Главная задача электрика – сделать проводку надёжной и безопасной. В результате аварий может произойти возгорание или людей ударит током. Аварии возникают из-за повышенного тока и коротких замыканий. В результате через проводники протекает слишком большой ток, они греются и на них плавится изоляция, возникает искрение или дуга.
Как же защитить проводку от короткого замыкания?
Чтобы понять опасность протекания повышенного тока через провода нужно вспомнить два важных закона физики из курса «электричество и магнетизм».
Первый — это закон Ома:
Ток в цепи прямо пропорционален напряжению и обратно пропорционален сопротивлению.
Это значит, что если в цепи малое сопротивление – ток будет большим, а если большое – то маленьким, а также при повышении напряжения ток растёт вместе с ним.
Второй закон, о котором нужно сказать — это закон Джоуля-Ленца:
Количество теплоты, выделяемое в единицу времени в рассматриваемом участке цепи, пропорционально произведению квадрата силы тока на этом участке и сопротивления участка.
Что это значит? То, что, чем больше сопротивление проводника или ток через него – тем больше тепла выделится на нём. То есть когда через провода протекает ток – они греются. У каждого проводника есть определенное сопротивление.
Чтобы проводник не перегревался подбирают нужное сечение под определенный ток. Чтобы жила не грелась — тепло должно рассеиваться в окружающую среду, рассеивается оно тем быстрее, чем больше площадь, с которой оно рассеивается.
В связи с этим тонкие провода под большой нагрузкой начинают греться и становятся горячими, а толстые – успевают отдать тепло наружу, и их температура остаётся почти неизменной.
Сечение проводника — первый шаг к защите от перегрузки.
Под каждую нагрузку выбирают провод или кабель с жилами определенного поперечного сечения.
Защитная аппаратура.
Автоматический выключатель – это основной коммутационный аппарат для защиты проводки от перегрузки и коротких замыканий. Главное, что нужно запомнить – автоматический выключатель защищает КАБЕЛЬ, ШНУР или ПРОВОД от возгорания или перегорания, но никак не оборудование или людей.
Электромагнитный расцепитель – это соленоид внутри которого есть сердечник. При протекании большого тока – соленоид выталкивает сердечник и приводит в движение механизм отключения. Это своего рода реле тока.
От правильности выбора номинала и типа время-токовой, характеристики зависит безопасность его использования.
Дифференциальная защита от утечек.
УЗО – устройство защитного отключения, создано для защиты при утечке тока. Это нужно для: защиты человека при случайном касании токопроводящих частей под напряжением (оголенные провода, корпус поврежденного электроприбора), а также утечки тока на заземленные корпуса, трубопроводы, элементы строительных конструкций и прочего.
УЗО отслеживает сколько тока прошло по фазному и сколько по нулевому проводнику, если есть разница между проводами – значит произошла утечка и силовые контакты размыкаются.
Таким образом обеспечивается безопасность людей, а также снижение риска дальнейшего развития утечки до короткого замыкания, при повреждениях изоляции, что особенно важно в деревянном доме, например.
Другой тип защитных приборов – дифавтомат, совмещает в себе функции УЗО и автоматического выключателя.
Ограничитель мощности.
Следующий прибор отключает нагрузку в случае превышения мощности.
Это Реле ограничения мощности. Хоть это устройство и не является по своей сути защитным и его используют в большей степени энергосбытовые или сетевые компании для контроля и ограничения потребления электроэнергии, свыше установленной в нормальной или уменьшения этой величины в аварийной ситуации. Изделие отслеживает потребляемую мощность и в случае её превышения отключает потребителя.
Безопасность и долговечность работы электропроводки лежит на трёх китах:
- Правильный выбор сечения кабельных изделий.
- Установка автоматических выключателей и других приборов защиты нужных номиналов. Покупайте их только в сертифицированных магазинах, чтобы не нарваться на подделку, отдавайте предпочтение таким брендам, как ABB, Schneider Electric, а из более дешевых — отечественный КЭАЗ (г. Курск).
- Правильная эксплуатация электрообрудования.
Защита дома от перегрузки и короткого замыкания, решение проблем
Фото ©
Электроэнергия — это ресурс, используемый в промышленности и бытовых нуждах человека.
Проводка закладывается в соответствии с мощностью электроприборов. Неправильно рассчитанная сила тока приводит к пожароопасным ситуациям.
Проводка в старых и новых домах
Несколько десятилетий назад, вопросы, связанные с электроснабжением, решались в соответствии с установленной мощностью 1.3 кВт. Электропроводка создавалась для освещения квартиры, прослушивания радио и просмотра телевизора. Потребления электрической мощности хватало с запасом. Алюминиевые провода с сечением 2.5 мм² выдерживали нагрузку в 6А.
Эксплуатационный срок алюминиевого кабеля варьировался в пределах 25 лет. Срок рассчитывался исходя из условий: механические воздействия, токовые нагрузки, тепловой нагрев. Сегодня установка алюминиевых проводов в жилых домах запрещена.
При строительстве современных жилых комплексов учитывают нормативы и ужесточенные требования ПУЭ. Используют медный кабель с сечением до 2.5 мм².
К чему приводят проблемы с электричеством?
Выход из строя электропроводки приводит к несчастным случаям.
Неисправность в системе вызывает пожары и поражения током. Для избежания опасных ситуаций, приводящих к угрозе здоровья и жизни человека, следят за исправностью проводки.
К причинам возникновения аварийных случаев относят следующие факторы:
- Экономия на материалах. Использование недорогой фурнитуры и кабеля с маленьким сечением.
- Низкое качество изоляционных материалов. Длительный срок использования, воздействие солнечных лучей приводит к пересыханию и разрушению изоляции.
- Непрофессиональный монтаж и эксплуатация. Неправильное соединение жил, прокладка проводки открытым типом и нагрузка на провода.
ВНИМАНИЕ!
Главное в надежной проводке — найти опытного специалиста с допуском к электромонтажным работам. Мастер подойдет к процессу со знанием дела. Подберет кабель и сечение согласно требованиям.
Старая проводка не соответствует мощности современной аппаратуры, не выдерживает нагрузки, в результате чего становится источником опасности.
Электрический кабель должен прокладываться единым куском с доступными местами соединения. Для этого применяют распределительные коробки. Конструкция обеспечивает возможность проведения осмотров, ремонта и обслуживания.
Если провода соединены в случайных участках, например, между плитами перекрытий под штукатуркой и обоями — технология нарушена. В таких случаях сложно найти неисправность и место соединения проводов.
Проверка щитка должна проводиться на регулярной основе. За период эксплуатации ослабевают соединения в распределительных коробках, разрушается кабель. Специалист оценит систему, подтянет контакты и проведет общий анализ на предмет безопасности. Замена кабельной линии проводится раз в 10–15 лет.

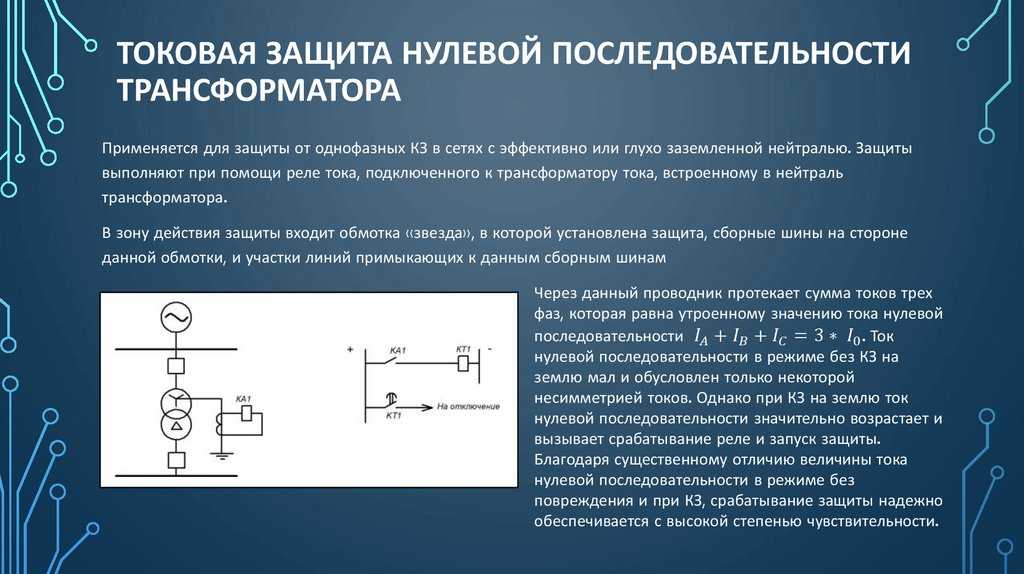

Защита от короткого замыкания
Аварийные ситуации возникают по разным причинам. Серьезную опасность вызывает короткое замыкание. Основным мероприятием по защите от непредвиденной ситуации является правильный выбор сечения для кабелей. Учитывают не только условия эксплуатации, но и технику, которая будет подключена.
ВАЖНО!
В случае аварийного режима цепь должна иметь надежные инструменты для быстрого отключения опасного участка от напряжения.
Для освещения рекомендуют использовать проводники с сечением 1.5 мм², для розеточной группы — 2.5 мм². Проводят расчеты исключающие негативные последствия. Из материалов выбирают проводники с медными жилами.
Для защиты служат следующие типы предохранителей:
- Плавкие предохранители. При аварии одноразовое устройство разрывает цепь и защищает участок.
- Автоматические предохранители. Устройство отключает ток в случае некорректной работы. Защищает технику от перегрузок и коротких замыканий.
- Автоматический выключатель. Устройство широко применяется для отключения тока в электрических цепях. Осуществляет защитную и управляющую функцию.
Автоматы классифицируют по значениям отключающей способности, классу токоограничения и типам B, C и D. Значения отключающей способности: 1500А, 3000А, 4500А, 6000А, 10 000А.
Класс токоограничения: 2 класс, 3 класс.
Типы:
- Типы мгновенного расцепления B имеют диапазон токов от 3 до 5 Ln. Применяют в электроустановках квартир и домов.
- Типы C имеют диапазон токов от 5 до 10 Ln. Предназначены для защиты электрических цепей при включении электрооборудования с электродвигателями.
- Типы D имеют диапазон токов мгновенного расцепления от 10 до 20 Ln. Защищают электрические цепи при включении электромагнитных клапанов и трансформаторов.
Защита от перегрузки и перенапряжения
Инновационные технологии диктуют свои правила. В квартирах появляется сложная бытовая техника и оборудование, а на рынках — электротехнические приборы. При выборе защиты от перепадов напряжения трудно определиться, не понимая их природу и характер.
Причины перепадов:
- Низкое напряжение связано с перегрузкой устаревшей линии электропередачи. Результатом сбоя становится массовое подключение кондиционеров или электронагревателей.
- Высокое напряжение или скачки вызывает работа электроинструмента высокой мощности, сварочного аппарата или некачественного контакта в ЛЭП.
- Сбой в напряжении вызывается обрывом нулевого провода питающей подстанции. Нагрузка по трем фазам приведет к завышенному или низкому напряжению.
- Удар молнии в линию электропередач вызывает скачок напряжения и выводит из строя проводку и бытовую технику.
Автоматы и пробки способны защитить электропроводку от короткого замыкания и перегрева, но от скачков напряжения не спасут. Для защиты от ударов и молнии разработаны специальные устройства защиты УЗИП. Малогабаритные приборы применяют в собственных домах и квартирах от импульсных напряжений.
УЗИП делят на три класса:
- Устройства 1 класса предназначены для защиты от ударов молнии на расстоянии до 1.5 км. Они способны пропускать через себя от 25 до 100 000 А. Устанавливаются на вводном щите дома.
- Устройства 2 класса рассчитаны до 10 000 А. Устанавливаются в электроприбор.
- Устройство 3 класса встраивается в вилку потребителя энергии или розетку.
Эффективность достигается при подключении УЗИП всех трех классов.
Устройства дополняют друг друга и обеспечивают надежную защиту.
Защита от оголенных проводов
Изоляционное покрытие используется как на предприятиях, так и в быту. Поврежденная проводка становится причиной пожаров и смертей.
Изоляцию проводов используют для обеспечения безопасности:
- при повреждении защитного слоя кабеля;
- при незащищенных токопроводящих жил;
- для соединения в жгут тонких проводов;
- для обозначения проводов одного цвета.
Разновидности изоляционных материалов используют в зависимости от условий эксплуатации и типа соединения. Изоляционная лента — распространенный вариант защиты токопроводящих жил.
Изоляция изготавливается из следующих материалов:
- Поливинилхлорид. Ширина изоленты варьируется от 10 до 20 мм. Клеящий состав обеспечивает высокую адгезию. ПВХ отличается прочностью, защищает от влаги, кислот и щелочи. Имеет высокий уровень пожарной безопасности.
- Хлопчатобумажная. Ширина ленты от 15 до 50 мм. В основу входит хлопчатобумажный материал с добавлением резины. Тканевая изолента отличается термической устойчивостью, высокой прочностью и износостойкостью.
- Термические усадочные трубки. Термотрубки выпускают разных размеров. Подбирают изоляционное средство в зависимости от диаметра проводника. Для изготовления используют силикон и полиэтилен. Подходят для эксплуатации в неблагоприятных погодных условиях и выдерживают температуру до 260°. Виды термоусадок делят на полупроводниковые, термостойкие, гофрированные, с повышенной прочностью и флуоресцентные.
- Жидкая изоляция. Полиуретановый компаунд используют для восстановления поврежденного слоя токопроводящих жил в условиях соприкосновения с водой.
- Клеммы. Изделие выпускается в виде колодок. Для фиксации используют зажимы и винты. Изоляция подходит для формирования соединений в щитке.
В основу входит хлопчатобумажный материал с добавлением резины. Тканевая изолента отличается термической устойчивостью, высокой прочностью и износостойкостью.Идеальный щиток для каждого дома
Каждая квартира обустроена многочисленной бытовой техникой, требующей энергоснабжения.
Подключить все электроприборы к одной линии — неразумно.
Использование распределительного щитка позволяет провести ремонт одной розетки, не отключая весь дом. Устранить неисправность проводки, обесточив аварийный участок. Щиток распределяет нагрузку по нескольким линиям и повышает защиту.
Корпуса распределительных щитов изготавливают из металла и пластика:
- Пластиковый корпус. Бокс устанавливают внутри помещений. Модель накладная или встраиваемая.
- Металлический корпус. Устанавливают боксы в помещениях и под открытым небом. Снабжены резиновыми уплотнителями на дверцах и кабельных вводах. Защищают от влаги и пыли. Оснащены замками.
Щиты выпускаются в каркасном исполнении, цельнометаллические и разборные. При выборе учитывают технические условия и размеры ниши для установки.
Щиток должен иметь следующую информацию:
- технический паспорт;
- сертификат соответствия;
- маркировку с указанием напряжения.
Обращают внимание на то, чтобы защитный слой корпуса не пропускал ток, провода и шины были промаркированы, а корпус и дверца заземлены.
Для защиты своего дома важно не только пригласить опытного мастера, но и приобрести качественные материалы для работ. В каталоге представлены электротовары от надежных производителей. Широкий ассортимент, подробное описание характеристик и доступные цены — удивят самого требовательного покупателя.
Поддерживайте электрику в хорошем состоянии. Не экономьте на специалистах и материалах. Берегите дом и свою жизнь!
Проблемы с перегрузкой электрической цепи и их предотвращение
Если вы когда-либо включали слишком много праздничных огней, включали пылесос или включали обогреватель только для того, чтобы свет или прибор внезапно отключились, вы создали перегрузку электрической цепи. Отключение было вызвано автоматическим выключателем (или предохранителями) в сервисной панели вашего дома. И хотя автоматические выключатели надежны и хорошо справляются с предотвращением пожаров в доме из-за перегрузок, самая безопасная стратегия — это управлять потреблением электроэнергии, чтобы в первую очередь предотвратить перегрузки.
Что такое перегрузка электрической цепи?
Перегрузка электрической цепи происходит, когда вы потребляете больше электроэнергии, чем цепь может безопасно выдержать.
Как работают перегрузки в электрической цепи?
Электрические цепи предназначены для обработки ограниченного количества электроэнергии. Цепи состоят из проводки, выключателя (или предохранителя в старых системах электропроводки) и устройств (например, осветительных приборов, приборов и всего, что подключено к розетке). Потребление электроэнергии каждым устройством (во время работы) добавляется к общей НАГРУЗКЕ на цепь. Превышение номинальной нагрузки на проводку цепи вызывает срабатывание автоматического выключателя, отключающего питание всей цепи.
Если бы в цепи не было прерывателя, перегрузка привела бы к перегреву проводки цепи, что могло бы расплавить изоляцию провода и привести к пожару. Различные цепи имеют разную номинальную нагрузку, поэтому одни цепи могут обеспечивать больше электроэнергии, чем другие.
Домашние электрические системы спроектированы с учетом типичного бытового использования, но ничто не мешает нам подключать слишком много устройств к одной цепи. Однако, чем больше вы знаете о расположении электрических цепей в вашем доме, тем легче вам будет предотвращать перегрузки.
Признаки перегрузки цепей
Наиболее очевидным признаком перегрузки электрической цепи является срабатывание выключателя и полное отключение питания. Другие признаки могут быть менее заметными:
- Затемнение света, особенно если свет приглушается, когда вы включаете электроприборы или другие источники света.
- Жужжащие розетки или выключатели.
- Крышки розеток или выключателей, теплые на ощупь.
- Запах гари из розеток или выключателей.
- Обгоревшие вилки или розетки.
- Электроинструменты, бытовая техника или электроника, которым не хватает мощности.
Жужжащие звуки, запахи гари и необычно теплые устройства также могут указывать на другие проблемы с проводкой, такие как ослабление контактов или короткое замыкание.
Если какие-либо из этих проблем сохраняются после того, как вы предприняли меры по предотвращению перегрузок цепи, обратитесь к электрику.
Картографирование цепей вашего дома
Первым шагом к предотвращению перегрузки электрических цепей является изучение того, какие цепи питают какие устройства. Когда вы нанесете на карту базовую схему схемы, вы можете рассчитать номинальную безопасную нагрузку каждой цепи, чтобы получить представление о том, сколько элементов вы можете использовать в этой цепи. Например, если свет на вашей кухне тускнеет, когда вы включаете тостер (энергоемкое устройство), это говорит вам о том, что тостер и свет подключены к одной и той же цепи (хотя они не должны быть подключены) и что вы близка к максимальной емкости цепи. Картирование цепей также может сказать вам, есть ли необходимость в новых цепях для удовлетворения обычных потребностей домохозяйства.
Схемы картирования просты (если они повторяются): возьмите блокнот и карандаш. Откройте дверь в сервисную панель вашего дома (коробку выключателя) и выключите один из выключателей с номером 15 или 20, выбитым на конце выключателя.
Затем пройдитесь по дому и попробуйте все источники света, потолочные вентиляторы и электроприборы. Запишите все, на что не подается питание, и отметьте комнату, в которой она находится. Кроме того, проверьте каждую розетку с помощью тестера напряжения или тестера розеток, или даже подключаемого светильника или лампы, записывая все, что не работает. Вам не обязательно проходить через весь дом для каждой схемы. И если ваш электрик был тщательным, рядом с выключателями могут быть полезные этикетки с указанием областей цепи («юго-восточная спальня», «гаражные фонари» и т. д.). Но для точного сопоставления вы должны протестировать каждую область в целом, потому что в цепях могут быть необычные элементы — например, микроволновая печь в цепи освещения коридора.
После того, как вы проверили область цепи, вернитесь к панели, включите первый выключатель, затем выключите следующий в ряду и повторите тест. Повторите процесс для всех цепей «15» и «20».
Расчет нагрузки цепи
Ваша схема цепи сообщает вам, какие устройства питаются от каждой цепи. Теперь вам нужно рассчитать, сколько энергии потребляют эти устройства. Для этого вам нужен быстрый урок по электрической энергии. Электричество измеряется в ваттах; 100-ваттная лампочка потребляет 100 ватт электроэнергии. Ватт – это произведение напряжения (вольт) и силы тока (ампер):
1 вольт x 1 ампер = 1 ватт
Чтобы рассчитать общую нагрузку на каждую цепь, сложите мощность всех устройств в этой цепи. На лампочках и многих мелких бытовых приборах есть этикетки с указанием их мощности. Если устройство дает вам только ампер, умножьте значение ампер на 120 (напряжение стандартных цепей), чтобы найти мощность. Включите все устройства, которые постоянно подключены к цепи, а также подключаемые устройства, которые вы не очень часто перемещаете (например, тостер или обогреватель в особенно холодной комнате).
Сравните общую мощность каждой цепи с номинальной нагрузкой этой цепи. Цепи с выключателями «15» рассчитаны на 15 ампер. Максимальная номинальная нагрузка одной из этих цепей составляет 1800 Вт:
120 вольт x 15 ампер = 1800 Вт
Если вы попытаетесь использовать более 1800 Вт в этой цепи, вы перегрузите ее, и автоматический выключатель сработает.
Цепи с выключателями «20» рассчитаны на 20 ампер и имеют максимальную номинальную нагрузку 2400 Вт:
120 вольт x 20 ампер = 2400 Вт
Сравните общую мощность (сколько электроэнергии вы используете) и номинальную нагрузку для каждой цепи. Например, 15-амперная цепь, обслуживающая освещение и розетки в жилой зоне, может обеспечивать мощность 500 Вт для освещения, 500 Вт для телевизора и кабельной приставки и 200 Вт для звуковой системы, что в сумме составляет 1200 Вт. Если вы включите пылесос мощностью 700 Вт при включенном телевизоре, стереосистеме и свете, вы превысите номинальную мощность в 1500 Вт на автоматическом выключателе, в результате чего он сработает и отключит питание.
Решения
Максимальная нагрузка на каждую цепь не является идеальной целью. Для запаса прочности лучше всего, если нормальная нагрузка на цепь не превышает 80 процентов от максимальной (номинальной) нагрузки. Для 15-амперной цепи целевая безопасная нагрузка составляет 1440 Вт; для 20-амперной цепи безопасная нагрузка составляет 1920 Вт.
Если расчеты вашей цепи показывают, что вы потребляете от цепи больше мощности, чем безопасное значение нагрузки, или вы превышаете номинальную нагрузку и часто перегружаете цепь, есть несколько способов уменьшить нагрузку на цепь, чтобы предотвратить перегрузку. :
- Переместите съемные электроприборы в цепь, которая используется реже (используйте карту и расчеты цепей, чтобы определить цепи с достаточной доступной мощностью).
- Помните, что нельзя включать слишком много вещей одновременно. Например, выключите телевизор и аудиосистему, пока пылесосите (все равно их не слышно).
- Уменьшите нагрузку на освещение, заменив лампы накаливания или галогенные лампы на энергосберегающие светодиодные (предпочтительно) или CFL (люминесцентные) лампы.
- Установите новые цепи для устройств с высоким спросом. Например, если в мастерской вашего гаража работает много электроинструментов, но в вашем гараже все розетки и свет подключены к одной и той же 15-амперной цепи, установите новую 20-амперную цепь, обеспечивающую несколько новых розеток для вашей электросети. инструменты.
Предотвращение электрических перегрузок | Семейный мастер на все руки
На этой странице
Понимание электрических перегрузок
Каждый декабрь , сосед через улицу освещает квартал сложной праздничной иллюминацией. Четырехфутовые пластиковые ангелы стоят рядами, 3-футовые. свечи усеивают пейзаж, эльфы выскакивают из-за пластиковых снежных фигур, а Санта в своих загруженных санях скользит по крыше со стаей северных оленей.
Но каждый год неожиданно гаснут десятки подобных уличных световых шоу. Возможно, вы подключили небольшой электрический обогреватель и включили его, чтобы согреть ноги.
Или включил фен. Или бросила закуску в тостер. Выключается не только наружный дисплей, но, возможно, и большинство основных напольных светильников. Телевизор в семейной комнате выключается. Часы на кухне останавливаются. А потом электрик говорит, что холодильник тоже перестал включаться.
Проблема? Перегруженная цепь. Мощность, необходимая для наружного освещения, добавлялась к нагрузке от холодильника, обогревателя и любых других устройств, подключенных к той же цепи, и все они работали одновременно, что превышало мощность электропроводки ( рис. A ).
Будьте уверены, что перегрузка в правильно установленной электрической системе не сожжет ваш дом. «Защитное устройство от перегрузки по току» на главной панели автоматически отключит питание до того, как произойдет повреждение. В большинстве случаев устройство представляет собой автоматический выключатель, который отключается. В старых системах предохранитель «перегорает». Но найти решение может быть проблематично.
В этой статье мы расскажем, как разобраться в цепях в вашей электросети и избежать перегрузок. Вы не только избежите случайных отключений электроэнергии, но и избежите хронической перегрузки, если расширите свою систему, включив в нее дополнительные розетки, осветительные приборы или праздничное освещение.
Рисунок A: Цепь с перегрузкой
Электрическая цепь со слишком большим количеством включенных электрических устройств может превысить ограничение цепи. Автоматические выключатели или предохранители автоматически отключат цепь на главной панели.
Семейный мастер на все руки
Схемная логика
Нервным центром вашей электрической системы является главная панель, обычно серая металлическая коробка размером с противень для печенья, которая обычно находится в каком-нибудь неясном месте в подсобном помещении, гараже или подвале. Три больших провода от энергоснабжающей компании питают главный щит. Хотя вы можете заметить провода снаружи, если они находятся над головой, они будут заключены в кабелепровод внутри для безопасности, потому что они содержат практически неограниченную электрическую мощность .
Автоматические выключатели (или предохранители) на главном щите ограничивают мощность до уровня, с которым ваша система электропроводки может безопасно работать, и направляют эту мощность через ответвления, провода, идущие к различным частям вашего дома. Если вы включаете слишком много вещей, и потребляемая мощность в какой-либо одной цепи превышает пределы автоматического выключателя (или предохранителя), выключатель размыкается и отключает всю цепь, позволяя вам заметить, что у вас есть перегрузка или какая-то другая проблема. .
На первый взгляд, паутина проводов, отходящих от главной панели, может показаться невероятно сложной. К счастью, в Национальном электротехническом кодексе (NEC) предусмотрена логика схемы, упрощающая систему. Схемы на главной панели условно делятся на два типа — специализированные и общего назначения. Это наиболее распространенные нарушения NEC, которые совершают домашние мастера.
Выделенные контуры включают те, которые обслуживают один прибор с большой вытяжкой, такой как печь, плита, встроенная микроволновая печь и измельчитель мусора (см.
таблицу).
Другие выделенные контуры предназначены для специального использования, например, для мелкой кухонной техники, оборудования для прачечных и ванных комнат. Из-за потенциально большого потребления электроэнергии этими цепями NEC ограничивает их использование (хотя небольшие электрические цепи могут обслуживать розетки в соседней столовой; см. , рис. C ).
Большинство из них должны быть помечены на главной панели, хотя часто это не так. И не удивляйтесь, если вы найдете другие розетки на этих цепях в старых и реконструированных домах. С годами NEC постепенно увеличивала количество выделенных цепей по мере роста использования электроприборов.
Цепи общего назначения, с другой стороны, обслуживают несколько розеток, таких как освещение и большинство остальных розеток в вашем доме. Обычно вы можете подключиться к одной из этих цепей, когда вам нужна дополнительная мощность или вы хотите добавить еще одну розетку. Но не всегда. Если вы добавляете розетку для устройства с высокой мощностью, такого как кондиционер или электрический обогреватель, вам, возможно, придется запустить совершенно новую цепь.
Рисунок B: Устранение перегрузки
Суммируйте все электрические нагрузки в цепи. Если нагрузка превышает предел, разрешенный Национальным электротехническим кодексом, перераспределите нагрузку на другие цепи общего назначения или подключите новые цепи к самым большим нагрузкам.
Семейный мастер на все руки
Общие выделенные цепи
Требуемая мощность прибора (Вт)
- Электрическая плита 5000 (240 В)
- Электрическая сушилка 6000 (240 В)
- Обогреватель 1000 и выше
- Стиральная машина 1150
- Печь (воздуходувка) 800
- Микроволновая печь 700–1400
- Холодильник (не требуется) 700
- Морозильная камера (не требуется) 700
- Посудомоечная машина 1400
- Центральный пылесос 800
- Гидромассажная ванна/джакузи 1000 и выше
- Измельчитель мусора 600–1200
- Кухонная столешница (два контура): Тостер 900
- Кофеварка 800
- Тостер 1400
- Ванная комната: фен 300–1200
Решения по устранению перегрузок
Немедленное решение проблемы перегрузки простое: переместите некоторые сменные устройства из перегруженной цепи в другую цепь общего назначения.
Затем снова включите автоматический выключатель или замените предохранитель и снова включите устройство.
Однако на практике не так просто понять, что вы нашли хорошее долгосрочное решение. Сначала вам нужно найти розетки в другой цепи общего назначения. Затем вам нужно найти удобный способ добраться до него. Не поддавайтесь искушению решить проблему с помощью удлинителя. Удлинители предназначены для кратковременного использования. Их нельзя использовать в качестве постоянной проводки или закреплять на месте.
Чтобы отследить схемы общего назначения, начните с меток на главной панели. Они должны дать вам некоторое представление о том, где проходят цепи. Они обычно точны для выделенных цепей, но часто слишком расплывчаты, чтобы помочь вам точно определить розетки общего назначения. Скорее всего, вам придется наметить эти схемы самостоятельно.
Чтобы проследить цепь, выключите ее выключатель на главном щите (или выкрутите предохранитель), затем проверьте домашние розетки, включив выключатели света и подключенные к сети устройства, а также подключив контрольную лампу к открытым розеткам.
Проверьте верхнюю и нижнюю розетки стандартных дуплексных розеток, поскольку они иногда подключаются к разным цепям. И убедитесь, что коммутируемые розетки «включены», прежде чем проверять их. Также проверьте наружное освещение и розетки. Неработающие розетки подключаются к выключенной цепи. Запишите свои результаты или нанесите их на простой план этажа, чтобы не забыть и не пропустить места ( рис. C ).
Повторяйте для других цепей, пока не узнаете, что к чему. Не удивляйтесь, если вы найдете розетки общего назначения на выделенных цепях. Нет ничего необычного в том, что семейная комната находится в той же цепи, что и холодильник (9).0049 Рис. A ). (И не забудьте переустановить часы, когда закончите!)
После того, как вы наметите схемы общего назначения (еще лучше — все ваши схемы), наточите карандаш и просуммируйте существующие электрические нагрузки на них. . На рис. B показаны нагрузки различных источников света и устройств, которые изначально были подключены к одной из цепей, представленных на рис.
A.
На лампах накаливания обычно указана мощность. Моторы часто оцениваются в амперах или «амперах» (амперы x 120 вольт = ватты), цифра, которую вы найдете на табличке на двигателе или в другом месте на устройстве. Телевизоры и другая электроника обычно имеют мощность в ваттах на задней этикетке. Затем определите дополнительную нагрузку, которую вы хотите добавить, в данном случае праздничные огни.
Временно подключенные устройства, такие как пылесос или временно используемый переносной электрический обогреватель, не учитываются. Устройства (например, праздничные фонари или часто используемые электронагреватели) с длительным использованием учитываются.
Цепь перегружена, если: A. Общая нагрузка превышает 1800 Вт для 15-амперной цепи. (120 вольт x 15 ампер = 1800 ватт.) Ищите номинальное значение силы тока в цепи крошечными цифрами на выключателе или предохранителе, чтобы определить, сколько розеток вы можете иметь в 15-амперной цепи. Для 20-амперной цепи предельная нагрузка составляет 2400 Вт.
B. В цепи с несколькими розетками вы найдете любой прибор или оборудование, рассчитанное более чем на половину номинальной мощности цепи, 900 Вт для 15-амперной цепи. (Эти устройства большой мощности должны иметь специальные цепи.)
При проверке мы обнаружили, что примерная схема в рис. одно устройство. Лучшим решением для решения этой ситуации с перегрузкой является запуск выделенной цепи для наибольшей нагрузки. На практике, чтобы избежать высоких затрат на установку, профессиональные электрики подключают новые цепи к приборам, до которых им легче всего добраться.
В нашем случае профессиональный электрик соединит две новые цепи: одну к холодильнику (700 Вт), а другую к розетке обогревателя (более 1000 Вт). См. рис. B .
Практический совет: Не нагружайте свои схемы по максимуму (цифра около 80 процентов). В противном случае у вас, скорее всего, возникнут проблемы с перегрузками при временном подключении устройств с высоким энергопотреблением, таких как пылесос (от 800 до 1100 Вт).
Рисунок C. Сопоставьте схемы
Нарисуйте план своего этажа и нарисуйте электрические розетки, пометив их в соответствии с их номером цепи на главной панели. Цепи 11 и 12 являются цепями общего назначения.
Семейный мастер на все руки
Добавление новой розетки
После расчета нагрузок на цепях общего назначения можно перераспределить нагрузки (подключаемые устройства), чтобы ни одна цепь не имела мощности более 1800 Вт. Однако это не всегда удобно. Вам часто придется добавлять новую цепь, как мы сделали в нашем примере, или устанавливать новую розетку, чтобы получить питание там, где вы хотите.
Чтобы добавить новую розетку, найдите цепь достаточной мощности (в соответствии с приведенными выше правилами A и B), которая имеет удобную распределительную коробку для подключения. Иногда вы можете найти легкий доступ к источникам света или распределительным коробкам в недостроенном подвале. В противном случае загляните на чердак.
Распределительные коробки на большинстве чердаков (при условии, что ваш чердак доступен) обычно скрыты под изоляцией, поэтому вам, вероятно, придется убрать изоляцию в сторону. (Если вы делаете это, наденьте пылезащитную маску, защитные очки и одежду с длинными рукавами!) Сначала ищите распределительные коробки рядом с отверстием для доступа или над потолочными светильниками в комнатах ниже. (Помните: питание должно подаваться непосредственно на световой короб, а не от выключателя.)
ОСТОРОЖНО : Электрические коробки могут содержать провода от нескольких цепей. Прежде чем прикасаться к проводам, проверьте их с помощью тестера напряжения, чтобы убедиться, что питание отключено.
Практический совет: Если проводка в коробке выглядит сложной, найдите другую коробку или вызовите электрика для выполнения соединений.
Убедитесь, что размер существующей коробки достаточен для размещения дополнительного нового кабеля. Провода, упакованные в слишком маленькую коробку, могут перегреваться.
