Цвет провода заземления. Какого цвета провод заземления

Бродя по просторам интернета, часто встречал, что многие пользователи задают такой вопрос, какого цвета провод заземления? Честно говоря ответа на него я и сам не нашел поэтому решил об этом написать по подробнее.

Цветовая раскраска изоляции проводов это один из видов их маркировки. Изоляция окрашивается в разные цвета для того чтобы можно было визуально определить их название и принадлежность (в сетях однофазного и трехфазного тока).

Благодаря такой цветовой маркировке значительно упрощается монтаж, особенно с большим количеством проводов (например, в электрощите).

Цвет проводов электропроводки играет очень важную роль во время проведения электромонтажных работ. Однако стоит отметить, что еще начиная со времен существования Советского Союза, цветовая маркировка у проводов не отличалась особо жесткой регламентацией. Преимущественно это было заметно в бытовой электропроводке, где к стати говоря и в наше время не все придерживаются особых правил цветовой маркировки при монтаже.

В промышленных электроустановках придерживаются четкой маркировки, так как там электроэнергия передается по трем фазам, которые окрашиваются в желтый, зеленый и красный цвет, здесь неправильная маркировка может привести серьезным последствиям и выходу из строя дорогостоящего оборудования.

Какого цвета провод заземления

Провода в кабеле имеют разные назначения. Это назначения следует учитывать во время выполнения соединений между проводами, а также для того, чтобы правильно подключать электроприборы. На самом деле очень легко избежать ошибок во время подключения, так как в кабеле у каждого провода свой собственный цвет. Необходимо придерживаться такого простого правила, как: «Во время соединения проводов, не меняй их цвет».

Согласно правилам, в бытовой электропроводке:

  • – фазный провод L – имеет коричневый или красный цвет;
  • – нулевой рабочий N – (или как его называют «нейтральный» или «ноль») окрашивается в синий цвет;
  • – нулевой защитный PE – (заземляющий проводник) окрашивается в желто-зеленый цвет.

Согласно правилам ПУЭ 1.1.29 – цвет провода заземления желто-зеленый.
Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины, должны иметь буквенное обозначение “PE” и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и зеленого цветов.

Ошибок в соединении участков электросети можно избежать, если соединять коричневый провод с коричневым, синий провод с синим и так далее. Именно по этой причине в подавляющем большинстве кабелей изоляция всех проводов отличается своим собственным цветом. Также заметим, что провод, который окрашен в зелено-желтый цвет, будет постоянно использоваться в качестве заземляющего, то есть его нужно подсоединять лишь на клемму заземления.

Если для монтажа используется без цветные провода например марки ППВ плоский трехжильный с одинарной изоляцией, то у электриков правилом хорошего тона принято считать заземляющим проводником среднюю жилу.

Еще один пример как правильно выполняется расцветка проводов. Как видно на фото на шину заземления подключены соответствующие провода и цвет провода заземления является желто-зеленым.

Понравилась статья – поделись с друзьями!



Каким цветом обозначается провод заземления

Пролистывая тематические форумы, я заметил, что некоторых людей интересует вопрос, каким цветом обозначается провод заземления, но ответов я не находил, а те, которые встречались, были неполными или некорректными. Поэтому в данной статье я расскажу, в какой цвет окрашивается заземление и другие провода электросети.

Цветовые обозначения изоляции в кабеле – не что иное, как отличительный знак. Изоляционный материал окрашивается в различные цвета, чтобы можно было на глазах определить назначение провода. Данные обозначения заметно облегчают работы с электросетью, особенно это заметно в случае со значительным числом проводов, как в электрощите.

Цвет провода заземления в трехжильном проводе имеет огромное значение при осуществлении электромонтажных работ. Но, следует сказать, что с самого своего введения данные обозначения проводов не очень жестко регламентировались. Особенно это касается проводки, где до сих пор не всегда придерживаются устоявшихся норм.

цвет провода заземления в трехжильном проводе

В промышленности используют четкие обозначения, поскольку там электричество передается по трехфазным проводникам, провода в которых окрашены каждый в свой цвет. В этом случае некорректные обозначения могут привести к серьезным повреждениям или выходу из строя дорогостоящей техники.

Каждый провод в кабеле имеет свое назначение. Это необходимо помнить при соединении проводов и подключении различного электрооборудования. Ошибки во время подключения практически исключены, поскольку каждый провод отличается своим собственным цветом, поэтому достаточно просто соединить провода, имеющие одинаковое цветовое обозначение, и подключение пройдет успешно.

В современном мире цвет провода заземления в вилке регламентируется документом ПУЭ, а конкретнее ГОСТом Р50462, согласно которому все провода в кабеле должны иметь соответствующие их назначению цветовые отличия.

Главной задачей цветового обозначения является ускорение и упрощения процесса электромонтажа, а также легкого определения назначения проводов в любой точке сети.
Далее рассмотрим, какого цвета провод идет на заземление в электросети, рассчитанной на напряжение менее 1000В. Такие сети используются в большинстве жилых домов и нежилых построек.

Нулевой рабочий провод должен быть синего оттенка. Нулевые защитные провода имеют изоляцию с желто-зелеными полосками. Данное цветовое обозначение применяется исключительно для заземляющих элементов.

провод заземления и нулевой провод

Изоляция комбинированного нулевого защитного и нулевого рабочего проводов синяя по все длине, а на концах имеет желто-зеленые полоски. Также может использоваться и диаметрально противоположный окрас, то есть провод по всей длине в полосках желто-зеленого цвета, а в местах соединения синий.

Если говорить простым языком, то нулевые провода имеют следующие цветовые обозначения:

  • нулевой рабочий провод – голубая изоляция;
  • нулевой защитный провод – желто-зеленые полоски на изоляции;
  • комбинированный – изоляция либо голубая, либо желто-зеленая.

Если говорить о фазных проводах, то их обозначают следующими цветами:

  • серый;
  • черный;
  • коричневый;
  • красный.

Не возникнет ни одной проблемы, если во время электромонтажных работ подсоединять однотонные провода друг к другу. Именно поэтому цвет заземления в розетке отличается от цвета изоляции фазного провода и так далее. Также следует упомянуть, что провод с желто-зелеными полосками может использоваться исключительно, как заземляющий, поэтому подключать его надо только к заземлению.

Если вы используете кабели без цветовых обозначений, то для заземления принято использовать средний провод.

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Цвет провода заземления при электромонтажных работах

В квартирах и домах заземление используется для обеспечения безопасности человека. Используется оно для защиты его от случайного поражения электрическим током. При организации защитного заземления провод электроприбора и других электроприемников намеренно соединяется с землей. Осуществляется эта процедура путем использования заземляющих проводников. Ими могут выступать как одножильный провод, так и жила многожильного кабеля.
Заземляющий проводник должен выполняться из меди и бывает одинарным или многопроволочным. Сечение его подбирают с учетом мощности электросети и электроприемников. Основным условием тут выступает то, что сечение провода заземления не меньше сечения жил электропроводки.

Цветовая маркировка провода защитного заземления

По поводу цвета провода защитного заземления имеется много неточностей. И в ПЭУ по этому поводу имеются расхождения. Особенно это касается бытовой электропроводки. Поэтому при рассмотрении данного вопроса часто приходится полагаться на опыт квалифицированных электриков и устоявшиеся традиции.

Выделение цветом изоляции – это один из наиболее распространенных способов их маркировки. Различные цвета позволяют визуально определить, какую функцию выполняет провод, независимо от того, используется сеть трех- или однофазного тока. Если в электрощите большое количество разных проводов, то цветовая маркировка облегчает процесс монтажа.

Так в какой же цвет окрашиваются различные провода, в частности защитного заземления? Если рассматривать промышленные сети, в которых цветовая маркировка жестко регламентирована, то окраска следующая:

  • Фаза (L) окрашивается в красный или коричневый цвет;
  • Нулевой (N) – синий;
  • Защитный (PE) – желто-зеленый.

Если в доме или квартире проводка прокладывалась квалифицированным электриком, то такая маркировка будет присутствовать и в домашней электросети. В этом случае вопросы по поводу того, какого цвета могут быть провода защитного заземления могут быть закрыты. В некоторых случаях могут быть незначительные расхождения. Иногда он окрашивается в чисто желтый цвет.
Если же процесс монтажа электропроводки сопровождается использованием бесцветного провода (марки ППВ с одинарной изоляцией), то какой провод идет на заземление? У электриков правилом хорошего тона считается использовать для земли средний проводник.

Какие марки кабеля могут использоваться для заземления

Марку следует выбирать с учетом типа его типа: переносное (нестационарное) или стационарное. К стационарному относится защита квартир, зданий, электрощитов, электрооборудования и т.д. Тут допустимо использование многожильных многопроволочных (ПВГ, ВВГ) и однопроволочных (NYM) кабелей. В них должна присутствовать заземляющая жила с изоляцией желто-зеленого цвета. При использовании бесцветного кабеля заземление идет на среднюю жилу, но вероятность путаницы при этом очень велика.
Рассмотрим более подробно наиболее подходящие для рассматриваемых целей марки кабелей.

NYM

Используется для распределения электрической энергии в стационарных установках. Рассчитан на переменное напряжение не более 0,66 кВ частотой 50 Гц. К нему можно подсоединять электрооборудования первого класса защиты по электробезопасности.
Особенности:

  • Жила выполнена из меди;
  • Имеется промежуточная оболочка;
  • Расцветка выполнена согласно нормам ПЭУ, т.е. изоляция заземляющей шины имеет желто-зеленую окраску;
  • Очень удобный при монтаже.

ВВГ

Жилы выполнены из меди I и II класса скрутки. Имеется изоляция из поливинилхлорида. Может иметь несколько жил. 3-, 4- и 5-жильный кабель имеет ноль и заземление. Изоляция жилы, идущей на землю, выполнена с использованием желто-зеленого ПВХ пластиката.

ПВ-3

Конструктивно представляет собой одну жилу, состоящую из скрученных медных проводков. Окраска оболочки имеет несколько вариантов. Для защиты от поражения током используют кабель желто-зеленого или желтого цвета.

ПВ-6

Конструктивно представляет собой многопроволочную медную токопроводящую жилу, изоляция которой выполнена из прозрачного ПВХ пластиката. Обладает повышенной устойчивостью к растрескиванию и деформациям. Прозрачный пластикат дает возможность следить за целостностью кабеля. Цвет оболочки не нормирован. Поэтому при монтаже желательно сделать цветовую маркировку кабеля при помощи желто-зеленого скотча.

ESUY

Используется эта марка кабеля непосредственно для защиты систем от короткого замыкания. Допустимо использование его в системах с большими токами. Устойчив к воздействию температуры, обладает невысоким весом и повышенной гибкостью. Номинальное напряжение для этого типа кабеля не нормировано, так как он не используется для передачи тока. При монтаже необходимо обеспечить цветовую маркировку кабеля.
При монтаже не каждый электрик придерживается установленных правил. Поэтому при реконструкции электрической сети желательно осуществить проверку при помощи вольтметра.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Какого цвета провод заземления в трехжильном проводе

Правила устройства электроустановок закрепляют положение относительно того, что изоляция земли должна иметь желто-зеленый оттенок.

Таким образом обозначение заземления осуществляется при помощи разноцветной маркировки проводов — это осуществляется с целью облегчения монтажа электропроводки. При монтаже электроустановок используют кабель с тремя проводами.

Каким образом обозначается заземление?

Обозначение кабеля заземления выполняется при помощи буквенного и цветного обозначения проводников защитного заземления.

Теперь мы рассмотрим какого же цвета провод заземления в трехжильном проводе.

Цвет провода заземления — практически во всех случаях обозначается желто-зеленым цветом, оттенком. Бывают случаи когда встречаются цвет кабеля заземления как желтый так и зеленый. Цвет провода заземления в вилке обозначается желтым цветом.

Условное обозначение заземления представлено в виде маркировки «РЕ». Бывают встречаются провода зелено-желтого цвета с маркировкой «PEN».

Буквенное и цветовое обозначение проводников защитного заземления

  • «А» — указывает, материалом сердечника выступает алюминий, когда отсутствует эта буква, тогда материал сердечника — медь.
  • «АА» — указывает на трехжильный провод с материалом сердечника алюминий и дополнительным покрытием из алюминия.
  • «АС» — указывает на дополнительное покрытие из материала свинец.
  • «Б» — обозначает гидрозащищенный провод и наличие дополнительного покрытия из двухслойной стали.
  • «Бн» — покрытие провода не подвергается горению.
  • «В» — поливинилхлоридная оболочка.
  • «Г» не имеет защитной оболочки.
  • «г»(строчная) голый влагозащищенный.
  • «К» контрольный кабель, обмотанный проволокой под верхней оболочкой.
  • «Р» резиновая оболочка.
  • «НР» негорящая резиновая оболочка.

У многих людей возникает вопрос зачем нужно цветное обозначение проводников защитного заземления? При помощи цветного обозначения заземления любой электрик, даже новичок сможет быстро найти фазу, ноль и заземление проводя монтаж. Если же вы неправильно соедините необходимые контакты между собой, возможно возникновение непредсказуемых последствий, это может быть как короткое замыкание, так удар человека электрическим током.

Главной и наиболее важной целью нанесения цветового обозначения – является уменьшение длительности подсоединение необходимых контактов и тем самым гарантирование благонадежных предпосылок во время осуществления электромонтажных работ. По состоянию на сегодняшний день, согласно Правилам устройства электроустановок и европейским стандартам, любая жила должна иметь четко указанный цвет, т.е. за каждой жилой закреплен определенный цвет.

Нейтраль независимо от того однофазная это электрическая сеть или же трехфазная всегда имеет голубую или синюю окраску. Ноль на электрической схеме маркируется латинской буквой «N». Нейтраль тоже называют нулевым или нейтральным рабочим контактом.

Все для заземления ищите на АВС-электро: https://avselectro.ru/catalog/4193-sistemy-molniezashity-i-zazemlen.

Провод фазы

Этот провод в зависимости от производителя маркируется следующими цветами:

  • белый;
  • бирюзовый;
  • черный;
  • коричневый;
  • розовый;
  • красный;
  • фиолетовый;
  • оранжевый.

Самые распространенные цвета для обозначения фазы – черный, белый и коричневый.

Несмотря как бы то ни казалось простоту, цветовое обозначение обладает рядом характерных признаков, которые провоцируют у электриков-новичков ряд определенных вопросов:

  1. Что такое PEN?
  2. Как определить фазу, заземление и ноль, если изоляция имеет не унифицированную окраску или же вообще бесцветна?

Рассмотрим каждый пункт по отдельности.

Что собой представляет PEN? Система заземления типа TN-C, которая на сегодняшний день сильно устарела, рекомендует совмещать заземление и нейтраль. Главное достоинство такой системы – это быстрота осуществления электромонтажных работ. Минус такой системы состоит в том что, это довольно большая вероятность удара электрическим током при осуществлении монтажа проводки в квартире или доме. Основным цветом для маркировки совмещенных проводов используется – желто-зеленый, однако на конце изоляции присутствует синий цвет, который используется для нулевого кабеля.

Зачастую возникают ситуации, когда при ремонтных работах с бытовой электрической сетью в действительности все проводники одного цвета. Сразу же возникает вопрос, как в такой ситуации выяснить где расположен необходимый проводник?. Когда однофазная сеть, в которой есть только две жилы, без заземления, необходимо только наличие специальной индикаторной отвертки. Сперва потребуется выключить полностью электричество в распределительном щитке. После чего нужно приступить к зачищению кабеля и развести его по сторонам. После чего можно включить электричество и поэтапно индикатором проверить каждый кабель. В том случае когда при касании индикатора лампа на отвертке засветилась, следовательно – это фаза, соответственно вторая жила — это ноль.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Похожее

Цветовая маркировка электрических проводов. Какого цвета и как обозначаются провода ноля, фазы и земли в электрике

Существует, по сути, не так много всяческих видов проводников и их подключений. В электроэнергетике различают питающие и защитные проводники. Некоторые слышали такие слова как «нулевой» и «фазный» провод. Однако тут и возникают вопросы. Как определить ноль и фазу в реальной сети?

Какие существуют проводники в розетке?

Можно разобраться с вопросом «что такое фаза и ноль», не углубляясь в дебри выяснения строения, преимуществ и негативных моментов в трехфазных или пятифазных цепях. Все разобрать можно фактически на пальцах, раскрыв самую обычную домашнюю розетку, которая поставлена в квартиру или частный дом лет десять – пятнадцать назад. Как видно, эта розетка подключается к двум проводкам. Как определить ноль и фазу?

Как работают провода в розетке и зачем они нужны?

Как видно, есть определенные различия между рабочими и нулевыми. Какое обозначение фазы и нуля? Голубоватая или синяя окраска – это цвет провода фаза, ноль же обозначается любыми другими цветами, за исключением, естественно, голубых цветов. Он может быть желтым, зеленым, черным и в полоску. По ток не идет. Если взяться за него и не касаться рабочего, то ничего не случится – на нем нет разницы потенциалов (в сущности, сеть не идеальна, и небольшое напряжение все-таки может быть, но измеряться оно будет в лучшем случае в милливольтах). А вот с фазным проводником так не пройдет. Прикосновение к нему может повлечь за собой электрический удар, даже со смертельным исходом. Этот провод всегда находится под напряжением, к нему идет ток от генераторов и трансформаторов и станций. Необходимо всегда помнить о том, что касаться рабочего проводника ни в коем случае нельзя, так как напряжение даже в сотню вольт может быть смертельным. А в розетке составляет двести двадцать.

Как определить ноль и фазу в таком случае? В розетке, разработанной с учетом европейских стандартов, находится сразу три проводника. Первый – фазный, который находится под напряжением и окрашен в самые разные цвета (за исключением голубых оттенков). Второй – ноль, который абсолютно безопасен для прикосновения и окрашен в А вот третий провод называют нулевым защитным. Он обычно окрашен в желтые или зеленые цвета. Раположен он в розетках слева, в выключателях – снизу. Фазный провод находится справа и сверху соответственно. Учитывая такие окраски и особенности, легко определить, где фаза, а где ноль, а где защитный нулевой провод. Но для чего он?

Зачем нужен защитный проводник в евророзетках?

Если фазный предназначен для подвода тока к розетке, нулевой – для отведения к источнику, то зачем европейские стандарты регламентируют еще один провод? Если оборудование, которое подключено, работает исправно, и вся проводка находится в работоспособном состоянии, то защитный нулевой не будет принимать участие, он бездействует. Но если вдруг где-то произойдет или же перенапряжение, или замыкание на какие-то части приборов, то ток попадает в места, находящиеся обычно без его влияние, то есть не соединенные ни с фазой, ни с нулем. Человек просто сможет ощутить электрический удар на себе. В самой худшей ситуации можно даже погибнуть от этого, так как сердечная мышца может остановиться. Именно тут и нужен защитный нулевой провод. Он «забирает» ток короткого замыкания и направляет его в землю или к источнику. Такие тонкости зависят от конструкции проводки и характеристик помещения. Поэтому можно спокойно прикасаться к оборудованию – не будет никакого электрического удара. Все дело в том, что ток всегда протекает по пути наименьшего сопротивления. У тела человека величина этого параметра составляет более одного килоОма. У защитного проводника сопротивление не превышает нескольких десятых долей одного Ома.

Определение назначения проводников

Как определить ноль и фазу? Любой человек так или иначе сталкивался с этими понятиями. Особенно, когда необходимо починить розетку или заняться монтажом проводки. Поэтому необходимо точно понимать, где какой проводник. Но как определить ноль и фазу? Необходимо помнить, что все манипуляции подобного рода с электричеством опасны. Поэтому в случае неуверенности в своих действиях лучше обратитесь к специалисту. Если уже и подходить к розетке и проводам в ней, то необходимо для начала полностью обесточить всю квартиру. Как минимум, это может сохранить здоровье и жизнь. Как уже говорилось ранее, обычно обозначение фазы и нуля делают с помощью окраски. При правильной маркировке отличить их не составит никакого труда. Черный (либо коричневый) – цвет провода фаза, ноль обычно имеет голубоватый или синеватый оттенок. Если же установлена розетка европейского стандарта, то третий (защитный нулевой) выполнен зеленым или желтым цветом. Что делать, если проводка одноцветная? Как правило, в таком случае на концах проводов обычно находятся специальные изоляционные трубочки, имеющие необходимую цветовую маркировку. Их называют «кембрики».

Определение проводников с помощью специальной отвертки

Как определить ноль и фазу? Для этого удобнее всего купить специальную индикаторную отвертку. Рукоятка такого прибора изготавливается из полупрозрачного или прозрачного пластика. Внутри встроен диод – светящаяся лампочка. Верхняя часть у такой отвертки металлическая. Как определить ноль и фазу этим методом?

Порядок выполнения работ при измерении с помощью индикаторной отвертки:

  • обесточиваем квартиру;
  • зачищаем слегка концы проводов;
  • разводим их в стороны, для того чтобы случайно не вызвать короткое замыкание путем соприкосновения фазы и нуля;
  • включаем рубильник и подаем ток в квартиру;
  • берем отвертку за ручку, которая имеет диэлектрическое покрытие;
  • кладем палец (большой или указательный) на контакт, который расположен на тыльной части розетки;
  • прикасаемся рабочим концом индикатора к одному оголенному проводнику;
  • внимательно наблюдаем за реакцией отвертки;
  • если диод загорелся, то можно с уверенностью констатировать, что ;
  • методом исключения понимаем, что оставшийся проводник – это ноль.

Индикаторная отвертка реагирует на наличие напряжения. Естественно, что в нулевом проводе его нет. Однако имеется существенный недостаток такого метода. С помощью индикаторной отвертки нельзя понять, как определить: фаза, ноль, земля – где что в случае с европейской розеткой.

Метод определения фазы и нуля с помощью вольтметра

Если провода не окрашены в соответствующие цвета, и под рукой нет индикаторной отвертки, то можно пойти другим путем. Нам необходим вольтметр (мультиметр, тестер). Необходимо выставить его на необходимый диапазон – свыше двух сотен вольт переменного тока. Как тестером определить фазу? Берем один проводник, который отходит от прибора (обозначенный V). Прикрепляем его на предварительно обесточенный проводник (любой). Затем подаем ток (включаем рубильник). И просто фиксируем, что показывает дисплей прибора. После всего вышеуказанного снова выключаем питание и перебрасываем зажим тестера уже на другой проводник. Если на дисплее ничего нет, то это означает, что перед нами находится либо ноль, либо заземляющий защитный нулевой провод. Однако можно использовать и другой метод, который отвечает на вопрос: «Как определить ноль и фазу, а также заземление». Для этого снова обесточиваем квартиру, фиксируем зажим V на одном их проводов. Второй также бросаем на любой из трех проводников. Включается напряжение. Если стрелка не двигается, то вы выбрали нулевой и защитный. Соответственно, напряжение снова необходимо выключить и поменять положение клемы V (закинуть ее на другой неиспользуемый ранее проводник). Снова включаем ток и делаем соответствующие замеры. Затем проводим ту же самую операцию, но снова меняем проводник. Теперь необходимо сверить результаты. Если первая цифра оказалась больше, то значит что мы измеряли напряжением между фазным проводником (на котором висела клема V) и нулевым. Соответственно, второй провод будет является защитным заземляющим. Этот метод основан на измерении разности потенциалов.

Экзотические способы определения фазы и нуля в проводке

Существуют и «народные методы», которые не подразумевают наличие каких-либо специальных приспособлений. Использовать их можно разве что в самых крайних случаях, так как они сопряжены с повышенной опасностью для здоровья и жизни. Например, метод картошки. Для этого на предварительно обесточенные проводники надевают свежесрезанный кусок картошки. Необходимо не допустить прикосновение проводов друг к другу, чтобы не было короткого замыкания между ними. Затем буквально на пару секунд подают напряжение и смотрят на картошку. Если один участок возле провода посинел, значит к нему подведена фаза.

Практически каждый, кто имел дело с электрической проводкой, замечал, что провода в изоляции могут иметь различную окраску. Но мало кто знает, что это действие облегчает работы при монтаже электропроводки, и даже существуют специальные правила устройства электроустановок, следуя которым можно существенно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они обозначают, – ответы на эти вопросы будут приведены ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода обозначают определенными цветами для обеспечения безопасности при проведении работ. В назначении цвета для каждого провода применяются стандарты ПУЭ (правила устройства электроустановок) и международные евростандарты. Каждый электромонтер может без особых усилий отличить, какое напряжение несет (или нет) каждый провод, а также определить, где находится фаза, ноль и заземление.

Конечно, если в пример взять подключение к сети одноклавишного выключателя, определить назначение каждого провода без цветовой маркировки не составит особого труда. Но если рассмотреть подключение распределительного щитка, то здесь уже без специальных обозначений не обойтись. Ведь в случае неправильного соединения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет поражение электрическим током человека , проводящего монтаж, или людей, находящихся вблизи.

В современной редакции ПУЭ предлагается вести не только цветовое обозначение, но и буквенное, что значительно облегчает работы в электроустановках.

Понятие фазы и ноля в электрике

Прежде чем приступить к рассмотрению цветовой маркировки , необходимо сначала разобраться с понятиями фазы и ноля в электропроводках.

Буквенные обозначения применяются на схемах в электрике .

Для правильного проведения электромонтажных работ необходимо безукоризненно следовать правилам соединения токоведущих частей, соответственно, все провода цепи должны заметно различаться между собой. Становится резонным вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности .

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

Провод заземления обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета – как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

  • Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

  • Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

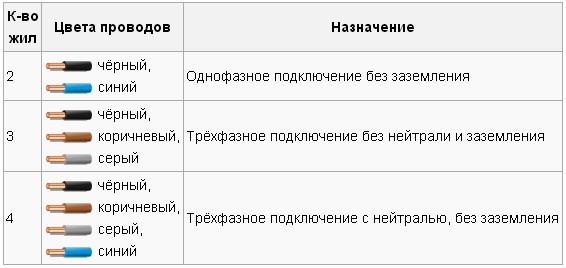

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый – это фаза, синий – ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Расцветка проводов в сетях постоянного напряжения

В сетях с постоянным током применяется иная цветовая и буквенная маркировки проводов и шин. Принципиальным отличием здесь считается отсутствие ноля и фазы в привычном понимании. В этой проводке используется положительный проводник, обозначаемый красным цветом и знаком «+», и отрицательный проводник синего цвета со знаком «-«, а также нулевая шина голубого цвета, которая обозначается латинской буквой M .

Не все люди, проводящие работы по монтажу электрических сетей, следуют установленным правилам маркировки. Поэтому, прежде чем приступать к монтажу, следует сначала проверить наличие тока в проводах при помощи мультиметра или обычной отвертки-индикатора. В дальнейшем обозначить провода необходимым цветом при помощи цветной изоленты или специальных термообжимов. Также есть специальные приборы, позволяющие наносить буквенную маркировку.

Практичность и безопасность монтажа электропроводки во многом достигается за счет цветовой маркировки проводов . Каждая жила покрывается защитной оболочкой определенного цвета. При монтаже в электрощите, распределительных коробках, или при подключении розеток и выключателей такая цветовая систематизация позволяет безошибочно и быстро выполнить все работы.

Для более четкого понимания маркировки, перейдем от общих фраз к более детальному анализу, рассмотрим конкретные примеры и выделим главные правила безопасной работы с электропроводкой.

Первым делом, стоит ознакомится с видами электрических цепей:

  • Цепь переменного тока однофазной сети 220 В применяется в домах и квартирах.
  • Трехфазная сеть 380 В переменного тока применяется как на производстве, так и в частных домах (при необходимости).
  • Сеть постоянного тока находит свое применение в промышленности, транспорте, высоковольтных электрических подстанциях.

В каждом из рассмотренных случаев используется единый стандарт соединения электрических проводов.

Маркировка проводов в однофазной сети 220 В

Рассматривая данный тип сети, можно выделить две вариации. Первая состоит из двух жил, вторая – из трех. Как можно понять, основное отличие между ними – в наличии или отсутствии проводника заземления (PE).

Двухпроводная проводка относится к устаревшему типу и встречается все реже. Такое проектирование разрешено ГОСТом и подходит для помещений с невысокими требованиями к безопасности. Используемая в старых домах двухжильная проводка TN-C имела совмещенную нейтраль и землю (PEN). С учетом современных требований, такая схема считается не безопасной.

Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:

(L) (N) Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль).
(L) (PEN) Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует.

Начиная с седьмой редакции ПУЭ (правила устройства электроустановок), электропроводка в квартире или доме должна осуществляться трехжильным кабелем с медными жилами (трехпроводная схема ).

Рассмотрим, какие проводники входят в трехпроводную схему, и как они маркируются:

Фаза L (от английского Live – живой) — рабочий провод под высоким напряжением. Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне)
Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет.
Нейтраль (рабочий ноль) N (от английского Neutral ) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток. Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне)
Земля (защитный ноль) PE (от английского Protective Earth -защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает. Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне).

Маркировка проводов в трехфазной сети 380 В

Как и в однофазном варианте, трехфазная сеть может быть с заземлением или без него. Исходя из этого, выделяют трехфазную сеть с четырьмя и пятью жилами. Четырех проводная система 380 В включает три фазных (L) и одну жилу рабочего зануления (N). В пяти проводной системе добавляется жила защитного зануления (PE).

Цветовая маркировка жил в трехфазной сети следующая:

  • Фаза A (L1) – провод в коричневой оболочке.
  • Фаза B (L2) – провод в черной оболочке.
  • Фаза C (L3) – провод в серой оболочке.
  • Рабочее зануление (N) – провод в синей (голубой) оболочке.
  • Защитное зануление (PE) – провод в желто-зеленой оболочке.

Фазные жилы в определенных случаях могут иметь другие цвета. Во избежание путаницы, применение синего и желто-зеленого цвета для их маркировки недопустимо.

Маркировка проводов в сети постоянного тока

Сеть постоянного тока включает в себя только положительную (+) и отрицательную (-) шину. По нормативам провода (шины) с положительным зарядом окрашиваются в красный цвет. Провода (шины) с отрицательным зарядом окрашиваются в синий цвет. Средний проводник, если таковой имеется, имеет голубой цвет.

В случае, когда двухпроводная электрическая сеть постоянного тока выполнена путем ответвления от трехпроводной сети, положительный провод двухпроводной сети маркируется так же, как и положительная жила трехпроводной цепи, с которой он соединен.

Как определить L, N, PE

Если возникают сомнения по поводу цветовой маркировки проводов в конкретной цепи, необходимо обезопасить электромонтажные работы и провести предварительное определением фазы, нейтрали и земли. Следующие приемы помогут безошибочно проверить L , N и PE :

  • Самый простой вариант, когда имеется двухпроводная однофазная сеть. В этом случае потребуется лишь индикаторная отвертка. При контакте с фазной жилой лампочка в индикаторе должна загореться. Определив L, в цепи остается лишь провод рабочего зануления, при контакте с которым индикатор в отвертке не светится.
  • Более сложная ситуация – когда в кабеле проводки три жилы. Если фазу, как и в предыдущем случае, можно определить с помощью индикаторной отвертки, то для поиска рабочего и защитного зануления потребуется мультиметр (тестер). После того, как фазная жила (L) найдена, на ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт.

Если приобретенный кабель имеет жилы не соответствующего нормам цвета, или проводка уже проложена и имеет неверную маркировку, нужно провести дополнительную идентификацию.


Дополнительная маркировка проводов

В процессе электромонтажа концы жил помечаются при помощи термоусадочных трубок или цветной изоляционной ленты. Дополнительно, на провод или прикрепленную к проводу бирку можно нанести буквенное обозначение жил:

  • L – фаза.
  • N – нейтраль (рабочее зануление).
  • PE – земля (защитное зануление).

Цветовая маркировка электрических проводов в разных странах

Страна (регион) Цвет наружной изоляции проводника или жилы
Фазный проводник L1 Фазный проводник L2 Фазный проводник L3 Рабочее зануление N (нейтраль) Защитное зануление PE (земля)
США . Общепринятые цвета (120/208/240 В). черный красный синий серебристый зеленый
США . Альтернативная цветовая маркировка (277/480 В). коричневый оранжевый или фиолетовый желтый серый зеленый
Канада . Обязательные цвета. красный черный синий белый зеленый или без изоляции
Канада . Трехфазные установки с изолированной нейтралью. оранжевый коричневый желтый белый зеленый
Индия и Пакистан. Великобритания до 31 марта 2004 года. Гонконг до апреля 2009 года. Малайзия, ЮАР и Сингапур до февраля 2011 года. красный желтый или белый (ЮАР) синий черный желто-зеленый или зеленый
Европа и все страны, пользующиеся стандартом CENELEC (IEC 60446) с апреля 2004 года. Великобритания с 31 марта 2004 года. Гонконг с июля 2007 года. Сингапур с марта 2009 года. коричневый черный серый синий желто-зеленый
Европа . Обозначение шин. желтый коричневый красный
СССР . Обозначение шин. желтый зеленый красный синий желто-зеленый, встречается черный
Россия, Украина, Беларусь . Обозначение шин. желтый зеленый красный голубой желто-зеленый

Ознакомившись с основой цветовой маркировкой проводов, при проектировании проводки и иных электромонтажных работах не должно возникнуть трудностей. Четко соблюдайте все унифицированные правила. А в случаях малейшего сомнения, обязательно проверяйте кабель при помощи индикаторной отвертки и мультиметра.

Переход на привычное напряжение 220 В проводился еще в годы существования Советского Союза и закончился в конце 70-х, начале 80-х. Электрические сети того времени выполнялись по двухпроводной схеме, а изоляция проводов использовалась однотонная, преимущественно белого цвета. В дальнейшем, появилась бытовая техника повышенной мощности, требующая заземления.

Схема подключения постепенно изменялась на трёхпроводную. ГОСТ 7396.1–89 стандартизировал типы силовых вилок приблизив их европейским. После распада СССР были приняты новые стандарты, основанные на требованиях Международной электротехнической комиссии. В частности, для повышения безопасности при работе в электрических сетях и упрощения монтажа, вводилась цветовая градация проводов.

Нормативная база

Основным документом, описывающим требования к монтажу электросетей, является ГОСТ Р 50462–2009, в основе которого лежит стандарт МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Касаются они производителей кабельной продукции, строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к монтажу содержатся в Правилах устройства электрических установок. В них приведен рекомендуемый порядок подключения, с отсылкой к ГОСТ-Р в пунктах касающихся цветовых градаций.

Необходимость разделения по цвету

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет. Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно.

При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае, неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем – к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.

Трехпроводная система

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах. Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделяется для обозначения фазных проводов, один для нулевого и два для заземления. Стандартом предусматривается выполнение заземляющего провода в комбинированном желто-зеленом исполнении. Разрешается продольное и поперечное нанесение полос, при это преимущественный цвет не должен занимать более 70 % площади оплетки. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещается пунктом 5.2.1.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно три провода выделяются под фазы, один под нейтральный или нулевой и один под защитный, заземляющий. Цветовая маркировка, как в любой сети переменного тока применяется аналогичная, в соответствии с требованиями ГОСТ.

В этом случае важным моментом будет правильное подключение фазных проводников. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой – в синей. Для фаз использованы разрешенные оттенки.

С помощью пятижильных проводов можно выполнять подключение сети 380 В с правильно выполненным расключением.

Совмещенные провода

В целях удешевления производства и упрощения подключений применяются также провода двух или четырехжильные, в которых защитная жила совмещена с нейтральной. В документации они обозначаются аббревиатурой PEN. Как вы догадались, складывается она из буквенных обозначений нулевого (N) и заземляющего (PE) проводов.

ГОСТом предусмотрена для них специальная цветовая маркировка. По длине они окрашиваются в цвета заземляющей жилы, то есть в желто-зеленый. Концы должны быть в обязательном порядке окрашены в синий цвет, им же дополнительно обозначаются все места соединений.

Поскольку места, в которых выполняется подключение заранее определить невозможно, в этих точках провода PEN выделяют с помощью изолирующей ленты или кембриков синего цвета.

Нестандартные провода и маркировка

Приобретая новый провод, вы разумеется обратите внимание на цветовую маркировку жил и выберете тот вариант, где она нанесена правильно. Что делать в том случае, когда проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТа? Выход в этом случае такой же, как и с проводами PEN. Придется выполнить ручную маркировку, после того, как вы определитесь с ролью, выполняемой подходящими к оборудованию жилами. Простым вариантом будет использование цветной изоленты соответствующих оттенков. Как минимум, стоит обозначить защитный и нейтральный провода.

При профессиональном монтаже возможно применение специальных кембриков, представляющих собой полые отрезки изоляционного материала. Делятся они на обычные и термоусадочные. Вторые не требуют подбора по диаметру, но не имеют возможности повторного использования.

Встречаются также специально изготовленные маркеры, с международным буквенно-цифровым обозначением. Их применяют на вводных и распределительных щитах, к примеру, в многоквартирных домах или административных зданиях.

Цифровые метки, совместно с цветом провода, позволяют определить к какому потребителю подается питание.

Дополнительные требования

Поскольку линии, как и разводка, могут выполнятся с применением различной кабельной продукции, существует ряд правил по их взаимному подключению. Подключение трехпроводного кабеля к пятипроводному должно выполняться с соблюдением цветовой маркировки от ведущего к ведомому. Соответственно заземляющий и нейтральный цвета должны совпадать.

Фазное подключение, в данном случае выполняется с использованием объединяющей шины. С одной стороны, к ней присоединяются три жилы, с другой стороны – одна, которая и будет фазой в новом ответвлении.

При монтаже бытовых электросетей, по требованиям безопасности, запрещается использовать проводку с алюминиевыми, а также многопроводными жилами. Должен использоваться только кабель с цельной медной жилой.

Трехпроводная система постоянного тока

В системах постоянного тока, также используется трехпроводная система, но назначение проводов другое. Разделение выполняется на плюсовой, минусовой и защитный. Согласно ГОСТ в таких сетях применяется следующая цветовая маркировка:

  • Плюсовой – коричневый;
  • Минусовой – серый;
  • Нулевой – синий.

Поскольку отдельно провода под системы постоянного тока выпускать нерационально, указанная цветовая градация применяется в основном для окраски токопроводящих шин.

В заключение

Как видите, цвета проводов в электрике не прихоть производителя, а мера, направленная на обеспечение требований безопасности. При соблюдении правил монтажа обслуживать такие сети намного проще, а разобраться в подключении может не только специалист электрик, но и мы с вами.

Видео по теме

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • Коричневый;
  • Оранжевые;
  • Сиреневые,
  • Розовые;
  • Фиолетовые;
  • Белый;
  • Серые.


Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

  • На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
  • Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
  • После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.


Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
  • В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
  • Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

Рекомендуем также

Цветовая маркировка проводов » сайт для электриков

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Расцветка сетей переменного тока

Именно в сетях переменного тока разнообразная расцветка жил проводов создает условия, при которых путаница фазы и нуля, между фазами, а также контуром заземления полностью исчезает. Это особенно актуально в тех случаях, когда монтаж делает один электрик, а обслуживанием сетями занимается другой. То же самое касается и проведения ремонтных работ.

Те электрики, которые сталкивались со старыми электрическими сетями, знают, как часто приходилось все время прозванивать контуры, определяя фаза ли это или ноль. Это занимало много времени и делало работу очень неудобной. Все дело было в том, что изоляция старых проводов была или белая, или черная, то есть, однотонная. Конечно, еще в период СССР специалисты задумывались над созданием определенного стандарта в цветовом оформлении. И сама цветная маркировка периодически менялась, пока не был принят окончательный стандарт.

Цвет нуля и заземления

В принятых стандартах есть два вида расцветки, которыми обозначаются жила нуля и жила заземления. Первая обозначается буквой «N» – это рабочий ноль, вторая буквами «PE» – это защитный ноль. Их расцветка соответственно:

  • Голубая.
  • Желто-зеленая.

Какого цвета провод заземления

Есть модели электрических проводов, в которых заземляющая жила и ноль соединены в один контур, он обозначается «PEN». Его расцветка – желто-зеленая, а на концах в местах соединения участков голубой цвет. Или, наоборот, по всей длине голубой цвет, на концах – желто-зеленый. Стандартом такое двойственное обозначение разрешено.

Цвет фазных жил

Опять-таки обращаясь к правилам ПУЭ, необходимо отметить, что стандарт дает возможность использовать достаточно широкий ряд расцветок для окраса жил электрического провода. Давайте перечислим все их: черный, белый, коричневый, серый, красный, розовый, фиолетовый, бирюзовый и оранжевый.

Можно сделать вывод, что расцветка фазного провода просто должна отличаться от цвета контуров заземления и рабочего нуля. Конечно, одноцветный кабель можно тоже использовать в разводке, здесь никаких проблем нет. Просто придется постоянно на концах шлейфов устанавливать кембрики или цветную изоляцию. Это не так сложно для проведения монтажных работ. Но как было сказано выше, это будет неудобно, когда встанет вопрос ремонта. И еще один момент, который касается разноцветных проводов. Обязательно нужно определиться с длиною каждого контура: и в целом, и по участкам. Это упростит проведение монтажа, не придется делать промежуточные стыки.

Цветная маркировка проводов и кабелей

Всем привет. Рад вас видеть у себя на сайте. Я продолжая наполнять статья рубрику электропроводка. В прошлый раз мы с вами

говорили про то, как расшифровывается маркировка провода ПуВВ

А сегодня давайте поговорим о такой важной теме как цветная маркировка проводов и кабелей

Согласитесь со мной, что в нынешнее время не один электромонтёр не может себе представить, как можно смонтировать хоть малейший участок какой-то электрической цепи без использования проводов и кабелей с разноцветной изоляцией. А эта разноцветная изоляция придумана не просто так – для красоты, а несёт в себе определённую информацию.

Обратите внимание

Во-первых, каждый определённый цвет провода указывает на то к какой группе он принадлежит, и куда его нужно подключать (облегчает монтаж сетей).

Во-вторых, значительно уменьшается вероятность ошибочного подключения проводов при монтаже, что впоследствии могло бы привести к короткому замыканию в то время когда на сети будет подано напряжение для проверки. А так же снижается вероятность поражения электрическим током тех людей, которые в дальнейшем будут обслуживать и ремонтировать эти сети.

Все цвета проводов выбраны и приведены к единому стандарту – ПУЭ (Правила устройства электроустановок).

В этой книге указано какого цвета должны быть жилы проводов и кабелей. А так же какая у них должна быть буквенная и цифровая маркировка.

Цвет проводов и шин переменных трёхфазных сетей

На всех электрических станциях и подстанциях, на высоковольтных вводах и выводах трансформаторов и других любого рода электрических установках, проводники и шины окрашиваются в такие цвета:

фаза A – красится жёлтым цветом

фаза B – красится зелёным цветом

фаза C – красится красным цветом

ноль N – окрашивается в синий цвет.

Кстати, чтобы не путаться в цветах, могу дать вам один хороший практический совет

Обратите внимание на то, что все цвета идут по алфавиту. Надеюсь, алфавит вы знаете, и помните, что сначала стоит буква «ж», потом «з», а потом «к»

Я когда ещё учился в лицее, то именно таким образом запомнил последовательность окрашивания шин.

А вот у кабелей расцветка на много разнообразнее. Согласно правилам устройства электроустановок, фазные провода всех существующих монтажных кабелей должны иметь окраску следующих цветов: красный, чёрный, серый, коричневый, розовый, белый, фиолетовый, оранжевый, бирюзовый.

Совмещённый рабочий ноль и защитный ноль (PEN) – должен иметь синий цвет по всей длине провода и жёлто-зелёные полосы по концам. Или же может быть наоборот – жёлто-зелёный цвет по всей длине, а на концах синий цвет.

Что касается однофазной сети, то она может быть выполнена путём ответвления от трёхфазной. В такой ситуации желательно чтобы цвета проводников совпадали по цвету.

Это нужно учесть при проектировании сетей, и при закупке материалов. А так же нужно покупать провод в таком количестве чтобы его хватило полностью на всю разводку.

Важно

К примеру, если делать проводку в квартире, то кабеля должно хватить на все комнаты.

Если случилось так, что приходится делать монтаж проводами не имеющие цветной маркировки, а такие имеются, ведь не все заводы изготовители придерживаются правил, то тогда на концах нужно использовать цветную термоусадку, кембрик или делать пометки цветной изолентой.

Цветная маркировка в сетях постоянного тока

Не стоит так же забывать о том, что кроме сетей переменного тока, ещё существуют сети постоянного тока. Но в таких сетях используются только два проводника: провод с положительным зарядом (+), и провод с отрицательным зарядом (-).

По всем нормативным документам, которые регламентируют цвет изоляции, провод положительного заряда, то есть плюс — окрашивается в красный цвет, а с отрицательным зарядом, минус — окрашивается в синий цвет.

Ещё в последнее время я часто встречаю, что минус красится чёрным цветом.

А теперь для закрепления материала я советую вам посмотреть видео ролик.

С уважением Александр!

Маркировка проводов по цвету

В советское время такое понятие, как «цветовая маркировка» отсутствовало. Для прокладки электропроводки использовался двух- или трёхжильный провод одного, чёрного или белого цвета.

Это приводило к затратам времени при монтаже для вызванивания жил, а так же к ошибкам, при которых выключатель разрывал не фазу, а ноль. При таком подключении светильник всё время находился под напряжением и простая замена электролампы была опасной операцией.

Для предотвращения подобных ситуаций ГОСТом Р 50462-2009 и ПУЭ п.1.1.30 устанавливаются нормы окраски оболочки токопроводящих жил.

Информация! Цвет изоляции в контрольных кабелях — красный, синий и белый (прозрачный) не имеют отношения к цветовой маркировке. Они используются для упрощения процесса прозвонки.

Какие цвета в элетропроводке?

Цвет провода заземления

Желто-зеленый – элементов «заземления». Иногда владельцу прибора встречается просто желтый или зеленый, с двумя буквами — «РЕ», которые отвечают за маркировку «земли». Если элемент заземления вместе с нулевым, то обозначается «PEN» и чаще имеет зелено-желтый оттенок.

Каким обозначается фаза?

Красный и черный – цвета фазы. Встречаются и другие:

Разобраться с пучком элементов питания будет проще, когда будет исключен ноль и земля. Фаза на схеме отмечается буквой L. Если в сети несколько фаз, что часто встречается при 380 В, такие провода обозначаются L1, L2, L3. В других случаях, могут обозначаться: первая фаза — A, вторая — B и т.д.

Нулевой провод в однофазной сети

Представлен синим или голубым оттенками. В электрике больше не встречается другого обозначения этого цвета

Не важно какой используется в работе кабель – трехжильный, пятижильный, цвет один и тот же

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

  1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
  2. земля (нулевой заземляющий) (PE) – желто-зеленый;
  3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Öâåòà íóëåâîãî ðàáî÷åãî è íóëåâîãî çàùèòíîãî ïðîâîäíèêà

Íóëåâûå ðàáî÷èå ïðîâîäíèêè (N) îáîçíà÷àþòñÿ ãîëóáûì öâåòîì. Íóëåâîé çàùèòíûé ïðîâîäíèê (ÐÅ) ìàðêèðóåòñÿ æåëòî-çåëåíûìè ïîïåðå÷íûìè èëè ïðîäîëüíûìè ïîëîñêàìè. Òàêàÿ êîìáèíàöèÿ äîëæíà îáÿçàòåëüíî ïðèìåíÿòüñÿ èñêëþ÷èòåëüíî äëÿ ìàðêèðîâêè çàçåìëÿþùèõ ïðîâîäíèêîâ.

Ñîâìåùåííûé íóëåâîé ðàáî÷èé è íóëåâîé çàùèòíûé ïðîâîäíèêè (PEN) – ñèíèé öâåò ïî âñåé äëèíå øíóðà ñ æåëòî-çåëåíûìè ïîëîñêàìè â ìåñòàõ ñîåäèíåíèÿ èëè íà êîíöàõ. Âàæíî óïîìÿíóòü, ÷òî ÃÎÑÒ ñåãîäíÿ ðàçðåøàåò îáðàòíûé âàðèàíò îêðàñêè, òî åñòü æåëòî-çåëåíûå ïîëîñû ñ ñèíèì öâåòîì â ìåñòàõ ñîåäèíåíèÿ.

Åñëè îáîáùèòü, òî öâåò ïðîâîäà äîëæíà ðàñïðåäåëÿòüñÿ òàê:

1.    Ñîâìåùåííûé (PEN) – æåëòî-çåëåíûé ñ ãîëóáûìè ìåòêàìè íà êîíöàõ;

2.    Íóëåâîé ðàáî÷èé (N) – ãîëóáîé (ñèíèé) öâåò;

3.    Íóëåâîé çàùèòíûé (ÐÅ) – æåëòî-çåëåíûé.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом. реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Чем отличается заземление

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Играют ключевую роль для обслуживания и ремонта. Сильно упрощается работа для мастеров и скорость устранения проблемы.

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Нанесение маркировки на проложенный кабель

Электрикам нередко приходится сталкиваться с ситуацией, когда необходимо провести ремонт электрического щитка или сети, а оборудование соединено так, что не понятно, где расположены фаза и ноль, а где – земля. Это происходит, когда монтаж системы производится человеком неопытным, без специальных знаний, у которого не только маркировка, но и расположение кабелей внутри щита выполнено неверно.

Еще одной причиной возникновения таких проблем является устаревшая и неактуальная квалификация электриков. Работа выполняется правильно, но в соответствии со старыми нормативами, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробивать» с помощью инструмента, где расположен ноль, а где фаза.

Спорить о том, кто виноват, и стоит ли кому-либо заниматься самостоятельным ремонтом, не имеет смысла, лучше определиться с тем, как нанести правильную и понятную маркировку.

Итак, действующими стандартами установлено, что цветовая маркировка на электрических проводниках не обязательно может быть размещена на всем их протяжении. Разрешается обозначить её лишь в местах соединения и подключения контактов. Поэтому, при необходимости разметки кабелей без обозначений, следует купить набор термоусадочных трубок или изоляционной ленты. Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: ноль – синий, земля – желтый, а на фазы — красный, черный и зеленый. В однофазной сети, естественно, фаза обозначается одним цветом, чаще всего – красным.

Использование цветной изоленты или термоусадочных кембриков подойдет и для ситуаций, когда имеющийся провод не соответствует требованиям ПЭУ. К примеру, при необходимости подключения четырехжильного кабеля в трехфазную сеть с проводами белого, красного, синего и желто-зеленого цвета. Данные провода можно подключить в любом порядке, но обязательно поставить кембрики или намотки из изоленты с «правильными» цветами в местах подключения.

Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Отсутствие четких и понятных обозначений может значительно усложнить дальнейшее обслуживание схемы даже человеку, производившему её установку.

Если вы обнаружили, что в вашем распределительном щите или сети используются обозначения проводов, не соответствующие текущим требованиями, не стоит торопиться заменять их. До проведения ремонта или демонтажа на проводку распространяются нормативы, которые действовали на момент её прокладки. Кроме того, если сеть правильно функционирует, замена не требуется. А при вводе в эксплуатацию новой (или переделанной старой) электрической сети придется учитывать и соблюдать все современные требования и правила.

Поделиться с друзьями:

Электрика и цвета проводов в электрических схемах



Сегодня трудно представить себе электропроводку без применения цветной изоляции. И это не маркетинговые «фишки» производителей, стремящихся преподнести свой товар в красках, и немодные новшества, к которым стремятся потребители. На самом деле — это простая и практическая необходимость, которая определена строгими госстандартами на соответствие правильной маркировки. Для чего это нужно.

Оглавление:

Цвета проводов в электрических соединениях
Маркировка по цветам
Цветовая маркировка проводов и шин переменного трёхфазного тока
Маркировка проводов по цветам. Цвета проводов в электрике (шины постоянного тока)
Маркировка проводов по цветам. Цветовая палитра защитного нулевого и рабочего контакта
Однофазная электрическая цепь. Расцветка фазных проводов
Какого цвета провод заземления. Маркировка проводов по цветам (фаза — ноль — земля)
Маркировка проводов по цветам. Обозначение нуля и нейтрали
Маркировка проводов по цветам. Цветовое обозначение фазы
Буквенно-цифровое обозначение проводов по цвету

Как выглядит заземление?

Согласно ПУЭ, изоляция «земли» должна быть окрашена в желто-зеленый оттенок. Обращаем Ваше внимание на то, что производителем также применяется нанесение на земельный провод желто-зеленых полос в поперечном и продольном направлении. В некоторых случаях оболочка может быть чисто желтого либо чисто зеленого цвета. На электрической схеме заземление принято обозначать латинскими литерами «PE». Очень часто «землю» называют нулевой защитой, не стоит ее путать с нулем рабочим (ноль)!

Внешний вид

Графическое изображение на схеме

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

3

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

Цвета проводов фазы, согласно ГОСТ

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

коричневой;серой;фиолетовой;розовой;белой;оранжевой;бирюзовой.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – «фазные». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
2. Возникновение пожаров.
3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина «Line», или «линия» (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Каких цветов бывают провода в кабеле: фаза, ноль, земля

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.

Зачем это надо

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен.  Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Цвета проводов имеют определенное значение

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Цвет провода заземления — одножильного и многожильного

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

Цвет нейтрали — синий или голубой

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.

Окраска фазы

С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.





Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

индикаторная отвертка;
мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

С индикаторной отверткой работать просто

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение)  или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

Тестер дает однозначный ответ

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Источник: elektroznatok.ru

Это интересно: Как сделать опалубку для фундамента своими руками — разбираемся обстоятельно

Каким цветом обозначается фаза и ноль

В однофазных линиях без заземляющего проводника, фазный проводник помечают красным цветом, нулевой — синим. Так же часто встречается сочетание фазный – белого цвета, нулевой провод – голубого цвета. Худшее сочетание цвета проводов, фаза, ноль, земля встречающееся в окрашивании проводников – белый, красный, черный.

Если брать стандарты идентификации, фазный провод должен быть красный, черный – заземляющий проводник, белый – ноль. Но из практики лучше ноль сделать красным, а фазу — белой. Визуально нулевые проводники будут лучше видны. Существует опасность смешивания фазных и нулевых проводников, выполненных разными материалами! Лучше маркировать концы проводников изоляционной лентой стандартных цветов.

Цвета проводов в электрических соединениях

Маркировка по цветам

Всё многообразие расцветок и определённые цвета, выбранные из этой палитры — сведены к одному (единому) стандарту (ПУЭ). Таким образом, жилы проводов идентифицируются по цвету или буквенным и цифровым обозначениям. Принятие единого стандарта по цветовой идентификации электропроводов сильно облегчило работу, связанную с их коммутацией. Каждая жила имеет определённое назначение и обозначается соответственным тоном (синим, жёлтым, зелёным, серым и т. д.).

Маркировка проводов по цветам делается по всей их длине. Дополнительно осуществляют идентификацию в точках соединений и на концах жил. Для этого используют цветную изоленту или термоусадочные трубки (кембрики) соответственных тонов.

Давайте рассмотрим, как выполняется электропроводка и цветовая маркировка проводов для трёхфазных, однофазных и сетей постоянного тока.

Новичкам, и не только, пригодится статья о применении УЗО в электрике.

Цветовая маркировка проводов и шин переменного трёхфазного тока

Окраска шин и высоковольтных вводов трансформаторов в трёхфазных сетях делается следующим образом:

шины с фазой «А» окрашивают жёлтой палитрой;
шины с фазой «В» — зелёным тоном;
шины с фазой «С» — красным тоном.

Маркировка проводов по цветам. Цвета проводов в электрике (шины постоянного тока)

В народном хозяйстве часто используют цепи постоянного тока. Они находят своё применение в определённых областях:

Промышленность и строительство (элетрические краны, погрузочная техника, электротележки и прочее).
Электрофицированный транспорт (троллейбусы, трамваи, электровозы, карьерные самосвалы и даже теплоходы).
Электрические подстанции (питание автоматических устройств и оперативных цепей защиты).

В сетях постоянного тока нет фазного и нулевого контакта. Для таких сетей используют только два контакта разных полярностей — плюс и минус. Для их отличия соответственно применяют два цвета. Положительный заряд окрашивается в красный, а отрицательный в синий. Голубым цветом обозначают средний контакт, который маркируется литерой «М».

«Старожилам» электромонтажа наверняка знакомы старые методы проводки и цветовой маркировки электропроводов. Основными цветами электрического кабеля были — белый и чёрный. Но это время ушло в далёкое прошлое. Каждый цвет теперь, а их явно не два, имеет своё назначение и доминирующий профиль.

Контактные цвета в электрике указывают назначение и принадлежность проводников к определённой группе, что облегчает их коммутацию. Вероятность ошибки в процессе монтажа, которая может привести к короткому замыканию во время пробного подключения или поражение током во время ремонта значительно снижается.

Маркировка проводов по цветам. Цветовая палитра защитного нулевого и рабочего контакта

Нулевой рабочий контакт обозначается голубым тоном и литерой N. Маркировкой PE обозначают нулевой защитный контакт, который окрашивают в жёлто-зелёные полосы. Комбинация таких тонов применяется при маркировке защемляющих проводников.

Проводник синего цвета по всей длине с жёлто-зелёными полосками в местах соединения говорит о совмещённом нулевом рабочем и нулевым защитном соединении (PEN). Однако ГОСТ допускает и взаимообратную противоположность этой окраски:

Рабочий нулевой контакт обозначается литерой N и имеет голубую окраску.
Защитный нулевой (PE) с жёлто-зелёным цветом.
Совмещённый (PEN) определяют по жёлто-зелёному цвету и голубой метке на концах.

Однофазная электрическая цепь. Расцветка фазных проводов

Согласно стандартам ПУЭ фазные контакты обычно обозначаются чёрным, красным, фиолетовым, белым, оранжевым или бирюзовым тоном.

Однофазные электрические цепи создаются путём ответвления трёхфазной электросети. При этом цвет фазного контакта однофазной цепи должен соответствовать цвету фазного провода трёхфазного соединения. При этом цветовая маркировка фазных контактов не должна совпадать с N — PE — PEN расцветкой. На немаркированных кабелях цветные метки ставятся в месте соединения. Для их обозначения используют цветную изоленту или термоусадочную трубку (кембрик).

Какого цвета провод заземления. Маркировка проводов по цветам (фаза — ноль — земля)

При монтаже сетей освещения и подвода электропитания на розетки используют кабель с тремя проводами (трёхжильный кабель). Использование стандартной цветовой системы (цвет проводов фаза-ноль-земля) существенно уменьшает время ремонта. Многожильная проводка в стандартной разноцветной изоляции намного упрощает прокладку электрических цепей и монтажные работы по проводке сетей переменного тока с его заземлением. Особенно это актуально при разводке и ремонте электросистемы, которая делается разными мастерами, но под общим руководством ГОСТа. Иначе каждому мастеру пришлось бы лишний раз перепроверять работу своего предшественника.

«Земля» обычно обозначается жёлто-зелёным цветом и маркировкой PE. Иногда встречается зелено-жёлтый окрас и маркировка «P Е N». В этом случае присутствует синяя оплётка на концах электропровода в местах крепления и заземление совмещается с нейтралью.

Распределительный щиток подключается к шине заземления и к металлической дверки щитка. Распределительная коробка обычно подключается к заземлённым проводам светильников или контактам заземления розеток.

Маркировка проводов по цветам. Обозначение нуля и нейтрали

«Ноль» обозначается синим цветом. В распределительном щитке его подключают к нулевой шине и обозначается литерой N. К шине также подключаются все провода синей окраски. Она подсоединяется к выводу с помощью счётчика или напрямую, без установки автоматического устройства.

Провода коробки распределения (исключение составляет провод с выключателя) обозначаются синей нейтральной палитрой. При соединении они не принимают участия в коммутационном процессе. «Нулевые» провода синего цвета подключаются к розеткам и контакту N, который обозначен на обратной стороне розетки.

Маркировка проводов по цветам. Цветовое обозначение фазы

Провод фазы обычно обозначается красным или чёрным цветом. Хотя его расцветка может быть не столь однозначна. Он также может быть коричневым, но синим, зелёным и жёлтым — никогда. В автоматических щитках «фаза», идущая от нагрузки потребителя, стыкуется с нижним контактом счётчика. Коммутация фазового провода осуществляется в выключателях. При этом замыкание контакта происходит во время выключения и происходит подача напряжения к потребителям. Чёрный провод фазной розетки подключается к контакту, который обозначают буквой L.

Буквенно-цифровое обозначение проводов по цвету

Алюминий обозначается литерой «А», как составляющая сердечника. Если эта буква отсутствует в обозначении — значит, сердечник медный.
Многожильный кабель с сердечником из алюминия и дополнительной алюминиевой оплёткой обозначается литерами «АА».
Обозначение «АС» применяется в случаях дополнительной свинцовой оплётки.
Если кабель влагозащищенный с дополнительной оплёткой из двухслойной стали, то его обозначают буквой «Б».
Кабеля, которые не поддерживают горение обозначаются «Бн».
Имеющие поливинилхлоридную оболочку буквой «В».
Кабеля, не имеющие защитной оболочки маркируются буквой «Г».
Контрольный кабель, который обматывается проволокой под верхним слоем обозначается буквой «К».
Резиновая оболочка и оболочка из негорящей резины обозначаются буквами «Р» и «НР» — соответственно.

Знание элементарных цветовых маркировок проводов и их назначение поможет любому электрику-любителю в монтаже домашней электропроводки (с заземлением). При желании вы легко сможете сделать его по нужным стандартам с соблюдением всех технических нормативов.

Как выглядит нейтраль?

В трехфазной и однофазной электросети цвет нуля должен быть синим либо голубым. На электрической схеме «0» принято обозначать латинской литерой «N». Ноль принято также называть нейтральным либо нулевым рабочим контактом!

Стандартный окрас

Указание нейтрали на электросхеме

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

2

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Цветовая маркировка изоляции проводов

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Источник: stroychik.ru

Это интересно: Как открутить кран буксу из смесителя если она прикипела?

Цвета проводов в электрике

Даже ГОСТ не носит обязательный характер. Проводники могут быть окрашены в черный, синий, зеленый, желтый, коричневый, красный, оранжевый, фиолетовый, серый, белый, розовый, бирюзовый цвета. Четко даны запреты на использование желтого и зеленого цвета.

Кабель не может содержать в себе жилу, маркированную двойным цветом, в сочетании желтого или зеленого с каким, либо еще кроме, как только один желто-зеленый проводник.

Чтобы избежать путаницы лучше на концы проводника надевать термоусадочные трубки классических цветов. Достаточно 10-ти сантиметровой трубки нужного цвета. Мнение в данной статье субъективно и содержит лишь рекомендательный характер исходя из расчета, что все остальные правила устройства электроустановок будут соблюдаться.

Видео о маркировке проводов и кабельных линий

Источники:

  • https://instrument.guru/elektrichestvo/tsveta-provodov-v-elektricheskih-shemah.html
  • https://samelectrik.ru/cvetovaya-markirovka-provodov.html
  • https://stroychik.ru/elektrika/cvetovaya-markirovka-provodov
  • http://obustroen.ru/inghenernye-sistemy/elektrichestvo/provodka/oboznachenie-fazy-i-nulya.html
  • https://electricvdome.ru/montaj-electroprivodki/oboznachenie-fazy-i-nulya-v-elektrike.html
  • https://derevyannie-doma.com/poleznoe/cveta-provodov-v-elektrike-chto-znachat-ih-bukvennye-markirovki-i-kak-ih-mozhno-otlichit.html
  • https://glav-dacha.ru/markirovka-provodov-po-cvetu/



Цветовые коды проводки

– электрические стандарты NEC и 3-фазное соединение

Электричество питает мир. Он загорается, включается и заряжает практически все, к чему мы прикасаемся, одним щелчком переключателя. Но за пластинами переключателей и розетками скрывается разноцветная, похожая на спагетти сеть проводов: красный, черный, желтый, зеленый – каждый предназначен для соединения и защиты.

Независимо от того, устанавливаете ли вы, ремонтируете или модернизируете провода, как вы могли заметить, нет двух абсолютно одинаковых систем проводки. Но у большинства есть по крайней мере одна общая черта: способ идентифицировать каждый провод.То же самое и с цветом.

Проще говоря, цвет облегчает работу с проводами. Спросите у тех, кто часто контактирует с проводами, в основном:

  • Электрики
  • Электротехники
  • Подрядчики
  • Техники
  • Домовладельцев

Вместо того, чтобы гадать… Этот провод горячий? Нейтрально? Для заземления? Беглый взгляд на цвет провода может показать его роль в питании прибора или цепи. Это просто.Это безопасно. И он разработан, чтобы исключить догадки при выполнении электромонтажных работ.

Но так было не всегда.

Краткая история разводки цветовых кодов

Цветовое кодирование проводов появилось только в 1928 году. Национальный электротехнический кодекс (NEC) был первым, кто на него ссылался, и сегодня продолжает устанавливать стандарты для электротехнической промышленности. Использование единого цветового кода упрощает оценку электропроводки и обеспечивает безопасность как лицензированных профессионалов, так и домовладельцев.

6 Преимущества использования проводов с цветовой кодировкой

Color имеет множество преимуществ, особенно при использовании с электрическими проводами.

  1. Цвет привлекает наше внимание

    Это не тайна, наше внимание привлекает цвет. По сравнению с нецветными предметами больше нашего визуального внимания привлекают цветные. Для электриков цвета проводов показывают, как мощность перемещается в цепях.

  2. Цвет повышает безопасность

    Цвет предупреждает нас об опасности.В случае электричества распознавание красного электрического провода (горячего провода) может означать снижение риска поражения электрическим током, ожогов, поражения электрическим током и пожаров. Если тело столкнется с сильным скачком напряжения, на восстановление могут уйти годы.

    « Вы не можете понять, просто посмотрев на пациента, каковы некоторые из сложных, изменяющих жизнь последствий электрических травм.
    – Джон Чо, эрготерапевт и клинический координатор амбулаторной программы реабилитации Back on Track в больнице Св.Реабилитационная больница Джона. [1]

    Таким образом, профилактика является ключевым моментом в обеспечении электробезопасности. А цвет может помочь снизить общие риски.

  3. Color улучшает производительность памяти

    Мы лучше запоминаем, когда используются цвета, чем когда их нет. Это потому, что цвета играют важную роль в хранении информации в системе памяти. Поскольку электрические провода окрашены, легче понять их назначение в сети.

  4. Color сокращает время простоя

    В коммерческих, жилых или промышленных помещениях неправильная идентификация проводов может привести к случайным отключениям, вызывая неожиданные простои как для жителей, так и для рабочих. Цветные провода предотвращают перебои в работе, создавая надежную систему идентификации.

  5. Цвет позволяет сократить расходы

    Ремонт неправильного провода стоит дорого. Отключение электроэнергии может привести к пропущенным транзакциям и потерям продаж.Использование цветных проводов может в конечном итоге сэкономить деньги предприятиям.

  6. Цвет снижает риск материального ущерба

    Поражение электрическим током, например перегрев проводов или возгорание, может привести к значительному материальному ущербу. Использование цветных проводов может снизить этот риск за счет правильного подключения цепей.

Стандарты цветовой кодировки проводов NEC

Хотя существуют международные цветовые коды проводов, в СШАсоответствует Национальным электротехническим нормам ® (NEC). Код обозначен как NFPA 70 ® , потому что NEC спонсируется Национальной ассоциацией противопожарной защиты. Хотя это и не федеральный закон (его могут принять по своему усмотрению), он одобрен Американским национальным институтом стандартов (ANSI). Каждые три года NEC проверяет, изменяет и принимает последний кодекс. Текущий NEC последний раз обновлялся в 2020 году.

Почему стоит следовать NEC?

Законы и безопасность

Большинство предприятий соблюдают NEC, потому что это закон штата.Другие следуют ему, потому что это считается лучшим методом повышения безопасности на рабочем месте. Травмы и инциденты могут быть дорогостоящими, поэтому к электромонтажу, независимо от его объема и масштаба, следует отнестись серьезно.

Связь и устранение неисправностей

Помимо повышения безопасности новых установок, выполнение требований NEC обеспечивает связь для будущих проектов. Рабочие, ремонтные бригады и подрядчики (которые часто обновляют провода) привыкли полагаться на эту систему цветовой кодировки. Это упрощает и ускоряет устранение неполадок.

Образование и последовательность

Если вы хотите стать дипломированным электриком, ваше обучение потребует твердого понимания NEC. Это обеспечивает согласованность как при новом строительстве, так и при обновлении проводки в уже существующем здании.

Стоимость

За соблюдение стандартов кодирования проводов не взимается дополнительная плата. Тонкая оболочка из ПВХ, которая оборачивает каждую проволоку, стоит одинаково для каждого цвета.

Эти льготы побуждают компании принимать методы, принятые в их области.

Цветовые коды электропроводки

Приведенное ниже руководство по цветовому кодированию проводов применимо к электропроводке в США. Хотя могут быть исключения (например, старая проводка, региональные различия, был установлен провод неправильного цвета), этот раздел можно использовать в качестве общего обзора цветовых кодов электрических проводов.

Помимо определения провода по цвету, всегда проверяйте, не находятся ли провода под напряжением. Наибольшую озабоченность вызывают горячие провода, по которым электрический ток проходит от электрической панели к розеткам и осветительной арматуре.

Черные провода

Укажите горячий провод, по которому проходит электричество. Перед работой с этими проводами необходимо отключить автоматический выключатель. Они идут от источника питания (панели выключателя) к электрическим розеткам и выключателям и подключают настенные выключатели к вентиляторам, освещению, приборам и машинам.

Красные провода

Укажите вторичный горячий провод, проводящий электричество.Перед работой с этими проводами необходимо отключить автоматический выключатель. Их можно использовать для соединения детекторов дыма, настенных выключателей для освещения потолочных вентиляторов, а также для подключения к розеткам электроприборов на 240 вольт, таких как кондиционер, электрический водонагреватель, плита или сушилка.

Белые провода с черной или красной лентой

Укажите горячий провод, по которому проходит электричество.Перед работой с этими проводами необходимо отключить автоматический выключатель. Когда вы видите модифицированный белый провод (обернутый черной или красной лентой), это означает, что провод горячий, а не нейтральный. Вы можете увидеть их в розетках на 240 вольт, заменяя красный провод вторым проводом под напряжением.

Медные провода

Укажите заземляющий провод. Эти провода обеспечивают путь для электрического тока в случае короткого замыкания в устройстве или срабатывания прерывателя.Эти оголенные провода подключаются к розеткам, выключателям и металлическим корпусам приборов и пропускают ток на землю.

Зеленые провода или зеленые с желтой полосой провода

Укажите заземляющий провод. Эти провода уменьшают электрическую перегрузку (которая может вызвать пожар) за счет перенаправления чрезмерного электричества. Они заземляют электрическую цепь, подключившись к клемме заземления в розетке и подключившись к металлической полосе (шине) в электрической панели.

Белые провода или Серые провода

Укажите нулевой провод. Эти провода несут электричество обратно в блок выключателя. По сути, они возвращают мощность от горячего провода обратно к заземленной части электрической панели, чтобы замкнуть цепь.

Синие провода и желтые провода

Указывает на наличие горячей проволоки.Обычно они находятся в кабелепроводе для подключаемых электрических устройств. Синие и желтые провода, известные как путешественники, позволяют управлять устройством или освещением из разных мест.

Цветовые коды трехфазных проводов

Добавляете ли вы бытовой прибор или промышленное оборудование, вам необходимо знать эти цветовые коды электропроводки. В США по этим проводам с цветовой кодировкой подается питание от автоматического выключателя к устройству.

Питание переменного тока

Переменный ток (AC) – это мощность, выходящая из розеток в домах и на предприятиях.

Дома и офисы: 120, 208 или 240 Вольт

  • Фаза 1 – черный провод
  • Фаза 2 – Красный провод
  • Фаза 3 – Синий провод
  • Нейтраль – Белый провод
  • Земля – ​​зеленый, зеленый с желтой полосой или оголенный провод

Промышленное оборудование: 277 или 480 Вольт

  • Фаза 1 – Коричневый провод
  • Фаза 2 – оранжевый провод
  • Фаза 3 – желтый провод
  • Нейтраль – Серый провод
  • Земля – ​​зеленый, зеленый с желтой полосой или оголенный провод

При питании высоковольтных устройств убедитесь, что вы правильно маркируете провода и кабели и при необходимости добавляете знаки безопасности.Эта идентификация может использоваться во время блокировки, если оборудование необходимо обесточить.

Питание постоянного тока

Постоянный ток (DC) используется в сотовых телефонах, фонариках, автомобилях и солнечных батареях. Его также можно использовать для промышленных процессов и для передачи большого количества энергии из удаленных мест.

  • Плюс – красный провод
  • Минус – черный провод
  • Земля – ​​белый или серый провод

Как Брэди может помочь

Подобно тому, как нет двух одинаковых электрических проектов, вы обнаружите, что поддержка Brady бывает разных форм и размеров.Мы предлагаем промышленные принтеры этикеток, кабельные этикетки, маркеры проводов, термоусадочные рукава, знаки электробезопасности и программное обеспечение – эффективные и простые способы передачи важной информации и обеспечения безопасности.

В дополнение к цветному идентификатору мы предлагаем высокоэффективные материалы для маркировки проводов и кабелей, которые помогут вам соответствовать требованиям. Некоторые из них самозатухающие, другие устойчивы к воздействию химикатов, масел и влаги. Маркеры для проводов и кабельные этикетки Brady долговечны и предназначены для того, чтобы оставаться видимыми в любой среде, в флагах, бирках, самоламинировании, вращении и обертывании.

Brady также производит предварительно напечатанные и индивидуальные бирки и знаки безопасности. Их также можно создавать с помощью принтеров по запросу. Информирование других о потенциальных электрических опасностях (этикетки кабелепровода, маркеры напряжения, электрические панели, вспышка дуги, маркировка блокировки) может снизить угрозу травмы. Независимо от того, размещаете ли вы в помещении или на улице, просто знайте, что текст, графика и цвет выдержат элементы, истирание, повторяющиеся разливы и чистки.

Если вам нужны дополнительные решения, мы всегда готовы помочь. Новости больницы. (нет данных) Невидимые травмы от поражения электрическим током и возвращение пациентов в нормальное русло .

цветов электрических проводов: что они означают?

К счастью, вы не Том Круз в середине фильма «Миссия невыполнима», пытающийся обезвредить ядерную бомбу, в то же время отчаянно пытаясь определить, какого цвета провод перерезать.

L&M Строительство новых электромонтажных работ

Но, хотя буквально спасение мира может быть не вашим делом, вы, как домовладелец, вероятно, задаетесь вопросом, что означают электрические провода разного цвета в вашем доме. Это руководство поможет вам понять эти электрические цвета и узнать, как безопасно взаимодействовать с проводами, когда вы их встречаетесь.

Прежде чем мы перейдем к значению цветовой кодировки, у нас есть важное сообщение от менеджера нашего филиала в Атланте по поводу окраски проводов.

«Цвет проводов зависит от качества электриков, которые их используют». – Дэвид Смит, менеджер филиала L&M Electric

Дэвид считает, что, хотя окраска имеет значение, цвета не всегда используются правильно или единообразно (, хотя они надежны при покупке массовых товаров для дома, таких как потолочные вентиляторы ). Помните об этом при чтении нашего следующего руководства по электричеству. И, как мы это делаем в полевых условиях, проверьте свои провода, чтобы убедиться, что расцветка соответствует ожидаемой.


Значение цвета электрических проводов

Для электриков простой способ определить цель происходящего за пределами того, что может видеть человеческий глаз, – это использовать проводку с цветовой кодировкой. В жилых помещениях для определения электропроводности используются следующие цвета: ЧЕРНЫЙ , КРАСНЫЙ и СИНИЙ (синий цвет не так распространен в жилых помещениях, но часто встречается в потолочных вентиляторах ). Эти проводящие энергию черный, красный и синий «горячие» провода можно найти по всему дому с проводкой.

Чтобы вернуть электричество в электрическую панель, бытовые электрики используют БЕЛЫЙ провод , также известный как нейтральный провод. Будь то лампочка или другое электрическое устройство, все электричество возвращается к панели через этот провод. Вернувшись к панели, белый цвет подключается к нейтральной полосе, где черный провод подключается к выключателю.

Кронштейн для потолочного монтажа в новом доме

И последний цвет, который обычно встречается в домах, – это ЗЕЛЕНЫЙ провод заземления , также известный как страховочный провод, контролирует электричество (, если он выйдет из-под контроля, ).Когда дело доходит до заземления, эта функция электрической системы дома является высшим приоритетом национальной электрической кодовой книги. Когда вся проводка заземлена надлежащим образом, автоматические выключатели сработают, когда это необходимо, и вы и ваша семья останетесь в безопасности в других опасных ситуациях.

Помимо этого цвета, единственный другой тип проводки, с которым вы иногда сталкиваетесь, – это проводка из чистой меди без цветного покрытия. Этот тип неизолированной медной проводки встречается во всех электрических коробках.Если в доме используется алюминиевый провод, в качестве заземляющего провода будет использоваться оголенный алюминиевый провод без пластикового покрытия. Обычно это встречается в некоторых приложениях с напряжением 220 В и в служебном проводе, который проходит между внешним счетчиком и главной панелью. Хорошие заземляющие провода не держат электричество ( сбрасывают в землю, ), как задумано.


Исправление неправильной окраски проводов с помощью ленты для фазирования

Как мы уже упоминали в начале статьи, цвет полезен только в том случае, если он используется правильно.Ошибки случаются даже с лучшими электриками, но часто они являются результатом того, что кто-то не обращает внимания или отвлекается на работе (, что, к счастью, чаще встречается в розетках, чем в электрических панелях ). Точность подбора цветов также является хорошей причиной, по которой мы подталкиваем людей с дальтонизмом к выбору другой профессии.

С помощью различных инструментов для тестирования мы можем убедиться, что цвет соответствует тому, как на самом деле провод используется для электричества. А при обнаружении ошибки можно использовать электрическую фазировочную ленту для обновления окраски провода в ситуациях, когда замена провода нецелесообразна или невозможна.Вы знакомы с самым распространенным цветом изоленты – черным. Но электрическая фазирующая лента встречается и в других цветах радуги. При необходимости мы обновляем эти цветные провода при обслуживании наших клиентов по ремонту электрооборудования.

Завершение разговора о цвете электропроводки

При работе с жилыми домами черный, красный и синий – это «горячие» провода, белый – нейтральный, возвращающий питание на панель, а зеленый – провод заземления, передающий электричество в землю, когда для него нет другого безопасного места.

Цвет не всегда соответствует действительному электрическому движению, поэтому обязательно проверьте их перед ремонтом или установкой электрооборудования. Более того, электрики L&M доступны на всей территории юго-востока США ( около метро Атланта , Нэшвилл , Хантсвилл, Бирмингем, Гринвилл и Колумбия ), поэтому позвоните нам по телефону 1-770-978-2300 для бесплатной консультации по поиску и устранению неисправностей.

Цветовое кодирование электрических проводов

: полное руководство

Электрические

При осмотре розеток или коробок выключателей света вы обнаружите, что он состоит из проводов, каждый из которых имеет определенный цвет, предназначенный для определенной цели, и все они собраны вместе для функционирования электрической системы.

Безопасным считается напряжение 12 вольт. Наибольшее распространение в промышленности, сельском хозяйстве и быту получили электрические нагрузки 120В, 220В, 320В: первые два – для осветительных и бытовых приборов, третьи – для трехфазных электродвигателей машин и механизмов.Это напряжение экономически выгодно, но очень опасно для человека.

Кабели, провода, вся электропроводка, которая используется для электромонтажных работ в доме или квартире в электрическом щите, при установке электроприборов всегда имеет цветовую маркировку. Электрический провод разводки переменного и постоянного тока любого ответвления цепи обязательно имеет цветовую кодировку.

Конкретные цвета электрика выбираются не случайно. Цветная проводка необходима для безопасных электромонтажных работ во избежание короткого замыкания и поражения электрическим током.Раньше проводники были только черного или белого цвета, что доставляло большие неудобства электрикам. При отключении проводов на проводники необходимо было подать питание, после чего с помощью органов управления определялись ноль и фаза. Использование раскраски избавило их от всех проблем, потому что все стало предельно ясно.

Цветовая кодировка почти всегда применяется по всей длине жилы. Это помогает установить назначение каждого проводника для определенной группы, чтобы облегчить их переключение.

Кабели

с цветовой кодировкой предназначены для безопасности и защиты любого, кто будет с ними работать. Поэтому знание цвета электрических проводов важно, независимо от того, звоните ли вы профессионалам.

В США цветовая кодировка электропроводки отличается от остального мира. Здесь применяется маркировка Национального электротехнического кодекса.

Меры безопасности

Поражение электрическим током – один из самых тяжелых видов травм.Человеческое тело на 80% состоит из воды. И он хорошо проводит ток. Ущерб от электрического тока определяется силой тока и продолжительностью его воздействия. Чем меньше сопротивление человеческого тела, тем больше сила тока. На сопротивление снижают следующие факторы:

  • высоковольтная электрическая система
  • влажность кожи
  • длительное воздействие электрической панели
  • пониженное парциальное давление кислорода в воздухе: в плохо вентилируемых помещениях человек становится значительно более уязвимым
  • повышенное содержание углекислого газа в воздухе
  • высокая температура воздуха
  • невнимательность, психическая неготовность к возможному поражению электрическим током

Центральная нервная система больше всего страдает от действия электрического тока.Из-за его повреждения может быть нарушено дыхание и сердечная деятельность.

Безопасность является решающим фактором, когда речь идет о любой электрической системе, поскольку она представляет собой очень потенциальную опасность возгорания, особенно если незамедлительно не принять меры. Вот несколько напоминаний, которые следует помнить при решении любых проблем с электричеством при домашнем ремонте:

  1. Если что-то необычное происходит с электричеством в вашем доме, например, отключение, быстрая проверка с вашими соседями может помочь вам решить эту проблему.Если они испытывают то же самое, вам следует связаться с коммунальной компанией, отвечающей за обозначенный вами район, чтобы найти решение вашей проблемы.
  2. Если проблема очевидна, например, ослабленный провод, свисающий с электрического столба, держитесь подальше от этого и обратитесь в свою коммунальную компанию. Кроме того, ни при каких обстоятельствах нельзя прикасаться к нему, особенно если вы не обладаете достаточной квалификацией для решения рассматриваемого вопроса.
  3. Лучше всего предположить, что все провода, отделяемые от бытовых приборов, опасны.
  4. Никогда не прикасайтесь и не работайте с электрическими инструментами или проводами, погруженными в воду, или мокрыми руками.
  5. В случае, если вы решите самостоятельно провести мелкий ремонт электрооборудования, например, заменить предохранитель, отключите питание, чтобы избежать повреждений.
  6. Если у вас нет опыта работы с какими-либо электрическими приборами, проводами или инструментами, лучше оставить это в руках таких экспертов, как HandyKith.

Типы проводов и цвета линий электропередач

Хотя существуют разные провода с разным напряжением цепи, например, те, которые чрезвычайно опасны при прикосновении, и другие провода, которые имеют ток низкого напряжения, поэтому вы не рискуете получить электрический ток, лучше всего рассматривать их все как угроза, если в случае возникновения возможности вам придется иметь дело с ними.

Неметаллические (NM) кабельные провода – это самый распространенный тип цветов домашних электрических проводов, которые сегодня можно найти в большинстве домов. Он заключен в защитную пластиковую оболочку и состоит из одного или нескольких проводов под напряжением, нулевого провода и заземляющего провода.

Отдельные провода могут быть проложены в жесткой или гибкой металлической или пластиковой трубке, известной как кабелепровод. Это служит альтернативой, которая чаще используется, если проводка будет выводиться за пределы стен, потолка или пола.

Кабели

NM также известны как «Romex» в связи с этим брендом. Они специально разработаны для сухих внутренних помещений и имеют плоскую форму трубы, которая проходит через стены и полости в полу в вашем доме, делая их невидимыми. Их часто можно найти в розетках и осветительных приборах. Вот его стандартные размеры и характеристики усилителя:

  • 14 калибр: цепи 15 ампер
  • калибр 12: цепи 20 ампер
  • калибр 10: цепи 30 ампер
  • калибр 8: цепи 40 ампер
  • калибр 6: цепи 55 ампер Кабели

NM также имеют цветовую оболочку, чтобы различать калибр проводов.Это могут быть цвета домашней электропроводки, обозначенные следующим образом:

  • Провода калибра 14: белые
  • Провода калибра 12: желтые
  • Провода калибра 10: оранжевые
  • Провода калибра 6 и 8: черные

Если вы видите серую оболочку, это важно Обратите внимание, что этот цвет не используется для кабелей NM, поскольку этот конкретный цветовой код назначается UF-кабелям или подземным кабелям, которые используются для влажных и наземных мест.

Кроме того, некоторые сообщества не имеют права использовать кабели NM и вместо них использовать кабели переменного тока, также известные как бронированные кабели.Этот тип проводки обычно использовался в начале 1900-х годов и имеет гибкую металлическую оболочку. Благодаря этому обеспечивается дополнительная защита внутренних проводников.

Горячая проволока

Горячие или находящиеся под напряжением провода – это непрерывные токоведущие провода, которые подают начальное питание в цепь. С ними очень опасно прикасаться, особенно когда они все еще подключены к источнику питания, который питает их. Поэтому цвета проводов под напряжением означают, что их нельзя перемещать или прикасаться.

Цвета нейтральной проводки

В то время как горячий провод является началом цепи, нейтральный провод замыкает цепь, завершая циркуляцию вашей электрической системы. По сути, он действует как противоположность горячего провода и возвращает цепь обратно к источнику питания. Кроме того, он предотвращает возникновение неисправных или избыточных токов, которые могут возникнуть в вашей розетке. Несмотря на то, что они не проходят постоянно электрический ток, следует проявлять такую ​​же осторожность при обращении с горячей проволокой.

Цвета проводки заземления

Заземляющий провод предназначен для вашей защиты, так как он защищает от нестабильных электрических токов. Заземляющие провода не пропускают электрический ток, но в случае каких-либо несчастных случаев, таких как короткое замыкание, он направляет поток к земле. Тем не менее, это является предварительным условием NEC для новых домов и обычно не встречается в старых домах. Чтобы узнать, присутствует ли в вашем доме цвет заземляющего провода, проверьте, есть ли у вашей розетки три контакта.

Цветовые коды электрических проводов

Электрические кабели

NM на 120 и 240 вольт поставляются с внешней пластиковой оболочкой, которая связывает электрические провода с цветовой кодировкой изнутри.На внешней части нанесена маркировка, указывающая количество и размер проводов внутри оболочки, а цвет указывает на рекомендуемое использование.

Черные провода: горячие

Черный электрический провод – это обычный цвет проводов в стандартном домашнем хозяйстве, указывающий на то, что изоляция предназначена для цветового кода горячего провода.

Красные провода: цветовой код горячего электрического провода

Красные провода также используются для обозначения второго горячего провода в установке на 240 вольт. Красные провода также являются обычными цветами проводов, применяемых в случаях, когда проводные детекторы дыма должны быть соединены между собой так, чтобы все сигналы тревоги срабатывали одновременно.Вы можете связать два красных провода вместе, но есть также возможность подключить его к черному проводу. Профессионалы больше подходят для решения и консультирования в подобных ситуациях.

Белый с красными и черными проводами: горячий

Вы можете найти код цвета белого провода, который закольцован и помечен красной или черной лентой. Это также означает, что электрические провода красного цвета считаются горячими и не используются в качестве нейтрального провода. Это можно увидеть в обстоятельствах, когда у вас есть второй горячий провод на приборе на 240 вольт в двухжильном кабеле.

Оголенные медные провода: заземление

Для заземления часто используются неизолированные медные провода. Как правило, все электрические устройства должны быть заземлены, поскольку это обеспечивает безопасный путь прохождения электрического тока. Даже выключатели и приспособления должны иметь путь для возврата электричества в землю. Возможно, единственное, что может не потребоваться в заземлении, – это пластиковые коробки, поскольку они не проводят ток.

Зеленый провод: Цветовой код заземляющего электрического провода

Зеленые электрические провода используются исключительно для заземления.Винты заземления также могут быть окрашены в зеленый цвет.

Цвет нейтрального провода или серые провода

Белый или серый провод обычно обозначает нейтраль. Более того, это не означает, что они полностью безопасны. Будьте осторожны, так как любая изолента, которая была обернута вокруг него, указала бы на обратное, поскольку это означает, что вместо этого она действует как горячая проволока. Кроме того, существует вероятность того, что лента со временем оторвется. Помните, что нейтральный провод передает питание обратно в блок выключателя, поэтому он все еще может привести к травме или поражению электрическим током.

Синий электрический провод и желтый провод

Синие и желтые электрические провода редко можно увидеть, но иногда их можно использовать в кабелепроводах в качестве горячих проводов. Это обычно встречается у путешественников на трех- или четырехпозиционных переключателях.

Услуги HandyKith

Цвета электрических проводов – непростая задача. Даже если важно знать значение цвета проводов, чтобы знать, с чем именно вы имеете дело, для безопасности себя и окружающих, всегда лучше обращаться за профессиональными электрическими услугами.HandyKith – ведущий профессионал, который в любое время может помочь вам со всеми вашими бытовыми подключениями, поэтому вы знаете, что с вами обращаются только с лучшими. Перестаньте спрашивать: «Могу ли я подключить красный провод к черному?», – позвоните профессионалам HandyKith!

Какого цвета заземление оборудования?

Какого цвета заземление оборудования?

Заземленные проводники должны иметь белый или серый цвет в соответствии с 200.6, а провода оборудования должны быть неизолированными или зеленого цвета, если они изолированы.

Какой тип провода используется для заземления?

Медный заземляющий провод обычно используется в электротехнике, особенно из-за его проводимости и долговечности. В разных приложениях используются различные типы медных проводов. К основным типам наиболее часто используемых заземляющих проводов относятся неизолированный медный провод и медный провод калибра.

Можно ли использовать для заземления провод любого цвета?

Вы можете использовать провод любого цвета, который вам нравится, но чаще всего люди используют зеленый цвет в качестве цвета провода заземления.Просто задокументируйте это, если устройство не предназначено для личного использования. Если вы в США, нет. Но если снять с него изоляцию, вы можете это сделать, потому что в качестве заземляющего провода можно использовать оголенный провод.

Как определить заземляющий провод оборудования?

Кодекс гласит: Заземленный провод ответвленной цепи должен быть обозначен сплошным белым или естественным серым цветом. Кроме того, заземляющий провод оборудования ответвленной цепи должен обозначаться непрерывным зеленым цветом или непрерывным зеленым цветом с одной или несколькими желтыми полосами, если он не оголен.

Какого цвета провод заземления оборудования?

Заземляющие провода оборудования могут быть неизолированными, закрытыми или изолированными. Если они изолированы и имеют диаметр 6 AWG или меньше, заземляющие провода оборудования должны иметь сплошную внешнюю поверхность зеленого или зеленого цвета с одной или несколькими желтыми полосами.

Что такое гарантированное заземление?

Программа гарантированного заземления оборудования (AEGCP) специально разработана для охвата всех комплектов электрических шнуров и электрических розеток, которые не являются частью постоянной электропроводки в здании; включая любые электроинструменты и оборудование, которые могут быть подключены с помощью электрического шнура и вилки и доступны за…

Могу ли я использовать заземляющий провод 14 калибра в цепи 20 А?

14 AWG должен иметь защиту 15 А в соответствии с NEC 240.4 (D) (3). 14 AWG нельзя использовать в цепи с автоматическим выключателем на 20 А.

Нужно ли подключать заземляющий провод?

Заземляющий провод не является строго необходимым для работы устройства, но все же является важной особенностью. Этот провод предназначен для обеспечения прохождения электрического тока, если обычные пути недоступны. Это может быть связано с тем, что другие пути повреждены или для них слишком много электричества.

Что делать, если нет заземляющего провода?

Устройство будет нормально работать без заземляющего провода, поскольку он не является частью токопроводящей дорожки, по которой к устройству подается электричество.При отсутствии заземляющего провода условия опасности поражения электрическим током часто не приводят к срабатыванию выключателя, если в цепи нет прерывателя замыкания на землю.

Какого цвета провод заземления?

зеленый
По словам Марка Доусона, главного операционного директора Mister Sparky, «зеленые изолированные провода используются для заземления». Зеленый – самый распространенный цвет заземляющего провода, но также можно использовать «зелено-желтый» (зеленый провод с желтой полосой) и «оголенный» провод (медный провод без цветной изоляции).

Где в кодовой книге написано, какого цвета заземленный провод?

Заземленный проводник – Часть III Заземленный проводник обычно обозначается белым цветом, хотя он может быть серым. Если размер проводника 6 AWG или меньше, он должен быть однотонным или обозначаться тремя непрерывными цветными полосами по всей длине проводника.

Какого цвета провод заземления?

Зеленый
Зеленый, зелено-желтый и голый По словам Марка Доусона, главного операционного директора Mister Sparky, «зеленые изолированные провода используются для заземления.Зеленый – самый распространенный цвет заземляющего провода, но также можно использовать «зелено-желтый» (зеленый провод с желтой полосой) и «оголенный» провод (медный провод без цветной изоляции).

Какие бывают цвета заземляющего провода?

1 Зеленый – в США большинство заземляющих проводов будут зелеными или, по крайней мере, преимущественно зелеными. 2 Зеленый и желтый – в некоторых системах для заземления используется зеленый провод с желтой полосой. 3 Оголенный – если провод изначально не зеленый, это также может быть оголенный медный провод.

Что делать с заземляющим проводом?

На главной панели система заземления оборудования имеет одно или несколько основных соединений, которые связывают электрическую систему с землей, чтобы обеспечить путь к земле с низким сопротивлением.

Можно ли использовать зеленый провод как незаземленный?

Новые исключения допускают два уникальных обстоятельства: гибкие шнуры, в которых изоляция жилы является неотъемлемой частью шнура (например, шнур с молнией или шнур лампы) без заземляющего проводника оборудования, могут быть зеленого цвета (см. Изображение).Зеленый провод можно использовать как незаземленный (горячий) провод светофора.

Какая медь используется для заземления?

1. Медь без покрытия. Голая медь – один из наиболее распространенных типов медных проводов, используемых для заземления. Голую медь иногда называют просто заземляющим проводом. Этот тип медной проволоки не имеет какого-либо защитного покрытия, что делает ее полностью незащищенной, отсюда и название.

Для чего нужен зеленый электрический провод?

Зеленые провода предназначены для заземления электрической цепи.Они подключаются к клемме заземления в розетке и идут к шине заземления в электрическом щите. Таким образом, зеленые провода действуют как отказоустойчивые, давая электричеству место для утечки в землю, если находящийся под напряжением провод в цепи касается металла или чего-то другого, проводящего.

Что такое зеленые провода?

Итак, это то, что вы могли ожидать от цветных проводов и их значения: Белый – Белый провод – это то, что подключается к (вспомогательному) нагревателю в вашей системе.Желтый – желтый провод подключается к компрессору. Зеленый – зеленый провод подключается к вентилятору. Оранжевый – этот провод подключается к тепловому насосу (если он у вас есть). Красный – Теперь для этого может быть два отдельных провода. Синий – это ваш общий провод или С-образный провод.

Что такое заземляющий кабель?

трос заземления – швартовный трос; бежит с буя на якорь. трос – очень прочная толстая веревка из витой конопли или стальной проволоки.

Нужно ли заземлять зеленый провод?

Заземляющий провод должен быть в соответствии с Национальными правилами установки электрооборудования как неизолированный или, если он изолирован, зеленый или зеленый с желтой изоляцией.

Какой цвет провода используется для заземления оборудования?

Национальный электрический кодекс (NFPA 70 NEC) требует, чтобы заземляющий провод был оголенным. Если это изолированный провод, он должен быть зеленого или зеленого цвета с желтой полосой изоляции. Нейтральные провода белого или серого цвета. Стандартные цвета помогают упростить монтаж электропроводки и повысить безопасность.

Может ли провод заземления оборудования быть оголенным?

Заземляющие провода оборудования могут быть неизолированными, закрытыми или изолированными.Индивидуально покрытые или изолированные заземляющие проводники оборудования должны иметь сплошную внешнюю отделку зеленого или зеленого цвета с одной или несколькими желтыми полосами, за исключением случаев, разрешенных в другом месте в разделе 250.119.

Куда подключить зеленый провод?

Зеленые электрические провода Они подключаются к клемме заземления в розетке и проходят к шине заземления на электрической панели.

Для чего нужен зеленый провод заземления?

Зеленые изолированные провода часто используются для заземления.Винты заземления на электрических устройствах также часто окрашиваются в зеленый цвет. Никогда не используйте зеленый провод для каких-либо целей, кроме заземления, так как это может представлять серьезную угрозу поражения электрическим током для вас или специалистов, работающих с электрической системой вашего дома.

Можно ли использовать любой провод для заземления?

Тип

– да, но лучше всего использовать бескислородный многожильный провод, который предназначен для использования в автомобильной аудиосистеме, чтобы предотвратить появление помех и коррозию. Кроме того, с ним намного проще иметь дело, поскольку он намного более гибкий, чем сплошной провод.

Что лучше для заземления: одножильный или многожильный провод?

многожильные проводники лучше проводят электричество, чем сплошные.

Можно ли закопать провод заземления?

Минимальная глубина заглубления проводника заземляющего электрода не требуется. Рекомендуется закопать оголенный провод заземляющего электрода, чтобы уберечь его от повреждений, но в NEC нет ничего, что требует определенной глубины заглубления проводника заземляющего электрода.

Как проверить надежность заземления?

Этот тест можно выполнить с помощью простого тестера целостности цепи, такого как лампа и аккумулятор, звонок и аккумулятор, омметр или тестер розеток. Другой тест – это тест GFI, который необходимо выполнять на розетках и вилках, чтобы убедиться, что заземляющий провод оборудования подключен к соответствующему выводу.

Какие тесты необходимы для надежного заземления?

Выполните два требуемых OSHA теста для всего электрического оборудования: тест целостности и тест подключения клемм.

Что произойдет, если не подключить заземляющий провод?

Если земля не соединена (соединена) с нейтралью, или если системная земля не заземлена должным образом, будут существовать два плохих условия: нулевое напряжение не будет иметь опорного заземления, что может привести к неравномерным и неудобным напряжениям, которые может негативно повлиять на оборудование, но что более важно.

Что делать, если в моей распределительной коробке нет заземляющего провода?

Нет, у вас незаземленные кабели (двухжильные), значит, у вас нет заземления.Нет необходимости обрезать заземляющий провод в приспособлении, просто заверните его в шарик и поместите в коробку так, чтобы не было доступа к контактам под напряжением. Вы можете закрепить связку скотчем.

Можно ли установить GFCI только с 2 проводами?

GFCI отлично работает по двухпроводной схеме, просто обычный тестер не работает. Тестеру необходимо заземление, чтобы смоделировать утечку и вызвать ее срабатывание. Он все равно сработает, если есть реальная утечка тока или если вы используете кнопку тестирования устройства, для работы которой не требуется заземление.

Что делать, если нет заземляющего провода?

Знайте цвета своих электрических проводов | Promise Electric

Знай свои электрические провода Цвета

Если вы когда-нибудь видели спутанные провода за стенами, вы, несомненно, заметили, что в них проложены провода нескольких цветов. Каждый из этих проводов имеет особое предназначение, и перед тем, как вы начнете какой-либо проект по замене проводки, обязательно, чтобы вы четко понимали различия. Есть три категории электрических проводов: горячий, нейтральный или заземленный.

Горячий провод проходит под напряжением. Нейтральный провод создает цепь под напряжением вместе с горячим проводом, а заземляющий провод используется в качестве меры безопасности на случай, если горячий или нейтральный провод каким-либо образом соприкоснется с металлическими частями. Подключение металлических частей к заземляющему проводу исключает опасность поражения электрическим током в случае короткого замыкания.

Расшифровка цветов электрических проводов

При работе с цепью понимание цвета электрических проводов важно как для правильного функционирования цепи, так и для защиты от поражения электрическим током и других электрических опасностей.

  • Черные электрические провода: Черные провода используются во всех типах цепей. Их основное предназначение – проводить ток от источника питания к розетке. Черные провода никогда не используются для заземления или нулевого провода. Вы должны проявлять особую осторожность при обращении с этими проводами, так как черный провод горячий и должен считаться находящимся под напряжением. Эти провода часто используются в качестве ножки переключателя, которая передает питание на переключатели и розетки. Чаще всего они встречаются в жилых домах и объектах недвижимости.
  • Синие и желтые электрические провода: Синие и желтые провода чаще всего встречаются в коммерческой недвижимости и используются, поскольку провода под напряжением протягиваются через канал кабелепровода. Эти провода несут питание, но их нет в розетке, они используются в более сложных цепях между переключателями и полюсами. Желтые провода обычно используются для подключения потолочных вентиляторов и структурного освещения, а синие провода обычно используются для трех- или четырехпозиционных переключателей
  • Белые и серые электрические провода: Белые и серые провода являются нейтральными и служат соединителем для нейтральной шины.(проводящая металлическая часть, которая притягивает и распределяет электрический ток по цепи). Белые провода используются в жилых домах, а серые – в коммерческих. Белый и серый провода должны быть соединены с другими белыми и серыми проводами. Примечание: белый провод, отмеченный черной или красной лентой, функционирует как горячий провод и больше не является нейтральным.
  • Зеленые электрические провода: Зеленые провода подключают клемму заземления (розетку) к шине заземления (электрическая панель).Их назначение – заземлить электрическую цепь. Эти провода подключаются только к другим зеленым проводам и служат в качестве предохранителя, позволяя избежать выхода электричества. Они могут нести сильное течение, будьте осторожны.
  • Красные электрические провода: Красные электрические провода находятся в многожильном кабеле с оболочкой. Эти провода обычно используются для коммутации проводов и подключения проводных дымовых извещателей. Вы можете соединить два красных провода вместе или красный провод к черному проводу.Красные провода горячие.

Конечно, большинство экспертов рекомендуют никогда не прикасаться к электрическим проводам, если у вас нет знаний в области электрических услуг. Поэтому, хотя вышеизложенное может помочь вам определить, на что вы смотрите, не рискуйте получить удар электрическим током или шок – обратитесь к профессионалу. Promise Electric – один из ведущих электриков в жилом и коммерческом районе Сарасоты, и мы будем рады прийти к вам домой для консультации.

Наши клиенты могут рассчитывать на честность в том, как мы ведем свой бизнес, компетентность в наших рекомендациях, качественную установку и обслуживание, а также на исключительное обслуживание клиентов.

Расшифровка значений цветов проводов

Электрические провода окрашены в специальный цвет, чтобы можно было легко определить их назначение. (Переписать) Цвет определяет, что провод делает с электроприборами и домашними цепями и как с ними следует обращаться. Он также определяет, какой порт он занимает в сокете.

Три наиболее часто используемых цвета: красный, черный и зеленый. Их использование:

Красный: Красный провод обозначает фазу в цепи и является проводом под напряжением и не может быть подключен к другому красному или черному проводу.Он часто используется как ножка переключателя, в которой провод идет от нижнего вывода переключателя, и когда переключатель включен, провод становится горячим. Это ножка, с помощью которой можно включать или выключать нагрузку (нужно переписать в более простой форме)

Черный: Черные провода – это нейтральные провода, и этот провод подключается к нейтральной шине внутри электрической панели. Шина – это токопроводящий кусок металла, используемый для распределения. Черный провод можно подключить к другому черному проводу, и, поскольку он нейтральный, он несет заряд.Заряд – это несбалансированная нагрузка, то есть обратный ток, который течет обратно в электрическую панель.

Зеленый: Зеленые провода – это провода заземления в цепи. Зеленый провод можно подключать только к другому зеленому проводу. Заземляющий провод не предназначен для освещения или вентиляторов и используется в основном для розеток, например, в случае кондиционеров, газовых колонок и других устройств с большой нагрузкой. Переключатели обычно имеют только два провода, т.е. нейтраль и фазу. Зеленый провод обеспечивает путь к земле для электрического тока в цепи, поскольку он подключается к большой медной пластине, закопанной в земле шкафа счетчика общества.

Понимание цветовой кодировки проводов – это информация, которую следует учитывать перед тем, как обращаться с ними. Цветовая кодировка различается в каждой стране, поэтому лучше сначала проконсультироваться у профессионала, прежде чем приступать к практическому применению.

ZRD FAQ – Цветовая маркировка морских проводов постоянного тока

.
Цвет Товар Применение
Зеленый Система склеивания Соединительные провода (если изолированные)
Желтый или Черный Земля Возврат, отрицательная сеть
Красный Основные источники питания Положительная сеть (особенно без предохранителей)
Желтый с красным Пусковая цепь Пусковой переключатель к соленоиду
Желтый Поле генератора Генератор к полевой клемме регулятора
Коричневый с желтым Трюмные воздуходувки Предохранитель или переключатель вентилятора
Темно-серый Навигационные огни Предохранитель или выключатель света
Тахометр Датчик тахометра к датчику
Коричневый Якорь генератора Якорь генератора к регулятору
Индикатор заряда генератора Клемма генератора или генератора
Вспомогательная клемма регулятора
Насосы Предохранитель или переключатель насосов
Оранжевый Подача дополнительных принадлежностей Амперметр для генератора переменного тока или выход генератора
и принадлежности
Предохранители или переключатели
Общая подача Распределительная панель к дополнительному переключателю
Фиолетовый Зажигание Замок зажигания на катушке и электрические приборы
Приборы
Подача прибора Электрические инструменты распределительной панели
Темно-синий Кабина и приборы Предохранитель или переключатель на освещение
Голубой Давление масла Датчик давления масла к манометру
Желто-коричневый Температура воды Датчик температуры воды к манометру
Розовый Датчик уровня топлива Датчик уровня топлива к манометру
.

Добавить комментарий

Ваш адрес email не будет опубликован.
