Монтаж электрощитка на столбе -

Как установить щит учета на опоре, не нарушая правил

Организационные вопросы

Прежде всего, следует учитывать, что электросетевая компания выполняет подключение непосредственно к электросетям только при условии соблюдения всех требований по установке щита учета и оформлении всех необходимых документов.

Следовательно, первым этапом является составление проекта и утверждение его в электросетевой организации. Как правило, в организации есть типовые проекты подключения к электросетям и перечень требований относительно выбора номинала защитных аппаратов, типа электросчетчика, сечения вводного провода (кабеля), типа и конструктивного исполнения корпуса учетно-распределительного щитка, а также требования по монтажу самого щитка на опоре либо в другом месте. Возможно, по требованию снабжающей организации потребуется подключение счетчика к автоматизированной системе коммерческого учета электроэнергии (АСКУЭ).

Нередко возникают ситуации, когда после приобретения вводного кабеля, установки щита, прибора учета и необходимых защитных аппаратов без предварительного согласования, энергоснабжающая организация отказывает в подключении к электросети и приходится устранять ошибки в монтаже либо заново приобретать новый электросчетчик, защитные аппараты и другие элементы.

Поэтому если у вас уже есть готовый проект, то прежде чем приобретать необходимые конструктивные элементы и приступать к монтажу электрощита, следует согласовать проект в снабжающей организации.

Классификация щитов

Щит учета может иметь различное конструктивное исполнение: в виде небольшого бокса, рассчитанного на установку прибора учета и защитного аппарата либо в виде полноценного шкафа, в котором может быть установлено несколько защитных аппаратов и другие вспомогательные элементы для распределения электроэнергии (учетно-распределительный и групповой учетно-распределительный щитки).

Щитки также классифицируется по степени защиты корпуса от негативных воздействий влаги и посторонних предметов, в том числе и пыли. В данном случае щит устанавливается на опоре (столбе), то есть вне помещений, поэтому корпус такого щита должен иметь степень защиты не ниже IP54. Также выбирая корпус учетно-распределительного щитка нужно учитывать возможность его эксплуатации в температурном диапазоне местных условий окружающей среды.

Корпус щита учета для установки вне помещений должен иметь запирающее устройство, а на самом корпусе должно быть прозрачное окно для возможности беспрепятственного съема показаний представителями энергосбыта.

Правила установки щита учета

Приведем нормы на установку электрического щита согласно ПУЭ 7. Согласно главе 1.5, п. 1.5.29, расстояние от поверхности земли (пола) до клемм прибора учета должно быть в пределах 0,8-1,7 м. Сам щит может устанавливаться, как на опоре (столбе), так и на трубостойке – в данном случае все также зависит от требований снабжающей организации.

Электрический счетчик должен быть защищен предохранителями или автоматическими выключателями. При этом расстояние от электросчетчика до защитных аппаратов не должно превышать 10 м.

Часто потребители не соблюдают требования относительно выбора номинала защитных аппаратов, что может привести к повреждению счетчика. А в случае превышения допустимого лимита мощности у нескольких потребителей может привести к нежелательной перегрузке на питающей линии в целом, что влечет за собой возникновение аварийных ситуаций в электрической сети.

Поэтому в большинстве случаев снабжающая организация устанавливает щиты учета с возможностью установки автоматического выключателя. Автоматический выключатель, во-первых, осуществляет защиту самого электрического счетчика от перегрузки, во-вторых, он лимитирует нагрузку в соответствии с договором по электроснабжению дома, в котором, как правило, указывается выделенная мощность. Автоматический выключатель устанавливается и подключается при подключении к электросетям, а сам щиток пломбируется для предотвращения самовольной замены автомата, а также несанкционированного вмешательства в работу измерительного прибора.

Щит учета устанавливается только на устойчивую и надежную опору при помощи специальной скобы и других элементов для монтажа, которые есть в комплекте к щитку или которые нужно приобрести дополнительно.

Также в целях защиты от повреждения или вмешательства снабжающая организация может выполнить установку щитка учета на опоре (столбе) на высоте более 1,7 м.

Заземление электрощита

Очень часто возникает вопрос о том, как заземлить электрощиток. В данном случае в первую очередь также необходимо руководствоваться требованиями снабжающей организации.

В случае отсутствия требований необходимо заземлить щиток с учетом системы заземления электрической сети. Большинство потребительских сетей имеют систему заземления TN-C, которая предусматривает объединение нулевого и защитного проводников в проводник PEN на всей протяженности линии. Точка разделения данного проводника на защитный заземляющий и нулевой проводники осуществляется в щите до самого электросчетчика, а после разделения система заземления называется TN-C-S. По правилам PEN-проводник имеет несколько повторных заземлений на опорах на всей протяженности линии и в конце, в самом щите учета на опоре (столбе) он также заземляется.

PEN-проводник соединяется с металлическим корпусом электрощита, а щиток, в свою очередь, присоединяется к предварительно монтированному заземлителю (заземляющему контуру) при помощи заземляющего проводника.

Сечение провода для заземления должно быть не меньше сечения вводного питающего кабеля.

Но важно учитывать, что заземление домашней проводки и PEN-проводника в частности может быть не только бесполезным, но и опасным. Если питающая линия находится в неудовлетворительном техническом состоянии, а повторные заземления PEN-проводника на опорах (столбах) линии не соответствуют требованиям, то в случае разрыва PEN-проводника на корпусе заземленного щита может появиться опасный потенциал. При этом по заземляющему проводнику и по контуру заземления будет протекать уравнительный ток, который может привести к повреждению вводного кабеля.

Следовательно, если заземление питающей линии не соответствует требованиям, предъявляемым к заявленной системе заземления электрической сети, то лучше использовать совмещенный проводник PEN вводного кабеля исключительно в качестве нулевого вводного провода. При этом можно реализовать своими руками систему заземления ТТ, то есть монтировать индивидуальный заземляющий контур проводки и заземлить на него металлический корпус электрощитка.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается установленный заземленный щиток на столбе:

Вот собственно и все рекомендации, которые мы хотели вам предоставить. Надеемся, теперь вы знаете, как происходит установка щита учета на опоре согласно ПУЭ и какие требования предъявляются к данному виду работ. Надеемся, предоставленная информация была для вас полезной и интересной!

Строительство дачи в СНТ. Часть 33 — Вводной щит на столбе

Пришло время для переделки вводного щита на столбе.
Для вех членов СНТ выделена мощность 4кВт. Не знаю с чем связано такое ограничение — вроде как повсеместно всем выделяют уже без проблем по 10-15кВт.
Как бы то ни было — сети у нас практически новые, проведены СИПом.

Я договорился об увеличении мощности в два раза. В результате по договору с Энергосбытом будет фигурировать ввод на одну фазу 8кВт.
Ввод в дом будет проложен кабелем ВВГнг 3х16 в технической ПНД трубе.
Заземление по системе TN-C-S.

Переделку вводного шкафа самостоятельно мне запретили мотивируя это тем, что щит не примут и эту переделку должен осуществлять электрик.

Для щита было приобретено:
— вводной автомат на 40А от легран
— селективное УЗО на 300мА от АВВ
— автомат на дом на 40А от АВВ
— автомат на 25А от АВВ для дополнительного щита на участке (для сварки и т.п.)
— распределительный блок РБП-95 для организации разветвления PEN
— клемма М10/10 для вывода провода заземления для кабеля, который будет впоследствии подключаться к автомату на 25А
— монтаж проводился проводом ПВ3 10 квадратов в двойной изоляции.

Счетчик остался прежний — Меркурий 200.02

Кабель для подключения на столбе был проложен заранее и ждал своего часа.
К столбу была подкопана траншея в которую и был уложен кабель. Сверху для защиты я уложил специальные плиты чтобы в будущем не пробить его ломом или лопатой.

Об этих плитах я рассказывал здесь.

На ПНД трубу я надел металлическую трубу, которую предварительно покрасил серым цветом.

В металлическом щите с помощью «сверчка» (приспособления для резки металла с помощью дрели) расширил отверстия для сальников.
С помощью ступенчатого сверла было сделано дополнительное отверстие для ввода кабеля СИП. Под него сальник не ставили — щит настолько не герметичен, что смысла особого в нем нет. Отверстие и гофру обработали чтобы кабель не был поврежден краями.

Схема щита на столбе получилась такой:

Поскольку три модуля использовались от АВВ, то для их соединения я взял обычную шину. Это позволило сделать монтаж компактным и не надо было возиться с кабелем для их соединения.
Единственное, что при использовании шины ввод кабеля в УЗО пришлось делать снизу, а не сверху. Но это не критично — можно делать и так.

Блок РБП-95 использовался для того, чтобы не рвать кабель PEN, а просто пропустить его насквозь срезав изоляцию.


Подключение земли делалось обжатым проводником провода ПВ3 16 квадратов.
Обжимали ручным гидравлическим прессом от КВТ ПГР-70.
Крепили болтами М8 прямо на распределительный блок РБП-95 — на фото видно крепление.

Поскольку щит использовался старый — тот что уже был ранее на столбе, то для внутреннего успокоения и от «пионеров» было решено сделать внутреннюю открывающуюся/закрывающуюся дверцу из дюрали.

Обрезок дюраллюминия у меня был, как и уголки, которые я с помощью заклепок прикрепил к внутренним боковым поверхностям шкафа отступив от края 2,5см.

Получилось что дверца находится чуть НАД автоматами, но это не препятствует их управлению.
Так получилось от того, что вводной кабель 3х16 настолько «дубовый», что дополнительно прижать его чтобы можно было опустить самодельную дверцу-пластрон ближе к автоматом не получилось.

Ну да не страшно.

Приклепанные уголки размером 20х40мм.
С левой стороны на уголок я перед его установкой в шкаф приклепал еще один уголок — чуть поменьше размером для того, чтобы нормально закрывался замок — чтобы язычок от замка плотненько подходил.

Вот на фото как раз видно как прикреплен второй уголок.

С правой стороны к уголку приклепал пару петель и к ним уже прикрепил дюралевую дверцу-пластрон:

Перед установкой уголков сдвинул счетчик вправо — поближе к вводному автомату, чтобы уголок слева не перекрывал дисплей счетчика.
Из блока РБП-95 вывел провод 10 квадратов на клемму М10/10 для подключения земли кабеля, который будет подключаться к автомату В25А.

В завершение приклеил наклейку:

Для повторного заземления вбил рядом со столбом уголок 63х63 на 2м и соединил его с имеющимся. История умалчивает о том на какую глубину забит старый уголок.
Соответственно крепления были перенесены на новый уголок.

Осталось сделать более менее нормальное крепление трубы к столбу и провести заземление дверцы щитка.

В дом кабель будет приходить в данный распределительный щиток:

И уже после него будет располагаться основной щит.

Впоследствии было сделано дополнительное заземление дверц шкафа — как основной, так и дополнительной.

Установка вводного щита на опоре

Вступление

Одним из вариантов, устройства абонентского ответвления к частному дому, является установка вводного щита с блоком учета электроэнергии (электросчетчиком) на опоре отвода. Другими слова, на опоре линии электропередачи, от которой делается отвод к дому, ставиться водной щит с вводным автоматом и счетчиком учета и необходимыми электротехническими устройствами.

При установке щита на опору возможно понадобятся сварочные работы. Можно заказать сварочные работы любой сложности в Санкт-Петербурге, для этого нужно перейти на сайт.

Установка вводного щита на опоре — правовой вопрос

1. Во-первых, абонентский отвод делается с разрешения энергоснабжающей организации и утвержденного ей же, проекта. В такой ситуации, вполне возможно, с их стороны, как запрещение такой установки, так и наоборот, настоятельная рекомендация такой установки вводного щита.

Именно по этому, можно увидеть целые поселки с однотипными установками вводных учетно-распределительных щитов на опорах возле домов или совсем наоборот.

2. Во-вторых, Нет нормативных документов, в которых было бы запрещено и даже не рекомендовано, устанавливать вводные устройства со счетчиком учета на опорах абонентских отводов.

Конечно, администрациям всех уровней, выгодно, когда счетчики учета стоят вне жилых помещений и доступны для контроля в любое время и не зависят от настроения хозяина дома, впускать или не впускать проверяющего. Такая установка, хоть как то можно бороться с воровством электроэнергии.

Установка вводного щита на опоре, нормативы, правила, советы

Сначала нормативы:

Согласно ПУЭ (изд. 7), расстояние от пола (земли) до клемм электросчетчика должно быть не более 1700 мм;

Для замены счетчика и безопасной его эксплуатации, до счетчика нужно установить коммутационный аппарат или предохранители. (ПУЭ 1. 5.36). Кстати, в этом же пункте, указано, что расстояние от коммутационного аппарата до счетчика должно быть не больше 10 метров. То есть, если от опоры до дома меньше 10 метров, возможна установка вводного щита на опоре, а счетчик на фасад дома или в доме.

Важно! Обращу ваше внимание, что до счетчика ставят не автоматы защиты (автоматические выключатели), а рубильник или предохранители.

Теперь рекомендации энергетических компаний

Как вы понимаете, энергетические компании, продающие электроэнергию, заинтересованы только в одном, чтобы у них не воровали электроэнергию, отсюда и рекомендации.

  • Узел учета электроэнергии должен ставиться вне помещения, на фасаде дома или на специальной стойке, в том числе опоре;
  • Шкаф узла учета должен запираться;
  • Шкаф узла учета и стойка должны быть повторно заземлены;
  • Нулевой провод также повторно заземляется;
  • В шкафу учета должен быть установлен автомат защиты, после счетчика, для защиты питающей линии;

А теперь совсем желаемый совет энергокомпаний:

  • В шкафу должен стоять электронный электросчетчик с импульсным выводом, и контролером, передающим данные в автоматическом режиме на ТП (трансформаторную подстанцию).
  • Кроме этого запорное устройство шкафа должно иметь герконное реле, которое также передает данные, когда этот шкаф учета открывали. Это я описал, желание всех продающих компаний и контролирующих органов поставить везде систему АСКУЭ (автоматическая система контроля учета электроэнергии).

Установка системы АСКУЭ в коттеджном поселке

Как дело обстоит на практике

На практике:

  • Установка вводного щита на опоре, в цивилизованных поселках выдерживают до 1700 мм. Высоту установки в малонаселенных поселках, поднимают до 2500 мм.
  • Для спуска кабеля к щиту и подъема его обратно для воздушного ввода в дом, не используют провода СИП, а используют кабель ВВГ. Сам кабель прочно закрепляют на опоре, пряча его в защитных трубах. При подземном вводе в дом, кабель ВВГ опускают в трубах до щита, а после щита, кабелем ВВбШв в трубе, уходят в траншею.
  • Во вводном устройстве, кроме установки вводного рубильника (до счетчика) и автоматов защиты (после него), нужно поставить устройства для защиты от перенапряжения (УЗИП).

Установка счетчика на столбе в пластиковом щите

Очередная работа по выполнению технических условий ПАО МОЭСК установка счетчика на столбе в д. Петрово Ступинского района. Электромонтажные работы проводились согласно требованиям МОЭСК и ПУЭ. Главной особенностью стало применение пластикового щита вместо металлического.

Установка счетчика на столбе — как выполнялись работы.

  1. Выезд на объект для замеров
  2. Выбор материалов для монтажа
  3. Закупка необходимых материалов
  4. Электромонтажные работы
  5. Пусконаладочные работы

Выбор материалов для монтажа

Выполнение ТУ 15 кВт заключается в установке счетчика на столбе на границе участка. В щите собирается схема учета электроэнергии. Перед нами стояла задача выбрать электрощит защищённый от атмосферных воздействий, а также от коррозии.

Пластиковый электрощит для ТУ 15 кВт Электрощит для уличного монтажа Уличный пластиковый электрощит

В данной работе мы применили электрощит из пластика сшитого стекловолокном. Преимущества такого электрощита при выполнении ТУ 15 кВт:

  1. Защита от влаги и пыли IP 67
  2. Стойкость к коррозии
  3. Прочный корпус
  4. Удобство монтажа
  5. Герметичный ввод кабеля
  6. Низкая цена
  7. Стильный дизайн

Кабельный ввод выполнен с помощью гермовводов, что обеспечивает защиту от влаги.

Автоматические выключатели выбирались исходя из безопасности и надёжной работы, а также качество исполнения. Автоматы фирмы ABB соответвуют таким параметрам.

Счетчик Меркурий 231 AT 01 I, многотарифный 3-х фазный на ток 60А.

Бокс на 4 модуля для пломбировки электроснабжающей организации. Провод монтажный Пв1 диаметром 6 мм.

В качестве кабеля используется провод СИП 4 4*16, а также арматура СИП для его монтажа. Анкерный зажим СИП DN 123 и ответвлительный зажим P 645.

Кронштейн изготавливается из металлического перфорированного профиля 40*20. Крепится профиль с помощью шпилек диаметром 8 мм.

Электромонтажные работы по установке счетчика на столбе

Пластиковый электрощит крепится с помощью болтов к кронштейну. Высота установки электрощита делается на уровне 1.7 м, согласно требованиям МОЭСК и ПУЭ.

После того как электрощит закреплён на кронштейне, начинаются работы по электромонтажу. Прокладывается провод СИП от щита до верха опоры ЛЭП с помощью арматуры для монтажа СИП. Анкерные зажимы DN 123 крепят провод с одной стороны к траверсе опоры, а с другой к кронштейну. Для регулирования натяжки провода применяется талреп .

СИП заводится в пластиковый электрощит при помощи гермовводов.

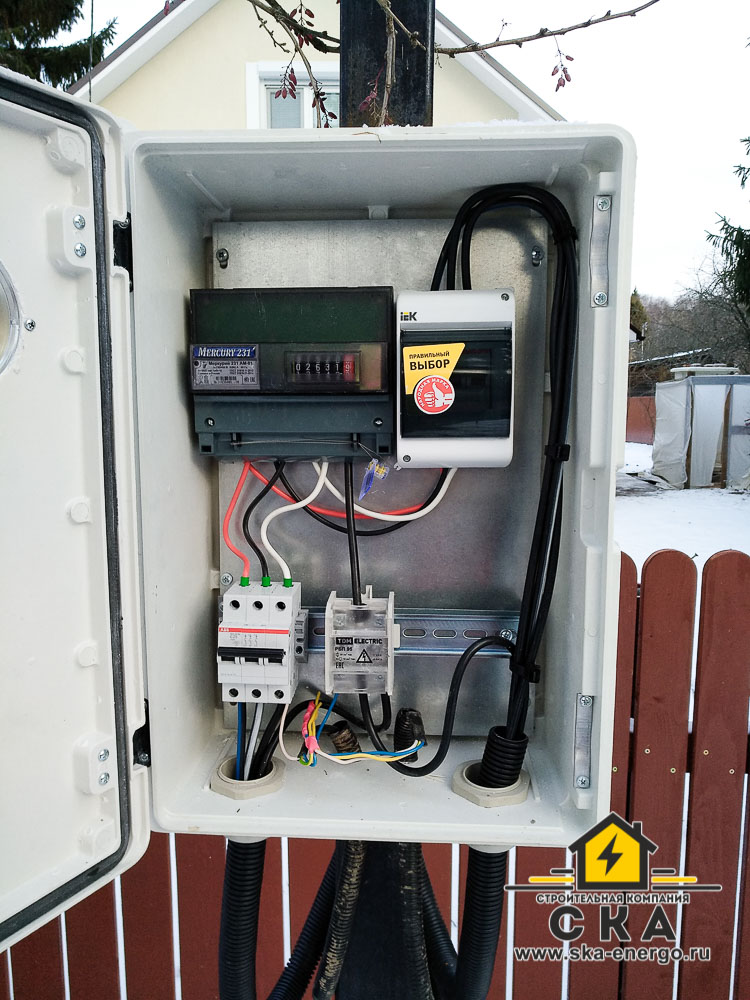

На монтажной панели электрощита собрана схема учета электроэнергии. Вводной автомат ABB Sh303L C25, счетчик электроэнергии Меркурий 231 AT 01I, а также выходной автомат ABB Sh303L C25.

Фазные проводники подключаются к вводному автомату, а нулевой к клемме счетчика электроэнергии.

После этого при помощи ответвительного зажима P 645 СИП подключается к электросети 380 В. Необходимый момент затяжки достигается за счёт срыва гайки прокалывающего зажима.

Установка счетчика на столбе — пусконаладочные работы

Заключительным этапом работы по установке счетчика на столбе является проверка работы электрооборудования. Тестером измеряется напряжение в сети. Отдельно проверяется работоспособность счетчика, а именно исправность счетного механизма и индикатора.

Если Вам необходимо выполнить электромонтажные работы, Вы можете вызвать электрика в Ступино Кашире и Ступинском Каширском районе. Обратиться за консультацией оставив заявку позвонив по телефону, а также напишите мне на WhatsApp. Спасибо за внимание, скоро будут новые работы. Удачи Вам.
