Клеммы Ваго: последние отзывы, фото

Быстроразъемные клеммы «Ваго» уже давно известны по всему миру как надежные приспособления для осуществления максимально быстрого монтажа электропроводки медным одножильным либо же многожильным кабелем. Также эти изделия работают с алюминиевыми проводами или любыми их комбинациями. При этом при монтаже нет необходимости в использовании дополнительных инструментов или материалов. Все те, кто использовал клеммы «Ваго», отзываются о них строго положительно. Итак, давайте посмотрим, что особенного в этих приспособлениях.

Немецкий бренд WAGO является одним из самых крупных производителей быстроразъемных клемм, а также безвинтовых пружинных соединителей, которые обеспечивают максимально качественное соединение различных проводов.

Преимущества и недостатки технологии

Клеммы «Ваго» представляют собой плоскопружинные зажимы. Приспособление имеет массу серьезных преимуществ. Так, для каждого провода имеется отдельный зажим. Это позволяет осуществлять монтаж максимально быстро и аккуратно. Также серьезное преимущество – это высокий уровень безопасности в процессе эксплуатации. Производитель исключает любую возможность случайного прикосновения к проводам. Монтаж с этими клеммами не зависит от физической силы мастера, выполняющего работу, и от его квалификации. Пружинные клеммы «Ваго» адаптируются под сечение проводов, а усилие зажима является самым оптимальным. Поэтому полностью исключены любые повреждения и деформации в соединяемых кабелях. Соединение очень надежное, отличается высокой устойчивостью к вибрациям и ударам.

В месте, где провода контактируют друг с другом, полностью исключено окисление за счет газонепроницаемости. Приспособление довольно компактно. Нет необходимости в каком-либо обслуживании в процессе эксплуатации. К недостаткам можно отнести лишь один момент, но он относится к любым быстроразъемным соединениям: устанавливать эти клеммы «Ваго», как и любые другие, следует в доступном месте.

Технические особенности

Для производства этих изделий применяется специальная электролитическая медь. Ее особенность в том, что она проходит технологию лужения. Пружина сделана из хромоникелевой стали. Носители токопроводящих деталей изготавливают из поликарбоната. В зависимости от типа клеммы, они могут пропускать токи от 6 А до 232 А. Рабочее напряжение составляет от 100 до 1000 В. Сечение проводов – от 0,08 до 95 мм2.

Клемма с полнопружинным зажимом

Эти решения предназначены для осуществления быстрых монтажных работ электрической проводки. Приспособление можно использовать только один раз. Но мастера-электрики утверждают, что хоть изделие и одноразового использования для одножильного жесткого провода, клемму вполне можно применить несколько раз. При этом качество соединения немного ухудшится, но незначительно. Сколько держит контакт клемма «Ваго», зависит от того, сколько раз ее использовали.

Можно соединять и предварительно обжатые в наконечники многожильные провода. Наиболее популярная модель в таком исполнении – это «Ваго 773». Выпускают эту клемму в двух исполнениях.

Так, существует вариант с вставкой, при помощи которой можно соединять медный провод, имеющий сечение от 1 до 2,5 мм2, в распределительных щитах. Изделие позволяет соединить 2, 4, 6, 8 шнуров в зависимости от модели. Приспособление изготавливается в прозрачном корпусе, оснащенном для удобства цветными вставками. Каждая из них будет соответствовать определенному количеству подключений. При этом ток должен быть не выше 25 А.

Также выпускается модель 773-173. Отличие ее в том, что она рассчитана на токи до 41 А. Можно осуществить три соединения, а провод может иметь сечение от 1,5 до 6 мм2. Для того чтобы соединять алюминиевые проводники друг с другом или с медными проводами, используется клемма с термопастой «Ваго». Корпус такого изделия черный либо серый. Для соединения меди с алюминием из гнезда для медного провода удаляется паста. Изделия 773-302-308 предназначены для 2-8 подключений. Используемые провода могут иметь сечения от 0,75 до 2,5 мм2. Максимально допустимый ток составляет 25 А. Модель 773-503 рассчитана на три соединения. При этом сечение провода может быть от 1,5 мм до 4 мм2, а ток – 32 А.

Приспособления этой серии применяются для того, чтобы минимизировать падения напряжений в проводниках, имеющих большую длину, в системах силового монтажа, подключений параллельных розеток.

Клеммы Cage Clamp

Эти модели оснащены инновационным зажимом Cage Clamp. Приспособление предназначено для использования в распределительных коробках, а также для монтажа осветительного оборудования. Если используется многожильный проводник, тогда нет нужды в наконечниках. Медные проводники могут быть одно- или многожильными. Сечение может составлять от 0,08 до 35 мм2. Провода можно соединять в любых комбинациях. Среди преимуществ данной серии с этим уникальным зажимом – простота монтажа, а также надежность соединений. К недостаткам клемм “Ваго” отзывы относят достаточно высокую цену.

Применение

Клемму можно использовать с индуктивными датчиками движения, для подключения электрических моторов, осветительного оборудования, в том числе и специального, для электрических машин, насосов, электросчетчиков. Также данная система популярна в системах типа «теплый пол», в электрической отопительной технике, в слаботочных переговорных устройствах и системах управления дверями. Ну и, конечно, данный продукт незаменим при временных подключениях.

Особенности серии

Изделие производится без пасты и предназначено для комбинированного соединения различных проводов с сечением от 0,08 до 4 мм2. При этом допустимый ток составляет 35 А, а максимальное напряжение составляет до 380 В. Взгляните, как выглядят клеммы “Ваго” – фото позволяет убедиться в правдивости описания.

Чтобы при помощи клеммы соединять алюминиевый провод, необходимо приобрести пасту и нанести ее в соответствующие гнезда. Модели 222-412-415 многоразовые. Клеммы «Ваго 224» предназначены для быстрого подключения осветительных устройств без необходимости применения инструментов. Изделие надежно защищает от оголенных проводов. Клемма может соединить два либо три провода из меди или алюминия с сечением от 0,5 до 2,5 мм2. В гнезде для алюминиевого шнура содержится паста.

Fit-Calm

Это также инновационная разработка компании. Здесь используется специальный врезной контакт. Отзывы говорят, что он помогает выполнять монтаж без необходимости зачистки проводников. Это делает монтажные работы еще проще и быстрее.

Бытовые клеммы

Для бытового использования можно применить модели из групп 222, 224, а также 773. Изделия из серий 243 и 862 используются значительно реже.

Как использовать

Быстрый монтаж – это главный плюс, которым обладают клеммы «Ваго». Как монтировать, мы сейчас посмотрим. Одна клемма является одним контактом. При использовании модели из серии 773 провод очищают от изоляции на длину 12 миллиметров и вставляют в гнездо – все, дело сделано. Модель 222 ничем не отличается. Но провод зачищают на 10 мм, а чтобы вставить в гнездо, необходимо открыть оранжевый рычажок.

Главное – правильно подобрать сечение проводов и рассчитать нужный клеммник исходя из мощности и токов. Если выбрать приспособление наобум, то это может статьи причиной того, почему плавятся клеммы «Ваго» на люстре.

Опыт использования

Отзывы отмечают многоразовость клемм. Их можно использовать с разными типами проводов. Гарантийный срок службы – более пяти лет. Однако, что касается клемм, предназначенных для проводов с сечением более 2,5 мм2, нужно внимательно относиться к монтажу. Да, в конструкции имеется специальная пружинка. Но если провод будет слегка перекошен, кривоват или деформирован, площадь контакта будет минимальной. В результате клемма нагревается. С повышением силы тока возможны оплавления. Поэтому чем толще провод, тем внимательнее нужно проверять крепеж. Важное условие – максимально плотное прилегание элемента к площади контакта. Только так клемма не будет перегреваться и сможет терпеть повышенные нагрузки.

Заключение

Итак, мы выяснили, что собой представляют клеммы “Ваго”. Как видите, это очень удобный способ соединения проводов с разным сечением. Отзывы положительно характеризуют данную продукцию.

Стоит ли применять для соединения проводов wago клеммники?

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла. Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

  • простая технология;
  • доступные материалы.

Минусы:

  • нельзя соединять провода из алюминия и меди;
  • не очень качественная стыковка.

Такой вариант подходит для временной проводки.

Скрутка проводов

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

  • зачистить изоляцию на 4 см;
  • раскрутить проводники на 2 см;
  • соединить до стыка незакрученных жил;
  • закручиваются провода только пальцами;
  • затянуть скрутку можно при помощи плоскогубцев;
  • оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

  • обесточить дом или квартиру;
  • очистить проводки от изоляции на 4 см и более;
  • раскрутить проводки на 2 см;
  • соединить до стыка нераскрученные провода;
  • закрутить жилы пальцами;
  • затянуть скрутку плоскогубцами;
  • заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой. Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

Пример 3. Ремонт распределительного узла

В этой (коробкой не поворачивается назвать) … В этом кубле проводов есть всё – и ввод из подъезда (проводки тоньше полторашки, переходящие в алюминий, переходящий в ШВВП с однослойной изоляцией, и провода жесткие, и гибкие, и медь, и люминь.

Как это работало? Не знаю. Хозяин вызвал меня, когда сам устроил КЗ, и пол квартиры осталось без напряжения. При этом подъездный советский автомат 25А не сработал, что закономерно.

Я временно восстановил питание (отгорели провода), применив два Ваго (222 и 773, можно рассмотреть в верхней части фото):

Ремонт старой алюминиевой электропроводки. Самое ужасное, что люди жили с этим много лет, это было просто заляпано штукатуркой, и автомат стоял на 25А!

Через пару дней пришёл ещё раз, для начала выкинул всё лишнее, и разобрался, что откуда и куда. Провода из подъезда тоже выкинул, буду потом прокладывать новые:

Ремонт старой алюминиевой электропроводки. Слева провода – свет туалет и питание всей квартиры. Вниз – выключатель туалет и ванная. Справа – свет ванная и питание кухни.

Теперь, используя отрезки жесткого медного провода и клеммники Ваго на разное количество и разные виды проводов, собираю схему:

Ремонт старой алюминиевой электропроводки. Снизу подходит кабель ВВГ3х2,5 из подъезда. Использованы Wago 222, Wago 773 с пастой и без.

Вот что получилось в итоге:

Ремонт старой алюминиевой электропроводки. Ваго выручают здорово!

Конечно, если всё делать по уму, надо полностью менять проводку во всей квартире. Но такая задача передо мной не стояла.

Я спокоен за свою работу и эту квартиру, особенно учитывая то, что питается она теперь через автомат 16А. А самые мощные потребители – стиральная машинка и холодильник.

Рекомендации по установке

Есть правила по процессу монтажа клеммников. Их соблюдение не вызывает сложностей. Однако в будущем они способны избавить от кучи проблем. Рекомендации следующие:

У проводки желательно сохранять запас в 3–5 см для последующей замены клеммника.
Соединения Ваго должны быть доступны для осмотра.
Не стоит превышать номинальный ток клеммника

Лучше приобретать его с двойным запасом по мощности.
При зачистке кабелей удобно использовать отметки длины на самом клеммнике.
При хранении и эксплуатации зажимов важно изолировать их от влаги.. Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать

Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем

Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать. Ваги, используемые для освещения, практически не нуждаются в проверке.

А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем.

Клеммники Ваго не вызывают нареканий при соблюдении правил их монтажа и нагрузочных характеристик. Если на упаковке с зажимом сказано, что он рассчитан на ток в 20 А, то его уверенно можно применять в цепях до 10 А. Двухкратный запас гарантирует надежную многолетнюю работу устройства.

Большинство людей применяют ваговские клеммники для разводки освещения в квартире. В этом случае токи редко превышают несколько ампер, особенно если использовать современные светодиодные лампочки. Поэтому ваги, даже если они дешевые, вполне справляются с этими задачами.

Достоинства клеммников

Wago клеммники обладают внушительным рядом преимуществ:

  1. Во время эксплуатации они не требуют никакого технического обслуживания.
  2. Для каждого из соединяемых проводов имеется отдельный клеммный зажим.
  3. Соединение не требует дополнительной изоляции.
  4. Во время эксплуатации самозажимные клеммники такого типа абсолютно безопасны, так как полностью исключают возможность прикосновения человека к токоведущим частям.
  5. В месте контакта соединение газонепроницаемо, что исключает любую возможность окисления оголённых жил.
  6. Для соединения проводов с помощью таких клеммников, электрику не нужно прилагать какие-то дополнительные усилия либо обладать специальными знаниями и навыками. Монтаж отличается быстротой и аккуратностью, не нужно пользоваться даже элементарной отвёрткой. Это является огромным преимуществом в тех случаях, когда проводку приходится монтировать в труднодоступных местах и больших объёмах, либо работать в условиях плохой освещённости.
  7. Зажим соединительный Ваго обладает компактными размерами.
  8. При необходимости соединение можно с лёгкостью переделать.
  9. За счёт пружин клеммники Вагo обладают ударопрочностью и высокой виброустойчивостью.
  10. Выдерживают избыточную влажность, воздействие агрессивной среды (к примеру, ГСМ) и высокую температуру (так как изготавливаются из материалов категории трудновоспламеняемых).
  11. Так как пружинные клеммы подстроены под определённое сечение жилы, то прилагаемое зажимное усилие является оптимальным. Благодаря этому исключена вероятность температурной деформации или повреждения проводов. Таким образом, клеммы Wago обеспечивают надёжное контактное соединение на весь период эксплуатации.
  12. В распределительной коробке с такими соединителями всегда гарантированы порядок и эстетичный вид.
  13. Ну и, конечно же, плюс, которым обладают все клеммники – возможность соединения проводов из разных металлов (к примеру, медь+алюминий).

Единственным минусом можно назвать то, что соединители должны располагаться в местах, доступных для осмотра и работ в любое время. Но таким недостатком обладают не только ваговские клеммы, он присущ абсолютно всем разъёмным соединениям.

Как использовать в работе

Отличительная особенность клеммников Wago — независимость качества соединения, которое они обеспечивают, от квалификации самого электрика и прилагаемой им физической силы. При монтаже достаточно зачистить провод примерно на 10–12 мм и вставить его до упора в клеммник. Если он одноразовый самозажимной, то этим дело и ограничится, если многоразовый «Кейдж кламп» (с рычажком), то достаточно будет опустить рычажок. Если это устройство 224 серии, предназначенное для люстр и тому подобного, то в самозажимной конец вставляется провод «из стены», в разъемный — от светильника. Никаких других операций вроде дополнительной изоляции или опрессовки не требуется.

Подключение клемм, установленных на DIN-рейку, осуществляется по тому же принципу «вставил — защелкнул — забыл». Если используется разъем Fit clump, то необязательно даже зачищать провод.

Распространенная ошибка многих домашних «горе-электриков» — через одну и ту же клемму они пускают и ноль, и фазу. С закономерным итогом.

Правила использования клеммников Wago

Для того чтобы «Ваго» прослужили как можно дольше, необходимо соблюдать определённые правила их использования, а именно:

Не перегружать проводку высокими токами, превышающими номинал клеммников.
Использовать самозажимные плоскопружинные Wago серии 773 только для подключения осветительных приборов − как наиболее уязвимые.
При использовании серии 773 обращать внимание на материал проводки. Для алюминия используются клеммники, заполненные специальной пастой (в непрозрачном сером корпусе).

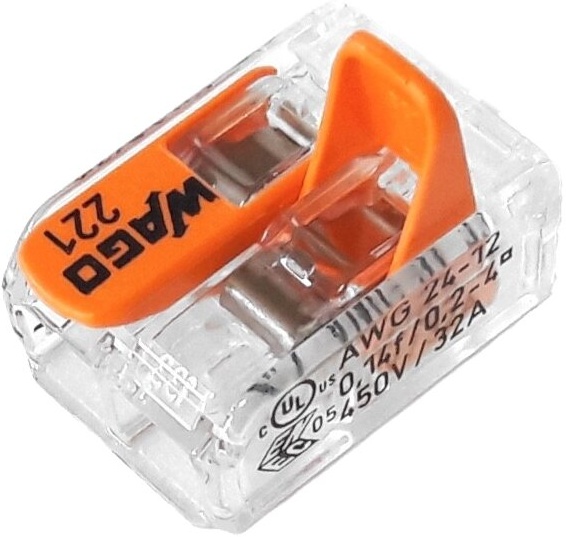

Для соединений силовой группы использовать только клеммники с рычажными зажимами серии 222 или 221.. ФОТО: sputnikmarket.ru«Ваго» серии 773 для алюминия изготавливается в сером цвете из непрозрачного пластика

ФОТО: sputnikmarket.ru«Ваго» серии 773 для алюминия изготавливается в сером цвете из непрозрачного пластика

Основные типы Ваго

Зажимы этой фирмы распределяются на три наиболее популярных категории, основным отличием между ними является тип пружины:

  • Плоскопружинные.
  • Cage Clamp.
  • Fit-Clamp.

Соединители с плоской пружиной

Удобны для скорого монтажа кабельной линии. Повторное применение таких зажимов не практикуется. Рекомендуется использовать для скрепления жестких одножильных проводников с площадью сечение от 0.5 до 4 квадратных миллиметров. Допускается применение с гибкими многожильными проводниками, но в таком случае наконечники проводов спрессовывают.

Такие клеммы хороши в случаях, когда необходимо максимально понизить падение напряжения в длинных проводниках, при монтаже силовых линий, для распределения потенциала шести миллиметрового провода.

Выпускаются двух типов:

  • Для медных проводов — зажимы без наполнителя (пасты). Позволяют соединять только медные провода с сечением до 2.5 мм². Клеммники на 2–8 кабелей.
  • Универсальные — соединения, которые позволяют использовать алюминиевые и медные провода. Кроме того, допускается соединение медь/алюминий. Специальная контактная паста внутри зажима защищает оголенные проводники от кислорода и воды, минимизирует вероятность окисления.

Cage Clamp

Чаще всего используют для подключения осветительных приборов, индуктивных датчиков передвижения, электрических моторов, электромашин, счетчиков, насосов, потенциалов, теплых полов, отопительных приборов, нагнетателей, а также распределительных коробок. Можно использовать многожильный провод без наконечников.

Подходят для многожильных и одножильных электропроводов с площадью сечения от 0.08 до 35 квадратных миллиметров. Можно комбинировать сечения разной площади.  Cage Clamp легко монтировать, они имеют долгий срок службы. Эти соединители считаются более дорогими.

Fit-Clamp

Зажимы с врезным контактом, электрику не нужно зачищать изоляцию кабеля перед монтажом. Эта технология делает соединение проводов еще более простым делом. Благодаря Фит-клэмп скорость и качество выполнения соединительных работ существенно возрастает.

Серии ваговских соединителей

Существует ряд серий разъемов Wago. Наиболее популярные из них: 224, 243, 273, 773, 2273, 222, 221. Рассмотрим самые популярные из них:

  • 773 — зажимы для одноразового соединения, с использованием предпочтительно одножильных электропроводов. Поставляются с наполнением техническим вазелином и без.
  • 222 — разъемы с закрывающим механизмом. Поставляются без пасты. Можно совмещать одножильные с многожильными проводниками. Выдерживают напряжение до 380 В, сечение до 4 квадратных миллиметров.

Общие требования к монтажу

Качество соединений и ответвлений при монтаже имеет первостепенное значение. При поиске неисправности в электрической цепи, чаще всего проблема возникает из-за отсутствия контакта. Некачественный контакт может привести не только к разрыву цепи, но и к перегреву проводов. Нередко это является причиной возгорания.

Поэтому к ним предъявляются жесткие требования.

Независимо от того, какими клеммами выполняется монтаж, должны выполняться следующие правила:

  1. При монтаже необходимо оставлять запас проводов перед всеми соединениями (для повторного соединения).
  2. Все соединения должны располагаться в доступных местах.
  3. Месторасположение соединительных элементов нужно защищать от вибрации и любых других механических воздействий.
  4. Изоляция соединительных элементов должна соответствовать изоляции проводников.
  5. Все соединения должны выполняться в распределительных коробках, шкафах и пультах управления, специальных нишах строительных конструкций.

Выпускается множество разновидностей клеммников по назначению:

  • вставные;
  • гибридные;
  • мини и микро клеммы;
  • клеммы с предохранителями;
  • клеммы с размыкателями;
  • многовыводные;
  • многоярусные;
  • проходные и другие;

Для всех разновидностей правила монтажа едины.

Соединение проводов

Здесь Вашему вниманию будут предложены некоторые советы как правильно соединить провода в плане обеспечения надежного контакта. Если Вас интересует соединение проводов при монтаже электропроводки в соответствии с определенной схемой, то посетите эту страницу.

  • Общие требования к соединению проводов следующие:
  • Медные и алюминиевые провода непосредственно между собой соединять нельзя. При таком соединении они активно окисляются, электрический контакт при этом ухудшается, происходит нагрев, чреватый возгоранием проводки.
  • Необходимо обеспечить надежную изоляцию места соединения.
  • При наличии в месте его расположения влаги следует обеспечить необходимую герметичность.

Теперь, собственно, об основных способах, которые позволяют соединить провода удобно и надежно. Самый древний из них – скрутка. Повторяю, что таким способом можно соединять провода только из одинаковых материалов. Не самый лучший способ, но весьма распространенный.

Основное требование – обеспечить надежность контакта. Для этого провода следует навивать под достаточно большим углом, причем заканчивать процесс навивки следует пассатижами, прилагая достаточное усилие сжатия их губок.

Изоляцию можно выполнять разными способами, например изоляционной лентой, термоусадочной трубкой, полиэтиленовыми колпачками, но удобнее и лучше использовать соединительные изолирующие зажимы (СИЗ), которые помимо изоляции обеспечивают дополнительную фиксацию контакта.

Поскольку СИЗ имеет внутри винтовую пружину скручивать провода и накручивать на них СИЗ следует по часовой стрелке. Концы проводов на скрутке лучше ровно обкусить. Можно использовать винтовые клеммные соединители. На мой взгляд, не самый удобный и лучший способ соединить провода.

Привожу его потому, что он достаточно часто используется при подключении таких электробытовых приборов, как люстр, бра, других осветительных приборов. Достаточно удобны в работе соединители WAGO. В русской транскрипции они известны как ВАГО, ВАГА, ВАГИ. Для того, чтобы при их помощи соединить провода, достаточно вставить зачищенные проводники в соответствующие отверстия.

Соединители WAGO выпускаются под разное количество проводов, но следует помнить, что все посадочные места одного соединителя между собой имеют электрический контакт. Поэтому, чтобы, например, соединить ноль и фазу их потребуется две штуки. Не забывайте: соединители выбираются в зависимости от количества, сечения проводов, максимально коммутируемых токов, напряжений, мощностей.

Ну а, справедливости ради, надо заметить, что самое надежное соединение проводов – это сварка. Правда процесс этот более трудоемкий, поэтому о нем упоминают не часто.

5. Ещё пример применения Wago 773

Ниже приведено фото, на котором показано применение клеммников Wago при расключении проводов в распределительной коробке.

Применение клеммников Ваго. Ещё пример

Что можно сказать об этой фотографии?

1. Провод использован сечением 1,5мм2. Это означает, что защитный автомат, через который питается эта коробка, должен быть на ток 13А, а лучше – 10А.

2. На подключение светильника приспособлен клеммник Wago 773-302 с пастой, который реально держит бОльший ток, чем оранжевые клеммники 773-324, через которые идёт сила на розетки. Лучше наоборот, если есть возможность.

3. Силовые розеточные линии и линии освещения лучше разделять, поскольку в них протекают токи разной величины (отличие – на порядок). И соответственно разные защитные автоматы на разный ток. Плюс такого подключения ещё и в том, что если выбьет автомат из-за перегруза или кз в розетке, то свет в комнате гореть останется.

Общие моменты: как правильно работать с клеммами WAGO

В сети есть не один ролик, где показывают сгоревшие или расплавленные соединительные колодки WAGO. Но есть и тысячи других соединений, которые эксплуатируются годами и ничего с ними не случается. Все дело в соблюдении правил, которыми просто нельзя пренебрегать.

В общем, это все основные правила. Не так они и сложны. И еще один момент: не стоит использовать провода меньшего сечения чем того требует нагрузка. Да, медь дорога, но электрика — не то место, где стоит экономить.

Клеммники Вага, характеристики

При проведении электромонтажных работ часто возникает проблема соединения вместе сразу нескольких проводов. Можно воспользоваться методом скрутки и спайки проводов, но такое соединение будет ненадежным и небезопасным. Место соединения в последствии может нагреваться и даже стать причиной возгорания проводки. Кроме того, соединение медных и алюминиевых проводов методом скрутки не допускается. Клеммы немецкого производителя WAGO избавляют от данных проблем и отличаются между собой по характеристикам.

В отличие от скруток и спаек, клеммники Ваго позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Работа с клеммами Wago не требует использования дополнительного инструмента. После зачистки провод просто вставляется в клеммник и фиксируется в нем.

Главная конструктивная особенность клеммников WAGO заключается в отсутствии традиционного винтового зажима. Принципиальное отличие безвинтового клеммника заключается в том, что при его монтаже не требуется каких-либо инструментов и навыков. Провод легко вставляется на свое место и надежно зажимается пружиной.

Внутренняя конструкция клеммы WAGO

Клеммы доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, а также многоразовые, в которых он фиксируется путем отведения специального зажима. Клеммы WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0-2,5 кв. мм. или три проводника сечением 2,5-4,0 кв. мм. А клеммники для светильников соединяют 2–3 проводника сечением 0,5-2,5 кв. мм.

Клеммы WAGO 2273 серии предназначены для однократного соединения и только одножильных проводников. Используются для соединения и ответвления одножильных проводников из алюминия и меди или многожильного медного провода с наконечником в электрических цепях переменного тока. Применяются в распределительных коробках. Имеют надежную защиту от случайного прикосновения к токоведущим частям соединения.

Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

Клеммы WAGO 224 серии используются для подключения люстр, бра, соединяет 2, 3 зачищенных медных и алюминиевых проводника от 0,5 мм2 до 2,5 мм2, как одножильных, так и многожильных. Предусмотрена возможность измерения электрических параметров цепи без нарушения изолированности соединения.

Клеммы WAGO 222 серии предполагают многоразовое использование. Для фиксации проводов используются специальные оранжевые рычажки. Они позволяют с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи. Эти клеммы предназначены для присоединения и ответвления одножильных и многожильных проводников из меди в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.

Для того, чтобы подсоединить проводник, нужно поднять оранжевый рычажок вверх до фиксации. При этом открывается окно для ввода проводника, затем необходимо ввести проводник со снятой изоляцией во входное отверстие клеммы и опустить рычажок в исходное положение. При этом становится невозможным самопроизвольное отсоединение проводников от клеммы.

Клеммы WAGO 243 серии предназначены для соединения медных одножильных проводников. Они широко используются в распределительных коробках слаботочных цепей систем видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и других. За счет пазов могут собираться в блоки из нескольких клемм.

Клеммы WAGO 862 серии используют для соединения медных одножильных и многожильных проводников. Применяются при подключении различных приборов и устройств. Крепятся на ровную поверхность при помощи саморезов.

  1. Преимущества клемм WAGO:
  2. Быстрый и легкий монтаж за секунды.
  3. Соединение не требующее дополнительной изоляции.
  4. Возможность соединять проводники различного сечения из различных материалов.
  5. При необходимости соединение может быть легко переделано.
  6. Возможность производить диагностику цепи без её разрыва.
  7. Аккуратность монтажа, соединение в стесненных условиях или если доступная часть провода слишком коротка.

Оригинальные клеммы Wago против китайских (испытания)

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я решил провести один очень интересный эксперимент, о чем с Вами и поделюсь в данной статье.

Идея эксперимента следующая.

Хочу сравнить между собой оригинальные клеммы Wago с клеммами Wago, сделанными в Китае.

Оригинальные клеммы можно приобрести у официальных представителей Wago, а китайские экземпляры — на известной площадке Алиэкспресс (goo.gl/nQVuhe).

На сайте у меня уже есть отдельная статья про клеммы Ваго, и в ней я говорил, что не сторонник их применения в силовых цепях. Но тем не менее, я их активно использую в цепях освещения, слаботочных цепях и цепях различной автоматики, а также в качестве временных присоединений и т.п.

Поэтому мне все же хочется узнать, а на сколько китайские клеммы хуже или лучше оригинальных!

В качестве подопытных я взял две оригинальные клеммы Wago 222 серии производства Германии (двойные 222-412 и тройные 222-413) и их китайские клоны РСТ (двойные 212 и тройные 213).

Как видите, клеммы между собой похожи как две капли воды.

Отличаются внешне лишь отсутствием зеленой маркировки «Wago».

Согласно, ГОСТ IEC 60947-7-1-2016, клеммные колодки подвергаются механическим и электрическим испытаниям.

Проводить клеммам механические испытания (вытяжение, удар, вибрация и т.п.), а также разбирать и, смотреть состав и покрытие пружинной клеммы я не буду. В рамках данной статьи я остановлюсь сугубо на электрических испытаниях.

Согласно того же ГОСТа IEC 60947-7-1-2016, п. 8.4.1, перечень электрических испытаний включает в себя:

  • испытание на электрическую прочность
  • испытание на падение напряжения
  • испытание на превышение температуры
  • испытание на кратковременно-выдерживаемый ток
  • и другое

Из перечисленного выше перечня больше всего меня интересует испытание на превышение температуры и испытание на кратковременно-выдерживаемый ток.

Вот и проведем нашим оригинальным и неоригинальным клеммам Ваго данные испытания.

Испытание клемм на превышение температуры

Методика испытаний клемм на превышение температуры подробно описана в ГОСТе IEC 60947-7-1-2016 (п. 8.4.5).

Испытания проводятся на открытом воздухе. Собирается схема из пяти последовательных клемм с определенной длиной соединительных проводов, через них пропускается ток (величина определяется по Таблице №4, в зависимости от сечения проводников) до достижения установившейся температуры. В итоге, температура нагрева клемм не должна быть больше 45°С.

Но скажу сразу, что я немного отклонюсь от данной методики.

С помощью медного провода сечением 4 кв.мм подключил последовательно две оригинальные и две китайские клеммы следующим образом.

А чтобы приблизить условия испытаний максимально ближе к действительности, то проверяемые клеммы я разместил в распределительной коробке.

Вверху расположены оригинальные клеммы, а внизу — китайские.

Далее наведу через клеммы их номинальный ток 32 (А) до достижения установившейся температуры, которую буду контролировать с помощью тепловизора.

Суть эксперимента заключается в следующем.

Во-первых, клеммы, которые нагреются больше других, естественно, что обладают бОльшим переходным сопротивлением, а значит имеют меньшее сечение токоведущей части, хуже качество применяемого материала, меньшую силу прижимного контакта и т.д.

И второе, клеммы не должны нагреться выше, положенных им по паспорту, 85°С.

Итак, в первые секунды у нас имеется вот такая вот картина. Как видно по термограмме, температура окружающего воздуха составляет около 23°С, при этом клеммы уже успели нагреться до температуры 30-38°С.

Прошло по времени чуть менее часа.

С виду ничего не оплавилось, внешних повреждений нет.

Оригинальные клеммы нагрелись до максимальной температуры 77°С (в среднем до 51-52°С), при этом подключенные к ним провода нагрелись до 80°С.

Китайские клеммы нагрелись до максимальной температуры 87,6°С (в среднем до 58-63°С), при этом подключенные к ним провода нагрелись почти до 100°С.

Как видите, провода подключенные к оригинальным клеммам нагрелись несколько меньше, нежели провода, подключенные к китайским клеммам. Это говорит о том, что сила прижимного контакта у китайских клемм слабее, чем у оригинальных, а значит они обладают бОльшим переходным сопротивлением.

В принципе, данный факт можно также подтвердить и путем измерения переходного сопротивления клемм с помощью микроомметра, по аналогии, как я измерял его у модульных автоматов. Если считаете, что подобные измерения необходимы, то дайте мне знать об этом в комментариях.



Испытание клемм на кратковременно-выдерживаемый ток

Кроме нормальных режимов работы потребителей в цепи могут возникать аварийные и пусковые режимы электрооборудования, которые сопровождаются большими токами. Соответственно, клеммы должны быть устойчивы к таким режимам, не должно быть повреждений частей клемм, способных нарушить ее дальнейшую эксплуатацию.

Методика проведения испытания клемм на кратковременно-выдерживаемый ток подробно описана в ГОСТе IEC 60947-7-1-2016 (п. 8.4.6).

Для нашего эксперимента клеммы должны выдерживать ток 480 (А) в течение 1 секунды.

Но я решил не ограничиваться одним разом, а прогрузить каждую клемму по несколько раз. Выставил на РЕТОМе автоматический режим — время прогрузки 1 секунду через паузу в 3 секунды, и начал эксперимент.

К сожалению, эксперимент пошел не по плану.

Успел прогрузить клемму 5 раз и на этом прекратил эксперимент. Паузы в 3 секунды оказалось очень мало и соединительные провода не успевали остывать, что привело к расплавлению их изоляции.

Изоляция проводов оплавилась, но при этом клемма осталась целой и невредимой — испытания током 480 (А) выдержала! Только вот провода от нагрева настолько вплавились в ее корпус, что вынуть их мне так и не удалось.

Кстати, к слову.

В новостройках, где трансформаторная подстанция расположена вблизи жилого дома, где магистрали выполнены медными проводами с достаточно большими сечениями, токи короткого замыкания в квартире порой могут достигать 600-700 (А), а порой 1000 (А) и даже больше. Более точнее об этом можно сказать лишь после измерения параметров петли фаза-ноль.

Представьте себе, если при возникновении короткого замыкания по каким-либо причинам, вдруг не сработает автоматический выключатель, то до какой температуры у Вас может нагреться электропроводка и какие последствия могут при этом быть?!

Поэтому пользуясь случаем еще раз повторю, что при установке аппаратов защиты, будь то автоматический выключатель, дифавтомат, УЗО и т.п., всегда проверяйте их на работоспособность и соответствие заявленным параметрам и характеристикам. Не надейтесь, что АВВ или Шнайдер Электрик не нуждаются в проверках, у них также встречаются отказы и отклонения, вот даже тому наглядный пример.

Вернемся к нашим испытаниям.

После случившегося решил я прогружать клеммы по 2 раза и с более длительными паузами, чтобы дать время проводам остыть.

По итогам испытаний можно смело сказать что, и оригинальные, и китайские клеммы, кратковременный ток величиной 480 (А) в течение 1 секунды выдержали и причем даже несколько раз подряд!



Заключение

После испытаний все клеммы остались живыми и невредимыми, за исключением небольшого форс-мажора с одной из клемм.

На основании данного эксперимента можно сделать вывод, что китайские клеммы Ваго не особо и уступают немецким клеммам. И сразу возникает встречный вопрос! А тогда зачем платить больше?!

Безусловно, что я даю лишь информацию для размышления, а основное решение остается только за Вами!

В заключении статьи хочу еще раз высказать свое мнение относительно применения клемм Ваго. Если уж Вы и хотите применять клеммы Ваго, то рекомендую применять их исключительно в цепях освещения, в цепях автоматики и прочих слаботочных цепях (с малыми токами), или в качестве временных подключений.

Применение клемм Ваго в силовых цепях я настоятельно не рекомендую! Для силовых цепей, например, розеточных линий или для питания каких-либо мощных электроприемников, в качестве способа соединения проводов я рекомендую использовать опрессовку или сварку.

Весь процесс испытаний клемм Вы можете посмотреть в моем видеоролике:

P. S. На этом, пожалуй, и все. Если возникли вопросы или есть какие-либо предложения по данной теме, то пишите об этом в комментариях. Всем спасибо за внимание. До новых встреч.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Скрутка или зажим Ваго? Проверяем тепловизором!

08 Фев 2013 Советы специалиста

Продолжение статьи “Зажимы wago и медная скрутка- сравнение”.

Сейчас я вам объясню каким образом я определил что соединение проводов скруткой лучше чем с помощью Ваговских зажимов и почему для этого пришлось через эти два соединения пропускать очень большой ток- около 80 ампер.

На своем сайте я неоднократно расказывал и показывал на видео как я соединяю провода в распредкоробках при монтаже электропроводки в доме, например вот в этом видео:

Я не сторонник современных зажимов типа Wago, хотя и не противник- применяю сам только при определенных условиях:

1. Допустимый ток нагрузки должен быть меньше чем указано на зажиме на одну ступень. То есть если на ваговском зажиме указано допустимый максимальный ток 20А, то я на эту цепь ставлю автомат на 16А, не более.

2. Распредкоробку, где провода соединены с помощью этих зажимов никогда не замуровываю, она должна всегда быть доступна для обслуживания. Хотя по правилам распредкоробки вообще всегда должны быть доступны, но на практике не всегда получается выполнить это условие…

Поэтому я использую Ваго только в цепях освещения на небольшую нагрузку. В остальных случаях применяю соединение проводов скруткой с последующей сваркой.

Считаю это очень надежным соединением, даже испытание проводил- сравнивал скрутку (без сварки!) и зажим типа Ваго:

Переходное сопротивление у скрутки оказалось ниже чем у Ваго при одном и том же токе- что означает более качественное и надежное соединение.

На это видео приходит очень много комментариев, где люди которые я бы так сказал- далеки от электрики- возмущаются “Зачем подавать ток 80 ампер если медь 2,5 кв.мм расчитана максимум на 27?!”

На это я хочу ответить так. А каким образом я еще могу определить качество соединения если у меня нет такого прибора что бы измерить сопротивление тысячных долей ома и даже меньше?

Ведь при соединении качественной скруткой сопротивление в этом месте соответствует с практически сопротивлению цельного провода!

Тогда я решил так. Если предположить что одно из соединений лучше, а другое- хуже, то в этом случае сопротивления будут разными. А что такое это- сопротивление в соединении двух проводов?

А это не что иное как так называемое “переходное” активное сопротивление, а раз это- активное сопротивление, то при прохождении по нему электрического тока оно будет нагреваться и чем больше ток- тем больше нагрев.

И чем выше по значению переходное сопротивление (то есть чем хуже контактное соединение двух проводов)- тем выше будет падение напряжения и соответственно- сильнее нагрев в этом месте.

Вот фото при испытаниях- измерял при одинаковом токе температуру у соединений с помощью пирометра, вот это у ваговского зажима:

А это- температура у соединения проводов с помощью скрутки:

Как говорится- комментарии излишни))

Можно представить переходное сопротивление как обычную нихромовую проволоку, включенную в разрыв двух медных проводов.

А сейчас представьте что соединения проводов с помощью скрутки- это длинная нихромовая проволка, а соединение с помощью Ваго- короткая нихромовая проволка.

Тогда более длинная нихромовая проволока будет выделять больше тепла чем короткая при одинаковом значении электрического тока за счет того что на ней выделяется бОльшая тепловая мощность (согласно формулы P=UI).

А раз больше тепла- то выше нагрев и соответственно температура в соединении. Поэтому в моем примере соединение скруткой будет нагреваться сильнее.

А на самом деле при испытании скрутки и Ваго получилось совсем наоборот.

Вот что стало с ваговским зажимом к концу испытаний:

При ВСЕХ прочих РАВНЫХ условиях соединение проводов с помощью зажима Ваго нагревалось и плавилось сильнее!

Из этого следует вывод: переходное сопротивление у Ваго выше или простыми словами- у ваговского зажима соединение проводов хуже чем у скрутки.

И этот вывод помог сделать именно очень большой ТОК, в несколько раз превышающий номинальный для Ваго!

Почему большой?

Да потому что если ток будет лишь немного выше допустимого- эффект плавления изоляции непосредственно возле скрутки или Ваго не увидеть!

Изоляция бы начала плавиться по всей поверхности провода от высокой температуры меди, так как возле самого соединения медь успевала бы охлаждаться окружающим воздухом.

А при большом значении протекающего через провод электрического тока (практически сопоставимым с токами КЗ- короткого замыкания в электропроводке) та часть медного провода находящаяся в контакте с ваго или скруткой нагревается сильнее, а чем дальше от соединения- тем провод становится холоднее.

Таким образом я без всяких электроизмерительных приборов смог определить какое соединение лучше– скруткой или через зажим Ваго.

Выводы для себя я сделал следующие: если надо очень надежное соединение по принципу “сделал и забыл” то это только скрутка с последующей сваркой.

Вот еще фото с тепловизора. Сначала измерял скрутку (напоминаю- все условия одинаковые-ток, время прохождения и т.д.):

А вот температура у соединения проводов с помощью зажима типа Wago:

Так что выводы делайте сами, дорогие электрики и домашние мастера! Не важно где вы живете, если вы работаете электриком, например Электрик Киев, вам по роду деятельности все равно придется делать выбор в пользу того или иного способа соединения проводов, надеюсь моя статья поможет вам сделать правильный выбор.

Вот такими практическими знаниями я и хотел поделиться с вами, уважаемый читатель моего сайта, надеюсь я понятно объяснил смысл моего эксперимента по проверке двух соединений- скрутки и ваговского зажима.

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.

Подписывайтесь на мой видеоканал на Ютубе!

Смотрите еще много видео по электрике для дома!

Узнайте первым о новых материалах сайта!

Просто заполни форму:

Теги: скрутка или ваго

Соединение электрических проводов клеммниками Ваго без скрутки


Основные правила применения Ваго

1. Для освещения и других цепей, ограниченных по току до 10А, клеммы подходят превосходно, никаких тонкостей знать не надо. Подключил – и поехали!

2. Если ток от 10 до 20 А – надо подумать о чистоте поверхности проводов. Причём, ток должен быть действительно ограничен соответствующим защитным автоматом (10, 13, 16, 20 А), а провод должен быть сечением 1,5 или 2,5 мм². Иначе может получиться примерно так:

Клеммник Ваго 773 с пастой сгорел, т.к. старый алюминиевый провод был не зачищен

3. При токах 25 А и более применение Ваго я бы ограничил, перейдя к опрессовке, сварке или пайке проводов. Хотя, для быстрого ремонта домашней электропроводки лучше и удобнее Ваго способов не найти.

Особенности КВ серии 243

Изделия 243-й серии представляют собой миниатюрные микроклеммы, габаритные размеры которых (ДхШхВ) составляют 10х10х5,8 мм либо 18,4х10х5,8 мм. Их применяют в слаботочных цепях систем видеонаблюдения, телефонии, телекоммуникаций и т.п. В корпусах клемм выполнены конструктивные пазы, позволяющие собирать КВ в блоки из нескольких изделий и крепить их на DIN-рейке. Микроклеммы используются для соединения одножильных медных проводов сечением от 0,4 до 0,8 кв. мм для работы с током 4-6 А.
