Содержание

разновидности конструкции для соединения электрических проводников, их плюсы и минусы

Соединение проводов с помощью зажимов — весьма распространенный способ, одобренный ПУЭ и другими нормативными документами.

Под термином «зажимы» скрывается целая группа разнообразных изделий, у каждого из которых имеются как достоинства, так и недостатки.

Рассмотрим каждый из них поподробнее.

Применение в цепях клеммных колодок

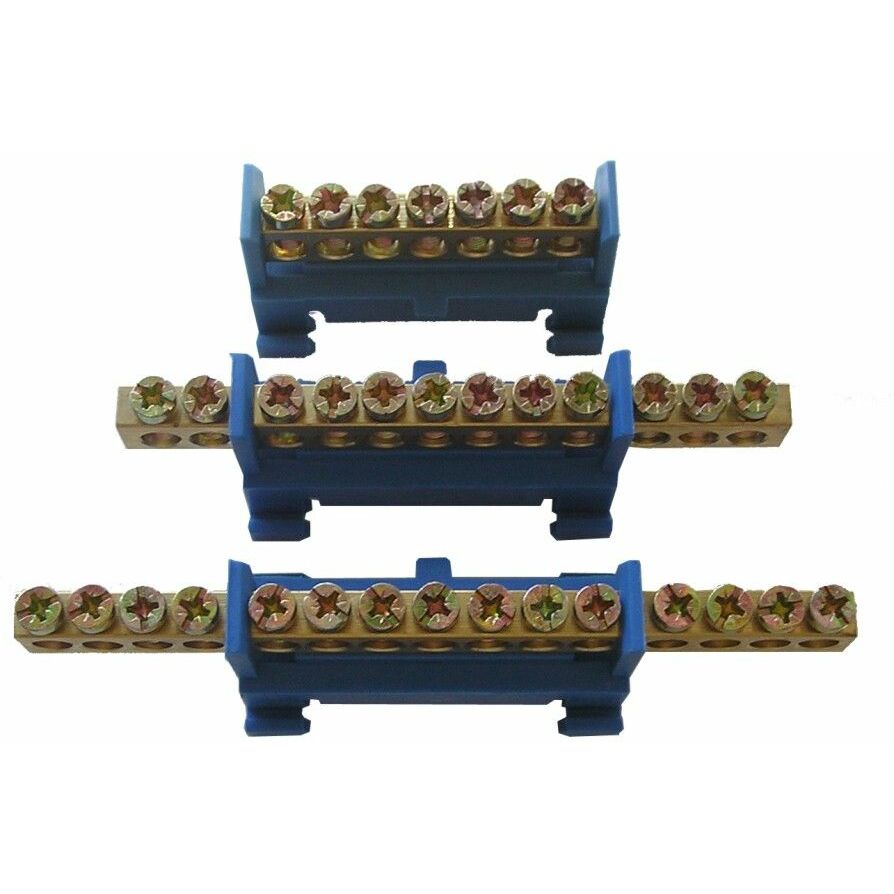

Клеммники — это электротехнические изделия из не проводящего электричество материала, внутри которых вставлена токопроводящая втулка, имеющая пару винтов с противоположных концов. Они служат для фиксации провода. Отличный выбор для воплощения современного способа соединения проводов.


Виды клем для соединения проводов

При выборе надежного соединения проводов важно помнить: клеммные колодки выпускают с разными отверстиями, для многих сечений.

Этот метод почти всегда применяют для соединения в распределительных коробках любого типа, при монтаже, установке настенных и прочих светильников. Подойдёт он для монтажа большинства приборов, выключателей и розеток. Смонтировать сеть при помощи такой фурнитуры легко, просто в отверстия надо вставить оголённые концы и прилагая умеренную силу, надёжно притянуть винты. Сам провод не должен быть передавлен. Разобрав как правильно соединять электрические провода с помощью клемм, стоит изучить и другие не менее надёжные способы.


Соединение провода винтовым зажимом

Оценка клеммного способа: Отличное качество крепления. Цена на них приемлема. Довольно шустрый и простой монтаж. Хорошая возможность соединять разные проводники, например, алюминий и медь.

Иногда сами клеммники продают в не надлежащем качестве исполнения, что грозит поломкой их при монтаже. Возможность соединения не более двух кабелей одного сечения в одно гнездо. Обязательно прочитайте как правильно соединить провода по цвету.

Колодками не рекомендовано соединять алюминиевые и многожильные цепи. Обусловлено это высокой хрупкостью проводов из алюминия и большой гибкостью самих проводников многожильного провода. Но в целом достойный метод.

Что это такое

Такие изделия отличаются многообразием конструкций и форм, однако во многих ситуациях они предполагают соединители «орешки». Устройство предусматривает 2 зажимные пластинки, изготавливаемые из высококачественной анодированной стали. Каждая обладает спецвыемками для провода. Когда он находится меж пластинок, их крепко сжимают с помощью закручивания 4 винтов.


Ответвительный сжим

Клеммники располагаются внутри прочного корпуса, который изготавливается из специального пластика. Как и зажим, корпус включает в себя 2 обособленные части. Пластинки размещены в середине: обе прикреплены к половинкам корпуса с помощью пружины. Каждое соединение спрятано внутри. «Орех» для подключения кабеля выступает как соединительное и защитное приспособление.

Важно! Главным преимущество технического компонента станет возможность надежного и безопасного соединения проводов из меди и кабеля. Чтобы осуществить подобную коммутацию, нет понадобится разрезание магистральной линии. Нужно очистить небольшой участок кабеля, помещаемого в плашку. Ответвление закрепляют к перпендикулярному желобу.

«Орешки» выпускают различных параметров с аналогичными техпоказателями. Размеры определенной модели подбирают согласно сечению жилы проводников. Согласно ГОСТу для главных магистралей выбираются зажимы 4-150, для ответвлений — 1,5-120 кв. мм.


Как выглядит ответвительный сжим


Пружинные клеммы

Быстрый монтаж электросетей иногда просто необходим. Например, провести временное освещение на балкон, террасу, беседку. Пружинные клеммы wago, отличный продукт для проведения подобных работ. Современный и конечно надёжный способ соединения проводов. Хотя на рынке электро фурнитур они недавно, проводить монтаж с помощью пружинных клемм быстро и что важно, удобно.


Прижимные клеммы Ваго

Основное отличие применения самих клеммных колодок ваго: соединять любые провода в электрических коробках ими удобнее, чем скруткой. Здесь для качественного монтажа применяется уникальный зажимной механизм, а не простой винт. Производители выпускают как одноразовые, так и многоразовые системы ваго.

  1. В обычном исполнении это изделие применяют для одноразового использования, при ремонтных работах в последующем его невозможно восстановить. Его удаляют, а вместо него ставят новый.
  2. Многоразовые клеммы wago стоят немного дороже, но с помощью их можно несколько раз разъединять собранные контакты, перемонтировав цепь под ваши нужды. Это ускоряет процесс ремонта или монтирования постоянных и временных сетей. Простой механизм рычажного типа даёт преимущество в том, что есть возможность осторожно, но качественно зафиксировать любой провод, не повредив или передавив.

С помощью ваго самому осуществить скрепление просто, необходимо зачистить изоляцию и вставить нужные жилы в монтажное отверстие. Зажать рычажком. Важно правильно рассчитать нагрузку на провода калькулятором онлайн.

Оценка системы зажимов wago: Уникальная возможность совмещения любых, алюминиевых, медных и других проводников. Присутствует вариант соединения многожильных кабелей одновременно (две и более).

Универсальные зажимы wago позволяют, не повреждая, фиксировать любой тонкий многожильный проводник. Ещё один плюс, компактный размер колодок.


Клеммы wago самозажимные

Отличное качество и долговечность. Колодка типа Ваго имеет технологическое отверстие, дающее доступ для отвёртки с индикатором напряжения. Работу любой линии электросети можно проверить в любой момент. Возможно, одним недостатком является — немалая стоимость самих клемм. Но такой вид соединения проводов, самый современный и быстрый.



Как правильно использовать сжим ответвительный

Сжим выбирают в соответствии с сечением соединяемых кабелей. Чем больше толщина провода, тем больше габариты самого ореха, плашка. Потому предварительно измеряется длина желобков на пластинках и переносится на провода с незначительным припуском 0,3-0,4 см. Далее такие места оголяются, снимается изоляция с помощью острого ножа. Необходимо учесть, что изоляция срезается под наклоном, чтобы не причинить вред металлической жиле. Кроме того, следует помнить о таких правилах:

  • Оголенные части проводки зачищаются наждаком до блеска. В этих целях провод заранее обрабатывается с помощью кварцевазелиновой пасты.
  • Затем открытый провод протирается чистой тряпкой и вновь наносится кистью паста.
  • Далее нужно приготовить зажимную плашку. Она разбирается, чистятся контактные плоскости с помощью ацетона.
  • В обязательном порядке проверяются все компоненты «орешка» на наличие исправности. В частности подобное относится к резьбовым соединениям винтиков.
  • Далее устанавливаются 2 зажимных винтика напротив ответвления. Их следует попросту наживить.

Начальная часть монтажа завершена, возможно заняться самим подключением. Плашка надевается на оголенную магистраль. Далее вставляется кабель ответвительной линии внутрь ответвления, монтируют 2 винта. Далее 4 крепежа зажимают на каждых 2-3 оборотах. Затем требуется проверить монтаж каждого провода (их нужно подергать руками). В завершении удаляются остатки пасты тряпкой.

Останется лишь монтировать 2 части корпуса зажима на плашку и закрепить их друг с другом подпружиненными кольцами, стянув их пластмассовой резьбой.


Правила использования


При выборе конкретного способа соединения нужно учитывать ряд факторов — материал, из которого изготовлен проводник, тип изоляционной оболочки, условия эксплуатации, сечение провода, количество его жил и так далее.

Пайка либо сварка проводов

Этот способ надежен. Обычно такой способ соединения в распределительной коробке, подразумевает вначале зачистку и скрутку концов, после их окунают в разогретый припой. Соединение проводов алюминий с алюминием желательно проводить пайкой. Затем их изолируют с помощью термотрубки или изоляционной ленты.


Способ скрутки проводов

Категорически не рекомендуется сразу охлаждать спаянные провода в воде, микротрещины, возникающие при таком виде охлаждения, влияют на качество соединения. Они не долговечны.

Оценка метода пайки. Он даёт крепкие контакты цепи и отличное качество, не дорог, он самый надежны с способ соединения электрических проводов в распаянной коробке.

Технологический недостаток. Без паяльника тут не обойтись. Скорость выполнения работ не высока. Соединение естественно не разъемное. Из этого следует, что пайку делают в крайних случаях, применяя более современные методы соединения. Среди мастеров он давно не пользуется популярностью, поскольку занимает больше времени.

Существует также не часто встречающийся метод соединение электрических проводов, сваркой. Процесс похожий, но требует применения специального сварочного аппарата, естественно, и определённых навыков.

Основные типы Ваго

Зажимы этой фирмы распределяются на три наиболее популярных категории, основным отличием между ними является тип пружины:

  • Плоскопружинные.
  • Cage Clamp.
  • Fit-Clamp.

Соединители с плоской пружиной

Удобны для скорого монтажа кабельной линии. Повторное применение таких зажимов не практикуется. Рекомендуется использовать для скрепления жестких одножильных проводников с площадью сечение от 0.5 до 4 квадратных миллиметров. Допускается применение с гибкими многожильными проводниками, но в таком случае наконечники проводов спрессовывают.

Такие клеммы хороши в случаях, когда необходимо максимально понизить падение напряжения в длинных проводниках, при монтаже силовых линий, для распределения потенциала шести миллиметрового провода.

Выпускаются двух типов:

  • Для медных проводов — зажимы без наполнителя (пасты). Позволяют соединять только медные провода с сечением до 2.5 мм². Клеммники на 2–8 кабелей.
  • Универсальные — соединения, которые позволяют использовать алюминиевые и медные провода. Кроме того, допускается соединение медь/алюминий. Специальная контактная паста внутри зажима защищает оголенные проводники от кислорода и воды, минимизирует вероятность окисления.

Cage Clamp

Чаще всего используют для подключения осветительных приборов, индуктивных датчиков передвижения, электрических моторов, электромашин, счетчиков, насосов, потенциалов, теплых полов, отопительных приборов, нагнетателей, а также распределительных коробок. Можно использовать многожильный провод без наконечников.

Подходят для многожильных и одножильных электропроводов с площадью сечения от 0.08 до 35 квадратных миллиметров. Можно комбинировать сечения разной площади. Cage Clamp легко монтировать, они имеют долгий срок службы. Эти соединители считаются более дорогими.

Fit-Clamp

Зажимы с врезным контактом, электрику не нужно зачищать изоляцию кабеля перед монтажом. Эта технология делает соединение проводов еще более простым делом. Благодаря Фит-клэмп скорость и качество выполнения соединительных работ существенно возрастает.

Серии ваговских соединителей

Существует ряд серий разъемов Wago. Наиболее популярные из них: 224, 243, 273, 773, 2273, 222, 221. Рассмотрим самые популярные из них:

  • 773 — зажимы для одноразового соединения, с использованием предпочтительно одножильных электропроводов. Поставляются с наполнением техническим вазелином и без.

  • 222 — разъемы с закрывающим механизмом. Поставляются без пасты. Можно совмещать одножильные с многожильными проводниками. Выдерживают напряжение до 380 В, сечение до 4 квадратных миллиметров.

Метод скрутки контактов

Не новый, можно сказать «дедовский» метод, он состоит из спирального скручивания жил между собой. Суть всех работ состоит в том, чтобы зачищенные проводники скрутить с помощью пассатижей, а место скрутки покрыть изоляцией. Вот, пожалуй, и все способы скрутки проводов.


Надежные способы скрутки проводов

Оценка этого способа соединения. Высокая скорость всех монтажных работ. Затратная часть минимальна.

Недостаток. Запрещается соединять вместе скрутки разные по составу, медные и алюминиевые провода, неизбежно окисление. Согласно нормативной базе скрепление проводов скрутками в распределительной коробке, не рекомендуется использовать в помещениях с горючими материалами, повышенной влажностью, подвалах, а также в любом доме, построенном из дерева. Более подробно о способе скрутки электрических проводов. Обязательно рекомендую посмотреть видео о том что лучше скрутка или клеммники Ваго.

Преимущества и недостатки коммутации клеммами


При помощи клемм можно соединять медные с алюминиевыми проводами

Для подключения силового кабеля на улице или в доме самым простым вариантом является применение соединительных клемм для поводов. Основные преимущества метода:

  • конструктивное разнообразие соединителей;
  • возможность демонтажа и ремонта;
  • простота, скорость и доступность установки;
  • электробезопасность, корпус из диэлектрика предохраняет от поражения током;
  • устойчивость к механической нагрузке и вибрации;
  • возможность коммутации металлических проводников разного сечения и материала.

Недостатки:

  • выделение дополнительного места в щитках и распределительных коробках;
  • высокая стоимость при масштабных работах.

Зажимы электрические долговечны и надежны, для их установки достаточно иметь отвертку.

Зажимное устройство для проводов «орех»

Такое устройство представляет собой просто зажим для кабеля, имеющий внутри две пластины и несколько винтов для утяжки, обычно по углам. Достаточно провода прикрутить к самой пластине. После чего сверху надеть оболочку из карболита.


Зажим под названием Орех

Оценка. Отличный вариант как соединить любые электрическиепровода в распределительной коробке, большого и среднего размера. Определённо, эти виды изделий достаточно удобны и имеют высокую степень защиты. Дает возможность быстро подсоединить провод к колее толстому по сечению и при этом не разрывая его.

Недостатки. Габариты позволяют проводить монтаж только в просторных распределительных коробках, щитах. Со временем расслабляются винты.

Совет: Выбирая фурнитуру и метод, помните следующее:

  • Работать необходимо только изолированным инструментом, применять защитные средства.
  • На щитке отключения или счётчике обязательно вывесить предупреждающую табличку, «не включать».
  • Подключение электроприборов проводить согласно приложенным инструкциям.

Рассмотрев основные виды соединения проводов, вы без проблем подберёте нужный вариант. А имея под рукой нехитрый инструмент и схему, самостоятельно сможете её смонтировать. Более подробно как произвести монтаж электрического щитка правильно.

Основные требования к клеммникам для соединения проводов


Различные виды клемм

Электроустановочные изделия изготавливаются по специальным стандартам и нормам. К клеммным соединителям предъявляется несколько требований:

  • Устойчивость к высокой температуре и горению. Для корпуса используются материалы, самозатухающие при возгорании. Рекомендуется полиамид, его применяют компании WAGO и Legrand.
  • Надежная и быстрая фиксация контактов. Рекомендуется оставлять достаточную длину кабеля для коммуникации, чтобы не возникало натяжение.
  • Свойства зажимов не должны изменяться на протяжении периода эксплуатации.
  • Размер контактных пластин должен предотвращать соприкосновение жил из разных материалов. Для обеспечения низкого сопротивления медные и латунные части покрываются специальной пастой.
  • Информация об основных характеристиках устройства наносится на корпус изделия.

Одно из существенных требований – защита от случайного доступа.

Популярные виды электрических зажимов

На практике монтажа электрических схем применяются специальные технические аксессуары – зажимы самого разного исполнения. Конкретное применение обусловлено многими критериями, начиная от назначения сети и заканчивая технико-эксплуатационными параметрами соединений.

Вид #1 – простые клеммы с винтами

Чем примечателен такой вариант разновидности аксессуаров – клемма позволяет выполнять надёжное соединение без явного нарушения структуры проводников. При этом допустимо выполнять сочленение проводников на основе разных металлов, например, медного и алюминиевого.

Широко распространенными в бытовой практике считаются одноходовые клеммы на полипропиленовой (полиэтиленовой) основе.

Конструкция представляет собой металлический, обычно латунный или бронзовый, короткий канал малого диаметра, оснащенный двумя отверстиями с резьбой под винты-фиксаторы.


Простейшая конструкция винтового зажима на базе полипропиленовой основы. Под корпусом из полиэтилена «спрятана» металлическая втулка с винтами-фиксаторами, поджимающими концы проводов, вставленные внутрь втулки

Такой металлический канал внедрён внутрь полиэтиленовой оболочки, обладающей хорошими свойствами изолятора. Для того, чтобы сочленить два отдельных проводника, концевые части этих проводников помещаются в канал с двух сторон, после чего надежно фиксируются (прижимаются) винтами.

Существует разная конфигурация канальных клемм-зажимов, исходя из таких параметров монтажа, как:

  • диаметр проводников,
  • токовые характеристики,
  • класс изоляции,
  • число контактных точек.

Фактически, подбор таких аксессуаров возможен под любые технические условия, особенно те, что актуальны для бытового сектора.

Вид #2 – зажимы самоподтягивающие и рычажные

Эта разновидность соединительных аксессуаров характерна увеличенным удобством для пользователя. К примеру, если воспользоваться самоподтягивающими зажимами одноразового применения, достаточно зачищенную конечную часть провода вставить до упора внутрь отверстия зажима.


Конструкция пластинчатого типа самоустанавливающаяся в положение «зажима». При монтаже достаточно приподнять пластину лезвием отвертки и вставить конец провода или просто вставить, в случае с одной жилой, без помощи отвертки

Внутри конструкции есть пружинистая пластина, которая установлена режущей частью в «противоход» проводнику. Когда провод вводится внутрь канала до упора, пластина поджимается металлической жилой и врезается «противоходной» частью в тело провода.

Для освобождения проводника требуется отжать пластину отвёрткой через отверстие второго ряда. Такого вида зажимы не поддерживают многократного использования. Их хватает на 3-4 раза повторных соединений.


Удобная конфигурация, где используются специальные рычаги вместо традиционных винтов. Этот конструктивный вариант поджимает провод пластиной, которая фиксируется рычагом

Многочисленную повторяемость соединений поддерживают похожие конструкции, но дополненные пресс рычагом. Применение на практике подобных аксессуаров простое.

Достаточно поднять рычаг перпендикулярно каналу, вставить зачищенный проводник и опустить рычаг до щелчка. Провод будет надежно закреплен. Соответственно, обратная операция выполняется в случае высвобождения провода из канала.

Вид #3 – соединительные изолирующие зажимы

Аксессуары подобного рода обеспечивают соединение проводников, относительно небольших по диаметру. Фактически, соединительные изолирующие зажимы (техническая аббревиатура – СИЗ) представляют некий ручной инструмент той же скрутки.

Два или несколько предварительно зачищенных концов проводников формируются в группу и «накрываются» соединительным изолирующим колпачком до упора. Затем колпачок несколько раз проворачивают.

Внутри такой системы внедрена пружинная спираль, имеющая коническую форму. По мере накручивания колпачка спираль обхватывает группу концов проводников и плотно стягивает в единый узел, зажимая их внутри.


Колпачковый тип элементов, при помощи которых организуется вполне надежное соединение проводников относительно небольшого сечения. Как правило, используются подобные элементы на электрических сетях с напряжением 110-220 вольт

Колпачковые соединители применяются, как правило, на электропроводке относительно небольшой мощности. Очень часто этот вид зажимов выбирают при монтаже бытовых внутридомовых электросетей.

Существуют две разновидности исполнения колпачков:

  • конусообразная прямая форма без упорных выступов;
  • конусообразная прямая форма с наличием упорных выступов.

Вторая конфигурация, как правило, отличается несколько увеличенным диаметром и предназначена для скрепки проводников большего диаметра.

Вид #4 – прокалывающий зажимной элемент

На электрических линиях мощностью до 1 кВ часто используются зажимы прокалывающего типа. Такого типа аксессуары допускают работу с проводниками сечением 1,5 – 10 мм2 на линиях-ответвлениях или работу с проводниками 16 – 95 мм2 на основных магистральных линиях.

Конструкция представляет собой металлический пластинчатый обхват, покрытый изоляцией, который сжимается силой давления от упорного болта.

Обхватывающие проводник пластины оснащены острыми металлическими зубцами, которые под силой давления прокалывают изоляцию провода и впиваются непосредственно в тело проводника.


Зажимающая конструкция, принцип действия которой основан на прокалывании изоляции проводника с последующим плотным контактом к металлической жиле. Используются обычно такие изделия на высоковольтных сетях

Преимущества таких конструкций очевидны. Работа с ними позволяет отказаться от трудоёмких операций съёма изоляции. Кроме того, конструкция прокалывающих зажимов выполнена таким образом, что позволяет выполнять работы без отключения подачи электричества в линию.

Зажимы прокалывающего типа обеспечивают высокую степень герметизации по отношению к атмосферному влиянию.

Изоляция полимерная, устойчивая к воздействию ультрафиолета, для усиления прочности армирована стекловолокном. Имеется изолирующий резиновый колпачок для наконечника.

Вид #5 – зажим между болтом и гайкой

Нередко на силовых сетях монтажниками используется простой, но вполне надёжный способ скрепки через обычный болтовой зажим.

Для организации соединения подобного рода необходимы всегда доступные детали:

  • болт подходящего диаметра;
  • гайка к болту;
  • две шайбы по размеру;
  • контргайка.

Подобным способом допустимо соединять разнородные электрические проводники, например, медь и алюминий.


Пример создания соединения разных по структуре металла проводников при помощи обычного болтового зажима. Задача разделения непосредственной связи «медь-алюминий» решается простым добавлением лишней шайбы

Однако теоретически такое сочетание не рекомендуется в электрической практике по причине разных химических свойств металлов.

Что такое цанговый зажим и как он работает?

Эта модель зажима позволяет избежать разрушения стыка проводов во время даже продолжительного использования. В основе конструкции корпус, две цанги и столько же гаек. Особенность корпуса — шестигранный упор в средней части с цилиндрическими концами для монтажа гаек.

Такой вариант зажима подходит для соединения многопроволочных проводов цангового типа. Минусом его является невозможность контролировать положение проводов в цанге, а также отсутствие крепления элементов лепестков цанг между собой, что провоцирует снижение уровня растягивающей нагрузки на стыке проводов.

Монтажные зажимы для проводов

Переходим ко второму типу зажимов, которые необходимы при монтаже электрический сетей. Если рассмотренные ранее варианты используются для коммутации проводников, то все, что будет представлено в этой главе, применяется для фиксации проводов.


Линейный зажим для проводов натяжной

Все зажимы, которые используются для закрепления тросов и проводов подразделяют на поддерживающие (их подвешивают на промежуточных опорах) и натяжные, которые удерживаются на опорах анкерного типа.

Разделение зажимов производится и по прочности:


Зажимы для линейных проводов глухие

  • Глухие – прочность заделки этих приспособлений варьируется от 30 до 90% прочности алюминиевых проводов или 10-15% стальных тросов. При обрыве на одном из пролетов провод не выскакивает из зажима, а натяжение от него передается на опору. Этот тип является самым распространенным при монтаже воздушных линий электропередач.
  • Выпадающие или выпускающие – выбрасывают лодочку с проводом при отклонении гирлянды поддержки на угол около 40 градусов, что обеспечивает отсутствие дополнительного давления на опору и уменьшение ее массы. Сегодня не применяются из-за частых случаев самопроизвольного выбрасывания.
  • Многороликовые – по сути, это не совсем зажим, так как провод внутри них перекатывается по роликам, в зависимости от силы натяжения в соседних пролетах.
  • Прессуемые зажимы натяжного типа – Представляет собой стальной анкер, в котором опрессовывается провод.


Зажим для провода на столбе

  • Клиновидный зажим – состоит из трех металлических деталей: основания, клина и прижимной пластины. При натяжении провода его удержание происходит за счет высокой силы трения. Детали расклиниваются друг в друге.

В частности, последний вариант зажима можно установить своими руками. Вариант, показанный на фото сверху, применяется для крепления низковольтных проводов и оптических кабелей связи.

Что лучше использовать, скрутку или Ваго

В электрической цепи разрыв наиболее вероятен в месте соединения кабелей. Причиной разрыва является возникновение переходного сопротивления, которое чаще всего начинает выходить за пределы нормы при плохом контакте между проводниками. В результате может произойти перегрев, оплавление изоляции и короткое замыкание.

В ближайшем прошлом скрутки пользовались большой популярностью. Иногда их концы паяли или скрепляли сваркой, что существенно продлевало срок службы. Сейчас технология скручивания проводов без запайки или сварки концов запрещена нормами ПУЭ. Ваги используют для соединения проводов сравнительно недавно, они разрешены законом и считаются более надежными и простыми в использовании, чем скрутки.

Преимущества Ваго перед скруткой

  • Проще монтировать, не требуют наличия опыта и специальных знаний.
  • Универсальные зажимы, содержащие технический вазелин, позволяют соединять алюминиевые провода с медными.
  • Удобнее в плане переделывания соединения и перебирания проводов, так как на одно соединение расходуется 10–12 мм кабеля, в отличие от скрутки, которая требует 10 см за один раз. Делая скрутку вторично, можно попасть в ситуацию, когда потребуется перекладывать весь кабель, так как запас расходуется значительно быстрее.
  • Не требует дополнительной изоляции от влаги и воздуха.
  • Плотность контакта не ухудшается со временем.

Преимущества скрутки перед зажимом Wago

  • Новая скрутка имеет лучшие показатели сопротивления, чем Wago.
  • Выдерживает серьезные нагрузки.
  • Можно делать без покупки дополнительных предметов, инструментов и приспособлений. Требуется лишь наличие изоляции и пассатижей.

На первый взгляд может показаться, что скрутка лучше, чем Wago, так как показатели сопротивления у нее ниже, делается она быстро и без привлечения дополнительных инструментов. Многие сторонники скрутки апеллируют этими фактами, а также демонстрируют наглядные опыты, когда испытывают два соединения под запредельной нагрузкой и Ваго оплавляется быстрее, чем изоляция скрутки.

В реальности такие опыты демонстрируют лишь устойчивость соединений к нагрузкам. Никто не ставит опыты на скрутках 10-ти летней давности. Известно, что за счет периодического нагрева и охлаждения кабели скрутки то расширяются, то сжимаются, поэтому постепенно контакт ухудшается. И чем старше скрутка, тем хуже контакт и все остальные показатели. Также скрутка требует сноровки и опыта от электрика. Если ее делает не профессионал, то результаты могут быть весьма плачевными.

Для чего нужна распределительная коробка


Одной из задач распределительной коробки является систематизация проводников

Провода и кабели, отходящие от электропроводки, должны распределяться по разным помещениям в квартире. В каждой комнате может быть несколько точек питания. Чтобы состыковать все проводники, используется специальное устройство, которое называется распределительной коробкой (также называют распаечной или разветвительной). В них укладываются все проводники от потребляющих устройств в соответствии со строгими правилами ПУЭ.

Распределительные коробки делятся на внутренние и наружные. Внутренние монтируются в специальную нишу в стене, на одном уровне с отделкой остается только крышка коробки. На стену крепятся внешние распредкоробки.

Встречаются круглые и прямоугольные коробки. Число выводов – 4, но могут делаться дополнительные. Для крепления на каждом выводе есть резьба.

К преимуществам распределительной коробки относят:

  • Улучшение ремонтопригодности системы. Необслуживаемый контакт несет потенциальную угрозу.
  • Систематизированность коммутации.
  • Простота профилактического осмотра.
  • Повышение степени пожарной безопасности. Особенно актуально в деревянных домах, где малейшая искра может вызвать возгорание.
  • Экономия при прокладке кабелей.

По определенным правилам проводится соединение проводников в коробке.

Соединение проводов

При монтаже или ремонте электропроводки возникает необходимость подключения линии электропроводки к существующей линии путем соединения проводников. Ниже рассмотрим основные способы ответвления проводов, а также приведем их достоинства и недостатки.
В каталоге компании Атлас представлены из данной статьи:
Клеммники WAGO

Способы соединения кабелей и проводов

Один из наиболее распространенных способов ответвления проводов – скрутка. Наверняка многие знают о том, что этот способ соединения недостаточно надежен. Для обеспечения надежности скрутки можно использовать гильзы или самоизолирующие зажимы. Данные элементы дополнительно прижимают скрутку, чем обеспечивается надежное контактное соединение.

Самоизолирующие зажимы – СИЗ

Самоизолирующие зажимы – СИЗ   Существенный недостаток данного способа соединения – необходимость разрыва магистрального провода (провода, от которого производится ответвление). Еще один недостаток – невозможность ответвления проводников из разного металла (алюминиевого и медного). Если магистральный и ответвляемый проводники выполнены из меди, то ответвление можно произвести пайкой.
Этот способ характеризуется высокой надежностью контактного соединения. При этом нет необходимости разрывать магистральный провод. Достаточно снять изоляцию на небольшом участке проводников и выполнить ответвление проводников, пропаяв места их соединения.

Соединение проводов пайкой

Соединение проводов пайкой   Сварка – это еще одни способ ответвления проводников. Данный способ подходит, как для медных, так и для алюминиевых проводников. Присоединение медного проводника к алюминиевому в данном случае не допускается. При этом возникает необходимость разрыва магистрального проводника, но данный факт является несущественным, так как полученное в результате сварки контактное соединение магистрального и ответвляемого проводников является монолитным. Следует упомянуть так называемые «орешки», которые предназначены для ответвления проводов. Конструктивно данные соединительные элементы состоят из трех контактных пластин, между которых зажимаются винтами проводники. Наличие пластины между соединяемыми проводниками позволяет выполнить ответвление проводников из разного металла, то есть из меди и алюминия.
Пластины «орешков» помещены в специальный корпус, изготовленный из пластика. Данный корпус осуществляет изоляцию выполненного ответвления проводников. При ответвлении проводников данным способом отсутствует необходимость разрыва магистрального провода. так называемые «орешки», которые предназначены для ответвления проводов   Еще одно существенное преимущество вышеприведенных «орехов» – возможность соединения (ответвления) проводников широкого диапазона сечений – от полутора до 150 кв. мм. Рассмотрим такой тип ответвительных устройств, как прокалывающие зажимы. Если для соединения магистрального и ответвляемого проводников необходимо было удалить часть изоляции с их поверхности, то в случае использования прокалывающих зажимов этого делать не требуется. Основной конструктивный элемент данных соединительных устройств – зажимные контактные пластины с зубцами, которые осуществляют прокол изоляции, чем обеспечивается непосредственный контакт с подключаемым проводником. Прокалывающие зажимы для соединения проводов маленького сечения с герметичным корпусом   Прокалывающие зажимы имеют герметичный корпус, который позволяет их использовать в условиях повышенной влажности.
Процесс ответвления проводников в данном случае может осуществляться без снятия напряжения с магистрального проводника. Прокалывающие изоляцию зажимы типа ЗПО   В зависимости от типа прокалывающего зажима, различают несколько способов «прокола» проводников. Ответвление жил проводов и кабелей небольшого сечения осуществляется без использования специального инструмента, так как соединение проводников, то есть «прокол» осуществляется вручную путем защелкивания корпуса. Прокалывающие зажимы, которые предназначены для соединения и ответвления проводников большого сечения имеют несколько иной принцип «прокола» проводников. Прокалывающий зажим SE21 для ответвления проводов с большим сечением   Контактная пластина осуществляем прокол изоляции проводника, и врезается в металл для обеспечения контактного соединения при завинчивании болтов зажима. При этом усилие, необходимое для обеспечения оптимального контакта с проводником, контролируется срывной головкой болтов. То есть при достижении оптимального усилия давления контактной пластины на подключаемый проводник, головка болта срывается.
Недостаток прокалывающих зажимов, рассмотренных выше, заключается в их одноразовом использовании. Но данным недостатком можно пренебречь, учитывая качество выполненного соединения (ответвления) проводников данным способом. Кроме вышеприведенных способов ответвления проводников, следует упомянуть о клеммниках. Современный ассортимент предлагает широкий выбор клеммников различных типов и конструкций. Одни из наиболее популярных соединительных устройств, используемых при выполнении электромонтажных работ – это клеммы Wago.

Использование клемм WAGO для соединения проводов

Использование клемм WAGO для соединения проводов Для ответвления проводников можно также использовать и другие типы клеммников, в том числе и болтовых, при помощи которых можно произвести ответвление проводников без необходимости разрыва магистрального провода. Контактное соединение проводников, выполненное болтовыми клеммниками, достаточно надежное, а наличие на клеммнике специального защитного корпуса, позволяет использовать их в различных условиях, в том числе и во влажных и загрязненных помещениях.

какие клеммники лучше и как с ними работать


Орех для соединения проводов: маркировка и правила пользования

Соединение проводников с помощью «орешка» является довольно-таки распространенным явлением. Кабельный сжим так назван из-за внешнего сходства. Термин «орех» относится к общепринятым и используется в качестве элемента профессионального сленга у специалистов-электроэнергетиков. Официальное наименование приспособления – ответвительный зажим или сжим. В этой статье мы расскажем,что собой представляет орех для соединения проводов и как пользоваться этим соединителем.

Назначение и преимущество соединителей

Главным предназначением данного зажима является выполнение необходимых ответвлений от магистрального электрического провода без разрыва основной линии. Соединитель типа орех устанавливается в месте соединения магистрального кабеля с ответвительными проводами без его разрезания. Для этого достаточно просто снять часть внешней изоляции и закрепить сжим с проводом.

Преимуществом является то, что «орешки» позволяют соединять медные и алюминиевые электрические провода. Важно учитывать, что соединение меди с алюминием без применения промежуточной пластины, преимущественно латунной, недопустимо, так как через некоторое время может начаться процесс окисления.

Соединение проводников при помощи ответвительного сжима чаще всего используют, когда необходимо произвести монтаж электрических сетей бытового или промышленного назначения, либо произвести подключение осветительного электрооборудования. Использование орехов для соединения проводов возможно во всех сетях электроснабжения напряжением до 660 Вольт.

Пример применения

Рассмотрим многоэтажный дом, состоящий из семи этажей. Как известно, в подъезде на каждом этаже принято располагать распределительные щитки. Начиная с нижнего этажа до верхнего проводится четырехжильный, либо пятижильный кабель (в новых домах с современной проводкой, где отдельно идет заземляющий проводник). Он проходит через все щитки на этажах. От каждого щитка осуществляется уже питание квартир. При таком раскладе применение соединителя типа «орех» просто крайне необходимо для того, чтобы обеспечить соединение электрических проводов на каждом этаже с общим магистральным кабелем без его разрыва на каждом отдельном этаже.

Если в данной ситуации производить разрыв «магистралки» на всех этажах, подсоединяя ее на клеммные колодки, то это значительно снизит уровень надежности электроснабжения потребителей. То есть, при отсутствии контакта на одной из фаз у потребителей нижних этажей, потребители всех верхних этажей, которые, в свою очередь, подсоединены к данной фазе, в таком случае рискуют остаться без напряжения.

Конструкция сжима

Устройство ответвительного сжима следующее: в диэлектрическом корпусе из поликарбоната (материал, относящийся к группе термопластов, представляющий собой сложный полиэфир угольной кислоты и двухатомных спиртов) расположен металлический сердечник. Данный сердечник включает в себя две плашки, а также пластину между ними. Все части соединены стяжными болтами. В обеих плашках расположены пазы, куда укладываются провода. Подбор «ореха» производится в зависимости от сечения магистрального и ответвительного кабеля/провода. Маркировка зажимов может быть следующей: У731М, У733М, У734М, У739М, У859М, У870М, У871М, У872М. В таблице ниже сведены существующие типы соединительных зажимов и размеры проводников, соответствующие каждой модели:

Правила соединения проводов

Для соединения нужного проводника с магистральным электрическим кабелем сначала следует разобрать зажим. Чтобы это осуществить, необходимо снять стопорные кольца, находящиеся по бокам «ореха». После этого выкручиваются болты, соединяющие плашки и пластину между ними.

Затем требуется снять изоляцию с кабеля в соответствии с длиной промежуточной пластины внутри сжима. Счищать изоляцию больше не целесообразно.

Как соединить провода дальше? Очень просто! Оголенные участки проводников вставляются в пазы плашек, после чего закручиваются винтами. Теперь получившаяся конструкция укладывается обратно в изолированный поликарбонатный корпус «орешка». Можно заметить, что в корпусе есть четыре отверстия. Первое отверстие наглухо запаяно, второе предназначается для ответвительного кабеля, через оставшиеся два отверстия протягивают магистральный электрический проводник. Таким вот образом и производится соединение электрических кабелей орехом.

Не стоит забывать, что соединение типа «орех» не способно гарантировать герметичность всех стыков, поэтому в процессе эксплуатации при разных климатических и погодных условиях внутрь корпуса может попадать пыль, грязь и влага. Чтобы обеспечить некоторую степень защиты, корпус сжима нужно заизолировать или, иными словами, просто обмотать изолентой.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как соединить провода с помощью зажима типа орешек:

Теперь вы знаете, что такое электрический орех для соединения проводов, какая у него конструкция и назначение.

Надеемся, предоставленная информация была для вас полезной и интересной!

Будет интересно прочитать:

samelectrik.ru

Клеммы для соединения проводов: какие клеммники лучше

Обслуживание электрических сетей неизбежно сопровождается для электриков работой с клеммами. Это своего рода мелкая монтажная фурнитура, без использования которой трудно обходиться, выполняя соединения проводов между собой или с электрической аппаратурой.

Время исключило из практики устаревшие клеммы для соединения проводов, но стабильно дополняет базу электротехники новыми разработками – более совершенными.

Содержание статьи:

Виды электрических соединений клеммником

Рассматривая все выпускаемые промышленностью клеммы для соединения проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

Клеммные соединения используются в электрике повсеместно. Это один из тех электротехнических компонентов, без которого немыслим качественный монтаж любого плана

Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:

  • ножевых;
  • кольцевых;
  • штыревых;
  • муфтовых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов.

Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Вариант #1 — «ножны»

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для соединений проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Привычный многим электрикам и широко распространённый вид клеммников, соединение которыми осуществляется по принципу ножевого контакта. Для организации соединения достаточно вставить одну деталь (папу) в другую (маму)

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26 – 6,0 мм методом силового обжима хвостовика.

Существует два вида таких продуктов: изолированные и неизолированные. Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вариант #2 — кольцевые

Кольцевые изделия имеют конфигурацию под винтовое крепление и представлены двумя группами. Обе группы классифицируются как неизолированные клеммы.

К первой группе относятся конструкции замкнутого кольца с хвостовиком. Вторую группу составляют конструкции вилочного типа с разрывом контура кольца, также с хвостовиком. И те и другие находят широкое применение в схемах электронной техники.

Ещё один «древний» вид элементов, при помощи которых создаётся электрическое соединение проводника с каким-либо модульным элементом схемы. Эти клеммы допустимо применить под контакт двух проводов, но на практике такое редкость

Кольцевые клеммники первого вида выпускаются в ассортименте более широком, чем второй вид. И возможности для их применения более обширные, учитывая технические характеристики.

Этот вид электротехнических изделий допускается устанавливать на электрические проводники сечением 0,25 – 16,8 мм. А вилочная конфигурация соединительных клемм для проводов рассчитана только на сечение провода 0,25 – 4,6 мм.

Вариант #3 — штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки.

Вилка маркируется символом «А», например, F2A. Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25 – 6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Один из вариантов штыревой конструкции клеммников, применяемых, как правило, в слаботочных схемах. Конструктивно обеспечивают удобную работу при монтаже/демонтаже

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов, изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм окрашиваются в синий цвет, остальные (от 2 до 6,64 мм) — в жёлтый цвет.

Вариант #4 — муфтовые фиксаторы

Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.

Так называемая муфтовая клемма. Выпускается в разных конфигурациях, в том числе под силовой обжим. На рисунке конструкция клеммника, способная выдерживать большие токи

Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25 – 16,78 мм.

Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.

Продукты иностранного производства

В последние годы рынок наполнился клеммниками зарубежного производства. Нужно отдать должное: технологически иностранные конструкции выглядят более совершенными по сравнению с отечественными изделиями. С ними удобнее работать – быстрее и проще выполнять соединения.

Но с точки зрения надёжности выполненных соединений зарубежным продуктом не всё так однозначно. В этом плане отечественный продукт зачастую выглядит предпочтительнее. Однако рассмотрим некоторые примеры.

Заслуживают внимания электрические клеммы производства компании WAGO. Инженерами фирмы изобретены несколько привлекательных конструкций, где обычная клемма превращается в удобный интерфейс для подключения: Push wire, Power cage clamp, Cage clamp.

Соединитель #1 — Push Wire

Технология Push Wire основана на использовании свойств жёсткости электрического проводника, за счёт чего и получают вполне надёжный контакт.

Этот тип клеммников является наиболее подходящим для работы с одножильным проводом. Действительно, быстрый способ соединения Push Wire обеспечивает безоговорочно.

Продукт известной немецкой компании – модификация, именуемая Push wire (прижать провод). Удобная в использовании вариация клеммника одиночного и группового исполнения

Достаточно лишь зачистить концевую часть провода (на 10-15 мм) и небольшим усилием протолкнуть зачищенный конец внутрь клеммы. А чтобы так же быстро извлечь проводник, его нужно вытягивать с одновременной прокруткой вокруг своей оси.

Разработаны два вида соединителей типа Push Wire:

  1. Под одиночный проводник.
  2. Под группу проводников.

Конфигурация группового соединения рассчитана для работы с проводами меньшей жёсткости, чем в случае одиночного варианта. Здесь применяется несколько иная конструкция механического зажима.

Чтобы открыть доступ к отверстиям ввода проводника, необходимо приложить некоторое усилие к нажимной кнопке. Также есть модели Push wire без кнопки – под нажимное действие отвёрткой.

Соединитель #2 — универсальный Power cage clamp

Этот клеммник принадлежит к разряду универсальных разработок. Он изготовлен под любой тип электрического провода сечением 6 – 95 мм.

Конструктивно Power cage clamp представляет собой, так называемую двойную клетку, где имеется пружинный пресс и токонесущая шина.

Универсальная клемма под соединения проводников разного сечения. Инженерное решение, которое обеспечивает надёжный плотный контакт. Этот вид соединительного аксессуара можно применять на монтаже линий разной мощности

Подсоединение электрических проводников к таким клеммам выполняется при помощи ключа-шестигранника.

Вращением ключа пружина поджимается, конец провода вставляется под пресс, затем ключом делается оборот против часовой стрелки. В результате пресс опускается и надёжно прижимает вставленный конец провода.

Соединитель #3 — наборный Cage clamp

Это уникальный (запатентованный WAGO) продукт, получивший характеристику наборного клеммника для проводов. Наборные клеммники WAGO рассчитаны под установку на провода сечением 0,5 – 35 мм.

Они удачно подходят не только для работы с одножильным проводом, но также с проводами многожильными, независимо от степени тонкости отдельных жил.

Простейшая, но действенная конструкция клеммника от фирмы WAGO. На рисунке показано исполнение открытого типа, но на практике обычно приходится иметь дело с наборными клеммниками зарытого типа

Действует Cage clamp просто: при помощи отвёртки (или специального рычага в других модификациях) пружинистый зажим поднимают, вставляют провод под токонесущую шину, после чего опускают зажим на место.

Несмотря на простоту конструкции, производитель утверждает: усилие зажима на контакте регулируется автоматически и напрямую зависит от сечения провода.

Соединитель #4 — Cage clamp S

Вариант соединителя проводов, практически аналогичный выше описанному продукту. Но конструкция Cage clamp S всё-таки несколько иная.

Особенность модификации «S» проявляется возможностью работать с клеммой этого типа без применения каких-либо инструментов электромонтёра.

Плюс к этому, наборный клеммник модификации «S» рассчитан под проводники достаточно высокой жёсткости – многожильные и одножильные. Также допустимо подключать на клемму провода с металлическими наконечниками.

Работать с Cage clamp S очень просто: концевая (зачищенная) часть проводника с некоторым усилием вставляется до упора, после чего соединение установлено.

Модифицированный вариант наборного соединителя проводов Cage clamp S (рис. 3). Отличается более удобной эксплуатацией. Позволяет без особых усилий создать соединение проводов и так же просто выполнить демонтаж

Соединительным клеммам для проводов из серии Gage clamp S нашлось место практически во всех модификациях групповых многорядных клеммников.

Их удобно применять на монтаже многочисленных слаботочных электрических линий. Однако также успешно закрытая конструкция Cage clamp S применяется в цепях высоких токов.

Здесь показан принцип действия клеммников из серии модифицированных конструкций «S». Пошагово изображен процесс выполнения соединения проводов с использованием отвертки

Есть две модификации полностью закрытой в изоляцию конструкции «S». Одна предполагает закрепление провода при отжиме пластины на фронтальном направлении. Другая  рассчитана на исполнение бокового нажима отвёрткой на пружинистую пластину.

Винтовые соединители проводов

Широко распространены в электрическом хозяйстве винтовые соединители, по сути, являющиеся вариацией трубчатого (муфтового) изделия. Они выполнены в виде трубки прямоугольной формы, но имеющей скруглённое (овальное) донышко.

На верхнем плато такой трубки имеются отверстия с резьбой, куда вкручиваются стопорные винты. Вся конструкция заключена в капроновую изоляцию.

Для доступа к винтам в теле изоляции сделаны проходные каналы. Есть два вида таких клеммников для соединения проводов – одиночные и групповые.

Конструкция (одна из многочисленных) винтового клеммника под соединение электрических проводов. Вариант соединительной муфты закрытого типа с возможностью установки на DIN-рейку

Клеммникам винтовым для соединения проводов присущи:

  • выраженная механическая прочность;
  • возможность работы с кабелями сечением до 25 мм;
  • использование в цепях слабых токов и силовых.

Работать с этим видом соединителей несложно.

Концевые части проводов вставляют внутрь латунной трубки и отвёрткой заворачивают стопорные винты (обычно два винта). В свою очередь, винты прижимают проводник к донной части металлической трубки.

Полезное видео по теме

Представленный видеоматериал расширит ваши знания о видах клемм и способах их монтажа.

Электромонтажные работы редко обходятся без применения описанных аксессуаров. Казалось бы, это мелкие детали, от которых легко отказаться, заменив технологичное соединение обычным скручиванием проводов. Только вот практика электротехники отмечена массой случаев, когда именно банальная скрутка проводников вместо надёжного клеммного соединения приводит к трагическим последствиям.

sovet-ingenera.com

Соединитель проводов: орешки для начинающего электрика

Зачем нужен переходник с алюминия на медь

Несложно представить ситуации, при которых требуется подключить новое электрооборудование к существующим электрическим сетям. Залезать в магистральные линии вам никто не позволит, а вот решить проблему соединения алюминиевых и медных проводов внутри своего жилища и выбрать соединители вы можете самостоятельно.

Почти все граждане где-то слышали или читали, что соединять простой скруткой провода разного сечения и из разных материалов не рекомендуется. Но руки домашнего мастера (особенно на даче) так и тянутся по-быстрому скрутить старую электропроводку с новым выходом к очередному бытовому устройству. Каковы последствия?

  1. Площадь контакта проводников даже при самой плотной скрутке относительно невелика. Как следствие, возникает высокое контактное переходное сопротивление, которое может вызвать нагревание группы.
  2. В случае подводки алюминий-медь этот эффект может стать критическим. Дело в том, что электрохимических характеристики металлов сильно отличаются. Быстрое образование на алюминиевой жиле окисной пленки (во влажных условиях еще более интенсивное) дает дополнительное сопротивление токоотводу в зоне контакта.
  3. Дополнительный вклад окислительных процессов на меди за короткий период увеличивает контактное переходное сопротивление до пиковых значений, при которых нагрев проводящего соединения медного и алюминиевого проводов может привести к искрению, плавлению, проще говоря, к локальному возгоранию.

Как говорят в Одессе «оно вам надо». Купите соединитель проводов и живите спокойно.

Способы соединения алюминиевых и медных проводов

Рассматривать все случаи, когда такое подключение жизненно необходимо мы не будем. Просто запомните, что если у вас из стенки торчат алюминиевые выходы, в купленном за городом старом доме проводка из того же материала или возникла нужда подключиться к магистральной линии, покупайте правильный переходник.

Клеммные колодки или клеммники. Об этих устройствах мы подробно рассказывали на страницах нашего сайта. Сейчас просто обратим ваше внимание на некоторые нюансы. Надежный электрический контакт в самозажимных или винтовых клеммниках, чтобы соединить алюминиевый и медный провод, должен обеспечиваться либо пластиной из нейтрального материала, либо специальной пастой, сертифицированной именно для этого случая. Смотрите маркировку, читайте инструкцию.

Орешки для соединения проводов. Техническая мысль торжествует. Скорлупа из карболитового пластика (защита) плюс ядро в виде контактных зажимных пластин. Наименование ответвительные сжимы в наибольшей степени применимо к этим устройствам. Схема простая:  магистраль (алюминий)  со снятой фрагментарно изоляцией помещается в канал сжимающих пластин электрического орешка для соединения проводов, а медные жилы зажимаются в те же плашки без прямого контакта с внешним каналом. По верхней калибровке сечений (120-150 кв. мм) такой соединитель проводов, очевидно, рассчитан на профессионалов, но нижние градации (1,5 – 4 кв. мм) вполне применимы для домашних умельцев.

Прокалывающие зажимы (ПЗ). Предназначены для подключения к СИП (самонесущий изолированный провод) магистральных высоковольтных линий. Ответвления такого типа выполняют профессионалы, для особо рукодельных граждан сообщаем: ответвление с помощью ПЗ подключается без нарушения изоляции путем сжатия латунных контактов к несущему проводнику. Затягиваем гайку и обеспечиваем контактный выход.

Соединитель для проводов самодельный. Материалы: болт, три шайбы, лучше латунные, гайка, изолента. Соединение алюминиевых и медных проводов осуществляется разделением их зоны прямого контакта между зажатыми шайбами. Монтируется как временное, но живет десятилетиями.

Как не ошибиться с выбором соединителя проводов

Мы умышленно не стали рассматривать сферу применения и недостатки описанных выше моделей соединительных креплений, чтобы вынести это обсуждение в конец статьи.

Клеммники во всех вариантах исполнения. Для врезки в существующие электрические схемы кабель придется резать. Хватит ли его концов для разводки вашей новой вставки, определит расчет и аккуратность. Колодки хороши в сухих помещениях и установленные в распределительную коробку: механическая и климатическая стойкость низкая. Не всегда пригодны для ответвлений электропроводки, но идеально подходят на роль концевого переходника с алюминиевого провода на медный.

Электрические орешки разработаны для быстрого подключения кабелей, но в руках непрофессионала они капризны. Получить «заряд бодрости» при работе с оголенной проводкой разного сечения никому не хочется. Да и степень защиты IP20 явно мала для внешних условий.

Про ПЗ и болтовые переходники дополнительно ничего говорить не будем. В первом случае в силу специфичности, во втором – с оглядкой на ПЭУ. Выбор схемы электроснабжения своего дома всегда выбираете вы сами.

ogodom.ru

Сжим ответвительный у731м типа “орех”. Орехи электрические соединительные

При производстве электромонтажных работ, которые связанны с вводом в работу нового электрооборудования или прокладкой электропроводки, возникает необходимость в подключении кабельной линии, отходящей от магистрального кабеля. Для выполнения ответвления от основного кабеля используются специальные устройства ― сжимы ответвительные, которые также известны под названием «кабельные орехи». Они получили широкое распространение при монтаже электросетей бытового и производственного назначения, подключения осветительного оборудования и т. п.

Мне как электрику часто приходится сталкиваться с проблемой отсутствия напряжения. И нужно сказать, что 60 % проблем отсутствия напряжения у потребителя связанно именно по причине плохого контакта в щитках, распределительных коробках и прочих силовых пунктах.

Безусловно, немаловажным фактом во всех этих проблемах является то, что за последние пол столетия электрическая нагрузка у бытовых потребителей резко возросла. У каждого дома имеется водонагреватели, электрочайники, варочные панели, стиральные машинки и другая мощная техника. Мы стараемся сделать свое окружение как можно комфортней и уютнее.

По сравнению с прошлым веком, когда практически везде использовалась скрутка, на сегодняшний день известно очень много способов качественного соединения электрических проводов это различные самозажимные и винтовые клеммники, опрессовка проводов гильзами, пайка, сварка.

Если рассматривать тему соединения проводов то нельзя не оставить без внимания один очень практичный способ соединение проводов с помощью зажимов типа «орех».

Орехи электрические соединительные

Приветствую Вас друзья на моем сайте «Электрик в доме». Очередная статья, которую мне бы хотелось опубликовать будет посвящена электрическому контакту в плане ответвления и соединения проводов. Я очень много внимания уделял темам соединения проводов, но в этот раз рассмотрим соединительные зажимы типа «орех». На первый взгляд из выражения «орех» может сложиться негативное впечатление, но это очень простое и надежное устройство. Немого позже станет ясно, почему его так называют.

В моей практике довольно часто встречаются варианты соединения проводов с помощью ответвительных зажимов типа «орех».

Их часто применяют, если необходимо сделать ответвление от магистрального провода не разрываю основную линию. Примером тому послужит схема этажного распределительного щитка. Дело в том, что в многоквартирных домах электроэнергия поступает в квартиры ответвлением от основной магистральной линии.

Попробую объяснить. Например, есть девятиэтажный дом. На каждом этаже расположен свой распределительный щиток. С первого этажа на последний через каждый щиток проходит кабельная линия – три фазы и ноль (система TN-C). Это в старых домах, а в новых помимо фазных проводов и рабочего ноля еще и заземление отдельным проводом прокладывают (получается пяти-проводная система TN-C-S).

В щитке от этого кабеля идет отвод питания в каждую квартиру. Но чтобы обеспечить надежность питания для всех потребителей дома, магистральная линия не разрывается на каждом этаже, а идет цельным проводом. А питание в квартиры поступает методом ответвления как раз вот с помощью таких ответвительных сжимов типа «орех».

Если же сделать наоборот, например, разрывать все четыре провода в щите на каждом этаже и подключать их на какую-нибудь клеммную колодку то в таком случая надежность питания у всех потребителей дома резко ухудшается. Скажем, если пропадет контакт по одной фазе на втором этаже без напряжения останутся квартиры семи верхних этажей в доме, которые подключены к этой фазе. А это никому не нужно.

Что собой представляет зажим «орех»?

Конструктивно зажим «орех» изготавливается в закрытом изолированном корпусе из поликарбоната. Внутри находится стальной сердечник, состоящий из пары плашек и промежуточной пластины, которые после установки сжимаются при помощи стяжных болтов.

Чтобы добраться к внутренним частям сжима, необходимо разобрать его корпус. Для этого снимаем два стопорных кольца, которые расположены по бокам.

В плашках имеются пазы для кабельных жил определённого сечения.

Для обеспечения надёжной и прочной установки зажима необходимо правильно выбрать его типоразмер в зависимости от сечения жил соединяемых кабелей. Подбор ответвительных сжимов производится в соответствии с прилагаемой таблицей.

Модель ответвительного сжима Сечение магистрального провода, мм2 Сечение ответвительного провода, мм2
У731М 4 ÷ 10 1,5 ÷ 10
У733М 16 ÷ 35 1,5 ÷ 10
У734М 16 ÷ 35 16 ÷ 25
У739М 4 ÷ 10 1.5 ÷ 2.5
У859М 50 ÷ 70 4 ÷ 35
У870М 95 ÷ 150 16 ÷ 50
У871М 95 ÷ 150 50 ÷ 95
У872М 95 ÷ 150 95 ÷ 120

Почему зажим называют «орехом»? Посмотрите на него и на обычный грецкий орех. Не правда ли, что между собой они очень похожи. На самом деле выражение «орех» это профессиональный сленг у электриков нигде, в технической документации такого выражения вы не найдете. А правильней его называть ответвительный сжим. Например, сжим ответвительный у731м (где у731м тип устройства).

Основным достоинством ответвительных зажимов типа орех в том, что с их помощью можно подключать электрические провода без разрыва магистральной линии, а также соединять медные и алюминиевые провода между собой, не опасаясь их окисления. Например, если у Вас проложен магистральный провод из алюминия, а Вам нужно подключить от него медный провод, зажим «орех» справится с этим как никто лучше.

Я специально собрал ореха неправильно (пластины собираются пазами перпендикулярно друг другу), чтобы показать пазы в пластинах.

Соединение проводов зажимами типа “орех”

Теперь давайте рассмотрим пример, как сделать ответвление проводов от магистральной линии с помощью зажимов типа «орех». К примеру, есть трехфазная линия, от которой необходимо сделать ответвление проводом сечением 1.5 мм2. Как я уже говорил плюс сжимов в том, что разрезать магистральный провод в этом случае не нужно. Достаточно лишь снять с него изоляцию на длину прижимной пластины.

Подготавливаем орехи. Поддеваем стопорные кольца плоской отверткой и разбираем корпус. Выкручиваем прижимные болты из пластин. Магистральный провод сечением 6 мм2. Аккуратно разрезаем и снимаем с него изоляцию в месте соединения. С отходящего провода также снимаем изоляцию на длину пластины. Больше снимать, смысла нет, так как лишние оголенные части нам ни к чему.

Оголенные части проводов вставляем в пазы на плашках и закручиваем винтами. Между пластинами обязательно должна быть латунная пластина. Затягиваем винты с усилием чтобы контакт был хорошим, но без фанатизма :), иначе можно сорвать резьбу.

Теперь можно собирать корпус ореха. Корпус состоит из двух половинок, в котором имеется четыре отверстия. Одно из них глухо запаяно, одно предназначено для отходящего провода, два других для магистрали. Корпус скрепляем стопорными кольцами. Соединение проводов зажимами типа “орех” выполнено.

Устройство такого типа применяется в сетях электроснабжения с напряжением до 660В и обеспечивает надёжное и долговечное крепление отходящей кабельной линии к магистральному кабелю. Благодаря применению ответвительных сжимов выполнение данного вида работ занимает минимум времени и не требует излишних усилий.

Следует помнить, что такое соединение не обеспечивает полной герметичности стыков и в зависимости от условий эксплуатации в него может проникать пыль или вода. Для решения этой проблемы корпус устройства достаточно плотно обмотать изоляционной лентой.

Конструкция сжимов предусматривает соединение жил кабелей без их разрезания. Монтаж не требует специальной подготовки и оборудования, достаточно удалить изоляцию с мест соединения и установить зажим.

Соединение алюминиевых и медных проводов сжимом «орех»

Электрическими орехами можно выполнять соединение проводов не только методом ответвления. Благодаря простому и в тоже время надежному способу соединения проводов их можно применять везде, даже в распределительных коробках. Но в этом случае нужно учитывать габариты самих сжимов и подбирать коробки соответствующих размеров.

Давайте рассмотрим, как можно выполнить соединение алюминиевых и медных проводов зажимом типа «орех». Все мы знаем, что соединять алюминиевые и медные провода между собой прямым способом нельзя, так как со временем начинается процесс окисления.

Снимаем изоляцию с обеих проводов на величину пластины. Ослабляем винты, вставляем провода в пазы плашек и затягиваем винты. Благодаря тому, что между алюминиевым и медным проводом расположена латунная пластина, прямого контакта между ними нет.

electricvdome.ru

Как правильно соединять провода | dela-v-dome.ru

По современным правилам ПУЭ 7-ой редакции разрешено для соединения электропроводов использовать четыре способа:

  1. Клеммные соединения;
  2. Соединения  колпачками СИЗ;
  3. Соединения проводов сваркой;
  4. Ответвительные сжимы.

Рассмотрим подробно каждый из этих способов соединений.



1. Клеммные соединения

При монтаже электропроводки необходимо применять для соединения и разветвления проводов  качественные изделия, т.к. надежный монтаж — залог электробезопасности.

Провода желательно использовать медные, но в быту приходится иногда состыковывать медные и алюминиевые провода.

Главное правило при таком соединении электропроводов — нельзя соединять между собой медный(Cu) и алюминиевый(Al) провод непосредственно, соединять можно  только с помощью различных видов латунных клемм.

Клеммные соединения подходят как для проводов из разнотипного материала, так и для проводов из одного металла. Сама клемма изготовлена из латуни, в качественных изделиях еще и заполнена гелем, который препятствует окислению провода. Клеммы чаще всего выпускаются в виде колодок, сборок по две и больше клемм в каждой.

Клеммные колодки, иначе называемые клеммниками, по способу закрепления проводов бывают трех видов:

  1. Пружинные,
  2. Винтовые,
  3. Ножевые.



Пружинные зажимы

Клеммы такого типа называют зажимами, т.к. провод зажимается внутри клеммы пружиной, обеспечивающей надежный контакт. В некоторых зажимах контакты заполнены смазкой против появления окисной пленки на проводе, что дает гарантию надежного контакта в дальнейшем.

При монтаже электропроводки надо применять зажимы, рассчитанные на на соответствующий ток, диаметр провода, напряжение. Все эти данные есть на корпусе зажима.

Зажим WAGO. На практике провода в изоляциях разных цветов никогда не могут соединяться. Каждый конкретный зажим объединяет провода определенного назначения.

WAGO внутри

Подобными зажимами соединяют преимущественно однопроволочные жилы электропроводов, хотя встречаются модели пружинных зажимов и для многопроволочных жил. Существуют зажимы разных видов и на разное число электропроводов.Назад к перечислению видов клеммных зажимов.

Зажимами Wago правильно пользоваться при разветвлении жил нуля и фазы. Для ответвления от жилы защитного заземления(РЕ) необходимо применять зажим иного типа, т.к. основная жила не должна разрываться, что невозможно выполнить в зажиме Wago. Для этой цели может служить, к примеру,зажим ножевого типа. О них немного ниже.

Клеммные блоки винтового типа

Клеммные блоки

Клеммные блоки винтового типа выпускаются для соединений электропроводов разного диаметра. Не применяются для соединений многопроволочных электропроводов, если они не обжаты латунными наконечниками. Число проводников, зажимаемых одновременно — не больше 3-х. Провода для соединения  зачищаются от изоляции на расстояние, достаточное для зажима под оба винта.

При монтаже  медных проводов в разветвительных коробках такие клеммы удобны тем, что соединение получается компактным, его легко разместить в монтажной коробке. Однако из-за жесткости медных жил при укладывании клеммы в монтажную коробку в соединении может появиться неконтакт. В этом случае зажимы Wago предпочтительней.

Винтовой зажим на ДИН рейку

Электрические параметры на корпусе

Еще один недостаток винтовых клемм в том, что их надо подвергать ежегодной ревизии, т.е. подкручивать раз в году, а зажимы Ваго  служат не менее 30 лет без дополнительного обслуживания.

При соединении жил из разных материалов под каждый винт клеммы пропускают по одному проводнику, не допуская их непосредственный контакт. Надежность такого соединения, где для крепления каждого провода используется всего один винт, намного меньше, чем при использовании зажима Wago.

Если надо соединить  проводники из разных материалов, то это можно сделать с помощью обычной гайки, винта, шайбы-гровер и дополнительной шайбы между проводниками, чтобы исключить их непосредственный контакт:

Один из видов соединений проводов из разнородных металлов

Для коммутации Нуля(N) и Земли(РЕ) в электрощитке применяют шинки с винтовыми клеммами:

Шинка PE

Шинки в щитке. Слева-РЕ, справа-Ноль.

Кроме щитка дополнительную шинку РЕ можно разместить по месту разветвления на розетки, т.е. в комнатах, кухне, установив для нее отдельную коробку.Назад к перечислению видов клеммных зажимов

Клеммные соединители ножевого типа

Служат для врезки в несущий провод ответвлений. Оба провода могут иметь одинаковый диаметр, но чаще у несущего он больше. С помощью соединителей такого типа делают ответвления на розетки от неразрывной земляной жилы РЕ. Оплетку в месте врезки снимать не надо ни с несущей жилы, ни с ответвляемой. Нож прорезает оплетку насквозь. Для закрепления защелки на зажимах ножевого типа иногда приходится применять пассатижи, чтобы прорезать изоляцию провода. Соединение получается надежным и компактным.Назад к перечислению видов соединений проводов

2. Соединения колпачками, СИЗ

Если электропровода из разнородных материалов соединяют только с помощью клемм, то провода из одного материала могут коммутироваться кроме клемм еще и изолирующими колпачками, иначе СИЗ — соединительными изолирующими зажимами.

Они бывают разного диаметра, разного цвета и формы. Изготовлены из пластика с навинченной стальной пружиной по внутреннему конусу. Внутри некоторые виды колпачков наполнены гелем от окисления проводов.

Колпачки применяют для соединения и изоляции как многожильных, так и одножильных проводов из одного материала, т.к. в них провода имеют непосредственный контакт, который не допускается при разнородных материалах проводов.

Для соединения провода очищают от изоляции на расстояние немного меньшее длины колпачка, затем складывают вместе и скручивают колпачком. Последние витки для надежности надо провернуть пассатижами.

На колпачках указан общий диаметр соединяемых проводов. Это надо учитывать, подбирая колпачок, т.к. иначе не будет надежного соединения.Назад к перечислению видов соединений проводов

3. Соединения сваркой

Самый надежный способ соединения проводов — это соединение сваркой. Свариваться должны провода только из одного материала, либо только медные, либо только алюминиевые. Технология сварки проста, но возникает вопрос в приобретении сварочного аппарата и определенного опыта в работе.

Провода очищаются от изоляции, производится их скрутка с последующим отсечением конца до равной длины каждого провода. И только потом производится сварка конца. На конце образуется маленький шарик от расплавленного металла.

Изолировать оголенные концы проводов надо изолирующими колпачками СИЗ.

Соединение сваркой получается компактным, надежным в эксплуатации и долговечным. Соединение легко вмещается в распаячную коробку и не теряет контакт при укладывании в нее.Назад к перечислению видов соединений проводов



4.Ответвительные сжимы

Ответвительный сжим «Орех»

Ответвительные сжимы, иначе называемые «Орехи», позволяют сделать ответвления от несущей жилы. Чаще всего используются вне квартиры и дома из-за больших рабочих диаметров провода.

Для присоединения к несущей жиле ответвления эта жила зачищается на расстояние, равное длине металлических пластин, так же зачищается и провод ответвления. Оба провода укладываются в желобки пластин и стягиваются винтами.

Содержимое сжима

Подобными сжимами можно соединять и разнородные провода, т.е. медь и алюминий.Назад к перечислению видов соединений проводовВсе остальные соединения, до сих пор еще применяемые  в быту и даже кое-где на производстве, а именно: скруткой, скруткой с последующей пайкой, по современным правилам ПУЭ не допускаются.

Кстати, тоже интересно:

dela-v-dome.ru

Соединение проводов электропроводки | Электрика в доме

Имеются разные виды соединения проводов. Выбор способа во многом зависит от тока нагрузки и сечения провода. Также выбор соединение электрических проводов зависит от типа провода, одножильный он или многожильный, условий эксплуатации. Требования к соединению проводов значительно ужесточаются, при их эксплуатации на открытом воздухе. В прошлом в электропроводке применялся алюминиевый провод, и основным способом соединения была скрутка.

Ответвители электрических проводов

А в ответственных местах использовали сварку и опрессовку. Сейчас используют в электропроводке медные провода и надежные методы соединения — это пайка, клеммные колодки, клеммники пружинные и также сварка. Способ скрутки проводов давно изжил себя, как ненадежный, и сейчас в профессиональной среде скрутка не используется. Метод скрутки проводов запрещен в 7 редакции ПУЭ.

Клеммники для соединения проводов в электропроводке

Клеммные колодки бывают с винтовыми зажимами и с пружинными зажимами. Такими клеммниками можно соединять провода разного типа и с разного материала. Например, одножильный провод с многожильным, медь и алюминий, толстый и тонкий провод.

Клеммники с винтовым зажимом имеют недостаток в том, что можно перетянуть винт и надломать провод. У клеммников, у которых, провод зажимается винтом через пластину, такого недостатка нет. Достаточно удобны в пользовании пружинные зажимы, которыми можно соединять провода одножильные и многожильные довольно быстро.

Клеммники для соединения проводов

Для такого соединения проводов без пайки их нужно подготовить, с одножильных проводов снять изоляцию и хорошо зачистить от пленки окиси, с многожильных проводов также нужно снять изоляцию, зачистить и пропаять.

Пружинные надежные клеммники “Wago” подходят для соединения меди и алюминия

Пайка многожильных проводов предотвратит обрыв отдельных жил.  Ответвительные зажимы используется для ответвления провода, без его разрыва. Такие зажимы еще называют “орешками”.

Соединения проводов алюминий медь

Все знают что, алюминиевые и медные провода нельзя соединять, тогда образуется гальваническая пара, выделяется тепло, выгорает место соединения с возможным возгоранием изоляции. Для такого соединения существует несколько способов. Пружинные надежные клеммники “Wago” очень подходят для такой цели.

Прижимные пластины этого клеммника покрыты антиокислительной пастой, которая защищает провода от окисления. В случае соединения меди с алюминием также используют ответвительные зажимы, ими можно подсоединиться к алюминиевым или медным жилам проводам.

Очень простой способ совмещения меди и алюминия — это обычное болтовое соединение проводов через шайбы. Неудобство такого соединения состоит в том, что для изоляции нужно много изоленты, и его большой размер. Для провода сечением до 2 миллиметров хорошо подходит болт М4. Для многожильных проводов, конец его очищается от изоляции и облуживается. Если медный провод облудить, то шайбу между ними можно не ставить.

Соединять алюминий с медью можно через обычную клеммную колодку. Еще один надежный способ соединения этих проводов это пайка. Для этого зачищают и облуживают медный провод. А для алюминиевого провода сначала нужно приготовить флюс из равного объема сосновой смолы (канифоли) и чистого спирта.

Опрессовка проводов электропроводки

Канифоль перед этим хорошо размельчаем в порошок. Наливаем жидкую канифоль в небольшую прямоугольную ёмкость глубиной 1 сантиметр. Зачистить алюминиевый провод от окисления на воздухе невозможно, окисляется алюминий мгновенно. Для этого и нужна емкость с жидкой канифолью. Опускаем алюминиевый провод в жидкую канифоль и ножом очищаем его со всех сторон, не вытаскивая с жидкой канифоли.

Вид соединения проводов зависит от тока нагрузки и сечения провода. Соединения проводов одножильного и многожильного типа различны.

Без доступа воздуха окиси алюминия на проводе не образуется. Как только зачистили, берем разогретый паяльник с небольшим количеством припоя и прикладываем к проводу у самой кромки жидкой канифоли, и вращая провод облуживанием  его, потихоньку вытаскивая. Все, провод алюминия облужен, теперь его можно паять на воздухе с любыми проводами. Зачистить от окиси алюминий можно и в жидком припое.

Способы соединения проводов в распределительной коробке

Назначение распределительной коробки простое — это обеспечить доступ к электропроводке в помещении. Также распредкоробка дает возможность модернизировать схему электропроводки в доме, поставить дополнительное освещение, добавить розетки. В распредкоробке соединение проводов возможно несколькими способами.

  1. Воспользоваться клеммными колодками. Такой клеммник имеет небольшие размеры, удобен в монтаже. Его можно обрезать до необходимых размеров.
  2. Надежное соединение проводов пайкой. Этот вариант не всегда приемлем и удобен, особенно для пайки алюминиевых проводов под потолком.
  3. Для соединения проводов опрессовкой нужен некоторый опыт и дополнительные материалы и инструмент.

Для изоляции проводов во всех случаях, кроме соединения клеммником, используют изоляционные колпачки.

Соединение проводов сваркой

Лучшее по надежности соединение эл. проводов – это сварка. Однородность места соединения, низкое сопротивление, высокую надежность дает способ сварки. Для осуществления сварки необходим специальный сварочный трансформатор.  На очищенных от изоляции проводах делается скрутка в 5 сантиметров длины.

Надежное соединение проводов сваркой

Конец скрутки выравнивается кусачками. Вместо электродов используют угольные стержни, специальные омедненные графитовые электроды. Также можно сделать электрод из щетки электродвигателя. Один электрод прикладывают к скрутке проводов, а другой к торцу скрутки, при этом возникает дуга, которая и оплавит скрутку.

Время сварки 1 — 2 секунды при верно подобранном токе. Сварочный ток зависит от выбора сечения кабеля и провода и толщины скрутки. При низких токах возникнет эффект прилипания.

Во время соединения проводов сваркой нужно пользоваться защитными средствами — это сварочная маска и рукавицы. При работе с электропроводкой выбирайте тот вариант соединения проводов, который у вас хорошо получается, все методы соединения, описанные выше, достаточно надежны и соответствует требованиям ПУЭ .

Тоже интересные статьи

electricavdome.ru

Клеммы для соединения проводов. Соединение проводов клеммной колодкой

Опытные электрики довольно часто шутят: «электротехника – это наука о контактах». И действительно, ведь при ремонте проводки наиболее часто встречаемой неисправностью является отсутствие контакта. В данной статье поговорим о том как правильно выполнить соединение проводов клеммной колодкой.

Как правило, подобного рода неполадки встречаются в клеммах, зажимах, скрутках и прочих местах соединения проводников. Ухудшение контакта может проявляться не только в «пропадании света», но и в нагреве изоляции проводов, что, в свою очередь, может стать причиной ее возгорания.

Простое скручивание проводов для их электрического соединения уже давно в прошлом – на сегодняшний день, для обеспечения надежного контакта применяют специальные клеммы для соединения проводов – клеммные колодки.

Невзирая на то, что на современном рынке представлен широчайший ассортимент этих элементов, которые различаются не только по цене, но и по некоторым особенностям исполнения, конструкция колодок во всех случаях одинакова: в ячейках корпуса устанавливаются латунные трубки с резьбовыми отверстиями с обеих сторон.

Трубки могут быть различного диаметра, в зависимости от того, для соединения какого сечения проводов предназначена колодка.

Сфера применения колодок может быть самой разнообразной. Так, к примеру, такой соединитель просто незаменим при подключении люстры к коротким проводникам, которые выходят из потолка.

Очень удобен данный соединитель и при необходимости соединения перебитых в стене проводов, ведь, как правило, поврежденные проводники имеют недостаточную длину для того, чтобы соединить их каким-либо иным способом. Правда, здесь есть одно «но»:

клеммную колодку следует располагать только в распределительной коробке – скрывать ее в штукатурке недопустимо.

Конечно, надежность соединения при помощи колодки определенно ниже, чем в случае соединения пайкой. Однако, такое соединение удобнее и требует гораздо меньше времени.

Неоспоримым преимуществом ее использования является также и возможность соединения алюминиевых и медных проводников. В таком случае, для исключения возможного окисления, под каждый зажимной винт пропускают по одному проводу, не допуская при этом непосредственного контакта жил друг с другом.

Соединение проводов клеммной колодкой

При выборе соединительной колодки прежде всего следует учитывать величину тока, который будет проходить через место соединения, а также требуемое количество монтажных клемм в гребенке.

Как правило, процесс соединения проводников не вызывает каких-либо затруднений даже у электриков-любителей.

Монтаж действительно очень прост: берете колодку с требуемым размером ячейки, отрезаете нужное количество секций, вставляете жилы внутрь клеммной ячейки и при помощи винтов зажимаете каждый из соединяемых проводников.

Затягивать винты фиксации жил следует с достаточно умеренным усилием. Естественно, предварительно с концов соединяемых проводников следует снять изоляцию (вполне достаточно снять около 5 мм изоляции), а саму поверхность токопроводящей жилы тщательно зачистить.

Большим преимуществом таких колодок является то, что в зависимости от условий монтажа каждый сегмент можно отрезать. Правда, здесь есть один нюанс: в такой колодке, я бы не рекомендовал зажимать алюминий. При затягивании алюминиевую жилу можно передавить самим винтом.

Если соединяются алюминиевые жилы, то винты необходимо затягивать с особой осторожностью. Обусловлено это тем, что, во-первых, алюминиевая жила может попросту переломиться, а, во-вторых, как известно, алюминий обладает определенной текучестью под воздействием значительного давления, что по истечению некоторого времени может привести к ухудшению или полному пропаданию контакта.

А это, в свою очередь, чревато перегревом проводника и его возгоранием. К слову, по нормативам, абсолютно все соединения, в которых есть алюминий, необходимо подтягивать с периодичностью раз в год.

Как соединять многожильные провода в колодке

Также обратим внимание, что недопустимо зажимать в такой колодке многожильные проводники. Многожильный провод, как и алюминиевый, можно передавить зажимным винтом.

Дело в том, что в соединительной колодке есть все то, что не очень «любит» многожильный провод – это и неровная поверхность зажимного винта, и точечное (неравномерное) давление, и вращательное движение.

Конечно, монтаж может получиться вполне приемлемым, но может и не получиться – и от проводника останется лишь очень небольшое количество жил.

Тонкие проволоки, из которых состоят такие жилы, быстро деформируются и повреждаются под действием прижимного винта колодки. В результате контакт получается ненадежным – соединение греется и оплавляется.

Лучшим решением данной проблемы является применение специальных наконечников для проводников. В бытовой электрике наиболее часто используются втулочные наконечники с пластиковыми манжетами, которые для удобства монтажа выполняются разных цветов.

Процесс монтажа наконечников выполняется в несколько этапов:

  • 1. Конец проводника подравнивается при помощи кусачек (концы всех «проволочек» жилы должны быть одинаковой длины).
  • 2. Производится зачистка изоляции в соответствии с длиной металлической гильзы наконечника.
  • 3. Аккуратно формируется параллельность всех проволок (без скручивания). В случае, если проволоки скручены их аккуратно выпрямляют.
  • 4. Надевается наконечник таким образом, чтобы пучок проволок выступал из гильзы примерно на 0,5-1 мм. При этом следят, чтобы манжета закрывала край изоляционного покрытия проводника.
  • 5. Далее при помощи специальных пресс-клещей наконечник обжимается (в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей).
  • 6. После этого проводник с установленным наконечником вставляется в клеммный соединитель и фиксируется прижимным винтом.

Колодки с крышкой для соединения проводов

Отдельно необходимо вспомнить о клеммных колодках, выполненных из высокопрочного черного пластика. Основное преимущество такого соединителя заключается в том, что в нем зажим проводника осуществляется пластиной, а не непосредственно винтом.

За счет такой конструкции можно надежно соединять не только алюминиевые, но и многожильные проводники. Кроме того, такие колодки отличаются и более высоким допустимым рабочим током (можно встретить колодки, рассчитанные на ток до 40А).

Единственный минус таких колодок – они не режутся и не разделяются.

Основным недостатком данного способа соединения проводов является то, что большая часть реализуемых клеммных колодок очень плохого качества – ненадежны и недолговечны.

Еще одна проблема в том, что отличить подделку от нормального соединителя крайне сложно и возможно только в процессе непосредственного монтажа.

Именно поэтому большинство действительно профессиональных электриков выбирают только клеммы для соединения проводов проверенных временем производителей, к примеру таких, как: «Верит», «Тридоник», «АВВ», «Легранд».

Похожие материалы на сайте:

electricvdome.ru

Используйте разветвители для подключения электрических проводов

Соединители для ответвлений позволяют добавить новый провод. Соединители для сращивания ответвителей представляют собой оконечные устройства из винилового пластика, которые используются для быстрого сращивания или соединения с использованием двух или более кусков провода, которые находятся в пределах рекомендуемого диапазона проводов для сращивания ответвлений. Соединительный элемент представляет собой оконечное устройство для проводов из винилового пластика с острой металлической вставкой, которая безопасно прорезает пластиковые изоляционные оболочки двух проводов и сжимает их вместе.Затем соединительный элемент закрывается, чтобы надежно удерживать соединения проводов вместе.

Сварочные аппараты

также называются быстросъемными аппаратами и предназначены для использования с электрическими проводами, некоторыми телефонными проводками и проводами других электрических устройств. Очень распространенный пример использования этих ответвительных соединителей – электромонтажные работы прицепа, когда требуется быстрое и безопасное соединение. Соединители для сращивания ответвлений доступны с различными размерами проводов AWG, комбинациями проводов и цветами, чтобы соответствовать размерам проводов AWG.Соединения ответвлений – это недорогой и безопасный способ соединить существующий провод с новым без их пайки.

Для чего нужен переходник для сращивания ответвлений?
Разъемы с отводом предназначены для подачи в него существующей проволоки и нового чистого обрезанного конца другой проволоки. Когда металлическая часть ответвителя прижимается, он разрезает оба провода и устанавливает соединение между двумя проводами. Пластиковый кожух складывается и надежно удерживает провода, не снимая изоляционной оболочки, обеспечивая плотное и чистое соединение между проводами.Соединение завершено, когда кожух крана закрыт и плотно обжат.

Соединение ответвлений – это надежный способ соединения двух проводов одного калибра. Это простой и эффективный способ сращивания проводов, который обычно используется во многих электрических приложениях. Чтобы упростить поиск нужного сварочного аппарата, компания Electrical Basics предлагает различные размеры, которые внесены в список CSA для обеспечения безопасности, с высокими температурными характеристиками до 220 F.

Как соединитель ответвителя обеспечивает электрические соединения
Соединитель ответвителя имеет две камеры, по одной на каждом конце, которые предназначены для надежного удержания двух проводов внутри соединителя.Чтобы правильно соединить ответвитель, вам нужно поместить каждый из проводов в отдельную камеру, параллельную длине разъема. Затем вам нужно будет осторожно закрыть крышку сращивания ответвлений, чтобы каждая вставка проводов касалась каждого провода. Удерживая провода и соединители ответвлений на месте, вы можете осторожно закрыть крышку и медленно и осторожно зажать ее плоскогубцами. При нажатии на плоскогубцы металлическая вставка вдавливается в разъем. Это давление будет выдавливать провода через зазор в центре, когда они проникают в разъем.Давление плоскогубцев на стыковочное соединение прорежет два провода и скрепит их вместе, чтобы создать надежное стыковое соединение. Затем вы должны потянуть за провода, чтобы убедиться, что соединение выполнено плотно и провода надежно прикреплены к разъему. Повторите этот процесс для всех соединений проводов, которые могут потребоваться для вашего проекта электропроводки, убедившись, что используются только провода в пределах рекомендуемого диапазона сечения стыковочного соединителя.

После того, как надежно сращенные кабели будут подключены, вы должны связать кабели пластиковой стяжкой или использовать изоленту, чтобы предотвратить разъединение сращивания.Оберните стяжку-молнию или изоленту вокруг нижней части оголенной изоляционной оболочки обоих кабелей, и это поможет еще больше закрепить установку. Затем вы можете обрезать излишки конца галстука-молнии ножницами, если используете этот метод.

Соединения метчиков разного цвета указывают, какой калибр провода следует использовать:


Соединения лент Винил Желтый AWG 12-10

Соединение лент Винил Синий AWG 16-14

Соединения лент Винил Красный AWG 22-18

Каждый раз, когда вам нужно создать новое проводное соединение, вы всегда должны думать о безопасности в первую очередь.Перед тем, как начать любое проводное соединение с помощью ответвителя, вам необходимо:

  • Выключите питание в монтажной коробке перед тем, как начать
  • Соединяйте вместе провода только одного калибра
  • Обязательно соблюдайте все местные электротехнические нормы и правила.

Ответвительные соединители – это надежный способ быстрого соединения для безопасного, надежного и беспаечного соединения проводов с проводами AWG. Использование этого типа соединителя – отличный способ создать долговечные электрические соединения во многих типах электрических приложений.

Если у вас есть какие-либо вопросы о выполнении стыковых соединений или о том, какой стыковочный соединитель вам нужен для вашего проекта, позвоните специалистам в отделе “Основы электротехники” по телефону 877-947-8437. Мы поможем вам выбрать подходящий ответвительный соединитель для вашей электрической проводки.

Встречайте невероятное изобретение, которое делает сращивание проводов до смешного простым

За последние несколько недель мы изучили устройства для проверки резьбы для определения гаек и болтов, удобные плоскогубцы для хомутов для гибких шлангов и десульфаторы для аккумуляторов.Предлагаемый на этой неделе крутой инструмент, широко известный как термоусадочные самопаяющиеся соединители для стыкового сращивания, позволяет выполнять электромонтажные работы быстро, безопасно и надежно. Главное то, что вам не нужно подключать паяльник или зажигать горелку – они соединяют и герметизируют стык с помощью горячего воздуха (например, инструмента для снятия краски) или даже карманной зажигалки.

Эта рекомендация исходит от Рори, который говорит, что недавно использовал их для подключения некоторых ламп на своем GX 470. По его словам:

Я ненавижу проводку.Я ненавижу диагностировать электрические неисправности, ненавижу прокладывать провода, делать стыковые соединения и ненавижу пайку. Поэтому я решил попробовать.

Во-первых, я скажу, что существуют разные мнения о том, как правильно соединять провода. Обычно я по умолчанию использую пайку и термоусадку, потому что с точки зрения логики это наиболее логично – это прочное соединение, устойчивое к проникновению воды и коррозии. Иногда, работая в ограниченном пространстве, я прибегаю к стыковым соединителям или лезвиям с небольшой термоусадкой.Паять на верстаке – это одно, а сделать хороший припой, лежа под автомобилем – совсем другое.

По тем же причинам, что и хорошая пайка, эти мелочи кажутся хорошей идеей, по крайней мере, теоретически. В середине есть паяное соединение и термоусадочная оболочка, приклеенная с обоих концов горячим липким клеем. Очевидно, у меня были некоторые опасения по поводу того, насколько хорошо будет проникать припой, но, посмотрев видео ниже, я решил попробовать.

Большой Клайв приходит к выводу, что традиционная пайка и термоусадка позволяет лучше паять соединение, и я не сомневаюсь, что это так.Но мое собственное тестирование привело к довольно стабильному соединению, которое, вероятно, прослужит дольше стыкового соединителя, обеспечивая при этом хорошую водонепроницаемость. Я добавил еще один слой термоусадки по всей сделке, потому что, почему бы и нет?

Вы пробовали эти разъемы, или у вас есть другой разъем, которым вы ругаетесь? Знаете ли вы о странном или уникальном, но обязательном инструменте, который, по вашему мнению, должен быть у каждого гаечного ключа? Вы хотите, чтобы мы проверили какой-нибудь инструмент и посмотрим, как он работает? Напишите мне письмо или оставьте его в комментариях!

Как правильно сращивать провода

Фото: Эванс Брасфилд

Снова и снова люди говорили мне, что они боятся модифицировать жгут проводов своего велосипеда, чтобы установить новый аксессуар.Если немного покопаться, багабу обычно боится вплетать провода в обвязку велосипеда. Разрезать жгут проводов вашего мотоцикла не следует легкомысленно и пытаться делать это только тогда, когда вы уверены в том, какие провода следует разрезать – скажем, получив заводское руководство по обслуживанию – процесс на самом деле не так уж и страшен.

Соединение проводов – это процесс физического соединения двух или более проводов для создания механически прочного и электрически безопасного пути. Это можно сделать несколькими способами.Механические соединители, которые физически зажимают провода вместе или к общему проводнику, являются самыми простыми, но они занимают больше места, и определенные виды подвержены выходу из строя. При пайке используется горячий утюг для нагрева проводов до температуры, при которой расплавится припой, который, когда он остывает, обеспечивает прочное физическое соединение и электрическую проводимость. Однако пайка также является большим источником беспокойства для новичков. Не бойтесь, сращивание проводов вполне допустимо, если все сделано правильно.

Источником страха перед сваркой обычно является незнание пайки, которую, по-видимому, многие считают, что ее следует делать только в полночь, во время полнолуния, практикующим темные искусства. К счастью, эта идея вздор. Любой, даже тот, у кого руки трясутся так же сильно, как у меня, может научиться паять с минимальными затратами крови и сокровищ.

Включите: как установить коммутируемое дополнительное питание на ваш мотоцикл

Отвод провода – олицетворение зла.Кусок справа прорезает изоляцию провода, что может привести к повреждению жилы внутри. Вибрация мотоцикла может ослабить кран и вызвать периодические сбои в подключении или просто выскочить из провода.

Какие у меня варианты подключения?

Самыми распространенными разъемами, которые вы найдете в наборах послепродажного обслуживания, являются ответвители для обжима проводов. Это инструменты дьявола. Выбросьте их и научитесь паять или использовать разъемы Posi-Lock, которые немного дороже, но у меня еще не было ни одного выхода из строя.С разъемами Posi-Lock снимите примерно полдюйма изоляции с концов проводов, но не скручивайте отдельные жилы. Наденьте пластиковый хомут на конец провода, а затем плотно закрутите хомут и проволоку в корпус Posi-Lock. Повторите то же самое с другим концом провода. В результате получается прочное электрически исправное соединение, которое я использовал годами, когда не хватало места для пайки. Я также использовал фиксаторы Posi-Locks в качестве соединителей проводов в местах, где соединение может периодически отключаться.

А Posi-Lock обеспечивает надежность и обратимость стыковых соединений без пайки.

При правильной сборке стыковое соединение имеет такую ​​же прочность, как и паяные соединения, показанные ниже. Posi-Taps допускает трехстороннее соединение.

Причина, по которой отводы с обжимом являются злом, довольно проста. Хотя вы могли подумать, что они упростят сращивание, просто зафиксировав их на месте, они также могут прорезать некоторые из настоящих жил проволоки, делая проволоку более слабой, более устойчивой и более склонной к выходу из строя.Кроме того, окружающая среда с высокой вибрацией мотоцикла увеличивает вероятность ослабления соединений обжима и возникновения периодических отказов, которые сложно отследить.

Стыковое соединение используется для соединения проводов, идущих в одном направлении.

Чем вы сращиваете провода?

Приличный паяльник на 40 Вт можно купить менее чем за 20 долларов, но я рекомендую паяльник с регулируемым переключателем и встроенной подставкой. Если вы посмотрите на распродажи, их можно будет купить за 35 долларов или меньше. Вам нужен проволочный припой достаточно узкого калибра, чтобы его можно было легко расплавить с калибром проволоки, который чаще всего встречается на мотоциклах, обычно 18 калибра для большинства целей.Я обычно покупаю припой без канифольного сердечника, предпочитая нанести немного флюса на оголенные провода перед их нагреванием и нанесением припоя.

Пигтейл используется для отвода провода обратно к проводу, к которому он подключен. Хороший пример того, когда выбрать косичку или стыковое соединение, можно найти здесь.

Вы должны научиться паять что-нибудь, кроме жгута проводов. Для этой статьи я выбрал провод 18-го калибра красного и синего цветов, чтобы было легче увидеть, как они сочетаются друг с другом.При сращивании проводов обычно используется один из трех видов сращивания: стыковое сращивание, когда две проволоки соединяются в одну непрерывную проволоку; стык косички, где провода лежат рядом друг с другом; и трехстороннее соединение, которое подводит второй провод к середине другого провода.

Этот трехсторонний соединитель вставляет красный провод в середину синего. Это пример, в котором обычно используются отводы для обжима провода более низкого качества. Не поддавайтесь искушению.Несмотря на то, что пайка проводов в линию является сложной задачей, после приклеивания это соединение намного безопаснее, чем любое обжимное соединение.

Для первых двух стыков необходимо удалить примерно полдюйма изоляции с обоих концов провода. Концы скручены вместе, чтобы обеспечить хорошее механическое соединение между проводами. Подставку с зажимами из крокодиловой кожи можно сделать самодельной или купить, чтобы удерживать провода на месте при нагревании от утюга.

Все три соединения были упакованы в термоусадочную пленку.Иногда, однако, лента – единственный вариант в ограниченном пространстве, в котором вы делаете стык.

Перед тем, как прикасаться паяльником к проводам, залудите его, расплавив на нем небольшое количество припоя. Это помогает распределить тепло, когда наконечник касается проводов. При плавлении припоя к проводам старайтесь не касаться припоем к утюгу. Вместо этого позвольте утюгу нагреть провод до такой степени, что он расплавит припой. Удерживание утюга под проводами позволяет теплу двигаться вверх, в то время как сила тяжести тянет расплавленный припой вниз.Капиллярное действие играет важную роль в распределении припоя по месту соединения. Прикоснитесь к утюгу и припаяйте несколько точек на стыке, чтобы убедиться, что он равномерно распределен по жилам проводов. Хотя вы хотите, чтобы припой покрыл большую часть стыка, старайтесь не оставлять на стыке большие капли припоя. Это выглядит некрасиво, и если стык заклеить скотчем, он станет намного больше.

После того, как стык остынет, обрежьте все свободные провода, которые могут проткнуть ленту или термоусадочную пленку.Затем оберните его изолентой или термоусадочной пленкой, чтобы предотвратить случайное заземление на другие провода или разъемы.

Продолжайте практиковать технику пайки до тех пор, пока вы не освоитесь с ней, прежде чем пробовать ее в самых ограниченных пространствах мотоцикла.

Паяльные инструменты

Хотя вы можете начать с простого однотемпературного паяльника и рулона припоя, я обнаружил, что вложения в паяльную станцию ​​с регулируемой температурой окупаются.Во-первых, у них обычно есть удобное место для размещения горячего утюга между использованиями. Больше никаких ожогов на верстаке. Во-вторых, у них также может быть держатель для губки, который позволяет легко очистить наконечник перед началом нового соединения. Другой инструмент, который я рекомендую, – это рука помощи, которая удерживает провода на месте, когда вы работаете на скамейке. Это делает жизнь намного проще.

Эту базовую паяльную станцию ​​можно купить чуть больше 30 долларов.

Магазин для паяльной станции Vastar здесь

У меня не очень устойчивые руки.Итак, этот инструмент на вес золота, когда мне нужно припаять несколько проводов – и все это менее чем за 10 долларов.

Магазин для Neiko 01902 Регулируемая рука помощи здесь

При работе с велосипедом лучше всего защитить другие провода в жгуте, поместив кусок картона между паяемыми и нетронутыми проводами.


Мы стремимся находить, исследовать и рекомендовать лучшие продукты. Мы зарабатываем комиссионные с покупок, которые вы совершаете, используя розничные ссылки в наших обзорах продуктов. Узнайте больше о том, как это работает .

Крепление и соединение проводов между собой без пайки

Если вы испытываете трудности с соединением проводов – например, фидеров рельсов с проводкой шины – это для вас.

Исторически сложилось так, что если вы хотите соединить один провод посередине другого (прослушивание телефонных разговоров), вы отрезали часть внешней связки от первого провода, а затем наматывали второй провод на оголенную медь, а затем соединяли их вместе с помощью пайки . железо и припой .

Если у вас есть много проводов фидера рельсов, которые можно прикрепить к проводу главной шины, проходящему по разводке, это может занять много времени и утомительно. И, если вы случайно перережете провод шины, зачищая его, ну, это просто раздражение в центре внимания.

Но если вы новичок в моделировании железнодорожной проводки или, возможно, вернулись через некоторое время, теперь есть альтернатива, которая значительно упрощает и ускоряет соединение двух проводов. Я также удивлен количеством моделистов, которые не сталкивались с этим и все еще борются с пайкой.

Это небольшой проводной аксессуар, обычно известный как разъем для чемодана, разъем с защелкой, разъемы смещения изоляции / IDC или замки с замком (Scotchlok – торговая марка 3M), который идеально подходит для одножильных проводов.

Соединение проводов с ними – это просто вопрос размещения двух проводов, которые необходимо соединить, в каналы, зажима замка плоскогубцами и последующего загиба на защелку, чтобы он оставался герметичным. Вот и все. Это быстрый, эффективный и простой способ соединения проводов без снятия изоляции, обжима или пайки.

Они показаны на видео ниже.

Вы можете встретить комментарии о том, что у них есть проблемы и их следует использовать только временно. Тем не менее, это связано с их использованием в средах, подверженных воздействию элементов или где проводка будет перемещаться, например, в электрических системах автомобилей и лодок. Для модельной железнодорожной проводки они кажутся совершенно нормальными и более чем подходящими для работы.

Мне также нравится, что они доступны в разных цветах, поэтому могут соответствовать системе цветового кодирования для проводки шины и фидера, однако имейте в виду, что цвет разъема зависит от размера проводки, поэтому вы Мне нужно будет использовать проволоку разного калибра для разных цветов (спасибо Тому Лоутону за внимание по этому поводу).

Вы можете увидеть это в действии в этом видео о подключении шины и фидера:

Единственным недостатком является то, что они действительно предназначены для проводов среднего калибра (калибр 14–22). На моих схемах DCC N / OO я использую провода более толстого сечения для шины – калибр 16 для автобуса и 18 для гусениц, так что это не было проблемой. Однако, если вы используете провода меньшего сечения, вы можете сначала протестировать их. И на всякий случай, если вы думаете об использовании их для других приложений, они не рекомендуются для обычной бытовой электропроводки.

Их можно приобрести по номеру здесь, в Великобритании, или , здесь, если вы находитесь в США, .


> И последнее, личное замечание: я трачу огромное количество времени на тестирование, фотографирование, написание и исследование техник для этих статей и оплачиваю все текущие расходы на MRE из собственного кармана. Если вы нашли эту статью полезной, вы можете поддержать меня, сделав пожертвование на моей странице сбора средств. Спасибо и счастливого моделирования, Энди. Обновление

: в этой статье изначально говорилось, что они доступны в магазинах Maplin.Несколько моделистов связались со мной, чтобы указать, что у Maplin больше нет физических хранилищ, поэтому эта ссылка была удалена. В исходной статье также не указывалось, что цвет разъемов соответствует размеру используемого провода, и была опечатка в калибре провода, который я использую.


Уведомление для аффилированных лиц: некоторые ссылки на этой странице приведут вас к тщательно отобранным компаниям, включая Hornby, B&Q, Rapid Online, Amazon, eBay, Scale Model Scenery и Element Games, через которые вы можете покупать упомянутые продукты.Эти ссылки сделаны в соответствии с их партнерскими схемами, что означает, что, хотя цена для вас не меняется, я получаю небольшую комиссию за размещаемые вами заказы. Пожалуйста, прочтите заявление об отказе от ответственности для получения более подробной информации.


Обновлено: среда, 21 октября 2020 г.

9.3: Беспаечные разъемы – Workforce LibreTexts

Пайка – это рекомендуемый способ сращивания, ответвления или соединения проводов для создания жесткого, постоянного и устойчивого к погодным условиям соединения. Процесс пайки может быть трудоемким, неудобным, ограниченным и дорогим.

Во многих приложениях пайка была заменена специальными соединительными устройствами, которые упрощают процедуры соединения проводов. Соединители без пайки используются как для проводных, так и для кабельных соединений. Типы беспаечных разъемов включают:

  • петлевой
  • поворотный
  • установочный винт
  • обжим

Соединители с петлевым концом

Наиболее распространенное соединение без пайки имеет конец провода с петлей (рисунок \ (\ PageIndex {1} \)), удерживаемый на месте установочным винтом на электрическом зажиме (рисунок 9).Обратите внимание, что направление петли такое же, как и направление вращения винта при его затяжке (по часовой стрелке). Винт и шайба должны быть изготовлены из коррозионно-стойких материалов, таких как медь или латунь.

Рисунок \ (\ PageIndex {1} \): Хорошая петля (также известная как крючок) (CC BY-NC-SA; BC Industry Training Authority) Рисунок \ (\ PageIndex {2} \): Правильная установка под винт клеммы ( CC BY-NC-SA; BC Industry Training Authority)

Накручивающиеся соединители

Накручиваемый соединитель представляет собой неразъемное соединительное устройство, предназначенное для сращивания алюминиевых или медных проводов.Накручиваемые соединители также известны как гайки для проводов, соединители для проводов, конические соединители, соединители для наперстков или марретты. Внутри тупой пулевидной крышки навинчиваемого разъема находится конусообразная пружинная вставка, которая навинчивается на проводники при скручивании разъема. Когда разъем наматывается на оголенные концы проводов, провода вытягиваются, скручиваются и вдавливаются в металлическую вставку разъема. Электрическая непрерывность поддерживается как за счет прямого контакта скрученных проводов, так и за счет контакта с металлической вставкой.

Рисунок \ (\ PageIndex {3} \): оголенные провода, скрученные вместе (CC BY-NC-SA; BC Industry Training Authority) Рисунок \ (\ PageIndex {4} \): соединение завершено (CC BY-NC-SA; BC Управление по обучению в отрасли)

Крыльевидные удлинители (рис. \ (\ PageIndex {5} \)) входят в состав соединителей некоторых марок, чтобы снизить утомляемость мышц оператора при установке большого количества соединителей.

Рисунок \ (\ PageIndex {5} \): Крылатый соединитель (CC BY-NC-SA; BC Industry Training Authority)

Оболочка навинчиваемого соединителя обеспечивает достаточную изоляцию, позволяющую использовать эти соединители в цепях, выдерживающих до 600 В.

Накручиваемые проводные соединители обычно имеют цветовую кодировку, чтобы указать размер соединителя и, следовательно, их емкость (Рисунок \ (\ PageIndex {6} \)). Они обычно используются в качестве альтернативы паяным проводам, поскольку их быстрее устанавливают и позволяют легко снимать для будущих модификаций, в отличие от паяных соединений.

Рисунок \ (\ PageIndex {6} \): Вид с торца навинчиваемых соединителей с металлическими вставками (CC BY-NC-SA; BC Industry Training Authority)

Накручиваемые соединители не часто используются на проводах сечением толще, чем AWG # 10 (5.26 мм²), потому что такие сплошные провода слишком жесткие, чтобы их можно было надежно соединить этим методом. Вместо этого используются установочные винтовые соединители, зажимы или обжимные соединители.

Соединители с установочными винтами

Соединители с установочными винтами (Рисунок 13) состоят из двух частей:

  • Корпус соединителя из латуни, в который вставляются провода
  • Изолированный колпачок конической формы, навинчиваемый на латунный соединитель
Рисунок \ (\ PageIndex {7} \): Установочный винт (CC BY-NC-SA; BC Industry Training Authority)

Установочный винт чаще всего используется в качестве стыка внутри защищенной электрической коробки и осветительных приборов. .Хотя установка установочных винтов требует больше времени и дороже, чем навинчиваемые, они могут обеспечить более надежное соединение, чем навинчиваемые соединители.

Соединители обжимные

Обжимной соединитель используется для постоянного плотного соединения. Обжимной соединитель (компрессионное соединение) может состоять из одной или двух частей.

Разъем, состоящий из двух частей (рисунок \ (\ PageIndex {8} \)), имеет втулку, удерживающую провод, которая сжимается с помощью специальных клещей для обжима, и изолированный колпачок, в который вставляется обжимной фиксатор.

Гильза изготовлена ​​из меди или оцинкованной стали, а крышка – из материала с высокой диэлектрической проницаемостью. Стопорную втулку из оцинкованной стали нельзя использовать с алюминиевыми проводниками, так как между металлами может происходить электролиз.

Рисунок \ (\ PageIndex {8} \): двухкомпонентный обжимной соединитель (CC BY-NC-SA; BC Industry Training Authority)

Эти устройства доступны во многих размерах. Как и в случае с другими беспаечными соединителями, при каждом применении необходимо тщательно выбирать двухкомпонентный обжимной соединитель правильного размера.

Однокомпонентный обжимной соединитель (рисунок \ (\ PageIndex {9} \)) обычно используется в качестве клеммной колодки. Как вилочный, так и кольцевой тип значительно упрощают подключение многожильных проводов к клеммным винтам. Обжимной соединитель иногда имеет мягкую шланговую трубку, приваренную к соединителю. Разъем и изоляция обжимаются вместе. После опрессовки изоляция возвращается в первоначальный вид.

Рисунок \ (\ PageIndex {9} \): Однокомпонентные обжимные соединители (CC BY-NC-SA; Промышленный центр обучения Британской Колумбии)

Теперь выполните самотестирование учебной задачи.

Работа с проводом – learn.sparkfun.com

Добавлено в избранное Любимый 42

Как соединять провода

Подготовьте провод, зачистив концы проводов с помощью приспособления для зачистки проводов. Если вы работаете с многожильным проводом, попробуйте скрутить концы, чтобы сгруппировать жилы вместе, и залудите кончики перед пайкой.

Отрежьте кусок термоусадки, чтобы закрыть оголенные провода. Пропустите термоусадочную пленку через один из проводов.Обязательно сдвиньте термоусадочную пленку с места сварки.

Поверните клеммы проводов друг к другу и соедините оголенные концы вместе.

Удерживайте провода вместе с помощью ленты, чтобы удерживать провода на месте против паяльного коврика.

Добавьте припой к проводам. Старайтесь не оставлять паяльник на проводах слишком долго. Изоляция может расплавиться, обнажив больше проводов.

Убедитесь, что нижняя сторона провода также припаяна.

Переверните провод и распределите по ним припой. При необходимости добавьте флюс и припой для покрытия проводов.

Если вы используете термоусадку, наденьте ее на клемму, чтобы изолировать соединение. Нагрейте термоусадку паяльником или термовоздушной паяльной станцией.

Тепло от паяльника Тепло от паяльной станции горячего воздуха

По завершении термоусадка должна плотно прилегать к оголенному проводу.

Советы: Ищете другие идеи и методы резки проволоки? Попробуйте скрутить провода вместе. Скрученные провода могут быть обращены друг к другу (иначе говоря, скрученная спираль) или в одном направлении.
Вы также можете попробовать зацепить и скрутить провода вместе в соединителе Western Union (он же Lineman’s Splice). Этот метод идеально подходит для одножильных проводов, но его можно использовать и для многожильных проводов.
Для продвинутых пользователей вы также можете врезаться в провод для тройника Western вместо того, чтобы разрезать провод прямо.Это полезно при добавлении компонента (ов) (т. Е. Подтягивающего резистора), если у вас ограниченное пространство для работы, чтобы сэкономить время и сократить расходы. Просто зачистите середину вашего провода, удалите изоляцию с помощью ножа для хобби / паяльника, намотайте отдельный провод / клемму на оголенный провод и припаяйте. Когда закончите, добавьте немного термоусадки или горячего клея для изоляции. На изображении ниже показаны резистор и провод, добавляемые к середине двух проводов.

Западный метод Т-образного сращивания, используемый для соединения 3 перемычек и 10 кОм; Резистор

Совет: Возникли проблемы с соединением проводов вместе или подключением проводов к контакту? Попробуйте использовать печатную плату в качестве опоры при пайке, подобную той, которая встроена в специальный удлинительный кабель EL.
← Предыдущая страница
Как зачистить провод Разъемы для светодиодных лент

: альтернатива пайке

Чтобы избежать повреждений и лишних хлопот, любой, кто планирует установить светодиодные ленты, должен сначала узнать, как лучше всего подключать ленты. При плохом подключении свет будет мигать, неожиданно погаснуть или, что еще хуже, вообще не работать. К сожалению, на этом этапе делается много ошибок, но хорошая новость заключается в том, что проблемы с подключением легко исправить или избежать с помощью правильных соединителей.

Соединители для светодиодных лент в этом руководстве помогут вам:

  1. Соедините две полосы вместе встык, чтобы получилась большая длина
  2. Сделайте промежуток между лампами
  3. Подключите провода питания к светодиодной ленте
  4. Сделайте небольшие соединения вокруг углов
  5. Разъемы для светодиодных лент

представляют собой решение для быстрого подключения, которое позволяет избежать использования паяльника. Если у вас есть паяльник или вы хотите его купить, то мы рекомендуем паять как самый надежный вариант.Фактически, вот краткое руководство по пайке соединений светодиодов.

Хотя пайка очень надежна, она может занять много времени, если у вас много разных соединений. Вот почему беспаечные разъемы для светодиодных лент творит чудеса, позволяя легко выполнять многочисленные соединения. В этом уроке мы рассмотрим, как правильно использовать ленточные соединители в полной мере.

2-контактные и 4-контактные соединители для светодиодных лент

Существует два различных типа подключения для плотно закрывающихся соединителей EZ Click для светодиодных лент.2-контактные соединители для светодиодных лент используются для одноцветных лент. Им требуется только двухпортовое соединение, так как им просто нужно одно положительное и одно отрицательное соединение.

4-контактные разъемы идентичны по размеру и форме 2-контактным, но включают 4 контакта, которые соответствуют точкам подключения на полосовых индикаторах RGB (с изменением цвета). 4-контактные разъемы RGB имеют одну общую положительную линию, а также соединение для каждого из светодиодов красного, зеленого и синего цветов, так что ими можно управлять по отдельности, чтобы получить набор разных цветов.

Существуют 2- и 4-контактные версии следующих разъемов для светодиодных лент:

  • Strip-to-Strip: Легко соединяйте полосы встык, чтобы образовать более длинный участок.
  • Strip-to-Wire: Подключитесь к своей полосе и выведите провода на другом конце, чтобы перейти к источнику питания или к другой полосе света, если у вас есть разрыв в светодиодной полосе. Соединители типа «полоса к проводам» продаются с 6-дюймовыми проводами.

Для водонепроницаемых и не водонепроницаемых лент!

Единственный другой вариант для разъемов – это выбрать IP67, если у вас есть водонепроницаемая полоса, или выбрать вариант IP20, если у вас есть полоса IP20.Разъемы IP67 расположены выше, так как они имеют силиконовое покрытие, которое является единственной разницей между ними. Однако они не подойдут, если вы купите не тот разъем, поэтому убедитесь, что разъем соответствует нужной полосе.

Подключение к светодиодной ленте

Разъемы легко подсоединяются к обрезанному концу ленты. Соединитель будет иметь 2-4 острых зубца, торчащих вверх, полоска будет скользить над этими зубцами:

  1. Обязательно поднимите прозрачную пластиковую крышку и сдвиньте полосу до упора, она должна находиться под самым нижним прозрачным выступом, как показано на рисунке.
  2. Как только он войдет до упора, надавите на язычок, убедившись, что каждая сторона защелкнулась на месте.
  3. После того, как вы щелкнете по ней, зубья должны проткнуть нижнюю часть медных контактных площадок на полосе, обеспечивая прочное соединение. Я поднял язычок, чтобы показать вам, как зубцы протыкают медные точки соединения.

Это должно обеспечить надежное соединение, которое прослужит долго. При сильном натяжении ленты ее, очевидно, вырвут, но в остальном это качественное соединение с вашей полосой! * В качестве дополнительного примечания вам не нужно удалять силикон с водонепроницаемых полосок, некоторые разъемы требуют этого, а щелчки EZ – нет!

Соединительная полоса соединителя с проводом

Эти беспаечные разъемы лучше всего подходят для многожильного провода 20 AWG.Перед подключением зачищать провода не нужно.

  1. Обязательно поднимите прозрачную крышку и задвиньте провода как можно глубже. Убедитесь, что вы помечаете свои провода цветом или все они совпадают. Мы используем красный цвет для положительного и черный для отрицательного. Разъемы RGB будут иметь 4 провода, как указывалось ранее.
  2. Как только провода будут сидеть над канавками, защелкните колпачок вниз. Со стороны провода лучше всего использовать плоскогубцы, чтобы защелкнуть разъем до упора, это требует некоторого усилия!
  3. Если у вас возникли проблемы с перемещением проводов, попробуйте сначала протолкнуть провода в гнезда еще немного, чтобы они не двигались, когда вы пытаетесь защелкнуть колпачок.
  4. Теперь у вас есть надежное соединение с проводами, и вы можете провести их к источнику питания или к другому участку полосы!

Вот краткое видео, в котором используются два описанных выше процесса для подключения светодиодной ленты к источнику питания без пайки!

Типы светодиодных соединителей

с соединителем ленты EZ 5050

Соединение «полоса-полоска»

У вас есть две более короткие полосы, которые вы хотите связать вместе, чтобы получилась более длинная полоса? Пока вы остаетесь в рамках максимальных ограничений пробега (32.8 футов для высокой плотности и 16,4 фута для стандартной плотности), вы легко можете сделать это с помощью соединителя «полоска на зачистку»!

Увеличьте пробел в своем приложении

Допустим, мы делаем проект кухни под шкафом, и вы хотите перекрыть зазор там, где находится ваша плита или раковина. Для этого все, что вам понадобится, – это два соединителя «лента-провод» и достаточно многожильного провода 20-го калибра, чтобы заполнить зазор. Вы поместите соединитель на конец каждой соединяемой полосы, а затем подключите провода в канавки, как показано выше.

Угловые соединители для светодиодных лент

Это можно сделать точно так же, как указано выше, но обычно очень маленькими участками, так как цель состоит в том, чтобы повернуть острый угол под углом, при котором гибкие полоски не могут изгибаться сами. Все, что вам нужно, – это два разъема типа «лента на провод» и достаточно провода, чтобы повернуть за угол.

EZ ClickTight Connector Советы и устранение неисправностей

  1. Если вы чувствуете мерцание полосы или она не загорается, вероятно, проблема с подключением.Убедитесь, что зубцы протыкают полоски, а проволока вдавлена ​​в канавки.
  2. Другая распространенная проблема – перепутывание проводов. Полярность имеет значение, поэтому убедитесь, что все ваши провода идут к аналогичным дорожкам на полосе! (от положительного к положительному, от отрицательного к отрицательному)
  3. Убедитесь, что вы используете совместимые ленты, они подходят для наших гибких светодиодных лент на 12 В. Они также будут работать с другими 10-миллиметровыми гибкими светодиодными лентами, и для работы потребуется многожильный провод 20 калибра. Если вы используете эти детали, все будет в порядке.
  4. Если вам нужно герметизировать соединения из-за того, что вы находитесь во влажной зоне, я бы порекомендовал приложить термоусадку ко всему разъему. Для этого мы используем термоусадку ½ дюйма, которая работает.

С этим вы должны быть готовы заняться любой комбинацией соединений «зачистка – зачистка» или «зачистка – провод». Если вам нужно быстро освежить в памяти светодиодные ленты и способы их подключения и питания, взгляните здесь .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
