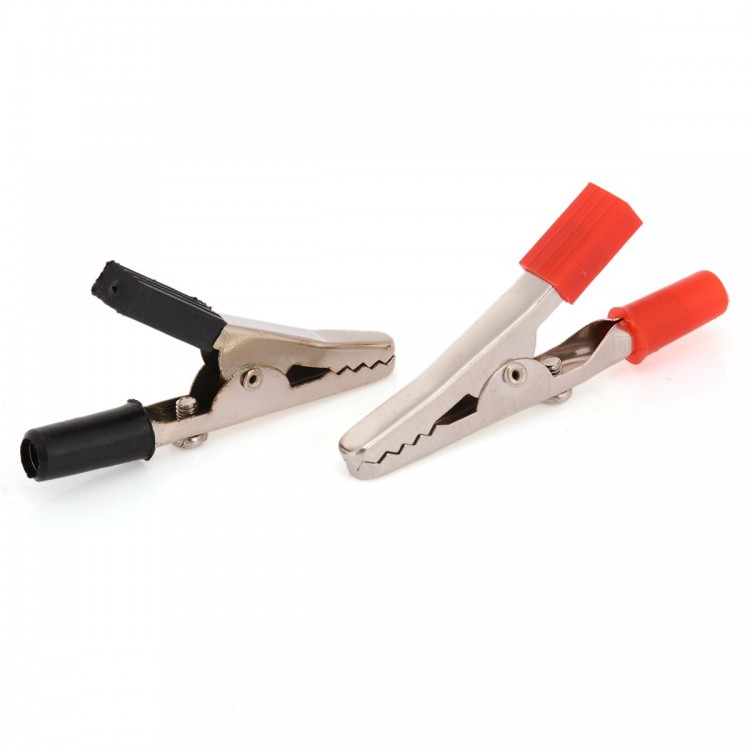

Зажимы проводов: какими бывают и как их применять

Содержание

разновидности конструкции для соединения электрических проводников, их плюсы и минусы

Те люди, которые самостоятельно ремонтируют домашнюю электрическую проводку, вынуждены постоянно сталкиваться с таким термином, как соединение проводников. Для этого сегодня есть множество различных методов. Вне зависимости от того, идет речь о капитальном ремонте сети или подсоединении нового элемента, коммутация должна быть прочной. Прежде всего, следует разобраться, что надежнее и выгоднее — применение зажимов для проводов или использование пайки.

Способы коммутации проводов
Использование сварки
Метод опрессовки
Клеммные колодки
Применение пайки
Пружинные конструкции Wago
Колпачки СИЗ и болтовое соединение

Способы коммутации проводов

Соединение проводников можно проводить различными способами. Некоторые из них:

Использование клеммников — такой метод довольно прочный и надежный.
Опрессовка при помощи гильз. В этом случае необходимо знание азов технологии. Коммутация получается прочной, однако требуется использование специального инструмента.

Болтовое соединение — с ним может легко справиться даже начинающий мастер. Подобный метод применяется в сложных ситуациях, например, когда нужно перейти от алюминиевого проводника к медному.
Сварка — самый надежный способ. С его помощью обеспечивается прочность соединения, но требуются определенные навыки и присутствие сварочного аппарата.
Пайка — подобный метод актуально использовать, если проводники будут нагреваться до температуры не более 65 градусов.
Различные пружинные зажимы — простые в монтаже, обеспечивают надежную коммутацию при соблюдении эксплуатационных условий.

При выборе конкретного способа соединения нужно учитывать ряд факторов — материал, из которого изготовлен проводник, тип изоляционной оболочки, условия эксплуатации, сечение провода, количество его жил и так далее.

Использование сварки

При коммутации проводов при помощи сварки их сначала скручивают, а концы заваривают. В результате получается металлический шарик, обеспечивающий прочную фиксацию при любых условиях. Следует отметить, что метод надежен не только по электрическим, но и механическим характеристикам. Дело в том, что в процессе расплавления металла образуется монолит, поэтому не представляется возможным вычленить отдельный провод.

Существенным минусом является то, что крепление получается полностью неразъемным. Если потребуется что-то заменить, единственным вариантом будет отрезать сваренные детали и переделать работу. Именно поэтому при использовании подобного метода оставляют запас проводников на случай, если понадобятся переделки.

Кроме того, требуется использование сварочного аппарата, который имеется далеко не в каждом доме. Опыт проведения подобных работ также немаловажен, ведь новичок не сможет справиться с поставленной задачей. Это довольно длительный процесс, отнимающий время и силы. Среди специалистов подобный способ практикуется очень редко, только при крайней необходимости. Когда соединение остывает, его изолируют. Для этого применяется изоляционная лента или термоусадочные трубки.

Метод опрессовки

При использовании такого типа объединения проводов, как опрессовка, используется специальная гильза, которая может быть сделана из меди или алюминия. Ее подбирают, опираясь на размеры скрутки. Материал, из которого сделано изделие и проводники, должен совпадать. Сначала провода необходимо оголить от изоляции и хорошо зачистить, а затем скрутить. После этого надевается гильза, которая затем зажимается при помощи специальных клещей.

Существует несколько типов гильз и клещей. Для каждого из них характерны определенные условия использования. Основным фактором является число проводников, которые можно поместить в одну гильзу. Размещать жилы нужно по определенным правилам, затем измерить полученный жгут и подогнать его под конкретные требования. Это довольно сложное занятие, подобный метод в основном используют квалифицированные специалисты.

Клеммные колодки

Одним из наиболее простых, но в то же время надежных методов коммутации является использование клеммников. Существует множество таких устройств, но в основном востребовано винтовое соединение. На сегодняшний день можно приобрести различные устройства, подбирать которые необходимо в соответствии с размерами проводов.

Клеммник представляет собой конструкцию в пластмассовом корпусе. В него впаяны гнезда или пластинки из металла. Внутрь вставляют оголенную жилу, а затем зажимают при помощи винта. После этого нужно убедиться, что фиксация надежная. Для этого достаточно подергать проводник. В силу того, что места совмещения остаются оголенными, клеммные колодки допустимо использовать только в помещениях с нормальными показателями влажности.

Подобный метод имеет определенные недостатки — ввиду пластичности различных металлов (особенно если речь идет об алюминии), полученные контакты со временем слабеют.
Это может стать причиной чрезмерного нагрева и окисления. Чтобы не допустить этого, нужно периодически подтягивать винты в клеммах.

Основные преимущества заключаются в простой и быстрой группировке проводов, а также низкой стоимости изделий. Кроме того, процесс не требует специальных знаний и навыков. Существенным плюсом считается то, что подобным способом можно легко соединить проводники различных диаметров и материалов (медь и алюминий). Это обусловлено тем, что прямой контакт между металлами отсутствует.

Применение пайки

Прежде всего, необходимо учитывать технологию пайки. Для изготовления качественного соединения провода следует очистить от изоляции и оксидной пленки, затем скрутить и залудить. Сначала проводники прогревают при помощи паяльника, приложив их к канифоли. Последняя должна полностью покрыть обрабатываемые металлические элементы. После этого залуженные детали скручиваются пальцами, а затем пассатижами. Если нет возможности провести процедуру лужения, можно воспользоваться флюсом для пайки. Им необходимо хорошо обработать детали после скрутки.

Затем можно приступать к самой пайке — сначала нужно разогретым паяльником обработать проводники, до кипения флюса. Далее следует понемногу наносить припой, который под действием температур будет заполнять промежутки в местах скрутки, обеспечивая прочную фиксацию. Когда детали хорошо остынут, нужно удалить остатки флюса. Для этого достаточно промыть место пайки мыльным раствором. Это необходимо для того, чтобы минимизировать риск окисления проводов. Затем место фиксации тщательно просушивают и обрабатывают изолентой или термотрубками.

Важно учитывать все плюсы и минусы. В системах, функционирующих под действием слабого тока, пайка является лучшим методом коммутации. Однако при прокладке проводки в помещениях ее использовать нежелательно. Это обусловлено тем, что для припоя характерны небольшие температуры плавления. Если через системы проходит большой ток, припой со временем будет плавиться и испаряться. С каждым разом контакт будет ослабевать и греться. Если вовремя не обнаружить подобную проблему, это может привести к пожару.

Еще одним минусом считается небольшая механическая прочность. Проблемы опять же заключаются в припое — он мягкий. Если необходимо объединить вместе много жестких электропроводов, в процессе упаковки они будут вываливаться из пайки. Это обусловлено воздействием силы упругости. Именно поэтому при проведении электропроводки такой метод не советуют использовать специалисты.

Пружинные конструкции Wago

Подобные электрические зажимы появились на рынке не так давно и произвели фурор — они просты и удобны в использовании, но коммутация получается очень прочной.

Производители дают определенные рекомендации по применению продукции:

Для работы с одножильными и многожильными элементами, сечение которых колеблется от 0,5 мм² до 4 мм² желательно использовать Wago.
При работе с многожильным деталями небольшого сечения 0,08 мм²-3,5 мм² применяются изделия CAGE CLAMP.

Внутри зажимов имеется пластина из металла, которая обеспечивает необходимую степень контакта. Основные параметры и формы пластинок долго разрабатывались и подвергались тщательному тестированию. Со всевозможными тестами продукция отлично справилась. Эта компания имеет широкий ассортимент товара, но при прокладке электропроводки можно использовать разъемные конструкции 222 и неразъемные детали 273 и 773.

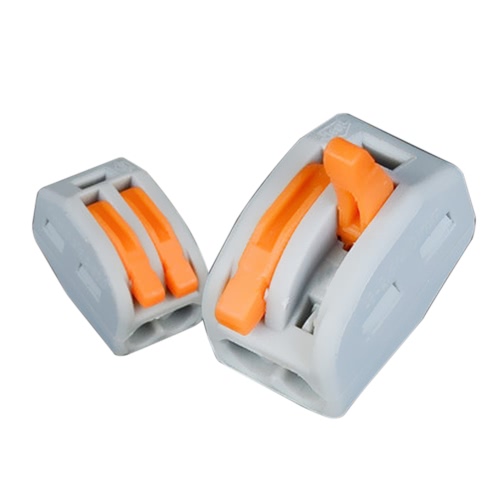

Пружинные клипсы для соединения проводов Wago под маркировкой 222 могут иметь от 2 до 5 площадок с фиксаторами в форме флажков. Перед началом работ последние устанавливают в вертикальное положение, внутрь вставляют до упора очищенные жилы, а затем флажок переводят в горизонтальное положение. На этом работы считаются законченными.

Огромным преимуществом является тот факт, что в любой момент можно внести необходимые коррективы. Для этого нужно поднять флажок и вытянуть проводник. Использовать подобные конструкции можно для коммутации медных или алюминиевых элементов с количеством жил от двух до пяти. Электропровода могут быть не только многожильными, но и жесткими.

Существует еще один вид зажимов, работа с которыми занимает считаные секунды — неразъемные конструкции. Достаточно только вставить защищенную жилу в нужное гнездо. Внутри находится специальная пружина, прочно фиксирующая соединяемый элемент с пластиной. Чтобы контакт был лучше, необходимо тщательно проводить зачистку от оксидной пленки. Для предотвращения окисления в будущем компания выпустила специальную контактную пасту, которую нужно нанести внутрь зажима.

В этом случае предварительная зачистка не требуется, так как вещество самостоятельно может бороться с окислением. Следует отметить, что изготовители говорят о возможности достать проводник из зажима, если это требуется. Для этого необходимо одной рукой удерживать жилу, а другой — клеммник и проводить вращательные движения с небольшим диапазоном.

Колпачки СИЗ и болтовое соединение

Соединительные изолирующие зажимы (СИЗ) являются очень удобными в эксплуатации устройствами. Они имеют корпус из пластмассы, внутри которого находится пружина конической формы. Очищенные от слоя изоляции проводники вставляют в колпачок, затем прокручивают последний несколько раз.

Подобные элементы производят многие фирмы. Они ориентированы на разные сечения и количество коммутируемых элементов. Чтобы правильно определиться, какая деталь подойдет для конкретной ситуации, нужно руководствоваться маркировкой продукции. Первая цифра после буквенного обозначения свидетельствует о типе корпуса:

«1» — указывает, что корпус выполнен в виде конуса, на котором могут располагаться специальные канавки. Это нужно для лучшего захвата деталей.
«2» — свидетельствует о том, что на основе имеются специальные выступы, которые нужны для удобства фиксации в руке.

Еще один вариант коммутации проводников осуществляется при помощи болтов (диаметр не имеет значения). Кроме того, потребуется три шайбы и гайка подходящего диаметра. Подобный способ реализуется быстро и служит достаточно долго.

В первую очередь жилы следует зачистить от изоляционного слоя, а затем сформировать петлю, размер которой должен соответствовать диаметру болта. Для упрощения задачи проводник можно обернуть вокруг детали и закрутить.

Элементы надеваются на болт в такой последовательности:

шайба;
первый провод;
шайба;
второй провод;
шайба;
гайка.

Последнюю нужно хорошо затянуть вручную, а затем при помощи инструмента. Подобный способ нередко применяется для группировки электропроводников различных диаметров или материалов.
