Хочу сразу предупредить о том, что в этой статье не будут даны рекомендации как воровать электроэнергию.

Наоборот, здесь вас от нарушения закона таким способом будут всячески отговаривать. Я написал эту статью с целью рассмотрения различных аспектов воровства электроэнергии: безопасности, причинению вреда различному оборудованию и т.д. Способов “экономии” электроэнергии несколько. Пожалуй, их можно разделить на несколько следующих групп:

Хочу сразу предупредить о том, что в этой статье не будут даны рекомендации как воровать электроэнергию.

Наоборот, здесь вас от нарушения закона таким способом будут всячески отговаривать. Я написал эту статью с целью рассмотрения различных аспектов воровства электроэнергии: безопасности, причинению вреда различному оборудованию и т.д. Способов “экономии” электроэнергии несколько. Пожалуй, их можно разделить на несколько следующих групп:

Во всех жилых домах для защиты от действия электрического тока используется заземление или зануление. В некоторых случаях заземляется электрический щит и, одновременно, производится соединение нулевой жилы основного кабеля с этим же щитом. Однако, нередко возникает вопрос, можно ли использовать зануление вместо заземления, и наоборот.

Схемы заземления и зануления

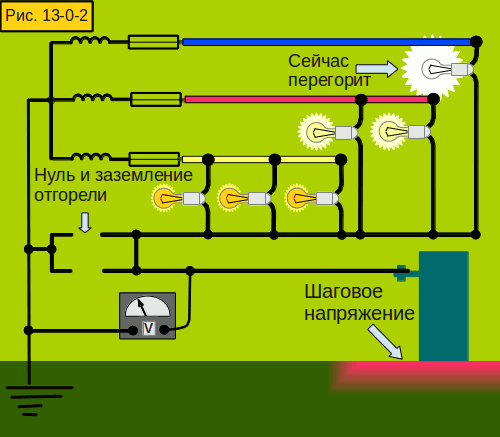

Данные схемы защиты необходимо применять очень осторожно. В первую очередь, это связано с неравномерным распределением нагрузок на фазы. При одинаковой нагрузке на каждую фазу, через общий нулевой провод будет протекать незначительный ток. Однако, если загружена только одна фаза из трех, то значение тока в нулевом проводе будет таким же, как и в этой фазе.

В жилых домах зануление делать не рекомендуется. Как правило, нулевые жилы имеют меньшее сечение, чем линии фаз. Нулевой провод очень часто остается без контроля, постепенно слабеет его соединение, происходит окисление. При сильном нагреве он просто отгорает. В этой ситуации происходит прямое попадание фазы на щит. Через заземление, ток попадает в квартиру и выводит из строя всю заземленную технику. Бытовые приборы находятся под напряжением, в результате, повышается вероятность поражения электрическим током.

Таким образом, нежелательно использовать зануление в жилых домах. Обычно, его применяют на промышленных предприятиях, где распределение нагрузки фаз более равномерное, а нулевой провод выполняет функцию защиты.

Что такое зануление

Если о заземлении знают, практически все, то про зануление многие имеют очень смутное представление. Тем не менее, оно используется достаточно часто и для правильной эксплуатации, нужно знать его устройство и принцип действия.

В электротехнике занулением называется соединение нулевого провода электрической сети с корпусом прибора, оборудования и прочих потребителей. В отличие от заземления, защищающего людей, зануление, прежде всего, защищает оборудование. Поэтому, говорить про зануление вместо заземления, не совсем корректно. Каждая схема предназначена для использования в какой-то определенной сфере. При защите оборудования, зануление искусственным путем создает ситуацию короткого замыкания, при которой срабатывает автоматический выключатель.

Для устойчивой и надежной работы зануления, его можно заземлить отдельно. Таким образом, повышается эффективность работы всей защитной системы, особенно при выходе из строя нулевого провода.

Как определить фазу, ноль и заземление

Многие электроприборы требуют соблюдения полярности. Это не только мощные потребители электроэнергии, такие как посудомоечная машина или электрическая печь, но и привычные для нас переключатели для включения/выключения света. Даже подключение переключателя с размыкаемым нулем вместо фазы может стать причиной удара током.

Стабильная и безопасная работа электроприборов возможна только при правильном подключении. Для этого нужно определить, какой из проводников является фазным, нулевым и заземляющим. В этой статье мы подробно рассмотрим способы, как это сделать безопасно с использованием доступных инструментов, а также разберем, можно ли определить фазность без приборов.

Безопасность прежде всего!

Жизнь и здоровье человека являются наибольшей ценностью. Поэтому, прежде чем приступить к работе с электрооборудованием, следует убедиться, что все инструменты исправны: корпуса без повреждений, изоляция без переломов провода и повреждений, щупы не разболтаны и их корпуса не нарушены.

Не прикасайтесь к участкам без изоляции на инструментах и проводах при работе под напряжением!

При возникновении малейших сомнений в правильности действий, прекратите работу и обратитесь к профессионалу — это убережет вас, а также окружающих людей, от возможного поражения током.

Как определить ноль и фазу индикаторной отверткой

Одним из простейших способов выявления фазы и нуля является работа с отверткой-индикатором. Такой инструмент доступен по цене и несложный в использовании. Подробно рассмотрим его устройство для понимания принципа работы.

Этот прибор состоит из рукоятки и металлического жала, большая часть которого покрыта изоляцией. Внутри прозрачной рукоятки размещен резистор и неоновая лампа, а на торцевой части имеется второй контакт.

Работая с индикаторной отверткой, её жало должно касаться исследуемого элемента, а человек — второго контакта. Емкость и сопротивление человеческого тела здесь выступают частями цепи: если в цепи присутствует напряжение, то лампочка начинает светиться.

Для определения фазы и нуля отверткой-индикатором достаточно дотронуться сначала к одному, а затем к другому не изолированному концу провода или отверстию розетки. Если в исследуемом элементе есть напряжение, то лампочка загорится. Это явление соответствует фазному проводнику. Если свечения нет, то перед нами нулевой или заземляющий кабель.

Как определить фазу и ноль мультиметром

Индикаторной отверткой мы могли определить только наличие напряжения. При помощи тестера мы можем увидеть определенные показатели, отображающиеся на мониторе. Определение рабочего, заземляющего и нулевого рабочего элемента при помощи мультиметра происходит по схожему с сценариею (как с отверткой). Но это более сложный прибор, поэтому нужно быть предельно внимательным при выставлении его режимов. Если вместо режима вольтметра будет выставлен режим амперметра, вы можете получить значительный удар током.

Итак, устанавливаем переключатель устройства в режим вольтметра переменного тока “~”, а предел измерения устанавливаем выше предполагаемого напряжения в сети. Перед началом работы необходимо убедиться, что мультиметр исправен. Для этого нужно измерить напряжение переменного тока в рабочей розетке и проконтролировать полученные значения. После этого можно приступать к определению фазы в исследуемом объекте. Одним из электрощупов касаемся до исследуемого элемента, а контактную часть второго электрощупа зажимаем между двух пальцев. Если на экране отображается какое-либо значение, значительно отличающееся от нуля (близкое к номинальному напряжению в сети), то перед нами рабочий проводник, если же оно равно нулю или очень низкое (до нескольких десятков вольт), то это нулевой или заземляющий проводник.

Как определить фазу и ноль без приборов

Единственный возможный способ различить проводники без использования приборов — при помощи маркировки проводников по цветам. Желто-зеленая окраска изоляции соответствует кабелю заземления, синяя или голубая — нулевому, а рабочий кабель может быть любого цвета. К сожалению, не все придерживаются ГОСТов, а также необходимых требований. Нередко случается, что электричество подключено либо немаркированными кабелями, либо маркировка не соблюдена. Поэтому доверять такому способу нельзя.

В интернете можно найти множество способов определения фазы при помощи подручных средств — картофеля, стакана с водопроводной водой, контрольной лампочки и пр. Эти способы использовать ни в коем случае нельзя — такие опыты могут закончиться фатально не только для вас, но также для окружающих!

Отдельно отметим рекомендуемую даже некоторыми электриками контрольную лампочку, т.е. патрон с лампой, к которому подсоединены два провода. Использование такого самодельного прибора запрещено Правилами Безопасной Эксплуатации Электроустановок, т.к. может причинить серьезный ущерб и нанести травмы.

Также опасно использовать способы, в которых рекомендуется соединение электросети с заземленными предметами — трубами центрального отопления, водоснабжения, газовыми трубами и пр. — если напряжение окажется на таких предметах, то прикосновение к ним может стать смертельным.

Если вы не имеете достаточно инструментов или опыта работы с электричеством, то не рискуйте жизнью и здоровьем, а доверьте подключение электроприборов профессионалу.

Как определить заземление

Часто в новых домах можно встретить проводку из трехжильного кабеля, т.е. в нем присутствует отдельно выведенное заземление. При неправильном подключении есть риск короткого замыкания, а также поражения током. Поэтому для подключения электрооборудования важно знать не только где находится фаза, но также выявить ноль и заземление.

Определить провод заземления сложно из-за того, что по своим параметрам он схож с нулевым.

В электросистемах типа ТТ, имеющих индивидуальный заземляющий контур, можно найти кабель заземления при помощи измерений мультиметром. Для этого нужно поочередно измерить напряжение между рабочим проводником и двумя другими. Большее значение соответствует нулю, меньшее — земле.

В других конфигурациях сети этот прием не работает, поэтому мы рекомендуем предпринять следующие шаги:

1. Отключить всех потребителей электроэнергии на исследуемом участке цепи.
2. В щитке определить, где находится сдвоенный УЗО на ввод.
3. Внимательно осмотрев защитное устройство, определить нахождение нулевого, а также фазного проводника.
4. Отключить это УЗО.
5. Аккуратно отсоединить нуль от УЗО на время исследования.
6. Включить защитное устройство.
7. Тестером произвести измерения исследуемых элементов поочередно подключая каждый к фазному. Нулевой проводник отключен, поэтому показания измерений будут нулевыми, сочетание фаза-земля покажет около 220 В.
8. Промаркировать проводники по установленным данным.
9. Произвести повторное подключение нуля к УЗО.

Помните: неосторожное или неумелое обращение с электричеством может привести к непоправимым последствиям. Не рискуйте жизнью и здоровьем — доверьте дело профессиональным электрикам со стажем и необходимыми допусками.

Оцените новость:

Поделиться:

Проводка

– Заземляющий проводник имеет ненулевое напряжение (т.е. по отношению к “истинной” земле). Почему?

Задавать вопрос

Спросил 5 лет, 8 месяцев назад

Изменено 5 лет, 8 месяцев назад

Просмотрено 823 раза

\$\начало группы\$

Мы строим новый дом, и я не уверен в квалификации электрика, который устанавливал розетки. В нашей стране жилые строения питаются от сети 240 В, 60 Гц (одна фаза).

Вот что я знаю на данный момент: 1. Горячий и нейтральный проводники могли быть переключены (он использовал один и тот же цвет проводов для обоих, так что на самом деле нет никакого способа узнать, какой из них какой при установке розетки) 2. Заземляющий провод соединяется с заземляющим стержнем. 2. Заземляющий провод

, а не , но соединенный с нейтральным проводником. 3. В розетке напряжение на горячем и нулевом проводниках 240В, как и ожидалось. 4. Тем не менее, напряжение на горячем проводе, нейтрали и земле колеблется в районе половины напряжения между фазой и нейтралью и составляет около 120 В.

Что может быть причиной? Насколько я понимаю, поскольку нейтральный проводник уже заземлен на трансформаторе на полюсе электросети, даже если нейтральный проводник на стороне нагрузки еще не соединен с заземляющим проводником, измерение напряжения между нейтралью и заземляющим проводником должно показывать очень маленькое напряжение (например, < 3 В).

• заземление
• проводка
• заземление
• нейтраль
• неисправность проводки

\$\конечная группа\$

2

\$\начало группы\$

Возможно, ваш блок питания не однофазный, как вы утверждаете, а двухфазный.

Если это так, то у вас не горячий и нейтральный, а два горячих провода. Два горячих провода имеют напряжение 120 В для заземления каждый и сдвинуты по фазе на 180°, в результате чего на них подается напряжение 240 В.

Это объяснило бы ваше линейное напряжение 240 В, ваши измерения 120 В для горячей земли и «нейтральной» земли, а также одинаковые цвета проводов для ваших горячих и «нейтральных» проводов.

Чтобы подтвердить или опровергнуть это, вы можете (осторожно!) измерить напряжение между вашим горячим или «нейтральным» проводом и известной точкой заземления, такой как кол во влажной почве или водопроводная труба — при условии, что у вас есть металлические трубы.

\$\конечная группа\$

3

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Переменный ток в электронике: горячие, нейтральные и заземляющие провода

Electronics All-in-One For Dummies

Исследовать книгу Купить на Amazon

Прежде чем приступить к работе с линейным напряжением в электронных схемах, вам необходимо понять несколько деталей о том, как подключено большинство жилых и коммерческих зданий. Следующее описание относится только к США; если вы находитесь в другой стране, вам необходимо определить стандарты электропроводки в вашей стране.

Стандартная электропроводка линейного напряжения в Соединенных Штатах выполняется с помощью кабелей с пластиковой оболочкой, которые обычно имеют три проводника. Этот тип кабеля технически называется кабелем NMB, , но большинство электриков называют его самой популярной торговой маркой Romex.

Три жилы внутри электрических кабелей

Две жилы в кабеле NMB покрыты пластиковой изоляцией (одна белая, другая черная). Третий проводник — голая медь. Эти проводники обозначаются следующим образом:

• Горячий: Черный провод — это горячий провод , который обеспечивает источник тока 120 В переменного тока.

• Нейтраль: Белый провод называется нейтральным проводом . Он обеспечивает обратный путь для тока, обеспечиваемого горячей проволокой. Нейтральный провод подключается к заземлению.

• Заземление: Неизолированный провод называется проводом заземления . Как и нейтральный провод, заземляющий провод также соединен с заземлением. Однако нейтральный и заземляющий провода служат двум разным целям.

  Нейтральный провод вместе с горячим проводом является частью цепи под напряжением. Напротив, заземляющий провод подключается к любым металлическим частям прибора, например, к микроволновой печи или кофейнику. Это функция безопасности на случай, если горячие или нейтральные провода каким-либо образом соприкоснутся с металлическими частями.

  Соединение металлических частей с заземлением устраняет опасность поражения электрическим током в случае короткого замыкания.

Обратите внимание, что для некоторых цепей требуется четвертый проводник. Когда используется четвертый проводник, он покрыт красной изоляцией и также является проводом под напряжением.

Как они подключаются к стандартной розетке

Три провода стандартного кабеля NMB подключаются к трем штырям стандартной электрической розетки (правильно называемой розеткой ). Как видите, нейтральный и горячий провода подключены к двум вертикальным штырям в верхней части розетки (нейтральный слева, горячий справа), а провод заземления подключен к круглому штырю в нижней части розетки. .

Вы можете вставить вилку с двумя или тремя контактами в стандартную розетку с тремя контактами. Двухконтактные вилки предназначены для приборов, не требующих заземления.

Большинство незаземленных приборов имеют двойную изоляцию , что означает наличие двух слоев изоляции между любыми проводами под напряжением и любыми металлическими частями внутри прибора. Первый слой — это изоляция на самом проводе; второй обычно выполнен в виде пластикового корпуса, изолирующего проводку под напряжением от других металлических частей.

Вилки с тремя контактами

Трехштырьковые вилки предназначены для приборов, требующих заземления в целях безопасности. Для большинства устройств с металлическим корпусом требуется отдельное заземление.

Существует только один способ вставить вилку с тремя контактами в розетку с тремя контактами.
