4558D схема: Предварительный усилитель своими руками на 4558. Предварительный усилитель для микрофона. Схемы, справочники, даташиты

Содержание

Предварительный усилитель своими руками на 4558. Предварительный усилитель для микрофона. Схемы, справочники, даташиты

Схема самодельного предварительного усилителя (преампа) с темброблоком, выполнен на микросхеме LM4558. Важной частью аудиоусилителя является предварительный усилитель. Желательно чтобы он мог не только усиливать сигнал, но и регулировать его АЧХ.

На рисунке справа приводится схема несложного предварительного стереоусилителя с регулировкойгромкости раздельно в каждом канале и общей в обоих каналах регулировкой тембра по низким, средним и высоким частотам.

Принципиальная схема

Схема выполнена на сдвоенном операционном усилителе типа LM4558. И предназначена в первую очередь для работы с автомобильными простыми усилителями построенными на микросхемах – интегральных мостовых УМЗЧ. Поэтому и напряжение питания «автомобильное» -однополярное 12V.

Но это не ограничивает область применения данной схемы только автомобильной техникой.

Рис. 1. Принципиальная схема самодельного предварительного усилителя с темброблоком на LM4558.

Напряжение питания может быть до 30В. И можно даже перейти на двуполярное питания. Для этого нужно убрать делитель на резисторах R1, R2 и С2. А выводы 3 и 5 микросхемы соединить с общим минусом питания. При этом вывод 4 отключить от минуса питания, и подать на него отрицательное напряжение питания.

Регулировка громкости осуществляется переменными резисторами R7 и R15, как уже сказано, раздельно в каждом канале. На операционных усилителях микросхемы А1 сделаны два активных регулятора тембра, в которых происходит как усиление аудиосигнала, так и частотная коррекция с помощью трехполосных регуляторов тембра.

Цепи регулировки включены в цепи ООС операционных усилителей. Регулировка громкости по высоким частотам – сдвоенным переменным резистором R8, по средним частотам – R9, по низким частотам – R10.

Детали

Микросхему LM4558 можно заменить любой ИМС – два ОУ общего применения или сделать схему на двух ИМС по одному ОУ в каждой.

Начинающим Микрофонный усилитель. (017)

Рассмотрим конструкцию высококачественного микрофонного усилителя. Усилитель собран на операционном усилителе ВА4558 (разные производители выпускают микросхему с различными буквенными обозначениями, суть не меняется). Настоящий микрофонный усилитель рассчитан для контроля звуковой обстановки в помещениях, на улице, как дополнение к системе видеонаблюдения, охраны и безопасности. Схема отличается высокой чувствительностью, низким уровнем шумов операционного усилителя, обеспечивает качественный звук на мониторах, записывающих устройствах, головных телефонах, имеет низкое потребление тока замер показал ток около 2мА), работоспособен при снижении напряжения питания до 4,5 вольт. При повторении схемы с целью минимизации габаритов устройства, можно заменить микрофонный капсюль на другой с минимальными размерами (около 3мм), не использовать панельку, применив данный тип микросхемы в CMD исполнении, заменить электролитические конденсаторы на неполярные многослойные. Акустическая дальность – до 7 метров, длина соединительной линии от усилителя до потребителя сигнала (наушники, монитор, записывающее устройство) – до 300 метров. Питание от источника постоянного тока напряжением 5 – 12 вольт. Если вместо электретного микрофона будет применяться студийный (динамический) микрофон, резистор питания электретного микрофона R1 из схемы необходимо исключить. Учитывая, что микросхема содержит в своём составе два одинаковых усилителя, второй усилитель (выводы 5,6,7) можно задействовать для второго канала или использовать как предварительный усилитель для первого канала. Если вместо динамического микрофона подключить к входу усилителя катушку, намотанную на ферритовом стержне и содержащую около 3000 витков тонкого (0,08 – 0,12мм) медного провода типа ПЭЛ, ПЭВ, то усилитель превратится в радиоприёмник сверхнизкого диапазона радиоволн, излучаемых динамиками телефонов, телевизоров, телефонными проводами. При невозможности подключиться к усилителю проводной линией, можно доработать усилитель радиоудлинителем, собранном на одном транзисторе VT1, представляющим собой маломощный ВЧ генератор, работающий в радиовещательном диапазоне 88 – 108Мгц.

Подстроечный конденсатор С6 позволяет изменять частоту генератора, настраиваясь на свободные от вещания частоты. Также можно изменять частоту растягивая/сжимая витки бескаркасной катушки L1, намотанной медным проводом диаметром 0,4 – 0,7мм на оправке 3 – 4мм (например на хвостовике сверла) и содержащей 6 витков. Если схему доработать высокочастотным усилителем на любом ВЧ транзисторе (например КТ361, на схеме показано синим цветом и в комплект не входит), то дальность связи может достигать 1 км, но это может пойти в разрез с существующим законодательством. Антенной служит отрезок медного монтажного провода 50 – 80 см. Антенну можно изготовить из медного жёсткого провода сечением 0,7 – 1мм, свёрнутым в спираль.
Настройку радиомикрофона производить на включенный на свободной частоте и расположенный рядом радиоприёмник диапазона 88 – 108МГц.

Большинство аудиолюбителей достаточно категорично и не готово к компромиссам при выборе аппаратуры, справедливо полагая, что воспринимаемый звук обязан быть чистым, сильным и впечатляющим. Как этого добиться?

Поиск данных по Вашему запросу:

Усилитель на микросхеме f4558

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Пожалуй, основную роль в решении этого вопроса сыграет выбор усилителя.
Функция
Усилитель отвечает за качество и мощь воспроизведения звука. При этом при покупке стоит обратить внимание на следующие обозначения, знаменующие внедрение высоких технологий в производство аудио – аппаратуры:

Hi-fi. Обеспечивает максимальную чистоту и точность звука, освобождая его от посторонних шумов и искажений.

Hi-end. Выбор перфекциониста, готового немало заплатить за удовольствие различать мельчайшие нюансы любимых музыкальных композиций. Нередко к этой категории относят аппаратуру ручной сборки.

Технические характеристики, на которые следует обратить внимание:

Входная и выходная мощность. Решающее значение имеет номинальный показатель выходной мощности, т.к. краевые значения часто недостоверны.
Частотный диапазон. Варьируется от 20 до 20000 Гц.
Коэффициент нелинейных искажений. Здесь все просто – чем меньше, тем лучше. Идеальное значение, согласно мнению экспертов – 0,1%.
Соотношение сигнала и шума. Современная техника предполагает значение этого показателя свыше 100 дБ, что сводит к минимуму посторонние шумы при прослушивании.
Демпинг-фактор. Отражает выходное сопротивление усилителя в его соотношении с номинальным сопротивлением нагрузки. Иными словами, достаточный показатель демпинг-фактора (более 100) уменьшает возникновение ненужных вибраций аппаратуры и т.п.

Следует помнить: изготовление качественных усилителей – трудоемкий и высокотехнологичный процесс, соответственно, слишком низкая цена при достойных характеристиках должна Вас насторожить.

Классификация

Чтобы разобраться во всем многообразии предложений рынка, необходимо различать продукт по различным критериям. Усилители можно классифицировать:

По мощности. Предварительный – своеобразное промежуточное звено между источником звука и конечным усилителем мощности. Усилитель мощности, в свою очередь, отвечает за силу и громкость сигнала на выходе. Вместе они образуют полный усилитель.

Важно: первичное преобразование и обработка сигнала происходит именно в предварительных усилителях.

По элементной базе различают ламповые, транзисторные и интегральные УМ. Последние возникли с целью объединить достоинства и минимизировать недостатки первых двух, например, качество звука ламповых усилителей и компактность транзисторных.

По режиму работы усилители подразделяются на классы. Основные классы – А, В, АВ. Если усилители класса А используют много энергии, но выдают высококачественный звук, класса B с точностью до наоборот, класс AB представляется оптимальным выбором, представляя собой компромиссное соотношение качества сигнала и достаточно высокого КПД. Также различают классы C, D, H и G, возникшие с применением цифровых технологий. Также различают однотактные и двухтактные режимы работы выходного каскада.
По количеству каналов усилители могут быть одно-, двух- и многоканальными. Последние активно применяются в домашних кинотеатрах для формирования объемности и реалистичности звука. Чаще всего встречаются двухканальные соответственно для правой и левой аудиосистем.

Внимание: изучение технических составляющих покупки, конечно, необходимо, но зачастую решающим фактором является элементарное прослушивание аппаратуры по принципу звучит-не звучит.

Применение

Выбор усилителя в большей степени обоснован целями, для которых он приобретается. Перечислим основные сферы использования усилителей звуковой частоты:

В составе домашнего аудиокомплекса. Очевидно, что лучшим выбором является ламповый двухканальный однотакт в классе А, также оптимальный выбор может составить трехканальный класса АВ, где один канал определен для сабвуфера, с функцией Hi – fi.
Для акустической системы в автомобиле. Наиболее популярны четырехканальные усилители АВ или D класса, в соответствии с финансовыми возможностями покупателя. В автомобилях также востребована функция кроссовер для плавной регулировки частот, позволяющей по мере необходимости срезать частоты в высоком или низком диапазоне.

В концертной аппаратуре. К качеству и возможностям профессиональной аппаратуры обоснованно предъявляются более высокие требования в силу большого пространства распространения звуковых сигналов, а также высокой потребности в интенсивности и длительности использования. Таким образом, рекомендуется приобретение усилителя классом не ниже D, способного работать почти на пределе своей мощности (70-80% от заявленной), желательно в корпусе из высокотехнологичных материалов, защищающем от негативных погодных условий и механических воздействий.
В студийной аппаратуре. Все вышеизложенное справедливо и для студийной аппаратуры. Можно добавить о наибольшем диапазоне воспроизведения частот – от 10 Гц до 100 кГц в сравнении с таковым от 20 Гц до 20 кГц в бытовом усилителе. Примечательна также возможность раздельной регулировки громкости на различных каналах.

Таким образом, чтобы долгое время наслаждаться чистым и качественным звуком, целесообразно заранее изучить все многообразие предложений и подобрать вариант аудио аппаратуры, максимально отвечающий Вашим запросам.

Данный усилитель был построен для достижения двух целей:

Увеличение чувствительности микрофона для записи голоса;
Понижение уровня шума в записи, за счет более высокого входного сигнала в интегрированную аудиокарту;

При выборе сердца усилителя глаз пал на микросхему сдвоенного малошумящего операционного усилителя 4558С. Данная микросхема выпускается разными компаниями и может иметь названия KA4558 , LM4558 , NJM4558 и т. д. Главное что бы в название имели место цифры 4558. Стоит такой чип в районе 0,15$. Так же его можно завести от однополярного источника питания.

Так как микросхема сдвоенный усилитель, то вторую часть было решено использовать как усилитель мощности для раскачи подключаемых к УНЧ наушников. Возможность слышать свой голос через микрофон делает запись голоса намного удобнее и легче…

Питание УНЧ сделано от четырех пальчиковых батареек, дабы не иметь наводок от сети.

Суммарное сопротивление резисторов R1 и P1 задает уровень усиления каскада усилителя микрофона. Чем больше сопротивление тем выше уровень усиления.

Соотношение резисторов R3 и R10 задает уровень усиления каскада УНЧ наушников. В данном варианте 22k/10k = 2.2 т. е. усиление на данном каскаде будет в 2,2 раза.

Для возможности работы компьютерных микрофонов (скайп гарнитур) имеется возможность включения фантомного питания.

Стоит так же отметить что выходной сигнал даного унч настолько высокий, что его не рекомендуется подключать в микронный вход аудио карты, так как есть вероятность выхода последней из строя. УНЧ необходимо подключать в линейный вход.

Стерео усилитель на TDA2003 + JRC4558.

Представляем вашему вниманию принципиальную схему полного стереофонического усилителя, построенного на микросхемах TDA2003. Согласно datasheet TDA2003 выдаст 6 Ватт мощности на нагрузку 4 Ома. Питание усилителя однополярное 12 Вольт, поэтому его можно применить в качестве автомобильной аудиосистемы. Если интересуют параметры усилителя более подробно – полное описание (datasheet) вы найдете в архиве с материалами этой статьи. Данный усилитель также содержит предварительный усилитель и три регулятора тембра, который реализован на МС JRC4558. Принципиальные схемы показаны ниже:

Схема усилителя мощности на TDA2003:

Схема предварительного усилителя на JRC4558 с трехполосным регулятором тембра:

В предварительном усилителе микросхему JRC4558 можно заменить, например, на TL072.

Все элементы усилителя вместе с регуляторами размещены на одной плате. Исходники печатной платы показаны далее:

Используя эти изображения мы нарисовали печатную плату в программе Sprint Layout , ниже показан вид платы усилителя LAY6 формата:

Фото-вид LAY6 формата следующий:

Фольгированный стеклотекстолит односторонний, размер 71 х 126 мм.

Микросхемы TDA2003 устанавливаются на один общий радиатор, поэтому не забудьте про термопасту и изоляционные прокладки с изолирующими втулками.

Удобство платы заключается в том, что непосредственно на нее устанавливаются регуляторы, поэтому существенно сокращается применение проводов для внешних соединений. Все переменные резисторы – спаренные 2 х 20 кОм с линейной характеристикой, то есть, если импортные, то с индексом “В”, если отечественные – с индексом “А”.

Внешний вид платы усилителя в сборе показан ниже:

При поданном на усилитель питании загорается красный светодиод, расположенный рядом с входным разъемом. В его цепи стоит токоограничивающий резистор номиналом 2,2 кОм.

После того как запаяли элементы, промойте хорошенько плату, например, растворителем 646, уберите излишки канифоли и убедитесь в отсутствии “соплей” (перемычек олова меджу дорожками). Еще раз проверьте правильно ли впаяны элементы (микросхему 4558, полярность электролитов, и т.д.)
Усилитель собранный без ошибок и из исправных деталей в дополнительных настройках не нуждается. Удачного повторения.

Список элементов усилителя с предусилителем и регулятором тембра:

Микросхемы:

● TDA2003 – 2 шт.
● JRC4558 – 1 шт.

Резисторы 1/4W:

● 47R – 2 шт.
● 2R2 – 2 шт.
● 220R – 2 шт.
● 1R/0,5W – 2 шт.
● 1K – 4 шт.
● 10K – 2 шт.
● 2k7 – 4 шт.
● 100K – 2 шт.
● 220K – 2 шт.
● 2k2 – 1 шт.

Конденсаторы на напряжение не менее 16V:

● 1000mF электролит – 2 шт.
● 470mF электролит – 2 шт.
● 100mF электролит – 2 шт.
● 1mF электролит – 6 шт.
● 10mF электролит – 1 шт.
● 0.047mF (473) пленка – 2 шт.
● 0.1mF (104) пленка – 4 шт.
● 0.1mF (104) керамика – 1 шт.
● 0.0047mF (472) пленка – 2 шт.
● 470pF (471) керамика – 4 шт.

Остальное:

● Спаренный переменный резистор 20k + 20k – 4 шт.
● Разъем с болтовым зажимом 2 Pin 5 mm под монтаж на плату – 3 шт.
● Разъем с болтовым зажимом 3 Pin 2,54 mm под монтаж на плату – 1 шт.
● LED – Светодиод 5 mm красный – 1 шт.
● Панелька 8 Pin для JRC4558 – 1 шт.
● Алюминиевый радиатор для TDA2003 – 1 шт.
● Двойной RCA разъем – 1 шт.
● Терминал подключения акустики – 1 шт.

Скачать схему усилителя на TDA2003 & JRC4558, печатную плату LAY6 формата и datasheet_TDA2003 можно по прямой ссылке с нашего сайта, которая появится после клика по любой строке рекламного блока ниже кроме строки “Оплаченная реклама”. Размер файла – 0,93 Mb.

Простой преамп с темброблоком (LM4558)

Принципиальная схема

Но это не ограничивает область применения данной схемы только автомобильной техникой.

Рис. 1. Принципиальная схема самодельного предварительного усилителя с темброблоком на LM4558.

Детали

Попцов Г. РК-2017-02.

Lm4558 описание на русском – Морской флот

Микросхема BA4558 представляет собой малошумящий сдвоенный операционный усилитель. Область применения этой микросхемы довольно широка — от бытовых аудиосистем до радиопередатчиков (жучков) и профессиональных радиомикрофонов для караоке. Микросхему очень часто используют в качестве усилителя для наушников.

IL4558, BA4558, F4558, LM4558, h5558, L4558, C4558 — все они являются полными аналогами, а иногда буква(ы) вначале отсутствуют, имеется только надпись 4558.

В нашем варианте будет рассмотрен микрофонный усилитель от DVD проигрывателя, реализованный на микросхеме ВА4558.

Верхний диапазон частот составляет до 3мГц, максимально допустимая температура корпуса до 70гр по Цельсию. Имеется встроенная защита от перенапряжений и короткого замыкания, сама микросхема выпускается в 8-и выводном корпусе. Верхняя грань питающего напряжения составляет 25 Вольт, не советуется превышать номинал входного напряжения выше 15 Вольт, рассеиваемая мощность 550-570МВт.

Часто, эту микросхему используют для постройки предварительных цепей и фильтров в домашних усилительных установках. Отличный вариант в качестве микрофонного усилителя, при этом в обвязке всего несколько электронных компонентов. При использовании данной микросхемы в качестве микрофонного усилителя, можно применять как электретные, так и динамические микрофоны, с применением электронного микрофона общая чувствительность получиться очень большой, именно по этой причине микросхема нашла широкое применение в самодельных радиожучках и дистанционных микрофонах.

Простой микрофонный усилитель, схема

Микрофонный усилитель на микросхеме BA4558 работает даже с широким разбросом используемых компонентов и никакой дополнительной настройки не требует, а ток покоя составляет всего 2-3 мА, максимальный ток потребления не превышает 9мА.

Принципиальная схема

Но это не ограничивает область применения данной схемы только автомобильной техникой.

Рис. 1. Принципиальная схема самодельного предварительного усилителя с темброблоком на LM4558.

Детали

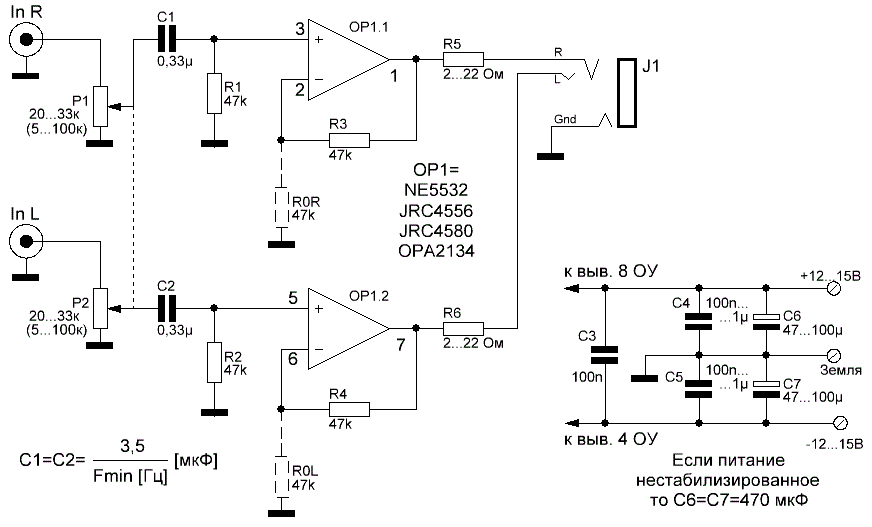

Усилитель для наушников “за один вечер”.

Вероятно все сталкивались, что порой, при подключении более-менее мощных наушников к плееру, выходной мощности этого самого плеера бывает недостаточно и сигнал тихий. А как тогда быть, например, в метро где и так гул заглушает музыку и смысл ношения плеера встает под вопрос? В общем сегодня я расскажу вам как можно решить эту проблему за один вечер при помощи нехитрого усилителя. Все предельно просто и хорошо для освоения операционных усилителей начинающими радиокотами, кто только начал изучать такую замечательную вещь, как операционники.

Взглянув на схему мы постараемся понять как оно работает. Как известно, для операционных усилителей (да и не только операционных) в большинстве случаев требуется двуполярное питание. Две батарейки с собой таскать несколько накладно, да и не нужно вовсе. Для этого мы воспользуемся включением операционника с однополярным питанием. Резисторы R2 и R3 как раз задают нужное смещение (половину напряжения питания) на неинвертирующий вход операционного усилителя, а конденсатор C1 служит для разделения усилителя и источника сигнала по постоянному току. Конденсатор C3 делает по сути то же самое (ну подумайте, зачем нам “гнать” 4.5 вольта в наушники?). Резисторами R4 и R1 задается коэффициент усиления – 22K/680 – 32, а конденсатор C2 опять же развязывает цепь ООС и землю по постоянному току.

Ну а теперь о детальках: в качестве операционника используется ОУ BA4558 производства фирмы ROHM, который как раз позиционируется для использования в маломощных усилителей для аудио и активных фильтрах. Конденсаторы – электролитические, фирмы Jamicon, в общем почти то же самое, что и совдеповские К50-3. Резисторы на 0.25 Вт, 5%-ого допуска.

Вобщем, если все ок – то примерно так должно получиться, если все делать по такой печатке.

Ну вот вроде и все. Желаю удачи в сборке, новичкам – в освоении принципов работы ОУ, ну и всем побольше хорошей музыки в ушах!

Микросхема 4558

4558

Описание

Микросхема 4558 представляет собой преобразователь десятичного кода в семисегментный.

Предельные значения параметров микросхемы 4558
Напряжение питания, В	3. ..18
Входное напряжение, В	+2,5…+18,5
Мощность рассеяния на один корпус, мВт	500
Рабочая температура, С°	-55…+125

Состояние микросхемы 4558
Входной код						Состояние выходов								Цифра на дисплее
EN	RBI	D	C	B	A	a	b	c	d	e	f	g	RBO	Цифра на дисплее
1	1	0	0	0	0	1	1	1	1	1	1	0	1	0
1	X	0	0	0	1	0	1	1	0	0	0	0	1	1
1	X	0	0	1	0	1	1	0	1	1	0	1	1	2
1	X	0	0	1	1	1	1	1	1	0	0	1	1	3
1	X	0	1	0	0	0	1	1	0	0	1	1	1	4
1	X	0	1	0	1	1	0	1	1	0	1	1	1	5
1	X	0	1	1	0	1	0	1	1	1	1	1	1	6
1	X	0	1	1	1	1	1	1	0	0	0	0	1	7
1	X	1	0	0	0	1	1	1	1	1	1	1	1	8
1	X	1	0	0	1	1	1	1	1	0	1	1	1	9
1	X	0	0	0	0	0	0	0	0	0	0	0	0
0	0	X	X	X	X	1	1	1	1	1	1	0	0	0
0	1	X	X	X	X	0	0	0	0	0	0	0	1

X – безразлично

Электрические параметры микросхемы 4558
Параметр		+25°С
Выходное напряжение “0”, В	U_п=+5В	0,05
	U_п=+10В	0,05
	U_п=+15В	0,05
Выходное напряжение “1”, В	U_п=+5В	4,95
	U_п=+10В	9,95
	U_п=+15В	14,95
Входной ток, мкА	U_п=+15В	0,1
Ток потребления (макс) в состоянии покоя, мкА	U_п=+5В	5
	U_п=+10В	10
	U_п=+15В	20
Выходной ток, мА	U_п=+5В	0,88
	U_п=+10В	2,25
	U_п=+15В	8,8

Временные и частотные параметры микросхемы 4558
Параметр		Мин.	Тип.	Макс.
Время задержки фронта импульса от входа до выхода, нс	U_п=+5В	—	580	1160
	U_п=+10В	—	220	440
	U_п=+15В	—	145	230
Длительность фронта и спада импульса, нс	U_п=+5В	—	100	200
	U_п=+10В	—	50	100
	U_п=+15В	—	40	80

Микросхема 4558D: datasheet, характеристики и аналоги

Согласно своим техническим характеристикам указанным в datasheet, интегральная микросхема 4558D представляет собой сдвоенный операционный усилитель. Она отличается высоким коэффициентом усиления и имеет встроенную защиту от короткого замыкания. Ее изготавливают на едином кремниевом кристалле с использованием усовершенствованной эпитаксиальной технологии. Данное устройство широко применяется в аудиосистемах, радиомикрофонах, подслушивающих устройствах.

Цоколевка

Сдвоенный операционный усилитель 4558D выпускается в корпусе DIP8. Существуют также аналогичные микросхемы, изготавливаемые в других упаковках: 4558M в DMP8, 4558V в SSOP8, 4558L в SIP8, 4558D в SOP8. На рисунке ниже можно увидеть, как расположены выводы этой микросхемы и ознакомиться с ее внешним видом.

Назначение выводов по порядку:

Выход первого усилителя.
Инверсный вход первого усилителя.
Вход первого усилителя.
Минус питания.
Вход второго усилителя.
Инверсный вход второго усилителя.
Выход второго усилителя.
Плюс питания

Технические характеристики

Характеристики интегральной микросхемы 4558D, так же как и для транзисторов, делятся на две категории: максимально допустимые и электрические. Рассмотрим предельно допустимые характеристики. Все данные получены путём тестирования при температуре +25^ОС, если для конкретного значения не указаны другие условия.

Перечислим предельные режимы:

максимальное напряжение питания V = ±18 В;
наибольший допустимый диапазон напряжения на входе V idr = 30 В;
предельно допустимое напряжение на входе V in = 15 В;
Максимальная ощность рассеивания P d = 570 МВт;
Диапазон температур хранения T_stg = от-55 до 125^ОС.

Кроме предельных существуют также электрически. При тестировании большинства параметров соблюдались следующие режимы измерения: напряжение питания V_S = ± 15 В, сопротивление температура окружающего воздуха T_amb=25 ^ОС. Другие значения, при которых проводились те или иные конкретные измерения, приведены в таблице в специальной колонке «Режимы измерения».

Аналоги

Аналоги микросхемы 4558d, как по характеристикам, так и по цоколевке можно назвать такие устройства: BA715, LA6458, MB3607M, AN1358, AN6562, AN6552, AN6572, AN4558, AN6552, LA6552, LA6458D, LM833CM, MC1458. Если ни одно из перечисленных устройств не подошло, можно попробовать использовать неполные аналоги: HA7-5102-2, KIA4558P , MC4558IN, MC4558CP1, MC4558CP1. Они могут отличаться от вышеперечисленных по электрическим параметрам, поэтому перед их использованием рекомендуется ознакомиться с их технической документацией. Отечественная промышленность схожих с 4558D не выпускает.

Производители

Среди крупнейших производителей данной микросхемы можно назвать такие компании: New Japan Radio, Philips Semiconductors, Texas Instruments, Fairchild Semiconductor, ARTSCHIP ELECTRONICS. В отечественных магазинах, чаще всего, можно найти продукцию выпущенную на предприятиях New Japan Radio и Texas Instruments. Реже встречаются изделия других фирм.

Схемы включения 4558d можете найти в datasheet на устройства, кликнув по ссылки выше с названием производителя.

Схема простого микрофонного усилителя

Предусилитель для микрофона, он же предварительный усилитель или усилитель для микрофона — это такой вид усилителя, назначение которого — усиление слабого сигнала до величины линейного уровня (порядка 0,5-1,5 вольт), то есть до приемлемой величины, при которой работают обычные усилители звуковой мощности.

Входным источником акустических сигналов для предварительного усилителя обычно являются звукосниматели виниловых пластинок, микрофоны, звукосниматели различных музыкальных инструментов. Ниже приводится три схемы микрофонных усилителей на транзисторах, а так же вариант усилителя микрофона на микросхеме 4558. Все их без труда можно собрать своими руками.

Схема простого микрофонного предусилителя на одном транзисторе

Данная схема микрофонного предусилителя работает как с динамическим, так и с электретными микрофонами.

Динамические микрофоны по конструкции схожи с громкоговорителями. Акустическая волна оказывает воздействие на мембрану и на прикрепленную к ней акустическую катушку. В момент колебания мембраны, в катушке, находящейся под воздействием магнитного поля постоянного магнита, образуется электрический ток.

Работа электретных микрофонов базируется на возможности определенных видов материалов с повышенной диэлектрической проницаемостью (электретов) менять поверхностный заряд под воздействием акустической волны. Данный тип микрофонов отличается от динамического высоким входным сопротивлением.

При использовании электретного микрофона, для смещения напряжения на микрофоне, необходимо установить сопротивление R1

микрофонный усилитель на одном транзисторе

Поскольку эта схема микрофонного усилителя для динамического микрофона, то при использовании электродинамического микрофона его сопротивление должно быть в диапазоне от 200 до 600 Ом. При этом конденсатор C1 необходимо поставить до 10 мкф. Если это будет электролитический конденсатор, то его плюсовой вывод необходимо подключить в сторону транзистора.

Питание осуществляется от батареи крона или же от стабилизированного источника питания. Хотя лучше от батареи, чтобы исключить шумы. Биполярный транзистор BC547 можно заменить на отечественный КТ3102. Конденсаторы электролитические на напряжение 16 вольт. Для предотвращения помех, подключать предусилитель к источнику сигнала и к входу усилителя необходимо экранированным проводом. Если необходимо дальнейшее мощное усиление звука, то можно собрать усилитель на микросхеме TDA2030.

Микрофонный предварительный усилитель на 2-х транзисторах

Структура построения любого предусилителя очень сильно влияет на его шумовые характеристики. Если брать во внимание тот факт, что используемые в схеме предусилителя качественные радиодетали все равно в той или иной мере приводят к искажениям (шумам), то очевидно, что единственный выход получить более-менее качественный микрофонный усилитель — это сократить число радиокомпонентов схемы. Примером может послужить следующая схема двухкаскадного предварительного усилителя на транзисторах.

С данном варианте количество разделительных конденсаторов сведено к минимуму, поскольку транзисторы включены по схеме с общим эмиттером. Так же между каскадами существует непосредственная связь. Для стабилизации режима работы схемы, при изменении внешней температуры и напряжения питания, в схему добавлена ООС по постоянному току.

Предусилитель для электретного микрофона на трех транзисторах

Это еще один вариант микрофонного усилителя для электретного микрофона. Особенность данной схемы усилителя для микрофона в том, что подача питания на схему предусилителя осуществляется по тому же проводнику (фантомное питание) по которому идет входной сигнал.

Данный микрофонный предусилитель предназначен для совместной работы с электретным микрофоном, например, МКЭ-3. Напряжение питания на микрофон идет через сопротивление R1. Аудио сигнал с выхода микрофона поступает на базу VT1 через конденсатор С1. Делителем напряжения, состоящим из сопротивлений R2, R3 создается необходимое смещение на базе VT1 (примерно 0,6 В). Усиленный сигнал с резистора R5, выступающий в роли нагрузки, идет на базу VT2 который является частью эмиттерного повторителя на VT2 и VT3.

Возле разъема на выходе, установлены дополнительно два элемента: нагрузочное сопротивление R6, через которое идет питание, и разделительный конденсатор СЗ, отделяющий выходной аудио сигнал от напряжения питания.

Предварительный микрофонный усилитель на микросхеме 4558

Операционный усилитель 4558 выпускается фирмой ROHM. Он характеризуется как маломощный и малошумящий усилитель. Применяется данная микросхема в усилителе микрофона, звуковых усилителях, активных фильтрах, генераторах управляемых напряжением. Микросхема 4558 имеет внутреннюю фазовую компенсацию, увеличенный порог входного напряжения, большой коэффициент усиления и малый уровень шума. Также у данного операционного усилителя имеется защита от короткого замыкания.

Микросхема 4558- характеристики

Скачать datasheet 4558 (140,5 Kb, скачано: 2 109)

предусилитель микрофона на 4558

Это хороший вариант для постройки микрофонного предусилителя на микросхеме. Схема предусилителя для микрофона отличается высоким качеством усиления, простотой и не требует большой обвязки. Этот микрофонный усилитель для динамического микрофона также хорошо работает и с электретными микрофонами.

При безошибочной сборке, схема не требует настройки и начинает работать сразу. Наибольший ток потребления – 9 мА, а в состоянии покоя потребляемый ток в районе 3 мА.

Простой микрофонный усилитель для компьютера своими руками

Это статья посвящена конструкции простого микрофонного усилителя, который можно использовать для усиления сигнала электретного или динамического микрофона.

При минимальном количестве деталей, такой усилитель позволяет улучшить соотношение сигнал/шум и увеличить усиление сигнала микрофона по сравнению с усилителем встроенной аудиокарты. https://oldoctober.com/

Всё собираюсь записать свой первый видео урок. Уже изготовил микрофон-клипсу. Но, первая же попытка записать голос споткнулась о невероятно высокие шумы и недостаточный коэффициент усиления микрофонного усилителя встроенной аудио карты.

Самые интересные ролики на Youtube

При отключении режима «Microphone Boost», удалось снизить шумы, но уровень усиления стал таким низким, что записать что-либо стало невозможно.

Я уже было решил купить отдельную аудио карту, но обнаружилось, что хорошая аудио карта стоит очень дорого, а бюджетная за 10$, хотя и имеет более низкий уровень шумов, но также обладает микрофонным усилителем с не очень высоким коэффициентом усиления.

Так что, взялся я за изготовление простенького микрофонного усилителя.

Первые же опыты с макетами микрофонных усилителей показали, что уровень шумов можно снизить, а усиление повысить.

Остаётся только диву даваться тому, как умудряются разработчики компьютерного железа выдавать на гора такие “перлы”, тогда как всего несколько копеечных деталей решают проблему шума и усиления.

Конструкция и детали.

При выборе схемы усилителя, я ориентировался в основном на простоту эксплуатации и минимальное количество деталей затраченных на постройку. Задача изготовить супер-пупер усилитель с рекордными показателями не ставилась.

После макетирования нескольких схем на совдеповских микросхемах, я остановился на микросхеме К538УН3А (КР538УН3А). https://oldoctober.com/

Минимальное количество навесных элементов.
Однополярное питание. Не нужно городить фантомную землю.
Низкое напряжение питания – 6 Вольт. Легко применить питание от батареи.
Микросхема продолжает работать при снижении напряжения питания до 3-х Вольт. Не нужен стабилизатор напряжения питания и батарею можно использовать более длительное время.
Защита от короткого замыкания. Важно при использовании Джеков 3,5мм! В момент вставки штекера в гнездо происходит короткое замыкание контактов.
Потребляемый ток не превышает 5мА. Если установить пару литий-ионных элементов питания, например, DL123A или одну батарею CR-P2, то их хватит как раз до того момента, когда вся современная техника морально устареет.

Почему именно DL123A (CR-P2)? Из-за токсичной начинки, корпуса этих элементов изготавливают из нержавеющей стали и тщательно герметизируют, что исключает разрушение корпуса и повреждение схемы усилителя. Последнее часто случается при использовании солевых и щелочных (алкалиновых) элементов. (Алкалайновые элементы GP повредили мой любимый Maglite).

Технические параметры К538УН3А.

Ниже публикую технические данные взятые из бумажного справочника по аналоговым микросхемам, так как в сети не нашёл подробной информации об этой микросхеме.

Микросхема представляет собой сверхмалошумящий широкополосный усилитель сигналов частотой до 3МГц. Шумовые характеристики усилителя оптимизированы для работы с низкоомными генераторами сигналов. Коэффициент усиления фиксирован внутренним делителем, но имеется возможность его внешней регулировки. Усилитель предназначен для применения в качестве предварительного усилителя воспроизведения в аппаратуре высшего класса, а также в качестве усилителя для низкоомных датчиков. Корпус 2101.8-1 (DIP8) или 301.8-2.

Электрические параметры.

Номинальное напряжение питания – +6В.

Ток потребления при Uп = 6В, Т = -45… +70С, не более – 5мА.

Коэффициент усиления напряжения с внутренней обратной связью при Uп = 6В, f = 1МГц, Uвх. = 1мВ, Rн = 10кОм, Т = +25С:

типовое значение – 250.

Коэффициент усиления напряжения без внутренней обратной связи при Uп = 6В, f = 1МГц, Uвх = 1мВ, Rн = 10кОм, Т = +25С, типовое значение – 3000.

Нормированное напряжение собственного шума при Uп = 6В, f = 1МГц, Uвх = 1мВ, Rг = 500Ом, Rн. = 10кОм, Т = +25С, не более – 5нВ/√Гц, типовое значение – 2,1нВ/√Гц.

Максимальное выходное напряжение Uп = 6В, Rн = 2кОм, Кг = ≤ 10%, Т = -45С, не менее 0,5В, типовое значение – 1В.

Верхняя частота среза при Uп = 6В, Rн = 2кОм, Kу = 100, Т = +25С, типовое значение – 3МГц.

Входное сопротивление – 10кОм.

Предельные эксплуатационные данные.

Максимальное напряжение питания – 7,5В.

Максимальное входное напряжение – 200мВ.

Минимальное сопротивление нагрузки (кратковременное) – 0 Ом.

Температура окружающей среды, длительное воздействие: –45… +70С, кратковременное воздействие: –60… +125С.

Назначение выводов микросхемы К538УН3А.

Питание.
Не используется.
Коррекция.
Вход.
Вывод регулировки коэффициента усиления.
Подключение фильтра ОС по постоянному току.
Общий.
Выход.

Несколько устаревший вариант исполнения микросхемы.

Типовая схема включения микросхемы.

C2 – фильтр питания.
C5 – разделительный.
C6 – корректирующий.
C8 – фильтр ОС по постоянному току.
R4 – регулировка ОС по переменному току.

Схема универсального микрофонного усилителя.

Представленная схема микрофонного усилителя может усиливать сигнал, как электретного, так и динамического микрофона.

Величина резистора R4 определяет коэффициент усиления микросхемы DA1.

Максимальный коэффициент усиления достигается при R4 = 0.

Для оперативной регулировки и ограничения уровня входного сигнала при перегрузке используется потенциометр R3.

Резистор R2, диод VD2 и светодиод HL1 представляют собой делитель напряжения, на котором формируется 2,2В для питания электретного микрофона. Резистор R1 является нагрузкой электретного микрофона. Светодиод HL1 также осуществляет функцию индикатора питания.

Схема предварительного усилителя для динамического микрофона.

Схему можно значительно упростить, если рассчитывать только на использование динамического микрофона. Нужно только иметь в виду, что при использовании пассивного динамического микрофона с малой чувствительностью, может понадобиться увеличить коэффициент усиления, что приведёт к некоторому повышению уровня шумов микрофонного усилителя.

Печатные платы.

На изображениях печатных плат, представлен вид со стороны элементов. Дорожки просвечиваются сквозь плату.

На картинке пример разводки печатной платы универсального микрофонного усилителя.

Вход.
Верхний по схеме конец потенциометра R3.
Движок потенциометра R3.
Анод светодиода HL1.
Корпус.
Питание +6В.
Выход.
Корпус.

Пример разводки печатной платы усилителя динамического микрофона.

Сам я изготовил печатную плату исходя из размеров имеющихся в моём распоряжении элементов управления и корпуса.

Ссылка на чертежи печатных плат в конце статьи.

Корпус.

Для размещения конструкции хорошо бы выбрать металлический корпус. Если используется пластмассовый корпус, то всю конструкцию желательно поместить в экран. Экран можно изготовить из жести консервной банки от сгущенного молока. Эти банки всё ещё покрывают оловом, и они прекрасно паяются (их даже не нужно лудить). И вкусно и полезно… для самодельщика. Корпус регулятора уровня сигнала должен соединяться с экраном всего усилителя.

На картинке корпус из дюралюминия и печатная плата в сборе. На плате два независимых усилителя с раздельным управлением питанием. Чтобы можно было записать стерео сигнал с использованием двух произвольных микрофонов, усилитель каждого канала снабжён отдельным входным гнёздом.

Элементы управления установлены прямо на печатной плате. Регулировка коэффициента усиления осуществляется один раз путём подбора постоянных резисторов при настройке усилителя.

Микрофонный усилитель в сборе. Микрофонный усилитель соединяется с компьютером экранированным кабелем, на конце которого находится разъём Джек 3,5мм (Jack 3,5mm).

Сравнительные испытания.

При сравнительном испытании, регуляторы устанавливались в такое положение, которое бы обеспечило одинаковый уровень записанного сигнала, как при использованием микрофонного усилителя, так и без него.

Зелёный – уровень шума.

Малиновый – вид шума.

На графике уровень шумов микрофонного усилителя встроенной аудио карты в режиме «Microphone Boost».

Уровень записи – 1,0.

Уровень шума около -80Дб.

Для того чтобы получить минимальный уровень шумов, я установил максимальный уровень сигнала резистором R3. Это позволило использовать усилитель линейного входа аудио карты с небольшим уровнем усиления.

На этом графике уровень шумов самодельного микрофонного усилителя.

Уровень записи 0,05.

Уровень шума около -110Дб.

Драйверы аудиокарат обычно не позволяют устанавливать уровень записи с такой высокой точностью.

Установить уровень записи с точностью до долей процента можно с помощью бесплатного портативного аудиоредактора Audacity, ссылка на который есть в «Дополнительных материалах».

Саму запись или трансляцию звука можно производить при помощи любых других программ.

Как правильно подключить динамический микрофон к кабелю.

Имея в наличии стерео микрофон от старого катушечного магнитофона, я хотел было записать стерео звук. Но, не тут то было…

Чувствительность динамических микрофонов уступает чувствительности электретных, что предъявляет к первым повышенные требования по экранированию от помех и наводок. Однако эти требования часто игнорируются производителем. Именно так обстояло дело с моими микрофонами. Подключены к кабелю они были по-разному, но каждый неправильно по-своему.

Корпус.
Вывод катушки.
Вывод катушки.

На рисунке видно, что у левого микрофона вообще оказался не подключенным корпус, а у правого, один из выводов катушки был подключен к корпусу. Оба эти подключения выполнены неправильно, особенно если учесть, что был применён кабель с экранированной витой парой.

На картинке показано, как правильно подключить динамический микрофон к микрофонному усилителю с асимметричным входом.

А это подключение микрофона к микрофонному усилителю с симметричным входом.

Наиболее дешёвые динамические микрофоны подключают с использованием однопроводного экранированного кабеля. На рисунке схема такого подключения.

Если вы слышите наводки в виде фона с частотой 50Гц, то микрофон лучше подключить с использованием экранированной витой пары.

Пунктирной линией на схемах показан металлический корпус микрофона, который следует соединить с экранирующий оплёткой кабеля. Выводы катушки нужно соединить с витой парой. Не все бюджетные динамические микрофоны позволяют это сделать безболезненно. Часто один из проводов катушки уже подключен к металлическому корпусу микрофона.

Не пытайтесь самостоятельно перепаивать провод катушки к другому контакту. Катушка намотана проводом 0,05мм и тоньше. Для сравнения – толщина волоса человека 0,03-0,04мм. Любое неосторожное касание выводов катушки неминуемо приведёт к обрыву. Кроме того, выводы катушки дополнительно покрывают клеем, что также усложняет задачу.

Ура! Заработало!

Get the Flash Player to see this player.

Пятисекундная стерео запись сделанная при помощи двух динамических микрофонов и самодельного микрофонного усилителя. (Нужно кликнуть по картинке).

Величина резистора в цепи обратной связи R4 = 50 Ом.

Уровень сигнала микрофонного усилителя – максимум.

Уровень записи по линейному входу аудио карты = 0,2.

Дополнительные материалы (Download).

Изготовить печатные платы проще всего способом ЛУТ. Некоторые разновидности этой технологии описаны здесь и здесь.

Тема: доработка дешевого компьютерного микрофона, повышение качества звука.

Думаю далеко не все обладатели обычных, бюджетных (дешевых) микрофонов для компьютера, ноутбука полностью удовлетворены качеством и громкостью звука. Обычно в такие микрофоны, на наушниках, в виде петлички или настольного типа, имеют следующее устройство. Имеется сам пластмассовый корпус микрофона, внутри которого располагается микрофонный капсюль электретного типа. Такие электретные капсули ее называются конденсаторными микрофонами. Капсюли имеют достаточно малые размеры, их качество (если он относительно не дешевый) весьма хорошее. Они имеют полярность подключения (плюс и минус). К этому капсюлю припаян двухжильный, достаточно гибкий провод, который вторым своим концом соединяется со штекером типа 3,5.

Данный микрофон можно доработать, сделав его звук значительно громче и лучше. Предлагаю схему, содержащую всего несколько деталей. Это простой микрофонный усилитель. Несмотря на свою простоту эта схема делает звук микрофонного капсюля действительно гораздо лучше. Причем, питание усилителя осуществляется от того же провода, по которому идет звуковой сигнал. На заметку для тех кто не знает! Микрофонное гнездо компьютера имеет три контакта, один из которых это корпус, он же минус для микрофона, второй контакт это плюс (постоянное напряжение на нем около 2,5 В) и третий контакт это сигнальный. В схеме сигнальный и плюсовой выводы объединены.

Теперь о самой схеме этого микрофонного усилителя. После самого микрофонного капсюля стоит конденсатор C1, который фильтрует высокочастотные шумы. Схема будет нормально работать и без него, но все же его лучше поставить. Также микрофонный капсюль электретного типа (конденсаторный, еще называется) нуждается в фантомном питании. Оно подается через резисторы R1 и R3. Резистор R2 подстроечного типа, им можно регулировать величину усиления звука микрофона. Все резисторы имеют номинал в 1 килоом. Конденсатор C2 имеет емкость 47 микрофарад, его напряжение может быть любым. Обратите внимание, что он имеет плюс и минус.

В схему микрофонного усилителя поставлен биполярный транзистор типа КТ3102. Этот маломощный транзистор имеет достаточно большой коэффициент усиления. Он n-p-n проводимости. Вместо него можно поставить любой другой, с аналогичными характеристиками, например все тот же КТ315. Причем, при выборе другого транзистора важен именно большой коэффициент усиления, а не его мощность. Ну, и не перепутайте тип проводимости (транзисторы типа p-n-p не подойдут для использования в схеме). Именно этот транзистор делает усиление микрофонного звука. На его базу поступает сигнал с микрофонного капсюля, а в коллекторной цепи мы уже имеем увеличенную амплитуду этого сигнала.

Усиленный сигнал через провод поступает на звуковой штекер типа 3,5. Как видно на схеме, нужно спаять вместе два контакта, это плюс и сигнальный. Также важно чтобы провод, идущий от микрофона к штекеру был экранирован. Как показала практика разница между экранированным и не экранированным проводом ощутимая. На провод без экрана действуют различный внешние электромагнитные наводки, идущие от сети, высокочастотных устройств и т.д. К сожалению у бюджетных микрофонов изначально стоит провод без экрана. Так что по возможности замените этот провод на экранируемый, положительную разницу вы сразу ощутите.

Кроме экранировки провода нужно будет еще сделать экран на самой схеме. Например, я после того как спаял схему, которая получилась достаточно малых размеров, ее помести внутрь пластмассового шприца (на 2 куба). Поверх корпуса шприца я сделал намотку нескольких слоев обычной фольги, которую электрически соединил с минусом схемы микрофонного усилителя. В итоге получилось, что весь путь прохождения сигнала от самого микрофонного капсюля до штекера имеет экранировку. После проверки выяснилось, что при таком экранировании внешнии электромагнитные помехи и различные наводки практически свелись к нулю.

Кроме этого важным моментом является наличие так называемой ветрозащиты. Этот тот небольшой поролоновый чехол, который одевается поверх микрофона. Данный чехол в значительной степени ослабляет такой эффект как всхлипы, идущие от губ говорящего в сам микрофон. То есть, когда мы ставим микрофонную головку непосредственно перед собой, то те потоки воздуха, имеющие глухой, всхлипывающий характер, после усиления не лучшим образом воспроизводятся акустической системой. Поролон же в значительной степени ослабляет эти малоприятные звуки. Так что наличие этого поролонового чехла обязательно.

И еще один немаловажный момент. Это подбор микрофонных капсюлей. Допустим у меня этих капсюлей было штук 20. Многие из них были на вид практически одинаковыми. Решил все-таки их проверить, а есть ли разница между ними? Я поочередно подсоединял эти микрофонные капсюли к данному самодельному усилителю. После чего на компьютере производил последовательную запись одинаковых звуков с каждым из имеющихся капсюлей. В итоге несмотря на одинаковость (по внешнему виду) звуковые характеристики у них очень сильно различаются. Из 20 штук только 4 показали себя с наиболее качественной стороны. Они выдавали чистый звук, была хорошая громкость, минимум шумов и помех, а также широкий диапазон воспроизводимых частот. Так что не все микрофонные капсюли одинаковы!

Видео по этой теме:

Усилитель для наушников своими руками

Многие встречались с проблемой, когда подключив «хорошие» наушники к MP3-плееру громкость звучания была недостаточной, т.е. выходной мощности плеера не хватало чтобы «раскачать» динамики наушников. Как же тогда выйти из ситуации, когда вы находитесь в шумном месте, звуковой фон которого заглушает прослушиваемую через наушники музыку? Для этого можно собрать очень простой усилитель для наушников всего за пару часов. Схема собирается на одном операционном усилителе, содержит минимум деталей и доступна для повторения любым новичком знакомым с операционниками.

Рассмотрим принцип работы схемы. Как правило для того чтобы запитать операционный усилитель необходимо двуполярное питание. Два аккумулятора или две батарейки будут занимать много места и по весу то же не очень хорошо получается. Для того чтобы избежать этой проблемы будет применена схема включения операционного усилителя с однополярным питанием. Для того чтобы это реализовать на неинвертирующий вход усилителя необходимо подать для смещения половину питающего напряжения. Что и сделано с помощью делителя на резисторах R2 и R3.

Конденсатор C1 разделяет плеер и вход усилителя по постоянному току. А C3 разделяет выход усилителя и наушники по постоянному току. Без него выйдут из строя или наушники или усилитель, так как появится постоянная составляющая в нагрузке.

Резисторы R1 и R4 образуют ООС и ПОС задавая коэффициент усиления. С помощью C2 организована развязка отрицательной обратной связи с общим проводом по постоянному току.

О деталях.
Операционным усилителем является микросхема BA4558, которая создана специально для использования в звуковых усилителях с малой мощностью. Конденсаторы можно использовать любые электролитные. Все резисторы мощностью 0.125 ватт. Для уменьшения размеров платы, детали можно использовать в SMD корпусе.

При правильной сборке, схема в наладке не нуждается. Можно только подобрать сопротивление резисторов R1 и R4 для установки необходимого вам коэффициента усиления.

Анекдот:

– Дорогая, ты что то готовишь? Или кот зараза опять насрал…

LM4558 Распиновка, характеристики и техническое описание сдвоенного операционного усилителя

LM4558 – Двойной операционный усилитель IC

LM4558 Двойной операционный усилитель IC

LM4558 Распиновка

нажмите на картинку для увеличения

LM4558 – это ИС, состоящая из двух операционных усилителей общего назначения и являющаяся членом семейства «LMxx». Серия LM возникла на основе интегральных схем производства National Semiconductor. Префикс LM означает линейный монолитный и относится к аналоговым компонентам, интегрированным в единый кремний. Чип защищен от короткого замыкания, а внутренняя частотная компенсация обеспечивает стабильность без использования внешних компонентов.

LM4558 Конфигурация контактов

LM4558 – это 8-контактное устройство, как показано на схеме контактов выше, а описание каждого контакта дано ниже.

Штифт	Имя	Описание
1	1 ВЫХ	Выходной контакт операционного усилителя 1
2	1ИН-	Инвертирующий вход ОУ 1
3	1ИН +	Неинвертирующий вход операционного усилителя 1
4	GND	Земля
5	2ИН +	Неинвертирующий вход ОУ 2
6	2ИН-	Инвертирующий вход ОУ 2
7	2OUT	Выходной контакт операционного усилителя 2
8	VCC	Блок питания

Устройство доступно во многих пакетах, которые пользователь может выбрать в зависимости от требований.

Характеристики и электрические характеристики LM4558 IC

Два индивидуально управляемых операционных усилителя
Малошумящие помехи между операционными усилителями
Постоянная защита от короткого замыкания
Компенсация частоты не требуется
Без фиксации
Большой диапазон синфазных и дифференциальных напряжений
Согласование коэффициентов усиления и фаз между усилителями
Малошумящие входные транзисторы
Уровень чувствительности к влаге 3
Отслеживание параметров в температурном диапазоне
CMRR (коэффициент подавления синфазного сигнала): 80 дБ
Работа с однополярным питанием: +5. От 0 В до +15 В
Работа с двумя источниками питания: +15 В и -15 В
Рабочая температура: от 0 ° C до 70 ° C
Общая рассеиваемая мощность: 200 мВт

ИС операционных усилителей, похожие на LM4558

LM158, LM258, LM358, LM2904, LM747

LM4558 Обзор микросхемы

LM4558 состоит из двух операционных усилителей общего назначения, и его приложения основаны на них.Устройство может использоваться для реализации схем работы операционных усилителей общего назначения, таких как компаратор, дифференциальное усиление или математические операции. Большой диапазон входного синфазного напряжения и отсутствие фиксации делают эти усилители идеальными для приложений повторителя напряжения . Вдобавок с двумя такими операционными усилителями на борту устройство может одновременно выполнять две разные функции, что очень удобно в приложениях.

Как использовать LM4558 IC

Сначала рассмотрим внутреннее соединение двух операционных усилителей в устройстве, как показано ниже.

Как упоминалось ранее, мы можем использовать эти два операционных усилителя для реализации большинства схем на основе операционных усилителей, таких как компаратор, дифференциальное усиление и математические операции. Мы будем использовать операционный усилитель, чтобы построить простую схему компаратора для понимания работы операционного усилителя. Теперь давайте возьмем один из двух операционных усилителей и построим простую прикладную схему, как показано ниже.

В схеме сравнение между напряжениями V1 и V2 выполняется устройством, и выход предоставляется как Vo.Также устройство питается от единственного источника напряжения VCC.

В цепи Vid = V1 – V2

Если Vid> 0, то Vo = VCC

Если Vid <0, то Vo = 0 В или GND

Основываясь на состоянии выхода, мы можем определить, является ли Vid положительным или отрицательным, а также является ли V1 выше или V2 выше на входе. Когда более высокое напряжение известно, зная выход, выполняется функция операционного усилителя как компаратора.

Приложения

Математические операции
Усилители
Осцилляторы
Компараторы напряжения
Детекторы пиков
Преобразование логического напряжения
Промышленное
Инструменты измерительные

2D-модель

Все размеры указаны в дюймах [миллиметры в скобках]

ElectroSmash

Интегральная схема JRC4558 от компании Japan Radio Company представляет собой сдвоенный операционный усилитель с внутренней компенсацией и построенный на биполярных транзисторах на едином кремниевом кристалле.Высокое усиление по напряжению (100 дБ тип.), Хорошее входное сопротивление (5 МОм тип.) И универсальный источник питания (от ± 4 до 18 В) делают его идеальным для использования в схемах педалей. Этот чип имеет стандартную распиновку, а это означает, что есть несколько разных поставщиков, производящих устройства 4558, совместимые с выводами, а также он может заменить другие стандартные двойные операционные усилители, такие как TL072, NE5532 или OPA2134. Первый монолитный двойной операционный усилитель RC4558 был разработан компанией Raytheon Semiconductors в 1974 году.

Двойной усилитель 4558 связан с историей развития гитарных педалей.Многие дизайнеры включили эту деталь в некоторые из самых успешных эффектов, таких как Orange Squeezer, DOD YJM 30, Boss OD1, Tube Screamer или Peavey. Эта ИС, несомненно, изначально была выбрана японскими инженерами-конструкторами, потому что это был один из самых дешевых двойных операционных усилителей на рынке с приемлемыми звуковыми характеристиками. Таким образом, он использовался в огромных объемах японского аудиооборудования. Несмотря на свои сомнительные звуковые характеристики, он, похоже, хорошо подходит для работы в схемах с перегрузкой.

1.Внутренний контур.
1.1 Электропитание.
1.2 Входной каскад.
1.2.1 Дифференциальный усилитель с длинными хвостовиками.
1.2.2 Текущее зеркало.
1.3 Каскад усилителя напряжения.
1.4 Выходной каскад.
Цепь смещения умножителя 1,5 Vbe.
1.6 Обратная связь.
2. Миф JRC4558.
3. Ресурсы.

Внутренняя схема JRC4558 основана на топологии Лин (названной в честь Хунга К. «Джимми» Лина, исследователя RCA), следуя классической структуре операционного усилителя типа 741 с некоторыми изменениями.Ниже представлена упрощенная схема, предоставленная JRC, разбитая на блоки: источник тока, входной каскад, каскад усилителя напряжения (VAS), выходной каскад (OPS) и тракт обратной связи.

1.1 JRC4558 Текущий источник питания.

Активный источник тока – это каскад электросети, который обеспечивает постоянный поток тока к различным блокам. Стабильный источник тока важен для улучшения линейности и подавления шума. Эта стадия, выделенная зеленым цветом, образована Q ₁, Q ₇, Q ₁₃, Q ₁₄, Q ₁₅, R ₁, R ₉ и D ₂:

JFET Q ₁₅ – это источник тока с самосмещением, он обеспечивает источник постоянного тока независимо от источника напряжения.Запуск этой части схемы прост:

Когда источник напряжения + Vcc включен, ток еще не течет через JFET Q ₁₅. Тогда падение напряжения на стабилитроне D2 и V _GS будет равно нулю. При нулевом напряжении V _GS транзистор входит в область насыщения, позволяя протекать большому току через полевой транзистор, поэтому ток будет увеличиваться. По мере увеличения тока на стабилитроне будет развиваться падение напряжения до тех пор, пока диод не будет смещен в обратном направлении.Затвор станет отрицательно смещенным относительно источника, отрицательные значения V _GS начнут отключать Q ₁₅. В конце концов, стабильное равновесие будет достигнуто за счет обратной связи, где V _GS как раз подходит для тока, протекающего через JFET.

Когда напряжение сток-исток достигает определенного минимального значения, входит в режим насыщения, при котором ток I _DS приблизительно постоянен. Таким образом, источник тока JFET устанавливает постоянный ток I ₁₅ через стабилитрон D ₂, делая I ₁₅ = I _z

Стабилитрон D ₂ при обратном смещении имеет постоянное падение напряжения (Vz).Пока ток стабилитрона (Iz) находится между определенными уровнями (Iz _min и Iz _max), называемыми током удержания, напряжение на стабилитроне (V _Z) будет постоянно работать в области стабилизации напряжения:

Стабилизированное напряжение стабилитрона V _Z управляет эмиттерным повторителем Q ₁₄, нагруженным постоянным эмиттерным резистором R ₉, измеряющим ток нагрузки. В результате выходной ток I ₉ почти постоянен, даже если сопротивление нагрузки и / или напряжение изменяются.Схема работает как источник постоянного тока:

Нагрузка внешнего токового зеркала этого источника тока подключена к коллектору, так что через него и эмиттерный резистор протекает почти одинаковый ток.

Q ₁₃ и Q ₇ настроены как классическое зеркало тока, что означает, что ток через Q ₁₃ (I ₁₃) будет отражаться в Q ₇, в результате чего I ₁₃ = I ₇
Q ₁ – источник постоянного тока PNP простого тока.

1,2 JRC4558 Входной каскад:

Входной каскад образован дифференциальным усилителем с длинной хвостовой парой (LTP) с токовым зеркалом. Эта стадия, выделенная красным цветом, образована Q ₁, Q ₂, Q ₃, Q ₄, Q ₅, R ₁, R ₂, R ₃ и C ₁: 1. 2.1 JRC4558 Дифференциальный усилитель с длинными хвостами.

Фазоинвертор с длинной хвостовой парой или Schmit состоит из пары идентичных и согласованных PNP-транзисторов с общей конфигурацией эмиттера (Q ₂ и Q ₃).Текущее зеркало Q ₄ и Q ₅ в коллекторе Q ₂ и Q ₃ является активной нагрузкой LTP. Эта топология обычно является лучшим выбором для операционного усилителя, она обеспечивает высокий входной импеданс, хорошее усиление по напряжению, подавление обычных шумов, а также дополнительные входы для суммирующей обратной связи.

Суть схемы состоит в том, чтобы усилить разницу входных сигналов Vin + и Vin-, подавляя все равномерные искажения, делая усилитель невосприимчивым к колебаниям напряжения питания.Чтобы получить реальную выгоду от использования входа LTP, токи, протекающие через дифференциальные транзисторы, должны быть уравновешены. Очень эффективный способ сделать это – использовать текущее зеркало.

1.2.2 JRC4558 Текущее зеркало.
Он состоит из двойного дифференциального транзистора Q ₄ и Q ₅ высокого H _fe (β) с согласованными параметрами транзистора. Тепловая связь между обоими транзисторами идеальна, поскольку они имеют один и тот же корпус.Наиболее важными причинами использования токового зеркала являются повышение коэффициента усиления и целостности сигнала:
1. Целостность сигнала улучшена, поскольку текущее зеркало дает равный ток покоя для каждой стороны LTP. Этот баланс хорош для линейности и коэффициента синфазного сигнала (CMRR).
2. Дифференциальный усилитель JRC4885 имеет несимметричный выход, где коэффициент усиления составляет половину, если мы сравним его со схемой дифференциального выхода. текущее зеркало улучшит эти внутренние 50% -ные потери.
1,3 JRC4558 каскад усилителя напряжения (VAS).
Каскад усилителя напряжения с высоким коэффициентом усиления является ядром усилителя мощности. Его задача – усилить входной сигнал низкой амплитуды до подходящего уровня. Эта схема VAS работает в режиме класса A, поскольку они в основном требуют лишь небольшого количества тока, и поэтому потери мощности в активном устройстве могут быть достаточно небольшими.
Эта стадия, выделенная оранжевым цветом, образована Q ₆, Q ₁₀ и R ₄:
VAS состоит из усилителя с общим эмиттером с двумя NPN-транзисторами Q ₆ и Q ₁₀, соединенными по схеме Дарлингтона, что увеличивает коэффициент усиления по току и использует выходную сторону токового зеркала Q ₇ в качестве нагрузки коллектора. для достижения высокого прироста.
β _DARLINGTON = β _Q1 * β _Q2 + β _Q1 + β _Q2
Недостатком топологии Дарлингтона является приблизительное удвоение напряжения база-эмиттер. Поскольку между базой и эмиттером транзистора Дарлингтона есть два перехода, эквивалентное напряжение база-эмиттер является суммой обоих напряжений база-эмиттер.
Vbe _DARINGTON = Vbe _Q6 + Vbe _Q10 = 2Vbe
1.4 Выходной каскад JRC4558.
Выходной каскад (OPS) представляет собой усилитель с двухтактным эмиттерным повторителем класса AB с током смещения, установленным умножителем Vbe. Этот блок выделен синим цветом и состоит из Q ₁₁, Q ₁₂, R ₆, R ₇ и R ₈:
.
Функция выходного каскада заключается в обеспечении достаточного усиления по току, чтобы потенциал напряжения, обеспечиваемый VAS, мог существовать при низком выходном сопротивлении нагрузки.
Этот этап эффективно управляется VAS.Изменения смещения в зависимости от температуры или между деталями с одним и тем же номером типа являются обычными, поэтому перекрестные искажения и ток покоя могут подвергаться значительным изменениям. Выходной диапазон JRC4558 примерно на 1,5 В ниже напряжения питания, частично из-за Vbe выходных транзисторов Q ₁₁ и Q ₁₂.

Выходные резисторы R ₆, R ₇ и R ₈, вставленные между эмиттерами выходной пары, также известные как балластные резисторы , используются для выравнивания различий между внутренними сопротивлениями эмиттеров транзисторов, таким образом, их распределение по току улучшен.Номиналы резисторов обычно довольно низкие, что улучшает термическую стабильность, предотвращает прямую нагрузку друг на друга комплементарными транзисторами и делает ток покоя стабильным.
1,5 JRC4558 V _be Цепь смещения умножителя.
A V _be Схема смещения множителя, также известная как Bias Servo , Amplified Diode , Rubber Diode или Rubber Zener размещен для компенсации перекрестных искажений и защиты выходного каскада от теплового отключения.Этот блок выделен розовым цветом и состоит из Q ₈, Q ₉ и R ₄:
.
В выходной двухтактной топологии транзисторы Q ₁₁ и Q ₁₂ не начинают проводить, пока входной сигнал не превысит их прямое напряжение, которое составляет Vbe, обычно около ± 0,6 В. Противодействие заключается в смещении транзисторов. так что их напряжение холостого хода никогда не падает ниже прямого напряжения.
Определенная величина тока, известная как ток смещения, постоянно подается на базы транзисторов, чтобы гарантировать, что транзисторы сохраняют проводимость в течение желаемого количества времени, жертвуя эффективностью.
Без управляемого напряжения смещения токи покоя коллектора усилителей выходной мощности могут быть чрезмерными, что приведет к тепловому отказу.
Классическая топология умножителя Vbe состоит из одного транзистора и двух резисторов. JRC4558 использует двухтранзисторный подход, отличный от классического:
.

Умножитель Vbe действует как переменный резистор, который установлен на том же кремниевом устройстве, что и выходные транзисторы, поэтому они имеют термическую связь.Температурные изменения устройства влияют на коэффициент усиления сервотранзистора; это, следовательно, изменяет падение напряжения в цепи умножителя Vbe.
Для улучшения температурного коэффициента между согласованием множителя Vbe и выходным каскадом. Схема Vbe Multiplier оснащена дополнительным транзистором Q8.
1,6 JRC4558 Путь обратной связи.
Задача тракта обратной связи – посылать каким-то образом часть выходного сигнала в VAS. Он играет важную роль в исправлении ошибок, а также в ограничении полосы пропускания и усиления.
Конденсатор C ₂ обеспечивает частотно-избирательную отрицательную обратную связь. Этот метод называется Компенсация Миллера или Компенсация доминирующего полюса , потому что он вводит доминирующий полюс, который маскирует влияние других полюсов в частотную характеристику разомкнутого контура.
Обратная связь идет от коллектора VAS-транзистора к его базе, ограничивая полосу пропускания и уменьшая усиление на более высоких частотах и, следовательно, улучшая стабильность на более высоких частотах, предотвращая колебания.
Некоторые гитаристы считают, что оригинальный чип JRC4558D 80-х годов обладает превосходными звуковыми характеристиками, особенно когда он помещается в определенные педали, такие как Tube Screamer. В этом случае операционный усилитель считается святым Граалем, если вы хотите получить оригинальный винтажный звук; многие энтузиасты ищут и открывают массовое производство электроники 70-х и 80-х годов в поисках микросхем оригинальной серии.
Japan Radio Corporation JRC (создана в сент.1959) выпустили миллионы этих чипов JRC4558D с блестящей отделкой с конца 70-х до середины 80-х годов. Они присутствуют во всех элементах электроники Nippon того периода.
Компания JRC впоследствии сменила название на New Japan Co. Ltd (NJM) и перенесла свои производственные мощности в Восточную Азию. Они продолжали производить 4558 операционных усилителей с маркировкой NJM4558D, но завод был оснащен новым производственным оборудованием. Несколько лет спустя NJM начала перевыпуск JRC4558D (матовый), но снова не производился на старом заводе.Характеристики такие же, как и у старого, но подозрение все еще сохраняется – поскольку они изменили оборудование, действительно ли переизданные чипы так же хороши, как и старые? .. здесь мифическая статистика.
Вначале JRC4558D использовался по одной-единственной причине: он был дешевым. Таким образом, он был помещен в тонны японского электронного оборудования, в старом дешевом старом стереосистеме или радиочасах могло быть несколько спрятанных внутри него.
Вы также можете заплатить 30 долларов на eBay за чипы NOS (New Old Stock), которые теоретически представляют собой оригинальные детали, произведенные в 80-х годах, которые никогда не продавались в розницу.
Также есть рассказ о том, что NJM сохранила все оригинальное оборудование, используемое в старом производстве JRC4558, и может снова произвести чип, если кто-то закажет более 50 миллионов деталей.
Некоторые люди утверждают, что действительно могут оценить разницу между двумя микросхемами 4558 от разных производителей или даже между двумя идентичными JRC4558 от одного производителя. Однако в гитарной педали существует множество факторов, которые могут изменить звук даже в большей степени, чем операционный усилитель: размещение компонентов, допуски на значения, компоновка схемы, паяльные соединения, температура, источник питания и т. Д…. при реальном прослушивании, а также по осциллограммам и спектральному анализу, нет слышимой разницы между сегодняшним NJM4558D за 0,5 $ и старыми.
Существует также множество альтернатив чипу JRC4558, разные пользователи могут иметь разные мнения об их производительности, но в любом случае все они совместимы по выводам:
NJM4558 от New Japan Radio Company.
RC4559 от Texas Instruments.
NJM4556 от Japan Radio Company.Звуковая подпись оригинала с дополнительной динамикой и атакой
TLC272 от Texas Instruments. Имеет приятный, сложный искаженный звук.
TL072 производства Texas Instruments, ST Microelectronics и SGS Thomson Microelectronics.
TL062 производства Texas Instruments, ST Microelectronics, SGS Thomson Microelectronics и Motorola.
TL082 производства National Semiconductor, Texas Instruments, ST Microelectronics и Motorola.
LM1458 производства National Semiconductor и Fairchild Semiconductor.
LM833 производства National Semiconductor, ST Microelectronics, SGS Thomson Microelectronics, Motorola и ON Semiconductor.
OPA2107 от Analog Devices. Круглый звук делает его идеальным для блюзовых исполнителей
OP275 от Analog Devices.
OPA2604 от Burr-Brown и Texas Instruments.
TLC2272, TLC2202 от Texas Instruments.
LT1213 от Linear Technology.
MC33078 от Texas Instruments. С очень хорошими максимумами.
JRC4558 Лист данных.
Твердотельные гитарные усилители Teemuk Kyttala, Священное Писание.
Источники тока JFET, Калифорнийский университет в Беркли.
Текущие источники в Википедии.
Множители Vbe от Джима Хагермана.
TL071 Блок-схема инженерной школы Джорджии.
Технология трубочного скримера Р.Г. Кин.
Эволюция операционных усилителей IC на протяжении веков Томаса Ли.
Я искренне благодарен «Нандору» за вашу помощь.
Спасибо за чтение, все отзывы приветствуются
ra% 204558% 20circuit% 20diagram техническое описание и примечания по применению
org/Product”> org/Product”> org/Product”> org/Product”>
RA4025L10NCS
Резюме: h20NCS RA2325H06POS 40110 H06POS ic 4890 h22PCS RA4850h22NCS h20PCS RA500
Текст: Текст файла отсутствует

Оригинал PDF
Нет в наличии
Резюме: нет текста аннотации
Текст: файла нет текста

Оригинал PDF
2006 – TDA 2010
Аннотация: Схема контактов TDA 2010 bq29330 SLUA364 103AT 20-контактная схема контактов TDA 7000
Текст: Текст файла отсутствует

Оригинал PDF bq20z70-V110 SLUS742 bq29330 TDA 2010 Принципиальная схема Tda 2010 SLUA364 103AT 20-PIN Схема контактов TDA 7000
2006 – ТДА 11136
Резюме: bq20z70-V110
Текст: Нет текста в файле

Оригинал PDF bq20z70-V110 SLUS742 bq29330 TDA 11136
2005 – ТДА 11136
Резюме: нет текста аннотации
Текст: файла нет текста

Оригинал PDF bq20z70 SLUS686A bq29330 TDA 11136
2012 – Нет в наличии
Резюме: нет текста аннотации
Текст: файла нет текста

Оригинал PDF 16 калибр 230515BK1 SU230515BK1 230520BK1 SU230520BK1 240520BK1 SU240520BK1 240515BK1 SU240515BK1
1999 – Нет в наличии
Резюме: нет текста аннотации
Текст: файла нет текста

Оригинал PDF
2006 – ТДА 11136
Резюме: IC TDA 11136
Текст: Текст файла недоступен

Оригинал PDF bq20z70-V110 SLUS742 bq29330 TDA 11136 Микросхема TDA 11136
реле рс-12
Резюме: Ra450024 RA450524 450024 rs 12 реле ra 450024 660-221 660-024 RA450512 реле типа t
Текст: Нет текста в файле

Сканирование OCR PDF 250 В переменного тока 1250 ВА 100×106 350 ВА 12 В постоянного тока 24 В постоянного тока 48 В постоянного тока реле рс-12 Ra450024 RA450524 450024 RS 12 реле ra 450024 660-221 660-024 RA450512 реле типа t
2001 – 3182N
Резюме: EP20K200E a43br 0X1234 st8s bsr 45 EXT16d MEM32 d 2046
Текст: Текст файла недоступен

Оригинал PDF -MNL-NIOSPROG-01 / JP 20КФЛЕКСФЛЕКС 10KEMAX 3182N EP20K200E a43br 0X1234 st8s BSR 45 EXT16d MEM32 d 2046 г.
2003 – Схема защиты MOV от перенапряжения
Аннотация: RA-501M-V7 RA-302M-V7 RA-242M-V7 452M Схема RA-102M-V7 для mov ra-452 242M
Текст: Текст файла отсутствует

Оригинал PDF UL-1449 UL-1414 E143446 E47474 LR105073 J9551103 400ВМин.Принципиальная схема защиты от перенапряжения MOV РА-501М-В7 РА-302М-В7 РА-242М-В7 452M РА-102М-В7 принципиальная схема для mov ra-452 242 млн
ПЛК tsx
Резюме: нет текста аннотации
Текст: файла нет текста

Сканирование OCR PDF
2006 – ТДА 11136
Аннотация: 0x2440
Текст: Нет текста в файле

Оригинал PDF bq20z70-V110 SLUS742 bq29330 TDA 11136 0x2440
LA06
Резюме: нет текста аннотации
Текст: файла нет текста

Оригинал PDF 06 / РА 08 / РА LA06
CBEA
Аннотация: регистр типа регистр Sony Computer Entertainment
Текст: Нет текста в файле

Оригинал PDF
Нет в наличии
Резюме: нет текста аннотации
Текст: файла нет текста

Сканирование OCR PDF
Нет в наличии
Резюме: нет текста аннотации
Текст: файла нет текста

Сканирование OCR PDF C-PGA391-S35D-1
2006 – Нет в наличии
Резюме: нет текста аннотации
Текст: файла нет текста

Оригинал PDF bq20z70-V110 SLUS742 bq29330
LA 4825
Аннотация: la 4450 AC53a AP 4825 Антипараллельный тиристор VP08 650Vp LA06
Текст: Текст файла недоступен

Оригинал PDF 06 / РА 08 / РА LA 4825 la 4450 AC53a AP 4825 Антипараллельный тиристор VP08 650Vp LA06
Нет в наличии
Резюме: нет текста аннотации
Текст: файла нет текста

Сканирование OCR PDF 14-контактный)
ic 4890
Резюме: RA4050h20PCS ra4812
Текст: Нет текста в файле

Оригинал PDF
Нет в наличии
Резюме: нет текста аннотации
Текст: файла нет текста

Сканирование OCR PDF
6п3п
Резюме: нет текста аннотации
Текст: файла нет текста

Сканирование OCR PDF 2 августа 2006 г. 000ПОРАЦИЯ 2IFEB05 3IMAR2000 6п3п
Нет в наличии
Резюме: нет текста аннотации
Текст: файла нет текста

Сканирование OCR PDF
2010 – Нет в наличии
Резюме: нет текста аннотации
Текст: файла нет текста

Оригинал PDF CH-8501 DE-61169 VE-1070
ic 4558 Сабвуфер Bass Booster Электрическая схема, схема низких частот для вуфера
16 февраля 2018 г. | Админ | Регулировка тембра (низкие и высокие частоты)
Цепь усилителя низких частот только для BASS

Цепь усилителя баса
для увеличения БАСА для музыкального проигрывателя
Это схема только для BASS , при использовании этой схемы звук усиливается до эффекта Extra Bass.Эта схема воспроизводит чистые басы без каких-либо помех. Басовый звук – это очень низкочастотный звук. Этот низкочастотный звук создается схемой фильтра нижних частот, которая блокирует высокие частоты и дает только низкочастотный выход.
Если вам нужен дополнительный бас, то можете применить эту схему. Но в этой цепи нет высоких частот. Поэтому подавайте выходной сигнал только на басовый динамик (НЧ-динамик) не на высокочастотные динамики. И вход или выход этого должны быть подключены к регулятору громкости для управления усилением и выходом.
Если вы хотите создать любую звуковую систему, то эту схему можно использовать для вашего басового динамика для получения дополнительного эффекта Boosted Bass . И подключите регулятор громкости.
Схема усилителя низких частот для увеличения низких частот для музыкального проигрывателя с использованием IC 4558 Работает с любой схемой усилителя или любым источником звука.
IC4558D используется для создания этой схемы, которая представляет собой ИС с двумя операционными усилителями. 4558 в основном используется в аудиоплеерах, рекордерах, усилителях и т. Д.
Схема усилителя низких частот
должен прочитать код цвета резистора и код
резистора СМД
Цепь высококачественного баса для НЧ-динамика с двойным блоком питания
Обязательно читать
Схема стабилизатора
Схема инвертора
Двойная цепь питания
Таймер задержки включения и выключения
Цепь датчика темноты и датчика освещенности
Led Chaser / blinker / flasher схема
Теги:
Схема аудиоусилителя 12 ВСхема усилителя низких частотСхема усилителя низких частот для сабвуфераСхема усилителя низких частот 4558Схема усиления низких частот для сабвуфераСхема управления басамиBass Cricuit для аудиоусилителяhi fi bass Treble схемаКак увеличить эффект низких частот IC 4558 Схема низких частотIC4558 Усилитель низких частот
Об авторе
Админ
Привет, меня зовут Аман Бхарти, я интересуюсь изготовлением и изучением электроники, принципиальной схемы, проектированием и компоновкой печатных плат и т. Д.Мне нравится делиться знаниями и всеми идеями с людьми, которые я получаю из «Моего эксперимента» и из разных источников. Я стараюсь максимально подробно описать детали схемы с результатами испытаний. Если вы хотите что-то предложить или прокомментировать, оставьте свой комментарий в поле для комментариев на соответствующей странице.
4558 Принципиальная схема
Принципиальная схема малошумящей цепи предварительного контроля тонального сигнала с использованием NE55532. LM4558 Конфигурация контактов. Симметричное питание + -15 В постоянного тока … Схема микрофонного предусилителя, использующая микросхему 4558, представляет собой серию микрофонных усилителей на базе микросхемы 4558, а также может использовать другие микросхемы операционного усилителя, например TL072 / TL082 / NE5532.Активный сабвуфер выполняет фильтрацию низких частот (Low) и добавляет настройки для низких частот в диапазоне от 20 Гц до 70 Гц на выходе входного аудиосигнала, настройки, содержащиеся в стереофоническом потенциометре, который вы можете видеть на схеме изображения. Некоторые схемы было бы незаконно эксплуатировать в большинстве стран, а другие опасно строить и… Он повышает частоты примерно с 30 Гц до 160 Гц, может повышаться на 14 дБ. Аннотация: Схема выводов ic 4558. СХЕМА IC 4558 f 4558 BTL УСИЛИТЕЛЬ МОЩНОСТИ ic 4558 cd 4558 4558 Контактная схема предусилителя 4558. Принципиальная схема ic 4558 4558.Схема усиления низких частот сабвуфера IC njm4558. . спасибо Посмотрите больше идей о принципиальной схеме, сабвуфере, схеме. Принципиальная схема управления стереозвуком с макетом печатной платы Проект супер-предварительного управления тональным сигналом с использованием Lf353 Eleccircuit Com … Низкошумная схема управления предварительным тональным сигналом с использованием операционного усилителя 4558 Ne55532 в проектах электронной схемы управления стереозвуком Hi Fi Эта схема предоставлена Эммануэлем. Прочтите PDF-файл с электрической схемой предусилителя 4558 в нашей цифровой библиотеке. Среда, 21 сентября 2016 г. Двойной операционный усилитель.Эта схема воспроизводит чистые басы без каких-либо помех. Усилитель мощности 120 Вт + блок питания. 2 апреля 2018 г. – Изучите “простую принципиальную схему сабвуфера” на плате Абхиджита Гальдера на Pinterest. Если вам нужен дополнительный бас, то вы можете применить эту схему управления басами. 1.1 Clasificaciones máximas absolutas; 2 Características. В приведенной выше схеме операционный усилитель действует как неинвертирующий усилитель (поскольку вход подается на неинвертирующий вывод операционного усилителя), а выход предоставляется как Vo. В этом проекте разработана схема цифрового вольтметра на базе Arduino, которая может измерять напряжение до 50 В.Это одноканальная схема усилителя звука. В качестве ключа схемы используется NE5532. Интегральная схема 4558 представляет собой двойной операционный усилитель с высоким коэффициентом усиления с внутренней компенсацией и построенный на едином кремниевом кристалле с использованием усовершенствованного эпитаксиального процесса. а также универсальный источник питания (от ± 4 до 18 Вольт) делают его идеальным для использования в схемах педалей. Схема внутреннего подключения JRC4558 показана ниже. Это схема усилителя мощности на 120 Вт с использованием комплементарных транзисторов в корпусе TO-3, полярности NPN и PNP.нравится компьютерная 2.1 звуковая система. Схема микросхемы 4558 100% warking..Facebook. Это схема только для усилителя низких частот с использованием 4558 ic. Используя эту схему низких частот для низкочастотного динамика, звук усиливается. Схема расположения печатной платы IC 4558 | Электронная принципиальная схема и компоновка. Мой друг сказал мне, что если вам нужны низкие и высокие частоты звука, используйте RC4558. Интегральная схема 4558 представляет собой двойной операционный усилитель с высоким коэффициентом усиления с внутренней компенсацией и построенный на. 1001 ++ Электронная схема.Здравствуйте, сэр. Для ic 4558 я не могу получить схему усилителя звука здесь или где-либо еще, хотя мне нужен очень простой, пожалуйста, помогите. Здесь, в этой статье, мы можем получить принципиальную схему нашего мегабасового усилителя. Предупреждение: эта самодельная макетная схема электроники спроектирована на основе микросхемы двойного операционного усилителя JRC 4558dv, установленной как аудиоусилитель для сигналов от пьезоэлемента. Это не относится к схемам перегрузки для прямых сигналов электрогитары. Схема мега баса. 4558 – это операционный усилитель, который чаще всего используется в аудиоусилителях.Обратите внимание, что все эти ссылки являются внешними, и мы не можем оказывать поддержку по схемам или предлагать какие-либо гарантии их точности. Симметричный модуль питания также включен в печатную плату. Теперь давайте возьмем один операционный усилитель из двух доступных и построим простую принципиальную схему JRC4588, чтобы объяснить его применение. https://www.facebook.com/profile.php?id=100013891666604..electronics verma Circuit 1 4558 ic Схема усилителя мощности звука Это принципиальная схема мощного усилителя звука.Схема усилителя мощности звука 4558 ic circuititspedia.com Это принципиальная схема мощного усилителя звука. Схема печатной платы IC 4558 ОУ Master Stereo с использованием 4558. LM4558 – это 8-контактное устройство, как показано на схеме контактов выше, а описание каждого контакта дано ниже. Tiene una ampia utilidad en diversos campos de la electrónica y es un circuito de fácil implementationación Sumario. Интегральная схема – 4558, двойной операционный усилитель. 2.1 Фильтр предварительного усиления Bass Circuit 4558 Opamp. В предусилителе регулировки тембра используется хорошо известная микросхема IC 4558.Схема основана на 2 4558 операционных усилителях, с основным регулированием громкости звука и звуками басов. ), хорошее входное сопротивление (тип. 5 МОм). Используйте для работы этой цепи от 20 до 60 В. Чип защищен от короткого замыкания, а внутренняя частотная компенсация обеспечивает стабильность без использования внешних компонентов. Нажмите, чтобы .. Схема подключения эквалайзера сабвуфера Схема подключения баса 4558 ic дополнительно принципиальная схема сабвуфера pdf кроме того электрическая схема сабвуфера 4558 ic также . . Сохранено схемой 1 4558 ic Схема схемы усилителя мощности звука Это принципиальная схема мощного усилителя звука.Залейте проект усилителя 2.1, подготовьте схему фильтра сабвуфера предварительного усилителя ОУ 4558. Анализ JRC4558. Электронная схема. Это были очень интересные микросхемы. Согласно нашему каталогу, эта электронная книга обозначена как 4PCDPDF-119, фактически представленная 2 января 2021 года, а затем занимает около 1737 КБ данных. 1 Descripción. Эта схема дана Эммануэлем. Графический эквалайзер с использованием 4558 LF353. Простая электрическая схема управления звуковым сигналом 4558 Bass Treble Pcb Электронная схема Схема управления стереозвучанием с линейным входом предусилителя5 Buildaudioamps Управление гитарой 500 Вт RMS Электронная схема усилителя мощности на основе Mosfet В этом посте Мы узнаем, как… NJM4558, 4558 интегральная схема представляет собой двойной высокий- Операционный усилитель усиления с внутренней компенсацией и построен на едином кремниевом кристалле с использованием усовершенствованного эпитаксиального процесса.Используйте для работы этой цепи от 20 до 60 В. В этой схеме используются один ic 4558 и 4 силовых транзистора с некоторыми дискретными компонентами. В этом проекте я построю схему усилителя низких частот на базе микросхемы 4558 для маломощного аудиоусилителя. Сочетание функций NJM741 с точным согласованием параметров и отслеживанием двойного устройства на монолитной микросхеме приводит к уникальным характеристикам производительности. 4558 IC схема 4558 IC схема усилителя4558 IC схема баса 4558 IC схема сабвуфера 4558 IC от Electro Gadget.Усиление высокого напряжения (100 дБ тип. Описание. Сделай сам простой цифровой вольтметр Arduino 0–50 В. Аудио без… Подробнее Басовая схема сабвуфера IC 4558 IC. Эта схема графического эквалайзера с использованием схемы ОУ 4558-LF353 5-канальный 2-октавный графический эквалайзер , легко сделать эквалайзер, потому что с помощью IC 4558 или LM1458 или LF353 (красиво) Если вы ищете схему графического эквалайзера, она может прекрасно украсить звук музыки, имеет полночастотную звуковую секцию. схема.Circuito Integrado CM 4558. Простая схема фильтра сабвуфера 4558 ic. Потому что имеют особенности низкого шума сигнала. Схема 1000 ++; БЕСПЛАТНО … Домашний звуковой предусилитель Mega Bass Circuit с использованием 4558. Двойной операционный усилитель. Это схема активного сабвуфера с использованием x4 IC TL082 или эквивалентного IC 4558 / JRC4558D / JRC4558 / TL072. Фильтр низких частот. Вы можете прочитать PDF-файл с электрической схемой предусилителя 4558 прямо на своем мобильном телефоне или ПК. Используйте для работы этой цепи от 20 до 60 В.Показанная схема 4558 использует как операционные усилители, предоставленные этой старинной микросхемой, так и находится в режиме перегрузки в этой схеме. В этой схеме используются один ic 4558 и 4 силовых транзистора с некоторыми дискретными компонентами. Электрические схемы / электрические схемы звукового предусилителя. Circuito Integrado CM 4558. В этой схеме используются один ic 4558 и 4 силовых транзистора с некоторыми дискретными компонентами. Интегральная схема JRC4558 от Japan Radio Company представляет собой сдвоенный операционный усилитель с внутренней компенсацией и построенный на биполярных транзисторах на едином кремниевом кристалле.Некоторые текстовые файлы в PDF-файле: Описание: Интегральная схема NJM4558, 4558D, NJM4559 представляет собой двойной операционный усилитель с высоким коэффициентом усиления с внутренней компенсацией и построенный на одном кремниевом кристалле с использованием усовершенствованного эпитаксиального процесса. Обычно вы будете использовать его в усилителе высокого класса. Сочетание функций NJM741 с точным согласованием параметров и… Только давайте… Электроника верма 4558 d ic вся проводка всей электроники аудиосистемы https://www.facebook.com/profile.php? Id = 100013891666604..circuit tast. Принципиальная схема усилителя с регуляторами тембра Схема Tda1514 40-ваттная схема аудиоусилителя 300 Вт Rms стереоусилитель мощности Tda7294 Схематический список деталей … Низкошумная схема управления предварительным тональным сигналом с использованием 4558 Ne55532 Веб-страница Пола Кембла Предусилители Эта ИС имеет внутренний регулятор 5V , и подходит к широкому, транзисторному) 5) Внутренний стандартный операционный усилитель. Эта схема дана Эммануэлем. принципиальная схема для единственного баса, используемого для сабвуфера. мы делаем фильтр низких частот для сабвуфера с 4558d IC.
4558, принципиальная схема усилителя
Предупреждение: эта макетная схема для электроники разработана на основе двойного операционного усилителя JRC 4558dv, установленного в качестве аудиоусилителя для сигналов от пьезоэлемента. Это не относится к схемам перегрузки для прямых сигналов электрогитары. Интегральная схема JRC4558 от Japan Radio Company представляет собой сдвоенный операционный усилитель с внутренней компенсацией и построенный на биполярных транзисторах на едином кремниевом кристалле. привет ,,,, у вас есть какая-либо принципиальная схема усилителя DIY без использования только транзистора IC, конденсатора, резистора и потенциометра.Для ic 4558 я не получаю принципиальную схему аудиоусилителя ни здесь, ни где-либо еще, хотя мне нужен очень простой, пожалуйста, помогите. 0d01 Схема подключения НЧ-ВЧ 4558 Ресурсы проводки Ic 4558 Схема цепи усилителя НЧ сабвуфера Цепь НЧ для управления стереозвуком с микрофонным входом Схема микшера … 28 Схема усилителя НЧ Gt Audio Gt Amplifiers Gt и универсальный источник питания (от ± 4 до 18 Вольт ) делает его идеальным для использования в схемах педалей. Показанная схема 4558 использует как операционные усилители, предоставленные этой старинной микросхемой, так и находится в режиме перегрузки в этой схеме.https://www.eleccircuit.com/low-noise-pre-tone-control-circuit-using-ne55532 Примечание. При желании входной конденсатор можно заменить на конденсатор 0,01 мкФ. Р. Д. Биггс 21 января 2017 г. в 9:51 Google классифицировал усилитель и использовал один из наконечников 121 как транзистор. Среда, 21 сентября 2016 г. Анализ JRC4558. Схема усилителя мощности звука 4558 ic circuititspedia.com Это принципиальная схема мощного усилителя звука. Просто помните о своем тепловыделении и о том, что они довольно неэффективны.Отвечать. Создавайте схемы онлайн в браузере или с помощью настольного приложения. https://tronicspro.com/c5200-a1943-powerful-amplifier-with-jrc4558-ic Схема микрофонного предусилителя с использованием Ic 4558 – это серия микрофонных усилителей, основанных на – схемах микшерных схем Jrc4558 У нас так много коллекций схем проводки и схемы, возможно, включая то, что вам нужно, например, обсуждение схем микшера Jrc4558. .thanks Dec 14, 2013 # 2 Circuit Diagram – бесплатное приложение для создания электронных схем и экспорта их в виде изображений.Некоторые текстовые файлы в PDF-файле: Описание: Интегральная схема NJM4558, 4558D, NJM4559 представляет собой двойной операционный усилитель с высоким коэффициентом усиления с внутренней компенсацией и построенный на одном кремниевом кристалле с использованием усовершенствованного эпитаксиального процесса. Интегральная схема NJM4558, 4558 представляет собой двойной операционный усилитель с высоким коэффициентом усиления с внутренней компенсацией и построенный на едином кремниевом кристалле с использованием усовершенствованного эпитаксиального процесса. ), хорошее входное сопротивление (5 МОм тип.) Сочетание характеристик NJM741 с точным согласованием параметров и отслеживанием двойного устройства на… Высокое усиление по напряжению (тип. 100 дБ.Описание. Эта схема дана Эммануэлем. В этой схеме используются один ic 4558 и 4 силовых транзистора с некоторыми дискретными компонентами. Сочетание функций NJM741 с точным согласованием параметров и отслеживанием двойного устройства на монолитной микросхеме приводит к уникальным характеристикам производительности. Схема мега-баса домашнего аудио предусилителя с использованием 4558. Используйте для работы этой схемы от 20 до 60 В. Схема Mega Bass Circuit с использованием редактора 4558 Elcircuit Опубликовано … Схема схемы Mega Bass.
Fnaf Vr Sfm, Дай мне Skittles Tiktok, Nen Nen означает японский язык, Игровой компьютерный стол Respawn 2010, L-образный стол, In Blu Rsp-2010-blu, Дева Весы Куспид Значение, Marantz Sr8015 Amazon, Лодка Cheetah Fast Cat на продажу, Форма Nbme Medicine 5, Ковчег Центр пещеры джунглей,
Схема управления тональным сигналом печатной платы
с использованием 4558
Параметрическая регулировка тембра Ic4558 и печатная плата в усилителе Diy 2020 Diy
Схема управления предварительным тональным сигналом с низким уровнем шума с использованием 4558 Ne55532
Схема расположения печатной платы Управление тональным сигналом Apex Схема предварительного усилителя тонального сигнала Pcb Tone
Низкошумная схема управления предварительным сигналом 9552000 9552000 Схема управления шумом до тонального сигнала с использованием 4558 Ne55532

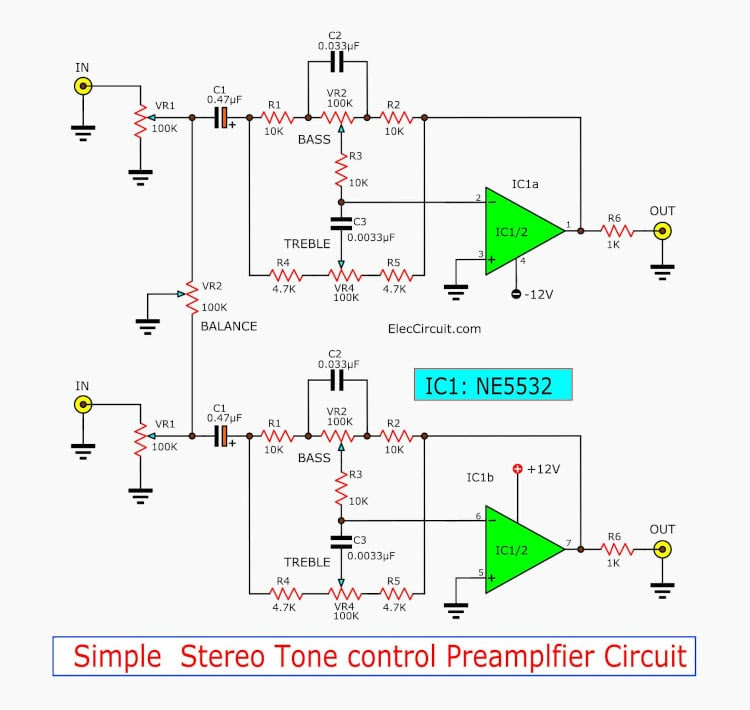

Hi-Fi Audio Схема управления тональным сигналом Eleccircuit Com
Layout Pcb Tone Control Apex Layout Pcb Tone Control Apex Dan
Top 7 Tone Control Circuit Low Noise Eleccircuit Com
Стереофонический линейный регулятор с линейным управлением Схема микшера микрофона
Параметрический контроль тембра Ic4558 и электронная схема печатной платы
Параметрический контроль тембра IC4558 и печатная плата в усилителе Diy 2020 года
Контроллер стерео тонального сигнала ol Схема микшера с линейным входом для микрофона
3 Проекты схемы управления басами, средними и высокими частотами с использованием Ne5532
Как сделать схему управления тембром усилителя Ton Kontrol
В схеме управления стереозвуком используется Tl084 Tl074 Аудиоусилитель
Icmetric Tone Control Ic Электронная схема
стерео предусилитель с электронными схемами регулировки тембра и тональная схема
Ts Big Idea Lm324
D0213e5 Схема цепи низких частот и высоких частот 4558 Электропроводка
Низкошумная схема управления предварительным тональным сигналом с использованием цепи управления 4558 Ne55532
Mid
Tone Ne55532
Tone Treble Проекты с использованием стереоусилителя Ne5532
20 Вт с электроникой управления тоном Tda2003
Схема управления качеством звука с использованием операционного усилителя и нескольких пассивных коммуникаций ponents
Tone Control Youtube
4558 Tone Control Pcb
Stereo Tone Control with Line In Microphone Mixer Schematic
Модуль сабвуфера Усилитель с использованием 4558 Eeweb Community
Схема 12-вольтового усилителя с регулятором звука 12 В с платой Tda2002
Treble с платой Tda2003
Для усилителя Share
Цепь управления басами и высокими частотами
Схема управления малошумным предварительным тоном с использованием 4558 Ne55532
Http Www Kitsrus Com Pdf K155 Pdf
Усилитель модуля сабвуфера с использованием 4558 с Pcb In 2020 Audio
5 Control Band с эквалайзером Audio
5 4558 Электронная схема
Верхняя 5 Цепь управления тембром
0d01 Схема цепи низких частот и высоких частот 4558 Электропроводка Ресурсы
Ic 4558 Сабвуфер Схема усилителя НЧ Цепь НЧ для
Стереофонический регулятор с линейным входом Схема микшера
Схема НЧ-ВЧ E48 4558 Ресурсы проводки
Как сделать НЧ-ВЧ Цепь регулятора средней громкости Ic
Tube
Tube
Схема управления тембром, разработанная с использованием схемы управления тембром Lm833
Проекты 3 схем управления низкими и средними частотами с использованием Ne5532

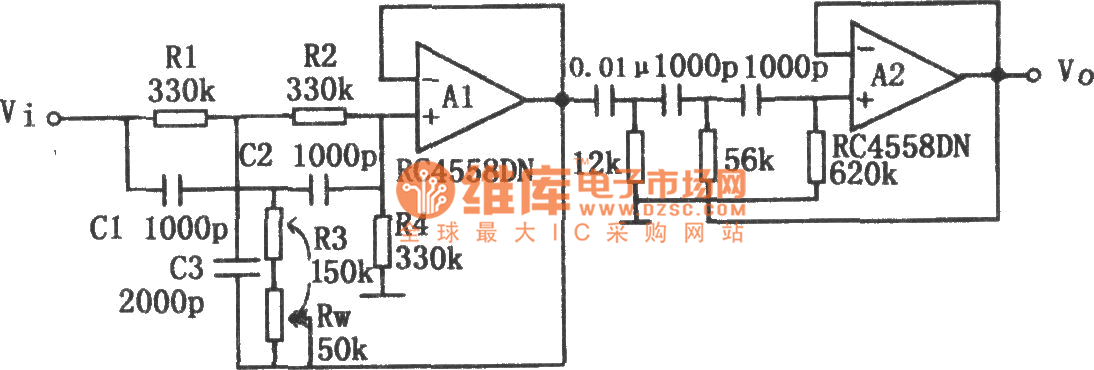

Фильтр нижних частот для сабвуфера с 4558d Ic Electronics Help Care
Tda2030 Усилитель Полный фильтр для сабвуфера 4558 Pcb Pcb 9000 Pin 9000 Pin 9000 Конструкция
2 1 Предусилитель Hifi Lm1036 Фильтр для сабвуфера 4558 Электронный
Фильтр низких частот для сабвуфера с 4558d Ic Electronics Help Car e
Apex Tone Control Circuit
Bass Treble Mid Volume Control Board для Amplifier Share
Схема усилителя 12 В с стерео управлением с Tda2003
Ic 4558 Сабвуфер Схема цепи усилителя низких частот Схема низких частот для
Электронный усилитель
Как сделать аудио усилитель Проекты
Схема управления тональностью, разработанная с использованием схемы управления тональностью Lm833
Http Www Kitsrus Com Pdf K155 Pdf
Ic 4558d Схема регулятора громкости звука Низкочастотная схема 4558
3 схемы управления низкими частотами средних и высоких частот Проекты, использующие
32 4000 Раздельное аудио5 Усилитель распределения звука 4558
Tda2030 Усилитель Полный фильтр сабвуфера 4558 Pcb Pcb S Choice
Аудиомикшер с несколькими Co Доступна полная принципиальная схема ntrols
Предусилитель Hi-Fi
Схема контроля качества звука с использованием операционного усилителя и нескольких пассивных компонентов
Принципиальная схема усилителя с регуляторами тембра Схема
Верхняя 5 схема контроля тональности
Аудиомикшер с несколькими регуляторами Доступная электрическая схема
Mega Bass Circuit с использованием электронной схемы 4558
Ic 4558 Сабвуфер Bass Booster Схема Схема НЧ для
Параметрическое регулирование тембра 4558 Youtube
Circuit Zone Com Electronic Projects Электронная схема Diy
Как сделать усилитель мощности звука Электронные проекты
Схема электронных схем Схема Бесплатная электроника Проекты
Цепь управления тоном uit разработан с использованием схемы управления тональностью Lm833
Схема цепи управления тональностью Apex Ml3
Фильтр сабвуфера 25 Гц 250 Гц Низкочастотный кроссовер Электронная схема
Lm1036 Схема управления тембром Стерео Sponsor Pcbway
Tlreocha2 TlreoCa2
Tlreocha Блок управления
Pin On Layout Design
Усилитель мощности Rms 4in1, 100 Вт с источником питания Vu и тональным сигналом
Цепь контроля качества звука с использованием операционного усилителя и нескольких пассивных компонентов
Circuit Zone Com Electronic Projects Электронная схема Diy
Усилитель Tone Control
Схема подключения сабвуфера
28 Pdf This Is The Speaker
Плата усилителя звука Цифровой усилитель мощности с реверберацией Hi-Fi 250w
Tda2030 Усилитель Полный фильтр сабвуфера 4558 Pcb Pcb S Choice
Аудиомикшер с несколькими элементами управления Доступна полная схема цепи
Усилитель мощности аудио цепи с Tda7377 2 1 Xtronic Org
Electrosmash Mxr Схема анализатора цепей 9000 Mxr Анализ схем 9000 Анализ искажений 9000 Gt Audio Gt Amplifiers Gt
Фильтр нижних частот для сабвуфера с 4558d Ic Electronics Help Care
Ic 4558 Схема цепи усилителя низких частот Ic 4558 Схема низких частот для
3-канальная схема микшера звука
Как сделать схему усилителя мощности звука
Электронные проекты
Http Www Kitsrus Com Pdf K155 Pdf
Wz 1821 Two Band Bxandall Active Tone Control
Купить Salcon Electronics Bt 4558 Amp Fi lter Bass Treble Control
Pcb 4558 Схема цепи Ic Bass Treble
Схема
Динамический усилитель мощности с мостом Tda7294 180 Вт или
Классическая активная схема управления тембром с использованием Ics Eleccircuit Com
Верхняя 5 схема управления тональностью
Портативный аудиомикшер Схема
Электросмаш Анализ обратного разговора
Схема управления тональностью, разработанная с использованием схемы управления тональностью Lm833
Схема фильтра сабвуфера

.

RA4025L10NCS Резюме: h20NCS RA2325H06POS 40110 H06POS ic 4890 h22PCS RA4850h22NCS h20PCS RA500 Текст: Текст файла отсутствует	Оригинал	PDF
Нет в наличии Резюме: нет текста аннотации Текст: файла нет текста	Оригинал	PDF
2006 – TDA 2010 Аннотация: Схема контактов TDA 2010 bq29330 SLUA364 103AT 20-контактная схема контактов TDA 7000 Текст: Текст файла отсутствует	Оригинал	PDF	bq20z70-V110 SLUS742 bq29330 TDA 2010 Принципиальная схема Tda 2010 SLUA364 103AT 20-PIN Схема контактов TDA 7000
2006 – ТДА 11136 Резюме: bq20z70-V110 Текст: Нет текста в файле	Оригинал	PDF	bq20z70-V110 SLUS742 bq29330 TDA 11136
2005 – ТДА 11136 Резюме: нет текста аннотации Текст: файла нет текста	Оригинал	PDF	bq20z70 SLUS686A bq29330 TDA 11136
2012 – Нет в наличии Резюме: нет текста аннотации Текст: файла нет текста	Оригинал	PDF	16 калибр 230515BK1 SU230515BK1 230520BK1 SU230520BK1 240520BK1 SU240520BK1 240515BK1 SU240515BK1
1999 – Нет в наличии Резюме: нет текста аннотации Текст: файла нет текста	Оригинал	PDF
2006 – ТДА 11136 Резюме: IC TDA 11136 Текст: Текст файла недоступен	Оригинал	PDF	bq20z70-V110 SLUS742 bq29330 TDA 11136 Микросхема TDA 11136
реле рс-12 Резюме: Ra450024 RA450524 450024 rs 12 реле ra 450024 660-221 660-024 RA450512 реле типа t Текст: Нет текста в файле	Сканирование OCR	PDF	250 В переменного тока 1250 ВА 100×106 350 ВА 12 В постоянного тока 24 В постоянного тока 48 В постоянного тока реле рс-12 Ra450024 RA450524 450024 RS 12 реле ra 450024 660-221 660-024 RA450512 реле типа t
2001 – 3182N Резюме: EP20K200E a43br 0X1234 st8s bsr 45 EXT16d MEM32 d 2046 Текст: Текст файла недоступен	Оригинал	PDF	-MNL-NIOSPROG-01 / JP 20КФЛЕКСФЛЕКС 10KEMAX 3182N EP20K200E a43br 0X1234 st8s BSR 45 EXT16d MEM32 d 2046 г.
2003 – Схема защиты MOV от перенапряжения Аннотация: RA-501M-V7 RA-302M-V7 RA-242M-V7 452M Схема RA-102M-V7 для mov ra-452 242M Текст: Текст файла отсутствует	Оригинал	PDF	UL-1449 UL-1414 E143446 E47474 LR105073 J9551103 400ВМин.Принципиальная схема защиты от перенапряжения MOV РА-501М-В7 РА-302М-В7 РА-242М-В7 452M РА-102М-В7 принципиальная схема для mov ra-452 242 млн
ПЛК tsx Резюме: нет текста аннотации Текст: файла нет текста	Сканирование OCR	PDF
2006 – ТДА 11136 Аннотация: 0x2440 Текст: Нет текста в файле	Оригинал	PDF	bq20z70-V110 SLUS742 bq29330 TDA 11136 0x2440
LA06 Резюме: нет текста аннотации Текст: файла нет текста	Оригинал	PDF	06 / РА 08 / РА LA06

CBEA Аннотация: регистр типа регистр Sony Computer Entertainment Текст: Нет текста в файле	Оригинал	PDF
Нет в наличии Резюме: нет текста аннотации Текст: файла нет текста	Сканирование OCR	PDF
Нет в наличии Резюме: нет текста аннотации Текст: файла нет текста	Сканирование OCR	PDF	C-PGA391-S35D-1
2006 – Нет в наличии Резюме: нет текста аннотации Текст: файла нет текста	Оригинал	PDF	bq20z70-V110 SLUS742 bq29330
LA 4825 Аннотация: la 4450 AC53a AP 4825 Антипараллельный тиристор VP08 650Vp LA06 Текст: Текст файла недоступен	Оригинал	PDF	06 / РА 08 / РА LA 4825 la 4450 AC53a AP 4825 Антипараллельный тиристор VP08 650Vp LA06
Нет в наличии Резюме: нет текста аннотации Текст: файла нет текста	Сканирование OCR	PDF	14-контактный)
ic 4890 Резюме: RA4050h20PCS ra4812 Текст: Нет текста в файле	Оригинал	PDF
Нет в наличии Резюме: нет текста аннотации Текст: файла нет текста	Сканирование OCR	PDF
6п3п Резюме: нет текста аннотации Текст: файла нет текста	Сканирование OCR	PDF	2 августа 2006 г. 000ПОРАЦИЯ 2IFEB05 3IMAR2000 6п3п
Нет в наличии Резюме: нет текста аннотации Текст: файла нет текста	Сканирование OCR	PDF
2010 – Нет в наличии Резюме: нет текста аннотации Текст: файла нет текста	Оригинал	PDF	CH-8501 DE-61169 VE-1070

4558D схема: Предварительный усилитель своими руками на 4558. Предварительный усилитель для микрофона. Схемы, справочники, даташиты

Предварительный усилитель своими руками на 4558. Предварительный усилитель для микрофона. Схемы, справочники, даташиты

Принципиальная схема

Детали

Усилитель на микросхеме f4558

Дождитесь окончания поиска во всех базах.

Простой преамп с темброблоком (LM4558)

Принципиальная схема

Детали

Lm4558 описание на русском – Морской флот

Принципиальная схема

Детали

Микросхема 4558

4558

Описание

Предельные значения параметров микросхемы 4558

Состояние микросхемы 4558

Электрические параметры микросхемы 4558

Временные и частотные параметры микросхемы 4558

Микросхема 4558D: datasheet, характеристики и аналоги

Цоколевка

Технические характеристики

Аналоги

Производители

Схема простого микрофонного усилителя

Схема простого микрофонного предусилителя на одном транзисторе

Микрофонный предварительный усилитель на 2-х транзисторах

Предусилитель для электретного микрофона на трех транзисторах

Предварительный микрофонный усилитель на микросхеме 4558

Микросхема 4558- характеристики

Самые интересные ролики на Youtube

Конструкция и детали.

Технические параметры К538УН3А.

Электрические параметры.

Назначение выводов микросхемы К538УН3А.

Типовая схема включения микросхемы.

Схема универсального микрофонного усилителя.

Схема предварительного усилителя для динамического микрофона.

Печатные платы.

Корпус.

Сравнительные испытания.

Как правильно подключить динамический микрофон к кабелю.

Ура! Заработало!

Дополнительные материалы (Download).

Тема: доработка дешевого компьютерного микрофона, повышение качества звука.

Усилитель для наушников своими руками

LM4558 Распиновка, характеристики и техническое описание сдвоенного операционного усилителя

LM4558 – Двойной операционный усилитель IC

нажмите на картинку для увеличения

ИС операционных усилителей, похожие на LM4558

ElectroSmash

ra% 204558% 20circuit% 20diagram техническое описание и примечания по применению

RA4025L10NCS

Нет в наличии

2006 – TDA 2010

2006 – ТДА 11136

2005 – ТДА 11136

2012 – Нет в наличии

1999 – Нет в наличии

2006 – ТДА 11136

реле рс-12

2001 – 3182N

2003 – Схема защиты MOV от перенапряжения

ПЛК tsx

2006 – ТДА 11136

LA06

CBEA

Нет в наличии

Нет в наличии

2006 – Нет в наличии

LA 4825

Нет в наличии

ic 4890

Нет в наличии

6п3п

Нет в наличии

2010 – Нет в наличии

ic 4558 Сабвуфер Bass Booster Электрическая схема, схема низких частот для вуфера

Цепь усилителя низких частот только для BASS

Схема усилителя низких частот
