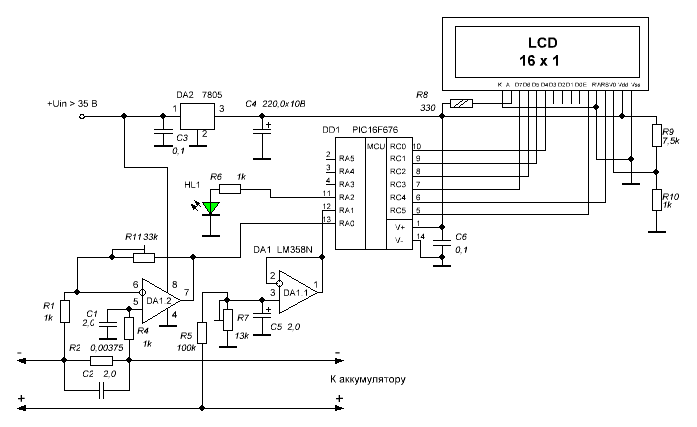

Вольтметр и амперметр на PIC16F676

Это продолжение статьи об универсальном измерительном приборе на микроконтроллере. В ней речь пойдет о том, как на нашей универсальной плате сделать простой амперметр с пределом либо на 3А, либо на мА. Схема и плата разработанного прибора универсальна. Для сборки амперметра необходимо установить на плату измерительный шунт и операционный усилитель.

Рассмотрены не сложные схемы цифровых вольтметра и амперметра, построенных без использования микроконтроллеров на микросхемах СА, КРИД2.

Как сделать шунт для амперметра 10а своими руками

Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов. Руководство для начинающих Компьютер в лаборатории радиолюбителя Радиоконструктор 3 и 4 Шпионские штучки и защита от них. Сборник 19 книг Занимательная электроника и электротехника для начинающих и не только Arduino для начинающих: самый простой пошаговый самоучитель Радиоконструктор 1 Обновления Подавитель сотовой связи большой мощности. Eddy71 “Суперпростой амперметр и вольметр на супердоступных деталях” Идея создания измерителя “2в1” возникла примерно тогда же, когда и мысль сделать “Суперпростой БП на супердоступных деталях” и мысли были примерно те же – устройство должно содержать минимум деталей и их стоимость должна быть минимальнй.

Ремонт микроамперметра своими руками

Тренды Новинки Мой канал Блог Rutube. Подписывайтесь на наши соцсети. Скачивайте наши приложения. Вход для партнеров. Настольный измеритель постоянного тока и напряжения.

Амперметр своими руками. Измерительные шунты производят из Расчет шунта для амперметра постоянного тока Для определения небольших.

СХЕМА АМПЕРМЕТРА

Как-то раз в руки к автору этих строк попало весьма интересное устройство, рожденное в СССР, в далеком году — его просто отдали за ненадобностью. А дело здесь было в том, что обе его панели являлись… передними! Испытания прибора подтвердили его полную боеспособность даже сварка работала! Понятно, что следить за зарядом аккумулятора а ток зарядки — всего лишь А!

Как сделать простой вольтметр своими руками – схемы и рекомендации

Хорошо применять такой светодиодный индикатор своими руками в самодельных регулируемых блоках питания. Если под рукой есть все необходимые радиокомпоненты, то схему измерителя напряжения возможно собрать самостоятельно очень быстро и легко. На трех операционных усилителях LM собраны компараторы напряжения. Их инверсные входы подсоединены к резисторному делителю напряжения, собранного на резисторах R1 и R2, через который на схему идет контролируемое напряжение.

Чтобы измерить силу тока в некоторой электрической цепи, существуют приборы, называемые амперметры. Они включаются в цепь по последовательной схеме.

Шунт для амперметра своими руками

Самое подробное описание: ремонт микроамперметра своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе. Для начала, при наличии неисправности, вольтметр нужно вскрыть. Для этого нужно взять ножик, и очистить его боковые стороны от клея или других склеивающих материалов. Далее нужно определить его неисправность. Прибор может быть неисправен только по следующим причинам: отсутствие баланса, погрешность измерений, затирание, невозвращение стрелки на нуль. Для настройки баланса Вам нужно взять паяльник и равномерно наложить припой на усики стрелки, чтобы стрелка в любом положении находилась на нуле.

Небольшой амперметр на ток до 5 Ампер

Амперметр представляет собой устройство, который способен измерять проходящий через него ток. Амперметры бывают как аналоговые например, стрелочные , так и цифровые. На самом деле сделать самостоятельно цифровой амперметр не так уж и сложно. Тем более, когда имеется плата Arduino.

Схемы самодельных цифровых вольтметра и амперметра (СА3162, КР514ИД2)

Рассмотрены не сложные схемы цифровых вольтметра и амперметра, построенных без использования микроконтроллеров на микросхемах СА3162, КР514ИД2. Обычно, у хорошего лабораторного блока питания есть встроенные приборы, – вольтметр и амперметр. Вольтметр позволяет точно установить выходное напряжение, а амперметр покажет ток через нагрузку.

В старых лабораторных блоках питания были стрелочные индикаторы, но сейчас должны быть цифровые. Сейчас радиолюбители чаще всего делают такие приборы на основе микроконтроллера или микросхем АЦП вроде КР572ПВ2, КР572ПВ5.

Микросхема СА3162Е

Но существуют и другие микросхемы аналогичного действия. Например, есть микросхема СА3162Е, которая предназначена для создания измерителя аналоговой величины с отображением результата на трехразрядном цифровом индикаторе.

Микросхема СА3162Е представляет собой АЦП с максимальным входным напряжением 999 mV (при этом показания «999») и логической схемой, которая выдает сведения о результате измерения в виде трех поочередно меняющихся двоично-десятичных четырехразрядных кодов на параллельном выходе и трех выходах для опроса разрядов схемы динамической индикации.

Чтобы получить законченный прибор нужно добавить дешифратор для работы на семисегментный индикатор и сборку из трех семисегментных индикаторов, включенных в матрицу для динамической индикации, а так же, трех управляющих ключей.

Тип индикаторов может быть любым, -светодиодные, люминесцентные, газоразрядные, жидкокристаллические, все зависит от схемы выходного узла на дешифраторе и ключах. Здесь используется светодиодная индикация на табло из трех семисегментных индикаторов с общими анодами.

Индикаторые включены по схеме динамической матрицы, то есть, все их сегментные (катодные) выводы включены параллельно. А для опроса, то есть, последовательного переключения, используются общие анодные выводы.

Принципиальная схема вольтметра

Теперь ближе к схеме. На рисунке 1 показана схема вольтметра, измеряющего напряжение от 0 до 100V (0…99,9V). Измеряемое напряжение поступает на выводы 11-10 (вход) микросхемы D1 через делитель на резисторах R1-R3.

Конденсатор C3 исключает влияние помех на результат измерения. Резистором R4 устанавливают показания прибора на ноль, при отсутствии входного напряжения А резистором R5 выставляют предел измерения так чтобы результат измерения соответствовал реальному, то есть, можно сказать, им калибруют прибор.

Рис. 1. Принципиальная схема цифрового вольтметра до 100В на микросхемах СА3162, КР514ИД2.

Теперь о выходах микросхемы. Логическая часть СА3162Е построена по логике ТТЛ, а выходы еще и с открытыми коллекторами. На выходах «1-2-4-8» формируется двоичнодесятичный код, который периодически сменяется, обеспечивая последовательную передачу данных о трех разрядах результата измерения.

Если используется дешифратор ТТЛ, как, например, КР514ИД2, то его входы непосредственно подключаются к данным входам D1. Если же будет применен дешифратор логики КМОП или МОП, то его входы будет необходимо подтянуть к плюсу при помощи резисторов. Это нужно будет сделать, например, если вместо КР514ИД2 будет использован дешифратор К176ИД2 или CD4056.

Выходы дешифратора D2 через токоограничивающие резисторы R7-R13 подключены к сегментным выводам светодиодных индикаторов Н1-НЗ. Одноименные сегментные выводы всех трех индикаторов соединены вместе. Для опроса индикаторов используются транзисторные ключи VT1-VT3, на базы которых подаются команды с выходов Н1-НЗ микросхемы D1.

Эти выводы тоже сделаны по схеме с открытым коллектором. Активный ноль, поэтому используются транзисторы структуры р-п-р.

Принципиальная схема амперметра

Схема амперметра показана на рисунке 2. Схема практически такая же, за исключением входа. Здесь вместо делителя стоит шунт на пятиваттном резисторе R2 сопротивлением 0,1 От. При таком шунте прибор измеряет ток до 10А (0…9.99А). Установка на ноль и калибровка, как и в первой схеме, осуществляется резисторами R4 и R5.

Рис. 2. Принципиальная схема цифрового амперметра до 10А и более на микросхемах СА3162, КР514ИД2.

Выбрав другие делители и шунты можно задать другие пределы измерения, например, 0…9.99V, 0…999mA, 0…999V, 0…99.9А, это зависит от выходных параметров того лабораторного блока питания, в который будут установлены эти индикаторы. Так же, на основе данных схем можно сделать и самостоятельный измерительный прибор для измерения напряжения и тока (настольный мультиметр).

При этом нужно учесть, что даже используя жидкокристаллические индикаторы прибор будет потреблять существенный ток, так как логическая часть СА3162Е построена по ТТЛ-логике. Поэтому, хороший прибор с автономным питанием вряд ли получится. А вот автомобильный вольтметр (рис.4) выйдет неплохой.

Питаются приборы постоянным стабилизированным напряжением 5V. В источнике питания, в который будут они установлены, необходимо предусмотреть наличие такого напряжения при токе не ниже 150mA.

Подключение прибора

На рисунке 3 показана схема подключения измерителей в лабораторном источнике.

Рис. 3. Схема подключения измерителей в лабораторном источнике.

Рис.4. Самодельный автомобильный вольтметр на микросхемах.

Детали

Пожалуй, самое труднодоставаемое – это микросхемы СА3162Е. Из аналогов мне известна только NTE2054. Возможно есть и другие аналоги, о которых мне не известно.

С остальным значительно проще. Как уже сказано, выходную схему можно сделать на любом дешифраторе и соответствующих индикаторах. Например, если индикаторы будут с общим катодом, то нужно КР514ИД2 заменить на КР514ИД1 (цоколевка такая же), а транзисторы VТ1-VT3 перетащить вниз, подсоединив их коллектора к минусу питания, а эмиттеры к общим катодам индикаторов. Можно использовать дешифраторы КМОП-логики, подтянув их входы к плюсу питания при помощи резисторов.

Налаживание

В общем-то оно совсем несложное. Начнем с вольтметра. Сначала замкнем между собой выводы 10 и 11 D1, и подстройкой R4 выставим нулевые показания. Затем, убираем перемычку, замыкающую выводы 11-10 и подключаем к клеммам «нагрузка» образцовый прибор, например, мультиметр.

Регулируя напряжение на выходе источника, резистором R5 настраиваем калибровку прибора так, чтобы его показания совпадали с показаниями мультиметра. Далее, налаживаем амперметр. Сначала, не подключая нагрузку, регулировкой резистора R5 устанавливаем его показания на ноль. Теперь потребуется постоянный резистор сопротивлением 20 От и мощностью не ниже 5W.

Устанавливаем на блоке питания напряжение 10V и подключаем этот резистор в качестве нагрузки. Подстраиваем R5 так чтобы амперметр показал 0,50 А.

Можно выполнить калибровку и по образцовому амперметру, но мне показалось удобнее с резистором, хотя конечно на качество калибровки очень влияет погрешность сопротивления резистора.

По этой же схеме можно сделать и автомобильный вольтметр. Схема такого прибора показана на рисунке 4. Схема от показанной на рисунке 1 отличается только входом и схемой питания. Этот прибор теперь питается от измеряемого напряжения, то есть, измеряет напряжение, поступающее на него как питающее.

Напряжение от бортовой сети автомобиля через делитель R1-R2-R3 поступает на вход микросхемы D1. Параметры этого делителя такие же как в схеме на рисунке 1, то есть для измерения в пределах 0…99.9V.

Но в автомобиле напряжение редко бывает более 18V (больше 14,5V уже неисправность). И редко опускается ниже 6V, разве только падает до нуля при полном отключении. Поэтому прибор реально работает в интервале 7…16V. Питание 5V формируется из того же источника, с помощью стабилизатора А1.

Лыжин Р. РК-2010-04.

Амперметр переменного тока для измерения тока в устройствах на 220 В

Swagatam Оставить комментарий

В этой статье мы узнаем, как построить простую схему амперметра переменного тока, которую можно использовать для проверки потребления тока бытовыми приборами на 220 В или 120 В.

Основной причиной высоких ежемесячных счетов за коммунальные услуги является использование крупного электрооборудования, такого как холодильники, стиральные и сушильные машины, посудомоечные машины и т. д. Эти приборы, которые ранее были передовыми и энергоэффективными, с возрастом потребляют все больше и больше энергии.

Одним из способов экономии расходов на электроэнергию является использование реже крупных электроприборов. Однако периодическое использование таких приборов, как холодильники и морозильники, может быть просто неприемлемым.

Чтобы узнать, какие электроприборы являются причиной больших счетов за электроэнергию, вы, естественно, воспользуетесь проверенным мультиметром. Но вы понимаете, что диапазон переменного тока измерителя ограничен несколькими миллиамперами.

Поскольку для измерения силы переменного тока необходимы резисторы большой мощности, мультиметры меньшего размера не предназначены для измерения больших токов.

Предупреждение. Описываемая ниже цепь не изолирована от сети переменного тока, и поэтому чрезвычайно опасно прикасаться к ней, когда она открыта и включена. При использовании или тестировании этого оборудования настоятельно рекомендуется соблюдать соответствующие меры предосторожности.

Описание схемы

На приведенном выше рисунке показана основная схема амперметра. Резистор (R) включен последовательно с нагрузкой в ​​этой цепи. Последовательный резистор всегда должен подключаться последовательно с нагрузкой и принимать на себя весь подаваемый на нее ток.

Согласно закону Ома, падение напряжения возникает при протекании тока через сопротивление. Это падение напряжения, возникающее на сопротивлении, точно пропорционально току, протекающему через него. Теперь вспомните, что все вольтметры, в том числе и переменного тока, показывают показания только в постоянном токе.

Это означает, что перед подачей входного сигнала переменного тока на измеритель постоянного тока его необходимо преобразовать в постоянный ток, чтобы амперметр мог его считать. Чтобы создать точное представление тока, протекающего через него, последовательный резистор должен в достаточной степени снижать напряжение.

Кроме того, номинальная мощность последовательно включенного резистора должна быть как можно меньше. Значение резистора также должно быть достаточно малым, чтобы большая часть напряжения сбрасывалась на реальную нагрузку.

Расчет номинала резистора

В качестве иллюстрации представим, что наша цепь имеет последовательное сопротивление «R» 1 Ом и ток «I» 1 ампер, протекающий через нагрузку. Падение напряжения (E) на резисторе по закону Ома будет следующим:

• E = I x R = 1 (ампер) x 1 (Ом) = 1 (вольт)
• Используя степенной закон Ома (P = I x E), мы получаем:
• P=1 x 1=1 ватт
• Из приведенного выше расчета мы можем предположить, что если используется прибор с нагрузкой 220 В, 1 ампер, тогда на последовательном резисторе 1 Ом будет падать около 1 Вольта.

Теперь предположим, что нагрузкой является холодильник мощностью 500 Вт с напряжением питания 220 В. По закону мы можем рассчитать сопротивление резистора, чтобы получить оптимальное падение напряжения в 1 В на нем.

• E = I x R
• 1 = 2,27 x R
• R = 1 / 2,27 = 0,44 Ом,
• мощность резистора будет равна P = 1 x 2,27 = 2,27 Вт или просто 3 Вт.

Однако есть одна проблема. Поскольку в нашей схеме используется мостовой выпрямитель для преобразования переменного напряжения на резисторе в постоянное напряжение, у нас всегда есть два последовательных диода для каждого цикла переменного тока. Теперь, поскольку на каждом диоде будет падать 0,6 В, через эти диоды будет падать всего 0,6 + 0,6 = 1,2 В.

Таким образом, чтобы получить эффективное напряжение 1 В на счетчике, резистор должен выдерживать падение потенциала 1 + 1,2 = 2,2 В. теперь будет:

• R = 2,2/2,27 = 0,96 Ом.
• Мощность = 2,2 x 2,27 = 4,99 Вт или просто 5 Вт.

Это означает, что для измерения тока, проходящего через прибор мощностью 500 Вт, последовательный резистор в нашей цепи амперметра переменного тока должен иметь номинал 0,9. 6 Ом и 5 Вт.

Таким образом, значение последовательного резистора может быть правильно рассчитано для измерения переменного тока в любом заданном устройстве.

Список деталей

Детали, необходимые для создания простой цепи амперметра переменного тока, приведены ниже:

• Резистор 1 Ом 5 ​​Вт = 1 шт.
• 1N5408 Диоды = 4 шт. V Счетчик с подвижной катушкой FSD = 1 нет
• 3-контактный разъем для нагрузки = R (нагрузка) на схеме можно заменить 3-контактным разъемом для подключения к нужной нагрузке.
