datasheet, схема включения и распиновка
Серия микросхем AMS1117 представляют собой стабилизаторы с малым падением напряжения. Этот вид стабилизатора напряжения пользуется огромным спросом благодаря своим характеристикам, невысокой цене и отличной производительности. Устройства совместимы и с разными трехвыводными стабилизаторами SCSI.
Виды
Современные производители не перестают радовать как новыми, так и старыми усовершенствованными моделями стабилизаторов. На выбор есть стабилизаторы в разном корпусе, оттенке и цене. Устройства данной серии считаются практичным и бюджетным вариантом. Виды устройств, имеющие фиксированное напряжение, отличаются тем, что есть парочка резисторов, которые могут определить напряжение.

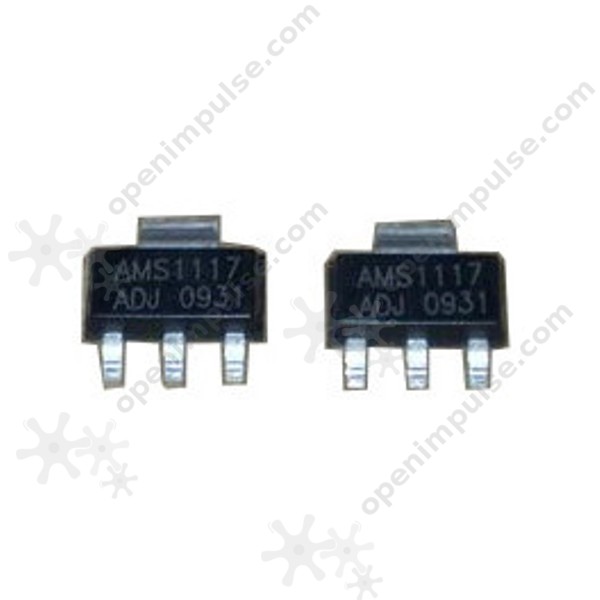

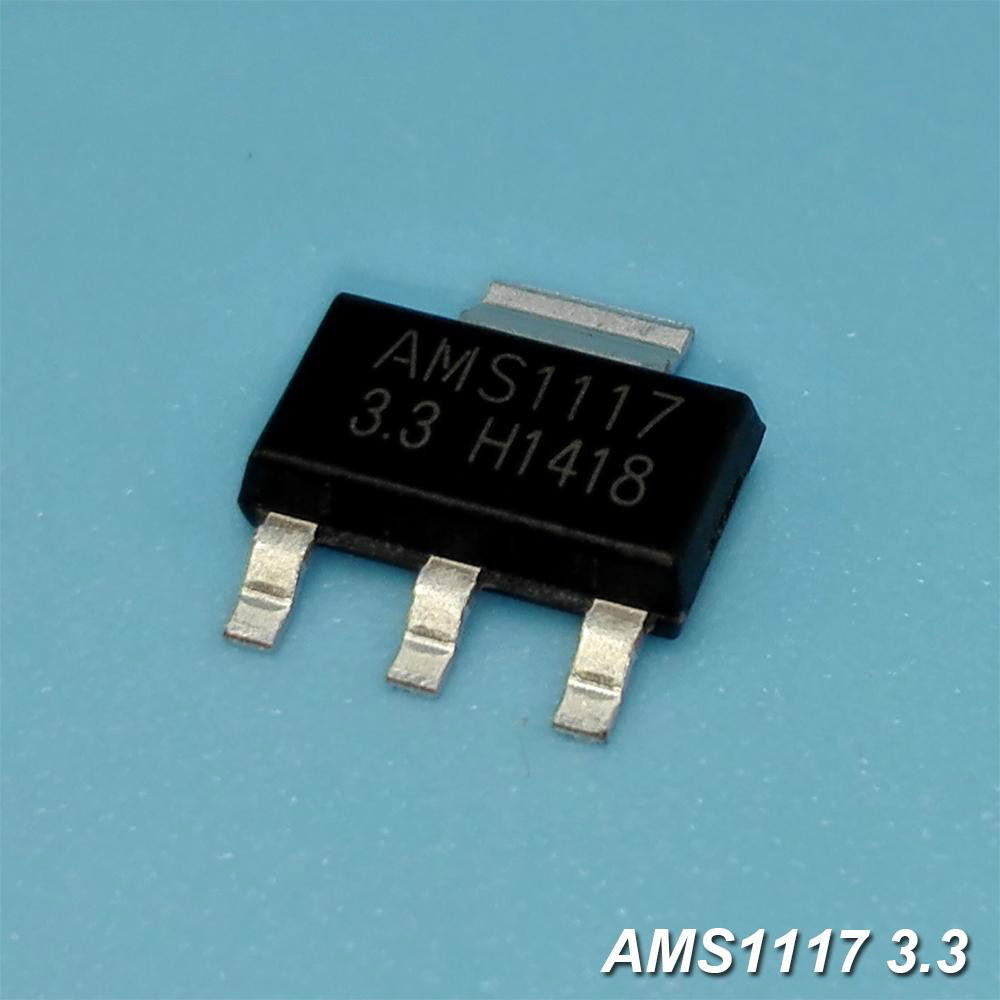

Наиболее распространенными корпусами является SOT-223 и D-PAK (TO252). Множество пользователей делают выбор именно в пользу стабилизаторов с такими корпусами так как они обладают эффективностью и длительным сроком службы.
Область использования
Устройства серии AMS1117 можно спокойно использовать почти в таких же схемах, что и аналоги. Рассеиваемая мощность у AMS1117 будет меньше, но при желании рассеивать большие мощности стоит приобрести импульсный стабилизатор. Стабилизатор может использоваться в самых разных схемах, которые требуют постоянного питания. Сфера применения:
- ПК;
- Системные платы, видео и звуко-карты;
- Бытовая техника;
- Контролеры;
- Драйвера электромоторов;
- Цифровые камеры.
Производитель рассчитывает на максимально широкое использование такого элемента в отличие от самодельщиков которые готовы представить необычные схемы что могут вовсе не работать. Применение микросхем данной серии обеспечивает стабильность выходного напряжения.
Стоит отметить самое главное, что схема включения довольно проста, поэтому разобраться сможет каждый желающий. Производители стараются сделать устройства максимально качественно практичными, удобными и простыми в использовании. Характеристики ams1117 превосходны, благодаря этому он нашел широкое применение. Стабилизатор AMS1117 обладает следующими характеристиками:
- 1А;
- 15В;
- TO-252 – Pmax = 1,5 Вт — Rt = 3°С/Вт;
- SOT-223 – Pmax = 0,8 Вт — Rt = 15°С/Вт;
- Т=-20 и 125%;
- Т=150 градусов;
- ΔT = 25 градусов.
Повышение максимального выходного тока
Исключительно все интегральные стабилизаторы напряжения способны обеспечить не более 1,5А выходного тока. Однако часто бывает так что есть желание получить большую мощность. Есть несколько путей решения данной задачи. Можно соединить параллельно несколько одинаковых стабилизаторов, но стоит помнить о последствиях таких как неизбежный разброс параметров. При параллельной работе стабилизаторов данные различия приводят именно к неравномерному распределению тока. Чтобы ток был распределен равномерно надо постоянно применять сложные выравнивающие устройства.
Одним из таких источников можно назвать стабилизатор 7805 который содержит в себе важные компоненты такие как электролитический конденсатор, диоды, резистор, транзистор и предохранитель. Стоит отметить, что трансформатор имеет выходное напряжение 6,3В. На момент создания практического устройства транзистор и стабилизатор надо оборудовать подходящим типом тепло-выводящего радиатора.
Аналоги стабилизаторов AMS1117
Естественно, такой стабилизатор имеет аналоги. Наиболее популярными из них можно назвать LD1117A, IL1117A и К1254ЕН. Однако стоит помнить, что LM1117 имеет отличия. Вы можете его настроить на напряжения от 1,25-13,8В, а помимо подстраиваемого напряжения может также быть и стабильное от 1,8-5В. Кроме того, идеальной версией корпуса является модель SOT-223, которая обладает максимальным током 800мА.
Ams1117 datasheet
Даташит на данный стабилизатор найти достаточно несложно. В нем можно найти более точные характеристики графики, которые, собственно, и отображают работу микросхемы. Стабилизатор можно настроить под свои нужды, но стоит ознакомиться с рекомендациями по его использованию. Выходной ток стабилизаторов с мощностью до 1А обладают рассеиваемой силой 0,8 В. Зачастую такие микросхемы обладают корпусом SOT-223 и 1,5 Вт D-Pack.
Такой стабилизатор – это эффективное и надежное решение. На рынке есть как оригинальные модели, так и аналоги по низкой цене, что крайне удобно если устройство выходит из строя из-за перегруза. Наличие встроенной защиты по первому и второму пункту не дает возможность стабилизатору перегреваться, некорректно работать или вовсе выйти из строя в краткие сроки после установки.
Безопасная эксплуатация
Устройства серии AMS1117 обладают защитой от краткого замыкания, а также тепловых перегрузок. Это крайне полезно и удобно, благодаря чему они, собственно, и пользуются огромным спросом. Схемотехника которая используется в этой серии стабилизаторов требует использования выходного конденсатора. Если между ними подключить резистор, то будет постоянный ток. Подключение ams1117 происходит по специальной схеме, расположенной ниже.
Рисунок 1.
Как проверить AMS1117
Стабилизатор напряжения ams1117 с фиксированным напряжением отличается от подстраиваемого типа тем, что есть два дополнительных резистора которые позволяют определить напряжение. Есть несколько проверенных и рабочих способов проверить стабилизатор на исправность. Это можно сделать с помощью с помощью разных приборов. При достижении определенного напряжения в полупроводнике происходит переход, а когда его сопротивление уменьшается то напряжение на диоде будет постоянным.
Вы также можете проверить устройство можно используя транзистор-тестер. Этот прибор считается универсальным и предназначен для проверки самых разнообразных радиокомпонентов. Измеритель обладает цифровым индикатором, что крайне удобно для простой и комфортной эксплуатации прибора. Для проверки стабилизатора нужно зажать деталь в ZIF-панели и после этого на дисплее высветиться схемное обозначение элемента.
Мультиметр – это идеальное решение для проверки стабилизатора на исправность. Неисправный стабилизатор влияет на напряжение источника питания что естественно скажется на работе устройства, которое подключено к нему.
Схема проверки стабилизатора AMS1117
В наши дни существует еще одна простая микросхема ams1117 которая поможет определить напряжения стабилизации. Блок питания должен менять свое напряжение плавно от 0-50В и чем меньше напряжение, тем больше диапазонов элементов получиться проверить что позволит проверить даже маломощный стабилитрон.
Помимо того, важно помнить, что для проверки стабилитрона с высоким напряжением стабилизации тут нужна будет иная схема.
Проверка проводиться также, но можно собрать простую схему для проверки стабилизатора просто используя мультиметр.
Производители
Купить стабилизатор ams1117 5.0 или иной модели можно как от китайских, так и отечественных производителей. На рынке представлен широкий ассортимент продукции на любой вкус и кошелек. Среди вариантов стабилизатора есть модели AMS1117, LD1117A, IL1117A обладают низким напряжением насыщения. Они изготавливаются разными производителями, но достаточно схожи по характеристикам. Такого вида устройства доступны и эффективны в применении.
Где купить AMS1117?
Благодаря своим отменным характеристикам и низкой стоимости стабилизатор ams1117 нашел широкое применение поэтому проблем с его покупкой не возникнет. Его можно купить на рынке, в интернет-магазине, обычном магазине или заказать с Китая используя Али Экспресс (по ссылке). В ассортименте есть простой вид стабилизатора ams1117, ams1117 1.8, ams1117 adj и многие другие. Есть магазины, которые продают его по завышенной цене поэтому стоит обратить внимание на данный параметр если нет желания переплачивать.
1117 стабилизатор даташит. Стабилизатор 1117 чем заменить
Стабилизатор AMS1117 и его аналоги
AMS1117 — это линейный стабилизатор (регулятор) с малым падением напряжения на регулирующем элементе (Low Dropout Voltage Regulator или сокращенно LDO). Производитель микросхемы — Advanced Monolithic Systems Inc., Калифорния.
Микросхема AMS1117 предназначена для преобразования напряжения 5. 15 вольт в более низкое напряжение 5.0, 3.3, 2.5, 1.8, 1.2 вольта для питания устройств цифровой техники с током потребления до одного ампера. Так как это линейный регулятор, вся лишняя энергия преобразуется в тепло. Поэтому микросхемы этого типа ощутимо нагреваются при работе. В корпусе SOT-223 с одной стороны расположены три сигнальных вывода, а с другой — массивный вывод, припаиваемый к печатной плате для отвода тепла. Этот вывод напрямую соединен со средним выводом OUT.
Погрешность точности поддерживаемого напряжения — 1.5 %. Микросхемы снабжены защитой от превышения выходного тока и перегрева. При превышении максимально допустимого тока или превышении температуры кристалла свыше 165 градусов Цельсия подача напряжения на вывод OUT прекращается.
Микросхемы выпускаются в двух исполнениях:
— с фиксированным фиксированным выходным напряжением;
- IN — входное напряжение питания;
- OUT — выходное напряжение;
- GND — земля, общий провод;
— с регулируемым выходным напряжением;
- IN — входное напряжение питания;
- OUT — выходное напряжение;
- ADJ — вход регулировки выходного напряжения;

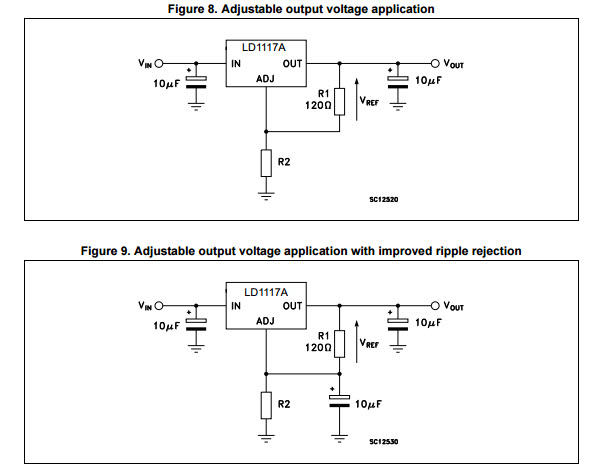

Регулировка выходного напряжения производится подбором значений сопротивлений делителя R1, R2. Для расчета значения выходного напряжения применяется следующая формула:
- VOUT — выходное напряжение;
- VREF — опорное напряжение 1.25 вольта;
- IADJ — ток, протекающий через вывод ADJ
Поскольку ток через вывод ADJ очень мал и составляет от 40 до 80 микроампер, то этой величиной пренебрегают, упрощая формулу:
Чтобы расчитать значения сопротивлений R1 и R2 для получения необходимого напряжения, перепишем формулу так:
У микросхемы AMS1117 есть много аналогов других производителей. Все эти стабилизаторы выпускаются в корпусах SOT-223, TO-89 и TO-223 с тремя выводами с одной стороны и выводом теплоотвода с противоположной стороны. У некоторых из них напряжение стабилизации написано на корпусе, у остальных, чтобы определить напряжение стабилизации, нужно расшифровать маркировку. Для этого ниже приведены таблицы, сгруппированные по выходному напряжению микросхем.
Микросхемы в пределах таблицы взаимозаменяемы, но старайтесь выбирать аналог с такими же или большими максимальными током и входным напряжением.
Таблица маркировки стабилизаторов с выходным напряжением 5,0 вольта.
Маркировка | Название | Выводы | Макс. вых. ток, A | Uin max, в | Купить | |
1 | 2 | 3 | ||||
AMS1117 5.0 pppp | AMS1117-5.0 | GND | OUT | IN | 1.10 | 15.0 |
Eh27A ywapp | AZ1117H-5.0TRE1 | GND | OUT | IN | 1.35 | 15.0 |
G27M ywapp | AZ1117CR-5.0TRG1 | GND | OUT | IN | 1.35 | 15.0 |
Gh25E ywapp | AZ1117CH-5.0TRG1 | GND | OUT | IN | 1.35 | 15.0 |
Gh28H ywapp | AZ1117EH-5.0TRG1 | GND | OUT | IN | 1.30 | 13.0 |
GH86Q ywapp | AZ1117IH-5.0TRG1 | GND | OUT | IN | 1. 35 | 15.0 |
LD50 S ywp | LD1117S50TR | GND | OUT | IN | 0.80 | 15.0 |
pppp N06A | LM1117MPX-5.0 | GND | OUT | IN | 0.80 | 15.0 |
VU wp | TLV1117-50IDCYR | GND | OUT | IN | 0.80 | 15.0 |
Условные обозначения:
y — буква или цифра, код года изготовления
m — буква или цифра, код месяца изготовления
w — буква или цифра, код недели изготовления
a — буква или цифра, код места изготовления
p — буква или цифра, код партии
Таблица маркировки стабилизаторов с выходным напряжением 3,3 вольта.
Маркировка | Название | Выводы | Макс. вых. ток, A | Uin max, в | Купить | |
1 | 2 | 3 | ||||
AMS1117 3.3 pppp | AMS1117-3.3 | GND | OUT | IN | 1. 10 | 15.0 |
Eh26A ywapp | AZ1117H-3.3TRE1 | GND | OUT | IN | 1.35 | 15.0 |
G28N ywapp | AZ1117CR-3.3TRG1 | GND | OUT | IN | 1.35 | 15.0 |
Gh26D ywapp | AZ1117CH-3.3TRG1 | GND | OUT | IN | 1.35 | 15.0 |
Gh37G ywapp | AZ1117EH-3.3TRG1 | GND | OUT | IN | 1.30 | 13.0 |
GH86P ywapp | AZ1117IH-3.3TRG1 | GND | OUT | IN | 1.35 | 15.0 |
LD33 S ywp | LD1117S33TR | GND | OUT | IN | 0.80 | 15.0 |
pppp N05A | LM1117MPX-3.3 | GND | OUT | IN | 0.80 | 15.0 |
SE8117T33 pppp -LF | SE8117T33 | GND | OUT | IN | 1.00 | 15. 0 |
V3 wp | TLV1117-33CDCYR | GND | OUT | IN | 0.80 | 15.0 |
Условные обозначения:
y — буква или цифра, код года изготовления
m — буква или цифра, код месяца изготовления
w — буква или цифра, код недели изготовления
a — буква или цифра, код места изготовления
p — буква или цифра, код партии
Таблица маркировки стабилизаторов с выходным напряжением 2,5 вольта.
Маркировка | Название | Выводы | Макс. вых. ток, A | Uin max, в | Купить | |
1 | 2 | 3 | ||||
AMS1117 2.5 pppp | AMS1117-2.5 | GND | OUT | IN | 1.10 | 15.0 |
Eh24A ywapp | AZ1117H-2.5TRE1 | GND | OUT | IN | 1.35 | 15.0 |
G28M ywapp | AZ1117CR-2.5TRG1 | GND | OUT | IN | 1. 35 | 15.0 |
Gh25D ywapp | AZ1117CH-2.5TRG1 | GND | OUT | IN | 1.35 | 15.0 |
Gh33G ywapp | AZ1117EH-2.5TRG1 | GND | OUT | IN | 1.30 | 13.0 |
GH86N ywapp | AZ1117IH-2.5TRG1 | GND | OUT | IN | 1.35 | 15.0 |
LD25 S ywp | LD1117S25TR | GND | OUT | IN | 0.80 | 15.0 |
pppp N13A | LM1117MPX-2.5 | GND | OUT | IN | 0.80 | 15.0 |
SE8117T25 pppp -LF | SE8117T2.5 | GND | OUT | IN | 1.00 | 15.0 |
T6 wp | TLV1117-25CDCY | GND | OUT | IN | 0.80 | 15.0 |
Условные обозначения:
y — буква или цифра, код года изготовления
m — буква или цифра, код месяца изготовления
w — буква или цифра, код недели изготовления
a — буква или цифра, код места изготовления
p — буква или цифра, код партии
Таблица маркировки стабилизаторов с выходным напряжением 1,8 вольта.
Маркировка | Название | Выводы | Макс. вых. ток, A | Uin max, в | Купить | |
1 | 2 | 3 | ||||
AMS1117 1.8 pppp | AMS1117-1.8 | GND | OUT | IN | 1.10 | 15.0 |
Eh23A ywapp | AZ1117H-1.8TRE1 | GND | OUT | IN | 1.35 | 15.0 |
G28L ywapp | AZ1117CR-1.8TRG1 | GND | OUT | IN | 1.35 | 15.0 |
Gh26C ywapp | AZ1117CH-1.8TRG1 | GND | OUT | IN | 1.35 | 15.0 |
Gh28G ywapp | AZ1117EH-1.8TRG1 | GND | OUT | IN | 1.30 | 13.0 |
GH86M ywapp | AZ1117IH-1.8TRG1 | GND | OUT | IN | 1.35 | 15.0 |
LD18 S ywp | LD1117S18TR | GND | OUT | IN | 0. 80 | 15.0 |
pppp N12A | LM1117MPX-1.8 | GND | OUT | IN | 0.80 | 15.0 |
SE8117T18 pppp -LF | SE8117T18 | GND | OUT | IN | 1.00 | 15.0 |
T4 wp | TLV1117-18CDCYR | GND | OUT | IN | 0.80 | 15.0 |
T5 wp | TLV1117-18IDCYR | GND | OUT | IN | 0.80 | 15.0 |
Условные обозначения:
y — буква или цифра, код года изготовления
m — буква или цифра, код месяца изготовления
w — буква или цифра, код недели изготовления
a — буква или цифра, код места изготовления
p — буква или цифра, код партии
Таблица маркировки стабилизаторов с выходным напряжением 1,2 вольта.
Маркировка | Название | Выводы | Макс. вых. ток, A | Uin max, в | Купить | |
1 | 2 | 3 | ||||
AMS1117 1. 2 pppp | AMS1117-1.2 | GND | OUT | IN | 1.10 | 15.0 |
Eh28A ywapp | AZ1117H-1.2TRE1 | GND | OUT | IN | 1.35 | 15.0 |
G28J ywapp | AZ1117CR-1.2TRG1 | GND | OUT | IN | 1.35 | 15.0 |
Gh26B ywapp | AZ1117CH-1.2TRG1 | GND | OUT | IN | 1.35 | 15.0 |
Gh33F ywapp | AZ1117EH-1.2TRG1 | GND | OUT | IN | 1.30 | 13.0 |
GH86K ywapp | AZ1117IH-1.2TRG1 | GND | OUT | IN | 1.35 | 15.0 |
LD12 S ywp | LD1117S12TR | GND | OUT | IN | 0.80 | 15.0 |
Условные обозначения:
y — буква или цифра, код года изготовления
m — буква или цифра, код месяца изготовления
w — буква или цифра, код недели изготовления
a — буква или цифра, код места изготовления
p — буква или цифра, код партии
Таблица маркировки стабилизаторов с регулируемым выходным напряжением.
Маркировка | Название | Выводы | Макс. вых. ток, A | Uin max, в | Купить | |
1 | 2 | 3 | ||||
AMS1117 ADJ pppp | AMS1117-ADJ | ADJ | OUT | IN | 1.10 | 15.0 |
G27N ywapp | AZ1117CR-ADJTRG1 | ADJ | OUT | IN | 1.35 | 15.0 |
Gh25B ywapp | AZ1117CH-ADJTRG1 | ADJ | OUT | IN | 1.35 | 15.0 |
Gh33H ywapp | AZ1117EH-ADJTRG1 | ADJ | OUT | IN | 1.30 | 13.0 |
GH86J ywapp | AZ1117IH-ADJTRG1 | ADJ | OUT | IN | 1.35 | 15.0 |
SE8117TA pppp -LF | SW8117TA | ADJ | OUT | IN | 1.00 | 15.0 |
V4 wp | TLV1117CDCY | ADJ | OUT | IN | 0. 80 | 15.0 |
Условные обозначения:
y — буква или цифра, код года изготовления
m — буква или цифра, код месяца изготовления
w — буква или цифра, код недели изготовления
a — буква или цифра, код места изготовления
p — буква или цифра, код партии
Корпус / Упаковка / Маркировка
Pin | 3 | 3 |
Package Type | KTT | KTT |
Industry STD Term | TO-263 | TO-263 |
JEDEC Code | R-PSFM-G | R-PSFM-G |
Package QTY | 45 | 45 |
Carrier | TUBE | TUBE |
Маркировка | ADJ | LM1117S |
Width (мм) | 8.41 | 8.41 |
Length (мм) | 10.18 | 10.18 |
Thickness (мм) | 4.44 | 4.44 |
Pitch (мм) | 2.54 | 2.54 |
Max Height (мм) | 4. 83 | 4.83 |
Mechanical Data | Скачать | Скачать |
1117 стабилизатор – описание характеристик, схема включения
Конструкция микросхем серий AMS 1117, IL 1117 A (аналог К 1254 ЕН) является стабилизаторами напряжения с полюсами положительного значения с малым напряжением насыщения, изготавливаются в корпусах. Выполняются на стандартные напряжения 1,2 – 5,0 В.
Ток выхода микросхем до 1 ампера, максимальная мощность рассеивания 0,8 ватта для микросхем, изготовленных в корпусе. В микросхемы вмонтирована система защиты по нагреву и мощности рассеивания. Встроенная защитная система от перегревания снижает напряжение выхода и ток, не давая повысится температуре микросхемы более 150 градусов. Система защиты от температуры не может заменить теплоотвод.
Вместо него можно применить медную полоску, маленькая медная пластинка из латуни, керамика, проводящая тепло. Микросхема фиксируется к теплоотводящему радиатору при помощи пайки теплопроводящего радиатора, либо приклеивается корпусом при помощи теплопроводящего клея. Использование микросхем таких марок дает возможность увеличить стабильность напряжения выхода, малые коэффициенты токовой нестабильности напряжению (меньше 10 милливольт), повышенный КПД, что дает возможность уменьшения напряжения входа питания прибора. Микросхемы марки 1117 работают в компьютерной технике: в комплекте схем, системных блоков, тюнерах, разных контроллерах.
На рисунке дается схема блока – стабилизирующего устройства «плюсовой» полярности на стандартное напряжение выхода 3,3 вольта. Входное значение напряжения стабилизатора определено в пределах до 12 вольт.
Это стабилизирующее устройство идеально сочетается с питанием разных мобильных гаджетов с отдельным питанием величиной в 3 вольта. На нем можно выполнить маленький блок питания, и применить его в качестве подключаемого устройства стабилизации к адаптерам – обычным трансформаторным и новым импульсным, используемым в качестве зарядных устройств смартфонов. Этот стабилизатор тоже возможно подключать к автомобилю + 12 вольт через фильтр помех прибора. Диод VD 2 служит для защиты стабилизатора от ошибочного подключения прибора. Дроссель L1 и емкости служат для подавления сильных помех в сети.
Если вам необходим стабилизатор, имеющий значительную величину мощности, то схему соединений надо слегка сделать сложнее, путем добавления в схему транзистора и сопротивления.
Транзистор марки КТ 818 в пластиковой оболочке имеет возможность рассеивать мощность 1 ватт, в корпусе из металла – мощность до 3 ватт. Если необходима большая мощность, значит, транзистор нужно подключить на теплоотводящий радиатор. Оптимальным решением будет установка микросхемы вместе с транзистором на общий теплоотводящий радиатор, максимально рядом один корпус с другим. Так как, при таком подключении защита микросхемы от чрезмерной нагрузки не будет действовать, чтобы слишком не делать сложной схему устройства, подключать стабилизатор лучше по самовосстанавливающемуся предохранителю.
Если применен транзистор в пластмассовой оболочке, например КТ 818А, то наибольший ток нагрузки допускается до 8 А, если корпус металлический, например, КТ 818 БМ, то допустимый ток до 12 ампер. Если необходимо построить свой вариант стабилизатора с помощью микросхемы 1117, то возможно использование данных из таблицы.
Маркировка микросхемы изображена на рисунке. Теплоотводящий фланец подключен к выходу микросхемы. Когда нужно увеличить напряжение на выходе стабилизирующего устройства на 0,6 вольта, в разъем цепи питания и главного вывода микросхемы устанавливают соответствующий слабый кремниевый диод, к примеру КД 521 А, анодом к микросхеме, подключенный с шунтом электролитическим конденсатором.
В этом случае нестабильность микросхемы сильно возрастет, но остается вполне допускаемой для множества применений.
AMS1117 внутренняя структура
Интересно, что стабилизаторы с фиксированным напряжением отличаются от «подстраевымых» только наличием двух дополнительных резисторов определяющих напряжение. Судя по рисунку структуры стабилизатора из документации задающие резисторы присутствуют на кристалле, а выбор того на какое напряжение будет запрограммирован стабилизатор определяется перемычками.
AMS1117 применение
Стабилизатор AMS1117 можно применять в тех же схемах, что и LM317. Только нужно помнить про максимальные напряжения и выходной ток стабилизатора.
21 thoughts on “ Стабилизатор AMS1117-3.3 схема включения, описание, применение и аналоги LM1117 ”
Очень удобная вещь. С AMS, правда, не сталкивался, а вот с LM1117 — довольно часто. Там, где от 12-вольтового аккумулятора надо получить 5 вольт небольшой мощности — ей самое место. И это не только мне понятно, их монтируют в большинство прикуривателей с USB-выходом(ами). Часто парами на 5В и 3,3В, реже, еще и 2,5В добавлено, для полного комплекта.
Я их использую с маленькими 220/6 трансформаторами… досталась партия японских, еще при Советах, щас таких не достать, а вот LM1117 сколько угодно. Гармоничное сочетание.
Ну рассеиваемая мощность у AMS1117 будет поменьше чем у LM317, конечно если нужно рассеивать большие мощности, то лучше импульсный стабилизатор.
Ну рассеиваемая мощность у LM317 будет поменьше, чем у LM350, а у LM350 поменьше, чем у LM338… продолжить? Они и выпускаются разные, для разных задач. Плюс, каждую можно снабдить усилителем тока на биполярном транзисторе соответствующей мощности. Но помимо мощности, существуют такие понятия, как цена, размер, падение напряжения и др. Применение же импульсной техники диктуется, как правило, не рассеиваемой мощностью, а КПД (первично) и размерами (вторично) данных устройств. Все остальное у них неважно.
Рассеиваемая мощность не зависит от марки и производителя в линейных стабилизаторах. Берём ток нагрузки и разницу между входным и напряжением стабилизазации. Закон Ома не отменяли пока. Потребление самой мс на свои нужды миниатюрное. Микросхемы 1117 серии применяют только когда разница напряжения между входным и стабилизируемым напряжением небольшое. В остальных случаях они не камидьфо. Слишком мало допустимое входное напряжение.
Производитель заявляет максимальное напряжение в 15В, у вас на первой схеме от 5 до 18В. кому верить?
Верить — производителю, 18В — ошибка.
Не в тему конечно но скажу — L1084S(NIKOS) запитана 18В на выходе 3. 5-15.5В.
Не очень понял следующее:
1. Напряжение измеряется между двумя точками. На схеме клемма Uвых соединена с общей «землей»?
2. Что имеется ввиду, когда рекламируется низкий перепад напряжения напряжения на стабилизаторе. Например входное напряжение 15 В, а выходное 3 В. На каком участке цепи падает 12 Вольт? И разве 12 Вольт это маленький перепад? Ведь в схеме нет трансформатора и преобразователя в переменное напряжение? Наверное, имеется ввиду сохранение работоспособности при при минимальном (1,5…2 В) превышении входного напряжения на выходным?
На схеме так скорее всего обозначили самый большой вывод микросхемы, который является и теплоотводом. Земли в этой микросхеме нет вообще.
Под низким перепадом, скорее всего тут имеют ввиду что он возможен. В LM317 из 5 вольт 3.3 получить может и не полУчится. У нее перепад должен быть 2 вольта и более. А здесь из 5 получаем 3.3, а может и из меньшего получим.
Источники
- https://macanprint.ru/ams-1117-stabilizator-kak-podklyuchit/
- https://www. rlocman.ru/datasheet/data.html?di=170267&/LM1117S-ADJ
- http://HardElectronics.ru/stabilizator-ams1117-lm1117.html
- https://oxotnadzor.ru/stabilizator-1117-chem-zamenit/
Как вам статья?
Павел
Бакалавр “210400 Радиотехника” – ТУСУР. Томский государственный университет систем управления и радиоэлектроники
Написать
Пишите свои рекомендации и задавайте вопросы
Лучшее руководство для начинающих
Распиновка AMS1117 представляет собой линейный стабилизатор напряжения, часто доступный в виде компонента SMD или пакета DCY. 3-контактное устройство имеет переменное / регулируемое и фиксированное напряжение, которое соответственно обслуживает регуляторы напряжения. Кроме того, он может работать с нагрузкой менее 1А.
В сегодняшней статье будут рассмотрены приложения, конфигурации, функции, схемы приложений и альтернативы ams1117.
ams1117 Конфигурация выводовAMS1117 Распиновка
Слева направо; Заземление, выход и вход
AMS1117 имеет три крючка в конфигурации контактов, как мы обсудим ниже.
- Входное напряжение (Vin)
На первый контакт Vin поступает входное напряжение, которое затем подвергается регулированию и выработке выходного напряжения.
- Штифт заземления/регулировки
Как правило, контакт регулирует или конфигурирует выходное напряжение; однако он будет функционировать как заземляющий контакт, если у вас есть фиксированный регулятор напряжения.
- Выходное напряжение (Vout)
Наконец, контакт Vout создает регулируемое выходное напряжение, которое настроено на настроенном контакте.
Особенности AMS1117Особенности или характеристики ams1117 включают следующее;
- Прежде всего, ams1117 — это стабилизатор напряжения с малым падением напряжения (LDO).
- Кроме того, он может работать как 3-контактный регулируемый/фиксированный линейный регулятор напряжения.
- Кроме того, он имеет встроенное ограничение тока и тепловую защиту.
- Также доступен в трех упаковках: TO-252, SO-8 и SOT-223.
- Максимальный выходной ток составляет 1000 мА/1 А.
- Регулировка нагрузки: максимум 0,4 %.
- Линейное регулирование: макс. 0,2 %.
- Диапазон регулируемого/переменного напряжения составляет от 1,25 В до 13,8 В.
- Максимальное падение напряжения составляет 1,3 В.
- Максимальное входное напряжение 15 В.
- Диапазоны для фиксированного типа напряжения включают 5 В, 3,3 В, 2,85 В, 2,5 В, 1,8 В и 1,5 В.
- Рабочая температура перехода 125°C.
Приложения ams1117 включают в себя;
- Зарядные устройства,
(зарядные устройства)
- Приборы с батарейным питанием,
- Цепи ограничения тока,
- Высокоэффективные линейные регуляторы,
- Цепи управления двигателем,
- Управление питанием ноутбука,
- Активные терминаторы SCSI,
- Пост регуляторы для коммутации источников питания.
Как вы увидите, существует несколько типов ams1117, в зависимости от их выходного напряжения и типа корпуса. Однако все они имеют максимальный ток 1А.
Широко применяются в платах Arduino, которые регулируют напряжение питания 3,3 В и 5 В.
Также можно использовать стабилизатор ams1117 в схемах аналогичных LM317. Обязательно проверьте выходной ток и максимальное напряжение стабилизатора.
Заменители AMS1117У ams1117 есть несколько заменителей, которые могут пригодиться, если вам не хватает микросхемы или она потеряна. Например, есть K1254EN, IL1117A и LD1117A.
Кроме того, вы наверняка слышали о LM1117. Он похож на ams1117, но отличается некоторыми особенностями, например, его версия SOT-223 с максимальным током 800 мА.
Кроме того, вы можете заменить стабилизаторы напряжения на NTE9060, LM317 или LM7805.
Как использовать AMS1117?С точки зрения схем применения ams1117 рассмотрим два курса и стабилизаторы напряжения.
Схема регулируемого регулятора напряжения- Для первой схемы регулятора напряжения нам понадобятся два внешних резистора. Функционально резисторы определяют выходное напряжение регулятора.
- Кроме того, у нас есть конденсатор Cadj (дополнительный компонент), применение которого при необходимости улучшает подавление пульсаций.
- Наконец, два оставшихся конденсатора соответственно фильтруют входной и выходной шум.
Схема регулируемого регулятора напряжения с использованием ams1117
Схема фиксированного регулятора напряжения
Использовать его здесь очень просто.
- Начните с питания ams1117 через контакт входного напряжения. Затем получите регулируемое выходное напряжение с вывода выходного напряжения.
- В нашем случае фиксированного регулятора мы будем использовать заземляющий контакт вместо регулируемого контакта, что означает, что напряжение останется заземленным.
- Кроме того, вы можете использовать конденсатор на выходе, чтобы помочь в фильтрации шума.
Принципиальная схема стационарного регулятора напряжения
Примечание;- Мы не используем защитные диоды между выходным контактом и регулировочным контактом в обеих прикладных схемах, чтобы предотвратить перегрузку схемы. Вместо этого мы используем внутренние резисторы, которые ограничивают пути тока на выводе заземления.
- Тогда вам не понадобятся никакие диоды между выходом и входом.
Итак, теперь, когда мы узнали, как применять стабилизатор IC ams1117, давайте рассчитаем его выходное напряжение.
Но сначала подберите номиналы R2 и R1 (менее 1К) в зависимости от выходного напряжения проекта. Если вы хотите изменять выходное напряжение в режиме реального времени, используйте переменный резистор в качестве R2.
Формула;
В ВЫХ = В НОМЕР (1 + R 2 /R 1 ) + I ADJ R2
Инкапсуляция AMS1117AMS1117 может существовать в следующих инкапсуляциях;
- Восьмивыводной пластиковый корпус SOIC,
- Трехвыводной пластиковый корпус SOT-223 и
- Пластиковый корпус TO-252 (ДПАК).
На сегодня подведение итогов. Помимо того, что он удобен для устройств, он также может служить для различных регуляторов напряжения. Если вам нужен регулятор SMD-компонента, то микросхема ams1117 — идеальный выбор. Если, однако, у вас есть вопросы, пожалуйста, свяжитесь с нами, и мы поможем вам в меру наших возможностей.
AMS1117 Распиновка, использование и функции для начинающих
Микросхемы серии AMS1117 представляют собой линейные стабилизаторы напряжения с малым падением напряжения. Если вы заказываете плату с питанием от USB на 3.3В (например, микроконтроллеры STM32 или всякие датчики и индикаторы), то скорее всего на эту плату будет установлен регулятор AMS1117-3.3. Усовершенствованные монолитные системы делают это.
Например, AMS1117-3.3 в корпусе SOT-223 установлен на макетной плате STM32F103C8T6.
AMS1117 доступен с различными напряжениями: 1,2 В, 1,5 В, 1,8 В, 2,5 В, 2,85 В, 3,3 В и 5 В.
Кроме того, существует модификация AMS1117, на которой можно установить нужное напряжение от 1,2В до 5В с помощью двух внешних резисторов.
AMS1117 Схема подключения
Схема переключения стабилизатора на фиксированное напряжение проще не придумаешь:
Схема включения стабилизатора программируемого резисторами такая же как и у LM317, например:
На рисунке также приведена формула, позволяющая рассчитать выходное напряжение для заданных резисторов.
В документации регулятора есть графики зависимости опорного напряжения и тока подстроечного входа от температуры. Из этих графиков видно, что при нагреве AMS1117 выходное напряжение увеличивается. И если влияние тока подстроечного входа можно компенсировать уменьшением резисторов, то изменение опорного напряжения компенсировать никак нельзя.
AMS1117 Распиновка
Номер контакта | Название контакта | Описание |
1 | Настройка/Заземление | Этот контакт регулирует выходное напряжение, если это фиксированный регулятор напряжения, он действует как земля |
2 | Выходное напряжение (Ввых) | Регулируемое выходное напряжение, установленное контактом регулировки, может быть получено с этого контакта 9. 0274 |
3 | Входное напряжение (Vin) | Входное напряжение, которое должно регулироваться, подается на этот контакт | .
AMS1117 Характеристики Описание
- Максимальный выходной ток 1A ;
- Максимальное входное напряжение 15 В ;
- Диапазон температур T = -4 … +257°F ;
- Максимальная рассеиваемая мощность для корпуса СОТ-223 – Pmax = 0,8 Вт ;
- Максимальная рассеиваемая мощность для корпуса ТО-252 – Pmax = 1,5 Вт ;
- Термическое сопротивление чип-шасси для корпуса SOT-223 – Rt = 59°F/W ;
- Термическое сопротивление кристалл-корпус для корпуса ТО-252 – Rt = 37°F/W ;
- Отключение кристалла из-за перегрева – T = 311°F ;
- Термический гистерезис – ΔT = 77°F .
AMS1117 Внутренняя структура
Интересно, что стабилизаторы постоянного напряжения отличаются от «перестраиваемых» только наличием двух дополнительных резисторов, определяющих напряжение.
