Arduino Uno R3. Обзор, распиновка, принципиальная схема.

Aveal

Как и планировалось, уделим дополнительное внимание отдельным экземплярам среди плат Arduino, которые бесспорно являются лидерами среди остальных своих собратьев. Конечно же, номер один в этом списке – хорошо всем известная плата Arduino Uno R3, к подробнейшему обзору и разбору которой и переходим…

Навигация по статье:

  • Описание
  • Основные элементы
  • Распиновка Arduino Uno R3
  • Принципиальная схема
  • Характеристики

Описание.

Собственно, данная плата была первопроходцем, с нее началось глобальное развитие платформы Arduino. Поэтому ей и даровано название “Uno”, что в переводе с итальянского означает “Один” или “Первый”. На данный момент (да и уже на протяжении многих лет) активной является версия 3 данной платы – Arduino Uno R3, которая имеет следующий вид:

Именно эта модель и версия совместима с большинством других плат и модулей (шилдов, shield), так что сосредоточим внимание преимущественно на ней.

Прежде чем перейти к распиновке, а также схемам, пройдемся по основным узлам и характеристикам. И начнем, как водится, с питания платы, для подачи которого доступны сразу несколько вариантов:

  • USB-подключение через соответствующий разъем, он на плате один.
  • Внешний источник напряжения, либо блок питания с напряжением от 6 до 20 В. При этом данный диапазон считается предельным, для стабильной и бесперебойной работы же рекомендуется использовать источник с напряжением от 7 до 12 В. Этот источник может быть подключен как через разъем платы, так и напрямую к выводам VIN и GND. Диапазон напряжений в обоих случаях одинаковый.

Uno считается оптимальной платой для ознакомления и старта работы с платформой, чем отчасти и обусловлена ее популярность и распространенность 👍 А из популярности уже следует большое количество готовых примеров и скетчей, что также повышает популярность платы. Замкнутый круг, в хорошем смысле данного сочетания )

Плата оснащена 14-ю цифровыми портами ввода-вывода, из которых 6 могут быть использованы для генерации ШИМ-сигналов (PWM). Кроме того, имеются 6 аналоговых входов для обработки, соответственно, аналоговых сигналов. Все это в деталях увидим чуть ниже при рассмотрении схемы, а также распиновки.

Из интерфейсов для связи с внешними устройствами в наличии – UART, SPI и I2C (TWI) – комплект во многих случаях более чем достаточный. Для базовой диагностики можно использовать установленный на плате светодиод, который подключен к цифровому порту под номером 13 (D13). При высоком уровне сигнала (5В) светодиод загорается, при низком (0В) гаснет.

Подключение Arduino Uno к ПК для прошивки производится максимально просто – все через тот же USB-разъем. На плате сигналы с USB попадают на дополнительный микроконтроллер ATmega16U2, с которого уже ретранслируются на основной контроллер платы по UART’у. Так вот плавно вышли на тему микроконтроллера, являющегося сердцем Uno R3, в его роли выступает ATmega328P (ссылка на даташит тут). По дефолту работает на частоте 16 МГц, но присутствует возможность разогнать до 20.

Для обеспечения стабильного тактирования на плате также установлен внешний кварцевый резонатор на 16 МГц. Собственно, давайте как раз и перейдем к наглядному рассмотрению основных узлов платы.

Основные элементы.

В общем-то, здесь можно увидеть многое из упомянутого нами ранее, давайте не менее наглядно рассмотрим и распиновку.

Распиновка Arduino Uno R3.

Синим помечены названия выводов непосредственно микроконтроллера, зеленым – нумерация выводов платы, фиолетовым – порты с поддержкой функции генерации ШИМ (PWM), желтым – дополнительные функции, которые могут использоваться для тех или иных портов.

Также помечены четыре светодиода, установленные на плате:

  1. пользовательский светодиод, он подключен к выходу D13
  2. светодиод, который сигнализирует о передаче данных по UART (TX), он управляется с дополнительного контроллера ATmega16U2
  3. аналогичный диод, только соответствует он приему по UART (RX)
  4. и, наконец, светодиод, который загорается всегда при успешной подаче питания на плату

Итого у нас в распоряжении:

  • цифровые порты ввода-вывода: D0 – D19
  • аналоговые входы (АЦП): A0 – A5
  • порты с поддержкой генерации ШИМ: D3, D5, D6, D9, D10, D11
  • I2C (TWI): D18, D19
  • SPI: D10, D11, D12, D13
  • UART: D0, D1

Принципиальная схема Arduino Uno R3.

И завершим подробным списком характеристик платы.

Характеристики.

ПараметрЗначение
Рекомендуемое напряжение питания (VIN)7 – 12 В
Предельное напряжение питания (VIN)6 – 20 В
Максимальное напряжение с USB5.5 В
МикроконтроллерATmega328P
Тактовая частота16 МГц
Flash-память32 КБ
Оперативная память (RAM)2 КБ
EEPROM-память1 КБ
Логические уровни напряжения5 В
Максимальный ток потребления ATmega328P410 мА
Максимальный ток потребления ATmega16U2261 мА
Максимальный ток порта ввода-вывода20 мА
Максимальный ток вывода +3.
3V
50 мА
8-bit Timer/Counter2
16-bit Timer/Counter1
Watchdog timer1
I2C1
SPI1
UART1
Порты ввода-вывода20
Порты с поддержкой ШИМ6
Порты с поддержкой АЦП6
Разрядность АЦП10 бит
Предельно допустимая температура-40°C – +85°C
Габариты
70 * 53 мм

На этом заканчиваем обзор одной из популярнейших плат: охватили общие свойства и характеристики, принципиальную схему и распиновку Arduino Uno R3, в общем все то, что необходимо знать и иметь в виду при практическом использовании платы для разработки своих устройств. Так что до встречи в новых статьях, подписывайтесь на обновления, вступайте в наше сообщество, всех благодарю за внимание и прочтение 🤝

Arduino Электрическая схема Принципиальная электрическая схема Arduino, угол, электроника, текст png

Arduino Электрическая схема Принципиальная электрическая схема Arduino, угол, электроника, текст png

теги

  • угол,
  • электроника,
  • текст,
  • электрические провода,
  • кабель,
  • другие,
  • план,
  • монохромный,
  • инжиниринг,
  • схема,
  • реле,
  • структура,
  • печатная плата,
  • микроконтроллер,
  • кнопка,
  • Arduino Uno,
  • диаграмма состояния,
  • технология,
  • распиновка,
  • линия,
  • Arduino,
  • площадь,
  • черный АБелый,
  • принципиальная схема,
  • чертеж,
  • электронная схема,
  • электронный компонент,
  • план здания,
  • вспомогательное оборудование,
  • схема подключения,
  • png,
  • прозрачный,
  • бесплатная загрузка

Об этом PNG

Размер изображения
650x650px
Размер файла
181. 01KB
MIME тип
Image/png
Скачать PNG ( 181.01KB )

изменить размер PNG

ширина(px)

высота(px)

Лицензия

Некоммерческое использование, DMCA Contact Us

  • ток электричества, принципиальная схема Печатная плата Электронная схема, технология, разное, угол, текст png 1051x1500px 698.48KB
  • Принципиальная электрическая схема Arduino Uno Принципиальная электрическая схема, fanuc, угол, электроника, текст png 1047x627px 83.56KB
  • Печатная плата Значок электрической сети, линейная плата, синяя линия подключения, угол, электроника, симметрия png 2024x2291px 261. 34KB
  • Электронная схема Электроника Печатная плата Тату Схема подключения, электрическая схема, угол, электроника, текст png 850x1038px 235.93KB
  • Электронная схема Абстракция Печатная плата Настольные электрические сети, др., разное, синий, угол png 1024x1024px 252.19KB
  • иллюстрация линии черного провода, электронная схема рабочего стола, схема, разное, угол, текст png 599x582px 69.18KB
  • Зеленая линия иллюстрации, Печатная плата Электронная схема Электрическая сеть Принципиальная схема, Печатная плата Оригинальный чертеж, угол, другие, электроника png 1466x1800px 62.96KB
  • org/ImageObject”> Переключатель передачи Электрические выключатели Контактор Электрические провода и кабели Схема подключения, электроэнергетика, Разное, электрические провода, кабель png 860x898px 675.66KB
  • Электронная схема Электрическая сеть Цифровая электроника, цифровая классификация, угол, электроника, текст png 1500x970px 280.84KB
  • Схема подключения Комплекты домашней автоматизации Электропроводка и кабель Дом Электромонтаж, строительство, угол, здание, электропроводка Провода Кабель png 1236x894px 370.55KB
  • Электронная схема Печатная плата Электрическая сеть Принципиальная схема Die Antwoord, угол, электроника, текст png 1000x853px 315.98KB
  • org/ImageObject”> иллюстрация электрической цепи, электрическая сеть Печатная плата Электронная схема Электроника, дизайн электронной платы, угол, белый, текст png 1396x1445px 69.77KB
  • Электронная схема Электроника Компьютерные иконки Электронные компоненты, другие, угол, электроника, текст png 1200x630px 42.95KB
  • Электронный символ Электронный компонент Электронная схема Схема электронная, разное, угол, белый png 1280x896px 90.77KB
  • Контурные линии, линии, креатив, белый и серый аннотация, угол, текст, монохромный png 2489x2489px 312.8KB
  • Электричество Электропроводка и кабель Электрокабель Электротехника, прочее, электроника, электрические провода Провода, аксессуары png 1000x650px 355. 77KB
  • Автоматический выключатель Электрощиты Электрические выключатели Электричество Электрические провода и кабели, тушение, Разное, электрические провода, кабель png 1200x1241px 1.09MB
  • Иллюстрация печатной платы Электронная схема, Электронная цифровая технология Затенение, шаблон, cdr, угол png 573x573px 140.46KB
  • Перемычка Перемычка Электрические провода и кабели Электрический разъем, Штекерный провод, электроника, электричество Провода Кабель, кабель png 800x600px 183.26KB
  • Сервомотор Электродвигатель Сервомеханизм Ардуино, серво, угол, электрический провод, кабель png 600x600px 148.97KB
  • org/ImageObject”> Arduino Uno ATmega328 Одноплатный микроконтроллер, Arduino Uno, электроника, печатная плата, пассивный инфракрасный датчик png 793x489px 420.76KB
  • белые электронные компоненты подключения, интегральная схема электронная схема принципиальная схема печатная плата, микросхема микросхема, угол, электроника, компьютер png 2433x1696px 229.4KB
  • Arduino Mega 2560 Pinout Arduino Uno Печатная плата, прочее, электроника, другие, электронное устройство png 1024x1024px 1.04MB
  • черная электронная микросхема иллюстрации, микросхема микроконтроллер электроники, синий чип, синий, текст, Taobao png 1024x1024px 1.23MB
  • Arduino Uno Одноплатный микроконтроллер ATmega328, Arduino Uno, электроника, печатная плата, электронное устройство png 600x471px 118. 07KB
  • синий и белый, Печатная плата Технологии, Наука и технологии Line, синий, угол, электроника png 1000x1000px 1.13MB
  • Электрический кабель Электрические провода и кабели Схема подключения Электроника, провода и кабели, Разное, электроника, электрические провода Провода png 800x765px 660.86KB
  • Электрика Электричество Remont Сантехника Электрические провода и кабели, электрические, Разное, электроника, сервис png 1200x1200px 657.65KB
  • Печатная плата Компьютерные иконки Электрическая сеть Электроника Электронная схема, технологические линии, угол, электроника, текст png 512x512px 13.93KB
  • org/ImageObject”> Электронная схема Line Компьютерные иконки Инкапсулированные PostScript, линии, угол, электроника, текст png 512x512px 9.7KB
  • Электронная схема Электроника Печатная плата Электрические сети, технологии, угол, электрические Провода Кабель, логотип png 598x980px 34.29KB
  • иллюстрация желтой монтажной платы, принципиальная схема Печатная плата Электрическая сеть Электронная схема, компьютерная плата, компьютерная сеть, угол, электроника png 2754x1506px 115.76KB
  • красная электронная схема, компьютерная сеть Печатная плата электронная схема, физическая схема, угол, электроника, прямоугольник png 1605x1522px 1015.26KB
  • Индуктор Электронный символ Электромагнитная катушка Электрическая сеть, катушка, угол, электроника, текст png 960x480px 21. 42KB
  • Электронная схема Печатная плата Электроника Икона, Наука и техника линии, угол, текст, прямоугольник png 745x647px 41.12KB
  • Печатная плата Принципиальная схема Icon, Science and Technology Line, синий, угол, электроника png 774x717px 47.37KB
  • Схема подключения Гитарный усилитель Электрический кабель Электрические провода и кабель Электронная схема, или, Разное, Электрический провод, Кабель png 1289x720px 229.5KB
  • Схема заземления Электрические провода и кабели Электронный символ Электронная схема, заземление, угол, прямоугольник, электрические Провода Кабель png 1200x1824px 5.9KB
  • org/ImageObject”> синяя цифровая граница, электрическая сеть принципиальная схема интегральная схема Печатная плата, синяя зеленая технологическая схема, текстура, синий, угол png 2800x2800px 3.01MB
  • Электричество Символ Компьютерные иконки Электроэнергия Принципиальная электрическая схема, Разное, угол, электрические Провода Кабель png 1200x1200px 6.43KB
  • Arduino Mega 2560 Микроконтроллер Arduino Uno Atmel, Arduino Mega2560, электроника, другие, электронное устройство png 500x500px 246.43KB
  • Материнская плата Компьютерная техника Computer Icons, Computer, электроника, компьютер, электронное устройство png 768x768px 435.59KB
  • Приложения искусственного интеллекта Технология автоматизации, мозговой контур, угол, текст, прямоугольник png 2638x2387px 402. 52KB
  • Fiat Punto Электрическая схема Fiat Panda, Fiat, угол, текст, электропроводка Провода Кабель png 960x679px 294.27KB
  • иллюстрация линий черного провода, Печатная плата Электронная схема Интегральная схема, Чип линии, угол, электроника, текст png 998x1000px 222.13KB
  • Breadboard Electronics Prototype Arduino Электронный компонент, электронная плата, электроника, другие, адаптер png 1000x1000px 675.79KB
  • Электронная схема Цифровая электроника Принципиальная схема Печатная плата, Компьютер, угол, белый, электроника png 500x500px 183.39KB
  • Электролитический конденсатор Электронный символ Емкость Схема, схема, разное, угол, электроника png 1280x606px 4. 51KB
  • Arduino Uno Arduino Mega 2560 Электроника Atmel, Doosan, электроника, другие, компьютерное программирование png 863x698px 367.71KB
  • Автоматический выключатель Электрическая сеть Предохранители электрические выключатели Switchgear, прочее, электроника, электрические провода, кабель png 1200x1140px 918.64KB

Где найти бесплатное программное обеспечение для рисования схем для Arduino, Raspberry Pi и других SBC

Принципиальные схемы играют жизненно важную роль в процессе проектирования любого электронного проекта. Они дают вам возможность спланировать свою трассу до того, как вы ее сделаете, и могут сэкономить много времени и усилий. Но как вы можете сделать принципиальные схемы, чтобы улучшить свои проекты?

Мы собрали некоторые из самых популярных бесплатных программ для рисования схем в Интернете для Arduino, Raspberry Pi и других SBC, чтобы облегчить вам выбор.

5 лучших бесплатных программ для рисования схем для Arduino и Raspberry Pi

В Интернете можно найти бесчисленное количество бесплатных вариантов рисования схем для Arduino и Raspberry Pi. Этот тип программного обеспечения поставляется во многих формах, поэтому очень важно, чтобы вы потратили время на изучение своих вариантов, прежде чем начать. Вам нужно узнать о печатных платах, прежде чем браться за такую ​​работу.

1. Circuit.io Arduino Circuit Diagram Maker

Circuit.io — это веб-инструмент для создания прототипов, разработанный для производителей, работающих с Raspberry Pis и Arduinos. В приложении есть три раздела: визуальный редактор для создания ваших схем, редактор кода, который автоматически генерирует тестовый код для ваших компонентов, и область руководства, которая поможет вам создать свой проект.

Одной из главных особенностей Circuit.io является огромное количество предварительно запрограммированных компонентов, находящихся в его каталоге. Вы можете редактировать код этих компонентов и даже создавать свой собственный, но большинство людей смогут найти в системе то, что им нужно. Наряду с наличием доступных частей, средство для создания схем Arduino Circuit.io дает вам ориентировочную стоимость схем, которые вы делаете.

2. Altium Circuit Maker Arduino Circuit Diagram Drawer Online

В отличие от Circuit.io, Altium Circuit Maker — это загружаемое приложение, предназначенное для проектирования печатных плат, а не простых схем. Это означает, что Altium выглядит намного сложнее, когда вы впервые начинаете его использовать, но обучение того стоит, если вы хотите создавать свои собственные печатные платы.

Вам необходимо создать учетную запись Altium, прежде чем вы сможете начать использовать Circuit Maker, но это удобно и просто. Стоит посмотреть несколько руководств, чтобы помочь себе начать работу.

Преимущество этого программного обеспечения заключается в том, что оно является относительно простым инструментом проектирования печатных плат. Он выходит за рамки плат Arduino и Raspberry Pi, но по-прежнему может служить той же цели, что и инструмент, такой как Circuit.io, для тех, кто хочет его изучить.

3. KiCad EDA Arduino Wiring Diagram Maker

KiCad — это кросс-платформенный пакет автоматизации проектирования электроники с открытым исходным кодом для разработки печатных плат и принципиальных схем. Этот инструмент может создавать точные макеты печатных плат с использованием набора компонентов и даже имеет инструмент 3D-просмотра, чтобы вы могли проверять проектируемые печатные платы. Конечно, у него также есть инструмент для рисования схем, который хорошо подойдет для ваших чертежей схем Raspberry Pi и Arduino.

Одна из самых сильных сторон KiCad заключается в том, что он имеет открытый исходный код, что позволяет частным пользователям создавать свои собственные компоненты для приложения. В результате вы можете найти бесчисленное количество пакетов компонентов для KiCad, которые можно загрузить бесплатно. Как и Altium Circuit Maker, KiCad может показаться немного пугающим, когда вы только начнете работать с ним, и вам будет полезно потратить время на изучение его перед тем, как приступить к работе.

KiCad работает на Windows, macOS, Linux и множестве других операционных систем, и вы даже можете загрузить исходный код программного обеспечения, чтобы внести в него изменения самостоятельно.

4. Приложение Libre PCB Arduino Schematic Diagram

Как и KiCad, Libre PCB имеет открытый исходный код, бесплатный для использования и дополняет Libre CAD. Этот инструмент предлагает многие из тех же функций, что и Altium Circuit Maker, включая множество компонентов, доступных для использования при проектировании новых печатных плат. Наряду с этим Libre PCB работает на Linux, Windows и macOS.

Одним из лучших аспектов Libre PCB является документация, доступная в Интернете. Руководство по началу работы на основном веб-сайте охватывает все, что вам нужно знать, чтобы начать работать над своими собственными принципиальными схемами Arduino, не утомляя вас ненужной информацией.

5. Инструмент Easy EDA для проектирования печатных плат

Easy EDA — это онлайн-инструмент и загружаемое настольное приложение, и обе версии инструмента работают одинаково. Это отлично подходит для тех, кто хочет использовать свое программное обеспечение EDA без подключения к Интернету. И, как и другое программное обеспечение для рисования схем в этом списке, Easy EDA имеет собственную библиотеку компонентов, наполненную такими элементами, как Raspberry Pi и Arduinos.

В будущем Easy EDA предложит услуги премиум-класса, а это означает, что со временем этот инструмент будет улучшаться. Это хорошая новость для тех, кто ищет свой первый EDA, особенно с учетом того, что Easy EDA разработан с учетом легкости и простоты, но вам все равно нужно будет прочитать ресурсы, которые поставляются с инструментом, чтобы разобраться с ним.

Сравнение бесплатного программного обеспечения для рисования схем Arduino

Приложение для рисования схем, которое вы выбираете для Arduino и Raspberry Pi, не всегда влияет на результаты, которые вы можете получить с его помощью. Каждый из инструментов в этом списке работает по-разному, а это означает, что вам придется следовать разными путями, когда вы развиваете свои навыки с ними.

Для тех, кто ищет самый простой инструмент, Circuit.io — отличный выбор. Это приложение требует очень небольшого обучения и имеет интерфейс перетаскивания, но вы не можете создавать схемы для создания собственных печатных плат с его помощью. Easy EDA, возможно, является самым простым инструментом для проектирования печатных плат, поэтому за последние несколько лет его популярность растет.

В конце концов, стоит попробовать эти инструменты на себе, чтобы понять, какой из них подойдет вам лучше всего. Все они бесплатны и легкодоступны, так что вам не потребуется слишком много усилий, чтобы попробовать каждую из них, прежде чем погрузиться в их изучение.

Премиум-конструкторы схем для Arduino и Raspberry Pi

Хотя в этой статье основное внимание уделяется бесплатным создателям схем, некоторые премиум-варианты все же стоит упомянуть. Плата за такие инструменты открывает двери для новых функций, а также гарантирует, что вы можете получить поддержку и совет от профессионалов, если вам понадобится помощь.

  1. Fritzing Circuit Diagram Maker : Fritzing — один из самых популярных производителей принципиальных схем Arduino с выпусками для macOS, Windows и Linux. Этот инструмент очень доступен, и деньги, которые вы платите за него, идут на улучшение программного обеспечения и документации, которая поставляется с ним.
  2. Fusion 360 (EAGLE) Arduino Wiring Diagram Maker : Fusion 360 является одним из основных продуктов в пространстве САПР, а инструмент для создания схем EAGLE, который поставляется с ним, может выполнять работу бесплатных опций из нашего списка. Fusion 360 далеко не дешев, но цена может быть оправдана для тех, кто хочет стать профессиональным проектировщиком печатных плат. Вы можете начать изучать советы по Fusion 360, чтобы начать работу, когда вы научитесь использовать это сложное программное обеспечение.

Выберите правильное приложение для создания схематических диаграмм для Arduino, Raspberry Pi и других SBC

Создание подробных и точных чертежей схем для Arduino, Raspberry Pi и других SBC еще никогда не было таким простым. Вы можете найти бесплатное программное обеспечение для выполнения этой работы в Интернете, а на таких веб-сайтах, как YouTube, есть бесчисленное множество руководств, которые помогут вам изучить программное обеспечение, которое вы хотите использовать.

Бесплатная программа для рисования схем Arduino

Arduino

6 месяцев назад

Кашиф

Arduino — это электронная плата, с помощью которой мы можем разрабатывать несколько проектов. Arduino нацелен на аудиторию новичков, учителей и учащихся, поэтому большинство из нас, работающих с Arduino, не имеют предыдущего опыта, что иногда вызывает трудности при переходе к аппаратной части.

Прежде чем разработать прототип проекта, необходимо проделать большую работу. Создание схем и моделирование проектов Arduino помогает нам виртуально проверять вывод разработанных схем. Доступно множество программ и инструментов, которые могут имитировать платы Arduino, здесь мы перечислим некоторые популярные бесплатные программы для создания схем Arduino.

Бесплатная программа для рисования схем Arduino

Принципиальные схемы играют важную роль в процессе проектирования. Специально разработанная принципиальная схема дает пользователю возможность спланировать схему, прежде чем мы перейдем к аппаратной части. Это поможет лучше понять схемы, сэкономив при этом много времени и дополнительных усилий при отладке схем.

Вот список всех лучших бесплатных программ для создания схем, доступных для Arduino:

  1. Tinkercad
  2. EasyEDA
  3. Circuito.io
  4. Вокви
  5. Кикад

1. Tinkercad

Tinkercad — это онлайн-инструмент для проектирования и моделирования схем Arduino. Он не только имитирует программу Arduino, но и дает нам полную схему одним щелчком мыши. Преимущество Tinkercad в том, что мы также можем легко загружать схемы в различных форматах файлов.

Он имеет интерактивный редактор схем, в котором пользователи могут создавать свои проекты и делиться ими с кем угодно, используя единую ссылку на свой проект. Tinkercad доступен почти на 16 языках, и для запуска вашей первой симуляции Arduino требуется только компьютер с подключением к Интернету. Вот некоторые основные особенности схемы Tinkercad:

  • Бесплатно
  • Доступен симулятор кода Arduino
  • Бесплатные схемы в PDF
  • Доступно несколько библиотек Arduino
  • Доступно
  • блоков кода для улучшения опыта кодирования Arduino
  • Облачное резервное копирование проектов

Чтобы получить доступ к редактору Tinkercad, нажмите здесь.

2. EasyEDA

EasyEDA также является онлайн-инструментом для проектирования схем Arduino, но его настольное автономное приложение также доступно, если кто-то хочет использовать его без подключения к Интернету. Нет необходимости устанавливать какое-либо программное обеспечение, нам просто нужен браузер, чтобы начать создавать схемы Arduino. Он имеет тысячи проектов Arduino с открытым исходным кодом, которые могут сэкономить много вашей работы.

Одной из основных функций, предлагаемых EasyEDA, является функция проектирования печатных плат в реальном времени. Если вы хотите преобразовать свои схемы в прототип печатной платы в реальном времени, EasyEDA сделает всю работу и спроектирует многослойную печатную плату всего за несколько долларов. JLPCB — известная платформа для разработки печатных плат EasyEDA. Ниже перечислены некоторые основные функции EasyEDA:

  • Просто и легко
  • Мощные возможности рисования
  • Обмен онлайн
  • Проектирование печатных плат в реальном времени
  • Несколько проектов с открытым исходным кодом
  • API предоставил
  • Схемы захвата
  • Схема печатной платы

EasyEDA можно открыть, нажав здесь.

3. Circuito.io

Circuito.io — это веб-инструмент для создания схем и моделирования, предназначенный для пользователей, начинающих работу с Arduino и другими платами контроллеров. Это приложение состоит из трех основных разделов: редактора, в котором мы можем создавать нашу схему, редактора кода, где мы можем писать код Arduino или использовать предложения, которые он предоставляет, и последний раздел — это область руководства, которая помогает в создании проекта Arduino.

Одной из основных особенностей Circuito.io является то, что он поставляется с широким набором предварительно запрограммированных компонентов, которые мы можем использовать в нашей схеме. Мы также можем редактировать код этих компонентов, но в большинстве случаев люди смогут найти то, что ищут. Вот некоторые потенциальные функции Circuito.io:

  • Компоненты с возможностью простого перетаскивания
  • Разработка схем в реальном времени
  • Список всех компонентов вместе со ссылкой на покупку
  • Индивидуальное руководство по проекту
  • Пошаговая инструкция по подключению
  • Аппаратное моделирование Arduino

Чтобы открыть Circuito. io, нажмите здесь.

4. Wokwi

Wokwi — электронный онлайн-симулятор Arduino. Он специально разработан для моделирования плат Arduino вместе с платами на основе ESP32 IoT. Wokwi поддерживает несколько плат Arduino. Нам не нужно ждать загрузки компонентов; они находятся всего в одном клике. Wokwi может легко отлаживать ошибки в коде или схемах Arduino. У Wokwi есть готовые проекты с обширной онлайн-поддержкой и сообществом. Вот некоторые основные функции, которые предлагает Wokwi:

  • Моделирование WiFi и IoT
  • Виртуальный логический анализатор
  • Расширенная отладка
  • Имитация SD-карты
  • Улучшает навыки кодирования

Чтобы получить доступ к Wokwi, нажмите здесь.

5. KiCad

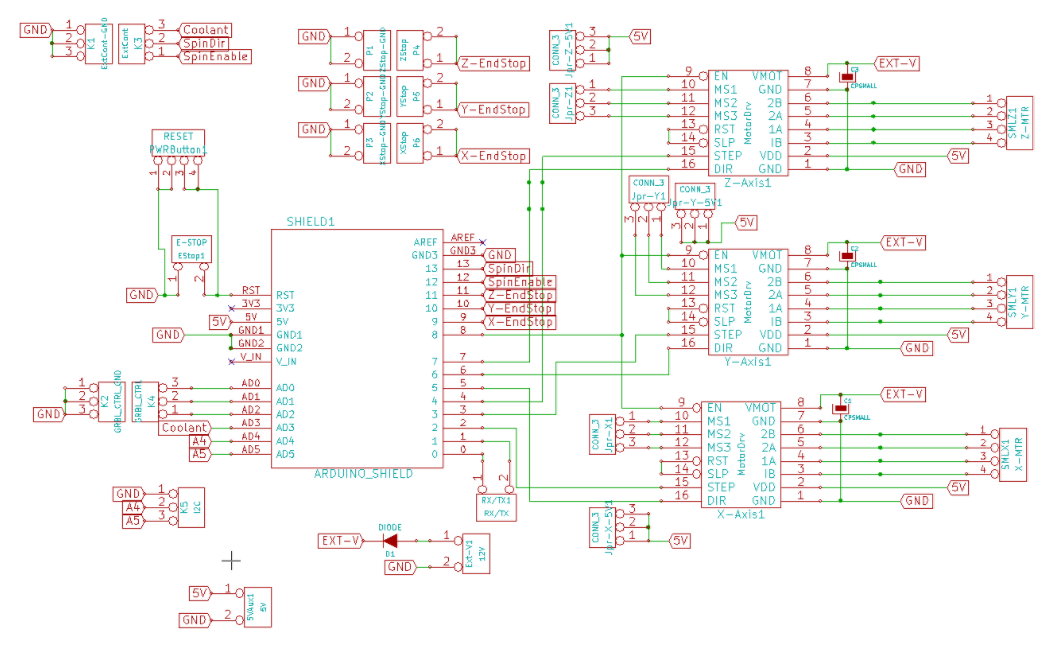

KiCad — это кроссплатформенное бесплатное приложение для разработки принципиальных схем и печатных плат. Это инструмент с открытым исходным кодом для проектирования печатных плат и принципиальных схем. Помимо создания точных топологий печатных плат, этот инструмент также предоставляет инструмент 3D-просмотра для проверки проектов. Кроме того, он оснащен инструментом для рисования схем, который идеально подходит для рисования принципиальных схем для плат Arduino.

Как пакет программного обеспечения с открытым исходным кодом, KiCad предлагает ряд преимуществ, включая возможность для пользователей создавать свои собственные компоненты. Поэтому в Интернете можно найти множество бесплатных пакетов компонентов для KiCad. KiCad доступен для нескольких ОС, таких как Windows, macOS и Linux. Некоторые потенциальные функции KiCad:

  • KiCad является бесплатным и открытым исходным кодом
  • Возможны схемы от простых до сложных
  • 3D-вид схемы
  • Тысячи библиотек компонентов KiCad доступны
  • Схема печатной платы
  • Плата Arduino
  • поддерживает специальный экран

Чтобы загрузить KiCad, щелкните здесь.

Заключение

Схемы являются важной частью разработки проекта прототипа с помощью Arduino, поскольку они иллюстрируют желаемый путь и план проекта.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
