Блок питания 12 вольт схема: поэтапная инструкция для самостоятельного изготовления

Схема стабилизированного блока питания на 12 вольт

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Как сделать выпрямитель и простейший блок питания.

Поиск данных по Вашему запросу:

Схема стабилизированного блока питания на 12 вольт

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Блок питания 12В 10А
• Блок питания 12В 5А
• Схема блок питания 12 вольт 5 ампер
• Простой блок питания
• Блок питания на 12 В своими руками — схема и пошаговая инструкция выполнения работ
• Блок питания своими руками
• Схема блок питания 12 вольт 5 ампер
• Схемы блоков питания своими руками
• Простой БП для трансивера

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: МОЩНЫЙ САМОДЕЛЬНЫЙ ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ (power supply unit)

Блок питания 12В 10А

Всем радиолюбителям привет, в этой статье хочу представить вам блок питания с регулировкой напряжения от 0 до 12 вольт. На нем очень легко выставить нужное напряжение, даже в милливольтах. Схема не содержит никаких покупных деталей – всё это можно вытащить из старой техники, как импортной, так и советской. Диод Шоттки. Конденсатор С2 нужно брать с большой емкостью, например чтобы подключать к блоку питания усилитель и чтобы напряжение не проваливалось на низких частотах. Транзистор VT2 лучше установить на небольшой радиатор.

Потому что при длительной работе он может нагреться и сгореть, у меня уже 2 штуки сгорело, пока не поставил приличный по размерам радиатор. Резистор R1 можно ставить постоянный он большой роли не играет. Сверху на корпусе есть переменный резистор, которым регулируется напряжение, и красный светодиод, который показывает есть ли напряжение на выходе БП. На выходе устройства, чтобы постоянно не прикручивать проводки к чему-нибудь, я припаял крокодильчики – с ними очень удобно.

Схема не требует никаких настроек и работает надёжно и стабильно, ее действительно может сделать любой радиолюбитель. Спасибо за внимание, всем удачи! Автор: Игорь. Схема, фото и описание сборки устройства.

Теория и практика. Все права защищены.

Блок питания 12В 5А

Мощный 12 вольтовый блок питания, описываемый в этой статье, на сегодняшний день имеет большую востребованность, это связано с тем, что очень много различной аппаратуры и электронных устройств требуют стабилизированного, 12 вольтового питания с большим током потребления до 10 Ампер. Это такие потребители как мощные светодиодные ленты, автомобильные магнитолы которые используются в стационарных условиях, радиолюбительские конструкции и различные электрические инструменты. Схема 12 вольтового блока питания очень проста, так как для стабилизации напряжения и хорошей фильтрации помех, используется интегральный стабилизатор на микросхеме КРЕН8Б. Для увеличения выходного тока применён мощный биполярный транзистор TIP, падение напряжения на транзисторе в пределах 0,5 вольта, компенсируется диодом VD2, включенным в цепь средней ножки стабилизатора, тем самым поднимая напряжение на выходе микросхемы на нужные нам пол вольта.

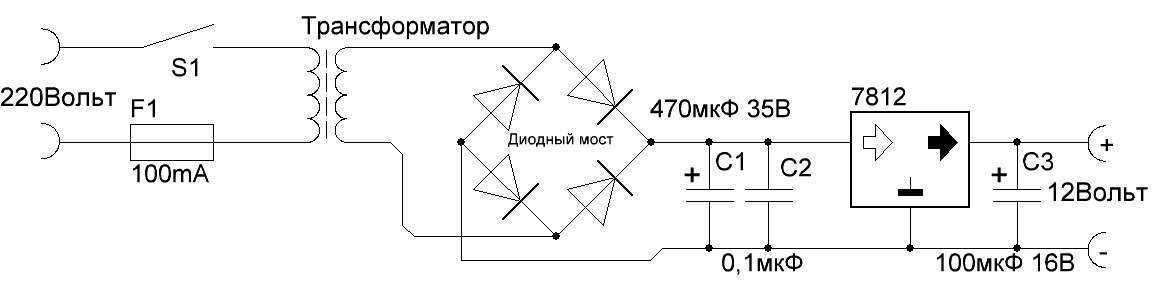

Простая схема стабилизированного источника питания на 12 вольт 0,5 ампер на стабилизаторе LM Сетевое напряжение.

Схема блок питания 12 вольт 5 ампер

Простой и надежный блок питания своими руками при нынешнем уровне развития элементной базы радиоэлектронных компонентов можно сделать очень быстро и легко. При этом не потребуются знания электроники и электротехники на высоком уровне. Вскоре вы в этом убедитесь. Изготовление своего первого источника питания довольно интересное и запоминающееся событие. Поэтому важным критерием здесь является простота схемы, чтобы после сборки она сразу заработала без каких-либо дополнительных настроек и подстроек. Следует заметить, что практически каждое электронное, электрическое устройство или прибор нуждаются в питании. Отличие состоит лишь в основных параметрах — величина напряжения и тока, произведение которых дают мощность. Изготовить блок питания своими руками — это очень хороший первый опыт для начинающих электронщиков, поскольку позволяет прочувствовать не на себе различные величины токов, протекающих в устройствах.

Простой блок питания

Для проверки работы отдельных блоков бытовых приборов домашнему мастеру может понадобиться напряжение 12 вольт как постоянного, так и переменного тока. Подробно разберем оба случая, но вначале необходимо рассмотреть еще одну величину электроэнергии — мощность, которая характеризует способность устройства надежно совершить работу. Автомобильный аккумулятор обладает большим резервом мощности для задач компьютера, а вот блок питания ПК при таком же напряжении 12 вольт абсолютно не пригоден для раскрутки стартера, он просто сгорит. Способы получения постоянного напряжения. Из гальванических элементов батареек.

К списку Источник питания 12 В 20 А.

Блок питания на 12 В своими руками — схема и пошаговая инструкция выполнения работ

Полезные советы. Простой регулируемый блок питания 1, Вольт. Простой блок питания Схема, описание работы, готовые модули. Блок питания своими руками. Простой регулируемый стабилизированный

Блок питания своими руками

Блок питания нужен всем. Тем более нет на это желания, когда точно знаешь, что без дела валяется исправный понижающий трансформатор. Вот его-то мы и приспособим давать чистые девять вольт. Блок питания собран уже бессчетное количество раз. При правильном монтаже и исправных компонентах запускается всегда. Допускаются отклонения в номиналах элементов. Даташит на всю Lю серию стабилизаторов. Называется он так оттого, что понижает переменное розеточное напряжение вольт в переменное же другого напряжения.

Как сделать блок питания на 12В своими руками В основном блоки питания имеют выходное напряжение от 12 до 36 вольт. модели блока питания на регулируемый (импульсный) и нерегулируемый ( стабилизированный).

Схема блок питания 12 вольт 5 ампер

Схема стабилизированного блока питания на 12 вольт

Простой и надежный блок питания своими руками при нынешнем уровне развития элементной базы радиоэлектронных компонентов можно сделать очень быстро и легко. При этом не потребуются знания электроники и электротехники на высоком уровне. Вскоре вы в этом убедитесь. Изготовление своего первого источника питания довольно интересное и запоминающееся событие.

Схемы блоков питания своими руками

ВИДЕО ПО ТЕМЕ: КАК СДЕЛАТЬ РЕГУЛИРУЕМЫЙ БЛОК ПИТАНИЯ СВОИМИ РУКАМИ

О двух вариантах исполнения: на биполярных и полевых транзисторах. К слову сказать, именно тот конструктив был позже переделан на новую элементную базу и об этом будет рассказано в самом конце. Было решено не уходить от наработанного опыта и использовать то, что было недорого и рядом. Главное в источнике питания – это трансформатор и силовые транзисторы. Теперь транзисторы.. В предыдущем источнике стояло три КТБМ на небольшом радиаторе – это и определило срок службы блока питания, в целом, ибо умер он именно из-за перегрева транзисторов.

Блок питания 12 Вольт позволит осуществить питание практически любой бытовой техники, включая даже ноутбук.

Простой БП для трансивера

Блок питания является вторичным источником энергии для технических устройств, преобразующим напряжение питающей электрической сети в их рабочее напряжение. По принципу преобразования напряжения блоки питания БП подразделяются на два вида:. Если в схеме БП предусмотрен стабилизатор выходного напряжения, то такое устройство называется стабилизированным блоком питания. Основными техническими характеристиками, определяющими возможность использования подобных технических устройств, являются:. Принципиальная схема и принцип работы блока питания зависит от вида устройства, и поэтому необходимо рассмотреть их отдельно:.

Всем нам известно, что блоки питания сегодня являются неотъемлемой частью большого количества электрических приборов и осветительных систем. Без них наша жизнь нереальна, тем более экономия электроэнергии способствует эксплуатации этих приборов.

В основном блоки питания имеют выходное напряжение от 12 до 36 вольт.

Блок питания 12в 20а схема

Доброго времени суток форумчане и гости сайта Радиосхемы! Желая собрать приличный, но не слишком дорогой и крутой блок питания, так чтоб в нём всё было и ничего это по деньгам не стоило, перебрал десятки вариантов. В итоге выбрал лучшую, на мой взгляд, схему с регулировкой тока и напряжения, которая состоит всего из пяти транзисторов не считая пары десятков резисторов и конденсаторов. Тем не менее работает она надёжно и имеет высокую повторяемость. Эта схема уже рассматривалась на сайте, но с помощью коллег удалось несколько улучшить её.

Я собрал эту схему в первоначальном виде и столкнулся с одним неприятным моментом. При регулировке тока не могу выставить 0.1 А – минимум 1.5 А при R6 0.22 Ом. Когда увеличил сопротивление R6 до 1.2 Ом – ток при коротком замыкании получился минимум 0.5 А. Но теперь R6 стал быстро и сильно нагреваться.

Тогда задействовал небольшую доработку и получил регулировку тока намного более шире. Примерно от 16 мА до максимума. Также можно сделать от 120 мА если конец резистора R8 перекинуть в базу Т4. Суть в том, что до падения напряжения резистора добавляется падения перехода Б-Э и это дополнительное напряжение позволяет раньше открыть Т5, и как следствие – раньше ограничить ток.

Рекомендуем такой вариант схемы с мультисима. Добавлен резистор (R9 100 Ом) в базу Т5 (Q5) для ограничения тока при крайнем левом положении резистора R8 (470 Ом). Регулирует от 10 мА до максимума.

На базе этого предложения провёл успешные испытания и в итоге получил простой лабораторный БП. Выкладываю фото моего лабораторного блока питания с тремя выходами, где:

• 1-выход 0-22в
• 2-выход 0-22в
• 3-выход +/- 16в

Также помимо платы регулировки выходного напряжения устройство было дополнено платой фильтра питания с блоком предохранителей.

Что получилось в итоге – смотрите далее:

Отдельная благодарность за улучшение схемы – Rentern. Сборка, корпус, испытания – aledim.

Обсудить статью ЛУЧШИЙ САМОДЕЛЬНЫЙ БЛОК ПИТАНИЯ

После того как купил себе компрессор для накачки колес, то решил купить и блок питания (БП) на 12 вольт, но достаточно мощный, чтобы обеспечил мои потребности в гараже по данному напряжению. Компрессор потребляет 15А, поэтому с запасом должно хватить по минимуму 20А. На этом значении нагрузки и остановился.

Начал поиски решения задачи.

Использовать понижающий трансформатор, а потом к нему собирать схему для выпрямления напряжения, не захотел. Да и на такой ток, БП с трансформатором был бы тяжел, а хотелось более компактный.

Значит БП должен быть импульсным. Но опять же, собирать самому схему, не было ни желания, ни хотения. Я бы с удовольствием начал изобретать “велосипед”, но зачем? Когда есть готовые решения. Разработку “велосипеда” отложил на следующий раз.

))

Заказал на Ибее импульсный БП на 12 вольт на 20 А.

И через пару недель он пришел.

Пока не спрятал его в корпус, то просто присоединил к нему провода и внешнюю розетку и испытал. При старте выдал напряжения 11.9 в.

Далее проверил его работоспособность с нагрузкой.
Подбил компрессором давление в колесах. Компрессор работает нормально, питания ему хватает.
Дальше планирую его разместить в корпусе, где еще будет тройник с авторозетками, а так же сделаю питание 5 в. Может быть и что-то похожее на лабораторный блок питания. Но это планы. Пока же ищу корпус, где всё что задумал разместить.

В радиолюбительской практике нередко возникает необходимость в мощном источнике питания с выходным напряжением автомобильной бортовой сети. На рис.1 приведена принципиальная схема такого блока питания.

Вторичная обмотка трансформатора должна быть рассчитана на ток 20 А и напряжение 20 В. Диоды моста устанавливаются на радиаторах, лучше использовать силовые диоды с барьером Шоттки. Диоды должны быть на рабочее напряжение не ниже 50 вольт и рабочий ток не менее 20 ампер. Стабилизатор с защитой от замыканий выполнен на транзисторах VT1. VT7. Выходное напряжение устанавливается подстроечным резистором 1ком. Усилитель сигнала ошибки выполнен на дифференциальном каскаде VT6, VT7. Повторитель на составном транзисторе VT5 управляет регулирующими транзисторами VT1. VT4, в эмиттерные цепи которых включены выравнивающие резисторы 0,12 Ом, обеспечивающие равномерное распределение тока по всем четырем транзисторам (по 5 А на каждый).

Печатная плата устройства показана на рис.2. Сетевой выпрямитель, фильтрующие конденсаторы и транзисторы VT1. VT4 установлены вне платы. Коллекторы VT1. VT4 гальванически соединены с корпусом, что позволяет использовать шасси в качестве радиатора без изолирующих прокладок.

В качестве VT1. VT4 можно использовать КТ819, VT5 – КТ827, VT6 и VT7- КТ814. Все – с любой буквой.

Цепь питания постоянного тока 12 вольт 10 ампер 25 403 просмотра

В этом руководстве мы продемонстрируем простую, легкую и недорогую конструкцию электронной схемы. Цепь питания 12В 10А. Источники питания 12 В постоянного тока — это основные источники питания с входом переменного тока и выходным напряжением 12 В постоянного тока. Выходное напряжение изменяется в зависимости от входного напряжения и нагрузки. Эти блоки питания дешевы и очень надежны.

В схеме используются два TIP2955, PNP-транзистор и стабилизатор напряжения LM7812 IC с радиатором для повышения выходной мощности.

Buy From Amazon

Hardware Components

The following components are required to make a 12V Power Supply Circuit

1921 1, 19 212111. 0021 10 мкф, 470 мкф, 47000 мкф

S.no	Components	Value	Qty
1	Voltage regulator IC	LM7812	1
2	Transistor	TIP2955	2
3	Transformer	230/12V 10A	1
4	Bridge Rectifier	10A 50 PIV	1
5	Резистор	0,1 Ом 5W	3
6	Предохранитель	1A, 10A	1, 1
	1, 1
	1
8	Поставка переменного тока	230V	1

9

LM7812 PINATE

114 LM7812 PINATE114 LM7812 PINOT114 LM7812.

TIP2955 Распиновка

Для получения подробного описания цоколевки, размеров и технических характеристик загрузите техническое описание TIP2955

Цепь питания 12 В

Принцип работы

Трансформатор с 230 В на 12 В, 10 А используется для понижения основного напряжения. Диод на 10 ампер выпрямляет напряжение, поступающее от трансформатора, а конденсаторы используются для фильтрации сигнала напряжения.

Схема содержит микросхему регулятора напряжения LM7812. LM7812 относится к серии LM78xx, в которой исправлена ​​схема микросхемы стабилизатора выходного положительного напряжения.

Максимальный выходной ток микросхемы составляет 1,5 А, следовательно, мы использовали два TIP29.55 транзисторов для увеличения выходного тока до 10А. Два предохранителя на 1 А и 10 А используются для защиты ИС, транзисторов и различных компонентов схемы от перегрузки по току. Старайтесь использовать соответствующие радиаторы с ИС и транзисторами, чтобы избежать перегрева.

Применение и использование

Источники питания 12 В 10 А используются в нескольких цифровых устройствах, таких как:

• ЖК-экраны
• DVD-плееры
• Жесткие диски
• Audio Gear и большинство других цифровых устройств

Похожие сообщения:

Простая схема питания 12 В, 3 А

2 месяца назад 7 месяцев назад от Ayesha Khan

7066 просмотров

Введение:

Каждое электронное устройство должно питаться от источника переменного или постоянного тока. Чтобы удовлетворить требования к источнику питания постоянного тока, мощность переменного тока преобразуется в постоянный ток с помощью простых схем, что дает на выходе неизменную и полностью контролируемую мощность постоянного тока. Регулируемые источники питания также известны как линейные источники питания.

Простая схема регулируемого источника питания в основном состоит из обычного источника питания с устройством, которое регулирует выходное напряжение в соответствии с требованиями. Здесь мы создадим схему с диапазоном выходного напряжения до 12 В и выходным током до 3 А, которую можно использовать в приложениях, требующих выходного тока до 3 А. Это простая встроенная схема, состоящая из нескольких блоков, подробное объяснение которых приведено ниже.

Купить на Amazon

Hardware Component

The following components are required to make a 12V Power Supply Circuit

S.No	Components	Value	Quantity
1.	Transformer		1
2.	Мостовой выпрямитель	5A	1
3.	Zener Diode	12V	1
4.	Transistor	2N3055	1
5.	Resistor	680 Ohms	1
6.	Electrolyte Capacitor	5000uF	1
7	Керамический конденсатор	0,01 мкФ	1

0007

Цепь источника питания 12 В

Описание работы:

В схеме используются трансформатор, мостовой выпрямитель, транзистор 2N3055, стабилитрон и несколько пассивных компонентов. Схема на выходе даст постоянное напряжение 12В и ток до 3А.

Трансформатор представляет собой электрическое устройство, которое по принципу электромагнитной индукции передает энергию от одной цепи к другой без изменения частоты. Трансформатор является основной частью источника питания, который получает 230 В переменного тока на первичной обмотке и понижает его до 12 В переменного тока на вторичной обмотке. Следующий блок в последовательности представляет собой мостовой выпрямитель, в котором используются диоды для преобразования мощности переменного тока в постоянный посредством однополупериодного или двухполупериодного выпрямления. Выход трансформатора подается на мостовой выпрямитель, который преобразует сигнал переменного тока в пульсирующий сигнал постоянного тока. Выходной сигнал постоянного тока имеет фиксированную полярность, а его величина зависит от времени.

Прежде чем продолжить, пульсирующий сигнал постоянного тока, полученный от выпрямителя, фильтруется с помощью конденсатора, чтобы получить непульсирующий сигнал постоянного тока. Следующий блок известен как регулятор напряжения, который состоит из стабилитрона и резистора. Резистор работает как источник ограничения тока, а стабилитрон работает как источник ограничения напряжения. Стабилитрон не может ограничивать напряжение при малой мощности, поэтому требуется резистор. Далее используется транзистор 2N3055, который работает как усилитель тока, получая опорное напряжение от стабилитрона, работающего в схеме усилителя с общей базой. Последний блок устраняет пульсации непульсирующего сигнала постоянного тока с помощью конденсатора, и, наконец, на выходе достигается постоянное напряжение постоянного тока без пульсаций.

Области применения:

Блок питания 12 В используется во многих приложениях, некоторые из них перечислены ниже:

• В большинстве цифровых устройств используется питание 12 В, таких как DVD-плееры, аудиоаппаратура, ЖК-экраны, жесткие диски и т. д.
• Сотовые телефоны , фонари и электромобили также используют источник питания постоянного тока для работы.
