Содержание

Робот-жук мини | CUSTOMELECTRONICS.RU

Упрощенная версия предыдущей разработки с использованием исключительно компонентов, предназначенный под монтаж в отверстия.

Описание устройства

Основная цель разработки устройства — демонстрация возможностей схемотехники на простых дискретных компонентах.

Робот-жук представляет из себя печатную плату с закрепленной на ней мотор-рамой и двумя аккумуляторами формата 18650. В торцевой части установлены два концевых выключателя, которые позволяют детектировать столкновение с препятствием. Сразу после включения питания жук начинает двигаться вперед до столкновения с препятствием. При столкновении происходит остановка. Затем, после паузы, робот объезжает назад, поворачивается на небольшой угол, делает паузу и снова возобновляет движение.

Все собрано на простых выводных компонентах с применением 3D-печати.

Общий вид робота-жука мини

Принципиальная схема

Картинка кликабельна:

Принципиальная схема робота-жука

Питание подключается к разъему XS1 и может быть отключено джампером на разъеме XP1.

Все движение управляется в первую очередь с триггера на микросхеме DD5A. В начальном состоянии его прямой выход установлен в ноль и комбинация сигналов на выходах микросхемы DD4 формирует набор состояний, при котором оба двигателя вращаются вперед.

При замыкании любого из концевых выключателей, выход триггера устанавливается в единицу. Сигнал TimerRes запускает тактовый генератор CLOCK SOURCE, а сигнал CounterEnable разрешает работу счетчика DD3. С каждым тактом генератора изменяется состояние выходов счетчика и происходит изменение состояния выходов логических элементов таким образом, что выполняется последовательность действий: остановка -> движение назад -> остановка -> поворот -> остановка -> движение вперед.

В момент возобновления движения вперед, через транзистор VT1 происходит изменение состояние триггера. Тактовый генератор и триггер отключаются до повторного столкновения с препятствием.

Также в схеме присутствует блок PWM, выполненный по типовой схеме включения NE555 в режиме генератора ШИМ-сигнала. Это позволяет регулировать скорость вращения двигателей через специальный вход драйвера L293.

Сборочный чертеж

Плата разработана таким образом, что ее можно сделать односторонней. В этом случае достаточно будет установить несколько перемычек показанных на чертеже. Если плата двухсторонняя, то паять перемычки, конечно, не надо.

Робот-жук мини. Сборочный чертеж

В конце статьи можно найти гербер-файлы для изготовления двухсторонней печатной платы с маской и шелкографией, но ее также легко можно изготовить в домашних условиях в одностороннем варианте.

Список компонентов

Для сборки устройства потребуются следующие компоненты и материалы:

  1. R1,R12,R13,R20 — резисторы, MF-0.125-10k, 4шт
  2. R2 — резистор, MF-0.125-68k, 1шт
  3. R3,R7-R11,R14-R19 — резисторы, MF-0.125-1k, 12шт
  4. R4 — резистор, 1Вт, 1Ом, 1шт
  5. R5, R6 — резисторы подстроечные, CA9MV 100k, 2шт
  6. C1,C2,C5,C8-C10,C12-C15 — конденсаторы, X7R, 0.1uF, 10%, 50V, 10шт
  7. C3,C6 — конденсаторы, X7R, 0. 01uF, 10%, 50V, 2шт
  8. C4 — конденсатор электролитический, 10uF-16V, 1шт
  9. C7,C11 — конденсаторы электролитические, 470uF-16V, 2шт
  10. DA1 — микросхема, DIP-16, L293DNE, 1шт
  11. DD1,DD2 — микросхемы, DIP-8, NE555P, 2шт
  12. DD3 — микросхема, DIP-16, CD4017BE, 1шт
  13. DD4 — микросхема, DIP-14, CD4001BE, 1шт
  14. DD5 — микросхема, DIP-14, CD4013BE, 1шт
  15. VD1-VD8 — диоды, 1N4004, 8шт
  16. VT1 — транзистор, TO-92, BC547BTA, 1шт
  17. HL1-HL9 — светодиоды, 3мм, FYL-3014ED1A, 9шт
  18. XP1,XP2 — вилка на плату, PLS-40, 6 контактов
  19. XS1-XS5 — клеммы, DG340-3.81-02P, 5шт
  20. Держатели батарей, LiIon, 18650, 2шт
  21. Микропереключатели, KMSW-12, 2шт
  22. Джамперы, 2.54, 2шт
  23. Панельки DIP-8, SCS-8, 2шт
  24. Панельки DIP-16, SCS-16, 2шт
  25. Панельки DIP-14, SCS-14, 2шт
  26. Ручки к CA9V, CA9MA5, 2шт
  27. Винт М3х60, 3шт
  28. Винт М3х8, 2шт
  29. Винт М3х10 с головкой в потай, 2шт
  30. Колеса, 2шт
  31. Двигатели с редукторами, 2шт
  32. Печатная плата, 1шт (ссылка на скачивания гербер-файлов в конце статьи)
  33. Держатель двигателей (ссылка на скачивания stl-модели будет в конце статьи)
  34. Термоусадочная трубка, монтажный провод, кабельные стяжки

Сборка и настройка устройства

Вот так выглядит печатная плата полностью собранного устройства:

Робот-жук мини.

Печатная плата с лицевой стороны

Робот-жук мини. Печатная плата с обратной стороны

Очень скоро мы добавим более подробные инструкции по механической сборке устройства с фотографиями. Для этого потребуется указанный в списке крепеж и одна немного печати на 3D-принтере.

Ссылки для скачивания

Исходные файлы для сборки устройства можно скачать по ссылкам ниже:
Гербер-файлы для изготовления печатной платы
STL-модель для изготовления держателя двигателей и батарей

NSHL468BNC – кабельный тестер – sxemy-podnial.net

NSHL468BNC — кабельный тестер. Внешний вид

Предлагаю Вашему вниманию схему кабельного тестера NSHL468BNC, которую я недавно «поднял» с этого аппарата, приобретённого нашей фирмой для своих нужд. Как видно схема этого кабельного тестера проще и изящнее, чем у прозвонки Multi-Purpose, хотя и построены они по одному принципу. В кабельном тестере NSHL468BNC нет «хитрой» микросхемы, которая управляет работой счётчика CD4017BE. Задающий генератор выполнен на двух биполярных транзисторах, построенный по схемотехнике ТТЛ микросхем в классическом включении.

Первый логический элемент — это транзистор Q1 с резисторами R1 и R2 в обратной связи, включен по схеме усилителя. Второй логический элемент — это транзистор Q2, включен по схеме инвертора. Положительная обратная связь этого генератора — конденсатор C3. Остальные резисторы задают рабочие токи генератора. Очень интересное применение такой схемотехники, позволило разработчикам избежать ещё одной микросхемы для задающего генератора. Хотя и не понятно, зачем был введён режим S — «медленно». Да ещё и установлен хлипкий переключатель рода работ SB1, не внушающий своей конструкцией долгой работы.

NSHL468BNC — кабельный тестер. Схема

Так же, мне не понятно, зачем в этих аппаратах устанавливают диод последовательно с гальваническим элементом. От чего он защищает батарею? И почему индикаторные светодиоды HL1..HL9 в обеих платах не зашунтированы диодами, включенными в обратном включении? Ведь, если в проверяемом кабеле будут оборваны 1, 2 и 4 жилы, то тестер покажет, что он полностью не исправен! Так же, я бы поставил токоограничивающие резисторы, сопротивлением, примерно в 200 Ом в разрыв цепей между индикаторными светодиодами и выходами микросхемы U1.


И почему, задействовали для прозвонки кабелей BNC выход 9 (вывод 11) счётчика? Ведь импульсы на этом выходе «выскакивают» один в 3..5 секунд! Не проще ли, цепочку прозвонки кабелей BNC, включить параллельно цепи R6 и HL11, со своим токоограничивающим резистором? А для «красоты» можно было бы к выходу генератора подключить ещё один инвертор на транзисторе и к его коллектору
подключить цепь прозвонки кабелей BNC. И тогда индикаторные светодиоды HL10 и HL11 «перемигивали» бы при исправной цепи.
В общем схема кабельного тестера NSHL468BNC красива и работоспособна.

NSHL468BNC — кабельный тестер. Платы NSHL468BNCкабельный тестерпрозвонка

Схемы тестера витой пары

Схемы тестера витой пары

Несколько вариантов схем тестеров для проверки провода витая пара RJ-45.

На самом деле схема подойдет для проверки любых проводов от 2х штук. То есть схемы предназначены для проверки целостности провода.

Вот схемы которые можно легко найти в интернете.

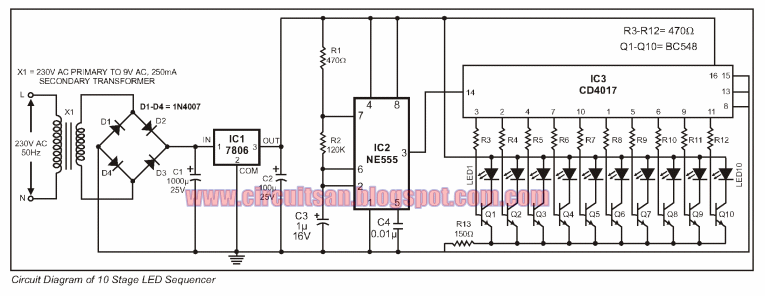

На схемах используется счетчик CD4017BE (КР1561ИЕ8, 74HC4017) для поочередного включения 1-ой из линий. При включении схемы на 3 пине (Q0) микросхемы будет напряжение близкое к питанию. На остальных выводах идущих на разъем RJ-45 будет земля.

При подачи тактового сигнала на 14 пин счетчика, мы будет поочередно подавать питание на каждый провод. На 9 шаге будет питание на выводе 9 (Q8) который сбросит счетчик в начальное состояние подав питание на ногу 15 (MR).

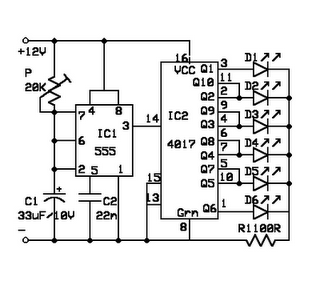

Для генерации сигнала использована таймер NE555. Вы можете установить переменный резистор для регулировки длительности свечения светодиодов. А можете просто заменить часть с таймером на кнопку. При нажатии на кнопку будет сдвигаться счетчик на 1.

В этих схемах при неисправности одного провода будет показано что неисправны два.

Можно использовать более простой вариант.


Нажатие на кнопку будет проверять два провода.

После рассуждений на форуме решил набросать другую схему, с помощью которой можно определить какой именно провод поврежден. Например для гирлянды я использовал 7 проводов, как раз можно легко увидеть какой мне не нужен в случае если один неисправен.

Это укороченный вариант, просто набросок для демонстрации работы. Здесь показано три линии тестирования. Остальные я решил опустить, так как они дублируют эти.

То есть схема состоит из 8 светодиодов и счетчика. По желанию вместо кнопки можно использовать таймер NE555 для генерации сигнала.

При подачи питания на Q0 транзистор Q1 будет закрыт. На базу остальных 7-ми транзисторов Q2-Q8 будет подана земля и они будут открыты. Светодиод D1 будет гореть если линия светодиода и хотя бы одна из 7 других линий целые.

Выключатели на линиях для симуляции обрыва провода, в этих местах на самом деле будет провода. Второй конец провода просто заглушается соединяя все провода вместе.

При копировании материалов ссылка на https://terraideas.ru/ обязательна

12-разрядный светодиодный индикатор уровня А277(К1003ПП1, UAA180, UL1890N)

November 21, 2010 by admin Комментировать »



   Отечественный аналог – микросхема К1003ПП1.

   Другие аналоги: UAA180 (Telefunken), UL1890N (Unitra).

   Светодиодный индикатор уровня с линейной шкалой предназначен для управления линейкой светодиодов (шкалой). Максимальное число светодиодов в шкале – 12, однако их количество может быть и меньшим. В этом случае выходы микросхем можно оставлять свободными или объединять.

   Назначение выводов приведено в табл. 1.3, а основные технические характеристики – в табл. 1.4.

   Таблица 1.3. Назначение выводов

   Номер вывода

   Назначение

   1

   Общий

   2

   Регулировка яркости свечения светодиодов

   3

   Регулировка уровня зажигания 12-го светодиода

   4

   Выход для подключения светодиода

   5

   Выход для подключения светодиода

   б

   Выход для подключения светодиода

   7

   Выход для подключения светодиода

   Номер вывода

   Назначение

   8

   Выход для подключения светодиода

   9

   Выход для подключения светодиода

   10

   «Выход для подключения светодиода

   11

   Выход для подключения светодиода

   12

   Выход для подключения светодиода

   13

   Выход для подключения светодиода

   14

   Выход для подключения светодиода

   15

   Выход для подключения светодиода

   16

   Регулировка уровня зажигания 1 -го светодиода

   17

   Вход

   18

   Напряжение питания

   Схема расположения элементов на плате для типовой схемы включения изображена на рис. 1.4.

   Типовая схема включения приведена на рис. 1.5.

   Схема включения индикатора для режима «бегущая точка» приведена на рис. 1.6.

   Изображение печатной платы приведено на рис. 1.7.

   Рис. 1.4. Схема расположения элементов на плате для типовой схемы включения





   Таблица 1.4. Основные технические характеристики













   Рис. 1.7. Изображение печатной платы





    Литература:
Баширов С.Р., Баширов А.С. – Современные интегральные усилители

12-разрядный светодиодный индикатор уровня А277 (К1003ПП1, UAA180, UL1890N)

Отечественный аналог – микросхема К1003ПП1.

Другие аналоги: UAA180 (Telefunken), UL1890N (Unitra).

Светодиодный индикатор уровня с линейной шкалой предназначен для управления линейкой светодиодов (шкалой). Максимальное число светодиодов в шкале – 12, однако их количество может быть и меньшим. В этом случае выходы микросхем можно оставлять свободными или объединять.

Назначение выводов приведено в табл. 1.3, а основные технические характеристики – в табл. 1.4.

Таблица 1.3. Назначение выводов

Номер вывода Назначение
1 Общий
2 Регулировка яркости свечения светодиодов
3 Регулировка уровня зажигания 12-го светодиода
4 Выход для подключения светодиода
5 Выход для подключения светодиода
б Выход для подключения светодиода
7 Выход для подключения светодиода
Номер вывода Назначение
8 Выход для подключения светодиода
9 Выход для подключения светодиода
10 «Выход для подключения светодиода
11 Выход для подключения светодиода
12 Выход для подключения светодиода
13 Выход для подключения светодиода
14 Выход для подключения светодиода
15 Выход для подключения светодиода
16 Регулировка уровня зажигания 1 -го светодиода
17 Вход
18 Напряжение питания

Схема расположения элементов на плате для типовой схемы включения изображена на рис. 1.4.

Типовая схема включения приведена на рис. 1.5. Схема включения индикатора для режима «бегущая точка» приведена на рис. 1.6.

Изображение печатной платы приведено на рис. 1.7.

Рис. 1.4. Схема расположения элементов на плате для типовой схемы включения

Таблица 1.4. Основные технические характеристики

Рис. 1.5. Принципиальная схема 12-разрядного светодиодного индикатора уровня А277 (К1003ПП1, UAA180, UL1890N).

Рис. 1.7. Изображение печатной платы

Литература:  Баширов С.Р., Баширов А.С. – Современные интегральные усилители.

IC 4017 / CD4017 Лист данных | Распиновка

Когда мы строим 10 светодиодов ходового света для хобби. Часто используют CMOS-IC CD4017.

Почему мы его используем?

CD4017 – один из самых универсальных счетчиков.

Imagine Он может считать до 10 и имеет 10 отдельных выходов. И покажет один выходной контакт для каждого отсчета от 0 до 9.

Потому что этот чип также содержит счетчик и секцию декодера. Это так хорошо.

Не надо просто посмотреть.

Вы должны учиться, выполняя множество схем с использованием 4017.

Ниже!

CD4017 КМОП-декадный счетчик / делитель

А также используется для построения всех видов таймеров, светодиодных секвенсоров и схем контроллеров.

Посмотрите на рисунок ниже – это блок-схема внутренней микросхемы IC 4017 / HCF4017.

Это считается с 5 триггерами D-типа.

Декодирование и управление с помощью 16 инверторов и 15 вентилей.


Рисунок 1 блок-схема внутри CD4017 Распиновка

Важность контактов смотрите в таблице ниже.

Распиновка LM4017

См. Распиновку CD4017 и функции каждого контакта.

1.) Контакт 16 – положительный источник питания, а контакт 8 – земля.

Диапазон питания от 3 вольт до 16 вольт. И Максимальное напряжение питания не более 18 вольт.

2.) На выводе 13 имеются выводы с включенным тактовым сигналом для управления часами.
Когда логика «0», часы включены, и счетчик продвигается на один счет для каждого тактового импульса.


Когда логика «0», часы включены, и счетчик продвигается на один счет для каждого тактового импульса.

Когда логика «1», тактовый вход останавливается, и счетчик ничего не делает, даже когда приходит тактовый импульс.

3.) Вывод 14 – часы запускают один отсчет.

Тактовый импульс должен быть «чистым».

Если они «зашумлены», счетчик может продвигаться два или более раз за каждый тактовый импульс.

Счетчик будет считать по положительному тактовому сигналу.

4.) Контакт 15 – это контакт сброса. Обычно это «0».

При установке «1» счетчик сбрасывается на «0».

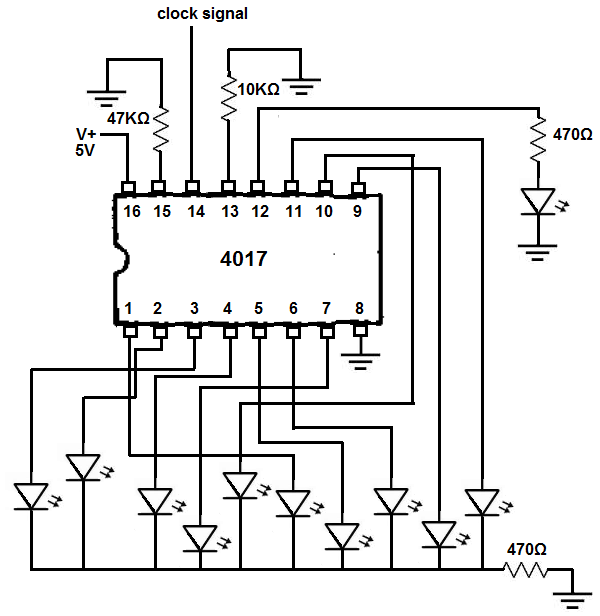

5.) Контакты 1-7 и 9-11 являются выводами декодированного выхода.

Активный вывод счетчика становится высоким, а все остальные остаются низкими.

В первом LED1 выходит первый и помечен «0», как вы увидите позже, когда IC используется в качестве счетчика.

Кроме того, на выходе 10 обычно НИЗКИЙ и ВЫСОКИЙ последовательно последовательно загорается один светодиод.

6.) Контакт 12 – это выход переноса для тактового входа дополнительного счетчика или внешней цепи, по которой счет завершен.

Как это работает

Я хочу, чтобы вы улучшили свои знания в области электроники, можете хорошо использовать CD4017. Вот пошаговый процесс, который я считаю простым для вас.

Встречайте основной делитель частоты

Если мы подадим частоту 10 Гц на входной контакт 14. Затем она будет поровну разделена между 10 выходами.

Итак, первый выход или любые другие выходы будут включаться и выключаться один раз в секунду.

Мы видим, что этот чип может делить частоту на 10. Часто люди называют CD4017 декадным счетчиком / делителем.

Если вам нужен настоящий, использующий эту функцию, другие делители частоты. Прочтите ниже.

Буфер вывода

Каждый вывод CD4017 имеет буфер. Он может управлять светодиодом. Это буферный затвор внутри ИС. Это не касается внешних цепей. И этот падающий сигнал также является внутренним.

Цикл на его входе указывает, что он получает низкий уровень во время состояния покоя. И переходит в это низкое состояние на заднем фронте сигнала.

Контрольные штифты

Посмотрите на рисунок И учитесь вместе со мной.

Схема счетчика имеет 2 других важных контакта:

  • Reset
  • Clock ENABLE (Блокировка часов)

Это управляющие контакты. Итак, мы должны соединить их либо с высоким, либо с низким. Мы не можем оставить их на плаву. Это относится к контактам сброса и блокировки часов.

Вывод сброса
Сначала, когда вывод сброса подключается к низкому напряжению (Vss). Эта ИС будет считать все 10 выходов.

Затем мы пытаемся подать напряжение выше 2/3 VDD (например, если VDD составляет 9 В, это 6 В) или импульс короткой длительности на вывод сброса.

Сбросит ИС в первое состояние. Это выход (контакт № 3).

И если мы сохраним вывод сброса на высоком уровне, счетчик по-прежнему будет на выводе 3.

Вывод тактового сигнала ENABLE
Во-вторых, когда мы подключаем вывод включения (запрета тактирования) вывода на низкий уровень. ИС посчитает все 10 выходов. Как показано выше.

Напротив, подключаем к высокому статусу. Счетчик заморозит или ограничит выход в работе.

Короче говоря, мы часто подключаем контакт 13 к земле.

Сделайте штырьки контроля устойчивости

Мы должны добавить R1 и R2 резисторы от 100 кОм до 1 МОм, чтобы шипы не попадали на штырьки управления.

В то же время дает контакту путь с высоким сопротивлением для любых управляющих напряжений.

Даже если мы используем резисторы R1, R2 с сопротивлением 1 МОм, два контакта будут выглядеть как подключенные к VSS или заземлению. Потому что тока нет. Таким образом, на резисторах нет напряжения.

Делитель частоты N

Что еще? Мы вернемся, чтобы узнать, как CD4017 будет делиться на 9, 8, 6, 5, 4, 3 или 2. См. Ниже

Схема деления на 9

У вас есть идеи? См. Далее…

Подключаем выход № 10 к выводу сброса.

Это заставит счетчик считать до 9, а затем сбросить его.

Схема деления на шесть

Затем мы подключаем 7-й вывод к контакту 15 (сброс).

Кроме того, счетчик будет считать до 6, а затем сбрасывается.

Разделить на N

Разделить на N. Схема для CD4017 требует, чтобы выход N + 1 был подключен к выводу сброса.

Эта схема полезна для добавления разделов или для схемы, требующей простого изменения.

Для стандартного деления доступен ряд более дешевых и лучших ИС.

Читайте также, у вас будет больше идей

Вам это нравится? Читать далее…

Как каскадировать счетчик 4017

Мы можем каскадировать два (или более) счетчика 4017 для создания счетчика. См. Принципиальную схему, мы используем два 4017.

В идеале, это может быть предварительно установленный счетчик, в котором выходы управляются диодом на сигнальное устройство, такое как лампа или звонок.

Мы разработали схему для создания дисплея прямого чтения и любого количества микросхем. И мы можем добавить для увеличения дальности.

Затем вывод 12 подключается к часам следующего счетчика. И контакты сброса и блокировки синхронизации должны быть подключены к земле (Vss).

Преимущество включения резисторов 100 кОм позволяет использовать простой переключатель, работающий по принципу «нажми и сделай». Для управления в цепи для «сброса» или «зависания»

Купить CD4017 ЗДЕСЬ

Например, 15 основных схем с использованием CD4017

10 миганий светодиода с использованием IC-4017

Это принципиальная схема светового мигания светодиода с шоу из 10 светодиодов.

Используя интегральную схему CD4017, можно выполнить декадный счетчик / делитель с 10 декодированными выходами.

Это КМОП интегральная цифровая схема. Затем используйте источник питания 9 В.

Для продолжения входного сигнала схема может выдавать общую частоту, может использовать IC NE555 в порядке.

Схема LED Chaser с использованием 555 и 4017


Если вы хотите изучить основы цифровых технологий. Но это сложно и скучно.

Попробуем создать схему поиска светодиодов.Он используется в компьютерных играх и во многих научных и математических приложениях.

Так что лучше всего изучать цифровые технологии для новичков или детей.

И мой сын любит их. Продолжить чтение

Двусторонние 12 светодиодных ходовых огней с использованием 4017

Если вам нужен новый стиль или красивое освещение. Этот проект может стать вашим хорошим выбором. Это два способа светодиодного ходового освещения.

Это один из проектов 4017, в котором используются 12 светодиодных ламп, расположенных в 2 ряда, по 6 светодиодов в каждом.Поочередно зеленый и красный. Вы можете использовать для этого другой цвет.

Продолжить чтение Чтобы узнать больше.

0-99 счетчик с использованием 2x LM4017 IC

Если вы хотите, чтобы схема счетчика от 0 достигла 99. Я думаю, что эта схема может работать на той же длине волны, что и вы.

Он использует декадный счетчик / делитель LM4017 в качестве принципиальной схемы ниже.

Когда мы подаем сигнал тактовой частоты на 14 контактов. Это вызывает логику положения на выводе вывода.От 0 до 99.

Для переключения S1 выберите RUN или Reset.

Пожалуйста, посмотрите схему, поймете все больше.

Почти забыл интегральный номер этой схемы, требуется источник питания низкого напряжения от 3 до 15 В. Потому что это цифровой CMOS IC.

Цепь переключателя блокировки кода 10 клавиш


Схема переключателя блокировки простого кода с помощью IC-4017 digital использует нижнюю часть переключателя 10 для управления выходом с помощью реле. Нет микроконтроллера так проще и дешевле! Продолжить чтение

Схема развертки 1 Гц с использованием IC-4017


Когда нам нужны стандартные цифровые часы 1 Гц.но у нас есть входной сигнал прямоугольной формы 10 Гц, поэтому необходимо уменьшить его с помощью схемы цифрового делителя частоты в 10 раз
Я предлагаю IC 4017 (счетчик декад / делитель с 10 декодированием)

Схема велосипедного измерителя расстояния с использованием 4N26, CD4017

С помощью этой схемы вы можете измерить расстояние с помощью велосипедного колеса.

Включает в себя несколько частей, обычные электронные схемы. И, имеет важные части, герконовый переключатель обнаруживает магнитную силу к CD4017.

Это счетчик декад с 10 декодированными выходами IC.

Затем подключается к оптрону 4N26 и выводится на частотомер.

2 Подбрасывание монет Схема игровых цепей


Нажмите Switch-S1, и светодиодный индикатор будет попеременно мигать. Когда отпустите кнопку S1, светодиод перестанет показывать Coin или Toss.

Цепь автоматического индикатора дня недели

Это цепь автоматического индикатора дня недели, каждый день отображается один за одним светодиодом.

Используется принцип включения света в день с солнцем. Для установки LDR-сенсора CD4017 выполняет роль светодиода привода из 7 шт. В течение 7 дней.

Электронная схема игральных костей с использованием CD4017

Которая выглядит как настоящая игральная кость. Мы используем только нажимаемый переключатель. С 6 светодиодным дисплеем.

10 светодиодных схем рулетки с использованием TC4011-LM4017

Они используют принципы цифровых ИС. Создайте встроенный светодиод, мигающий в ритме. А потом остановился на одном из светодиодов.

Наслаждайтесь созданием игры. И знания от цифровых ИС.

Схема игры Love Test с 8 светодиодами

555 Схема генератора звуковых эффектов

Эта схема могла бы стать хорошей отправной точкой для сочинения музыки для 1000 треков.

Мы будем использовать таймер IC-555 и делитель декадного счетчика IC-4017 с 10 декодированными сигналами.

И имеет генератор звуковых эффектов с настройкой музыкального тона с медленным темпом, как вы хотите, для VR11.

И VR1-VR10 для регулировки тона в соответствии с потребностями более 1000 тонов.

Светодиодная танцевальная световая схема с музыкой

Основные функции – бегущий свет за счет изменения голоса крошечного микрофона.

В схеме мы используем 4017 для управления 10 светодиодными дисплеями. А LM358 – это предусилитель и преобразователь сигналов. С помощью нескольких общих устройств.

Кроме 4017 на моем сайте. Вы также можете увидеть больше.

10-ти ступенчатый датчик светодиода с использованием микросхемы 4017 только без печатной платы

Amazing 4017 IC led chaser

Что лучше? Какую схему вы любите строить?

Развлекайтесь с IC-4017.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Как понять схему расположения выводов IC 4017

IC 4017 можно рассматривать как одну из самых полезных и универсальных микросхем, имеющую множество приложений для электронных схем.

Об IC 4017

Технически это называется делителем декадного счетчика на 10 ступеней Johnsons. Название предполагает две вещи: это как-то связано с числом 10 и счетом / делением.

Число 10 связано с количеством выходов, которые имеет эта ИС, и эти выходы последовательно становятся высокими в ответ на каждый высокий тактовый импульс, приложенный к его входному тактовому выводу.

Это означает, что все его 10 выходов пройдут один цикл высокой последовательности выходов от начала до конца в ответ на 10 тактов, полученных на его входе (вывод 14). Таким образом, он в некотором роде считает, а также делит входные часы на 10, а отсюда и название.

Полное техническое описание

Описание распиновки Функция IC 4017

Давайте разберемся с выводами IC 4017 в деталях и с точки зрения новичка: глядя на рисунок, мы видим, что устройство представляет собой 16-контактную микросхему DIL. , номера выводов указаны на схеме с соответствующими названиями назначений.

Что делают Logic High, Logic Low Mean

Распиновка, которая помечена как выходы, представляет собой выводы, для которых один за другим отображается логический “высокий” уровень в последовательности в ответ на тактовые сигналы на выводе № 14 ИС.

«Высокий логический уровень» означает просто достижение положительного значения напряжения питания, а «низкий логический уровень» означает достижение нулевого значения напряжения.

Когда IC 4017 изначально включается, он сбрасывается, и по умолчанию на выводе №3 появляется высокий логический уровень. Мы обсудим процесс сброса в следующих параграфах.

В этом положении, когда первый тактовый импульс подается на вывод №14, существующий высокий логический уровень на выводе №3 перескакивает с вывода №3 на следующую распиновку, то есть на вывод №2. Высокий логический уровень остается заблокированным на контакте №2 до тех пор, пока следующий тактовый сигнал не будет применен к контакту №14, что заставит высокий логический уровень на контакте №2 перейти от контакта №2 к следующему выводу вывода, то есть контакту №4, и эта последовательность Высокий логический уровень сохраняется до тех пор, пока не будет достигнут последний вывод IC, который является выводом №11, после чего последовательность высокого логического уровня переходит обратно на вывод №3, и цикл повторяется снова.

Каков порядок следования выходных контактов?

Если быть точным, последовательное движение происходит через распиновки: 3, 2, 4, 7, 10, 1, 5, 6, 9, 11 . ..

После вывода № 11 IC внутренне сбрасывает и меняет логику высокий на выводе №3, чтобы повторить цикл.

Почему контакт 15 должен быть заземлен

Эта последовательность и сброс успешно выполняются только до тех пор, пока контакт 15 заземлен или удерживается на низком логическом уровне, в противном случае ИС может выйти из строя. Если он удерживается на высоком уровне, то последовательности не произойдет, и логика на выводе №3 останется заблокированной.

Обратите внимание, что слово «высокий» означает положительное напряжение, которое может быть равно напряжению питания ИС, поэтому, когда я говорю, что выходы становятся высокими последовательно, это означает, что выходы создают положительное напряжение, которое смещается последовательно. способом от одного выходного контакта к другому, в режиме «бегущей точки».

Контакт 14 требует внешней частоты (тактовый сигнал)

Теперь описанная выше последовательность или сдвиг выходной логики от одного выходного контакта к следующему выходу может выполняться только тогда, когда тактовый сигнал подается на тактовый вход IC, который является контактом №14.

Помните, что если на этот входной контакт № 14 не подается тактовая частота, он должен быть назначен либо на положительный, либо на отрицательный источник питания, но никогда не должен оставаться висящим или отключенным, в соответствии со стандартными правилами для всех входов CMOS.

Входной контакт 14 тактового сигнала реагирует только на положительные тактовые импульсы или положительный сигнал (нарастающий фронт), и с каждым последующим положительным пиковым сигналом выход IC последовательно смещается или становится высоким, последовательность выходов находится в порядок распиновки # 3, 2, 4, 7, 10, 1, 5, 6, 9, 11.

Контакт 13 противоположен контакту 14

Контакт № 13 может рассматриваться как противоположный контакту № 14, и этот контакт будет реагировать на отрицательные пиковые сигналы. Это означает, что если на этот вывод подается отрицательный тактовый сигнал, это также приведет к смещению «высокого логического уровня» на выходных выводах

. Однако обычно этот вывод никогда не используется для подачи тактовых сигналов, вместо этого вывод № 14 используется как стандартные тактовые сигналы. Вход.

Следовательно, контакту № 13 должен быть назначен потенциал земли, то есть он должен быть подключен к земле для обеспечения работы ИС.

В случае, если контакт № 13 подключен к плюсу, вся ИС остановится, а выходы прекратят последовательность и перестанут реагировать на любой тактовый сигнал, подаваемый на контакт № 14.

Как контакт 15 работает как контакт сброса

Контакт № 15 микросхемы является входом сброса. Функция этого вывода – вернуть последовательность в исходное состояние в ответ на положительный потенциал или напряжение питания.

Это означает, что когда мгновенное положительное напряжение достигает контакта 15, логическая последовательность выхода возвращается к контакту №3 и начинает цикл заново.

Если положительный источник питания удерживается подключенным к этому выводу №15, снова блокируется выход из последовательности, и выход фиксируется на контакте №3, делая эту распиновку высокой и фиксированной.

Следовательно, чтобы ИС работала, контакт 15 всегда должен быть заземлен.

Если эта распиновка предназначена для использования в качестве входа сброса , то она может быть подключена к земле с помощью последовательного резистора 100 кОм или любого другого высокого значения, так что теперь к нему можно свободно подключать внешний положительный источник питания, всякий раз, когда требуется сброс IC.

Контакт № 8 – это контакт заземления и должен быть подключен к минусу источника питания, а контакт № 16 – к плюсу и должен быть подключен к плюсу источника напряжения.

Контакт № 12 является выводом и не имеет значения, если много микросхем не соединены последовательно, мы обсудим это на днях. Контакт № 12 можно оставить открытым.

Есть конкретные вопросы ?? пожалуйста, не стесняйтесь спрашивать их через свои комментарии … я подробно рассмотрю все вопросы.

Базовая схема подключения выводов микросхемы IC 4017

Схема подключения светодиодного индикатора приложения с использованием микросхем IC 4017 и IC555

Следующий пример схемы GIF показывает, как выводы микросхемы IC 4017 обычно соединяются с генератором для получения последовательных логических высоких выходов. Здесь выходы подключены к светодиодам для индикации последовательного сдвига логики в ответ на каждый тактовый импульс, генерируемый генератором IC 555 на выводе № 14 микросхемы IC 4017.

Вы можете видеть, что логический сдвиг происходит в ответ только на положительный тактовый сигнал или положительный фронт на выводе № 14 микросхемы IC 4017. Последовательность не реагирует на отрицательные импульсы или тактовые импульсы.

IC 4017 Рабочее моделирование

Видеоклип:

Как каскадировать две микросхемы 4017 для получения 17 выходов секвенирования

На приведенной выше диаграмме показано, как соединить два 4017 вместе, чтобы создать стадию от 10 до 17 счетчик / декодер. Он показывает, как каскадировать две микросхемы 4017, чтобы получить 17 выходов секвенирования вместо только 10 от одной микросхемы. Схема показана с возможностью деления на 17.

Тактовый сигнал подается параллельно на IC1 и IC2. Как только счет падает ниже 9, выход «9» IC1 становится низким, в результате чего вывод блокировки синхронизации IC2 устанавливается на высокий уровень через IC3c, предотвращая воздействие на IC2 синхросигналов.

Выходной сигнал «9» IC1 повышается, когда приходит 9-й тактовый импульс, запрещая IC1 дальнейшее синхронизирующее действие, одновременно управляя выводом запрета тактовых импульсов IC2 на низкий уровень через IC2c, позволяя IC2 реагировать на дальнейшие тактовые сигналы.

Когда приходит 17-й тактовый импульс, на выходе «9» IC2 на короткое время появляется высокий уровень, запускающий IC3a -IC3b 15uS в моностабильном режиме. Этот импульс 15 мкс сбрасывает оба счетчика в пустое или нулевое состояние.

После этого процесс счета начинается заново. Поскольку выход «9» IC1 и выходы «0» и «9» IC2 «теряются» в процессе подсчета, в схеме доступно только 17 каскадов счетчика / декодера. Подключив «свободный» входной контакт IC2a ​​к соответствующему выходному контакту IC2, схема может быть настроена на подсчет по любому числу от 10 до 17.

Как каскадировать три микросхемы 4017 для получения 25 выходов секвенирования

Конфигурация для создания счетчика / декодера от 18 до 25 из трех 4017 показана на диаграмме выше. IC3 подавляется низким выходным сигналом «9» IC4b и IC2, тогда как IC2 подавляется низким выходным сигналом «9» IC4a и IC1 до 9-го тактового импульса. Между 10-м и 17-м тактовыми импульсами IC1 подавляется своим высоким выходом «9», в то время как IC3 подавляется IC4b и низким выходным сигналом IC2 «9».

Впоследствии, между 18-м и 25-м тактовыми импульсами, IC1 блокируется своим высоким выходом «9», а IC2 ингибируется через высокие выходы «9» IC1 и IC2 с помощью IC4c, и вся схема сбрасывается на 0 ‘с помощью моностабильного IC5a и IC5b.

Как каскадировать четыре IC 4017, чтобы получить 33 выхода последовательности

Используя операцию деления на 33, приведенная выше настройка показывает, как создать набор счетчиков / декодеров от 26 до 33 ступеней. Помещая дополнительные каскады IC2-1C5a-1C5b между 1C2 и 1C3, эта конструкция может быть расширена для обеспечения любого числа декодированных выходных каскадов. Каждый последующий этап 40178 добавляет в систему восемь декодированных выходов.

IC CD4017 Распиновка, описание, эквиваленты и техническое описание

CD4017 Штифт Конфигурация

Номер контакта

Имя контакта

Описание

1-7 и 9,10,11

Выходные контакты от Q0 до Q9

Это 10 выходных контактов, на которых происходит подсчет, они не в порядке, поэтому проверьте схему контактов выше

.

8

Vss или наземный

Подключен к заземлению цепи

12

Выполнить (CO)

Этот вывод становится высоким после того, как IC считает от 1 до 10.Это используется как перенос при подсчете.

13

Разрешение часов (EN)

Это вход, который при высоком уровне будет удерживать счет в текущем состоянии

14

Часы

Подсчет происходит, когда этот тактовый импульс становится высоким, этот вывод обычно подключен к таймеру 555 или другому микроконтроллеру для создания импульса

15

Сброс

Как следует из названия, этот вывод сбрасывает счетчик обратно на 1

16

Vdd / Vcc

Подключается к источнику питания, как правило, + 5В

Характеристики
  • Высокоскоростной 16-контактный CMOS Десятилетний счетчик
  • Поддерживает 10 декодированных выходов
  • Широкий диапазон напряжения питания от 3 В до 15 В, обычно +5 В
  • TTL-совместимый
  • Максимальная тактовая частота: 5. 5 МГц
  • Доступен в 16-контактных корпусах PDIP, GDIP, PDSO

Примечание: Полную техническую информацию можно найти в таблице данных CD4017 в конце этой страницы.

Счетчики эквивалентов CD4017

IC4040, IC4060, IC4022

Где использовать CD4017 IC

Микросхема IC CD4017 используется для счетных приложений, она имеет возможность последовательно включать 10 выходов в заранее определенное время и сбрасывать счет или удерживать его, когда это необходимо.Он также может указывать статус подсчета с помощью булавки для переноски. Это обычно используется для светодиодных чейзеров и других проектов логического вывода, поэтому, если вы ищете последовательную декодированную подсчетную ИС, которая может считать до 10, то эта ИС будет вашим правильным выбором.

Как использовать CD4017 IC

ИС может работать от 3 В до 15 В, но обычно питается от + 5 В на вывод Vdd / Vcc, а вывод Ground / Vss подключен к земле. У нас есть 10 выходных контактов в диапазоне от Q0 до Q9, эти контакты могут быть подключены к любой нагрузке, но мы используем здесь светодиоды, как показано на схеме ниже.

Эта ИС будет увеличивать счет от 0 до 9 (от Q0 до Q9) каждый раз, когда она обнаруживает высокий импульс от тактового вывода (вывод 14). Итак, нам нужен источник синхронизации, чтобы эта ИС работала, этот источник синхронизации может быть простой схемой таймера, которая может генерировать импульс, или микроконтроллером, таким как Arduino, PIC и т. Д., Для генерации нашего пользовательского импульса с использованием контактов ввода-вывода.

Выход последовательно изменяется с Q0 на Q9 для каждого высокого импульса от вывода Clock, но эта последовательность может быть прервана двумя выводами.Это контакты включения часов (контакт 13) и сброса (контакт 15). По умолчанию на этих выводах установлен низкий уровень (0 В / заземлено), но когда на выводе включения тактового сигнала устанавливается высокий уровень, подсчет приостанавливается. Например, если счетчик был на выводе Q3, когда на выводе включения часов был установлен высокий уровень, то счет будет приостановлен на выводе Q3 независимо от любых высоких импульсов от часов и продолжит увеличиваться только тогда, когда разрешение синхросигнала снова станет низким. Точно так же, если на выводе сброса установлен высокий уровень. Счетчик вернется к Q0 и останется там, пока Q0 снова не станет низким.

У нас есть еще один вывод, который называется выводом выполнения (12 -й вывод ), по умолчанию на этом выводе будет низкий уровень (0 В). Но когда микросхема завершит счет до 10, на выводе будет высокий уровень и он будет оставаться на высоком уровне до тех пор, пока не будет отсчитывать до 5, когда его 5, он упадет (0 В) и снова включится, когда достигнет 10. Временная диаграмма ИС. Индикация состояния выходных контактов и контактов переноса для каждого импульсного сигнала высокого уровня показана ниже.

Приложения
  • Используется в светодиодных матрицах, нарезчиках светодиодов и других светодиодных проектах
  • Двоичный счетчик или двоичный декодер
  • Можно использовать для деления на N, считая
  • Дистанционные измерения, автомобильная промышленность, медицинская электроника

2D Модель CD4017 (PDIP)

IC 4017 Decade Counter – Конфигурация выводов и его применение

Большинству из нас удобнее использовать 1, 2, 3, 4…, а не 001, 010, 011, 100. Мы хотим сказать, что во многих случаях нам понадобится десятичный вывод, а не необработанный двоичный вывод. У нас есть много доступных микросхем счетчиков, но большинство из них выдают двоичные данные на выходе. Нам снова потребуется обработать этот вывод с помощью декодеров или любых других схем, чтобы сделать его пригодным для использования в нашем приложении в большинстве случаев. Давайте теперь познакомим вас с новой микросхемой под названием IC 4017. Это схема декадного КМОП-счетчика и декодера, которая может работать из коробки для большинства наших приложений подсчета с низким диапазоном.Он может считать от нуля до десяти, а его выходы декодируются. Это экономит много места на плате и времени, необходимого для построения наших схем, когда наше приложение требует использования счетчика, за которым следует микросхема декодера. Эта ИС также упрощает конструкцию и упрощает отладку. В этой статье обсуждается обзор таблицы данных IC 4017.


Что такое счетчик декады IC 4017?

Микросхема CD4017 представляет собой КМОП-десятичный счетчик, который используется в приложениях счета с малым диапазоном. Эта IC будет считать от 0 до 10, а схема с IC 4017 сэкономит место на плате, а также время, необходимое для разработки схемы.Этот декадный счетчик аналогичен 10-ступенчатому декадному счетчику Джонсона. Эта CMOS IC часто используется при разработке схем на основе 10 светодиодов для запуска света для начинающих. Таким образом, это один из самых гибких счетчиков, потому что он считает до 10, а также включает 10 отдельных выходов. Эта ИС включает в себя счетчик, а также декодер.

4017 IC

Конфигурация выводов IC 4017

Десятичный счетчик КМОП, такой как 4017 IC, включает пятиступенчатый счетчик Джонсона и 10 декодированных выходов для подсчета до 10 знаков после запятой.Эта ИС может использоваться в различных схемах счетчика, таких как светодиодный фонарь, а также в бесконтактной схеме с детектором переменного тока. Эта ИС включает в себя 16 контактов, из которых 10 и 16 контактов являются выходными контактами. Эта микросхема подсчитывает каждый положительный, в противном случае возрастающий фронт фронта на входе CLK.

Здесь выход начинается с «0» и переходит к выходу «9». Как только он достигнет, выход будет отсчитывать «9», и снова он повторяется с 0 и продолжает этот оборот, как в кольцевом счетчике. При каждом отсчете от 0 до 9 конкретный выходной вывод может включать в себя высокое состояние, а оставшийся выход поддерживает низкий уровень; просто один o / p будет высоким за раз.

Например, если счет в настоящее время равен трем, то выход на выводе 7 будет в высоком состоянии, тогда как остальные выводы будут в меньшем состоянии. Если два периода прямоугольной волны применяются к тактовому входу, то выход будет сдвигаться на выход 4 на положительном фронте первичного цикла, который изменяет выход 4 на высокое состояние и выход 3 на низкое состояние.

Теперь условие сохраняется до тех пор, пока не появится другой положительный фронт следующего цикла, после чего o / p переместится на контакт 1 или выход 5 и поддерживает это состояние.Внутренняя структура ic 4017 показана ниже.

Схема выводов IC 4017

Он имеет 16 выводов, и функциональность каждого вывода объясняется следующим образом:

  • Контакт-1: это выход 5. Он становится высоким, когда счетчик показывает 5 отсчетов.
  • Контакт 2: это выход 1. Он становится высоким, когда счетчик показывает 0 отсчетов.
  • Контакт-3: это выход 0. Он становится высоким, когда счетчик показывает 0 отсчетов.
  • Контакт-4: это выход 2. Он становится высоким, когда счетчик показывает 2 отсчета.
  • Контакт 5: это выход 6. Он становится высоким, когда счетчик показывает 6 отсчетов.
  • Контакт 6: это выход 7. Он становится высоким, когда счетчик показывает 7 отсчетов.
  • Контакт-7: это выход 3. Он становится высоким, когда счетчик показывает 3 отсчета.
  • Контакт 8: Это контакт заземления, который должен быть подключен к НИЗКОМУ напряжению (0 В).
  • Контакт 9: это выход 8. Он становится высоким, когда счетчик показывает 8 отсчетов.
  • Контакт 10: это выход 4. Он становится высоким, когда счетчик показывает 4 отсчета.
  • Контакт-11: Это выход 9. Он становится высоким, когда счетчик показывает 9 отсчетов.
  • Вывод 12
  • : делится на 10 выходов, которые используются для каскадирования ИС с другим счетчиком, чтобы обеспечить подсчет, превышающий диапазон, поддерживаемый одной ИС 4017. Посредством каскадирования с другой ИС 4017 мы можем сосчитать до 20 чисел. Мы можем увеличивать и увеличивать диапазон счета, добавляя к нему все больше и больше микросхем IC 4017. Каждая дополнительная каскадируемая ИС увеличивает диапазон счета на 10. Однако не рекомендуется каскадировать более 3 ИС, поскольку это может снизить надежность счета из-за возникновения сбоев.Если вам нужен диапазон счета более двадцати или тридцати, я советую вам использовать обычную процедуру использования двоичного счетчика, за которым следует соответствующий декодер.
  • Контакт-13: Этот контакт отключен. В нормальном режиме работы он подключен к земле или логическому НИЗКОМУ напряжению. Если этот вывод подключен к логическому ВЫСОКОМУ напряжению, тогда схема перестанет принимать импульсы и, следовательно, не будет увеличивать счет независимо от нескольких импульсов, полученных от часов.
  • Контакт-14: Этот контакт является входом часов.Это вывод, с которого нам нужно подавать входные тактовые импульсы на ИС для ускорения счета. Счетчик увеличивается по нарастающему фронту часов.
  • Pin-15: Это вывод сброса, который должен находиться в НИЗКОМ состоянии для нормальной работы. Если вам нужно сбросить IC, вы можете подключить этот вывод к ВЫСОКОМУ напряжению.
  • Pin-16: Это вывод источника питания (Vcc). Для работы ИС необходимо обеспечить ВЫСОКОЕ напряжение от 3 до 15 В.

Эта микросхема очень полезна и удобна в использовании.Чтобы использовать ИС, просто подключите ее в соответствии со спецификациями, описанными выше в конфигурации контактов, и подайте импульсы, которые необходимо подсчитать, на контакт 14 ИС. Затем можно собирать выходы на выходных контактах. Когда счетчик равен нулю, контакт 3 ВЫСОКИЙ. Когда счетчик равен 1, контакт 2 – ВЫСОКИЙ, и так далее, как описано выше.

Особенности и спецификации IC 4017

Основные характеристики и характеристики IC 407 включают следующее.

  • Напряжение питания IC 4017 колеблется от 3 В до 15 В, обычно + 5 В
  • Эта ИС хорошо сочетается с транзисторно-транзисторной логикой или TTL.
  • Рабочая скорость / скорость CLK этой ИС составляет 5 МГц.
  • Обеспечивает поддержку до 10 декодируемых выходов.
  • Доступен в различных корпусах, таких как 16-контактный GDIP, PDIP и PDSO.
  • Время высокого входа 30 нс
  • Выходной ток 10 мА
  • Помехоустойчивость обычно высокая 0,45 VDD
  • Работа полностью статична
  • Низкое энергопотребление, например, 10 мкВт
  • Скорость работы средняя, ​​например 5,0 МГц с 10 В VDD
  • Входное напряжение или Vin в диапазоне от -0.От 5 В постоянного тока до VDD +0,5 В постоянного тока
  • TS или диапазон температур хранения от -65 ° C до + 150 ° C
  • Диапазон напряжения питания VDD или постоянного тока от −0,5 В до +18 В постоянного тока
  • PD или рассеиваемая мощность при двухрядном подключении – 700 мВт
  • TL или температура свинца 260 ° C

Этот декадный счетчик IC 4017 является одним из самых универсальных и полезных микросхем в различных электронных схемах. Практически он также известен как «делитель декадного делителя ступеней Джонсона на 10 ступеней». Здесь число 10 связано через количество выходов / пс, которые имеет этот счетчик, которые будут последовательно переходить в высокий уровень в ответ на каждый высокий импульс CLK, который подается на его входную распиновку CLK.Это означает, что все его выходы будут использовать единый цикл высокой последовательности от начала до конца в ответ на 10 CLK, и он будет получен на его входе. Как следует из названия, он производит подсчет, а также разделяет входной CLK на 10.


Операция подсчета ИС по осциллограммам

Временная диаграмма IC 4017 показана ниже. Эта диаграмма покажет сравнение, а также объяснит последовательность подсчета выходов, которые переходят от одного вывода к другому.Если мы отслеживаем это, перед предоставлением CLK, вывод RST фиксируется на High; следовательно, вход сброса установит все выходные данные в их раннее состояние. После этого на первичном выходе вывода 3 будет высокий уровень сигнала. После этого этот o / p можно переместить на другой выходной контакт. Эта серия будет продолжаться до следующего цикла CLK.

Где использовать IC CD4017?

Приложения IC CD4017 включают следующее.

  • Самая популярная ИС, такая как CD4017, широко используется в различных приложениях, включая декодер, двоичный счетчик, частотное деление, счетчик декад и т. Д.Кроме того, эта микросхема также используется для создания различных проектов электроники, таких как дистанционно управляемый переключатель, Light Chaser, сенсорный переключатель ON-OFF, сигнализация, матричная матрица, переключатель хлопка и т. Д.
  • Эта микросхема декадного счетчика также может использоваться в различных отраслях промышленности, таких как автомобилестроение, сигнализация, электронное производство медицинских инструментов и контрольно-измерительных приборов.
  • Эта ИС используется в счетных приложениях, которые могут последовательно включать 10 выходов в течение фиксированного времени и сбрасывать счет, в противном случае удерживать его один раз. Он также указывает статус подсчета через вывод переноса, который используется в светодиодных чейзерах, а также в других проектах логического вывода. Таким образом, эта ИС – лучший выбор, если вы ищете ИС с последовательным декодированием для подсчета до 10
  • .

Как использовать?

Микросхема CD4017 может работать от 3 В-15 В, однако обычно питание подается через + 5 В к выводу Vdd или Vcc, а вывод GND или Vss может быть подключен к земле. Здесь 10 выходных контактов находятся в диапазоне от Q0 до Q9, которые подключаются к любой нагрузке, однако мы используем светодиоды в схеме.

Что такое высокий логический и низкий логический уровень?
  • Выводы, помеченные как выходные выводы, последовательно последовательно переходят в высокий логический уровень в ответ на сигналы CLK на выводе 14 микросхемы.
  • Высокий логический уровень – это не что иное, как получение положительного значения напряжения питания, тогда как низкий логический уровень – это не что иное, как достижение значения напряжения «0».
  • Таким образом, с первичным синхросигналом на выводе 14, первичный выходной вывод в порядке, который является выводом 3, становится максимальным первым, после этого он блокирует выходы.В то же время следующий вывод 2 становится максимальным, после чего этот вывод переходит в низкий уровень, и одновременно с этим предыдущий вывод 4 становится высоким, пока последний вывод 11 не переходит в высокий уровень.

Цепи применения IC4017

Схемы приложений на базе декадного счетчика IC 4017 обсуждаются ниже.

Эффект круговых светодиодов

Здесь у нас есть восемь светодиодов, которые светятся один за другим, создавая эффект кружения. Я намерен опубликовать эту схему не только для того, чтобы сделать некоторые иллюстрации с электроникой, но и для иллюстрации принципа работы ic 4017 и схемы с использованием IC 555 в нестабильном режиме, счетчика 4017, а также для объяснения связанных понятий.Принципиальная схема светодиода ic 4017 показана ниже.

Круговые светодиоды Эффект

Микросхема 555 будет работать в нестабильном режиме с частотой 14 Гц. Микросхема 555 IC в схеме используется в качестве генератора тактовых импульсов для подачи входных тактовых импульсов в счетчик IC 4017. IC 555 в схеме работает с частотой 14 Гц, что означает, что она выдает около 14 тактовых импульсов каждую секунду для IC 4017.

Теперь проанализируем, что происходит на IC 4017. IC 4017 представляет собой схему цифрового счетчика и декодера.Тактовые импульсы, генерируемые на выходе таймера IC 555 (PIN-3), подаются на вход IC 4017 через PIN-14.

Каждый раз, когда на тактовый вход счетчика IC 4017 поступает тактовый импульс, счетчик увеличивает счетчик и активирует соответствующий выходной PIN. Когда счетчик равен нулю, PIN-3 ВЫСОКИЙ, что означает, что светодиод-1 будет включен, а все остальные светодиоды выключены. После следующего тактового импульса PIN-2 IC 4017 становится HIGH, что означает, что светодиод 2 будет гореть, а все остальные светодиоды могут быть выключены. Это повторяется, и светодиоды последовательно включаются и выключаются на каждом тактовом импульсе, создавая эффект кружения, который я продемонстрировал на анимации выше.

Сборка этой схемы

Эта схема может быть размещена на печатной плате общего назначения или на плате, а светодиоды в схеме должны иметь круглую форму. Убедитесь, что вы расположили светодиоды по порядку: сначала светодиод-1, затем светодиод-2 и так далее до светодиодного-8. Расположите светодиоды по кругу и припаяйте их на печатную плату.

Не просто круг! Вы можете поэкспериментировать с любыми другими формами и узорами и получить красивый эффект кружения для своей формы. Другие формы можете попробовать? Любые, конечно, но вот несколько предложений. Вы можете попытаться построить первую букву своего имени с помощью этого эффекта кружения. Я сделал эту схему несколько лет назад в форме моей первой буквы D, но я распаял ее некоторое время назад, когда мне очень нужны светодиоды для другого проекта.

Ходовой свет с использованием IC4017 и IC 555

Таймер 555 IC1 используется в нестабильном режиме i.е. с автономным режимом мультивибратора, частота которого должна изменяться с помощью переменного резистора. Этот выход используется как тактовые импульсы для декадного счетчика IC2.

Бегущий свет с использованием IC4017 и IC 555

Выходной сигнал счетчика управляет набором оптопар с U1 по U4, которые, в свою очередь, запускают соответствующие симисторы для последовательного включения нагрузок на первые 3, а затем на 4 один остается включенным еще немного. время согласно конфигурации схемы. Источник питания содержит понижающий трансформатор TR1 и мостовой выпрямитель D7-10 конфигурации, должным образом отфильтрованный C4.

Таким образом, это все об обзоре счетчика декад, такого как IC 4017, конфигурации контактов, принципиальной схемы, рабочих и прикладных схем. Это счетчик Джонсона, включающий бит переноса и 10 декодированных выходов. Расположение этого чипа обеспечивает среднюю скорость работы и гарантирует серию безрискового счета. Обычно декодированные выходы, такие как 10/8, находятся в низком логическом состоянии и переходят в состояние высокого логического уровня просто в определенный временной интервал. Каждый декодированный выход поддерживает максимум 1 полный цикл CLK.Сигнал выполнения завершает полный цикл для каждого входного цикла 10/8 CLK, который используется как сигнал переноса пульсации к любым последующим фазам.

Распиновка счетчика CD4017, примеры, приложения, эквиваленты, техническое описание

CD4017 – это микросхема 10-ступенчатого КМОП-десятичного счетчика Джонсона. W может использовать его для счетчиков с малым радиусом действия. Это 16-контактный счетчик, который может считать от 0 до 10, включая 10 выходов один за другим на каждом положительном фронте тактового сигнала. Схема, состоящая из CD4017, сэкономит место на плате, а также время, необходимое для разработки схемы.Мы можем сбросить и контролировать счет с помощью контактов сброса и включения.

CD4017 Схема распиновки

На этом рисунке показана распиновка счетчика CD4017. Он состоит из 16 контактов. 11 контактов – это выходные контакты. 5 контактов – это выводы питания и управления.

Описание конфигурации контактов

В этом разделе мы описываем детали контактов CD4017.

7 60
Номер контакта Имя контакта Описание
1 Выход 5 Когда значение счетчика 5, он становится ВЫСОКИМ
2 Выход 1 Выход 1 counts равно 1, он становится HIGH
3 Выход 0 Когда значение counts равно 0, он получает HIGH
4 Выход 2 Когда значение counts равно 2, он получает ВЫСОКИЙ
5 Выход 6 Когда значение counts равно 6, он получает ВЫСОКИЙ
6 Выход 7 Когда значение count равно 7, он становится ВЫСОКИМ
Выход 3 Когда значение counts равно 1, оно становится ВЫСОКИМ
8 GND Подключите к земле цепи.
9 Выход 8 Когда значение counts равно 8, он становится ВЫСОКИМ
10 Выход 4 Когда значение count равно 4, он становится HIGH
11 11
10 Выход 9 Когда значение отсчетов равно 9, он становится ВЫСОКИМ
12 ВЫХОДНОЙ Этот вывод переходит в ВЫСОКИЙ, когда количество отсчетов превышает 10 и полезно для каскадного подключения ИС.
13 ВКЛЮЧИТЬ Контакт разрешения активен на низком уровне.Когда он высокий, схема не будет получать тактовые сигналы, и счетчик не будет считать.
14 ЧАСЫ Это входной сигнал часов. На каждом положительном фронте тактового сигнала значение счетчика увеличивается на 1.
15 RESET перезапускает счетчик с 0.
16 Vcc Он подключен к положительному источнику питания

CD4017 Электрические характеристики

  • Высокая рабочая частота 16-контактный КМОП Счетчик декад
  • Выводы декодированных выходов = 10
  • Тактовый вход запускается по Шмитту, что обеспечивает формирование импульса и, следовательно, не имеет ограничения по времени нарастания и спада.
  • Диапазон напряжения питания от 3 В до 15 В, но при нормальной работе используется + 5 В.
  • CD4017 совместим с TTL
  • Он имеет среднюю рабочую скорость, которая обычно составляет 5 МГц, а максимальная тактовая частота составляет 5,5 МГц
  • Несколько 16-контактных корпусов Пакеты PDIP, GDIP, PDSO

Другие эквиваленты

CD4040, CD4060, CD4022, CD4026, CD4020, CD40103, CD4017, 74LS90, 74LS93

Где использовать?

Так как CD4017 представляет собой пятиступенчатый декадный счетчик.Поэтому его основное использование – это подсчет приложений. Он может последовательно включать 10 выходов в зависимости от времени и частоты на входном контакте CLK. Это обычно используется в проектах, используемых для светодиодных чейзеров, например, для светодиодных секвенсоров. В этом проекте микросхема декадного счетчика увеличивает значение счетчика при каждом тактовом импульсе, и на выходных выводах один за другим устанавливается высокий уровень. К этим выходам подключены светодиоды, которые светятся последовательно. Микросхема CD4017 лучше всего подходит для проектов, требующих последовательного подсчета.

Как использовать CD4017?

CD4017 имеет 10 выходных контактов, которые последовательно переходят в ВЫСОКИЙ уровень при подаче синхросигнала. Этот тактовый сигнал может быть сгенерирован через микросхему таймера 555 или любую другую цифровую микросхему. На выводе 13, который является выводом включения тактовой частоты, остается НИЗКИЙ, иначе он может остановить тактовый сигнал. Пин сброса также находится в НИЗКОМ состоянии. Этот вывод отвечает за сброс счетчика, чтобы перезапустить счет с 0. Следовательно, для нормальной работы схемы эти два вывода сохраняются в НИЗКОМ состоянии.

Схема синхронизации

Мы можем увеличить счет до 20, подключив две микросхемы. Аналогичным образом этот диапазон может быть увеличен до 30, 40,…, 10N номеров. Каскадирование выполняется выводом Carry Out, который по умолчанию имеет НИЗКИЙ уровень, но когда счетчики достигают 10, этот вывод становится ВЫСОКИМ. Он будет оставаться ВЫСОКИМ в течение 5 отсчетов, затем упадет до 0 вольт. Когда счет достигнет 10, он снова станет ВЫСОКИМ. Временная диаграмма, показывающая поведение всех выходов на разных входах, приведена ниже:

Примеры схем

В этом разделе мы увидим пример схемы, использующей счетчик CD4017.

Пример простого LED Chaser

В этом примере мы используем светодиодную гистограмму, состоящую из десяти светодиодов. Таким образом, мы будем отображать вывод счетчика на светодиодной гистограмме. Как мы упоминали ранее, выходные контакты Q0-Q9 последовательно выдают высокий логический сигнал. Выходной переход происходит на каждом положительном фронте тактового цикла.

Скорость изменения выхода зависит от тактовой частоты. Максимальная рабочая частота, которую поддерживает CD4017, составляет 10 МГц. Кроме того, мы можем управлять выводом с помощью пина Enable.Например, если на входе для включения вывода активен высокий уровень, вывод остановится. Следовательно, выходной сигнал не изменится даже при положительном фронте тактового сигнала. Кроме того, если вы хотите сбросить выходной сигнал, вывод MR может перезапустить счет.

Пример со светодиодом

В этом примере схемы мы используем светодиоды вместо гистограммы.

Пример с таймером 555

Это полная и практичная принципиальная схема светодиодной мигалки. Мы будем передавать тактовый сигнал через микросхему таймера 555.

Proteus Simulation

CD4017 Приложения

  • схемы светодиодных матриц
  • приложения для поиска светодиодов и проекты на основе светодиодов
  • двоичный счетчик или двоичный декодер
  • делимый счет по N
  • Промышленная и медицинская электроника.

CD4017 Лист данных

CD 4017 IC-декадный счетчик

CD4017 – это ИС КМОП-декадного счетчика. CD4017 используется для подсчета с малым диапазоном.Он может считать от 0 до 10 (счет декады). Схема, разработанная с использованием этой микросхемы, сэкономит место на плате, а также время, необходимое для разработки схемы. CD4017 – это «10-ступенчатый счетчик декады Джонсона».

Характеристики

  • Напряжение питания этой ИС составляет от 3 до 15 В.
  • Он совместим с TTL (транзисторно-транзисторной логикой).
  • Тактовая частота или рабочая скорость микросхемы CD4017 составляет 5 МГц.

Эта ИС также используется в электронной и автомобильной промышленности, производстве медицинских электронных устройств, сигнализаций и в электронных контрольно-измерительных приборах.

CD4017 Описание штифта

Он имеет 16 контактов ввода / вывода.

Выходные контакты CD4017 (контакты с 1 по 7 и с 9 по 11)
  • Контакты с 1 по 7 и с 9 по 11 являются выходными контактами.
  • Эти выводы меняются на «высокий» один за другим (один за другим) в последовательности. Для каждого тактового сигнала каждый вывод последовательно переходит в высокий уровень.
Вывод включения / запрет синхронизации (вывод 13)
  • Вывод включения включает микросхему CD4017.IC включается, когда вывод активен на низком уровне.
  • Чтобы отключить или выключить ИС, этот вывод должен быть подключен к активному высокому входу.Когда этот вывод активен на высоком уровне, он игнорирует тактовые сигналы.
Штырь часов (контакт 14)
  • Тактовый сигнал, поступающий на 14-й, отвечает за последовательный вывод.
  • Когда обнаруживается первый тактовый импульс, вывод 3 идет, для следующего тактового импульса вывод 2 переходит в высокий уровень, как и формируется эта последовательность.
  • Важно помнить, что если мы не подключаем какой-либо тактовый сигнал к этому входному контакту, он должен быть подключен к источнику положительного или отрицательного напряжения.
  • Он не остается неподключенным в соответствии со стандартными правилами ввода CMOS.
  • Входной контакт синхронизации (контакт номер 14) реагирует только на сигнал положительного напряжения или положительный сигнал синхронизации
Штифт сброса (Контакт 15)
  • Вывод сброса сбрасывает выходной сигнал последовательности, то есть текущее состояние выходной последовательности устанавливается в исходное состояние.
  • Штырь сброса
  • должен быть заземлен для сброса цепи.
Штырь заземления и штырь питания (Штырь 8 и Штырь 16)

Контакт номер 8 действует как земля, и он должен быть подключен к отрицательному напряжению питания, а контакт номер 16 является контактом питания для CD4017, и он подключен к источнику положительного напряжения.

Выносной штифт (pin12)

На контакт 12 подается сигнал CARRY OUT. Он выполняет один полный цикл на каждые 10 тактов. Это используется для «пульсации» ИС, что означает задержку операций подсчета.

Операция подсчета CD4017 с использованием сигналов

Это временная диаграмма CD4017 с, показывает нам сравнение, а также объясняет последовательность подсчета выходов, переход от одного вывода к другому.

Если мы заметим, что перед подачей синхросигнала, RESET устанавливается на High , поэтому вход сброса устанавливает все выходные данные в их исходное состояние.

Тогда выход первого выходного контакта 3 будет высоким. Затем этот выход смещается на его следующий выходной контакт, и эта последовательность продолжается до следующего тактового цикла.

Давайте посмотрим на несколько примеров, в которых используется CD4017.

Применение CD4017

Светодиодный секвенсор с использованием 4017

Схема светодиодного секвенсора с использованием CD4017 и IC 555 показана ниже. Эта схема также называется «схемой поиска светодиодов».

Компоненты
  • CD4017 Счетчик декад
  • таймер 555 IC
  • Десятисегментная гистограмма LED
  • Выключатель
  • и одна батарея на 6 В
  • Резистор 1 МОм
  • 0. Конденсатор 1 мкФ
  • Конденсатор связи, от 0,047 до 0,001 мкФ
  • Резисторы 470 Ом-10

Прежде всего важно помнить, что, поскольку CD4017 является устройством CMOS, он очень чувствителен к статическому электричеству.

Схема светодиодного секвенсора использует таймер 555 для создания тактовых импульсов, необходимых для CD4017, который работает в нестабильном режиме. Выход этой схемы нестабильного таймера подключен к входу тактового сигнала CD4017.

Он производит непрерывный поток импульсов, каждый из которых увеличивает счетчик на 1.Таким образом, каждый светодиод загорится, а затем погаснет перед включением следующего светодиода в последовательности.

Светодиодный секвенсор рабочий
  • Светодиодный секвенсор работает по принципу CD4017.
  • Разберемся в работе, запустив таймер 555.
  • Таймер
  • 555 работает в нестабильном режиме. Он непрерывно выдает тактовые импульсы на IC декодера. Длительность этого тактового импульса может быть рассчитана с использованием значений R и C.
  • Для каждого импульса CD4017 увеличивает значение счетчика.Таким образом, каждый вывод счетчика последовательно переходит в высокий уровень.
  • Светодиод
  • , подключенный к выходным контактам CD4017, светится последовательно.

Примечание

Для того, чтобы счетчик подсчитывал до определенного числа, последний вывод последовательности должен быть подключен для сброса.

Например,

Если вы хотите, чтобы светились только 5 светодиодов в последовательности вместо 10, подключите контакт 1 4017 к его сбросу. Таким образом, когда приходит 6-й тактовый импульс, кнопка сброса переходит от высокого к низкому переходу и сбрасывает ИС.

Вот некоторые схемы, в которых используется CD 4017

Схема десятичного счетчика

с использованием микросхемы декадного счетчика 4017

Десятичный счетчик – это микросхема, предназначенная для подсчета количества импульсов или событий, которые происходят в цифровых схемах. Эти микросхемы показывают результат в десятичной форме или от 1 до 99 … Таким образом, если у нас есть 12-битный счетчик, он может считать только 12 тактовых импульсов или 12 событий. Эти чипы запоминают события и показывают количество событий на порте вывода. Чип запоминает событие и отображает результат в десятичной форме, отсюда и название DECADE COUNTER .какой счетчик декад делает это каждый раз, когда на тактовом выводе появляется импульс, он считает его и сохраняет значение. Об этом мы поговорим подробнее в рабочей части.

Здесь мы собираемся использовать 10-битный счетчик ДЕСЯТКИ . Микросхема счетчика CD4017BE . С 10-битным счетчиком ДЕСЯТИЛЕТИЕ; мы можем подсчитать количество событий до 10. Таким образом, чипу потребуется 11 тактовых импульсов, чтобы сбросить себя до нуля.

Эти счетчики имеют ограничения по рабочему напряжению и тактовой частоте.Если эти ограничения не принимаются во внимание, микросхема может выйти из строя безвозвратно, поэтому при выборе счетчика канарейки следует соблюдать осторожность.

Необходимые компоненты

Блок питания (5в)

Резисторы 1 кОм, 220 Ом

CD4017 Счетчик DECADE IC

10 светодиодов

Соединительные провода и макетная плата.

Принципиальная электрическая схема и рабочие пояснения

Конфигурация выводов IC 4017 показана на рисунке.

Здесь пин нет. 13 «РАЗРЕШЕНИЕ ЧАСОВ» должно быть заземлено, чтобы микросхема могла подсчитывать события или тактовые импульсы, контакт № 12 «ВЫПОЛНИТЬ» предназначен для следующей микросхемы счетчика, этот вывод подключается к тактовому выводу следующей микросхемы, если мы должны увеличить емкость счетчика. . Его можно игнорировать, если достаточно 10 битов.

Схема начинается с тактового вывода, здесь мы опускаем тактовый вывод на землю через резистор 1 кОм.Это необходимо сделать, потому что двоичный счетчик имеет нарастающий фронт. Таким образом, всякий раз, когда на тактовом выводе генерируется положительный нарастающий фронт, счетчик распознает это как событие и увеличивает двоичный выход на единицу.

Теперь часы снабжены кнопкой, поэтому при каждом нажатии кнопки будет положительный пик на выводе часов и, следовательно, событие. Счетчик DECADE может напрямую управлять светодиодом, поэтому нет необходимости в резисторах на концах светодиодов двоичных счетчиков.MR (Master Reset) двоичного счетчика должен быть отключен в любое время, оставление его открытым может привести к непредсказуемым результатам, на светодиодных индикаторах может произойти случайное мигание.

Конденсатор предназначен для нейтрализации эффекта отскока кнопки. При отсутствии конденсатора счетчик может считать события, произошедшие неправильно.

Подключения, которые выполняются для CD4017, приведены ниже:

PIN16 на питание + 5В

PIN8, PIN15, PIN13 на массу

PIN14 к кнопке

PIN1 к земле через резистор 1 кОм

PINS 3,2,4,7,10,1,5,6,9,11 Подключено к светодиодам

Таким образом, каждый раз, когда пик пройден, счетчик рассматривает его как событие и увеличивает выходной сигнал на единицу для каждого проходящего события. Как только он достигает предела для отслеживания событий, он автоматически сбрасывается до нуля и снова начинает подсчет импульсов.И для вывода он предоставляет номер события в виде двоичного вывода через контакты 3,2,4,7,10,1,5,6,9,11,12. В режиме от LSB (наименьший значащий бит) до MSB (наиболее значимый бит). поэтому, если количество событий равно семи, на выводе «6» будет высокий уровень, и соответствующие светодиоды будут гореть. Чтобы сбросить счетчик на ноль на любом этапе, подключите вывод MR счетчика к + 5В, это сбрасывает счетчик на ноль. Также проверьте эти схемы на основе декадного счетчика IC 4017:

.

Танцующие светодиоды

Схема искателя светодиодов

Часы со светодиодным маятником

Светодиодный мигающий светильник в форме сердца

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
