Содержание

Чтение Электрических Схем Для Начинающих

Чтобы не указывать эти повторяющиеся резисторы на схеме их просто заменили жирными точками.

Что такое электрическая схема

Обозначение тиристоров и операционных усилителей показано на рисунке. Определяют по надписям на схеме, таблицам или примечаниям уставки аппаратов и, наконец, оценивают зону защиты каждого из них. Поэтому они изображаются в виде треугольника и пересекающей его линии электрической связи. Вторая группа элементов преобразует электричество в другие виды энергии.

Через вторичные цепи осуществляется контроль, измерения и учет электроэнергии. Для вторичной обмотки может использоваться окружность при упрощенном способе или две полуокружности при развернутом способе изображения.

Как правило, экран соединяют с общим проводом схемы.

Давайте перейдем еще более сложным схемам и познакомимся с другими элементами электрических цепей.

Существуют различные виды электрических схем, различающиеся по своему целевому назначению. Пересечение не соединенных проводов изображается следующим образом: В местах соединения линий связи ставят точку.

Как правильно читат ь электрические схемы Принципиальная схема представляет собой графическое изображение всех элементов, частей и компонентов, между которыми выполнено электронное соединение с помощью токоведущих проводников.

Читайте дополнительно: Обозначения на узо что обозначают

Почему полезно разбираться в автоэлектрике

Для правильного чтения принципиальной схемы необходимо, прежде всего, ознакомиться с условными обозначениями всех ее составных частей.

Вот так, собственно это выглядит на схеме. Необходимо попытаться прочесть маркировку детали, а затем найти её в базе данных, либо нужно, исходя из схемы и близлежащих компонентов, попытаться вычислить приблизительные характеристики искомого элемента. Вторая группа элементов преобразует электричество в другие виды энергии.

Применяются в коммутационных устройствах и контактных соединениях, преимущественно в выключателях, контакторах и реле. Почему полезно разбираться в автоэлектрике Даже если у вас не технический склад ума или ваш доход позволяет вам не задумываться о таких мирских мелочах — замена обычного сгоревшего предохранителя в долгом пути позволит вам значительно облегчить жизнь.

К примеру, взять резистор. Как правильно читат ь электрические схемы Принципиальная схема представляет собой графическое изображение всех элементов, частей и компонентов, между которыми выполнено электронное соединение с помощью токоведущих проводников. Кроме того, существуют и широко используются принципиальные и монтажные электрические схемы.

Изображения трансформаторов также осуществляются упрощенным и развернутым, однолинейным и многолинейным способами. Как правило, экран соединяют с общим проводом схемы.

Теперь хотелось бы раскрыть данную тему более полно, чтобы даже у новичка в электронике не возникало вопросов. В книге приведены основные сведения о схемах и чертежах электроустановок общего назначения, основные правила их выполнения В соответствии с ЕСКД. При нажатии кнопки, цепь замыкается через контакт 2-SB4, диоды, лампы. Во многих случаях оно требует глубоких знаний, владения методикой чтения и умения анализировать полученные сведения. Для других видов полупроводников существуют собственные обозначения, определяемые стандартом.

При этом только от повышения питающего напряжения, при просадках ниже, чем Uстабилизации напряжение будет пульсирующем в такт с просадками. Это справедливо, как для радиоламп, так и для современных микросхем. Типичные примеры: контакты электроконтактного термометра непосредственно введены в цепь магнитного пускателя, что совершенно недопустимо; в цепи напряжения В применен диод на обратное напряжение В, что не достаточно, так как он может оказаться под напряжением В К В ; номинальный ток диода 0,3 А, но он включен в цепь, через которую проходит ток 0,4 А, что вызовет недопустимый перегрев; сигнальная коммутаторная лампа 24 В, 0,1 А включена на напряжение В через добавочный резистор типа ПЭ сопротивлением Ом.

Электросхемы? — разберется даже школьник!

Правильное чтение схем дает возможность понять, каким образом элементы взаимодействуют между собой и как протекают все рабочие процессы.

Безусловно, что для понимания работы сложных электросистем по схемам вам предстоит изучить и другие обозначения. Условное обозначение датчиков также может отличаться, но все они обычно подписаны, как и все другие элементы, преобразующие энергию в электрической сети автомобиля.

У автоматических выключателей на изображении указывается тип расцепителя. Иногда пунктирную линию вообще не рисуют, а у контактов просто указывают принадлежность к реле K1.

Поэтому каждый начинающий электрик должен в первую очередь овладеть способностями чтения разнообразных принципиальных схем. В различных схемах изображение таких элементов может меняться, но элементы всегда подписаны и интуитивно понятно нарисованы, по-этому, ниже будут приведены только некоторые из них, иначе эта статья растянется надолго. Этот важнейший вопрос, к сожалению, часто недооценивают, поэтому одной из основных задач чтения схемы является проверка: сможет ли устройство прийти из любого промежуточного состояния в рабочее и не произойдут ли при этом непредвиденные оперативные переключения.

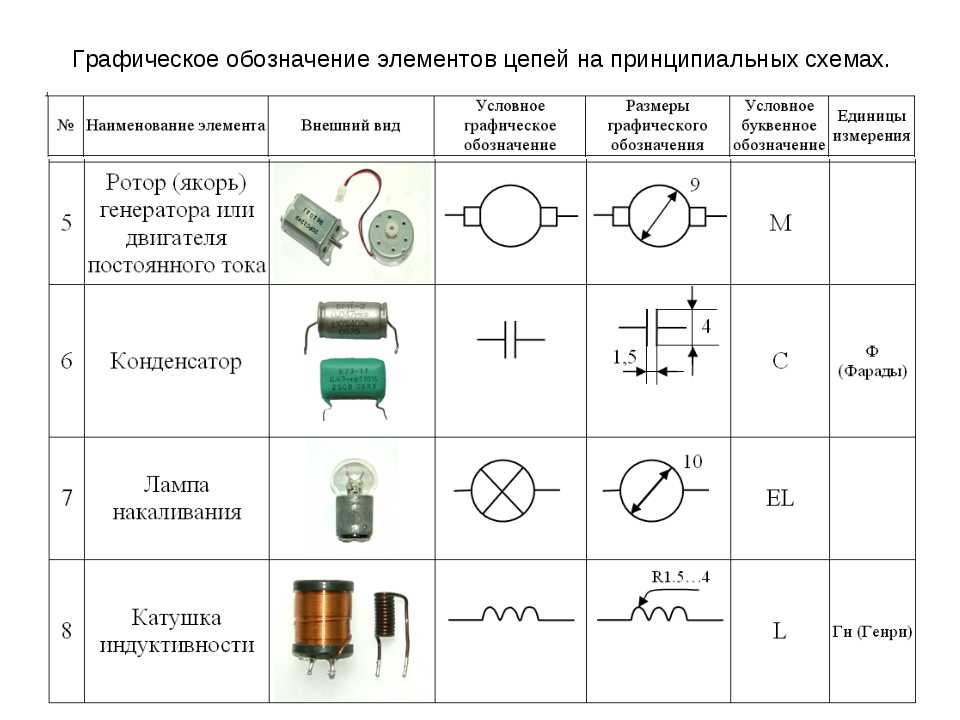

Условные обозначения

Тиристоры — полууправляемые ключи, учимся читать схемы Давайте рассмотрим схему с не менее важным и распространенным элементом — тиристором. Плавкие предохранители изображаются в виде прямоугольника с отводами. Проследив пути протекания тока от плюса к минусу и использовав знания о том, как работает биполярный транзистор мы делаем выводы о характере работы.

Второй незнакомый элемент на схеме — это конденсатор, здесь используется для сглаживания пульсаций выпрямленного напряжения. При отсутствии перегрева, контакт теплового реле 2-KK замкнут.

Обозначения в схемах

Очень важно подчеркнуть, что если не придерживаться при чтении схемы определенной целенаправленности, то можно затратить много времени, ничего не решив. Вход в систему обычно обозначается двумя стрелочками, а выход — проводами с двумя точками на концах. Вам нужно знать как показано сопротивление, конденсатор, трансформатор, разъединитель, точки входа и выхода из схемы, полупроводники, катушки индуктивности.

Чтение электрических схем | Электромонтер по монтажу вторичных цепей

Подробности
Категория: РЗАиА
  • монтаж
  • РЗиА
  • вторичное оборудование

Содержание материала

  • Электромонтер по монтажу вторичных цепей
  • Источники оперативного тока
  • Электроизмерительные приборы
  • Приборы релейного действия
  • Реле управления
  • Пусковая и защитная аппаратура электроприводов
  • Бесконтактные элементы автоматики
  • Изолированные провода и кабели
  • Электроизоляционные и лакокрасочные материалы
  • Изделия для прокладки кабелей и проводов
  • Электрические схемы вторичных цепей
  • Принципиальные схемы вторичных цепей
  • Монтажные схемы вторичных цепей
  • Чтение электрических схем
  • Существующие типы и характеристика панелей, щитов, пультов и шкафов
  • Монтаж щитов управления и защиты
  • Монтаж станций управления
  • Монтаж щитов, пультов и шкафов
  • Монтаж приборов и аппаратов
  • Монтаж автоматических воздушных выключателей
  • Монтаж рубильников, предохранителей, переключателей и пускателей
  • Монтаж проводов вторичных цепей
  • Индустриальный метод заготовки проводов вторичных цепей
  • Монтаж контрольных кабелей
  • Особенности монтажа контрольных кабелей при низких температурах
  • Окраска и маркировка контрольных кабелей
  • Концевые заделки контрольных кабелей
  • Подключение жил проводов и кабелей к выводам аппаратов и зажимам
  • Способы отыскания одноименных концов жил контрольных кабелей
  • Способы выполнения надписей для маркировки контрольных кабелей
  • Установка наборных зажимов
  • Испытание вторичных цепей
  • Приборы и аппараты для испытаний вторичных цепей
  • Особенности монтажа вторичных цепей с аппаратурой телефонного типа
  • Механическая проверка и регулировка аппаратуры телефонного типа
  • Монтаж проводов аппаратуры телефонного типа
  • Подготовка и организация работ по монтажу вторичных цепей
  • Состав бригад по монтажу вторичных цепей
  • Организация рабочего места
  • Инструмент, приспособления, инвентарь при монтаже вторичных цепей
  • Техника безопасности
  • Правила техники безопасности при монтаже кабелей
  • Безопасность при работе на высоте, защита от действия электросварочной дуги, инструмент
  • Безопасность при работе в действующих электроустановках
  • Первая помощь при поражении электрическим током и других несчастных случаях

Страница 14 из 45

Прочитать схему электрических соединений — это значит получить все данные об аппаратах, приборах и проводниках, составляющих данную схему, определить их назначение и порядок работы.
Чтение схемы какого-либо устройства начинают с определения ее назначения, записанного в угловом штампе, и знакомятся с примечаниями на чертеже.

Читать схему соединений вторичных цепей нужно после предварительного изучения схемы первичной цепи.
Разбирать схему надо начиная от источников питания (от аккумуляторных батарей, вторичных обмоток трансформаторов напряжения и тока и т.п.).
Схема состоит из нескольких электрически не связанных между собой цепей, поэтому поочередно рассматривают каждую цепь в отдельности. Лучше сначала разобрать схемы цепей, питаемых от вторичных обмоток трансформаторов тока, а затем перейти к цепям тока управления.

Рис. 54. Развернутая схема управления асинхронным короткозамкнутым электродвигателем с торможением противовключением

В качестве примера можно прочитать принципиальную схему управления асинхронным короткозамкнутым электродвигателем с торможением противовключением (рис. 54).
На схеме все элементы аппаратов изображены в положении, когда по ним не протекает ток.

Включив линейный рубильник, подают напряжение в цепи управления. Запускают двигатель нажав кнопку «пуск», которая замкнет цепь катушки линейного контактора Л.
Проследим эту цепь: фаза Л2, предохранитель, кнопка «стоп», кнопка «пуск», размыкающие блок-контакты контактора торможения Т, катушка контактора Л, контакты тепловых реле 1РТ и 2РТ, фаза Л3. По цепи пройдет ток, и контактор Л включится. Одновременно замкнутся замыкающие блок- контакты Л и разомкнутся размыкающие блок-контакты Л. Двигатель наберет обороты, и индукционное реле скорости РКС, включенное в цепь катушки контактора торможения Т, замкнет свои контакты.
При отключении двигателя кнопкой «стоп» или автоматически замыкающие блок-контакты Л размыкаются, а размыкающие блок-контакты Л замкнутся и включат в цепь катушку контактора торможения Т. Контактор торможения будет включен до тех пор, пока скорость двигателя не приблизится к нулю и реле РКС разомкнет свои контакты и тем самым разорвет цепь катушки Т.
Можно рассмотреть более сложную принципиальную схему управления, блокировки и сигнализации электропривода трехсекционного конвейера (рис. 55). Блокировка здесь применена для предотвращения завала механизмов транспортируемым материалом в случае остановки первого или второго конвейера.
Схема работает так, что остановка любого из приводных электродвигателей влечет автоматическую остановку всех предыдущих электродвигателей (по ходу движения материала). Для этого в цепь управления магнитного пускателя каждого электродвигателя последовательно включают замыкающие 3 блок-контакты магнитного пускателя последующего электродвигателя.

Рис. 55. Развернутая схема управления, блокировки и сигнализации электропривода трехсекционного конвейера

Таким образом, магнитный пускатель 3К электродвигателя М3 третьего конвейера можно включить только тогда, когда замкнутся блок-контакты 2К3 магнитного пускателя 2К электродвигателя М2. В свою очередь магнитный пускатель 2К может быть включен после включения магнитного пускателя 1К электродвигателя M1 первого конвейера.

В схеме имеется также световая сигнализация положения пускателя, необходимая при диспетчерском управлении конвейерами. В выключенном состоянии каждого магнитного пускателя размыкающие Р контакты 1К2, 2К2, ЗК2 замкнуты и светятся зеленые лампы ЛЗ. При включении любого из магнитных пускателей указанные выше контакты размыкаются и разрывают цепь соответствующей зеленой лампы, а красная лампа ЛK через один из замыкающих 3 блок-контактов (1К1, 2К1, ЗК1) включается.

  • Назад
  • Вперёд
  • Назад

Еще по теме:

  • Инструкция по проектированию и монтажу систем управления и защиты
  • Взрывозащищенная контрольно-измерительная и аппаратура автоматики
  • Релейная защита и автоматика в электроустановках
  • Автоматика в системах электроснабжения промышленных предприятий
  • Использование микропроцессорной техники в системах контроля, управления защиты и автоматики

Объяснение электрических схем | Как читать электрические схемы — Upmation

Электрическая схема может представлять собой схему на одной странице, показывающую, как потолочный вентилятор должен быть подключен к источнику питания и его дистанционным выключателям.

Электросхема может включать проводку автомобиля. Например, как сигналы запитаны и подключены к контроллеру на рулевом колесе.

Или электрическая схема может быть документом на 200 страниц, включая все электрические соединения электрического щита управления на огромном заводе или заводе.

Поскольку к большинству схем подключения будут применяться некоторые практические правила, в части 1 этой статьи, состоящей из нескольких частей, вы узнаете, как читать схему подключения с помощью схемы подключения реальной промышленной панели управления.

А во второй части вы научитесь читать схему подключения ПЛК и его модулей.

Уделите время изучению стандартов!

Схемы подключения могут соответствовать различным стандартам в зависимости от страны, в которой они будут использоваться.

Они могут иметь разные макеты в зависимости от компании и дизайнера, который их разрабатывает.

Они также могут быть начерчены другим программным обеспечением ECAD, таким как EPLAN или AutoCAD Electrical. Итак, когда вы впервые видите электрическую схему, вам может потребоваться некоторое время, чтобы проанализировать ее и ознакомиться с ее расположением и символами.

Давайте начнем с реального примера электрической схемы.

Документ, который мы собираемся проверить, включает более 140 страниц, но мы проверим только некоторые страницы, так как остальные в чем-то похожи.

Сначала самое главное! Обозначения на электрической схеме

Каждая электрическая схема включает:

— Компоненты оборудования,

— Источники питания,

— Заземление шасси,

— Клеммы,

— Некоторые провода, конечно!

– Цифры, буквы и, возможно, некоторые номенклатуры.

Обычно самым первым шагом в обучении чтению схемы соединений является знакомство с символами оборудования, и каждая схема должна иметь для этой цели одну или две страницы.

Эта страница известна как страница Легенда и сокращение .

На странице «Условные обозначения и сокращения» вы можете увидеть:

– Трехфазный электродвигатель переменного тока, условное обозначение

– Электромагнитный клапан, условное обозначение

– MCCB с тепловой защитой и защитой от короткого замыкания его контакты)

и все остальные электрические символы, необходимые для чтения электрической схемы.

Помните, что эти символы могут незначительно отличаться на разных схемах подключения в зависимости от программного обеспечения ECAD, в котором они были разработаны.

Например, предохранитель в EPLAN Electric P8 (программное обеспечение для создания схем соединений ) выглядит так:

Но в AutoCAD Electrical он выглядит так:

Кстати, вы узнаете больше символов в оставшуюся часть этой статьи, и вы очень скоро привыкнете к этим электрическим символам!

Принципиальная электрическая схема!

Хорошо, давайте начнем с первой страницы , чтобы увидеть, насколько легко читать и понимать электрическую схему.

Правило № 1: Как следовать электрической схеме (направление чтения)

Прежде всего, в стандартных электрических схемах есть эмпирическое правило: читать схему следует слева направо и сверху вниз.

Прямо как книгу читаешь!

Но иногда дизайнеры делают некоторые исключения, чтобы иметь лучший макет, такой как эта страница.

Итак, в качестве исключения, мы должны начать с обратной стороны, и это где трехфазное питание входит в панель.

Напоминаем, что уровень напряжения и частота питания зависят от страны, в которой мы реализуем наш проект.

Например:

– В Англии или Австрии уровень напряжения составляет 400 вольт с частотой 50 герц

– В США трехфазный источник питания будет производить 480 вольт с частотой 60 герц.

Питание подается на клеммные колодки с клеммной колодкой «X0».

Клеммная колодка — это обозначение группы клеммных колодок с одинаковым уровнем напряжения или одинаковым назначением.

От этих клеммных колодок мы переходим к трехполюсному автоматическому выключателю с возможностью тепловой защиты и защиты от короткого замыкания.

Правило № 2: Схемы электрических соединений рисуются в нейтральном состоянии

Каждая стандартная электрическая схема должна быть нарисована в нейтральном состоянии.

Это означает, что все контакты, контакторы, автоматические выключатели и т. д. показаны в нормальном или обесточенном состоянии.

Следовательно, когда вы видите на электрической схеме замкнутый контакт, это нормально замкнутый контакт, а остальные контакты должны быть разомкнуты.

У нас есть отличная статья о замыкающих и размыкающих контактах и ​​примерах их реального применения, которую вы можете прочитать здесь.

Как читать электрические схемы

Хорошо! Давайте продолжим чтение.

После включения этого автоматического выключателя вручную, мощность течет к некоторым шинам распределения питания, от которых можно взять несколько ветвей.

Одна из ветвей идет на двухполюсный выключатель.

и оттуда питает трансформатор.

Если вы заметили, на проводах есть какие-то цифры.

Это так называемые «проводные бирки».

Что такое проволочная бирка? (И метка устройства)

Метки проводов представляют собой комбинацию некоторых букв и цифр, установленных на проводе или кабеле, и используются для указания, к какому устройству или клеммной колодке должен быть подключен провод или кабель.

Бирки для проводов очень полезны при устранении неполадок, так как, когда провод выходит из точки подключения, вы можете легко посмотреть на схему подключения и выяснить, где его следует снова подключить.

В панели также есть теги для устройств.

Если вы смотрели схему подключения и не знали, что такое устройство, то вы могли найти его в панели по его тегу.

Этот трансформатор преобразует 400 вольт в однофазное напряжение 230 вольт.

Используется для питания розетки или розетки, обогревателя и вентилятора.

Тег «-ST19» относится к термостату, который включает и выключает нагреватель или вентилятор при заданных уставках температуры.

Вы также заметили заземляющее шасси и его ответвления везде, где это необходимо.

Адресация компонентов на схемах электрических соединений

Прежде чем мы перейдем к следующей странице, вы можете спросить, что означают эти цифры в верхней части страницы. Это очень хороший вопрос!

На самом деле, это номера столбцов, и они разделили каждую страницу этого рисунка на 10 столбцов.

Как видите, в каждом столбце есть несколько устройств, и мы можем использовать эти номера столбцов в сочетании с номером страницы для адресации различных устройств, контактов, клеммных колодок и т. д. на других страницах.

Поясню на нескольких примерах!

Например, основная трехфазная мощность показана стрелками и цифрами в верхней правой части страницы.

Все они имеют номер 2.0 рядом со стрелкой.

— «2» указывает на вторую страницу.

— «0» указывает на первый столбец второй страницы.

И вот! Это наш источник питания на странице два .

В качестве другого примера, номер под этим контактом означает страницу 130 и столбец 6.

Перехожу на 130 страницу схемы подключения, а это столбец номер 6.

И вот оно! Та же бирка, KA1306, как мы и ожидали.

Похоже на катушку. Но не катушка контактора; катушка реле.

Откуда я это знаю?! Если вы видели страницу с легендой и аббревиатурой на чертеже, вы знаете, что «-KA» — это номенклатура реле на этом чертеже.

Под катушкой вы видите контакт 13-14 (замыкающий контакт) на второй странице, а также другие замыкающие и размыкающие контакты этого реле с адресами, которые они использовали на этом рисунке.

Мы еще вернемся на эту страницу.

На второй странице источник питания от сети питает 24-вольтовый блок питания, который обеспечивает нам напряжение 24 В с мощностью 10 ампер.

Оттуда мы расширили это напряжение с помощью некоторых клеммных колодок, чтобы мы могли подавать питание на различные инструменты, карты ПЛК, ЦП ПЛК или любое другое устройство, для включения которого требуется 24 вольта.

Но подождите! Эта часть чертежа кажется немного странной, так как все эти клеммные колодки имеют одинаковую маркировку «XC».

Что такое двухъярусные клеммные колодки?

На рынке представлено множество клеммных колодок. В этом случае, чтобы сэкономить место на панели, мы использовали двухуровневые клеммные колодки.

Они занимают то же место, что и обычные клеммные колодки, но к ним можно подключить два провода с каждой стороны.

Далее у нас есть ответвление, которое подает питание 24 вольта на страницу 12 столбца 0, но с двумя блокировками!

Что такое электрическая блокировка?

Блокировка означает условие.

Например, здесь, без включения этих блокировок, наши 24 В не могут достичь страницы 12, столбца 0.

Давайте снова обратимся к странице 130 схемы подключения, чтобы увидеть, что это за условия.

ПРИМЕЧАНИЕ. Вы заметили, что нам приходится переключаться между разными страницами? Это единственный способ, которым мы должны воспользоваться, чтобы полностью понять эти рисунки.

На странице 130 у нас есть защитное реле , и он будет использоваться для защиты людей, материалов и самой машины во время ее работы.

Помните, что разработчик этой электрической схемы должен был обратиться к техническому описанию этого оборудования, чтобы завершить свою работу.

На самом деле чтение паспорта оборудования является очень важным и неизбежным этапом проектирования схемы подключения.

Мы всегда должны делать то же самое для всего оборудования, используемого в процессе.

Кстати, каналы S11/S12 и S21/S22 используются для подключения к компонентам безопасности на объекте (например, барьеры безопасности), и если зона эвакуируется, то эти каналы будут активированы.

В результате замыкаются замыкающие контакты реле безопасности (выходные контакты 13/14 и 23/24).

Поэтому замыкаются наши 13-14 НО контакты реле (КА1306 и КА1307).

Таким образом, наше 24-вольтовое питание будет перенесено на страницу 12, нулевой столбец.

Давайте прервем эту часть здесь и продолжим следующую часть, прочитав и поняв, что такое ПЛК, частотно-регулируемый привод и их силовые и сигнальные кабели на этой схеме подключения панели управления.

Вторую часть этой статьи можно прочитать здесь.

Спасибо, что прочитали еще одну статью. Пожалуйста, распространите информацию, поделившись этой статьей:

Электрические схемы — как их читать?

Электрические схемы – как их читать?

2022-03-29

Почему сложно выучить электронику?

Многие считают электронику очень сложной проблемой. Однако важно не забывать, что при изучении любого предмета мы сталкиваемся со всевозможными трудностями, и каждому инженеру-электронщику приходилось в какой-то момент преодолевать их, прежде чем создавать полнофункциональные схемы. Многие причины усложняют задачу начинающим электронщикам, но перечислим некоторые из них:

  • Электрические цепи состоят из компонентов с различными функциями, роль, которую они играют, зависит от значения других компонентов и их расположения по отношению друг к другу.
    • Дизайнер записывает свою идею в виде схемы. Для этого он использует ряд электронных символов. Чтобы использовать электрические схемы , нам необходимо их распознать и понять.
    • Электроника занимается обработкой электричества, чего нельзя увидеть. Ток и напряжение должны быть обнаружены и измерены. Для этого требуется не только правильное оборудование, но и навыки его использования.
    • При просмотре собранной электрической схемы , когда мы хотим найти отдельные электронные компоненты , у нас часто возникает проблема, поскольку они могут быть похожи друг на друга, выполняя при этом совершенно разные функции в общей системе. . Прогрессивная миниатюризация усугубляет эту проблему.

Электрические схемы и их виды.

Чтобы понять, что такое электрическая схема, можно воспользоваться аналогией с географическими картами. Электрический ток — это поток электронов, который во многих случаях ведет себя подобно воде, потому что это поток молекул. Схема электронной схемы напоминает карту, на которой отмечены электрические соединения. Умение пользоваться картой заключается в нахождении характерных точек на поле и размещении карты таким образом, чтобы расположение символов на карте отражало расположение объектов в поле. Аналогично поступаем с электрической схемой . На первом этапе нужно найти характеристику электронных компонентов в схеме, затем их нужно найти в устройстве. Иногда схемы разбиты на несколько листов, чтобы можно было без проблем переходить с одного листа на другой . Один и тот же сигнал одинаково называется на схемах смежных систем. Существует три типа электрических схем. Блок-схема — функциональные блоки в виде черных ящиков. Таким образом дизайнер записывает модули диаграммы. Схематическая диаграмма — использует символы для представления компонентов и соединений между ними. Схема подключения — это эскиз печатной платы с установленными на ней компонентами. Это очень удобно при сборке системы или поиске в ней определенных элементов.

Почему существует три типа электрических схем?

Одно и то же устройство можно сделать несколькими способами. Блоки питания бывают линейные и импульсные. Его схема стабилизации напряжения может быть реализована с использованием транзисторов , , стабилитрона или интегральной схемы. Каждая реализация имеет преимущества и недостатки. На блок-схеме проектировщик рисует, какие функции должна выполнять схема, и делит большую задачу на более мелкие, которые легче выполнить. Дизайнер описывает блоки и иногда сигналы, посылаемые между ними. Зная, какая схема вам нужна, и сигналы на входах и выходах, можно построить принципиальную схему. Позже конструктор собирает схему; исходя из этого нарисована электрическая схема (схема соединений), представляющая собой графическое изображение электрической цепи. Блок-схема также используется, чтобы выяснить, как работает устройство и работает ли оно неправильно; путем проведения анализа поиск можно сузить до определенного блока.

Как определить роль электронного компонента? Схемные обозначения

Конструктор обычно не изобретает всю схему с нуля, а использует известные конфигурации. Вместо этого разработчику необходимо знать свойства подключенных компонентов; таким образом, можно выбрать типы и значения компонентов, чтобы они выполняли определенные задачи. Установщику или наладчику не приходится гадать, какова функция схемы, ведь схема обычно сопровождается описанием использованных решений, а элементов 9. 0049 обозначен символами . Таким образом, достаточно выделить на схеме группу компонентов с одинаковым описанием. Однако обычно приходится находить несколько элементов, потому что может быть более одного элемента одного типа или значения как в схеме, так и на схеме. Удивительно, но чем больше элементов в группе, тем меньше вероятность неправильного размещения. Затем, следуя путям в схеме и линиям на схеме, можно идентифицировать остальные компоненты. Однако при работе на схеме нужно помнить, что появление 9Символы 0049, используемые в электрических схемах в Польше, определяются в соответствии с польскими стандартами. Один и тот же элемент может иметь несколько иное обозначение на схеме производства США. В Интернете доступна поисковая система для действующих в Польше стандартов — вы можете узнать, какие стандарты действуют в настоящее время. Электрические схемы можно рисовать вручную или с помощью компьютера. Программное обеспечение для автоматизированного проектирования (CAD — Computer-Aided Design) позволяет вносить исправления в существующие схемы без необходимости их перерисовки. Более мощные программы имеют множество дополнительных опций, в том числе возможность моделирования работы схемы, помощи в проектировании печатных плат или автоматического проведения инвентаризации компонентов.

Простые электрические схемы для начинающих – как научиться их рисовать? Как их читать?

Существуют две основные школы обучения чтению и рисованию схем. Одна теория состоит в том, что лучше сначала научиться читать диаграммы , а затем рисовать их, а другая состоит в том, что лучше делать и то, и другое одновременно. Оба метода обучения имеют свои преимущества. Однако начинать необходимо с изучения символов основных компонентов. В Интернете есть много сайтов, где они подробно описаны. Как только мы познакомимся с электронными компонентами, их символами и их основными функциями, мы сможем проанализировать как можно больше диаграмм. Затем вы можете продолжить рисовать свои собственные

простые электрические схемы для начинающих . Рисование, чтение и, наконец, создание диаграмм — все эти навыки быстро осваиваются. Схемы включают в себя механические компоненты, такие как переключатели и реле. Они не являются сердцем схемы, но они проводят входные и выходные сигналы и обеспечивают питание схем, поэтому они необходимы для работы всей схемы. На схеме показано символов , представляющих активные компоненты, такие как транзисторы, операционные усилители, диоды и переключатели. Активные устройства — это электронные компоненты, которым для выполнения предназначенной функции требуется напряжение или ток. Активным устройствам обычно требуется источник питания с определенным напряжением, током и полярностью для правильной работы. Наконец, каждая электронная схема также включает в себя
пассивные компоненты
, такие как резисторы, конденсаторы, катушки и трансформаторы. Эти компоненты не зависят от внешнего источника энергии, напряжения или полярности. Как правило, они обладают электрическими свойствами, которые зависят от их физических характеристик, таких как материал, из которого они сделаны, их размеры и структура.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
