Содержание

Чтение электрических схем – Энциклопедия по машиностроению XXL

Техника чтения электрических схем — знание условных обозначений, знание электротехники, знание порядка чтения схемы, знание приемов проверки правильности сделанных предположений, условия неразрывности процесса чтения и ан иза.  [c.321]

Для упрощения чтения электрической схемы каждой из ее составных частей присвоен буквенный индекс. Сопровождающие текст индексы в скобках указывают на те части электрической схемы, где находятся рассматриваемые элементы. Действие одного из проставленных в тексте индексов распространяется до следующего индекса. Рассмотрим электросхему с ее исходного положения, когда оба лифта готовы к работе, но находятся в неподвижном положении.  [c.240]


ПОТОЧНЫЕ МЕХАНИЗИРОВАННЫЕ И АВТОМАТИЧЕСКИЕ СБОРОЧНО-СВАРОЧНЫЕ ЛИНИИ ЧТЕНИЕ ЭЛЕКТРИЧЕСКИХ СХЕМ  [c.
234]

Чтение электрических схем  [c.293]

Помощь в чтении электрических схем окажет нижеприведенный рисунок  [c.252]

Последовательность работы элементов электрической схемы лифта. Для сокращения записей и упрощения чтения электросхемы введены следующие обозначения.  [c.220]

При проектировании и изучении электрических схем лифтов или других машин пользуются принципиальными схемами. Основной метод построения принципиальных схем заключается в том, что отдельные элементы одного и того же электрического аппарата, кинематически связанные между собой или расположенные в непосредственной близости один от другого, на схеме изображают в разных местах. Это значительно облегчает чтение схемы и способствует наглядному изучению последовательности работы аппаратов, составляющих схему, в принципиальных схемах все элементы одного аппарата обозначаются одними и теми же буквами. Например, катушка контактора  

[c. 132]

Выявление неисправностей в электрических схемах лифтов я причин, вызвавших эти неисправности, возможно только при условии четкого знания электросхем и свободного чтения их.  [c.42]

При проектировании и анализе электроприводов строятся развернутые электрические схемы (развертки). Положенный в основу их построения принцип состоит в том, что элементы изделий изображаются на схеме условно в тех электрических цепях, в которых они работают, и по расположению они не связываются с изделием, к которому принадлежат. Так, элементы одного и того же аппарата, кинематически связанные друг с другом, в развернутой схеме располагаются в разных местах. Такое расположение элементов намного облегчает чтение схемы, позволяет наглядно видеть взаимосвязь между элементами и понять последовательность действия аппаратуры. В развернутых схемах всем элементам одного изделия присваивается одно и то же буквенное или цифровое обозначение.  

[c.308]

Принципиальная электрическая схема той же машины приведена на фиг. 120, Принципиальная схема показывает взаимодействие всех электрических узлов машины, однако сами узлы изображаются условно и размещаются на схеме так, чтобы обеспечить легкое ее чтение. Принципиальная схема служит для изучения и анализа работы машины.  [c.173]

Чтение и квалифицированный анализ электрической схемы требуют достаточных для этого знаний из электротехники и практических навыков.  [c.42]

Для правильного чтения электрической принципиальной схемы необходимо хорошо знать условные графические обозначения электрических машин, аппаратов различного назначения и нх элементов.  

[c.253]


Диагностика системы управления двигателем с электронным впрыском топлива достаточно проста, при условии знания базовых понятий электротехники и наличия навыка чтения простых электрических схем. Кроме того, необходимо иметь опыт работы с цифровым мультиметром. Разумеется, необходимо понимание основ работы двигателя.  [c.227]

Для уяснения преимуществ систем электрического управления станками-автоматами, прежде чем приступить к чтению схем таких устройств, рассмотрим конструктивную схему станка с полуавтоматическим управлением. На рис. 242 показана схема копировального станка с полуавтоматическим управлением.  [c.333]

На рис. 238 представлена электрическая принципиальная схема (для упражнений в чтении).  [c.281]

После вычерчивания условных изображений обмоток всех реле и простановки контактов реле памяти дальнейшее построение схемы управления сводится к последовательному включению в электрическую цепь каждого реле тех нормально разомкнутых выключателей Х, хд, Хз, Xi, Х2 и Хз, которые входят в соответствующие формулы включения. Для удобства чтения схемы одноименные выключатели располагаются на одной вертикали и соединяются пунктирной линией. Кроме того, в цепь каждого реле управления распределителями дополнительно вводятся нормально замкнутые выключатели, размыкающие цепь реле, как только кончится соответствующий ход поршня.[c.542]

Размещение УГО элементов, устройств на схеме должно определяться удобством чтения схемы, а также необходимостью изображения электрических связей линиями минимальной длины и наименьшим количеством пересечений.  

[c.253]

Электрические соединения. Для удобства вычерчивания, чтения и монтажа схемы провода цепей управления и силовых цепей соединяются в пучки и вычерчиваются жирной линией. От этой жирной линии ответвляются провода к клеммам аппаратов. Ответвления цепей управления вычерчиваются тонкими линиями, лиловых цепей — толстыми.  [c.106]

В данном случае речь идет не о физическом разрыве электрической цепи, а об условном изображении на схеме, когда линия, изображающая цепь, разрывается и возобновляется в другом месте схемы. А если схема выполнена на нескольких листах, то продолжение цепи может быть выполнено на любом листе. Такое упрощение делается в основном, чтобы не тащить относительно длинные цепи через лист (или листы), что упрощает рисование и чтение схемы и, согласно ГОСТ 2.

721—74, должно выполняться с соблюдением ряда требований.  [c.192]

Допускается линии, изображающие провода, группы проводов, жгуты и кабели (многожильные провода, электрические шнуры), не проводить или обрывать их около мест присоединения, если их изображение затрудняет чтение схемы.  [c.851]

Пфядок чтения электрических схем такой же, как и кинематических. При чтении электрических схем надо иметь в виду следующее  [c.293]

Другой пример – сканирующее устройство для чтения чертежей [9]. Применение средств ИИ в совокупности с растровой телевизионной камерой позволило фирме “Siemens AG” создать установку, которая способна вводить в систему автоматического проектирования (САПР) даже черновые наброски чертежей. Кроме того, высокое быстродействие установки дает возможность вводить графическую информацию за время, составляющее 10-20% времени необходимого для ввода графики традиционными средствами. Экспериментальная установка может считывать черновой набросок электрической схемы, не очень старательно нарисованный от руки, и преобразовывать его в набор символьных элементов.

Символы схемы не нужно точно вычерчивать и тщательно ориентировать на рисунке, а линии не обязательно должны быть прямыми и иметь четкие окончания. Вспомогательный текст, например обозначения элементов и спецификации, также может быть написан от руки в заданном формате.  [c.122]

При составлении и чтении схем важно знать принятые условные обозначения для кинематических схем — ГОСТ 2.770—68 для электрических, гидравлических и пневматических схем, обозначения, установленные комплексом соответствующих стандартов ЕСКД (см. 6R, 66),  [c.301]

Элементы и устройства изoбpaяfaют на электрических принципиальных схемах совмещенным (рис. 2.23) или разнесенным (рис. 2.24) способом. По совмещенному способу составные части элементов изображают совместно, т. е. в непосредственной близости друг к другу. Для упрощения начертания схем и их чтения элементы изображаются разнесенным способом, т. е. один и тот 52  

[c.52]


На рис. 7.13 приведен фрагмент чертежа многослойной платы. За главный вид платы принято изображение платы после нанесения последнего слоя. Элементы, расположенные в разных слоях, условно выделены различ1юй штриховкой, которая пояснена в таблице, помещенной в нижней части чертежа. Форма, размеры и количество граф таблицы не регламентируются. Пленочные элементы, имеющие на чертеже ширину 2 мм и менее, изображают сплошной утолщенной линией (2х). Местоположение навесных элементов указывают на чертежах плат условными знаками на рис. 7.13 такими знаками являются два уголка, помещенные между резистором КЗ и конденсатором С1. Все микроэлементы на чертеже платы обозначают в соответствии с обозначениями на электрической принципиальной схеме. На чертеже платы пленочной микросхемы допускается помещать электрическую принципиальную схему — это облегчает чтение чертежа.  
[c.318]

I контактном методе перфорированная бумажная карта или лента / (рис. 60, а) лежит на поверхности контактной пластины 3. Контактные, щетки 2, представляющие собой пучок стальных проволок, торцовая поверхность которых отшлифована под углом, опираются на поверхность. ленты. При чтении программы перфокарта или перфолента перемещается, м и ее строчки подводятся к щеткам. Щетки, совмещенные с отверстиями у. перфоленты, соприкасаются с контактной пластиной, к которой подведен к ток, и через эти щетки подаются электрические сигналы. Более совер- шенной является схема с ощупывающим штифтом. При бесконтактном фотоэлектрическом методе (рис. 60, б) с одной стороны перфоленты или  

[c.161]


Как научиться читать электрические схемы часть 1 | Энергофиксик

Вступив на очень увлекательный и тернистый путь изучения электроники, все радиолюбители сталкиваются с такой проблемой как чтение электрических схем. Этому процессу посвящено множество научных статей и еще больше книг, но зачастую в них информация подается путано и непонятно. Начиная с этой статьи, я хочу вместе с вами пройти обучение правильному чтению схем от самых простейших и заканчивая сложными и объемными.

yandex.ru

yandex.ru

Условное обозначение элементов

Но прежде чем изучать даже самую простую схему нужно познакомиться с основными элементами и их условными обозначениями.

Как обозначаются источники питания

Любая схема, насколько бы она ни была сложна или наоборот проста не будет работать без электропитания. Принципиально различают два вида источника питания:

1. Постоянный ток;

2. Переменный ток.

На данном этапе мы будем рассматривать с вами исключительно источники постоянного тока, к которым относятся: батарейки, аккумуляторы, разнообразные блоки питания и т. д.

Несмотря на все разнообразие существующих элементов на схемах они имеют практически идентичное обозначение (есть некоторые различия).

Батарейка (единичный гальванический элемент)

Итак, батарейка. Причем не имеет значения какого она будет типа (АА, ААА и т.д.) обозначается двумя черточками разной длины. Причем линия большей длины обозначает «+», а меньшей «-».

Батарейка имеет стандартное буквенное обозначение “G

yandex.ru

yandex.ru

Но многие радиолюбители вместо «G» используют обозначение «Е». Это указывает на то, что данный элемент является источником ЭДС (электродвижущей силы).

Если используется гальваническая группа элементов, то источник питания обозначается так:

yandex.ru

yandex.ru

И уже батарея будет иметь следующее буквенное обозначение: «GB».

Обозначение проводов и их соединения на схеме

Электрические провода выполняют самую главную функцию: соединяют все элементы в единую сеть и по факту заставляют работать всю нашу схему.

У проводов есть множество характеристик: сечение, материал, изоляция, и т. д.

Но в схемах чаще всего используются монтажные гибкие провода.

yandex.ru

yandex.ru

На печатных платах роль проводов выполняют токопроводящие дорожки. При этом на чертежах, что дорожки, что провода обозначаются одинаково – прямыми линиями.

Давайте рассмотрим простейший пример. Для того, чтобы зажечь самую простую лампу накаливания на 12 Вольт,

необходимо при помощи соединительных проводов, напряжение от аккумулятора подать на лампочку. И тогда по замкнутой цепи от плюса к минусу потечет ток и, проходя через лампу, спровоцирует нагрев спирали, и лампа загорится.

В сложных и многоэлементных цепях проводники довольно часто пересекаются. При этом если в месте пересечения не образуется электрическая связь, то на схеме точка не ставится.

А если в месте пересечения образуется электрическая связь, то тогда на чертеже ставится точка и это соединение теперь является электрическим узлом .

yandex.ru

yandex.ru

В таком узле вполне могут пересекаться сразу несколько проводников.

Как обозначается общий провод

В достаточно сложных схемах, чтобы улучшить читаемость и не перегружать чертеж, очень часто проводники, соединяемые с общим «минусом» не обозначают. А в место них используют специальные знаки.

yandex.ru

yandex.ru

Так же в иностранных схемах с таким знаком встречается надпись GND или GRAUND, что переводится как “земля”.

Но учтите следующий момент, что не во всех схемах общий провод «минус». Если вы будете читать старые советские схемы, то там часто общим проводом является «плюс».

Давайте рассмотрим следующую схему

yandex.ru

yandex.ru

Когда речь заходит о том, что потенциал в точке «1» равен, например, 10 Вольтам, это значит, что напряжение нужно измерять между данной точкой и «землей»(минусом элемента питания). Метод указывания всего одной точки удобен с практической стороны.

Как обозначаются радиодетали на схемах

Радиодетали – это фундамент любого устройства и к ним относятся: резисторы, транзисторы, светодиоды, конденсаторы, диодные мосты и т. д.

Для того, чтобы читать схемы, вы просто обязаны знать условное графическое обозначение базовых радиодеталей:

yandex.ru

yandex.ru

Давайте теперь попробуем прочесть следующую простую схему питания светодиода:

В этой схеме для нас есть два новых элемента: это резистор и светодиод. Главным параметром резистора является его сопротивление, которое указывается прямо на схеме рядом с условным обозначением сопротивления. Так же зачастую указывается и мощность рассеивания.

Параметры светодиода на схеме не указываются, а записываются в спецификации к схеме.

Итак, наша схема замкнута, а это значит по ней протекает электрический ток. Причем все элементы соединены последовательно. Это свидетельствует тому, что сила тока везде будет одинакова.

Принято считать, что ток «I» протекает от положительной обкладки источника питания, через резистор «R», светодиод «VD» к отрицательной обкладке.

Принцип работы схемы предельно прост: протекающий ток заставляет светиться светодиод, а для того, чтобы он (светодиод) не сгорел, сопротивление выполняет функцию ограничителя тока.

При этом если мы с вами измерим напряжение на резисторе и светодиоде, то согласно второму закону Кирхгофа оно будет различно.

И если сложить полученные напряжения, то их сумма будет равна напряжению источника питания.

Как читать простейшие электрические схемы с минимумом деталей мы вроде с Вами разобрались. Учиться читать более сложные схемы (на примерах) будем в следующих статьях, поэтому чтобы не пропустить подписываемся.

И если данная статья вам понравилась, то ставим палец вверх! Спасибо за внимание!

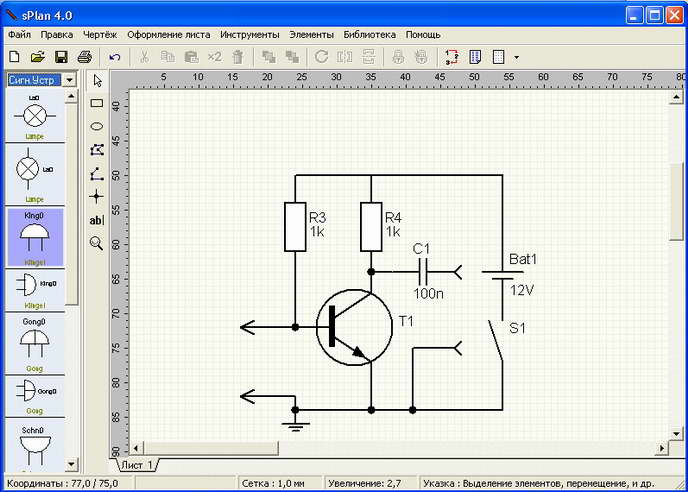

Рисование электрических схем онлайн.

Как читать принципиальные схемы

Новички, которые пытаются самостоятельно собрать какие-то электронные схемы и приборы, сталкиваются с самым первым в своей новой деятельности вопросе, как читать электрические схемы? Вопрос, на самом деле серьезный, ведь прежде, чем собрать схему, ее необходимо как-то обозначить на бумаге. Или найти готовый вариант для воплощения в жизнь. То есть, чтение электрических схем – основная задача любого радиолюбителя или электрика.

Что такое электрическая схема

Это графическое изображение, где указаны все электронные элементы, связанные между собой проводниками. Поэтому знание электрических цепочек – это залог правильно собранного электронного прибора. А, значит, основная задача сборщика – это знать, как на схеме обозначаются электронные компоненты, какими графическими значками и дополнительными буквенными или цифровыми значениями.

Все принципиальные электрические схемы состоят из электронных элементов, которые имеют условное графическое обозначение, короче УЗО.

Для примера дадим несколько самых простых элементов, которые в графическом исполнении очень похожи на оригинал. Вот так обозначается резистор:

Как видите, очень похоже на оригинал. А вот так обозначается динамик:

То же большое сходство. То есть, существуют некоторые позиции, которые сразу же можно опознать. И это очень удобно. Но есть и совершенно непохожие позиции, которые или надо запомнить, или надо знать их конструкции, чтобы легко определять на принципиальной схеме. К примеру, конденсатор на рисунке снизу.

Тот, кто давно разбирается в электротехнике, то знает, что конденсатор – это две пластинки, между которыми размещен диэлектрик. Поэтому в графическом изображении был и выбран этот значок, он в точности повторяет конструкцию самого элемента.

Самые сложные значки у полупроводниковых элементов. Давайте рассмотрим транзистор. Необходимо отметить, что у этого прибора три выхода: эмиттер, база и коллектор. Но и это еще не все. У биполярных транзисторов встречаются две структуры: «n – p – n» и «p – n – p». Поэтому и на схеме они обозначаются по-разному:

Как видите, транзистор по своему изображению на него-то и не похож. Хотя, если знать структуру самого элемента, то можно сообразить, что это именно он и есть.

Простые схемы для начинающих, зная несколько значков, можно читать без проблем. Но практика показывает, что простыми электросхемами в современных электронных приборах практически не обходятся. Так что придется учить все, что касается принципиальных схем. А, значит, необходимо разобраться не только со значками, но и с буквенными и цифровыми обозначениями.

Что обозначают буквы и цифры

Все цифры и буквы на схемах являются дополнительной информацией, это опять-таки к вопросу, как правильно читать электросхемы? Начнем с букв. Рядом с каждым УЗО всегда проставляется латинская буква. По сути, это буквенное обозначение элемента. Это сделано специально, чтобы при описании схемы или устройства электронного прибора, можно было бы обозначать его детали. То есть, не писать, что это резистор или конденсатор, а ставить условное обозначение. Это и проще, и удобнее.

Теперь цифровое обозначение. Понятно, что в любой электронной схеме всегда найдутся элементы одного значения, то есть, однотипных. Поэтому каждую такую деталь пронумеровывают. И вся эта цифровая нумерация идет от верхнего левого угла схемы, затем вниз, далее вверх и опять вниз.

Внимание! Специалисты называют такую нумерацию правилом «И». Если обратите внимание, то движение по схеме так и происходит.


И последнее. Все электронные элементы имеют определенные свои параметры. Их обычно также прописывают рядом со значком или выносят в отдельную таблицу. К примеру, рядом с конденсатором может быть указана его номинальная емкость в микро- или пикофарадах, а также номинальное его напряжение (если такая необходимость возникает). Вообще, все, что связано с полупроводниковыми деталями должно обязательно дополняться информацией. Это не только упрощает чтение схемы, но и позволяет не ошибиться при выборе самого элемента в процессе сборки.

Иногда цифровые обозначения на электросхемах отсутствуют. Что это значит? К примеру, взять резистор. Это говорит о том, что в данной электрической схеме показатель его мощности не имеет значения. То есть, можно установить даже самый маломощный вариант, который выдержит нагрузки схемы, потому что в ней течет ток малой силы.

И еще несколько обозначений. Проводники графически обозначаются прямой непрерывной линией, места пайки точкой. Но учтите, что точка ставиться только в том месте, где соединяются три или более проводников.


Заключение по теме

Итак, вопрос, как научится читать схемы электрические, не самый простой. Вам потребуется не только знание УЗО, но и знание, касающиеся параметров каждого элемента, его структуры и конструкции, а также принципа работы, и для чего он необходим. То есть, придется учить все азы радио- и электротехники. Сложно? Не без этого. Но если вы поймете, как все работает, то для вас откроются горизонты, о которых вы и не мечтали.

Похожие записи:

Как научиться читать принципиальные схемы

Те, кто только начал изучение электроники сталкиваются с вопросом: «Как читать принципиальные схемы?» Умение читать принципиальные схемы необходимо при самостоятельной сборке электронного устройства и не только. Что же представляет собой принципиальная схема? Принципиальная схема – это графическое представление совокупности электронных компонентов, соединённых токоведущими проводниками. Разработка любого электронного устройства начинается с разработки его принципиальной схемы.

Именно на принципиальной схеме показано, как именно нужно соединять радиодетали, чтобы в итоге получить готовое электронное устройство, которое способно выполнять определённые функции. Чтобы понять, что же изображено на принципиальной схеме нужно, во-первых знать условное обозначение тех элементов, из которых состоит электронная схема. У любой радиодетали есть своё условное графическое обозначение – УГО . Как правило, оно отображает конструктивное устройство или назначение. Так, например, условное графическое обозначение динамика очень точно передаёт реальное устройство динамика . Вот так динамик обозначается на схеме.

Согласитесь, очень похоже. Вот так выглядит условное обозначение резистора .

Обычный прямоугольник, внутри которого может указываться его мощность (В данном случае резистор мощностью 2 Вт, о чём свидетельствует две вертикальные черты). А вот таким образом обозначается обычный конденсатор постоянной ёмкости.

Это достаточно простые элементы. А вот полупроводниковые электронные компоненты, вроде транзисторов, микросхем, симисторов имеют куда более изощрённое изображение. Так, например, у любого биполярного транзистора не менее трёх выводов: база, коллектор, эмиттер. На условном изображении биполярного транзистора эти выводы изображены особым образом. Чтобы отличать на схеме резистор от транзистора, во-первых надо знать условное изображение этого элемента и, желательно, его базовые свойства и характеристики. Поскольку каждая радиодеталь уникальна, то в условном изображении графически может быть зашифрована определённая информация. Так, например, известно, что биполярные транзисторы могут иметь разную структуру: p-n-p или n-p-n . Поэтому и УГО транзисторов разной структуры несколько отличаются. Взгляните…

Поэтому, перед тем, как начать разбираться в принципиальных схемах, желательно познакомиться с радиодеталями и их свойствами. Так будет легче разобраться, что же всё-таки изображено на схеме.

На нашем сайте уже было рассказано о многих радиодеталях и их свойствах, а также их условном обозначении на схеме. Если забыли – добро пожаловать в раздел «Старт» .

Кроме условных изображений радиодеталей на принципиальной схеме указывается и другая уточняющая информация. Если внимательно посмотреть на схему, то можно заметить, что рядом с каждым условным изображением радиодетали стоят несколько латинских букв, например, VT , BA , C и др. Это сокращённое буквенное обозначение радиодетали. Сделано это для того, чтобы при описании работы или настройки схемы можно было ссылаться на тот или иной элемент. Не трудно заметь, что они ещё и пронумерованы, например, вот так: VT1, C2, R33 и т.д.

Понятно, что однотипных радиодеталей в схеме может быть сколь угодно много. Поэтому, чтобы упорядочить всё это и применяется нумерация. Нумерация однотипных деталей, например резисторов, ведётся на принципиальных схемах согласно правилу «И». Это конечно, лишь аналогия, но довольно наглядная. Взгляните на любую схему, и вы увидите, что однотипные радиодетали на ней пронумерованы начиная с левого верхнего угла, затем по порядку нумерация идёт вниз, а затем снова нумерация начинается сверху, а затем вниз и так далее. А теперь вспомните, как вы пишите букву «И». Думаю, с этим всё понятно.

Что же ещё рассказать о принципиальной схеме? А вот что. На схеме радом с каждой радиодеталью указывается её основные параметры или типономинал. Иногда эта информация выносится в таблицу, чтобы упростить для восприятия принципиальную схему. Например, рядом с изображением конденсатора, как правило, указывается его номинальная ёмкость в микрофарадах или пикофарадах. Также может указываться и номинальное рабочее напряжение, если это важно.

Рядом с УГО транзистора обычно указывается типономинал транзистора, например, КТ3107, КТ315, TIP120 и т.д. Вообще для любых полупроводниковых электронных компонентов вроде микросхем, диодов, стабилитронов, транзисторов указывается типономинал компонента, который предполагается для использования в схеме.

Для резисторов обычно указывается всего лишь его номинальное сопротивление в килоомах, омах или мегаомах. Номинальная мощность резистора шифруется наклонными чёрточками внутри прямоугольника. Также мощность резистора на схеме и на его изображении может и не указываться. Это означает, что мощность резистора может быть любой, даже самой малой, поскольку рабочие токи в схеме незначительны и их может выдержать даже самый маломощный резистор, выпускаемый промышленностью.

Вот перед вами простейшая схема двухкаскадного усилителя звуковой частоты. На схеме изображены несколько элементов: батарея питания (или просто батарейка) GB1 ; постоянные резисторы R1 , R2 , R3 , R4 ; выключатель питания SA1 , электролитические конденсаторы С1 , С2 ; конденсатор постоянной ёмкости С3 ; высокоомный динамик BA1 ; биполярные транзисторы VT1 , VT2 структуры n-p-n . Как видите, с помощью латинских букв я ссылаюсь на конкретный элемент в схеме.


Что мы можем узнать, взглянув на эту схему?

Любая электроника работает от электрического тока, следовательно, на схеме должен указываться источник тока, от которого питается схема. Источником тока может быть и батарейка и электросеть переменного тока или же блок питания.

Итак. Так как схема усилителя питается от батареи постоянного тока GB1, то, следовательно, батарейка обладает полярностью: плюсом «+» и минусом «-». На условном изображении батареи питания мы видим, что рядом с её выводами указана полярность.

Полярность. О ней стоит упомянуть отдельно. Так, например, электролитические конденсаторы C1 и C2 обладают полярностью. Если взять реальный электролитический конденсатор , то на его корпусе указывается какой из его выводов плюсовой, а какой минусовой. А теперь, самое главное. При самостоятельной сборке электронных устройств необходимо соблюдать полярность подключения электронных деталей в схеме. Несоблюдение этого простого правила приведёт к неработоспособности устройства и, возможно, другим нежелательным последствиям. Поэтому не ленитесь время от времени поглядывать на принципиальную схему, по которой собираете устройство.

На схеме видно, что для сборки усилителя понадобятся постоянные резисторы R1 – R4 мощностью не менее 0,125 Вт. Это видно из их условного обозначения.

Также можно заметить, что резисторы R2* и R4* отмечены звёздочкой * . Это означает, что номинальное сопротивление этих резисторов нужно подобрать с целью налаживания оптимальной работы транзистора. Обычно в таких случаях вместо резисторов, номинал которых нужно подобрать, временно ставится переменный резистор с сопротивлением несколько больше, чем номинал резистора, указанного на схеме. Для определения оптимальной работы транзистора в данном случае в разрыв цепи коллектора подключается миллиамперметр. Место на схеме, куда необходимо подключить амперметр указано на схеме вот так. Тут же указан ток, который соответствует оптимальной работе транзистора.

Напомним, что для замера тока, амперметр включается в разрыв цепи.

Далее включают схему усилителя выключателем SA1 и начинают переменным резистором менять сопротивление R2* . При этом отслеживают показания амперметра и добиваются того, чтобы миллиамперметр показывал ток 0,4 – 0,6 миллиампер (мА). На этом настройка режима транзистора VT1 считается завершённой. Вместо переменного резистора R2*, который мы устанавливали в схему на время наладки, ставится резистор с таким номинальным сопротивлением, которое равно сопротивлению переменного резистора, полученного в результате наладки.

Каков вывод из всего этого длинного повествования о налаживании работы схемы? А вывод таков, что если на схеме вы видите какую-либо радиодеталь со звёздочкой (например, R5* ), то это значит, что в процессе сборки устройства по данной принципиальной схеме потребуется налаживать работу определённых участков схемы. О том, как налаживать работу устройства, как правило, упоминается в описании к самой принципиальной схеме.

Если взглянуть на схему усилителя, то также можно заметить, что на ней присутствует вот такое условное обозначение.

Этим обозначением показывают так называемый общий провод . В технической документации он называется корпусом. Как видим, общим проводом в показанной схеме усилителя является провод, который подключен к минусовому “-” выводу батареи питания GB1. Для других схем общим проводом может быть и тот провод, который подключен к плюсу источника питания. В схемах с двуполярным питанием, общий провод указывается обособленно и не подключен ни к плюсовому, ни к минусовому выводу источника питания.

Зачем “общий провод” или “корпус” указывается на схеме?

Относительно общего провода проводятся все измерения в схеме, за исключением тех, которые оговариваются отдельно, а также относительно его подключаются периферийные устройства. По общему проводу течёт общий ток, потребляемый всеми элементами схемы.

Общий провод схемы в реальности часто соединяют с металлическим корпусом электронного прибора или металлическим шасси, на котором крепятся печатные платы.

Стоит понимать, что общий провод это не то же самое, что и “земля”. “Земля ” – это заземление, то есть искусственное соединение с землёй посредством заземляющего устройства. Обозначается оно на схемах так.

В отдельных случаях общий провод устройства подключают к заземлению.

Как уже было сказано, все радиодетали на принципиальной схеме соединяются с помощью токоведущих проводников. Токоведущим проводником может быть медный провод или же дорожка из медной фольги на печатной плате. Токоведущий проводник на принципиальной схеме обозначается обычной линией. Вот так.

Места пайки (электрического соединения) этих проводников между собой, либо с выводами радиодеталей изображаются жирной точкой. Вот так.

Стоит понимать, что на принципиальной схеме точкой указывается только соединение трёх и более проводников или выводов. Если на схеме показывать соединение двух проводников, например, вывода радиодетали и проводника, то схема была бы перегружена ненужными изображениями и при этом потерялась бы её информативность и лаконичность. Поэтому, стоит понимать, что в реальной схеме могут присутствовать электрические соединения, которые не указаны на принципиальной схеме.

В следующей части речь пойдёт о соединениях и разъёмах, повторяющихся и механически связанных элементах, экранированных деталях и проводниках. Жмите “Далее “…

“Как читать электрические схемы?”. Пожалуй, это самый часто задаваемый вопрос в рунете. Если для того, чтобы научиться читать и писать, мы изучали азбуку, то здесь почти то же самое. Чтобы научиться читать схемы, первым делом, мы должны изучить как выглядит тот или иной радиоэлемент в схеме. В принципе ничего сложного в этом нет. Вся соль в том, что если в русской азбуке 33 буквы, то для того, чтобы выучить обозначения радиоэлементов, придется неплохо постараться. До сих пор весь мир не может договориться, как обозначать тот или иной радиоэлемент либо устройство. Поэтому, имейте это ввиду, когда будете собирать буржуйские схемы. В нашей статье мы будем рассматривать наш ГОСТ-вариант обозначения радиоэлементов.

Ладно, ближе к делу. Давайте рассмотрим простенькую электрическую схему блока питания, которая раньше мелькала в любом советском бумажном издании:

Если вы не первый день держите паяльник в руках, то для вас с первого взгляда сразу все станет понятно. Но среди моих читателей есть и те, кто впервые сталкивается с подобными чертежами. Поэтому, эта статья в основном именно для них.

Ну что же, давайте ее анализировать.

В основном, все схемы читаются слева-направо, точно также, как вы читаете книгу. Всякую разную схему можно представить в виде отдельного блока, на который мы что-то подаем и с которого мы что-то снимаем. Здесь у нас схема блока питания, на который мы подаем 220 Вольт из розетки вашего дома, а выходит уже с нашего блока постоянное напряжение . То есть вы должны понимать, какую основную функцию выполняет ваша схема . Это можно прочесть в описании к ней.

Итак, вроде бы определились с задачей этой схемы. Прямые линии – это проводочки, по которым будет бежать электрический ток . Их задача – соединять радиоэлементы.

Точка, где соединяются три и более проводочков, называется узлом . Можно сказать, в этом месте проводочки спаиваются:

Если пристально вглядеться в схему, то можно заметить пересечение двух проводочков

Такое пересечение будет часто мелькать в схемах. Запомните раз и навсегда: в этом месте проводочки не соединяются и они должны быть изолированы друг от друга . В современных схемах чаще всего можно увидеть вот такой вариант, который уже визуально показывает, что соединения между ними отсутствует:

Здесь как бы один проводок сверху огибает другой, и они никак не контактируют между собой.

Если бы между ними было соединение, то мы бы увидели вот такую картину:

Давайте еще раз рассмотрим нашу схему.

Как вы видите, схема состоит из каких-то непонятных значков. Давайте разберем один из них. Пусть это будет значок R2.

Итак, давайте первым делом разберемся с надписями. R – это значит резистор . Так как у нас он не единственный в схеме, то разработчик этой схемы дал ему порядковый номер “2”. В схеме их целых 7 штук. Радиоэлементы в основном нумеруются слева-направо и сверху-вниз. Прямоугольник с чертой внутри уже явно показывает, что это постоянный резистор с мощностью рассеивания в 0,25 Ватт. Также рядом с ним написано 10К, что означает его номинал в 10 КилоОм. Ну как-то вот так…

Как же обозначаются остальные радиоэлементы?

Для обозначения радиоэлементов используются однобуквенные и многобуквенные коды. Однобуквенные коды – это группа , к которой принадлежит тот или иной элемент. Вот основные группы радиоэлементов :

А – это различные устройства (например, усилители)

В – преобразователи неэлектрических величин в электрические и наоборот. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд. Генераторы и источники питания сюда не относятся .

С – конденсаторы

D – схемы интегральные и различные модули

E – разные элементы, которые не попадают ни в одну группу

F – разрядники, предохранители, защитные устройства

H – устройства индикации и сигнальные устройства, например, приборы звуковой и световой индикации

U – преобразователи электрических величин в электрические, устройства связи

V – полупроводниковые приборы

W – линии и элементы сверхвысокой частоты, антенны

X – контактные соединения

Y – механические устройства с электромагнитным приводом

Z – оконечные устройства, фильтры, ограничители

Для уточнения элемента после однобуквенного кода идет вторая буква, которая уже обозначает вид элемента . Ниже приведены основные виды элементов вместе с буквой группы:

BD – детектор ионизирующих излучений

BE – сельсин-приемник

BL – фотоэлемент

BQ – пьезоэлемент

BR – датчик частоты вращения

BS – звукосниматель

BV – датчик скорости

BA – громкоговоритель

BB – магнитострикционный элемент

BK – тепловой датчик

BM – микрофон

BP – датчик давления

BC – сельсин датчик

DA – схема интегральная аналоговая

DD – схема интегральная цифровая, логический элемент

DS – устройство хранения информации

DT – устройство задержки

EL – лампа осветительная

EK – нагревательный элемент

FA – элемент защиты по току мгновенного действия

FP – элемент защиты по току инерционнго действия

FU – плавкий предохранитель

FV – элемент защиты по напряжению

GB – батарея

HG – символьный индикатор

HL – прибор световой сигнализации

HA – прибор звуковой сигнализации

KV – реле напряжения

KA – реле токовое

KK – реле электротепловое

KM – магнитный пускатель

KT – реле времени

PC – счетчик импульсов

PF – частотомер

PI – счетчик активной энергии

PR – омметр

PS – регистрирующий прибор

PV – вольтметр

PW – ваттметр

PA – амперметр

PK – счетчик реактивной энергии

PT – часы

QF

QS – разъединитель

RK – терморезистор

RP – потенциометр

RS – шунт измерительный

RU – варистор

SA – выключатель или переключатель

SB – выключатель кнопочный

SF – выключатель автоматический

SK – выключатели, срабатывающие от температуры

SL – выключатели, срабатывающие от уровня

SP – выключатели, срабатывающие от давления

SQ – выключатели, срабатывающие от положения

SR – выключатели, срабатывающие от частоты вращения

TV – трансформатор напряжения

TA – трансформатор тока

UB – модулятор

UI – дискриминатор

UR – демодулятор

UZ – преобразователь частотный, инвертор, генератор частоты, выпрямитель

VD – диод , стабилитрон

VL – прибор электровакуумный

VS – тиристор

VT – транзистор

WA – антенна

WT – фазовращатель

WU – аттенюатор

XA – токосъемник, скользящий контакт

XP – штырь

XS – гнездо

XT – разборное соединение

XW – высокочастотный соединитель

YA – электромагнит

YB – тормоз с электромагнитным приводом

YC – муфта с электромагнитным приводом

YH – электромагнитная плита

ZQ – кварцевый фильтр

Ну а теперь самое интересное: графическое обозначение радиоэлементов.

Постараюсь привести самые ходовые обозначения элементов, используемые в схемах:

Резисторы постоянные

а ) общее обозначение

б ) мощностью рассеяния 0,125 Вт

в ) мощностью рассеяния 0,25 Вт

г ) мощностью рассеяния 0,5 Вт

д ) мощностью рассеяния 1 Вт

е ) мощностью рассеяния 2 Вт

ж ) мощностью рассеяния 5 Вт

з ) мощностью рассеяния 10 Вт

и ) мощностью рассеяния 50 Вт

Резисторы переменные

Терморезисторы

Тензорезисторы

Варистор

Шунт

Конденсаторы

a ) общее обозначение конденсатора

б ) вариконд

в ) полярный конденсатор

г ) подстроечный конденсатор

д ) переменный конденсатор

Акустика

a ) головной телефон

б ) громкоговоритель (динамик)

в ) общее обозначение микрофона

г ) электретный микрофон

Диоды

а ) диодный мост

б ) общее обозначение диода

в ) стабилитрон

г ) двусторонний стабилитрон

д ) двунаправленный диод

е ) диод Шоттки

ж ) туннельный диод

з ) обращенный диод

и ) варикап

к ) светодиод

л ) фотодиод

м ) излучающий диод в оптроне

н ) принимающий излучение диод в оптроне

Измерители электрических величин

а ) амперметр

б ) вольтметр

в ) вольтамперметр

г ) омметр

д ) частотомер

е ) ваттметр

ж ) фарадометр

з ) осциллограф

Катушки индуктивности

а ) катушка индуктивности без сердечника

б ) катушка индуктивности с сердечником

в ) подстроечная катушка индуктивности

Трансформаторы

а ) общее обозначение трансформатора

б ) трансформатор с выводом из обмотки

в ) трансформатор тока

г ) трансформатор с двумя вторичными обмотками (может быть и больше)

д ) трехфазный трансформатор

Устройства коммутации

а ) замыкающий

б ) размыкающий

в ) размыкающий с возвратом (кнопка)

г ) замыкающий с возвратом (кнопка)

д ) переключающий

е ) геркон

Электромагнитное реле с различными группами коммутационных контактов (коммутационные контакты могут быть разнесены в схеме от катушки реле)

Предохранители

а ) общее обозначение

б ) выделена сторона, которая остается под напряжением при перегорании предохранителя

в ) инерционный

г ) быстродействующий

д ) термическая катушка

е ) выключатель-разъединитель с плавким предохранителем

Тиристоры

Биполярный транзистор

Однопереходный транзистор

Полевой транзистор с управляющим P-N переходом

Виды схем, принципы их построения

Электрическая схема – это чертеж, на котором упрощенно и наглядно изображены связи между отдельными элементами электрической цепи, выполненный с применением условных графических обозначений и позволяющий понять принцип действия устройств. В отличие от машиностроительных и строительных чертежей электрические схемы выполняют без соблюдения масштаба.

В зависимости от назначения электрические схемы разделяют на монтажные, принципиальные и некоторые другие. Далее будут рассмотрены в основном принципиальные схемы.

Монтажные схемы – это рабочие чертежи, по которым выполняют монтаж. Оборудование электроподвижного состава обычно комплектуют на отдельных панелях, в отдельных блоках, ящиках. Каждое такое устройство имеет свою схему – рабочий чертеж. На монтажных схемах оборудование показывают так, как оно расположено в действительности на вагонах с полной маркировкой.

На принципиальной электрической схеме условными графическими обозначениями показывают только основные элементы оборудования – тяговые двигатели, пускотормозные реостаты, контак торы и др. Эти схемы составляют так, чтобы можно было получить ясное представление о том, по каким электрическим цепям и через какие элементы оборудования проходит электрический ток от источника к потребителю. Поэтому на таких схемах не показывают второстепенные элементы (переходные зажимы, промежуточные провода и пр.), которые могут затруднить понимание схемы и сделать ее ненаглядной.

Для того чтобы принципиальная схема была более простой и наглядной, оборудование, аппараты и приборы располагают на ней в том порядке, в каком они электрически соединены, без учета действительного размещения их на вагоне и механической связи друг с другом. Поэтому, например, контакты одного аппарата могут располагаться на схеме в различных местах. Все соединительные провода изображают по возможности прямыми линия ми кратчайшей длины.

Различают следующие принципиальные электрические схемы Вагона:

силовых цепей, включающих в себя тяговые двигатели и аппараты переключения режимов их работы, через которые проходит Тот же ток, что и через тяговые двигатели;

цепей управления, включающих в себя устройства и аппараты, Которыми осуществляют включения и переключения силовых аппа ратов, а также лампы сигнализации о состоянии силовой цепи ц положении аппаратов;

вспомогательных цепей, в которые включены аккумуляторная батарея, мотор-компрессор, лампы освещения, сигнальные фары печи отопления, аппараты управления раздвижными дверями ц другие вспомогательные аппараты.

Ясному представлению о работе подвижного состава, умелой его эксплуатации, быстрому устранению неисправностей во многом способствует умение разбираться в электрических схемах или, как говорят, читать их. Прочитать электрическую схему вагона -! значит, проследить по каким путям ток поступает к тяговым двигателям и другим аппаратам. Для этого необходимо знать, какое положение занимают контакты аппаратов, осуществляющих переключения отдельных цепей, так как в зависимости от положения этих контактов (замкнуты они или разомкнуты) некоторые электрические цепи находятся под током, а другие обесточены.

Все контакты реле и контакторов обычно изображают в состоянии, в котором они находятся при нулевом положении главной рукоятки и положении «Вперед» реверсивной рукоятки контроллера машиниста. В соответствии с этим все блокировочные и силовые контакты аппаратов, производящие соединения проводов электрической цепи, подразделяют на размыкающие, т. е. замкнутые при нормальном положении аппарата (при отсутствии тока или внешних сил), и замыкающие, т.е. разомкнутые при этом же положении аппарата.

Нормальным считают для индивидуальных контакторов положение отключенное, для групповых переключателей – положение последовательного соединения тяговых двигателей в тяговом режиме (ПС), для реверсора – положение «Вперед».

При чтении электрической схемы прежде всего определяют пути прохождения тока. При этом отправной точкой в схемах постоянного тока принято считать положительный полюс источника питания, а конечной- его отрицательный полюс. Необходимо также ¦ иметь ясное представление о том, как устроены аппараты и машины, включенные в цепь.

Правила выполнения схем определяются государственными стандартами.

Контрольные вопросы 1. Чем отличаются электрические схемы вагонов от машиностроитель’ ных и строительных чертежей?

2. В чем разница принципиальных и монтажных электрических схем?

3. Каково назначение принципиальных схем силовых, вспомогатеЛЬ’ ных цепей и цепей управления?

4. Какое положение на принципиальных схемах принято считать нормальным: для индивидуальных контакторов, переключателей положений, реверсоров?

5. Какие контакты электрических аппаратов называются замыкающими, а какие – размыкающими?

6. С чего начинают чтение электрической схемы?

⇐Радиооборудование | Электропоезда метрополитена | Условные графические и буквенные обозначения⇒

Как читать принципиальные схемы?

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта Сам Электрик условные обозначения в электрических схемах, как графические, так и буквенные.

Блок: 1/3 | Кол-во символов: 460
Источник: https://samelectrik.ru/kratkij-obzor-uslovnyx-oboznachenij-ispolzuemyx-v-elektrosxemax.html

Чтение чертежей

Принципиальная электрическая схема показывает все элементы, детали и сети, входящие в состав чертежа, электрические и механические связи. Раскрывает полную функциональность системы. Всем элементам любой электрической схемы соответствуют обозначения, позиционированные в ГОСТе.

К чертежу прилагается перечень документов, в котором прописываются все элементы, их параметры. Компоненты указываются в алфавитном порядке, с учетом цифровой сортировки. Перечень документов (спецификация) указывается на самом чертеже, либо выносится отдельными листами.

Блок: 2/11 | Кол-во символов: 563
Источник: https://ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html

Виды схем в электрике

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:

  • Функциональные, на которых отображаются основные узлы устройства, без детализации. Внешне выглядит как набор прямоугольников с проложенными между ними связями. Дает общее представление о функционировании объекта.

    На функциональной схеме указаны блоки и связи между ними

  • Принципиальные. Этот тип схем подробный, с указанием каждого элемента, его контактов и связей. Есть принципиальные схемы устройств, есть — электросетей. Принципиальные схемы могут быть однолинейными и полными. На однолинейных изображены только силовые цепи, а управление и контроль прорисованы на отдельном листе. Если электросеть или устройство несложное, все можно разместить на одном листе. Это и будет полная принципиальная схема.

    Принципиальная схема детализирует устройство

  • Монтажная. На монтажных схемах присутствуют не только элементы, но и указано их точное расположение. В случае с электросетями (проводкой в доме или квартире) указаны конкретные места расположения светильников, выключателей, розеток и других элементов. Часто тут же проставлены расстояния и номиналы. На монтажных схемах устройств указано расположение деталей на печатной плате, порядок и способ их соединения.

    На монтажной отображается местоположение и прохождение кабелей/линий связи

Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Блок: 2/9 | Кол-во символов: 1652
Источник: https://elektroznatok.ru/info/teoriya/oboznachenie-elektricheskih-elementov-na-shemah

Как правильно читать электрические схемы

Принципиальная схема представляет собой графическое изображение всех элементов, частей и компонентов, между которыми выполнено электронное соединение с помощью токоведущих проводников. Она является основой разработок любых электронных устройств и электрических цепей. Поэтому каждый начинающий электрик должен в первую очередь овладеть способностями чтения разнообразных принципиальных схем.

Именно правильное чтение электрических схем для новичков, позволяет хорошо усвоить, каким образом необходимо выполнять соединение всех деталей, чтобы получился ожидаемый конечный результат. То есть устройство или цепь должны в полном объеме выполнять назначенные им функции. Для правильного чтения принципиальной схемы необходимо, прежде всего, ознакомиться с условными обозначениями всех ее составных частей. Каждая деталь отмечена собственным условно-графическим обозначением – УГО. Обычно такие условные знаки отображают общую конструкцию, характерные особенности и назначение того или иного элемента. Наиболее ярким примером служат конденсаторы, резисторы, динамики и другие простейшие детали.

Гораздо сложнее работать с полупроводниковыми электронными компонентами, представленными транзисторами, симисторами, микросхемами и т.д. Сложная конструкция таких элементов предполагает и более сложное отображение их на электрических схемах.

Например, в каждом биполярном транзисторе имеется минимум три вывода – база, коллектор и эмиттер. Поэтому для их условного изображения требуются особые графические условные знаки. Это помогает различить между собой детали с индивидуальными базовыми свойствами и характеристиками. Каждое условное обозначение несет в себе определенную зашифрованную информацию. Например, у биполярных транзисторов может быть совершенно разная структура – п-р-п или р-п-р, поэтому изображения на схемах также будут заметно отличаться. Рекомендуется перед тем как читать принципиальные электрические схемы, внимательно ознакомиться со всеми элементами.

Условные изображения очень часто дополняются уточняющей информацией. При внимательном рассмотрении, можно увидеть возле каждого значка латинские буквенные символы. Таким образом обозначается та или иная деталь. Это важно знать, особенно, когда мы только учимся читать электрические схемы. Возле буквенных обозначений расположены еще и цифры. Они указывают на соответствующую нумерацию или технические характеристики элементов.



Блок: 4/4 | Кол-во символов: 2447
Источник: https://electric-220.ru/news/kak_chitat_ehlektricheskie_skhemy/2017-04-01-1217

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

  • ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
  • ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
  • ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

Наименование Изображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
 Контакт размыкающий с замедлением, действующим при возврате
 Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка):
гнездо
штырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

Блок: 3/5 | Кол-во символов: 3216
Источник: http://ddecad.ru/uslovnye-oboznacheniya-v-elektricheskikh-skhemakh/

Элементы электрических цепей, приборы

Номер на рисункеОписаниеНомер на рисункеОписание
1 Счетчик учета электроэнергии 8 Электролитический конденсатор
2 Амперметр 9 Диод
3 Вольтметр 10 Светодиод
4 Датчик температуры 11 Диодная оптопара
5 Резистор 12 Изображение транзистора npn
6 Реостат (переменный резистор) 13 Плавкий предохранитель
7 Конденсатор

УГО реле времени, кнопки, выключатели, концевые выключатели, часто используют при разработке схем электропривода.

Схематическое изображение плавкого предохранителя. При чтении электрической схемы следует внимательно учитывать все линии и параметры чертежа, чтобы не спутать назначение элемента. Например, предохранитель и резистор имеют незначительные отличия. На схемах силовая линия изображается проходящей через предохранитель, резистор чертится без внутренних элементов.

Изображение автоматического выключателя на полной схеме

Контактный коммутационный аппарат. Служит автоматической защитой электрической сети от аварий, короткого замыкания. Приводится в действие механическим, либо электрическим способом.

Автоматический выключатель на однолинейной схеме

Трансформатор представляет собой стальной сердечник с двумя обмотками. Бывает одно и трехфазный, повышающий и понижающий. Также подразделяется на сухой и масляный, в зависимости от способа охлаждения. Мощность варьируется от 0.1 МВА до 630 МВА (в России).

УГО трансформаторов

Обозначение трансформаторов тока на полной (а) и однолинейной (в) схеме

Графическое обозначение электрических машин (ЭМ)

Электрические моторы, зависит от вида, способны не только потреблять энергию. При разработке промышленных систем, используют моторы, которые при отсутствии нагрузки генерируют энергию в сеть, тем самым сокращая затраты.

А — Трехфазные электродвигатели:

1 — Асинхронный с короткозамкнутым ротором

2 — Асинхронный с короткозамкнутым ротором, двухскоростной

3 — Асинхронный с фазным ротором

4 — Синхронные электродвигатели; генераторы.

В — Коллекторные электродвигатели постоянного тока:

1 — с возбуждением обмотки от постоянного магнита

2 — Электрическая машина с катушкой возбуждения

В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь. Эти устройства служат для запуска электрических моторов, бесперебойной работы системы. Последние два элемента уберегают сеть от «просадки» напряжения в сети.

УГО магнитного пускателя на схеме

Переключатели выполняют функцию коммутационного оборудования. Отключают и включают в работу определенные участки сети, по мере необходимости.

Графические обозначения в электрических схемах механических переключателей

Условные графические обозначения розеток и выключателей в электрических схемах. Включают в разработанные чертежи электрификации домов, квартир, производств.

Звонок на электрической схеме по стандартам УГО с обозначенным размером

Блок: 7/11 | Кол-во символов: 2844
Источник: https://ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

Обозначение линий связи, шин и их соединений/ответвлений/пересечений

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

Как обозначаются провода, кабели, количество жил и способы их прокладки

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

Блок: 5/9 | Кол-во символов: 890
Источник: https://elektroznatok.ru/info/teoriya/oboznachenie-elektricheskih-elementov-na-shemah

Изображение электрооборудования на планах

Хотя ГОСТ 2.701-2008 и ГОСТ 2.702-2011 предусматривают вид электрической схемы «схема расположения», при проектировании зданий и сооружений следует руководствоваться ГОСТ 21.210-2014 «СПДС. Изображения условные графические электрооборудования и проводок на планах». Данный ГОСТ устанавливает условные обозначения электропроводок, прокладок шин, шинопроводов, кабельных линий, электрического оборудования (трансформаторов, электрических щитов, розеток, выключателей, светильников) на планах прокладки электрических сетей.

Эти условные обозначения применяются при выполнении чертежей электроснабжения, силового электрооборудования, электрического освещения и других чертежей. Также данные обозначения используются для изображении потребителей в однолинейных принципиальных схемах электрических щитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Условные графические обозначения линий проводок и токопроводов

К сожалению, AutoCAD в базовой поставке не содержит все необходимые типы линий.

Проектировщики решают эту проблему по-разному:

  • большинство выполняет отрисовку проводки обычной линией, а потом дополняет обозначениями кружков, квадратиков и пр.;
  • продвинутые пользователи AutoCAD создают собственные типы линий.

Я — сторонник второго способа, т.к. он гораздо удобнее. Если вы используете специальный тип линии, то при её перемещении все «дополнительные» обозначения также перемещаются, ведь они часть линии.

Создать собственный тип линии в AutoCAD достаточно просто. Вы потратите некоторое время на освоение этого навыка, зато сэкономите потом массу времени при проектировании.

Изображение вертикальной прокладки удобнее всего сделать при помощи блоков AutoCAD, а лучше при помощи динамических блоков.

Условные графические изображения шин и шинопроводов

Отрисовку шин и шинопроводов в AutoCAD удобно выполнять при помощи полилинии и/или динамических блоков.

Условные графические изображения коробок, шкафов, щитов и пультов

Наименование Изображение
Коробка ответвительная
Коробка вводная
Коробка протяжная, ящик протяжной
Коробка, ящик с зажимами
Шкаф распределительный
Щиток групповой рабочего освещения
Щиток групповой аварийного освещения
Щиток лабораторный
Ящик с аппаратурой
Ящик управления
Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления
Шкаф, панель двухстороннего обслуживания
Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания
Шкаф, щит, пульт из нескольких панелей двухстороннего обслуживания
Щит открытый
Ящик трансформаторный понижающий (ЯТП)

Отрисовку в AutoCAD удобно выполнять при помощи блоков и динамических блоков.

Условные графические обозначения выключателей, переключателей

ГОСТ 21.210-2014 не предусматривает условных изображения для светорегуляторов (диммеров) и отдельного изображения для кнопочных выключателей, поэтому я ввёл для них собственные обозначения в соответствии с п.4.7.

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов выключателей.

Условные графические обозначения штепсельных розеток

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов розеток.

Условные графические обозначения светильников и прожекторов

Радует, что в обновленной версии ГОСТ добавлены изображения светодиодных светильников и светильников с компактными люминесцентными лампами.

Отрисовку светильников в AutoCAD удобно выполнять при помощи динамических блоков.

Условные графические обозначения аппаратов контроля и управления

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков.

Подпишитесь и получайте уведомления о новых статьях на e-mail

Блок: 5/5 | Кол-во символов: 3713
Источник: http://ddecad.ru/uslovnye-oboznacheniya-v-elektricheskikh-skhemakh/

Электромеханические составляющие

Схематическое изображение электромеханических звеньев и контактов

А — УГО катушки электромеханического элемента (магнитный пускатель, реле)

В — тепловое реле

С — катушка прибора с механической блокировкой

D — контакты замыкающие (1), размыкающие (2), переключающие (3)

Е — кнопка

F — обозначение выключателя (рубильника)на электрической схеме УГО некоторых измерительных приборов. Полный список этих элементов приведен в ГОСТе 2.729 68 и 2.730 73.

Блок: 6/11 | Кол-во символов: 482
Источник: https://ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Условные обозначения выключателей на чертежах и схемах

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Блок: 6/9 | Кол-во символов: 1890
Источник: https://elektroznatok.ru/info/teoriya/oboznachenie-elektricheskih-elementov-na-shemah

Буквенные

Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

  1. Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
  2. КУ – кнопка управления.
  3. КВ – конечный выключатель.
  4. КК – командо-контроллер.
  5. ПВ – путевой выключатель.
  6. ДГ – главный двигатель.
  7. ДО – двигатель насоса охлаждения.
  8. ДБХ – двигатель быстрых ходов.
  9. ДП – двигатель подач.
  10. ДШ – двигатель шпинделя.

Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.

Также читают:

Блок: 3/3 | Кол-во символов: 1076
Источник: https://samelectrik.ru/kratkij-obzor-uslovnyx-oboznachenij-ispolzuemyx-v-elektrosxemax.html

Светильники на схемах

В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

Изображение ламп (накаливания, светодиодных, галогенных) и светильников (потолочных, встроенных, навесных) на схемах

В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

Блок: 7/9 | Кол-во символов: 1028
Источник: https://elektroznatok.ru/info/teoriya/oboznachenie-elektricheskih-elementov-na-shemah

Размеры УГО в электрических схемах

На схемах наносят параметры элементов, включенных в чертеж. Прописывается полная информация об элементе, емкость, если это конденсатор, номинальное напряжение, сопротивление для резистора. Делается это для удобства, чтобы при монтаже не допустить ошибку, не тратить время на вычисление и подборку составляющих устройства.

Иногда номинальные данные не указывают, в этом случае параметры элемента не имеют значения, можно выбрать и установить звено с минимальным значением.

Принятые размеры УГО прописаны в ГОСТах стандарта ЕСКД.

Блок: 8/11 | Кол-во символов: 563
Источник: https://ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html

Элементы принципиальных электрических схем

Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

Обозначение электрических элементов на схемах устройств

Изображение радиоэлементов на схемах

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.

Блок: 8/9 | Кол-во символов: 592
Источник: https://elektroznatok.ru/info/teoriya/oboznachenie-elektricheskih-elementov-na-shemah

Размеры в ЕСКД

Размеры графических и буквенных изображений на чертеже, толщина линий не должны отличаться, но допустимо их пропорционально изменять в чертеже. Если в условных обозначениях на различных электрических схемах ГОСТ, присутствуют элементы, не имеющие информации о размерах, то эти составляющие выполняют в размерах, соответствующих стандартному изображению УГО всей схемы.

УГО элементов, входящих в состав основного изделия (устройства) допускается чертить меньшим размером в сравнении с другими элементами.

Блок: 9/11 | Кол-во символов: 519
Источник: https://ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html

Видео по теме

Блок: 11/11 | Кол-во символов: 54
Источник: https://ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html

Кол-во блоков: 17 | Общее кол-во символов: 23495
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://elektroznatok.ru/info/teoriya/oboznachenie-elektricheskih-elementov-na-shemah: использовано 5 блоков из 9, кол-во символов 6052 (26%)
  2. https://ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html: использовано 7 блоков из 11, кол-во символов 6531 (28%)
  3. https://electric-220.ru/news/kak_chitat_ehlektricheskie_skhemy/2017-04-01-1217: использовано 1 блоков из 4, кол-во символов 2447 (10%)
  4. http://ddecad.ru/uslovnye-oboznacheniya-v-elektricheskikh-skhemakh/: использовано 2 блоков из 5, кол-во символов 6929 (29%)
  5. https://samelectrik.ru/kratkij-obzor-uslovnyx-oboznachenij-ispolzuemyx-v-elektrosxemax.html: использовано 2 блоков из 3, кол-во символов 1536 (7%)

Как научиться читать электрические (принципиальные) схемы начинающему

Рубрика: Статьи обо всем Опубликовано 28.01.2020   ·   Комментарии: 0   ·   На чтение: 10 мин   ·   Просмотры:

Post Views: 3 824

Принципиальные схемы — это основа радиолюбительства и электроники. Схемы помогают собирать устройства и разбираться в работе радиодеталей. Без них была бы полная неразбериха, если бы детали рисовали на схемах так, как они выглядят на самом деле.

Особенности чтения схем

В принципиальных схемах проводники (или дорожки) обозначаются линиями.


Так обозначаются проводники, которые пересекаются, но они не имеют общего соединения и электрически друг с другом не связаны.

А вот так они выглядят, если между ними есть соединение. Черная точка — это узел в схеме. Узел — это соединение нескольких проводников или деталей вместе. Они электрически друг с другом связаны.

Общая точка

Часто у начинающих радиолюбителей возникает вопрос — что это за символ на схеме?

Это общая точка (GND, земля). Раньше ее называли общим проводом. Так обозначается единый провод питания. Обычно это минус питания. Раньше на схемах могли сделать общим проводом и плюс питания. В данном случае схема без общей точки выглядела бы вот так:
Общая точка с однополярным питанием визуально лучше и компактнее выглядит, чем если просто сделать единую линию между ними.

Еще общей точкой ее называют потому, что относительно нее можно измерять любые остальные точки на схемах. Например, ставите щуп мультиметра на общую точку, а вторым щупом можете проверить любую часть цепи на схеме.

Почему она может называться землей (GND)? Раньше в качестве общего провода могло использоваться шасси корпуса прибора. Из-за этого возникла путаница между заземлением и землей. Оно интерпретируется в контексте схемы. Та схема, что была разобрана выше — общая точка (земля) это просто минус питания. Другое дело это двуполярные источники тока и заземление.

Двуполярное питание и общая точка

В двуполярном питании общая точка — это средний контакт между плюсом и минусом.

Заземление

Примером заземления может послужить фильтр в компьютерных блоках питания.

С конденсаторного фильтра помехи идут на корпус блока питания. Это и есть заземление. А с блока питания они должны уходить в розетку, если у вас есть заземление, иначе сам корпус блока питания может быть под напряжением. Токи там не большие, они не опасны для жизни. Это делается с целью уменьшения импульсных помех в блоке питания и безопасности.

Иногда в блоках питания вместо корпуса помехи с конденсатора идут на общую точку. Это все зависит от конструкции и схемотехники. В этом случае помех будет больше, чем с заземлением.

А вообще, на схемах есть разные заземления. Например, в цифровой технике разделяют аналоговую землю и цифровую. чтобы не нарушать режимы работы схемы. Импульсные помехи могут повлиять на аналоговую часть схемы.

Номиналы радиодеталей

Вообще, в этом плане есть разногласия. Согласно ГОСТУ на текущий момент, номиналы деталей на принципиальных схемах не указывается. Это сделано ради того, чтобы не нагромождать схему информацией.

К принципиальной схеме прилагается список деталей, монтажная и структурные схемы, а также печатная плата.

Есть еще один общепринятый стандарт. На схемах указываются номиналы некоторых деталей и их рабочие напряжения.

Например, на этой схеме есть два резистора.
По умолчанию сопротивление без приставки пишется только числом. У R2 сопротивление равно 220 Ом. А у R3 после числа есть буква. Сопротивление этого резистора читается как 2,2 кОм (2 200 Ом).

Рассмотрим на схеме два конденсатора.

В данном случае C5 это неполярный конденсатор с емкостью 0,01 мкФ. Микрофарады могут обозначаться как мкФ, так и uF. А конденсатор С6 полярный и электролитический. На это указывает знак плюс возле УГО. Емкость С6 равна 470 мкФ. Номинальное рабочее напряжение указывается в вольтах. Здесь для С6 это 16 В.

Нанофарады обозначаются как nF.

Если на схеме нет приставки микрофарад (мкФ, uF), или нанофарад (нФ, nF) то емкость этого конденсатора измеряется в пикофарадах (пФ, pF). Такое условие не общепринятое, поэтому тщательно изучите схему, которую вы собираетесь читать или собирать. В фарадах (F) емкостей мало, поэтому используются мкФ, нФ и пФ.

Что такое даташит и для чего он нужен

Даташит (Datasheet) — это техническая спецификация, в которой указывается полная информация о радиодетали. Вся техническая информация, основная схема включения, параметры и типы корпусов указываются именно в этом документе.

Даташиты бывают на разных языках, в основном на английском. Есть и переведенные варианты.

Документация на микросхему NE555. Нарисован корпус и внешний вид детали.

Здесь подробно описывается микросхема, ее параметры и условия работы.

Такая документация есть на любую деталь. Это очень удобно и информативно, особенно при поиске аналогов. А помощью интернета поиск аналога деталей или схемы стал еще проще.

Еще даташит позволяет опознать неизвестную деталь или микросхему. Достаточно написать ее название в поисковике, добавить слово даташит, и в результатах поиска будет вся документация.

Как научиться читать принципиальные схемы

На самом деле есть только несколько способов. Это теория и практика. Если вы выучите обозначение радиодеталей, это еще не значит, что вы выучили схемотехнику. Это все равно, что выучить азбуку, но без грамматики и практики вы не выучите язык.

Теория — это схемотехника, книги, описание принципа работы схемы. Практика — это сборка устройств, ремонт и пайка.

Например простая схема усилителя на одном транзисторе.

Вход X1 плюс (левый или правый канал), X2 минус. Звуковой сигнал поступает на электролитический конденсатор C1. Он защищает транзистор VT1 от замыкания, поскольку транзистор VT1 постоянно открыт при помощи делителя напряжения на R1 и R2. Делитель напряжения устанавливает рабочую точку на базе транзистора VT1, и транзистор не искажает входной сигнал. Резистор R3 и конденсатор C2, которые подключены к эмиттеру транзистора VT1, выполняют функцию термостабилизации рабочей точки при повышении температуры транзистора. Электролитический конденсатор C3 накапливает и фильтрует питающее напряжение. Динамическая головка BF1 служит выходом звукового сигнала.

Можно ли это понять, только выучив обозначения радиодеталей без схемотехники и теории? Навряд-ли.

Еще сложнее дело обстоит с цифровой техникой.

Что это за микроконтроллер, какие он функции выполняет, какая прошивка и какие фьюзы в нем установлены? А вторая микросхема, какой это усилитель? Без даташитов и описания к схеме не получится понять ее работу.
Изучайте схемотехнику, теорию и практику. Просто выучив название деталей не получится разобраться в схемотехнике. Обозначение радиодеталей выучиться само по себе по мере практики и накопления знаний. Еще все зависит от выбранной отрасли. У связистов одна схемотехника, у ремонтников мобильной техники другая. А те, кто занимается звуком, не очень поймут электриков. Как и наоборот. Чтобы понять другую отрасль, ее схемотехнику и принципы работы нужно в нее погрузиться.

Принципиальные схемы это своего рода язык, у которого есть разные диалекты.

Поэтому, не следует строить иллюзии. Изучайте схемотехнику и собирайте схемы.

Принципиальные схемы помогают собирать устройства, и при изучении теории, понимать работу устройства. Без знаний и опыта, схема это просто схема.

Обозначения радиодеталей на принципиальных схемах

УГО — это условно графическое изображения радиодетали на схеме. Некоторые УГО различаются друг от друга.

Например, в США обозначение резисторов отличается от СНГ и Европы.

Из-за этого меняется восприятие схемы.

Однако внешне и по обозначениям они похожи. Или например, транзисторы. Где-то они чертятся с кругами, а где-то без. Могут различаться размеры и угол стрелок. В таблице представлены УГО отечественных радиодеталей.

Биполярный p-n-p транзистор

Однопереходный транзистор с n базой

Однопереходный транзистор с p базой

Обмотка реле

Заземление

Диод

Диодный мост

Диод Шотки

Двуханодный стабилитрон

Двунаправленный стабилитрон

Обращенный диод

Стабилитрон

Туннельный диод

Варикап

Катушка индуктивности

Катушка индуктивности с подстраиваемым сердечником

Катушка индуктивности с сердечником

Обмотка

Регулируемый сердечник

Опорный конденсатор

Переменный конденсатор

Подстроечный конденсатор

Двухпозиционный переключатель

Герконовый переключатель

Размыкающий переключатель

Замыкающий переключатель

Полевой транзистор с каналом n типа

Полевой транзистор с каналом p типа

Быстродействующий плавкий предохранитель

Инерционно-плавкий предохранитель

Плавкий предохранитель

Пробивной предохранитель

Термическая катушка

Тугоплавкий предохранитель

Выключатель-предохранитель

Разрядник

Разрядник двухэлектродный

Разрядник электрохимический

Разрядник ионный

Разрядник роговой

Разрядник шаровой

Разрядник симметричный

Разрядник трехэлектродный

Разрядник трубчатый

Разрядник угольный

Разрядник вакуумный

Разрядник вентильный

Гнездо телефонное

Разъем

Разъем

Подстроечный резистор

Резистор 0,125 Вт

Резистор 0,25 Вт

Резистор 0,5 Вт

Резистор 1 Вт

Резистор 2 Вт

Резистор 5 Вт

Динистор проводящий в обратном направлении

Динистор запираемый в обратном направлении

Диодный симметричный тиристор

Тетродный тиристор

Тиристор с управлением по катоду

Тиристор с управлением по аноду

Тиристор с управлением по катоду

Тиристор триодный симметричный

Запираемый тиристор с управлением по аноду

Запираемый тиристор с управлением по катоду

Диодная оптопара

Фотодиод

Фототиристор

Фототранзистор

Резистивная оптопара

Светодиод

Тиристорная оптопара

Это далеко не все детали. И зубрить их особого смысла нет. Такие таблицы пригодятся в виде справочника. Можно опознать что за деталь представлена на схеме во время ее изучения или сборки устройства.

Какими буквами обозначаются радиодетали на схемах

Буквенное обозначение на схеме Радиодеталь
R Резисторы (переменный, подстроечный и постоянный)
VD Диоды (стабилитрон, мост, варикап и т.д.)
C Конденсаторы (неполярный, электролитический, переменный и т.д.)
L Катушки и дроссели
SA Переключатели
FU Предохранители
FV Разрядники
X Разъемы
K Реле
VS Тиристоры (тетродные, динисторы, фототиристоры и т.п.)
VT Транзисторы (биполярные, полевые)
HL Светодиоды
U Оптопары

Post Views: 3 824

Правила чтения электрических схем и чертежей

Чтоб читать электронные схемы, нужно отлично знать и держать в голове распространенные условные обозначения обмоток, контактов, трансформаторов, движков, выпрямителей, ламп и т. п., условные обозначения, применяющиеся в той области с которой в большей степени приходится сталкиваться в силу профессии, схемы распространенных узлов электроустановок, к примеру движков, выпрямителей, освещения лампами накаливания и газоразрядными и т. п, характеристики поочередного и параллельного соединений контактов, обмоток, сопротивлений, индуктивностей и емкостей.

Разбор схем на отдельные цепи

Неважно какая электроустановка удовлетворяет определенным условиям действия. При чтении схем, во-1-х, необходимо выявить эти условия, во-2-х — найти, отвечают ли приобретенные условия задачам, которые должны электроустановкой решаться, в-3-х, следует проверить, не вышли ли попутно «излишние» условия, и оценить их последствия.

Для решения этих вопросов пользуются несколькими приемами.

1-ый из их заключается в том, что схема электроустановки на уровне мыслей расцепляется на обыкновенные цепи, которые поначалу рассматривают раздельно, а потом в сочетаниях.

Обычная цепь включает источник тока (батарея, вторичная обмотка трансформатора, заряженный конденсатор и т. п.), приемник тока (движок, резистор, лампа, обмотка реле, разряженный конденсатор и т. п.), прямой провод (от источника тока к приемнику), оборотный провод (от приемника тока к источнику) и один контакт аппарата (выключателя, реле и т. п.). Понятно, что в цепях, не допускающих размыкания, к примеру в цепях трансформаторов тока, контактов нет.

При чтении схемы необходимо поначалу на уровне мыслей расцепить ее на обыкновенные цепи, чтоб проверить способности каждого элемента, а потом разглядеть их совместное действие.

Действительность схемных решений

Наладчики отлично знают, что не всегда могут быть осуществлены на самом деле схемные решения, хотя они не содержат очевидных ошибок. Другими словами, проектные электронные схемы не всегда реальны.

Потому одна из задач чтения электронных схем заключается в том, чтоб проверить, могут ли быть выполнены данные условия.

Нереальность схемных решений обычно имеет в главном последующие предпосылки:

  • не хватает энергии для срабатывания аппарата,

  • в схему просачивается «лишняя» энергия, вызывающая неожиданное срабатывание пли препятствующая своевременному отпусканию электронного аппарата,

  • не хватает времени для совершения данных действий,

  • аппаратом задана уставка, которая не может быть достигнута,

  • вместе использованы аппараты, резко отличающиеся по свойствам,

  • не учтены коммутационная способность, уровень изоляции аппаратов и проводки, не погашены коммутационные перенапряжения,

  • не учтены условия, в каких электроустановка будет эксплуатироваться,

  • при проектировании электроустановки за базу принимается ее рабочее состояние, но не решается вопрос о том, как ее привести в это состояние и в каком состоянии она окажется, к примеру, в итоге краткосрочного перерыва питания.

Порядок чтения электронных схем и чертежей

Сначала, нужно ознакомиться с наличными чертежами (либо составить оглавление, если его нет) и классифицировать чертежи (если этого не изготовлено в проекте) по предназначению.

Чертежи перемешивают в таком порядке, чтоб чтение каждого следующего являлось естественным продолжением чтения предшествующего. Потом уясняют принятую систему обозначений и маркировки.

Если она не отражена па чертежах, то ее узнают и записывают.

На избранном чертеже читают все надписи, начиная со штампа, потом примечания, экспликации, пояснения, спецификации и т. д. При чтении экспликации непременно находят на чертежах аппараты, в ней перечисленные. При чтении спецификации сопоставляют их с экспликациями.

Если на чертеже имеются ссылки на другие чертежи, то необходимо отыскать эти чертежи и разобраться в содержании ссылок. К примеру, в одну схему заходит контакт, принадлежащий аппарату, изображенному на другой схеме. Означает, необходимо уяснить, что же это все-таки за аппарат, зачем служит, в каких критериях работает и т. п.

При чтении чертежей, отражающих электропитание, электронную защиту, управление, сигнализацию и т. п.:

1) определяют источники электропитания, род тока, величину напряжения и т. п. Если источников несколько либо использовано несколько напряжений, то уясняют, чем это вызвано,

2) расчленяют схему па обыкновенные цени и, рассматривая их сочетание, устанавливают условия деяния. Рассматривать всегда начинают с того аппарата, который нас в этом случае интересует. К примеру, если не работает движок, то необходимо отыскать па схеме его цепь и поглядеть, контакты каких аппаратов в нее входят. Потом находят цепи аппаратов, управляющих этими контактами, и т. д.,

3) строят диаграммы взаимодействия, выясняя с помощью их: последовательность работы во времени, согласованность времени деяния аппаратов в границах данного устройства, согласованность времени деяния вместе действующих устройств (к примеру, автоматики, защиты, телемеханики, управляемых приводов и т. п.), последствия перерыва электропитания. Для этого попеременно, предполагая отключенными выключатели и автоматы электропитания (предохранители перегоревшие), оценивают вероятные последствия, возможность выхода устройства в рабочее положение из хоть какого состояния, в каком оно могло оказаться, к примеру после ревизии,

4) оценивают последствия возможных дефектов: незамыкание контактов попеременно по одному, нарушения изоляции относительно земли попеременно для каждого участка,

5) нарушения изоляции меж проводами воздушных линий, выходящих за границы помещений и т. п.,

5) инспектируют схему па отсутствие неверных цепей,

6) оценивают надежность электропитания и режим работы оборудования,

7) инспектируют выполнение мер, обеспечивающих безопасность при условии организации работ, обусловленных действующими правилами (ПУЭ, СНиП и т. п.).

Чтение схем – это просто – создание электронных схем

Чтение схем – это просто вопрос распознавания символов и наблюдения за тем, как они соединяются.

Символ обычно представляет собой деталь. За исключением символов заземления и VCC, которые просто означают подключение к источнику питания.

Линии между символами представляют провода, соединяющие компоненты. Это все.

Обратите внимание на электронные символы.

Названия и значения компонентов

Часто символы имеют как имя, так и значение, например R1, 100k.Имя предназначено для обозначения компонентов, а значение показывает, какое значение должна иметь эта часть.

Только электрические соединения

Схема, которую можно найти в Интернете, иногда включает только электронные компоненты без разъемов. То есть вместо обозначения разъема аккумулятора вы просто видите строку с цифрой 9+ в конце. Или вместо USB-разъема вы увидите четыре строки с такими названиями, как VBUS, D +, D-, GND.

Это связано с тем, что схемы объясняют, как компоненты электрически соединяются для выполнения определенной функции.Не объяснять, как физически создать схему. Это работа макета платы.

Отсутствующие штифты

Иногда некоторые выводы компонента отсутствуют на схеме.

В приведенном ниже примере вы можете увидеть операционный усилитель (ОУ). Символ показывает только три контакта. Но у операционного усилителя есть еще два контакта: VSUP + и VSUP-. Почему они не появляются?

Это сделано для упрощения чертежа.

Названия проводов

Иногда вы можете увидеть, как провод останавливается на таком тексте, как «input» или «Vref».Это означает, что дизайнер назвал этот провод. Это означает, что все остальные провода с таким же названием фактически подключены. И это также кое-что говорит о своей цели.

Например, если вы читаете схему усилителя и видите провод с именем «вход», как вы думаете, в чем его предназначение? Вероятно, это то место, где вы подключаете свой вход к усилителю;)

Краткое изложение схемы чтения

Для чтения принципиальной схемы необходимо знать

Возврат от чтения схем к электронным схемам

Skill Builder: чтение схем

Принципиальные схемы, также известные как схемы, представляют собой линейные чертежи, которые показывают, как компоненты схемы соединяются вместе.Они служат картой или планом для сборки проектов электроники, и их легко читать – намного проще, чем понять, как на самом деле работают схемы, которые они описывают. Это важный момент: Вы можете читать и успешно строить принципиальную схему, не разбираясь в схеме. *

Схемы также доступны для бесчисленных легко собираемых электронных устройств. Ты слышал это? Это звук свободы.

Принципиальные схемы состоят из двух элементов: символов, обозначающих компоненты в цепи, и линий , обозначающих соединения между ними. Вот и все. Начнем с подключений, так как это проще.

Подключения

Принципиальные схемы

изображают идеальный мир, в котором провода и другие проводники не мешают друг другу и не имеют собственного сопротивления. Если линия проходит между компонентами, это означает, что они подключены, точка, и больше ничего вам не говорит. Соединение может быть проводом, медным проводом, штепсельной розеткой, металлическим шасси или чем-либо еще, через что будет проходить электричество без особого сопротивления.Беспорядочные детали, такие как спецификации проводов или кабелей и их трассировка, если они важны для проекта, относятся к другому месту в его документации. Длина линии также не имеет ничего общего с фактическим расстоянием соединения в реальной жизни. Схемы нарисованы (в идеале), чтобы быть ясными и простыми, с компонентами и соединениями, расположенными на странице, чтобы свести к минимуму беспорядок, а не представлять, как они могут быть размещены на печатной плате.

Линии представляют соединения, но если две линии пересекаются, это не обязательно означает 4-стороннее общее соединение.На схемах различаются несвязанные пути, которые оказываются нарисованными линиями, пересекающими друг друга, и соединения, в которых пересечение линий обозначает общее соединение. Самый распространенный способ сделать это различие – поставить точку на пересечениях линий, обозначающих соединения, что означает, что любые пересечения линий без точек не связаны. Другой метод состоит в том, чтобы предположить, что простые пересекающиеся линии действительно соединяются, но рисуют небольшие «скачки» в местах пересечения проводов, где нет соединения.

Как следствие, трехстороннее пересечение всегда означает трехстороннее соединение, даже без точки. Некоторые люди следуют правилу рисования точек с 3-сторонними соединениями, а другие не видят необходимости, потому что нет причин проводить соединение в никуда.
В дополнение к линиям, используемым для отображения соединений между компонентами, на схемах используются специальные символы для обозначения соединений с различными типами питания и заземления . Символ питания или заземления может появляться в нескольких местах на схеме, но он всегда означает соединение с одним и тем же местом или проводящим объектом.Силовые соединения также часто показаны без каких-либо символов, а только метка, указывающая тип напряжения, например. V +, 5V, 5VDC, 12V, 120VAC, с положительным (+), подразумеваемым для беззнаковых напряжений постоянного тока.

Компоненты

Каждый компонент схемы представлен символом , который указывает общий тип компонента , и меткой , которая указывает (или напрямую перечисляет) его конкретные характеристики. В статье Википедии «Электронный символ» показаны некоторые из наиболее распространенных символов, а «Электрический что ?!» имеет более полную коллекцию с возможностью поиска.

На формальных схемах каждый компонент маркируется обозначением частей , который представляет собой код, состоящий из одной или двух букв, идентифицирующих тип компонента (например, R для резистора, C для конденсатора), за которым следует уникальный номер для этого типа в схеме. (например, резисторы R1, R2 и т. д.). Список деталей, прилагаемый к схеме, связывает обозначение каждой детали с характеристиками компонентов (например, R1: 120k ™, 1/4 Вт).

(Схема из «Самого большого маленького чипа» Чарльза Платта, том 10 MAKE, стр.65)

В менее формальных схемах люди обходятся без обозначений и перечня деталей, а просто маркируют символ детали на самом чертеже с любыми необходимыми характеристиками.

(Схема для «Замедленного триггера DSLR» Криса Томпсона, MAKE vol. 15, стр. 156)

Чтобы избежать использования специальных символов, в спецификациях резисторов часто опускается заглавная Омега () для Ом (220 кОм означает 220 кОм), а в значениях конденсаторов используется «u» вместо строчной буквы Mu (µ) для обозначения микро (10 мкФ означает 10 МкФ / 10 мкФ).

(Если вы не знаете, что такое омы и микрофарады, не волнуйтесь & emdash; вы все равно можете построить рабочие цепи по схеме. Но тем временем это поможет изучить гидравлическую аналогию и помните, что электричество намного дороже. , намного быстрее воды.)

Каждый символ компонента имеет некоторое количество точек соединения , к которым можно провести линии. Они соответствуют выводам (или другим клеммам) физического компонента. Для резисторов, керамических конденсаторов и некоторых других простых компонентов не имеет значения, каким образом подключаются провода.Но у большинства компонентов отведения имеют заданную ориентацию или выполняют разные функции.

Каждый компонент имеет техническое описание , опубликованное его производителем, в котором связывает физические клеммы компонента с их функциями, как обозначено точками подключения на схематическим символом .

Интегральные схемы (ИС), также известные как микросхемы, упаковывают электронные компоненты в небольшие однородные блоки с некоторым количеством соединительных клемм, идущих по бокам, либо металлическими ножками, либо (с некоторыми компонентами для поверхностного монтажа) металлическими контактами под ними.На схематических диаграммах микросхемы представлены в виде прямоугольников с выходящими линиями, обозначающими ножки микросхемы. На некоторых чертежах символ прямоугольника воспроизводит физическую компоновку упаковки, при этом ножки пронумерованы против часовой стрелки от контакта 1, слева от выемки наверху. Но чтобы уменьшить пересечение линий и общий коэффициент спагетти, некоторые схемы меняют местами ножки ИС и помещают их со всех сторон прямоугольника, помечая их номером контакта .

Чипы физически представляют собой отдельные компоненты, но функционально некоторые микросхемы содержат несколько независимых компонентов, размещенных в одном корпусе.В таких случаях микросхема может быть изображена либо физически, либо функционально, с использованием отдельных символов для функциональных компонентов, которые содержит микросхема , помеченных так, чтобы было ясно, что они находятся на одной микросхеме. Например, микросхема 4093, которая содержит четыре независимых логических логических элемента NAND, может быть нарисована и помечена следующим образом:

(Схема из Nandhopper 1-Bit Noise Synth на Instructables, Кайл Макдональд)

Обратите внимание, что на функциональном чертеже отсутствуют подключения питания и заземления к микросхеме. Если принципиальная схема представляет собой микросхему с использованием ее функциональных компонентов , вам необходимо не забыть подключить ее питание и землю , даже если на схеме они не показаны. Здесь, опять же, таблица данных – ваш лучший друг, и в целом микросхемы требуют еще большего изучения таблиц данных, чем дискретные компоненты, чтобы убедиться, что все эти идентично выглядящие ноги подключены правильно.

Вот и все!

Схемы

– это просто карты, показывающие, как подключать дискретные компоненты.Самый простой способ превратить большинство схем в рабочую схему – использовать компоненты со стандартным расстоянием между выводами 0,1 дюйма и соединить их вместе на беспаечной макетной плате с помощью перемычек. Затем вы можете проверить соединения, а также отладить и изучить схему с помощью мультиметра, прежде чем рассматривать возможность пайки.

Обзор основных моментов:

Вы можете читать и успешно строить принципиальную схему, не разбираясь в схеме.

  • Принципиальные схемы состоят из двух элементов: символов, обозначающих компоненты, и линий, обозначающих соединения.
  • Если между компонентами проходит линия, это означает, что они связаны, точка, и больше ничего вам не говорит.
  • На схемах
  • проводится различие между несвязанными путями, которые оказываются нарисованными линиями, пересекающими друг друга, и соединениями, в которых пересечение линий обозначает общее соединение.
  • На схемах
  • используются специальные символы для обозначения различных типов питания и заземления.
  • Каждый компонент схемы представлен символом и меткой.
  • Каждый символ компонента имеет некоторое количество точек подключения. Они соответствуют выводам (или другим клеммам) физического компонента.
  • Таблица данных компонента связывает его физические терминалы с их функциями, как указано его символом.
  • На некоторых схемах ножки ИС меняются местами и размещаются со всех сторон прямоугольника, помечая их номерами контактов.
  • Микросхема может быть изображена как физически, так и функционально, с использованием отдельных символов для функциональных компонентов, которые содержит микросхема.
  • Если принципиальная схема представляет микросхему с ее функциональными компонентами, не забудьте подключить ее питание и заземление.

* Конечно, понимание схемы помогает, если вы хотите ее изменить или если в схеме есть ошибки, что не является необычным. Отредактированные источники, такие как MAKE, повышают ценность, создавая проекты перед их публикацией, обеспечивая правильность схем и другой документации.

Как читать схемы

Как читать схемы

В этой статье рассматриваются основы схематических диаграмм.

Принципиальная схема

Принципиальные схемы (часто называемые просто схемами) – это способ выразить, как части соединяются вместе. Символы используются для обозначения каждого деталь, а линии используются для представления соединений между частями. Это важно Следует отметить, что не во всех схемах используются одни и те же символы или соединения.

Обозначения

Это символы, обычно используемые на схемах, и части, которые они представлять.

Подключения

Важно отметить, что соединения, показанные на принципиальной схеме представляют собой идеальные связи. В реальном мире нет такой вещи, как идеальный дирижер. Таким образом, схема – это приближение схемы. Обычно сопротивление провода, емкость или индуктивность конкретный путь цепи незначительно влияет на работу схемы и может безопасно игнорировать.

Линии используются для отображения соединений между частями.Когда несколько подключений существуют, они обычно представлены в виде точки, где две линии пересекаются. Многие линии могут сходиться в одно соединение, но для ясности, большинство точек соединяют только две линии.

Когда две линии пересекаются, но на них нет точки пересечения, это просто означает, что между этими двумя схемы. Иногда люди изо всех сил стараются подчеркнуть, что есть нет связи, нарисовав небольшой “горб” над первой строкой, чтобы показать, что вторая линия находится над ней, не касаясь ее.Это не обязательно, да и то метод приемлем.

Узлы

Важным понятием в электронике является понятие «узел». Узел – это просто точка, в которой соединяются две или более частей. Запутанная часть об узле что линии не представляют собой провода. Они просто представляют собой связь. А очень длинная линия не подразумевает очень длинный провод, а короткая линия не подразумевает короткий провод.

В следующей схеме есть 3 узла, помеченные буквами A, B и C.Обратите внимание, что нет независимо от того, как нарисована схема, одни и те же части всегда соединяются с одним и тем же узлы. Другими словами, узел A всегда подключен к положительной стороне 9 источник напряжения и одна сторона резистора R1, узел B всегда подключен к R1, R2, и R3, и узел C всегда подключает R2, R3 и отрицательную сторону 9 вольт поставка. Неважно, где на бумаге нарисованы детали и в каком направлении. они ориентированы. Важно только то, чтобы линии были нарисованы таким образом, чтобы узловые отношения сохраняются.Опять же, чтобы подчеркнуть эту мысль, все диаграммы на следующем рисунке описывают точно такую ​​же схему.

Питание и заземление

«Питание» и «земля» обычно сокращаются для экономии места на схеме. Земли (означающие возврат сигнала) обычно обозначаются одним из символов. показано выше. Мощность постоянного тока часто обозначается цифрой и знаком плюс или минус. Можно использовать стрелку, но на многих схемах стрелка отсутствует. Следующий пример показывает источник питания постоянного тока на 5 В, подключенный к резистору (остальная часть схема не показана).

Земля – ​​это, к сожалению, очень сбивающий с толку термин, которым часто злоупотребляют. электроника. В схемах мы обычно связываем все возвратные сигналы вместе в единая плоскость напряжения. Затем этот план часто соединяется с физической землей. заземление (скажем, медный стержень, вбитый в землю) из-за шума и т. д. Однако, даже если соединение с физической землей может отсутствовать, оно имеет стали обычным явлением в электронике называть возврат сигнала заземлением. Это может привести к некоторой путанице в схемах, когда вы увидите символы земли.Часто подключение к заземлению подразумевается, и, поскольку предполагается, это не упоминается на схеме. В других случаях заземление означает только что возвращаемые сигналы связаны вместе, а связь с физическим земля не предназначена. Чтобы иногда определять, что на самом деле означает символ земли, но, к сожалению, это приходит только с опытом работы с схемами.

Схемы нарисованы так, чтобы четко показать схемы с использованием наименьшего количества линий необходимо (если вырвать известную цитату Эйнштейна из контекста, “это так же сложно, как так и должно быть, но не более »).Подключение питания и заземления к ИС часто предполагается, поскольку без них ИС не будет работать. Также, если плюс и минус питания, это обычно означает, что двойной источник питания с присутствует общая нулевая ссылка. Обычно предполагается, что общая ссылка быть заземленным, даже если нет подключения от источника питания к любому из могут быть показаны наземные символы.

Куда пропал этот сигнал?

Часто линия заходит в тупик, и на ней будет написано имя сигнала, или под этим.Это означает, что сигнал продолжается в другом месте. Для больших, сложные схемы, сигнал может быть на другой странице (и если они хорошие, они перечисляют все сигналы и страницы, на которых они появляются, но наиболее схематично производители не такие добрые). Когда это произойдет, просто относитесь к цепи как к линии был проведен между двумя точками, где сигнал «тупиковый». Сложная часть Иногда сигнал будет использоваться во многих местах. Например, предположим, что мы есть схема компьютера с тактовой частотой 8 МГц.Существует схема на одной странице схемы, которая показывает кварцевый генератор (который генерирует часы), и отсюда строка просто заканчивается названием сигнал, SYSCLK. На странице, где показан ЦП и связанные с ним схемы, мы снова видим SYSCLK, который используется в качестве основных часов для управления процессором. SYSCLK также проходит по системной шине, что снова отображается на отдельной странице. с именем SYSCLK, нарисованным над линией. Все сигналы с названием SYSCLK, нет независимо от того, сколько раз они появляются на схеме, электрически связаны вместе.Все они просто не могут быть отображены на одной странице, потому что схема слишком большой и сложный.

Как читать электронные схемы

На чертежах электронных схем есть два типа объектов: символы компонентов и цепи. Сети представляют собой провода, соединяющие компоненты, которые представляют собой физические устройства. В приведенном ниже примере мы видим компонент типа MAX3232. U2 – это ссылочная метка компонента. Электронный компонент обычно имеет контакты. Номера контактов всегда начинаются с 1.У булавок тоже есть свои имена. Обычно они записываются внутри блоков компонентов, например C1 + .

Рисунок 1. Чтение компонентов

Для этого конкретного компонента мы использовали этикетку U2. Маркировка U (или IC) относится ко всем полупроводникам. Но вы знаете, что резисторы обычно имеют маркировку R1, R3. Конденсаторы C1, C2, диоды – D1, D2, транзисторы Q1, Q2, кристаллы – X1, X2, X3, перемычки J1, J2, J3, индукторы L1, L2.

Другие полупроводниковые устройства могут иметь специальные метки, например RAM0, RAM1.

Рис 2. Компонентные выводы

Пойдем дальше и поговорим о характеристиках PIN. На рисунке 2 мы видим:

  • Вывод 1 – общий вывод;
  • Контакт 2 имеет полосу над именем. Это означает, что активность низкий сигнал;
  • Контакт 3 указывает, что это вход, запускаемый по фронту. Вход реагирует на изменение уровня сигнала;
  • Контакты 4 и 8 являются GND и VCC (VDD). VCC означает «коллектор», с другой стороны, VDD означает «сток». Это просто терминология.Оба они означают напряжения.
  • Контакт 7 имеет активный высокий уровень выхода;
  • Вывод 6 – активный низкий уровень на выходе;
  • Контакт 5 обозначен как NC – это означает, что не подключен.

Связанные сигналы могут маршрутизироваться с помощью шины.

Рис 3. Маршрутизация с использованием шинных проводов.

На рисунке 3 представлена ​​общая подсхема, которую можно использовать во многих проектах. Вы видите, что используются порты, указывающие направление сигналов. D0: порт D3 является двунаправленным, порт A0: A3 – выходным, а порт MODE – входным.

Рис 4. Подключенные и неподключенные провода

На рисунке 4 показано, как правильно прокладывать провода. Если провода соединены между собой, то следует нарисовать точку. В противном случае провода просто перекрещиваются, а значит, они не соединены.

Рис 5. Разнообразие оснований

Всегда используйте символы заземления вниз и источника питания вверх.

Принципиальная схема: базовый элемент схемотехники

Кажется, существует безграничное количество информации, которую можно изучить в области электротехники.Один из важнейших навыков инженера-электрика – это умение читать и создавать схемы. Прежде чем вы начнете изучать закон Ома, теорему суперпозиции и преобразования треугольник-звезда, вам необходимо базовое понимание того, как читать (и рисовать) принципиальную схему.

Мне нравится определение схемы в Википедии: «Схема или схематическая диаграмма – это представление элементов системы с использованием абстрактных графических символов, а не реалистичных изображений. В схеме обычно опускаются все детали, которые не имеют отношения к информации, которую схема предназначена для передачи, и могут добавляться нереалистичные элементы, которые помогают пониманию… На электронной схеме расположение символов может не напоминать расположение в схеме.”

При создании схемы важно убедиться, что вы иллюстрируете схему с надлежащим уровнем абстракции. Если вы просто пытаетесь передать концепцию высокого уровня, схема салфетки может помочь. Если вам нужно создать схему для моделирования, то дьявол кроется в деталях – вам нужно иметь четкое представление об источниках питания, источниках сигналов, значениях компонентов и т. Д. Или, если вы хотите создать схему для опубликованного бумага, вам понадобится что-то отполированное, с соответствующим компромиссом между деталями и абстракцией.

Схема для иллюстрации

Я создал схемы по разным причинам, и инструменты, которые я использую, зависят от типа схем, которые я рисую. Если я рисую что-то для отчета, статьи или сообщения в блоге, я больше сосредотачиваюсь на презентации с чистым, профессиональным видом, который не обязательно включает детали, необходимые для моделирования или построения схемы. Один из инструментов, с которым я добился определенного успеха, – это Digi-Key Scheme-It. Поскольку это инструмент для построения схем, ориентированный на энергоэффективность, составлять принципиальные схемы довольно быстро и легко.Мне легко добавлять или опускать метки для компонентов и находить символы, которые передают соответствующий уровень детализации моей схемы. Например, при поиске конденсаторов я смог найти 19 различных символов.

Рис. 1. Инструмент схемы Digi-Key Scheme-It.

Если вам сложно заставить Scheme-It делать именно то, что вам нужно, вы можете вручную настроить диаграмму, экспортировав ее в SVG, а затем отредактировав в таком инструменте, как Inkscape или Adobe Illustrator. Например, Scheme-It не идеально выстраивал мои сети и терминалы, поэтому я просто очистил все в Inkscape и оттуда экспортировал в PNG.

Если вы хотите узнать больше о синтаксисе SVG, отличное место для начала – http://www.w3schools.com/graphics/svg_intro.asp . Inkscape позволит вам редактировать SVG напрямую через XML – если вы обнаружите, что пытаетесь редактировать SVG, может быть удобно понять исходный код, стоящий за ними.

Еще один хороший вариант для этого типа схем – Microsoft Visio. Visio – это более универсальный инструмент для создания схем, поэтому вам придется немного покопаться, чтобы найти электрические компоненты.Мне повезло с функцией поиска. Visio дает мне больше контроля над схемой – я могу изменять ширину линий, цвета и т. Д. И у меня не возникало проблем, когда мне нужно было исправить схему в другом инструменте. Но у Visio есть затраты и связанная с этим кривая обучения – Scheme-It и Inkscape – отличная (и недорогая) отправная точка для рисования схем для отчетов, статей и т. Д.

Рисунок 2. Редактирование схемы в инструменте Inkscape.

Схема моделирования

Для моделирования электрических цепей вам понадобится инструмент, с помощью которого вы сможете создать схему, которая также будет иметь связанный список соединений.Например, файлы списков соединений, которые используют симуляторы SPICE, часто содержат информацию о диаграмме, а также информацию о моделировании и симуляции. Как правило, вам придется немного глубже изучить специфику схемы, чтобы успешно смоделировать ее. Вместо того, чтобы использовать общий символ операционного усилителя, вам теперь нужно указать некоторые из более мелких деталей: какое напряжение вы будете подавать на контакты питания? С каким конкретным операционным усилителем вы хотите проводить симуляцию? К какому выходу вашей схемы будет подключен (чтобы наблюдать эффект нагрузки в вашей конструкции)?

LTspice – популярный инструмент для моделирования SPICE, и есть много информации, доступной, если вы хотите узнать, как его использовать.Можно начать с Руководства по началу работы с LTspice IV (PDF). Но, как упоминалось ранее, вы должны быть очень конкретными в своей схеме и убедиться, что вы определили свой входной сигнал, источники питания, тип моделирования и т. Д. Кроме того, инструмент SPICE очень удобен для рисования и моделирования аналоговых схем, но выиграл Если вы хотите составить схему для схемы со смешанными сигналами или цифровой схемы, это не так уж важно.

Рис. 3. Инструмент моделирования схем LTspice.

Схема здания

Если вам нужно построить схему, макетную плату или печатную плату, то вам понадобится инструмент, который может связать схему с физической компоновкой.Fritzing – отличный выбор для этого – его очень легко освоить, и он может обрабатывать как простые макеты печатных плат, так и макеты. У вас не должно возникнуть проблем с поиском руководств по Fritizing в Интернете, но лучше всего начать с http://fritzing.org/learning/ .

Обычно я начинаю с построения схемы. Как только я это собрал, я начал работать над макетом, как над пазлом. Это одна из моих любимых вещей в Fritzing – она ​​позволяет мне быстро увидеть, как собрать макет макета, прежде чем я начну обрезать и зачищать провода.

При создании схемы с целью построения схемы вы заметите, что инструмент хочет учитывать каждый вывод на устройстве. Итак, на снимке экрана Fritzing на рис. 4 вы увидите несколько неподключенных контактов (выделены красным). Поскольку цель Fritzing – доставить вас к макетной плате (или печатной плате), все физические контакты включены в символы, даже если некоторые из контактов могут быть ни к чему не подключены.

Рис. 4. Инструмент Fritzing связывает схему с печатной платой или макетом.

Fritzing, как и большинство инструментов физической компоновки, синхронизирует схемные устройства и соединения с видом компоновки. Когда вы создаете свою схему, на макете (и на печатной плате) будут отображаться светлые пунктирные линии, обозначающие соединения, которые необходимо подключить.

Рисунок 5. Инструмент Fritzing обеспечивает макет схемы. Рисунок 6. Правильное схематическое представление приводит к хорошо документированной рабочей схеме.

Хотя я надеюсь, что это был полезный обзор нескольких инструментов, связанных со схемами, конечно, есть много других, которые я здесь не рассмотрел.Немного покопавшись, вы найдете много других инструментов, которые могут оказаться более полезными для вашего проекта, чем то, что я исследовал в этой статье. Мне бы хотелось услышать, какие еще инструменты вы найдете полезными.

И, наконец, круговая викторина.

Продолжая нашу традицию стимулировать ваш мыслительный процесс, викторина этого месяца:

Два эксперимента проводятся в одной и той же эквивалентной сети Thevenin, и для каждого случая измеряется ток i. Какое эквивалентное напряжение и сопротивление сети Thevenin?

Вы должны уметь делать это в уме, но решение доступно на форуме StudentZone по адресу EngineerZone ® .

Как спроектировать свои собственные электронные схемы – даже если вы новичок Чарльз Платт Книга о Kindle

Прочтите онлайн и загрузите Make: Electronics – Создание схем: Как спроектировать свои собственные электронные схемы – Даже если вы повторно новичок. Хотя основные схемы легко понять, создание схемы требует другого мышления. Цель этой книги – показать, как это делается. Творчество, а не просто следование инструкциям – часть этики Создателя.Это должно включать в себя проектирование схем, которые делают то, что вы хотите. Практические проекты в этой книге развиваются от простых к сложным, схемы разбиваются на модули, чтобы облегчить их понимание. Он подходит как для взрослых, так и для подростков от 12 лет. (Более молодые читатели могут работать над этим с помощью взрослых.) Уникальные графические диаграммы, включенные в книгу, показывают схемы, как они фактически появляются на макетной плате (а не только схемы). Обучает основам электронных схем. Начинает с основ и конструирует для более сложных конструкций. Объясняет, как читать и рисовать принципиальные схемы. Поощряет эксперименты и практическое строительство. Включает мультфильмы, полноцветные фотографии и линейные рисунки. Одна из относительно немногих книг начального уровня.

Марка: Электроника – Создание схем: Как разработать собственные электронные схемы – Даже если вы новичок Чарльз Платт

Теги: Марка: Электроника – Создание схем: Как разработать собственные электронные схемы – Чарльз Платт «Даже если вы новичок». Бесплатная загрузка, epub, pdf, docs, New York Times, ppt, аудиокниги, Bloomberg, #NYT, книги для чтения, хорошие книги для чтения, дешевые книги, хорошие книги, онлайн-книги , книги в Интернете, обзоры книг, читать книги в Интернете, книги для чтения в Интернете, онлайн-библиотека, отличные книги для чтения, лучшие книги для чтения, лучшие книги, которые нужно сделать: Электроника – Создание схем: Как разработать собственные электронные схемы – даже если Вы начинаете читать книги Чарльза Платта онлайн.

Для чтения этих электронных схем вам не нужно зрение

В мире магии был Гудини, который первым изобрел трюки, которые используются до сих пор. А сжатие данных есть у Якоба Зива.

В 1977 году Зив, работая с Авраамом Лемпелем, опубликовал эквивалент книги Houdini on Magic : статья в IEEE Transactions по теории информации под названием «Универсальный алгоритм последовательного сжатия данных». Алгоритм, описанный в статье, стал называться LZ77 – от имен авторов в алфавитном порядке, и год.LZ77 не был первым алгоритмом сжатия без потерь, но он был первым, который мог творить чудеса за один шаг.

В следующем году оба исследователя выпустили уточнение LZ78. Этот алгоритм стал основой для программы сжатия Unix, используемой в начале 80-х; WinZip и Gzip, появившиеся в начале 90-х; и форматы изображений GIF и TIFF. Без этих алгоритмов мы, скорее всего, отправили бы по почте большие файлы данных на дисках вместо того, чтобы отправлять их через Интернет одним щелчком мыши, покупать нашу музыку на компакт-дисках вместо потоковой передачи и просматривать каналы Facebook, в которых нет движущихся анимированных изображений.

Зив продолжал сотрудничать с другими исследователями по другим инновациям в области сжатия. Именно его полная работа, охватывающая более полувека, принесла ему Почетная медаль IEEE 2021 «За фундаментальный вклад в теорию информации и технологию сжатия данных, а также за выдающееся лидерство в исследованиях».

Зив родился в 1931 году в семье русских иммигрантов в Тверии, городе, который тогда находился в управляемой британцами Палестине, а теперь является частью Израиля. Электричество и гаджеты – и многое другое – очаровывали его в детстве.Например, играя на скрипке, он придумал схему, как превратить свой пюпитр в лампу. Он также попытался построить передатчик Маркони из металлических частей фортепиано. Когда он подключил устройство, весь дом потемнел. Он так и не заставил этот передатчик работать.

Когда в 1948 году началась арабо-израильская война, Зив учился в средней школе. Призванный в Армию обороны Израиля, он недолгое время служил на передовой, пока группа матерей не провела организованные акции протеста, требуя отправить самых молодых солдат в другое место.Переназначение Зива привело его в израильские ВВС, где он прошел обучение на радарного техника. Когда война закончилась, он поступил в Технион – Израильский технологический институт, чтобы изучать электротехнику.

После получения степени магистра в 1955 году Зив вернулся в мир обороны, на этот раз присоединившись к Национальной исследовательской лаборатории обороны Израиля (ныне Rafael Advanced Defense Systems) для разработки электронных компонентов для использования в ракетах и ​​других военных системах. Проблема заключалась в том, вспоминает Зив, что никто из инженеров в группе, включая его самого, не обладал более чем базовыми знаниями в области электроники.Их образование в области электротехники было больше сосредоточено на энергосистемах.

«У нас было около шести человек, и мы должны были учить себя сами, – говорит он. – Мы выбирали книгу, а затем вместе занимались, как религиозные евреи, изучающие еврейскую Библию. Этого было недостаточно».

Целью группы было создание телеметрической системы с использованием транзисторов вместо электронных ламп. Им нужны были не только знания, но и запчасти. Зив связался с Bell Telephone Laboratories и запросил бесплатный образец ее транзистора; компания отправила 100.

«Это покрыло наши потребности на несколько месяцев, – говорит он. – Я считаю, что первым в Израиле сделал что-то серьезное с транзистором».

В 1959 году Зив был выбран в качестве одного из немногих исследователей из оборонной лаборатории Израиля для обучения за границей. По его словам, эта программа изменила эволюцию науки в Израиле. Его организаторы не направляли отобранных молодых инженеров и ученых в определенные области. Вместо этого они позволяют им учиться в аспирантуре любого типа в любой западной стране.

«В то время для того, чтобы запустить компьютерную программу, нужно было использовать перфокарты, и я их ненавидел. Вот почему я не стал заниматься настоящей информатикой ».

Зив планировал продолжить работу в сфере связи, но его больше не интересовало только оборудование. Он недавно прочитал Теория информации (Прентис-Холл, 1953), одна из самых ранних книг по этой теме, написанная Стэнфордом Голдманом, и он решил сосредоточить свое внимание на теории информации. А где еще можно изучать теорию информации, кроме Массачусетского технологического института, где начинал пионер в этой области Клод Шеннон?

Зив прибыл в Кембридж, штат Массачусетс., в 1960 году. Исследование включало метод определения того, как кодировать и декодировать сообщения, отправляемые по зашумленному каналу, сводя к минимуму вероятность и ошибку и в то же время сохраняя простоту декодирования.

«Теория информации прекрасна, – говорит он. – Она говорит вам, что самое лучшее, что вы можете когда-либо достичь, и [она] говорит вам, как приблизить результат. наилучший возможный результат “.

Зив противопоставляет эту уверенность неопределенности алгоритма глубокого обучения.Может быть ясно, что алгоритм работает, но никто точно не знает, является ли это наилучшим возможным результатом.

Находясь в Массачусетском технологическом институте, Зив работал неполный рабочий день в оборонном подрядчике США. Melpar, где он работал над программным обеспечением для исправления ошибок. Он нашел эту работу менее красивой. «В то время для того, чтобы запустить компьютерную программу, нужно было использовать перфокарты, – вспоминает он. – И я их ненавидел. Вот почему я не углублялся в настоящую информатику».

Вернувшись в лабораторию оборонных исследований , проработав два года в США, Зив возглавил Департамент коммуникаций.Затем в 1970 году вместе с несколькими другими сотрудниками он поступил на факультет Техниона.

Там он встретил Авраама Лемпеля. Эти двое обсуждали попытки улучшить сжатие данных без потерь.

Современным уровнем сжатия данных без потерь в то время было кодирование Хаффмана. Этот подход начинается с поиска последовательностей битов в файле данных, а затем их сортировки по частоте, с которой они появляются. Затем кодировщик создает словарь, в котором наиболее распространенные последовательности представлены наименьшим числом битов.Это та же идея, что и в азбуке Морзе: самая частая буква в английском языке, e, представлена ​​одной точкой, в то время как более редкие буквы имеют более сложные комбинации точек и тире.

Кодирование Хаффмана, которое до сих пор используется в формате сжатия MPEG-2 и в формате JPEG без потерь, имеет свои недостатки. Требуется два прохода через файл данных: один для расчета статистических характеристик файла, а второй – для кодирования данных. А хранение словаря вместе с закодированными данными увеличивает размер сжатого файла.

Зив и Лемпель задались вопросом, могут ли они разработать алгоритм сжатия данных без потерь, который работал бы с любыми типами данных, не требовал предварительной обработки и обеспечил бы наилучшее сжатие этих данных, цель, определяемую чем-то, известным как энтропия Шеннона. Было неясно, была ли вообще возможна их цель. Они решили выяснить.

Зив говорит, что они с Лемпелем «идеально подходили» для решения этого вопроса: «Я знал все о теории информации и статистике, а Абрахам хорошо разбирался в булевой алгебре и информатике.”

Эти двое пришли к идее, что алгоритм будет искать уникальные последовательности битов одновременно с сжатием данных, используя указатели для ссылки на ранее увиденные последовательности. Этот подход требует только одного прохода через файл, поэтому он быстрее, чем кодирование Хаффмана.

Зив объясняет это так: «Вы смотрите на входящие биты, чтобы найти самый длинный отрезок битов, для которого было совпадение в прошлом. Предположим, что первый входящий бит равен 1. Теперь, поскольку у вас есть только один бит, вы никогда не видели его в прошлом, поэтому у вас нет другого выбора, кроме как передать его как есть.”

«Но тогда вы получите еще один бит», – продолжает он. «Скажите, что это тоже 1. Итак, вы вводите в свой словарь 1-1. Скажем, следующий бит – 0. Итак, в вашем словаре теперь 1-1, а также 1-0 ».

Вот где появляется указатель. В следующий раз, когда поток битов включает 1-1 или 1-0, программное обеспечение не передает эти биты. Вместо этого он отправляет указатель на место, где эта последовательность впервые появилась, вместе с длиной совпадающей последовательности. Количество бит, которое вам нужно для этого указателя, очень мало.

«Теория информации прекрасна. Он говорит вам, что самое лучшее, что вы можете когда-либо достичь, и (он) говорит вам, как приблизиться к результату “.

«Это в основном то, что они делали при публикации TV Guide , – говорит Зив. – Они запускали синопсис каждой программы один раз. Если программа появлялась более одного раза, они не переиздали синопсис. Они просто сказали, вернитесь на страницу x ».

Декодирование таким способом еще проще, потому что декодеру не нужно идентифицировать уникальные последовательности.Вместо этого он находит расположение последовательностей, следуя указателям, а затем заменяет каждый указатель копией соответствующей последовательности.

Алгоритм делал все, что намеревались сделать Зив и Лемпель – он доказал, что возможно универсально оптимальное сжатие без потерь без предварительной обработки.

«В то время, когда они опубликовали свою работу, тот факт, что алгоритм был четким и элегантным и легко реализуемым с низкой вычислительной сложностью, был почти несущественным, – говорит Цачи Вайсман, профессор электротехники Стэнфордского университета, специализирующийся на теории информации.«Это было больше о теоретическом результате».

В конце концов, однако, исследователи осознали практическое значение этого алгоритма, говорит Вайсман. «Сам алгоритм стал действительно полезным, когда наши технологии начали работать с файлами большего размера, превышающими 100 000 или даже миллион символов».

«Их история – это история о силе фундаментальных теоретических исследований, – добавляет Вайсман. – Вы можете получить теоретические результаты о том, что должно быть достижимо, и спустя десятилетия человечество получит выгоду от реализации алгоритмов, основанных на этих результатах.”

Зив и Лемпель продолжали работать над технологией, пытаясь приблизиться к энтропии для небольших файлов данных. Эта работа привела к созданию LZ78. Зив говорит, что LZ78 кажется похожим на LZ77, но на самом деле сильно отличается, потому что он предвосхищает следующее. «Скажем, первый бит – это 1, поэтому вы вводите в словарь два кода, 1-1 и 1-0», – объясняет он. Вы можете представить эти две последовательности как первые ветви дерева ».

«Когда приходит второй бит, – говорит Зив, – если он равен 1, вы отправляете указатель на первый код, 1-1, а если он 0, вы указываете на другой код, 1-0.Затем вы расширяете словарь, добавляя еще две возможности к выбранной ветви дерева. Если вы будете делать это неоднократно, у последовательностей, которые появляются чаще, вырастут более длинные ветви “.

«Оказывается, – говорит он, – это был не только оптимальный [подход], но и настолько простой, что сразу стал полезным».

Джейкоб Зив (слева) и Абрахам Лемпель опубликовали алгоритмы сжатия данных без потерь в 1977 и 1978 годах, оба в IEEE Transactions on Information Theory.Эти методы стали известны как LZ77 и LZ78 и используются до сих пор. Фото: Якоб Зив / Технион

В то время как Зив и Лемпель работали над LZ78, они оба были в творческом отпуске в Технионе и работали в компаниях США. Они знали, что их разработка будет коммерчески полезной, и хотели запатентовать ее.

«Я работал в Bell Labs, – вспоминает Зив, – поэтому я подумал, что патент должен принадлежать им. Но они сказали, что невозможно получить патент, если это не аппаратное обеспечение, и им было не интересно пытаться.”(Верховный суд США не открывал дверь для прямой патентной защиты программного обеспечения до 1980-х годов.)

Однако работодатель Lempel, Sperry Rand Corp., был готов попробовать. Она обошла ограничение на патенты на программное обеспечение, создав оборудование, реализующее алгоритм, и запатентовав это устройство. Сперри Рэнд последовал этому первому патенту с версией, адаптированной исследователем Терри Велчем, под названием алгоритм LZW. Наибольшее распространение получил вариант LZW.

Зив сожалеет о том, что не смог запатентовать LZ78 напрямую, но, по его словам, «нам понравился тот факт, что [LZW] был очень популярен.Он сделал нас знаменитыми, и мы также получили удовольствие от исследований, к которым он нас привел “.

Одна из последующих концепций получила название сложности Лемпеля-Зива – меры количества уникальных подстрок, содержащихся в последовательности битов. Чем меньше уникальных подстрок, тем сильнее можно сжать последовательность.

Позднее эта мера стала использоваться для проверки безопасности кодов шифрования; если код действительно случайный, его нельзя сжать. Сложность Лемпеля-Зива также использовалась для анализа электроэнцефалограмм – записей электрической активности в головном мозге – чтобы определить глубину анестезии, диагностировать депрессию и для других целей.Исследователи даже применили его для анализа популярных текстов песен, чтобы определить тенденции повторяемости.

За свою карьеру Зив опубликовал около 100 рецензируемых статей. Хотя работы 1977 и 1978 годов являются самыми известными, у теоретиков информации, пришедших после Зива, есть свои фавориты.

Для Шломо Шамаи, выдающегося профессора Техниона, статья 1976 года представила алгоритм Виннера-Зива, способ охарактеризовать пределы использования дополнительной информации, доступной декодеру, но не кодеру.Эта проблема возникает, например, в видеоприложениях, которые используют тот факт, что декодер уже расшифровал предыдущий кадр, и, таким образом, его можно использовать в качестве дополнительной информации для кодирования следующего.

Для Винсента Пура, профессора электротехники в Принстонском университете, это статья 1969 года, в которой описывается граница Зива-Закая, способ узнать, получает ли сигнальный процессор наиболее точную информацию из данного сигнала.

Зив также вдохновил ряд ведущих экспертов по сжатию данных на занятиях, которые он преподавал в Технионе до 1985 года.Вайсман, бывший студент, говорит, что Зив «глубоко увлечен математической красотой сжатия как способа количественной оценки информации. Получение у него курса в 1999 году сыграло большую роль в том, что я встал на путь моих собственных исследований “.

Не только он был так вдохновлен. «Я взял у Зива уроки теории информации в 1979 году, в начале учебы в магистратуре, – говорит Шамай. – Прошло более 40 лет, а я до сих пор помню этот курс. Это заставило меня задуматься над этими проблемами. проводить исследования и получать докторскую степень.Д. ”

В последние годы глаукома лишила Зива большей части зрения. Он говорит, что статья, опубликованная в журнале IEEE Transactions on Information Theory в январе этого года, является его последней. Ему 89 лет.

«Я начал писать статью два с половиной года назад, когда у меня еще было достаточно зрения, чтобы пользоваться компьютером, – говорит он. – В конце концов Юваль Кассуто, младший преподаватель Техниона, завершил проект». В документе обсуждаются ситуации, в которых большие информационные файлы необходимо быстро передавать в удаленные базы данных.

Как объясняет Зив, такая потребность может возникнуть, когда врач хочет сравнить образец ДНК пациента с прошлыми образцами от того же пациента, чтобы определить, была ли мутация, или с библиотекой ДНК, чтобы определить, есть ли у пациента генетическое заболевание. Или исследователь, изучающий новый вирус, может захотеть сравнить его последовательность ДНК с базой данных ДНК известных вирусов.

«Проблема в том, что количество информации в образце ДНК огромно, – говорит Зив, – слишком много для того, чтобы сегодня ее можно было отправить по сети за считанные часы или даже, иногда, за дни.

Добавить комментарий

Ваш адрес email не будет опубликован.
