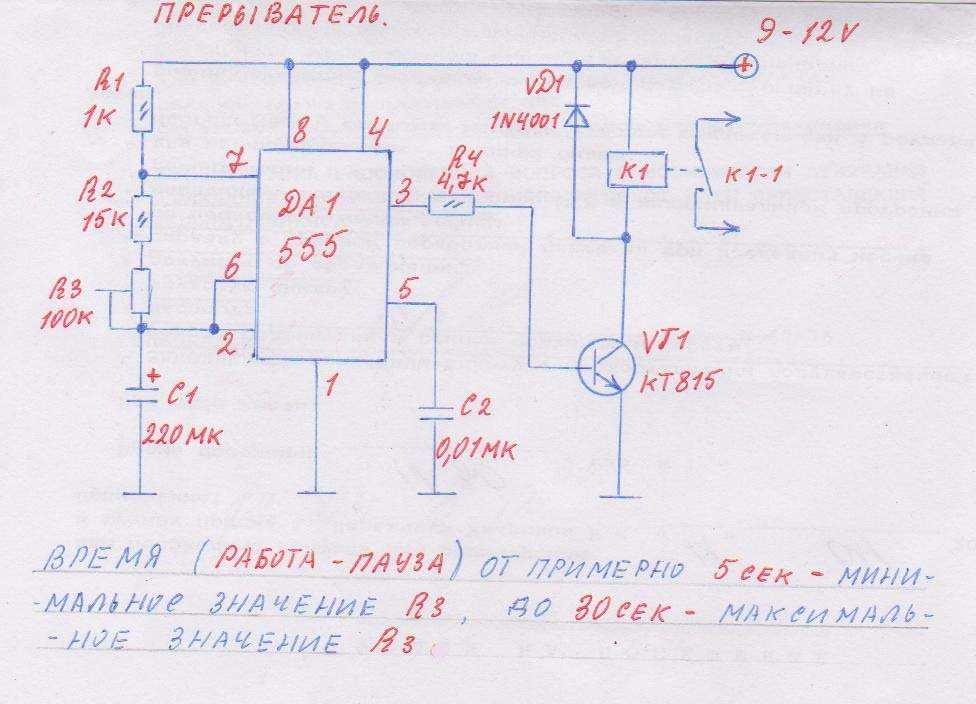

Циклический таймер на 555 схема: Схема циклического таймера на 555

Циклический таймер для Высоковольтного генератора электростатической коптильни | Блог Виталия Павлова

Циклический таймер для Высоковольтного генератора электростатической коптильни

Высоковольтный генератор для электростатической коптильни с циклическим таймером

Схема высоковольтного генератора для электростатической коптильни с циклическим таймером

Таймер позволяет включать высокое напряжение на заданное время, после чего отключает его на период, необходимый для заполнения коптильни дымом. Потом цикл повторяется.

Данный генератор может питаться как от сети 220В, так  и от Li-ion аккумулятора на 3,7В.

Учтите, что сам генератор надо подключать не к выходу МТ3608 (он не потянет его), а непосредственно к 5В от БП. К выходу 3608 подключается 555-й таймер, если у вас питание от аккума на 3,7В, при этом генератор питается непосредственно этим напряжением. При питании от БП на 5В, МТ3608 не используется, т.к. и ВВГ и 555-й таймер просто подключены к 5В.

В схеме резистор на 4,7кОм (по цепи  питания светодиодов) надо заменить на 470 Ом.

Для корректной работы светодиодов, зеленый должен быть подключен к БП, а красный к полевику.

При подаче питания загорается зеленый, а когда открывается полевик, то загорается красный, а зеленый “тухнет”., т.к. падение напряжения (2В) на красном не хватает для свечения зеленого (3В). Если подключить красный к 5В БП, то свечение зеленого не будет видно. Это справедливо и для сдвоенного светодиода и для двух разных (красный и зеленый) с общим анодом. Если хотите полностью независимой работы двух отдельных светодиодов, просто подключите каждый светодиод через “свой”  резистор.

Рекомендую подключить еще один конденсатор 1000 мкФх16В параллельно стоку и истоку   полевика.

Подробно про него и готовые таймеры, которые можно приобрести на AliExpress рассказано в видео:

Так же, многие подписчики просили выложить фото  сборки умножителя на 4, что я и делаю ниже. .

Умножитель напряжения на 4 (сборка)

Весь генератор (хоть с питанием от 220В, хоть на аккумуляторе) может поместиться в корпусе 85×85х43 мм

Внимание: иногда, при ПЕРВОМ нажатии,  ссылка может открыться некорректно (браузер (особенно Mozilla firefox), направит вас на неправильную страницу Aliexpress, не соответствующую нужной ссылке). Пож-ста, нажмите на ссылку повторно. Если это не поможет, попробуйте скопировать ссылку и вставить ее в др. браузер.

На AliExpress можно купить готовые таймеры (циклические реле времени): http://ali.pub/2h2zhk
– Dh58S-S цифровой, индикация http://ali.pub/2b27y8
– DK-C-01 цифровой, 3 кнопки , индикация , зуммер, реле http://ali.pub/24g8z6
– XY-J02 цифровой 4 кнопки , индикация, реле http://ali.pub/24g608
– XY-J04 цифровой, индикация, MOSFET http://ali.pub/24g6e1
– аналоговый, реле, без индикации  http://ali.pub/5i1ujx

Для самостоятельной сборки таймера, на AliExpress можно купить:
– таймер NE555  http://ali. pub/2hhm94
– MOSFET IRF1404  http://ali.pub/2hhmcm
– повышающий DC-DC преобразователь MT3608  http://ali.pub/2ve5uv
– модуль заряда и защиты аккумулятора TP4006  http://ali.pub/2ve811
– переменный резистор 200К http://ali.pub/2hhlyt
– диоды 1N4148 http://ali.pub/2hhm6l
– светодиод двухцветный с общим анодом http://ali.pub/2qbrlc
– резисторы 0,25Вт разные  http://ali.pub/2bz9ll
– конденсаторы электролитические  470 мкФ 16В  http://got.by/4a1ux0
– конденсаторы многослойные  керамические 0.1 мкФ 50В   http://ali.pub/26wu8e
– аккумулятор Samsung ICR18650 26F li-ion 3,7 В 2600 мАч http://ali.pub/2ve7rw

Важно: т.к. далеко не все имеют опыт работы с радиоэлектронными компонентами, и т.к. мы имеем дело с продукцией из “поднебесной”, где очень часто попадается брак, рекомендую покупать комплектующих в 2-3 раза больше, чем требуется для сборки одного устройства!

Так же см. – что может пригодиться для коптильни:  http://vitaliypavlov. ru/?p=1528

ВНИМАНИЕ ! Соблюдайте меры электробезопасности при работе с высоким напряжением!

Так же рекомендую обратить внимание на  дымогенераторы и сборно-разборную автономную электростатическую коптильню холодного копчения ЭВК-100, которые изготавливает “АТФ-Сервис” (г. Королев).

Посмотреть стоимость на мои  устройства для электростатики, а так же сделать заказ вы можете здесь.

——————————-

Зарегистрируйтесь здесь и покупайте с большой экономией ( кэшбек – возврат части денег за покупки)!

Станьте партнером AliExpress и покупайте со скидками!

Успехов!



Опубликовал vit 4 мая 2018 в рубрике Электростатическое копчение. Комментарии: 128 комментариев

К записи 128 комментариев

Оставить комментарий или два

схемы включения и выключения полива, кормушки или освещения

Циклический таймер можно представить как устройство, состоящее из двух таймеров, работающих поочередно. Один из них определяет период срабатывания устройства, а другой – время включения нагрузки. Подобные схемы позволяют автоматизировать работу полива, подачи корма животным или рыбкам, имитацию присутствия жильцов дома путем периодического включения освещения. В автомобиле работой стеклоочистителей и поворотников также управляет циклический таймер. Рассмотрим практичные схемы, которые позволяют реализовать различные временные параметры.

Содержание

• 1. Циклический таймер на микросхеме NE555
  • 1.1. Описание работы устройства
  • 1.2. Подбор элементов схемы
• 2. Автоматический таймер на К561ИЕ16
  • 2.1. Как работает таймер
  • 2.2. Выбираем элементы схемы
• 3. Делаем своими руками суточное реле времени
• 4. Комментарии посетителей по теме статьи

Циклический таймер на микросхеме NE555

Трудно придумать лучший вариант для коротких отрезков времени, чем применение микросхемы интегрального таймера КР1006ВИ1 (импортный аналог NE 555). С ее помощью реализуется относительно простое цикличное устройство, не требующее наладки, которое позволяет устанавливать требуемые промежутки времени с достаточной точностью в бытовом применении.

Описание работы устройства

Следующая схема обеспечивает плавную установку времени включения нагрузки в пределах 0,5-15 сек и периода работы в диапазоне 0,5-60 сек. При использовании реле RM96P12 максимальный ток нагрузки составляет 8 А. Срабатывание реле подтверждает светодиод LED2.

Схема питается от сети 220 В через предохранитель FU1. Конденсатор С1 создает требуемое сопротивление переменному току, а диодный мостик В1 выпрямляет напряжение. Резистор R1 ограничивает ток диодов в момент включения, а резистор R2 обеспечивает разряд конденсатора С1 при отключении питания. При использовании диодов с максимальным током нагрузки до 1 А резистор R1 можно исключить.

Стабилитрон D1 обеспечивает параметрическую стабилизацию напряжения, то есть пропускает через себя такой ток, при котором сохраняется напряжение 12 В. Конденсатор С2 сглаживает пульсации сети 50 Гц, а конденсатор С3 гасит импульсы высокочастотных помех. Светодиод LED2 служит индикатором питания устройства.

Питание устройства можно обеспечить практически от любого стабилизированного блока питания на 12 В, который используется в бытовых приборах. Важно, чтобы его максимальный ток нагрузки был не менее 100 мА. В этом случае стабилитрон D1 и все элементы схемы слева от него следует исключить. Элементы C5, R5 и PR1 определяют период срабатывания устройства, а элементы C6, R7 и PR2 определяют время включения нагрузки.

Для сборки реле времени используйте печатную плату, представленную на фото. В случае питания от 220 В данная схема не имеет трансформатора и не обеспечивает гальванической развязки. Таким образом, на всех элементах потенциально может присутствовать опасное напряжение. Следовательно, все работы по настройке необходимо выполнять при отключенном питании!

При изготовлении простого устройства можно обойтись и без печатной платы. Похожий таймер на 555 микросхеме я собрал на основании пластиковой коробочки. Сначала наклеил все крупные элементы на основание ножками вверх с помощью клеевого пистолета. Затем выполнил монтаж проводом МГТФ. Получается не очень красиво, зато быстро и достаточно надежно.

При настройке переменными резисторами PR1 и PR2 подбирают период и время включения нагрузки. Их можно снабдить шкалами, и тогда получится универсальный периодический таймер. На практике удобно измерить сопротивление переменных резисторов после подбора и заменить их соответствующими постоянными.

Подбор элементов схемы

Рассмотрим возможные варианты элементов схемы:

• В качестве ИС1 подойдет отечественный аналог КР1006ВИ1.
• Реле требуется с рабочим напряжением 12 В и током срабатывания не более 50 мА. Его контакты должны быть рассчитаны на ток и напряжение, которые необходимы для питания управляемого устройства. В старых компьютерах и прочих гаджетах полно подходящих, а их параметры хорошо представлены в сети.
• Стабилитрон подойдет отечественный Д814Д, но можно включить последовательно 2 стабилитрона КС168А или КС468А. Важно, чтобы его дифференциальное сопротивление было не менее 2,5 Ом, иначе напряжение питания будет ниже необходимого.
• Конденсатор С1 мне пришлось установить емкостью 1 мкФ, так как при меньших значениях не обеспечивался достаточный рабочий ток стабилитрона, реле и микросхемы, а, значит, и напряжение питания было ниже 12 В.
• Резистор R2 должен иметь мощность не менее 1 Вт.
• Диодный мост подойдет любой с рабочим напряжением не менее 400 В и рассчитан на ток не менее 100 мА. Можно установить отечественные дискретные диоды КД105, КД212, КД226 и многие другие с указанными параметрами.
• Электролитические конденсаторы С2, С5 должны иметь рабочее напряжение не менее 25 В. Эти элементы включены параллельно и, в принципе, достаточно и одного из них.
• Конденсатор С6 также используем на 25 В. Не рекомендую использовать старые емкости, так как они могут иметь большой ток утечки. Не следует использовать элементы RP2 и С6 с большими номиналами, чем указано на схеме с целью увеличения времени срабатывания таймера. При этом рабочие токи станут минимальными, что приведет к нестабильности работы схемы.
• Конденсатор С3 керамический, причем его емкость может заметно отличаться от указанной на схеме.
• Диоды D2,D3 1N4148, 1N4007, – практически любые из серии КД103, КД105, КД226, КД521 и пр.

Автоматический таймер на К561ИЕ16

Следующая схема циклического таймера позволяет установить как период, так и время включения в пределах от 1,5 — 180 минут. Она состоит из двух мультивибраторов (на DD1.1, DD1.2, и DD1.3, DD1.4 соответственно) и двоичного счетчика на DD2. При этом 14-ти разрядный счетчик К561ИЕ16 (импортный аналог NJM4020B) делит частоту каждого мультивибратора на 8192. Частота работы верхнего по схеме мультивибратора определяется значениями R1, R2, С1, а нижнего – элементами R5, R7, С3.

Как работает таймер

При включении питания счетчик сбрасывается импульсом тока заряда емкости С2. На выходе DD2 устанавливается ноль, который открывает транзисторы VT2 и VT3. В итоге реле включается и подключает нагрузку (если используются его нормально разомкнутые контакты). При этом блокируется работа верхнего по схеме мультивибратора, а генератор на DD1.3, DD1.4 работает.

После того, как счетчик отсчитает 8192 импульса, на его выходе появится единица, нагрузка отключится, нижний мультивибратор буде заблокирован, а генератор на DD1.1, DD1.2 будет работать. После отсчета 8182 импульсов работа схемы вновь инвертируется. При этом диоды VD1, VD2 обеспечивают развязку выходов мультивибраторов.

Питание устройства можно обеспечить практически от любого стабилизированного блока питания на 12 В, который используется в бытовых приборах. Важно, чтобы его максимальный ток нагрузки был не менее 100 мА. Возможно питание и от сети переменного тока без трансформатора по схеме, которая использована для рассмотренного выше таймера на КР1006ВИ1.

Если необходимо, чтобы реле включалось не сразу после включения питания устройства, а после задержки, можно воспользоваться другим вариантом схемы. В данном случае при нуле на выходе счетчика выходные транзисторы заперты, и реле обесточено. Теперь верхний по схеме мультивибратор определяет период отключения, а нижний – время включения нагрузки.

Выбираем элементы схемы

Рассмотрим возможные варианты элементов схемы:

• В качестве DD1 вместо К561ЛЕ5 можно использовать К561ЛА7 или подойдут импортные аналоги NJM4001А, NJM4011А соответственно. При использовании К561ЛА7 (NJM4011А) полярность подключения диодов VD1, VD2 нужно сменить на обратную, а резистор R3 необходимо перекинуть с минуса на плюс питания. При этом мультивибраторы поменяются ролями.
• В качестве DD2 вместо отечественного счетчика К561ИЕ16 подойдет импортный аналог NJM4020B.
• Реле требуется с рабочим напряжением 12 В и током срабатывания не более 50 мА. Его контакты должны быть рассчитаны на ток и напряжение, которые необходимы для питания управляемого устройства. В старых компьютерах и прочих гаджетах полно подходящих, а их параметры хорошо представлены в сети.
• Диоды D2,D3 КД522 – практически любые из серии КД103, КД105, КД226, КД521, 1N4148, 1N4007 и пр.
• Транзисторы КТ315 можно заменить на КТ3102, КТ503. Транзисторы КТ361 — на КТ3107, КТ502.
• Переменные резисторы R2, R7 лучше использовать с линейной характеристикой, что сделает заметно удобней их градуировку.

Резисторы и конденсаторы мультивибраторов, определяющие их частоту, можно выбрать другие и изменить временные параметры таймера. При этом конденсаторы большой емкости имеют недопустимую утечку, а большое сопротивление резисторов приведет к минимальным рабочим токам. В итоге схема будет работать нестабильно.

Делаем своими руками суточное реле времени

Если объединить рассмотренные выше схемы, можно собрать своими руками устройство, которое будет работать как суточное реле времени. При этом его точность работы вполне достаточна для бытовых целей. Реле можно использовать как недельный таймер для автополива теплиц или управления другими электроприборами. Для этого в схеме со счетчиком необходимо заменить один из мультивибраторов на логических элементах на мультивибратор на 555 микросхеме. Тогда мы получим максимальную задержку (15+60) сек х 8192 = 614400 сек или больше 7 суток.

За основу я взял схему, в которой при включении питания реле отключено. В результате компиляции двух схем маркировка некоторых элементов повторяется, но это не мешает пониманию работы устройства. В таком варианте при подаче 12 В счетчик D2 сбрасывается импульсом заряда конденсатора С3. Ноль на его выходе запрещает работу нижнего по схеме мультивибратора и включает генератор на NE555. При этом транзисторы закрыты, и обмотка реле не питается.

После того, как счетчик отсчитает 8192 импульса, на его выходе появится единица, включится нагрузка, верхний мультивибратор будет заблокирован, а генератор на DD1.3, DD1.4 будет работать. После отсчета 8182 импульсов работа схемы вновь инвертируется. При этом диоды VD1, VD2 обеспечивают развязку выходов мультивибраторов. При выборе комплектующих воспользуйтесь рекомендациями для представленных выше схем.

При настройке устройства, рассчитанного на большие выдержки (для автополива газона или полива теплиц), можно воспользоваться выходами нижних разрядов счетчика. На представленной в качестве примера схеме обычного таймера они расположены в порядке возрастания разряда. Во время наладки вместо вывода микросхемы 3 можно подключить один из расположенных выше по схеме и уменьшить скорость срабатывания устройства кратно 2-м.

Более того, можно включить в схему DIP-переключатель, который позволит ступенчато переключать время выдержки. В приведенной схеме в качестве задающего генератора используется мигающий с частотой 1,4 Гц светодиод. В этом случае обеспечивается задержка в соответствии с таблицей.

Если представленная схема таймера выключения вызывает интерес, замечу, что в этом случае нагрузка включается автоматически при подаче питания на устройство и отключается после окончания заданной выдержки.

В следующем исполнении нагрузка включается через заданное таймером время после подачи питания. Как видите, в последних схемах на выходе используется всего один транзистор, и в нашей схеме можно сделать точно так же. Экспериментируйте, это интересно!



Повторяющийся таймер с двумя микросхемами таймера 555

5 месяцев назад 9 июля 2020 г. 10 092 просмотра

В этом уроке мы собираемся сделать очень полезный проект повторяющегося таймера, используя две микросхемы таймера 555. Схемы таймеров используются для обеспечения временных задержек определенного интервала для переключения подключенной нагрузки. Эта схема отличается от других схем задержки таймера, поскольку она обеспечивает непрерывный цикл времени при нажатии кнопки S1.

В этой схеме есть два выхода, которые используются для активации любого устройства по вашему выбору. Вы можете подключить два отдельных релейных переключателя к этим двум выходам для управления двумя разными устройствами переменного/постоянного тока.

Buy From Amazon

Hardware Components

The following components are required to make a Repeating Timer Circuit

S.no	Components	Value	Qty
1	Battery	9-12V	1
2	Switch	–	1
3	NE555 IC		2
4	LED	–	2
5	Резистор	10K, 470 Ом	2, 2
6	. 0034	220µF	2
8	Ceramic Capacitor	0.1µF, 1000pF	2, 1
9	Connecting Wires	–	1
10	Breadboard	–	1

Схема выводов микросхемы NE555

Для получения подробного описания схемы выводов, размеров и технических характеристик загрузите техническое описание 555 Timer

Repeating Timer Circuit

Описание работы

Рабочее напряжение этой схемы составляет 9-12 В. Обе микросхемы таймера 555 работают в режиме задержки времени. Переменный резистор номиналом 1 МОм используется с обеими микросхемами для регулировки длительности временной задержки. Эта временная задержка также может регулироваться конденсатором. Здесь мы использовали 220 мкФ, вы можете увеличить значение конденсатора, чтобы увеличить время.

При нажатии кнопки S1 срабатывает IC1, и его выход становится высоким. Когда период времени IC1 закончится, он деактивируется и активирует IC2. Когда период времени IC2 закончится, его выход станет низким, что снова вызовет срабатывание IC1. Этот процесс будет повторяться, предоставляя два выхода одновременно. На выходе обеих микросхем используются светодиоды вместе с токоограничивающим резистором для визуальной индикации их выходов.

Похожие сообщения:

555 Калькулятор нестабильной цепи таймера

В этот калькулятор нестабильной цепи таймера 555 введите значения времязадающего конденсатора C и времязадающих резисторов R1 и R2 для расчета частоты, периода и коэффициента заполнения. Здесь время период — это общее время, необходимое для завершения одного цикла включения/выключения (T ₁ +T _2), , а Рабочий цикл — это процент от общего времени, в течение которого выходной сигнал ВЫСОКИЙ.



---



555 Нестабильный таймер Калькулятор Описание

Когда таймер 555 работает в нестабильном режиме , мы получаем импульс на выходном контакте, время включения (Время высокого уровня) и время выключения (Время низкого уровня) можно контролировать. . Это управление можно выполнить, выбрав соответствующие значения для резисторов R1, R2 и конденсатора C1. Принципиальная схема для работы микросхемы 555 в нестабильном режиме показана следующим образом:

Вышеприведенная схема может использоваться для создания прямоугольной волны, в которой можно рассчитать время высокого (T1) и минимального времени (T2). Этот метод можно использовать для генерации тактовых импульсов для микроконтроллеров/цифровых ИС, мигания светодиода или любых других приложений, где необходимы определенные интервалы времени. Выходная волна, полученная от контакта 3, показана с маркировкой ниже 9.0007

Ось времени T измеряется в секундах, а ось напряжения измеряется в вольтах.

Как было сказано ранее, как долго импульс остается высоким, как долго импульс остается низким, и частоту импульса можно рассчитать, используя значения компонентов R1, R2 и C1, показанные на принципиальной схеме выше.



Приведенный выше 555 таймер Нестабильный калькулятор можно использовать для расчета этих значений, но для понимания его работы нам необходимо знать следующие формулы, на основе которых работает калькулятор.

Параметр	Формулы	Блок
Максимальное время (T1)	0,693 × (R1+R2) × C1	секунды
Низкое время (T2)	0,693 × R2 × C1	секунды
Период времени (T)	0,693 × (R1+2×R2) × C1	секунды
Частота (F)	1,44 / (R1+2×R2) × C1	Герц (Гц)
Рабочий цикл	(Т1/Т)×100	Процент (%)



Примечание. Эти единицы измерения применимы только тогда, когда R1 и R2 указаны в омах, а конденсатор в фарадах. Таким образом, всегда держите в голове следующие советы при выборе значений



СОВЕТЫ: ​​

• Период (T) и частота (F) обратно пропорциональны
• Увеличение C1 уменьшит частоту (F)
• Увеличение R1 увеличит время высокого уровня (T1), но не изменит время низкого уровня (T2)
• Увеличение R2 увеличит время высокого уровня (T1), а также увеличит время низкого уровня (T2)
• Итак, всегда сначала устанавливайте T2, а затем T1
• Увеличение R2 уменьшит рабочий цикл

Когда у нас есть все эти детали, мы можем узнать полные свойства выходной волны. Чтобы привыкнуть к формулам, давайте рассчитаем значение параметров, используя эти формулы для принципиальной схемы, приведенной выше.



Расчет модели

На нашей принципиальной схеме номинал резисторов R1 и R2 равен 1K и 100K соответственно, номинал конденсатора C1 равен 10 мкФ.

Итак, R1 = 1К; R2 = 100K и 10 мкФ

Или можно записать как R1=1000 Ом; R2=100000 Ом, C1=0,00001 Фарад

Время высокого уровня (T1) – это количество времени, в течение которого импульс остается высоким (5 В) в выходной волне. Это можно рассчитать как

Максимальное время (T1) = 0,69.3 × (R1 +R2) × C1

= 0,693 × (1000 +100000) × 0,00001

= 0,699 секунды

T1 = 699 миллисекунд

. который импульс остается низким (0v) в выходной волне. Его можно рассчитать как

Минимум времени (T2)     = 0,693 × R2 × C1

                               = 0,693 × 100000 × 0,00001

= 0,693 секунды

T2 = 693 миллисекунд

Период времени (T) является суммой времени и высокой времени. Изменение времени увядания Верхнее или нижнее время повлияет на общий период времени T ) × 0,00001   или   (0,699+0,693)

                           T = 1,393 секунды



Как мы все знаем, частота — это просто обратная величина времени.
