Схема стереоусилителя на популярной микросхеме TDA2822
Содержание
- Схема стереоусилителя: двухканальный усилитель мощности НЧ TDA2822
- Принципиальная схема стереоусилителя собранного на TDA2822
- Принципиальная схема стерео усилителя на TDA2822 включенного в мостовой режим
Схема стереоусилителя на популярной ИС TDA2822. Данный чип считается одним из самых распространенных категорий двухканальных стерео усилителейhttps://usilitelstabo.ru/hi-fi-stereo-usilitel-dlya-naushnikov.html, которые отлично подходит для установки в устройствах с незначительным значением звукового сигнала в выходном тракте, например в стереоусилителе.
Эта ИС обладает определенными свойствами, таких как доступность выбора 16-ти выводного DIP-корпуса с малым уровнем пересекающихся искажений и с достаточно небольшим током покоя. TDA2822 предназначена для работы с питающим напряжением в пределах от 3v до 15v.
Распространенные сферы использования этой микросхемы достаточно широки, например: компактные аудио устройства, предварительные усилители, портативные радио системы, приборы для усиления слухового звука, прибор для головных устройств и так далее.
Схема стереоусилителя собранного с применением TDA2822 гарантирует отдачу в нагрузку общую выходную мощность в пределах 1,3 Вт.
Такой аппарат способен обеспечить мощность на выходе 0,65 Вт, каждого из двух каналов при сопротивлении нагрузки 4 Ом и питающем напряжении 6v в стерео-режиме и 1,35 Вт на нагрузку соединенной по мостовой схеме с сопротивлением 4 Ом.
Двухканальный стереоусилитель мощности НЧ TDA2822 в роли предварительного усилителя, это пожалуй наилучший выбор для создания качественного звука в каскадах предварительного стерео усиления. Структура данного чипа выполнена с двумя входными трактами и соответственно двумя выходными.
Интегральная схема прекрасно обеспечивает абсолютно тихую работу устройства. Динамические излучатели способны эффективно работать непосредственно с выходов микросхемы, подключенных через разделительные конденсаторы. Здесь показана структурная схема TDA2822 с обозначением выводов.
Принципиальная схема стереоусилителя собранного на TDA2822
ИС TDA2822 — спаренный низкочастотный усилитель, представлен ниже.
Входной сигнал с левого канала УНЧ подается на вывод 1 микросхемы, который представляет собой неинвертирующий вход 1 фазы интегрированного усилителя, а сигнал с входа правого канала поступает на неинвертирующим вывод 16, являющейся входом 2-го канала интегрированного усилителя.
Первый и 16 выводы микросхемы соединены с корпусом (GND) через резистор R3 10k и R4 10k соответственно. В цепи выводов 3 и 14 установлены электролитические конденсаторы фильтров С5 100uF и C6 100uF соответственно. Выходные цепи обоих каналов 6 и 11, также обеспечены емкостными фильтрами C1 1000uF и C2 1000uF и развязывающими цепочками C3 0.1uF — C4 0.1uF.
Принципиальная схема стерео усилителя на TDA2822 включенного в мостовой режим

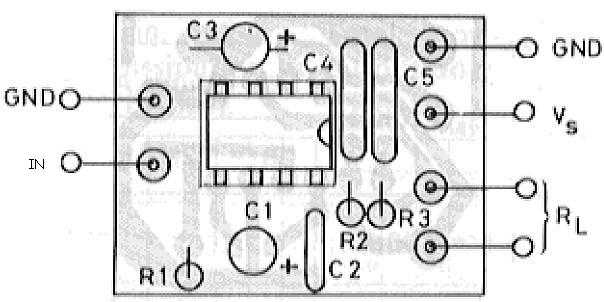

Для удвоения мощности на выходе усилителя используют схему мостового подключения нагрузки, то есть как изображено на представленном ниже рисунке.
Технические характеристики усилителя:
- Напряжение питания: от 1.
8V до 15V.
- Рекомендованное питания: 6V.
- Ток потребления не более: 200мА.
- Ток покоя: 6мА.
- Выходная мощность: 0.65Вт.
- Отношение сигнал/шум: 39дБ.
- Размер печатной платы: 41×29мм.
8V до 15V.
| ||||
Вход усилителя подключается к одному из выходов звуковой карты компьютера, настроенному как “Линейный выход”. Надо заметить, что драйверы современных звуковых карт, интегрированных в системные платы, имеют возможность назначить любое принадлежащее им гнездо и как любой вход, и как любой выход, что очень удобно. В устаревших звуковых картах, обычно имеющих два входа и один выход, назначение гнезд не может быть программно изменено. Сигналы звуковой частоты через делители напряжения R1-R3, R2-R4 и разделительные конденсаторы С1, С2 поступают на входы микросхемы DA1. С выходов микросхемы усиленные сигналы через токоограничительные резисторы небольшого сопротивления R10, R12 поступают на головные стереотелефоны. Их сопротивление может быть от 4 Ом. Демпфирующие цепочки R9-C9 и R11-C11 препятствуют самовозбуждению усилителя на высокой частоте при подключенной нагрузке. Резисторы R7 и R8 уменьшают коэффициент усиления микросхемы. Их сопротивление не может быть больше нескольких кОм, иначе усилитель начинает работать неустойчиво.
Хорошие результаты получаются с конденсаторами, предназначенными для установки на системные компьютерные платы, на видео платы и в фильтры питания микропроцессоров. Дроссель L2 использован малогабаритный промышленный. На его место можно установить любой другой дроссель индуктивностью 30…220 мкГн с сопротивлением катушки 1…2 Ом. При установке дросселя с меньшим сопротивлением последовательно с ним нужно включить резистор сопротивлением 1…2 Ом, чтобы при подключении усилителя к работающему компьютеру не произошел сбой в его работе. Дроссели L1 и L3 представляют собой 1 …3 витка сложенного втрое монтажного провода, намотанного на малогабаритных кольцах из феррита 400…2000НН. Собранный из исправных деталей усилитель не требует налаживания. При желании подбором резисторов R3 и R4 можно изменить его чувствительность. Усилитель испытывался с миниатюрными импортными головными телефонами (сопротивление капсюлей — 32 Ом) и с “большими” головными телефонами ТДС-5М отечественного производства, в которых используются капсюли со сверхлегкой мембраной большого диаметра.
При питании мобильного, устройства и усилителя от одного источника (напряжением 5 В) обязательно убедитесь, что общий провод выхода для подключения наушников соединен с “-” питания.Сборка платы простого стереофонического аудиоусилителя с использованием TDA2822
Аудиоусилитель — это электронная схема, которая усиливает маломощные аудиосигналы до уровня, подходящего для работы громкоговорителя. Эти усилители используются в беспроводной связи и радиовещании, а также в звуковом оборудовании всех видов.
Существует множество классов усилителей, и ранее мы создали множество схем усилителей звука, начиная от небольших усилителей мощностью 10 Вт и заканчивая мощными усилителями мощности мощностью 100 Вт.
В этом проекте мы собираемся построить аудиоусилитель, используя TDA2822 IC , который является очень популярным двухканальным аудиоусилителем, обычно используемым для создания мощных аудиоусилителей. Схема усилителя TDA2822 будет иметь одну микросхему усилителя TDA2822 и сможет управлять двумя динамиками с регулятором громкости. Кроме того, аудиовход для нашей платы усилителя может быть обеспечен непосредственно через аудиоразъем. Чтобы построить этот стереоусилитель TDA2822 на печатной плате, мы изготовили наши печатные платы от PCBWay, и мы собираем и тестируем их в этом проекте.
Необходимые компоненты- TDA2822 Усилитель IC
- Конденсаторы (2×1000 мкФ, 4×10 мкФ, 2×0,1 мкФ, 1×100 мкФ)
- Резисторы (4×100 Ом)
- Винтовые клеммы (3×2 контакта, 1×3 контакта)
- Потенциометр 2×10K
Микросхема TDA2822 представляет собой двойную микросхему усилителя звука малой мощности, которую можно настроить для работы в стереофоническом или мостовом режимах.
Он предлагает низкий уровень кроссоверных искажений, малый ток покоя и доступен в 8-контактном пластиковом двойном линейном корпусе. Эта микросхема может работать в широком диапазоне напряжений питания от 3 до 15 В. Он специально разработан для использования в портативных радиоприемниках и транзисторных наборах. Он может обеспечить выходную мощность 0,65 Вт на канал для громкоговорителя с сопротивлением 4 Ом при напряжении питания 6 В и 0,38 Вт на канал для громкоговорителя с сопротивлением 8 Ом при напряжении питания 6 В в стереофоническом режиме.
TDA2822 Технические характеристики:
- Напряжение питания: 3-15 В
- Выходная мощность: 3,2 Вт
- Аудио — сопротивление нагрузки: 8 Ом
- Усиление: 39 дБ
- Рабочий ток питания: 12 мА
- Ib — Входной ток смещения: 0,1 мкА
- PSRR — Коэффициент ослабления источника питания: 40 дБ
- Низкое кроссоверное искажение
- . Низкий ток покоя
- . Конфигурация моста или стерео
Конфигурация моста или стереоПолная схема усилителя TDA2822 показана на изображении ниже. Схема была нарисована с помощью EasyEDA. Помимо микросхемы TDA2822M, в ней используются два потенциометра, два динамика, а также несколько конденсаторов и резисторов.
Левый динамик (Speaker1) подключен к выходу 1 IC через электролитический конденсатор C8. Правый динамик (Speaker2) подключен к выходному контакту 2 через электролитический конденсатор C7. Инвертирующие входные контакты (выводы 5 и 8) подключены к земле через фильтрующие конденсаторы C1 и C3. Неинвертирующие выводы (выводы 7 и 6) являются входными выводами и подключены к потенциометрам через электролитические конденсаторы C10 и C11. Конденсаторы C10 и C11 подключены, чтобы блокировать прохождение любой составляющей постоянного тока от усилителя IC к выходной нагрузке. Любая составляющая постоянного тока от усилителя к нагрузке, которой в данном случае является динамик, может повредить его или вызвать шум или искажение выходного звука.
Pot1 и Pot2 работают как регуляторы громкости левого и правого каналов для обоих динамиков. Контакт 2 подключен к источнику постоянного тока, а контакт 4 подключен к земле. Электролитический конденсатор С2 подключен через V CC и контакты заземления работают как фильтрующий конденсатор.
Когда схема готова, мы можем приступить к компоновке печатной платы. Вы можете спроектировать печатную плату, используя любое программное обеспечение для печатных плат по вашему выбору. Мы использовали EasyEDA для изготовления печатной платы для этого проекта. Вы можете просмотреть любой слой (верхний, нижний, верхний шелк, нижний шелк и т. д.) печатной платы, выбрав слой в окне «Слои». Помимо этого, вы также можете увидеть 3D-модель печатной платы, чтобы увидеть, как она будет выглядеть после изготовления. Ниже представлены 3D-модели верхнего и нижнего слоев печатной платы Pi Motor Driver HAT.
Площадь платы PCB для вышеуказанной схемы также доступна для загрузки в качестве Gerber из ссылки, приведенной ниже:
File Gerber для аудио -усилителя с использованием TDA2822
Показание PCB от PCBWAWE 9 9003. после завершения проекта вы можете приступить к заказу печатной платы:Шаг 1: Перейдите на https://www.pcbway.com/ и войдите в систему. Зарегистрируйтесь, если это ваш первый раз. Затем на вкладке «Прототип печатной платы» введите размеры вашей печатной платы, количество слоев и необходимое количество печатных плат.
Шаг 2: Нажмите кнопку «Цитировать сейчас». Вы попадете на страницу, где вам нужно будет установить несколько дополнительных параметров, таких как тип платы, слои, материал для печатной платы, толщина и другие; большинство из них выбрано по умолчанию, если вы выбираете какие-либо конкретные параметры, вы можете выбрать их соответствующим образом.
Шаг 3: Заключительный шаг — загрузка файла Gerber и продолжение платежа. Чтобы убедиться, что процесс прошел гладко, PCBWAY проверяет, действителен ли ваш файл Gerber, прежде чем приступить к оплате. Таким образом, вы можете быть уверены, что ваша печатная плата удобна для изготовления и будет доставлена вам в соответствии с обязательствами.
Сборка платы стереоусилителя TDA2822Через несколько дней после заказа мы получили нашу печатную плату TDA2822 в аккуратной упаковке, качество печатной платы было как всегда на высоте. Верхний и нижний слои платы показаны ниже:
Убедившись, что дорожки и посадочные места правильные, я приступил к сборке печатной платы. Полностью спаянная плата выглядела так, как показано на изображении ниже:
Проверка платы аудиоусилителя TDA2822 После завершения сборки печатной платы подключите динамики к выходным контактам левого и правого каналов.
Выходная мощность микросхемы зависит от входного напряжения питания и выходной нагрузки. Выходная мощность встроенных операционных усилителей ИС представлена в таблице ниже.
В целях тестирования я подключил два динамика по 32 Ом и запитал микросхему от литий-полимерного аккумулятора. Аудиовход осуществляется со смартфона. Для приема звука со смартфона в телефон втыкается аудиоразъем 3,5 мм и готово.
Так просто собрать стереоусилитель схему , используя TDA2822 с печатной платой. Полное рабочее видео проекта представлено ниже. Надеюсь, вам понравился проект, и вам было интересно создать свой собственный. Если у вас есть какие-либо вопросы, пожалуйста, оставьте их в разделе комментариев ниже.
