Схемы подключения и установка датчиков движения – инструкции и советы по выбору |
- Что можно объединить в систему освещения
- Чем вредны частые включения и выключения?
- Особенности установки
- Какие параметры влияют на выбор места установки
- Электрическое подключение
- Основные схемы
- Готовый комплект «2 в 1»
- Советы по подключению
- Несколько ДД для одного источника света
- Подключение функции регулировки
Правильно собранный комплект – это уже полноценная автоматизированная система освещения, а, значит, комфорт использования и экономия электроэнергии.
Но какие приборы можно совмещать? Покупать ли прожектор и отдельно датчик движения для него (далее ДД), или выбрать готовый комплект? Как в итоге правильно все это подключить?
Схемы всегда прилагаются в инструкции, а часто еще и на упаковочной коробке и крышке приборов.
Однако на практике вопросы могут возникать.
Вариант 1 – что можно объединить в систему освещения
Для автоматизации подойдут не все модели. Конструкция для открытого размещения должна состоять из пыле и влагозащищенных элементов (как минимум со степенью защиты IP65), а также выдерживать широкий температурный диапазон (желательно от -40 до +50°С), и обладать стойкостью к воздействию УФ-лучей.
Существует и другой вариант: использовать ДД с IP44 (таких в продаже большинство), выполнив рекомендации производителей и разместив его строго под навесом.
Какой прожектор можно использовать с датчиком движения?
Самый лучший вариант для работы с ДД – светодиодный прожектор, так как включается мгновенно по сигналу и устойчив к частым включениям-выключениям. Подойдут также старые с лампами накаливания или с мощными галогенками.
А вот любые газоразрядные лампы (люминесцентные в т.ч.) в данном случае будут неэффективны: они не любят частых включений/выключений и, к тому же, разгораются не сразу, а постепенно.
Что касается выбора ДД: в 99% случаев в системах освещения используются инфракрасные модели. Они срабатывают на приличное расстояние (недорогие модели до 5-10 м, хорошие немецкие до 15 м), имеют легко регулируемые настройки, и доступны по цене.
Но, могут ложно срабатывать (например, на животных), но это корректируется в настройках чувствительности. А могут, наоборот, не сработать: на непрогретый автомобиль зимой или из-за физических преград – это предусматривается только правильной установкой.
Тут описаны причины: почему не работает датчик движения.
Куда ставить прожектор?
В первую очередь, исходя из его характеристик и параметров освещаемой территории.
Кронштейн для крепления чаще всего поставляется в комплекте. Определили участок, который нужно освещать, и место установки? Далее понадобится подвести кабель питания.
Подойдет провод марки ПВС сечением 0,5-1,5 кв.мм.
Если речь идет об одном, достаточно ПВС 2х0,75 кв.мм. Прожектор подключается к кабелю уже после того, как смонтирован.
Обратите внимание: кабель, размещаемый на улице, необходимо спрятать в стойкую к воздействию ультрафиолета черную гофру, чтобы защитить изоляцию от разрушения.
Какие параметры влияют на выбор места установки датчика
Прежде всего придется учитывать угол обзора конкретной модели:
- настенные и вкручиваемые в патрон чаще всего имеют угол восприятия 120-150°;
- потолочные обеспечат обзор 360°;
- сменный угол обзора 360° и 180° – у моделей с двумя способами установки.
Зона обнаружения у конкретной модели и есть главным критерием, определяющим место монтажа. Соотнесите свои потребности в освещении и дальность срабатывания. Хорошие немецкие «добьют» и на 16 метров. Но, если двор небольшой, целесообразнее сэкономить и установить недорогую модель с действием на 3 метра.
Что надо знать об установке и эксплуатации
В зону видимости не должны попадать объекты, излучающие свет и тепло.
Не устанавливайте вблизи деревьев, кустов, хозпостроек, которые могут перекрывать видимость.
При необходимости для удобного монтажа докупается переходник и пластиковые подкладки: для размещения в угол, на металлической двери. Все технические вопросы решаемы.

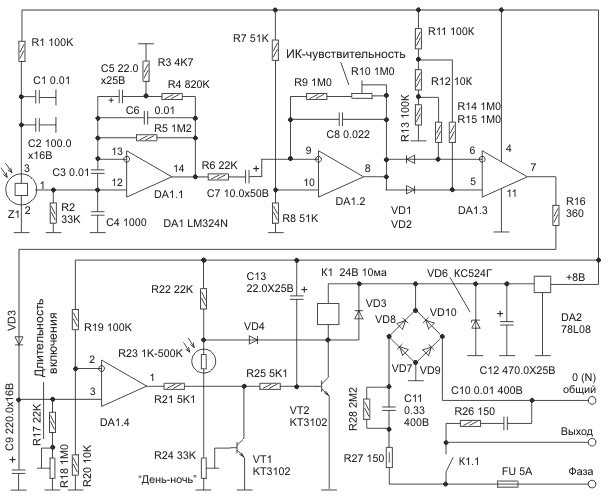

Как выполнить подключение датчика
На практике это несложно: этот элемент либо замыкает, либо размыкает электрическую сеть. В комплекте идут клеммники, причем чаще используются винтовые.
Прямо на корпусе выполнена маркировка со схемой. Вы можете обнаружить тиснение на пластике: буква L со стрелкой обозначает место подключения фазного провода, N – нулевого.
К обозначенному L со штрихом и стрелкой направлением «от колодки» выводу подключается провод, идущий к прожектору.
Если допустить ошибку и подключить некорректно (правильно фаза (L, коричневый провод) и ноль (N, синий)), устройство не будет работать, на что укажет не горящий индикатор.
Основные схемы подключения
Схема подключения «ПОСЛЕ» выключателя.
Схема подключения датчика «ДО» выключателя.
Здесь ДД подключен непосредственно к сети, а свет через выключатель к ДД.
Если нужно включать свет через выключатель параллельно, чтобы освещение работало, независимо от движения объектов на территории.
Схема подключения с параллельным выключателем
При этом варианте всегда можно переключиться на ручной режим управления.
Эта же возможность подается в упрощенном виде в более функциональных европейских моделях премиум-сегмента (например, у производителя Theben), где используется отдельный выход для выключателя.
Вариант 2 – готовый комплект «2 в 1»
И, наконец, рассмотрим самый простой и потому распространенный вариант: когда прожектор с датчиком движения идут в едином комплекте заводской сборки.
В таком случае Вам нужно просто прикрепить конструкцию в заданном месте, подключить провода питания и выставить настройки под свои потребности.
Откройте крышку и соедените кабель к свободным клеммам а другой конец к ближайшей розетке. Синий – ноль, коричневый – фаза, желто-зеленый – заземление (его может и не быть).
Однако не всегда удобно использовать совмещенную конструкцию. Тогда целесообразнее установить датчик отдельно от прожектора на расстоянии нескольких метров, чтобы он срабатывал в одном месте, а свет включался в другом.
Например, на входе во двор (в зоне действия) улавливается движение, и над крыльцом включается прожектор – и вы идете по уже освещенной дорожке.
Советы по подключению
Рассмотрим часто встречающиеся ситуации с соответствующими рекомендациями.
Несколько датчиков для одного источника света
Чтобы подключить еще один, дополнительный ДД. Например, когда встроенный элемент не охватывает всю требуемую зону. Тогда выполняем подключение по схеме:
Схема подключения второго датчика движения
Еще один вариант – использовать специальные модели с возможностью подключаться в цепочку (в которых есть режимы Master/Slave).
Например, такие есть у Theben в серии ThePrema.
Подключение функции регулировки освещенности
В большинстве случаев светоконтролирующий выключатель уже встроен в корпус. Если же функции регулировки освещенности нет, то можно установить выносное фотореле. Подключается так же, как ДД. Обратите внимание, что его нельзя направлять на источник света, чтобы избежать искажений восприятия и работы системы. Также можно к системе купить таймер отключения – если нужно, чтобы освещение работало по установленному расписанию.
Акционные позиции
Популярные прожекторы и сопутствующее оборудование
Если у Вас остались вопросы – обращайтесь к нашим консультантам любым удобным способом.
Автор: Анна
