Подключение датчика движения с выключателем

5 советов, или как подключить датчик движения на свет, 2 основные схемы и 2 способа монтажа датчика движения, 3 главных правила настройки освещения.

Датчики движения (ДД) — это интеллектуальная электроника, которую используют дома, в офисе, отеле. Это современное коммутационное устройство имеет гораздо больше функциональностей, чем традиционные выключатели света. Например, датчик движения с автоматической функцией включения освещения предоставляет человеку больше комфорта и свободы, чем обычный клавишный переключатель. В быту чаще всего это оборудование применяется для автоматического включения освещения в жилых помещениях и подъездах.

ТЕСТ:

Мини тест для определения эрудиции пользователя

1. Какой переменный ток используется в жилых помещениях?

а) трехфазный;

б) однофазный.

2. При подключении нескольких датчиков параллельно друг к другу какое соединение правильное?

а) отдельная фаза для каждого устройства;

б) одна фаза для всех устройств.

3. Возможно ли встроить ДД в бетонный потолок?

а) да;

б) нет.

Ответы:

Правильный ответ на 1 вопрос: однофазный переменный ток. Трехфазный производится в промышленных масштабах.

Правильный ответ на 2 вопрос: при присоединении нескольких устройств в одну цепочку необходимо все приборы подключать к одной фазе.

Правильный ответ на 3 вопрос: нет, встраиваемые модели устройств подходят для монтажа только в подвесные потолки.

Датчик движения – это электронное оборудование, помогающее выявить нарушителя при несанкционированном проникновении на контролируемую территорию.

Существует 3 вида ДД:

• 2-х проводные;
• 3-х проводные;
• С 4-мя проводами.

По способу реагирования выделяют 5 видов детекторов:

• Ультразвуковые, реагируют на звуковые высокочастотные волны;
• Микроволновые, срабатывают на высокочастотные радиоволны;
• Инфракрасные, функционируют при обнаружении теплового излучения;
• Активные, работают при наличии передатчика и приемника инфракрасного излучения;
• Пассивные, не используют в работе передатчик.

Инфракрасный датчик с 3-мя проводами

Наиболее популярны устройства с инфракрасным излучением. Принцип действия его очень прост. Сенсор ДД начинает работать тогда, когда на него попадают инфракрасные излучения, исходящие от живых объектов. Для этого устройство снабжается пиродетекторами, направляющимися в разные стороны, разделяя контролируемое пространство на узкие сегменты. Такое разделение осуществляет линза Френеля.

На фото: Схема работы инфракрасного датчика

Когда человек смещается в зону ответственности прибора, срабатывает сигнал тревоги и происходят изменения в работе сенсоров. Электронная схема фиксирует эти изменения и формирует сигнал для выходного реле.

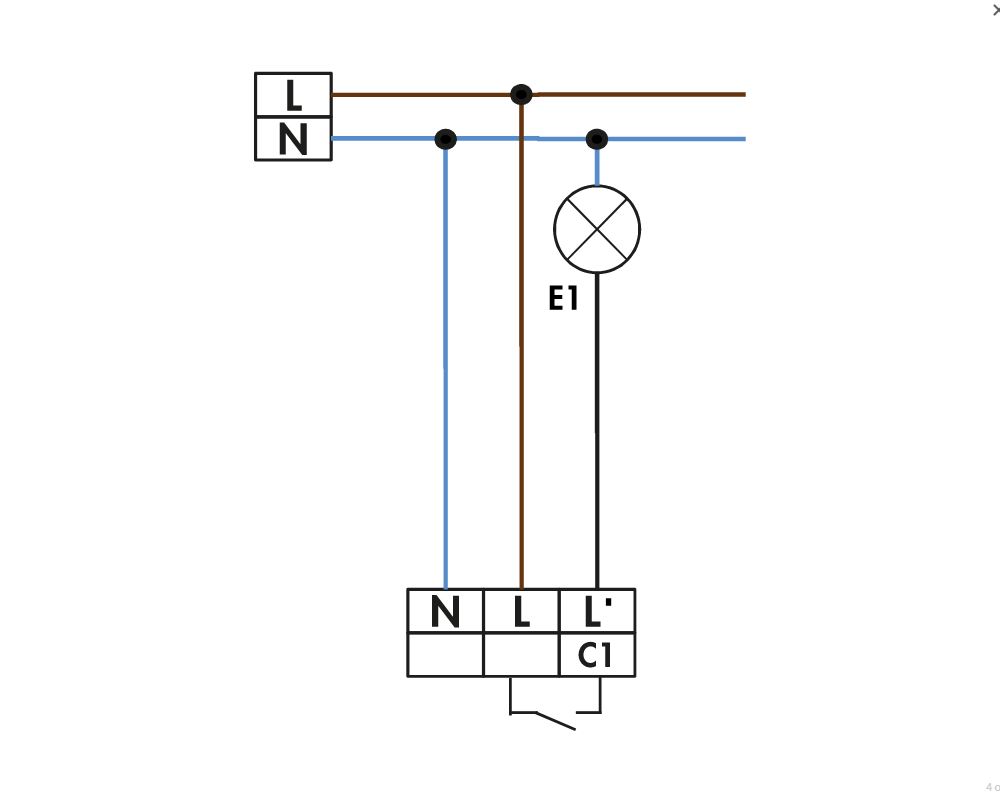

Внутри датчика имеются три клеммы:

• L — для подключения фазы;
• N – для подключения к нулю;
• A – для подключения к нагрузке.

Если вы не знаете, как подключить инфракрасный ДД к светильнику, то все можно понять, разобравшись с проводами. Фазный и нулевой провод, соединенные с клеммами L и N, осуществляют питание устройства. Выходное реле подключается между фазой L и кабелем нагрузки. Лампочка подключается между выводом А и нулем.

Как установить ДД для включения света: 2 основные схемы

Систему датчик – лампа рекомендуется устанавливать отдельно от общего освещения. Чтобы ДД для включения света работал вместо выключателя, монтируют отдельную линию, где будут работать только устройство и светильник. Но часто возникает необходимость включить в эту схему и выключатель. Это позволит отключать освещение при необходимости.

На фото: а) подключение датчика без выключателя; б) подключение с выключателем.

Схемы подключения: 4 примера

Если вы решили подключить ДД на свет и приобрели его в магазине, то устанавливать нужно по схеме, указанной на упаковке. Но есть расширенные схемы подключения, добавляющие устройству функциональности.

На фото: 1 – подключение устройства без выключателя; 2 – подключение с выключателем; 3 — подключение нескольких устройств; 4 – угол обзора.

Если есть необходимость, чтобы свет горел, но датчик движения не функционировал, то при подключении используется параллельный выключатель. Дополнительное устройство устанавливают тогда, когда есть потребность в том, чтобы на светильник подавалось напряжение постоянно, независимо от присутствия человека в контролируемой зоне. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика.

Встречаются ситуации, когда один ДД не охватывает все помещение контролируемой зоной. В таком случае прибегают к подключению параллельно двух или нескольких устройств. На каждый датчик отдельно подается фаза с нулем, а потом все выходы подключаются к светильнику. ПУЭ требует, чтобы в разрыв был поставлен фазный провод.

Схема подключения к двум модулям датчиков движения

Важно: При таком монтаже все датчики подключаются от одной фазы, иначе возможно междуфазное короткое замыкание.

Если планировка помещения такова, что угол обзора не позволяет контролировать важные зоны, то рекомендуется к ДД подключать несколько источников света. Но чтобы мощность нагрузки не вывела оборудование из строя, используют магнитный пускатель, включив его в систему освещения.

Как подключить датчик движения и выключатель

Схема подключения Д. движения для освещения без выключателя: 2 способа монтажа

Производители сейчас предлагают пользователям два вида ДД: потолочные и настенные. Принцип работы у них схож, но подбирать модель нужно в индивидуальном порядке, учитывая место установки.

Потолочные устройства способны охватить зону в радиусе 360° и их охраняемая площадь на схеме выглядит в виде конуса, где лучи расходятся на 120°. Когда человек попадает в зону видимости датчика, он пересекает многолучевой барьер, фиксирующийся автоматом, и переводит датчик в режим тревоги.

Потолочные устройства устанавливают на высоту от 2,5 до 3 метров. Они способны охватить зону в нижней части помещения в диаметре до 20 метров. Такое оборудование целесообразно устанавливать в небольших комнатах, чтобы одновременно контролировать все стороны помещения.

Настенные датчики способны охватить большую область пространства. Применяют устройство не только внутри помещения, но и снаружи. Оно также замыкает электрическую цепь, когда человек пересекает многолучевой барьер. Устанавливают оборудование на высоте от 2 и до 2,5 метров. Монтировать датчик рекомендуется в угол помещения. При таком положении раскрыв лучей наиболее эффективный.

ДД для включения света с 1-м выключателем: схема подключения

Процесс подключения не сложный и напоминает установку обычного выключателя. Но если сравнить эти два электроустановочных устройства, то увидим существенные различия:

1. При установке датчика движения категорически запрещается менять местами выводы. В традиционном выключателе это не запрещено.
2. Оба устройства при включении системы рвут фазный проводник, но к ДД необходимо еще подводить нулевой провод.
3. Выключатель срабатывает при ручном управлении, датчик реагирует на движение в рабочей зоне.
4. Выключателем система разъединяется сразу, а в случае с детектором – через установленное время.

Схема подключения с выключателем

Как подключить ДД через выключатель: 3 разновидности устройств

Разновидность 1 — обычный выключатель

Монтаж начинается с подводки кабеля к датчику. Существует два вида ввода кабеля в детектор: сзади или сбоку. Задний подвод чаще всего используют для скрытой проводки, а боковой применяется для внешней прокладки силового кабеля.

На следующем этапе подключаем проводники кабеля к клеммам прибора. Затем крепим устройство непосредственно на потолок или стену. Подключение к выключателю происходит через фазу к проводу, расположенному между лампочкой и ДД.

Можно использовать и уже имеющийся выключатель. В этом случае действующий одинарный переключатель заменяем на двойной, в котором свободный контакт будет подавать питание на датчик. Если же в эксплуатации двойной выключатель, то его нужно поменять на тройной.

Еще важно знать 3 рекомендации по монтажу

• Производители не советуют подключать ДД к энергосберегающим лампам из-за того, что значительно сокращается их срок службы;
• В поле зрения устройства, установленного вне помещения, не должны попадать деревья и кустарники, они способны излучать тепло, что негативно сказывается на работе оборудования;
• Направлять луч действия нужно в ту сторону, где есть потребность включения освещения при обнаружении движущегося объекта.

Разновидность 2 — ДД с плавным включением и выключением освещения

Инфракрасный детектор самостоятельно управляет уровнем освещения, но для плавного включения и отключения необходимо специальное оснащение. Микроконтроллер, получив с датчика сигнал, способен медленно увеличить яркость лампы, а при исчезновении сигнала снизить постепенно яркость до нуля.  Плавность регулируется в широких пределах, и процесс длится несколько минут.

Разновидность 3 — автоматический выключатель света с ДД

Такое оборудование способно без нажатия осуществлять включение и выключение осветительных приборов. Устройство реагирует на движение объектов и самостоятельно управляет манипуляциями. Прибор способен контролировать зону на расстоянии до 8 метров.

Датчик дви-я для включения света своими руками: 3 элемента

Самодельный ДД проще сделать с инфракрасным или ультразвуковым сенсором. Такое устройство состоит из передатчика, приемника и блока питания. Блок питания берется любой на 12 В. Передатчик собирается по микросхеме NE 555, а передающий элемент — это диод LD 274 с углом обзора 10°.

В роли чувствительного элемента приемника выступает фототранзистор BPW40 и управляет всем реле BS-115C. При монтаже нужно учесть, что угол обзора фототранзистора составляет 20°. При такой сборке расстояние между передатчиком и приемником составит 5 метров.

2 варианта установки датчика

Классическая схема подключения устройства, контролируемого движения, и светильника очень проста. ДД работает как клавишный выключатель и для осуществления функций ему требуется питание.

На фото: варианты подключения устройства

Существуют различные варианты монтажа, отличающиеся между собой расположением кабелей:

1. К ДД приходит кабель питания и выходит на осветительный прибор.
2. Кабель от ДД уходит в монтажную коробку, соединяясь в ней с силовым кабелем и светильником.

На фото: подключение с использованием магнитного контактора.

Если мощность светильника большая и подключение ДД выполнено через распределительную коробку, то управление повышенной нагрузкой берет на себя магнитный контактор.

Подходящий вариант выбирается индивидуально, учитывая возможности на покупку кабельной продукции. Дополнением к классической схеме является клавишный выключатель для независимого включения освещения, этот процесс регламентируется п.6.5.7 ПУЭ.

Пример соединения кабелей

На рисунке фаза L в монтажной коробке присоединяется в точке 1 с кабелем А. Потом подключается с нижним контактом выключателя и кабель А через верхний контакт возвращается опять в монтажную коробку, где в точке 2 соединяется с жилой В. Затем провод идет на клеммы ДД, возвращается опять в коробку и в точке 3 присоединяется с жилой С, ведущей к контакту лампы. Нулевая жила N, проходя через коробку, выходит из точки 4 на клеммы датчика и осветительный прибор.

ДД для включения света: как совершить 3 ошибок

Самым подходящим местом для монтажа оборудования в квартирах является прихожая, куда ведут все межкомнатные двери. Место установки определяется на схеме квартиры, учитывая диаграмму работы лучей датчика.

В помещениях, где действие только настенного ДД малоэффективно, используют комбинированный монтаж и потолочного, и настенного оборудования.

Для подключения устройства включения света не требуется специальных знаний и навыков в области электроники. Производители к каждому ДД прилагают инструкцию с рекомендациями, как правильно произвести монтаж. Пользователю нужно правильно соединить провода кабеля и ДД.

Но случается ситуация, когда один детектор не справляется с поставленными задачами и не охватывает всю площадь помещения. Тогда требуется установить дополнительное оборудование, подключающееся по следующей схеме.

Схема подключения дополнительного устройства

Последовательность подключения дополнительного ДД такая же, как и основного. К датчику подключается фаза и ноль, фаза проходит через детектор и подключается к лампе, а от лампы второй конец уходит на ноль.

Как избежать 3 ошибок при установке

1. Место монтажа. Устанавливать устройство нужно в то место, наиболее подходящее по техническим условиям. Встречаются случаи, когда потолочный детектор монтируют на стену, что приводит к некорректной работе.
2. Установка линз-масок. Эти шторки входят в комплект ДД и предназначаются для настройки зоны действия. Если их не снять после регулировки, то прибор не будет фиксировать движения.
3. Неправильное положение выключателя. Если установить выключатель до датчика, то питание отключится и работа устройства станет невозможной.

Как настроить ДД для освещения? 3 главных правила

Корректная работа датчика зависит как от правильной схемы подключения, так и от верного выбора его размещения. Но чтобы избежать ложных срабатываний устройства, нужно соблюсти правила:

• В контролируемой зоне не должны находиться отопительные приборы и устройства с электромагнитным излучением;
• На устройство не должен попадать поток воздуха от системы кондиционирования или вентилятора;
• Исключить попадание на корпус прямого солнечного света.

Но бывают и другие причины сбоя работы оборудования. Например, если в семье есть животное, то каждый раз, когда будет им пересекаться зона действия прибора, свет будет включаться. В этом случае регулируется чувствительность датчика и устанавливается минимальное значение для подачи тревоги, или приобретается другая модель, имеющая функцию игнорирования объектов с весом менее 25 кг.

Настройка 3-х основных параметров

Современные ДД регулируют чувствительность, угол обзора, освещенность и время задержки отключения света. Правильно настроенные параметры значительно экономят расходы на электроэнергию. В старых устройствах есть возможность регулировать только два параметра: время отключения и чувствительность или время отключения и освещенность.

Настройку оборудования нужно начинать с регулировки угла обзора. Современные модели оснащены специальными детекторами, закрепленными на шарнирах. Эти элементы нужно установить так, чтобы направление инфракрасных лучей охватывало наибольшую площадь помещения. Здесь учитывается не только угол установки, но и высота расположения устройства.

Далее настраивается чувствительность. На корпусе он обозначается клавишей «SENS». Регулирование происходит в диапазоне от минимального до максимального показателя. Это наиболее сложный этап в настройке прибора — нужно отрегулировать работу датчика, чтобы он не срабатывал на животных, но включал свет при появлении человека.

Следующий шаг — настройка порога освещенности. Клавиша «LUX» регулирует ДД на включение света при наступлении темноты. Рекомендуется поставить клавишу на максимальное положение и отрегулировать сенсор в вечернее время.

Заключительным этапом идет регулировка задержки включения. Время настраивается клавишей «TIME», работающей в диапазоне от 5 до 10 секунд. Настройка осуществляется индивидуально для каждого пользователя, учитывая его пожелания.

Как отрегулировать датчик движения для освещения в подъезде: 15/30

Схема монтажа и правила регулировки работы ДД, установленных в подъезде, те же, что и для устройств, предназначенных для жилых помещений. Разница лишь в том, что большая площадь лестничной площадки может быть не полностью охвачена зоной приема сигнала оборудования. В этом случае потребуется монтаж дополнительных датчиков, подключенных напрямую к фазе и нулю. Лампочка соединяется с фазой через провод.

Правильно настроенный датчик движения, установленных в подъезде, имеет радиус действия 6 – 8 метров. Угол обзора выставляется, учитывая размеры лестничной площадки, но чаще всего 15° по вертикали и до 30° по горизонтали.

Как проверить ДД для освещения: цель — 0 ложных сигналов

Во время эксплуатации устройства владельцы могут сталкиваться с ситуациями, когда оборудование неправильно работает или происходит ложное срабатывание.

Для настройки необходимых параметров нужно дождаться такой интенсивности естественного света, при котором датчик будет срабатывать и включать свет. Поворачивая регулятор LUX, находим то положение, при котором будет включаться лампочка.

Если устройство не реагирует на присутствие человека в контролируемой зоне, то нужно увеличить уровень чувствительности. А в случае ложного включения освещения без обнаружения человека, порог чувствительности нужно снизить.

Топ 3-х лучших моделей ДД

Лидирующие позиции по мнению покупателей, которые оценивали качество и надежность, занимают следующие модели:

• MrBeams MB980
• Sapsan PIR-80
• Redmond SkyGuard RG-G31S

Эти приборы отличаются высокими техническими характеристиками и долгим сроком службы.

Ответы на 5 часто задаваемых вопросов

1 вопрос. При подключении ДД в ванной происходит самопроизвольное срабатывание устройства. В чем причина?

Ответ. Слишком близко расположена лампа. Можно ее заменить на модель с матовой поверхностью.

2 вопрос. Приобрел модель с принудительной кнопкой включения. Подключил оборудование по рекомендуемой схеме. Кнопка функционирует, а датчик – нет. Что делать?

Ответ. Наверное были неправильно подключены провода питания к устройству. Возможно, не задействована или перепутана клемма к «нагрузке» на ДД.

3 вопрос. Если поменять галогенный осветительный прибор на 300 ватт, подключенный к ДД, на диодный с мощностью 50 ватт, то будет ли функционировать такая схема?

Ответ. Будет, если подключение производится по всем правилам.

4 вопрос. По периметру дома установил 5 прожекторов и 5 ДД. Как заставить лампы включаться по отдельности.

Ответ. Вероятно вся коммутация была собрана в одной коробке. Вокруг дома проходит 3-х жильный провод и нагрузка была подключена одновременно ко всем лампам. Поэтому при срабатывании одного датчика зажигаются все лампы одновременно.

5 вопрос. Можно ли использовать пластиковые дюбели для монтажа ДД?

Ответ. Можно, но нужно учитывать, что такое крепление не долговечно.

Выключатель с датчиком движения: виды, подключение и настройка

Выключатель с датчиком движения представляет собой прибор, автоматически включающий и выключающий свет в зависимости от наличия в зоне охвата движущегося объекта. Датчики удобны в повседневной жизни и позволяют более рационально использовать электроэнергию.

Содержание

• Принцип работы и классификация
• Достоинства и недостатки
• Место и условия для подключения
• Варианты подключения
  • Параллельное подключение
  • Схема подключения датчика и стандартного выключателя
  • Схема для нескольких датчиков
• Настройка подключения
  • Настройка по времени
  • Показатель освещенности
  • Чувствительность

Принцип работы и классификация

Принцип действия устройства основывается на улавливании движения на определенном расстоянии от датчика. Прибор оценивает показатель освещенности в помещении. Если показатель ниже заданного, происходит включение света. Датчик освещенности позволяет избегать включения устройства в светлое время суток, когда искусственный свет не нужен.

Стандартный прибор включает такие элементы, как датчик, фотоэлементы и линзы. Выключатели принято классифицировать по ряду признаков: по способу контроля, разновидности монтажа, принципу работы датчиков, по функциональным задачам.

По способу контроля выключатели делят на 2 типа:

• автоматические;
• с дистанционным управлением.

Классификация по разновидности монтажа включает такие приборы:

• потолочные;
• накладные;
• встраиваемые.

Модели разделяют по принципу работы датчиков:

• ультразвуковые;
• микроволновые;
• инфракрасные (наиболее распространенные).

По функциональным характеристикам выделяют такие устройства:

• с датчиком, отключаемым в ручном режиме;
• с подключением по таймеру и отключением на заданном уровне освещенности;
• c функцией ручного контроля за временем подачи света;
• с отключением по сигналу таймера вне зависимости от показателя освещенности.

Изделия отличаются по зоне покрытия, дальности передачи сигнала, углу обзора (90, 180 или 360 градусов). Выключатели разнятся по классу защиты корпуса, количеству одновременно включенных приборов освещения.

Достоинства и недостатки

Устройства включения и выключения света с датчиком обеспечивают такие преимущества:

1. Экономный расход электроэнергии. Все устройства имеют автоматические контроллеры, благодаря которым свет отключается, когда в помещении нет людей.
2. Удобная эксплуатация. Главное преимущество дистанционного управления — отсутствие нужды в непосредственном нажатии на клавишу выключателя. Это очень удобно в темном или слишком большом по площади помещении.
3. Функциональность. Современные модификации работают в беспроводном режиме. При необходимости приборы подключают к электробытовой технике (компьютеру, телевизору и т. п.).

Не лишены подобные устройства и недостатков:

1. Высокие цены. За комфорт, удобство и функциональность приходится платить дополнительно.
2. Трудоемкая установка. Хотя устройство по силам установить неспециалисту, нужно обладать определенными навыками и знаниями в области электротехники.

Место и условия для подключения

Выключатели с функцией улавливания движения устанавливают вместо стандартных устройств. Однако существует ряд особенностей, касающихся работы приборов, откликающихся на инфракрасное излучение. Нужно расположить устройство так, чтобы не создавать дискомфорта для обитателей помещения из-за частых ложных срабатываний датчика. Например, не стоит размещать прибор слишком близко к коридору. Если такая ошибка допущена, свет в комнате будет включаться всякий раз, как только по коридору прошел человек.

Если устройство расположено на улице или во влажном помещении, оно должно быть защищено от внешних воздействий. На уровень защиты указывает маркировка изделия. К примеру, IP44 означает, что выключатель имеет четвертый класс защиты от пыли и такой же класс защищенности от влаги.

Если в помещении используются небольшие по мощности осветительные приборы (например, светодиодные лампочки на 15 ватт), то лучше приобрести не двухпроводной, а трехпроводной выключатель. Такой прибор специально предназначен для работы с маломощной техникой.

Приборы, откликающиеся на движение, должны устанавливаться исключительно в зоне видимости. На сокращение радиуса действия влияют всевозможные препятствия, встречающиеся на пути сигнала (карнизы, подвесные конструкции, стекло и т. д.). Нельзя устанавливать датчики возле батарей отопления, крупной бытовой техники, приборов, от которых исходят электромагнитные волны. Рекомендуется использовать датчики с запасом мощности (15 – 20 %) — это поможет застраховаться от недостаточности сигнала.

Номинал мощности устройства находится в пределах 500 – 1000 Ватт. Если прибор помимо движения реагирует еще и на показатель освещенности, его нужно устанавливать в месте, где меняющаяся сила света не станет причиной ложных срабатываний.

Варианты подключения

Существует три схемы подключения выключателей, оснащенных датчиками.

Параллельное подключение

Схема подразумевает параллельное подключение датчика и выключателя. Свет включается автоматически или в ручном режиме.

Во внутренней части датчика имеются три клеммы, оснащенных зажимами. Первый провод — фазовый, второй — нулевой, а третий рассчитан на лампочку, присоединенную отдельной веткой кабеля. Проводники укладывают в корпус и фиксируют клеммами. Стандартное обозначение проводов на схеме:

• L — фаза;
• N — ноль;
• L со стрелкой — провод для лампы.

Подключение осуществляется в такой последовательности:

1. Проводим фазный провод через верхнюю клемму к зажиму устройства c буквой L.
2. Через среднюю клемму заводим нулевой провод и замыкаем его на зажиме с буквой N.
3. Соединяем выход с буквой L и стрелочкой с третьим зажимом колодки.
4. К нижнему зажиму коммутируем лампу и дополнительную розетку.

Если есть распределительная коробка, то в ней насчитывается семь проводов. Три из них направляются от датчика, два идут от осветительного прибора, а оставшиеся два — фаза и ноль.

Стандартный цвет фазового провода — коричневый (возможен белый цвет), нулевого — синий (или зеленый), нагрузки — красный. Фазный питающий провод соединяют с фазой датчика. Затем нулевой провод питающего кабеля с датчиком и лампой. Последний шаг — соединение красного проводника от датчика и коричневого от лампы.

Схема подключения датчика и стандартного выключателя

Для подключения датчика движения подойдет и описанный выше отдельный обычный выключатель. Отличие лишь в том, что нужно дополнительно присоединить отдельный выключатель. Такая схема актуальна, когда необходимо автоматическое включение при сохранении возможности ручного управления светом. Прибор подключают к датчику через фазу к участку провода, расположенному между лампочкой и прибором фиксации движения.

Принцип схемы таков: когда цепь выключателя разомкнута, датчик работает, однако если контакты замкнуты, устройство функционирует как обычный клавишный выключатель.

Схема для нескольких датчиков

Иногда нужно подключить сразу несколько датчиков. Такая потребность возникает при наличии длинных коридоров или большой площади помещения. Устройства соединяют между собой параллельно.

Если выбрана подобная схема, фазовый и нулевой провода по отдельности и без прерываний заходят на каждый датчик. Далее они коммутируются с осветительным прибором. При срабатывании любого из датчиков происходит замыкание цепи и подача электричества на ламповые контакты.

Большинство приборов имеют такое же внутреннее устройство и разводку проводов, как и у стандартных выключателей. Для их монтажа нужно удалить старое устройство и заменить его новым, у которого есть датчик движения.

Настройка подключения

В качестве примера приведем схему, в которой имеется датчик движения и выключатель одноклавишного типа. Выключатель коммутируется параллельно датчику. Такой тип подключения позволяет включать свет на заданное время. Если в освещении нет нужды, контроль за осветительным прибором осуществляется с помощью датчика. Выключатель нужно отключить.

Для настройки прибора используются три регулятора. Первый управляет чувствительностью, второй подчиняется временному режиму, а третий отвечает за контроль уровня освещенности. Все настройки осуществляются опытным путем.

Настройка по времени

Данный параметр обозначается как Time. Настройка позволяет указать промежуток времени, в течение которого будет включен свет после фиксации объекта движения. Временной промежуток — от 1 секунды до 10 минут.

Чувствительность датчика определяется скоростью, с которой передвигается объект. В коридорах люди обычно ходят быстрее обычного, поэтому параметр Time рекомендуется уменьшить. В гаражных или складских помещениях задержка должна быть больше обычной.

Показатель освещенности

Управление интенсивностью подаваемого света осуществляется с помощью регулятора, носящего название Lux. Если настроить прибор соответствующим образом, срабатывание будет происходить при более низком показателе (по сравнению с базовым) освещенности в комнате. Вследствие такой настройки срабатывание датчика останется без ответа даже при низкой интенсивности света.

Настройки позволяют выбирать в рамках значительного интервала — от уровня света в вечернее время до ярко освещенной комнаты в солнечный день. Если в помещении много окон (высокий показатель проникновения естественного света), регулятор лучше установить в начальной или средней позиции.

Обратите внимание! Показатели освещенности отличаются в летнее и зимнее время года. Зимой света меньше, а летом — больше. Поэтому настройки данного параметра отличаются в зависимости от сезона.

Чувствительность

Данный параметр регулируется кнопкой под названием Sens. Регулировки учитывают расстояние до движущегося объекта и его размеры. Если имеется проблема слишком частых ложных срабатываний прибора, следует опытным путем уменьшить показатель чувствительности. Датчик рекомендуется настраивать на более высокую чувствительность лишь при отсутствии реакции на объект в зоне охвата.

Как установить 3-позиционный датчик движения

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Как установить однополюсный датчик движения вместо существующего трехпозиционного переключателя? Подключение 3-позиционного переключателя движения.

Видео по монтажу домашней электропроводки Как подключить розетку GFCI без провода заземления Проверьте мой канал на YouTube и подпишитесь на мои видео » Спроси у электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео Отображается в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить его!

3-позиционный переключатель движения
Электрика Вопрос: Как установить однополюсный датчик движения вместо существующего трехпозиционного переключателя.

Этот вопрос по электричеству поступил от Кена, домовладельца из Гранд-Джанкшен, штат Колорадо.

Ответ Дэйва:
Спасибо за вопрос по электрике, Кен.

Установка 3-стороннего датчика присутствия

Лучше всего это сделать, установив 3-позиционный переключатель датчика присутствия.

• Коммутатор должен быть доступен в вашем местном хозяйственном магазине.
• Этот коммутатор должен быть установлен в основном занятом или транспортном месте.
• В соответствии с инструкциями отрегулируйте продолжительность времени, чтобы он оставался включенным, и поле зрения и ваш набор.

Для получения дополнительной информации о подключении 3-позиционного переключателя движения

Схема 3-ходового переключателя

Эта ссылка будет полезна домовладельцу
Электрооборудование «Сделай сам»

Не пропустите следующие ресурсы: To-Videos
Видеоматериалы по электротехнике

Для получения наилучших результатов обратитесь к лицензированному подрядчику по электротехнике.
Найдите подрядчика по электроснабжению в вашем районе

Следующее также может быть вам полезно:

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочий, разнорабочие и электрики Включает в себя: Электропроводка Розетки GFCI Электропроводка Цепи Розетки 120 В и 240 В Электропроводка Выключатели освещения Электропроводка 3-проводной и 4-проводной электрической плиты Электропроводка 3- и 4-проводной шнур сушилки и розетка сушилки Устранение неполадок и ремонт электропроводки Способы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=”clear: left”> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=”clear: left”> Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=”очистить: слева”>

Схема подключения встроенного освещения с датчиком движения — оборудование

yelkenli (Тед) 24 мая 2020 г. , 14:23

#1

Есть ли у кого-нибудь хорошая схема подключения встроенного светильника с датчиком движения (внешняя каретка или бра с датчиком движения) и настенного выключателя для ручного включения/выключения? Я нашел несколько диаграмм, но они показывают отключение питания при переводе настенного выключателя в положение «выключено». По сути, настенные выключатели и датчик движения должны быть настроены 3 или более способами. Может быть, я ищу подтверждение этому для этих типов огней.

Я заинтересован в установке реле mqtt в цепи питания для интеграции с моей системой HA. похоже на эту ветку Веры. Я могу воссоздать на основе текстового описания, но, скорее всего, не буду использовать то же самое оборудование.

елкенли (Тед) 24 мая 2020 г., 17:26

#2

Я нашел это. Для этого потребуются два горячих провода к светильнику/датчику. Также, если SPST является интеллектуальным выключателем, то нет обратной связи, если датчик движения включает нагрузку.

Эноо 27 мая 2020 г., 8:43

#3

Было бы полезно получить немного больше информации, прежде чем пытаться ответить на этот вопрос.

• В какой стране вы находитесь, так как нормы/рекомендации сильно различаются.
• У вас уже есть лампа/PIR, которую вы хотите использовать? Есть ли у него схема подключения?
  • Я полагаю, вы имеете в виду устройство со встроенным ИК-датчиком; они либо работают на одном коммутируемом проводе под напряжением и переключаются вкл / выкл в режим управления, либо имеют несколько входов; постоянный живой, переключенный живой. Вторая модель будет предпочтительнее для вашего варианта использования.
• Какие кабели присутствуют в вашей распределительной коробке для этого света?

Используя встроенный ИК-датчик, если вы не используете мониторинг питания в прямом эфире (может быть, вариант Шелли), вы не узнаете, включил ли ИК-датчик свет.

елкенли (Тед) 3 июня 2020 г., 21:26

#4

Я в США. 5-летняя постройка.
Я не нашел решения и хотел бы понять, как его подключить перед покупкой. Сайты типа Lowes и Home Depot не имеют подробного описания, поэтому я не понял, как определить, есть ли у них несколько входов, или как эти множественные входы выглядят на однолинейной схеме. Похоже, что любые множественные входные данные ограничат продажи этих единиц новым строительством.

В поисках ИК-датчика я искал внешний, независимый ИК-датчик. Это плюс Shelly1 поможет преодолеть отсутствие триггерного сигнала, как цитирует @Enoo. Но подавляющий ответ на форуме — использовать внутренний PIR в защищенном месте. У DSC есть устройство за 200 долларов. Единственной заслуживающей доверия рекомендацией кажется gaurdline RF (все еще $$), взломанный в этой ветке. Смотрите посты от 19 ноября. Есть еще один RF-блок, но мне пришлось бы интегрировать Sonoff RF или другой блок, чтобы прочитать его, и я не хотел тратить столько усилий, и я предпочитаю Wi-Fi MQTT.
Угнетает, не находя внешних решений.

Эноо 4 июня 2020 г., 13:36

#5

Я живу в Великобритании, поэтому надеюсь, что кто-то еще может помочь в соблюдении правил.

Итак, чтобы уточнить, чего вы пытаетесь достичь:

Внешний свет переключается либо автоматикой, ИК-датчиком, либо внутренним переключателем?

Я вижу два варианта:

Купить 4-проводной внешний ИК-свет.
Постоянное напряжение/нейтраль/земля подключены как обычно.
Switched Live подключен к Shelly или аналогичному устройству с подключенным коммутатором.

Единственным недостатком этого подхода является то, что вы не можете переопределить датчик PIR через HA.
