После того, как вы приобрели гараж, стает вопрос о его электроснабжении. В данной статье рассмотрим характерные особенности прокладки электропроводки в гараже, приведем примеры и советы, которые помогут правильно составить схему электропроводки гаража и в дальнейшем произвести ее монтаж в соответствии со схемой.
Для начала определитесь, какую мощность вы будете потреблять. Для этого составьте список электроприборов, которые вы планируете включать в гараже. Эти данные необходимы для составления схемы электропроводки гаража.
Перед тем, как перейти к составлению схемы электропроводки, необходимо определиться с подключением гаража к электрической сети. В данном случае есть несколько вариантов Рассмотрим подробно каждый из них.
Если гараж находится на территории частного дома или в непосредственной близости от квартиры, то его можно запитать от основного распределительного щитка дома или квартиры.
Во всех остальных случаях необходимо подавать заявку в энергоснабжающую компанию вашего региона для подключения гаража к электросетям.
В данном случае учитывайте мощность, которую вы планируете потреблять.
Например, вы планируете включать электроприборы в гараже, суммарная мощность которых составляет 6,5 кВт. При этом у вас есть возможность запитать гараж от распределительного щитка квартиры. Что вы делаете в первую очередь?
Во-первых, необходимо определить, возможно ли запитать гараж от распределительного щитка квартиры. Итак, лимит потребляемой мощности для квартиры составляет 7 кВт. Что из этого следует? Подключив гараж к распределительному щитку квартиры, вы не сможете использовать все электроприборы квартиры и гаража. Если включить в сеть все электроприборы гаража, то при включении электроприборов в квартире у вас отключится вводной автоматический выключатель распределительного щитка квартиры. И соответственно пользуясь электроприборами в квартире, вы не сможете включить в гараже все необходимые бытовые электроприборы. В данном случае выход один – подключить гараж к электрической сети. При этом вы можете выбрать, каким вводом подключать гараж к электрической сети: однофазным или трехфазным. Если у вас есть трехфазные электроприборы, то следует выбрать трехфазный ввод. Во всех остальных случаях следует руководствоваться максимально допустимой мощностью для однофазного и трехфазного ввода и соответствием ее планируемой потребляемой мощности. Если лимит потребляемой мощности для однофазного ввода соответствуют предполагаемой нагрузке электроприборов гаража, то подключение в гараж трехфазного ввода, при отсутствии необходимости подключения трехфазных электроприборов, нецелесообразно. Когда вы провели питающий провод в гараж, можно переходить к следующему этапу – составлению схемы электропроводки гаража. Составление схемы, как и упоминалось выше, производится в соответствии с предполагаемой нагрузкой и количеством включаемых электроприборов в гараже. На данном этапе учитывайте также место размещения розеток, выключателей освещения и осветительных устройств.
Если в соответствии с предполагаемой нагрузкой электроприборов достаточно установить две розетки, то проанализируйте удобство дальнейшего подключения электроприборов. Чтобы в дальнейшем не использовать «тройники» и удлинители, установите дополнительную розетку (несколько розеток), чтобы была возможность включения необходимых электроприборов в нескольких точках.
Что касается осветительных устройств (светильников), то в данном случае необходимо руководствоваться удобством освещения рабочего места. Можно установить несколько светильников, которые будут включаться от одного выключателя. А можно предусмотреть несколько выключателей для включения светильников, освещающих разные участки (рабочие места) гаража. Например, один выключатель подает напряжение на группу светильников, освещающих смотровую яму, а другой включает осветительную аппаратуру рабочего стола и т.д.
При составлении схемы электропроводки гаража не забывайте делать некоторый запас. Кроме того, в соответствии с предполагаемыми нагрузками рассчитайте сечение кабеля (провода) для линий электропроводки. Следующий этап разметка стен, в частности место прокладки провода, установки распределительного щитка, розеток, выключателей, промежуточных распределительных коробок и светильников.
Какой кабель выбрать для прокладки электропроводки гаража? Для этой цели подойдет медный кабель ВВГнг. Перед приобретением кабеля, произведите замер необходимой длины каждой линии электропроводки гаража.
Следует отметить, что для обеспечения безопасности при пользовании электроприборами в гараже не лишним будет предусмотреть защитное заземление. Соответственно, если в схеме электропроводки квартиры предусмотрен защитный (заземляющий) проводник, то следует приобретать трехжильный провод и розетки, в которых предусмотрен заземляющий контакт.
При выборе конструктивных элементов электропроводки гаража, в частности корпуса распределительного щитка, розеток, выключателей, светильников, монтажных коробок, обратите особое внимание на степень защиты корпуса. Гараж – это помещение повышенной опасности, поэтому степень защиты корпуса вышеприведенных элементов электропроводки должна быть не ниже IP44.
Для удобства обслуживания электропроводки и обеспечения надежной защиты линий электропроводки, установите в распределительный щиток гаража автоматические выключатели для каждой из линий электропроводки. Кроме того, для защиты от удара электрическим током и возникновения пожара установите устройство защитного отключения.
Какой способ прокладки проводки выбрать? Провод, проложенный в стене (электропроводка скрытого типа), надежно защищен от механических повреждений и влаги. Существенный минус данного способа прокладки провода – это необходимость прорезки штроб (каналов) для провода и дальнейшей их заделки. Кроме того, при необходимости проведения ревизии или замены одной из линий электропроводки, необходимо вскрывать штробу.
Можно также проложить кабель (провод) открытым способом. Но в данном случае линии электропроводки должны быть дополнительно защищены.
Поэтому кабель прокладывают в коробах, трубах или гофрированной трубе. Преимущество данного способа прокладки электропроводки – это легкость монтажа и удобство дальнейшего обслуживания электропроводки.
Гараж – это техническое помещение, в котором на первый план выносится не эстетичность выполненной электропроводки, а ее качество, надежность и безопасность.
Схема электропроводки в гараже: советы по планированию
Содержание статьи
Создание схемы электропроводки в гараже самостоятельно
Освещение в гаражном помещении играет очень важную роль, особенно если гараж используется не только для хранения автомобиля, но и для проведения регулярного технического обслуживания. Схема электрическая гаража должна не только обеспечивать комфортные условия работы с электроприборами, правильное размещение осветительных элементов, но и быть безопасной для владельца.
В этой статье мы расскажем, как правильно составить электрическую схему и опишем основные правила размещения важных элементов.
Принципы проектирования электрических схем для гаражей
Предварительная схема разводки
Простая схема электропроводки в гараже предусматривает наружное расположение всех элементов, таких как кабель, розетки, распределительные электрощитки и светильники (см. Светильники для гаража). Многие стараются скрыть кабели, укладывая их в стенах перед штукатуркой или закрывая отделочными материалами.
Но практика показала, что такая электросхема гаража не практична и лучшим вариантом будет поверхностная укладка проводки. Для защиты провода в наиболее вероятных местах повреждения используют пластиковые или металлические гофрированные трубки, а для декоративного сокрытия применяются специальные коробы из пластика.
К сведению. Электрическая схема гаража должна быть проложена таким образом, чтобы обеспечить быстрый доступ ко всем элементам для их удобной замены, поскольку очень часто, при активном и разностороннем использовании гаража возникает потребность переноса розеток или элементов освещения на другое место. Открытая проводка исключает возможность её повреждения при сверлении стен.
Пошаговый план построения электросети
Схема устройства распределительного щитка
Порядок составления электрической схемы для гаража выглядит следующим образом:

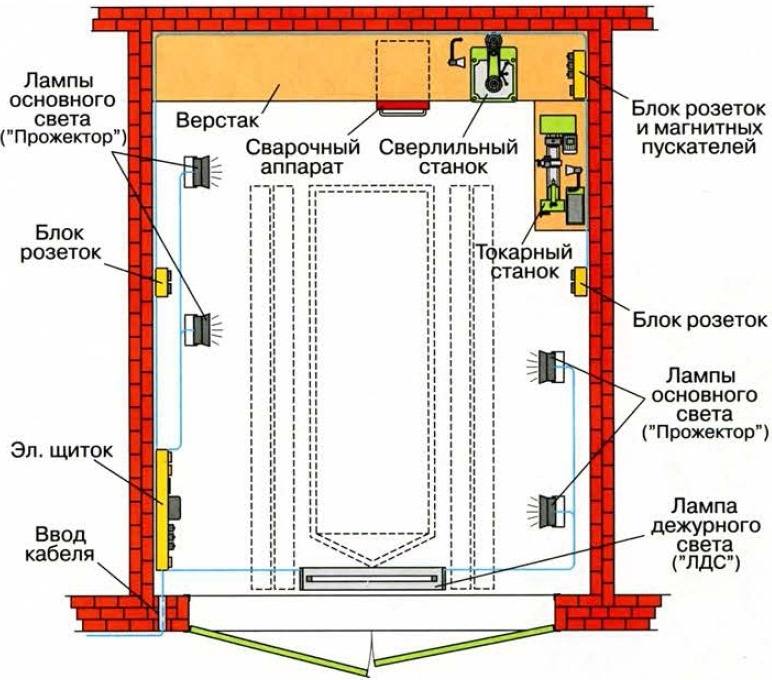

Первым делом, необходимо нарисовать план гаражного помещения и графически обозначить место расположения главного распределительного щита с указанием расстояния от стен. Далее распределяется электропроводка в гараже, схема которой должна содержать разводку кабелей, места установки осветительных приборов.
Затем на плане указываются точное местоположение рабочего стола и других электроприборов стационарного базирования, таких как токарный станок, сварочный аппарат, компрессор и так далее.
Затем делается схема каждой стены, на которой будет размещена розетка. На схеме указывается расположение электрических приборов, их высота и план подвода к ним розетки.
К сведению. Правильной будет такая электрика в гараже, схема которой будет предусматривать как общее освещение всего помещения потолочными светильниками, так и освещение локального характера. Выключатель на общее освещение должен быть установлен при выходе на таком расстоянии, чтобы можно было достать до него вытянутой рукой, при этом сделав один шаг от входа. Выключатели на локальное освещение монтируются непосредственно на месте, на уровне глаз.
Электрический распределительный щит также устанавливается при входе, для того, чтобы можно было полностью обесточить помещение, покидая его.
Возле выключателя общего освещения нужно установить распределительную коробку, для того, чтобы каждый из светильников имел отдельный кабель питания. Если все светильники подключены параллельно от одного кабеля, то распределительная коробка не нужна.
Виды часто используемых кабелей в проводке для гаража
Схемы электропроводки в гараже должны содержать указания по использованию нужного вида кабелей в зависимости от нагрузки. Медные кабели с сечением жилы в 1,5 мм рассчитаны на нагрузку в 3 Киловатта, кабели с сечением 2,5 мм выдерживают нагрузку до 5 Киловатт. При выборе кабеля всегда нужно делать запас нагрузки в 20-25%.
Настоятельно не рекомендуется подключать розетки последовательно, одну от другой. Лучшим вариантом будет провести общий кабель от щитка и подключить к нему каждую розетку по отдельности через распределительную коробку, как показано на фото ниже. Обычно кабель с разводкой и коробками укладывается под потолком.
Схема подключения розеток в гараже
Рекомендуется, чтобы схема подключения электричества в гараже для розеток предусматривала наличие устройства УЗО с отдельным автоматом. Такое устройство защитит пользователя от случайного поражения электрическим током в результате повреждения проводки или электроприбора. К тому же цена такого устройства – это ваша жизнь. Сила тока перегрузки для отключения подачи энергии не должна превышать 16 Ампер для кабеля с сечением 1,5 мм, и 25 Ампер для кабеля с сечением 2,5 мм.
Важно. Схема электропроводки гаража с деревянной или другой сгораемой основой должна предусматривать установку защитных металлических коробов для укладки кабелей. Эти коробы будут препятствовать воспламенению обшивки в случае перегрева и возгорания кабеля.
Разница в схемах на 220 и 380 вольт
Многие гаражные кооперативы, помимо стандартной электрической сети на 220 вольт, могут обеспечивать гаражи и отдельной проводкой на 380 вольт для питания мощного электрического оборудования. Инструкция по технике безопасности предполагает наличие одной входящей розетки в каждом помещении гаражного кооператива, однако при необходимости можно сделать дополнительную разводку на несколько розеток в нужных местах.
При электрической схеме на 220 вольт в помещение гаража заведено два или три кабеля: фаза, ноль и заземление (см. Заземление в гараже и правила выполнения работы). В некоторых случаях заземления может не быть.
Схема электрического подключения на 220 вольт
Как видно из схемы, фаза проходит через главный автомат на счетчик электроэнергии, затем поступает к освещению через обычные автоматы на 25 или 32 Ампера, или на розетки через устройство УЗО. Если осуществляется электропроводка в гараже своими руками, схема обязательно должна предусматривать два автомата на освещение помещения и смотровой ямы отдельно.
При использовании линии на 380 вольт в помещение может входить 4 или 5 проводов, три из которых являются фазой, один — нулевой провод и возможно пятый провод заземления. В этом случае потребуется трехфазный автомат на ввод в помещение и установка трехфазного счетчика.
Схема подключения от линии 380 вольт
На фото видно, что общий автомат после счетчика разделяет сеть на 220 и 380 вольт. При таком подключении 220 вольт отводят на обычные розетки и освещение, а 380 вольт отводят через отдельный трёхфазный автомат на розетки повышенной мощности, которые обязательно необходимо пометить соответствующей пиктограммой.
В этой статье мы разобрали, как делается проводка в гараже своими руками, схемы наглядно показали особенности подключения, а представленный видео материал покажет практическую часть этой работы.
В данном случае выход один – подключить гараж к электрической сети. При этом вы можете выбрать, каким вводом подключать гараж к электрической сети: однофазным или трехфазным. Если у вас есть трехфазные электроприборы, то следует выбрать трехфазный ввод. Во всех остальных случаях следует руководствоваться максимально допустимой мощностью для однофазного и трехфазного ввода и соответствием ее планируемой потребляемой мощности. Если лимит потребляемой мощности для однофазного ввода соответствуют предполагаемой нагрузке электроприборов гаража, то подключение в гараж трехфазного ввода, при отсутствии необходимости подключения трехфазных электроприборов, нецелесообразно. Когда вы провели питающий провод в гараж, можно переходить к следующему этапу – составлению схемы электропроводки гаража. Составление схемы, как и упоминалось выше, производится в соответствии с предполагаемой нагрузкой и количеством включаемых электроприборов в гараже. На данном этапе учитывайте также место размещения розеток, выключателей освещения и осветительных устройств.
Следующий этап разметка стен, в частности место прокладки провода, установки распределительного щитка, розеток, выключателей, промежуточных распределительных коробок и светильников.
Какой кабель выбрать для прокладки электропроводки гаража? Для этой цели подойдет медный кабель ВВГнг. Перед приобретением кабеля, произведите замер необходимой длины каждой линии электропроводки гаража.
Следует отметить, что для обеспечения безопасности при пользовании электроприборами в гараже не лишним будет предусмотреть защитное заземление. Соответственно, если в схеме электропроводки квартиры предусмотрен защитный (заземляющий) проводник, то следует приобретать трехжильный провод и розетки, в которых предусмотрен заземляющий контакт.
При выборе конструктивных элементов электропроводки гаража, в частности корпуса распределительного щитка, розеток, выключателей, светильников, монтажных коробок, обратите особое внимание на степень защиты корпуса. Гараж – это помещение повышенной опасности, поэтому степень защиты корпуса вышеприведенных элементов электропроводки должна быть не ниже IP44.
