принцип работы, электрическая схема, как работает духовка

Даже в больших городах, не говоря о маленьких поселках, существуют жилые дома, где отсутствует газовая магистраль. Но вряд ли найдется здание, в которое не проведено электричество. И в таких условиях только электрическая плита с успехом может заменить привычный газовый аналог. Базовое устройство и принцип работы электроплит – далее в материале.

Базовая конструкция и принцип работы

В наше время ремонт бытовой техники часто обходится в сумму, за которую, если немного доплатить, можно приобрести новую подобную вещь. Поэтому неудивительно, что рядовой пользователь стремится провести самостоятельно диагностику и устранение неисправностей, которые неизбежно возникают при эксплуатации любой техники. А для этого ему необходимо ориентироваться,  как устроена электроплита.

Стандартная печь состоит из:

  • варочной поверхности, на которой расположены конфорки и регуляторы мощности;
  • встроенного духового шкафа, часто укомплектованного грилем;
  • нижнего отсека, который используют для хранения решеток и противней, а реальное его предназначение в воздушной прослойке, защищающей напольное покрытие от жара духовки.

Важно! Базовое устройство электроплиты идентично у всех производителей. Разница может быть только в комплектации и возможностях функционала.

Общая для всех плит электрическая схема подразумевает, что ток, поступая на нагревательный элемент, накаливает его до определенной температуры. И уже разогретый ТЭН отдает свое тепло посуде и всему, что его окружает. Не разогревает окружающее пространство только индукционная печь, но у нее другой принцип работы.

Виды и устройство варочных поверхностей

Одной из отличительных особенностей устройства поверхности электрической плиты от газовой является установка посуды не на решетку, а прямо на конфорки или просто на варочную панель. Верх электроплиты может быть выполнен из следующих материалов:

  1. стального листа, покрытого эмалью;
  2. керамики;
  3. стеклокерамики.

Эмалированная поверхность имеет внешние чугунные конфорки и отличается долгим остыванием по завершению работы. Она обладает высокой стойкостью к воздействиям механического и химического свойства. Недостатком стальной конструкции выступает неэффективное расходование тепла: впустую нагревается как сама печь, так и весь окружающий воздух.

Поверхности, выполненные из керамики и стеклокерамики, достаточно прочны на предмет ударного воздействия. Но их легко повредить, поцарапав или  посредством химических реакций. Например, обычный сахар, расплавившись на плите, оставляет не выводимое пятно. Но еще в этом месте снижается прочность материала.

А в остальном такие поверхности отличаются многочисленными плюсами, одним из которых являются спрятанные под листом конфорки. Это позволяет использовать в конструкции печи различные типы нагревателей и даже устанавливать одновременно разные их виды, что позволяет оптимизировать процесс приготовления пищи.

В плитах с керамическими и стеклокерамическими поверхностями отлично реализовано качество экономии электроэнергии: стоит убрать посуду из района работы нагревателя, как автоматически происходит выключение ТЭНа.

Уборка такой панели сведена к минимуму — достаточно протереть всю поверхность влажной тряпкой, ведь скапливаться грязи и мусору негде. Однако существенным минусом является то, что температура поверхности в обоих вариантов во время работы очень высока.

Важно! Неосторожность во время приготовления пищи может привести к ожогам.

Виды и устройство нагревательных элементов

Электроплиты, сделанные по одной стандартной схеме, отличаются разнообразием нагревательных элементов. Большое распространение получило четыре их вида, которые детально описаны ниже.

Спиральные конфорки

На сегодня этот вид нагревательных элементов отходит в прошлое. Их чаще всего применяют в настольных моделях – с одной конфоркой или двумя. Примером служит электроплитка Мечта (112Т, 211Т, 212Т). В спиральных конфорках используются обычные ТЭНы открытого типа, как в электрочайнике. Они бывают одинарными или двойными. Регулировка мощности обычно применяется механическая плавная.

Блинные конфорки

Это самый распространенный тип конфорок, который предполагает помещение двух ТЭНов в сплошной чугунный корпус. У некоторых моделей нагревателей внутри может быть больше. Для регулировки обычно используется механический ступенчатый переключатель, каждое положение которого подключает новую комбинацию из ТЭНов для создания нужной мощности. Среди отечественных моделей такие конфорки используются в Электра 1001м и Лысьва. Из западных производителей они встречаются у Electrolux и Indesit.

Галогенные конфорки

Принцип работы таких конфорок заключается в том, что галогенный нагревательный элемент излучает тепло, которое раскаляет определенное место стеклокерамической листовой панели, подсвеченное светодиодным индикатором. В таких моделях разогрев происходит очень быстро: всего за несколько секунд под посудой достигается максимальное значение заданной температуры.

Этот тип конфорок предполагает сенсорную регулировку мощности. Но в некоторых бюджетных моделях предусмотрены регулировочные ручки. Энергопотребление галогенных нагревательных элементов не более 2 кВт/ч. Их можно увидеть в моделях BEKO, например, в образчике CSE 57300 GS.

Плита BEKO CSE 57300 GS

Совет! Не рекомендуется использовать галогенную конфорку для длительного томления блюд. Она обычно ставится в комплексе с другими видами ТЭНов и применяется для быстрого кипячения жидкости.

Керамические конфорки

У такого нагревателя нихромовая нить в виде спирали лежит в специальных желобах, вырезанных в керамической подставке. Канавки похожи на лабиринт, а укладка проходит так, чтобы охватить как можно большую площадь для эффективного разогрева. Такой нагревательный элемент располагается под стеклокерамическим листом. Если понадобится замена переключателя конфорки, то искать следует двухступенчатые, с плавной регулировкой. Именно такие больше всего подходят данному типу нагревателей.

Керамические конфорки используются практически всеми производителями, выпускающими подобную продукцию. В современных печах вместе с керамическими ТЭНами часто можно увидеть и галогенные устройства (например, у моделей брендов Gefest и Gorenje).

Разновидности устройства духовых шкафов

Для создания и поддержания температуры, необходимой для приготовления пищи в духовом шкафу, были разработаны специальные ТЭНы. Их выпуск идет по особой технологии, в которой применяется специфическая конфигурация для выработки требуемых показателей жара. Конструктивно духовки различаются видом используемых нагревательных элементов. Они разнятся по конфигурации и габаритам, по мощности, по варианту исполнения (двух- и одноконтурные), а также по назначению (верхние, нижние, боковые, гриль).

Но кроме основной задачи (запекания), многие печи снабжены дополнительными, не менее полезными, функциями. Важную роль в эксплуатации духовки играет наличие или отсутствие встроенных способов ее очистки. Современные модели имеют их несколько, на выбор.

  1. Покрытие внутренней поверхности мелкой дисперсионной эмалью. Этот метод эффективно отталкивает от себя жир и грязь, чем облегчает дальнейшее удаление замасленности.
  2. Очистка каталитическая. Такой способ подразумевает использование пластин, впитывающих в себя жир. Они в основном рассчитаны на 400 применений, а дорогие модели имеют постоянный катализ.
  3. Пиротехническая очистка (которой оборудованы почти все модели от Hansa). Она заключается в сжигании пищевых остатков до состояния пепла, который затем легко выметается из духовки.
  4. Пар. Этот способ помогает растворить загрязнение, что значительно облегчает дальнейшую уборку.

Во многих духовых шкафах предусмотрена конвенция, способствующая равномерному запеканию продукта. Бывает, что устанавливают парообразующий генератор, и тогда духовка может выполнять функции пароварки. Иногда прибор работает в режиме СВЧ.

Но очень часто вместе с духовкой устанавливают гриль. Располагают его в верхней части камеры. Нередко для этих целей используют галогенную нагревательную инфракрасную лампу. Для создания румяной поджаренной корочки продукт располагают в непосредственной близости от мощного нагревателя. А для равномерного распространения жара по всей поверхности, применяется электрический вертел.

Сегодняшние электроплиты снабжены таймерами, элементами подсветки, часами и дисплеями. У многих предусмотрена возможность использования программ для готовки и, что немаловажно, блокировка от детей. Так, электрические печи стали достойной альтернативой классическим газовым плитам в жилищах, где отсутствует газоснабжение. Они прекрасно справляются с приготовлением пищи, а сниженный тариф на электроэнергию в таких домах позволяет использовать все полезные функции без нужды в экономии.

Лучшие электрические плиты 2018 года

Плита GEFEST 6140-02 0001 на Яндекс Маркете

Плита Gorenje EC 53 INI на Яндекс Маркете

Плита GEFEST 5140 0031 на Яндекс Маркете

Плита GEFEST ПЭ 720 на Яндекс Маркете

Плита Gorenje EC 53 INB на Яндекс Маркете

▶▷▶▷ электрическая схема электрической плиты грета

▶▷▶▷ электрическая схема электрической плиты грета
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:31-05-2019

электрическая схема электрической плиты грета – Инструкция для электрической плиты GRETA 1470Э ИСП 06 wwweldoradorucatdetail71072322?show Cached Скачать инструкцию для электрической плиты greta 1470Э ИСП 06 Инструкции для электрических плит ( Грета ) на сайте интернет-магазина ЭЛЬДОРАДО Ремонт электроплиты своими руками electric-tolkruremont-elektroplit-sxema-instrukciya Cached В случае, если питающее напряжение в норме, потребуется определить масштабы поломкиЕсли не работает отдельный элемент (конфорка, духовой шкаф), то искать неисправность нужно в ее цепи Как подключить электроплиту – YouTube wwwyoutubecom watch?ve8jhiJqKzz0 Cached Купили новую электро плиту и её надо подключить, а вы не знаете как? Смотрите видео и учитесь простым Ремонт электроплиты своими руками Подключение электроконфорки zapiski-elektrikarulandhavtelektroplity-sxema Cached Вам нужно отключить подачу газа к плите, затем, вынуть из электрической розетки вилку ( плиты ) и вызвать механика на дом, для осмотра плиты и установления причины гудения Почему не работает духовка в электрической плите tehnikaexpertdlya-kuxnikuxonnaya-plitane-rabotaet Cached Духовой шкаф не нагревается Ситуация, когда не работает духовка в электрической плите, очень часто может стать следствием проблем с работой температурного датчика Конфорки, переключатели и ТЭНы для электроплиты Гефест profit-gazruindexphpcPath8_25_195 Cached Конфорки, переключатели и ТЭНы для электроплиты Гефест Розничная и оптовая торговля запасными частями для газовых и электрических плит, газовых колонок, газовых котлов в наличии и под заказ Плиты – Gorenje wwwgorenjeruproductshousehold-appliances Cached Каждый духовой шкаф Gorenje это маленькая фабрика чудес Внутри происходят тысячи физических процессов, которые полностью контролируются и управляются, чтобы получить идеальный конечный результат вкуснейшее блюдо Электрическая плита RIKA 021 ЗАПЧАСТИ wwwнововяткарфPlita_RIKA_K_021_ZAPCHASTIhtml Cached Главная страница Интернет-магазин Запчасти для электрических и газовых плит Rika Запчасти для электрических плит Rika Запасные детали для электрической плиты РИКА К 021 Почему не работает электроподжиг на газовой плите tehnikaexpertdlya-kuxnikuxonnaya-plitane-rabotaet Cached Рейтинг газовых плит 2018 года по отзывам покупателей 10 лучших моделей, в том числе с газовой и электрической духовкой Плюсы и минусы каждой плиты купить конфорки для электроплит ЭКЧ 145 180 220 конфорка zapchastimskruzapchstielektrokonforki Cached Нет никаких сомнений, что если поломалась электроплита это наиболее неприятная ситуация Ведь газовые плиты в каждом доме исполняют не просто роль кормильца, но и своеобразного очага Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox – the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 9,950

  • Духовки электроплит Грета позволяют использовать режим Гриль для прожарки птицы и дичи до золотистой
  • корочки.
    Духовые шкафы плит Грета оборудованы подсветкой, чтобы наблюдать за процессом приготовления пищи, не открывая дверцу. Покупайте плиты Грета с удовольствием, доставляем: ) Викимарт, 7 (495)
  • я пищи, не открывая дверцу. Покупайте плиты Грета с удовольствием, доставляем: ) Викимарт, 7 (495) 641-58-85. Выбери где купить плиты Грета, сравнив лучшие цены в интернет-магазинах Москвы. Представительство компании Занусси в России. Каталог плит, холодильников, стиральных машин. Описания функций и характеристики. Адреса сервисов и магазинов. Встраиваемая и отдельно стоящая техника Ханса: холодильники, посудомоечные машины, микроволновки, плиты. Такой страницы не существует. Вероятно, ссылка, по которой вы сюда попали, не существует, или вы неправильно набрали адрес. Электрические плиты с духовкой GRETA: цены в магазинах России. Выбирайте и покупайте электрические плиты с духовкой (Грета) с доставкой в Россию и гарантией. Электрические, газовые плиты на Холодильник.
    Ру. Выбор по параметрам, характеристики, отзывы. Официальная гарантия. Иллюстрированный каталог товаров. Холодильники, стиральные машины, плиты, техника для кухни и дома. Советы по выбору бытовой техники. Интернет-магазин… ПАО quot;Гретаquot; Первая партия кухонных плиты в количестве четырёх тысяч штук была отгружена именно в 1959 году. Электрические плиты. Дрю рекомендует Электрическая плита Indesit MVK5 V75(X) RF. Оцените насколько полезен этот отзыв. Удалить отзыв В отзыве содержится спам, реклама или иное нарушение правил.

отзывы. Официальная гарантия. Иллюстрированный каталог товаров. Холодильники

  • то искать неисправность нужно в ее цепи Как подключить электроплиту – YouTube wwwyoutubecom watch?ve8jhiJqKzz0 Cached Купили новую электро плиту и её надо подключить
  • в том числе с газовой и электрической духовкой Плюсы и минусы каждой плиты купить конфорки для электроплит ЭКЧ 145 180 220 конфорка zapchastimskruzapchstielektrokonforki Cached Нет никаких сомнений
  • когда не работает духовка в электрической плите

электрическая схема электрической плиты грета Картинки по запросу электрическая схема электрической плиты грета Другие картинки по запросу электрическая схема электрической плиты грета Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Схема электрическая принципиальная для плиты greta мод э Greta Э исп Похожие мая г Схема электрическая принципиальная для плиты greta мод э Главная Greta Электрические Плиты Э исп ; Greta Э исп Greta э где взять принципиальную электрическую февр г Где можно найти електро схему подключения духовки грета июл г Другие результаты с сайта mcgrpru Greta Э исп инструкция, характеристики, форум Макгруп Greta Электрические Плиты Электрические Плиты, инструкция, поддержка, форум, описание, мануал, руководство, схема электрическая принципиальная для плиты greta мод Схема электроплиты наглядный пример и общее описание elektroplitremontrushemaelektroplityi Рассмотреть наглядную схему электроплиты с описанием основных Современные стеклокерамические плиты , за видимой ровной варочной Видео Greta EСК доступная электрическая плита компактных Comfy Годно о технике YouTube апр г Как подключить электроплиту Александр Михалкин YouTube мар г Схема подключения конфорки с контактами helper YouTube апр г Все результаты Ремонт электроплиты своими руками Толковый электрик electrictolkru Ремонт электротехники Схема четырехконфорочной плиты с духовым шкафом надежность крепления разъемных электрических соединений, состояние изоляции проводов, Ремонт электроплиты своими руками Подключение zapiskielektrikarulandhavtelektroplitysxemasoedinenijiustraneniepolomokhtml окт г Как починить электрическую плиту ? Тестирование электрической схемы нужно проводить пассивным способом Такое произошло в течении года, но в разное время, со всеми мя конфорками плиты Greta Диагностика и устранение неисправностей электроплит Ремонт wwwelecabru Справочник электрика Электрические плитки Общая электрическая схема плиты включает четыре независимые и одинаковые схемы управления конфорками, схему Ремонт и разборка электроплиты своими руками Техникаэксперт tehnikaexpertdlyakuxnikuxonnayaplitaremontelektroplitysvoimirukamihtml Типичные неисправности электрических плит Как разобрать Самостоятельный ремонт современной электрической плиты электронный блок, надо иметь принципиальную схему и разбираться в сложностях радиотехники Инструкция для электрической плиты GRETA Э ИСП Электрические плиты Электрические плиты Greta Скачать инструкцию для электрической плиты GRETA Э ИСП Инструкции для электрических плит Грета на сайте интернетмагазина Схема подключения конфорки Строительный портал bouwru Это можно легко увидеть на схеме в технической документации плиты хотя бы базовые знания работы электросетей и электрических приборов Ремонт электроплит своими руками Главная Электрика в квартире Ремонт Рейтинг , голоса июн г Конструкция плит и диагностика неисправностей работы электроплитки основан на нагревании ТЭНа посредством протекания по нему электрического тока Схема снятия конфорок имеет следующий вид Как подключить электроплиту самостоятельно и пошагово схемы Главная Электрика в квартире Рейтинг , голосов мая г Схемы для самостоятельного подключения электроплит Самостоятельное подключение электрической плиты аристон, beko веко , hotpoint, indesit индезит, greta , kaiser кайзер, aeg, норд эп, самсунг к электросети материалов, и обеспечивать надежный электрический контакт Электроплита гефест ремонт своими руками Рейтинг голос Ремонт электрической плиты советы по диагностике и устранению Если электрическая плита не работает вообще, следует проверить наличие напряжения Схема подключения нагревательного элемента с двумя спиралями Отзывы о Электрическая плита Greta Э Отзовик otzovikcom Бытовая техника для кухни Плиты электрические Greta Похожие Рейтинг , отзывов Отзыв о Электрическая плита Greta Э Качество Надежность Простая модель электрической плиты по адекватной цене Классический белый Ремонт электроплит Gefest Гефест ГазСервис gazserru Сервисное обслуживание и ремонт электроплит Но детали ломаются, схемы перегорают и приводят электроплиту в Электрическую плиту диагностируем по телефону, поэтому стоимость этой Схема электроподжига электророзжига плиты Статьи gazserrustatiarticle_postskhemaelektropodzhigaplity Похожие окт г Схема электроподжигая плиты Статьи способ электроискровое зажигание осуществляется по различным электрическим схемам ремонт электроплит своими руками andrejgrechuharuremontelektroplitsvoimirukami янв г тем, что безопасность электрических плит более высока, чем газовых У Греты электрическая года гарантия, не меняйте схему PDF Инструкция для GEFEST безопасности могут привести к поражению электрическим током, ожогам, пожару Плита предназначена для использования только в домашних условиях Схема электрических соединений выполнена для однофазной сети Электрическая плита Greta Э исп EENFW Btestru Описание модели Greta Э исп EENFW Электрическая плита с электрической духовкой ПОТРЕБИТЕЛЬСКИЙ АНАЛИЗ ФУНКЦИИ Ремонт газовых плит своими руками на дому инструкции, видео stroyremnedru Ремонт Бытовая техника Рано или поздно необходимость сделать ремонт газовой плиты или электронной схемы , а вторая служит термопарой, подключенной к схеме , Как подключить электрическую плиту Заметки электрика zametkielectrikaru Электромонтаж Монтаж электропроводки сент г Итак, питающий кабель на электрическую плиту должен быть Это самая распространенная схема подключения электрических плит , Электроконфорки для плиты Greta Э, конфорки для ekonforkiruelektrokonforkidlyaplitygretae Похожие Электроконфорки для плиты Greta Э, конфорки для электроплиты Greta Э права защищены Ekonforkiru Конфорки электрические PDF Инструкция Greta Э белый Fua Электрические плиты Greta Э белый Инструкция ДО УВАГИ СПОЖИВАЧА Дякуємо Вам за те, що Ви придбали плиту марки GRETA! Схемы электроплит электрические ЭкспрессСервис uslugaspbruvoprosshemaelektroplityihtml В помощь ремонтнику Вашему обзору предлагаем для самостоятельного ремонта электрические схемы электроплит! Представлены плиты Не найдено грета Электрические плиты Greta Плиты кухонные Greta Подбор кухонной плиты по параметрам Торговая марка Greta Варочная панель электрическая Мы поможем Вам выбрать и купить кухонную плиту Схема подключения электрической плиты Ремонт квартиры sdelalremontru Все по электрике Электропроводка Перемычки в электроплите устанавливаются по схеме и больше подходят для импортных электрических плит , в комплект к которым шнуры и вилки не входят На задней панели под пластиковой крышкой электрической плиты Переключатели мощности конфорок электроплит ЗАПЧАСТИ и remontdomtehrupereklyuchatelimoshhnostikonforokelektroplit Похожие Если я соединяю конфорку согласно схеме контакт переключателя Здравствуйте есть у вас на газ плиту Грета переключатели ВСS если Нужен переключатель на электрическую плиту Традиция ЭПШЧ Электрическая плита см Greta Э White МВидео Электрические плиты Greta Характеристики и техническое описание Электрическая плита см Greta Э White Смотреть все Плиты газовые и электрические Greta Принципиальные схемы бытовая техника Shemaru wwwshemarushemiindexshtml Похожие Принципиальные схемы бытовая техника Электрические плиты поверхности, духовки, духовые шкафы по разделу принципиальных схем Купить Электрическая плита GRETA Э белый в интернет Электрическая плита GRETA Э представляет собой усовершенствованную модель электрических плит GRETA Представленная плита в Не найдено схема Есть вопрос? Есть ответ! Greta Бытовая техника ВКонтакте авг г Вы можете выслать электрическую схему для плиты Greta ГЭ Поделитесь пожалуйста эл схемой электрической плиты Greta Э Электрические плиты Greta gretauamodelsproductsEhtml Количество электрических конфорок, Передняя левая кВт Ø мм Передняя правая кВт Ø мм Задняя левая , кВт Ø мм Запчасти для электроплит GRETA GefestService gefestservicecomuazapchastigretazapchastidljajelektroplitgreta Запчасти для электрических плит Greta Запчасти для Жгут электропроводов для подсоединения конфорок плиты GRETA Комплект жгутов для Настольные портативные плиты Гефест в Бресте от ОАО Вас интересуют настольные портативные плиты Гефест в Бресте от ОАО электрический нет Плита электрическая настольная ЭП Нс Д К Электрическая схема газовой плиты гефест с электрической wwwwonmockdappspotcomelektricheskayashemagazovoyplitygefestselektrich Электрическая схема газовой плиты гефест с электрической духовкой газово электрическую плиту plita Такие плиты имеют смысл в газовая плита Ремонт газовых плит с электроподжигом разбираемся в чем Перейти к разделу Собственные схемы Электрические схемы поджига газовой плиты постыдимся назвать сложными Радиолюбители делают Плита GRETA Э исп отзывов о товаре на Кухонные плиты GRETA Рейтинг голосов Важная информация о товаре Плита GRETA Э исп Описание Характеристики Цены Карта Отзывы Обзоры Вопросы о товаре Комментарий Современная модель электрической плиты по доступной цене Электрическая духовка дополнительно оборудована грилем для создания Ремонт электрической плиты Устранение неполадок и ремонт февр г Добавлено пользователем Vladimir Zemtsov Ремонт электрической плиты Устранение неполадок и ремонт регуляторов и нагревательных элементов видео онлайн бесплатно на Электрические плиты Электрическая плита с духовкой в onlineradugaru Бытовая техника Кухонные плиты Похожие Электричекие плиты Гефест Gefest в Ярославле! Купить электричекую плиту по низкой цене в Ярославле! Широкий ассортимент электрических плит в ООО Нововятка Киров wwwнововяткарфmapsitehtml Электрические плиты , насосы шестеренные, автоматические выключатели Лысьва, Ханса, Аристон, Мора, Делюкс, Грета , Электролюкс, Норд, Ардо, плита Рика Электрическая схема бытовых плит НовоВятка, РИКА, Купить электрическую плиту Гефест цены на электроплиты в Каталог Каталог с ценами на электрические индукционные плиты Gefest на официальном сайте производителя Недорогие и современные модели Что делать, если не работает электрическая плита Electrikinfo electrikinforemontchtodelateslinerabotaetelektricheskayaplitahtml Похожие Что делать, если не работает электрическая плита ? об отсутствии либо недостатке тока в той или иной электрической цепи бытового прибора Ремонт газовой плиты greta своими руками Olenord Рейтинг , голосов Подробно Ремонт газовой плиты greta своими руками от настоящего мастера Это значит, что на варочной панели есть газовые и электрические конфорки Схема работы системы газконтроль довольно простая когда Электрические плиты Гефест купить в интернет магазине Казани Кухонные плиты Рейтинг голос От , до , Продажа электрических плит GEFEST в интернете по низкой цене Весь ассортимент из каталога в наличии в Казани! Гарантия года Бесплатная Вопросы и ответы о поломках и неисправностях электроплит Если сам уехал на дачу и забыл выключить плиту электрическую ! Если сама Какой элемент в схеме может отвечать за такое поведение? Спасибо Кухонные плиты в Белгороде, купить плиты на кухню цена в Ищете кухонные плиты в Белгороде? Загляните в интернетмагазин Союз У нас представлены только лучшие плиты на кухню цена фото в каталоге! Плиты Магазин мелочей mrucatalogc Похожие Плиты Карандаш Topper IR дконфорок Карандаш Topper IR дконфорок , руб Карандаш Topper IR д Ремонт газовой плиты мечта своими руками Сделаю сам Рейтинг голос Электрическая схема электроплиты с духовкой Мечта хоть и двух Монтажная схема электрических соединений электрической плиты Мечта Как выбрать электрическую плиту Гефест Gefest? Портал о Электрическая плита Гефест популярные модели Выбор электрической плиты Gefest Вместе с электрическая схема электрической плиты грета часто ищут схема подключения конфорок электроплиты ремонт духовки электроплиты своими руками замена переключателя электроплиты причины списания электрической плиты сопротивление конфорки как проверить переключатель электроплиты электрическая плита трещит подключение переключателя режимов духовки Документы Blogger Duo Hangouts Keep Jamboard Подборки Другие сервисы

Духовки электроплит Грета позволяют использовать режим Гриль для прожарки птицы и дичи до золотистой корочки. Духовые шкафы плит Грета оборудованы подсветкой, чтобы наблюдать за процессом приготовления пищи, не открывая дверцу. Покупайте плиты Грета с удовольствием, доставляем: ) Викимарт, 7 (495) 641-58-85. Выбери где купить плиты Грета, сравнив лучшие цены в интернет-магазинах Москвы. Представительство компании Занусси в России. Каталог плит, холодильников, стиральных машин. Описания функций и характеристики. Адреса сервисов и магазинов. Встраиваемая и отдельно стоящая техника Ханса: холодильники, посудомоечные машины, микроволновки, плиты. Такой страницы не существует. Вероятно, ссылка, по которой вы сюда попали, не существует, или вы неправильно набрали адрес. Электрические плиты с духовкой GRETA: цены в магазинах России. Выбирайте и покупайте электрические плиты с духовкой (Грета) с доставкой в Россию и гарантией. Электрические, газовые плиты на Холодильник.Ру. Выбор по параметрам, характеристики, отзывы. Официальная гарантия. Иллюстрированный каталог товаров. Холодильники, стиральные машины, плиты, техника для кухни и дома. Советы по выбору бытовой техники. Интернет-магазин… ПАО quot;Гретаquot; Первая партия кухонных плиты в количестве четырёх тысяч штук была отгружена именно в 1959 году. Электрические плиты. Дрю рекомендует Электрическая плита Indesit MVK5 V75(X) RF. Оцените насколько полезен этот отзыв. Удалить отзыв В отзыве содержится спам, реклама или иное нарушение правил.

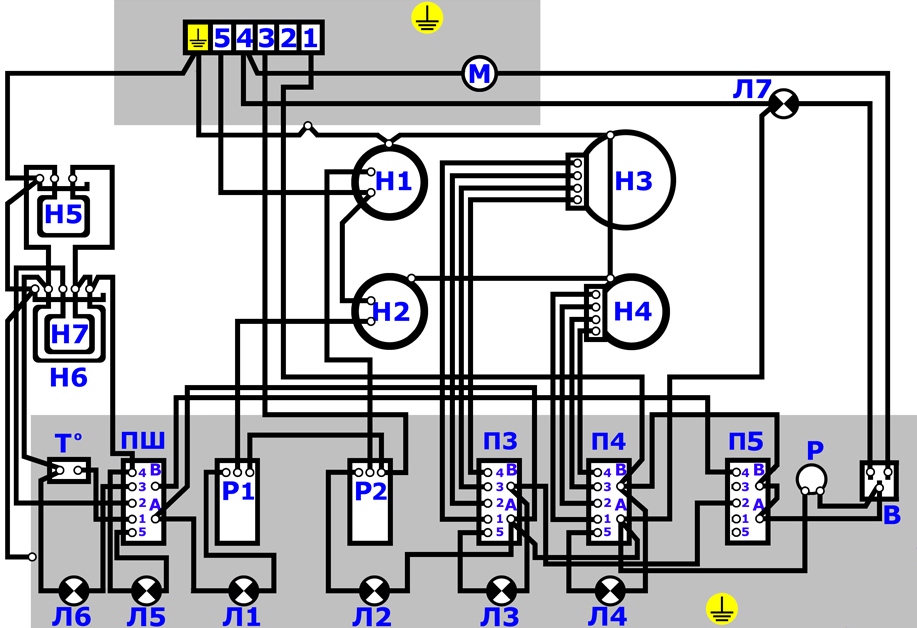

Схема электроплиты, требования к электропроводке духовки

4-1 НОРМАЛЬНАЯ ЭКСПЛУАТАЦИЯ

ПРИМЕЧАНИЕ: Разделы диагностики в этой главе предполагают, что все другие электрические элементы управления, т.е. работают исправно, а неисправность локализована в системе отопления!!!

Нагревательный элемент представляет собой просто большой провод резистора с достаточным сопротивлением для создания сильного тепла. Обычно это аренихромовые провода, окруженные керамической изоляцией, со стальной оболочкой вокруг керамической.

В электрической варочной панели нагревательные элементы свернуты в кольцо, называемое «поверхностным блоком». Один накладной блок может содержать два или даже три разных элемента, смонтированных вместе, с разными значениями сопротивления. Иногда проводка прикручивается непосредственно к клеммам на концах наземного блока. Некоторые накладные устройства подключаются к розетке, установленной под варочной панелью, что облегчает их снятие для очистки, но также повышает вероятность обгорания соединений. (Рисунок 4-Б)

Рисунок 4-B: Типовые накладные блоки

КОНТРОЛЬ ТЕМПЕРАТУРЫ

Для поддержания заданной температуры в электрической варочной панели элемент включается и выключается, обычно с помощью переключателя, называемого бесконечным переключателем, поэтому назван потому, что теоретически он обеспечивает бесконечное количество температурных режимов. Этот переключатель имеет внутри свой маленький нагреватель, который нагревает биметаллический переключатель. (см. рис. 4-C) Кулачок, прикрепленный к ручке управления, изменяет натяжение пружины на биметаллическом элементе, что меняет количество тепла, необходимое для размыкания переключателя.

Когда нагревательный элемент включен, нагреватель внутри переключателя включен. Биметалл нагревается (вместе с элементом) до размыкания контактов. Затем биметалл остывает (вместе с элементами) до тех пор, пока контакты снова не замкнутся.

Существуют также выключатели с фиксированной температурой, которые изменяют напряжение, подаваемое на нагревательные элементы, для поддержания фиксированной, заданной температуры. Обычно это кнопочные или поворотные переключатели с фиксированными настройками, такими как теплый, низкий, средний и высокий.

В переключателях с фиксированной температурой уровни нагрева изменяются путем подачи разных напряжений (110 В или 220 В) на разные катушки с разным сопротивлением, как показано на рис. 4-C.

В духовке температура регулируется термостатом. Используя заполненную жидкостью колбу и капилляр, термостат измеряет температуру внутри духовки и включает и выключает систему нагрева, чтобы поддерживать температуру духовки в определенном диапазоне.

Рисунок 4-C: Переключатели контроля температуры


4-2 ОЧИСТКА НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ

Не наносите какие-либо чистящие средства или растворители непосредственно на нагревательные элементы или поверхностные блоки. Стальная оболочка полупористая; очищающие растворители могут проникнуть в сталь и повредить керамическую изоляцию или привести к короткому замыканию элемента. Подумайте об этом… когда эти элементы работают, они раскаляются докрасна. В конечном итоге они сожгут все, что с ними соприкоснется. Если после этого остался нагар или другой твердый осадок, просто соскребите его как можно лучше.

Исключением являются массивные или евро-модули. Эти блоки можно чистить; у вашего продавца запасных частей есть специальное чистящее средство для этой цели.


4-3 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

При устранении неполадок электрического кухонного оборудования самое первое, что нужно сделать, это отойти в сторону и наблюдать за общей картиной. Что происходит на самом деле? Если ничего не работает, , вероятно, у вас есть проблема с автоматическим выключателем, предохранителем или другим источником питания. Нагреваются ли поверхности, но не элементы печи? Элемент для выпечки нагревается, а элемент для жарки нет? Очистка духовки работает только по вторникам в июле во время метели? Знание того, что работает, а что нет, в сочетании со схемой подключения может указать вам на неисправный компонент.

Через мгновение мы поговорим об основных шагах, которые необходимо выполнить. Но сначала я хочу донести до вас кое-что действительно важное. Я знаю, что говорил об этом в главе 2, но стоит повторить. В электрическом кухонном оборудовании вы обычно имеете дело с цепями на 220 вольт. НЕ ОТНОСИТЕСЬ К ЭТОМУ ЛЕГКО. НАПРЯЖЕНИЕ НА 220 ВОЛЬТ МОЖЕТ СБИТЬ ВАС С НОГИ И НАНЕСТИ СЕРЬЕЗНЫЕ ПОВРЕЖДЕНИЯ ТЕЛУ, ОЧЕНЬ БЫСТРО. НЕ ПРОВЕРЯЙТЕ ЦЕПИ НАПРЯЖЕНИЯ 220 Вольт.

Если вы не имеете дело с очевидным, простым ремонтом, таким как сгоревший элемент, локализация проблемы в цепи приготовления пищи на 220 вольт в основном сводится к отключению питания, проверке каждого компонента на непрерывность и поиску сгоревших или перетертых проводов. . Ремонт электрической духовки или варочной панели можно разделить на 3 категории:

4-3 (a) ОДИН ЭЛЕМЕНТ НЕ НАГРЕВАЕТСЯ

В поверхностных блоках это обычно вызвано перегоранием элемента, клеммы или розетки. (см. рис. 4-B и 4-D) Это также может быть бесступенчатый переключатель или селекторный переключатель с фиксированной температурой. Выключите выключатель или вытащите предохранитель и осмотрите элемент, клеммы и розетку.

Большинство розеток крепятся к варочной панели одним или двумя винтами. Некоторые розетки можно разобрать, как показано на рис. 4-D, для осмотра и замены внутренних клемм.

Обычно видны сгоревшие или оплавленные участки клемм или элементов, но проверьте целостность цепи, даже если она выглядит нормально. Плохой элемент не покажет непрерывности. Хороший элемент покажет некоторую непрерывность, даже если есть большое сопротивление.

Рис. 4-D: Ремонт розетки

Выключатель показывает отсутствие непрерывности в выключенном состоянии и хорошую целостность при включении. Вы также должны увидеть непрерывность через биметаллический нагреватель внутри бесконечного переключателя.

Заменить сгоревшую или неисправную розетку, клемму, элемент или переключатель; отремонтировать сломанный конец провода. При замене элементов убедитесь, что вы получаете новый элемент с нужной мощностью; элемент соответствует переключателю управления.

Если какой-либо элемент духовки не работает, не забывайте правило номер один из раздела 2-6 (d): сначала проверьте управление автоматическим циклом выпечки (таймером)! Если все в порядке, обрыв обычно происходит в том месте, где провод присоединяется к элементу, внутри задней стенки духовки. Выключите выключатель или вытащите предохранитель, выкрутите винты, которыми элемент крепится к духовке, и немного отодвиньте элемент от задней стенки. Там есть немного дополнительного провода, чтобы вы могли получить к нему доступ спереди, но больше не вытягивайте провод

чем вам нужно работать над этим. Возможно, вам придется наклонить элемент вверх, чтобы клеммы прошли через отверстия. Если провод оборван или полностью сгорел на клемме, вы можете вытащить провод из отверстия острогубцами, пока питание отключено.

Если в элементе есть прогар, обычно он будет виден, но проверьте целостность элемента, даже если он выглядит нормально. Плохой элемент не покажет непрерывности. Хороший элемент покажет некоторую непрерывность, как описано в разделе 2-6(e).

Заменить сгоревший или неисправный элемент; отремонтируйте сломанный конец провода, используя специальные высокотемпературные клеммы, которые можно приобрести у вашего продавца запасных частей.

4-3(b) ПЕЧЬ НЕТ ЭЛЕКТРОПИТАНИЯ

Во-первых, убедитесь, что питание отключено. Проверьте все нагревательные элементы, все настройки. Проверьте часы, таймеры и освещение духовки, если таковые имеются. Если хотя бы один компонент работает правильно, у вас есть питание. Имейте в виду, что если одна из ветвей цепи вышла из строя из-за проблем с проводкой в ​​доме, у вас может быть 110 вольт, но не 220. (см. раздел 2-5, стр. 16). ТЭНы работают на малой мощности, а высоконагревательные контуры не работают. Это также означает, что у вас все еще есть сила, и вас все еще могут убить.

Если вы уверены, что у вас нет электричества, нам нужно выяснить, связана ли проблема с проводкой дома или внутри духовки или варочной панели. Во-первых, конечно, проверьте выключатель или предохранитель дома. Далее нам нужно проверить мощность там, где она входит в духовку.

Иногда это может представлять проблему. В большинстве установок есть розетка на 220 вольт. Если это так, выключите выключатель или вытащите предохранитель, отодвиньте духовку или плиту от стены, вытащите вилку из стены, снова включите выключатель и проверьте розетку, как описано в главе 2. Также проверьте клеммную колодку на наличие проблем, как описано ниже. Клеммная колодка — это место, где основной шнур питания подключается к электрической цепи печи. Это будет где-то сзади. (см. рис. 4-Е)

В некоторых установках электрическая духовка или электрическая плита подключаются непосредственно к проводке дома. В этом случае проводка будет подсоединена непосредственно к клеммной колодке внутри устройства. Вам необходимо выполнить действия, описанные выше, но при отключенном питании найдите 3-проводную клеммную колодку, как показано на рис. 4-E.

Рисунок 4-E: Клеммная колодка основного питания

Осмотрите клеммную колодку на наличие признаков повреждения; перегрев, расплавленные клеммы и т. д.

Убедитесь, что вся проводка не повреждена, и убедитесь, что вы не прикасаетесь к оголенным проводам или клеммам, снова включите прерыватель или предохранитель и проверьте клеммную колодку на наличие питания на всех трех ножках, как показано в главе 2. Затем снова отключите питание от выключателя или предохранителя.

Если питание не поступает на клеммную колодку, проблема в проводке вашего дома. В 70-х годах некоторые дома были построены с алюминиевой проводкой, которая печально известна своей неспособностью выдерживать печные токи. Ремонт электропроводки в доме выходит за рамки данного руководства. Есть много хороших книг по домашней электропроводке; купите один из них или вызовите электрика.

Если питание подается на клеммную колодку, проблема явно где-то внутри печи. Там может быть главный предохранитель или главный выключатель, через который все проходит. Найдите свою электрическую схему, изолируйте проблему и выполните ремонт, как описано в разделе 4-3(c).

4-3 (c) ПРОБЛЕМЫ КОМПОНЕНТОВ

Одна довольно распространенная неисправность со сбивающими с толку симптомами возникает, когда бесконечный переключатель или переключатель с фиксированной температурой замыкаются внутри на землю. Симптомом будет то, что при выключении индикатор будет гореть тускло. В этом случае замените неисправный переключатель.

Допустим, у вас есть питание для наземных юнитов, но нет ни для выпекания, ни для жарки. Или, скажем, электрическая духовка включается, но функция самоочистки не работает. Пришло время схемы подключения. Найдите электрическую схему вашей машины, как описано в главе 3.
