Электропроводка на даче своими руками схема: Схема электропроводка на даче своими руками

как составить схему и провести своими руками

Как дача отличается от городской квартиры, так и монтаж электропроводки на даче имеет свои особенности. В сельской местности электроэнергия подается по воздушным линиям. Участившиеся бури приводят к обрывам проводов. Это в свою очередь вызывает броски напряжения, которые требуют дополнительных мер защиты от поражения электрическим током.

Иногда дачи находятся «на отшибе», на удалении от линий 220-380 В. Но поблизости может оказаться высоковольтная сельская линия электропередач напряжением 6(10) кВ. Они обычно идут вдоль дорог от села к селу. Тогда для устройства электропроводки требуется понижающий трансформатор.

Самые распространенные проблемы

Из-за того, что сельские линии электропередач изначально не были рассчитаны на такую нагрузку как сейчас, падение напряжения вплоть до отключения – явление практически повсеместное.

Для особо «нежных» приборов требуются стабилизаторы напряжения. Их можно установить на даче стационарно, подсоединив отдельную розеточную группу электропроводки.

Если дача используется не круглогодично, то помещения отсыревают. Это приводит к окислению контактов электропроводки.

Зимой при отоплении помещений может появляться конденсат, что вызывает дополнительное окисление. Поэтому в таких дачах провести электропроводку нужно открытым способом на фарфоровых изоляторах или в негорючих пластиковых каналах. Замена поврежденных участков будет простой и удобной.

Если в домике постоянно проживают или имеется автоматическая система отопления с поддержанием плюсовой температуры, тогда проводку на даче допускается делать скрытой.

Но в любом случае нужно сделать заземление и молниезащиту, без них пользоваться электричеством будет небезопасно.

В качестве заземления на даче лучше всего использовать заводские модульно-штыревые системы. Они компактны, надежны, могут устанавливаться на любом грунте.

Ввод кабеля и установка щитка

Для ввода в дачу самым надежным вариантом является прокладка силового кабеля в траншее на глубине не менее 80 см. Спуск со столба надо делать в металлическом гофре.

В траншее прокладывать в асбоцементной или пластиковой трубе. Воздушный способ прокладки неудобен из-за необходимости время от времени обрезать ветки деревьев касающихся кабеля.

Во время сильных ветров возможен обрыв линии.

В линиях электропередач используются алюминиевые провода, поэтому для снятия напряжения со столба потребуется тоже алюминиевый кабель.

Раньше энергетики позволяли прокладывать голый провод до трубостойки с изоляторами, а дальше можно было подсоединять кабелем к электросчетчику.

Теперь из-за хищений электроэнергии (энергетика тоже стала частной) они требуют прокладывать кабель со столба и до электросчетчика одним куском с последующим пломбированием места подключения к счетчику.

Щит электропроводки вместе со счетчиком и автоматами защиты надо расположить в доступном месте, лучше на входе в коридоре или отдельном помещении вместе с отопительной системой.

В любом случае электрощит должен находиться выше уровня земли на полметра. Рекомендуется устанавливать на такой высоте, чтобы было удобно осуществлять монтаж, и снимать показания со счетчика.

Сейчас в продаже много унифицированных электрощитков для подсоединения электропроводки. В них можно разместить счетчики с автоматами защиты от перенапряжений, устройства защитного отключения (УЗО) от токов утечки и шины заземления.

Расчет нагрузки

Чтобы сделать электропроводку на даче, сначала нужно определиться с нагрузками в каждом помещении. Для этого надо:

• начертить поэтажный план дачи с указанием мест расположения всех электроприборов постоянно или временно подключаемых к электросети;
• выбрать оптимальную точку ввода кабеля на дачу;
• выбрать место расположения главного электрощита (на большой даче иногда устанавливают отдельные электрощиты на каждый этаж;
• после этого считается мощность нагрузки по комнатам и типам приборов.

Для определения токов, протекающих по электропроводке необходимо мощность разделить на напряжение сети 220 В. Для удобства и минимизации расходов на провода и сопутствующие материалы необходимо разбить все электроприборы на группы по типам и расположению.

Обычно выделяется пара осветительных групп, две-три розеточных. Для гаража, бани, санузла выделяют отдельную группу.

Розетки в помещениях с повышенной влажностью подключаются через маломощный разделительный трансформатор.

Электропроводку желательно делать в двойной изоляции. Это необходимо для дополнительной защиты от поражения электрическим током.

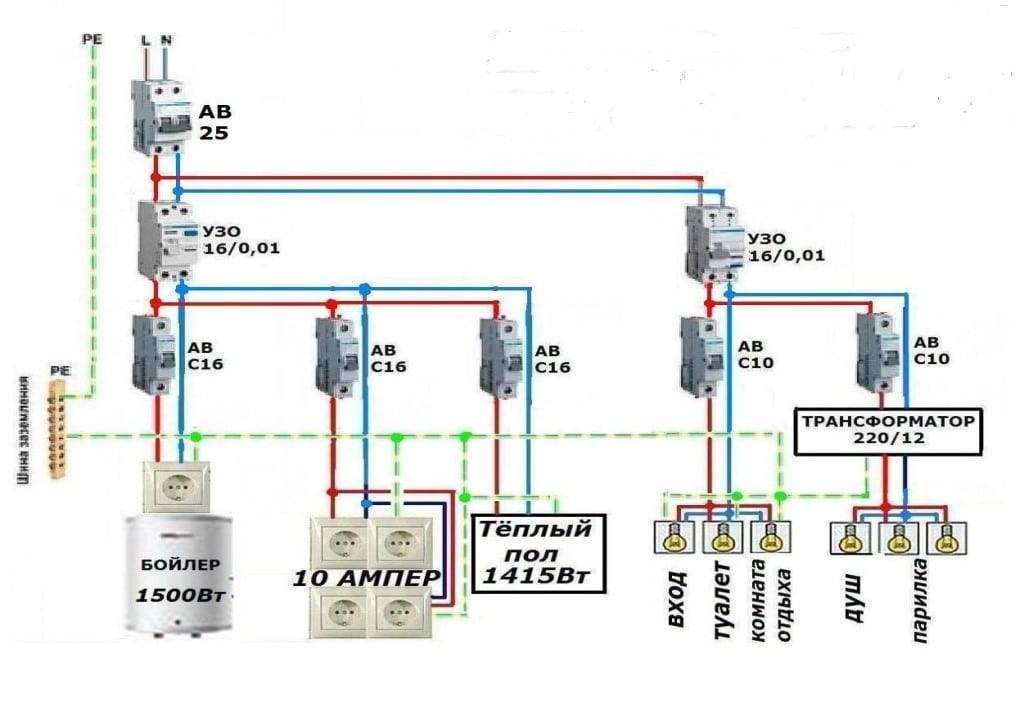

На основании плана и расчетов будет составлена схема проводки, которой надо строго придерживаться.

Безопасность

При вводе кабеля по воздуху необходимо предусмотреть надежное крепление для крюков с изоляторами. Ветровые и снеговые нагрузки на даче бывают значительными, это необходимо учесть для надежной работы электропроводки.

Кабель должен проходить вдали от ветвей деревьев. Сильно натягивать его нельзя. В случае большого расстояния дачи от линии электропередач может потребоваться установка дополнительного столба.

Заземление

Так как сельские электросети подвержены частым обрывам, то при обрыве нулевого провода на электроустановках может появиться опасное для жизни напряжение.

Это происходит потому, что используется четырехпроводная система электроснабжения с совмещенным нулевым и заземляющим проводом. Поэтому в случае попадания фазы на корпус бойлера, например, на нем окажется напряжение 220 В. При этом автомат защиты не сработает, так как проходящие через него токи будут находиться в пределах нормы.

При прикосновении к корпусу, человек будет поражен электротоком. Чтобы этого не происходило нужно вместе с электропроводкой установить на даче заземление и устройство защитного отключения, которое реагирует на токи утечки (разность токов по фазному и нулевому проводам).

УЗО

Для защиты от пожара на вводе необходимо поставить селективное (противопожарное) УЗО, которое защитит дачу от пожара вследствие повреждения изоляции электропроводки.

В дачном доме это весьма вероятно. Значение отключающего тока должно быть в три раза больше всех токов утечки электропроводки и подключенных приборов на даче.

Это же соотношение должно соблюдаться при установке УЗО на отдельные группы или несколько групп. Для правильного подключения производитель дает пошаговые инструкции и наносит схему с главными параметрами.

Автоматы защиты

После разбивки электропроводки на группы, необходимо на каждую из них установить автомат защиты от короткого замыкания и перегрузок. На осветительные группы обычно устанавливаются автоматы на 10-16 А, на розеточные 16-25 А.

На дачу затруднительно получить разрешение на потребление электричества более 5 кВт, этот предел был установлен с давних времен для сельских домов и поселковые сети были на них рассчитаны.

Поэтому будем исходить из этих же допусков. При такой нагрузке для электропроводки розеточных групп и прокладки кабеля между щитом и распределительными коробками достаточно медного провода сечением 2,5 мм². Для групп освещения подойдет кабель сечением 1,5 мм².

Прокладка проводов

Для наружной электропроводки предусмотрены специальные выключатели, розетки и распределительные коробки. Используйте на даче именно их.

В случае скрытой электропроводки рекомендуется кабель прокладывать в гофрированной пластиковой трубе. В дальнейшем это позволит без ущерба для интерьера заменить поврежденный провод.

В распределительных коробках соединения проводов надо делать через клеммную колодку, если позволяет размер, или в скрутку с использованием СИЗ.

Все контакты должны быть тщательно заизолированы. Если есть возможность можно и пропаять. Заземляющий провод необходимо подключать через болтовое соединение.

Автоматы защиты от перегрузок, как и выключатели освещения, устанавливаются на фазный провод.

При подключении розеток нужно проверить правильность подсоединения нулевого и заземляющего провода.

Проводка на даче своими руками тоже должна проводится с соблюдением всех правил устройства электроустановок и строительных норм. Кабель должен пролегать горизонтально или вертикально.

Подводка к выключателям производится сверху, к розеткам снизу. При прокладке сквозь стены дачи кабель электропроводки должен проходить через защитную трубу.

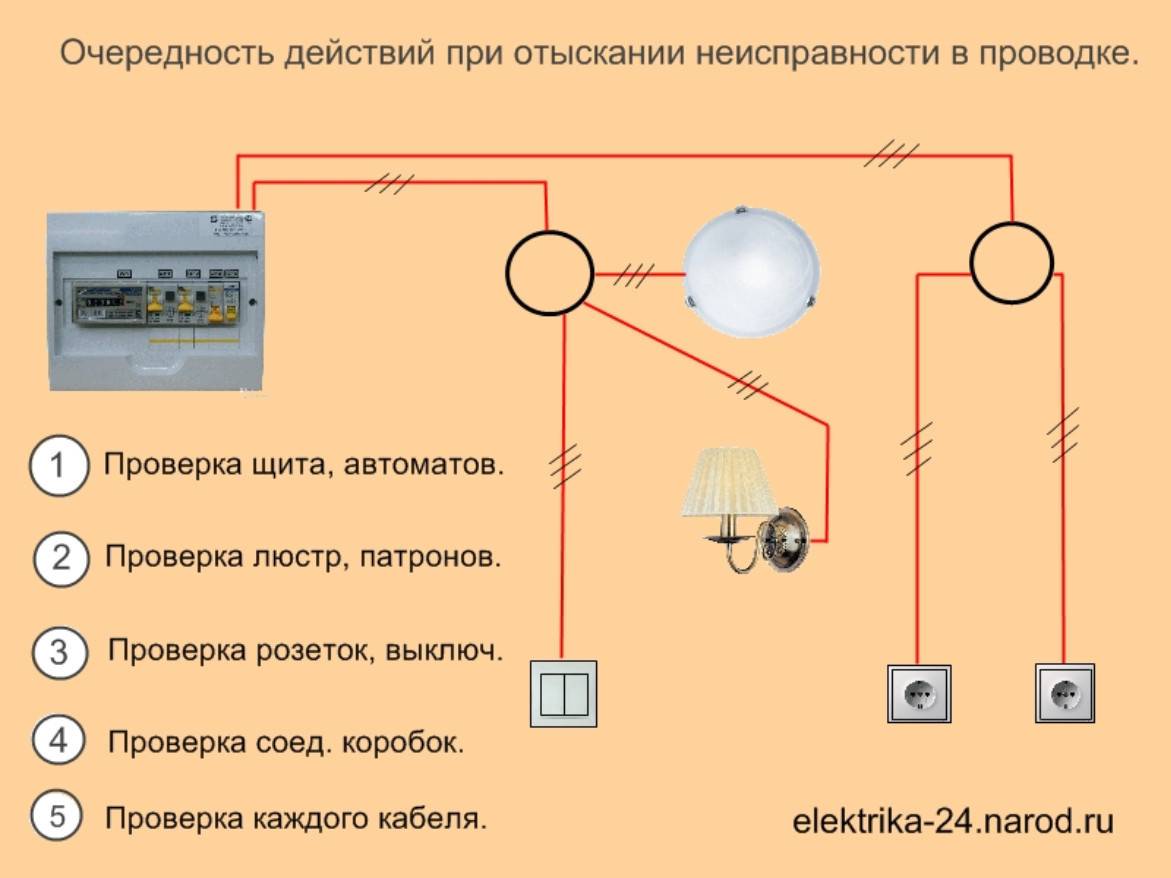

После окончания монтажа вся электропроводка проверяется на отсутствие короткого замыкания, с помощью мегометра определяется сопротивление изоляции.

Все работы по прокладке электропроводки не требуют высокой квалификации. Наиболее ответственные моменты, такие как прозвонка, можно поручить электрику.

Схема электропроводки должна быть изготовлена в нескольких экземплярах с указанием расстояний от пола, проемов, потолка и храниться с документами на дом и участок.

Электропроводка на даче своими руками – схемы и фото | Своими руками

Электропроводка в дачном доме должна быть безопасной, удобной и не портить внешний вид помещений, то есть по возможности — незаметной. Как выполнить все эти требования и не выйти за рамки скромного бюджета, рассказывает наш читатель и постоянный автор Сергей Бирюков.

Для проводки лучше использовать плоские кабели с двумя многожильными проводами в двойкой изоляции. Сечение проводов выбирать рекомендуется ю следующих соображений.

Считается, что провода сечением 1,5 и 2.5 мм² в бытовой электропроводке выдерживает ток до 15 и 25 А, что соответствует плотности тока 10 А/мм

2. Следовательно, через них можно подавать напряжение на потребители с мощностью 15 А – 220 В – 3.3 кВт и 25 А – 220 В -5.5 кВт. Сопротивление одиночного провода сечением 1 мм2 и длиной 1 м составляет 0.02 Ом.

Падение напряжения при умазанной плотности тока составит 0.4 В на каждый метр кабеля из двух проводов — не так много, но при длине линии 15 м (что более чем реально для подачи напряжения на второй этаж) составит 6 В, и это уже заметно.

Поэтому, если предполагается хотя бы иногда включать в розетку конвектор, утюг или электрочайник, до этой розетки напряжение следует подводить проводами сечением 2,5 мм’. Если же розетка нужна только для включения настольной лампы, телевизора или зарядных устройств, достаточно проводов сечением 0,5-0,75 мм². Провода такого же сечения можно использовать для подключения люстр и других осветительных приборов.

Примерная схема разводки для двухэтажного дома при трехфазном вводе приведена на схеме. Разводка начинается с трёхфазного автоматического предохранителя (автомата) QF1, затем идёт счётчик PI1. Автомат и счётчик по сегодняшним правилам устанавливают на уличном столбе, дальнейшие элементы электропроводки — уже в доме.

На схеме: устройство защитного отключения (УЗО) QF2. Формально оно не обязательно, но крайне желательно. Далее по схеме автоматы QF3 — 0F8, которые служат не только автоматамизащиты, но и выключателями, позволяющими отключать подачу электроэнергии в различные помещения.

При допустимой потребляемой мощности 5 кВт на фазу можно рекомендовать такое распределение фаз и автоматов по потребителям в доме. Самые мощные потребители —двухконфорочная электроплита на кухне вместе с микроволновой печью и электрочайником — подключены к фазе А и коммутируются автоматом QF3. К этой же цепи подключена розетка для холодильника. Той же фазой через автомат QF4 запитываются потребители в большой комнате на первом этаже, где установлена стальная дровяная печь со стеклянной дверкой. Сделано это из предположения, что электроплита на кухне и утюг в большой комнате одновременно включаться не будут, а при наличии дровяной печи использование конвектора будет минимальным.

К фазе В через автомат QF5 подключены два водонагревателя мощностью по 1,5 кВт — на кухне и в санузле плюс конвекторы в тех же помещениях. Эти конвекторы мощностью 1,5 и 1 к8т могут работать в паре при условии, что один из них будет работать на 50 % мощности. К этой же фазе через автомат QF6 проводами сечением 0,75 мм’ подключена розетка для подачи напряжения на постоянно включённые компрессоры автономной канализации, потребляющие около 60 Вт. Если в санузле зимой предполагается оставлять включённым конвектор мощностью 1 кВт. настроенный на поддержание температуры 5°С, для него следует предусмотреть отдельный автомат. Провода для его подключения могут иметь сечение 0,75 мм².

К фазе С через автоматы QF7 и QF8 подключены розетки во всех остальных комнатах. В них возможно подключение конвекторов общей мощностью до 5 кВт.

На второй этаж необходимо провести кабели от обоих автоматов. Это позволит при необходимости отключать часть проводки для проведения ремонта или доработки и иметь при этом освещение и возможность использования подключения удлинителя для других электроприборов.

---

Ссылка по теме: Как своими руками правильно сделать электропроводку в деревянном доме

---

При использовании газовой плиты все потребители на кухне можно питать от одной фазы и одного автомата, что упрощает разводку.

Здесь автоматы 0F1 — 0F8 и счетчик установлены в тамбуре рядом с входной дверью дома (фото 1). Там же установлена тройная розетка XS1, на которую выведены три фазы сети после УЗО. Это позволяет проверять напряжение каждой фазы и подключать удлинитель для работы, например, с газонокосилкой. При необходимости к этой розетке можно подключить и трёхфазный электродвигатель.

Для мощных потребителей в доме установлены розетки с заземляющими контактами, для маломощных — без заземления. Заземляющие контакты всех розеток соединены между собой и с заземлением, о котором будет сказано далее.

Разводка из тамбура проведена под потолком в холл на первом этаже, далее, также под потолком. — в комнаты первого этажа, на кухню и в санузел. Вдоль лестницы проводка проходит на второй этаж и там, также под потолком, введена в комнаты.

Во всех помещениях проводка в основном спущена к плинтусу, для осветительных приборов сделаны отводы и поставлены выключатели. Выключатели необходимо устанавливать в фазный провод. Это сделать не сложно, поскольку в кабелях провода различаются по цвету, причём один из проводов обычно белый. Можно, например, белые провода использовать как нулевые, цветные — как фазные.

Короба для проводов выпускают разного сечения, для разводки удобно использовать в основном 10 * 16 мм. В такой короб входят два кабеля 2 * 2.5 мм² и провод заземления 1 мм², при этом остается место для подпайки проводов ответвлений. Короба сечением 15 « 15 мм (в каждый входит три провода 2 х 2.5 мм и провод заземлений 1 мм²) потребовались лишь для начального участка разводки от установочной коробки со счётчиком и автоматами (фото 1 и 2), а также для подвода к автомату QFI входного медного кабеля сечением 4 * 4 мм² (тип кабеля — ВВГ 4 * 6) и соединения QF1 со счётчиком. Для того чтобы закрыть изгиб входного кабеля, использована монтажная коробка размерами 75 * 75 мм с ламинированием под сосну (фото 3).

Короба легко нарезаются тонким острым ножом. При установке коробов не следует прокладывать их перпендикулярно вагонке, вертикальные участки проводки лучше привязывать н наличникам дверей или к вертикальным угловым декоративным уголкам (фото 4 и S). Розетки с заземлением для мощных потребителей удобно устанавливать вплотную к плинтусу, а для настольных ламп и зарядных устройств — чуть выше уровня стола.

Для крепления коробов лучше заранее насверлить в них отверстия 0 2,5 мм с шагом 40 см и использовать саморезы 0 3 мм и длиной 25 мм. Отверстия можно и не сверлить, но с ними удобнее Для перехода на потолок в потолочном плинтусе следует вырезать неглубокий паз для провода и прикрыть его пластинкой, вырезанной из крышки короба (фото 2). Пластинку надо закрепить каплей любого клея. В узких местах, где все необходимые кабели не умещаются в один короб, лучше не переходить на короб большего размера, а установить два короба рядом (фото 6).

---

Читайте также: Как правильно сделать электропроводку в доме своими руками

---

При плотном заполнении коробов иногда трудно изогнуть кабели при проходе углов, в этом случае можно в месте изгиба снять наружную изоляцию.

Розетки с заземлением для наружной проводки выглядят довольно громоздко, поэтому можно устанавливать розетки для скрытой проводки. Для этого нужно подобрать их с высоким бортиком — таким, чтобы к ним хорошо подходил короб высотой 10 мм. В вагонке следует металлической коронкой высверлить гнездо 0 68 мм, в него вставить стандартный пластмассовый подрозетник для монтажа на сухую штукатурку. На фото 7 показан светорегулятор (диммер) для скрытой проводки, установленный в разрыв подводки бра. На фото 8 — розетка на кухне для подключения посудомоечной машины.

На кухне и в санузле для включения и выключения мощных потребителей (водонагреватели, насос в колодце) удобно использовать те же автоматы (фото 9).

Для подключения люстр, в которых возможно включение ламп группами — например, одной, двух или трех, к ним необходимо подвести три провода. Опыт показал, что плоские трёхпроводные кабели в двойной изоляции очень неудобны для этой цели, поскольку плохо изгибаются при проходе углов, и проводники в них плохо разъединяются. Лучше использовать двухпроводные плоские кабели сечением 0,5-0,75 мм и одиночные провода такого же сечения.

Устройство защитного отключения на даче

Несколько слов об устройстве защитного отключения (УЗО), которое крайне необходимо для безопасного пользования электроприборами. Если бы УЗО устанавливалось всегда, оно сберегла бы много жизней. Опасность для человека представляет прикосновение н оголенному фазному проводу сети или металлическому корпусу электроприбора, случайно соединившемуся с фазным проводом. Для того чтобы защитить человека при случайном попадании фазы на корпус прибора, этот корпус нужно заземлить.

В результате при замыкании фазы на корпус должен потечь ток. достаточный для срабатывания предохранителя (автомата) в этой фазе. Если автомат рассчитан на рабочий тон 25 А, он срабатывает при тоне, примерно в два раза большем, то есть порядка 50 А. Это означает, что сопротивление заземления должно быть не более 220 В / 50 А = 4 Ом, примерно такая норма — 4 Ом и записана во всех руководящих документах. Сделать на даче заземление с таким сопротивлением — задача довольно сложная, иногда невозможная, поэтому обычно холодильники и электроплиты не заземляют.

При появлении УЗО задача значительно упростилась. Эти устройства срабаты- при токах утечки фазного провода на провод заземления или грунт величиной 30 мА, поэтому реальные требования к заземлению заметно снижаются. Можно, например, в качестве заземления использовать металлический корпус насоса, опушенного в воду колодца. Таким образом, достаточно соединить между собой контакты заземления всех розеток дома, включая розетку для подключения погружного насоса.

Главное же достоинство УЗО — защита человека от прикосновения к фазному проводу. Даже если при этом человек сюит на мокром грунте, сработавшее УЗО быстро отключит сеть, и удар тока не будет смертельным. Единственное, от чего не защитит никакой автомат, это если человен, стоя на сухом полу, коснётся одной рукой нулевого провода, а другой — фазного.

Использование УЗО позволяет уменьшить сечение заземляющих проводов. Без него сопротивление этих проводов входило в сопротивление заземления (норма указана выше — Д Ом), необходимо было использовать их с сечением по крайней мере 2,5 мм². Для проводки с УЗО сопротивление заземления некритично, можно устанавливать провода минимального сечения — от 0,75 мм².

В настоящее время выпускаются так называемые дифференциальные автоматы — объединение обычного автомата защиты от перегрузки и УЗО. Дифференциальный автомат можно было бы применить вместо входного автомата QF1 и УЗО, но это не очень удобно, поскольку при срабатывании УЗО (что иногда случается) придётся выходить за пределы участка.

Рабочий ток входного автомата QFI определяется допустимой мощностью, разрешенной в садовом товариществе, а рабочие токи остальных автоматов должны быть равными максимально потребпяемым по их цепям токам или превышать их. Выбор определяется ближайшим большим стандартным тоном автоматов — это 6,3. 10,16, 25 А. Существуют автоматы на большие гони, но они едва ли здесь применимы.

В установочной коробке (фото 1) необходимо соединить между собой довольно много нулевых проводников, для чего используется специальная шина — латунный брусок с отверстиями и зажимными винтами. Такой же шиной соединяются между собой жёлто-зелёные провода заземления.

Если к дому можно подвести только однофазную сеть, схема упрощается. Входной автомат QF1. счётчик РП и УЗО QF2 устанавливают однофазными, далее все автоматы подключаются своими левыми по схеме выводами к этой единственной фазе.

Если предполагается использование спутниковой антенны, установите заранее те же короба 10 * 16 мм от места расположения телевизора до антенны (можно параллельно сетевым проводам), внешний вид помещений не будет испорчен прокладной кабеля.

---

Читайте также: Как проводить открытую электропроводку – правильный монтаж и советы

---

Расчёт сечения проводов для дачной электропроводки

Одна из основных характеристик провода — сечение, которое измеряется в квадратных миллиметрах (мм:). Профессиональные строители и электрики говорят: в квадратах. Каждый квадрат медного провода способен пропустить ток 10 А без критического перегрева. Квадрат алюминиевого провода пропускает меньше — всего 4 А.

Это значит, что, если электроприбор (потребитель) потребляет мощность равную 3 кВт (3 000 Ватт), то при напряжении 220 В сила тона будет равна 3 000/220 = 13.W А, и для его литания достаточно подвести к нему электричество медным проводом сечением 13,64/10 = 1.366 квадрата. Чтобы провод не работал на грани своей пропускной способности, дадим ему полуторный запас, то есть умножим это значение на 1,5. Получим 2,019 квадрата.

И теперь подберём ближайший провод стандартного сечения. Значит, к потребителю следует прокладывать медный провод сечением 2 мм². При этом использовать провод большего сечения можно, а вот меньшего — недопустимо! В свою очередь проводка алюминиевым проводом будет в 2,5 раза толще, то есть 5 мм².

Надо отметить, что в редакцию поступают письма читателей о несоответствии сечения проводов маркировке. Проверить сечение можно, измерив диаметр провода или жилы штангенциркулем. Данные соответствия сечения и диаметра приведены в таблице. При расчёте учитывайте количество жил провода.

Расчет сечения проводов для электропровродки

Сечение провода, мм2	Диаметр провода (не меньше), мм
0,25	0,55
0,50	0,77
0,75	0,95
1,25	1,22
1,50	1,34
2,00	1,55
2,25	1,64
2,50	1,73
3,00	1,89
4,00	2,19
5,00	2,45

---

Ссылка по теме: Как отремонтировать электропроводку своими руками

---

Электропроводка в частном доме и на даче своими руками – фото

© С. Бирюков, Москва

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Электропроводка на даче – ищем простое решение + Видео

Когда заканчивается строительство садового домика или основательного коттеджа на загородном участке, в его окнах еще не скоро загорится свет, если не протянута электропроводка на даче.

Какого типа электропроводка удобнее на даче?

Когда речь заходит о типах прокладываемой сети, в недоумении остаются лишь те, кто не знает, что разводка электрических кабелей может быть скрытой, наружной и даже съемной. Первый вариант прокладывается внутри стен и перекрытий и легок в исполнении при наличии полостей, например, в каркасном доме, но для обеспечения пожарной безопасности следует использовать кабельные каналы. Бетонные стены требуют штробления для скрытой укладки проводов, что доступно далеко не всем.

Наружная электропроводка на даче своими руками изготавливается не в пример проще, поскольку все кабели нужно тянуть непосредственно по поверхности стен и потолка. Причем для того, чтобы сеть не портила внешний вид помещения, ее достаточно уложить в специальные короба, закрепленные на стенах. Либо, что тоже вполне допускается, использовать керамические изоляторы для закрепления проводов, особенно если стены в доме деревянные. Такой вариант удобен тогда, когда нет необходимости создавать определенный стиль дизайна в помещениях, и хочется просто быстро обеспечить себя удобствами.

Узнайте, как своими руками сделать всю электрику дома и в квартире.

При нечастом посещении загородного участка хозяева чаще всего беспокоятся о сохранности всего, что создает комфорт, сюда можно отнести и кабели, особенно если они медные. Собиратели цветных металлов вполне могут покуситься на наружную проводку, представляющую для них известную ценность. В связи с этим возникает необходимость во временной разводке или, иначе говоря, съемной. Основные требования к ней – быстрая протяжка и не занимающий длительного времени демонтаж. Съемная проводка в доме может создать некоторые неудобства при эксплуатации, зато ее легко свернуть и уложить в багажник автомобиля, либо запереть в погреб.

Для освещения придомовой территории возможны два варианта, если не принимать во внимание солнечные батареи: постоянная или съемная разводка. Первый тип может быть протянут как под землей, так и по воздуху с использованием опор, первый способ основательнее, а второй быстрее и удобнее для осмотра и ремонта. Самый простой вариант – переносной патрон на длинном проводе и удлинитель с тройником для подключения бытовых приборов. Достаточно иметь розетку на веранде, чтобы без труда осветить площадку перед домом, где можно поставить стол со стульями и поужинать на свежем воздухе.

Как провести электроэнергию на дачу?

Изначально у большинства горожан, пожелавших стать землевладельцами с небольшими затратами, в наличии имеется только приобретенный неблагоустроенный участок, на котором нет даже выгребной ямы под туалет. Можно покупать землю с отстроенным коттеджем, но тогда у вас вряд ли возникнет вопрос о его энергоснабжении, поскольку электропроводка в дачном доме, скорее всего, уже будет проведена. Поэтому остановимся на варианте незастроенного участка.

В дачном поселке обычно всегда имеется распределительная подстанция, она же – трансформаторная будка, однако просто так к ней подсоединиться нельзя. Необходимо подать заявление в местный управляющий орган или ближайшую организацию, занимающуюся электроснабжением. Вдоль участков тянется ряд столбов ЛЭП, иногда линия бывает подземной, что создает определенные неудобства при подключении к ней. Когда получено разрешение на подсоединение к трансформатору, одновременно владелец участка получает технические условия (ТУ), согласно которым должен выполняться монтаж электропроводки на даче.

Если их не соблюдать, обращение в страховые компании после любого ЧП в дачном поселке может оказаться бесперспективным, придираться будут к самым незначительным нарушениям ТУ. Далее на границе участка недалеко от ЛЭП устанавливается вводно-распределительное устройство (ВРУ), в металлическом шкафу или небольшой постройке. В минимальный комплект входит рубильник для обесточивания всей разводки на территории участка, в том числе и в доме, а также предохранители для автоматического обесточивания при пиковом скачке энергии.

Могут использоваться дифференциальные автоматические переключатели, либо устройство защитного отключения (УЗО). Когда ВРУ собрано, к нему подключают электросеть, смонтированную по рассчитанной проектной организацией схеме, которая утверждается Госэнергонадзором, предоставляющей электричество компанией и Энергосбытом.

Что должна охватить электропроводка на дачном участке?

Когда планируется электропроводка дачного домика и участка к последующему подключению в распределительный щит, следует учесть все потребляющие электричество бытовые приборы, источники света, станки. Подумайте, что может понадобиться в будущем, возможно, в мастерской не хватает какого-нибудь подключающегося к сети инструмента, и вы его впоследствии приобретете – он тоже должен быть учтен заранее. Желательно точно определить, сколько бытовых приборов может включаться одновременно, для получения суммарного расхода электроэнергии, это нужно для того, чтобы заранее решить, сколько фаз подводить к участку.

Если расход электричества не превышает 4 кВт/час, достаточно одного линейного провода от ЛЭП, что будет соответствовать одной фазе.

Помимо розеток и люстр в доме, наряду с другими потребителями, нужно заранее определить, куда тянуть провода на участке. Как правило, в подключении к сети нуждаются фонари вдоль дорожек и при входе на участок, также необходимо сделать разводку к туалету и к бане, если таковая имеется. Электропроводка на дачном участке должна охватить сарай для инструментов, если он находится далеко от дома, гараж и мастерскую. При наличии в последней станков, однофазной схемой вам не обойтись, понадобится четыре провода, один из которых будет нулевой и три – линейных.

Электропроводка в частном доме – что может быть проще?

Давайте рассмотрим самый простой вариант для монтажа в загородном доме – попробуем сделать съемную электропроводку на даче. Чтобы облегчить себе задачу и не вешать розетки с патронами на вбитые в стену крюки, что может окончиться повреждением перечисленных электроустановочных устройств, готовим для них общую платформу. Инструменты понадобятся самые распространенные: две отвертки («плюс» и «минус»), плоскогубцы, бокорезы, строительный нож.

На прямоугольный щит из фанеры крепим в следующей последовательности сверху вниз: настенный патрон, включатель, розетку. Последовательно соединяем включатель с патроном, розетку подключаем к сети отдельно. Изготовив несколько таких щитов по количеству комнат, крепим их на стены, в гостиной – над обеденным столом, на кухне – в районе разделочной поверхности, в спальне – ближе к кровати, чтобы можно было дотянуться рукой до включателя. Устанавливаем лампочки необходимой мощности, в комнате отдыха можно не слишком яркую, и закрываем плафонами.

Соединяем все щитки парой многожильных медных проводов, желательно в двойной изоляции, они долговечнее, хоть и достаточно дороги. Кабели пропускаем по закрепленным на стенах петлям из тонкой жести, каждая из которых фиксируется двумя шурупами или одним, проходящим сквозь оба конца полоски металла. На развилках проводов устанавливаем распределительные коробки, от них тянем кабель к счетчику.

Оцените статью: Поделитесь с друзьями!

Электропроводка на даче: самостоятельный монтаж

Оглавление:
Электропроводка на даче: основные компоненты
Электропроводка в дачном доме: открытая или закрытая
Разводка электропроводки на даче: тонкости монтажа

Дача современного человека мало чем отличается от обычной городской квартиры или частного дома – что в тех, что в других человек активно пользуется электрическими приборами. Можно даже сказать больше – мощности используемых на дачном участке потребителей электроэнергии зачастую практически ничем не уступают. Отсюда напрашивается элементарно простой вывод – электропроводка на даче является точно такой же технически сложной системой, как и в городе. Недооценивать этот момент не стоит – он чреват пожарами и прочими негативными последствиями, которые становятся следствием халатного отношения к монтажу электропроводки. В этой статье вместе с сайтом moyadacha.org мы разберемся с тонкостями и нюансами изготовления дачной проводки своими руками.

Электропроводка на даче: основные компоненты

Раз уж мы определились с тем, что решение вопроса, как сделать разводку электропроводки на даче, мало чем отличается от монтажа электрической цепи в жилом доме или квартире, значит и компоненты этих систем будут одинаковыми. По сути, все, что вы видите у себя дома, будет устанавливаться на даче.

1. Провода. Их понадобится как минимум два типа – кабели сечением 2,5 квадрата и 1,5 квадрата. Первые используются для электроснабжения потребителей высокой мощности (насосы, бойлеры, различные нагреватели), а вторые – для питания маломощных электроприборов (в основном это освещение).
2. Коробка-подрозетник. У этих изделий назначение одно – в них монтируются розетки и выключатели. Они будут без надобности, если вы решите делать проводку открытого типа.
3. Коробка распределительная. Она необходима для коммутации проводов в каждом отдельно взятом помещении – где есть разветвление кабелей, там и устанавливается распределительная коробка. Как наружная, так и скрытая электропроводка на даче своими руками однозначно потребуют от вас установки этого элемента.
4. Автоматические выключатели. Это в первую очередь защита от короткого замыкания – их понадобится пара или один двойной автомат. В его задачи входит защита электрического счетчика от перенагрузки. Кроме того, их используют для обесточивания проводки в случае ремонта.
5. Розетки, выключатели, патроны (осветительные приборы). Тут вопросов вообще возникать не должно – единственное, что здесь нужно знать, это то, что розетки бывают разными и могут быть рассчитаны на различную силу тока. Лучше выбирать те, что мощнее – слабые розетки при подключении в них мощных потребителей начинают плавиться.

   Монтаж электропроводки на даче своими руками фото

Как правило, описанными выше основными компонентами электрической проводки дело не обходится – понадобится еще много всевозможных мелочей, которые нельзя не учитывать, задаваясь вопросом, как сделать электропроводку на даче своими руками? В частности, это всевозможные инструменты, изоляционная лента, клеммы, различные элементы защиты типа УЗО и, если речь идет об открытой проводке, то кабель каналы и все, что им причитается.

С основами изготовления дачной проводки вы можете ознакомиться в приложенном видео ролике.

Электропроводка в дачном доме: открытая или закрытая

Основное различие между скрытой и открытой электрической проводкой заключается в двух моментах – эстетический внешний вид помещений и легкость монтажа. В первом проигрывает открытая проводка, а во втором скрытая. Кроме этих нюансов, существуют и другие моменты, способные повлиять на выбор той или иной электропроводки на даче.

1. Безопасность эксплуатации. Во всех отношениях скрытая электрическая проводка более безопасна, чем открытая – единственный момент, который опровергает это утверждение, заключается в том, что со временем человек забывает, где проложены провода и, вешая на стену ту же картину, забивает гвоздь именно в провод. Чтобы такого не происходило, проводку нужно прокладывать с учетом определенных требований – тянуть ее нужно под потолком или над полом, а к розеткам или выключателям подводить строго вертикально. При такой постановке вопроса, вы никогда не нарушите кабель гвоздем или еще чем-либо.
2. Ремонтопригодность. Если что-то случится со скрытой электропроводкой, то отремонтировать ее, не вскрывая стен и не нарушая отделку, практически невозможно. Другое дело – открытая проводка, которая «лежит» как на ладони, и все проблемы с ней находятся на поверхности – вскрыли аккуратно кабель канал и получили доступ к проводам.
3. Возможность модернизации. В любое время, опять же, не прибегая к нарушениям отделки, можно добавить розетки, выключатели и любые осветительные приборы.

   Электропроводка на даче фото

Теперь делайте выводы. В принципе, они не такие уж и сложные – благодаря таким возможностям, как ремонтопригодность и возможность практически до бесконечности увеличивать количество точек, открытая электропроводка получила распространение не только в дачном строительстве, но и при оборудовании офисных помещений. Вы, конечно, вольны иметь свое мнение, но практика указывает именно на проводку открытого типа – тем более ее монтаж осуществляется с меньшими трудозатратами, что является еще одним неоспоримым преимуществом, указывающим на выбор в пользу монтажа открытой электропроводки в дачном доме своими руками. Именно его мы и рассмотрим дальше.

Разводка электропроводки на даче: тонкости монтажа

Не будем ходить вокруг да около, а перейдем прямо к делу и рассмотрим монтаж электропроводки на даче своими руками в виде определенной последовательности работ.

1. Составление проекта. На бумаге его делать совсем не нужно – это дело надо оставить инженерам и прочим любителям бумажной волокиты. Все, что здесь понадобится сделать, это просто определиться с местом установки розеток, выключателей и осветительных приборов. Просто ходим по комнатам и рисуем на стенке кружочки, в которых ставим буковки, соответствующие тому или иному прибору. К примеру, там, где розетка, в кружочке пишем букву «Р», а там, где выключатель, букву «В».
2. На следующем этапе в отмеченных местах монтируем розетки, выключатели или осветительные приборы. Следует понимать, что их монтаж осуществляется не полностью – на этой стадии решения вопроса, как провести электропроводку на даче своими руками, их нужно просто закрепить в отведенном для них месте.

   Как сделать электропроводку на даче своими руками фото

3. Дальше следует позаботиться об установке коммутационных коробок. Выше мы уже говорили о том, что от розеток и выключателей провод нужно прокладывать строго вертикально – так вот, коммутационные коробки следует монтировать под потолком или над полом как раз напротив них. Исключением являются только последние в цепи розетки – над ними коммутационная коробка не требуется. Также в коммутации проводов возникает необходимость и в том случае, если в одном помещении будет прокладываться не одна, а две и более ветки проводов.
4. Установка кабель каналов. Здесь все достаточно просто – они прибиваются или прикручиваются к стене в тех местах, где будет прокладываться провод. По сути, здесь нужно будет только правильно соединить дорожками из кабель каналов розетки, выключатели и коммутационные коробки.
5. Когда будет покончено с кабель каналами в каждой отдельно взятой комнате – они сводятся в единую распределительную коробку, откуда отдельным кабель каналом прокладывается дорожка к электрическому счетчику, а вернее к распределительному щитку, в котором располагаются автоматические выключатели.

   Электропроводка в дачном доме фото

6. Следующим этапом работ, который предусматривает решение вопроса, как сделать электрическую проводку на даче, является прокладка провода. Здесь сказать можно только одно – если вы смогли проложить кабель каналы, то наверняка в вашей голове уже нарисовалась и электрическая схема дачной проводки. А это означает только одно – проложить провода для вас не составит никакого труда.

Завершающим этапом работ является подключение розеток, выключателей, коммутация проводов в распаечных коробках и установка осветительных приборов. Дело это несложное и в большинстве случаев выполняется по ходу прокладки проводов – так более удобно. Не придется потом разбираться с вопросом, какой кабель и для чего предназначен?

И в заключение темы, электропроводка на даче, скажу несколько слов о некоторых нюансах, не учитывать которые, как говорится, будет себе дороже. Во-первых, это правильная коммутация проводов – простой скруткой здесь лучше не ограничиваться. Соединение проводов лучше пропаивать – в крайнем случае нужно делать длинные скрутки и затягивать их как можно туже. Во-вторых, это подключение клемм, которыми обычно оборудуются все розетки, выключатели и осветительные приборы – их винты нужно зажимать очень туго. Следует понимать, что плохой контакт практически всегда становится причиной пожара.

Электрика на даче своими руками

Начало очередного дачного сезона начинается по-разному, у кого-то с просмотра цен на рассаду, у кого-то с планов отдыха на выходные, а у кого-то традиционно с составления сметы ремонта ведь недостроенные дачные постройки в первый года новым строительством не назовешь. И если наклейка отсыревших обоев или замена перегоревшей лампочки в коридоре  дело нескольких минут, то вот правильно смонтировать электричество на даче – целая проблема. Хотя с другой стороны, кому как не хозяину дачи заняться и сделать все по уму, так чтобы было удобно пользоваться электроприборами, чтобы точек установки розеток хватало на всех потребителей, чтобы при работе на участке подключение было на улице и не нужно было отключать холодильник и протягивать электрический удлинитель.

Электропроводка дачи – принципы и особенности проектирования

Рассматривая задачу сделать монтаж электрической сети отдельно взятой дачи с условием подключения к местной линии или же модернизировать уже существующую систему в дачном доме  реальнее и проще составить план поэтапного решения данной проблемы.

Начальным этапом в таких ситуациях всегда выступает этап планирования. Для правильного решения технической стороны задачи понадобится минимальные знания и немного воображения.

Далее, следует этап подготовки, ведь сделать электричество на даче своими руками без достаточного количества  электрического кабеля, электротехнической фурнитуры, приборов защиты и контроля, и конечно устройства безопасности попросту не получится. Проводка на даче, в особенности если это небольшой домик на 2-3 комнаты с совмещенным санузлом и перспективой периодического проживания только летом должна оборудоваться сразу и в полном объеме. Ведь каждый последующий этап модернизации схемы только ухудшает положение и усложняет схему прокладки проводов.

Практический этап, когда электропроводка на даче своими руками монтируется от начала и до финального подключения представителями энергокомпании к линии электроснабжения. И хотя это самый длительный и трудоемкий этап работы, но он при правильно составленным проекте, и наличии всех материалов может занять относительно немного времени, тем более что современные материалы и технологии позволяют действительно все делать своими руками, без посторонней помощи.

Приступая к работе, нелишне вспомнить и принципы, на которых разрабатываются  схемы прокладки электропроводки здания. Для дачи, как отдельного строения, оснащенного отдельным электросчетчиком и имеющим потребителей электроэнергии различной мощности такими принципами могут быть:

• Безопасность – проводка на даче должна быть безопасной, спроектированной и смонтированной по всем правилам;
• Простота – схема, собранная своими руками должна быть проста и понятна не только электрику-профессионалу, но и обыкновенному человеку, ведь когда потребуется отключить всю схему электроснабжения здания это должен сделать любой;
• Надежность – даже если электропроводка на даче собрана по индивидуальной схеме и своими руками, она должна быть надежной и обеспечивать работу даже при кратковременных перегрузках.

Рабочий проект схемы электропроводки дачи

Разработка проекта схемы электроснабжения дачи может иметь разные методы и подходы, но самым простым и надежным методом просчитать и получить исходные данные выступает составления рабочей схемы, в котором будет указана не только электропроводка на даче, но и размещение основных потребителей электричества.

 Основными исходными данными для составления рабочей схемы проекта выступает план дома с точностью до сантиметра и данные об электроприборах, планируемых для подключения.

План здания можно скопировать как с проекта строительства, так и сняв своими руками все размеры с помещений дачи. Точность измерения должна быть соблюдена максимально точно, ведь при расчете потребности, например, в электрическом кабеле ошибка в 2-3 см в конечном итоге может обернуться нехваткой 2-3 метров кабеля.

Учет потребителей электричества, в особенности таких крупных, как микроволновая печь, варочная поверхность, бойлер или электрический конвектор позволят обеспечить приобретение необходимого номинала электрических кабелей, приборов защиты, розеток и выключателей.

Учитывая то, что электропроводка на даче как и в любом частном доме монтируется с соблюдением правил устройств электроустановок, то в графической части необходимо учесть и высоту комнат, уровень пола в комнатах, размеры окон и дверных проемов, толщину простенков и  материал стен.

При расчете данных чтобы электропроводка на даче отвечала всем потребностям нормального отдыха, берутся во внимание:

• Для стандартного освещения берется 1-2 точки подключения приборов освещения на комнату;
• Для кухни может быть предусмотрено 2-3 точечных светильника;
• Электричество на даче для крупных потребителей, установленных стационарно таких как бойлер, плита, стиральная машина  должно подаваться по выделенным индивидуальным линиям;
• Электропроводка для каждодневных нужд прокладывается из расчета по 1 розетке на каждую стену помещения.

Дополнительно электричество на даче рекомендуется предусмотреть и для наружного освещения и для подключения инструмента для работы на приусадебном участке.

Ну и, конечно, самое главное, распределительный щит. Электропроводка на даче, а если учесть все точки подключения, как системы освещения, так и электропроводки для электроприборов имен те слишком большое количество направлений и потребителей. Однако, даже такие скромные параметры схемы электроснабжения требуют чтобы проводка на даче обеспечивалась надежной системой безопасности. Именно поэтому оптимальным способом обеспечить безопасность электропроводки выступает установка распределительного щита с монтажом на нем необходимого количества автоматических выключателей, понижающего трансформатора, устройства защиты электроприборов и конечно электрического счетчика.

Сам рабочий проект оформляется графически на листе бумаги, при этом рекомендуется сделать еще и рабочую копию, которую можно использовать непосредственно при проведении работ по прокладке электропроводки.

Расчет потребления электричества

Проводка на даче, особенно если она прокладывается с перспективой подключения к ней таких мощных потребителей, как электроконвектор, плита или бойлер должна обеспечивать надежную и бесперебойную работу этих приборов, не допуская перегрузки электросети. Правильно подобранный для монтажа провод, розетка, рассчитанная на большую силу тока и автоматический выключатель должны обеспечивать работу приборов и к тому же дополнительный запас мощности.

Электропроводка на даче во избежание аварийных ситуаций должна быть выполнена из одного типа проводов. Материал проводников должен быть идентичен и не вызывать в местах скруток окисления, образования излишней теплоты, создания угрозы возникновения короткого замыкания и возгорания. Основной ошибкой при монтаже выступает соединение алюминиевого и медного проводов, что в конечном итоге при постоянной подаче электричества приводит к аварийным ситуациям.

Для подключения магистральных направлений рекомендуется применять медный или алюминиевый провод с двойной изоляцией проводников. Для линии освещения рекомендуется применение проводов сечением 1,5-2 мм, а для подключения розеток сечение проводов электропроводки должно быть не менее 2 мм.

Для индивидуальных потребителей рекомендуется все-таки устанавливать электропроводку с определенным запасом. Арифметика здесь довольно проста, на каждый 1 кВт потребляемой мощности электроприбора подбирать проводник сечением в 1,75-2 мм, и хотя электрики советуют ограничиться формулой 1 кВт=1 мм2, но лучше перестраховаться и сделать дополнительный запас.

Расчет силы тока, а такой расчет необходим для установки приборов защиты в обязательном порядке проводится как для всех потребителей, так и для наиболее важных направлений. Сила тока определяется по формуле «сумма потребляемой мощности всех приборов / напряжение в сети» в результате получается цифра, на которую необходимо ориентироваться при покупке необходимых аксессуаров. Для суммарной силы тока всех потребителей необходим самый мощный автоматический выключатель, а вот для индивидуальных достаточно и номинала в 5-10 ампер.

Прокладка электропроводки

 Проводка на даче рекомендуется к монтажу в двух основных вариантах в открытом виде и внутренней проводки в стену. Для открытой проводки используются специальные монтажные короба, в которые устанавливаются электрические кабели.

Порядок монтажа такого вида проводки своими руками довольно прост:

• От распределительного щита по разметке устанавливаются защитные короба к распределительным узлам;
• От распределительных узлов монтируются к местам установки потребителей короба соответствующего размера;
• По установленным коробам прокладывается электропроводка к распределительным узлам;
• Устанавливаются фурнитура – розетки, выключатели, проверяется правильность подключения и проводится соединение сростков и изоляция соединений;
• Проверяется работоспособность схемы;
• Провода окончательно крепятся и закрываются заглушками наружные короба.

Внутренняя проводка на даче при монтаже ее своими руками рекомендуется к установке в специальных гофрированных рукавах. Особенность установки таких рукавов зависит от материала стен – для деревянной постройки применяются металлические гофрированные рукава, а вот для прокладки в стенах из кирпича или другого негорючего материала рекомендуется установка пластикового рукава.

Также как и для рукавов, для других элементов, таких как монтажные коробки под розетки и выключатели, распределительные коробки рекомендуется подбирать в соответствии с материалом стен здания.

Проводка на даче в варианте скрытого монтажа оборудуется по несколько иной технологии. При проведении работ своими руками рекомендуется использовать электроинструмент, так будет существенно ускорен темп работ. Сначала в стенах вырезаются каналы для прокладки гофры. Также как и с открытой проводкой рекомендуется начинать работы от распределительного щита – прочертить линии и определить места переходов через простенки.

При помощи штробореза, болгарки или перфоратора необходимо проштробить стены. Если работы проводятся своими руками, то лучше начать с устройства отверстий в простенках, так будет легче ориентироваться по трассам прокладки кабелей. Для подключения электроинструмента к электричеству через временный распределительный щит, рекомендуется использовать удлинитель с несколькими гнездами для подключения инструмента.

Перед установкой гофры в нее протягивается кабель. На этом этапе в обязательном порядке рекомендуется, чтобы каждый рукав был подписан, так можно избежать путаницы при подключении электричества.

Вводы в соединительные коробки и закрепление в монтажных планках своими руками делается, согласно схеме соединения проводов. Установка соединительных коробок рекомендуется сначала на винты, а после подключения всех линий и на раствор или шпаклевку. При этом подключение к электричеству собранной схемы проводится только после окончательного высыхания раствора.
Сборка всей схемы на распределительном щите проводится в следующем порядке:

• Устанавливаются монтажные планки;
• Устанавливаются автоматические выключатели;
• Устанавливается электрический счетчик;
• Монтируется трансформатор для питания освещения в ванной и подвале;
• Подключаются проводники к монтажным планкам и выключателям;
• Собранная схема соединяется с защитным заземлением;
• Выводится провода на общий рубильник и подключаются к счетчику.

Все эти работы могут выполняться своими руками, а вот подключение счетчика к электричеству  воздушной линии лучше делегировать электрику компании.

Полностью собранная проводка на даче своими руками при подключении к стационарной сети в обязательном порядке должна быть проверена профессиональными электриками, лишь в таком случае можно рассчитывать, что электричество на даче не принесет вреда.



Проводка в доме своими руками

При работе с электричеством крайне важно соблюдать ряд правил и предосторожностей, так как электрический ток способен нанести вред здоровью и жизни человека. Именно потому монтируя проводку в доме своими руками, важно помнить о них и хорошо представлять особенности обращения с токопроводящими устройствами.

Основы техники безопасности

Выбирайте медные провода

1. При проведении любых работ, связанных с электричеством, важно перед началом отключить электропитание в помещении.
2. Клемма для соединения медного и алюминиевого провода в случае необходимости Выбирая новые провода, обращайте внимание на то, что все провода должны быть из меди с двойной изоляцией для защиты. Если в доме где-то сохранились участки проводки из алюминия, их лучше сразу заменить. Соединение алюминиевых элементов с медными со временем может привести к короткому замыканию и плавлению.
3. При установке счетчика нужно выбирать место при входе для безопасности дальнейших работ. Желательно сразу предусмотреть установку УЗО – устройства защитного отключения, а также заземляющие контуры.
4. Все провода должны быть изолированы, даже те, что располагаются в труднодоступных местах. Соединения обязательно помещают в специальные изоляционные короба для безопасности эксплуатации.
5. Перед началом работ важно начертить подробный план укладки сетей, особенно если проводка будет скрываться под штукатуркой. Тогда в дальнейшем вы сможете проводить ремонт отдельных участков или добавлять розетки без риска повреждения существующих линий.
6. Схема правильного расположения проводки Есть правило размещения электропроводки, которого нужно строго придерживаться: все линии укладываются только прямо по горизонтали или вертикали, при этом категорически запрещено прокладывать проводку по диагоналям или кривым.
7. Если вы уложили проводку открытым способом, то она должна быть помещена в изоляционные короба для сохранности. Для удобства эксплуатации розеток и включателей их располагают на одном уровне, с одной стороны от дверей.

Виды проводки

Для укладки в помещениях используют 2 вида проводки: открытую и скрытую. У каждого из них есть свои преимущества и недостатки и это нужно учитывать при выборе.

Открытая проводка может протягиваться в любом месте стены, поскольку ее для удобства и безопасности накрывают специальными коробами и защитными элементами. К ней всегда есть доступ для ремонта или подключения дополнительных элементов электросети. Однако этот вид не очень эстетично смотрится в помещениях, а декорировать его обоями или карнизами нежелательно – это увеличивает опасность возгорания. Данный способ используют, только если нет возможности уложить кабели закрытым методом.

Штробление перфоратором

Скрытая проводка прячется в специальные штробы, которые пробивают в стенах. Иногда сети укладывают в короба и прячут под штукатуркой или другой стеновой отделкой. В дальнейшем такой вид электропроводки сложно ремонтировать, ведь найти поврежденный участок достаточно проблематично, для этого необходимо аккуратно демонтировать покрытие и только потом вести ремонтные работы. Если у вас выполнен закрытый монтаж, то при сверлении стен важно не повредить кабели. Такой способ не портит внешний вид стен в процессе эксплуатации, но при каждом ремонте нужно быть готовым к дополнительным расходам по восстановлению покрытия.

Прокладка скрытой проводки

Нередко используют комбинированный вид укладки, когда важные соединения оставляют на виду, а остальные провода прячут в штробы.

Подготовка к работам

Необходимый инвентарь

Перед началом работ составляется подробная схема укладки проводки и расположения электроприборов. Основными элементами здесь являются:

• провода;
• счетчики;
• выключатели;
• розетки;
• защитные устройства, предохранители и реле;
• короба установочные или монтажные.

Термоусадочная трубка

Дополнительно приобретают также переходники для соединения проводов, изоляционную ленту и тестеры. Из инструментов понадобятся отвертки с индикаторами, плоскогубцы, болгарка и диэлектрические перчатки, в которых необходимо вести работы по соединению кабелей.

Монтаж проводки в доме

Начинаются работы с монтажа счетчика, затем устанавливаются защитные устройства. После этого необходимо пробить штробы под сети, это делается при помощи болгарки или долота. В готовые углубления укладываются провода и крепятся специальными петлями. Сверху все закрывается гипсовой или алебастровой смесью.

Скобы для проводки

В случае открытого монтажа сети крепятся прямо на стены особыми электроустановочными скобами, а затем закрываются коробами.

Обратите внимание! В деревянном доме безопаснее и проще выполнять открытую проводку.

Штробление под розетку

Для розеток и выключателей выполняются углубления при помощи бура или перфоратора. Подрозетники также крепятся алебастром или на шпаклевку. Таким же образом крепят и короба для соединений и разводок. После соединения и подключения всех элементов необходимо проверить исправность сети.

Видео

Инструкцию по монтажу электропроводки смотрите ниже:

Фото

Крепление скобами Короб для проводки Открытая проводка в гофре Винтажная открытая проводка

Схемы

Простейшая схема подключения выключателя Схема подключения УЗО Схема подключения люстры к двухклавишному выключателю Соединение проводов в распредкоробке под розетку

Проводка на даче своими руками: делаем пошагово

Цивилизация сегодня зависит от электричества, а если уж человек строит или покупает дачу, то скорее обойдется без газа, чем без постоянного или переменного тока. А вот в каком объеме им пользоваться – зависит от того, сколько времени в году хозяин собирается на этой даче жить. Готовить пищу, стирать, греть воду, пользоваться канализацией понадобится всегда, даже если жить на даче предполагается только в теплое время года. Проводка на даче своими руками – это серьезная задача, но при желании с ней может справиться каждый, кто изучал физику в школе. Нужно просто все хорошенько продумать, может быть, посоветоваться со специалистами, просчитать, закупить заранее все, что потребуется.

Подготовка

С чего начинается электропроводка на даче? С составления подробного плана. Он включит в себя все электрические осветительные и бытовые приборы во всех дачных помещениях. Нужно продумать заранее такой вопрос: будут ли эксплуатироваться стиральная машина или кондиционер – наиболее энергоемкие помощники в нашем устроенном городском быту. Электрики советуют составить подробный план всех помещений, от подземных, до чердачных, непременно указав, расположение каждой розетки, выключателя, осветительной лампы, кухонной плиты. Как утверждают специалисты, лучше делать не общую систему, а несколько автономных, отдельно подключенных к щитку. В таком случае неполадка в одном месте не оставит весь дом без света.

Прежде чем делать схему электрической проводки, нужно определиться, будет ли она внутренней или внешней. Внутренняя проводка обычно делается на этапе строительства, в стенах заранее пробиваются подходящие каналы для закладывания кабеля. Так делают обычно в городских квартирах: хозяева не видят где проходят провода, пользуясь только выключателем и розеткой до тех пор, пока не приходится менять проводку полностью или частично. Для этого приходится долбить стены.



Офисы и дачные дома чаще всего оснащают внешней электропроводкой. Тогда все провода располагаются на стенах и потолках, их прячут в специальные короба из негорючего пластика. При необходимости их легко проверить, отремонтировать или заменить – для этого не придется ломать стены. Нужно сказать, что такой способ электропроводки запрещен для ванных комнат из-за повышенной влажности, он может не подходить и чердачным помещениям.

Расчет мощности

На уроках физики в школе все учили, что движение заряженных частиц нагревает проводник. Это значит, что электрический провод при функционировании нагревается. Если неправильно рассчитать мощность проводки, то перегрев проводов может принести много неприятностей. Обычно стандартная электросеть на даче довольствуется мощностью сети не более 30 кВт. Рассчитать ее можно таким образом. Можно взять однофазную цепь, к которой подключены 10 ламп по 100 Вт, электрочайник на 2 кВт плюс микроволновка на 1 кВт и стандартное напряжение сети 220 В.

Общая мощность всех этих приборов составит 4000 Вт (10х100+1000+2000). Сила тока на этом участке цепи составит 18,18 А (мощность 4000 разделить на напряжение 220). Конечно, нужно учесть некоторый запас мощности, но при этом помнить: лучше всего сделать несколько отдельных систем (отдельно для освещения, для розеток, для стиральной машины и кондиционера) и для каждой рассчитать мощность. Это повысит безопасность, а также увеличит экономию средств.

Если точно определить, какие бытовые приборы будут включаться одновременно, можно решить, сколько фаз нужно провести к дачному участку. Одна фаза, то есть один линейный провод от ЛЭП – это значит, что планируется расход электричества до 4 кВт/час.

Подбор проводов

Алюминиевая проводка на сегодня самая дешевая, но воспользоваться ею – это совсем не значит, сэкономить. Она очень быстро изнашивается, ее скоро придется менять, а мощные энергоемкие приборы могут даже перегореть из-за нее. Опытные электрики советуют воспользоваться медной проводкой – она надежнее, и, в результате получится экономичнее.
Лучше всего взять плоский кабель с двумя многожильными проводами двойной изоляции. Сечение проводов нужно выбирать, учитывая просчитанную мощность.

Провод сечением 1,5 мм подходит для тока в 15 А, а 2,5 мм – 25 А, значит, их можно использовать при напряжении на потребителях с мощностью 15 А – 220 В – 3,3 кВт и 25 А – 220 В – 5,5 кВт соответственно. Если розетка будет использоваться для утюга и электрочайника, то к ней нужно провести провод сечением 2,5 мм. А если в нее не будет включаться ничего мощнее зарядки для телефона или настольной лампы, значит вполне подойдет провод сечением 0,5-0,75 мм. Но лучше все-таки учесть некоторый запас мощности, ведь жить в доме предполагается долго, и кто знает, что будет через несколько лет, и что включит в эту розетку подросшая дочь хозяина.

На вопрос, сколько нужно купить проводов, любой электрик, ответит – побольше. Обычно советуют тщательно вымерять рулеткой все пути предполагаемого следования проводки (нужно же было сделать схему) во всех помещениях, включая чердачные, и увеличить на 15 %. Помимо самого дома к сети могут быть подключены иные объекты на земле дачного участка. Возможны фонари у входа на территорию или вдоль дорожек, баня, находящаяся в отдельном здании.

Видео “Процесс монтажа проводки на даче”

Монтаж

Вначале делают отвод от линии ЛЭП. Вводной кабель подбирают, учитывая максимальную мощность электрооборудования всего дома. Важным моментом может стать особенность материалов: если просто соединить медный провод с алюминиевым, они долго не прослужат – помешает сильное окисление. Проще всего соединить их при помощи клеммной колодки. В отличие от традиционного соединения винтом и гайкой, клеммная колодка очень просто, но надежно производит соединение медных и алюминиевых проводов в любом их сочетании. Нужно зачистить изоляцию на концах проводов всего на 5 мм и зажать винтом, вставив в отверстия.

Потом нужно установить распределительный щиток. В него устанавливают автоматические выключатели для каждой сети, счетчик электроэнергии, вводной автомат и УЗО. Автоматический выключатель, должен отключить весь дом от электричества в случае короткого замыкания. Для однофазной сети используют однополюсный или двухполюсный (заводится фаза и ноль). Вводной автоматический выключатель, как правило, устанавливают после счетчика – тогда его не нужно опломбировать, а если установить до счетчика – нужна обязательно пломба. Корпус щитка непременно нужно заземлить.

УЗО, то есть устройство защитного отключения, – очень нужная вещь для безопасности. Оно улавливает самую незначительную утечку тока и сразу реагирует отключением, тем самым защищает человека, если произошла утечка на металлический корпус. Его выбирают, учитывая ток номинальный и ток утечки. Причем, номинальный ток выбирают выше, чем ток автоматического выключателя в цепи. А ток утечки выбирают, учитывая подключаемое оборудование и тип помещения. Например, для ванной комнаты с ее влажностью (и для чердачных помещений) нужно УЗО с током утечки не более 10 mA, а для более сухих помещений достаточно 30 mA.

Если делается воздушное ответвление, обязательно нужно заземлить однофазный ввод. Чтобы повторно заземлить нулевой провод при вводе, можно использовать водопроводные трубы. Так к трубе приваривают стальную полоску, к ней присоединяют нулевой провод, а можно заземлить используя стальные стержни, с диаметром 12 мм каждый или стальные уголки толщиной 4 мм и длиной не меньше 2 м. К ним приваривается стальной уголок, к нему прикрепляется медный проводник. Вся эта конструкция закапывается в землю на глубину возможного промерзания. Сопротивление заземления должно быть 4 Ом.

Электропроводка на даче под землей делается в такой последовательности:

• нужно проложить короба для проводов и закрепить их;
• в подготовленные короба протянуть провода;
• установить розетки и выключатели;
• подключить провода к щитку и счетчику.

Подключение проводов к распределительному щитку и счетчику обычно делает местный электрик, он должен их опломбировать. Обеспечить дачу электропроводкой вполне возможно своими руками, многие это успешно проделали.

Видео “Полезные советы по прокладке и замене проводки”

В данном ролике вы найдете полезные и практичные советы, которые сумеете применить при монтаже электропроводки на своем дачном участке.

Законно ли делать электротехнические работы самостоятельно?

Многие мастера по ремонту дома своими руками не боятся брать в руки молоток и пилу, но могут отказаться, когда дело доходит до ремонта электрооборудования. Электромонтажные работы своими руками по праву могут быть непростым проектом, и совсем не стыдно вызвать квалифицированного электрика даже для самого маленького проекта, такого как установка выключателя света или замена розетки. Тем не менее, если у вас есть склонность, электромонтажные работы – это один из домашних проектов, который уступает место логике и науке.

Законны ли электромонтажные работы своими руками?

Законность выполнения электромонтажных работ своими руками варьируется от штата к штату и от одного муниципалитета к другому. Всегда звоните в местное бюро разрешений, чтобы получить ответ, который относится к вам.

Один из сценариев, встречающийся во многих сообществах, заключается в том, что вы можете законно выполнять свои собственные электромонтажные работы при условии, что вы подтверждаете, что являетесь владельцем-арендатором, и что эта работа выполняется для вашей выгоды, а не для коммерческих целей.

Если этот регулирующий орган разрешает вам, владельцу-арендатору, выполнять работу, вам может потребоваться получить временную лицензию на выполнение этой работы.В некоторых случаях вам может потребоваться пройти тест для получения этой временной лицензии.

Это , а не , как обширный тест, который проводят лица, желающие стать сертифицированными электриками или мастерами-электриками. Вместо этого, как правило, это модифицированный, сокращенный тест, предназначенный для того, чтобы убедиться, что домовладелец знает некоторые основы электротехнического кодекса, прежде чем приступить к электромонтажным работам.

Типичный язык, который можно найти в юридических книгах многих штатов:

Ничего такого…. должны быть истолкованы как требование, чтобы лицо получило лицензию или сертифицированного электрика для выполнения электромонтажных работ по месту жительства … за исключением случаев, когда электромонтажные работы связаны со строительством нового здания, предназначенного для аренды, продажи или арендовать.

Например, штат Вашингтон RCW 19.28.261

Предупреждение

Хотя выполнение собственных электромонтажных работ часто является законным и может быть безопасным, при осторожном выполнении одна из основных проблем связана с обеспечением соответствия электромонтажных работ требованиям правил: любители могут выполнять полностью функциональные электрические проекты, которые могут не соответствовать нормам и, таким образом, могут вызвать проблемы. если и когда пришло время осмотреть дом, чтобы продать его.

Почему вы можете сделать это самостоятельно

Электрики могут быть дефицитными

Легко найти людей, которые заменят ваши окна или установят сайдинг. Они практически падают с неба. Но найти электрика, когда он вам нужен, может быть непросто. Наряду с водопроводчиками бывает трудно найти хорошего электрика – особенно того, у кого есть время взять на себя работу по контракту с ремонтом своими руками.

Электрики дорогие

Если вы намерены сэкономить на затратах на реконструкцию, в первую очередь следует начать с высококвалифицированных профессий, таких как электрики.И наоборот, одни из лучших денег, когда-либо потраченных домовладельцем, были на найме электрика.

Электромонтажные работы чистые

По сравнению с установкой гипсокартона или сносом – или любыми другими ремонтными работами – электромонтажные работы чисты. По большей части вы работаете в чистой среде, если только вы не находитесь в подвальном помещении или на чердаке. По сравнению с большинством домашних работ, электромонтажные работы проходят аккуратно и аккуратно.

Тем не менее, большая часть периферийной работы не так чиста: взлом гипсокартона для доступа к кабелям; попадание в грязные полости потолка; ползать по подвалам, подпольям и т. д.

Электромонтажные работы логичны

В электромонтажных работах нет ничего мягкого. Все это основано на проверенных временем правилах и методах и очень логично. У вас есть книги и таблицы, которые помогут вам, и если что-то не работает, есть вполне реальная причина, почему это не работает. Вы не можете – и не должны – импровизировать свои электромонтажные работы. Никаких обмоток воздуховодов, склеивания конструкций, корректировок или подделок электрических работ. Итак, если вы следуете правилам, электромонтажные работы могут подойти вашему стилю.

Электромонтажные работы безопасны

Электромонтажные работы безопасны? При соблюдении мер предосторожности электромонтажные работы не опасны. Однако самоуспокоенность в сочетании с электричеством опасна.

Учтите, что цепи могут безопасно работать, пока выключатель выключен. Когда эта цепь разорвана, электричество не может поступать в свет, настенный обогреватель или розетку, над которыми вы работаете.

Когда звонить специалистам

Даже если вы любите делать ремонт дома самостоятельно, бывают случаи, когда вам нужно нанять профессионалов.Ведь профессионалы делают эту работу каждый день. Работа, требующая длительного обучения, для них – вторая натура.

Например, многих домашних мастеров отталкивает идея проверить электрическую сервисную панель и установить новые цепи. Контакт с проушинами внутри сервисной панели – очень серьезное дело, но работа с сервисной панелью – это только один аспект электромонтажных работ. Тяжелая работа по запуску новых цепей может быть безопасно выполнена мастерами своими руками. Если они того пожелают, они могут нанять электрика для последней работы по подключению к сервисной панели.

Основы электромонтажа дома: сделай сам или наем?

Практически все восхищаются мастерами своими руками (DIYers). И почему бы нет? Возможность и желание менять масло в автомобиле или даже воздушные фильтры в доме становятся устаревшими.

Самостоятельное выполнение сантехнических или электромонтажных работ может быть заманчивым. Возможно, сейчас вы экономите деньги, но в будущем вы можете увеличить свои расходы. Когда речь идет об основах домашней электропроводки, важна безопасность, а не деньги.

Продам дом: основы электропроводки

Рынок недвижимости в 2017–2018 годах был динамичным и динамичным.Многие домовладельцы присоединились к спешке и перечислили свою недвижимость. Активные покупатели жилья приносили деньги на стол и часто шли на компромисс там, где не следовало, чтобы не потерять еще один дом. Даже когда вы чувствуете давление с целью покупки, никогда не стоит игнорировать проблемы с водопроводом, HVAC (отопление, вентиляция, кондиционирование) или домашней электропроводкой.

Обновление электрических систем требует навыков и обучения. Важно доверить работу опытному электрику. Закон Аризоны гласит, что вы можете делать базовую электропроводку дома; однако в нем также говорится, что если вы собираетесь продать свой дом, следует использовать лицензированного подрядчика.Хотя это может быть юридически приемлемым для самостоятельного выполнения некоторых электрических проектов, вы рискуете поставить под угрозу свое страховое покрытие. Вы можете открыть уязвимость для судебных исков от пострадавших соседей или посетителей.

Незаконные самодельные работы

При продаже или аренде дома вы обязаны полностью раскрывать информацию обо всех ремонтах и ​​обновлениях. Что делать, если вы хотите сделать ремонт электропроводки в своем доме и не планируете продавать или сдавать в аренду и ? По словам представителей службы строительства в Аризоне, вам необходимо разрешение на выполнение некоторых основных операций по электромонтажу дома:

• Вам необходимо разрешение на установку, обновление или замену розеток в декоративных целях.
• Если код требует наличия розетки, защищенной GFCI, вам потребуется разрешение.
• Для удаления или замены сломанных электрических розеток, осветительных приборов или выключателей разрешение не требуется.

Если вы не знаете, что это значит, пора обратиться к электрику. Они знают, на какую работу нужно разрешение. Они даже могут подсказать вам, какой тип розеток, приспособлений и переключателей лучше всего подойдет для ваших семейных нужд.

Опытные электрики Phoenix

Если вы не беспокоитесь о своем здоровье и безопасности, примите во внимание тот факт, что вы подвергаете себя юридическим последствиям, если ремонт своими руками подвергает опасности других.Сюда входят соседи или гости в вашем доме. Вы можете не только аннулировать гарантии и поставить под угрозу страховое покрытие, но и рискнуть подать иск.

Хотя может показаться заманчивым сэкономить несколько долларов заранее, электрическая модификация действительно – это работа, которую лучше всего оставить тем, кто обучен и имеет лицензию на нее. В Turn It On Electric мы считаем важным узнать и понять основы домашней электропроводки. Это не волшебство, но определенно увлекательно. От трансформаторов до переключателя – ваша домашняя электрическая система – это чудо науки.

Каждый год технический прогресс влияет на то, как мы работаем и управляем своими домами. Вот почему наша команда всегда находится в курсе последних тенденций в области электротехники и технологий. Как и вы, мы живем в Фениксе и его окрестностях. Мы заботимся о наших соседях.

Если вы покупаете, продаете или строите дом в этом году, давайте обсудим ваши варианты и изучим возможности. Мы будем работать с вами, чтобы доставить то, что вы хотите, вовремя и в рамках бюджета. Свяжитесь с Turn It On Electric сегодня.

Turn It On Electric

В Turn It On Electric мы стремимся выполнить работу правильно с первого раза. Позвоните в нашу команду 24/7, чтобы получить помощь по любым вопросам, связанным с электричеством, и мы немедленно выведем одного из наших специалистов. Звоните нам прямо сейчас по телефону (602) 837-3368!

Как выловить электрический кабель для удлинения домашней электропроводки

Перед началом электромонтажных работ ознакомьтесь с местными нормативами и требованиями к разрешениям. Согласно NEC, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода.Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На этой странице предлагаются некоторые варианты поиска источника электрического тока для новой настенной розетки или осветительной арматуры и прокладки необходимого нового кабеля.Чтобы упростить эту работу, лучше всего иметь второго человека на одном или другом конце новой трассы, чтобы видеть конец рыболовной ленты и помогать направлять кабель. Кроме того, всегда отключайте затронутые цепи перед работой с электричеством в доме.

Бытовая электропроводка в США имеет следующую цветовую маркировку: черный и красный являются горячими, что означает, что электричество сначала проходит по этим проводам. Белый – нейтральный провод, он возвращает электричество к сервисной панели для замыкания цепи.Зеленый, а в случае кабеля NM – неизолированный провод – это земля. Это страховочный трос, который в случае короткого замыкания незамедлительно отводит электричество на землю.

При прокладке новой проводки обратите внимание на номинальный ток цепи, которую вы расширяете. Для цепи на 15 А используйте кабель 14 AWG (американский калибр проводов), для 20 А используйте 12 AWG, 30 А: 10 AWG, 40 А: 8 AWG, от 50 до 60 А: 6 AWG. Большинство цепей освещения и розеток будут на 15 ампер и используют 14/2 или 14/3, но некоторые из этих цепей могут также быть на 20 ампер, поэтому убедитесь в номинальном токе и используйте подходящий кабель и устройства для вашего проекта.В зависимости от калибра и глубины коробки, количество проводов, разрешенных внутри розетки, ограничено. Если добавление новых приведет к превышению лимита, возможно, удастся добавить в схему распределительную коробку.

В поисках источника электричества

Вероятно, будет несколько вариантов источника питания для новой розетки. Например, вполне вероятно, что в любой комнате есть несколько подходящих настенных розеток, чтобы подключить цепь к другой комнате или другому этажу дома.

При подключении к существующей розетке всегда можно удлинить цепь из коробки с меньшим, чем максимальное количество проводов, идущих к ней, при условии, что общее электрическое потребление от других розеток в цепи не превышает номинальный ток . Чтобы определить нагрузку цепи, используйте диаграмму и формулу для расчета существующей нагрузки для расширения цепи по этой ссылке.

Определитесь с местом для нового электрического прибора и источником. Определите, внутри каких стен и потолков нужно проложить кабель.Например, с новым потолочным креплением, использующим источник из существующей настенной розетки, кабель придется провести внутри полости стены, через верхнюю пластину, в полость потолка и далее к новому креплению.

Или, если вы используете розетку на верхнем этаже для обслуживания нового потолочного приспособления, расположенного ниже, его нужно будет пропустить через подошву и, возможно, какой-либо пол, а также в полость потолка ниже. Петлю переключателя также необходимо провести от стены в комнате ниже к новому потолочному креплению.

Коснитесь смежной комнаты

В этом примере новая настенная розетка может быть установлена ​​с использованием существующей розетки в соседней комнате. Часто это может быть самым простым и наиболее вероятным решением для доступа к источнику для новой розетки или переключателя на новый осветительный прибор. Установите новую розетку в том же пространстве стены, что и существующая, чтобы упростить прокладку кабеля.

Постучите по верхней розетке для нового потолочного крепления

Часто настенную розетку с верхнего этажа можно использовать в качестве источника для нового потолочного светильника ниже, но петлю переключателя необходимо провести к настенному переключателю в дополнение к ловле кабеля от источника.

Как закопать армированный кабель

В комнате со старой штукатуркой толщиной не менее дюйма под плинтусом обычно можно проложить армированный кабель или новое поле, вырубив в полу канал достаточной ширины, чтобы металлический кожух был заделан заподлицо с поверхностью стены. Металл защитит провода от проколов гвоздями с помощью этого метода, но следует проявлять осторожность при прибивании плинтусов, чтобы не задеть проводку.

Этот метод не работает с более тонкими стеновыми материалами, такими как полдюймовый гипсокартон, требуется по крайней мере ¾ дюйма стенового материала, чтобы закопать металлическую оболочку.Для стен толщиной менее дюйма на стойках позади плинтуса можно сделать выемку для прокладки нового кабеля NM и использовать металлическую пластину на каждой стойке для защиты проводов от проколов.

Добавление распределительной коробки

Если вы хотите использовать источник с уже имеющимся максимальным количеством проводов, можно разделить источник до того, как он попадет в коробку. Вырежьте доступ к проводке через материал стены и добавьте распределительную коробку, чтобы подключить новую розетку к цепи. Накройте коробку пустой пластиной, чтобы защитить стык.

По коду распределительная коробка должна оставаться доступной, поэтому ищите место, где крышка будет стыковаться. Используйте коробку для устройств размером 3×2 ½ дюйма, подобную той, что используется для настенных розеток, и установите ее на том же уровне, что и существующие настенные розетки, чтобы минимизировать визуальное воздействие.

Врезание в стены

После выбора источника электричества решите, где разрезать стены и потолок для прокладки нового кабеля. Например, чтобы перейти от существующей настенной розетки к новому потолочному светильнику, нужно вырезать небольшое отверстие в углу, где встречаются стена и потолок.Затем на верхней пластине делается надрез, чтобы пропустить кабель, а затем поверх надреза прикрепляется металлическая пластина для защиты проводов.

Стеновая плита обрезана на полу, чтобы можно было просверлить отверстие в подошве. Затем можно совершить пробег с верхнего этажа в комнату ниже или наоборот.

После определения маршрута отметьте и вырежьте отверстия для новой розетки, переключателя или приспособления, используя розетку в качестве шаблона. Перед установкой новой коробки используйте отверстие, чтобы облегчить протягивание нового кабеля.

Надрез на верхней пластине

Отметьте и прорежьте в стене отверстие шириной около 4 дюймов, чтобы обнажить верхнюю пластину и несколько дюймов полости в стене. Кроме того, прорежьте потолок на несколько дюймов, чтобы можно было потянуться за ленту с рыбой.

Используйте пилу для гипсокартона и нож, чтобы разрезать гипсокартон и гипсокартонную штукатурку, используйте сабельную пилу или кольцевую пилу для резки деревянной штукатурки. Открыв каркас, используйте небольшую пилу, чтобы прорезать два вертикальных пропила в пластине на расстоянии примерно дюйма друг от друга, а затем с помощью стамески сделайте прорезь примерно на ½ дюйма глубиной между разрезами.

После завершения установки закройте выемку металлическим экраном, доступным в электрическом разделе домашних магазинов. Отремонтируйте стену над щитом и отверстие в потолке, чтобы закончить.

Расточка подошвы

Чтобы пройти на второй этаж от источника электричества внизу, необходимо просверлить отверстие в подошве стены и в любом имеющемся напольном покрытии или обшивке. Для просверливания отверстий используйте дрель с высоким крутящим моментом и удлинитель шириной от 3/4 до 1 дюйма. Держите отверстие не ближе 1-1 / 2 дюйма от деревянных краев и прикрепите защиту гвоздя к элементам каркаса везде, где через него проходит кабель.

Протягивание нового кабеля

После вырезания отверстий для доступа снимите розетку источника и выходную коробку, чтобы освободить провода и освободить место для протягивания нового кабеля. Оберните концы проводов источника изолентой или закройте их проволочными гайками и согните их, пока не встанет новый провод.

Чтобы сделать пробег для потолочного светильника, протяните ленту электрика через отверстие переключателя и вниз к розетке источника. Изолентой прикрепите около 6 дюймов кабеля к рыболовной ленте и протяните его через отверстие переключателя.Отрежьте ее от рыбной ленты и оставьте примерно 12 дюймов на обоих концах.

Переместитесь к отверстиям в углу потолка и протолкните ленту с рыбой к отверстию переключателя, прикрепите к ней новый отрезок кабеля и протяните его вверх и через угловое отверстие. Вырежьте его и оставьте несколько дюймов незащищенными.

Из отверстия для крепления протяните ленту к угловому отверстию, прикрепите кабель и протяните его к новому потолочному креплению. Отрежьте конец и согните его, отрежьте другой конец в отверстии переключателя и оставьте свисать примерно на 12 дюймов.

Чтобы снять с верхнего этажа, протолкните ленту с рыбой из нижней комнаты через подошву к источнику. Вытяните его через подошву в нижнюю полость потолка.

Наконечники для электрического кабеля для рыбалки

Заклейте загнутый конец рыболовной ленты, чтобы она легче проходила через полости в стене и не зацепилась за изоляцию и другие препятствия. Протолкните ленту с рыбой из отверстия, в котором вы хотите установить новую розетку, к месту расположения источника.Снимите ленту с конца, прикрепите новый трос к крючку и потяните трос обратно в исходном положении.

При проталкивании рыбной ленты через полости в стене и потолке она может столкнуться с препятствиями на своем пути. Если это произойдет, поверните катушку в одну или другую сторону, нажимая на нее, чтобы попытаться пройти мимо препятствия. Поскольку рыбная лента представляет собой жесткую плоскую проволоку, она изогнута в направлении катушки, при повороте катушки конец ленты будет повернут в том же направлении. Обычно это позволяет отвести ленту вокруг каркаса и труб.

Когда у вас будет лента с рыбой через внутренние стенки, прикрепите к концу около 6 дюймов нового кабеля. Снимите изоляцию и согните отдельные провода через загнутый конец ленты, чтобы они лежали как можно более плоско и сужались к точке на переднем крае. Оберните провода лентой электрика, чтобы закрепить их, и нанесите на жгут смазку для протягивания кабеля, чтобы облегчить протягивание.

Сделать все необходимые повороты для прокладки нового кабеля может быть непросто.Чтобы упростить задачу, постарайтесь протянуть ее как можно прямо через отверстия в деревянной раме и другие узкие места. Попросите помощника вставить его в отверстие, чтобы избежать перетаскивания и перегибов. Кроме того, попробуйте вырезать больше отверстий или расширить отверстия, уже вырезанные в стеновой панели, чтобы достать кабель, и потяните его рукой. Не тяните с чрезмерной силой, так как это приведет к растяжению медной и пластиковой оболочки, ослабляя конструкцию и создавая угрозу безопасности.

Еще подобное на Do-It-Yourself-Help.com

Определение цветов электропроводки дома

Самый быстрый способ определить электропроводку дома – по ее цвету.В зависимости от того, где в конечном итоге устанавливается провод, вы не всегда можете полагаться на маркировку, напечатанную на изоляционном покрытии, и вы не всегда сможете прочитать их разборчиво.

Полезная реальность заключается в том, что на самом деле вам нужно идентифицировать только три типа проводов: горячий, нейтральный и заземляющий.

Можно использовать несколько разных цветов для горячего провода в различных типах проводки переключателя, в то время как нейтральный и заземляющий провод всегда должны быть одинаковыми. Если вы занимаетесь какой-либо домашней электропроводкой, правильная идентификация проводов является обязательной, чтобы вы в конечном итоге сделали правильные соединения.

Источники электропроводки для дома на Amazon.

Перед тем, как приступить к проекту электромонтажа, убедитесь, что вы понимаете основы электромонтажа и цветовую компоновку схемы. При выключенном питании опасность поражения электрическим током отсутствует, но вы все равно можете где-то выполнить неправильное подключение и получить неполное замыкание.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Перед тем, как начать работу с электропроводкой розетки, осветительной арматуры, вентилятора или любого другого прибора, всегда выключайте отдельный автоматический выключатель на главной панели.Это отключит питание этой конкретной цепи и предотвратит риск поражения электрическим током.

Почему провода различаются по цвету

Провода внутри кабеля с оболочкой NM имеют цветовую маркировку, чтобы можно было правильно идентифицировать каждый из них на обоих концах кабеля и провода. Все кабели NM содержат основную черную изоляцию и белые изоляционные провода, а также неизолированный медный или зеленый изолированный провод заземления. В трехжильном кабеле также будет дополнительный красный изолированный провод, который обычно используется в качестве «бегунка» в таком приложении, как двусторонний переключатель.

Стандартные цвета, используемые для домашней электропроводки

Далее следует стандартная окраска проводов по всему дому. Калибр или размер провода могут меняться в зависимости от требований к току цепи, но цвет является неизменной характеристикой.

Черный

Провод, по которому ток от источника питания идет к розетке или розетке, является горячим проводом. Когда вы видите черный провод, вы знаете, что он горячий. Есть и другие провода (называемые путниками), которые проводят ток в более сложных цепях, но черный всегда горячий.

Белый

Для замыкания цепи ток должен вернуться к источнику питания. Это происходит через нейтральный провод, который всегда белый.

В некоторых случаях белый провод может быть помечен куском черной изоленты на концах. Белый провод, помеченный черным, означает, что он действует как горячий провод и больше не является нейтральным.

Зеленый или неизолированный

Если вы видите зеленый провод или оголенный медный провод, вы можете быть уверены, что это провод заземления.В качестве защитной меры используется заземляющий провод. Провода заземления возвращают ток короткого замыкания на землю, защищая человека от поражения электрическим током.

Красный

Красные провода обычно используются в многожильных кабелях с оболочкой. Они называются переходными и обычно используются для подключения двухстороннего переключателя. Поскольку красные провода по-прежнему проводят ток, они считаются горячими.

Желтый и синий

Желтый и синий провода иногда используются в более сложных схемах. Если да, то они используются в качестве горячих проводов для проведения тока между переключателями и полюсами.По этой причине их еще называют путешественниками.

Другие цвета

Это наиболее часто используемые цвета. Другие цветовые комбинации, включая полосатую проводку, могут использоваться для других приложений. Не все цвета стандартизированы.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Энергоаудит дома своими руками | Министерство энергетики

Потери тепла через потолок и стены в вашем доме могут быть очень большими, если уровни изоляции ниже рекомендованного минимума.Когда ваш дом был построен, строитель, скорее всего, установил теплоизоляцию, рекомендованную в то время. Учитывая сегодняшние цены на энергию (и будущие цены, которые, вероятно, будут выше), уровень изоляции может быть недостаточным, особенно если у вас более старый дом.

Если люк на чердаке расположен над кондиционированным помещением, проверьте, имеет ли он по крайней мере такую ​​же теплоизоляцию, как чердак, имеет ли он атмосферостойкость и плотно ли закрывается. На чердаке определите, закрыты ли отверстия для таких предметов, как трубы, воздуховоды и дымоходы.Закройте все щели расширяющейся пеной или другим прочным герметиком. При заделке зазоров вокруг дымоходов или других тепловыделяющих устройств обязательно используйте негорючий герметик.

Осматривая чердак, проверьте, есть ли пароизоляция под утеплителем чердака. Пароизоляция может представлять собой толь, крафт-бумагу, прикрепленную к стекловолоконным войлокам, или пластиковый лист. Если кажется, что пароизоляции нет, вы можете рассмотреть возможность окраски внутренних потолков пароизоляционной краской.Это уменьшает количество водяного пара, который может пройти через потолок. Большое количество влаги может снизить эффективность изоляции и привести к повреждению конструкции.

Убедитесь, что вентиляционные отверстия чердака не закрыты изоляцией. Вы также должны закрыть все электрические коробки в потолке гибким герметиком (со стороны жилой комнаты или чердака) и покрыть весь чердачный этаж по крайней мере рекомендуемым в настоящее время количеством изоляции.

Проверить уровень теплоизоляции стены сложнее.Выберите внешнюю стену и выключите автоматический выключатель или открутите предохранители для розеток в стене. Обязательно проверьте розетки, чтобы убедиться, что они не «горячие». Проверьте розетку, подключив исправную лампу или переносное радио. Убедившись, что в ваши розетки не подается электричество, снимите заглушку с одной из розеток и осторожно проникните в стену тонкой длинной палкой или отверткой. Пластиковый крючок для вязания особенно подходит, так как он извлекает небольшие кусочки любого изоляционного материала для легкой идентификации.Если вы столкнетесь с небольшим сопротивлением, значит, у вас есть изоляция. Вы также можете проделать маленькую дырочку в шкафу, за диваном или в другом незаметном месте, чтобы посмотреть, чем заполнена полость стены. В идеале полость стены должна быть полностью заполнена каким-либо изоляционным материалом. К сожалению, этот метод не может сказать вам, утеплена ли вся стена или осела ли изоляция. Это под силу только термографическому обследованию.

Если ваш подвал или подполье не кондиционированы и открыты наружу, определите, есть ли изоляция под полом жилой зоны.В большинстве районов страны рекомендуемым минимальным уровнем изоляции является значение R 25. Если подпространство замкнуто и содержит нагревательные или охлаждающие приборы, воздуховоды или водопровод, вам, вероятно, следует изолировать периметр подпространства, а не пол жилого помещения. Изоляция в верхней части фундаментной стены и по периметру первого этажа должна иметь коэффициент сопротивления 19 или выше. Если подвал специально кондиционируется, стены фундамента также должны быть утеплены до уровня не ниже R-19.Ваш водонагреватель, трубы с горячей водой и дымоходы должны быть изолированы. Для получения дополнительной информации см. Наш раздел изоляции.

Как заменить проводку в старом доме | Руководства по дому

Чарльз У. Сент-Клер Обновлено 9 декабря 2018 г.

Замена электропроводки – это часть того, чтобы сделать старый дом более безопасным, современным и более пригодным для жизни. Подход, который вы выберете, будет зависеть от вашего бюджета, вашей способности получить доступ к стенам, чердаку и лазейке, а также от допустимого уровня сноса.Такой ремонт легче сделать в недавно приобретенном доме, чем в хорошо обжитом. Не пытайтесь заменить свою проводку, если у вас нет опыта в области электромонтажных работ.

Разрешения и коды

Для ремонта дома потребуется разрешение от местного строительного отдела. Домовладельцам разрешено делать ремонт электрики в собственном доме, но работа должна быть проверена. Вы можете рассмотреть вопрос о найме электрика, который проконсультирует и поможет вам в планировании и обнаружении, поскольку понимание проводки старой конструкции требует большого опыта и знаний.

Доступ к стенам

Первым шагом в замене проводки является определение того, насколько вы будете иметь доступ к стенам. Если ваш дом недавно приобретен, перед тем, как красить или переехать, запланируйте проделать в стенах множество отверстий, чтобы упростить прокладку нового кабеля. Если в вашем доме живут люди или вы не хотите причинять серьезные неудобства, задача займет гораздо больше времени, а ваши возможности будут ограничены. Возможно, вам придется оставить нетронутой проводку в стенах и заменить кабель только на чердаке или в подполье.

Новые места для кабелей

Большая часть нового кабеля, вероятно, будет проложена через чердак и пространство для обхода, прежде чем он войдет в стены. Место прокладки кабеля зависит от вашей способности получить доступ к пространству, но обычно розетки подключаются снизу, а проводка для освещения подводится сверху. Будьте осторожны с такими опасностями, как асбест и изоляция из стекловолокна, а также со старой проводкой. Перед сверлением новых отверстий и прорезанием стен убедитесь, что питание отключено.

Ремонт розетки

Чтобы заменить проводку, питающую розетку, необходимо удалить старую розетку.Старый кабель можно будет протянуть обратно через отверстие, в котором он проложен. Однако, если он прикреплен скобами, это не вариант. Вам нужно будет просверлить новое отверстие для нового кабеля.

Сверление новых отверстий

Если вы подключаете розетку или выключатель света и не можете повторно использовать отверстие старого кабеля, необходимо новое отверстие. Хотя для этого требуется изрядное количество навыков, новые отверстия можно просверлить изнутри комнаты с помощью гибкого сверла. В качестве альтернативы необходимо пройти в лазарет или на чердак и просверлить деревянную пластину.Поиск отверстия требует тщательного измерения. Сначала просверлите отверстие диаметром 1/8 дюйма, чтобы убедиться, что вы не собираетесь просверливать отверстие в полу или в стойке.

Определение количества цепей

Часто старая проводка не обеспечивает достаточного количества цепей для удовлетворения потребностей современных приборов, освещения и техники. Перед тем, как начать прокладку кабеля, вы должны спланировать свои цепи в соответствии с правилами Национального электротехнического кодекса или NEC. NEC дает рекомендации, которые необходимо соблюдать, особенно для таких помещений, как кухня и ванная комната.Изучите электрические схемы жилья, чтобы спланировать вашу планировку, или наймите электрика в качестве консультанта.

Замена обслуживающего оборудования

Помимо замены проводки, вам также следует подумать о замене вашего электрического оборудования, которое включает главную панель и все вспомогательные панели. Это может быть необходимо, если на вашей старой панели недостаточно места для добавленных цепей. Кроме того, это может быть целесообразно, если ваша старая панель находится в плохом состоянии или у вас есть предохранители вместо автоматических выключателей.Если вы модернизируете панель, вам, скорее всего, придется заменить провода, питающие дом. Эту работу лучше оставить профессиональному электрику.

Как зачистить провод – 3 способа

Фото: istockphoto.com

Перекладываете ли вы старую лампу, устанавливаете новый дверной звонок или добавляете еще одну розетку в стену – это первый шаг к этому. -собственный ремонтный проект часто предполагает снятие оболочки с провода. Хотя это введение в электромонтажные работы может показаться пугающим, это навык, которым нетрудно овладеть.Специальные инструменты могут помочь вам с этой задачей, но не являются необходимостью; вы все еще можете обойтись без них, немного потренировавшись. Узнайте, как зачищать провода – любого типа и с помощью любых инструментов, которые у вас есть под рукой – и вскоре вы с уверенностью сможете решать будущие задачи по домашней электропроводке.

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ Доступные на Amazon
– Инструмент для зачистки проводов
– Универсальный нож
– Ножницы

Как зачистить провод с помощью устройства для зачистки проводов

Фото: istockphoto.com

Инструмент для зачистки проводов может сделать электромонтажные работы в домашних условиях особенно легкими для новичков, поскольку он снабжен несколькими выемками, соответствующими разным калибрам проводов. Чтобы зачистить провод с помощью этого специального инструмента:

1. Определите калибр провода, который вы планируете зачищать, сравнив его с направляющей на боковой стороне устройства для зачистки.
2. Поместите конец провода (примерно на 1–1 ½ дюйма от конца) в зажимы устройства для зачистки проводов, сделав надрез в пространстве, соответствующем его толщине.
3. Закройте зажимы для зачистки провода так, чтобы он прорезал внешнюю оболочку провода.
4. Не снимая зажимов устройства для зачистки проводов, снимите оболочку с конца провода.

Фото: istockphoto.com

Как зачистить провод без инструментов для зачистки проводов

Если у вас нет специального инструмента для работы, не отчаивайтесь. Находчивый домашний мастер все еще может придумать, как зачистить провод, если у него или у нее есть инструмент, достаточно острый, чтобы разрезать оболочку, например, универсальный нож, ножницы или даже острый карманный нож. Процесс аналогичен, но требует немного больше практики, чтобы получить нужное прикосновение – давление, достаточное для того, чтобы отрезать оболочку , не повреждая при этом металлическую проволоку .

При зачистке провода универсальным ножом…

Проложите провод по верстаку или куску дерева. В одной руке возьмите универсальный нож так, чтобы его лезвие аккуратно прилегало к оболочке провода именно в том месте, которое вы собираетесь разрезать, чтобы снять его. Другой рукой катите проволоку по рабочей поверхности так, чтобы лезвие надрезало оболочку по всей длине проволоки. Снимите оболочку пальцами и осмотрите провод под ней, чтобы убедиться, что на ней нет повреждений.

Фото: istockphoto.com

При зачистке провода ножницами…

Откройте ножницы наполовину и протяните провод как можно ближе к месту встречи лезвий. Слегка надавив, начните смыкать ножницы – вы хотите врезаться в оболочку, но не прорезать проволоку.
