Электросхема опель астра h: Электросхема системы запуска тип 2 Opel Astra-H

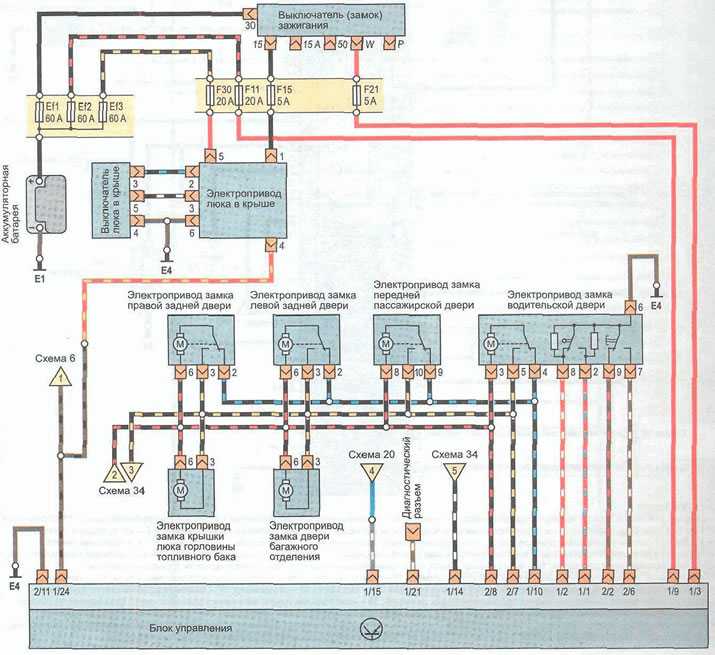

Проводка задней двери и всего авто на Opel Astra H и других моделях: ее замена и схема » Авто центр ру

Каждый современный автомобиль оснащается электрической схемой, предназначенной для соединения и питания всех потребителей энергии. Если проводка задней или передней двери автомобиля Опель Астра H не работает, автовладельцу придется искать место обрыва для «лечения» неисправности. В этой статье мы подробно расскажем об элементах электросхемы и замене проводов на Опелях.

Что входит в электросхему?

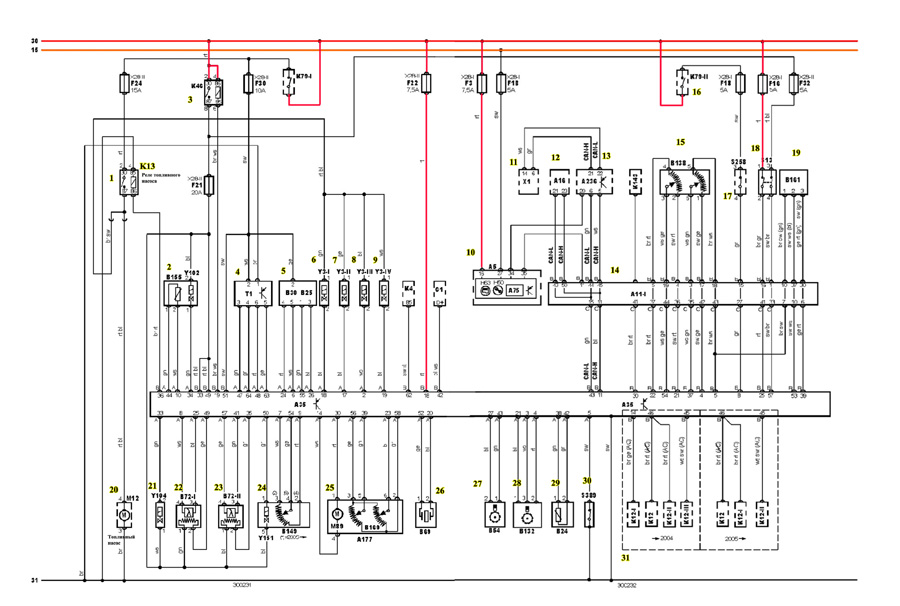

Полная электросхема Опель Астра

Для начала рассмотрим, из каких систем состоит электрическая схема автомобиля Опель Астра А, Б или H:

• система управления силовым агрегатом;
• бензонасос, а также устройство подогрева фильтрующего элемента и регулятор положения педали газа;
• система охлаждения мотора;
• устройства очистителей лобового и заднего стекла (если это хэтчбек, в седанах заднего дворника нет), датчик дождя, узел для омывания оптики;
• внешние зеркала заднего обзора;
• электрические стеклоподъемники, если ими оборудовано авто;
• модели Астра H также оснащаются системой отопления и вентиляции салона транспортного средства;
• освещение багажного отделения, салона, прикуриватель;
• освещение контрольного щитка, а также передней и задней оптики;
• тягово-сцепной узел, гудок;
• противотуманная оптика, а также система освещения номерного знака;
• устройство обогрева заднего стекла, климат-контроль или кондиционер, различные регуляторы;
• освещение зеркала потолочного козырька и бардачка.

Электросхема системы охлаждения мотора

Распространенные неисправности

Какие в работе проводки Опель Вектра Б или Астра H могут произойти неисправности:

1. Короткое замыкание — одна из наиболее распространенных проблем. При КЗ перегорает предохранительный элемент, а если вместо него был установлен самодельный предохранитель, то это может привести и к перегоранию изоляции того или иного участка цепи. В том случае, если провод установлен отдельно, не в связке с другими кабелями, то это лучше всего — в данном случае менять нужно будет только проводок. Другое дело, если сам кабель, изоляция которого подверглась перегоранию, находится в жгуте. Если это так, то оплавление изоляционного слоя произойдет и с другими проводами, расположенными рядом. В свою очередь, такая проблема может привести к возгоранию.
2. Обрыв цепи в автомобилях Опель Омега, Астра H или в любой другой модели — это не настолько опасная проблема, при обрыве максимум, с чем придется столкнуться автомобилисту — неработоспособность оборудования.
3. Отсутствие либо плохой контакт в соединениях. Довольно часто, когда блок управления выдает ошибку на приборной панели Check Engine, при этом указывая на неисправность того или иного датчика, причина заключается просто в плохом его контакте. При этом блок управления будет расценивать этот датчик как неработоспособный. Для диагностики плохого соединения понадобится вольтметр. Его нужно подключить к массе, то есть кузову или двигателю авто, а вторым щупом — к выводу соединений, диагностика уровня напряжения осуществляется с обоих сторон. Уровень снижения напряжения должен составлять не выше 0.5 вольт.
4. Неисправность оборудования — самая простая с точки зрения диагностики поломка. Вы точно знаете, что вышло из строя и вам остается только заменить то или иное устройство. Однако, перед заменой желательно понять, в чем заключается причина выхода из строя оборудования, чтобы не допустить такой же проблемы в будущем.
5. Неисправность аккумулятора отразиться на работе многих потребителей энергии. Более того, с разряженной батареей у вас не получится даже запустить двигатель. Причин разряда может быть несколько — нарушение правил использования, износ в результате долгой эксплуатации либо производственные дефекты.
6. Генератор — это устройство, которое питает все потребители энергии в бортовой системе авто во время движения, в отличие от АКБ, который питает оборудование в начале эксплуатации авто. Если генератор начинает работать некорректно, это одновременно может отразиться на функционировании многих узлов. Сам генератор состоит из многих элементов, поэтому если вы уверены в том, что проблема заключается именно в этом узле, все его составляющие нужно будет проверить. А для этого придется произвести демонтаж механизма и его разборку для выявления слабых мест (автор — канал Volodymyr Zagryvyi / Владимир Загривый).

Инструкция по замене проводки

Перед тем, как заменить оборванный провод на Опель Астра H, необходимо его найти. Для диагностики вам потребуется контрольная лампочка с проводом. Один конец лампочки следует подключить к кузову транспортного средства, а с помощью второго диагностируется наличие питания в места соединения. Как показывает практика, чаще всего обрыв проводки можно найти на изгибах проводов, и значительно реже — в жгутах.

Итак, процедура замены выглядит следующим образом:

1. Сначала ищется оборванный участок.
2. После того, как неработоспособный провод найден, его необходимо извлечь.
3. После извлечения производится укладка нового кабеля. При прокладке необходимо учесть, что провод не должен взаимодействовать с движущими частями кузова или другими движущимися элементами. В противном случае очень быстро может произойти перетирание кабеля и, соответственно, его обрыв.
4. Когда кабель уложен, его необходимо подключить. Места соединений лучше запаять и защитить при помощи изоляционной ленты. Также изолентой можно обмотать весь провод — это позволит увеличить его ресурс эксплуатации.
5. После установки кабеля производится проверка работоспособности оборудования. Если все работает правильно, то можно прятать провод и наслаждаться работой исправного авто. Если же что-то не работает, нужно искать причину и устранять ее (автор — канал TEXaS TV).

Меры профилактики

Как не допустить проблем в работе электросхемы автомобиля:

1. В первую очередь, всегда следите за работой аккумулятора. Время от времени батарею необходимо проверять на предмет наличия разряда, если вы заметили, что АКБ разряжена, ее надо как можно быстрее зарядить. Особенно, если речь идет об эксплуатации авто зимой — в зимнее время батареи разряжаются быстрее. Подробнее о том, как зарядить аккумулятор в домашних условиях, вы можете узнать из этой статьи. Также профилактика АКБ включает в себя проверку уровня электролита и его добавление при необходимости. Замена батареи должна произойти как можно быстрее, если на устройстве имеются следы повреждений, трещины и т. д.
2. Работоспособность генератора. О выходе из строя этого узла автомобилисту могут сказать такие симптомы, как появление лампочки разряда АКБ на приборной панели или ее мигание, выкипание аккумулятора. Если узел работает, но не правильно, при включении фонарей вы сможете заметить, что они стали светить менее ярко. А когда обороты двигателя будут увеличиваться, яркость свечения фар также возрастет. Диагностика узла должна производиться в том случае, если при его работе имеется гул или транспортное средство время от времени глохнет. Если машина глохнет во время езды, а генераторный узел при этом гудит, это говорит о том, что в электроцепи не хватает напряжения, при этом батарея может быть нормально заряжена. Более подробно о причинах, симптомах и диагностике генератора вы можете узнать из этой статьи.
3. При установке новых гаджетов или аудиосистемы укладывайте только соответствующие провода. Проводка может быть многожильной, с разным сечением, рекомендации касательно использования тех или иных проводов должны быть приведены в сервисной инструкции к прибору, который вы устанавливаете.
4. Всегда используйте предохранители, которые соответствуют необходимому номиналу. Если на устройства написано 15А, то необходимо использовать именно 15-амперный предохранитель. Не на 12, не на 20 А, а именно на 15.
5. Не используйте авто с разряженным аккумулятором, это может привести к его полному разряду и, соответственно, ускоренному износу.

Извините, в настоящее время нет доступных опросов.

Видео «Ремонт проводки в Опеле своими руками»

Подробная инструкция касательно ремонта проводки в электроцепи автомобиля Опель приведена на видео ниже (автор — канал Программа Автомобиль).

Opel Astra | Принципиальные схемы электрических соединений

Руководства ￫ Opel ￫ Astra (Опель Астра)

14.27.1 Принципиальные схемы электрических соединений

Принципиальные схемы электрических соединений Обозначение изображаемых на схемах элементов Номер Обозначение 1 Аккумуляторная батарея 2 Выключатель зажигания 3 Предохранители двигателя 4 Генератор 5 Стартер 6 Главный монтажный блок предохранителей 7 Радиоприемник .

..

14.27.2 Система управления двигателем Х16SZR

Система управления двигателем Х16SZR …

14.27.3 Система управления двигателем Х18XE-1

Система управления двигателем Х18XE-1 …

14.27.4 Система управления двигателем Х20ХЕV

Система управления двигателем Х20ХЕV …

14.27.5 Система управления двигателями Х17DTL и Х20DTL

Система управления двигателями Х17DTL и Х20DTL …

14.27.6 Система управления двигателем Y17DT

Система управления двигателем Y17DT …

14.27.7 Система управления двигателем Y20DTH

Система управления двигателем Y20DTH . ..

14.27.8 Автоматическая трансмиссия

Автоматическая трансмиссия …

14.27.9 Система охлаждения с К/В (Astra и Zafira бензин)

Система охлаждения с К/В (Astra и Zafira бензин) …

14.27.10 Система охлаждения без К/В (Astra и Zafira бензин)

Система охлаждения без К/В (Astra и Zafira бензин) …

14.27.11 Системы запуска и заряда (Astra дизель)

Системы запуска и заряда (Astra дизель) …

14.27.12 Системы запуска и заряда (кроме Astra дизель)

Системы запуска и заряда (кроме Astra дизель) …

14.27.13 ABS и антипробуксовочная система (TCS) (Astra и Zafira бензин)

ABS и антипробуксовочная система (TCS) (Astra и Zafira бензин) . ..

14.27.14 ABS и антипробуксовочная система (TCS) (Astra и Zafira дизель)

ABS и антипробуксовочная система (TCS) (Astra и Zafira дизель) …

14.27.15 Датчик скорости (VSS) без ABS (Astra бензин)

Датчик скорости (VSS) без ABS (Astra бензин) …

14.27.16 Датчик скорости (VSS) с ABS (Astra дизель)

Датчик скорости (VSS) с ABS (Astra дизель) …

14.27.17 Датчик скорости (VSS) без ABS (кроме Astra бензин)

Датчик скорости (VSS) без ABS (кроме Astra бензин) …

14.27.18 Система гидроусиления руля (все модели)

Система гидроусиления руля (все модели) . ..

14.27.19 Темпостат (Astra бензин)

Темпостат (Astra бензин) …

14.27.20 Темпостат (Astra дизель)

Темпостат (Astra дизель) …

14.27.21 Темпостат (Zafira бензин)

Темпостат (Zafira бензин) …

14.27.22 Темпостат (Zafira дизель)

Темпостат (Zafira дизель) …

14.27.23 Головные фары (все модели)

Головные фары (все модели) …

14.27.24 Указатели поворотов (Astra дизель)

Указатели поворотов (Astra дизель) …

14.27.25 Указатели поворотов (кроме Astra дизель)

Указатели поворотов (кроме Astra дизель) . ..

14.27.26 Огни заднего хода (Zafira дизель)

Огни заднего хода (Zafira дизель) …

14.27.27 Огни заднего хода (Astra дизель)

Огни заднего хода (Astra дизель) …

14.27.28 Огни заднего хода (Astra и Zafira бензин)

Огни заднего хода (Astra и Zafira бензин) …

14.27.29 Стоп-сигналы (Astra дизель)

Стоп-сигналы (Astra дизель) …

14.27.30 Стоп-сигналы (Astra бензин)

Стоп-сигналы (Astra бензин) …

14.27.31 Стоп-сигналы (Zafira дизель)

Стоп-сигналы (Zafira дизель) . ..

14.27.32 Стоп-сигналы (Zafira бензин)

Стоп-сигналы (Zafira бензин) …

14.27.33 Подсветка номерного знака (Astra бензин)

Подсветка номерного знака (Astra бензин) …

14.27.34 Подсветка номерного знака (кроме Astra бензин)

Подсветка номерного знака (кроме Astra бензин) …

14.27.35 Противотуманное освещение, задние фонари (все модели)

Противотуманное освещение, задние фонари (все модели) …

14.27.36 Клаксон (Zafira бензин и дизель)

Клаксон (Zafira бензин и дизель) …

14.27.37 Клаксон (Astra бензин и дизель)

Клаксон (Astra бензин и дизель) . ..

14.27.38 Подушки безопасности (SRS) (все модели)

Подушки безопасности (SRS) (все модели) …

14.27.39 Обогрев заднего стекла (все модели)

Обогрев заднего стекла (все модели) …

14.27.40 Омыватели и очистители стекол (Astra бензин)

Омыватели и очистители стекол (Astra бензин) …

14.27.41 Омыватели и очистители стекол (кроме Astra бензин)

Омыватели и очистители стекол (кроме Astra бензин) …

14.27.42 Наружные зеркала (Astra бензин)

Наружные зеркала (Astra бензин) …

14.27.43 Наружные зеркала (кроме Astra бензин)

Наружные зеркала (кроме Astra бензин) . ..

14.27.44 Стеклоподъемники (Astra бензин)

Стеклоподъемники (Astra бензин) …

14.27.45 Стеклоподъемники (кроме Astra бензин)

Стеклоподъемники (кроме Astra бензин) …

14.27.46 Освещение салона (Astra бензин и дизель)

Освещение салона (Astra бензин и дизель) …

14.27.47 Освещение салона (Zafira бензин и дизель)

Освещение салона (Zafira бензин и дизель) …

14.27.48 Прикуриватель (все модели)

Прикуриватель (все модели) …

14.27.49 Подсветка вещевого ящика (все модели)

Подсветка вещевого ящика (все модели) . ..

14.27.50 Трехфункциональный дисплей (Astra бензин и дизель)

Трехфункциональный дисплей (Astra бензин и дизель) …

14.27.51 Трехфункциональный дисплей (Zafira бензин и дизель)

Трехфункциональный дисплей (Zafira бензин и дизель) …

14.27.52 Многофункциональный дисплей (Astra и Zafira бензин)

Многофункциональный дисплей (Astra и Zafira бензин) …

14.27.53 Многофункциональный дисплей (Astra и Zafira дизель)

Многофункциональный дисплей (Astra и Zafira дизель) …

14.27.54 Мультитаймер (Astra дизель)

Мультитаймер (Astra дизель) .

..

14.27.55 Мультитаймер (кроме Astra дизель)

Мультитаймер (кроме Astra дизель) …

14.27.56 Система отопления (Astra бензин)

Система отопления (Astra бензин) …

14.27.57 Система отопления (кроме Astra бензин)

Система отопления (кроме Astra бензин) …

14.27.58 Дополнительный отопитель (кроме Astra бензин)

Дополнительный отопитель (кроме Astra бензин) …

14.27.59 Система кондиционирования (Astra бензин и дизель)

Система кондиционирования (Astra бензин и дизель) …

14.27.60 Система кондиционирования (Zafira бензин и дизель)

Система кондиционирования (Zafira бензин и дизель) .

..

14.27.61 Аудиосистема (все модели)

Аудиосистема (все модели) …

14.27.62 Единый замок (все модели)

Единый замок (все модели) …

14.27.63 Панель приборов (Astra и Zafira бензин)

Панель приборов (Astra и Zafira бензин) …

14.27.64 Панель приборов (Astra и Zafira дизель)

Панель приборов (Astra и Zafira дизель) …

14.27.65 Система управления двигателями Х14ХЕ и Х16XEL

Система управления двигателями Х14ХЕ и Х16XEL …

Руководства по ремонту Vauxhall

> Astra H > N Электрооборудование и приборы > Переключатели, блок управления, реле, замок зажигания > Принципиальные и маршрутные схемы > Принципиальная схема > Блок переключателей, центральная консоль

Vauxhall Руководства по ремонту > Astra H > N Электрооборудование и приборы > Переключатели, блок управления, реле, замок зажигания > Принципиальные и маршрутные схемы > Принципиальная схема > Блок переключателей, центральная консоль

Задайте вопрос, получите ответ как можно скорее!

СЛЕДУЮЩАЯ СТРАНИЦА >

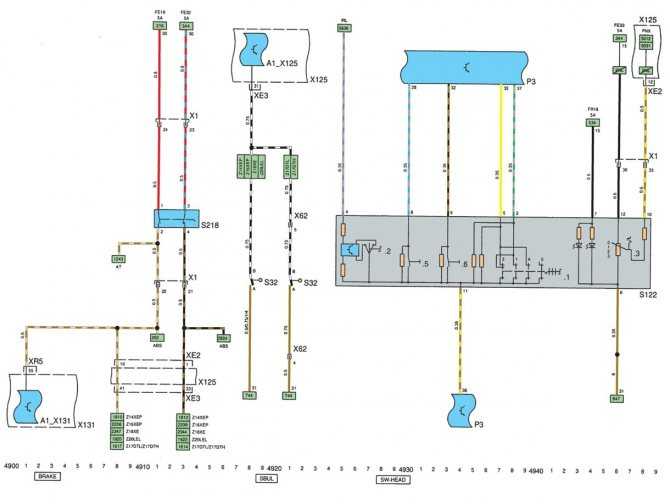

N Электрическое оборудование и приборы > Переключатели, блок управления, реле, замок зажигания > Принципиальные и маршрутные схемы > Принципиальная схема > Блок переключателей, центральная консоль

Системы
SW-CC	Блок переключателей, центральная консоль

Компоненты
P3	Инструмент	S270. 4	Переключатель парковки
S270	Блок переключателей — центральная консоль	S270.5	Переключатель — полуактивная система демпфирования
S270.1	Выключатель аварийной сигнализации	S270.6	Выключатель обогрева сиденья слева
S270.2	Выключатель — Центральный замок	S270.7	Выключатель — Обогрев правого сиденья
S270.3	Выключатель — система контроля давления в шинах	S270.16	Выключатель — разблокировка, крышка багажника

Сокращения
5A	5 Ампер	NB	Нотчбек
15	Напряжение зажигания	PEP	Открытие и запуск
31	Наземный	PP	Парковочный пилот
~NB	Не седан	REC	Задний электронный модуль
~REC	Не задний электронный модуль	Правый руль	Правосторонний руль
FE33	Предохранитель, электрощит под капотом FE33	SH	Обогрев сиденья
FR18	Предохранитель, задний электронный модуль FR18	TPM	Система контроля давления в шинах
INS	Прибор	WL	Аварийная сигнализация
IRL	Освещение салона	ZV	Центральный замок двери
Левый руль	Левый руль

Коды цветов
BK	Черный	GNBN	Зелено-коричневый
БКБН	Черно-коричневый	GNWH	Зелено-белый
БКВТ	Черно-фиолетовый	GYGN	Серо-зеленый
BKYE	Черно-желтый	GYYE	Серо-желтый
БН	Коричневый	ВТБН	Фиолетово-коричневый
BNGY	Коричнево-серый	YEBK	Желто-черный
BNWH	Коричнево-белый	YERD	Желто-красный
BUGY	Серо-голубой

N Электрооборудование и приборы > Переключатели, блок управления, реле, замок зажигания > Принципиальные и маршрутные схемы > Принципиальная схема > Блок переключателей, центральная консоль

СЛЕДУЮЩАЯ СТРАНИЦА >

Car PDF Руководство, электрическая схема и коды неисправностей DTC

Коды неисправностей автомобилей OPEL DTC – Astra H, J, G, Zafira B, Vectra, Omega B, Corsa D, Insignia, Meriva, Antara, Mokka, Фронтера .

Коды неисправностей Opel DTC

Коды неисправностей Opel DTC

Коды неисправностей Opel DTC.pdf

Документ Adobe Acrobat 315,7 КБ

Загрузить

Руководство по эксплуатации Opel Agila

Руководство по эксплуатации Opel Agila

Руководство по эксплуатации Opel Agila.pdf

Документ Adobe Acrobat 1,8 МБ

Загрузить

Руководство пользователя Opel Adam

Руководство пользователя Opel Adam

Руководство пользователя Opel Adam.pdf

Документ Adobe Acrobat 2,3 МБ

Загрузить

Руководство по эксплуатации Opel Astra

Руководство по эксплуатации Opel Astra

Руководство по эксплуатации Opel Astra.pdf

Документ Adobe Acrobat 2,5 МБ

Загрузить

Руководство пользователя Opel Antara

Руководство пользователя Opel Antara

Руководство пользователя Opel Antara. pdf

Документ Adobe Acrobat 3.0 MB

Загрузить

Руководство пользователя Opel Combo

Руководство пользователя Opel Combo

Руководство пользователя Opel Combo.pdf

Документ Adobe Acrobat 2,5 МБ

Загрузить

Руководство по эксплуатации Opel Cascada

Руководство по эксплуатации Opel Cascada

Руководство пользователя Opel Cascada.pdf

Документ Adobe Acrobat

Загрузить

Opel GT Manta 1973 Руководство по обслуживанию

Opel GT Manta 1973 Руководство по обслуживанию

Opel GT Manta 1973 Руководство по обслуживанию.pdf

Документ Adobe Acrobat 6,6 МБ

Загрузить

Руководство по эксплуатации Opel Insignia

Руководство по эксплуатации Opel Insignia

Руководство по эксплуатации Opel Insignia.pdf

Документ Adobe Acrobat 2,9 МБ

Загрузить

Руководство пользователя Opel Karl

Руководство пользователя Opel Karl

Руководство пользователя Opel Karl. pdf

Документ Adobe Acrobat 1,5 МБ

Загрузить

Руководство пользователя Opel Corsa

Руководство пользователя Opel Corsa

Руководство пользователя Opel Corsa.pdf

Документ Adobe Acrobat 5,0 МБ

Загрузить

Руководство пользователя Opel Movano

Руководство пользователя Opel Movano

Руководство пользователя Opel Movano.pdf

Документ Adobe Acrobat 370.0 КБ

Загрузить

Руководство по эксплуатации Opel Vivaro

Руководство по эксплуатации Opel Vivaro

Руководство по эксплуатации Opel Vivaro.pdf

Документ Adobe Acrobat 199,9 КБ

Загрузить

Руководство по эксплуатации Opel GT

Руководство по эксплуатации Opel GT

Руководство пользователя Opel GT.pdf

Документ Adobe Acrobat 2,5 МБ

Загрузить

Opel Kadett C 1973 Руководство по эксплуатации

Opel Kadett C 1973 Руководство по эксплуатации

Opel Kadett C 1973 Руководство по эксплуатации. pdf

Документ Adobe Acrobat 874.2 KB

Скачать

Руководство по Opel Sintra

Руководство по Opel Sintra

Руководство по Opel Sintra.pdf

Документ Adobe Acrobat 9.1 MB

Загрузить

Руководство по эксплуатации Opel Meriva

Руководство по эксплуатации Opel Meriva

Руководство по эксплуатации Opel Meriva.pdf

Документ Adobe Acrobat 3,2 МБ

Загрузить

Руководство по эксплуатации Opel Mokka

Руководство по эксплуатации Opel Mokka

Руководство по эксплуатации Opel Mokka.pdf

Документ Adobe Acrobat 2.2 МБ

Скачать

Opel Record D 1972 Руководство по эксплуатации

Opel Record D 1972 Руководство по эксплуатации

Opel Record D 1972 Руководство по эксплуатации.pdf

Документ Adobe Acrobat 3,7 МБ

Загрузить

Руководство пользователя Opel Zafira

Руководство пользователя Opel Zafira

Руководство пользователя Opel Zafira. pdf

Документ Adobe Acrobat 2,4 МБ

Скачать

Opel+Omega+B EWD

Opel+Omega+B EWD


JPG Изображение 92,9 КБ

Скачать

Opel+Vectra ewd

Opel+Vectra ewd


JPG Изображение 115,6 КБ

Загрузить

Opel+Kadett+E EWD

Opel+Kadett+E EWD


Изображение JPG 42.0 КБ

Загрузить

Opel Vectra(B) Схема подключения

Схема подключения Opel Vectra(B)

Схема подключения Opel Vectra(B).pdf

Документ Adobe Acrobat 3,2 МБ

Загрузить

OPEL Руководство по эксплуатации автомобиля в формате PDF и электрические схемы над страницей – Agila, Combo, GT Manta, Adam, Cascada, Insignia, Karl, Movano, Corsa, Kadett, Meriva, Antara, Vivaro, Zafira, Ампера, Рекор д; Opel   EWD с; Коды неисправности Opel DTC.

В 1862 году немецкий предприниматель Адам Опель основал промышленную компанию, получившую его имя, которая изначально занимала нишу производства швейных машин.

Кроме того, в 1870 году было запущено производство экипажей и велосипедов под маркой Opel .

К 1936 году благодаря правильной стратегии и крупным финансовым вливаниям со стороны General Motors , Opel стал Крупнейший автопроизводитель Европы, отмечает Адольф Гитлер, освобождая компанию от уплаты налогов.

В 2008 году, после общего банкротства General Motors , которую спасли только инвестиции правительств Соединенных Штатов Америки и Канады, возникает вопрос о продаже компании Opel британскому подразделению Vauxhall .

На покупку такого крупного автопроизводителя подают заявки самые разные концерны и компании, в том числе совместная заявка Volkswagen и Сбербанк России .
