Фэ 2000э схема ремонт

Фен Интерскол ФЭ-2000 довольно ненадежен, особенно если эксплуатировать его неправильно.

Ремонт обычно происходит по таким неисправностям:

  • Замена симистора,
  • Замена или чистка переменного резистора (потенциометра),
  • Замена или ремонт нагревательных спиралей R1 или R2,
  • Замена двигателя.

Чтобы фен проработал дольше, рекомендуется внимательно изучить инструкцию по эксплуатации, особенно режим работы.

Рекомендуемое максимально время работы — 5 минут. По завершении работы регулятор температуры убрать на минимум, оставить на холодном продуве не менее чем на 1 минуту, и только затем выключить фен.

Скачать справочную информацию по симисторам:

Полезной будет справочная информация по диаку и триаку (динистору и симисторам), которые используются в фенах. Даташиты были выложены к статьям про ремонт блоков защиты галогенных ламп и ремонт диммеров своими руками.

• Динистор DB3 / Даташит, pdf, 183.

12 kB, скачан:2033 раз./

• Симисторы для диммеров BT136-BT139 / Даташиты, pdf, 150.55 kB, скачан:2788 раз./

Если статья оказалось полезной, или появились вопросы, оставьте пожалуйста комментарий. Если интересно, что я буду публиковать на блоге СамЭлектрик дальше – подписывайтесь на новые статьи.

Вопросы и отзывы по фену Интерскол оставляйте в комментариях.

Фен – Интерскол ФЭ-2000Э перестал греть второй спиралью.
Схема ни одна не похожа на те что нашел – http://www.samelectric.ru/komponenty. interskol.html
Перегорели два SMD резистора 510 Ом.
Заменил на обычные.
Греть стал второй спиралью.
Аккуратнее с разбором рукоятки !
Черная вставка имеет два лепестка крепления.
На фото отметил посадочные отверстия в рукоятке и лепестки-защёлки на накладке.
Всем удачи !

Сгорели смд сопротивление.поменял на наружные 510ом 1вт не работает.греет 80градусов на всех скоростях.при замыкании крайнего и центрального контактов симистора греется.

что где тыкнуть, прозвонить(

По вашей схеме все просто, первый операционник OP1.3 работает в качестве интегратора (как фильтр нижних частот), скорее всего для исключения помех. OP1.4 работает просто как повторитель (для развязки). OP1.1 работает в качестве компаратора и дает на выходе логический уровень (0 или +). OP1.2 тоже работает в качестве компаратора, думаю он служит для переключения симистора в момент когда сетевое напряжение =0 (zero-crossing).
Цепь C1, V2 это конденсаторный блок питания, он понижает питание до уровня стабилитрона V2, а в качестве сопротивления он использует импеданс конденсатора C1.

Первым делом я бы проверил напряжение после V2 (осторожно, там нет развязки от сетевого напряжения). Если оно большое V2, OP1 и оптопара на помойку. Если все в порядке проверьте переменник R11.

Оптопару тоже глянуть надо

Не очень понимаю его работу.как его проверить

В инете есть описание его работы и как проверить, меняй если не понятно, цена вопроса 40р

V8 диод какой точно не знаю, обычный выпрямительней диод.

В этой статье изложу свой опыт по ремонту профессионального промышленного фена Интерскол ФЭ-2000. Из него полетели искры, пошел дым. Со схемой фена было непросто, то что нашел, и то, что сам нарисовал, выкладываю здесь.

Фен имеет три ступени регулировки мощности и скорости потока воздуха, а также плавную регулировку температуры. Фены Интерскол делаются в Китае, качество соответствует. Отзывов и описаний много в интернете, в том числе на сайте производителя. Мой отзыв – ещё один.

Фен Интерскол ФЭ-2000. Cерийный номер

Фен собирается в двух модификациях, которые отличаются в основном схемами электронных плат.

Первый вариант – на плате DB3011, плата переключателя – DV3011-2. Эта плата собрана на микросхеме (сдвоенный операционный усилитель LM358) и симисторе BTA16 или аналогах – BT139, и т.п.

Вторая модификация – плата DB230V, схема собрана на оптопаре P521 и симисторе. Плата переключателя названа DG-KG3.

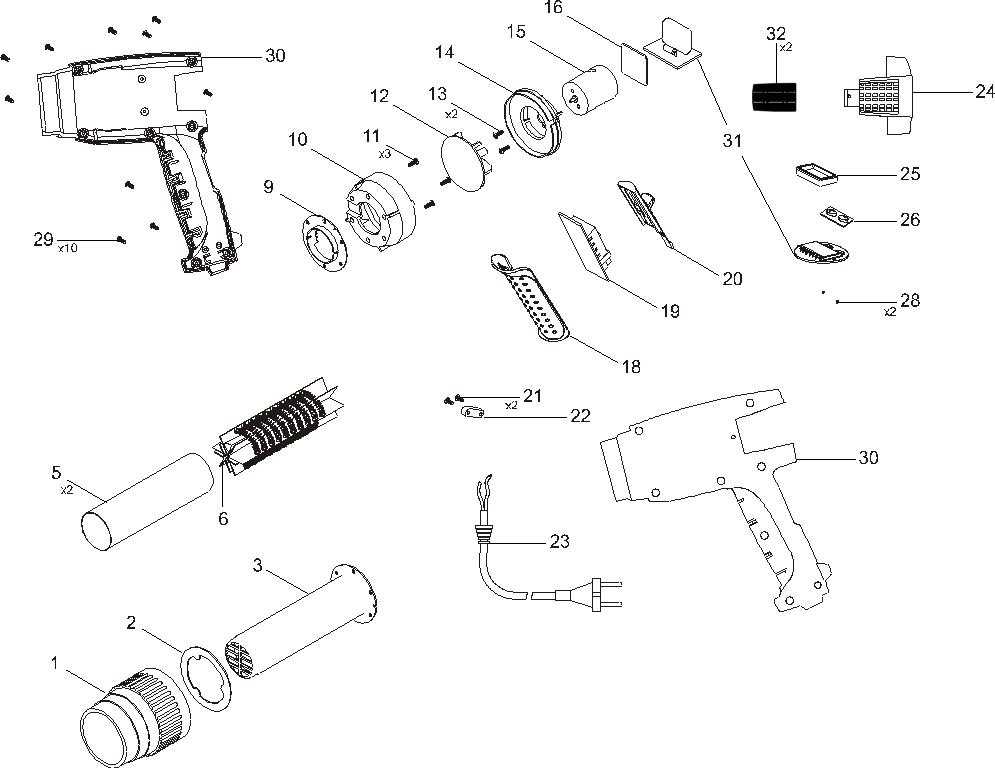

Сначала рассмотрим схему фена на плате DB3011. Ниже приведена фотография в разобранном виде:

Плата DB3011, DB3013

Схема электрическая соединений:

Фен Интерскол ФЭ-2000. Плата DB3011. Схема соединений

  • С1 – 0,22 мкФ х 275V (для подавления помех)
  • R1 – 27…28 Ом – низкоомный (мощный) нагревательный элемент
  • R2 – 180…195 Ом – высокоомный нагревательный элемент (спираль)
  • F – термопредохранитель (Lebao RVD-135 250V 10A TF=135°C)
  • M – двигатель, 18 VDC
  • Переключатель – на 4 положения, Defond DSE-2410

Схема самой платы DB3011:

Фен Интерскол ФЭ-2000. Плата DB3011. Схема соединений и схема платы (вариант 1)

Схема платы DB3011. Вариант 2

Параметры деталей электронной платы DV3011

TR1 -BTA 16 600CMAR729 R1=100Ком
D1 -6C2RSHL LM358P – микросхема R2=97Ком
С1=3. 3mF (50V) R3=100Ком
С3=0,47mF (50V) R4=21,7Ком
С18=470mF (25V) R5=
С=.22mF KX2 (250V) MEX CPF 40/85/21/C R6=50Ком
D1-9 – 1N4007 ZX R7=
D10 – 6A10 R8=430Ком
Z2 -1N744A (стабилитрон) R9=
S1 – переключатель “Defond” DSE 2410 10A 250V

T85

R10=68КомP – нагревательные элементы R11=68Ком F – термопредохранитель (термозвено) LEBAO R4D 250V 10A TF-135°C

Схема электрическая фена ИНТЕРСКОЛ на плате

DB230V

Фен Интерскол ФЭ-2000. Плата DB230V на симисторе и оптроне. Фото в разборе.

Плата DB230V. Фото поближе.

Фен Интерскол ФЭ-2000. Плата DB230V. Схема соединений

Плата DB230V_схема подключения. Вариант 2.

Плата DB230V_схема электрическая принципиальная. В схеме недорисовка – между точкой Gx и точкой соединения спиралей R1 и R2 – включен термопредохранитель (см таблицу с перечнем деталей выше). Кроме того, выход термопары подключен ошибочно, см.комментарии.

04.03.13: Выкладываю во всеобщее пользование схему электроники платы DB 230 V, которую мне прислал читатель, пожелавший остаться неизвестным:

Схема фена Интерскол ФЭ-2000 на плате DB-230V

Соединение старой и новой платы фена, взаимозаменяемость выводов:

  • N3 – S2
  • N1 – S3
  • N2 – S1
  • N – GX

Ремонт фена Интерскол своими руками

Фен Интерскол ФЭ-2000 довольно ненадежен, особенно если эксплуатировать его неправильно.

Ремонт обычно происходит по таким неисправностям:

  • Замена симистора,
  • Замена или чистка переменного резистора (потенциометра),
  • Замена или ремонт нагревательных спиралей R1 или R2,
  • Замена двигателя.

Чтобы фен проработал дольше, рекомендуется внимательно изучить инструкцию по эксплуатации, особенно режим работы.

Рекомендуемое максимально время работы – 5 минут. По завершении работы регулятор температуры убрать на минимум, оставить на холодном продуве не менее чем на 1 минуту, и только затем выключить фен.

Полезной будет справочная информация по диаку и триаку (динистору и симисторам), которые используются в фенах. Даташиты были выложены к статьям про ремонт блоков защиты галогенных ламп и ремонт диммеров своими руками.

• Динистор DB3 / Даташит, pdf, 183.12 kB, скачан:8920 раз./

Если статья оказалось полезной, или появились вопросы, оставьте пожалуйста комментарий. Если интересно, что я буду публиковать на блоге СамЭлектрик дальше – подписывайтесь на новые статьи.

Вопросы и отзывы по фену Интерскол оставляйте в комментариях.

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

123 комментария


на “Схема и ремонт промышленного Фена Интерскол”

Нормально, как раз искал схему на оптопаре!
С меня респект!

Ненадежная схема постоянно ремонтирую такие. Проблема в потенциометре и спирали накала.

а что у вас делает оптопара.

Ага, и меня покоробило – что может делать оптоПара с закороченными эмиттером-коллектором?

Оптопара – как обычно, для гальванической развязки.
Хотя вопрос видимо в том, что производитель поставил оптопару там, где её обычно не используют – симистор высоковольтный, и обычно управляется без гальванической развязки, например как в диммере или блоке защиты галогенных ламп .

Дело вообще не в этом.
В этой схеме, гальванически развязаны – цепь управления симистором и цепь мотора. Ибо в схему заложено пропорциональная зависимость между установленной скоростью вращения и температурой ТЭНа

В схеме регулятора с оптопарой небольшая ошибочка в районе оптрона со стороны 3 и 4 вывода.3 вывод к динистру, 4 вывод на управление симистром.

Спасибо. Действительно, ошибочка вышла в последней схеме…

А перерисовать схему нормально можно? Ибо по описанию не получается представить ваш изм2

Да, ошибочка в схеме в районе второй части оптопары, выводы 3 и 4. Правильно – на схеме от 04.03.13 (последняя).
Спасибо! Уже несколько фенов отремонтировал!

Подскажите есть схема платы DB230V меня интересует как она работает?
Это регулятор мощности?Выше 600 градусов может поднятся температура?
Там есть защита?Можно ввести туда индикатор хотя бы на светодиодах чтобы знать какую выставляешь температуру а то на глаз?
И еще по схеме между выводами 3 и 4 оптрона Р521 (аналог 817 – ?) какой стоит диод ?И какая марка диода D7 выводы S1 и S3.
Значит диод между 3 и 4 выводами не нужен?И четвертый вывод отопары не должен быть связан с динистором?

И еще а какая из схем лучше: DB230V или DB3011 ?

Ещё раз уточню, эти схемы – от производителя, установлены в серийных фенах.
Постараюсь ответить на вопросы.
Да, схема работает как регулятор мощности нагревательной спирали. Температура выше 600 может легко подняться, если ограничить поступление воздуха (прикрыть решетку или если она забъется мусором). Тогда сработает термопредохранитель.
Температура фена ставится только на глаз, если хотите точно – покупайте Makita)
По схеме к сожалению сейчас подсказать не могу, нет фена под рукой, а схема только та, что здесь на сайте СамЭлектрик. Читайте коммент x801et.
Какая схема лучше – по моему мнению, на микросхеме. А у вас какой фен?

У меня сгорел фен Matrix 2000 ,сгорела спираль вот и ищу варианты.
Тоесть по Вашему мнению фен с платой DV3011 на микросхеме LM358 лучше чем на плате DB230V на оптопаре ?

В своё время интересовался схемами фена Интерскол, по отзывам – регулятор на микросхеме лучше.
Но самое слабое место любого фена – спираль. Её главное не перегревать и охлаждать перед выключением питания фена.
Спираль в Matrix можно заменить, а какое там управление?

Да никакого, вот и ищу.Стоит спираль и от нее 5 выводов:на двигатель и на выключатель в три положения и больше ничего.Если менять спираль то тнадо искать подходящую,а запчастей в городе мало только на известные BOSH,Steinel или самому мотать.

Спасибо, обязательно опубликую!

Из опыта. Разбирал несколько фенов. Из всех один меня удовлетворил. Это Бош.

Объясню почему. Все фены, кроме бош, включая и макиту дерьмо по той простой причине, что нагреватель намотан на пластинах из слюды, плюс часть спирали используется для электродвигателя. В Боше спираль упрятана в керамику, а спираль для электродвигателя вообще отдельная и также намотана на керамической основе.

Из опыта эксплуатации, Бош выходит из строя только когда изнашиваются щетки двигателя. Это мое субъективное мнение, но я сталкивался и с Макитой-вышла из строя из-за падения(замкнули спирали), и с Штернами. Насчет Интерскола, так шуруповерт работает отменно. Видел новый их фен. Недорого-2000 рубчиков. С регулировкой температуры и оборотов, плюс отключается сам, только когда остынет, после выключения. Как он в работе-не знаю, но задумки хорошие.

подскажите пжлста. интерскол фэ2000э выключил предварительно продув, но больше не включается(похоже перегрел). элемент греется, но моторчик не жужжит. разобрал, ткнул БП к моторчику-крутится. может термопредохранитель? можно ли на прямую соеденить? что сделать чтоб не добить? почти новый, жалко.

разобрал дальше, мелкая обмотка на керамике перегорела малость. это всё? кирдык? или нагрев. элемент отдельно продается?

Нужно прозвонить термопредохранитель. Возможно, он перегорел. Его можно купить и заменить. Если просто закоротить его (жучок), резко снижается пожаробезопасность фена.
Обмотка нагревателя может быть соединена, просто достаточно скрутить проволочки. Способ не очень, но много фенов отремонтировано так.

странно, но термопреда нет! просто три провода идут на обмотку и основную спираль. есть ещё два тонких проводка,идущих с платы, проходят по всей длине в центре керамики и замыкаются в передней части(что это). обмотку соединить вряд ли получится, да и не на долго это.минимум три нити перегорели, часть термопасты осыпалось, несколько витков болтаются лежат внахлёст.короче пойду в магазин, спрошу какие з/ч есть.

Да, надо искать новую спираль в сборе, но вряд ли продадут. Может, обменять по гарантии получится?

На схеме от 3.03.2013 резистор 47к соединён с “-” двигателя, а на схеме от 17.09 2012 с S3. Подскажите пожалуйста, как правильно?

Здравствуйте. недавно отремонтировал свой фен.. спираль намотали на заводе, толщина нити и диаметр точь в точь. но уложил спираль, субьективно оценивая длину по частоте намотки витков и пр. Только сейчас наткнулся на ваши схемы. Получается, что спираль должна иметь сопротивление 27 ом, у меня же получилась 24 ома.. Успокойте, может ни чего страшного? 🙂

В ремонте фена – самое проблемное и важное место в ремонте – качественно уложить и подключить спираль.
Такое отклонение как у Вас – действительно ничего страшного, это в пределах погрешности. В тех же пределах меняется напряжение в сети.

Но если уменьшилось сопротивление – значит, увеличилась мощность и температура. Поэтому, на всякий случай, не включайте фен на 100% мощности. Впрочем, я бы рекомендовал это ко всем фенам с плавной регулировкой.

Александр/СамЭлектрик, нашел у себя поломку, перегорела нить накаливания тоненькая которая, возможно ли ее заменить на более толстую с таким же сопротивлением? или где ее такую тоненькую вообще заказать можно?

Видел в магазине радиодеталей. Или найдите сервисную мастерскую, могут продать как запчасть.

Вообще спирали в фенах горят очень часто – из-за неправильной эксплуатации. Люди ленятся выключить нагрев, оставить холодный продув хоть на 10 секунд, и только потом выключить.

У нас как – вытащил из розетки и пошёл по делам ;(

может всётаки можно применить какой “протез” или перемотать спираль с тем же сопротивлением? Хотя бы временно? В моей ситуации приобретение запчасти не реально!

Можно, конечно перемотать, но всё зависит от качества намотки.

разобрал фен интерскол т.к. не работает,поменял диод 1шт был неисправен,термопредохранитель заменил,проверил двигатель на работу,работает.проверял через бп от ноута,при замене термопредохранителя стала работать спираль т. е. нагревается,но моторчик молчит,он как то связан вообще со спиралью или?

как проверить оптопару или?решил поменять семистор но увы так же молчит мотор хотя он рабочий,что нужно проверить чтобы убедиться что к мотору подходит напряжение вот.если честно то с радиодеталями на вы,если можно на пальцах то пж,чтобы щуп от тестора сунуть и посмотреть есть напруга значит годная деталь,за что отвечает оптопара в схеме интересно знать?если можно то я незнаю цепь выстроить как куда что бежит чтобы померить опять же тестором.спасибо.

просто охото до истины самому докапаться,вот.и если не трудно можно наминалы деталей по схеме а то я смотрю в одну там так написано,в др. посмотрю там по др. уже вроде.и еще на схеме от руки не очень разборчиво какое сопротивление под№ и наминал что то я немогу разобраться с этим тоже.как лучше смотреть тестером сопротивления выпаявать или?

и так же остальные детальки как лучше прозвонить пж укажите.движок если перепаял и неправильно запаял то что?спасибо.
