Фотореле для уличного освещения. Схема подключения

Что такое фотореле?

Фотореле — это устройство, снабженное с выносным или встроенным сумеречным датчиком, которое встроено в электрическую цепь для осветительых приборов. Датчик, реагирующий на освещения, подает сигнал на схему реле, замыкая – включая освещение в сумерки и размыкая — выключая освещение в светлое время суток.

Как правильно выбрать фотореле?

Для правильного выбора фотореле, нужно знать какой вид датчика будет удобней использовать в конкретных условиях, выносной или встроенный и обязательно учесть токовые характеристики фотореле. Они, как и во всяком электрическом приборе, имеют ограничение по коммутации тока в амперах.

Принцип работы фотореле

Светочувствительное устройство, постоянно подключенное к электрическому питанию, замеряет уровень естественной освещенности контролируемого пространства. Датчик, реагирующий на освещение, подает сигнал на схему реле, замыкая – включая освещение в сумерки и размыкая — выключая освещение в светлое время суток.

Структурная схема фотореле

В состав сумеречного выключателя могут входить:

• светочувствительный элемент, реагирующий на колебания освещенности;
• датчик фотоэлемента, воспринимающий изменения тока;
• усилитель электрического тока;
• коммутирующий прибор в виде реле.

Схемы фотореле (сумеречный выключатель)

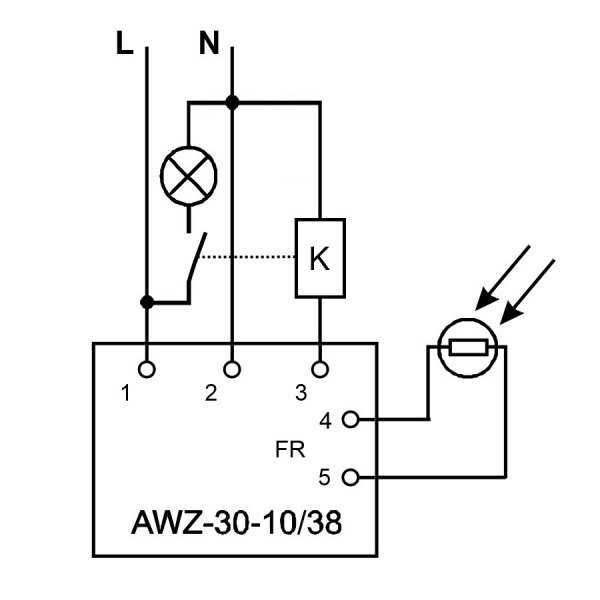

 Схема фотореле с выносным датчиком

Особенности конструкций сумеречных выключателей

Современные простые фотореле для небольших светильников выпускаются в едином пластмассовом корпусе с возможностью крепления на стену или непосредственно на фонарь тыльной стороны.

В случае превышаемой мощности подключаемых через фотореле осветительных приборов коммутировать его в цепь следует через магнитный пускатель или контактор соответствующей нагрузки.

Сложные приборы сумеречного освещения выпускаются двумя составляющими (внешнего датчика фотоэлемента и измерительно-коммутационного устройства), расположенных в щитовой и соединяемых проводами.

Монтаж фотодатчика,  реагирующего на движение, выполняется с учетом обеспечения обзора контролируемой территории.

Подключение нескольких осветительных приборов на одну выходную группу сумеречного выключателя проводится по параллельной схеме.

Большинство фотореле, защищены системой помехозащитой (выдержка времени) от ложных срабатываний. Но, все равно, датчики устройства нужно располагать в дали от возможных попаданий посторонних источников света, чтобы исключить эффект мигания ламп.

Фотодатчик замеряет естественную освещенность по одному из принципов:

• фоторезистора;
• фотодиода;
• фототранзистора;
• фототиристора;
• фотосимистора.

Чувствительным элементом, воспринимающим световой поток во всех этих конструкциях работает p-n переход, созданный на стыке двух различных полупроводниковых металлов с р- и n- проводимостью, который .способен вырабатывать электрический заряд при облучении светом.

Электрическое сопротивление фоторезистора зависит от интенсивности падающего светового потока.

Фотодиод формирует электрический заряд, соответствующий интенсивности света за счет фотовольтаического эффекта.

Фототранзистор устроен как оптоэлектронный полупроводник, является аналогом обычного биполярного транзистора, в котором область базы облучается светом для регулирования электрического сигнала.

Фототиристор предназначен для работы в цепях постоянного тока, сконструирован оптоэлектронным полупроводником со структурой обыкновенного тиристора, включаемого в работу током от потока света, направленного на светочувствительную матрицу,.

Фотосимистор сконструирован для работы с переменным током. Его можно представить упрощенной конструкцией из двух фототиристоров. Каждый из них реагирует на положительную или отрицательную составляющую полупериода гармоники. Синхронизацией тока для подачи на управляющий электрод занимается специальная схема.

Технические характеристики фотореле

К основным параметрам, влияющим на выбор сумеречного выключателя, относят:

• номинальное напряжение питания.

Внимание! Электронные приборы, выпускаемые за рубежом, предназначены для работы с напряжениями, стандартизированными в чужих странах. Они могут составлять величину 127 или 110 вольт, что не обеспечит их стабильную работу в электросети 220 вольт.

• мощность потребления электроэнергии и тепловую нагрузку светильников, которую должны надежно выдерживать выходные контакты сумеречного выключателя;
• условия эксплуатации прибора, влияющие на конструкцию и выбор степени защиты корпуса:
  • работа при атмосферных осадках;
  • возможность засорения пылью и посторонними предметами;
  • поддержание температурного режима;
  • светочувствительность датчика и настройки порога срабатывания по освещенности;
  • типы коммутируемых светильников. Простые сумеречные выключатели предназначены для работы с активными нагрузками, создаваемыми разогревом нити накаливания обычных ламп Ильича и галогенных конструкций. Все остальные виды, включая люминесцентные и энергосберегающие, создают реактивную составляющую нагрузки.

У метало-галогенных, натриевых и ртутных ламп при запуске создается бросок пускового тока, который может выжечь контакты.

Конструкция фотореле

Элементная база

Первые фотоэлементы создавались исключительно на аналоговых элементах с электромеханическими реле. Такие устройства успешно работают со 2-й половины 20-го века до настоящего времени.

По мере развития науки, послужившей бурному производству робототехники, стали массово выпускаться полупроводниковые устройства, на базе которых создавались конструкции статических фотореле.

Освоение микропроцессорной техники позволило управлять сложными осветительными установками посредством контроллеров, учитывающих специфические условия местности, включать датчики, реагирующие на движение или другие факторы.

Фотореле с выносным датчиком

Фотореле для уличного освещения. Как подключить фотореле

Благоустройство придомовой территории часто нуждается в устройствах, использующихся для того, чтобы автоматически включать свет после наступления сумрака и отключать с рассветом.

В этих целях может использоваться как фотореле, так и астротаймер.

Первое устройство отличается своей простотой и доступной стоимостью, тогда как второй – сложностью конструкции и дороговизной. Именно поэтому все большее количество владельцев частных домов отдают свое предпочтение такому устройству для уличного освещения. Прежде чем приступить к его монтажу, следует разобраться во всех особенностях такого приспособления.

Конструктивно датчики могут быть как встроенными – выполненными в одном корпусе с датчиком, так и выносными. Последние отличаются своей герметичностью и высоким уровнем влагостойкости, соответствующим классу IP 65.

Дополнительно фотореле могут оснащаться специальными контроллерами. Они обладают таймерами, предоставляющими возможность установки времени включения и выключения.

Прибор может продаваться под разнообразными названиями. Нередко его называют фотодатчиком, фотоэлементом, световым датчиком, или же сумеречным выключателем.

Несмотря на это, функциональность всех перечисленных устройств одинакова. Именно поэтому они отличаются примерно одинаковым способом подключения, о котором речь пойдет ниже.

Содержание статьи

• Как подключить фотореле для уличного освещения через выключатель
• Как работает фотореле
• Подключение фотореле к светодиодному прожектору
• Схема подключения

Как подключить фотореле для уличного освещения через выключатель

Подключение преимущественно происходит посредством стандартного одноклавишного выключателя. В таком случае не надо будет постоянно отправляться в щитовую чтобы включать и отключать питание.

При соединении фотореле в распределительной коробке через выключатель будет четыре соединения. Фаза питания в такой ситуации будет постепенно поступать по такой цепочке:

• автомат питания;
• выключатель;
• датчик;
• непосредственно фонарь.

Независимо от выбранной схемы, световой датчик ни в коем случае не должен находиться в месте, которое может освещаться фонарем.

Как работает фотореле

Главным функциональным элементом фотореле считается фоторезистор или же фототранзистор. Они способны менять собственные параметры при изменении освещения. Если на эти приспособления попадает необходимое количество света, то цепь будет оставаться разомкнутой.

У каждого устройства существует собственная настройка чувствительности. Ее порог срабатывания можно задать вручную. На таких распространенных на рынке моделях, как ИЭК ФР-601 и ФР-602, это делается при помощи регулятора. Он может выставляться в диапазоне от «+» до «-». Достаточно один раз настроить устройство на включение освещения в нужное темное время суток и на выключение.

Важно! Если выбрать максимальное положение, фотореле будет включаться в даже в темный облачный день. В минимальном положении устройство начнет работать в кромешной тьме.

Подключение фотореле к светодиодному прожектору

Самой доступной и понятной для пользователей схемой подсоединения является прямой монтаж к сети электроснабжения. На прибор обязательно необходимо подать 220В, то есть фазу и ноль.

Все провода этого устройства, как правило, окрашены в разный цвет.

Это важно. По паспорту, который прилагается к фотореле, нужно определить вход фазы подключения и выход на светильник.

В этом плане следует выделить такую закономерность:

• ноль: синий провод;
• входная фаза: коричневый провод;
• выход на прожектор: красный провод.

На проводе, осуществляющем выход на нагрузку, фаза возникает лишь в момент срабатывания прибора. Ее нужно заводить непосредственно в сам прожектор.

Важно! В классическом исполнении устройства длины провода может не хватить. Для наращивания нужно использовать кабель с сечением 1,5 мм².

Схема подключения

На вход датчика света надо завести фазу и ноль. С места выхода фаза идет на нагрузку. Под ним подразумевается фонарь, который должен срабатывать при наступлении ночи. Ноль на нагрузку должен идти от автомата или же с нулевой шины эдектрощитка.

В соответствии с правилами монтажа соединение уместно выполнять в распредкоробке. Она должна обладать соответствующей герметичностью. Это обусловлено тем, что в большинстве случаев коробка размещается на улице недалеко от прожектора. Ниже показана наиболее часто используемая схема подключения:

Дополнительно может понадобиться пускатель. Он добавляется в схему в тех случаях, когда включать нужно довольно мощный уличный прожектор, расположенный на столбе. Такое устройство, как магнитный пускатель, неплохо переносит пусковые токи, будучи рассчитанным на постоянное срабатывание прожектора.

Из этой статьи вы могли узнать, как правильно подключать фотореле своими руками. Как видите, все эти работы можно выполнить самостоятельно без соответствующего опыта или же навыков, достаточно всего лишь следовать схемам!
