Автоматика: Способы подключения импульсных реле – CS-CS.Net: Лаборатория Электрошамана

Данный пост написан по многочисленным просьбам народа, который у меня консультируется и которому я собираю щитки. Оказывается, самое сложное — это объяснить то, как при помощи одного кабеля-шлейфа подключить в подрозетниках кнопки к этим реле и всё задействовать. Сейчас я сделаю небольшой ликбез на тему того, как подключать импульсные реле и как делать разводку проводки под них.

Сначала напомним старые посты и кратко весь материал:

• ВНИМАНИЕ! С осени 2015 года импульсные реле серии E250 (E251, E257 C) сняты с производства. Вместо них надо использовать Новые импульсные реле серии E290. Читайте про них новый пост с обзором и ссылкой на каталог.
• Хитрая информация. Оказывается, кнопки для импульсных реле покупать не обязательно. Достаточно сделать (или найти подходящие) под них пружинки. Я написал про это отдельный пост: https://cs-cs.net/impulse-relay-buttons-ferum-ks.
• Так же у меня написан очень большой пост про КНОПКИ для импульсных реле и технологии их применения. Читайте его!
• Импульсное реле — это такая хитрая штука, которая позволяет управлять освещением при помощи кнопок без проходных выключателей: нажал кнопку — свет включился. Нажал ещё один раз — выключился. Профит здесь в том, что все кнопки управления подключаются параллельно на одну линию и их может быть бесконечно много.
• Такие реле бывают с центральным управлением: например, все реле можно сразу выключить, погасив весь свет в квартире.
• Эти реле бывают электронные и электромеханические. Электронные из неплохих производит компания «Меандр» (та самая, которая производит УЗМ-51м), а электромеханические — мой злой ABB.
  Внимание! На данный момент (написания поста) у ABB есть небольшие задержки с поставками реле, и они помечены (временно!) как снятые с производства, чтобы народ их не заказывал. Через один-два месяца ситуация наладится, и реле снова можно будет заказывать!
• Для управления этими реле можно прокладывать кабели на большое количество жил (кабели КВВГ и МКШ) и можно делать двойные кнопки управления — две кнопки в один подрозетник, что экономит место.

А сейчас вернёмся к самым, блин, азам, которые я считал настолько простыми, что пропустил их нафиг. Итак — как же подключить и использовать импульсное реле?

А давайте вспомним, что у него есть из контактов:

• A1-A2. Это контакты катушки реле. Катушка может иметь напряжение питания в 12, 24 вольта или на 220 вольт. Нам чаще всего для обычных задач удобна катушка на 220 вольт, потому что щиток у нас всё равно силовой, и все цепи управления проще тащить тем же сетевым напряжением.
  В электромеханических реле, если кратковременно (импульсно — отсюда и название реле) подать рабочее напряжение — то реле изменит своё состояние на противоположное. В электронных реле питание надо подавать сюда на всё время работы реле.
• 1-2 (или другая нумерация). Это контакт или контакты, которые замыкаются или размыкаются при работе реле. Важно понимать, что это ПРОСТО КОНТАКТЫ. На них не будет напряжения и не будет какого-то там «входа» или «выхода». У реле просто есть контакты, которыми мы сами в щитке должны замкнуть цепь питания лампочки (или какой-то другой нагрузки).
• ON, OFF — для реле с центральным управлением. Это контакты, которые принудительно переводят импульсное реле в выключенное или во включенное состояние. Напряжение питания подаётся на них обычно между одним из контактов катушки (чаще всего A2) и этим контактом. То-есть, для ABB, чтобы выключить реле — надо подать 220 вольт между OFF-A2.

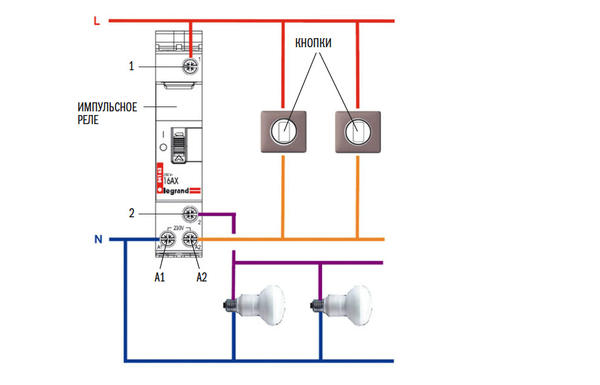

Итак, самая простая схема на словах у нас будет такой. Подадим фазу питания на кнопку (кнопки), которая будет переключать реле. Эту же фазу подадим на контакт «1», чтобы она шла через реле на питание лампочки. С кнопки заведём сигнал управления на контакт A1 катушки реле. А ноль подадим на лампочку и на контакт A2 реле. Вот что у нас получится:

Схема подключения импульсного реле

Здесь у нас применено хорошее и грамотное читерство, которое связано с заботой о людях. Здесь мы тем, что в начале всей схемы поставили автомат этой группы света, решили сразу несколько задач: защиту катушки реле. Защиту цепей управления. И защиту лампы. И ещё и защиту мозга человека, который будет знать: погасил автомат — и никакое реле не щёлкнет.

Структура щита с импульсными реле

Кнопок управления этим реле мы можем наставить сколько угодно. А теперь сразу поговорим о том, как нам грамотно и логически распределять в щите наши импульсные реле. По некоторым схемам, которые я видал на MasterCity.Ru, народ там не понимает структуры и косячит.

Итак, структура у нас состоит из вот каких уровней:

• Защита автомата света (УЗО) на несколько автоматов освещения. Скажем, есть у нас УЗО «Свет первый этаж», а под ним стоят автоматы «Свет Холл», «Свет Гостиная», «Свет Столовая». Здесь всё пока понятно — мы так щитки и собираем. В случае дифавтоматов тоже понятно: до дифов мы ничего не ставим, а сами дифы приравняем к автоматам и рассмотрим ниже:
• Автомат защиты группы света. Он у нас защищает кабели питания светильников. И в случае применения импульсных реле — кабели управления. Этот автомат у нас выбирается и ставится так же, как в случае проектирования обычного щитка. Вот надо нам на комнату поставить автомат на свет на 6А — ставим. Надо на 10А — ставим.
• Импульсные реле. А вот тут уже интересно и одновременно просто: на каждую группу света мы ставим своё реле. Если брать схему без импульсных реле, то вот будет у нас две клавиши выключателя: Свет верх и Свет бра. На каждую такую клавишу ставим импульсное реле, чтобы можно было отдельно разные виды света включать и выключать.

  А если же у нас одной клавишей включаются одновременно несколько типов света — то нам понадобится одно реле. В общем, одна «клавиша» выключателя — одно реле.

Такую структуру я изобразил на рисунке, чтобы было понятно. В Холле из примера у нас три группы света (скажем, потолок, подсветка пола и бра). В Гостиной — две группы (люстра из двух групп ламп), а в Столовой — одна группа света — светильник сверху.

Структура (схема) щитка на импульсных реле

Видите? Пока всё просто. И очень важно. То-есть, сначала мы «собираем» обычный щиток, который у нас заканчивается автоматами на свет. А уже на эти автоматы мы навешиваем импульсные реле по стольку штук, по скольку надо.

Ну что? Разрисуем эту структуру для примера из трёх групп? Вот, смотрите на схему:

Схема щитка с импульсными реле на три группы света

Здесь фаза питания с автомата у нас пошла на кнопки и на контакты «1» всех реле. Здесь мы можем использовать перемычки, потому что все три реле питаются с одного автомата. То-есть, головой думать не надо — запитываем все реле подряд. Ноль подаём на лампы и на контакты «A2» реле. «Выход» фазы с реле — на лампы нужной группы. А сигнал от кнопок — на A1 нужных реле. Всё!

И сразу же сделаем отступ о монтаже этого в щитке! Вот уж извините — фоток не будет, опишу на словах. Очень важно понять, что это на бумаге всё так красиво и просто соединяется. А на деле у вас получится несколько разных соединений и кабелей.

В одной точке вам понадобится соединить ПуГВ, которым вы собираете щиток и ВВГ, который пришёл от ламп или кнопок. Ну-ка, давайте распишем кабели, которые у нас пойдут от щитка:

• Кабель на кнопки. ОДИН кабель на ВСЕ кнопки этого автомата. Посмотрите внимательно на схему. У всех кнопок есть один общий провод — фаза. Это будет одна жила кабеля. Далее нам нужен PE, чтобы защитить наш кабель. Это вторая жила кабеля. И ещё нам нужно столько жил в кабеле, сколько импульсных реле находится под его управлением. То-есть, для нашего примера нам нужен кабель на 5 жил: L, PE, Реле 1, Реле 2, Реле 3. А вот уже этот кабель мы тянем шлейфом от одного места, где будут стоять кнопки, до второго. От второго до третьего и так далее — как с розетками. Про это как раз писалось в посте про кабели для кнопок и управления.
• Кабели на светильники. Так как то, что включает светильники у нас находится теперь в щите на DIN-рейке, то кабели, которые идут на светильники у нас тоже тянутся от щитка. От каждого реле — один кабель на одну группу светильников. Здесь мы поступаем так, как привыкли: мы считаем что наше реле — это выключатель света. Вот так, как бы мы разводили кабели в случае, если этот выключатель находится в комнате — так и поступаем.
  Обычно хватает одного кабеля, а дальше он прямо на светильниках разводится шлейфом. В нашем примере кабелей будет три штуки — у нас три реле.

И вот здесь я НАСТОЯТЕЛЬНО советую использовать в щитке КЛЕММЫ для подключения этих кабелей! Это ОЧЕНЬ упрощает сборку щитка и подключение кабелей. Потому что с точки зрения кабелей у вас получается так, что одна жила кабеля подключается строго в одну «дырку» клеммы. А с точки зрения щитка вы можете всё, что вам надо, соединить проводом ПуГВ, используя наконечники НШВИ(2).

Вот смотрите, как будет выглядеть монтаж щитка без клемм и c клеммами:

• Без клемм. Фаза 220 пошла на импульсные реле от автомата. Потом под этот же автомат или под контакт реле надо подсунуть кабель от кнопок. Получается, что в щитке это надо как-то помечать. А жилы кабеля раздирать по всему щитку: одна на автомат, другая на реле.
  Провода от этого же кабеля кнопок пошли на импульсные реле. Ну, положим, катит. Но опять, тому кто будет подключать щиток, будет не совсем удобно заводить жилы кабеля среди монтажа щитка. То же самое с фазными проводами лампочек.
  Нулевые провода от лампочек и от катушек реле надо куда-то подключать… куда? Городить для каждого автомата нулевую шинку? Ну и нафига?
• С клеммами. Фаза от автомата пошла на реле. Оттудова пошла на клеммы.
  Ноль пошёл на клеммы, потом на реле.
  И осталось тупо соединить клеммы кнопок и катушки реле, и клеммы фаз ламп и «выходные» контакты реле. Всё! А потом стянуть стяжками, убрать в перфокороб и прочее по желанию.

Так что умоляю: любите себя и свою работу. Используйте клеммы!

Реле с центральным управлением

Пойдём чуть глубже в удивительный мир автоматики, хехе. Рассмотрим импульсные реле с центральным управлением. Как я уже писал, эти реле позволяют себя выключить кучей. То-есть удобно погасить весь свет в квартире. Сразу показываю схему, потому что она была у меня в архивах и там были хорошие пояснения:

Схема подключения импульсного реле с центральным управлением

Итак, в обычном варианте управления реле с центральным управлением ничем не отличается от обычного реле. Поэтому все правила компоновки реле по группам и монтаж абсолютно такие же, как и в обычном случае. А вот с центральным выключением и включением будет некоторое западло. Ну, кто тут самый внимательный? Кто догадается первым?

Суть западла вот в чём. Чтобы отключить все импульсные реле — надо на все их контакты «OFF» подать фазу питания. Какая наша первая реакция? Элементарная: все контакты цепляем перемычкой подряд и подаём… а ЧТО подаём-то? Ведь разные импульсные реле у нас питаются от разных автоматов. А если щиток трёхфазный — то ещё и от разных фаз… И соединить все контакты «OFF» подряд мы не можем. Иначе или УЗО посрабатывают, или межфазное 380 прилетит на катушки обмоток.

В каталоге к импульсным реле есть некие групповые модули, которые вроде как предназначены для разделения сигналов управления. Но в каталоге не написано про то, разделяют ли они питание. А схема дана для одной фазы на все группы реле. А модули эти под заказ 8 недель.

Мы же делаем надёжные решения? И делаем их брутально? Ага. Надёжно и брутально. А что у нас ещё может дать хорошую гальваническую развязку? Во! Обычное РЕЛЕ! Промежуточное, например. Когда-то я делал их краткий обзорчик на серии CR-P. Тогда схему сброса всех-всех реле под разными автоматами и фазами мы можем собрать вот каким образом:

Схема сброса реле с центральным управлением

Вся управляющая штука (кнопки и сброс реле) крутится вокруг того автомата, от которого эти реле питаются. То-есть через контакты реле сброса та же самая фаза с того же самого автомата подаётся на контакты OFF этих же реле. Ура! А вот катушки всех реле сброса мы запитаем от кнопки «Выключить всё» от какого-нибудь отдельного автомата. Или от автомата света коридора, где обычно эта кнопка и находится. А так как у серии реле CR-P есть реле с двумя группами контактов — то одно реле CR-P будет нам сбрасывать до двух автоматов питания этих реле.

Такое решение я постоянно применяю в своих щитах, и оно у меня самое надёжное и отработано годами. Когда я его придумал — я решил не париться и не искать других. Однако, практика и разные интересные задачки заставили меня пересматривать концепты. И я придумал и использую ещё и другое решение.

Я выношу ВСЕ цепи управления по всей квартире на отдельный автомат в щитке. Помните, у нас в импульсном реле катушка и контакты нагрузки никак не связаны. Поэтому управлять всеми реле мы можем, используя одно питание (да даже чуть ли не 24 вольта), а их контактами коммутировать обычное питание с автоматов освещения на лампы.

В этом случае нам промежуточные реле сброса нафиг не нужны. Мы экономим деньги и модули в щите и даже получаем профит в случае электромеханических реле ABB. У них есть рычажок для ручного включения реле. Значит мы можем подать себе свет в комнату, отключить цепи управления и при свете ковыряться с кнопками, подключая их. А это тоже нам на руку!

Разводка и подключение кабеля кнопок управления к кнопкам

А теперь — метафизика. Шучу. Но почему-то эта простая тема у многих вызывает ступор и взрыв мозга. Я попробую дать общие принципы и как-нибудь её разъяснить. Я говорю о том, как же нам проложить кабель кнопок управления и подключить его к этим самым кнопкам. Давайте осмыслим то, что мы имеем:

• Кабель кнопок (управления реле). У нас там есть одна общая фазная жила и несколько жил — по одной на каждое реле. Если замыкать эти жилы с фазной — то соответствующие реле будут щёлкать. Кабель подключен в щитке на клеммы и там он нас сейчас не интересует.
• Разные места на стене, где должны стоять эти кнопки. Согласитесь, раз уж мы вложили денег в импульсные реле, то глупо делать кнопки их управления только в одном месте помещения. Накидайте этих кнопок везде: у окна, у дивана, у стола!

А теперь внимание, сложность! Вбейте себе в голову то, что кабель управления мы разводим ШЛЕЙФОМ по всем местам, где у нас будут находиться кнопки управления не зависимо от числа кнопок. То-есть, если у нас при входе в комнату стоит три кнопки, а у дивана — две — то кабель у нас идёт от щитка до входа в комнату, от входа — к дивану.

Почему у нас в одном месте может быть больше кнопок управления, а в другом меньше? Это зависит от дизайна и внешнего вида. Например, при входе в комнату нам удобно управлять всем-всем светом сразу: мало ли что мы забыли выключить. А вот у дивана блок из трёх кнопок будет большим, и туда можно поставить двойную кнопку (один подрозетник) и завести на неё только самое необходимое из групп света.

А теперь ещё раз внимание! Кабель управления-то у нас ОДИНАКОВЫЙ ВЕЗДЕ! То-есть в ЛЮБОМ месте, где проходит этот кабель, у нас есть возможность управлять ЛЮБЫМ реле — достаточно только подключить на кнопку нужную жилу этого кабеля, которая за это реле и отвечает.

Это может дать нам такой профит: если когда-нибудь мы решим, что с дивана удобнее управлять подсветкой, а не верхним светом — то нам надо просто перекинуть жилы кабеля управления. И всё. Ничего в щитке или где-то ещё перекоммутировать не надо! А ещё мы можем, например, имея 5 групп управления, везде в комнате распихать блоки по 4 кнопки. И в разных углах комнаты сделать управление разными группами света так, как нам будет удобнее.

А теперь простыми словами: кабель управления ведётся шлейфом по всем местам, где будут кнопки управления этим светом. Вот есть у вас кабель управления светом гостиной. Вот везде, где вам нужны кнопки управления светом гостиной (хоть в холле перед ней) — вы закладываете этот кабель «Кнопки света гостиной» шлейфом. Так как в кабеле всегда есть все жилы управления светом — то если нам что-то не понравилось, мы можем изменить назначение кнопки, просто поменяв жилы, которые она замыкает.

А сейчас я покажу, как нам монтировать наши кнопки в подрозетниках. Кто не читал — напоминаю пост про монтаж в подрозетниках и настоятельно советую его освежить в памяти. Нам понадобится объёмное мышление и немного клемм WAGO на две «дырки». Дальше мы вспоминаем, что у любой кнопки обычно есть две дырки на каждый контакт, как у розеток для того, чтобы кнопки можно было соединять шлейфом. И вот тут всё встаёт на места.

Концепт соединения у нас будет вот какой: фазу управления (на ней нет нагрузки почти никогда, кроме катушек реле, которые подключаются в момент нажатия кнопок) мы соединяем шлейфом через все кнопки подрозетника. И отправляем её дальше на следующий шлейф и блок кнопок. Жилы управления, которые у нас задействованы, мы соединяем шлейфом прямо на кнопках. А PE и не используемые в этом блоке жилы мы соединяем вместе через WAGO. Получаем вот такое чудо:

Схема монтажа кнопок управления импульсными реле

Ну как? Всё просто и понятно? А если нам теперь надо изменить назначение кнопки, то мы выдернём из неё ненужые жилы. Соединим их WAGO, чтобы не нарушать цепь. А на их место воткнём другие жилы, которые раньше были соединены WAGO. Профит!

Разные схемы подключения

Эти схемы я достал из своего щитка в 19″ формате с автоматикой для Ктулхулизации. Здесь видно, как у меня были назначены жилы кабелей управления и нагрузок. В кабели я заложил ещё и ноль питания на всякий случай: млао ли в том же подрозетнике надо будет что-то засветить и скоммутировать?

Пример схем с импульсными реле (лист 1)

Это схема блока 5 кнопок на три группы реле: включить все группы, управлять группами в отдельности и выключить все группы сразу.

Пример схем с импульсными реле (лист 2)

А это схема блока, в котором все реле выключаются после срабатывания датчика присутствия.

Пример схем с импульсными реле (лист 3)

Приведу описание из своего документа:

Реле E257 имеют следующие контакты управления: A1, A2*, ON, OFF. При подаче различных сигналов контакт A2* является общим для них. При подаче напряжения между контактами A1-A2* реле изменяет своё положение (вкл/выкл) на противоположное. При подаче напряжения по контактам A2*-ON реле принудительно включается, а при подаче напряжения по A2*-OFF – выключается.

Реле времени CT-MFD используются в режиме формирования прямоугольного импульса по спаду управляющего сигнала (фазы питания) по контакту Y1. При подаче фазы на Y1 ничего не происходит (импульс будет сформирован только по пропаданию фазы на Y1). Своими контактами реле кратковременно (на длительность импульса в 0,5-1 сек) замыкает цепь OFF всех реле E257.

Датчик движения подаёт фазу одновременно на питание цепи LED-Светильников и на управляющий контакт Y1 реле времени CT-MFD. Когда датчик движения закончит питать подсветку (интервал работы настраивается в датчике), фаза с него пропадёт на контакте Y1 реле CT-MFD. Это вызовет формирование импульса, который выключит все импульсные реле E257, погасив свет полностью (эквивалентно ручному нажатию кнопки «Выкл все»).

Вот такая вот система — эти импульсые реле! Если есть какие вопросы — задавайте в комментах!

Подключение импульсного реле для управления освещением

• Статья
• Видео

Бистабильное реле призвано облегчить жизнь монтажникам и улучшить комфорт от пользования схемой управления светом в доме. В одной из наших статей мы рассматривали виды и устройство импульсных переключателей. Рекомендуем ознакомится, чтобы вы смогли определиться с выбором. Вне зависимости от типа аппаратов, схемы монтажа у них одинаковы. В подавляющих случаях, правильность подсоединения проводов нанесена на устройство, где также расписаны элементы схемы. Ниже мы рассмотрим правила установки и подключения импульсного реле для управления освещением.

Управлять такими переключателями можно с помощью кнопки с обратным возвратом NO, т. е. замыкание происходит только в момент нажатия на нее, как на кнопке звонка.

Перед проектированием схемы стоит уточнить возможность подключения кнопок с подсветкой, поскольку не все модели умеют с ними работать и воспринимают их как выключатель в замкнутом положении.

Количество кнопок для управления ни чем не ограничено, только здравым смыслом. Установку импульсного реле удобно осуществлять в прикроватной зоне, в длинных коридорах, в местах с несколькими входами, подъездах и парадных.

Некоторые производители изготавливают комбинированные устройства с таймером (как на фото ниже), который возвращается в выключенное состояние, после заданного пользователем времени. Данное устройство отлично подходит для управления освещением в многоквартирном доме. Экономя электроэнергию и ресурс ламп, принудительно отключая освещение, когда в нем нет нужды.

Общая схема подключения одного реле к трем кнопкам, что позволяет управлять светом с нескольких мест:

Как видно из схемы, нагрузка подключается в разрыв нулевого провода, между N и клеммой 1. Подключение фазного провода производится непосредственно на клеммный вход 2. Управление импульсным переключателем осуществляется через зажимы А1 и А2. Фаза через контакты кнопок поступает на клемму А1 и уходит на нулевой провод с зажима А2.

Благодаря своим малым размерам, бистабильные реле позволяют производить их установку не только в щитах освещения и ящиках учета, но и в скрытых коробках распределения. Это позволяет собирать схему непосредственно у узла освещения, экономя материал и человеко ресурсы.

На видео ниже наглядно рассмотрены схемы подключения импульсного реле:

Стоит обратить внимание, что механические импульсные реле некорректно отрабатывают переключения в положении «на боку», и связано это с конструктивными особенностями. Для электронных девайсов, их положение в пространстве на работоспособность не влияет. Учитывайте этот нюанс, если хотите установить аппарат своими руками.

Если помещение большое, и в нем установлены больше одного бистабильного переключателя и кнопки зонально разнесены на большое расстояние, для управления группой освещения разработаны специальные аппараты с дополнительными управляющими контактами Y1 и Y2, которые имеют высший приоритет над основным.

Согласно схеме при подаче на вход Y1 управляющего сигнала, устройства подключенные в параллель по такой схеме, включатся в независимости от предыдущего состояния. При подаче сигнала на Y2 произойдет общее отключение, опять же, не зависимо от состояния предшествующему это.

В этом видео более наглядно обговорена схема подключения бистабильного реле РИО-1:

Вот, собственно, по такой методике производится установка и подключение импульсного реле для управления освещением. Если у вас возникли вопросы, можете задать их в комментариях под статьей!

Рекомендуем также прочитать:

• Как меньше платить за свет — хитрости
• Как сделать светодиодную подсветку лестницы
• Резервное освещение в доме своими руками

Импульсные реле для управления освещением и их использование – Smart ION

Содержание

• Схема подключения импульсного реле
• Типы импульсных реле
• Плюсы импульсных реле
• Централизованная коммутация
• Вспомогательные функции

В современных домах и квартирах все чаще используются схемы освещения для управления освещением из двух и более мест.

Если одного выключателя для управления освещением недостаточно (например, когда нужно включить свет в начале длинного коридора и выключить в конце), это можно сделать с помощью 2 -переключатель (SPDT, в США это называется 3-позиционный переключатель).

Однако, в случае, если требуется больше мест для управления освещением, трудно проложить кабели к 2-позиционным переключателям (типа SPDT, в США он называется 3-позиционным переключателем) и перекрестным переключателям (типа DPDT, в США). он называется 4-позиционным переключателем).

В этом случае проще использовать импульсные реле .

Схема подключения импульсного реле

Каждая линия освещения должна быть оснащена независимым импульсным реле. В схеме управления используются обычные неблокирующие кнопки (известные как тактильные переключатели), которые устанавливаются параллельно.

Импульсные реле могут управлять как одной лампой, так и группой ламп. Главное, общий ток коммутации не должен превышать допустимый ток для выводов реле (обычно это 10-16А). Дополнительно следует учитывать пусковой ток электроприборов.

Типы импульсных реле

Импульсные реле можно разделить на два типа: электромеханические (механизм управляет устройством) и электронные (устройство управляется платой, оснащенной контроллером).

Электромеханические импульсные реле надежны и выдерживают высокое напряжение сети. К минусам можно отнести громкие щелчки при переключении и отсутствие дополнительных функций: у них только одна функция — включать или выключать свет при нажатии на выключатель.

Электронные импульсные реле намного тише переключают нагрузки и имеют больше функций (могут выполнять несколько функций). Например, они могут быть оснащены таймерами, автоматически отключающими ток через заданное время.

Плюсы импульсных реле

При использовании импульсного реле вам не придется разбираться со сложными принципиальными схемами, возиться с двухпозиционными и перекрестными выключателями, прокладывать трех- или четырехжильные кабели или тратить время на решение других вопросов которые возникают при разработке обычной схемы для управления освещением из разных мест.

Для управления освещением с помощью перекрестных выключателей вся проводка (кабели) должна иметь сечение, соответствующее фактической нагрузке, в отличие от подключения выключателей к импульсному реле, когда допустимо использовать кабель минимального сечения . В результате при установке устройства вы получаете существенную экономию на материалах, несмотря на то, что при установке импульсных реле требуется разводка звездой (также известная как «бескорпусная»).

Централизованная коммутация

В отличие от классической схемы включения главного выключателя с использованием обычного реле (контактора), схема централизованного включения с импульсными реле сохраняет возможность локального управления всеми электроприборами в помещении после отключения кнопки «выключить все» – если кто-то все еще дома (например, кто-то все еще спит, когда вы уходите рано утром), они все равно могут включить или выключить любой прибор.

Учитывая это, некоторые производители выпускают специализированные импульсные реле с функцией централизованного управления, а другие предлагают дополнительные модули, устанавливаемые рядом с обычными импульсными реле. Однако, если вы хотите централизованно управлять не только одной точкой освещения, но и сгруппировать их вместе (например, централизованное управление освещением в комнатах на каждом этаже плюс общее централизованное управление освещением на входе в здание), вам просто необходимо установить вспомогательные модули.

К таким специализированным вспомогательным модулям подключаются две кнопки — «все выключить» и «включить все». Однако установка двух дополнительных кнопок на входе не всегда удобна, поэтому чаще всего устанавливают только одну — «все выключить». Кроме того, количество импульсных реле в группе (или количество групп) совпадает с количеством дополнительных модулей, которые необходимо установить, если вы хотите иметь возможность централизованного переключения.

Централизованная коммутация в группах с центральным выключателем:
• Каждое реле управляется местным переключателем (A, B, C и D).
• Каждая группа управляется централизованно (1 и 2).
• Главный переключатель управления (W) управляет группами.

Такое расположение не очень удобно — сильно усложняет монтажные работы и увеличивает затраты. Поэтому мы рассмотрели все недостатки, перечисленные выше, и разработали устройство, которое не только значительно упрощает установку, но и имеет множество вариантов настройки. И его цена значительно ниже, чем у комплекта импульсных реле со вспомогательными модулями – так как наш центральный выключатель ION CS-8 способен заменить 8 (восемь) импульсных реле со вспомогательными модулями, чего обычно достаточно для комфортного управления освещением в помещении. маленькая квартира. Кроме того, он занимает всего 3 стандартных din-блока в распределительном щите.

Вспомогательные функции

Центральный выключатель ION CS-8 может управлять не только группой точек освещения, но и отдельными подгруппами. Выключение света на всем этаже здания не только удобно, но и экономит электроэнергию.

ION CS-8 ION CS-8 также имеет встроенные регулируемые таймеры задержки выключения и пределы включения. Он также различает короткие и длинные нажатия переключателя, что дает вам возможность управлять различными нагрузками с помощью одного переключателя и многое другое… Хотите узнать больше? Перейдите к нашей интерактивной онлайн-демонстрации и опробуйте нашу интеллектуальную систему управления освещением.

Часто задаваемые вопросы

• Что такое импульсное реле?

  Импульсное реле – коммутационное устройство, предназначенное для управления потребителями электроэнергии. Работает он следующим образом: при каждом нажатии выключателя встроенная клемма реле меняет свое состояние – например, с включенного на выключенное и т. д.

  С помощью импульсных реле можно организовать управление освещением из разных мест. С этими реле вы получаете небольшое потребление тока во время переключения и отсутствие потребления тока после переключения

• org/Question”>

  Какие типы импульсных реле существуют?

  Импульсное реле двух типов:

  • Электромеханическое
  • Электронный

  Отличие заключается в способе переключения: в электромеханическом импульсном реле механизм управляет устройством, а в электронном реле используется печатная плата с микроконтроллером.

• Что такое импульсный переключатель?

  Импульсный переключатель представляет собой обычный тактильный переключатель (без блокировки), соединенный с импульсным реле. Импульсный выключатель используется для управления освещением из разных мест – больших помещений, лестниц, длинных коридоров (включение при входе и выключение при выходе).
