Чертежи схем. Инженерная графика для СПО

Чертежи схем
Инженерная графика для СПО
Чертежи схем
Схема – графический
конструкторский
документ, содержащий
составные
части
изделия и связи между
ними в виде условных
изображений
или
обозначений.
Чертежи схем
Схема
должна
пояснять
основные
принципы
действия
и
(или)
последовательности
процессов
при
работе
устройства,
механизма,
прибора и т.д., а также
указывать
необходимые
данные для проектирования,
регулирования,
контроля,
ремонта и эксплуатации
соответствующего изделия.
Основные понятия и
определения
Элемент схемы –
составная часть схемы,
которая
выполняет
определенную функцию
в изделии и не может
быть
разделена
на
составные
части,
имеющие
самостоятельное
функциональное
значение
Основные понятия и
определения
Устройство
–
совокупность
элементов,
представляющих
единую конструкцию
(блок
питания,
механизм,
клапан
распределительный).
Устройство может не
иметь
в
изделии
определенного
функционального
назначения.
Основные понятия и
определения
Функциональная группа – совокупность
элементов,
выполняющих
в
изделии
определенную функцию и не объединенных в
единую конструкцию.
Функциональная часть – элемент,
функциональная группа или устройство,
выполняющее определенную функцию.
Основные понятия и
определения
Линия взаимосвязи – отрезок линии,
указывающий на наличие связи между
элементами схемы и функциональными
частями изделия.
Установка – условное наименование
объекта в энергетических сооружениях, на
который выпускается схема.
Виды схем
В зависимости
от видов элементов и
связей, входящих в
состав
изделия
установлены
следующие виды схем
и соответствующие им
буквенные
обозначения:
вакуумные – В;
гидравлические
– Г;
деления – Е;
кинематические
– К;
оптические – Л;
пневматические
– П;
электрические
– Э.
Типы схем
В зависимости
от
назначения
установлены
следующие
типы
схем:
структурные – 1;
функциональные
– 2;
принципиальные
полные для
электрических
схем – 3;
соединений
(монтажные) – 4;
подключения –
5;
общие – 6;
Коды схем
схема электрическая принципиальная – Э3;
схема гидравлическая соединений – Г4;
схема электрическая принципиальная – С3;
схема электрическая соединений и
подключений – Э0;
схема гидравлическая структурная,
принципиальная и соединений – Г0.
Сопроводительные
документы схем
В дополнение к схемам или взамен схем выпускают
в виде самостоятельных документов таблицы, дающие
сведения
о
расположении
соединении,
местах
подключения устройств и другую информацию.
Код таблицы состоит из буквы Т и кода
соответствующей схемы, например код таблицы
соединений к электрической схеме соединений – ТЭ4
В основной надписи этого документа указывают
наименования изделия и наименование документа
«Таблица соединений». В спецификацию их записывают
после схем, к которым они выпущены, или вместо них.
Структурная схема
Структурная схема
определяет
основные
функциональные части
изделия, их назначение и
взаимосвязи.
Структурная схема
Разрабатывается
при
проектировании
изделия
на
стадии,
предшествующей
разработке схем других
типов, и используется
для
общего
ознакомления
с
изделием.
Структурная схема
Функциональные
части изображают на
схеме
в
виде
прямоугольников
или
иных плоских фигур с
вписанных
в
них
обозначениями
типов
элементов.
Структурная схема
Допустимо
использование
стандартных условных
графических
изображений.
Ход
рабочего
процесса
поясняют
линиями
взаимосвязи
со
стрелками.
Функциональная схема
Функциональная схема поясняет определенные
процессы, протекающие в отдельных цепях изделия или
изделия в целом. Используется для изучения принципа работы
изделия, а также при наладке, регулировке, контроле и
ремонте изделия.
Принципиальная схема
Принципиальная схема (полная) определяет
полный состав элементов и связей между ними и дает
представление о принципах работы изделия.
Принципиальная схема
Служит для разработки других конструкторских
документов, например чертежей печатных плат,
монтажных схем, а также изучения принципов работы
изделия при его наладке и эксплуатации.
Схема соединений
(монтажная)
Монтажная схема
показывает
порядок
соединения составных
частей изделия, состав
элементов соединений
(проводов,
жгутов,
трубопроводов), места
присоединения, ввода и
вывода.
Схема соединений
(монтажная)
Используется
при
разработке
других
конструкторских
документов – чертежей,
определяющих прокладку
и
способы
крепления
элементов
соединений,
схем
подключения
и
присоединения
для
осуществления
контрольных операций.
Схема подключения
Схема
подключения
показывает внешние
входные и выходные
подключения изделия.
Используется
для
разработки
других
конструкторских
документов
и
осуществления
подключений изделий
при его эксплуатации.
Общая схема
Общая
схема
определяет составные
части комплекса и
соединения
его
составных частей на
месте
эксплуатации.
Используется
при
ознакомлении
с
комплексом,
его
монтаже и проведении
контрольных операций
на месте эксплуатации.

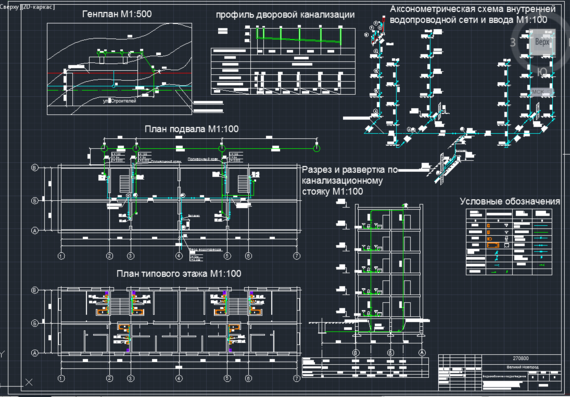

Схема расположения
Схема
расположения
определяет
относительное
расположение составных частей изделия, в том числе (при
необходимости) проводов, жгутов, трубопроводов и т.п.
Используется при монтаже, эксплуатации и ремонте изделий.
Схема объединенная
Схема объединенная содержит в виде
совмещения на одном конструкторском
документе двух или нескольких типов схем,
разрабатываемых для одного изделия.
Общие требования к
выполнению схем
Номенклатура схем, входящих в комплект
конструкторской документации, определяется
разработчиком в зависимости от состава и
особенностей изделия.
Количество типов схем должно быть
минимальным. Но их совокупность должна
содержать полный объем сведений, необходимых
для проектирования, изготовления, монтажа,
эксплуатации и ремонта изделия.
Форматы
Форматы листов
для выполнения схем
должны соответствовать
стандартным
с
предпочтительным
применением основным
форматов.
Выбранный
формат
должен
обеспечивать компактное
выполнение схемы, не
нарушающее
ее
наглядности и удобства
использования.
Изображение схем
Схемы выполняют без соблюдения
масштаба,
при
этом
действительное
пространственное изображение элементов
изделия не учитывают или учитывают
приближенно.
Изображение схем
Допускается
располагать
условные
графические изображения элементов в том же
порядке, в каком они расположены в изделии,
если это не затрудняет чтение схемы.
Изображение схем
Графические обозначения, изображения
элементов и линии взаимосвязей располагают
на схеме таким образом, чтобы обеспечить
полное представление о структуре изделия и
взаимодействии его составных частей.
Принципы составления схем
Схему одного вида можно дополнять
отдельными элементами схем другого вида,
элементами и устройствами, не входящими в
состав изделия, но необходимыми для
разъяснения принципов работы основной
схемы.
Компоновка схем в габаритах
изделия
Схема допускается выполнять в пределах
условного контура, упрощенно изображающего
сплошными тонкими линиями конструкцию изделия.
Особенности компоновки схем,
изображающих последовательное и
параллельное соединение с одинаковыми
элементами
При
наличии
в
изделии
нескольких
одинаковых
элементов
(устройств, функциональных
групп),
соединенных
параллельно,
разрешается
вместо изображения всех
ветвей изображать одну
ветвь с указанием количества
ветвей цифровым индексом
или
графическим
обозначением осветителя.
Особенности компоновки схем,
изображающих последовательное и
параллельное соединение с одинаковыми
элементами
При
последовательном
соединении трех (и более)
одинаковых
элементов
рекомендуется изображать
только
первый
и
последний
элементы,
соединенные штриховой
линией взаимосвязи. Над
линией указывают общее
количество элементов.
Упрощенные графические
обозначения на схемах
При выполнении схем используют
графические обозначения:
• условные, установленные в стандартах
ЕСКД;
• упрощенные внешние очертания, в том
числе аксонометрические;
• нестандартные условные, с
пояснительными надписями на схеме;
• в виде прямоугольников.
Масштаб графических
элементов схем
Размеры
отдельных
графических
обозначений стандартизированы.
Допускается
все
обозначения
пропорционально
увеличивать
или
уменьшать в зависимости от насыщенности
чертежа и объема поясняющих знаков и
надписей.
Типы линий графических
элементов
Условные графические обозначения
выполняют линиями той же толщины, что и
линии связи. Толщина линий связи
выбирается в пределах от 0,2 до 1,0 мм,
рекомендуемая толщина 0,3 …0,5 мм.
Расположение графических
элементов на чертежах схем
На схеме условные графические
обозначения элементов изображают в
положении. Заданном соответствующим
стандартом, или повернутыми на угол,
кратный 90°.
Размещение технических
данных на чертежах схем
На схемах разрешается приводить
различные
технические
данные,
определяемые видом и типом схемы. Эти
сведения помещают около графических
обозначений по возможности справа или
сверху или на свободном поле чертежа –
предпочтительно над основной надписью.
Размещение технических
данных на чертежах схем
Около
графических
обозначений
элементов
размещают,
в
частности,
номинальные значения их параметров, а на
свободном поле – таблицы, текстовые
указания, графики и диаграммы.
Линии связи на чертежах
схем
Линии
связи
выполняют
в
виде
горизонтальных и вертикальных отрезков при
наименьшем количестве изломов и взаимных
пересечений. Допускается в отдельных случаях
применять наклонные отрезки линий связи,
длина которых должна быть по возможности
ограничена.
Расстояние
между
соседними
параллельными линиями связи должно быть не
менее 3 мм.
Линии связи на чертежах
схем
Линии связи показывают в пределах
одного листа, как правило, полностью.
Разрешается их обрывать, если они
затрудняют чтение схемы. В этом случае
обрывы линий связи заканчивают стрелками с
указанием
места
подключения
и
необходимых характеристик данной цепи.
Линии связи на чертежах
схем
Линии связи, переходящие с одного
листа на другой, обрывают за пределами
изображения схемы без стрелок. Рядом с
местом обрыва линии указывают обозначение
или наименование, присвоенное этой линии,
и в круглых скобках – номер листа, где дано
продолжение данной схемы, или обозначение
документа, на который переходят линии
связи.
Перечень элементов
Изображенные на схеме элементы обозначают в
соответствии со стандартами и вносят в перечень элементов на
первом листе схемы или оформляют перечень в виде
самостоятельного документа на листах формата А4.
В графе «Наименование» для функциональных групп
указывают их наименование. В графе «Примечание» отмечают
технические данные элемента, не содержащиеся в его
наименовании.
Перечень элементов
Перечень элементов, совмещенный с первым
листом схемы, располагают, как правило, над
основной надписью. Расстояние от основной надписи
до нижней строки перечня не менее 12 мм.
Продолжение перечня элементов размещают слева от
основной надписи с повторением головки таблицы.
В перечне элементов, оформленном в виде
самостоятельного документа, указывают его код,
состоящий из буквы П и кода схемы, и записывают
элементами группами в алфавитном порядке
буквенных позиционных обозначений.
Перечень элементов
В пределах каждой группы имеющей
одинаковые буквенные позиционные обозначения, их
располагают в порядке возрастания порядковых
номеров. Элементы одного вида с одинаковыми
параметрами, но имеющие на схеме последовательные
порядковые номера, допускается записывать в перечне
одной строкой. В основной надписи (форма 2 для
первого листа и 2а для второго листа по ГОСТ 2.104
для последующих) указывают наименование изделия
и наименование документа – «Перечень элементов».

Инженерная улица с номерами домов на карте Екатеринбурга панорама, фото, спутник, схема проезда, расположение

1 1А 3 3А 7 8 9 11 12 13 14 14А 15 16 17 18 19А 19 20 21 к2 21 к1 21 к3 26 27 28 28А 30 32А 32 33 34 35 36 37 38 41А 43 44 46 48 50 52 54 56 58 61 67 67А 69 71А 71 73 75 + Показать все номера ↓

Клик по номеру дома отобразит его на карте

Заметили ошибку на карте?
Укажите точку на карте, опишите проблему и картографы добавят эти данные на карту Сообщить об ошибке на карте

Ближайшие улицы

Хибиногорский переулок

улица Многостаночников

улица Зои Космодемьянской

Торговая улица

улица Бородина

Профсоюзная улица

улица Грибоедова

улица Академика Губкина

улица Косарева

Запорожский переулок

Исетская улица

Самаркандская улица

Газовый переулок

Прибрежный переулок

Прямой переулок

Инженерная улица на спутниковой карте Екатеринбурга

С помощью спутниковой карты вы сможете увидеть знакомые вам объекты с другого ракурса и открыть для себя детали, недоступные при обычном наблюдении на местности.

Для детального изучения местности перейдите на страницу подробной карты Екатеринбурга или на список всех улиц Екатеринбурга

Преимущества схемы выпускников инженерных специальностей

Окончив университет и начав работать, иногда может показаться, что вас забросили на самое дно. Для некоторых образование может показаться защитным одеялом, и когда оно внезапно прекращается, это может быть шоком для системы. Но вы так усердно работали, чтобы добиться того, что вы имеете сейчас, и первый шаг к получению работы в выбранной вами отрасли — сосредоточиться на своих успехах. Сначала может показаться, что вы начинаете с нуля, но есть множество работодателей, готовых нанять вас и начать готовить вас к вашей блестящей инженерной карьере. Схемы для выпускников — это один из способов попасть на рабочее место, и всегда найдутся работодатели-инженеры, которые предоставят вам эти схемы. В этой статье объясняется, что такое программа для выпускников и почему вам следует подумать об этом, когда вы только что закончили обучение.

Что такое программа выпускников?

Программа для выпускников обычно представляет собой очень структурированную программу обучения, проводимую работодателями для помощи в развитии талантливых инженеров и будущих постоянных сотрудников их компании. Работодатели обычно ищут таланты, которые являются новыми и свежими и могут предложить новый взгляд на идеи и способы работы.

Схемы выпускников могут предложить широкий спектр различных перспектив. Работодатели будут искать новых инженеров и позволять им учиться на работе, приобретать новые отраслевые навыки и иметь возможность работать с профессионалами, которые работают в отрасли в течение длительного времени. Вам будет предоставлена ​​возможность учиться на практическом опыте и по-настоящему узнать себя как профессионала.

Независимо от того, подходит ли вам программа для выпускников или нет, как выпускнику вы можете многое предложить, и при подаче заявления на работу и в программы важно знать свою ценность. Выпускники только что прошли 3-4 года обучения в высших учебных заведениях, и компании хотят нанять вас по определенной причине. У вас будут очень востребованные навыки, и не забывайте об этом.

Примите тот факт, что вы прошли долгий путь

С чем могут согласиться последние выпускники инженерных специальностей, так это с тем, что обучение и получение степени были одними из самых приятных, но трудных лет в их жизни. Это непросто, и работодатели оценят всю тяжелую работу, которую вы проделали за это время.

Хотя это может быть очень трудное время, кажется, что преимущества инженерной карьеры стоят всей работы. Вы должны гордиться всем, чего достигли на данный момент, поскольку впереди вас ждет инженерная карьера, впереди еще так много достижений. Ваша степень — это то, что подкрепляет навыки, которые вы упомянули в своем резюме, а ваш опыт работы в университете — отличная тема для обсуждения на собеседованиях, особенно если у вас нет большого опыта работы. Как правило, компании, предлагающие схемы выпускников, знают о любых пробелах в отрасли и знаниях, которые у вас могут быть. Вот тут-то и начинается их обучение.

Работодатели дают вам время для обучения

Работодатели, которые предлагают программы для выпускников, знают о потенциальном пробеле в знаниях, но они также знают о ценности, которую могут принести выпускники. Схемы созданы, чтобы помочь вам поддержать вас, учиться на работе и помочь вам получить опыт, который вы хотите и заслуживаете.

Большинство предприятий готовы обучать новичков навыкам, которые потребуются вам для выполнения работы с компетентностью и навыками. Вы обнаружите, что работодатели, предлагающие схемы выпускников, открыты для обучения, потому что вам часто платят немного меньше, чем сотрудникам с большим опытом.

Это не означает, что вам не должны справедливо платить за ваше время. Убедитесь, что вы относитесь к этой роли так же, как и к любой другой роли, и убедитесь, что к вам относятся справедливо и в соответствии с заработной платой в отрасли.

Преимущества найма выпускников

Работодатели видят огромные преимущества найма выпускников для бизнеса и команд внутри. Схемы обучения могут позволить вам чувствовать себя более комфортно, соглашаясь на новую работу, и заставляют вас стараться и поддерживать вашу мотивацию к обучению, пока вы на работе. Воспользуйтесь всеми преимуществами этих периодов обучения и по-настоящему изучите, что они могут предложить, вы получите гораздо больше удовольствия от испытательного срока на своей работе с непредубежденностью. Изучите все преимущества вашего рабочего места. Проявите немного инициативы, и если вы чувствуете, что вам будет полезна программа, которую они предлагают, просто спросите!

Вы можете предложить новую перспективу

По сравнению с сотрудниками, проработавшими несколько лет, новый человек, только что окончивший университет, обязательно привнесет в команду новую перспективу. Привнесение свежих и новых творческих идей на рабочее место открывает пространство для уникальных и важных разработок в отрасли. Это не значит, что профессионалы старшего возраста не могут этого сделать, но выпускники, как правило, полны новых идей и энтузиазма, чтобы попробовать что-то новое.

Ключ к инженерному делу — постоянно внедрять инновации и генерировать новые идеи с хорошей скоростью. Без него ничего нового не было бы разработано, и вещи начали бы устаревать. Предприятиям нужны все виды работников на всех этапах жизни, чтобы создать успешную рабочую среду. Вы должны понимать, что, будучи выпускником, ваши идеи и мнения ценятся так же, как и чьи-либо еще. Новые идеи приносят новые успехи в любое дело, не бойтесь делиться идеями, которые у вас есть.

Начнем с того, что у вас может быть меньше ответственности

Это утверждение всегда может звучать немного негативно. Однако начало вашей карьеры может быть очень трудным и напряженным временем. Вы постоянно изучаете новые процессы, системы и способы работы в новой компании. Как инженер, вы, скорее всего, будете иметь очень плотный график, и придумывание хороших идей может иметь решающее значение. Но вы все еще учитесь, и в зависимости от вашей должности люди не должны ожидать, что все, что вы делаете, будет безупречным в начале. Стремитесь к улучшению, а не к совершенству. В конце концов, практика делает постоянным. Ошибки делать важно. Они укрепляют ваши способности и чаще всего заставляют вас становиться лучше.

Преимущества вашей отрасли

Инженерное дело может открыть так много дверей, что, будучи выпускником, вы часто можете задаться вопросом, правильно ли вы выбрали карьеру. Однако у инженеров есть бесконечный список вариантов. Вы можете заняться дизайном или исследовательскими элементами или даже получить дополнительное образование, инженеры могут делать все, что они считают возможным, это всегда будет очень захватывающая отрасль, а возможности безграничны. Не говоря уже о нехватке квалифицированных инженеров. Вы можете стать сертифицированным профессионалом, и возможностей для трудоустройства так же много. Как и рабочие места, возможности локации не ограничены, инженеры нужны всегда и везде. Каждый день будет другим, и работа, которую вы выполняете, независимо от того, какой сектор вы выбрали, будет одновременно сложной и полезной. Вы даже можете решить исследовать несколько секторов, чтобы найти тот, который вам подходит, у вас есть такая возможность! Огромным бонусом к инженерной карьере является финансовый аспект: если это то, что вам нужно на работе, инженерный персонал часто очень хорошо оплачивается.

Университет очень популярен среди молодежи, однако это уже не единственный выбор. При подаче заявки на программу выпускников вы можете конкурировать с некоторыми очень сильными кандидатами. Это поле, вокруг которого так много страсти, и сообщество очень открыто для приглашения людей. Вы должны понимать преимущества, которые вы получите в этом сообществе в один прекрасный день, если не уже. Вы нужны работодателям, а также очень желанны. Они хотят, чтобы выпускники пришли и показали им, что у вас есть. Боритесь за свое положение и покажите им, почему вы решили стать инженером.

Важно понимать, насколько вы ценны как выпускник, потому что некоторые люди склонны связывать это время с неприятным чувством. У вас есть что предложить, и достижения, которых вы добились, достойны гордости. Это только начало. Инженерному сообществу есть что предложить, и может быть трудно удержаться от этого, когда дела пойдут плохо. Вспомни, почему ты изначально хотел стать инженером!

План системного проектирования (SEP) — ​​AcqNotes

Процесс JCIDS

Рекламные объявления

План системной инженерии (SEP) — ​​это постоянно действующий документ, подробно описывающий выполнение, управление и контроль над техническими аспектами программы приобретения от концепции до утилизации. В SEP описывается, как применяется процесс системного проектирования и адаптируется для достижения целей на каждом этапе приобретения. SEP фиксирует текущую и развивающуюся стратегию системной инженерии программы и ее связь с общими усилиями по управлению программой. ПВЗС должен включать процесс и критерии обновления документа.

Рекламные объявления

Определение:   План системной инженерии (SEP) — ​​это «живой» документ, в котором отражена текущая и развивающаяся стратегия системной инженерии программы и ее взаимосвязь с общими усилиями по управлению программой. Цель SEP — руководство всеми техническими аспектами программы. [2]

План системной инженерии (SEP) Цель

Целью SEP является помощь техническим менеджерам программы в разработке их подхода к системной инженерии, что обеспечивает прочную и хорошо задокументированную техническую основу для программы. Тщательный процесс технического планирования требует вдумчивого рассмотрения и обсуждения, позволяет интегрировать и координировать техническую деятельность на всех уровнях управления и приводит к разработке надежной стратегии системного проектирования, соответствующей техническим проблемам программы, этапам жизненного цикла и общим целям.

Разработка плана системного проектирования (SEP)

Руководитель программы отвечает за разработку SEP. SEP должен быть разработан с главным системным инженером и другими экспертами в данной области. Документ считается «живым документом» и постоянно обновляется на протяжении всей программы. Основные подходы к разработке SEP перечислены ниже.

Рекламные объявления

• Шаг 1: Разбейте SEP на функциональные области (используйте шаблон, чтобы обеспечить адресацию каждой функциональной области)
• Шаг 2: Назначьте руководителя для разработки каждой функциональной области
• Шаг 3: Руководитель ПОС должен использовать формальные или неформальные рабочие группы для решения конкретных вопросов планирования
• Шаг 4: Разработать конкретный план действий и график/этапы (POA&M) для завершения
• Шаг 5: Разработайте фактический SEP, введя каждое функциональное направление и направление.
• Шаг 6: Отправить SE на цикл проверки
• Шаг 7: Завершить SEP вместе с командой.

План системного проектирования (SEP) Схема/шаблон

Схема/шаблон всегда является отличным началом при разработке SEP. Шаблон гарантирует, что вы охватите все ключевые области, которые необходимо рассмотреть в SEP, и даст вам отличное представление о том, какая информация необходима. Ниже приведен отличный шаблон/схема, которую вы можете использовать при разработке своего SEP.

Схема: План системного проектирования (SEP) Версия 3.0 — 12 мая 2017 г.

AcqNotes Tutorial
