SHARP LC-46LE540RU. Ремонт, схема, сервис
Техническое описание и состав телевизора SHARP LC-46LE540RU, тип панели и применяемые модули. Состав модулей.
Общие рекомендации по ремонту TV LCD LED
Возможные проявления неисправностей
– Телевизор SHARP LC-46LE540RU не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.
С подобными проявлениями в некоторых случаях неисправным оказывается модуль питания 447WJQZ.
Необходимо замерить в его вторичных цепях выходные напряжения, а в случае их полного отсутствия, следует проверить исправность силовых ключей и выпрямительных диодов на наличие возможного пробоя (КЗ).
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения.
Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) VIPER27L, IC401-HS01G, L6599AD , при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
– Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.
Неисправность обычно в этих случаях наиболее вероятна в узлах подсветки матрицы дисплея.
Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока. Можно вскрыть панель и проверить отдельно каждый светодиод.
– Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы QPWBXF915WJN2 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов CPU: IXD491WJ; DRAM: K4B2G1646C-HCH9; SOUND: STA333BW требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне.
Неисправность тюнера TDSV-G001D устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Внимание владельцам телевизоров! Попытки самостоятельного ремонта SHARP LC-46LE540RU не рекомендованы производителем и могут привести к серьёзным негативным последствиям!
Скачать: Service manual and schematic diagram SHARP LC-46LE540. |
Дополнительно по ремонту MainBoard
Внешний вид MainBoard QPWBXF915WJN2 показан на рисунке ниже:
QPWBXF915WJN2 может применяться в телевизорах:
SHARP LC-40LE540RU (Panel LK400D3LB43C), SHARP LC-40LE730RU (Panel LK400D3LB43 R1LK400D3LB43C), SHARP LC-46LE540RU (Panel LK460D3LB33C).
Внешний вид блока питания
Основные особенности устройства SHARP LC-46LE540RU:
Установлена матрица (LED-панель) LK460D3LB33C.
В управлении матрицей используется Тайминг-Контроллер (T-CON) DUNTK4593TP.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером MAP3222.
Формирование необходимых питающих напряжений для всех узлов телевизора SHARP LC-46LE540RU осуществляет модуль питания 447WJQZ, либо его аналоги c использованием микросхем VIPER27L, IC401-HS01G, L6599AD .
MainBoard – основная плата (материнская плата) представляет собой модуль QPWBXF915WJN2, с применением микросхем CPU: IXD491WJ; DRAM: K4B2G1646C-HCH9; SOUND: STA333BW и других.
Тюнер TDSV-G001D обеспечивает приём телевизионных программ и настройку на каналы.
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте [email protected], присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
Ближайшие в таблице модели:
SHARP LC-47SB57UT
Panel: V470h3-Lh3
Power Supply (PSU): 715G2802-P01-002-003S
PWM Power: ICE2PCS02G (PFC), LD7522PS, L6599D (PWM Resonant)
MOSFET Power: STW20NM60, 2SK4100LS
MainBoard: 9JR47SB57UT03
Тuner: ENV56S02D8F
IC Main: ZR39785HGCF, H5PS5162FFR-25C, MX25L3205DMI-12G, M24C64, TPA3123
SHARP LC-46LD265RU
Chassis(Version) 715G6173
Panel: TPT460h2-HN04
PWM LED driver: OZ9902CGN SOP16
Power Supply (PSU): 715G6635-P01-000-003S
PWM Power: LD7591T, SSC9522S, A6069H
MOSFET Power: TK13A60D, TK10A50D
MainBoard: 715G6173-M01-000-004K
Тuner: RE231TN
IC Main: MT5561PUDT, TC58NVG0S3HTAI0, 24C64WP, MX25L12835F, TAS5721
регуляторы специального назначения | интегральные схемы (ИС) | TPS65295RJER
| Изображение | номер части | Производитель | Категория | Описание | Количество | RFQ | |
|---|---|---|---|---|---|---|---|
| TPS65295RJER | – | Texas Instruments | регуляторы специального назначения | 40179 Предметы | |||
| ISL6322IRZ-T | Intersil | регуляторы специального назначения | SWITCHING CONTROLLER | 12839 Предметы | |||
| MAX8744ETJ+ | Analog Devices Inc. /Maxim Integrated |
регуляторы специального назначения | IC REG CTRLR NOTEBK 4OUT 32TQFN | 8956 Предметы | |||
| TPS59641RSLT | – | Texas Instruments | регуляторы специального назначения | IC REG CTRLR IMVP-7 2OUT 48VQFN | 17136 Предметы | ||
| ISL6363CRTZ-T | Renesas Electronics America Inc | регуляторы специального назначения | IC REG CTRLR VR12 2OUT 48TQFN | 12266 Предметы | |||
| TPS54680MPWPREP | – | регуляторы специального назначения | IC REG CONV PWR 1OUT 28HTSSOP | 9602 Предметы | |||
| LTC1753CSW#TRPBF | Analog Devices Inc. |
регуляторы специального назначения | IC REG CTRLR INTEL 1OUT 20SOIC | 23224 Предметы | |||
| LTC3216EDE#PBF | Analog Devices Inc. | регуляторы специального назначения | IC REG CONV LED 1OUT 12DFN | 17783 Предметы | |||
| MAX706TCSA+TG068 | – | Analog Devices Inc./Maxim Integrated | регуляторы специального назначения | LOW-COST, MICROPROCESSOR SUPERVI | 28237 Предметы | ||
| MMPF0200F4ANES | NXP USA Inc. |
регуляторы специального назначения | 9797 Предметы | ||||
| ADP3189JCPZ-RL | Analog Devices Inc. | регуляторы специального назначения | 8-BIT, PROGRAMMABLE 2-TO 5-PHASE | 43124 Предметы | |||
| MAX16984SATI/V+ | Analog Devices Inc./Maxim Integrated | регуляторы специального назначения | IC REG CONV USB 1OUT 28TQFN | 9220 Предметы | |||
| MAX1513AETP+ | Analog Devices Inc. /Maxim Integrated |
регуляторы специального назначения | IC REG CTRLR TFT 5OUT 20TQFN | 58871 Предметы | |||
| TPS65105RGER | – | Texas Instruments | регуляторы специального назначения | IC REG CTRLR TFT 4OUT 24VQFN | 30513 Предметы | ||
| LT1184CS#PBF | Linear Technology | регуляторы специального назначения | CCFL BACKLIGHT INVERTER AND LCD | 12777 Предметы | |||
| MAX1778EUG+ | Analog Devices Inc. /Maxim Integrated |
регуляторы специального назначения | IC REG CONV TFT LCD 5OUT 24TSSOP | 10301 Предметы | |||
| LTC3107IDD#TRPBF | Analog Devices Inc. | регуляторы специального назначения | IC REG CONV ENERGY 3OUT 10DFN | 16010 Предметы | |||
| ISL98602IRAAZ-T | Renesas Electronics America Inc | регуляторы специального назначения | IC REG CTRLR/CONV 5OUT 40QFN | 28163 Предметы | |||
| TPS53661RSBT | – | Texas Instruments | регуляторы специального назначения | IC REG CTRLR VR12 1OUT 40WQFN | 10420 Предметы | ||
| MIC5165YMM | Microchip Technology | регуляторы специального назначения | IC REG CTRLR DDR3 1OUT 10MSOP | 49824 Предметы |
5-канальный DC/DC-преобразователь + VON Slice + Power Good _ BDTIC, ведущий дистрибьютор в Китае
Converter + VON Slice + Power Good

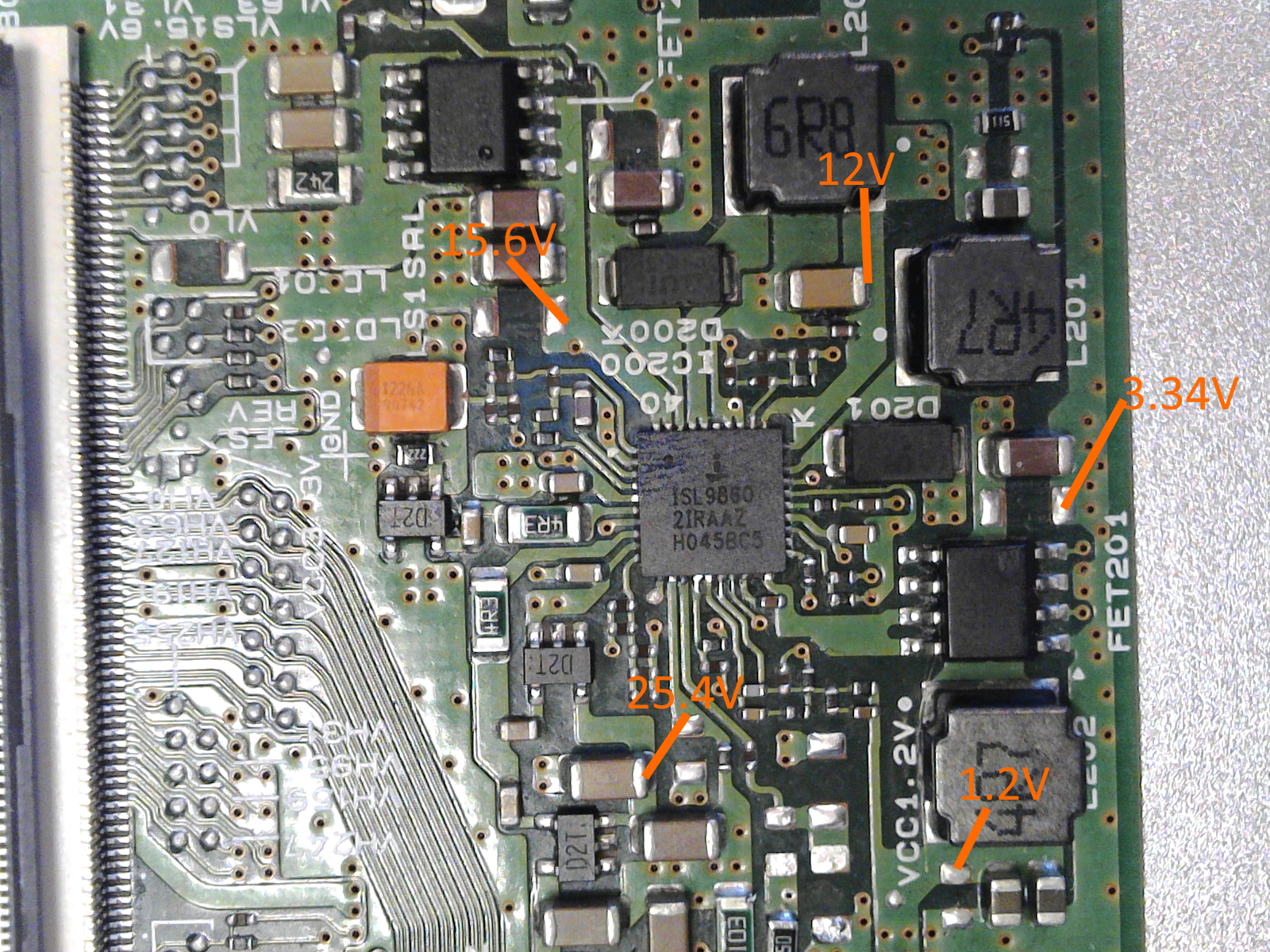

ISL98602 представляет собой мощную интегральную микросхему питания ЖК-дисплеев, предназначенную для крупнопанельных ЖК-дисплеев.
В ISL98602 встроен мощный повышающий преобразователь для генерации AVDD, V ON и V OFF драйверов подкачки заряда, один синхронный понижающий регулятор и один синхронный понижающий контроллер для двух логических напряжений. Также включены схема нарезки V ON и функция Power Good.
Повышающий преобразователь AVDD, работающий на частоте 1,3 МГц, оснащен повышающим полевым транзистором на 5,5 А. Обратная связь берется с дальней стороны полевого транзистора с задержкой для улучшения регулирования. Схема OVP защищает компоненты выходной стороны.
Логический синхронный понижающий преобразователь содержит два полевых транзистора на 2,3 А, работающих с внутренней тактовой частотой 1,3 МГц. Выходное напряжение задается внутренней микросхемой или резистором обратной связи. Схема плавного пуска также интегрирована с понижающим преобразователем.
Второе логическое напряжение генерируется синхронным понижающим преобразователем с контроллерами MOSFET.
Защита от перегрузки по току также интегрирована в понижающий преобразователь.
Подкачивающий насос V ON и V OFF использует полную частоту коммутации и интегрирует драйвер для работы с большими токами. V ON дополнительно обрабатывается интегрированной схемой среза V ON для уменьшения мерцания.
Альтернативные фиксированные напряжения при повышении, Buck1, Buck2, В 9Нагнетательный насос 0007 ON и V OFF нагнетательный насос доступны в ISL98602.
Основные характеристики
- Входной источник питания от 9,5 В до 15,0 В
- Частота переключения 1,3 МГц
- 5,5 А Встроенный усилитель для AVDD до 19 В
- Зарядный насос VON, до 36 В и 1 шт. 20 мА
- VOFF Зарядный насос, до -10 В и 120 мА
- Синхронный понижающий преобразователь 1 для 3,3 В/2,5 В с пиковым током 2,0 А на полевом транзисторе
- Синхронный понижающий преобразователь 2 Выход контроллера от 0,9 В до 2,0 В
- Встроенный переключатель задержки AVDD
- Встроенная функция VON Slice
- Функция Power Good для включения TCON
- Автоматическая последовательность запуска
- Защита UVLO, UVP, OVP, OCP и OTP
- 40 Ld 6×6 QFN 900 40
- Предназначен для Эксплуатация при температуре от -40°C до +85°C
- Без свинца (соответствует RoHS)
Применение
- ЖК-телевизор
| Название | Тип | Обновленный | Размер | Другие языки |
|---|---|---|---|---|
| ISL98602 Краткие данные | PDF 90 098 | 06 января 2016 г. | 97 КБ |
| Номер детали | Тип пакета | Вес (G) | PIN0095 | |||
|---|---|---|---|---|---|---|
| ISL98602IRAAZ | 40 Ld QFN | 0,102 | 40 | 3 | 260 | RoHS |
| ISL98602IRAAZ-T | 40 Ld QFN T+R | 0,102 | 40 | 9009 7 3260 | RoHS | |
| ISL98602IRAAZ-T7A | 40 Ld QFN T+R | 0,10 2 | 40 | 3 | 260 | RoHS |
| ISL98602IRAAZ-TK | 40 Ld QFN T+R | 0,102 | 40 | 3 | 260 | RoHS |
| ISL98602IRABZ | 40 Ld QFN | 0,102 | 40 | 900 97 3260 | RoHS | |
| ISL98602IRABZ-T | 40 Ld QFN T+R | 0,102 | 40 | 3 | 260 | RoHS |
| ISL98602IRABZ-T7A | 40 Ld QFN T+R | 0,102 | 40 | 3 | 26 0 | RoHS |
| ISL98602IRABZ-TK | 40 Ld QFN T+R | 0,102 | 40 | 3 | 260 | RoHS |
