Управление освещением из 4 мест: как сделать своими руками

Собираем схему управления освещением из четырех мест

Освещение в комнате должно быть не только комфортным, но и удобным с точки зрения управления. Достичь этого можно за счет установки электронных систем управления типа умный дом, то есть путём внедрения разнообразных таймеров и датчиков — а можно использовать дедовские способы.

В отличие от новомодных решений, они просты в реализации и достаточно доступны по цене. Поэтому их реализация не выльется для вас массой проблем и «пустым» кошельком.

Содержание

• Схема проходных и перекрестных выключателей
  • Проходные и перекрестные выключатели
  • Схема подключения проходных и перекрёстных выключателей для управления освещением из 4 мест
• Схема управления освещением из 4 мест при помощи импульсного реле
  • Что такое импульсное реле?
  • Схема управления освещением от импульсного реле
• Вывод

Схема проходных и перекрестных выключателей

Одной из наиболее старых, и отлично зарекомендовавших себя схем, является способ использования проходных и перекрёстных выключателей. Цена таких выключателей не так уж высока, а схема подключения хоть и кажется на первый взгляд очень сложной, не должна вызвать у вас проблем.

Проходные и перекрестные выключатели

Но прежде чем переходить непосредственно к схеме подключения, давайте разберемся: что такое эти проходные и перекрестные выключатели, и чем они отличаются от привычных нам выключателей освещения.

Схема обычного одноклавишного выключателя	Для облегчения понимания, давайте разберем обычный выключатель. Он имеет два контакта, назовем их 1 и 2. При включенном положении выключателя, эти контакты замкнуты. При отключении выключателя, эти контакты размыкаются.
Схема проходного выключателя	Теперь возьмём проходной выключатель. Он имеет уже три контакта – 1, 2 и 3. При включенном положении выключателя, замкнуты контакты 1 и 2. Контакт 1 и 3 разомкнут. При отключении такого выключателя, контакты 1 и 2 размыкаются, а контакты 1 и 3 замыкаются.
Схема перекрестного выключателя	Как вы наверно уже догадались, перекрестный выключатель имеет уже четыре контакта – 1, 2, 3 и 4. Во включенном положении замкнуты контакты 1 и 3, а также 2 и 4. При отключении выключателя они размыкаются, и замыкаются контакты 1 и 4, а также 2 и 3.

Обратите внимание! Работать такие выключатели могут при номинальном токе сети в 6, 10 или 16А. При этом, все выключатели в схеме должны быть одинакового или большего номинального тока. А провода, используемые при монтаже, иметь одинаковое сечение.

Схема подключения проходных и перекрёстных выключателей для управления освещением из 4 мест

Имея представление об особенностях устройства таких переключающих устройств, можно приступать к рассмотрению схемы их подключения. Кстати, правильно такие коммутационные устройства называть не выключатели, а переключатели.

Установка выключателя

Итак:

• Любое управление освещением с 4 мест, подразумевает установку четырех коммутационных аппаратов.
  Перекрестные и проходные переключатели для скрытой проводки, устанавливаются в обычные закладные коробки. Места их установки вы выбираете, исходя из целесообразности.
• Проходные выключатели должны быть первыми и последними в схеме. Поэтому их монтируют в крайних точках.

Подключение проходного выключателя

• Теперь приступаем непосредственно к подключению. Начнем с подключения первого проходного выключателя. От распределительной коробки, как и к обычному выключателю, вы берете фазный провод. Подключить его следует к контакту один. Обычно его можно определить визуально.
• От двух других контактов первого проходного переключателя, вы монтируете двухжильный провод к первому перекрестному выключателю. Сделать это можно через соединение в распределительной коробке, а можно путем подключения непосредственно к контактам переключателя. Подключить их следует к контактам 1 и 2, как на видео.

Обратите внимание! Наше обозначение 1 и 2, 3 и 4 весьма условное. Каждый производитель самостоятельно обозначает пары контактов. Но обычно одна пара контактов расположена в верхней части – условно 1 и 2, а вторая пара контактов – 3 и 4 расположена в нижней части.

• От контактов 3 и 4 первого перекрестного переключателя, мы монтируем провод к контактам 1 и 2 второго. От контактов 3 и 4 второго перекрестного выключателя, мы прокладываем провод к контактам 2 и 3 второго проходного переключателя.

Подключение перекрёстного выключателя

• Теперь осталось подключить контакт 1 второго перекрестного выключателя к светильнику. Все, подключение выключателей окончено. Осталось подключить нулевой и защитный провод к соответствующим контактам светильника — и наша схема готова к работе.

Схема управления освещением из четырех мест

Как видите, подключение данной схемы не представляет особой сложности, и его вполне можно выполнить своими руками. В то же время, при монтаже всей схемы через одну распределительную коробку, даже опытные электрики могут запутаться.

А большое количество контактных соединений не добавляет схеме надежности. Исходя из этого, в последнее время такая схема применяется все реже. Ведь есть и более простые варианты.

Схема управления освещением из 4 мест при помощи импульсного реле

Одним из таких более простых вариантов, является использование так называемых импульсных реле.

В бытовой сфере широко применять их начали относительно недавно, но само реле известно уже давно и успешно применялось на производстве. Оно вполне неплохо зарекомендовало себя, и его применение для управления освещением вполне оправдано.

Что такое импульсное реле?

Теперь давайте разберемся, что такое это импульсное реле, и какой тип освещения должен быть в комнате для его использования? Импульсные реле бывают двух видов – электромагнитное и электронное. Мы рассмотрим принцип работы на примере электромагнитного реле, так как он более нагляден.

Импульсное реле

• Как и любое другое реле, импульсное реле имеет катушку и магнитопровод. Магнитопровод в нормальном положении разомкнут.
• При подаче напряжения на катушку, магнитопровод замыкается. Благодаря тому, что к магнитопроводу жестко прикреплены подвижные контакты, они так же приходят в движение и замыкаются с неподвижными контактами.

Принцип действия обычного электромагнитного реле

• Но в обычном реле при исчезновении напряжения на катушке, магнитопровод отпадает. В результате размыкаются и контакты. В импульсном реле этого не происходит, так как контакты блокируются в сработанном положении.
• Для того, чтобы контакты в импульсном реле изменили свое положение, необходима повторная подача напряжения на катушку. При этом они так же зафиксируются в отключенном положении.

Технические характеристики импульсного реле РИО-1

• Для подачи напряжения на катушку, используются обычные кнопки. Ведь для перехода реле из одного положения в другое достаточно импульса длиной до 0,3 сек. При этом допускается использование такого реле практически для любых систем освещения. Так Led освещение может быть суммарной мощностью до 460 Вт. А вот количество и мощность люминесцентных ламп в схеме зависит от их cosα, и может варьировать от 8 до 25 штук.

Схема управления освещением от импульсного реле

Ну а подключение импульсного реле на порядок проще, чем схема с проходными и перекрестными переключателями. Но здесь следует быть внимательным и не перепутать точки подключения.

Так как каждый производитель маркирует вывода импульсного реле по-разному, то в качестве образца мы возьмем наиболее распространенную модель РИО-1.

Кнопки для управления реле РИО-1

• Так как наши кнопки коммутируют только цепи катушки реле, то начнем с подключения силовой части нашего реле. Для этого подключаем к фазному групповому проводу, кабель, который подключаем к контакту «11» — это один силовой контакт нашего реле.
• От второго силового контакта реле – «14» подключаем наши светильники. Кроме того, для работы светильников нам требуется подключить к ним дополнительно нулевой и защитный провод. Делать это следует в соответствии с маркировкой.

На фото схема подключения реле РИО-1

• Теперь наша инструкция расскажет вам, как подключить катушку реле. Для этого нам потребуется четыре кнопочных выключателя, которые имеют контакт 1 и 2. Какой из них будет первым, а какой вторым неважно.
• От того же фазного группового провода, в распределительной коробке подключаем провод, который монтируем ко всем контактам номер 1 кнопок. Затем соединяем все контакты номер два, и подключаем их к контакту «Y» импульсного реле. Для нормальной работы катушки осталось подключить нулевой провод к контакту «N» импульсного реле — и наша схема готова к работе.

Схема подключения для управления освещением импульсным реле из 4 мест

Теперь при нажатии на любую из кнопок подастся напряжение на катушку реле, и она перебросит силовой контакт. Он замкнется и загорится свет. При повторном нажатии на любую кнопку опять подастся напряжение на катушку, и она разомкнет силовой контакт. Свет соответственно потухнет. И так бесконечное число раз.

Вывод

Проектирование освещения всегда должно включать подготовку наиболее удобной схемы управления. Мы представили две наиболее часто используемых схемы.

Но есть еще и другие варианты. Поэтому, если по каким-либо параметрам та или иная схема вас не устраивает, то вы наверняка найдете более приемлемый для вас вариант как у нас на сайте, так и на просторах рунета.

Схема подключения проходного выключателя с 2-х мест, а также с 3-х и 4-х

Часто ли вы, ложась спать, сожалели о том, что выключатель света находится возле двери, а не у изголовья кровати?

Доводилось ли вам идти по узкому коридору своей прихожей в кромешной темноте, чтобы включить свет на другом его конце? Вы живете в собственном двухэтажном доме, и вам лень бегать с одного этажа на другой, чтобы включить/выключить свет на лестнице?

Если все или что-то из вышеизложенного – про вас, советуем вам присмотреться к так называемым проходным выключателям.

Содержание

• 1 Проходные выключатели
• 2 Как подключить проходной выключатель: схема подключения
  • 2.1 Подключение проходного выключателя на 2 точки
  • 2.2 Подключение проходного выключателя на 3 точки
• 3 Проходной выключатель своими руками
• 4 Практичное решение для вашего дома

Проходные выключатели

Проходными выключателями называют устройства, предназначенные для обеспечения управления одним источником света из двух или более различных мест. Иными словами, при такой схеме вы будете иметь два выключателя на одну лампочку.

Основное принципиальное отличие проходных выключателей от обычных одноклавишных заключается в количестве контактов. В то время, как у одноклавишных выключателей их два – на вход и выход, их проходные собратья имеют 3 контакта. Поэтому проходной выключатель, по своей сути, является не выключателем, а переключателем, перекидывающим электрическую цепь с одного рабочего контакта на другой.

На первый взгляд может показаться, что проходные выключатели работают по тому же принципу, что и двухклавишные, которые также имеют 3 контакта. Однако это не совсем так: при замыкании одного из контактов проходного переключателя, замыкается и другой, а положение, в котором обе цепи разомкнуты у нее просто отсутствует. Оба этих факта не имею никакого отношения к двухклавишным выключателям.

Проходные выключатели могут быть не только механическими, но и электронными, в частности сенсорными. Такие модели имеют более стильный вид и широкое многообразия дизайнерских решений. Современные сенсоры обладают высокой чувствительностью и срабатывают еще до прикосновения – достаточно всего лишь поднести руку на расстояние нескольких сантиметров от выключателя.

Проходные выключатели

Проходные выключатели могут также предусматривать возможность включения и выключения осветительных приборов посредством пульта дистанционного управления.

Как подключить проходной выключатель: схема подключения

Подключение проходного выключателя на 2 точки

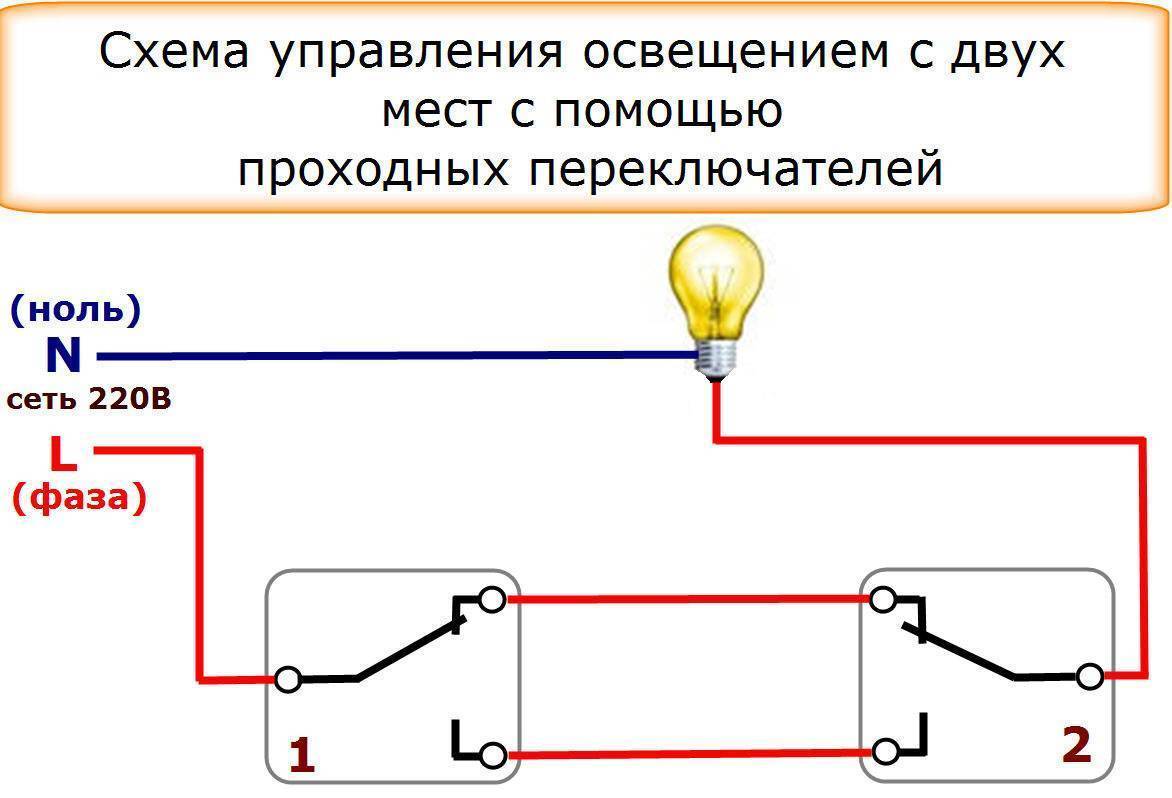

Схема подключения проходного выключателя на 2 точки представлена на рисунке, по которому не сложно понять принцип ее работы и организации. При положении переключателей, изображенном на схеме, цепь разомкнута, т.е. светильник выключен. При нажатии на клавишу одного из переключателей, то есть при изменении его положения, цепь замкнется, запитав светильник, и лампочка в нем загорится.

Руководствуясь схемой подключения проходного выключателя с двух мест, можно произвести монтаж такой системы у себя дома.

На заметку. Учитывая сферу применения подобных схем, их еще называют коридорными схемами освещения.

Основные правила сборки такой схемы:

• фазный провод с автомата должен идти на общий проводник первого переключателя и выходить с общего проводника второго переключателя на прибор освещения;
• два других(вспомогательных) проводника, должны соединяться между собой в распределительной коробке;
• нулевая фаза изаземление подаются напрямую на прибор освещения, минуя выходные переключатели.

Но для начала необходимо установить сам выключатель. Если снять с него клавишу и накладные рамки,вашему вниманию представятся три контактных клеммы. Нужно выяснить, какая из них является общей. Наиболее добросовестные производители проходных выключателей изображают на обратной стороне своих изделий схемы, по которым легко определить, где находится общая клемма.

Если же переключатель не снабдили этим приятным и облегчающим установку бонусом,можно воспользоваться тестером для так называемой прозвонки электрической цепи или специальной индикаторной отверткой с батарейкой.

Важно! Щупами тестера нужно поочередно прикасаться к каждому из контактов, изменяя положение клавиши переключателя. Клемма, на которой тестер при любом положении клавиши будет подавать сигнал (или показывать «ноль» — в зависимости от модели тестера), и будет являться общей.

На общую клемму подсоединяется фаза питающего кабеля. На две другие клеммы подключаются, соответственно, два оставшихся провода. Далее выключатель собирается и монтируется в подрозетнике.

Алгоритм подключения второго выключателя точно такой же. Резюмируя вышеизложенное, можно привести данный алгоритм к такому виду:

1. поиск общего контакта,
2. подключение к нему фазного проводника,
3. соединение двух других контактов с двумя другими проводами.

Далее необходимо осуществить подключение проводов к распределительной коробке. В нее должны заходить:

• питающий кабель из автомата освещения распределительного щитка,
• кабель на первый выключатель,
• кабель на второй выключатель,
• кабель осветительный прибор.

Начинать подключение целесообразно с нулевых проводников. Нулевую жилу с кабеля автомата, стоящего на вводе, необходимо соединить с «нулем», отходящим на светильник. При наличии в схеме заземления – соединяем все жилы заземляющего проводника. По аналогии с манипуляциями, производимыми над нулевыми проводами, «землю» с вводного кабеля объединяем с «землей» кабеля, идущего к осветительному прибору, подключая его к корпусу светильника.

Далее производим подключение фазных проводников. Фазу кабеля на вводусоединяем с фазой кабеля, идущего на общую клемму первого проходного выключателя. Общий же провод со второго проходного выключателя соединяем с фазной жилой кабеля, идущего к светильнику.

Если вы успешно справились с вышеописанными манипуляциями, то теперь остается только соединить между собой второстепенные жилы первого и второго выключателей.

Когда схема подключения проходного выключателя с двух мест полностью собрана, можно подать напряжение в сеть и проверить работоспособность системы освещения.

Подключение проходного выключателя на 3 точки

Схема подключения проходного выключателя на 3 точки, как понятно из ее названия, позволяет управлять освещением в комнате из трех мест. Например, вы сможете включить свет в начале и в конце коридора, а также на выходе из комнаты, дверь в которую расположена в середине коридора.

На три точки

Существуют также схемы подключения проходных выключателей с 4-х и более мест, но собираются они по тому же принципу, что и трехточечная. Подобные схемы нашли применения также на лестничных площадках многоэтажных зданий.

Итак, для обеспечения функционирования схемы проходных выключателей с трех мест понадобятся не только два проходных выключателя, но и один перекрестный.

На заметку. Перекрестные выключатели имеют не три контакта, как проходные, а четыре. Такая конструкция позволяет единовременно включать и выключать по два контакта. Следовательно, посредством такого выключателя одновременно замыкаются или размыкаются две питающие линии.

Принципиальным отличием перекрестных выключателей от их проходных коллег является тот факт, что перекрестные модели не могут использоваться в схеме подключения самостоятельно, применяясь только в комплекте с проходными. На участке сети, представляющей собой цепочку из выключателей, первым и последним всегда устанавливаются проходные выключатели, остальные же будут перекрестными.

Таким образом, в трехточечной схеме от четырех контактов (двух входов и двух выходов)перекрестного выключателя, идет по два провода к каждому из проходных выключателей.

Монтаж схемы с тремя включения осветительных приборов осуществляется по следующему алгоритму:

• «ноль» подключается непосредственно к лампе,
• заземление (естественно, при его наличии) также заводится прямо на лампу,
• фаза подключается на общий контакт одного из проходных выключателей,
• общий контакт другого проходного выключателя соединяется со свободным проводом лампы,
• свободные клеммы проходных выключателей попарно соединяются с контактами перекрестного выключателя.

В случае необходимости организации схемы, обеспечивающей включение и выключение света из четырех и более точек, к вышеописанным манипуляциям добавится процесс последовательного соединения перекрестных переключателей посредством коммутации двух соответствующих клемм каждого из них.

Проходной выключатель своими руками

Если брать во внимание стоимость проходных выключателей, то нет ничего удивительно в том, что у некоторых людей возникает вопрос, можно ли сделать проходной выключатель света своими руками и как это осуществить.

Самый простой вариант создания проходного выключателя – модернизация выключателя обычного двухклавишного. Перевернув замыкающее коромысло на 180 градусов и поменяв местами зажимы контактов, вы добьетесь своей цели. Две клавиши при этой нужно объединить в одну большую, так как контакты должны переключаться синхронно.

К сожалению, не все модели двухклавишных выключателей поддаются подобной реконструкции, и никто не гарантирует, что такой самопальный проходной выключатель станет корректно работать и прослужит долгое время.

Практичное решение для вашего дома

Как видите, электрические схемы, обеспечивающие возможность включать и выключать свет в помещении из разных мест, довольно просты в устройстве и могут собраны своими руками даже при наличии небольшого опыта в работе с электрикой.

При этом такие схемы способны привнести в вашу жизнь приятную долю комфорта, поэтому все чаще при организации систем освещения в современных домах и квартирах используются проходные и перекидные выключатели.

Как установить выключатель света (безопасно)

Домовладение

Раскрытие информации рекламодателем

Мы являемся независимой службой сравнения, поддерживаемой рекламой. Наша цель — помочь вам принимать более разумные финансовые решения, предоставляя вам интерактивные инструменты и финансовые калькуляторы, публикуя оригинальный и объективный контент, позволяя вам бесплатно проводить исследования и сравнивать информацию, чтобы вы могли принимать финансовые решения с уверенностью.

Bankrate имеет партнерские отношения с эмитентами, включая, помимо прочего, American Express, Bank of America, Capital One, Chase, Citi и Discover.

Как мы зарабатываем деньги

Предложения, которые появляются на этом сайте, исходят от компаний, которые компенсируют нам. Эта компенсация может повлиять на то, как и где продукты будут отображаться на этом сайте, включая, например, порядок, в котором они могут отображаться в категориях списка, за исключением случаев, когда это запрещено законом для нашей ипотеки, жилищного капитала и других продуктов жилищного кредитования. Но эта компенсация не влияет на информацию, которую мы публикуем, или обзоры, которые вы видите на этом сайте.

Мы не включаем множество компаний или финансовых предложений, которые могут быть вам доступны.

АКЦИЯ:

Григорьев Владимир

3 минуты чтения Опубликовано 17 мая 2022 г.

Логотип Bankrate

Банкрейт обещание

В Bankrate мы стремимся помочь вам принимать более взвешенные финансовые решения. При этом мы строго придерживаемся , этот пост может содержать ссылки на продукты наших партнеров. Вот объяснение для .

Логотип банка

Банкрейт обещание

Компания Bankrate, основанная в 1976 году, уже давно помогает людям принимать разумные финансовые решения. Мы поддерживаем эту репутацию более четырех десятилетий, демистифицируя процесс принятия финансовых решений. процесса и дать людям уверенность в том, какие действия предпринять дальше.

Bankrate придерживается строгой редакционной политики, поэтому вы можете быть уверены, что мы ставим ваши интересы на первое место. Весь наш контент создан высококвалифицированные специалисты под редакцией эксперты по предмету, которые следят за тем, чтобы все, что мы публикуем, было объективным, точным и заслуживающим доверия.

Наши банковские репортеры и редакторы уделяют внимание вопросам, которые больше всего волнуют потребителей — лучшие банки, последние курсы, различные типы счетов, советы по экономии денег и многое другое — чтобы вы могли чувствовать себя уверенно, управляя своими деньгами.

Логотип банка

Редакционная честность

Bankrate придерживается строгой редакционной политики, поэтому вы можете быть уверены, что мы ставим ваши интересы на первое место. Наши отмеченные наградами редакторы и репортеры создают честный и точный контент, который поможет вам принимать правильные финансовые решения.

Ключевые принципы

Мы ценим ваше доверие. Наша миссия состоит в том, чтобы предоставить читателям точную и непредвзятую информацию, и у нас есть редакционные стандарты, чтобы гарантировать, что это произойдет. Наши редакторы и репортеры тщательно проверяют редакционные материалы, чтобы убедиться, что информация, которую вы читаете, является точной. Мы поддерживаем брандмауэр между нашими рекламодателями и нашей редакцией. Наша редакция не получает прямого вознаграждения от наших рекламодателей.

Редакционная независимость

Редакция Bankrate пишет от имени ВАС — читателя. Наша цель — дать вам лучший совет, который поможет вам принимать разумные решения в области личных финансов. Мы следуем строгим правилам, чтобы рекламодатели не влияли на наш редакционный контент. Наша редакция не получает прямой компенсации от рекламодателей, а наш контент тщательно проверяется для обеспечения точности. Итак, читаете ли вы статью или обзор, вы можете быть уверены, что получаете достоверную и надежную информацию.

Логотип банка

Как мы зарабатываем деньги

У вас есть вопросы о деньгах. Банкрейт имеет ответы. Наши специалисты помогают вам управлять своими деньгами уже более четырех десятилетий. Мы постоянно стремимся предоставлять потребителям экспертные советы и инструменты, необходимые для достижения успеха на протяжении всей их финансовой жизни.

Банкрейт следует строгому редакционной политики, поэтому вы можете быть уверены, что наш контент правдив и точен. Наши отмеченные наградами редакторы и репортеры создают честный и точный контент, который поможет вам принимать правильные финансовые решения. Контент, созданный нашей редакцией, является объективным, основанным на фактах и ​​не зависит от наших рекламодателей.

Мы прозрачны в отношении того, как мы можем предоставить вам качественный контент, конкурентоспособные цены и полезные инструменты, объясняя, как мы зарабатываем деньги.

Bankrate.com — это независимый, поддерживаемый рекламой издатель и сервис сравнения. Мы получаем вознаграждение в обмен на размещение спонсируемых продуктов и услуг или за то, что вы нажимаете на определенные ссылки, размещенные на нашем сайте. Таким образом, эта компенсация может повлиять на то, как, где и в каком порядке продукты отображаются в категориях листинга, за исключением случаев, когда это запрещено законом для нашей ипотеки, жилищного капитала и других продуктов жилищного кредитования. Другие факторы, такие как наши собственные собственные правила веб-сайта и то, предлагается ли продукт в вашем регионе или в выбранном вами диапазоне кредитного рейтинга, также могут влиять на то, как и где продукты отображаются на этом сайте. Хотя мы стремимся предоставлять широкий спектр предложений, Bankrate не включает информацию о каждом финансовом или кредитном продукте или услуге.

Многие электротехнические работы по дому лучше доверить профессионалам, но заменить выключатель света можно и самостоятельно. Использование подхода «сделай сам» для замены выключателя света может не только сэкономить ваше время, но и сэкономить деньги. Наем электрика для замены выключателя может стоить от 295 до 595 долларов, но сделать это самостоятельно может стоить менее 50 долларов. Все, на что вам придется раскошелиться, — это сам переключатель, а также несколько основных инструментов, если у вас их еще нет.

Вот как безопасно заменить и подключить выключатель света.

Что вам понадобится для подключения выключателя света

Для замены выключателя вам понадобится несколько инструментов. Помимо самого выключателя вам также понадобятся:

• Инструмент для зачистки проводов
• Кусачки
• Отвертки с плоской и крестообразной головкой
• Выключатель света

По словам Майкла Кларка, подрядчика и основателя платформы управления домом Pulled, Inc., у вас может не быть, но он необходим для этой работы, это тестер напряжения. выключите рубильник.

После того, как вы собрали все материалы, вы готовы подключить выключатель света.

Как установить выключатель света

Безопасная замена и установка выключателя света выполняется в несколько этапов:

1. В электрощите вашего дома найдите выключатель, соединяющий выключатель света.
2. Выключите выключатель.
3. Убедитесь, что вы выключили правильный выключатель, попытавшись включить свет. Если он включится, вам придется вернуться к монтажной панели и найти правильный выключатель.
4. Используйте тестер напряжения рядом с выключателем света, чтобы проверить наличие электрического тока. (Не продолжайте, если вы обнаружите что-либо после одного или двух тестов; вам понадобится профессионал.)
5. Снимите пластину переключателя с помощью плоской отвертки.
6. Используйте крестообразную или плоскую отвертку (в зависимости от головок винтов), чтобы удалить винты, удерживающие переключатель внутри электрической коробки, установленной в стене.
7. После того, как переключатель освободится, осторожно вытащите его из коробки. Сфотографируйте проводку выключателя света, затем отсоедините провод от выключателя света.
8. Используйте фото как руководство по подключению проводов к новому выключателю света.
9. Вставьте выключатель обратно в настенную коробку, затем закрепите его винтами от старого выключателя.
10. Установите пластину переключателя на место с помощью имеющихся винтов.
11. Включите автоматический выключатель.
12. Проверьте выключатель света, чтобы убедиться, что питание снова есть.

Сколько стоит установить выключатель света?

Стоимость установки выключателя освещения зависит от типа выключателя, который вы планируете установить. Например, однополюсный переключатель на 15 ампер стоит 15 долларов или меньше. Диммерный выключатель будет стоить на несколько долларов больше, около 20 долларов. Если вы предпочитаете интеллектуальный выключатель света, который можно активировать голосом с помощью виртуального помощника, такого как Alexa или Google Assistant, он будет стоить около 50 долларов или больше.

Если вы измените стиль выключателя света, вам, возможно, придется купить новую пластину выключателя. Например, если вы выберете более современный кулисный переключатель (тип, в котором один конец нажимается) вместо традиционного тумблера, новая пластина будет стоить 10 долларов или меньше, чтобы соответствовать новому выключателю света.

Последнее слово о подключении выключателя света

Если вы будете следовать пошаговому процессу замены выключателя света, вы сможете выполнить эту задачу как проект «Сделай сам». Это не сложная работа, хотя вы должны быть осторожны. Однако, если вы не можете найти правильный выключатель, чтобы отключить питание или продолжать получать показания электрического тока с помощью тестера напряжения, вы рискуете получить удар током или удар током. В таких случаях лучше поручить выполнение проекта профессионалу, советует Кларк.

Еще один совет, который он предлагает: четко обозначьте панель выключателя, чтобы указать, какие цепи соответствуют каким лампам. Таким образом, вы избежите путаницы и сможете убедиться, что вы отключили правильный выключатель — в следующий раз, когда вы будете подключать выключатель света.

Связанные статьи

Домовладение

8 минут чтения 25 апреля 2023 г.

Домовладение

4 мин чтения 18 мая 2022 г.

Домовладение

4 мин чтения 06 мая 2022 г.

Домовладение

4 мин чтения 05 апреля 2022 г.

5 лайфхаков для выключателей и розеток, которые упрощают жизнь | Thrifty Decor Chick

Если вы знаете, как заменить выключатель света или розетку, эти небольшие обновления помогут быть легким для вас. А если нет, то стоит заплатить кому-то за установку пока не освоишься.

Я рекомендую вам посмотреть видео на YouTube, чтобы увидеть, насколько это просто (или проверить уроки, которыми я делюсь в этом посте).

Вам не нужен электрик, чтобы установить эти гаджеты в вашем доме! Обещаю поменять выключатель или розетку не так уж и сложно. Как только вы получите повесить из них обновление каждого из них займет пять минут.

Если вы неопытны, обратитесь к электрику или другому специалисту. устанавливайте их, пока не почувствуете себя комфортно.

Эти самодельные лайфхаки для освещения и розеток легко исправить, Сделайте жизнь немного проще, сэкономьте энергию и продлите жизнь лампочкам!

1. Диммер S ведьмы Я много лет болтаю о диммерных переключателях не зря! Они мой ЛЮБИМЫЙ!

Диммеры позволяют смягчить свет в комнатах, чтобы они не были такими яркими. раз:

Этот пост может содержать партнерские ссылки для ваше удобство.

Я могу заработать небольшую комиссию, когда  вы совершаете покупку по ссылкам.

Для получения дополнительной информации см. мои политики и страницу раскрытия информации.

Я люблю их в любой комнате — у нас они есть в спальнях, ванных комнатах (если вы перед солнцем они просто необходимы!), кухня, столовая и гостиная комната.

Почти все светильники по всему дому:

Нет ничего лучше, чем возможность приглушить яркий резкий свет к мягкому сиянию ночью!

Мне особенно нравятся они для потолочного освещения над обеденным столом:

Создают мягкое и уютное настроение!

Мое простое руководство по установке диммера можно найти здесь! (Я написал этот пост несколько лет назад — обязательно воспользуйтесь инструкциями на ваш диммер для самого последнего руководства.)

Есть Пара вещей, которые следует учитывать при покупке диммерных выключателей. Во-первых, сделать убедитесь, что ваш диммер работает для светодиодных лампочек. Большинство вариантов на рынок теперь работает для тех и ламп накаливания, но более старые версии могут чтобы светодиоды мерцали.

Также определите, нужен ли вам диммер с одним или тремя полюсами.

Если ваш свет работает от одного выключателя, это называется однополюсный , если он работает от более чем одного выключателя, он называется трехходовой .

Большинство диммерных переключателей сейчас работают со всеми этими функциями — поэтому они и стоят больше, чем раньше. (Раньше они стоили меньше 10 долларов. каждый!)

Вы можете найти мои любимые диммеры здесь!

Знаете ли вы, что вы также можете добавить диммер к лампам?

В прошлом году я научился этому маленькому трюку, и мне ПОНРАВИЛОСЬ, что я могу приглушить свет нашей лампы сейчас:

Диммеры не только регулируют свет по вашему вкусу, но и позволяют окружающее освещение, которое действительно прекрасно вечером или в ненастную погоду день. 😍

Кроме того, вы сэкономите электроэнергию, а ваши лампочки прослужат долго. гораздо длиннее!

2. Встраиваемые розетки
Я поделился этим классные встраиваемые розетки (и как их установить). Они более глубокие, вставленные розетки, которые дают вам еще несколько дюймов позади мебели и телевизоров:

Я поделился тем, как сильно я ненавижу когда я не могу толкать мебель вплоть до стены – это очень помогает!

Кроме того, если розетка установлена ​​за подвесным телевизором, я порекомендуйте их вместо обычной розетки. Таким образом, у вас будет много место для вилки за навесным телевизором:

Вы можете найти эти удобные встроенные розетки на Amazon и в строительных магазинах.

3. USB-розетки Эти USB-розетки — еще один фаворит потому что они просто , так что полезны. У них еще есть две обычные розетки, а также две USB-розетки:

Вы можете подключить что угодно, как обычную розетку, но вам не нужен громоздкий зарядные устройства для питания ваших устройств. Там много места, чтобы иметь что-то подключено к каждому месту.

У нас есть один в нашей грязевой комнате, и он идеален, потому что у нас так много предметов которые нужно зарядить — динамики, часы, телефоны и т. д.

Я держу все шнуры в ящике прямо там, чтобы мы могли взять их все:

Посетите нашу обновленную комбинацию прачечной и грязелечебницы здесь!

Кухонный остров — еще одно идеальное место для одного из них!:

Я думаю, они отлично подойдут для офиса или спальни (у тумбочки!) хорошо.

4. Выключатели света с датчиком движения

Ненавижу, когда в доме оставляют включенным свет! Не звоню моя семья или что-то в этом роде… Я бы никогда этого не сделал. 😉

Я влюбился в выключатель света с датчиком движения когда я использовал один из них в нашем старом доме:

Датчик движения отлично подходит для мест, где

наши семьи  мы обычно оставляем свет включенным.

Они включаются, когда вы входите, и вы можете установить, как быстро они должны включаться. выключать, когда вы выходите из комнаты. Вы также можете нажать кнопку, чтобы повернуть их включать и выключать вручную.

Я думаю, что они особенно полезны в шкафах и кладовых. Я ЛЮБЛЮ одну в моем шкафу (что я в обрывках обоев!), особенно когда я несу корзину для белья:

К этим выключателям нужно привыкнуть — вы все равно будете тянуться к свету переключатель в течение хорошей недели после его установки. 🙂

Выключатели с датчиком движения определенно сэкономят вам деньги на электричестве. счет, если в вашем доме есть нарушители выключателя света.

5. Окрашиваемые крышки выпускных отверстий

Эти недорогие крышки для розеток ВЕЛИКОЛЕПНЫ и не требуют никаких электромонтажных работ для установки:

Просто снимите оригинальную крышку розетки и установите ее поверх разъем. Вы можете сделать цвет любым, каким хотите, чтобы они стали почти незаметен на стене.
