Интегральный стабилизатор LM317

В радиолюбительской практике широкое применение находят микросхемы регулируемых стабилизаторов LM и LM Свою популярность они заслужили благодаря низкой стоимости, доступности, удобного для монтажа исполнению, хорошим параметрам. При минимальном наборе дополнительных деталей эти микросхемы позволяют построить стабилизированный блок питания с регулируемым выходным напряжением от 1,2 до 37 В при максимальном токе нагрузки до 1,5А. Некоторые умудряются вогнать микросхемы в генерацию.

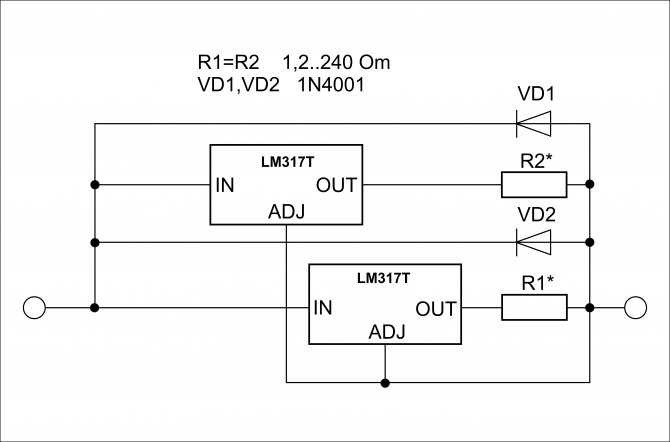

Увеличение по клику. По даташиту составляет мкА, как показывает практика реальное значение мкА. Для микросхемы LM нужно изменить полярность выпрямителя, конденсаторов и выходного разъёма.

Чтобы получить максимальное подавление пульсаций входного напряжения необходимо:. Для защиты от высокочастотных помех электролитические конденсаторы в схеме необходимо зашунтировать плёночными конденсаторами небольшой ёмкости. Если посмотреть внутреннюю структуру микросхем, можно увидеть, что внутри в некоторых узлах применены стабилитроны на 6,3В.

Так что нормальная работа микросхемы возможна при входном напряжении не ниже 8В! Хотя в даташите и написано, что разница между входным и выходным напряжениями должна составлять минимум 2, В, как происходит стабилизация при входном напряжении менее 8В, остаётся только догадываться.

Особое внимание следует уделить монтажу микросхемы. Ниже приведена схема с учётом разводки проводников:. Выполнив эти нехитрые рекомендации, Вы получите стабильно работающее устройство, с теми параметрами, которые ожидались.
