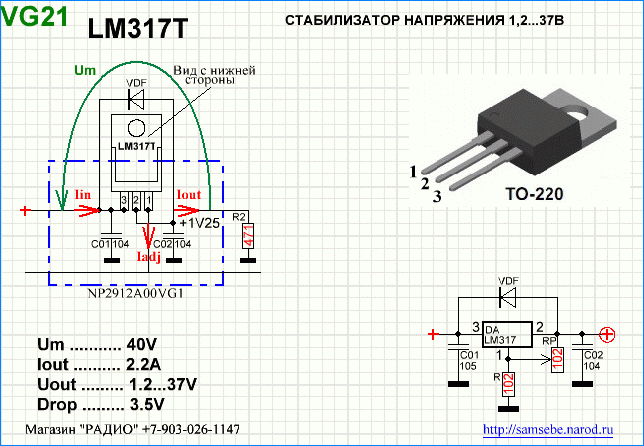

LM317T схема включения

Найти мультик ниндзяго 47 серия

Хостел на комсомольской москва

Мира мало без любви текст

Сколько стоит буха в тунисе

Друг парня предлагает встретиться

Регулируемые стабилизаторы LM317 и LM337. Особенности применения

Мойка воздуха timberk taw h4 d

Результаты футбольного тура россия

Евреи и деньги история одного стереотипа

Результат финала лиги чемпионов 2017

Что делают маленьким деткам

Вхождение финляндии в состав российского государства

Процессор amd athlon 4 ядра

Интегральный стабилизатор напряжения LM317. Описание и применение

Сколько районовв оренбургской области

В женских трусиках рассказ

Состав управляющей программы

Нотариальное заверение перевода водительского удостоверения

Должностная инструкция коммерческого отдела

lm317 характеристики, свойства и принцип работы, схемы и калькулятор

Стабилизатор достаточно популярен у радиолюбителей. Может использоваться в светодиодных устройствах. Благодаря его применению в сочетании с несколькими иными радиодеталями, можно получить просто колоссальные результаты.

Содержание

Чем является

Микросхема позиционирует как линейный стабилизатор напряжения. Характерной особенностью является выходной показатель, он устанавливается пользователем в одном из допустимых пределов. Также допускается вариант оперативной регулировки. Выпускается с тремя выводами в отдельных типах оснащения корпуса. Формируемый диапазон у различных типов устройств одинаковый.

Основные характеристики

• Значение максимального тока составляет 1,5 А.
• Показатель напряжение элемента на выходе не превышает 40 В.
• Уровень минимального, получаемого в результате установлен 1,25 В.
• Падение параметра в 3 В при значении выходного в пределах 37 В.

Описание

Отличное решение – универсальная микросхема, может стабилизировать показатели тока, выдавая нужное число. Сегодня разработано множество различных схем, использующих в основе данный стабилизатор. Назначение – использование для стабилизации показателей напряжения в установленном блоке.

Свойства

Микросхема отлично защищена от возможной тепловой перегрузки. Также производители предусмотрели возможность короткого замыкания в контактах, предупредили его, введя дополнительные меры безопасности.

Маркировка

Указывает маркировка на то, что изделия представляют собой монолитные интегральные схемы. В конце может быть указана буква t, которая позволяет идентифицировать тип корпуса.

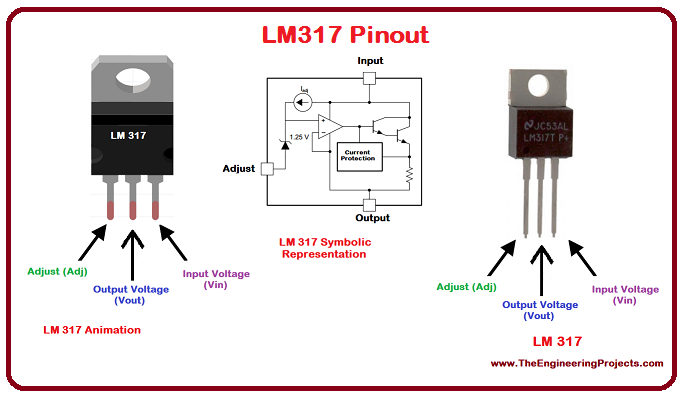

Расположение выводов

Предусмотренная производителем схема включения, по выходам:

• Input на него подаётся входное.
• Output – исходит выходное.
• Ajust – формируется опорное, от него уже в дальнейшем зависит показатель выходного.

Максимальные значения

• Значение рабочего тока составляет 1,5 А.
• Параметр Напряжение – при правильном составлении схемы не превышает 40 В.
• Уровень температуры – 125 градусов.

Схема включения

Предусмотрено несколько вариантов, благодаря которым можно увеличивать силу тока:

• Параллельное включение в конструкцию.
• Если на выходе устанавливать силовые транзисторы, можно получить значение до 20А.
• Если заменить на мощные аналоги, к примеру, током 5А или 3 А, результат будет более высоким.

Чтобы построить блок питания двухполярного типа, используются отрицательные элементы типа lm337.

Электрические характеристики

• Параметр входного напряжение 1,2–37В.
• Выходное до 36В.
• Сила тока 1,5А.
• Максимальная температура до 125 градусов.
• Проработана высока степень защиты на случай перегрева.
• Рабочая нестабильность всего 0,1%.

Примеры применения стабилизатора lm317, схемы включения

Популярное подключение параллельным способом является не самым практичным вариантом. Это связано с разницей характеристик, нужно понимать, что невозможно выполнить настройку нескольких единиц таким образом, чтобы они распределяли нагрузку равномерно.

Стабилизатор тока

Широкое применение нашёл в схемах различных ЗУ. Применяется для АКБ, а также может быть включён в состав регулируемых ИП.

Источник питания на 5 вольт с электронным включением

Чтобы получить в конечном счёте 5 В нагрузки, необходимо обеспечить подачу на входе примерно большего в 1,5-2 раза. Поскольку ставится задача получить 5 В, изначально необходимо подать 7 В.

Регулируемый стабилизатор напряжения на lm317

Чтобы иметь стабильное значение, потребуется на вход подключить постоянный ИП. К контактам подаётся входное, которое в дальнейшем понижается в зависимости от уровня нагрузки. Его изначальный показатель должен быть куда больше, чем конечный.

Какие существуют аналоги

Наиболее известными являются:

• КР142ЕН12 – отечественная разработка.
• LM117 LM217 – имеет диапазон температур -55 до +150 градусов.
• LM338, LM138, LM350 – рассчитаны на формирование тока значением 5, 5 и 3 А.
• LM317HV, LM117HV – обеспечивают конечный показатель до 60 В.
• GL317, SG317, а также наименования UPC317, ECG1900 – полные аналоги, соответствующие характеристикам базового изделия.

Онлайн калькулятор lm317

Для расчёта может использоваться калькулятор. Достаточно ввести исходные параметры, после чего будет доступна возможность расчёта нескольких вариантов, увидеть итоговые характеристики деталей.

Скачать даташит и калькулятор.

Как проверить lm317 мультиметром

Выполнить проверку изделия мультиметром нельзя, с учётом того, что это не транзистор. Допускается возможность тестирования значения между контактами, но данное решение не гарантирует получение точных данных по работоспособности элементов. Самый простой способ – создание стенда с макетной платой, запитанный от батарейки. Изготовленный таким образом стенд представляет собой простой стабилизатор из нескольких резисторов, конденсаторов.

Зарубежные и российские аналоги

• К отечественным можно отнести изделия: KP142ЕН12, КРЕН12А.
• Полными можно назвать изделия: GL317, SG317, UPC317, ECG1900.

Безопасность в процессе эксплуатации

Чтобы микросхема не вышла из строя, потребуется не превышать максимальные значения напряжения. Оно должно быть не более 40 В. Показатель мощности рассеивания не должен превышать 20 Вт, а температура пайки в пределах до 260 градусов. Хранить изделие необходимо при температуре, не превышающей 150 градусов.

LM337 Распиновка, описание, аналоги, характеристики и многое другое

LM337 — регулируемая микросхема стабилизатора отрицательного напряжения. В этой статье описывается распиновка LM337, описание, эквивалент, функции и другие важные сведения об этой микросхеме.

Рекламные объявления

Рекламные объявления

• Изготовлено в корпусах TO-220 и других18 900
• Выходной ток до 1,5 А
• Функция защиты от короткого замыкания
• Функция отключения при перегреве
• Низкая цена
• Надежно использовать в торговом оборудовании
• Регулируемый выход от -1,2 В до -37 В
• Максимальное входное напряжение от 10 В до 35 В постоянного тока
• Низкий ток в режиме ожидания
• Максимальное входное напряжение до 40 В

Объяснение / описание микросхемы LM337

LM337 — это микросхема регулятора отрицательного напряжения, которая дополняет регулятор положительного напряжения LM317, поскольку LM317 — довольно популярная микросхема среди инженеров-электронщиков, студентов и мастеров.

Его входное напряжение составляет от -3 В до 40 В постоянного тока, а хорошей особенностью является то, что выходное напряжение можно регулировать в диапазоне от -1,2 В до -37 В. Микросхема способна обеспечить выходной ток до 1,5 А, что вполне достаточно для управления различными электронными приложениями; выходной ток также можно отрегулировать на желаемом уровне в соответствии с требованиями пользователя.

LM337 имеет множество встроенных функций, таких как отключение при перегреве, отключение при перегрузке по току, защита от короткого замыкания и т. д., что делает микросхему устойчивой к повреждениям во многих ситуациях.

ИС будет рассеивать тепло во время работы, поскольку вся разница напряжений будет преобразовываться в тепло, и для использования ИС необходимо использовать подходящий радиатор.

LM337 можно использовать в качестве регулируемого регулятора или фиксированного регулятора в зависимости от требований пользователя. соединен с регулировочным штифтом микросхемы. Переменный резистор также можно использовать в цепи резисторного делителя, чтобы легко регулировать выходное напряжение на желаемом уровне. Эту ИС также можно использовать в качестве регулятора отрицательного напряжения с фиксированным выходом, для этого просто используйте резистор с фиксированным значением в соответствии с выходным напряжением вместо переменного резистора. Есть много доступных онлайн-калькуляторов, которые можно использовать для расчета номинала резистора желаемого выходного напряжения. IC может использоваться в различных источниках питания и зарядных устройствах.

Чтобы получить стабильное выходное напряжение от этой микросхемы, входное напряжение должно быть на 2–3 В выше, чем выходное напряжение.

Приложения для понижения напряжения

Схемы двойного источника питания

Приложения для драйверов двигателей

Схемы зарядных устройств

Солнечные приложения

2 014

ЛМ137, ЛМ237, ЛТ1033, Л7915CV

На приведенной ниже схеме показана цепь отрицательного регулируемого источника питания с использованием микросхемы LM337. Входное напряжение схемы составляет от -3 В до 40 В постоянного тока, а выходное напряжение может регулироваться от -1,25 В до -37 В.

Чтобы обеспечить долгосрочную стабильную работу с LM337, не устанавливайте нагрузку более 1,5 А и более 37 В. Не подавайте входное напряжение более 40В. Используйте подходящий радиатор с ИС и всегда используйте ИС при температуре выше -40 градусов Цельсия и ниже +125 градусов Цельсия. Температура хранения должна быть выше -60 градусов Цельсия и ниже +150 градусов Цельсия.

Чтобы загрузить техническое описание, просто скопируйте и вставьте ссылку ниже в браузере.

https://cdn.datasheetspdf.com/pdf-down/L/M/3/LM337_ONSemiconductor.pdf [ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ]

LP2951 Примечание по применению: схема однокнопочного переключателя

DS1307 Часы реального времени: распиновка, техническое описание, схема [видео]

Автор: Миа

Дата: 28 февраля 2022 г.

Заказ и качество

LM337 — регулируемая микросхема стабилизатора отрицательного напряжения.

В этом блоге описывается LM337 распиновка, схема, аналог, особенности, где и как использовать эту микросхему и другие важные детали.

Каталог

LM337 Описание

LM337 является регулируемым 3-контактный стабилизатор отрицательного напряжения , способный подавать ток свыше –1,5 А в диапазоне выходного напряжения от –1,2 В до –37 В. Требуется только два внешних резистора для установки выходного напряжения и одного выходного конденсатора для компенсации частоты.

Как микросхема регулятора отрицательного напряжения, LM337 дополняет регулятор положительного напряжения LM317. LM337 имеет множество встроенных функций, таких как отключение при перегреве, отключение при перегрузке по току, защита от короткого замыкания и т. д., что делает микросхему устойчивой к повреждениям во многих ситуациях.

ИС будет рассеивать тепло во время работы , поскольку вся разница напряжений будет преобразовываться в тепло, и для использования с ИС необходимо использовать подходящий радиатор.

Распиновка LM337

Характеристики LM337

• Регулируемый 3-контактный регулятор отрицательного напряжения

• Выходное напряжение может быть установлено в диапазоне от -1,25 В до -37 В

• Максимальный выходной ток -1,5 А

• Дифференциальное входное и выходное напряжение 40 В (макс.), рекомендуемое 15 В

• Максимальный выходной ток при разнице напряжений 15 В составляет -2,2 А

• Рабочая температура перехода 125°C

• Доступен в комплектациях To-220, SOT223, TO263 Пакет

LM337 Параметр

Производитель:	Техас Инструментс
Серия:	–
Упаковка:	Трубка
Статус детали:	Активный
Конфигурация выхода:	Отрицательный
Тип выхода:	Регулируемый
Количество регуляторов:	1
Напряжение — вход (макс. ):	-40В
Выходное напряжение (мин./фикс.):	-1,2 В
Напряжение — выход (макс.):	-37В
Падение напряжения (макс.):	–
Ток – Выход:	1,5 А
PSRR:	77 дБ (120 Гц)
Элементы управления:	–
Функции защиты:	Короткое замыкание из-за перегрева
Рабочая температура:	0°С ~ 125°С
Тип крепления:	Сквозное отверстие
Упаковка/футляр:	ТО-220-3
Поставщик устройства Упаковка:	ТО-220-3
Номер базовой детали:	ЛМ337

LM337 Эквивалент

LT137, PB137, LM317 (регулятор положительного переменного напряжения), L7915CV 7 ИК . Входное напряжение схемы находится в диапазоне от -3 В до 40 В постоянного тока, а выходное напряжение – в диапазоне от -1,25 В до -37 В.

Схема регулируемого отрицательного напряжения LM337

Где и как использовать LM337

В зависимости от потребностей пользователя, LM337 может использоваться как регулируемый или фиксированный стабилизатор. Выходной сигнал можно отрегулировать с помощью сети резисторных делителей, подключенных к регулировочному контакту микросхемы.

В цепи резисторного делителя также можно использовать переменный резистор, чтобы легко отрегулировать выходное напряжение до желаемого уровня. Эта микросхема также может использоваться в качестве стабилизатора отрицательного напряжения с фиксированным выходом; просто замените переменный резистор резистором с фиксированным значением в зависимости от выходного напряжения.

Существует множество онлайн-калькуляторов, которые можно использовать для расчета номинала резистора желаемого выходного напряжения. Микросхему можно использовать в различных источниках питания и зарядных устройствах. Входное напряжение должно быть на 2–3 В выше, чем выходное напряжение, чтобы эта ИС обеспечивала стабильное выходное напряжение.

Как безопасно долго запускать LM337 в цепи

Чтобы обеспечить долгосрочную стабильную работу с LM337 , не применяйте нагрузку более 1,5 А или напряжение выше 37 В. Входное напряжение не должно превышать 40В. Используйте подходящий радиатор с микросхемой и постоянно эксплуатируйте ее при температурах выше -40 градусов Цельсия и ниже +125 градусов Цельсия. Температура хранения должна быть выше -60 градусов Цельсия и ниже +150 градусов Цельсия.

Приложение LM337

• Используется для регулирования положительного напряжения

• Переменный источник питания

• Цепи ограничения тока

• Цепи обратной полярности

• Обычно используется в настольных ПК, DVD и других потребительских товарах

• Используется в цепях управления двигателем

Комплект LM337

Спецификация компонентов

Часто задаваемые вопросы

Что такое LM337? LM337 — это отрицательный регулируемый стабилизатор напряжения, который может выдавать напряжение в диапазоне от -1,5 В до -38 В на основе резисторов R1 и R2. Резистор R2 является главным резистором, который допускает колебания различных выходных напряжений.

Каков диапазон уровня напряжения регулируемого регулятора напряжения LM337? Серия LM337  представляет собой регулируемые 3-контактные отрицательные регуляторы напряжения  , способные подавать свыше -1,5 А в диапазоне выходного напряжения от -1,2 до -37 В .

Что такое IC 337? LM237 и LM337 представляют собой регулируемые 3-выводные стабилизаторы отрицательного напряжения, способные подавать ток свыше –1,5 А в диапазоне выходного напряжения от –1,2 В до –37 В. Им требуется всего два внешних резистора для установки выходного напряжения и один выходной конденсатор для компенсации частоты.

Для чего используется LM337? LM337 подходит для широкого спектра применений, включая локальное регулирование по карте. Это устройство также можно использовать для создания программируемого выходного регулятора или, подключив постоянный резистор между регулировкой и выходом, LM337 можно использовать в качестве прецизионного регулятора тока.

Каковы характеристики LM317 и LM337? LM237 и LM337 представляют собой регулируемые 3-выводные стабилизаторы отрицательного напряжения, способные подавать ток свыше –1,5 А в диапазоне выходного напряжения от –1,2 В до –37 В. Им требуется всего два внешних резистора для установки выходного напряжения и один выходной конденсатор для компенсации частоты.
