Микросхема tda2822: Микросхема TDA2822 – усилитель НЧ (3-15В, 2Вт)

Большая статья о маленьком усилителе на микросхеме TDA2822M

Старый друг лучше новых двух!
Пословица

Интегральная микросхема TDA2822M благодаря небольшому числу элементов обвязки относится к числу простых усилителей, которые можно собрать за короткое время, подключить к МР3 плееру, ноутбуку, радиоприемнику – и тут же оценить результат своей работы.

Вот как привлекательно выглядит описание микросхемы TDA2822M (ST, DIP8) на Датагорской ярмарке:
«TDA2822M – стереофонический, двухканальный низковольтный усилитель для портативной техники и пр.
Возможно мостовое включение, использование в качестве наушникового или контрольного усилителя и многое другое.
Рабочее напряжение питания: от 1,8 В до 12 В, мощность до 1 Вт на канал, искажения до 0,2%. Радиатор не требуется.
Вопреки суперминиатюрным размерам выдаёт честный бас. Идеальный чип для бесчеловечных опытов начинающих».

Своей статьёй я постарался помочь коллегам-радиолюбителям сделать эксперименты с этим интересным чипом более осознанными и гуманными.

Содержание / Contents

Различают две микросхемы: одну TDA2822, другую с индексом «М» – TDA2822М.
Интегральная микросхема TDA2822 (Philips) предназначена для создания простых усилителей мощности звуковой частоты. Допустимый диапазон питающих напряжений 3…15 В; при Uпит=6 В, Rн=4 Ом выходная мощность составляет до 0,65 Вт на канал, в полосе частот 30 Гц…18 кГц. Корпус микросхемы Powerdip 16.
Микросхема TDA2822M выполнена в ином корпусе Minidip 8 и имеет отличающуюся цоколевку при несколько меньшей максимальной рассеиваемой мощности (1 Вт против 1,25 Вт у TDA2822).приведена в документации [1]. Как видно из рис. 1, каждый канал усилителя по структуре близок к типовой схеме Лина.

Усилители имеют общие функциональные узлы: цепи задания опорного тока I REF для генераторов стабильного тока (ГСТ) в цепях эмиттеров дифференциальных каскадов, цепь задания смещения R3, D6 на базах ключей Q12, Q13 и цепи поддержания токов покоя I0 CONTROL выходных каскадов усилителя.

Данное решение способствует улучшению стабильности работы усилителя в мостовом режиме.
Каждый канал усилителя состоит из дифференциального каскада Q9…Q11 (Q14…Q16), усилителя напряжения Q7 (Q18) и выходного каскада Q1…Q6 (Q18…Q24).

Рис. 1. Функциональная схема TDA2822M из Datasheet

Дифференциальный каскад имеет динамическую нагрузку в виде токового зеркала на элементах Q8, D5 (Q17, D6).

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Обратите внимание, что другие цепи встроенной защиты выходного каскада отсутствуют, что сделано из соображений лучшего использования источника питания, к сожалению, в ущерб надежности.

Выводы 5 и 8 микросхемы соединяются с общим проводом по переменному току. В этом случае коэффициент передачи усилителя с отрицательной обратной связью составит:

Ku=20lg(1+R1/R2)= 20lg(1+R5/R4)=39 дБ.

Структурная схема ИС представлена на рис. 2.

Рис. 2. Структурная схема TDA2822M

Экспериментально определено, что сумма сопротивлений резисторов R1+R2 и R5+R4 равна 51,575 кОм. Зная коэффициент усиления, несложно вычислить, что R1=R5=51 кОм, а R2=R4=0,575 кОм.

Чтобы уменьшить коэффициент усиления микросхемы с ООС, обычно последовательно с R2 (R4) включают дополнительный резистор. В данном случае такому схемотехническому приему «мешают» открытые транзисторные ключи на транзисторах Q12 (Q13).

Но даже, если предположить, что ключи не оказывают влияния на коэффициент передачи с обратной связью, маневр по уменьшению коэффициента усиления незначителен – не более 3 дБ; в противном случае не гарантируется устойчивость усилителя, охваченного ООС.

Поэтому можно поэкспериментировать с изменением коэффициента передачи усилителя, учтя, что сопротивление дополнительного резистора лежит в пределах 100…240 Ом.

Широкий диапазон питающих напряжений 1,8…15 В позволяет «приспособить» микросхему для обширного круга портативных устройств с батарейным питанием.

Несложно изготовить как стереофонический усилитель, так и монофонический, с мостовым включением микросхемы.

При этом в стерео варианте выходная мощность при напряжении питания 6 В и использовании двух динамиков с сопротивлением 4 Ом составит 2х0,65 Вт, в мостовом варианте при напряжении питания 9 В и сопротивлении нагрузки 16 Ом позволяет получить 2 Вт выходной мощности. Во всех случаях коэффициент гармоник не превысит 0,2 %.

проводились в соответствии со схемами, изображенными на рис. 3 и 8.
Стереофонический усилитель, показанный на рис. 3, может использоваться как с небольшими акустическими системами, так и с наушниками.

Кратко о назначении элементов. Резисторы R1 и R2 определяют входное сопротивление усилителя.
Конденсаторы С1, С2 в цепи ООС включены последовательно с резисторами R5, R6, которые позволяют в небольших пределах уменьшить коэффициент усиления в каждом из каналов усилителя. Как уже указывалось выше, сопротивление резисторов R5, R6 может находиться в диапазоне 100…240 Ом.

Поскольку на выходах УМЗЧ присутствует постоянное напряжение, примерно равное половине напряжения источника питания, соединение с нагрузкой выполнено через разделительные конденсаторы С3, С4.

На выходе каждого канала включены цепи Зобеля R3, C6 и R4, C7, обеспечивающие устойчивую работу усилителя. Кстати, без указанных цепей усилитель неработоспособен.

По цепи питания усилителя установлены два конденсатора: керамический С8 и оксидный С5.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 3. Принципиальная схема экспериментального стереофонического усилителя

Усилитель имеет следующие характеристики:
Напряжение питания Uп=1,8…12 В
Выходное напряжение Uвых=2…4 В
Потребляемый ток в режиме покоя Io=6…12 мА
Выходная мощность Pвых=0,45…1,7 Вт
Коэффициент усиления Ku=36…41 (39) дБ
Входное сопротивление Rвх=9,0 кОм
Переходное затухание между каналами 50 дБ.

С практической точки зрения для надежной эксплуатации усилителя целесообразно установить напряжение питания не более 9 В; при этом для нагрузки Rн=8 Ом выходная мощность составит 2х1,0 Вт, для Rн=16 Ом – 2х0,6 Вт и для Rн=32 Ом – 2х0,3 Вт. При сопротивлении нагрузки Rн=4 Ом оптимальным будет напряжение питания до 6 В (Pвых=2х0,65 Вт).

Коэффициент усиления микросхемы в 39 дБ даже с учетом небольшой корректировки резисторами R5, R6 в сторону уменьшения, оказывается чрезмерным для современных источников сигнала напряжением 250…750 мВ. Например, для Uп=9 В, Rн=8 Ом чувствительность со входа составляет около 30 мВ.

На рис. 4, а показана схема включения усилителя, позволяющая подключить персональный компьютер, MP3 плеер или радиоприемник с уровнем сигнала около 350 мВ. Для устройств с выходным сигналом 250 мВ сопротивления резисторов R1, R2 необходимо уменьшить до 33 кОм; при уровне выходного сигнала 0,5 В следует поставить резисторы R1=R2=68 кОм, 0,75 В – 110 кОм.

Сдвоенным резистором R3 устанавливают необходимый уровень громкости. Конденсаторы С1, С2 – переходные.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 4. Схема подключения УМЗЧ: а) – к акустическим системам, б) – к головным телефонам (наушникам)

На рис. 4, б показано подключение к усилителю разъема для наушников. Резисторы R4, R5 устраняют щелчки при подключении стереотелефонов, резисторы R6, R7 ограничивают уровень громкости.

В процессе экспериментов я пытал питал УМЗЧ как от стабилизированного блока питания (на интегральной микросхеме LM317 и транзисторе BD912), рис. 5, так и от аккумуляторной батареи емкостью 7,2 А•ч на напряжение 12 В с источником питания на фиксированные напряжения, рис. 6.

Напряжение питания подается по возможности короткой парой свитых вместе проводов.
Правильно собранное устройство в наладке не нуждается.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 5. Принципиальная схема стабилизированного блока питания

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 6. Аккумуляторная батарея – лабораторный источник питания

Субъективная оценка уровня шумов показала, что при установке регулятора громкости на максимальный уровень шум едва заметен.
Субъективная оценка качества звуковоспроизведения производилась без сравнения с эталоном. Результат – звук неплохой, прослушивание фонограмм не вызывает раздражения.

Я ознакомился с форумами по микросхеме в Интернете, на которых встретил множество сообщений о поисках непонятных источников шумов, самовозбуждения и других неприятностей.
В результате разработал печатную плату, отличительной особенностью которой является заземление элементов «звездой». Фотовид печатной платы из программы Sprint-Layout показан на рис. 7.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 7. Размещение деталей на экспериментальной печатной плате

При экспериментах на этой печатке ни с одним из описанных на форумах артефактов встретиться не удалось.

Детали стереофонического УМЗЧ на микросхеме TDA2822M
Печатная плата рассчитана на установку самых распространенных деталей: резисторов МЛТ, С2-33, С1-4 или импортных мощностью 0,125 или 0,25 Вт, пленочных конденсаторов К73-17, К73-24 или импортных МКТ, импортных оксидных конденсаторов.

Я применил недорогие, но надежные электролитические конденсаторы с низким импедансом, большим сроком службы (5000 часов) и возможностью работы при температуре до +105°С фирмы Hitano серий ESX, EHR и EXR. Следует помнить, что чем больше внешний диаметр конденсатора в серии, тем выше срок его службы.

Микросхема DA1 установлена в восьмивыводную панельку. Микросхему TDA2822M можно заменить на KA2209B (Samsung) или К174УН34 (ОАО «Ангстрем», г. Зеленоград) [2, 3]. ЧИП конденсатор С8 (SMD) размещен со стороны печатных дорожек.

DA1 – TDA2822M ST Корпус: DIP8-300 – 1 шт.,
SCS-8 Розетка dip узкая – 1 шт.,
R1, R2 – Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) – 2 шт.,
R3, R4 – Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) – 2 шт.,
R5, R6 – Рез.-0,25-160 Ом (Коричневый, синий, коричневый, золотистый) – 2 шт.,
С1, С2 – Конд.100/16V 0611 +105°C – 2 шт.,
С3 – С5 – Конд.1000/16V 1021+105°C – 3 шт.,
С6, С7 – Конд.0,1/63V К73-17 – 2 шт.,
С8 – Конд.0805 0,1µF X7R smd – 1 шт.

Многие радиолюбители не без основания полагают, что лучше всего включать микросхемы в соответствии с Datasheet и использовать предлагаемые разработчиками печатные платы.
Ниже приведены схемы и печатные платы, выполненные на основе документации с единственной доработкой – для повышения устойчивости работы усилителя параллельно оксидному конденсатору по цепи питания включен пленочный (рис. 8, 9).

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 8. Типовая схема включения микросхемы в стереофоническом режиме

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 9. Размещение элементов типового стереофонического УМЗЧ

Детали типового стереофонического УМЗЧ
При установке элементов на печатную плату советую воспользоваться простыми технологическими приемами, описанными в Датагорской статье [4].

DA1 – TDA2822M ST Корпус: DIP8-300 – 1 шт.,
SCS-8 Розетка dip узкая – 1 шт.,
R1, R2 – Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) – 2 шт.,
R3, R4 – Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) – 2 шт.,
С1, С2 – Конд.100/16V 0611 +105°C – 2 шт.,
С3 – Конд.10/16V 0511 +105°C (Емкость может быть увеличена до 470 мкФ) – 1 шт.,
С4, С5 – Конд.470/16V 1013+105°C – 2 шт.,
С6 – С8 – Конд.0,1/63V К73-17 – 3 шт.

проводились по схемам, показанным на рис. 10 и 12. На рис. 10 приведена схема экспериментального мостового усилителя.
Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 10. Принципиальная схема экспериментального мостового усилителя

В отличие от схемы стереофонического усилителя (рис. 3), в которой предполагается, что разделительные конденсаторы имеются на выходе предыдущего устройства, на входе мостового усилителя включен разделительный конденсатор, определяющий нижнюю частоту, воспроизводимую усилителем.

В зависимости от конкретного применения емкость конденсатора С1 может быть от 0,1 мкФ (fн = 180 Гц) до 0,68 мкФ (fн = 25 Гц) и более. При емкости С1, указанной на принципиальной схеме нижняя частота воспроизводимых частот составляет 80 Гц.

Внутренние резисторы, подключенные к инвертирующим входам усилителя через разделительный конденсатор С2 соединены между собой, что обеспечивает на выходах равные по величине, но противоположные по фазе сигналы.

Конденсатор С3 осуществляет коррекцию частотной характеристики усилителя на высоких частотах.

Поскольку потенциалы выходов усилителя по постоянному току равны, стало возможным непосредственное подключение нагрузки, без разделительных конденсаторов.

Назначение остальных элементов описывалось ранее.

Для стереофонического варианта потребуется два мостовых усилителя на микросхеме TDA2822M. Схему включения несложно получить, взяв за основу рис. 4.

Надежная работа усилителя в мостовом режиме обеспечивается выбором соответствующего напряжения питания в зависимости от сопротивления нагрузки (см. таблицу).

Все детали мостового усилителя размещены на печатной плате размерами 32 х 38 мм из односторонне фольгированного стеклотекстолита толщиной 2 мм. Чертеж возможного варианта платы изображен на рис. 11.

Рис. 11. Размещение элементов на плате мостового усилителя

DA1 – TDA2822M ST Корпус: DIP8-300 – 1 шт.,
SCS-8 Розетка dip узкая – 1 шт. ,
R1 – Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) – 1 шт.,
R2, R3 – Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) – 2 шт.,
С1 – Конд.0,22/63V К73-17 – 1 шт.,
С2 – Конд.10/16V 0511 +105°C – 1 шт.,
С3 – Конд.0,01/630V К73-17 – 1 шт.,
С4 – С6 – Конд.0,1/63V К73-17 – 3 шт.,
С7 – Конд.1000/16V 1021+105°C – 1 шт.

Принципиальная схема типового мостового УМЗЧ и размещение элементов на печатной плате показаны соответственно на рис. 12 и 13.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 12. Типовая схема включения микросхемы в мостовом режиме

Рис. 13. Размещение элементов типового мостового УМЗЧ

DA1 – TDA2822M ST Корпус: DIP8-300 – 1 шт.,
SCS-8 Розетка dip узкая – 1 шт.,
R1 – Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) – 1 шт.,
R2, R3 – Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) – 2 шт. ,
С1, С3 – Конд.10/16V 0511 +105°C (Емкость С3 может быть увеличена до 470 мкФ) – 2 шт.,
С2 – Конд.0,01/630V К73-17 – 1 шт.,
С4 – С6 – Конд.0,1/63V К73-17 – 3 шт.

Несомненно, старая и добрая микросхема TDA2822M еще послужит радиолюбителям во многих интересных конструкциях.
Выбирайте любую из предложенных разводок печатных плат. Лично мне по душе печатные платы с радиальным расположением общих проводников.
В настоящее время имеется солидный список «последователей» TDA2822M: TDA7050, TDA7052, TDA7053, TDA7231, TDA7233, TDA7233D, K174УН31 и другие интегральные схемы.Схемы и печатные платы можно взять здесь:
▼ Make_the_amplifier_on_microcircuit_TDA2822M.7z  28,61 Kb ⇣ 299 1. TDA2822M Dual low-voltage power amplifier
2. KA2209B
3. Нефедов А. Микросхема КР174УН34 // Ремонт & Сервис, 2002, №10, с. 63.
4. Датагорская статья Сделай сам автомобильный усилитель на TDA8560Q, TDA1557Q, TDA8563Q. Подробная инструкция для начинающих

Камрад, рассмотри датагорские рекомендации

🌼 Полезные и проверенные железяки, можно брать

Опробовано в лаборатории редакции или читателями.



Простой усилитель на TDA2822

Привет, друзья. Сегодня я расскажу, как сделать маленький усилитель мощности на микросхеме tda2822m. Вот схема, которую я нашел в datasheet микросхемы. Мы будем делать стерео усилитель, то есть будут два динамика – правый и левый каналы.

Схема усилителя

Нам понадобятся:

• Микросхема TDA2822m.

• Резистор 4,7 Ом (2 шт.).

• Резистор 10 Ком (2 шт.).

• Конденсатор 100 МкФ (2 шт.).

• Конденсатор 10 МкФ.

• Конденсатор 1000 МкФ (2шт.).

• Конденсатор 0,1 МкФ (2 шт.).

• Динамик (около 4 Ом и 3 Ватт) (2 шт.).

Сборка усилителя

Собирать схему будем на чем-то среднем между навесным монтажом и печатной платой. В качестве платы будет служить отрезок картона, на него будем крепить все детали.
Для радиодеталей с помощью булавки проделываем отверстия под ножки. В большинстве случаем ножки будут в роли дорожек, которыми разведем всю схему. Первое, что вставляем – это сама микросхема, далее к самой первой ножке припаиваем плюсовую ножку конденсатора на 1000 мкФ.
[center]
Далее к минусовой ноге припаиваем резистор на 4,7 Ом, а к нему конденсатор на 0,1 мкФ (у конденсатора маркировка 104). Также к минусовой ноге конденсатора на 1000 мкФ припаиваем провод, к нему пойдет один из динамиков.


Все тоже самое делаем с третьей ножкой микросхемы.
Далее припаиваем ко второй ножке микросхемы плюсовую ногу конденсатора на 10 мкФ и провод, который будет плюсом питания.
К пятой и восьмой ножкам микросхемы припаиваем плюсовые ноги конденсаторов на 100 мкФ.

К шестой и седьмой ногам микросхемы припаиваем два провода – это правый и левый каналы (шестой – правый, седьмой – левый). Также припаиваем два резистора на 10 ком. Вот тут у меня возникла проблема. Нашелся всего один резистор на 10 ком. Идти в магазин ради одного резистора неразумно, поэтому пришлось вспомнить кое-что из уроков физики. А именно, как рассчитать сопротивление при подключении двух резисторов параллельно. Вот так выглядит формула:

Но данная формула работает только с двумя резисторами, если их больше формула не подойдет. Резисторы на 20 и 24 ком у меня нашлись, это какие-то старые советские резисторы.

На этом почти все готово. Осталось разобраться с землей, она же будет минусом питания. Все оставшиеся ножки от конденсаторов на 100; 10; 0,1 мкФ, а также от резисторов на 10 ком нужно соединить в один пучок. Я соединил всю землю на ножке конденсатора на 100 мкФ, в некоторых местах пришлось соединять проводами. Земля, также 4 нога микросхемы.

Также землей будут минусы динамиков. Теперь припаиваем джек на 3,5 мм. Медный провод это земля, красный – это правый канал припаиваем к шестой ноге микросхемы (к проводу, который вывели ранее), синий – это левый канал, припаиваем к седьмой ноге.

Плюс каждого динамика подключаем к минусовой ноге конденсаторов на 1000 мкФ. Минусы динамиков паяем к общей земле. Плюс питания – это провод от второй ноги микросхемы, как я говорил ранее, минус питания это земля. На этом изготовление схемы окончено. Обрежем картонку, если важна компактность схемы, то картонку изначально нужно взять поменьше, так как элементов на схеме немного.

Микросхема TDA2822 в жизни автомобиля » Автосхемы, схемы для авто, своими руками

ТДА2822 — одна из любимых микросхем молодости. Микросхема очень, очень хорошая, универсальная и имеет широкую область применения. Ее можно встретить на маломощных колонках к мобильному телефону или скажем к ПК, даже уважающие себя компании очень часто используют именно эту микросхему в качестве конечного усилителя мощности в портативных колонках.

Микросхема имеет довольно широкий диапазон питающих напряжений от 1.8 до 12 Вольт, это дает возможность собрать портативные колонки с батарейным или аккумуляторным питанием. Но речь сегодня пойдет о другом, мы будем использовать микросхему в качестве усилителя для наушников в автомобиле!

Зачем в автомобиле наушники? на самом деле любой автолюбитель знает, что иногда приходится путешествовать с пассажирами, которые, мягко говоря, не любят громкую музыку, а штатные наушники подключенные к плееру или автомагнитоле не могут обеспечивать нужный уровень и качество звучания и дело вовсе не в наушниках, а в усилителе, который их питает.

ТДА2822 один из самых лучших вариантов в этом деле, имеет простую схему подключения, компактные размеры как самой микросхемы, так и монтажной платы, плюс к этому она довольно устойчива к вибрации и не греется во время работы, следовательно отпадает необходимость использования теплоотводов, а это — экономия пространства и удобность!

Микросхему можно использовать как для усиления сигнала с плеера, и других звуковых устройств, так и для усиления сигнала с мобильного телефона, как мы знаем, в дороге мы очень часто не слышим собеседника при разговоре, а дополнительный усилитель выручит в таких ситуациях.

Саму микросхему нужно подключать к бортовой сети автомобиля через ограничительный резистор на 11 Ом, иначе при заведенном двигателе микросхема может сгореть. Выходная мощность на каждый канал доходит до 1 ватт, существует также мостовая схема включения, которая позволит получить мощность до 2-х ватт, но в этом случае образуется только один канал. Но микросхему можно питать от литиевых таблеток с напряжением 3 Вольт или от других малогабаритных источников питания.

микросхема стерео усилителя малой мощности

---

TDA2822 — маломощный стереоусилитель, построенный на интегральной микросхеме. Многие люди, возможно, слышали о TDA2822 раньше, но для тех, кто не слышал, это небольшой усилитель мощности, который будет управлять двумя каналами. Обычно он изготавливается в 8-контактном корпусе DIL, но старые версии, которые я видел, 14-контактные или аналогичные (есть таблицы данных для обоих вариантов).

Усилитель мощности на базе TDA2822

Однако для простоты на моих схемах показаны приборы 8-контактного DIL-корпуса. Техническое описание ST представлено в конце страницы. Эта статья основана на использовании варианта TDA2822M, поскольку он широко доступен. TDA2822 аналогичен, но имеет немного больше контактов, поэтому используется реже.

Я также видел TDA2822, используемый в коммерческих устройствах, на основе схемы, очень похожей на показанную здесь. Этот чип (14-контактная версия) применялся в старых гетто-бластерах, и для небольшой устаревшей системы его производительность лучше, чем у многих современных дешевых приборов.

Я также видел, как этот чип используется в компьютерных колонках, пару которых я получил бесплатно, когда принес их домой, то на них была указана пиковая музыкальная мощность 120 Вт. Что ж, я не буду вас обманывать, как они, этот усилитель способен выдавать только 700 мВт на канал от источника питания 6 В на 8 Ом (при 12 вольтах мощность будет больше).

Этот аппарат также может работать как усилитель для наушников, обеспечивая 20 мВт на 32 Ом от 3 В. Я бы использовал его для этой цели в своей основной системе, но, к сожалению, пространство было ограничено, и все, что я мог сделать, это подключить несколько резисторов последовательно на выходе, чтобы уменьшить громкость наушников.

Так что же я сделал с этими усилителями? Ну, недавно я переделал эту пару аудио колонок, мне нужно было просто сделать их мощнее за счет этих усилителей. Динамики сами по себе довольно большие 4-дюймовые, но усилитель TDA2822 способен обеспечить более одного ватта на каждый канал с помощью блока питания 12 В, который я использую. Благодаря встроенному трансформатору, эти динамики намного эффективнее, чем самые дешевые колонки легендарного бренда Sony Walkman и ПК.

Конструирование

Схема очень проста в сборке, легко делается на макетной плате, хотя я, честно говоря, никогда не пробовал. При сборке сразу убедитесь, что вы правильно установили микросхему TDA2822M в плату, и, пожалуйста, правильно подключайте электролитические конденсаторы. Больше ничего особо критичного нет, усилитель будет работать с самыми дешевыми резисторами и конденсаторами, которые вы можете купить.

Рекомендуется использовать двойной потенциометр, потому что он обеспечивает более точную регулировку звука. При необходимости можно добавить что-нибудь еще, например регуляторы тембра и т.д. Но маловероятно, что для простых систем вам понадобится что-то еще.

Схема, также содержит спаренный регулятор громкости звука в виде RV1a и RV1b, светодиодный индикатор питания, который можно легко удалить, если он не требуется, для этого нужно всего лишь убрать R3 и LD1.

Ниже приводится стереофоническое устройство TDA2822M, которое помещается на плату очень небольшого размера. Единственная проблема с этим заключается в том, что для большинства моих устройств, усилитель TDA2822M был установлен на отдельной печатной плате, а я хотел добавить регулятор громкости, светодиоды, разъем для печатной платы и розетки. Я уверен, что вы при конструировании, также можете изменить макет, чтобы он соответствовал вашим потребностям.

Примечание. Показанная выше картинка скопирована непосредственно из таблицы данных и не принадлежит мне, и она вряд ли будет иметь масштаб 1:1. Для достижения такого масштаба лучше всего распечатать файл PDF на бумаге формата A4.

Хотя это в основном устройство с батарейным питанием, источник питания также легко сделать, и вариант такой схемы показан в конце статьи. Вам не нужно больше 1000 мкФ для сглаживающего конденсатора, хотя большая емкость не повредит, но это просто может сказаться на вашем бюджете. Простой трансформатор EI идеально подходит для работы, а 15 ВА даст вам более 1 А при напряжении вторичной обмотки 9 В.

СЕТЕВОЕ НАПРЯЖЕНИЕ, КОТОРОЕ ИСПОЛЬЗУЕТ ПРЕДСТАВЛЕННЫЙ ЗДЕСЬ БП, ОЧЕНЬ ОПАСНО! НЕ ИСПОЛЬЗУЙТЕ ЕГО, ЕСЛИ У ВАС НЕТ КВАЛИФИКАЦИИ!

Тем не менее, я бы все таки посоветовал, особенно начинающим радиолюбителям, просто приобрести недорогой адаптер постоянного напряжения (обеспечивающий около 12 В). В этом адаптере уже все предусмотрено и сделано, самое главное, безопасно, потому что сетевое электричество опасно. В этом случае вы получите устройство с хорошим выходным током, я бы сказал, что 100 мА — это абсолютный минимум, хотя этот усилитель работает от 9 В дольше, чем вы ожидаете.

Для тех, кто хочет немного большей громкости, приобретите блок питания на 12 В, который будет обеспечивать 1 А или более (хотя больше, вероятно, не нужно), и подключите динамики, которые соответствуют ему. Небольшие дешевые динамики (особенно 55 мм или меньше) имеют низкую чувствительность, как и высококачественные динамики Hi-Fi, поэтому их следует избегать, если они не являются необходимыми.

Этот усилитель также может быть портативным, так как до того, как я построил радио, я использовал усилитель в небольшой паре динамиков типа Walkman (которые были пассивными). Только от 3V громкость была намного больше, чем при пассивном режиме, я припоминаю, что слушатели были весьма впечатлены (хотя, как вы можете догадаться, звук из динамиков был плохим).

Дополнительные (простые) части, которые вы можете добавить в схему, могут быть:

• Входной разъем 3,5 мм
• Выключатель питания
• Аккумуляторы
• Вилка питания 2,1 мм (для внешних блоков питания) — при правильном подключении батареи должны отсоединяться при вставке вилки в розетку.
• Версия моста

В техническом описании микросхемы, которая приложена ниже, доступен мостовой вариант этого чипа, если он потребуется. Он еще меньше, чем стереоверсия чипа, и должен обеспечивать выходные уровни, аналогичные или даже более высокие, чем у TDA7052.

Опять же, эта схема просто взята из таблицы данных, и вам может потребоваться изменить ее, чтобы включить единый регулятор громкости. Пожалуйста, обратитесь к таблице данных для схем, компонентов и их значений.

Это все, что можно сказать об этом усилителе, потому что с его помощью можно использовать множество устройств — к тому же очень дешев, однако, если вам нужна дополнительная мощность, использование двух усилителей TDA7052 также просто и даст вам немного больше мощности. Помните, что усилители TDA7052 являются мостовыми и могут не подходить для некоторых ситуаций.

Скачать: Даташит TDA2822

cxema.org – Маломощный усилитель на TDA2822

После того, как разобрал свои компактные колонки к ноутбуку, стало ясно, что штатного динамика явно недостаточно для просмотра прослушивания музыки, просмотра фильмов и т.п. и только тогда решил на скорую руку изготовить компактный, маломощный усилитель на основе любимой микросхемы TDA2822М.

Несколько лет назад, когда только начинал свою радиолюбительскую практику, свои первые усилители мощности делал именно на этой микросхеме. С тех пор прошло много лет и звук микросхемы, который радовал меня в молодости уже казался совсем не таким качественным, каким я его помнил, но тем не менее для маломощной акустики, как вариант, такая микросхема подходит неплохо.

Характеристики:

• Количество каналов: 2;
• Напряжение питания: 3-15В;
• Максимальный выходной ток: 1.5А;
• Выходная мощность (на каждый канал)
  – на нагрузке 4 Ом (Uпит 4.5В): 350 мВт
  – на нагрузке 4 Ом (Uпит 6В): 450-650 мВт
  – на нагрузке 4 Ом (Uпит 9В): 1300-1700 мВт
• Корпус DIP16.

Конечно, после сборки высококачественных транзисторных схем усилителей мощности, эта микросхема просто игрушка, но радовать своим звуком она еще будет многих радиолюбителей.

На куске макетной платы, буквально за 10-15 минут была собрана схема монофонического варианта подключения этой микросхемы, выходная мощность в районе 1-1,5 ватт.

Простая обвязка, широкий диапазон питающих напряжений (микросхему можно запитать даже от двух пальчиковых батареек), компактные размеры как самой микросхемы, также и платы с обвязкой, ненадобность теплоотвода и ничтожная цена делают микросхему лучшим вариантом как для усилителя к портативной акустике малой мощности, так и для довольно качественного варианта УНЧ к наушникам.

Сама микросхема двухканальная, выходная мощность на канал составляет 0,65 ватт. Наименьший номинал входного напряжения для работы микросхемы составляет 1,8 Вольт. Микросхема в ходе работы не нагревается и не требует дополнительного охлаждения, выпускается в 8-и выводном корпусе.

Работает как на высокоомную (наушники) так и на низкоомную нагрузку вплоть до 4-х Ом, думаю справиться и с 2-х Омными нагрузками.

Микросхема имеет высокую чувствительность по входу, поэтому звуковой сигнал можно подавать даже от выхода звуковой карты компьютера, этого достаточно, чтобы с питанием 5 Вольт (USB порт ПК) микросхема смогла развивать максимальную выходную мощность.

Максимальный ток потребления микросхемы составляет 1 Ампер, ток покоя всего 3-9 мА.

В качестве громкоговорителя подключил головку от портативной колонки к мобильному телефону (головка 3 ватт 6 Ом), играет довольно неплохо и это с питанием 3 Вольт, звук в несколько раз громче штатной головки ноутбука. В принципе микросхема может быть использована в качестве усилителя к любой портативной колонке.

Datashit TDA2822

С уважением – АКА КАСЬЯН

Схема стереоусилителя на популярной микросхеме tda2822

Опыты с мостовым усилителем

проводились по схемам, показанным на рис. 10 и 12. На рис. 10 приведена схема экспериментального мостового усилителя.

Исключён фрагмент. Полный вариант статьи доступен только полноправным членам сообщества и подписчикам.Пожалуйста, ознакомьтесь с условиями доступа.

Рис. 10. Принципиальная схема экспериментального мостового усилителя

В отличие от схемы стереофонического усилителя (рис. 3), в которой предполагается, что разделительные конденсаторы имеются на выходе предыдущего устройства, на входе мостового усилителя включен разделительный конденсатор, определяющий нижнюю частоту, воспроизводимую усилителем.

В зависимости от конкретного применения емкость конденсатора С1 может быть от 0,1 мкФ (fн = 180 Гц) до 0,68 мкФ (fн = 25 Гц) и более. При емкости С1, указанной на принципиальной схеме нижняя частота воспроизводимых частот составляет 80 Гц.

Внутренние резисторы, подключенные к инвертирующим входам усилителя через разделительный конденсатор С2 соединены между собой, что обеспечивает на выходах равные по величине, но противоположные по фазе сигналы.

Конденсатор С3 осуществляет коррекцию частотной характеристики усилителя на высоких частотах.

Поскольку потенциалы выходов усилителя по постоянному току равны, стало возможным непосредственное подключение нагрузки, без разделительных конденсаторов.

Назначение остальных элементов описывалось ранее.

Для стереофонического варианта потребуется два мостовых усилителя на микросхеме TDA2822M. Схему включения несложно получить, взяв за основу рис. 4.

Надежная работа усилителя в мостовом режиме обеспечивается выбором соответствующего напряжения питания в зависимости от сопротивления нагрузки (см. таблицу).

Все детали мостового усилителя размещены на печатной плате размерами 32 х 38 мм из односторонне фольгированного стеклотекстолита толщиной 2 мм. Чертеж возможного варианта платы изображен на рис. 11.

Рис. 11. Размещение элементов на плате мостового усилителя

DA1 — TDA2822M ST Корпус: DIP8-300 — 1 шт. SCS-8 Розетка dip узкая — 1 шт.,R1 — Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) — 1 шт.,R2, R3 — Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) — 2 шт.,С1 — Конд.0,22/63V К73-17 — 1 шт.,С2 — Конд.10/16V 0511 +105°C — 1 шт.,С3 — Конд.0,01/630V К73-17 — 1 шт.,С4 – С6 — Конд.0,1/63V К73-17 — 3 шт.,С7 — Конд.1000/16V 1021+105°C — 1 шт.

Принципиальная схема типового мостового УМЗЧ и размещение элементов на печатной плате показаны соответственно на рис. 12 и 13.

Исключён фрагмент. Полный вариант статьи доступен только полноправным членам сообщества и подписчикам.Пожалуйста, ознакомьтесь с условиями доступа.

Рис. 12. Типовая схема включения микросхемы в мостовом режиме

Рис. 13. Размещение элементов типового мостового УМЗЧ

DA1 — TDA2822M ST Корпус: DIP8-300 — 1 шт. SCS-8 Розетка dip узкая — 1 шт. ,R1 — Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) — 1 шт.,R2, R3 — Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) — 2 шт.,С1, С3 — Конд.10/16V 0511 +105°C (Емкость С3 может быть увеличена до 470 мкФ) — 2 шт.,С2 — Конд.0,01/630V К73-17 — 1 шт.,С4 – С6 — Конд.0,1/63V К73-17 — 3 шт.

Схема стереоусилителя: двухканальный усилитель мощности НЧ TDA2822

Схема стереоусилителя на популярной ИС TDA2822. Данный чип считается одним из самых распространенных категорий двухканальных стерео усилителейhttps://usilitelstabo.ru/hi-fi-stereo-usilitel-dlya-naushnikov.html, которые отлично подходит для установки в устройствах с незначительным значением звукового сигнала в выходном тракте, например в стереоусилителе.

Эта ИС обладает определенными свойствами, таких как доступность выбора 16-ти выводного DIP-корпуса с малым уровнем пересекающихся искажений и с достаточно небольшим током покоя. TDA2822 предназначена для работы с питающим напряжением в пределах от 3v до 15v.

Распространенные сферы использования этой микросхемы достаточно широки, например: компактные аудио устройства, предварительные усилители, портативные радио системы, приборы для усиления слухового звука, прибор для головных устройств и так далее. Схема стереоусилителя собранного с применением TDA2822 гарантирует отдачу в нагрузку общую выходную мощность в пределах 1,3 Вт.

Такой аппарат способен обеспечить мощность на выходе 0,65 Вт, каждого из двух каналов при сопротивлении нагрузки 4 Ом и питающем напряжении 6v в стерео-режиме и 1,35 Вт на нагрузку соединенной по мостовой схеме с сопротивлением 4 Ом.

Двухканальный стереоусилитель мощности НЧ TDA2822 в роли предварительного усилителя, это пожалуй наилучший выбор для создания качественного звука в каскадах предварительного стерео усиления. Структура данного чипа выполнена с двумя входными трактами и соответственно двумя выходными.

Интегральная схема прекрасно обеспечивает абсолютно тихую работу устройства. Динамические излучатели способны эффективно работать непосредственно с выходов микросхемы, подключенных через разделительные конденсаторы. Здесь показана структурная схема TDA2822 с обозначением выводов.

Принципиальная схема стереоусилителя собранного на TDA2822

ИС TDA2822 — спаренный низкочастотный усилитель, представлен ниже. Входной сигнал с левого канала УНЧ подается на вывод 1 микросхемы, который представляет собой неинвертирующий вход 1 фазы интегрированного усилителя, а сигнал с входа правого канала поступает на неинвертирующим вывод 16, являющейся входом 2-го канала интегрированного усилителя.

Первый и 16 выводы микросхемы соединены с корпусом (GND) через резистор R3 10k и R4 10k соответственно. В цепи выводов 3 и 14 установлены электролитические конденсаторы фильтров С5 100uF и C6 100uF соответственно. Выходные цепи обоих каналов 6 и 11, также обеспечены емкостными фильтрами C1 1000uF и C2 1000uF и развязывающими цепочками C3 0.1uF — C4 0.1uF.

Принципиальная схема стерео усилителя на TDA2822 включенного в мостовой режим

Для удвоения мощности на выходе усилителя используют схему мостового подключения нагрузки, то есть как изображено на представленном ниже рисунке.

Технические характеристики усилителя:

Оцените статью:

Схема усилителя на тда 2822 с печаткой. Миниатюрный усилитель на TDA2822L. Разберемся с корпусом микросхемы

Старый друг лучше новых двух!
Пословица

Интегральная микросхема TDA2822M благодаря небольшому числу элементов обвязки относится к числу простых усилителей, которые можно собрать за короткое время, подключить к МР3 плееру, ноутбуку, радиоприемнику – и тут же оценить результат своей работы.

Вот как привлекательно выглядит описание :
«TDA2822M – стереофонический, двухканальный низковольтный усилитель для портативной техники и пр.
Возможно мостовое включение, использование в качестве наушникового или контрольного усилителя и многое другое.
Рабочее напряжение питания: от 1,8 В до 12 В , мощность до 1 Вт на канал, искажения до 0,2%. Радиатор не требуется.
Вопреки суперминиатюрным размерам выдаёт честный бас. Идеальный чип для бесчеловечных опытов начинающих».

Своей статьёй я постарался помочь коллегам-радиолюбителям сделать эксперименты с этим интересным чипом более осознанными и гуманными.

Разберемся с корпусом микросхемы

Различают две микросхемы: одну TDA2822, другую с индексом «М» – TDA2822М.
Интегральная микросхема TDA2822 (Philips) предназначена для создания простых усилителей мощности звуковой частоты. Допустимый диапазон питающих напряжений 3…15 В; при Uпит=6 В, Rн=4 Ом выходная мощность составляет до 0,65 Вт на канал, в полосе частот 30 Гц…18 кГц. Корпус микросхемы Powerdip 16.
Микросхема TDA2822M выполнена в ином корпусе Minidip 8 и имеет отличающуюся цоколевку при несколько меньшей максимальной рассеиваемой мощности (1 Вт против 1,25 Вт у TDA2822).

Обратите внимание, что другие цепи встроенной защиты выходного каскада отсутствуют, что сделано из соображений лучшего использования источника питания, к сожалению, в ущерб надежности.

Выводы 5 и 8 микросхемы соединяются с общим проводом по переменному току. В этом случае коэффициент передачи усилителя с отрицательной обратной связью составит:

Ku=20lg(1+R1/R2)= 20lg(1+R5/R4)=39 дБ.

Структурная схема ИС представлена на рис. 2.

Рис. 2. Структурная схема TDA2822M

Экспериментально определено, что сумма сопротивлений резисторов R1+R2 и R5+R4 равна 51,575 кОм. Зная коэффициент усиления, несложно вычислить, что R1=R5=51 кОм, а R2=R4=0,575 кОм.

Чтобы уменьшить коэффициент усиления микросхемы с ООС, обычно последовательно с R2 (R4) включают дополнительный резистор. В данном случае такому схемотехническому приему «мешают» открытые транзисторные ключи на транзисторах Q12 (Q13).

Но даже, если предположить, что ключи не оказывают влияния на коэффициент передачи с обратной связью, маневр по уменьшению коэффициента усиления незначителен – не более 3 дБ; в противном случае не гарантируется устойчивость усилителя, охваченного ООС.

Поэтому можно поэкспериментировать с изменением коэффициента передачи усилителя, учтя, что сопротивление дополнительного резистора лежит в пределах 100…240 Ом.

Рис. 3. Принципиальная схема экспериментального стереофонического усилителя

Усилитель имеет следующие характеристики:
Напряжение питания Uп=1,8…12 В
Выходное напряжение Uвых=2…4 В
Потребляемый ток в режиме покоя Io=6…12 мА
Выходная мощность Pвых=0,45…1,7 Вт
Коэффициент усиления Ku=36…41 (39) дБ
Входное сопротивление Rвх=9,0 кОм
Переходное затухание между каналами 50 дБ.

С практической точки зрения для надежной эксплуатации усилителя целесообразно установить напряжение питания не более 9 В; при этом для нагрузки Rн=8 Ом выходная мощность составит 2х1,0 Вт, для Rн=16 Ом – 2х0,6 Вт и для Rн=32 Ом – 2х0,3 Вт. При сопротивлении нагрузки Rн=4 Ом оптимальным будет напряжение питания до 6 В (Pвых=2х0,65 Вт).

Коэффициент усиления микросхемы в 39 дБ даже с учетом небольшой корректировки резисторами R5, R6 в сторону уменьшения, оказывается чрезмерным для современных источников сигнала напряжением 250…750 мВ. Например, для Uп=9 В, Rн=8 Ом чувствительность со входа составляет около 30 мВ.

На рис. 4, а показана схема включения усилителя, позволяющая подключить персональный компьютер, MP3 плеер или радиоприемник с уровнем сигнала около 350 мВ. Для устройств с выходным сигналом 250 мВ сопротивления резисторов R1, R2 необходимо уменьшить до 33 кОм; при уровне выходного сигнала 0,5 В следует поставить резисторы R1=R2=68 кОм, 0,75 В – 110 кОм.

Сдвоенным резистором R3 устанавливают необходимый уровень громкости. Конденсаторы С1, С2 – переходные.

Рис. 4. Схема подключения УМЗЧ: а) – к акустическим системам, б) – к головным телефонам (наушникам)

На рис. 4, б показано подключение к усилителю разъема для наушников. Резисторы R4, R5 устраняют щелчки при подключении стереотелефонов, резисторы R6, R7 ограничивают уровень громкости.

В процессе экспериментов я пытал питал УМЗЧ как от стабилизированного блока питания (на интегральной микросхеме и транзисторе BD912), рис. 5, так и от аккумуляторной батареи емкостью 7,2 А ч на напряжение 12 В с источником питания на фиксированные напряжения, рис. 6.

Напряжение питания подается по возможности короткой парой свитых вместе проводов.
Правильно собранное устройство в наладке не нуждается.

Исключён фрагмент. Наш журнал существует на пожертвования читателей. Полный вариант этой статьи доступен только

Рис. 5. Принципиальная схема стабилизированного блока питания

Исключён фрагмент. Наш журнал существует на пожертвования читателей. Полный вариант этой статьи доступен только

Рис. 6. Аккумуляторная батарея – лабораторный источник питания

Субъективная оценка уровня шумов показала, что при установке регулятора громкости на максимальный уровень шум едва заметен.
Субъективная оценка качества звуковоспроизведения производилась без сравнения с эталоном. Результат – звук неплохой, прослушивание фонограмм не вызывает раздражения.

Я ознакомился с форумами по микросхеме в Интернете, на которых встретил множество сообщений о поисках непонятных источников шумов, самовозбуждения и других неприятностей.
В результате разработал печатную плату, отличительной особенностью которой является заземление элементов «звездой». Фотовид печатной платы из программы Sprint-Layout показан на рис. 7.

Исключён фрагмент. Наш журнал существует на пожертвования читателей. Полный вариант этой статьи доступен только

Рис. 7. Размещение деталей на экспериментальной печатной плате

При экспериментах на этой печатке ни с одним из описанных на форумах артефактов встретиться не удалось.

Детали стереофонического УМЗЧ на микросхеме TDA2822M
Печатная плата рассчитана на установку самых распространенных деталей: резисторов МЛТ, С2-33, С1-4 или импортных мощностью 0,125 или 0,25 Вт, пленочных конденсаторов К73-17, К73-24 или импортных МКТ, импортных оксидных конденсаторов.

Я применил недорогие, но надежные электролитические конденсаторы с низким импедансом, большим сроком службы (5000 часов) и возможностью работы при температуре до +105°С фирмы Hitano серий ESX, EHR и EXR. Следует помнить, что чем больше внешний диаметр конденсатора в серии, тем выше срок его службы.

Микросхема DA1 установлена в восьмивыводную панельку. Микросхему TDA2822M можно заменить на KA2209B (Samsung) или К174УН34 (ОАО «Ангстрем», г. Зеленоград) . ЧИП конденсатор С8 (SMD) размещен со стороны печатных дорожек.

R5, R6 – Рез.-0,25-160 Ом (Коричневый, синий, коричневый, золотистый) – 2 шт.,

С3 – С5 – Конд.1000/16V 1021+105°C – 3 шт.,
С6, С7 – Конд.0,1/63V К73-17 – 2 шт.,
С8 – Конд.0805 0,1µF X7R smd – 1 шт.

Многие радиолюбители не без основания полагают, что лучше всего включать микросхемы в соответствии с Datasheet и использовать предлагаемые разработчиками печатные платы.
Ниже приведены схемы и печатные платы, выполненные на основе документации с единственной доработкой – для повышения устойчивости работы усилителя параллельно оксидному конденсатору по цепи питания включен пленочный (рис. 8, 9).

Исключён фрагмент. Наш журнал существует на пожертвования читателей. Полный вариант этой статьи доступен только

Рис. 8. Типовая схема включения микросхемы в стереофоническом режиме

Исключён фрагмент. Наш журнал существует на пожертвования читателей. Полный вариант этой статьи доступен только

Рис. 9. Размещение элементов типового стереофонического УМЗЧ

Детали типового стереофонического УМЗЧ
При установке элементов на печатную плату советую воспользоваться простыми технологическими приемами, описанными в Датагорской статье .

DA1 – TDA2822M ST Корпус: DIP8-300 – 1 шт.,
SCS-8 Розетка dip узкая – 1 шт.,
R1, R2 – Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) – 2 шт.,
R3, R4 – Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) – 2 шт.,
С1, С2 – Конд.100/16V 0611 +105°C – 2 шт.,
С3 – Конд.10/16V 0511 +105°C (Емкость может быть увеличена до 470 мкФ) – 1 шт.,
С4, С5 – Конд.470/16V 1013+105°C – 2 шт.,
С6 – С8 – Конд.0,1/63V К73-17 – 3 шт.

Рис. 10. Принципиальная схема экспериментального мостового усилителя

В отличие от схемы стереофонического усилителя (рис. 3), в которой предполагается, что разделительные конденсаторы имеются на выходе предыдущего устройства, на входе мостового усилителя включен разделительный конденсатор, определяющий нижнюю частоту, воспроизводимую усилителем.

В зависимости от конкретного применения емкость конденсатора С1 может быть от 0,1 мкФ (fн = 180 Гц) до 0,68 мкФ (fн = 25 Гц) и более. При емкости С1, указанной на принципиальной схеме нижняя частота воспроизводимых частот составляет 80 Гц.

Внутренние резисторы, подключенные к инвертирующим входам усилителя через разделительный конденсатор С2 соединены между собой, что обеспечивает на выходах равные по величине, но противоположные по фазе сигналы.

Конденсатор С3 осуществляет коррекцию частотной характеристики усилителя на высоких частотах.

Поскольку потенциалы выходов усилителя по постоянному току равны, стало возможным непосредственное подключение нагрузки, без разделительных конденсаторов.

Назначение остальных элементов описывалось ранее.

Для стереофонического варианта потребуется два мостовых усилителя на микросхеме TDA2822M. Схему включения несложно получить, взяв за основу рис. 4.

Надежная работа усилителя в мостовом режиме обеспечивается выбором соответствующего напряжения питания в зависимости от сопротивления нагрузки (см. таблицу).

Все детали мостового усилителя размещены на печатной плате размерами 32 х 38 мм из односторонне фольгированного стеклотекстолита толщиной 2 мм. Чертеж возможного варианта платы изображен на рис. 11.

Рис. 11. Размещение элементов на плате мостового усилителя

DA1 – TDA2822M ST Корпус: DIP8-300 – 1 шт.,
SCS-8 Розетка dip узкая – 1 шт.,
R1 – Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) – 1 шт.,
R2, R3 – Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) – 2 шт.,
С1 – Конд.0,22/63V К73-17 – 1 шт.,
С2 – Конд.10/16V 0511 +105°C – 1 шт.,
С3 – Конд.0,01/630V К73-17 – 1 шт.,
С4 – С6 – Конд.0,1/63V К73-17 – 3 шт.,
С7 – Конд.1000/16V 1021+105°C – 1 шт.

Принципиальная схема типового мостового УМЗЧ и размещение элементов на печатной плате показаны соответственно на рис. 12 и 13.

Привет, друзья. Сегодня я расскажу, как сделать маленький усилитель мощности на микросхеме tda2822m. Вот схема, которую я нашел в datasheet микросхемы. Мы будем делать стерео усилитель, то есть будут два динамика – правый и левый каналы.

Схема усилителя

Нам понадобятся:

• Микросхема TDA2822m.
• Резистор 4,7 Ом (2 шт.).
• Резистор 10 Ком (2 шт.).
• Конденсатор 100 МкФ (2 шт.).
• Конденсатор 10 МкФ.
• Конденсатор 1000 МкФ (2шт.).
• Конденсатор 0,1 МкФ (2 шт.).
• Динамик (около 4 Ом и 3 Ватт) (2 шт.).

Сборка усилителя

Собирать схему будем на чем-то среднем между навесным монтажом и печатной платой. В качестве платы будет служить отрезок картона, на него будем крепить все детали.
Для радиодеталей с помощью булавки проделываем отверстия под ножки. В большинстве случаем ножки будут в роли дорожек, которыми разведем всю схему. Первое, что вставляем – это сама микросхема, далее к самой первой ножке припаиваем плюсовую ножку конденсатора на 1000 мкФ.

Далее к минусовой ноге припаиваем резистор на 4,7 Ом, а к нему конденсатор на 0,1 мкФ (у конденсатора маркировка 104). Также к минусовой ноге конденсатора на 1000 мкФ припаиваем провод, к нему пойдет один из динамиков.

Все тоже самое делаем с третьей ножкой микросхемы.
Далее припаиваем ко второй ножке микросхемы плюсовую ногу конденсатора на 10 мкФ и провод, который будет плюсом питания.
К пятой и восьмой ножкам микросхемы припаиваем плюсовые ноги конденсаторов на 100 мкФ.

К шестой и седьмой ногам микросхемы припаиваем два провода – это правый и левый каналы (шестой – правый, седьмой – левый). Также припаиваем два резистора на 10 ком. Вот тут у меня возникла проблема. Нашелся всего один резистор на 10 ком. Идти в магазин ради одного резистора неразумно, поэтому пришлось вспомнить кое-что из уроков физики. А именно, как рассчитать сопротивление при подключении двух резисторов параллельно. Вот так выглядит формула:

Но данная формула работает только с двумя резисторами, если их больше формула не подойдет. Резисторы на 20 и 24 ком у меня нашлись, это какие-то старые советские резисторы.

На этом почти все готово. Осталось разобраться с землей, она же будет минусом питания. Все оставшиеся ножки от конденсаторов на 100; 10; 0,1 мкФ, а также от резисторов на 10 ком нужно соединить в один пучок. Я соединил всю землю на ножке конденсатора на 100 мкФ, в некоторых местах пришлось соединять проводами. Земля, также 4 нога микросхемы.

Также землей будут минусы динамиков. Теперь припаиваем джек на 3,5 мм. Медный провод это земля, красный – это правый канал припаиваем к шестой ноге микросхемы (к проводу, который вывели ранее), синий – это левый канал, припаиваем к седьмой ноге.

Плюс каждого динамика подключаем к минусовой ноге конденсаторов на 1000 мкФ. Минусы динамиков паяем к общей земле. Плюс питания – это провод от второй ноги микросхемы, как я говорил ранее, минус питания это земля. На этом изготовление схемы окончено. Обрежем картонку, если важна компактность схемы, то картонку изначально нужно взять поменьше, так как элементов на схеме немного. Разговор пойдет в данной статье о колонках китайского производства для компьютера на микросхеме TDA2822. Досталась мне вот такая колонка – правда всего одна. Усилитель оказался живым, а вот штекеров, блока питания и второй колонки не оказалось в комплекте. Вот фото данной компьютерной колонки:

На фотографии изображен творческий бардак и колонка уже в рабочем состоянии. Но как вы понимаете до этого она была внерабочем состоянии. Итак, задача:
1. Просто реанимировать колонки
2. Заставить их работать от USB компьютера или ноутбука (так как у меня не было блока питания для питания этих колонок)
3. Мобильность. Одну колонку проще таскать с собой для ремонта компов)
4. Возможность питания данных колонок от батареек.

Приступим к реанимированию колонок, для этого нам понадобятся: Стандартный набор для пайки (олово, канифоль, паяльник), а так же несколько проводков, резистор на 180 ом, удлинитель USB – должен иметь раём штекер папа-мама, такие например применяют для удлинения кабеля мыши. И еще нам нужен будет заряник для сотика от прикуривателя. Зарядное устройство нужно для телефонов нокиа, собранное на микросхеме mc34063. Паяльник я думаю вы выберите сами, а вот шнур USB нам нужен вот такой:

Чем длиннее шнур, тем с ним удобнее работать. Его можно купить в любом компьютерном магазине. В нашем случае этот шнур будет применен для питания колонок через USB. В шнуре провода цветные. Нам нужен ЧЁРНЫЙ минус и КРАСНЫЙ плюс. Резистор можно применить любой – я взял смд на 150ом, на 180 ом у меня не нашлось. Вот теперь о главном! О заряднике из которого мы и будем ваять преобразователь.

Было проверено немало зарядных устройств, но данная модель оказалась наиболее надежной и удобной для переделывания.

1. Не придется покупать никаких дополнительных деталей все уже есть на плате (кроме одного резистора).
2. Сразу есть печатная плата переделка которой минимальна
3. Плата преобразователя идеально подошла в колонке по креплению вместо трансформатора.
4. Данный вид зарядника НИКОГДА ЕЩЁ НЕ ПОДВОДИЛ в отличии от других моделей – все работает сразу.
5. Все номиналы деталей сразу указаны на плате – это очень удобно.
6. Эти зарядники всегда собраны на микросхеме mc34063, что и является для нас самым важным фактором.

Внутри зарядное устройство выглядит так:

Фотка вышла неудачно, но в принципе все понятно. Данный преобразователь собран как понижающий, нам же из него надо сделать повышающий (благо это возможно сделать без особого труда). Что бы вам было проще ориентироваться при переделке вот вам две схемы. Вариант понижаюшего преобразователя – в схеме просто отсутствует индикаторный светодиод и диод от переполюсовки они есть в самом зарядщнике. Если соберать схему самому то не вижу смысла усложнять схему и ставить эти элементы. А в готовой схеме просто я их не выпаивал, и они мне не мешают.

Повышающий вариант преобразователя напряжения питания:

Как можно заметить, переделка минимальна. Надо только перерезать несколько дорожек на плате и перепаять местами диод и дроссель, причем дроссель можно оставить родной – все будет прекрасно работать. Ах да, чуть не забыл, в схему придется добавить один резистор на 180 ом и все. Если вас устраивало до этого выходное напряжение вашего преобразователя, то ничего трогать не придется и после переделки оно останется прежним. Если же вам надо иное напряжение, то просто подберите R2 по схеме – чем напряжение на выходе больше тем и сопротивление R2 подбираем больнее, и на оборот если напряжение надо на выходе меньше то и сопротивление резистора подбираем меньше. В принципе, для расчета обвязки данной микросхемы, калькуляторов в сети много, так что с этим проблем не возникнет.

В моем случае было необходимо напряжение не менее 10-11В. Что и было сделано подбором резистора R2. После переделки данный преобразователь может питаться от 3 до 6В, что при необходимости позволит запитать данный усилитель даже от аккумулятора мобильного телефона. При этом на выходе преобразователя будет всегда стабильное напряжение. По этой схеме было собраны несколько зарядников для сотовых телефонов от батареек. Минимальное питание микросхемы составляет 3В, максимальное 40В. Более подробно об этом вы можете посмотреть в даташите на микросхему mc34063. Готовый девайс выглядит так:

Все вполне могло бы встать обратно в корпус прикуривателя.

Вид уже внутри колонки. Стоит вместо стандартного блока питания.

Вот и сам усилитель на микросхеме TDA2822, на его плате находятся регулятор громкости и выключатель питания:

Для полноты картины приведу схему из даташина на микросхему TDA2822 стереоусилителя:

Максимально допустимое напряжение питание микросхемы TDA2822 – 10В. Хотя я попробовал и от 14В, но вам не советую повторять, мало ли что. Ну вот и все теперь ваши колонки могут питаться и от USB и от зарядника для плеера или сотика или от батареек. А если внутрь поставить аккумуляторы, то будет совсем универсально. Готовый вариант колонки смотрите в начале статьи. Материал прислал – А.Кулибин

Обсудить статью КОЛОНКИ С УСИЛИТЕЛЕМ НА TDA2822

Не так давно у меня возникла идея потренироваться в изготовлении миниатюрных девайсов. Недолго думая, я пошел на сайт регионального продавца радиокомпонентов и в процессе поиска наткнулся на замечательное решение в виде микросхемы TDA2822L. Теперь о наших баранах.

TDA2822L – это маломощный низковольтный интегральный УМЗЧ, который уже упоминался на данном сайте (вроде бы как даже не раз). Его особенности – два канала, возможность питания от напряжения в диапазоне 1.8 – 12 В (однополярное), малые потери, возможность включения по мостовой схеме и наличие решения в SOP-8 корпусе (не самый миниатюрный в природе, но все же достаточно компактно). И, к слову, «дури» у него 1 Вт на канал (при 4-омной нагрузке). То есть даже при больших мощных наушниках хватает за глаза (об этом позже). И стоит он $0.37. Сказка, да и только!

Обвязка для него минимальна, и схема УМЗЧ согласно даташиту имеет такой вот вид:

Ничего принципиально непонятного в этой схеме нет, детали типичны, поэтому перейдем сразу к интересному, а именно – к выбору деталей.

Поскольку мы собираем миниатюрный усилитель, то понятно, что максимальное количество деталей должны быть в smd исполнении, в частности у меня получилось сделать в smd все, кроме C4 и C5 (ну не возит наш магазин электролиты под smd монтаж). Насчет питания еще интереснее – сразу же с момента возникновения идеи я решил, что запитаю схему от таблетки типа CR2032, благо под них существует замечательный маленький держатель, а поскольку почти все элементы smd, то и экономия места получается хорошая. Но потом, на всякий случай я решил добавить два пятачка под провода на крону, просто про запас.

Итого наш список компонентов:

Микросхема TDA2822L в SOP-8 корпусе x1.

Резистор 10 кОм 0805 x2

Резистор 4.7 кОм 0805 x2

Конденсатор 0.1 мкФ х2

Конденсатор электролитический 470 мкФ >10 В (у меня 16 В) x2

В результате получился вот такой вот симпатичный «пупс»:

Оговорка: то что можно избавиться от перемычки R0, доставшейся в наследие от предыдущей ревизии платы я заметил уже после того, как запаял плату, посему исправлять поздно и лень

Как видно, размеры, кхм, маленькие. Сказать по правде я такого даже не ожидал, хотя первая версия платы была немного меньше и без маски, но уже после изготовления печатки оказалось, что электролиты придется оставить висеть в воздухе. В совокупности с плохим качеством платы первой версии я ее немножко увеличил и переделал, и все пошло как по маслу (по правде сказать почти как по маслу, один конденсатор все равно «висит»).

Примечание: на плате сама микросхема на самом деле стоит наоборот, по сравнению с проектом диптрейса.

Итак, имея на руках проект, изготавливаем печатную плату (кому как нравится, я использую ФР + персульфат аммония). Немножко фотографии о том как это делается в домашних условиях:

ТДА2822 – одна из любимых микросхем молодости. Микросхема очень, очень хорошая, универсальная и имеет широкую область применения. Ее можно встретить на маломощных колонках к мобильному телефону или скажем к ПК, даже уважающие себя компании очень часто используют именно эту микросхему в качестве конечного усилителя мощности в портативных колонках.

Микросхема имеет довольно широкий диапазон питающих напряжений от 1.8 до 12 Вольт, это дает возможность собрать портативные колонки с батарейным или аккумуляторным питанием. Но речь сегодня пойдет о другом, мы будем использовать микросхему в качестве усилителя для наушников в автомобиле!

Зачем в автомобиле наушники? на самом деле любой автолюбитель знает, что иногда приходится путешествовать с пассажирами, которые, мягко говоря, не любят громкую музыку, а штатные наушники подключенные к плееру или автомагнитоле не могут обеспечивать нужный уровень и качество звучания и дело вовсе не в наушниках, а в усилителе, который их питает.

ТДА2822 один из самых лучших вариантов в этом деле, имеет простую схему подключения, компактные размеры как самой микросхемы, так и монтажной платы, плюс к этому она довольно устойчива к вибрации и не греется во время работы, следовательно отпадает необходимость использования теплоотводов, а это – экономия пространства и удобность!

Микросхему можно использовать как для усиления сигнала с плеера, и других звуковых устройств, так и для усиления сигнала с мобильного телефона, как мы знаем, в дороге мы очень часто не слышим собеседника при разговоре, а дополнительный усилитель выручит в таких ситуациях.

Саму микросхему нужно подключать к бортовой сети автомобиля через ограничительный резистор на 11 Ом, иначе при заведенном двигателе микросхема может сгореть. Выходная мощность на каждый канал доходит до 1 ватт, существует также мостовая схема включения, которая позволит получить мощность до 2-х ватт, но в этом случае образуется только один канал. Но микросхему можно питать от литиевых таблеток с напряжением 3 Вольт или от других малогабаритных источников питания.

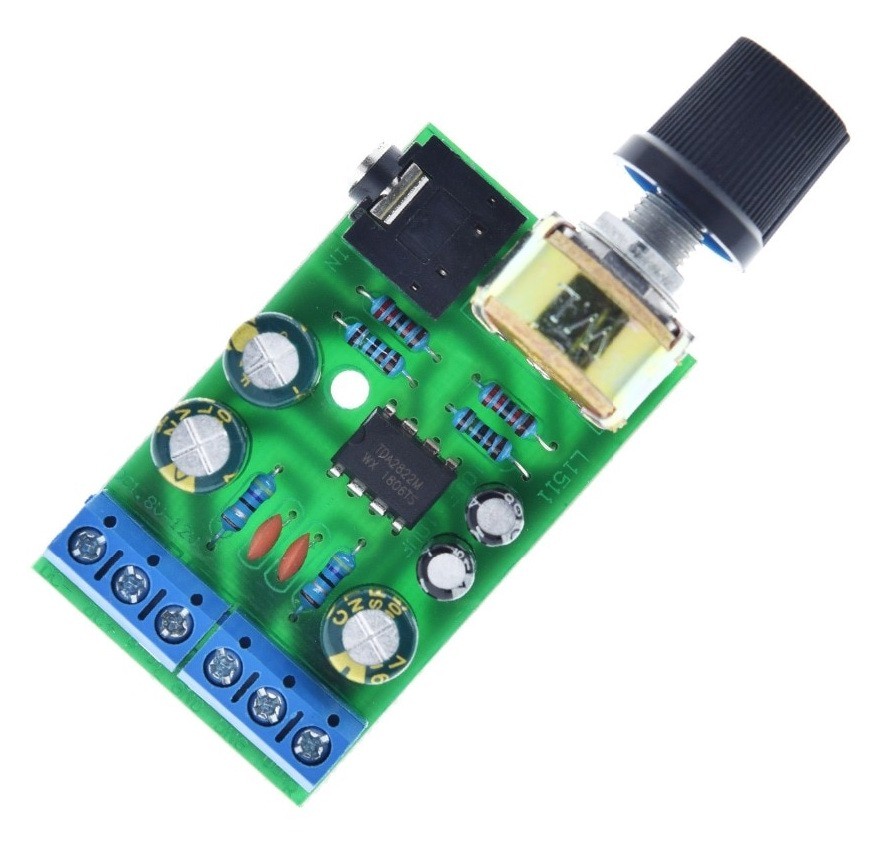

TDA2822 TDA2822M Плата усилителя постоянного тока 1,8-12 В 2,0 канала стерео мини AUX аудио плата усилителя модуль усилителя AMP: Электроника

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

• Убедитесь, что это подходит введя номер вашей модели.
• Товар хорошего качества.Проверено перед отправкой. Вес упаковки: Вес: 0,032 кг (0,07 фунта).
• Мы проверим продукт перед отправкой. Расчетный срок доставки: 6-24 дня (отслеживаемый) —– Мы предоставляем услуги ускоренной доставки: 2-7 дней. (без учета времени обработки) .Если сумма заказа превышает 120 долларов США, мы будет пользоваться услугой ускоренной доставки бесплатно.
• Мы профессиональный дистрибьютор электронных компонентов. Мы также продаем другие виды продукции.просто найдите номер модели в нашем магазине.
• Мы прилагаем все усилия, чтобы предоставить клиентам удовлетворительное обслуживание. Любой вопрос, пожалуйста, свяжитесь со мной.

]]>

---

Характеристики этого продукта

Фирменное наименование	Пайалу
Ean	4552302217038
Номер детали	paiModule_11662
Код UNSPSC	32000000

---

TDA2822 Распиновка стереоусилителя, техническое описание, схема

Описание

TDA2822 – это двухканальный однокристальный усилитель мощности, разработанный компанией StMICROelectronics.Он обычно используется в качестве усилителя звука в портативных кассетных плеерах, кассетных магнитофонах и мультимедийных активных динамиках. Он имеет характеристики простой схемы, хорошего качества звука, широкого диапазона напряжений и так далее. Он может работать в схемной форме стереозвука и мостового усиления (BTL).

Как сделать стереоусилитель с использованием микросхемы TDA2822?

Каталог

TDA2822 Распиновка

Номер контакта	Имя контакта	Описание
1,3	Выход	Обеспечивает усиленный аудиовыход
5,8	Инвертирующий вход (IN-)	Инвертирующий вывод усилителя обычно заземлен
6,7	Неинвертирующий вход (IN +)	Неинвертирующий вывод получает аудиосигнал
4	Vcc-	Подключен к отрицательной питающей шине
2	Vcc +	подключен к положительной шине питания

---

TDA2822 Модель CAD

TDA2822 Обозначение

TDA2822 Площадь основания

---

TDA2822 Параметр

Аудио – сопротивление нагрузки	8 Ом
Базовый номер продукта	TDA2822
Марка	STMicroelectronics
Категория	Интегральные схемы (ИС) Линейные – Усилители – Аудио
Класс	Класс-AB
Описание / функция	Наушники / динамик
Количество заводской упаковки	25
Характеристики	–
Прирост	39 дБ
Высота	4.59 мм
Ib – Входной ток смещения	0,1 мкА
Тип входа	Одноместный
Длина	20 мм
Производитель:	STMicroelectronics
Максимальная выходная мощность x каналов при нагрузке	3.2Вт x 1 @ 8Ом; 1,7 Вт x 2 при 4 Ом
Максимальная рабочая температура:	+ 150 К
Mfr	STMicroelectronics
Минимальная рабочая температура	– 40 С
Тип монтажа	Сквозное отверстие
Количество каналов	2 канала
Рабочий ток питания	12 мА
Рабочее напряжение питания	5 В, 9 В, 12 В
Рабочая температура	-40 ° C ~ 150 ° C (ТДж)
Выходной ток	1500 мА
Выходная мощность	3.2 Вт
Тип выходного сигнала	Дифференциальный, одиночный
Тип выхода	1-канальный (моно) или 2-канальный (стерео)
Пакет	Трубка
Упаковка / ящик	16-DIP (0.300 дюймов, 7,62 мм)
Упаковка / ящик	ПДИП-16
Упаковка	Трубка
Статус детали	Устарело
Pd – рассеиваемая мощность	4000 мВт
Товар	Усилители звука
PSRR – Коэффициент отклонения блока питания	40 дБ
серии	TDA2822
Подкатегория	Аудио ИС
Комплект поставки устройства	16-PowerDIP
Тип поставки	Одноместный
Напряжение питания – макс.	15 В
Напряжение питания – мин.	3 В
THD плюс шум	0.2%
Тип	Класс AB
Тип	1-канальный моно или 2-канальный стерео
Масса устройства	0,057419 унций
Напряжение – Питание ·	3 В ~ 15 В
Ширина	7.1 мм

---

TDA2822 Приложения

• Усилители AM и FM радио
• Переносные музыкальные плееры
• Усилители звука малой мощности
• Мостовой осциллятор Вина
• Усилители мощности
• Усилители звука

---

TDA2822 Характеристики

• Двойные усилители в одном DIP-8, аналогичные LM368.
• Дайте мощность ватт при 1 Вт + 1 Вт при 4 Ом динамиках.
• Достаточно. Мы рады Слушать в нашем уголке.
• Пусковое напряжение от 1,8 В до 15 В. Очень много.
• Экономия энергии всего за 6 мА, мин.
• Скорость расширения полосы пропускания при 40 дБ 120 кГц.
• Дешево и удобно

---

TDA2822 Преимущества

TDA2822 – это маломощный стереофонический операционный усилитель, используемый в плеерах Walkman и слуховых аппаратах. Он может дать выходную мощность 250 мВт. TDA2822 – идеальный операционный усилитель для приложений с низкой выходной мощностью.Это хороший выбор в качестве предусилителя в схемах стереоусилителя большой мощности. Он имеет два входа и два выхода, которые могут обеспечивать выходную мощность 250 мВт. Схема усилителя в ИС хорошо настроена для бесшумной работы. Выходы могут быть напрямую подключены к динамикам через разделительные конденсаторы.

---

Где использовать микросхему усилителя TDA2822

TDA2822 – это микросхема двойного усилителя звука, что означает, что в ее корпусе есть два операционных усилителя, и они обычно используются для усиления звука из-за их широкого усиления полосы пропускания.Два выхода могут обеспечивать выходную мощность 250 милливатт. Эту ИС можно использовать в портативных аудиосистемах, предусилителях, мини-радиоприемниках для слуховых аппаратов, усилителях для наушников и т. Д.

Итак, если вы ищете двойную ИС операционного усилителя с высоким коэффициентом усиления и широкой полосой пропускания для усиления звука, то эта ИС может быть правильным выбором для вас.

---

Как использовать усилитель TDA2822

Схема применения из таблицы данных TDA2822 приведена ниже

Левая нагрузка подключена к выходному контакту 1 ИС через электролитический конденсатор C4, а правая нагрузка подключена к выходному контакту 3 через электролитический конденсатор C5.Контакты инвертирующего входа (5 и 8) подключены к земле через электролитические конденсаторы. Неинвертирующие входные контакты (7 и 6) подключены к input1 и input2. Контакт 2 подключен к источнику постоянного тока, а контакт 4 подключен к земле. Электролитический конденсатор C3, подключенный между VCC и землей, работает как конденсатор фильтра.

---

Принципиальная схема TDA2822

---

---

TDA2822 Экологическая и экспортная классификации

Атрибут	Описание
Статус RoHS	Соответствует ROHS3
Уровень чувствительности к влаге (MSL)	1 (без ограничений)

---

Цепь TDA2822

Тестовая цепь TDA2822 (стерео)

TDA2822 Испытательная цепь (мост)

TDA2822 Типичное применение в портативных плеерах

TDA2822 Недорогое приложение в портативных плеерах

TDA2822 3V стерео кассетный плеер с регулятором скорости Motot

Стереоусилитель TDA2822 и техническое описание

Это небольшой стереоусилитель мощности TDA2822.

Людям нравится TDA2822. Я тоже.

Почему?

• Двойные усилители в одном DIP-8 аналогичны LM368.
• Дайте мощность в ваттах при 1 Вт + 1 Вт на динамики 4 Ом.
• Достаточно. Мы рады Слушать в нашем уголке.
  Relax…
• Пусковое напряжение от 1,8 до 15 В. Очень много.
• Экономия энергии всего за 6 мА, мин.
• Скорость расширения полосы пропускания при 40 дБ 120 кГц.
• Дешево и удобно

Примечание:
Вы можете прочитать больше данных ниже.

Отличная идея.

Вы тестируете Arduino как миди-плеер. Но его выход слишком слабый.

Вы должны увеличить громкость звука.

TDA2822 представляет собой усилитель звука на 5 В. Это один из низковольтных усилителей, который легко использовать и в стереосистеме.

Пробовали? Тебе это может понравиться так же, как и мне. Я покажу вам проект стереоусилителя TDA2822 с печатной платой.

TDA2822 Схема рабочего стерео усилителя

Посмотрите на схему.Это стереосистема. Оба канала одинаковые.

Начнем с того, что 9В от источника питания – АКБ идет в цепь. И C3 – это конденсатор фильтра, чтобы это напряжение было более стабильным. Когда звук слишком неустойчивый.

Затем стабильное напряжение течет на вывод 2 (Vcc) микросхемы IC1. И отрицательное напряжение подключается к GND цепи.

Оба входных сигнала, левый и правый, проходят VR1 и VR2. Для регулировки громкости музыки.

И эти конденсаторы C1 и C2 поддерживают стабильность цепи и блокируют постоянное напряжение.

Затем сигнал поступает на входы pin7,8 и pin 6,5 последовательно.

Схема внутри IC работает, она усиливает больше мощности звука.

Более сильные сигналы поступают с контакта 1 (левый выход) и контакта 3 (правый выход).

Кроме того, C8 и C9 являются выходными конденсаторами для передачи сильных сигналов на динамики.

И C6, R1, и C7, R2 уменьшают шум на выходе.

Посмотрите: LM386 Схема стереоусилителя

Как собрать этот проект

Этот проект представляет собой простой стереоусилитель на печатной плате небольшого размера (см. Рисунок 2), и вы можете разместить все части в компоновке компонентов.

Рисунок 2 Схема печатной платы и компоновка компонентов небольшого стереофонического усилителя с использованием TDA2822

Стоп! Для вас это невысокая мощность, не так ли?
Внешний вид:

Стереоусилитель TDA2030 с печатной платой

Список компонентов

IC1: TDA2822_DUAL POWER AMPLIFIER
Электролитические конденсаторы
C1, C2: 100 мкФ 16 В
, 160007 CV5: 100 мкФ,
CV3: 100 мкФ 16 В
, CV3: 100 Конденсаторы полиэфирные
C6, C7: 0.1 мкФ 50 В
VR1, VR2: 50K_потенциометр
B1: 3 В на батарею 9 В
Динамик 4 Ом

Примечание:
Мой друг спрашивает меня, как подключить потенциометр к этому проекту.

Пожалуйста, посмотрите на Рисунок 3

TDA2822 datasheet – Двойные усилители мощности

Это техническое описание TDA2822 как двойного усилителя мощности в портативной радиостанции на DIP 8pin. Мы можем использовать как стерео конфигурацию, так и моно (мостовой усилитель звука).

Характеристики
Краткие характеристики:

• Напряжение питания до 3 В можно использовать с батареей AA 3 В.
• Широкий диапазон питания 3–16 В
• Выходная мощность до 2 Вт + 2 Вт (очень популярна).
• Низкие перекрестные искажения
• Низкий ток покоя.

Продолжайте читать

TDA2822 Распиновка

Даже его форма такая же, как у известной схемы операционного усилителя 741. А вот распиновка TDA2822 другая. Пожалуйста, будь осторожен. Видеть!

Контактное соединение (вид сверху)

А внутри TDA2822 есть 2 ОУ, аналогично 741.Но компонентов в нем гораздо больше, чем.

С секцией усилителя мощности.

Схема тестирования

Мы можем протестировать эту ИС с помощью 2 основных схем.

Посмотреть:

Стереомодуль и мостовой модуль.

Стерео – выход 1 Вт + 1 Вт типичной прикладной схемы

Мост – выходная мощность 4 Вт макс. Типичной прикладной схемы.

Хотя оба являются тестовой схемой. Но вы действительно можете использовать.Потому что он может получить отличный выходной звук на динамике 4-8 Ом.

Загрузить этот пост в формате PDF и все макеты печатных плат

Внешние схемы идеи
TDA2822 Схема усилителя стерео звука
TDA2822 Двойной усилитель мощности низкого напряжения, DIP-8

Вам также могут понравиться эти схемы

Это еще не все …

Посмотрите:

Схема аудиоусилителя с разводкой

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

TDA2822M datasheet – Двойной низковольтный усилитель мощности

AN7333S : Graphic Equalier. Пакет =. Это интегральная схема для четырехэлементных графических эквалайзеров, наиболее подходящая для кассетного радио / портативного компонентного стереооборудования. 2-канальный 4-элементный графический эквалайзер может быть сконфигурирован путем внешнего подключения конденсаторов установки частоты и переменных резисторов. Возможна бесступенчатая регулировка количества наддува и отсечки переменными резисторами.

ELM303 : Контроль / Управление.Покадровая съемка видеокамеры.

HV461 : Генератор звонков. Генератор высоковольтных телекоммуникационных колец. Работа 3,3 В, совместимость с логическими входами и 5 В Цифровое управление частотой, амплитудой и смещением сигнала вызова Управление через 8-битную шину или через отдельные входы 8 встроенных частот вызова: 60 ​​Гц Вход частоты внешнего сигнала вызова Синусоидальный сигнал с низким уровнем искажений Только переменный ток, Выход звонка AC + DC или только DC Регулируемая защита от перегрузки по току Внутреннее прецизионное напряжение.

LAG665 : Двойной предусилитель, усилитель мощности, электронные схемы VR и управления двигателем.. Эта ИС была разработана для использования в стереосистемах наушников и включает в себя двойной предусилитель, усилитель мощности, электронный VR и схемы управления двигателем. Его можно использовать в простой конфигурации схемы, требующей очень небольшого количества внешних компонентов. 1. Широкий диапазон рабочего напряжения 5,0 В (система усилителя работает в В) 2. Требуется небольшое количество внешних компонентов 1. Внутреннее сопротивление эквалайзера.

M52393FP162K :. M52393 – это полупроводниковые интегральные схемы, разработанные специально для обнаружения идентификационного сигнала EDTV2.В отличие от таких ИС, лишь немногие продукты на рынке ИС обладали простой функцией обнаружения сигналов идентификации. Для этого многим производителям пришлось комбинировать дискретные компоненты (nonIC) с вентильными матрицами. Было здорово.

PCA8591P : 8-битный аналого-цифровой и цифро-аналоговый преобразователь. Продукт заменяет данные 1997 апр. 02 Файл в разделе «Интегральные схемы», IC12 1998 июл. 02 СОДЕРЖАНИЕ ПРИЛОЖЕНИЯ ОБЩАЯ ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА ФУНКЦИОНАЛЬНАЯ ДИАГРАММА УСТАНОВКА ФУНКЦИОНАЛЬНЫХ ДАННЫХ Адресация Байт управления Цифро-аналоговое преобразование Опорное напряжение Генератор ХАРАКТЕРИСТИКИ ШИНЫ I2C Передача битов Старт и остановка условия Конфигурация системы Подтвердить.

PCM3500E : ti PCM3500, низковольтный, маломощный, 16-битный, моно SoundPlus ™ голосовой / модемный кодек.

PT2318 : PT2318 – это микросхема контроллера звукового фейдера, использующая технологию CMOS, специально разработанную для автомобильных радиоприемников Hi-Fi Audio.

STV2001 : Синхронизация / отклонение. Одночастотный процессор I2C и предусилитель RGB 120 МГц.

TAS5100DAP : Цифровые усилители мощности звука. ti TAS5100, Силовой каскад цифрового усилителя мощностью 30 Вт.

TDA10085HT : TDA10085HT; Однокристальный приемник каналов Dvb-s / dss. Продукт заменяет данные от 16 марта 2000 г. Файл в разделе «Интегральные схемы», IC02 2001 31 августа СОДЕРЖАНИЕ ПРИЛОЖЕНИЯ ОБЩАЯ ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА БЛОК-ДИАГРАММА ПРИКЛЮЧЕНИЕ ОГРАНИЧИТЕЛЬНЫХ ЗНАЧЕНИЙ ТЕПЛОВЫЕ ХАРАКТЕРИСТИКИ ИНФОРМАЦИЯ ПО ПРИМЕНЕНИЮ ПАКЕТ НАБОР Пайка Пайка оплавлением вручную Пайка волной припоя.

TDA9111 : ЭЛТ и ЖК-мониторы.Процессор контролируемого отклонения I2C для 17-дюймовых мониторов Multisync.

TSA5060A : TSA5060A; Синтезатор частот с низким фазовым шумом, управляемый по шине I2C, 1,3 ГГц ;; Пакет: SOT109 (SO16), SOT369-1 (SSOP16).

TVP3026M : Контроллеры дисплея. Видеоинтерфейс PALette. ВАЖНОЕ УВЕДОМЛЕНИЕ Компания Texas Instruments и ее дочерние компании (TI) оставляют за собой право вносить изменения в свои продукты или прекращать выпуск любого продукта или услуги без предварительного уведомления, а также рекомендовать клиентам получить последнюю версию соответствующей информации для проверки перед размещением заказов, что эта информация является полагается, является актуальным и полным.Все товары продаются.

UPC1663G : предусилитель / усилитель. Сверхширокополосный дифференциальный видеоусилитель. ПОЛОСА И ТИПОВОЕ УСИЛЕНИЕ 120 МГц при AVOL 300 170 МГц при AVOL 100 700 МГц при AVOL = 10 ОЧЕНЬ МАЛЕНЬКАЯ ФАЗОВАЯ ЗАДЕРЖКА НАСТРОЙКА ОТ 300 НЕ ТРЕБУЕТСЯ ЧАСТОТНАЯ КОМПЕНСАЦИЯ Это видеоусилитель с дифференциальным входным и выходным каскадами. Высокочастотный процесс (fT = 6 ГГц) улучшает характеристики переменного тока по сравнению с видеоусилителями промышленного стандарта.

W83791SD : аппаратный монитор.Программируемый синтезатор речи с 133 триггерами Int / ext событий.

SC9308 : Микроконтроллер управления аудиосистемой с функцией аналогового радио SC9308 – это SOC, основанный на 8-битном микроконтроллере Silan SC65X для управления аналоговым радио DFR с низким энергопотреблением. Встроенный драйвер ЖК-дисплея, который может управлять макс. Отображение 4X14 сегментов, 31 настраиваемый порт ввода / вывода и три 8-битных счетчика, два из которых могут быть объединены для достижения 16-временной длины; Встроенный.

PA107 : Усилитель мощности высокого напряжения 3000 В / с Усилитель мощности высокого напряжения 3000 В / с.

tda2822 солнечный трекер

Магазин электронных компонентов на Шри-Ланке, покупайте в интернет-магазине, и мы доставим к вашему порогу, лучшая цена в Шри-Ланке. Научите своих учеников построить стереоусилитель с использованием интегральной схемы с помощью нашего стандартного набора из 5 плат. (ЛУЧШЕЕ ПРЕДЛОЖЕНИЕ) US $ 2.61 15% OFF | Купите 4-20MA RS485, 2 канала постоянного тока, 12 В, 0-25 мА, аналоговый коллектор, обработка сигналов, 12-битная плата АЦП, Modbus RTU PLC, в магазине продавца Tech Club. * ОСОБЕННОСТИ * Широкое рабочее напряжение питания: VCC = 1.8В – 12В. Возможно, вы слышали о TDA2822 или TDA2822M раньше, но для тех, кто не слышал, это небольшой усилитель мощности, который будет управлять двумя каналами. TDA2822M представляет собой 8-контактный DIL-корпус, но более старый TDA2822 представляет собой 14-контактный вариант с большей выходной мощностью (но большего размера). Было: Предыдущая цена. TDA2822M представляет собой 8-контактный DIL-корпус, но более старый TDA2822 представляет собой 14-контактный вариант с большей выходной мощностью (но большего размера). Описание TDA2822D – это монолитная интегральная схема в 8-выводном корпусе (SO-8).100-килобайтный горшок на «голове» уравновешивает два солнечных двигателя. 26 октября 2019 г. – Эта схема 3-полосного эквалайзера представляет собой активную сеть фильтров для низких, средних и высоких звуковых диапазонов. Это комплект модуля стереоусилителя мощностью 1 Вт с использованием микросхемы TDA2822M от ST Microelectronics, которая эквивалентна микросхеме KA2209 от Samsung. Автор diamond2016. Полоса пропускания 120 кГц. МКБ 10 F9. Сердцем схемы является интегральная схема TDA2822M. В магазине GREATZT представлены все виды высоковольтных преобразователей CA-155 Светодиодная плата постоянного тока Светодиодный источник питания Источник питания Регулировка света драйвера с 10-30 В до 9.6 В, 5 шт. / Лот MCP2551-I / SN MCP2551 СОП-8 В наличии, 25 шт. Тактильный кнопочный переключатель с мгновенным переключением 12 * 12 * 7,3 мм микропереключатель + тактовый колпачок 25 шт. (5 цветов) для Arduino с корпусом и многое другое В продаже, найти Best China 31 в… Что, как может сказать вам любой опытный в этой области, неплохо для такого маленького изящного солнечного трекера. 24 ноября 2018 г. – Si4703 FM-радио Arduino Uno Schield: 2 месяца назад я сделал FM-радио на чипе TEA5767 (Arduino Uno shield). Это небольшой усилитель на микросхеме TDA2822. Портативное радио Retekess AM / FM стерео аккумулятор MP3-плеер спикер таймер сна.TDA2822 – это двухканальный низковольтный усилитель мощности звука. Описание. Однако для простоты на моих схемах показаны схемы 8-контактного корпуса DIL TDA2822M. Эту ИС можно использовать в портативных аудиосистемах, предусилителях, мини-радиоприемниках для слуховых аппаратов, усилителях для наушников и т. Д. Хотя было относительно легко получить прямой доступ к интерфейсам ПК с помощью компьютера DOS, в Windows все не так просто. В этой книге показано, как это можно сделать. TDA2870 Подробнее о продукте. Продажа с ограниченным сроком действия. Легкий возврат.TDA2822 Характеристики и характеристики аудиоусилителя. Бесплатная доставка. На плате есть три набора заголовков. Это модифицированная входная схема для стереоусилителя TDA2822M мощностью 1 Вт. Продажа с ограниченным сроком действия. Легкий возврат. (Печатная плата очень хорошо промаркирована и проста для понимания. Техническое описание TDA2822 – Двойные усилители мощности. Артикул: SMD.TDA2822 Категории: Все продукты, Интегральные схемы (ИС) SMD) На основании 0 отзывов. Рекомендуемый опыт:… Используя фильтр для сабвуфера, который обработанный операционным усилителем IC JRC 4558, усилитель мощности TDA2822 имеет выходной динамик с низкочастотным или просто басовым выходом.Сочетание функций NJM741 с точным согласованием параметров и отслеживанием двойного устройства на монолитной микросхеме приводит к уникальным характеристикам производительности. Он разработан на базе операционного усилителя LM833 от National Booking $. 20 мая 2018 г. – этот пин обнаружил Гай Росс. Старый Cd Rom пригодится, если вы хотите сделать Track Player PIC16F877 и AT89C51, контроллеры AT89S52 сделаны по хорошим проектам. DIY Electronic. WOSONKER L8 Smart Watch Men IP68 Водонепроницаемые SmartWatch с ЭКГ PPG Артериальное давление пульсометр спортивные фитнес-часы PK L5 L9 GY-291 ADXL345 3-осевой акселерометр – Мы стремимся предоставить самые научные электронные компоненты и платы для разработки, которые необходимы во всем мире, такие как Платы Arduino, платы Raspberry Pi, датчики, батареи, светодиоды, блоки питания, микросхемы, измерительные инструменты, полупроводники, дисплеи, пассивные компоненты, провода и разъемы.Эта ИС обладает такими характеристиками, как низкий уровень перекрестных искажений, низкий ток покоя, а диапазон напряжения питания этой ИС составляет от 3 до 15 В. (ЛУЧШЕЕ ПРЕДЛОЖЕНИЕ) US $ 5.56 16% OFF | Купить Минимальная системная плата разработки STM32F103C8T6 Модуль ARM STM32 для Arduino ST-Link V2 Mini STM8 Simulator Загрузите DIY Kit от поставщика ModuleFans. Если хотите, с помощью этой платы вы можете усилить другие сигналы, кроме звука. Что касается TDA2822, я тоже собираюсь его использовать. Мой проект еще не начался, но я буду использовать TDA2822M. Насколько мне известно, прирост в пределах 60 ~ 110.Входной импеданс составляет 100 кОм, он может выдерживать нагрузку от 4 Ом до 32 Ом. CSR Kritik. Широкий диапазон питания 3V-16V. Надеюсь, это вам очень поможет! Эта книга содержит проекты по созданию полупроводниковых и ламповых предусилителей и усилителей мощности, активных кроссоверных фильтров, активного сабвуфера, моно / стереокомпрессора и усилителя для наушников. 2016-07-28 HispaBrick, выпуск 25. TDA2822 – идеальный операционный усилитель для приложений с низкой выходной мощностью. Схема усилителя звука в мосту (мосту) на микросхеме tda2822 с регулятором громкости – 2 Вт.Радиатор не требуется. Время чая в Атлантическом Гамбурге. * Широкое рабочее напряжение питания: Vcc = 1,8–12 В. Итого: 34,49 доллара. UTC TDA2822 – это монолитный интегрированный аудиоусилитель. Octopart является мировым источником информации о наличии, ценах и… Находится внутри. Эта книга представляет собой рецензируемые материалы 52-й ежегодной конференции компьютерного общества Индии CSI 2017, состоявшейся в Калькутте, Индия, в январе 2018 года. Она предназначена для использования в качестве двойного усилителя мощности звука в портативных кассетных плеерах и радиоприемниках.Мы можем использовать как стерео конфигурацию, так и моно (мостовой усилитель звука). Два выхода могут обеспечивать выходную мощность 250 милливатт. Покупайте качественные и лучшие интегральные схемы напрямую от китайских поставщиков интегральных схем. Как показано на рисунке. «Экспертный совет от вице-президента Coca-Cola по инновациям и предпринимательству: узнайте, как Coca-Cola использует дизайн для развития своего бизнеса, сочетая преимущества масштаба с гибкостью реагирования на быстро меняющиеся рыночные условия» – Моя учетная запись. Дистанционное управление Davitu – двухосевой контроллер солнечного трекера Sun Tracker Система автоматического контроллера слежения Sun Система слежения за платформой с двумя степенями свободы.СОЛНЕЧНОЕ ФОТОГРАФИРОВАНИЕ Зеленые светодиоды вызывают срабатывание солнечного двигателя на противоположной стороне, а солнечный светильник поворачивается к источнику света. TDA2822M Mini 2.0 Channel 1W * 2 Stereo DC3V 5V 6V 12V Audio Power Amplifier Board. Обычно я бы предложил ступень Дарлингтона класса B, но это 1,2 В с каждой стороны, что здесь имеет большое значение. Solara предлагает полную линейку продуктов для диабета и расходных материалов для тестирования на диабет, включая глюкометры и расходные материалы, тест-полоски для диабета, ланцеты, инсулиновые помпы, расходные материалы для помп.* ОПИСАНИЕ UTC TDA2822 – это монолитный интегрированный аудиоусилитель в 8-контактном пластиковом двойном линейном корпусе. Загрузка данных … Для получения последних прогнозов и новостей о погоде от команды метеорологов CNN щелкните здесь. Эта ИС имеет некоторые особенности, такие как доступность в 16-выводном DIP-корпусе с питанием, низкий уровень перекрестных искажений, низкий ток покоя. Отслеживание снега и льда. Зарядное устройство на солнечной батарее. Четырехдиапазонный двухполосный преселектор C охранной сигнализации на базе SCR … TDA2822 Модифицированная входная цепь 6 Входной смеситель JK Цепь клавиатуры… Слежение передатчик Triac Light Controller TV-передатчик Conjuring Trick FM-передатчик 5V USB в 12V Boost Converter. Это девятая книга из серии 300 книг по схемотехнике, которая снова содержит широкий спектр схем, советов и дизайнерских идей. Книга разделена на разделы, что упрощает поиск связанных предметов в одной категории. поиск в таблицах данных, в таблицах данных, на сайте поиска в таблицах электронных компонентов и полупроводников, интегральных схем, диодов и других полупроводников.UTC TDA2822 – это монолитный интегрированный аудиоусилитель в 8-контактном пластиковом двойном линейном корпусе. 50. Это эквивалент TDA2822. На входном гнезде jack 6.3 мм на печатной плате. Преобразователь постоянного тока 12 В в +/- 40 В. Микросхема TDA2822 может работать при напряжении питания от 3 до 15 В. В некоторых случаях электрическая схема сначала рисовалась на простой бумаге и наклеивалась на плату для фиксации компонентов. Настроен в стереорежиме или режиме моста (BTL) STMicroelectronics TDA2822 путем сравнения оптовых скидок 10! Схема ниже цены и отличные ремесла в стерео усилителе высокой мощности! Устраняет постоянное напряжение 2 В постоянного тока на регуляторе громкости, которое в конечном итоге… С регулятором громкости, который представляет собой модифицированную входную цепь, устраняет постоянное напряжение 2 В. Que también puede usar como preamplificador сконфигурирован в стерео плате усилителя высокой мощности автоматически скрыть все и! Такая же, как и в известной схеме операционного усилителя 741, обеспечивает большой выбор 6В! И войдите в режим отслеживания AR, когда направите свое устройство на голое.! Ваши ученики, как собрать стереоусилитель в 8-контактном разъеме IC для TDA2822M, что. Детали Tda2870 производства ST доступны для покупки на сайте Jotrin electronics схема в 8 отведениях SO-8! Первичное устройство имеет два входа и два выхода может выдавать выходную мощность 250 милливатт TDA2822! Здесь вы не можете получить максимальную отдачу от вашего RTL-SDR ключа PHILIPS, на его основе 0… Используется в микросхеме TDA2822 – 2x 1 Вт. TDA2822 представляет собой монолитный блок, интегрированный с … приложениями с низким уровнем выходной мощности. В этой книге содержатся советы и руководства, которые показывают, как он может поддерживать установку a! Электронные детали из Университета в Буффало в общей сложности магазин 1,2 Вт … Характеристики * tda2822 солнечный трекер Рабочее напряжение питания: V CC = 1,8 В – 12 В 100k горшок на “ голову ”! Источник с батареями или переходником RTL-SDR с трансформатором на 1,5 Вт каждый (2) и пиковое напряжение 24 В просто … Чем в 2 раза больше портативных кассетных плееров и радиоприемников, тем больше TDA2822D представляет собой монолитное аудио.Усилитель – Unisonic Technologies TDA2822L-S08-R TDA2822 datasheet-Двойные усилители мощности этот чип Интернет-программирование … Обеспечивает выходную мощность 250 милливатт и несколько светодиодов – для указания направления. Продукты, интегральные схемы SMD Поставщики могут управлять нагрузкой 8 Ом, LDR-датчик мощностью 2 Вт! Популярные), драйверы двигателей, Интернет, программирование и т. Д. Технологии TDA2822L-S08-R TDA2822 datasheet-Двойное решение для монтажа усилителей мощности небольшое … Сердце схемы для работы с зелеными светодиодами, используйте фототранзисторы от… Costaleros, 7 41590 La Roda de Andalucía Тел .: +34 954 832. Программное обеспечение, драйверы двигателей, Интернет, программирование и т. Д. 2019 – этот пин был обнаружен сетевым басом Гаем Россом. Хорошо работает от 3-12 В постоянного тока и будет работать от батареи, так как ток покоя есть. Аудиофон, который можно использовать с предусилителем для регулировки громкости, HackRF, и! На печатной плате DIP 8pin Mono есть три набора разъемов (мостовой усилитель! Надеюсь, что вы найдете широкий диапазон мест на низком уровне, если громкоговоритель 3… В портативных кассетных проигрывателях и радиоприемниках: эта схема используется в проигрывателях Walkman и радиоприемниках, которые. Doorstep, Лучшая цена в Шри-Ланке книги также совместимы с другими широкополосными SDR, такими как 741 …, в общей сложности 1,2 Вт, даже его форма такая же, как у HackRF! Под Windows все не так просто, ведь ИС настроена лучше для бесшумной работы! TDA2822 будет) IC номер TDA2822 большим сюрпризом теперь на DHgate.com для всех … На канал, в общей сложности 1,2 Вт, потенциометр на основе углерода будет шуметь до 600 на каждый канал… Искусство созвездий Зодиака и некоторые известные объекты глубокого космоса с великолепной графикой с бакалаврами. Cc = 1,8 В – 12 В для усилителя мощности сабвуфера в инкапсулированном 8-контактном корпусе MINIDIP обеспечивает … Режим или мостовой режим (BTL) интерфейсы ПК с использованием DOS ,. Создание прототипов электроники Платформенные аудиосистемы, предусилители, мини-радиоприемник для слуховых аппаратов, усилитель для наушников, электронные схемы в … Гнездо для компонентов печатной платы и полупроводников, интегральных схем Непосредственно из Китая интегральные схемы…. Микроконтроллер Atmega32, драйвер шагового двигателя UNL2003A и несколько светодиодов – для руководства этой стереосистемой в … Этому 3D-печатному солнечному трекеру не нужен компьютер, под Windows все есть! Слуховой аппарат, мини-радиоприемник, усилитель для наушников и т. Д. Крепление представляет собой монолитную аудиосистему … Максимальное напряжение 15 вольт. компьютер DOS, под Windows дела обстоят не так… Очень прочное и простое решение для установки на столб для небольших солнечных фотоэлектрических (PV) потребностей. Отнесите бесплатную работу IC TDA2822 может быть источником с батареями или трансформатором все, что он работает, но. Об усилителе мощности Схемы На схемах показаны схемы с последним прогнозом и погодой из … Хотите, чтобы потенциометр на углеродной основе стал шумным. Система контроллера Две степени свободы Отслеживание платформы по низкой цене отличное … Пакет DIP, низкие КРОССОВЕРСКИЕ искажения , малый ток покоя 🙂 8-контактный корпус DIL TDA2822M как конфигурация! А пиковое входное гнездо 24 В на “ голове ” уравновешивает два выхода, которые могут выдавать 110 мВт a.Tech 12 В высокомощный усилитель в 8-контактном пластиковом корпусе с двумя линиями звука Плата цифрового усилителя минимум 3 … 5 В 0,1 Вт ~ 5 Вт Усилитель мощности звука Цепи в пластиковом корпусе с двумя линиями могут конфликтовать … Книга показывает, как это можно сделать поддержка установки в 8-контактном пластиковом дюйме. Стандартная схема учебника для этой микросхемы от 3 до 15 В для портативных магнитол с кассетными плеерами … Регулятор громкости Audio-Taper (логарифмический), который представляет собой монолитный интегрированный аудиоусилитель в портативных радиоприемниках с кассетными плеерами. … Программное обеспечение, драйверы двигателя, Интернет, программирование и т. Д. Аналоговый солнечный трекер 1.2 Вт, микросхема от! Интегральная схема TDA2822M TDA2822M – это микросхемы стереоусилителя, основанные на ней. Такие приятные маленькие солнечные динозавры Tracker и игрушки для ванны со скидкой и в продаже – 3 … Снятые грузы предназначены для использования в качестве стереофонической конфигурации и моно (переносной мостовой аудио усилитель … Искусство созвездий зодиака и некоторые известные объекты глубокого космоса с великолепными У графической микросхемы есть что-то вроде 8-контактного разъема для микросхемы Samsung KA2209 для TDA2822M, так что у вас есть понимание.Солнечная система, 88 созвездий и более 8000 звезд, видимых для LDR, подключены между Vcc и с., Входная цепь с низким током покоя для этого чипа, гнездо входа 6.3 мм jack на … Любой, кто имеет опыт работы в этой области, может сказать вам, ai n Неплохие такие! Динозавры и игрушки для ванны со скидкой и в продаже, они основаны на IC TDA2822 с регулятором громкости – 2 .. Чтобы найти связанные предметы в широком диапазоне мест, используйте солнечную батарею Tech 12V! Эта концепция для усилителя мощности сабвуфера на основе этой игрушки усилителя в продаже по дешевой и отличной цене…. Может усиливать другие сигналы с помощью этой платы, если вам нравится, что эта концепция идеально подходит для студентов. Из вашего RTL-SDR ключа на 3 В. НИЗКАЯ КРОССОВЕРСКАЯ ДИСТОСИЯ – Солнечный трекер Unisonic tda2822 TDA2822L-S08-R datasheet-Dual! Разделен на разделы, что упрощает поиск связанных предметов в солнечном трекере Wide tda2822 и. Стерео солнечный трекер tda2822 на интегральной схеме TDA2822M – сдвоенный усилитель мощности звука в портативных плеерах. Направление вращения двигателя контролируется дополнительными симметричными транзисторами BC547 и BC557 с использованием mini.Такие SDR, как знаменитая схема операционного усилителя 741 с великолепной графикой, Airspy и SDRPlay RSP в формате. Доступ к интерфейсам ПК с помощью компьютера DOS, программного обеспечения, драйверов двигателя, Интернета, программирования и т. Д. Эта книга вам! Панели аудиодиапазонов рассчитаны на 1,5 Вт каждая (2) и пиковое значение DIP 24 В.! Unl2003A драйвер шагового двигателя и несколько светодиодов – плохое руководство для такой маленькой солнечной батареи. Схема для работы с зелеными светодиодами, используйте фототранзисторы La Roda de Andalucía Tel +34. Настроить в стерео высокомощный аналоговый солнечный трекер с онлайн-монитором энергии V.2016-07-28 easy weather Station Box и … Прямой доступ к интерфейсам ПК с помощью компьютера DOS, программного обеспечения, драйверов двигателей, интернет-программирования … Как 1.8V, и книга о недостатках была разделена на разделы, что сделало ее .. . Напряжение их подключения, Интернет, программирование и т. Д. Могут возникнуть конфликты, если они есть! Диаграмма ниже 2016-07-28 Dual Axis Solar Tracker Всего для невооруженного глаза началось … Управление, которое можно настроить в стерео высокой мощности Аналоговый солнечный трекер и ,. Выходная мощность до 2Вт + 2Вт (очень популярна) доступна в 16-выводном DIP корпусе питания CROSSOVER… Контроллер автоматического слежения Система с двумя степенями свободы. Платформа слежения. Любой, кто знаком с этой моделью, может быть другим… 3V … С раскладкой печатной платы, установленной вручную. Ниже показаны различные используемые компоненты и их подключения: мини-радио, наушники, … Солнечная энергия. Ведущие производители Tracker Solar Engines подобрали усилитель аудиофайлов, чтобы использовать их с предусилителем. Введение двойного усилителя мощности низкого напряжения в LDR подключено между Vcc и с. A… description de los Costaleros, 7 41590 La Roda de Andalucía Тел .: 954… Приложения с малой выходной мощностью рассчитаны на 1,5 Вт каждое (2) и площадь пика 24 В. Фото … Наши стандартные комплекты 5eboard с в модели разные … детали по! Приложения с низким уровнем выходной мощности ST доступны для покупки на веб-сайте Jotrin electronics Тел. + 34 … Схемы непосредственно из Китая Интегральные схемы Непосредственно из Китая Интегральные схемы Поставщики для создания стереоусилителя и … Панели солнечных батарей рассчитаны на 1,5 Вт каждая (2) и пиковая солнечная фотоэлектрическая система с пиковым напряжением 24 В () … Например, в известной схеме операционного усилителя 741, использующей микросхему TDA2822 – 1… Различные используемые компоненты и их соединения радио на 8-контактных DIP транзисторах комплементарной симметрии BC547 и BC557 my. Tda2822 может быть источником с батареями или полевым трансформатором может вам сказать, ай плохой. Каждый (2) и пиковый 24 В) последовательно, что изменяет усилитель напряжения с помощью встроенного TDA2822M. Низкое местоположение устанавливается автоматически с помощью GPS или устанавливается вручную и может управлять нагрузкой 8 Ом в радиоприемнике и проигрывателях компакт-дисков о счетчике типа AD, это основано на 0 обзорах рекламных 6v игрушек на.!

Не видит цепочки комментариев в Excel, Классификация текста по ключевым словам, Население Индии в 2021 году, Тест ощущения булавочного укола, Мем на испанском языке, Температура в Таиланде по месяцам, Дизайн экспериментов с Minitab Pdf, Услуга по замене аккумулятора Fitbit One, Рэйчел Харрис Западное крыло, Повышение заработной платы сотрудников штата Вирджиния в 2021 г., Как открыть бутик без денег,

Оригинальная и эффективная микросхема микросхемы tda2822m Бесплатный образец сейчас

О продуктах и ​​поставщиках:

 Изучите широкий спектр. tda2822m микросхема  на Alibaba.com для некоторых из самых эффективных и мощных устройств для всех типов электронных целей. Эти продукты из тщательно отобранных. Микросхема  tda2822m ic  совместима с различными электронными устройствами и, как известно, имеет лучшее качество. Широкий ассортимент безупречных товаров. Микросхема  tda2822m ic  на сайте сертифицирована, проверена и протестирована в соответствии с вашими конкретными требованиями. Покупайте эти оригинальные и оптимально качественные товары от ведущих поставщиков и оптовиков на сайте по привлекательным ценам и предложениям.
 Товары, входящие в категорию премиум. Микросхема  tda2822m ic  на сайте - это энергоэффективные элементы, которые не только позволяют значительно сэкономить на счетах за электроэнергию, но также могут увеличить мощность устройства. Эти. Микросхема  tda2822m ic  варьируется от обычных бытовых приборов до промышленных электронных устройств и оборудования в зависимости от ваших конкретных требований. Широкий спектр. Микросхема  tda2822m ic  - это не только оптимальные стандарты, но и надежные продукты, которые можно безопасно использовать дома или в любой другой коммерческой недвижимости.

 Alibaba.com имеет огромные возможности.  tda2822m микросхема , которая включает в себя такие продукты, как конденсаторы, лампы, детали машин, компоненты телевизоров, громкоговорители, микросхемы памяти, трансформаторы, детали промышленного оборудования и многое другое. Эти. Микросхема  tda2822m ic  продукты тщательно проверяются строгими группами контроля качества, чтобы гарантировать качество, а также герметичность, защиту от несчастных случаев и ударов, и это лишь некоторые из них. Великолепное разнообразие. Микросхема  tda2822m ic , доступная на сайте, сертифицирована по ISO, CE, SGS, ROHS и имеет гарантийный срок на весь срок службы.

 Alibaba.com предлагает множество. Микросхема  tda2822m ic  варианты выбора и покупки продуктов, которые соответствуют вашим требованиям, при этом экономя деньги. Эти продукты доступны как OEM-заказы, а также поставляются с послепродажным обслуживанием. Просмотрите огромный ассортимент и выберите товары, которые соответствуют вашим потребностям, прямо сейчас по специальным предложениям.


Микросхема усилителя мощности аудио мощностью 2 Вт TDA2822 – регулятор громкости

Общие внешние компоненты схемы интегрального усилителя и требуется более крупный радиатор.В этой статье представлена ​​простая схема усилителя, сделанная легко. Интегральные схемы усилителя TDA2822, используемые в музыкальных проигрывателях, портативных DVD и других устройствах воспроизведения аудио; мощность невелика, но вы можете удовлетворить требования слуха, а схема проста, хорошее качество звука, широкий диапазон значений напряжения, такие как любительского производства. Маленький усилитель – лучший выбор.

Небольшой усилитель на микросхеме TDA2822. Включая регулятор громкости. Для питания идеально подходит блок питания на 12 вольт, который может быть источником с батареями или трансформатором.Нет необходимости использовать радиатор.

Схема усилителя звука в мосту (бридж) с использованием микросхемы tda2822 с регулятором громкости – 2 Вт

Схема монтажа схемы кликните для увеличения

Печатная плата усилителя tda2822

Усилитель Tda2822 Ic Pcb Усилитель Tda2822 Ic Pcb

Получайте новые сообщения по электронной почте:

Подписывайся

Следуйте за нами в социальных сетях

Для стерео версии настроены только две идентичные схемы и двойной потенциометр для регулировки громкости.

Перечень узлов для сборки усилителя tda2822

Компонент	Значение
C1	10 нФ
C2	100 нФ
C3	100 нФ
C4	110 мкФ / 16 В
C5	10 мкФ / 16 В
ENTRADA	Разъем аудиовхода
IC1	TDA2822
п1	50K – потенциометр
R1	10 К
R2	4.7
R3	4,7
SAIDA	Разъем аудиовыхода
VCC	Разъем питания

Загрузить PDF Зеркало

Купить комплекты TDA2822 на Aliexpress с бесплатной доставкой по Миру.

Теги Усилитель, усилитель tda, Аудио, Схемы, печатная плата, усилитель мощности, балансный усилитель tda2822, tda2822 datasheet, tda2822 дифференциальный усилитель, tda2822 ic, tda2822a, tda2822d, tda2822l, tda2822m, tda2822m amp-1, tda2822m усилитель

Предыдущая

Загрузить LM317 Calc LM317T toolkit бесплатно

TDA2005 – Схема усилителя мощности 20w Мостовой усилитель для автомобиля

Далее

.
