Производил Разданский завод “Двин”, Армения.
Выпуск с 1988 года. Трёхпрограммный приёмник проводного вещания ”Раздан-205” создан на базе серийного трёхпрограммного приёмника ”Раздан-201”. ”Раздан-205” это приёмник второй группы сложности.
Диапазон воспроизводимых звуковых частот:
по ВЧ каналам – 100-6300 Гц
по НЧ каналу – 100-10000 Гц
Чувствительность:
по ВЧ каналам – 0,25 В
по НЧ каналу – 19 В
Номинальная выходная мощность – 0,3 Вт
Напряжение питания – 220 В
Потребляемая мощность – 4 Вт
Габариты – 325х98х185 мм
Масса – 2,5 кг
Ценные радиодетали в радиоприёмнике “Раздан-205”
Конденсаторы:
Конденсаторы КТ трубчатые – 2,3 гр;
Конденсаторы К10-17 – 0,1 гр;
Конденсаторы КМ5 зелёная группа – 1,2 гр;
Конденсаторы КМ6 рыжая группа – 0,8 гр.
Транзисторы:
Транзисторы КТ315 – 0,8 гр.
Металлы:
Железо – 530 гр;
Алюминий – 53,9 гр;
Медь – 73,9 гр;
Посеребренка – 5,9 гр.
Содержание драгоценных металлов в радиоприёмнике “Раздан-205”
Золото : 0,023100 грамм;
Серебро : 0,254800 грамм;
Платина : 0 грамм;
МПГ : 0,005300 грамм.
Примечание : по справочнику: “Содержание драгоценных металлов в электротехнических изделиях, аппаратуре связи, контрольно-измерительных приборах, кабельной продукции, электронной и бытовой технике. Информационный справочник в шести частях. Часть 6. Электронная и бытовая техника. – 2-е изд., перераб. и доп. -М.: ООО “Связьоценка”, 2003″
Фотографии радиоприёмника “Раздан-205”
Схема электрическая, инструкция по эксплуатации
Схема электрическая принципиальная
Инструкция по эксплуатации
Поделиться ссылкой:
Понравилось это:
Нравится Загрузка…
ПохожееКак переделать старый приемник на fm диапазон
Несмотря на огромное количество FM радиоприёмников, встроенных почти всюду (магнитолы, музыкальные центры, ресиверы, мобильники), у людей всё ещё встречаются устройства, где имеется только советский УКВ диапазон 64-73 МГц.
Например, ставшие модными в последнеевремя ламповые радиолы и другая, высококласная отечественная техника, которая по техническим параметрам уделывает любого китайца. Именно для таких случаев и имеет смысл собрать простую приставку-конвертер, позволяющую без вмешательства в схему самого приёмника принимать диапазон 88-108 Мгц.Немного теории: чтобы перенести модулированный сигнал на другую частоту, нужен только генератор и аналоговый смеситель сигналов. Основано такое преобразование на известном эффекте перемножения двух радиочастот F1 и F2. В смесителе при этом возникают два побочных радиосигнала F1+F2 и F1-F2. Так вот этот конвертер и принимал и FM и УКВ станции одновременно.
Когда то, перестраивали наоборот импортные приемники с ФМ диапазоном на УКВ, и эта процедура немного попроще, там было достаточно изменить количество витков в двух катушках – входной и гетеродинный, то есть для перевода в УКВ добавить по два витка или перемотать с количеством витков на два больше не изменяя внутренний диаметр, а потом подстроить их сжимая или раздвигая витки укладая при этом границы диапазона и входной контур по наилутшему приему.
Но с нашими старыми радиоприемниками такое проделать не удается простыми методами, там конструкция немного другая и контура намного сложнее, там нужно кардинально менять индуктивности и емкостя, как входные так и гетеродинные. Да и ФМ диапазон значительно шире нашего УКВ, и впихнуть его в наш диапазон очень сложно, а в некоторых случаях невозможно. Нужно еще и конденсаторы “растяжки, стяжки” диапазонов подбирать.
Так что если не удается перестроить приемник на ФМ или не хватает навыков, то конечно лучше использовать конвертер. Один из самых удачных конвертеров который встречал и неоднократно делал – это конвертер на импортной микросхеме LA1185 . Конвертер на К174ПС1 на порядок хуже этой микросхемки, плюс LA1185 еще имеет УВЧ, что дает некоторое усиление входного сигнала, несколько децибел, но ощутимых.
Далее следует преобразователь частоты, состоящий из смесителя и гетеродина. А так же стабилизатор напряжения питания. Эта схема конвертера для приема на приемник с диапазоном 64-73 МГц сигналов диапазона 88-108 МГц, или наоборот, все зависит от расстановок контурных катушек. Кроме того, преобразование зависит от того какой используется кварцевый резонатор. Дело в том; что 88-108 МГц вдвое более протяженный чем 64-73 МГц. Поэтому принять весь диапазона 88-108 МГц на приемник с диапазоном 64-73 МГц не возможно. Но в случае обратного преобразования, весь диапазон 64-73 МГц принимается полностью приемником на 88-108 МГц.Если применить резонатор на 27 МГц, то прием будет возможен в пределах от 91 до 100 МГц. Чтобы принять остаток диапазона (100-108 МГц) нужно заменить резонатор на 35 МГц, тогда прием возможен в пределах части диапазона 99-108 МГц. Таким образом, для приема всего диапазона нужен переключатель резонаторов.
Если нужно выполнить преобразование в обратном направлении, то для приема частот диапазона 64-73 МГц достаточно одного кварца, на любую частоту в пределах 27-35 МГц.
При использовании резонатора на 27 МГц прием будет от 61 до 81 МГц, а при кварце на 35 МГц – от 53 до 73 МГц.
Сигнал от антенны поступает на входной контур L1-C2, который должен быть настроен на середину принимаемого диапазона. С этого контура сигнал поступает на вход УРЧ микросхемы. Контур L2-C6 такой же как и L1-C2, но это выходной контур, на который нагружен УРЧ. С него через С5 сигнал поступает на преобразователь. Частота гетеродина установлена кварцевым резонатором Q1. А контур L3-C7 на выходе смесителя преобразователя частоты. С него сигнал подают на антенный вход приемника. Этот контур должен быть настроен на середину рабочей части диапазона, в который происходит преобразование.
Катушки бескаркасные, с внутренним диаметром 4,5 мм. Намотаны медным проводом диаметром около 1 мм. По числу витков здесь катушки двух видов, – 6 и 4 витка. А то как они размещены по схеме зависит от направления преобразования. Налаживание заключается в настройке контуров изменяя индуктивность катушек путем сжатия – растягивания их витков.
Другие принципиальные схемы FM конвертеров
Следующая схема конвертера на 2-х транзисторах. КТ363 и КТ315. На фото написано, что КТ363 можно заменить и на КТ361. Данная схема подключается выходом на вход антенны приемника, а вход – на саму приёмную антенну.
1. ОПРЕДЕЛЯЕМ, КАК БУДЕМ ПЕРЕСТРАИВАТЬ ПРИЕМНИК.Итак, соблюдая разумную
осторожность вскрываем аппарат. Смотрим, к чему
подключена ручка настройки частоты. Это может
быть вариометр (металлическая, в несколько
сантиметров штуковина, обычно их две или одна
двойная, с продольными отверстиями, в которые
вдвигаются или выдвигаются пара сердечников.)
Этот вариант часто применялся раньше. Пока я не
буду писать о нем.() И это может быть –
пластмассовый кубик размером несколько
сантиметров (2…3). В нем живет несколько
конденсаторов, которые меняют свою емкость по
нашей прихоти. (Существует еще метод настройки
варикапами. При этом регулятор настройки очень
похож на регулятор громкости. Мне такой вариант
не встречался).
2. НАЙДЕМ ГЕТЕРОДИННУЮ КАТУШКУ И ПОДКЛЮЧЕННЫЕ К НЕЙ КОНДЕНСАТОРЫ.
Итак, у Вас КПЕ! Действуем дальше. Ищем вокруг
него медные катушки (желтые, коричневые спирали
из нескольких витков. Обычно они бывают не
ровные, а наперекосяк смятые и поваленные. И это
правильно, так их настраивают.). Мы можем увидеть
одну, две, три и более катушек. Не пугайтесь. Все
очень просто. Включаем ваш аппарат в разобранном
виде (не забудем подключить антенну подлиннее) и
настраиваем его на любую радиостанцию (лучше не
на самую громкую). После этого потрогаем
металлической отверткой или просто пальцем
(контакт необязателен, просто проведите
чем-нибудь рядом с катушкой. Реакция приемника
будет разной. Сигнал может стать громче или может
появиться помеха, но катушка, которую мы ищем
даст самый сильный эффект. Перед нами проскочит
сразу несколько станций и прием будет полностью
нарушен. Значит вот она какая ГЕТЕРОДИННАЯ
катушка. Частоту гетеродина определяет контур,
состоящий из этой самой катушки и включенных
параллельно ей конденсаторов.
Их несколько – один
из них находится в КПЕ и заведует перестройкой
частоты (мы ловим с его помощью разные станции),
второй тоже находится в кубике КПЕ, вернее на его
поверхности. Два или четыре небольших винтика на
задней поверхности КПЕ (обычно она обращена к
нам) это два или четыре подстроечных
конденсатора. Один из них используется для
подстройки гетеродина. Обычно эти конденсаторы
состоят из двух пластин, наезжающих друг на друга
при вращении винтика. Когда верхняя пластина
находится точно над нижней, то емкость максимальна .
Потрогайте эти винтики отверткой. Сместите их
туда-сюда на несколько (как можно меньше)
градусов. Можете маркером пометить их начальное
положение, чтобы застраховаться от
неприятностей. Какой из них влияет на настройку?
Нашли? Он и понадобится нам в ближайшем будущем.
3. ЕЩЕ РАЗ ОПРЕДЕЛИМСЯ, КУДА ПЕРЕСТРАИВАЕМСЯ И ДЕЙСТВУЕМ.
Какой диапазон есть в Вашем приемнике и какой
нужен. Понижаем частоту или повышаем? Чтобы
понизить частоту достаточно добавить 1.
..2 витка к
гетеродинной катушке. Как правило она содержит
5…10 витков. Возьмите кусочек голого луженого
провода (например вывод от какого-нибудь
длинноногого элемента) и поставьте небольшой
протез. После такого наращивания катушку надо
подстроить. Включаем приемник и ловим
какую-нибудь станцию. Нет станций? Чепуха,
возьмем антенну подлиннее и покрутим настройку.
Вот, что-то поймалось. Что это. Придется
подождать, когда скажут или взять другой
приемник и поймать то же самое. Смотрите, как
расположилась эта станция. На том ли конце
диапазона. Нужно сдвинуть еще ниже? Легко.
Сдвинем плотнее витки катушки. Снова поймаем эту
станцию. Теперь хорошо? Только ловит плохо
(антенна нужна длинная). Правильно. Теперь найдем
антенную катушку. Она где-то рядом. К ней
обязательно подходят провода от КПЕ. Попробуем
включив приемник вставить в неее или просто
поднести к ней какой-нибудь ферритовый сердечник
(можно взять дроссель ДМ, сняв с него обмотку).
Громкость приема увеличилась? Точно, это она.
Для
снижения частоты необходимо нарастить катушку
на 2…3 витка. Кусочек жесткого медного провода
подойдет. Можно просто заменить прежние катушки
на новые, содержащие на 20% больше витков. Витки
этих катушек не должны лежать плотно. Изменяя
растяжение катушки и искривляя ее мы меняем
индуктивность. Чем плотнее намотана катушка и
чем больше в ней витков, тем выше ее индуктивность
и ниже будет рабочий диапазон. Не забывайте, что
реальная индуктивность контура выше
индуктивности отдельно взятой катушки, так как
она суммируется с индуктивностью проводников,
которые составляют контур.
Для наилучшего приема радиосигнала наобходимо, чтобы разница в резонансных частотах гетеродинного и антенного контуров составляла 10,7 МГц – это частота фильтра промежуточной частоты. Это называется правильным сопряжением входного и гетеродинного контуров. Как его обеспечить? Читаем дальше.
НАСТРОЙКА (СОПРЯЖЕНИЕ) ВХОДНОГО И ГЕТЕРОДИННОГО КОНТУРОВ.
РИС.1.
Высокочастотная часть платы УКВ-FM
радиоприемника.
Хорошо видно, что подстроечный
конденсатор входного контура (CA-P) установлен в
положение минимальной емкости (в отличие от
гетеродинного подстроечного конденсатора CG-P).
Точность установки роторов подстроечных
конденсаторов 10 градусов.
Катушка гетеродина (LG) имеет большую прореху в намотке, которая снижает ее индуктивность. Эта прореха появилась в процессе настройки.
В верхней части фотографии видна еще одна катушка. Это входной антенный контур. Он широкополосный и не перестраивается. Телескопическая антенна подключена именно к этому контуру (через переходный конденсатор). Назначение этого контура – снять грубые помехи на частотах значительно ниже рабочих.
И ЕЩЕ ОДНО ДЕЙСТВИЕ, РАЗ УЖ МЫ УЖЕ ЗДЕСЬ.
Настройтесь на вашу любимую станцию, затем
укоротите антенну до минимума, когда уже
появляются помехи и подстройте фильтр ПЧ,
который вы глядит как металлический квадратик с
сиреневым кружком (в средней левой части фото).
Точная настройка этого контура очень важна для
чистого и громкого приема.
Точность установки
шлица 10 градусов.
1. Классический способ перестройки блока УКВ :
При этом пересчитываются элементы контуров для работы на новых частотах.
Следующий этап – это настройка блока – укладка диапазона и настройка чувствительности
не хуже, чем было в заводском исполнеии.
Этот вариант перестройки применяется когда блок УКВ перестраивается КПЕ или варикапами.
2. Имплантация блока FM 88-108 MHz .
Применяется когда оригинальный блок УКВ выполнен на вариометрах.
Перестроить вариометры для работы на новой частоте и сохраить при этом чувствительность,
и уложить диапазон 88-108 MHz практически невозможно. (Стоимость такой работы будет астрономическая!)
Это происходит потому, что УКВ диапазон имеет длину 8 MHz, а FM – 20 MHz .
Престройка с помощью конвертера
не применяется по причине разной длины длины диапазонов (при этом переносится только кусок диапазона длиной 8 MHz) и невозможности обеспечить приемлимую чувствительность.
Плюс ко всему этому на диапазоне появляется мёртвая точка. К тому же диапазон засоряется помехами.
Конечно, можно изготовить конвертер свободный от этих недостатков,
но мы опять сталкиваемся с высокой стоимостью такой работы.
Отдельно надо упомянуть о установке FM 88-108 MHz в аппараты вообще не имеющие УКВ диапазона.
Эти приёмники принимают в диапазонах СВ и ДВ. В этом случае из аппарата всё удаляется – остаётся только корпус и регулировки. (громкость, ручка настройки, фиксированные настройки, если имеются.)
В корпус устанавливается фактически новый приёмник. Всё управление происходит оригинальными регуляторами.
Попросили перетянуть советский блок УКВ-ИП-2А на ФМ диапазон….Выглядит он примерно так:
Потратив один выходной, я искал способ расширить перестройку этого блока на ВЕСЬ ФМ диапазон, не вытачивая более мощный латунный сердечник и не трогая контура. Отдам должное Советскому Ламповому Приборостроению, гетеродин сделан на совесть.
… игрался как с режимом лампы смесителя-гетеродина, так и с номиналами схемы его обвеса……частота немного менялась то в верх то в низ, НО!!! диапазон перестройки оставался неприклонным:)
Мне в голову пришла идея сделать сердечки вариометра двойными, приклеив к штатному латунному сердечнику ферритовую гантельку дросселя из компьютерного БП. Не долго думая порылся в закромах Родины и нашел пару дросселей подходящего размера, выглядят они вот так:
Когда клей засохнет (я клеил супер клеем) вкручиваем их на место, а пока сохнет клей, перейдем к “мат части” , т.е. к электрической и монтажным схемам этого укв блока.
Вот принципиальная схема:
Сами схемы привел только для наглядности, схемы в хорошем качестве, а так же описание самого УКВ блока можно скачать в МРБ (массовая радио библиотека) выпуск 0788 , перейдя по этой ссылочке: http://www.oldradioclub.ru/radio_book/mrb/0701-0800/mrb0788.djvu
Итак, приступим к издевательствам на платой (отдать должное, в ходе экпериментов ни одна дорожка не отлетела), и перепаиваиваем номиналы деталей, согласно этой набивке:
После того как заменены номиналы деталей и высохнет клей на сердечниках, собираем все это безобразие в кучу.
Ну а дальше предстоит процесс натройки блока, для этого подключают питание и сердечником гетеродина (в контуре где две катушки, на монтажной схеме он нижний) укладывают диапазон, у меня он получился с новыми сердечниками от 46 до 60 МГц, что в удвоении (смеситель смешивает 2ю гармонику гетеродина) перекрывает весь ФМ диапазон с запасом,а перемещая второй сердечник, добиваются наилучшего качества звучания.
Хочу предупредить сразу, поскольку шлици сердечников заклеены гантельками, вращать сердечники придется пальчиками за резьбовой пластиковый хвостовик, а так как блок регулируют во включенном состоянии, есть возможнось получить удар током, будьде осторожы!!!
Возможно, кому то будет интересно или пригодиться в дальнейшем, я расскажу, как я расчитал эту схему:
Номиналы конденсаторов С1,С2,С3 я просто уменьшил в 3 раза, чтобы перенести полосу УВЧ в ФМ диапазон (про это есть статья в РЛ 2000г и её можно найти в интернете). Таким же Макаром я уменьшил номиналы конденсаторов С6 и С7….а вот с конденсатором С8 пришлось повозиться, поскольку эта цепь из 3х конденсаторов балансирует мост УВЧ-Смеситель.
Итак, приступим к расчетам: чтобы узнать пропорции плеч моста, я взял старые “родные” номиналы и вспомнил школьный курс физики про соединение последовательных конденсаторов: С1 * С2 \ С1 + С2 .
Нас интересует отношение С6 + С7 к С7 +С8 , итак считаем 56 * 22 \ 56 + 22 = 1232 \ 78 = 15,7
вторая диагональ 22 * 3,9 \ 22 + 3,9 = 85,8 \ 25,9 = 3,3
а соотношение плеч 15,7 \ 3,3 = 4,75
а поскольку делитель С6 + С7 мы уменьшили в 3 раза, придется пересчитать и его.
18 * 7,5 \ 18 + 7,5 = 135 \ 25,5 = 5,29
ну и зная соотношение плеч получаем 2ю диагональ моста:
5,29 * 4,75 = 25,12
а поскольку ближайший конденсатор 24 пики, я его и поставил.
Удачных экспериментов!!!
Артем (UA3IRG)
Диапазон принимаемых волн УКВ… А хотелось бы FМ. В интернете есть статья из журнала, но там у автора диапазон составляет всего лишь 100-108 мгц, а хотелось бы полное перекрытие.
Рис.1 – статья из журнала.
Предлагаю свой вариант переcтройки на FM, диапазон 83-109 мгц. Согласование полное в диапазоне 87-108! По пунктам!
Выпаиваем С2 и С10
– выкручиваем латунный стержень из входной катушки L1,L2.
– выкручиваем ферритовый стержень из гетеродинной катушки L5,L6.
– вкручиваем латунный стержень в гетеродинную катушку.
– заменяем С4 и С5 во входном контуре на выпаянные ранее конденсаторы 7.5 пф.
Наладка:
Включаем приёмник
–
настраиваем гетеродин кручением латунного стержня. по частотометру
устанавливаем верхнюю частоту 119-120 мгц, нижнюю 92-94 мгц. Минимальный
диапазон перестройки должен быть 22.5 мгц для приёма в полосе 87.5-108
мгц. Т.е. при нашей промежуточной полосе 10.7 мгц, нижняя частота должна
быть не выше 98.2, а верхняя не ниже 118.7.
– настраиваем приёмник
на какую-нибудь не очень сильную станцию и подстраиваем контур смесителя
по наиболее чистому и не искажённому приёму.
– парафиним сердечники катушек.
– наслождаемся результатом.
Рис.2 – приёмник Ирень РП-401, фото с сайта rw6ase.narod.ru
Примечание: у меня была только плата от этого радиоприёмника, с неисправным УЗЧ (выгорели все транзисторы, кроме V4. Также потребовалась замена С33 – микрофонил и терял контакт. Была сожжена микросхема стабилизатор кр198нт4а – меняется на 3 транзистора кт368а. Без модификации схемы! Также видимо неисправна микросхема УПЧ к174ур3 – сильные искажения и низкая чуйка. Устраняется подпайко резистора 91 кОм с ноги 12 на землю. У меня есть также исправный Ирень рп-301, который также нужно перестроить. Предварительно я попробовал на этой плате. После перестройки -допишу статью по массовости результата:-)
Перестроил свой исправный Ирень по своей же инструкции. Диапазон получился аж 81 – 113 МГц. Тяжело настраивать. Добавил конденсатор на 5 пф в параллель гетеродиной катушке. В принципе можно было и оставить родной на 7.5 пф. Это не принципиально. Чуйка высокая. Диапазон получился 83-109 МГц. Приемник уверенно принимает на ремешок станции 1 кВт в 20 км от вышки. Слабые только, если ремешок в руке. Считаю свой вариант перестройки повторяемым и вполне предсказуемым.
Замечание, можно было бы и растянуть диапазон на всю шкалу, но резистор настройки имеет не линейную характеристику. А это значит, что в высокочастотной части настроить легче, а чем ниже частота тем быстрее меняется сопротивление при повороте. Так что запас по перекрытию снизу даже на руку. Кстати с завода мой образец ловил УКВ аж с 61 МГц.
Наблюдение и конструктивные предложения по доработке радиоприёмника: возможно это связано именно с тем, что я заменил микросхему – стабилизатор тремя кт368ам (первое, что попалось в руки и влезало выводами заместо выводов МС) уже при снижении питания на 0.5-1 вольт – уплывает частота. это заметно при высокой громкости. а при 7.5 вольтах так и вовсе верхняя частота приёма опускается до 103.0 мгц. В принципе сейчас продаётся куча мелких стабилизаторов в корпусе ТО-92 и было бы неплохо стабилизацию выполнять именно на нём для варикапов. напряжение 5-6 вольт. родной стабилизатор при этом убирать не надо, так как он питает ещё и транзистор в УПЧ.

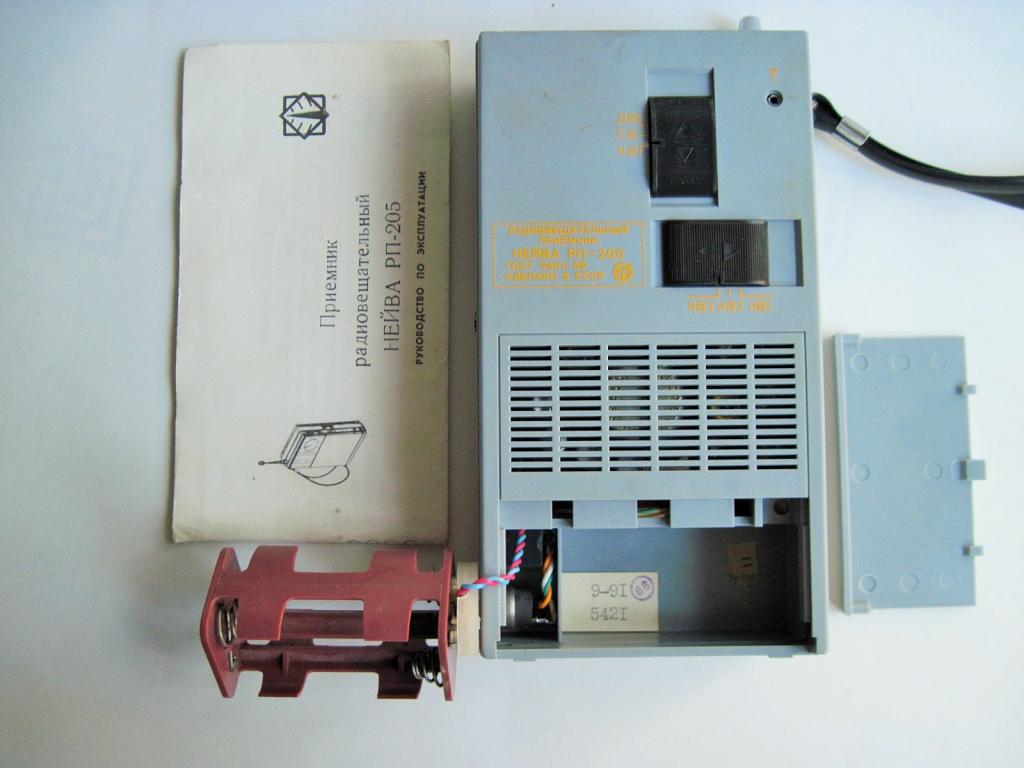

И да, так как родной корпус был утерян, а в наличии был ушатанный корпус от приёмника Нейва рп-205, то было принято решение использовать его. Вот, что получилось:
Рис.3 – Ирень в корпусе Нейва
Рис.4 – вид “франкенштеина” изнутри
Сегодня решил всё же поставить отдельный стабилизатор на 5 в Ирень. Взял L7805 со старого ТВ. В исправной Ирени стабилизатор тоже микросхема КРНТ она выдаёт 7.5 вольт. С подсаженной кроной до 7.5 вольт диапазон FM всё же перекрывается. В моей перепаханной плате, где я поставил транзисторы кт368 имеем всего 4 вольта и при этом диапазон тоже перекрывается, но при снижении ниже 8.5 в диапазон уплывает. Дополнительно поставил ещё 2 конденсатора 47 мкф на выход КРЕНки и 100 мкф в параллель питания. После этого приёмник уверенно работает даже при 6 вольтах и при большой громкости частота не плывёт. Тогда как у исправной Ирени изменение громкости приводит к изменению и частоты. Имея такой широкий диапазон перестройки можно поставить и стабилизатор на 4 вольта, всё равно удасться перекрыть 87.5-108 мгц. Однако практического смысла от этого мало – приёмник при 6 вольтах ловит слабо, а при 5 вольтах у него уже практически пропадает шум, появляются сильные искажения и приём возможен только самых мощных станций. Думаю, что я добился того, что хотел))
