Переключатель с трех мест схема: Проходной выключатель – схема подключения на 3 точки

Схема подключения проходного выключателя на 3 точки: схема коммутации

В длинных прихожих или коридорах часто устанавливают проходной выключатель – схема подключения на 3 точки обеспечивает равнозначность участков электроцепи. Пользователь может нажать любую клавишу, от которой освещение загорится или погаснет.

Содержание

1. Конструкция и особенности проходных выключателей
2. Нюансы выбора
3. Применение схемы
4. Подключение проходного выключателя из 3-х мест
5. Что нужно для реализации задачи
6. Принцип перекрестного отсоединителя
7. Монтажные работы
8. Двухклавишный
9. Трехклавишный
10. Ошибки подключения
11. Недостатки проходных выключателей

Конструкция и особенности проходных выключателей

Проходной двухклавишный выключатель

Внешней проходной прибор не отличается от стандартного. Разницу можно заметить только при осмотре изделия снизу – производители наносят на корпус треугольники, направленные по горизонтали вниз.

Второй вариант различия – 3 клеммы с медными контактами. Одна располагается сверху, а две – снизу. Также проходное устройство коммутируется через трехжильный кабель ВВГ-нг или NYM с сечением 1,5 мм2.

В зависимости от количества кнопок существуют двухклавишные, одноклавишные и трехклавишные модификации.

Разница между проходным и обычным выключателем

В сравнении с классическими двухполюсными моделями подключить проходник нужно по следующему принципу:

• последовательное подсоединение коммутаторов;
• фаза не размыкается, а переключается на вторую линию;
• контактов выхода больше, чем контактов входа.

Парные полюса коммутаторов располагаются друг против друга.

Нюансы выбора

Таблица степеней защиты

Перед покупкой проходного выключателя требуется учитывать:

• Способ крепления – зависит от типа проводки. Накладные устанавливаются на поверхность при помощи дюбель-саморезов. Встроенные – в подрозетниках на ножках-распорках.
• Степень защиты – для спальни или коридора подойдут модели с IP03, для ванной – с IP04- IP05, для улицы – с IP55.
• Тип контактных зажимов. Винтовые с прижимными пластинами отличаются надежностью. Безвинтовые пружинные проще в плане монтажа.
• Маркировка клемм – используются обозначения N (ноль), L (фаза) и земля (заземление). Буквами I и O маркируется положение кнопок при включении и выключении.

По типу управления проходники бывают клавишными, сенсорными, с ПДУ.

Применение схемы

В длинных коридорах часто применяют проходные выключатели

Проходные модели предназначаются для удобства подачи или удаления напряжения осветительных приборов из разных концов помещения. Чаще всего такую схему применяют:

• В длинном коридоре с выходами из разных комнат. На выходе ставят один переключатель, посередине – второй, в конце – третий.
• Во дворах загородных и частных домов, дач. Коммутационные устройства монтируются на выходе из дома и хозяйственных постройках.
• В многоквартирных трехэтажках. На первом этаже ставится прибор, чтобы выполнить включение. Отключить освещение можно на втором и третьем этажах.
• В детской комнате с несколькими кроватями. Решение предусматривает один прибор на входе и два рядом со спальными местами.
• Лестничные пролеты и площадки коттеджей за городом. Один девайс монтируется на начале лестницы, выключение осуществляется со второго этажа или около чердака.

При помощи проходного выключателя обеспечивается экономия электроэнергии.

Подключение проходного выключателя из 3-х мест

Для подключения цепи с тремя устройствами для каждой точки понадобится собственный коммутатор, реализующий управление освещением. Схема проходного выключателя с трех мест предусматривает установку проходного коммутатора на 4 контакта по центру. Крайние узлы будут работать по двум точкам, зависимым от положения проходника. Свет не будет загораться при разных положениях двух крайних выключателей.

Проходной прибор будет перенаправлять фазу от контакта вверху выключателя входа на нижний контакт выходного:

1. Кнопки направлены вниз – освещение не активно. Нажимаем коммутатор № 1 – фаза направляется по цепи по одной линии, лампочка загорается.
2. Гашение света от выключателя № 2. Кнопка нажимается вверх. Происходит размыкание линии, на входе отсутствует фаза.
3. Кнопка выключателя № 3 находится вверху. Замыкается цепь, загорается освещение. Для его отключения понадобится поменять положение коммутатора.

Особенность данной схемы – все действия выполняются только с концом фазы, что предотвращает замыкание. Монтаж системы выполняется из распредкороба или прямым соединением коммутирующих кабелей.

Прямое подключение поможет сэкономить провод.

Что нужно для реализации задачи

Клеммы для соединения проводов

При собственноручном выполнении работ по электромонтажу, стоит закупить:

• распределительный короб;
• источник света;
• 2 проходных выключателя;
• 1 перекрестный переключатель;
• 3 подрозетника;
• кабель с 2-мя, 3-мя и 4-мя жилами;
• самозажимные клеммники;
• маркер;
• цветная изолента либо термоусадка.

Для реализации задачи будут необходимы бокорезы, отвертки, ножик для зачистки изоляции с жил, мультиметр, приспособление для штробления.

Принцип перекрестного отсоединителя

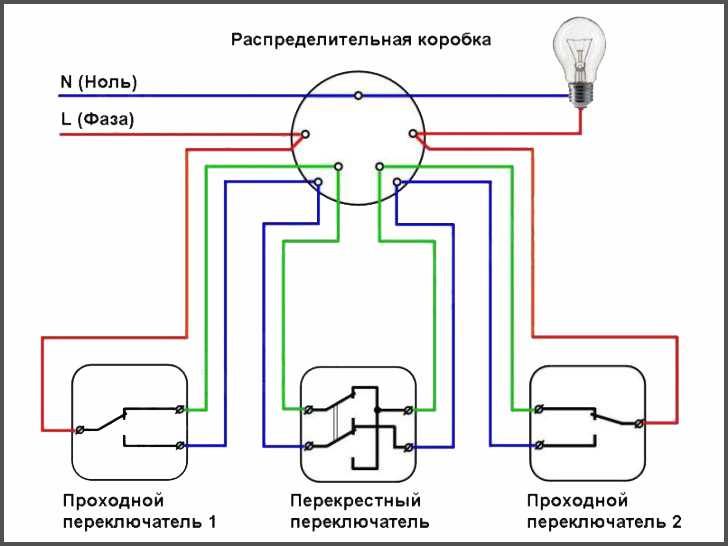

Схема трех проходных выключателей

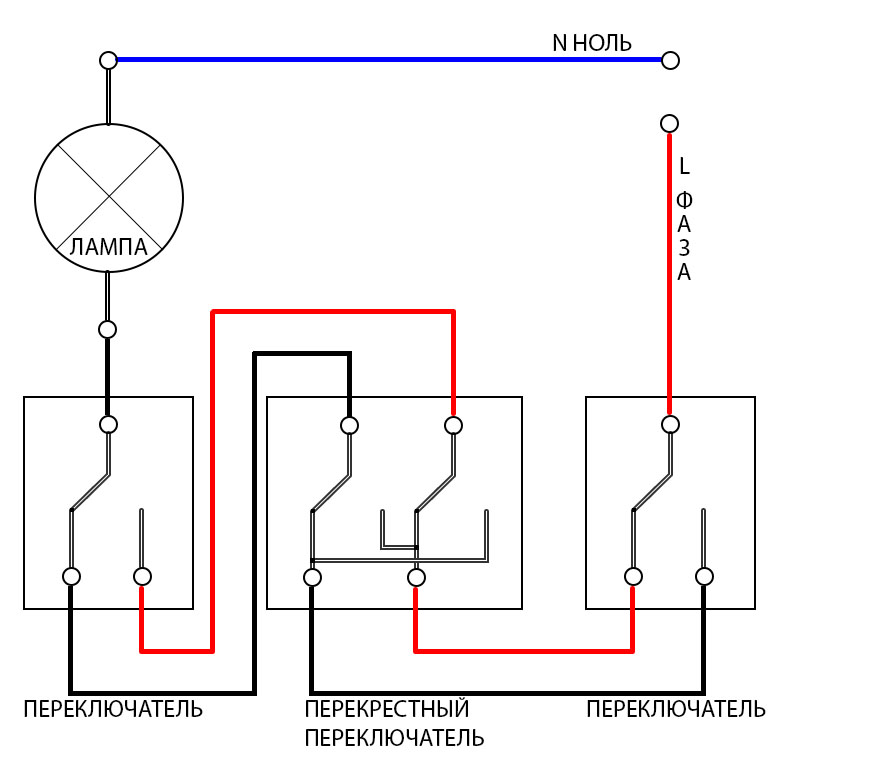

Для схемы подключения освещения с 3 мест часто используется перекрестный выключатель. Он похож на одноклавишный прибор внешне, но внутри находятся 4 клеммы. Перекрестным прибор называется по причине переключения им двух электролиний.

Отсоединитель обеспечивает единовременное разъединения выключателей № 1 и № 2. Соединение узлов также осуществляется синхронно. Лампочка загорается и отключается по перемещению контактов.

При организации большего числа точек осложняется процесс подключения деталей внутри распределительного короба.

Монтажные работы

Монтаж проходных выключателей

Монтаж системы освещения производятся по такому алгоритму:

1. Поиск на проходнике точки общей клеммы.
2. Подсоединение на первый выключатель рядом с распредкоробом фазы.
3. Крепление фазы на общую клеммы оранжевым или красным кабелем.
4. Соединение на выходных внутренних клеммах проходного прибора 2-х оставшихся проводников.
5. Подкидывание на второй выключатель провода и крепеж согласно цветовому маркеру.
6. Подключение внутри короба оранжевого/красного проводника от выключателя № 2 на фазу лампочки.
7. Подключение внутри распредкороба согласно цветовому обозначению 2-х свободных проводов на жилу выключателя № 1.

В конце нейтраль и заземление подсоединяются внутри короба к аналогичным проводам, заведенным на осветительное устройство.

Двухклавишный

Контакты двухклавишного проходника

Для управления работой источников света с двух точек применяется двухклавишный проходник с 6-ю контактами. Установка проходного выключателя происходит так:

1. Обнаружение общих контактов.
2. Подача провода фазы на вход выключателей № 1 и № 2.
3. Подключение остальных входов выключателем к концам ламп № 1 и№ 2.
4. Подсоединение свободных концов ламп на кабель нейтрали.
5. Подкидывание 2-х выходов выключателя № 1 на выходы выключателя № 2.
6. Аналогичное крепление оставшихся выходов.

При использовании двух двухклавишников увеличивается длина проводов.

Трехклавишный

Трехклавишный прибор по типу подключения схож с двухклавишным. Разница в том, что понадобится добавить четвертый провод. По одному кабелю фаза подается на выключатель, по трем – идет на нагрузку. Монтаж производится следующим образом:

1. Находят клеммы подключения фазных жил на боковых частях блока контактов.
2. Подключают фазный кабель № 1 со стороны одной клеммы.
3. Подсоединяют остальные три фазных провода на три клеммы.
4. Заводят фазу № 1 в распредкороб и соединяют с проводом кабеля, ведущего к выключателю.
5. На входе фазу заводят на нижний входной контакт.
6. С трех выходных контактов выключателя вверху отводят три фазных кабеля в распредкороб и соединяют их с проводами, ведущими к потолку.
7. На потолке провода фазы подкидываются на выводы светильников.

Нейтраль нужно завести в распредкороб и соединить с проводом, направленным к потолку. Там ноль необходимо подсоединить на синюю точку выводов светильников для формирования общего вывода.

Ошибки подключения

Параллельное подключение является ошибкой

При самостоятельной коммутации начинающие электрики и домашние мастера часто допускают ряд ошибок:

1. Неправильное соединение фазы с нулем. Проходной выключатель разрывает только фазу. Неправильную схему без затрагивания проводки проходного выключателя, управляемого с 3 мест, исправляют путем перекоммутации проводов в распредкоробе.
2. Нарушение последовательности фазы и нуля. О проблеме сигнализируют нерабочие в одном положении выключатели.
3. Двухклавишник установлен правильно, но не работает. По ошибке был приобретен стандартный переключатель, который при наличии чека заменят в магазине.
4. Подключение линии на провод с неправильным сечением. Четвертая жила кабеля имеет диаметр, на 1/3 меньше, чем у остальных. Она не подсоединяется к фазе, а только на контур заземления.
5. Параллельное подключение. При организации промежуточного управления применяют только последовательную схему с пропусканием одной и той же фазы.

При нарушении правил подключения существуют риски ударов тока при замене лампочки, может возникнуть короткое замыкание выключателя. Также выгорает проводка и ломается проходник.

Одним из минусов проходных выключателей является необходимость штробления стен под них

Организация электролинии с проходным выключателем имеет несколько минусов:

• затраты времени и сил на штробление стены при скрытой проводке;
• необходимость подключения пульта ДУ через обычную клавишу для моделей с датчиками движения;
• нерентабельность для квартиры из-за штроб под кабель и установки дин-рейки;
• сложности с определением клемм;
• отсутствие четкости положений «ВКЛ» и «ВЫКЛ».

Эксперты отмечают, что устройства больше подходят для загородных коттеджей, дач, частного сектора, чем для квартиры.

Проходной выключатель удобно использовать в помещениях с несколькими группами осветительных приборов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. В настоящее время схема проходного переключателя света, управляемая с трех мест, не привязывается к планировке жилого объекта.

Схема подключения проходного выключателя с 3х мест

Содержание

Зачем нужны проходные выключатели

Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты.

Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

1. Клавишные.
2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

Проходной выключатель схема

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

• кабель питания с автомата освещения распредщитка

• кабель на переключатель №1

• кабель на переключатель №2

• кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

• белый(серый) — фаза

• синий — ноль

• желто зеленый — земля

или второй вариант:

• белый (серый)

• коричневый

• черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи «Цветовая маркировка проводов. ГОСТы и правила.»

1. Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
2. Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
3. Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

• Фаза с автомата должна приходить на общий проводник первого выключателя
• Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
• Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
• Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Для создания схемы применяют два и более проходных выключателя. Схема может включать любое количество проходных устройств, но увеличение их числа будет серьезно усложнять работу — необходимо четко знать порядок расположения кабелей и соединений в коробке.

Конструкция и особенности проходных выключателей

Внешней проходной прибор не отличается от стандартного. Разницу можно заметить только при осмотре изделия снизу – производители наносят на корпус треугольники, направленные по горизонтали вниз. Второй вариант различия – 3 клеммы с медными контактами. Одна располагается сверху, а две – снизу. Также проходное устройство коммутируется через трехжильный кабель ВВГ-нг или NYM с сечением 1,5 мм².

В зависимости от количества кнопок существуют двухклавишные, одноклавишные и трехклавишные модификации.

Разница между проходным и обычным выключателем.

В сравнении с классическими двухполюсными моделями подключить проходник нужно по следующему принципу:

• последовательное подсоединение коммутаторов;
• фаза не размыкается, а переключается на вторую линию;
• контактов выхода больше, чем контактов входа.

Парные полюса коммутаторов располагаются друг против друга.

Нюансы выбора

Перед покупкой проходного выключателя требуется учитывать:

• Способ крепления – зависит от типа проводки. Накладные устанавливаются на поверхность при помощи дюбель-саморезов. Встроенные – в подрозетниках на ножках-распорках.
• Степень защиты – для спальни или коридора подойдут модели с IP03, для ванной – с IP04- IP05, для улицы – с IP55.
• Тип контактных зажимов. Винтовые с прижимными пластинами отличаются надежностью. Безвинтовые пружинные проще в плане монтажа.
• Маркировка клемм – используются обозначения N (ноль), L (фаза) и земля (заземление). Буквами I и O маркируется положение кнопок при включении и выключении.

По типу управления проходники бывают клавишными, сенсорными, с ПДУ.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

• ищите общую клемму

• подключаете на нее фазный проводник, который будет идти на лампочку

• на оставшиеся подсоединяете две другие жилы

Перекидные выключатели — схема управления освещением из 3-х мест

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Однако выключатель с тремя клеммами здесь уже не подойдет. Так как соединяемых проводов в распредкоробке будет четыре.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход (ориентируйтесь по стрелочкам), а те что уходят на второй — к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте — возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Применение схемы

В длинных коридорах часто применяют проходные выключатели. Проходные модели предназначаются для удобства подачи или удаления напряжения осветительных приборов из разных концов помещения. Чаще всего такую схему применяют:

• В длинном коридоре с выходами из разных комнат. На выходе ставят один переключатель, посередине – второй, в конце – третий.
• Во дворах загородных и частных домов, дач. Коммутационные устройства монтируются на выходе из дома и хозяйственных постройках.
• В многоквартирных трехэтажках. На первом этаже ставится прибор, чтобы выполнить включение. Отключить освещение можно на втором и третьем этажах.
• В детской комнате с несколькими кроватями. Решение предусматривает один прибор на входе и два рядом со спальными местами.
• Лестничные пролеты и площадки коттеджей за городом. Один девайс монтируется на начале лестницы, выключение осуществляется со второго этажа или около чердака.

При помощи проходного выключателя обеспечивается экономия электроэнергии.

Одним из минусов проходных выключателей является необходимость штробления стен под них. Организация электролинии с проходным выключателем имеет несколько минусов:

• затраты времени и сил на штробление стены при скрытой проводке;
• необходимость подключения пульта ДУ через обычную клавишу для моделей с датчиками движения;
• нерентабельность для квартиры из-за штроб под кабель и установки дин-рейки;
• сложности с определением клемм;
• отсутствие четкости положений «ВКЛ» и «ВЫКЛ».

Эксперты отмечают, что устройства больше подходят для загородных коттеджей, дач, частного сектора, чем для квартиры.

Проходной выключатель удобно использовать в помещениях с несколькими группами осветительных приборов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. В настоящее время схема проходного переключателя света, управляемая с трех мест, не привязывается к планировке жилого объекта.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

Запомните, что на разных выключателях общий контакт может быть где угодно!

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода. Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Использование схем с тремя выключателями

Переключающий механизм в проходных выключателях расположен по центру контактов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. При такой организации питания, одинаковые устройства не подойдут. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Полезное видео Выключатель с трех мест — современное решение управление светом Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Многие начинающие электрики не профессиональные путают эти понятия, и пытаются организовать проходную схему на трехклавишнике. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус. Речь идет о длинных коридорах, лестницах, подвальных помещениях.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. Трехклавишный проходной выключатель Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Если вам нужна схема подключения проходного выключателя с двух мест , смотрите ее в данной статье.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. В нем присутствует и вход, и выход в количестве 2. А между тем у крестового выключателя схема и механизм переключения совсем иной. По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Аналогичное крепление оставшихся выходов. А два других установлены на каких-то дворовых постройках гараж, сарай, дойдя до которых можно отключить освещение. В быту используются не только понижающие, но и повышающие трансформаторы. В многоквартирных домах на три этажа.

Пример работы освещения

1. При включении клавиши №1, лампа горит, электричество идет по фазному проводу и обозначается буквой L, а ход тока показывает красная линия.
2. Обратное нажатие клавиши, свет гаснет.
3. Переключаем переходной отсоединитель, лампа загорается.
4. Нажимаем клавишу снова лампа выключается.
5. При включении устройства №3 лампа горит.
6. Повторное нажатие приводит к выключению светильника.

Рекомендация: при необходимости увеличить количество мест управления светильником добавляется желаемое количество перекрестных выключателей между лестничными.

Необходимое оборудование и материалы

• Выключатели
• Монтажная коробка
• Электроизоляционная лента
• Клеммы
• Отвертки крестовые и обычные
• Нож для монтажа
• Бокорезы
• Плоскогубцы
• Ключи гаечные
• Электрокабель

Если в помещение уже проведена проводка, и нужно установить дублирующие выключатели, тогда нужно сделать штробы или открытый монтаж кабелей. Для того чтобы сделать штробы понадобиться перфоратор и штроборез. Еще нужен алебастр. Он будет крепить гофтрубу. В случае открытого монтажа необходима распределительная коробка, с помощью гофтрубы она крепится на стену.

Пошаговая инструкция монтажа

1. Отсоединить электроэнергию в помещении.
2. Определить, где находятся провода, дабы не повредить их.
3. Обозначить будущее месторасположение распределительной коробки.
4. Установить монтажную коробку.
5. Прокладка электрокабелей. Лучше взять 3-х или 4-х жильный кабель. Для перекидных устройств нужен трехжильный. С помощью одной жилы будет подключаться подача фазы или лампа. Две жилы соединяются с промежуточными проводами. Для перекрестного устройства нужен четырех жильный кабель — по две жилы на каждый выключатель. Две будут вести к первому, а остальные две ко второму.

Концы всех кабелей ведутся в монтажную коробку и соединяются клеммами. А ноль идет к светильнику. Для оборудования проходного выключателя с управлением с 3х мест необходимо иметь навыки и точную схему подключения. Ее наличие дает возможность провести правильную и качественную систему освещения. А на ее основе с легкостью можно создавать более сложные схемы иллюминаций.

Видеоинструкция — Подключение проходного выключателя и управление освещением из 3х мест

Источники

• https://220.guru/electroprovodka/rozetki-vyklyuchateli/sxema-podklyucheniya-proxodnogo-vyklyuchatelya-s-3x-mest.html
• https://elektrika.expert/vykljuchateli/vykljuchatel-s-treh-mest.html
• https://domikelectrica.ru/kak-pravilno-podklyuchit-2-proxodnyx-vyklyuchatelya/
• https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-proxodnoj-vyklyuchatel-na-tri-tochki/
• https://tokzamer. ru/bez-rubriki/prohodnoj-vykljuchatel-na-3-tochki-shema-podkljucheniya
• https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/shema-podklyucheniya-prohodnogo-vyklyuchatelya-s-3h-mest.html

Установка трехпозиционного переключателя со схемами подключения

Уровень сложности: Продвинутый
Трехпозиционные выключатели управляют освещением и розетками с двух точек: например, свет в коридоре, которым можно управлять с первого и второго этажа пол. Или свет в гараже, который можно включать/выключать из гаража, кухни или кладовой и т. д. Что нужно для установки выключателя света:

• Трехпозиционный выключатель
• Тройной кабель с другим проводом заземления (всего четыре)
• Соединительные винты
• Провод №12
• Пассатижи или ножовка по металлу
• Острый нож или инструмент для продольной резки
• Инструмент для зачистки проводов
• Фиксатор руки
• Электродрель с длинным шнеком
• Моток проволоки электрика
• Винты заземления
• Черная лента

Для трехходовых переключателей требуется трехжильный кабель: силовой провод, нулевой провод и ходовой провод или провод переключателя.

Кабель также должен иметь заземляющий провод, или всего четыре провода в кабеле. В системе также требуются трехпозиционные переключатели. Переключатели стали шире. чем обычные однополюсные выключатели, и у них есть три клеммных винта сбоку (иногда сзади) корпуса переключателя. Два терминала будут с одной стороны корпуса переключателя; один терминал с другой стороны.

Четырехпозиционные переключатели имеют четыре клеммы. Этот переключатель работает в сочетании с двумя трехпозиционными переключателями для управления подачей электроэнергии на освещение и розетки. из трех мест. Все четыре клеммы окрашены в латунный цвет. Они поддерживают горячие проводники (путевые провода), которые принимают и передают электричество. от каждого трехпозиционного переключателя. Тумблер на четырехпозиционном переключателе НЕ помечен как «ВЫКЛ» и «ВКЛ». Эти маркировки — единственный способ определить разницу между ним и двухполюсным выключателем с надписью «ВЫКЛ» и «ВКЛ».

Провод №12 целесообразно использовать для жилой, внутренней проводки. Провод №14 допустим, если цепь защищена на 15 ампер. (канадский код требует использования провода #14 для внутреннего применения.)

Предупреждение: Местные и провинциальные нормы и правила следует проверить перед началом любого проекта по подключению. Согласно большинству норм, все проводные соединения должны быть размещены внутри выключатель, розетка или распределительная коробка. Если провода, идущие к выключателям и светильникам, будут подвергаться воздействию влаги, используйте провода, предназначенные для влажных помещений. места. Перед началом работ обязательно получите все необходимые разрешения на электроснабжение.

ОЦЕНКА НЕОБХОДИМОГО ПРОВОДА
Информация и иллюстрации основаны на использовании неметаллического кабеля с оболочкой (часто называемого торговой маркой Romex). Для расчета необходимых материалов, измерьте расстояние между новым выключателем и источником питания. Добавляйте дополнительный фут для каждого соединения, которое вы делаете вдоль линии. Затем, чтобы обеспечить допустимая погрешность, добавьте еще 20%. Например, если вы измеряете 12 футов кабеля между новым выключателем и существующим устройством, добавьте еще 2 фута для двух соединений, в результате чего всего 14 футов. Затем добавьте 20%, около 3 футов, к общей сумме. Для выполнения этой работы вам понадобится 17 футов кабеля.

РАБОТА С ПРОВОДОМ
Для соединения провод должен быть протянут через коробки не менее чем на 6 дюймов, обрезан, а затем очищен от изоляции. Вот процедура, которой нужно следовать:

1. Отрежьте кабель до нужной длины, используя плоскогубцы или ножовку.
2. С помощью острого ножа или инструмента для продольной резки разрежьте внешнюю оболочку, стараясь не повредить изоляцию, покрывающую жилы внутри кабеля. Если возможно, положите кабель на плоскую твердую поверхность, чтобы правильно разрезать его. Вы также можете использовать кабельный рыхлитель.
3. Отогните обшивку и подровняйте ее.
4. С помощью инструмента для зачистки проводов поместите одиночные провода в канавку соответствующего размера в рукоятке (12 для провода калибра № 12). Поверните съемник или поверните его на 360 градусов, соскальзывание изоляции с провода по мере того, как он отрывается под режущими лезвиями. Снимите от 3/4 до 1 дюйма изоляции.
5. Соедините провода вместе и наденьте на них разъем для проводов.


ДОБАВЛЕНИЕ НОВОЙ ПРОВОДКИ
Это включает протягивание проводов через стойки и стропила в задней части стенового покрытия (штукатурка, гипсокартон и т. д.). Вам понадобится ручная скоба, дрель с длинной насадкой для электрика, моток проволоки для электрика и много терпения.

В проводке трехпозиционных выключателей провод питания подключается к ОБЩЕЙ клемме, обычно помеченной «СОМ». Расположение этой общей клеммы может быть разным. по данным производителя переключателя. Проверьте переключатель. Общая клемма без маркировки может быть окрашена в черный или латунный цвет.

На следующих рисунках проследите пальцем или карандашом каждый провод до его вывода на приспособлении. Таким образом, вы убедитесь, что все соединения сделано правильно.

Обратите внимание, что оттенки проводов на иллюстрациях соответствуют фактическим цветам. См. цветовую маркировку на каждом рисунке.

Осторожно: При работе с электричеством всегда отключайте питание на главном сервисном щите (предохранитель или автоматический выключатель) перед началом работы. Убедитесь, что схема полностью мертва!

Опция 1. Светильник, управляемый двумя выключателями: питание через распределительную коробку Два трехпозиционных выключателя управляют одним светом, при этом электроэнергия, поступающая через первый выключатель, поступает на второй выключатель, а затем на Светильник. Заземляющий провод проходит через обе распределительные коробки и короб потолочного освещения и подключается ко всем узлам, кроме света, с косичкой (короткий кусок провода) и разъемом для проводов. Горячий провод на рисунке черный и подключен к клемме COM. Нейтральный провод белый. Проведите пальцем по каждому из них до его вывода на светильнике, чтобы обеспечить правильное подключение. Некоторые светильники с цепной тягой иметь заземление. (Нажмите на изображение или здесь, чтобы увеличить/распечатать диаграмму)

Вариант 2. Светильник, управляемый двумя выключателями: питание через свет Два трехпозиционных выключателя управляют одним светом с помощью электроэнергии, поступающей через свет по двухпроводному кабелю. Чтобы закодировать белый провод, который используется в качестве силового провода от светильника через выключатели, провод в коробках обмотан черной изолентой. Этот Кстати, если вы или кто-то другой пойдете в бокс на ремонт, то белый провод, заклеенный черной изолентой, будет указывать на горячий провод. Даже если заклеить черным скотчем, белый провод ни в коем случае нельзя использовать для подачи питания на клемму прибора. Красный провод (переключатель) проходит только между двумя переключателями, а не светом. Обратите внимание на соединения заземляющего провода. (Нажмите на изображение или здесь, чтобы увеличить схему)

Опция 3. Светильник между двумя трехпозиционными выключателями: сквозной выключатель Свет управляется двумя трехпозиционными выключателями, при этом свет проходит между выключателями, а питание сначала проходит через выключатель, а затем к светильнику, и на второй трехпозиционный переключатель. Заземляющий провод соединен с проводным разъемом на распределительных коробках и потолочной коробке. Винты заземления часто обставлены ящиками и зелены. Подсказка: путевой провод проходит через потолочный светильник, а белый провод заклеен черной лентой между светильником и вторым выключателем. (Нажмите на изображение или здесь, чтобы увеличить/распечатать схему)

Опция 4. Светильник между двумя выключателями: Power Through Light Этот светильник находится между выключателями с источником питания от света. Для этого соединения используется трехжильный кабель с заземляющим проводом. Сила направляется сначала через короб светового потолка, а затем поступает к выключателям. Совет: Белый нулевой провод от источника питания подключается напрямую к светильнику. Черный или горячий провод направляется к выключателю, а затем возвращается через соединения через белый провод, обмотанный черной изолентой, чтобы указать, что он горячий. дорожные провода подключены в коробке с приспособлениями. (Нажмите на изображение или здесь, чтобы увеличить/распечатать схему)

Опция 5. Концевые огни, управляемые двумя трехпозиционными переключателями Эти концевые фары управляются двумя трехпозиционными переключателями с двухпроводным кабелем питания, поступающим через первый трехпозиционный переключатель. Совет: Белый или нейтральный провод полностью проходит через соединительную систему с косичками на обоих выключателях и первом световом коробе. Только двухжильный кабель с заземлением нужен для коробок на фонарях. Коммутационные провода (красные) соединяют трехпозиционные переключатели, не проходя дальше. система (Нажмите Изображение или здесь, чтобы увеличить/распечатать схему)

Опция 6. Два трехпозиционных переключателя управляют двумя источниками света: питание через свет Концевые светильники управляются двумя трехпозиционными переключателями, при этом питание направляется через световые короба по двухпроводному кабелю к двум переключателям. Совет: Посмотрите, как подключено питание на фонарях: Белый провод, обмотанный черной изолентой, от ближайшего выключателя к контактному проводу, соединяющему второй или концевой свет, затем косичкой к латунному зажиму крепления. Вся проволока утилизируется таким образом без отходов. Оба белых провода заклеены черным скотчем а путевой провод (обычно красный) указывает на горячие провода, если выключатели / фонари переделываются. (Нажмите Изображение или здесь, чтобы увеличить/распечатать диаграмму)

Опция 7. Две лампочки между двумя трехпозиционными выключателями: питание через выключатель Эти лампочки между выключателями питаются от выключателя. Второй выключатель является концевым или конечным выключателем. Оба трехпроводные и двухжильный кабель с заземлением. Совет: дорожный провод подсоединяется к световым потолочным коробкам, а отрезок нейтрального провода обмотан черной лентой, чтобы обозначить горячий провод. Земля провод с косичками на всем протяжении. Нейтральный провод обходит первый трехпозиционный переключатель. Используйте двойное кабельное соединение между светильниками для подключения нескольких проводов (Нажмите на изображение или здесь, чтобы увеличить/распечатать схему)

Опция 8. Концевые выключатели: питание через свет Питание от светильников к трехходовым выключателям осуществляется по двухпроводному кабелю и заземлению между световыми коробами и трехпроводному кабелю и заземлению на переключателях. Белый или нейтральный провод, обмотанный черной изоляционной лентой, используется в качестве черного силового провода для выполнения соединений повсюду. Заземляющие провода имеют косички к коробкам светильников и к клеммам распределительной коробки. Выключатели включают обе лампочки, но проводка гарантирует, что если одна лампочка перегорит вне, другой все еще будет работать. (Щелкните изображение или здесь, чтобы увеличить/распечатать диаграмму)

2004 Интернет-каталог товаров для дома Все права защищены

Примечание. На содержание этой статьи распространяется наш отказ от ответственности.



4-позиционные переключатели — объяснение со схемой подключения

Поделись, пожалуйста!

• Facebook
• Твиттер

*Этот пост может содержать партнерские ссылки, что означает, что я могу получать комиссионные, если вы решите совершить покупку по предоставленным мной ссылкам (без дополнительной оплаты для вас). Как партнер Amazon, я зарабатываю на соответствующих покупках. Пожалуйста, прочтите мой отказ от ответственности для получения дополнительной информации.

Если вы хотите построить дом, офисное помещение или просто изучаете электричество, вы попали по адресу! В большинстве зданий, чтобы быть «закодированным», на входе в каждую комнату должен быть выключатель на основной свет. Это хороший повод узнать больше о четырехпозиционных переключателях.

Что такое четырехпозиционный переключатель? Четырехпозиционные переключатели — это переключатели, которые используются для управления освещением. Этот конкретный переключатель будет управлять освещением из трех или более мест. Каждый четырехпозиционный переключатель сопровождается трехпозиционными переключателями по обе стороны от него. На них нет этикетки включения/выключения, и часто бывает сложно устранить неполадки из-за их проводки.

Хотя четырехпозиционные переключатели довольно распространены, есть несколько различных типов переключателей, которые могут быть полезны для вашего проекта или знаний. Также важно отметить, что напряжение играет важную роль, когда вы меняете переключатели или планируете строительство. Эта статья расскажет вам не только о различных переключателях, но и о различном напряжении.

Содержание

Когда следует использовать 4-позиционный переключатель

По мере того, как открытые планировки становятся все более и более популярными, возрастает потребность в дополнительных выключателях света. Видите ли, чем больше пространство, тем больше вероятность того, что вам понадобится удобство включения света со всех точек входа.

В более мелких и старых постройках комнаты разделены на отсеки, поэтому в каждой комнате есть одно естественное место для выключателя у двери. В больших комнатах, таких как гостиная, можно использовать трехпозиционный переключатель для управления освещением в двух точках.

3 Возможные места для выключателя света

Когда у вас гораздо большая комната, четырехпозиционный выключатель становится более целесообразным. На этом стоковом изображении выше, например, я вижу три места, где мне бы легко понадобился выключатель для этой комнаты.

1. Возле раздвижной стеклянной двери или хотя бы той стены через холл от нее.
2. У основания лестницы, чтобы я мог включать и выключать свет, когда спускаюсь.
3. Позади фотографа там, где может быть входная дверь или другой вход.

Вуаля, вот и все, три переключателя для управления одним светом.

Проводка четырехпозиционного переключателя

Этот тип переключателя будет иметь четыре различных клеммы. Каждый терминал будет сопровождать две пары путешественников; один набор обычно будет черным, а другой – латунным.

Как упоминалось ранее, каждый четырехпозиционный переключатель также будет иметь два трехпозиционных переключателя на каждом конце, поэтому четырехпозиционный переключатель будет находиться посередине.

Если вы хотите подключить четырехпозиционный переключатель самостоятельно, выполните следующие действия:

1. Латунные контактные группы первого трехпозиционного переключателя подключаются к одной паре контактных групп второго переключателя, принадлежащего четырехпозиционному переключателю. переключатель (это может быть черный или латунный бегунок).
2. Какую бы пару контактов четырехпозиционного переключателя вы не подключили, теперь она будет подключаться к одной паре контактов третьего (принадлежащего четырехпозиционному переключателю) контакта.
3. Другая пара ползунков третьего переключателя соединится с одной парой ползунка четвертого переключателя, которая будет принадлежать второму переключателю третьего направления.
4. Общая клемма четвертого выключателя, которая подключена к трехпозиционному выключателю, будет подключаться к фонарям.

Схема подключения

Для визуализации этих шагов обратитесь к схемам на этом веб-сайте. На этой странице вы найдете эти шаги, а также увидите чертежи каждого переключателя и способы подключения.

Это может быть особенно полезно для читателей, которые лучше усваивают информацию визуально, или для тех, кто делает это впервые и не знаком с расположением переключателей.

В чем разница?

Четырехпозиционный переключатель отличается от других типов переключателей несколькими особенностями. Во-первых, двухполюсный переключатель. Этот переключатель будет очень похож на четырехпозиционный переключатель; однако у него есть метка включения / выключения, а у четырехпозиционного переключателя – нет.

Двухполюсные выключатели по-прежнему являются четырехпозиционными, поскольку они представляют собой два однополюсных переключателя, соединенных вместе. В этой системе два отдельных контура управляются одним переключателем.

Трехпозиционные переключатели в первую очередь отличаются от четырехпозиционных тем, что они имеют три клеммы вместо четырех. Они будут управлять светом из двух или трех мест выключателя, например, вверху и внизу лестничной клетки или в конце коридора.

Зачем использовать 208В вместо 240В?

Использование слишком высокого напряжения для вашего помещения приведет к задержке ваших приборов и освещения. Например, если вы используете 240 В, вместо того, чтобы использовать систему 208 В, ваш дом, вероятно, будет нагреваться дольше, вашей духовке потребуется больше времени для предварительного нагрева, а ваши циклы на вашей сушилке будут дольше. Элементы E будут производить на 33% больше тепла, чем они рассчитаны.

Точно так же, если вы используете систему на 208 В, когда ваше помещение рассчитано на 240 В, вы будете получать на 25% меньше тепла от ваших приборов и элементов, чем если бы вы использовали правильное напряжение (источник).

Однако, если вы не сопоставите свои системы, это сократит срок службы ваших приборов. Кроме того, это может привести к пожару, если ваши приборы работают при более высоких температурах, чем они рассчитаны. Это более вероятно в случае с вашей сушилкой.

Самое важное, что нужно учитывать перед использованием определенного напряжения, это то, на что рассчитано ваше пространство и электроприборы. Если вы не используете надлежащее напряжение, вы подвергаете риску жизнь ваших приборов и себя.

Для тех, кто более разбирается в электричестве, главное отличие 208в от 240в – система фаз.

• 208 В — это напряжение будет работать в трехфазной системе. Трансформаторы здесь будут соединены звездой. Кроме того, с этим напряжением вы можете использовать двухполюсную однофазную цепь или трехполюсную трехфазную цепь с напряжением 208 вольт между каждой фазой. Если вы используете однофазную цепь, потенциал напряжения между фазами составит 208 вольт.
• 240 В — эта система напряжения может быть создана из однофазной или трехфазной системы.

Использование неправильного напряжения

Будьте очень осторожны при использовании неправильного напряжения для вашей системы или перегрузке прерывателя. Если ваше напряжение превышает то, что могут выдержать ваши переключатели и панель, вы можете столкнуться с различными опасными последствиями.

Если вы перегрузите напряжение, у вас могут возникнуть проблемы с освещением и техникой. Имейте в виду, что это может вызвать мерцание ваших огней, что также может быть признаком плохого соединения, если вы только что настроили свои переключатели. Обратитесь к электрику за инструкциями по устранению этой проблемы по мере ее возникновения.

Однако, если все ваши выключатели и приборы настроены на напряжение выше, чем может выдержать система, они могут сгореть быстрее или нагреваться медленнее. Это особенно касается бытовой техники, такой как сушилка для белья, духовка, плита и гидромассажная ванна.

Если вы используете эти приборы при более низком напряжении, чем они настроены, вы можете испытывать снижение нагрева и функциональности. Если вы используете их при более высоком напряжении, они будут нагреваться сильнее, но для нагрева может потребоваться больше времени. Это также приведет к тому, что они сгорят намного быстрее, что потребует от вас замены их новыми приборами.

Типы выключателей в зависимости от количества выключателей освещения

Когда я устанавливал трехпозиционный выключатель на лестнице, ведущей в мою прачечную, первое, что сделала моя жена, — спросила, почему он называется трехпозиционным, если он только работает с двумя выключателями света.

Я понимаю, что термины «3-позиционный переключатель» или «4-позиционный переключатель» могут сначала сбить с толку. Никогда не задумывались, почему они так называются? На самом деле это довольно просто — стандартный выключатель света имеет две клеммы для подключения проводки, одну для горячей стороны (вход питания) и одну для стороны нагрузки (свет).

Если у вас есть 3-позиционный переключатель, у вас есть три клеммы, одна для горячей стороны или стороны нагрузки и «путешественники», которые проходят между двумя 3-позиционными переключателями.

Четырехпозиционные переключатели имеют ту же концепцию, за исключением того, что они имеют четыре клеммы с двумя наборами бегунков, которые проходят между двумя трехпозиционными переключателями или между трехпозиционным переключателем и еще одним четырехпозиционным переключателем.

Как описано выше, вы можете установить несколько 4-позиционных переключателей между двумя 3-позиционными переключателями. Но у них никогда не бывает большего количества клемм, поэтому у вас будет просто несколько 4-позиционных переключателей между 3-позиционными переключателями, но никогда не будет 5- или 6-позиционного переключателя.

Заключительные мысли

Если вы хотите установить электропроводку в новом доме, офисе или на объекте проекта, убедитесь, что вы хорошо знакомы с разницей между четырехпозиционным выключателем, трехпозиционным выключателем и двухполюсный переключатель.

Вам необходимо знать, какой переключатель требуется в определенных областях вашего проекта, и как они будут работать после настройки.

Обеспечение правильного напряжения для используемого оборудования имеет решающее значение. Если у вас неправильное напряжение, ваши выключатели и другие приборы могут работать с пониженной функциональностью, что потребует дополнительной помощи электрика для устранения проблемы, с которой вы столкнулись.

Имейте в виду, что если у вас нет образования или опыта в области электромонтажа, возможно, вам будет лучше отдать эту часть вашего проекта на аутсорсинг и нанять профессионала.

Поражение электрическим током может привести как к серьезным травмам, так и к смерти.
