Подключение электросчетчика схема: Способы подключения электросчетчиков к электросетям

Способы подключения электросчетчиков к электросетям

По способу подключения к сети счетчики разделяют на 3 группы:
Счетчики непосредственного включения (прямого включения) – подключаются к сети напрямую, без измерительных трансформаторов. Выпускаются однофазные и трехфазные модели, для сетей 0,4/0,23 кВ на токи до 100 А.

Счетчики полукосвенного включения – подключаются к сети напрямую только обмотками напряжения, токовые обмотками подключаются через трансформаторы тока. Выпускаются только трехфазные модели (для электротранспорта существуют и однофазные) на напряжение 0,4 кВ. Величина измеряемого тока зависит от характеристик подключенных трансформаторов тока.

Счетчики косвенного включения – подключаются к сети через трансформаторы тока и трансформаторы напряжения. Выпускаются только трехфазные модели. Величина измеряемого тока и напряжения зависит от характеристик подключенных трансформаторов.

Область применения – сети от 6 кВ и выше.

Схемы включения индукционных и электронных электросчётчиков абсолютно идентичны.

Схемы прямого (непосредственного) подключения электросчетчиков

Схема прямого подключения однофазного электросчетчика



Схема прямого подключения трехфазного электросчетчика к сети TNS



Схема прямого подключения трехфазного электросчетчика к сети TNС





Схемы полукосвенного (трансформаторного) подключения электросчетчиков

Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)



8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку



10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку



Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC (без испытательной коробки)

8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку



Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)



Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

Схемы косвенного (трансформаторного) подключения электросчетчиков

Схема косвенного подключения трехфазного электросчетчика (без испытательной коробки)

8-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку

10-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку





Схема подключение электросчетчика: как правильно установить счетчик

Любой дом или квартира, в которые проведены такие блага цивилизации, как вода или газ, должны быть оборудованы специальными измерительными устройствами, позволяющими вести учет потребления всех поставляемых коммунальными службами услуг. Касается это и электроэнергии, без которой не обходится ни один частный дом или квартира в многоэтажном строении.

Для фиксации количества потребленного количества электроэнергии также применяются счетчики. Именно по его показаниям ЖКХ и начисляет сумму оплаты за услугу. Перед установкой счетчиков электроэнергии в квартире необходимо понимать, какие их виды бывают и какими особенностями они обладают. В этой статье будет рассказано, как подключить электросчетчик, какие виды счетчиков бывают, и каковы основные схемы подключения.

Виды электросчетчиков

Виды счетчиков

По принципу действия существуют индукционные и статические (электронные) электросчетчики. Счетчик индукционного типа работает с использованием магнитного поля. Оно образуется двумя катушками: катушкой напряжения и катушкой тока. Поле магнитного происхождения «обращается» к диску, который под этим воздействием начинает совершать вращательные движения. Устройство прибора при вращении диска способно приводить в действие счетный механизм, который точно подсчитывает, сколько электроэнергии расходуется в данный момент времени. Если напряжение будет повышено, то диск начнет крутиться быстрее, и показания будут накручиваться соответственно.

Важно! Такие приборы считаются старым оборудованием, поскольку неточны (класс их точности составляет 2.5). Этого бывает недостаточно для того, чтобы учесть расход электричества мощности, которая нужна для приборов, включенных в дежурном режиме. Несмотря на это, индуктивные счетчики считаются надежными. Срок их службы составляет более 15 лет.

Индукционный механический счетчик

Электронные счетчики действуют прямо: они измеряют силу тока и напряжение в сети. Такие механизмы не содержат в себе никаких промежуточных звеньев и деталей. Это и объясняет их повышенную точность. Учтенные значения выводятся на мини-экран и фиксируются в памяти счетчика. Основными достоинствами такого вида фиксационных устройств являются:

• Сравнительно небольшой размер;
• Возможность учета электроэнергии по нескольким тарифным планам;
• Наличие функционала и особенностей для встраивания микросхем, повышающих класс точности;
• Точное определение любых показаний и быстрый вывод их в удобном виде на дисплей;
• Сложность обмана такого прибора за счет его самокорректировки;
• Простой интерфейс, позволяющий применять счетчики в системе автоматизированного учета и контроля;
• Могут быть одно- и многотарифными.

Важно! Недостатки также имеются. Среди них: невысокая надежность по сравнению со счетчиками индуктивного типа, также высокая цена.

Электронный прибор

Также электросчетчики делятся по классу точности на образцовые и рабочие, а также по подключению в электрическую сеть: однофазные и трехфазные (прямые, косвенные, полукосвенные, реактивные)

Правила установки и подготовка

Установка счетчика — очень простая и не очень простая задача. Все зависит от того, насколько хорошо человек знаком с электричеством и какой именно счетчик нужно подключить.

Общие правила установки таковы:

• Способ установки должен полностью исключать возможность доступа в электрическую сеть до выхода проводки из устройства учета;
• Счетчик должен быть установлен в специальный щиток, где кроме него находятся защитные механизмы и устройства отключения сети;
• Щиток должен быть расположен ровно вертикально, а к нему должен быть обеспечен полный доступ;
• Высота, на которой располагается щиток, должна составлять от 80 до 170 сантиметров;
• Необходимо проверить дату последней проверки электросчетчика: год для однофазного прибора и два года для трехфазного.

Внешний вид трехфазного прибора учета

Схема подключения однофазного электросчетчика

Практически все однофазные счетчики любого производителя и строения имеют 4 клеммы для подключения в сеть. В зависимости от производителя эти контакты могут маркироваться по-разному, но способ подключения их всегда один и тот же. Для универсальности их нумеруют от 1 до 4 как показано на рисунке.

Клеммы однофазного счетчика

Кабель в квартире обычно состоит из двух проводов. Для однофазной сети это фаза и ноль, или фаза, ноль и заземление. Чтобы подключить прибор понадобятся два провода — фаза и ноль. Перед подключением следует определить, какой проводок относится к фазе, а какой к нулю.

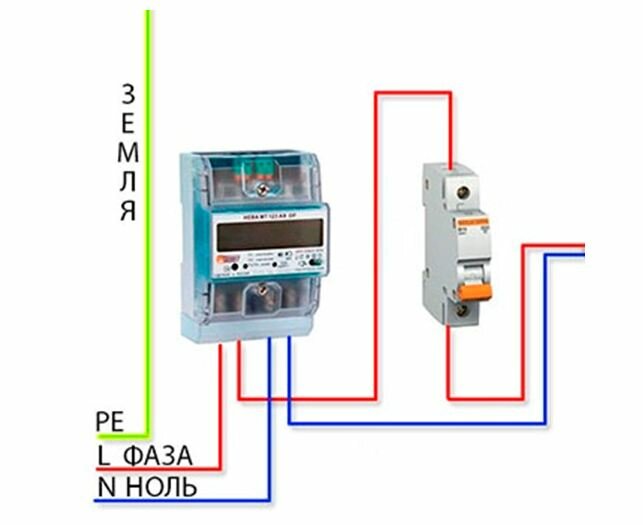

Универсальная схема подключения однофазного измерительного прибора представлена на рисунке ниже. По центру расположен прибор, слева подводится силовой провод квартиры, а справа находятся провода, которые выходят в нагрузку. По ним протекает энергия, которую учитывает счетчик и передает ее дальше в розетки и светильники.

Схема подключения однофазного счетчика электроэнергии

Пошаговая инструкция подключения проводов такая:

• Первый — Фазный кабель вводного провода. Он обычно белого, коричневого или черного цвета;
• Второго — Фазный кабель, который выходит на нагрузку квартиры. Он обычно белого, коричневого или черного цвета;
• Третий — Нулевой провод кабеля ввода. Он обычно голубой или синий;
• Четвертый — Нулей провод выхода на нагрузку. Он также голубой или синий по цвету.

Важно! Подключения по этой схеме уже вполне достаточно для корректной работы однофазного счетчика для учета электроэнергии в домашней сети. Подключать защитное заземление к нему не требуется.

Вариант подключения счетчика электроэнергии своими руками

Подключение трехфазного счетчика

Проделать те же действия с трехфазным учетным прибором немного сложнее. НА картинке изображена схема подключения. Для осуществления непосредственного подключения используется силовой провод с 4 небольшими проводками. Перед входом устанавливается выключатель, в который входит силовой провод. После выключателя проводки A, B, C и ноль подсоединяют клеммам 1,3, 5 и 7.

Схема подключения трехфазного прибора

Цифровой счетчик подсоединяется с точным соблюдением фаз A, B и С. Определить их можно с помощью специальных приборов. Если фазировка неверная, то будет выдано сообщение об ошибке. Нагрузка должна присоединяться к 2, 4 и 6 клеммам, а 0 — к 8 клемме. Заземление прибора присоединяют к щитку, который, в свою очередь, также должен быть заземлен.

Подключение в электрощите с учетом выключателей и автоматов

Таким образом, самостоятельное подключение электросчетчика в квартире своими руками дело не сложное, но следует обладать определенными навыками в электротехнике и электрике. Замена прибора должна производиться в точном соответствии с руководством и требованиями по эксплуатации.

Схема подключения электросчетчика

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

Разновидности конструкций

Производители приборов учёта предлагают потребителям две основные разновидности счётчиков. Обе они позволяют владельцам квартир контролировать расход электроэнергии и максимально снижать денежные затраты.

Индукционные счётчики

Эта устройства считаются самыми известными и часто используемыми. Свою популярность они получили благодаря простоте монтажа, долговечности и точности выдаваемых показаний. Перед тем как подключить однофазный электросчётчик (индукционный) своими руками, необходимо подробно изучить принцип его действия, преимущества и недостатки. Вся эта информация поможет правильно выбрать модель прибора, которая идеально подойдёт для каждой конкретной квартиры.

Принцип действия индукционных устройств:

1. Счётчик оснащён двумя катушками, одна из которых токовая, а другая — напряжения. В процессе их работы возникают магнитные потоки, проникающие через алюминиевый диск. Результатом становится появление электромеханической силы, которая выполняет вращение этого элемента конструкции.

2. Этот процесс вызывает повороты дисковой оси, взаимодействующей со счётным механизмом (червячная передача).
3. Получаемая информация передаётся на цифровые барабаны, которые позволяют снимать показания счётчика в любое время.
4. При увеличении потребляемой мощности диск вращается быстрее, а при уменьшении — начинает действовать магнит торможения. Из-за этого происходит взаимодействие с вихревыми потоками, которые замедляют частоту вращения диска.

Индукционные счётчики пользовались большой популярностью в советское время, когда какие-либо альтернативные устройства не производились. В начале нового века такие конструкции стали постепенно заменять на более современные и качественные. Несмотря на это, большинство семей продолжают пользоваться механическими конструкциями, которые имеют несколько важных преимуществ:

• высокая степень надёжности;
• долговечность;
• низкая стоимость;
• возможность противостоять резким перепадам напряжения в сети.

Недостатки механических счётчиков:

• низкая точность;
• отсутствие защиты от воровства электроэнергии;
• при низких нагрузках значительно увеличивается погрешность показаний;
• большое потребление тока самим прибором;
• большие габариты.

Электронные модели

Эти устройства отличаются надёжностью в работе и высокой точностью. Свою популярность они получили благодаря возможности работать в режиме многотарифности, который действует в некоторых государствах. Благодаря этому значительно снижаются потери и затраты на электричество.

Принцип действия электронных счётчиков прост и состоит из следующих этапов:

1. На датчики тока поступает обыкновенный аналоговый сигнал.
2. Там он преобразуется в цифровой код, который равен используемой мощности.
3. После этого сигнал поступает в специальный микроконтроллер.
4. В нём он расшифровывается, и результат выдаётся на дисплей.

Помимо стандартной функции, электронные приборы учёта могут выполнять несколько дополнительных. В них встроен специальный чип, который позволяет сохранять данные о расходе электричества за длительный промежуток времени. Кроме этого, аппарат оснащён электронными часами и оптическим портом, используемым для программирования прибора.

У электронных устройств значительно больше преимуществ, чем у механических. Среди них выделяются такие:

• возможность вести многотарифный учёт электроэнергии;
• удобство считывания информации;
• способность долго хранить информацию о количестве потраченного электричества;
• высокая точность;
• возможность контроля за мощностью потребляемой энергии;
• небольшие размеры;
• способность фиксировать все попытки воровства электричества;
• дистанционное получение данных.

Даже у такого качественного прибора есть несколько недостатков. Их намного меньше, чем преимуществ, но пренебрегать ими не рекомендуется. Среди них выделяются:

• высокая стоимость устройства;
• чувствительность к резким перепадам напряжения;
• сложность проведения ремонтных и профилактических работ.

Советы по установке счётчика в щитке

знать несколько правил

Для установки электросчётчика для начала нужно:

1. Приготовить инструменты, которые точно понадобятся в процессе монтажа электросчётчика в распределительном щитке. Обязательно понадобятся следующие инструменты: плоскогубцы, кусачки, отвёртки, изоляцию, клещи для снятия изоляции и прочие.
2. Затем нужен доступ к вводному рубильнику для того, чтобы можно было впоследствии отключить от сети линии всего этажа.

Схема подключения

ответвления от линии электропитания

Ответвление от нулевого магистрального провода делается аналогичным образом.

Затем нужно установить все защитные аппараты, а также и сам электросчётчик, на панель щитка. После установки всех указанных компонентов на свои места нужно произвести подключение всех нужных проводов.

Вышеописанное ответвление магистрального провода фазы должно быть подключено к вводному автомату, с выхода которого выполняется подключение провода к первой клемме счётчика. Автоматический выключатель не будет нужен для ответвлённого нулевого провода, подключённого ко второй клемме прибора.

Провод расходится групповые защитные автоматы энергопотребителей. К общей шине зануления следует осуществить подключения провода с четвёртой клеммы. Кстати, все нулевые провода потребителей должны быть подключены к этой же шине.

От самой квартиры идут провода фазы, которые следует подключить к установленным после электросчётчика нижним зажимам автоматическим выключателям. Следует помнить, что требуется установка отдельного автоматического выключателя для каждого провода фазы. Ни в коем случае нельзя осуществлять подключения всех фазных проводов к одному автомату.

Следует знать тот факт, что все нулевые провода, которые идут от групп энергопотребителей, нужно подключить к общей шине зануления.

Очень важно придерживаться приложенной выше схемой. Это поможет облегчить установку

Совет пользователям, которые займутся установкой электросчётчика в распределительном щитке на своей лестничной клетке:

Обязательно помните, что на лестничной клетке вы живёте не одни. Есть и другие пользователи, которые также являются счастливыми обладателями электросчётчика, установленного в щитке. Чтобы избежать возможной путаницы, рекомендуется пронумеровать все автоматические выключатели, которые были установлены вами. В противном случае можно столкнуться с неприятными замечаниями от ваших недовольных соседей.

Установка счётчика в гараже осуществляется совершенно аналогичным образом, только с одним различием, которое состоит в том, что в гаражах имеются уже готовые отдельные провода электропитания, что означает ненадобность в осуществлении ответвления проводов.

Если следовать всем инструкциям и советам, а также имеющимся схемам подключения, установка электросчётчика не составит большого труда даже для пользователя, не имеющего определённых навыков и должного опыта. Слишком больших трудностей такая установка не предполагает.

Какой же прибор выбрать?

Хоть чаще всего желающего установить счетчик буквально ставят в известность о том, какая именно модель для этого требуется и согласовать ее замену весьма проблематично, не взирая на очевидное ее несоответствие требованиям, но все же стоит освоить азы критериев, которым должен соответствовать трехфазный счетчик по своим характеристикам.

Выбор счетчика начинается с вопроса его подключения — через трансформатор или напрямую в сеть, что можно определить по максимальному току. Счетчики прямого включения имеют токи порядка 5-60/10-100 ампер, а полукосвенного — 5-7,5/5-10 ампер. Строго согласно этим показаниям подбирается и счетчик — если ток 5-7,5А, то и счетчик должен быть аналогичным, но никак не 5-10А, например.

Во вторую очередь обращаем внимание на наличие профиля мощности и внутреннего тарификатора. Что это дает? Тарификатор позволяет счетчику регулировать тарифные переходы, фиксировать график нагрузки за любой временной промежуток

А профиль — фиксирует, регистрирует и сохраняет значения мощности за период времени.

Для наглядности рассмотрим характеристики трехфазного счетчика на примере его многотарифной модели:

Следует взять на заметку, что на сегодняшний день широко распространены трехфазные счетчики для однофазных сетей и наоборот: когда в трехфазную сеть подключают сразу три однофазных.

Класс точности определяется в значениях от 0,2 до 2,5. Чем больше это значение, тем больше процент погрешности. Для жилых помещений самым оптимальным считается класс 2.

• значение номинальной частоты: 50Гц
• значение номинального напряжения: В, 3х220/380, 3х100 и другие

Если при применении измерительного трансформатора вторичное напряжение равно 100В, требуется счетчик такого же класса напряжения (100В), а также трансформатор
значение полной мощности, потребляемой напряжением: 5 ВА, а активной мощности — 2Вт

• значение номинального-максимального тока: А, 5-10, 5-50, 5-100
• максимальное значение полной мощности, потребляемой током: до 0,2ВА
• включение: трансформаторное и непосредственное
• регистрация и учет активной энергии

Кроме этого, важен диапазон температурных показателей — чем он шире, тем лучше. Средние значения находятся в пределах от минус 20 до плюс 50 градусов.

Также следует обратить внимание на срок эксплуатации(зависит от модели и качества счетчика, но в среднем это 20 -40 лет) и межпроверочный интервал (5-10 лет). Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети

А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр

Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети. А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр.

И самое главное. Ведь выбирая счетчик, мы в первую очередь думаем об экономии

Так вот, чтобы действительно сэкономить на электроэнергии, следует обратить внимание на наличие тарифов. По этому признаку счетчики бывают одно-, двух- и многотарифные

Например, двухтарифные заключаются в комбинации позиций «день-ночь«, непрерывно сменяющие друг друга по графику «7 утра -11 ночи; 11 ночи -7 утра» соответственно. Стоимость электроэнергии по ночному тарифу на 50% ниже дневного, поэтому имеет смысл эксплуатировать приборы, требующие много энергии(электродуховки, стиральные и посудомоечные машины и пр.) именно в ночное время.

Принцип снятия и расчёта израсходованной энергии

Двухтарифный счётчик — это современный элемент учёта электроэнергии, который способен показывать и фиксировать не только объем потраченной энергии, но и другие параметры сети. Для того чтобы узнать, сколько израсходовано за тот или иной период электричества необходимо, нажимая кнопки на устройстве учёта, перейти в режим индикации, где можно увидеть данные по дневному и ночному использованию электрооборудования. Зная, сколько киловатт было потрачено в дневное время и соответственно в ночное, можно узнать сколько взято энергии из сети за день, за месяц, за неделю и так далее. Для этого зафиксированная разница умножается на дневной или ночной тариф, который может отличаться в зависимости от региона, где находится потребитель.

На видео ниже наглядно показывается первоначальная настройка многотарифного электросчетчика на примере модели СЕ102М R5:

Монтаж и подключение счётчика

Для каждой отдельно взятой квартиры счётчик обычно устанавливается в общем щитке на этаже многоквартирного дома или в самой квартире. Иногда счётчики устанавливаются на улице. Обычно такое бывает, если это частный дом.

Вариант установки счётчика зависит от нескольких технических моментов. Если выполняется замена старого (или негодного) счётчика, то демонтаж и монтаж происходит следующим образом.

Для демонтажа заменяемого счётчика сначала отключается входное напряжение на счётчик и выполняется его распломбирование. Затем снимается клеммная крышка на счётчике. Тестером, мультиметром или отвёрткой-индикатором проверяется отсутствие напряжения на счётчике, после чего все четыре провода поочерёдно отключаются при помощи отвёртки. Когда счётчик будет освобождён от всех проводов, выполняется его демонтаж с установочного места.

Монтаж и подключение нового счётчика выполняется в обратном порядке. Сначала новый счётчик монтируется на место старого, затем на силовые клеммы счётчика подключаются четыре провода. Закрывается клеммная крышка и счётчик пломбируется. После этого подаётся напряжение, включается электрическая нагрузка в виде бытовых потребителей и визуально определяется работа счётчика.

Если счётчик необходимо подключить на новом месте (например, где-то в квартире), то процесс монтажа будет немного сложнее.

Для начала необходимо определиться с местом установки счётчика. Обычно счётчик устанавливают недалеко от входа в квартиру. Когда место выбрано, необходимо подобрать щиток для счётчика. Щиток выбирается таким, чтобы внутри него кроме самого счётчика можно было дополнительно установить автоматические выключатели и устройства защитного отключения.

• Итак, в размеченном на стене месте дрелью или перфоратором сверлятся отверстия под установку щитка. В отверстия молотком забиваются дюбеля. Затем шурупами щиток прикручивается к стене.
• Следующий этап — это установка в щиток самого счётчика. В настоящее время для крепления счётчиков, автоматов, УЗО и т.д. используются специальные металлические DIN-рейки, на которые всё это должно закрепляться. Очень часто в электрических щитках DIN-рейка уже присутствует. После установки счётчика устанавливается модульное оборудование (автоматы, УЗО) в необходимом количестве.
• Следующий шаг – это проводной монтаж, т.е. к счётчику необходимо подключить все провода. Сначала подключаются два провода на вторую и четвёртую клеммы, т. е. к выходу счётчика. Для того чтобы подключить провода, жилы проводов зачищаются ножом (а лучше специальным съёмником изоляции). Затем провода, выходящие из счётчика, подключаются на общий автоматический выключатель, подающий напряжение на электрические потребители.
• После этого подключаются провода на первую и третью клемму, т.е. на вход счётчика. Для этого с них тоже снимается часть изоляции. После того, как провода подключены, закрывается клеммная крышка и счётчик пломбируется.

Обычно установка, подключение и пломбировка счётчика выполняется энергоснабжающей организацией. Если же выполнять монтаж и подключение самостоятельно, то чтобы избежать недоразумений и штрафов, необходимо сначала обратиться к представителям этой организации, которые сами утвердят правильный порядок работ.

Добрый день, дорогие читатели сайта

Сам Электрик

! В этой статье описываются схемы подключения трехфазного счетчика электроэнергии (ТС) в электросеть и даются советы по монтажу. Рекомендуем не только изучить предоставленные электросхемы, но и просмотреть видео уроки, на которых описывается технология электромонтажа и остальные, немаловажные нюансы.

Однофазные счётчики электроэнергии

В конце 80-х годов XIX столетия Оливер Шелленберг разработал прототип счётчика для переменного тока. Спустя год венгерский инженер Отто Титус Блати по заказу электротехнической производственной фирмы Ganz изобрёл прибор, измеряющий количество электричества в ватт-часах. А уже в начале 90-х годов Людвиг Гутман, усовершенствовав предыдущую модель счётного устройства, явил научно-техническому свету устройство измерения активной энергии переменного тока. Благодаря небольшой себестоимости и высокой надёжности производство этого вида счётчиков продолжается до сегодняшнего дня, несмотря на то, что параллельно набирает обороты выпуск более совершенных электронных приборов.

Все счётчики делятся на три группы, которые различаются:

• по конструкционным особенностям;
• способом включения в сеть;
• по типу измеряемых величин.

Виды счётчиков по типу измеряемых величин

1. Однофазные. Измерительные устройства такого вида работают в диапазоне 220–230 В при частоте 50 Гц. Подавляющее большинство жителей планеты потребляют именно этот вид электрической энергии.
2. Трёхфазные. Эти счётчики устанавливаются на промышленных объектах, оборудование которых работает в диапазоне 380–400 В.

В высоковольтных линиях электропередач, напряжение которых составляет от 660 В и выше, также применяются трёхфазные счётчики, но подключаются они вместе со специальными понижающими трансформаторами. Эти приборы измеряют ток с напряжением 100 В.

Разновидности приборов в зависимости от способа включения в электросеть

Различают:

• прямое, непосредственное подключение;
• через измерительный трансформатор.

Первый вариант — это подключение непосредственно в электрическую рабочую цепь. Счётчик устанавливается в месте перехода от канала электросети к потребителю. Используется последовательная схема. Второй вариант применяется в ситуациях, когда возможность прямого включения отсутствует или нежелательна. Например, в системе релейной защиты, где измерительный прибор нуждается в защите от очень высоких токов или напряжения. Подключение производится параллельно цепи.

Производят счётчики:

• индукционные;
• электронные;
• гибридные.

Индукционные счётчики

Индукционным считается прибор электромеханического действия, в котором неподвижная катушка индуцирует электромагнитное поле, вращающее подвижный диск, изготовленный из алюминия. Посредством шестерёнчатой (червячной) передачи вращение подвижного проводника передаётся на калиброванный счётный механизм. Происходит механический отсчёт количества оборотов диска и так определяется потребление ватт-часов пользователем.

Диск вращается под действием индукционного магнитного поля, и по числу его оборотов определяется потребление ватт-часов пользователем

Устройство имеет ряд эксплуатационных недостатков:

• высокая погрешность показаний;
• невозможность дистанционного снятия данных измерения.

Максимальный срок его службы — 6–8 лет. По истечении этого времени прибор нуждается в поверке, а при необходимости — в калибровке.

Принцип действия индукционного счётчика основан на генерации катушкой электромагнитного поля, вращающего подвижный алюминиевый диск

Электронные устройства

Это приборы для измерения потребления электроэнергии, принцип действия которых основан на воздействии переменного тока и напряжения на неподвижный электронный элемент. Он создаёт импульсы, фиксация и подсчёт которых (в прямой пропорции) отражает уровень потребления. В устройство счётного блока входит:

• электромеханический или электронный измерительный прибор;
• дисплей;
• блок памяти.

Подсчёт электроэнергии в электронном приборе производится в импульсном режиме

Важными преимуществами этого вида конструкции является возможность снятия показаний дистанционным способом и небольшие размеры. Электронные счётчики, обладающие необходимым объёмом памяти, способны работать в дифференцированном режиме, запоминая количество использованной электроэнергии в различные временные промежутки. Благодаря этой способности возможен многотарифный учёт в жилом и производственном секторе потребления.

Несомненно, будущее в сфере измерения потребления электроэнергии принадлежит электронным счётчикам. Индукционные приборы будут постепенно вытеснены и заменены более совершенной аппаратурой.

Подключение через трансформаторы тока

Максимальный ток счетчика электроэнергии, как правило, ограничен значением 100 А, поэтому применить их в мощных электроустановках невозможно. В этом случае подключение к трехфазной сети идет не напрямую, а через трансформаторы. Это также позволяет расширить диапазон измерения приборов учета по току и напряжению. Однако, основная задача входных трансформаторов – уменьшить первичные токи и напряжения до безопасных значений для ЭС и защитных реле.

Полукосвенное

При подключении счетчика через трансформатор необходимо следить за полярностью начала и конца обмоток трансформатора тока, как первичной (Л1, Л2), так и вторичной (И1, И2). Аналогично нужно следить за полярностью при использовании трансформатора напряжения. Общую точку вторичных обмоток трансформаторов необходимо заземлять.

Назначение контактов трансформатора тока:

• Л1 — вход фазной (силовой) линии.
• Л2 — выход фазной линии (нагрузка).
• И1 — вход измерительной обмотки.
• И2 — выход измерительной обмотки.

Рисунок 5 – Десятипроводная схема подключения через ТТ

Такой тип включения электросчетчика в сеть 380 Вольт позволяет разделить цепи тока и напряжения, что повышает электробезопасность. Минусом данной электрической схемы трехфазного подсоединения счетчика является большое количество проводов, необходимых для подключения ЭС.

Звезда

Такой тип подключения счетчика электроэнергии с заземлением к сети 380 В требует меньшего количества проводов. Включение по схеме звезда достигается объединением вывода И2 всех обмоток ТТ в одну общую точку и подсоединением к нулевому проводу (рисунок 6).

Рисунок 6 – Включение трансформаторов «звездой»

Недостатком этого способа подключения электросчетчика в сеть 380 Вольт является ненаглядность схемы соединений, что может усложнить проверку включения для представителей энергоснабжающих компаний.

Косвенное

Такая схема подключения трехфазного счетчика используется на высоковольтных присоединениях. Такой тип непрямого присоединения используется в большинстве случае лишь на крупных предприятиях и приведен лишь для ознакомления (рисунок 7).

Рисунок 7 – Косвенное включение

В этом случае используются не только высоковольтные трансформаторы тока, но и трансформаторы напряжения. Для трехфазного подключения необходимо заземлять общую точку трансформаторов тока и напряжения. Для минимизации погрешности измерений если присутствует несимметрия фазовых напряжений необходимо, чтобы нулевой проводник сети был связан с нулевым зажимом счетчика.

Напоследок рекомендуем просмотреть еще одно полезное видео по теме:

Подробное объяснение

Предложенные в статье электросхемы являются типовыми. В случае если возникает необходимость, схему подключения счетчика всегда можно посмотреть в паспорте ЭС. Надеемся, что информация была для Вас интересной и полезной!

Очень многие считают, что подключение электросчетчика очень сложная и не простая задача, которая под силу только грамотному, квалифицированному специалисту электрику. На самом деле, все до смешного легко и просто, особенно, если под рукой имеется подробная схема подключения электросчетчика, с пошаговыми фотографиями и комментариями профессионала. В данной статье, изложена именно такая инструкция, в которой детальнейшим образом описана схема подключения электросчетчика. Воспользовавшись ей самостоятельное подключение не составит для  вас никаких трудностей.

Существуют счетчики различного исполнения:

• механические и электронные
• одно тарифные и двух тарифные
• прямого включения и вторичного (вторичный счетчик подключается в основном в силовых шкафах и щитах, например, на вводе в многоэтажный дом, на подстанциях, там где протекают очень большие токи, он присоединяется к цепи через трансформаторы тока), в быту применяются только счетчики прямого включения

В данной статье, мы рассмотрим подключение однофазного счетчика электрической энергии прямого включения. Нужно отметить, что схемы подключения механического и электронного счетчиков электроэнергии одинаковые.

В нашем примере, используется электронный счетчик, с механическим отсчетным механизмом.

Подключение счетчика Меркурий 201.7

Если Вы решили приобрести счетчик Меркурий 201.7 и установить его, то необходимо ознакомиться с некоторыми его особенностями.

Счетчик Меркурий является однофазным  с цифровым методом измерения. Счетчики предназначены для учета активной электрической энергии в двухпроводных сетях переменного тока. Счетчики предназначены для эксплуатации внутри закрытых помещений.

Отличительные особенности счетчиков «Меркурий»:

 -Отсутствие магниточувствительных элементов в измерительных цепях и системе питания

– Отсчетное устройство с антиреверсным механизмом и защитой от магнитных полей

 -Учет электроэнергии «по модулю»

 – Сохранение показаний при любой фазировке подключенных цепей

– Малогабаритный корпус с универсальным креплением на щит и DIN-рейку

– Минимальные габариты в своем классе, крепление на DIN-рейку.

Комплектуются переходной планкой с присоединительными размерами индукционных счетчиков.

Счетчик и автоматы устанавливаются в распределительный щит, который выбирается в зависимости от количества автоматических выключателей.

Перед тем как установить счетчик внимательно прочитайте инструкцию и схему подключения. Чтобы подключить счетчик Меркурий 201.7 понадобится подвести сеть 220 В к силовому щиту, используя 3-х жильный электрический кабель (например ВВГ 3х2,5), далее  необходимо произвести монтаж автоматических выключателей и самого счетчика  проводами ПВ-1 или ПВ-3 согласно электрической схеме, установив все элементы на DIN-рейку.

Однофазный счетчик на клеммнике содержит 4 входных контакта:

1. Контакт для ввода фазы от внешней сети (220В) в квартиру или дом.
2. Контакт для выхода фазы внутрь квартиры или дома. Для подключения  используется провод типа ПВ-1 или ПВ-3.
3. Клемма подключения нуля от внешней сети в квартиру или дом.
4. Клемма выхода нуля к нагрузке, то есть внутрь квартиры или дома.

Схема подключения счетчика Меркурий 201.7

1. Установите счетчик,  автоматы в квартиру или дом и основной автомат включения/выключения электроэнергии.
2. Используя провод ПВ-1 или ПВ-3 подключите фазу от основного автомата к 1-ой клемме  счетчика.
3. Аналогично подключите  провод напряжения к 3-ей клемме счетчика.
4. Подключите 2-ую клемму с помощью провода ПВ-1 или ПВ-3 и проведите к автоматическому выключателю.
5. Последнюю, 4-ую клемму необходимо подключить к нулевой шине.

Подключенные провода аккуратно укладываются и закрываются крышкой. Крышка прикручивается для плотного прилегания к корпусу счетчика.

Следует еще раз проверить схему подключения, установить крышку. Затем, представителями сетевой организации, которая обеспечивает подачу и учет электроэнергии в вашей квартире, производится пломбировка счетчика Меркурий 201.7.

При подключенном к электросети счетчике, загорается красная лампочка – индикатор.

Все необходимые элементы, которые были указаны выше, Вы можете приобрести в нашем интернет-магазине!

Схема подключения счетчика » однофазного счётчика электроэнергии.

Данная схема подключения электросчётчика (однофазного и трёхфазного) называется прямой. Она является наиболее простой и довольно распространенной в своём использовании на практике в быту. Как Вы должны знать, по нормам для одной квартиры выделяется до 3 кВ. электроэнергии (для квартир с электроплитой — 7 кВ.). При такой мощности ток будет лежать в пределах 13.5 А. На счётчиках имеется надпись о его характеристиках, среди которых указан номинальный и максимальный ток (к примеру, обычно пишется так: 5 — 15 А. или 10 — 40 А.). Поскольку ток счётчика лежит в нормальных приделах потребляемого тока, то и подключают их прямым способом (без дополнительных трансформаторов тока).

Несмотря на огромное разнообразие выпускаемых электросчётчиков, расположение клемм подключения у них у всех одинаковое. К тому же, возможно Вы замечали, что на самой крышке закрытия клемм (с внутренней стороны) имеется нарисованная схема подключения (на всякий случай если забыли как подключать электросчётчик).

Основной задачей электросчётчика естественно является учёт потреблённой электроэнергии. В первую очередь этот учёт нужен тем организациям, которые обеспечивают подачу этой самой электроэнергии. Следовательно, те счётчики, которые установлены для учёта и последующей оплаты электроэнергии обязательно должны соответствовать определённым нормам и правилам. То есть установка, проверка, контроль ведётся строго под наблюдением этих организаций. После одобрения правильности и соответствия всем нормам, на электросчётчике производится пломбировка. Она исключает возможность самопроизвольной доделке или переделки как самого подключения, так и изменения общей работы устройства учёта.

Те электросчётчики, что устанавливаются самими хозяевами для своих нужд и определённых целей (к примеру, в одной квартире живут несколько семей и есть необходимость учитывать потреблённую электроэнергию каждой из них) не подвергаются контролю организаций. Они расцениваются как обычные электротехнические устройства, которые установлены и работают на стороне самого потребителя.

Теперь что касается некоторых моментов самой схемы подключения электросчётчика. В многоэтажных жилых домах через кабель (провод) соответствующего сечения идёт подсоединение фазы (фаз) к входным клеммам электросчётчика. Иногда между основной магистралью и счётчиком устанавливается рубильник или автомат. Он позволяет производить замену устаревших либо не исправных электросчётчиков без напряжения на вводе.

С выходных клемм электросчётчика электропитание ввода подаётся на защитные и распределительные устройства. Фаза идёт на УЗО, автоматы, предохранители, а ноль обычно садится на общий клеммник. В зависимости от конкретного случая, рубильник, электросчётчик, автоматы, клеммники, предохранители и прочее может находиться в одном щитке. С него и производится подключение конкретных помещений и имеющегося оборудования. В случае частного дома вводные провода подсоединяются на ближайший столб общей электромагистрали. Далее они заводятся в дом (наиболее подходящее место для монтажа электросчетчика), а после всё как и в случае с обычной квартирой.

Что касается внутреннего устройства счётчика: для начала следует сказать, что конструктивно их можно разделить на электромеханические и электронные. Конструкция электромеханического счётчика состоит главным образом из катушки тока и напряжения. Внутри имеется алюминиевый диск, который в следствии прохождении тока (по катушкам) приводится во вращение. Далее при помощи механических частей, показания совершённых оборотов (а, следовательно, потраченной электроэнергии) выводится на табло лицевой стороны счётчика. У электронного — весь учёт производится на принципе работы электронных схем и вычислительных операций, результат которого показывается на имеющимся экране. Подробнее об этом мы поговорим ещё в соответствующих статьях.

Видео по этой теме:

P.S. Учтите, что для электросчётчиков, учитывающих количество потраченной электроэнергии, подключённых к основной городской электросети, нужно разрешение для их замены или новой установки. За этим следят соответствующие госслужбы. Во избежании проблем согласовывайте свои действия по подключению и переподключению с этими службами.

Схема правильного подключения счетчика электроэнергии. Как подключить электросчетчик правильно

После монтажа проводки в доме необходимо произвести подключение счетчика электроэнергии по схеме, соответствующей конкретной модели устройства. Электрический счетчик предназначен для измерения количество электроэнергии, которая расходуется потребителем. Монтаж электросчетчика должен выполняться максимально грамотно, чтобы впоследствии не возникло короткого замыкания. Рекомендуется доверить всю работу специалистам, самостоятельно выполнить ее сможет далеко не каждый.

Разновидности счетчиков и их особенности

Можно выделить несколько типов устройств:

1. Работающие на постоянном и переменном токе.
2. Трехфазные и однофазные.
3. Однотарифные и многотарифные.
4. По типу механизма можно выделить такие: электронные, гибридные, механические. Чаще всего используются гибридные электросчетчики, как правильно подключить его будет рассмотрено дальше.
5. Включение счетчиков прямым и трансформаторным.

На сегодняшний день на рынке можно встретить электронные и индукционные приборы, у них различный механизм действий и точность измерения.

Индукционные и электронные модели

Перед тем, как правильно подключить электросчетчик, нужно определиться с тем, какой вид прибора учета вам необходим. Устаревшие индукционные приборы практически вытеснялись в последние годы благодаря содействию правительства. У них есть большой недостаток – они просто обманываются. Недобросовестные потребители электроэнергии пользуются этим и «отматывают» циферблат обратно.

Счетчики электронного вида являются универсальными, у них высокая точность измерения. Их без особого труда можно настроить на использование в многотарифных режимах. Поэтому, если вы проживаете в регионе, в котором имеется дневной и ночной тариф, лучше отдать предпочтение электронному счетчику. В этом случае вы сможете сэкономить на электроэнергии.

Классификация счетчиков

Схема подключение электросчетчика зависит от того, на какое количество фаз он рассчитан. Не стоит применять для однофазной сети трехфазные счетчики. Чтобы вычислить номинальный ток, необходимо узнать, какая норма активной мощности на человека установлена в вашем населенном пункте. Затем это значение нужно разделить на напряжение бытовой сети (380 или 220 В).

Классификация счетчика по точности: чем выше число, определяющие класс, тем выше погрешность измерения. В том случае, если производится подключение прибора в здании, в котором суммарное потребление тока свыше 100 А, необходимо устанавливать специальные трансформаторы тока. Иначе не получиться установить электросчетчик. Но самостоятельно производить монтаж таких систем не рекомендуется. Необходимо обращаться к квалифицированным специалистам. А при покупке прибора учета необходимо удостовериться в том, есть ли на нем пломба. Убедитесь, что она установлена не позднее одного года (для однофазных приборов) и двух лет (для трехфазных).

Законность самостоятельного подключения

Чтобы не было проблем с энергосбытом, необходимо заранее обратиться в местное представительство и заключить договор. Вам необходимо получить разрешение, чтобы провести запланированную работу. Сотрудники энергосбыта должны выдать вам документы, в которых перечисляются все требования и схема подключения электросчетчика. Пошаговую инструкцию монтажа необходимо изучить заблаговременно, желательно распечатать ее и держать всегда рядом с собой.

По закону необходимо, чтобы электрические счетчики, которыми ведется учет потребления энергии в частных домах, были установлены вне жилого помещения. Это необходимо для того чтобы любой сотрудник энергосбыта смог получить доступ к прибору. В квартирах монтаж электросчетчиков производится на лестничной площадке.

Схема подключения однофазного счетчика

А теперь рассмотрим, какие бывают схемы подключения электросчетчиков. Самым простым вариантом является однофазное подключение, которое производится при помощи шести проводов. Ко входу прибора учета производится подключение трех проводов:

• ноль;
• фаза;
• заземление.

К выходу подключаются такие же точно провода. Желательно перед счетчиков установить автоматический выключатель, чтобы повысить безопасность дома и эксплуатацию систему электроснабжения. При необходимости один маленький прибор сможет обесточить всю квартиру или дом.

Конечно, можно задаться вопросом: а не смогут ли сотрудники энергосбыта «наказать» за такой монтаж? Чтобы этого не произошло, необходимо автоматический выключатель пломбировать. В конструкции электрического счетчика имеется шина – медная планка, закрепленная при помощи диэлектрических зажимов. При таком методе подключении можно соединить несколько проводов маленького сечения в один большего.

Требования и правила

Чтобы установить двухтарифные счетчики электроэнергии (схема подключения у них практически такая же, как и у однотарифных), необходимо придерживаться следующих требований:

1. Установка электрического счетчика должна производиться при температуре выше +5 градусов. Нужно помнить, что на любую электронику плохо действует холод. Да и работать в тепле на много удобнее.
2. Если необходимо установить счетчик на улице, соорудите для него подогреваемый герметичный шкаф. Все материалы, которые могут потребоваться для этого, можно приобрести в специализированных магазинах.
3. Монтаж прибора производится на высоте от 1 до 1,7 м над поверхностью земли или пола. В том случае, если устройство будет расположено ниже или выше, показания снимать с него окажется проблематично.

Это основные требования, более подробно об остальных вы сможете узнать у представителя энергонадзора.

Материалы для монтажа

Прежде всего, необходимо осуществить выбор схемы подключения электросчетчика. Установка должна производиться только после того, как у вас будут в наличии все необходимые материалы:

• герметичный щиток и электросчетчик;
• автоматические выключатели, рассчитанные на максимальный ток;
• изоляторы;
• инструмент с заизолированными ручками;
• крепежные принадлежности – гайки, винты;
• DIN-рейка;
• провода.

Дальше необходимо действовать строго по инструкции.

Пошаговое руководство

Удостоверьтесь в том, что выбранная вами схема подключения счетчика электроэнергии подходит для сети.

Первым делом необходимо узнать, сколько фаз в вашей сети. Исходя из этого, вы можете подсчитать необходимое количество автоматических выключателей. Дальнейшие действия по монтажу электросчетчика:

1. Производите установку прибора учета в щитке, крепеж выполняется при помощи специальных фиксаторов.
2. Монтируете автоматические выключатели, они устанавливаются на рейке, фиксируются защелкой.
3. Рейка фиксируется при помощи винтов к изоляторам в щитке.
4. Устанавливаете защитную и заземляющую шины, их необходимо крепить либо непосредственно к рейке, либо к изоляторам, которые находятся в защитном щитке. Шины должны находиться на достаточном расстоянии, чтобы исключить возможность короткого замыкания. Сначала необходимо произвести подключение нагрузки к выключателям, только после этого автоматы соединяются со счетчиком. На последнем этапе производится подключение прибора учета к сети.
5. Подключайте нагрузку.
6. Монтируете перемычки, соединяющие автоматы.
7. Подключайте электрический счетчик к нагрузке (потребителям электроэнергии).
8. Крепите корпус щитка к стенке.
9. Проверяете, правильно ли подключены все провода. Только после этого подавать питание на дом или квартиру.

Если схема подключения счетчика электроэнергии выбрана правильно, то никаких дополнительных действий производить не придется. Вам останется только обратиться в энергосбыт, чтобы специалисты проверили все оборудование и установили свои пломбы.

Как правильно подключить электросчетчик – инструкции

Как правильно установить счетчик

Поскольку электросчетчики — это приборы, установка которых требует профессиональных навыков, их установку все же стоит доверить профессиональным мастерам. Чтобы обеспечить контроль потребления электроэнергии, электросчетчик должен быть установлен правильно.

Какой счетчик выбрать

Предлагаемые современными производителями счетчики электроэнергии принято различать по:

• типу подключения;
• измеряемым величинам;
• конструкции.

Счетчик однофазный

Однофазный электросчетчик прекрасно подойдет для обеспечения всех потребительских свойств. Данный вид устройства позволяет измерять ток. Сегодня производителями выпускаются два вида счетчиков:

• однофазные;
• электронные и механические (индукционные).

Но вполне понятно, что сегодня наиболее востребованным видом счетчика, благодаря стремительному развитию прогресса, являются счетчики индукционные.

Однофазный счетчик основные характеристики

Схема однофазного счетчика

Основным назначением бытовых электросчетчиков, конечно, является учет количества размера потребленной электроэнергии. Одним из положительных качеств однофазного электросчетчика является его назначение — вести дифференцированный вид учета потребленной электроэнергии. Что это? Это учет потребленной энергии с учетом различных коэффициентов, действующих в определенный промежуток времени. Так, коммерческим временем является период суток с 7-00 до 23-00, в это время применяется тариф в полном объеме. В ночное же время, с 23-00 до 7-00 действует коэффициент 0,7 от основной ставки тарифа. Для того чтобы применять дифференцированный тариф, который действует в коммерческое время, счетчик должен быть зарегистрирован в органах контроля потребления энергии. Поэтому, если в ваши планы входит экономия, все зависит от вас и вашего желания.

Как выбрать однофазный счетчик

Отправляясь в магазин за покупкой счетчика, стоит четко понимать какое устройство вам необходимо. Для этого, прежде чем купить аппарат, необходимо внимательно изучить технические условия электроснабжения в доме или квартире. В технических условиях, которые обязательно есть в каждом доме, указаны все параметры потребления электроэнергии и ее поставки. Только опираясь на данные, описание которых нашло отражение в технических условиях, можно отправляться в магазин и покупать счетчик. На какие характеристики и особенности устройства всегда стоит обращать особое внимание, когда вы будете делать свой выбор:

• маркировка, которую можно найти на внешней части устройства, маркировка расскажет о параметрах тока, возможной нагрузке, допустимом рабочем напряжении;
• пломба, устройство должно быть опломбировано, и иметь дату госповерки.

Как правильно подключить электросчетчик

Для всех однофазных счетчиков, которые, как правило, устанавливаются потребителями в квартирах, существует единая схема установки.

Схема подключения однофазного счетчика

Схема прямого подключения счетчика, данный вид подключения подходит любому выбранному типу устройства. Однофазные счетчики имеют четыре клеммы, что является отличительной особенностью данного типа устройств. Клеммы предназначены для подключения электрических кабелей.

1. Первая клемма – вход, служит для подключения фазного провода.
2. Вторая клемма, к ней необходимо подключить электрический провод, который идет в помещение и является выходом.
3. Третья клемма — вход, к ней подключают нулевой провод.
4. Четвертая клемма – выход, к ней подключают провод нулевой.

Изучив схему подключения счетчика, становится ясно, что это процесс не такой уж и сложный, и, имея ее на руках, с подключением может справиться любой владелец дома и собственными силами. Чтобы схемы, позволяющие самостоятельно подключать электрический счетчик всегда была под рукой, производители устройств располагают ее на внутренней поверхности коробки.

Устанавливаем счетчик

Для крепления электрических проводов к клеммам счетчика, традиционно используется «винтовой» способ крепления.

От выходных клемм, на защитные устройства и распределители поступает электрический ток. Общая клемма для «ноля», на предохранители и защитные устройства (УЗО) подается «фаза». Более разумно устанавливать все используемые устройства в одном защитном щитке.

Электрический щиток

Применение в системе специальных электрических щитков обеспечивает надежное закрепление и самого счетчика и всех устройств. Как правило, оптимальной высотой, на которой необходимо устанавливать щитки, составляет до 1,7 метра. Его установка будет более функциональной, если щиток устанавливать на комфортной для пользователя высоте.

Почему необходимо электросчетчик опломбировать

Опломбированный счетчик

После того как установка счетчика выполнена, необходимо в обязательном порядке выполнить его опломбировку, для чего приглашаются представители контролирующей организации. Опломбированный счетчик полностью исключает возможность переделки устройства и вмешательств в его конструкцию извне.

Как подключить трехфазный счетчик

Сегодня можно выбирать наиболее походящий способ подключения устройства из тех нескольких вариантов, которые позволяют выполнить подключение трехфазного электрического устройства для учета потребленной энергии:

• способ — напрямую, в локальную сеть;
• с применением измерительных трансформаторов тока;
• из трех проводов через трансформатор в сеть;
• при помощи двух трансформаторов тока и напряжения в трехпроводную сеть;
• через трансформаторы в четырехпроводную сеть.

Инструментарий и расходные материалы для установки счетчика

Для выполнения работ по установке счетчика без проволочек и задержек понадобится следующий инструментарий и расходные материалы:

• плоскогубцы;
• щипцы;
• клещи, снимающие изоляционный материал с провода.

Необходимо позаботься о том, чтобы при выполнении работы был организован доступ к проводу вводному, иметь возможность безболезненно отключать его при выполнении работы.

Трехфазный счетчик имеет восемь клемм, которые по своему назначению абсолютно идентичны клеммам счетчика однофазного, отличие в том, что в данном виде устройства учитывается количество фаз. Наиболее широко сегодня для установки в квартирах используются счетчики трехфазные.

Схема подключения трехфазного счетчика

Прежде чем приступить к выполнению прямого способа подключения, необходимо установить включатель-автомат вводный, который будет отвечать за перепады и скачки напряжения в сети. Далее устанавливаем однофазные приборы. Обязательно надо следить за тем, чтобы кабели были промаркированы.

Теперь, разделяем проводники «нуля» и проводники «фазы». Щипцы, которые мы приготовили заранее, используем для обрезки проводов и проводим зачистку подготовленного провода, освобождая его от изоляции.

После того как провода зачищены, контакты необходимо подключить к нулевой шине, а проводники фазы прикрепляем к квартирным каналам, если счетчик устанавливаем в коридоре общего пользования.

Провода присоединили, теперь очень важно выполнить их изоляцию для обеспечения безопасности, для чего используем специальные наконечники, выполненные из пластмассы.

Следующим шагом выполняем:

• заземление всех контактов;
• подключаем входные автоматы;
• подключаем УЗО.

Очень важно выполнить с особой внимательностью не только установку самого электрощита, но и выполнить изоляцию сечения всех проводов, которые расположены в испытательной коробке.

Важно помнить, что прежде чем приступить к установке счетчика или к его замене, необходимо согласовать процесс с представителями контролирующих органов и получить все разрешительные документы на проведение работы.

Видео — как правильно подключить электросчетчик

Схема подключения однофазного субсчетчика

Многоэтажные электрические схемы. Больше видео.

Это видео поможет вам понять, как подключить однофазный счетчик электроэнергии.

Вы можете узнать больше Схема ниже

Схема подключения однофазного субсчетчика .Включает однофазное питание, 2 фазы, 3 фазы, несколько установок, распределенную генерацию, альтернативную энергию, и типовые размеры оборудования. Как подключить цифровой или аналоговый счетчик электроэнергии однофазного счетчика кВтч от источника питания к главному распределительному щиту MDB. Электроснабжение дома своими руками с монтажом ж / д проводки.

С другим классом электропроводки я собираюсь опубликовать пост о схеме электропроводки счетчика энергии или о том, как подключить однофазный счетчик электроэнергии кВт / час киловатт-час.Монтаж электропроводки распределительного щита с однофазным питанием УЗО от электросчетчика до потребителя. В этом видео я пытаюсь объяснить концепцию однофазного электросчетчика или однофазного счетчика энергии. Посмотрев это видео, вы можете подключить счетчик электроэнергии дома.

Как подключить распределительный щит УЗО.Монтаж однофазной распределительной электропроводки в многоэтажном доме. В этом посте я поделюсь с вами только схемой, на которой я показал полный метод подключения или установки электросчетчика.

Ниже приведены схемы подключения для установки однофазного 3-фазного 4-проводного цифрового или аналогового счетчика электроэнергии в кВт / ч от источника питания до главного распределительного щита в доме.Красный провод показывает напряжение, линию или фазу, а черный – нейтральный провод. Как подключить однофазный электрический распределительный щит в многоэтажном доме.

Руководство по подключению и подключению однофазного счетчика кВтч в видеоуроке на урду хинди. Однофазные трехфазные электрические схемы 1 фаза 3 фазы отжима звезда-треугольник y d 3-фазный метод пуска двигателя с помощью автоматического пускателя звезда-треугольник с.В этом видео я пытаюсь объяснить концепцию однофазного электросчетчика или однофазного счетчика энергии.

Система распределения электроэнергии в многоэтажном доме. Подключение и установка электропроводки автоматических выключателей rcd cb и mcb. Монтаж распределительного щита с УЗО.

После просмотра этого видео вы сможете произвести подключение электросчетчика в домашних условиях.Основное электрическое питание 230 В переменного тока 120 В переменного тока в нас подключено через вторичную обмотку трансформатора 3 фазы 4 проводной системы однофазный счетчик энергии и mcbs dp sp к подсхемам и конечным подсхемам для защиты всех подключенных электрических устройств и приборов через установку электропроводки. . Электросхемы счетчиков для низковольтных станций счетчиков в Вангареи и Кайпара.

Установка однофазного счетчика электроэнергии с ж / д и электроснабжения.

Трехфазная линия Подключение однофазного счетчика Земля Bondhon Видео Соответствующая электрическая схема однофазного счетчика Энергия Видео Соответствующая электрическая схема однофазного счетчика Энергия Однофазный счетчик киловатт-часов 45a кВтч Документация Sonnen Support Australia Однофазный трехфазный субсчетчик Madina Electric Одно- и трехфазный счетчик энергии HPP Power Of Technology Видео Соответствующая электрическая схема однофазного счетчика Энергия Схема контактов Listrik Что вам нужно для модернизации электросетей Великобритании Подключение электропроводки счетчика электроэнергии ब जल म टर क कन क सन Подключение счетчика Руководство по подключению однофазного счетчика кВтч на урду хинди Подсчет для утилиты экономии энергии и снижения затрат Использование драйверов интеллектуального реле для интеллектуальных счетчиков Часть 1 Рисунок 7 Из экспериментального анализа текущих характеристик.

Схема подключения счетчика Form 4s

Счетчик формы 4s – это счетчик формы, используемый для измерения однофазных трехпроводных сетей.Ниже представлена ​​электрическая схема 4-х метрового счетчика. Как всегда помните, что нет стандарта на цвета в поле замера. Поэтому всегда используйте стандарт вашей компании в отношении цветового кода. Цвета здесь выбраны случайным образом, поэтому они отображаются на рисунке.

Схема подключения счетчика Form 4s

Для схемы подключения счетчика формы 4s начнем снизу. Обратите внимание, что мы собираемся измерять однофазную трехпроводную сеть. У нас есть два фазных провода и нейтраль.Обратите внимание, что это тот же тип услуг, который вы найдете в большинстве домов. Единственная разница в том, что он больше. Дома обычно измеряются с помощью базы 200 амперметров. Более того, все, что выше, обычно требует CT.

Хорошо, у нас две фазы. Используя теорему Блонделя, мы знаем, что, поскольку у нас есть три провода, нам понадобятся два трансформатора тока. Однако каждый ТТ устанавливается на отдельной фазе. Помните, что ориентация КТ важна. Маркировка полярности должна быть обращена назад к стороне линии или трансформатору.Отсюда старая пословица «точка в горшок».

Двигаясь вверх по схеме от трансформаторов тока, мы находим провода X1 и X2 на каждом трансформаторе тока. Также важно отметить, что X1 подключен к клеммам гнезда измерителя, помеченным как «ток на входе», а X2 снова подключен к нейтрали. Подключите их в обратном направлении, и счетчик не будет правильно регистрировать.

Оставаясь в цепи ТТ, переходим к клеммам возврата тока. Эти провода подключаются к нейтрали, чтобы создать обратный путь для тока.

Напряжения

После отслеживания всех токоведущих проводов мы отслеживаем провода напряжения. Обратите внимание, что в этом случае провода напряжения подключаются непосредственно к служебным проводам. Если бы мы использовали СТ в этой услуге, мы бы подключили провода напряжения к СТ.

Какое напряжение вам следует ожидать в этой услуге? Вы должны ожидать увидеть напряжение 240 В между каждой фазой. Кроме того, от каждой фазы к земле или нейтрали вы должны ожидать 120 В. Теперь есть некоторые странные службы 480 В, которые используют эту службу, так что имейте в виду.

Где мы обычно видим форму 4s?

Измеритель формы 4s представляет собой трансформатор, также известный как измеритель трансформатора тока, и обычно устанавливается в больших жилых помещениях, обслуживающих 400 ампер или больше.

Он также встречается на крупных предприятиях с такими же требованиями. Также его можно найти на временных сервисах. Это могут быть услуги по ремонту пил или временные прицепы для школ.

Трехфазный четырехпроводный счетчик энергии Руководство пользователя

Трехфазный четырехпроводной счетчик

Введение

Это простой трехфазный четырехмодульный счетчик на DIN-рейке с прозрачным корпусом счетчика, который широко используется в суб-измерительных системах.Этот счетчик очень популярен во всем мире благодаря своему новому внешнему виду, хорошему качеству и разумной цене.

Характеристики и технические параметры

Характеристики

• ЖК-дисплей с подсветкой;
• Внутренний аккумулятор для поддержки дисплея при выключенном питании.

Технические параметры

Напряжение: 3 * 230/400 В
Ток: 3 * 5 (80) A
Класс точности: 1,0
Стандарт: IEC62052-11, IEC62053-21 50-60 Гц
Частота: 800имп / кВтч
Постоянная импульса: LCD 6 + 2
Дисплей: с.2Вт, 10ВА
Потребляемая мощность: 0,0041b

Счетчик может быть запущен и записан непрерывно при эталонном токе (см. Таблицу)

Счетчик	Класс счетчика			Коэффициент мощности
	1	2	3
Прямое подключение	0,004 фунтов	0,05 фунтов	0,01 фунтов	1

Рекомендуемый провод (для справки )

Сейф несущая способность емкость провода с резиновой или пластмассовой изоляцией (1)
Спецификация ( мм )	номинальное сечение (мм2)	Безопасная грузоподъемность (A)
		BX	B L X	Б.В.	B L V
1 * 1 .1 3	1	2 0		18
1 * 1 . 3 7	1,5	25		22
1 * 1,76	2 . 5	33	25	30	23
1 * 2 . 24	4	42	33	40	3 0
1 * 2 . 7 3	6	55	42	50	40
7 * 1 . 33	10	80	55	75	55
7 * 1,76	16	105	80	100	7 5
7 * 2 .1 2	25	140	105	130	100
7 * 2 . 5 0	35	170	1 40	160	125
1 9 * 1. 8 3	50	225	170	2 05	150
1 9 * 2 .1 4	75	280	225	2 55	185
1 9 * 2,50	95	340	280	320	240
Примечание. Провод BX (BLX) с медным (алюминиевым) сердечником с резиновой изоляцией или провод BV (BLV) с медным (алюминиевым) сердечником с ПВХ-изоляцией, широко используемый в распределительных системах переменного и постоянного тока напряжением 500 В или менее 500 В.Температура для данных, перечисленных в таблице выше, составляет 35 ° C, безопасный Значение несущей способности для проволоки на однопроволочной.

Описание

Индикация мощности фазы

B Индикация мощности фазы B

C Индикация мощности фазы C

Дисплей

Схема подключения Размеры измерителя

Инструкция по установке

• Выберите стандартную DIN-рейку 35 мм (длина уточняется самостоятельно), закрепите их в месте ожидания установки;

• Вставьте счетчик в верхнюю DIN-рейку, затем нажмите на зажим в нижней части счетчика, см. Рис.1. После успешной установки нижней части счетчика на DIN-рейку, освободите зажим, чтобы убедиться, что счетчик полностью установлен, см. Рис. 2 и Рис. 3.
• Рис. 4 после установки
• Выполнение подключения согласно электросхеме, см. Рис. 5;
• После подключения используйте свинцовое уплотнение для герметизации клеммной крышки, см. Рис. 6

Указания по технике безопасности

Информация для вашей безопасности

Настоящее руководство не содержит всех мер безопасности при эксплуатации этого оборудования (модуля, устройства), поскольку особые условия эксплуатации, местные нормы или правила могут потребовать принятия дополнительных мер.Тем не менее, он содержит информацию, которой необходимо придерживаться в целях вашей личной безопасности и во избежание повреждения оборудования. Эта информация выделяется предупреждающим треугольником с восклицательным знаком или молнией в зависимости от серьезности предупреждения.

Предупреждение

Означает, что несоблюдение инструкции может привести к смерти, серьезным травмам или значительному материальному ущербу.

Осторожно

Означает опасность поражения электрическим током, а несоблюдение необходимых мер безопасности может привести к смерти, серьезным травмам или значительному материальному ущербу.

Квалифицированный персонал

Установка и эксплуатация этого оборудования, описанного в данном руководстве, может выполняться только квалифицированным персоналом.
Только люди, которые имеют право устанавливать, подключать и использовать это оборудование, а также обладают надлежащими знаниями о маркировке и заземлении электрического оборудования и цепей и могут делать это в соответствии со стандартами безопасности и нормативными требованиями, считаются квалифицированным персоналом в данном руководстве.

Использование по назначению

Оборудование (устройство, модуль) может использоваться только для случаев применения, указанных в каталоге и руководстве пользователя, и только в сочетании с устройствами и компонентами, рекомендованными и одобренными Zhejinag Xintuo New Energy Co., ООО

Исключение ответственности

Мы проверили содержание этой публикации и приложили все усилия, чтобы описания были как можно более точными. Однако нельзя полностью исключить отклонения от описания, поэтому мы не несем ответственности за любые ошибки или упущения в предоставленной информации. Данные в этом руководстве регулярно проверяются, и необходимые исправления будут внесены в последующие издания. Если у вас есть предложения, пожалуйста, дайте нам знать.

Мы оставляем за собой право на внесение технических изменений.

Авторские права

Copyright Zhejinag Xintuo New Energy Co., Ltd, апрель 2016 г. Все права защищены.
Запрещается передавать или копировать этот документ, а также использовать или раскрывать его содержание без нашего явного разрешения. Любое копирование является нарушением закона и подлежит уголовной и гражданской ответственности. Все права защищены, особенно в отношении ожидающих или утвержденных патентов или зарегистрированных товарных знаков.

Общее предупреждение

После снятия упаковки убедитесь в целостности агрегата.В случае сомнений не используйте оборудование и обратитесь к техническому персоналу.
Монтаж электроприборов должен выполняться только квалифицированными электриками. Обязательно соблюдать общепринятые меры безопасности.
В случае выхода из строя и / или неисправности устройства выключите его. По вопросам ремонта обращайтесь только к техническому персоналу. Несоблюдение вышеуказанного может поставить под угрозу безопасность устройства.

Гарантия

Завод отремонтирует или заменит продукты, пока свинцовая пломба еще не снята, в течение 18 месяцев, если обнаружит, что продукты не соответствуют технической спецификации.

Руководство пользователя трехфазного четырехпроводного счетчика энергии

– Загрузить [оптимизировано] Руководство пользователя трехфазного четырехпроводного счетчика энергии
– Загрузить

Главная электрическая панель и вспомогательные панели

Руководство по тому, как ваш дом получает и распределяет электрический ток между лампами, розетками и приборами.

Задумывались ли вы, как электричество доставляется в ваш дом и проходит через него? Понимание того, как работает электрическая система дома, может иметь большое значение для того, чтобы вы могли легко и безопасно решать проблемы с электричеством, когда они возникают.

Следующая информация поможет вам понять, как работает электрическая система дома.

Электрооборудование вашего дома

Электросистема вашего дома начинается с электросети, которая передает электроэнергию в ваш дом по воздушным линиям электропередач от опоры или под землей по подземным трубам, называемым «трубопроводом».

Электроэнергетические компании поставляют электроэнергию через мачту на крыше. Провода проходят через счетчик к главной панели.Дон Вандерворт, HomeTips © 1997-2021 гг. | HomeTips

В том месте, где подается электричество в ваш дом, вы обычно найдете электросчетчик и главную сервисную панель, как показано на иллюстрации выше и фото ниже. Электросчетчик установлен на главной электрической панели. Отсюда мощность распределяется по субпанелям и цепям по всему дому. Как только электричество выходит за пределы вашего счетчика, оно распределяется по свету, розеткам и приборам по всему дому по нескольким различным электрическим цепям.Christian Delbert / Shutterstock.com

Здесь мы рассмотрим центры нагрузки – распределительный центр или главную панель и меньшие субпанели, используемые для подключения и управления различными электрическими цепями.

Главная электрическая панель

Основные панели бывают разных размеров и конфигураций. Панель может быть установлена ​​снаружи дома отдельно от электросчетчика или в сочетании с ним, либо на внутренней стене за счетчиком.

Современная главная панель принимает три входящих электрических служебных провода и направляет меньшие кабели и провода к субпанелям и цепям по всему дому.

За автоматическими выключателями главной панели питание подается через заряженные шины (две шины, на которые закрепляются автоматические выключатели). НЕ ПРИКАСАЙТЕСЬ! Дон Вандерворт, HomeTips © 1997-2021 гг. | HomeTips

Линии питания подключаются к двум верхним проушинам держателя счетчика. Когда счетчик установлен, главные автоматические выключатели отбирают электроэнергию от двух нижних наконечников, замыкая цепь. Главные выключатели подают электричество на две шины, которые, в свою очередь, передают его вторичным выключателям.

В целях безопасности все цепи должны быть заземлены: непрерывный провод (часто сплошная медь) должен проходить от нейтрального разъема внутри панели к земле, такой как водопроводная труба или металлический стержень, вбитый непосредственно в землю. В отличие от горячих шин, нейтральная шина не имеет устройства защиты от перегрузки по току, поэтому она может постоянно поддерживать 0 вольт.

Автоматические выключатели и предохранители

Главная панель также включает в себя механическое устройство определенного типа для отключения электрических цепей дома от поступающей энергии.В большинстве современных систем это устройство представляет собой автоматический выключатель или просто «выключатель». Автоматический выключатель – это выключатель, который может отключаться вручную или автоматически отключаться из-за сбоя в электрической системе – обычно из-за перегрузки, которая может вызвать нагрев проводов или даже возгорание. На главной электрической панели имеются автоматические выключатели первичной цепи и отдельные выключатели. . Дон Вандерворт, HomeTips © 1997-2021 гг. | HomeTips

В других типах разъединителей используются рычаги и предохранители – вы нажимаете на рычаг или вытаскиваете блок предохранителей, чтобы отключить питание электрических цепей дома.

Максимальный ток, который сервисная панель может выдавать за один раз, отмечен на главном выключателе. Для большинства домов сети 100 А достаточно, чтобы удовлетворить все потребности в электричестве; тем не менее, многие строители новостроек теперь устанавливают службы на 150 или 200 ампер, чтобы обеспечить достаточную емкость. Электрические сервисные панели, рассчитанные на 60 ампер или ниже, не соответствуют современным требованиям.

Каждый автоматический выключатель рассчитан на тип провода и нагрузку, необходимую для его цепи. Наиболее типичные мощности для цепей освещения и розеток – 20 и 15 ампер.Стандартные выключатели для цепей на 120 В занимают один слот.

Выключатели для цепей на 240 В занимают два слота. Хотя типичный отбойный молоток 220 в два раза толще, чем стандартный отбойный молоток, некоторые производители делают сверхтонкие отбойные молотки, которые занимают лишь половину площади стандартных отбойных молотков. Автоматические выключатели большой мощности используются для электроприборов, таких как духовки, водонагреватели, сушилки для одежды и кондиционеры, которые потребляют много энергии.

Субпанели и ответвительные цепи

Более крупные автоматические выключатели также могут подключаться к вторичным панелям, называемым субпанелями.Субпанели имеют собственный набор автоматических выключателей и питают определенные устройства или участки дома. Подпанели часто располагаются в другой части дома. Вы можете, например, найти такой рядом с кондиционером в вашем доме.

Ответвительные цепи типичного дома © Дон Вандерворт, HomeTips

Цепи, по которым электричество доставляется в различные части дома, называются параллельными цепями. Ответвительные цепи берут начало в сервисной распределительной панели – главной или вспомогательной панели.

Для более глубокого изучения электрических панелей см. Электрические сервисные панели и автоматические выключатели: как они выполняют свою работу.

Для получения информации о проводке см. Домашняя электрическая проводка.

Наружные цепи

Электрические розетки на открытом воздухе, кухне и в ванной комнате должны быть защищены специальным прерывателем цепи замыкания на землю (GFCI) для защиты от поражения электрическим током. Поскольку он очень чувствителен к любому короткому замыканию, этот тип прерывателя может нуждаться в более частой переустановке, чем стандартные прерыватели, и его следует периодически проверять.Стандартная розетка

(слева) и розетка GFCI (справа) © Дон Вандерворт, HomeTips

Если в домашней электрической цепи подается питание только на несколько наружных розеток, вы можете защитить эти розетки, установив специальные розетки GFCI. Для получения дополнительной информации о розетках GFCI см. Руководство по покупке электрических розеток.

Рекомендуемый ресурс: Получите предварительно проверенного местного подрядчика по электромонтажу

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором других статей более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Don Vandervort

Полное руководство по подключению трехфазного счетчика кВтч

В прошлый раз я пишу об однофазной электромонтажной проводке, и в этом посте я пишу о проводке 3-фазного счетчика кВтч и его схеме подключения. Как вы знаете, мы используем два типа электроприборов в зависимости от его номинального напряжения, в которых некоторые предназначены для однофазной сети, а некоторым требуется 3 фазы, точно так же мы используем два типа счетчиков киловатт-часов: один для однофазной и второй трехфазный счетчик киловатт-часов.
В однофазном питании мы в основном используем 110 или 220, а в трехфазном – от 380 до 440 В.
В этом посте я пишу о подключении проводки трехфазного счетчика кВтч, которое является слишком простым подключением проводов, а также его установка слишком проста, но только для профессионалов, потому что в однофазном источнике питания у нас есть одна нейтраль и одна фаза, а в трехфазном – 4 провода. Система у нас есть 3 фазы, которые больше чем два раза от однофазного источника питания.

Полное руководство по подключению трехфазного счетчика кВтч

Как вы знаете, мы используем провода разного цвета для разных материалов и мест.Для однофазной фазы мы используем два цвета: красный и черный. Черный для нейтрали и красный для фазы или линии.
Просто лизните это, мы используем красный, желтый, синий для трех фаз и красный желтый синий и черный для трехфазной 4-проводной системы.

В однофазном счетчике кВт / ч у нас есть 4 клеммы, первая из которых для входящего фазного провода, который идет от основного полюса распределительной сети, а вторая – для нейтрали, которая также идет от основного распределительного полюса, третья клемма для выхода N а последний – для подключения фазы к нагрузке.

Как и в однофазной проводке счетчика кВтч, у нас есть 2 точки подключения для входа и 2 точки подключения для выхода, просто выделите это в 3-фазной проводке счетчика кВтч , у нас есть 4 точки подключения для входа и 4 для выхода.

Для однофазной сети используется двухжильный провод, для трехфазной – трехжильный, а для трехфазной четырехпроводной системы – четырехжильный электрический кабель.

Поскольку мы знаем, что трехфазный счетчик электроэнергии в кВт / ч предназначен для трехфазной четырехпроводной системы, мы используем для этого четырехжильный электрический кабель, однако на схеме я покажу одножильные кабели, из которых вы легко можете научиться.

Схема подключения трех / трехфазного счетчика кВтч

На приведенной выше схеме я показал, как подключить или установить трехфазный счетчик электроэнергии. На приведенной выше схеме для лучшего понимания показан одножильный одножильный кабель, в реальной жизни мы повторно подключили четырехжильный электрический кабель для установки трехфазного счетчика электроэнергии.
На приведенной выше диаграмме я показал опору электросети, от которой я подключаюсь к счетчику, а затем получаю подключение для нагрузки от ЭМ.
Подключение электропроводки счетчика электроэнергии такое же, как показано на схеме i.

На схеме i показано, что желтый и синий обозначают линии, а черный – нейтраль, и показаны все одножильные кабели, но в реальной жизни для трехфазного счетчика кВтч используется четырехжильный или четырехжильный кабель. Если четырехжильный электрический кабель недоступен, вы также можете использовать одножильные или двухжильные кабели, но лучше всего использовать четырехжильный кабель.

Я надеюсь, что вы понимаете весь процесс подключения и установки трехфазного счетчика электроэнергии в киловатт-часах, и еще кое-что, что метод подключения аналогового и цифрового трехфазного счетчика энергии одинаков.

Установка нового электрооборудования

До мы начинаем – в качестве предостережения – никогда не работайте вживую провода! Ток 20 миллиампер через грудь (т. Е. поражение электрическим током из одной руки в другую) может смертельно остановить человека сердце.

Установка временного источника питания

Перед установкой нового электрооборудования на дома вам, как правило, понадобится временное электричество. Фактически, один из первые утилиты, которые вы захотите подключить на своем строительная площадка.Мы установили временное электропитание метр в земле возле трансформатора энергокомпании у нашей каюты (позвоните в энергокомпанию и посмотрите где они хотят, чтобы вы его разместили, если вы не знаете). Они будут вы поместили временный пьедестал в землю вместе с медный заземлитель. Власть Юты взимала с нас минимальную плату за связь. Я думаю, это было порядка 30 долларов. Наш временный измеритель мощности имел вилку на 240 В (30 А), а также пару Розетки с защитой от GFCI 20A – показаны ниже.

Установка новой электрической службы – Энергетическая компания Подключение

Для установки новой системы электроснабжения или постоянного электроснабжения в штате Юта компания Rocky Mtn Power требует, чтобы владелец проложил трубопровод от от источника энергокомпании до точки обслуживания или щитка счетчиков на твой дом. Энергетическая компания за свои деньги устанавливает проводников, электросчетчик и ставит пломбы на панель. Требования к размеру кабелепровода приведены на измерительной панели. местоположение и другие инструкции по обслуживанию перейдите по ссылке www.rockymoutainpower.net и щелкните «Информация для подрядчиков».

Для нашей службы 400A нам потребовалось проложить один кабелепровод диаметром 3 дюйма. от зеленого квадрата на нашей линии собственности до панели счетчика на нашем салон самолета. Трубопровод требовалось проложить на глубине 24 дюйма. У нас было около 50 футов между зеленым ящиком и нашей измерительной панелью. При установке вашего новая электрическая служба, но вы можете выкопать ее вручную, если это не слишком далеко.

Вот наша измерительная панель 400A GE. Эта панель имеет главный выключатель для питания разрывной панели на 200 А в кабине, а также на 200 А. встроенный выключатель.

Как выглядит электрическое обслуживание?

Четыре провода связаны с питанием главная панель с питанием. Три из них поступят от утилиты компании, а четвертый (голый) провод идет откуда-то еще.

Оголенный провод соединяется с одним или несколькими длинными металлическими стержнями. в землю или на провод / арматуру, закопанную в фундамент (a.к.а. Уфер земля), а иногда к водопроводу (должен быть металлическим, продолжаться до того места, где магистральный водопровод, входящий в дом. Остерегайтесь гальванических действие проводимости «разрывается» (часто между медной и железной трубой). Это «заземляющий провод». Он нужен, чтобы убедиться, что третий контакт на ваших розетках заземлен. Этот провод обычно нет тока.

Один из других проводов будет белым (или черным с белым или желтые полосы, а иногда и просто черные).Это нейтральный провод. Подключается к “центральному крану” раздачи трансформатор, обеспечивающий питание. Это связано с заземляющий провод только в одном месте (обычно внутри основной панели). Нейтраль и земля не должны быть подключены где-нибудь еще. В противном случае могут произойти странные и / или опасные вещи.

Кроме того, должна быть только одна система заземления в дом. Некоторые нормы требуют более одного заземляющего электрода. Они будут соединены вместе или подключены к нейтрали. в общей точке – еще одна система заземления.Добавление дополнительных заземляющие электроды, подключенные к другим частям дома проводка небезопасна и противоречит нормам.

Если вы добавляете дополнительную панель, земля и нейтраль обычно выведены как отдельные проводники от главной панели и являются не связаны друг с другом на субпанели (т. е. по-прежнему только один соединение нейтраль-земля). Однако в некоторых ситуациях (определенные категории отдельных зданий) вы действительно делаете необходимо предусмотреть второй заземляющий электрод – проконсультируйтесь с вашим инспектор.

Два других провода обычно черного цвета и являются «горячими». провода. Они прикреплены к распределительному трансформатору от вашей электросети. компания как хорошо. Два черных провода сдвинуты по фазе на 180 градусов. Другие. Это означает, что если вы подключите что-то к обоим горячим проводам, напряжение будет 220 вольт. Если вы что-то подключите к белый и любой из двух черных вы получите 110 В. Кажется, что в некоторые панели входят только три провода. Это либо потому, что нейтраль и земля подключены. вместе в другой точке (например: метр или столб) и один провод выполняет двойную функцию как нейтраль и земля, или в некоторых в редких случаях в сервисе есть только один горячий провод (только 110 В услуга).

Требования к площади подъезда для обслуживания

Ссылка NEC 2008, таблица 250-66

Размер самого большого необоснованного проводника служебного входа или Эквивалентная площадь для параллельных проводников (AWG / тыс. Мил.)		Размер проводника заземляющего электрода (AWG / kcmil)
Медь	Алюминий или алюминий с медным покрытием	Медь	Алюминий или алюминий с медным покрытием
2 или меньше	1/0 или меньше	8	6
1 или 1/0	2/0 или 3/0	6	4
2/0 или 3/0	4/0 или 250	4	2
С 3/0 по 350	От 250 до 500	2	1/0
Свыше 350 – 600	Более 500 – 900	1/0	3/0
Свыше 600 до 1100	Свыше 900 до 1750	2/0	4/0
Свыше 1100	Более 1750	3/0	250

Измеритель мощности – необходимое рабочее пространство перед измерителем

Частью установки нового электрооборудования является монтаж основного панель питания или измеритель мощности.Мы использовали комбинированную панель, которая были оба. Коммунальным компаниям обычно требуется рабочее место перед измерителя мощности, как показано ниже. Этот позволяет сервисным техникам или электрикам комфортно и безопасно Работайте со своим измерителем мощности и главной сервисной панелью.

Измеритель мощности – Свободное пространство для опоры здания Накладные услуги

На схеме ниже показано, что ваш измеритель мощности должен быть 3 ‘ минимум от входной двери, газового счетчика или оконного проема. Счетчик также должен быть расположен в пределах 10 футов от переднего угла резиденция. Эти требования устанавливаются вашей утилитой. компания, в нашем случае Pacific Power. Это довольно типично для установка новых электрических сетей в других частях страны.

Измеритель мощности – зазоры для подземных коммуникаций

Электрооборудование – Основы

Жилой Электротехнические директивы и нормы

Приблизительный Электрический и тяговый кабель

Общие электрические Электрические схемы

выключателей и Предохранители

Калибр и напряжение проводов Калькулятор капель

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999)

Определение размеров вашей электрической части Сервис

Электрооборудование – Установка главной линии обслуживания

Пожар / дым Установка сигнализации

Электропроводка дверного звонка

Телефонная проводка

Низковольтная проводка

Выводы кабеля

Описание вашей домашней электросистемы

Предпосылки: понимание вашей электрической системы

При поиске и устранении неисправностей в электросети в доме вы можете избежать серьезных разочарований, изучив или проанализировав сведения о своей электрической системе.Когда вы узнаете достаточно, вы будете готовы перейти на страницу для Устранение этих проблем в вашем собственном доме. Заявление об ограничении ответственности.

Меню страницы

См. Также: Как дела идут не так

Ваша домашняя электрическая система: Электроэнергия течет к вашим осветительным приборам и приборам от энергокомпании через вашу панель, ее выключатели, через ваши цепи и обратно. Вот схематическое изображение всех основных частей вашей домашней электрической системы.

Есть много соединений на этих путях, которые могут быть нарушены или выходить из строя, и есть много способов, по которым электричество может уйти туда, куда вы этого не хотите.Смотри мой Электричество загадочно? статья и мой Электрика как статья на втором языке.

Энергетическая компания: Электроэнергетическая компания и ее распределительная система обеспечивают электропитание по проводам, переключателям и трансформаторам от электростанции до точки подключения в вашем доме.

Сама система коммунального обслуживания может иметь проблемы, которые могут повлиять на вещи в вашем доме. Его встроенные функции безопасности могут вовремя останавливать подачу электроэнергии, но другие соединения, разорванные линии, штормы, недостатки или ошибки могут иногда приводить к возникновению необычных напряжений в вашей системе, что может привести к повреждению ее частей.Чувствительность домашнего электронного оборудования к этому заставила нас больше осознавать эту возможность, так что наши устройства защиты от перенапряжения стали обычным явлением. Но от некоторых скачков напряжения сложно защититься, и они могут быть похожи по своим эффектам на удары молнии.

Эта диаграмма дает более подробное представление об источнике 120 и 240 вольт в трансформаторе компании.

Ваша главная панель: Ваша центральная панель выключателя (или блок предохранителей) направляет электричество через ваш дом в виде нескольких отдельных цепей, каждая из которых выходит из своего автоматического выключателя (или предохранителя) по одному проводу и возвращается от того, что использует электричество к другому соединению в панели с помощью другого провода.Автоматический выключатель или предохранитель прервет ток (поток), если он когда-либо начнет приближаться к опасному уровню. На этой диаграмме сравнивается главная панель в том виде, в каком я ее до сих пор изображал, с тем, как устроена типичная панель:

В панели может быть отдельный «главный» выключатель, который может отключать питание большинства или всех цепей. Если нет, то он мог быть возле счетчика энергокомпании. Эти устройства автоматически отключают питание, но соединения в любой из этих точек – на счетчике, в главном выключателе, внутри главного выключателя – могут выйти из строя или стать ненадежными, нарушив некоторые или все источники питания в вашем доме.

Цепи: Цепь – это путь, по которому электрический ток может течь от и к источнику электроэнергии. Эта концепция нуждается в некотором пояснении. Если бы это всегда было так просто, как ток от источника, идущий только по одному возможному пути к одному свету и обратно по одному обратному пути, тогда работу или неисправность цепи было бы легко понять. Но не все так просто. Эта диаграмма позволяет проследить путь одной цепи по мере ее прохождения через вашу систему:

Нормы и правила определяют домашнюю цепь как имеющую источник на одном из домашних автоматических выключателей или предохранителей.Тогда, взяв это за исходное место источника электричества, мы обнаружим, что большинство цепей в доме сложны и включают в себя ответвления, подобные ветвям дерева.

По коду, выделенная цепь используется для каждого из наиболее крупных приборов, таких как электрическая плита, электрический водонагреватель, кондиционер или электрическая сушилка; эти, а также электрические нагреватели будут иметь два (соединенных) выключателя, чтобы использовать 240 вольт вместо 120 вольт, используемых в большинстве других устройств. Для каждой посудомоечной машины, печи для утилизации отходов, газовой или масляной печи и стиральной машины обычно предусмотрена выделенная цепь на 120 вольт.Большинство других 120-вольтовых цепей имеют тенденцию обслуживать несколько (от 2 до 20) лампочек и розеток. Обычно есть две цепи для розеток в кухне / столовой, и в них используется более тяжелый провод, способный к току 20 ампер.

Цепи, обслуживающие более одной розетки или света, передают питание в последовательные места посредством соединений в самом устройстве или в коробке, в которой оно установлено. Таким образом, в любой одной цепи есть много мест, где электричество может не пройти – – от автоматического выключателя и его соединений, через ряд соединений в устройствах и коробках, через переключатели и контакты розетки, в которую вы что-то вставляете.Устранение проблем с электричеством в вашем доме будет зависеть от базового понимания этих вопросов. (Нужна помощь по Как маркировать схемы вашей панели?)

Иногда поведение электричества в доме объясняется сравнением с водопроводом. Вода и то, что она делает, менее абстрактны. Но аналогия очень ограничена. Это правда, что давление воды (напряжение) через трубу определенного размера или душевую насадку (сопротивление) может привести к определенной скорости потока (тока), и, таким образом, будет доставлено определенное количество галлонов (киловатт-часов).Но что будет означать схема – с точки зрения сантехники? Напор воды заканчивается у раковины или на лужайке за спринклерной системой. Возврат воды обратно в резервуар очень круговой. Электропроводка – это более плотная система, более закрытая система.

Провода: горячий, нейтральный, заземляющий: Чтобы понять, как работают разные провода в цепи, сначала рассмотрим использование терминов. Поскольку в доме подается переменный ток, термины «положительный» и «отрицательный» не применяются, как к постоянному току в аккумуляторах и автомобилях.Вместо этого энергокомпания предоставляет электроэнергию, которая будет течь туда и обратно 60 раз в секунду. Электроэнергия проходит через трансформатор, с одной стороны, и работающие предметы домашнего обихода, с другой стороны, по непрерывным путям между ними.

Две клеммы трансформатора изолированы от земли, а третий заземлен. Мы называем эти изолированные провода «горячими» или «находящимися под напряжением», потому что все, что хоть немного связано с землей (например, мы!), При прикосновении к горячему проводу, вместе с землей создает случайный путь для прохождения электричества между этим проводом и “заземленный” вывод трансформатора.(Смотрите это очень хорошо Изображение потрясений по типу инженера).

Горячий провод цепи – это, можно сказать, половина пути, который проходит цепь между источником электричества и рабочими элементами («нагрузками»). Другая половина, в случае цепи на 120 В, – это «нейтральный» провод. Для 240-вольтовой цепи другая половина – это горячий провод от другой фазы, а другой горячий провод идет от трансформатора. Когда они включены (работают, работают), нагрузки являются частью пути тока и там, где электричество выполняет свою работу.

Горячие провода разводятся в вашем доме от нескольких автоматических выключателей или предохранителей в вашей панели. Горячие провода обычно черные, иногда красные или даже белые, и никогда не зеленые или оголенные. Заземленные нейтральные провода в вашем доме также разводятся от вашей панели, но от одной или двух «нейтральных шин». Нейтральные провода всегда должны быть белыми. Контакт с ними обычно не должен шокировать вас, потому что они связаны с землей гораздо лучше (мы предполагаем), чем вы. Но контакт с горячим, даже белым, может шокировать вас.Даже когда они выключены, мы называем эти провода горячими, чтобы напомнить себе, что они будут, и отличить их от нейтрали и заземления.

Помимо черного, красного и белого проводов, кабели в домах, проложенные с 1960-х годов, также содержат оголенный или зеленый провод «заземления». Как и нейтраль, он в конечном итоге подключен к заземленной клемме трансформатора, но этот провод не подключен, чтобы быть частью нормального пути обтекания цепи. Вместо этого он предназначен для соединения с металлическими частями осветительных приборов и приборов, чтобы обеспечить путь «к заземлению», если горячий провод должен контактировать с такими частями; в противном случае мы с вами могли бы быть лучшим из возможных путей.(На этой диаграмме посмотрите, можете ли вы изобразить различные пути, по которым проходит нормальный ток и короткое замыкание на землю 🙂

Другими словами, когда заземляющий провод действительно проводит ток, он заботится об опасной ситуации; Фактически, он обычно внезапно несет такой большой поток, что вызывает срабатывание выключателя цепи, тем самым также предупреждая нас о том, что проблема требует внимания.

Коммутация: По правилам, соглашению и уважительным причинам, предполагается, что коммутировать только горячие провода, а не нейтраль или землю.На этой схеме показано, как работает бытовой выключатель:

Выключатель – это устройство, которое продолжает нагревание горячего провода до, скажем, света или же прекращает это нагревание. Таким образом, черный или красный провод между переключателем и его индикатором не всегда на самом деле горячий; когда он не горячий, его цвет остается в силе, чтобы напоминать нам, что иногда он будет горячим. Существует форма переключения, при которой два или более переключателя могут управлять светом. Их обычно называют трехпозиционными переключателями. Обычно они работают за счет того, что один выключатель продолжает нагревать другой по одному или другому из двух “путевых” проводов, которые проходят между переключателями; последний выключатель подключает горячего или незнакомого путешественника к свету, тем самым активируя свет или нет.Я даю больше Обсуждение и схемы 3-х позиционных переключателей.

Другие специализированные переключатели включают диммеры, датчики движения, фотоэлементы, таймерные переключатели, термостаты и переключатели «умного дома» (X-10). Вы можете получить мои советы по этому поводу на Автоматика управления.

Тур по цепи: Здесь вы увидите электрическую схему дома, но не всего дома. Есть схемы (вот Предварительный просмотр) переключаемой розетки, трехпозиционных переключателей, серии розеток и всех связанных с ними переключателей и лампочек.Чтобы вы могли испытать все тонкости схемы на практике, возьмите Тур. (Те, кто любит головоломки, найдут даже три задачи по устранению неполадок в конце тура). Затем, чтобы сравнить эту же схему, которая подключается в электрических коробках, с тем, как ее кабели будут проложены в определенном наборе комнат в доме, перейдите к Схема разводки. Я рекомендую вам просмотреть эти файлы; вы можете узнать в них то, что вы найдете в своем собственном доме.

Для продвинутых. Работая с более сложной проблемой, вы можете улучшить свое образование с помощью этого Учебное пособие по подключению в электрических коробках. И у меня есть эта страница, полная Диаграммы соединений, которые показывают большинство возможных способов подключения проводов к розеткам, осветительным приборам и распределительным коробкам.

«Лучше всего [черт возьми] позвонить или зайти на место работы электрика, чтобы попросить БЕСПЛАТНУЮ помощь и совет – что мне неудобно! Это мало чем отличается от прогулки в ресторан с собственной ветчиной.
