Электричество — совокупность явлений, обусловленных существованием, взаимодействием и движением электрических зарядов.

Название «электричество» произошло от греческого слова «электрон», так по-гречески называется янтарь. Еще в древности люди заметили, что если потереть янтарь о шерсть, он начинает притягивать различные тела: кусочки бумаги, соломинки, пушинки и т. д. Ученые решили, что при трении янтарю сообщается электрический заряд…

Эту тему можно развернуть не на одну страницу, но сейчас у нас другие цели. Мы должны научиться собирать и настраивать не сложные электронные схемы. Как они будут работать на физическом уровне, мы пока особо рассматривать не будем, сделаем упор на техническую сторону процесса, ну а тем, кто жаждет теоретических основ – поиск “Google” и “Яндекс” в помощь.

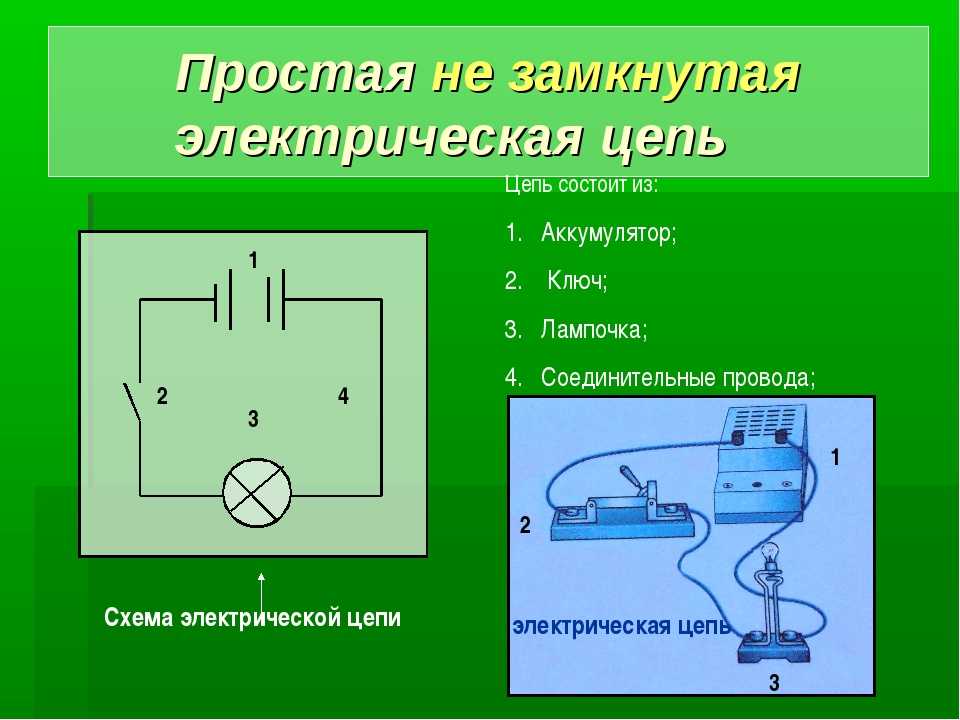

Давайте разберем, как работает простая электрическая цепь, состоящая из батарейки (источник тока), лампочки и выключателя. С помощью медных проводов нужно соединить лампочку с батарейкой и выключателем, пока выключатель находится в разомкнутом состоянии, ток по проводам не течет и лампочка не светится.

Если выключатель перевести в замкнутое состояние, то разность потенциалов (напряжение) между полюсами батарейки заставит электрический ток двигаться от минуса батарейки через лампочку, через выключатель к плюсу батарейки. В этом случае лампочка будет светиться, но очень слабо, а может и вовсе не будет. Дело в том, что наша лампочка рассчитана на напряжение 3.3 вольта, а наша батарейка дает только 1.5 вольта.

Для того, что бы лампочка светила, мы используем две батарейки соединенных последовательно. При последовательном соединении батареек напряжение увеличится вдвое и составит 3 вольта.

Этого напряжения хватит для яркого свечения лампочки.

Разность электрических потенциалов – это есть напряжение. Напряжение обозначают буквой U. Единица напряжения названа вольтом (В). Что бы измерить напряжение в нашей схеме, нужно подключить вольтметр параллельно нагрузке (лампочке).

Сила электрического тока обозначается буквой I, измеряется в амперах, единица силы тока обозначается буквой «А». Меньшие токи измеряются в миллиамперах, обозначаются «мА». Один ампер равен 1000 миллиампер. В нашей схеме электрический ток движется всегда в одном направлении, поэтому он называется – «постоянный электрический ток». Что бы измерить силу тока в нашей схеме, нужно подключить амперметр

последовательно с нагрузкой (лампочкой).

Мощность электрического тока в ваттах выражается произведением напряжения в вольтах на ток в амперах.

P = UI

За единицу мощности принимают 1 ватт (Вт).

1 ватт = 1 вольт * 1 ампер

Мощность электрического тока можно так же выражать в киловаттах (кВт).

1 кВт = 1000 Вт.

Давайте посчитаем мощность тока в нашей лампочке. Пусть напряжение на лампочке будет 3 вольта, а ток проходящий через лампу будет равен 0.1 ампера (100 мА).

P = 3 вольта * 0.1 ампера = 0.3 ватта

Мощность тока питающего лампочку в нашей схеме равна 0.3 Вт.

Электрическая цепь. Электрическая схема – презентация онлайн

Похожие презентации:

Влияния состава и размера зерна аустенита на температуру фазового превращения и физико-механические свойства сплавов

Газовая хроматография

Геофизические исследования скважин

Искусственные алмазы

Трансформаторы тока и напряжения

Транзисторы

Воздушные и кабельные линии электропередач

Создание транспортно-энергетического модуля на основе ядерной энергодвигательной установки мегаваттного класса

Магнитные аномалии

Нанотехнологии

1.

Электрическая цепь. Электрическая схема.

2. Цель урока:

•познакомиться с понятием электрическая цепь;
•узнать, из чего она состоит;
•как графически
обозначаются элементы
цепи;
• научиться собирать простую эл.
цепь по электричекой схеме.

3. Электрическая цепь

Набор устройств, по которым течет
электрический ток, называется
электрической цепью.
• Электрические цепи изучают в
разделе электротехника

4. Электрическая цепь

Самая простая электрическая цепь
состоит из 4-х частей:
1. источника;
2. потребителя;
3. соединительных проводов;
4. ключа.

5. Источник

это то, что дает начало
чему-либо,
-служит основанием
чего-то,
-является тем, откуда
исходит, берется,
черпается что-то…
–

6. Источник Например:

• Струя подземной воды,
вытекающая на
поверхность земли;
Родник-источник
воды
• Солнце – источник
света и тепла.
• Летопись – основной
источник для русской
исторической науки.

7. Источники электрического тока- это устройства вырабатывающие эл. энергию

Источники электрического токаэто устройства вырабатывающие эл. энергию
батарейки
ветряной генератор
аккумуляторы
генератор
Гидроэлектростанция

8. Потребители – это устройства, которые работают от эл. энергии

Бытовые приборы

9. Соединительные провода –для передачи эл. энергии от источника к потребителю

10. Ключи(выключатели)- для вкл. и выкл. потребителей эл. энергии

В Париже в 1881 году
на электротехнической
выставке все были в
восторге от этого
изобретение.
Это – выключатель.
Роль его – замыкать и
размыкать
электрическую цепь.

11. Условные обозначения

12. Электрическая схема Простой светильник

13. Электрическая схема Простой светильник

14. Фото и схема электрического фонаря

15. Задание 1: соедини названия частей электрической цепи и рисунок условного обозначения

А.батарея
Б. ключ
В. лампа
Г. гальванический
элемент
Д. соединение проводов
Е. пересечение проводов
Ж. клеммы

16. Задание 2: собрать электрическую цепь по схемам

17. Памятка по технике безопасности при работе с электрическим током

• Не используйте при сборке электрических
цепей повреждённые провода.
• Следите за исправностью всех креплений в
приборах.
• При сборке электрических цепей избегайте
пересечения проводов.
• Источники тока подключайте в последнюю
очередь.
• Не определяйте наличие тока в цепи на
ощупь.

18. Рефлексия.

Продолжите:
На уроке я узнал о………
Мне понравилось….
Я хотел бы…………

19. Словарь

Электрическая цепь
Электротехника
Источники
Потребители
Соединительные
провода
Ключи(выключатели)
Лампа
Звонок
Батарейка(батарея)
Гальванический
элемент

English     Русский Правила

Простая схема: определение, примеры и схема

Простая схема: определение, примеры и схема | StudySmarter

Выберите язык

Предлагаемые языки для вас:

Немецкий (DE)

Дойч (Великобритания)

Европа

• английский (DE)
• английский (Великобритания)

StudySmarter — универсальное учебное приложение.

4.8 • Рейтинг +11k

Более 3 миллионов загрузок

Бесплатно

Простая схема

СОДЕРЖАНИЕ :

ОГЛАВЛЕНИЕ

Lerne mit deinen Freunden und bleibe auf dem richtigen Kurs mit deinen persönlichen Lernstatistiken

Jetzt kostenlos anmelden

Nie wieder prokastinieren mit unseren Lernerinnerungen.

Jetzt kostenlos anmelden

Как ни странно, но первая электрическая цепь была собрана еще в 1800 году Алессандро Вольта. Он создал примитивную схему, которая состояла из электродов, помещенных в воду, и свое изобретение — аккумулятор. При протекании тока через воду получали водород и кислород. С этого момента концепция электрических цепей быстро развивалась, когда Томас Эдисон изобрел лампочку, Фридрих Дрекслер построил первый амперметр, и, в конце концов, появились все компоненты электрических цепей, какими мы их знаем сейчас.

В этой статье мы лучше поймем все нюансы, связанные с построением простой электрической цепи, и обсудим два основных типа цепей: последовательные и параллельные.

Определение простой цепи

Во-первых, давайте определим, что такое электрическая цепь .

Электрическая цепь состоит из электрических контуров, которые могут включать провода, батареи, резисторы, лампочки, конденсаторы, катушки индуктивности, переключатели, амперметры, вольтметры и т. д.

Когда эти электрические контуры замкнуты , может протекать ток через них. Однако, когда открыт – ток невозможен.

Для работы электрической цепи необходимо минимум три типа элементов:

1. источник энергии (например, батарея),

2. потребитель энергии (например, лампочка),

3. проводящий путь (например, провода).

После создания работающей электрической цепи можно добавить другие элементы, такие как катушки индуктивности, амперметры и переключатели, в зависимости от назначения конкретной цепи.

Простая принципиальная схема

Каждый элемент схемы имеет общий символ, который используется для создания схем. Список основных элементов составлен на рисунке 1 ниже.

Рис. 1 – Общеупотребительные обозначения элементов принципиальной схемы.

Некоторые из этих элементов, например резисторы, могут быть классифицированы как фиксированные или переменные . Постоянный резистор просто подразумевает, что его сопротивление остается постоянным и не может регулироваться, в то время как переменный резистор имеет регулируемое сопротивление. Переменные элементы обозначены диагональной перечеркнутой стрелкой.

Свойства конкретной электрической цепи зависят от расположения и характеристик каждого элемента. Часто бывает необходимо подключить несколько компонентов к одному источнику электроэнергии, чтобы один элемент мог одновременно входить в состав нескольких электрических контуров. Они могут быть соединены последовательно или параллельно . Давайте рассмотрим оба этих типа схем более подробно.

Простая серийная схема

Одним из основных способов сборки электрических цепей является соединение элементов в серия .

Соединение серии — это соединение, в котором элементы схемы соединены таким образом, что любой заряд, проходящий через один элемент, должен проходить через другой и не имеет другого доступного пути между ними.

При последовательном соединении через все компоненты протекает одинаковый ток \(I\). Разность потенциалов \(V\) возникает на каждом из элементов и различается в зависимости от их сопротивления.

Рис. 2 – Схема последовательной цепи, состоящая из трех резисторов. 9nR_i=R_1+R_2+ \dots.\]

Чем больше резисторов соединено последовательно, тем больше сопротивление будет иметь вся система.

Последовательная схема имеет некоторые недостатки. Если один из элементов в последовательной цепи перестает работать или отключается, вся цепь немедленно прерывается. Также подаваемое напряжение распределяется между всеми компонентами пропорционально, в зависимости от их сопротивления. Если одному из элементов, например, лампочке, для свечения требуется определенное количество напряжения, источник может не обеспечить достаточного напряжения для его правильной работы, поскольку другие элементы используют одно и то же напряжение питания.

Простая параллельная цепь

В параллельной схеме соответствующие выходы всех компонентов подключены к соответствующему полюсу источника питания, создавая разветвленную электрическую цепь.

Параллельное соединение — это соединение, в котором заряды могут проходить по одному из двух или более путей.

Электрический ток \(I\), протекающий от положительного полюса источника, делится между всеми элементами, а затем снова сливается на отрицательном полюсе батареи. В параллельной цепи разность потенциалов \(V\) одинакова на каждом пути, обеспечиваемая электродвижущей силой (ЭДС) источника питания. Пример параллельной цепи, состоящей из трех резисторов, можно увидеть на рисунке 3 ниже. 9n\frac{1}{R_i} =\frac{1}{R_1}+\frac{1}{R_2}+\dots.\]

Одним из преимуществ соединения элементов в параллельной цепи является то, что сопротивление можно уменьшить. Кроме того, если одна часть цепи разрывается, ток продолжает течь в других, в отличие от случая последовательной цепи. Например, в квартире все лампочки и электроприборы подключены параллельно. При этом каждая квартира в доме параллельно подключается к общей электрической сети. Так, если один домовладелец решит сделать ремонт, он может отключить электричество только в своей квартире.

Примеры простых схем

Давайте рассмотрим пример задачи, включающей компоненты как последовательно, так и параллельно.

У нас есть следующая схема, состоящая из трех резисторов, как показано на рис. 4.

Рис. 4 — Пример схемы, в которой три резистора соединены последовательно и параллельно друг другу.

Упростите резисторы до одного резистора и рассчитайте ток, протекающий через него, если цепь питается \(12\,\mathrm{V}\). 92}{10,5 \, \Омега}\\& = 2,6 \, \Омега. \end{align}

Конечная схема теперь будет состоять из одного резистора с сопротивлением \(2,6 \, \Омега\).

Наконец, применим закон Ома, чтобы найти силу тока:

\begin{align} I&=\frac{V}{R} =\frac{12\,\mathrm{V}}{2.6 \, \Omega} =4,6\,\mathrm{A}. \end{align}

Простая схема – Основные выводы

• Электрическая цепь состоит из электрических контуров, которые могут включать в себя провода, батареи, резисторы, лампочки, конденсаторы, катушки индуктивности, переключатели, амперметры, вольтметры и т. д.
• Когда электрические петли замкнуты, по ним течет ток. Однако, когда он открыт, ток невозможен.
• Свойства конкретной электрической цепи зависят от расположения и характеристик каждого элемента.
• Последовательное соединение — это соединение, в котором элементы цепи соединены таким образом, что любой заряд, проходящий через один элемент, должен проходить через другой и не имеет другого пути между ними.
• При последовательном соединении через все компоненты протекает постоянный ток, а разность потенциалов \(V\) различается в зависимости от сопротивления каждого потребителя. 9n I_i.\)

---

Ссылки

1. Рис. 1 – Элементы схемы, StudySmarter Originals.
2. Рис. 2 – Схема последовательного соединения, StudySmarter Originals.
3. Рис. 3 – Схема параллельной цепи, StudySmarter Originals.
4. Рис. 4 – Пример принципиальной схемы, StudySmarter Originals.

Часто задаваемые вопросы о простой цепи

Простые цепи — это электрические цепи, состоящие из трех основных типов элементов (источник энергии, потребитель энергии и токопроводящий путь), необходимых для ее функционирования.

В простой цепи энергия передается от источника энергии ко всем потребителям по проводящим проводам.

Можно построить простую цепь, соединив источник энергии (например, аккумулятор) с потребителем (например, лампочкой) с помощью проводов.

Два типа простых цепей — последовательные и параллельные.

Примером простой схемы является батарея, соединенная с лампочкой с помощью проводов.

Простая электрическая цепь состоит из трех основных частей: источника энергии, потребителя энергии и токопроводящего пути.

Цепь может содержать следующие элементы: провода, батареи, резисторы, лампочки, конденсаторы, катушки индуктивности, переключатели, амперметры, вольтметры и т. д.

Заключительный тест по простой цепи

Тест по простой схеме – Teste dein Wissen

Вопрос

В замкнутой

электрической цепи нет потока зарядов.

Показать ответ

Ответ

Неверно.

Показать вопрос

Вопрос

Какой из следующих не является потенциальным элементом электрической схемы?

Показать ответ

Ответ

Индуктор.

Показать вопрос

Вопрос

Какой из следующих элементов не имеет решающего значения для функционирования электрической цепи?

Показать ответ

Ответ

Источник энергии.

Показать вопрос

Вопрос

Что указывает на то, что элемент является переменным, а не постоянным?

Показать ответ

Ответ

Переменные элементы обозначены диагональной перечеркнутой стрелкой.

Показать вопрос

Вопрос

Какие существуют два типа цепей?

Показать ответ

Ответ

Последовательно и параллельно.

Показать вопрос

Вопрос

Каково определение соединения серии ?

Показать ответ

Ответ

A   ряд  соединение — это соединение, в котором элементы цепи соединены таким образом, что любой заряд, проходящий через один элемент, должен проходить через другой и не имеет другого доступного пути между ними.

Показать вопрос

Вопрос

При параллельном соединении через все компоненты протекает одинаковый ток \(I\).

Показать ответ

Ответ

Неверно.

Показать вопрос

Вопрос

Каково уравнение для полной разности потенциалов в последовательной цепи?

Показать ответ

Ответ

\( V_\text{total}=\sum_{n} V_n.\)

Показать вопрос

Вопрос

Какое из следующих уравнений можно использовать для нахождения сопротивления \(R\) в параллельной цепи ?

Показать ответ

Ответ

\(R_\mathrm{parallel}=R_1+R_2+ \cdots. \)

Показать вопрос

Вопрос

Что произойдет, если один элемент в последовательной цепи перестанет работать?

Показать ответ

Ответ

Вся цепь немедленно прерывается.

Показать вопрос

Вопрос

Какая схема используется для подключения лампочек в квартире?

Показать ответ

Ответ

Параллельно.

Показать вопрос

Вопрос

Каково определение параллельного соединения ?

Показать ответ

Ответ

Параллельное соединение  – это соединение, в котором заряды могут проходить по одному из двух или более путей.

Показать вопрос

Вопрос

Одним из преимуществ соединения параллельно является то, что сопротивление может быть увеличено путем добавления потребителей.

Показать ответ

Ответ

Неверно.

Показать вопрос

Вопрос

Две цепи состоят из одинаковых элементов, включая две лампочки с разным сопротивлением. В цепи \(A\) две лампочки соединены параллельно друг другу, в цепи \(B\) – последовательно. В каком случае через лампочки будет протекать одинаковая сила тока?

Показать ответ

Ответ

Цепь \(А\).

Показать вопрос

Вопрос

Электрическая цепь состоит из трех резисторов (\(0,1\,\Омега\), \(2\,\Омега\) и \(3\,\Омега\)). В каком случае, последовательном или параллельном, общее сопротивление будет больше?

Показать ответ

Ответ

Параллельно.

Показать вопрос

Вопрос

На принципиальной схеме компоненты представлены небольшими изображениями того, как они выглядят. Правда или ложь?

Показать ответ

Ответ

Неверно.

Показать вопрос

Вопрос

Несколько ветвей в узле схемы указывает, какой тип схемы?

Показать ответ

Ответ

Параллельно.

Показать вопрос

Вопрос

Последовательная цепь имеет только один проводник. Правда или ложь?

Показать ответ

Ответ

Показать вопрос

Вопрос

В параллельной цепи, что происходит с другими ветвями цепи, если одна ветвь отключается.

Показать ответ

Ответ

Ничего.

Показать вопрос

Вопрос

Если бы вы хотели поэкспериментировать с проектированием схемы, какой тип основания схемы вы могли бы использовать?

Показать ответ

Ответ

Макетная схема.

Показать вопрос

Подробнее о простой схеме

Откройте для себя подходящий контент для ваших тем

Не нужно обманывать, если у вас есть все необходимое для успеха! Упаковано в одно приложение!

Учебный план

Будьте идеально подготовлены вовремя с индивидуальным планом.

Тесты

Проверьте свои знания с помощью игровых тестов.

Карточки

Создавайте и находите карточки в рекордно короткие сроки.

Заметки

Создавайте красивые заметки быстрее, чем когда-либо прежде.

Учебные наборы

Все учебные материалы в одном месте.

Документы

Загружайте неограниченное количество документов и сохраняйте их в Интернете.

Study Analytics

Определите сильные и слабые стороны вашего исследования.

Еженедельные цели

Ставьте индивидуальные учебные цели и зарабатывайте баллы за их достижение.

Умные напоминания

Хватит откладывать на потом наши напоминания об учебе.

Награды

Зарабатывайте очки, открывайте значки и повышайте уровень во время учебы.

Волшебный маркер

Создавайте карточки в заметках полностью автоматически.

Интеллектуальное форматирование

Создавайте самые красивые учебные материалы, используя наши шаблоны.

Электрическая цепь | Схемы и примеры

• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история
• В этот день в истории
• Викторины
• Подкасты
• Словарь
• Биографии
• Резюме
• Популярные вопросы
• Обзор недели
• Инфографика
• Демистификация
• Списки
• #WTFact
• Товарищи
• Галереи изображений
• Прожектор
• Форум
• Один хороший факт
• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история
• Britannica объясняет
  В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы.
• Britannica Classics
  Посмотрите эти ретро-видео из архивов Encyclopedia Britannica.
• Demystified Videos
  В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы.
• #WTFact Видео
  В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти.
• На этот раз в истории
  В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории.
• Студенческий портал
  Britannica — это главный ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и т. д.
• Портал COVID-19
  Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня.
• 100 женщин
  Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю.
