Схема электропроводки в комнате, сделанная своими руками

Существует аксиома: замена электропроводки всегда начинается с вычерчивания схемы нового электроснабжения. Это обязательный этап, который должен быть завершен до начала строительных или ремонтных работ. Составление схемы в каждой комнате позволяет конкретизировать все требования к новым линиям электроснабжения, обеспечив этим необходимый уровень удобства и экономии.

Необходимость в составлении

Чисто технически, конечно, провести проводку можно и без чертежных работ, озаботившись только разметкой непосредственно на стенах. Если планируется только замена проводки в отдельной комнате, например, в коммунальной квартире (это не лучший, но часто единственный вариант поправить дела с электроснабжением), то схему можно и не делать.

Все равно вряд ли там будет больше двух-трех розеток, двух-трех светильников и одного вводного автомата. Но если вы замахнулись на капитальную переделку электроснабжения всей квартиры, то схема электропроводки будет вам необходима для следующего:

• точно подсчитать количество розеток, подрозетников, выключателей и других элементов, которые потребуется закупить для каждой комнаты и других помещениий;
• рассчитать метраж кабеля;
• удостовериться, что новое расположение розеток и выключателей в комнате будет, во-первых, удобно для всех, а во-вторых, соответствовать нормам безопасности;
• сэкономить на дорогом медном кабеле, закупив для отдельных линий проводки кабель меньшего сечения;
• осуществить подключение линий в каждой комнате так, чтобы обезопаситься от случайного возникновения аварийноопасных участков;
• обезопаситься от неправильно подключенных (по ошибке или недосмотру электриков) линий, например, когда установленный в коридоре выключатель вместе со светом в своей зоне обслуживания обесточивает розетки на кухне;
• зарегистрировать новую проводку, если это необходимо.

Обратите внимание, что по современным стандартам новая электропроводка осуществляется исключительно медным (про алюминий стоит забыть) кабелем с обязательным заземлением потребителей.

Применяется метод разбивки всех электроприборов в доме на отдельные группы по мощностям, и с прокладкой для каждой группы отдельной линии от распредщита, имеющей персональные устройства защиты — и автоматы (защита от КЗ) и УЗО (защита от токов утечки).

Именно это должно быть отражено на схеме электропроводки.

Правила составления

В этом вопросе все упирается в назначение схемы для комнаты или квартиры в целом. Кто будет ее читать — только вы? Профессиональные электрики? Чиновники из регламентирующих организаций?

Планируя менять электропроводку в комнате исключительно своими руками, вы можете обойтись только структурной схемой с любыми обозначениями, понятными лично вам.

Но если планируется привлечение к работе специалистов или утверждение схемы в контролирующей организации, делая электропроводку «с нуля», то придется озаботиться созданием монтажной схемы, или схемы соединений.

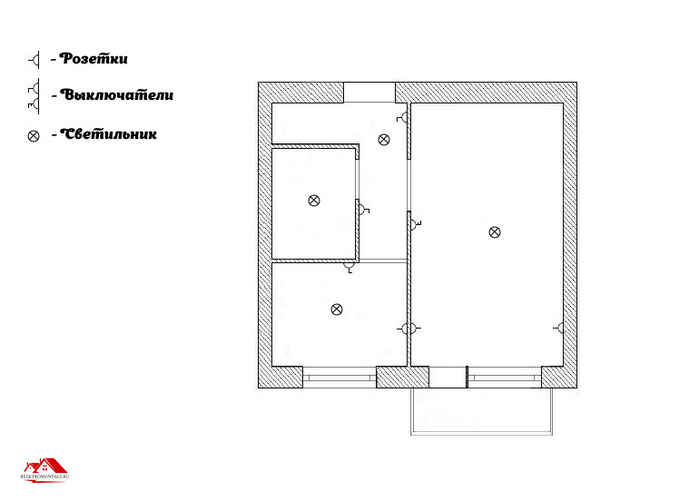

Она подразумевает чертеж непосредственно на плане квартиры (дома) с использованием УГО — условных графических обозначений, стандартизированных и понятных всем без исключения специалистам.

Классический чертеж схемы электропроводки с помощью УГО будет актуален во все времена.

Рекомендуется сохранить схему электропроводки на будущее, чтобы при следующем капитальном ремонте можно было установить точное место прохождения кабелей, дабы не повредить их, либо наоборот — сделать дополнительное подключение.

Варианты схем

Фактически понадобится начертить две схемы электропроводки. Первая – структурная для каждой комнаты, где будут отмечены группы потребителей, указано сечение кабеля, применяемого для запитки схемы, и технические характеристики всех электрических устройств, которые будут применяться при монтаже.

Например, освещение в 2-х жилых комнатах — кабель ВВГ 1,5 мм, автомат 16 А, УЗО 20А/30мА. Электроплита с ответвлением на бойлер — кабель ВВГнг 4 мм, автомат 25 А, УЗО 40А/30мА, и так далее.

Структурная схема на практике тождественна списку для похода в магазин. На ней же можно отметить и требуемое количество кабеля того и иного сечения.

Для практического воплощения замыслов потребуется иная схема электропроводки — монтажная. Эта схема представляет собой копию технического плана квартиры, на котором отмечается расположение розеток всех типов — обычных, двойных, влагозащищенных и выключателей, светильников, а главное линий для всех групп потребителей.

План-схема должен давать исчерпывающий ответ, как и где проходят кабели разных типов, где в комнате находятся монтажные коробки, где расположен общий распредщит и тому подобное.

Требования

Основное требование к схеме такого типа — наглядность. Взглянув на нее, любому человеку, даже неспециалисту, должно быть понятно, где находится и как запитан любой элемент электропроводки в комнате.

Для этого на монтажной схеме всегда должны быть поясняющие подписи и расшифровка использованных условных обозначений, даже если они стандартные.

Эта схема электропроводки должна быть сохранена в комплекте документов на дом.

Учтите, актуальность схемы тем выше, чем больше используется техники, особенно встроенной, вроде вытяжки, кухонного измельчителя отходов, посудомоечной машины или бойлера в ванной комнате.

Это обусловлено сложностью и разветвленностью подобных сетей, а также высоким уровнем потребления электроэнергии. Неправильно рассчитанная и проложенная электропроводка в лучшем случае приведет к тому, что будет постоянно «выбивать» вводный автомат и УЗО на внутренних линиях потребления, а в худшем — к аварии.

Именно поэтому замена электропроводки, неважно — своими руками или с использованием услуг профессионалов — всегда должна начинаться с составления структурной и монтажной схем.

Расчетная мощность

Делая предварительный расчет мощности для того, чтобы определиться с типами кабелей и автоматики, обеспечивающей работу всей домашней электропроводки, можно производить вычисления с нуля.

Для этого надо учитывать суммарную мощность бытовой техники каждой комнаты и осветительных приборов, которые могут работать одновременно.

Но практического смысла в индивидуальных расчетах нет, поскольку мощность, выделяемая районной подстанцией для каждой квартиры, не превышает 5-5,5 киловатт. Этого достаточно для одновременной работы освещения, холодильника, телевизора, компьютера и сплит-системы (особенно современных, с низким уровнем энергопотребления).

Также этого хватит для периодического подключения электрочайника, микроволновки, утюга, тостера и так далее. Самые мощные потребители — те, что работают на нагрев: калориферы, электроплиты и духовки, водонагревательные котлы.

Делая индивидуальный расчет суммарной мощности домашней электропроводки, вы вполне можете получить результат в 10-15 кВт. Это не означает, что эту же мощность стоит закладывать как норму при расчете схемы электропроводки, поскольку «естественным ограничителем» является вводный автомат, который стоит в общем щитке, еще в зоне ответственности поставщика электротока.

Как правило, его граница не превышает 32А для квартиры площадью до 100 м2. При попытке взять от сети больший ток он выключится. Если вы уверены, что вам нужно будет одномоментно брать от домовой сети мощность свыше 5 кВт, это придется согласовать с компанией-поставщиком тока, которая должна будет установить более мощный вводный автомат.

Устройство проводки

Общие правила устройства бытовой электропроводки очень просты:

• общий вводный автомат — 32 А;
• общее УЗО — 50 А/30 мА;
• линия на потребители, в составе которых — мощные ТЭНы, такие как электроплита и бойлер — кабель сечением 4 мм, автомат 25 А, УЗО 30 А/30 мА;
• линии на бытовые розетки, в том числе отдельная для сплит-систем — кабель 2,5 мм, автомат, рассчитанный на мощность до 16 А, УЗО — 20 А/30 мА;
• линии общего освещения — кабель 1,5 мм, автомат на 10 А, УЗО на 16 А/30 мА;
• ванная, туалет или общий санузел — только освещение по кабелю 1,5 мм, с автоматом на 10 А и УЗО — обратите внимание — на 16А/10 мА.

В ванной комнате не может быть никакой проводки, кроме необходимого освещения, так как это помещение с повышенной влажностью. Никакие розетки там не допустимы, бойлер и стиральная машинка, если она установлена в ванной, запитываются от линии кухни или прихожей (бойлер — только от кухни, от кабеля 4 мм), при этом их розетки не могут находиться в ванной.

Выключатель также всегда монтируется снаружи. Если вам необходимо иметь розетки в ванной, то учтите, что они могут быть запитаны только через отдельный трансформатор, установка которого своими силами невозможна, если вы не профессиональный электрик.

При чертеже схемы электропроводки учтите, что выключатель всегда должен располагаться на стороне, противоположной той, куда открывается дверь в комнате.

Подробная схема проводки двухкомнатной квартиры

Меняем проводку в квартире

Современный план электропроводки квартиры двухкомнатной по многим параметрам отличается от ранее применяемых схем. Дело в том, что современные нагрузки просто несоизмеримы с нагрузками 70-х, 80-х годов, когда строилось большинство панельных домов.
Тогда главными потребителями были несколько лампочек, телевизор и иногда утюг. Современная квартира имеет значительно большее количество электрических приборов и, соответственно, нуждается в других схемах электроснабжения.

Выбор способа прокладки электропроводки в квартире

Открытая проводка

Итак:

• Прежде чем разрабатывать план электропроводки в двухкомнатной квартире, нам следует определиться с ее основными параметрами. Одним из таковых является способ ее прокладки. На данный момент используются два варианта – открытый и скрытый.
• Открытая проводка имеет определенные преимущества:
  1. Для ее прокладки нет необходимости штробить стены. То есть вы можете выполнить полную замену всех проводов без последующего ремонта во всей квартире.
  2. Монтируется открытая проводка очень быстро. И при должном умении и наличии рабочих рук полностью смонтировать ее можно буквально за день.
  3. При необходимости подключения новых электроприемников или выполнения ремонта вам нет необходимости ломать стены.

• Монтаж скрытой проводки выполняется в специальных коробах. При этом провод в коробах обычно имеет дополнительную защиту в виде металлической или самозатухающей гофрированной трубы. Можно, конечно, смонтировать и без использования специальных коробов, но такой вариант больше подойдет подсобным помещениям и сараям, но никак не квартирам.
• Ответвления к розеткам и выключателям также выполняются при помощи специального короба. А сами розетки и выключатели должны быть предназначены для открытой схемы.
• Также может быть использована схема электропроводки в двухкомнатной квартире с ее монтажом в плинтусах. Но такой способ имеет существенные ограничения по количеству используемых проводов и зачастую используется только для разводки в отдельных комнатах или для прокладки к отдельным электроприемникам.

Прокладка провода в плинтусе

Скрытая проводка

Итак:

• Более распространенной является схема разводки электропроводки в двухкомнатной квартире с использованием скрытой электропроводки. Такой способ имеет следующие преимущества:
  1. В связи с тем, что все элементы такой проводки скрыты от посторонних глаз, она имеет более привлекательный внешний вид
  2. Не занимает свободного пространства в наших и без того маленьких квартирах
  3. Скрытая проводка имеет более высокие показатели пропускной и перегрузочной способности ввиду лучшей теплоотдачи.
  4. Ввиду меньшей требовательности к защите от механических повреждений, цена необходимых материалов заметно ниже.
• Монтаж скрытой проводки осуществляется непосредственно в элементах конструкции вашей квартиры. Для этого делаются небольшие углубления в стене – штробы. В них укладывается проводка с последующим оштукатуриванием.
• Для установки розеток, выключателей и распределительных коробок так же делаются углубления в стене. В них затем монтируют предназначенные именно для скрытой схемы розетки и выключатели.

Расчет и выбор схемы электроснабжения

Расчет проводки

Итак:

• Прежде чем приступить непосредственно к расчету нашей электропроводки нам следует определиться с количеством электроприемников. Для этого необходимо точно определить количество и расположение каждой розетки и светильника. Без этого четкого плана дальнейшие расчеты невозможны.

Обратите внимание! Не следует сознательно завышать количество требуемых вам розеток или освещения. Вам необходимы только те розетки, к которым вы точно знаете, что будет подключено. Установка розеток и сетей освещения на всякий случай, значительно увеличивает стоимость вашей схемы электроснабжения и увеличивает ваши трудозатраты.

• Теперь имея четкое представление о количестве электроприемников, мы можем приступить непосредственно к расчетам требуемого провода. Но пропускная способность проводов в п. 1.3 ПУЭ (Правил устройства электроустановок) указывается в амперах, а мощность всех наших приборов обычно указана в ваттах.
• Используя закон Ома, который всем должен быть известен со школьной скамьи, выполняем перерасчет: где P – это мощность прибора в Ваттах (Вт), U – это напряжение вашей электросети в вольтах (В), для однофазной сети напряжение равно 220В, а I – это ток, который будет протекать в проводах в амперах (А).

Примерная мощность различных электроприборов

• Произведя нехитрый расчет, мы получим, что при подключении прибора в 1000Вт, в нашем проводе будет протекать ток в 4,55А. Наша инструкция советует округлить это значение до 5А для создания определенного запаса и упрощения расчетов.
• Теперь приступаем к выбору провода. Он может быть выполнен из меди или алюминия и находится в поливинилхлоридной или резиновой изоляции. Выбор следует осуществлять согласно п.1.3 ПУЭ. Он включает в себя проводника в зависимости от условий прокладки, изоляции, влажности и некоторых других параметров.
• Но все это достаточно сложно и при небольших нагрузках квартиры далеко не всегда оправдано. Поэтому, если вы не проектная контора и выполняете замену проводки своими руками, то советуем вам воспользоваться упрощенным расчетом. Согласно него, медный провод сечением 1 мм² в нормальном режиме пропускает ток в 10А, а алюминиевый провод таким же сечением — 5А.

Выбор схемы электропроводки

Итак:

• Просчитав все возможные нагрузки, нам следует разделить их на группы. При этом будем руководствоваться п. 6.2.2 ПУЭ, который гласит, что групповые линии должны быть защищены автоматическими выключателями на ток не более 25А. При этом, если вы создаете отдельную группу по сети освещения, то ее обычно оборудуют автоматическим выключателем на 16А.
• При разделении нагрузки на группы отдельно следует учесть мощность       потребителей. К таковым относят электрооборудование мощностью 2кВт и более. Это обычно отопительные и нагревательные       приборы. Если таковые у вас есть, то их следует запитать отдельным автоматом с соответствующим номинальным током.

На фото изображена схема питания всей квартиры через УЗО

• Без учета мощных потребителей ваш план электропроводки двухкомнатной квартиры должен иметь две – три группы. Одна из которых — сеть освещения и одна или две группы — питающие розетки.
  Если у вас получились две группы, питающие розетки, то целесообразно формировать группы в смежных комнатах. То есть одна группа питает розетки в кухне и прихожей, а вторая — в спальне и зале.

Обратите внимание! Согласно п.7.1.37 ПУЭ, установка розеток в ванной комнате разрешена только при подключении ее через УЗО. Если вы устанавливаете розетку в ванной комнате, то желательно включить ее в группу, которая питает розетки кухни. Ведь хотя розетки в кухне не требуют обязательной установки УЗО, данное устройство защиты на кухне будет наиболее целесообразно.

• Отдельно хотелось бы остановиться на сечении используемых проводов. Для групп с автоматическим выключателем на 25А медный провод должен быть сечением не менее 2,5 мм².
  Соответственно для групп на 16А не менее 1,5 мм². Но в любом случае сечение провода, питающего отдельную группу, не целесообразно делать более провода на вводном автомате.

Обратите внимание! Согласно таблице 7.1.1 ПУЭ, минимальное сечение медного провода до вводного автомата должно быть не менее 2,5 мм². В то же время минимальное сечение провода группы не должно быть ниже 1 мм².

Монтаж электропроводки

Итак:

• Конечно, на данный момент существуют многочисленные видео правильной прокладки проводки, но мы остановимся лишь на отдельных моментах. Штробы целесообразно делать в верхней части стены под самым потолком. Конечно, некоторые облегчают себе задачу и располагают электропроводку в стяжке.
  Если вы заливаете новую стяжку, то данный вариант конечно достаточно удобен. Но в случае повреждения проводки вам придется выбивать стяжку, что в определенных случаях может привести к необходимости ее полной замены. Кроме того повышается риск поражения электрическим током при затоплении помещения.
• Ваша схема электропроводки в 2 х комнатной квартире обязательно должна содержать наличие распределительных коробок. Их целесообразно располагать у входа в комнату на стене ближайшей к ручке двери.
  Это обусловлено тем, что именно здесь будет располагаться выключатель освещения комнаты и отсюда значительно удобнее выполнять последующую разводку.

Схема питания всех электроприборов двухкомнатной квартиры

• При прокладке в одной штробе сразу нескольких проводов разных групп,       желательно их разделить несгораемым материалом. Это может быть слой штукатурки или гофрированная металлическая труба. Это предотвратит повреждение сразу нескольких проводов при возгорании или перегреве одного из них.
• При подключении розеток, выключателей и других электроприемников следует оставлять небольшой запас провода, достаточный для переразделки провода и повторного подключения.

Вывод

Схема электропроводки двухкомнатной квартиры, в первую очередь, должна быть простой и интуитивно понятной. Не надо ее усложнять, разбрасывая электроприемники одной группы по всей квартире.
Ведь это вы сейчас помните все нюансы разводки, а через год или два это может забыться. Поэтому при прокладке провода пользуйтесь только прямыми углами, а при распределении розеток одной группы не надо разносить их в разные комнаты.

Монтаж электропроводки в спальной комнате (подробный отчет)

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Продолжаю серию статей про монтаж электропроводки в квартире.

Напомню, что в прошлой статье я поделился с Вами подробным отчетом по монтажу электропроводки в ванной комнате. И сегодня на очереди спальня.

Предупреждаю сразу, что статья получилась достаточно объемной с подробными объяснениями, схемами разводки электропроводки и множествами наглядных фотографий, сделанных в процессе монтажа.

В общем имеется у нас вот такая небольшая спальная комната площадью около 14 кв.м. Вот план ее помещения.

montazh_elektroprovodki_v_spalne_1

montazh_elektroprovodki_v_spalne_3

На примере этой спальни я покажу Вам как проложить кабельные линии, в каких местах и на какой высоте установить розетки и выключатели, и прочие нюансы.

Изучив всю информацию, Вы, в принципе, сможете выполнить электромонтаж своими руками, ну или, как минимум, проконтролировать работу нанятых электриков.

Итак, поехали.

И уже по традиции, повторюсь. Прежде чем приступать к монтажным работам, нужно составить план расположения мебели в спальной комнате, а для этого нужно по максимуму, в прямом смысле «выпытать» у заказчика, что и где у него будет установлено, и желательно с габаритными размерами. Я прекрасно понимаю, что на данном этапе ремонта сделать это не так то и просто, т.к. по ходу ремонта могут меняться предпочтения и компоновка мебели.

Другое дело, когда у Вас на руках есть утвержденный и согласованный заказчиком готовый проект, правда вот далеко не все заказчики, особенно в небольших провинциальных городках, на 1, 2 или 3-комнатную квартиру будут делать проект электропроводки по себестоимости цены на монтажные работы. Тут скорее всего Вы же будете, и монтажник, и проектировщик в одном лице!

Компоновка мебели в спальне

Для наглядности, каждую стену в спальной комнате я пронумеровал и отобразил номера на плане.

montazh_elektroprovodki_v_spalne_2

У стены №1 от дверного проема до самого угла будет установлен шкаф-купе. На этой стене не будет установлено никаких розеток и выключателей.

montazh_elektroprovodki_v_spalne_4

montazh_elektroprovodki_v_spalne_5

К стене №2 будет примыкать торец шкафа-купе. Также у стены №2 будет установлена двухспальная кровать с двумя прикроватными тумбами.

montazh_elektroprovodki_v_spalne_7

Ширина шкафа составляет 60 (см), поэтому от угла стены сразу отмеряем это расстояние. Затем отступаем от шкафа порядка 20-30 (см) и отмечаем габаритные размеры первой тумбы (тумбы №1).

Тумбы могут быть разной ширины, но высота в среднем у них обычно не превышает 50-55 (см). Но чтоб не ошибиться, лучше все же точно знать конкретную модель тумбы.

В моем примере ширина тумбы составляет 53 (см), а высота — 52 (см).

montazh_elektroprovodki_v_spalne_8

После тумбы №1 установлена двухспальная кровать, которая имеет ширину 191 (см).

montazh_elektroprovodki_v_spalne_9

После кровати будет установлена вторая тумба (тумба №2).

В итоге мы получили следующую компоновку стены №1 и стены №2.

montazh_elektroprovodki_v_spalne_10

Стена №3 — это стена с балконным блоком. На ней, в принципе, ничего не планируется устанавливать. Правда, изначально была задумка установить на ней выключатель для освещения балкона, но вскоре от этой идеи отказались, т. к. окно достаточно большое и света из комнаты вполне хватит, чтобы осветить небольшой балкончик.

montazh_elektroprovodki_v_spalne_11

И осталась у нас стена №4.

montazh_elektroprovodki_v_spalne_12

К ней будет примыкать компьютерный стол размером 50х100 (см), небольшой комод 40х80 (см) и телевизор (на кронштейне с креплением на стену).

Вот такой получился план спальной комнаты со всей расставленной мебелью и теперь можно смело переходить к составлению плана электропроводки.

montazh_elektroprovodki_v_spalne_13

Схема электропроводки в спальне

Составим схему электропроводки, отобразив на плане помещения все розетки, выключатели, светильники, распределительные коробки и т.д., а также пути прокладки кабельных линий.

Начнем со стены №2.

Над каждой тумбой на высоте 60 (см) от чистового пола будут установлены следующие электроустановочные изделия (точки):

розетка (одинарная), например, для зарядки сотового телефона, планшета и прочих нужд
одноклавишный выключатель для настенного бра
проходной (или перекрестный) выключатель 1-ой группы освещения спальни
проходной (или перекрестный) выключатель 2-ой группы освещения спальни
Питание розетки тумбы №1 осуществляется кабелем ВВГнг (3х2,5), а линии освещения для настенных бра — кабелем ВВГнг (3х1,5).

montazh_elektroprovodki_v_spalne_14

Кабели проложены по потолку в пластиковой гофре диаметром 16 (мм) и 20 (мм), и крепятся к нему с помощью пластиковых клипс. Кстати, потолок в спальной комнате будет натяжным.

smenyaemost_elektroprovodki_v_gofre_сменяемость_электропроводки_в_гофре_15

montazh_elektroprovodki_v_spalne_17

montazh_elektroprovodki_v_spalne_18

Я уже неоднократно приводил требование СП 31-110-2003 (п.14.15) о том, что электропроводка за натяжным потолком при применении кабеля марки ВВГнг должна быть выполнена в пластиковой гофре. Если не хотите маяться с гофрой, то можно применить кабели с пониженным газо- и дымовыделением, например, ВВГнг-LS или другой подобный.

montazh_elektroprovodki_v_vannoj_komnate_монтаж_электропроводки_в_ванной_комнате_31

Кабели проложены непосредственно с квартирного щита в соответствующий подрозетник. Кстати, рекомендую почитать статью про установку распределительного квартирного щита в нишу стены.

ustanovka_raspredelitelnogo_shhita_v_kvartire_установка_распределительного_щита_в_квартире_16

montazh_elektroprovodki_v_spalne_16

С потолка кабели спускаются к тумбе №1 уже без гофры. Это вполне допустимо, т.к. стена отштукатурена, а сверху на нее будут наклеены листы гипсокартона (чуть ниже я подробнее расскажу об этом). К тому же пластиковая гофра, как Вы уже знаете, не придает сменяемость электропроводке.

montazh_elektroprovodki_v_spalne_15

Вот так это выглядит на плане.

montazh_elektroprovodki_v_spalne_20

Да, кстати, электропроводка в этой квартире выполнена без распределительных коробок. Про преимущества и недостатки данного способа я подробно рассказывал в отдельной статье (вот ссылочка), поэтому сейчас на этом останавливаться не буду.

От розетки тумбы №1 проложен кабель ВВГнг (3х2,5) до розетки тумбы №2, т.е. сделана перемычка между этими двумя розетками.

Аналогичным образом, только от одноклавишного выключателя бра тумбы №1 проложен питающий кабель ВВГнг (3х1,5) до одноклавишного выключателя бра тумбы №2.

montazh_elektroprovodki_v_spalne_22

montazh_elektroprovodki_v_spalne_23

montazh_elektroprovodki_v_spalne_21

От каждого одноклавишного выключателя тумбы №1 и тумбы №2 проложен, соответственно, кабель ВВГнг (3х1,5) до места установки бра.

Каждый настенный светильник (бра) будет управляться только своим одноклавишным выключателем по стандартной схеме.

podklyuchenie_vyklyuchatelej_bez_raspredelitelnyx_korobok_6

Обычно бра устанавливают на высоте от 130-160 (см) от уровня пола, хотя опять же это все зависит от конкретных условий заказчика. Высота установки бра в моем случае составляет 140 (см) от от чистового пола.

montazh_elektroprovodki_v_spalne_24

Розеточная линия защищена автоматом с номинальным током 16 (А) и групповым УЗО с током утечки 30 (мА), а линия освещения настенных бра — автоматом 10 (А) и групповым УЗО с током утечки 30 (мА).

Идем далее.

В качестве 1-ой группы освещения спальни является общее освещение в виде 9 потолочных светильников, а в качестве 2-ой группы – светодиодная многоцветная лента RGB в нише на потолке (на плане контур в виде красного прямоугольника), о которой я уже Вам очень подробно рассказывал, а также про выбор для нее блока питания и RGB контроллера.

Согласно СНиП 23-05-95 «Естественное и искусственное освещение» (Приложение Ж и Приложение И, п.63), освещенность в спальной комнате должна находиться в пределах от 100 (Лк) до 150 (Лк).

Требуемой освещенности можно легко достигнуть путем равномерной установки 9 потолочных светильников, причем это будет даже с запасом, к тому же в комнате имеется светодиодная подсветка на потолке и два настенных бра.

montazh_elektroprovodki_v_spalne_27

Управление освещением в спальне будет осуществляться с трех мест: при входе в комнату и у каждой прикроватной тумбы. Поэтому на входе в комнату будет установлено два одноклавишных проходных переключателя (GSL000161), у тумбы №1 — два одноклавишных перекрестных переключателя (GSL000171) и у тумбы №2 — два одноклавишных проходных переключателя (GSL000161).

Лично мне переключатели созвучнее называть выключателями, т.к. особой разницы в данном случае между этими значениями я не вижу. Поэтому далее по тексту я буду применять термин «выключатели».

Чтобы уменьшить количество выключателей, можно было бы вместо одноклавишных проходных и перекрестных выключателей использовать двухклавишные, но у серии Glossa от Schneider Electric я не нашел в каталоге двухклавишных перекрестных выключателей. Двухклавишные проходные выключатели есть (GSL000165), а вот двухклавишных перекрестных нет.

montazh_elektroprovodki_v_spalne_57

Я даже по этому поводу на своем Форуме Электриков (ссылочка на него в верхнем меню сайта) создал отдельную тему и мне подсказали, что такие выключатели есть у Schneider Electric, но только у других серий. А мне этот вариант не подходил, т.к. в квартире все электроустановочные изделия планировалось устанавливать именно серии Glossa.

montazh_elektroprovodki_v_spalne_26

Проходные выключатели на входе в спальню установлены не внутри комнаты на стене №1, как это обычно делают, а со стороны коридора. Да, согласен, что в комнатах выключатели обычно устанавливают именно внутри, чтобы управлять освещением комнаты можно было не выходя из нее, но у нас же управление освещением спальни выполнено аж с 3 мест, поэтому здесь это не принципиально, к тому же в таком случае останется чуть больше места для шкафа-купе.

Проходные выключатели установлены на высоте 90 (см) от чистового пола и 15-20 (см) от дверного проема, а вернее угла. Помните, я уже говорил в одной из статей, что если выключатель установить более 25 (см) от дверного проема, то он будет смотреться не совсем красиво и как бы в отдельности от него. Здесь же на эту стену вынесены еще два выключателя: одноклавишный для управления освещением соседней комнаты и проходной для коридора. Поэтому все выключатели смотрятся на этой стене симметрично и вполне эстетично.

montazh_elektroprovodki_v_spalne_25

Освещение спальни и соседней комнаты осуществляется кабелем ВВГнг (3х1,5) с квартирного щита.

Сначала кабель ВВГнг (3х1,5) приходит в подрозетник одноклавишного выключателя соседней комнаты, а оттуда сделана перемычка кабелем ВВГнг (3х1,5) в подрозетник проходных выключателей спальни.

montazh_elektroprovodki_v_spalne_28

Затем с проходного выключателя 1-ой группы (общее освещение) кабель ВВГнг (3х1,5) уходит на перекрестный выключатель 1-ой группы тумбы №1. С проходного выключателя 2-ой группы (светодиодная подсветка) кабель ВВГнг (3х1,5) уходит на перекрестный выключатель 2-ой группы тумбы №1.

montazh_elektroprovodki_v_spalne_29

montazh_elektroprovodki_v_spalne_30

montazh_elektroprovodki_v_spalne_31

Затем с перекрестного выключателя 1-ой группы (общее освещение) тумбы №1 кабель ВВГнг (3х1,5) уходит на проходной выключатель 1-ой группы тумбы №2. С перекрестного выключателя 2-ой группы (светодиодная подсветка) тумбы №1 кабель ВВГнг (3х1,5) уходит на проходной выключатель 2-ой группы тумбы №2.

К тумбе №1 подходит 4 кабеля и уходит 4 кабеля, т.е. всего 8 кабелей, на считая кабель питания бра.

montazh_elektroprovodki_v_spalne_32

montazh_elektroprovodki_v_spalne_33

Далее с проходного выключателя 1-ой группы (общее освещение) тумбы №2 кабель ВВГнг (3х1,5) уходит на первый потолочный светильник, а затем все потолочные светильники соединяются между собой шлейфом. С проходного выключателя 2-ой группы (светодиодная подсветка) тумбы №2 кабель ВВГнг (3х1,5) уходит на блок питания светодиодной ленты.

podklyuchenie_svetodiodnoj_rgb_lenty_подключение_светодиодной_rgb_ленты_35

К тумбе №2 подходит 4 кабеля и уходит 2 кабеля, т.е. всего 6 кабелей, на считая кабель питания бра.

montazh_elektroprovodki_v_spalne_34

montazh_elektroprovodki_v_spalne_35

Вот так выглядит стена №2 после прокладки всех кабелей.

montazh_elektroprovodki_v_spalne_36

Кабели крепятся к стене с помощью перфоленты.

montazh_elektroprovodki_v_spalne_37

В момент монтажа я еще не знал как именно будет сделано освещение в спальной комнате, поэтому кабели 1-ой и 2-ой группы сначала вывел в центр помещения, что и видно по фотографиям выше. А чуть позже стало известно, что 1-ая группа — это будет общее освещение спальни в виде 9 потолочных светильников, а 2-ая группа — это светодиодная подсветка.

montazh_elektroprovodki_v_spalne_38

podklyuchenie_svetodiodnoj_rgb_lenty_подключение_светодиодной_rgb_ленты_45

А теперь все сказанное выше, относительно стены №2, перенесем на план помещения спальни в виде схемы разводки электропроводки.

montazh_elektroprovodki_v_spalne_39

Линия 1-ой группы и 2-ой группы освещения спальни, а также линия освещения соседней комнаты защищены автоматом 10 (А) и групповым УЗО с током утечки 30 (мА).

Переходим к стене №4.

На стене №4 планируется установить следующие электроустановочные изделия (точки):

блок розеток №1 для различных нужд
блок розеток №2 для телевизора
блок розеток №3 над компьютерным столом
блок розеток №4 под компьютерным столом
Питание блока розеток №1, предназначенного для прочих разных нужд (включение пылесоса, торшера и т.п.), осуществляется кабелем ВВГнг (3х2,5) непосредственно с квартирного щита.

В блок розеток №1 входит две обычные розетки. Высота установки этого блока розеток составляет 30 (см) от чистового пола.

Перед планированием размещения той или иной электроустановочной точки (розетка, выключатель, диммер и т.п.) необходимо знать сторону открывания двери, т.к. при отсутствии такой информации можно ошибиться и установить розетки или выключатели, например, за дверью, которыми в дальнейшем будет не удобно пользоваться.

В нашем примере дверь спальной комнаты будет открываться на стену №4. Дверь имеет ширину 80 (см), а значит от угла комнаты нам нужно отступить порядка 100 (см), чтобы дверь при открывании не заслоняла розетки.

От блока розеток №1 кабелем ВВГнг (3х2,5) осуществляется питание блока розеток №2 для телевизора.

montazh_elektroprovodki_v_spalne_41

Кабели, в отличии от стены №2, я крепил с помощью пластиковых дюбель-хомутов на небольшом расстоянии друг от друга.

montazh_elektroprovodki_v_spalne_42

montazh_elektroprovodki_v_spalne_40

Еще раз напомню, что электропроводка в этой квартире выполнена полностью без распределительных коробок, поэтому соединение питающего кабеля с кабелем последующей розетки будет осуществляться в подрозетнике этой самой розетки. Соединение будет выполнено шлейфом, но не нарушая при этом требования ПУЭ. Об этом в скором времени будет отдельная поясняющая статья, так что подписывайтесь на рассылку сайта, чтобы не пропустить интересное.

В блок розеток №2 для телевизора входит две обычные розетки и одна телевизионная розетка.

Высота установки блока розеток №2 для телевизора составляет порядка 150 (см) от чистового пола. Выше этого уровня устанавливать розетки не имеет смысла, т.к. придется сильно задирать голову при просмотре телевизора лежа. Хотя здесь, опять же, лучше уточнить у заказчика, а то в последнее время телевизоры стали устанавливать даже на потолке.

montazh_elektroprovodki_v_spalne_43

Питание ТВ-розетки осуществляется непосредственно от квартирного слаботочного щита кабелем RG-6U.

montazh_elektroprovodki_v_spalne_44

На ТВ-розетке я сейчас останавливаться не буду, читайте об этом в статье про подключение и установку телевизионной розетки на примере серии Glossa от Schneider Electric.

kak_podklyuchit_tv_rozetku_35

От блока розеток №2 для телевизора кабелем ВВГнг (3х2,5) осуществляется питание блока розеток №3 над компьютерным столом. В блок розеток №3 входят три обычные розетки. Это очень удобно, особенно для различных устройств часто подключаемых (отключаемых) в розетку. Не нужно каждый раз наклоняться и заползать на коленях под стол.

В моем случае в них будут подключаться настольная лампа и зарядные устройства различных гаджетов.

montazh_elektroprovodki_v_spalne_45

Высота установки блока розеток №3 составляет 90 (см) от чистового пола. Это вполне достаточно, т.к. большинство стандартных столов имеет высоту не более 70-80 (см). Если стол не стандартный, то обязательно уточните его высоту.

montazh_elektroprovodki_v_spalne_46

От блока розеток №3 кабелем ВВГнг (3х2,5) осуществляется питание блока розеток №4 под компьютерным столом. В блок розеток №4 входит три обычные розетки и одна Интернет розетка. Сюда будут подключаться блок питания ноутбука, принтер и небольшие активные колонки, а также Интернет сеть для ноутбука.

Питание Интернет розетки осуществляется непосредственно от квартирного слаботочного щита кабелем UTP, где установлен роутер. Про Интернет розетку в ближайшее время я напишу отдельную статью и подробно расскажу, как она подключается и устанавливается.

Высота установки блока розеток №4, как и блока розеток №1, составляет 30 (см) от чистового пола.

montazh_elektroprovodki_v_spalne_47

Вот так выглядит стена №4 после прокладки всех кабелей.

montazh_elektroprovodki_v_spalne_48

montazh_elektroprovodki_v_spalne_49

А вот так это будет выглядеть на плане.

montazh_elektroprovodki_v_spalne_58

Розеточная линия стены №4 защищена автоматом 16 (А) и групповым УЗО с током утечки 30 (мА).

На этом этапе моя работа закончилась и к делу приступили строители.

Для выравнивания стен №2, 3 и 4 строители решили применить гипсокартон. Но чтобы не уменьшать объемы и так небольшой комнатки, они решили листы гипсокартона крепить не с помощью металлических профилей, а с помощью гипсового клея «Perlfix GF» (Knauf), тем самым приклеивая листы гипсокартона непосредственно на стены и выравнивая их.

ustanovka_raspredelitelnogo_shhita_v_kvartire_установка_распределительного_щита_в_квартире_19

Вот что получилось после монтажа гипсокартона.

montazh_elektroprovodki_v_spalne_50

montazh_elektroprovodki_v_spalne_51

После этого я приступил к установке подрозетников.

О том, как устанавливать блок подрозетников в стену из гипсокартона у меня есть отдельная подробная статья, поэтому сейчас на этом зацикливаться не буду.

podrozetniki_v_gipsokarton_подрозетники_в_гипсокартон_1

montazh_elektroprovodki_v_spalne_19

montazh_elektroprovodki_v_spalne_52

montazh_elektroprovodki_v_spalne_53

На этом черновой монтаж электропроводки был закончен. После этого опять к делу приступили строители, занявшиеся финишной отделкой стен. В результате получилось вот так.

montazh_elektroprovodki_v_spalne_54

montazh_elektroprovodki_v_spalne_55

montazh_elektroprovodki_v_spalne_56

После этого строители занимались наклейкой обоев, укладкой ламината, установкой межкомнатных дверей и т. п.

montazh_elektroprovodki_v_spalne_60

montazh_elektroprovodki_v_spalne_59

montazh_elektroprovodki_v_spalne_61

Помимо работ строителей, специалистами по натяжным потолкам в спальной комнате был смонтирован потолок.

montazh_elektroprovodki_v_spalne_62

А теперь пришла моя очередь заниматься чистовым монтажом. О том, как установить тот или иной механизм (розетки, выключатели, проходной или перекрестный выключатели, ТВ-розетки, Интернет розетки, потолочные светильники, настенные бра и т.п.) будут отдельные статьи. В очередной раз напоминаю Вам, чтобы не пропустить новые выпуски статей, подписывайтесь на рассылку сайта.

И в заключении статьи представляю Вашему вниманию материал всей статьи в видео формате:

P.S. На этом, пожалуй, и все. Вот такая вот получилась статья про монтаж электропроводки в квартире, а именно в спальной комнате. Если я упустил какие-то моменты или Вам что-то не понятно, то не стесняйтесь и задавайте свои вопросы в комментариях. Всем спасибо за внимание, до новых встреч.

4. Разводка освещения как этап проектирования проводки

На первом этапе проектирования электропроводки было решено применить для освещения кабель ВВГнг 3х1,5 а для силовой сети кабель ВВГнг – 3х2,5. Теперь нужно продумать схему осветительной сети, а также возможность защиты кабеля от перегрева и других неприятностей.

Если мы поделим квартиру на зоны и будем проводить освещение вместе с проводами для розеток на один автомат для каждого помещения квартиры, то получим следующие особенности.

• Меньшее количество распределительных коробок, но с более сложными схемами распределения.
• До распределительных коробок должны идти провода большего сечения.
• В каждом помещении необходимо выполнять штробление стен для соединения осветительной и силовой сети.
• В распределяющих коробках сосредотачиваются провода разного сечения, которые в случае зажима под один контакт резко снижают его надежность
• С целью безопасности и ремонтопригодности такие коробки следует оставлять в легко доступном месте.

Практика показывает, что каналы для проводки освещения проходят в потолочных плитах, а для розеток – в полу. В таком случае удобнее не соединять осветительную и силовую сети. Из минусов такого решения только увеличение количества распределительных коробок. А плюсов гораздо больше.

• распределительные коробки становятся проще и меньше в размерах;
• применение безвинтовых самозажимных необслуживаемых клемм для соединения проводов, позволяет легко спрятать их в стенах;
• в случае аварии не произойдет полного обесточивания квартиры. Если авария в осветительной сети, то не погаснут электронные часы, включенные в обычную сеть, и не повредятся дорогостоящие электроприборы;
• ремонт освещения можно спокойно делать используя настольную лампу или переноску, также будет доступна дрель и другой электроинструмент
• если авария будет в другой ветке, то освещение позволит хорошо разглядеть неисправность (актуально, например, в санузлах или на кухне) особенно в темное время суток
• не нужно разводить большое количество автоматов в щитке, а значит меньше шанс в них запутаться.

Проект электропроводки квартиры. Разводка освещения. Распределительные коробки

Ввод проводов в квартиру осуществляется под полом и появляется в квартире рядом с дверью. От него провод проходит до щитка. Первая коробка будет в коридоре рядом со щитком. Ее задача транслировать ток на другие коробки и служить распределительным узлом для освещения на кухне и прихожей.

Структурная схема распределения проводки освещения и расположения распределительных коробок

В коридоре трехклавишный выключатель: прихожая, длинный коридор и кухня. Для соединения проводов применяем клеммную колодку на винтовых соединителях с подпружинивающей пластиной. Использовать можно не только такой способ соединения, но и любой уместный в данном случае.

Схема коробки 1

Так напряжение попадает до второй коробки, которая располагается в длинном коридоре над входом в зал (большую комнату). От нее работает люстра в зале и транслируется напряжение в санузлы.

Схема коробки 2

Третья коробка обслуживает маленький коридор, кладовку и санузел. Также транслирует напряжение до оставшихся двух комнат.

Схема коробки 3

Четвертая коробка находится в детской и обслуживает выключатель для детской и подает напряжение в спальню.

Схема коробки 4

Коробка в спальне нужна только для обслуживания люстры и выключателя.

Схема коробки 5

Оставшийся санузел – туалет питается от 6-ой коробки. Сдвоенным выключателем управляется не только освещение, но и вентилятор.

Схема коробки 6

Для защиты от короткого замыкания в осветительной сети применяем один автоматический выключатель номиналом 10А.

Основная идея применения автоматического выключателя – защита проводки. Человека от поражения электрическим током он не защищает.

В случае, если по проводам будет течь ток больше, чем предназначено производителем он будет разогреваться. Разогретый провод разогревает изоляцию, она плавится, происходит короткое замыкание металлических проводов. Расплавленная изоляция может загореться, искрение при коротком замыкании также может служить причиной пожара.

схема разводки, подбор проводов и место монтажа розеток и выключателей

Монтаж электропроводки вне зависимости от комнаты — это ответственное дело.

Если нет уверенности в том, что все будет сделано правильно, то лучше нанять для работы профессионала. Найти специалиста можно и через интернет, например, можно заказать услуги электрика на сайте — ikomek.kz/electric. Для самостоятельной установки необходимо занять хотя бы основные правила работы с электропроводкой.

Как составить схему разводки

Спальни отличаются друг от друга по назначению и размеру. Она может выполнять несколько функций: зоны отдыха, места для сна либо рабочего кабинета. Это необходимо учесть при монтаже самой электропроводки и дополнительных элементов: выключателей и розеток.

Если составить подробную схему разводки электрических коммуникаций, то это пригодится для определения количества розеток, коробок для распределения и выключателей. Лучше всего замену электропроводки проводить во время ремонта, чтобы не пришлось снова снимать отделочный материал.

Если в комнате не будет потолочного освещения, то монтаж электропроводки выполнить легче. В этом случае проводка будет вестись к различным светильникам, будь они распределительные либо прикроватные. В спальне не обойтись без розеток, они необходимы для зарядки телефона, для домашнего кабинета либо обогревателя. Лучше всего проводить установку раздельных электрических линий для розеток либо осветительных приборов.

Какие провода подойдут для монтажа

Для проведения электропроводки в спальне понадобится определенные типы проводов:

• 1,5 кв. мм. для освещения;
• 2,5 кв. мм для монтажа розеток.

Используются чаще всего медные провода.

Чтобы выполнить самостоятельную замену электрических коммуникаций, понадобится подготовить:

• изоленту и алебастр;
• готовые розетки и выключатели;
• кабеля и светильники;
• различные инструменты электрика.

Где установить выключатель и розетку в спальне

Нужно сразу определиться с их месторасположением:

1. Нельзя размещать розетки и выключатели вблизи обогревательных приборов.
2. Нужно выбирать удобные места для установки.
3. Не стоит их монтировать за кроватью либо шкафом.
4. Розетка монтируется на высоте 30-50 см от уровня пола.
5. Выключатель на высоте 70 -150 см.
6. Провод к розетке прокладывается снизу вверх.

К монтажу электропроводки стоит подойти серьезно. От правильности разводки будет зависеть безопасность квартиры и ее жильцов.

Схема электропроводки в квартире. Монтаж проводки своими руками

Зачем составлять монтажную схему электропроводки

Когда в квартире начинается ремонт, не каждому удается тут же представить, каким будет конечный результат. Ничего предугадать нельзя: ни где точно будет расположена мебель, ни сколько бытовой техники будет куплено в будущем.

Живым примером непредусмотрительности во время ремонта станет выключатель, который при открывании двери оказывается за ней и пользоваться им становится очень неудобно. Еще один пример — разбросанные по всей квартире удлинители, потому что для домашнего кинотеатра, холодильника, кондиционера и компьютера просто не хватило розеток.

Чтобы точно рассчитать, увидеть и понять, где именно и насколько удобно будут расположены все розетки, выключатели, лампы, электроприборы и мебель, и нужно составлять схему электропроводки.

Первая часть схемы

Первая часть схемы (она же — силовая) будет включать в себя схемы размещения: розеток, осветительных приборов и выключателей.

Обозначения для построения схемы электрики в квартире

Для того чтобы разобраться с той схемой, которая сейчас будет составлена, и составить на ее примере свою собственную, нужно взять на вооружение вот такие условные обозначения:

Схема размещения розеток в квартире

Для создания примера схемы размещения электропроводки можно взять стандартную однокомнатную квартиру. Ее следует начертить, пользуясь при этом совершенно вольными размерами. Все что важно — это правильное расположение комнат.

А вот и сам пример:

Стоит пронумеровать комнаты:

Помещение под № 1 — это гостиная. Помещение № 2 — кухня. Помещение № 3 — ванная. И помещение № 4 — это прихожая.

В этих комнатах нужно по максимуму расставить всю мебель.

В гостиной будут располагаться шкаф (1), диван или кровать (2), кресло (3), телевизор со стерео-системой (4 и 5), стационарный компьютер (6).

В прихожей будет один большой шкаф (7).

В ванной располагаются шкафчики (8), унитаз с раковиной (9, 10), ванная (11), стиральная машина (12).

Кухня будет включать в себя Кухонный стол (13), посудомоечную машину (14), холодильник (15), стулья и обеденный стол (16 и 17), газовую плиту (17) и микроволновую печь (19).

Красным цветом на рисунке отмечены те предметы (приборы), которые работают от электросети. Именно около мест их размещения и нужны розетки.

Теперь можно переходить к основной части: обозначению размещения розеток. Для этого нужно вновь нарисовать план квартиры, но уже без мебели, и в нужных местах проставить соответствующее обозначение розеток:

В гостиной желательно разместить двойные розетки, которые будут очень удобны для телевизора, стерео-системы, компьютера, а также других устройств, которые нужно подключать периодически, например, мобильный телефон или планшет.

Для ванной будет достаточно двух розеток — для стиральной машины и для всевозможных приборов вроде фена, электробритвы и другого, что работает не постоянно, а включается лишь по надобности.

На кухне нужно 3 розетки, которые будут находиться у всех электроприборов (холодильника, микроволновки и посудомоечной машины).

Схема размещения источников освещения

В данном примере все осветительные приборы будут находиться в центре комнаты. Для их точного размещения на схеме пока не нужны точные параметры помещения, однако точный центр комнаты на рисунке выделить нужно. Для этого достаточно измерить ширину и длину помещения, разделить их пополам и проставить соответствующее обозначение на месте пересечения этих импровизированных координат:

Точно такую же операцию нужно проделать и во всех остальных трех комнатах:

С прихожей, которая имеет вытянутую прямоугольную форму, нужно поступить так же, как и с остальными помещениями, а в вычислении центра помогут дополнительные линии:

Теперь нужно вновь нарисовать все тот же план и заменить проставленные крестики на условное обозначение осветительного прибора:

Схема размещения выключателей

Для того чтобы правильно расставить выключатели, необходимо сначала прорисовать все двери. Это нужно для того, чтобы точно определить, куда именно они будут открываться: в какую из сторон, вовнутрь комнаты или наружу.

Совет! Желательно чтобы межкомнатные двери открывались в ту сторону, где они меньше всего будут мешать — то есть, в наименьший угол комнаты. Это позволяет значительно увеличить полезную площадь помещения.

Важно! А вот в ванной комнате двери, наоборот — должны открываться наружу, это делается в целях безопасности, чтобы человек, находящийся в бессознательном состоянии, не заблокировал дверь, и ему можно было оказать помощь.

Теперь отчетливо видно, куда лучше можно поставить каждый выключатель:

Все выключатели располагаются сразу же у входа и не за дверью. Исключение составляет ванная комната — выключатель должен находиться снаружи, в ванной повышенная степень влажности и он быстро выйдет из строя.

На схеме пока нет размеров, но перед началом процесса монтажа их нужно будет проставить, чтобы было понятно, на каком расстоянии от пола и от двери будут расположены выключатели (рекомендуемая высота — не более 1.5 см от пола или 65-80 см, если в доме есть дети).

Часть вторая

Когда схемы расположения розеток, выключателей и светильников выполнены, можно приступать к созданию второй части схемы, изображающей маршрут прокладки электрической проводки.

Для того чтобы выполнить все правильно, нужно обратить внимание на такие вещи, как:

• Материал стен

• Наличие штукатурки на стенах и толщина ее слоя

• Расположение несущих стен (для монолитных зданий)

• Прохождение заводских штроб в плите перекрытия, их чистота

Объяснить, почему все эти факторы так важны, лучше на конкретном примере:

Допустим, взятая в пример однокомнатная квартира, будет иметь натяжной потолок. При наличии этого вида потолков, проводка прокладывается в специальных гофрах, а все спуски к выключателям, электроприборами розетка выполняются по стенам в канавках. Для этого не нужно укладывать ее в штробы плит перекрытия, которые, к тому же, не всегда чистые и требуют дополнительного времени на очистку.

Натяжной потолок дает значительную фору и проводке, проложенной в штробах стен. Тут прослеживается явная экономия провода: по потолку можно пойти по короткому пути и быстро раскидать провод по всем электропотребителям, в отличие от стен, когда приходится преодолевать значительные расстояния для выполнения той же задачи.

А если натяжного потолка нет? В этом случае придется прибегнуть к стандартному методу и проложить скрытую проводку по стенам.

• Для этого нужно учесть несколько правил:

• Не прокладывать провод над проемами окон и дверей

• Четко знать, где расположены канавки для провода в плитах перекрытия

• Правильно рассчитать расположение распределительных коробов

• Несущие конструкции монолитно-бетонного здания нарушать нельзя

Во всех новых домах и тех, в которых был произведен полный ремонт электрической проводки, прокладывается трехфазный изолированный медный провод, сечение которого рассчитывается отдельно, с учетом потребления мощности электроприборами.

Схема прокладки проводки

Разобравшись со всеми рабочими нюансами, можно снова вернуться к схеме. Нужно вновь создать план квартиры и вынести в нее все розетки, выключатели, светильники:

Прокладку провода можно начать с гостиной: здесь не будет натяжного потолка, поэтому провод будет находиться в канавках плиты перекрытия. Провод протягивается от самой дальней двойной розетки и до выхода из комнаты, где будет находиться распределительный короб.

Вторую розетку нужно подключать отдельно и отдельно тянуть провод от нее до короба. Раньше все розетки соединялись шлейфом, но этот метод уже давно устарел, так как в этом случае пропускная способность розеток существенно снижается.

Теперь нужно проложить провод от распределительной коробки до люстры и отдельно — до выключателя:

Осталось зарисовать сам короб, где собираются вместе все провода:

Сама распределительная коробка выглядит так:

Теперь кухня. Используется тот же самый принцип: все провода тянутся от каждого из электрических приборов, светильника и выключателя. В этом случае можно использовать канал плиты перекрытия, что позволит сократить маршрут проведения провода для одной из розеток.

Теперь нужно разобраться с ванной. Здесь распределительный короб будет находится снаружи комнаты, в соответствии со всеми правилами электробезопасности.

И, наконец, прихожая, где и будет монтирован натяжной потолок. Здесь все провода будут находиться в трубках.

Теперь нужно зарисовать силовой щиток, с которым будут соединены все распределительные коробки:

Можно начать с гостиной и проложить провода таким образом:

Здесь один провод нужен для осветительного прибора, а второй — для розеток.

То же самое нужно сделать в кухне, ванной комнате и прихожей:

Вот и все, схема полностью готова к использованию.

Далее следуют не менее важные части: расчет сечения провода для каждой группы приборов, розеток, осветительных приборов и расчет освещения для каждой из комнат.

Составив схему электропроводки самостоятельно, можно избежать лишних финансовых трат на вызов специалиста и составление схемы. Это довольно просто, особенно если разобраться со всеми нюансами и правилами проведения электрической проводки. К тому же, такая схема поможет быстро выявить причину поломки или возникновения короткого замыкания и быстро устранить ее.

Видео о схеме электрической проводки

Больше информации

Задать вопрос

Избавьте дом от лишней проводки

Обычно чем больше света в доме, тем больше выключателей в каждой комнате. За каждым выключателем тянутся провода – это неудобно и мешает жить.

Как поставить еще один светильник и не запускать в дом лишние метры проводов – об это в этой статье!!!

Использовать дистанционные выключатели вместо обычных

Во время ремонта объёмы проводки растут с огромными темпами. Бывает, что в стенах невозможно просверлить дыру, не задев провод. Технологии, позволяющие сократить объёмы электропроводки, становятся более востребованными. Они упрощают жизнь, как на этапе ремонта, так и после него.

Проводка под освещение в классическом исполнении

Работа по монтажу выключателей может длиться долго и стоит недёшево. Одно дело – запитать светильник, совсем другое – подвести к нему провода с другого конца коридора, лестницы или зала. Под них нужно штробить стены, укладывать кабели, ставить монтажные коробки и сами выключатели.

Дистанционные выключатели могут заменить обычные – для их работы провода не нужны.

С дистанционными выключателями объём проводки становится меньше

Подключить выключатели к контроллёру и блокам управления

Для установки в квартире дистанционной системы управления освещением понадобятся: контроллёр освещения и розеток, блоки управления освещением на одну и на две линии, дистанционные выключатели, дистанционные пульты.

Выбирая дистанционные выключатели, рекомендую обратить внимание на те, что работают без батареек, от встроенного микрогенератора. Они дороже, но работают дольше и не требуют замены элементов питания.

Используя этот набор, можно управлять освещением из любой точки квартиры или дома.

С помощью дистанционных выключателей, блок управления освещением можно настроить на включение света из нескольких мест. Их даже можно положить на стол и выключать верхний свет, заканчивая работу. Память блока энергонезависимая и запоминает до 10 выключателей.

Небольшой набор устройств для дистанционного освещения: блоки управления на одну и две группы светильников в компактном исполнении, блок реле для управления шестью группами освещения, дистанционный беспроводной кинетический выключатель, кинетический пульт.

Если источник освещения только один, выбирайте блок на 1 линию

Если нужно подключить сразу два источника света, выбирайте блок на 2 линии

Дистанционный выключатель может находиться в самых неожиданных местах

Разместить выключатели в любых местах

Для обычной двухкомнатной квартиры площадью 60 кв.м. со стандартным расположением помещений – ванная, туалет, кухня, коридор, гостиная, спальня, балкон – достаточно будет приобрести:

• контроллёр освещения – 1 шт, 1 линию освещения в спальне, 1 линию – в коридоре, 2 линии освещения в гостиной, 2 линии – в кухне,
• блок на 2 линии для подключения света и вентилятора в ванной комнате и туалете,
• блок на 1 линию для подключения света в кладовке или на балконе.

Определиться с количеством выключателей и расставить их можно после ремонта. Установить можно в любом месте. Свет может включаться из нескольких разных мест.

Схема расположения освещения в двухкомнатной квартире

Преимущества дистанционных выключателей

1. Выключатели можно устанавливать в любой зоне и на любой поверхности. Его можно просто положить на стол и выключать верхний свет, заканчивая работу.

2. Сгруппировать или разделить освещение на зоны можно самостоятельно за несколько минут.

3. Добавить лишний выключатель можно самому.

4. Изменения в планировке комнаты не скажутся на удобстве включения света. Если вы передвинете мебель, выключатели можно перенести на новое место.

5. Для мебели с подсветкой достаточно докупить ещё один блок управления. Можно настроить включение подсветки на уже имеющийся выключатель. Сделать так, чтобы подсветка мебели включалась вместе с подсветкой периметра потолка.

6. Дистанционные выключатели, работающие от встроенного микрогенератора, долго не требуют замены элементов питания.

Остались вопросы?

Вы можете задать все вопросы по материалам данной статьи и получить бесплатную консультацию:

Тел.: +7 (495) 151-00-74 доб. 101

Спальня Электропроводка

Резюме: Полностью объясненные фотографии и электрические схемы для электропроводки спальни с требованиями кодов для большинства новых или реконструируемых проектов *.

Как установить электропроводку в спальне

Требования кодекса и спецификации энергоэффективности теперь включают следующие методы в проект новой или реконструированной спальни.

Все освещение должно быть включено либо на диммерных переключателях, либо с «ручным датчиком присутствия», либо с люминесцентным освещением. На туалеты площадью менее 70 кв. Футов не распространяются вышеуказанные требования к освещению.

Лампы накаливания в шкафах для одежды должны располагаться на расстоянии не менее 12 дюймов от горючих материалов, таких как стены или край полки, при измерении по горизонтали. Для встраиваемых ламп накаливания с крышками или люминесцентных светильников допускается горизонтальный зазор 6 дюймов.

style = “clear: left”>

Базовая домашняя электрическая проводка для спален и электрических устройств

Обустройство спальни для теплоты, романтики и стиля

План спальни и схема электропроводки

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу . Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочих, разнорабочих и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей Розетки 120 В, Выключатели освещения Подключение 3-проводного и 4-проводного электрического диапазона Подключение 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Устранение неисправностей и ремонт электропроводки Способы подключения для модернизации Электропроводка Коды NEC для домашней электропроводки ….и многое другое.

Дополнительные осветительные приборы, тщательно расположенные, помогут вам, пока вы читаете любимый роман перед сном, или станут теплым прикосновением, которое приглашает к романтическому вечеру. Свечи – это приятный штрих, но когда дело доходит до новых функций освещения и управления, вы не поверите, сколько контроля вы получите одним нажатием кнопки. Обязательно добавьте эти функции в свои электрические схемы.

Практическая сторона

Правильное размещение емкостей устраните необходимость в неприглядных и небезопасных удлинителях при осмотре стенка вашей кровати с учетом размещения емкостей для предметов такие как электрические одеяла, будильники и ваш любимый источник Музыка. Другими соображениями при прокладке домашней электропроводки для спален может быть освещение прикроватной тумбочки, которое могут управляться так называемыми розетками с полу-горячим переключением. Эти розетки позволяют удобно управлять прикроватной тумбочкой. свет от настенного выключателя при входе в спальню или внутри руки тянутся от твоей постели.

Не забывайте о важности телефона и настенных розеток, а также о кабельном телевидении.

Домашняя электропроводка для спальни требования безопасности Новый требуемый AFCI (цепь дугового замыкания прерывания) устройства уменьшают возможность возгорания и других опасностей. Проекты нового строительства и реконструкции потребуют добавления этого Защита AFCI. Безопасность и автоматизация Улучшения в технологии беспроводного управления помогут вам расслабиться, зная, что управление освещением всегда у вас под рукой, с системой дистанционного управления, которую можно разместить на прикроватной тумбочке, готовой к использованию в любое время дня и ночи.

Умные дополнения для электропроводки спальни

Усовершенствования потолочных вентиляторов по доступной цене обеспечивают разнообразие стилей, которые не только охлаждают летом, но и согревают зимой за счет простых в использовании пультов дистанционного управления.Комбинированные блоки освещения и вентилятора также придадут вашей спальне особый оттенок, поэтому обязательно добавьте эти варианты на электрические схемы вашей спальни.

Варианты электропроводки дополнительной спальни

Освещение

Управление освещением Управление переключателем диммера.

Потолочный вентилятор Отличный воздушный поток зимой или летом.

Дымовые извещатели Взаимосвязанная защита по всему дому.

Цепь AFCI Цепная безопасность и дуговая защита.

Вопросы по электропроводке в спальне Вопрос от Уэса, домовладельца из Шарлотты, Северная Каролина: Как лучше всего добавить проводку для дополнительных светильников в спальне? Я хочу установить восемь 4-дюймовых встраиваемых светильников в своей главной спальне. В настоящее время у меня есть потолочный вентилятор с осветительной арматурой. Потолочный вентилятор управляется двумя переключателями и управляется дистанционно. Я считаю, что у переключателей есть красный и черный провода. Я хочу заменить потолочный вентилятор люстрой и использовать один из черных или красных проводов для питания восьми встраиваемых светильников. Какой провод использовать для питания встраиваемых светильников? Хочу заменить штатный выключатель на диммер. Также на чердаке, где я буду устанавливать утопленные банки, есть провода, идущие в месте расположения новых осветительных приборов.Как далеко я должен отодвинуть существующие провода от заглубленных банок? Ответ Дейва: Электропроводка для светильников в спальне Поскольку есть два существующих переключателя для потолочного вентилятора и освещения, проводку можно адаптировать для дополнительных встраиваемых светильников и люстры, вам просто нужно будет отслеживать назначения переключателей, чтобы диммерный переключатель был установлен с правильным набором проводов. Существующая проводка на чердаке не должна контактировать с новыми встраиваемыми корпусами осветительных приборов. ВАЖНО: При добавлении дополнительной нагрузки к существующей цепи необходимо проверить цепь, чтобы убедиться, что она способна выдержать дополнительную расчетную нагрузку, чтобы предотвратить перегрузку существующей цепи. Выделенный контур для розеток в ванных комнатах Можно ли использовать схему GFCI в ванной для других электрических розеток? Розетки GFCI для ванных комнат по выделенному контуру. Что делать, если не работают розетки на одной стене Спальня Потеряно электричество: Внезапно все розетки на одной стене спальни наверху перестали работать.Мы проверили выключатель…. Как установить освещение спальни Как поставить новый светильник в спальню. Полностью объясненные изображения и схемы подключения выключателей света с описанием наиболее распространенных выключателей, начиная с фото схемы 1… Добавьте освещение, чтобы украсить вашу спальню У меня есть электрическая цепь в моей спальне, и я хочу добавить освещение с помощью выключателей в шкафу.Я полагаю, мне нужно добавить распределительную коробку и подключиться к существующей цепи…. Электромонтаж розеток спальни Какое количество розеток лучше всего для спальни 10 x 10 и расположение розеток по соображениям безопасности… Отсутствие питания в цепи спальни Уильям спрашивает: я Потеряли мощность для маленькой спальни. Я заменил автоматический выключатель, но все еще нет питания. Если не считать того, что это еще один неисправный выключатель, что еще может быть причиной проблемы? Ответ Дэйва: Уильям, скорее всего, потеряна связь с одним из проводников цепи спальни.Электропроводку, соединения и розетки необходимо проверить на предмет обгоревших или плохих соединений. Как только проблема будет выявлена, потребуется надлежащий ремонт. Преобразование коммутируемых розеток в спальню в потолочные светильники или вентиляторы Джон из Халла, штат Айова, спрашивает: Я хотел бы заменить коммутируемые розетки в спальнях на переключаемые потолочные светильники или, возможно, на потолочные вентиляторы. У меня есть основное питание с проводом 14-2, идущим в однополюсный выключатель моей спальни; он переходит к ближайшей розетке.Тот же выключатель главной спальни переходит к выключателю другой спальни, где он также питает соседнюю розетку. Затем однополюсный выключатель второй спальни переходит в третью спальню, где он также питает одну переключаемую розетку. Все белые в очереди были связаны. Я уже проложил провод 14-2 к центру каждой комнаты до зоны переключателя. Вот где у меня вопрос; Как подключить переключатель возможных потолочных вентиляторов или потолочных светильников; Нужна ли мне двойная коробка? и можно ли пользоваться розеткой, не включая выключатель? Ответ Дэйва: Джон, поскольку источник питания и горячего, и нейтрального находится в настенной распределительной коробке в спальне, просто замените соединения, идущие от переключателя к розетке, новым черным проводом, идущим к потолочному креплению, и соедините провод, который раньше выходил на розетку, вместе с черным проводом входящего питания.Белый нейтральный провод потолочного светильника соединяется с другими нейтральными проводами в распределительной коробке. Одинарную распределительную коробку можно заменить на двухконтактную распределительную коробку, если потребуется дополнительный выключатель. Перед выполнением любых подключений проверьте и убедитесь, что питание схемы отключено. Электрические розетки, управляемые переключателем Марк из Ливуда, штат Канзас, спрашивает: Я хочу подключить выключатель для управления двумя розетками.Вы можете объяснить мне этот процесс? Ответ Дэйва: Отметьте, что для электрических розеток требуется цепь, состоящая из источника питания, нейтрали и заземления, что обычно достигается путем установки кабеля с черными, белыми и неизолированными медными проводами соответственно. Для этого приложения источник питания будет входить в положение переключателя, который будет подключен для управления только подачей питания или черным проводом входящего источника питания и черным проводом исходящего кабеля, ведущего к розеткам.Белые нейтральные провода и заземляющие провода соединены в месте расположения переключателя, а розетки подключены параллельно от первого ко второму.

Проблема с розетками в спальне Джеральд спрашивает: Моя жена закоротила кофеварку, и теперь розетки в спальне не работают.Я уже заменил выключатель, и у нас все еще есть проблема. Ответ Дэйва: Убедитесь, что кофеварка отключена от сети, и поищите на кухне сработавшую розетку GFCI. ВАЖНО: Розетки в спальне не должны подключаться к той же цепи, что и кухонная розетка.

электрика – нужна электрическая схема для спальни

У вас всегда есть питание только на первом переключателе (3-х позиционный у двери).У вентилятора / освещения есть только переключение питания, управляемое двумя 3-позиционными переключателями. Итак, вам нужно запустить 14/2 , подключенный к источнику питания, поступающему от панели (у переключателя у двери) к двум выключателям шкафа, чтобы обеспечить их питанием.

Для электрической цепи необходимы два провода – «горячий» (черный в домашней проводке) и «нейтральный» или «обратный» (белый в домашней проводке). Когда вы подключаете трехпозиционный переключатель, вам понадобится дополнительный провод, соединяющий два переключателя: нейтральный провод всегда подключен, и переключатели выбирают, какой из двух других проводов сделать горячим участком цепи.Когда оба переключателя подключены к одному проводу, нагрузка получает питание (загорается свет / вентилятор), когда они подключаются к разным проводам, нагрузка отключается, потому что нет полной цепи.

Вы, , могли бы иметь цепь «всегда включен» на свет / вентилятор, но вам потребуется провести 14/4 – четыре провода – между двумя 3-позиционными переключателями – нейтраль, плюс всегда включен горячий вывод , плюс два коммутируемых провода. Затем от второго трехпозиционного переключателя (того, который подключен к свету / вентилятору), вы должны пройти 14/3 к прибору, с нейтральным (белый), горячим (черный) и переключенным (красным).В приборе вы должны подключить нейтраль и переключиться на свет / вентилятор, чтобы обеспечить его коммутируемым питанием, и у вас будут нейтральный и горячий выводы для дальнейшего использования, например, освещения в шкафу.

Я бы поступил иначе: как я уже сказал, проложите 14/2, чтобы включить освещение в вашем шкафу, отключив электросеть в 3-х сторонней точке у двери. Это позволяет избежать использования 14/4 в целом, и вам нужно только 14/2, идущих от второго трехходового прибора к прибору – нейтрали и (переключаемого) горячего вывода.

Обращаясь к вашей схеме, вместо того, чтобы иметь 14/2, идущую от потолочного крепления к шкафу № 2, сделайте 14/2, идущими от туалета № 1 к переключателю у двери. Там, как я уже сказал, подключаем новый 14/2 к проводам идущим от панели для питания. Никаких других изменений вашего плана не требуется.

---

На самом деле вам не нужны два 14/3, вам нужен только один 14/3 плюс 14/2 между двумя трехпозиционными переключателями, потому что вам не нужны два нейтральных провода:

На этой схеме синие линии представляют собой нейтральные (белые) провода, которые не были бы хорошо видны, если бы они были белыми линиями 🙂 Выбор того, использовать ли красный или черный для подключения проводов света и вентилятора между внутренними частями Трехпозиционные переключатели и приспособление произвольное – выбирайте тот, который работает.Как видите, белый провод в 14/3 между трехпозиционными переключателями – нейтраль. Назначение остальных четырех проводов также несколько произвольно, просто убедитесь, что переключатели подключены согласованными парами.

Схема подключения

для дома с 3 спальнями

Советы по сети домашнего кинотеатра. Домашняя проводка для начинающих дает обзор типичной базовой системы домашней электропроводки, а затем обсуждает или дает ссылки на общие варианты и дополнения.

Это старая версия розетки на первой схеме.

Электросхема 3-х комнатного дома . Иллюстрированное руководство по установке и подключению потолочных вентиляторов и осветительных приборов со схемами и фотографиями. Подключение незаземленной поляризованной розетки. Сети домашних кинотеатров больше не предназначены только для богатых. В этой части нашего веб-сайта можно найти электрические схемы дома, включая планы этажей как часть электрического проекта. Электрические схемы могут быть полезны во многих отношениях, включая иллюстрированные цвета проводов, показывающие, где проходят различные элементы вашего проекта с использованием электрических символов, и показывающий, какой провод куда идет.Я сразу заметил, что все вилки подключены наоборот. Разъемы имеют разные размеры для подключения поляризованных вилок, но в них отсутствует разъем для заземления. Существует несколько различных типов схем электропроводки. Перекрестные кабели полезны в ограниченных ситуациях, например, при подключении двух сетевых устройств напрямую без коммутатора Ethernet между ними. Если вы случайно подключите один конец кабеля как t568a, а другой как t568b, вы получите перекрестный кабель Ethernet. Подключение трехпозиционного переключателя света.Недавно я зашел в дом моего друга, и он подключал розетки в своем проекте. Подключение трехпозиционных переключателей света, безусловно, сложнее, чем у более распространенных однополюсных переключателей, но вы можете понять это, если будете следовать нашей схеме подключения трехпозиционного переключателя. Чаще всего используется схема домашней электропроводки в великобритании. Цены существенно упали за последние несколько лет, чтобы сделать качественные приемники беспроводных маршрутизаторов hdtvs с распределенными аудиоколонками компьютеров и другим оборудованием htn доступным.

Все они, по сути, делают одно и то же – показывают, как подключены схемы.

Электросхема дома. Чаще всего используются схемы домашней электропроводки в Великобритании.

подсказки

• Согласно PriceDevils.com, средние затраты на выполнение полного перенастройки трехкомнатного дома с террасой 1930-х годов составляют 2750–3500 фунтов стерлингов.
• Ремонт вашего дома должен быть выполнен квалифицированным электриком, который затем выдаст сертификат домовладельцу и уведомит строительный контроль – они записывают работу и выдают Сертификат соответствия строительным нормам.
• При постоянно возникающих проблемах с перегоранием предохранителей или срабатывании УЗО показывайте, что с проводкой что-то не так. Чтобы избежать проблем с электричеством, лучше всего будет заменить проводку.

См. Также

Схема, наиболее часто используемая для домашней электропроводки в Великобритании.

Электросхемы дома, включая планы этажей в рамках электрического проекта, можно найти в этой части нашего веб-сайта. Изучение этих рисунков поможет вам лучше понять основы домашней электропроводки и применить эти принципы на практике.

Многие из нас задаются вопросом, безопасна ли электрическая проводка в их доме, насколько хороши соединения и насколько безопасен блок предохранителей. Возможно, некоторые из нас хотели бы получить некоторые знания о том, как делать электропроводку в собственности, прежде чем они обратятся в электрическую компанию с просьбой о расценке. Честно говоря, неплохо было бы получить некоторую основную информацию о ремонте электропроводки в вашем доме, о чем спросить электрика во время его первого визита и как не заставить их обмануть вас относительно цены.

Обратите внимание, что ожидается, что лицо, выполняющее работы в соответствии с данным руководством, будет иметь соответствующие полномочия.

Схема подключения розеток

Для простых электромонтажных работ мы обычно используем эту домашнюю электрическую схему. На показанном примере вы можете узнать тип кабеля, используемого для подачи питания на каждую конкретную цепь в доме, тип и номинал автоматических выключателей – устройств, предназначенных для защиты вашей установки от перегрузки или короткого замыкания.

Схема подключения светильников

Как видите, вся установка разделена на 7 (может быть больше) различных цепей, чтобы обеспечить безопасную изоляцию питания без необходимости прерывания питания других цепей. Убедитесь, что каждое устройство, используемое для изоляции, должно иметь четкую идентификацию, к какой цепи оно принадлежит, по прочным этикеткам, прикрепленным к потребительскому блоку. Проще говоря, вы должны использовать только кабель Twin & Earth 2,5 мм для цепей розеток и 1.Кабель 5мм для цепей освещения. Не подавайте световую цепь через кабель 2,5 мм и наоборот. Для кухонных плит или индукционных плит используйте кабель длиной не менее 6 мм или 10 мм в зависимости от потребления электроприборов, а для подачи корма в электрический душ следует использовать кабель 10 мм.

Схема электрических соединений типовая

В приведенном выше примере мы представили наиболее распространенную домашнюю электрическую схему для квартиры с 2 спальнями, показав электрическую схему для цепей освещения на другой схеме для облегчения понимания маршрутов прокладки кабелей через собственность.Электросхема для 3-комнатных квартир или 5-комнатных домов будет немного отличаться из-за размера собственности и количества установленных розеток.

© 2013 Все права защищены. Типовая электрическая схема дома

Схема

Home

Типовая электрическая схема дома

См. Также:

---

Введение

На изображении ниже представлена ​​электрическая схема типичного U.С. или канадская схема, показывающая примеры соединений в электрических коробках и на установленных в них устройствах. На этой странице вы познакомитесь с трассой. В зависимости от размера экрана вам может быть проще откройте диаграмму в отдельной вкладке и / или распечатайте ее, чтобы облегчить просмотр во время чтения.

На этой странице вы познакомитесь с трассой в диаграмма выше. Ящики показаны как светлые области. Темный фон представляет собой область между коробками – обычно недоступную – где кабели, содержащие провода, показанные на схеме, проходят по потолку, стене и полу дома.Как видите, между любыми двумя коробками проходят либо два, либо три провода, соответствующие двух- или трехжильному кабелю. После того, как вы ознакомитесь со схемой, показанной здесь, вы можете сравнить ее непосредственно со схемой домашней электропроводки, которая следует за кабелями между этими коробками, поскольку они могут быть проложены в комнатах дома; для этого см Поэтажный план. Для схемы подключения GFI перейдите к GFI.

Заземляющие провода (оголенные или зеленые) не показаны. Подключения показаны либо в виде проводов, контактирующих с боковыми винтовыми клеммами устройств, либо в виде проводов, связанных с синими разъемами.Схема не предназначена для использования в качестве руководства по электромонтажу; например, белые провода, подключенные к некоторым переключателям, в настоящее время должны быть заклеены красной или черной лентой. Схема предназначена для ознакомления с тем, с чем вы можете столкнуться в существующих домах.

ПРИМЕЧАНИЕ. Если два провода показаны как контактирующие с одним боковым винтом на розетке или переключателе, это не означает, что кто-либо когда-либо подкладывает более одного провода под винт (они предназначены только для одного). Вместо этого это просто указывает на то, что два провода электрически соединяются друг с другом и с клеммой.Но это следует делать с использованием любой комбинации винтов, отверстий, зажимов и пигтейл с проволочными гайками – все в пределах возможностей каждого варианта.

Эта схема начинается с того, что A4 получает горячий (черный) и нейтральный (белый) провода от главной электрической панели – представьте панель под изображением. A4 передает горячие и нейтральные провода к ближайшим розеткам A3 и A5 посредством контакта их проводов с клеммами на A4. A3 и A5 являются началом двух основных ветвей этого контура, и мы можем выделить несколько дочерних ветвей, которые развиваются за их пределами.

Давайте проследуем по ветке, которая идет налево от A3. A3 необходимо подключить горячие и нейтральные соединения, чтобы два индикатора (A1 и B1) могли гореть – не постоянно, а в соответствии с тем, что говорят переключатели на A2, B2 и C2. A2 – это обычный однополюсный выключатель, если судить по его двум боковым винтам. В зависимости от положения рукоятки он либо позволит свету (A1) получить горячее соединение, либо нет; выключатель не влияет на нейтральное соединение в A2 (проводной соединитель).

Между тем, однако, блок A2 должен помогать переключателям на B2 и C2 получать питание, чтобы они могли включать свой свет (B1). Эти два переключателя (B2 и C2) являются трехпозиционными переключателями, как видно по их 3 боковым винтам. Если одна из их ручек двигается, это изменяет связь горячего со светом. Этот конкретный набор трехпозиционных переключателей настроен следующим образом: переключатель B2 отправляет жар к C2 либо по красному, либо по белому (так называемые «путешественники»), в соответствии с которым переключатель терминала B2, перемещающийся по золоту, внутренне передает свое тепло от черный терминал.Точно так же черный на C2 будет становиться горячим или нет, в зависимости от того, с каким золотым контактом переключатель внутренне подключает его. Этот черный провод («светлая нога») – тот, чья жаркость или негоркость позволяет свету гореть или нет, поэтому, вернувшись в коробку B2, он должен быть связан с черным проводом, идущим к B1, где находится свет. Если ваш дом более новый, вы можете обнаружить, что белый от B2 до C2 был окрашен, чтобы показать, что он не является нейтральным, и вы также можете найти белый нейтральный провод в качестве четвертого провода, идущего от других белых проводов от B2 к C2; это в случае, если на C2 установлен необычный переключатель, которому нужна нейтраль.

Давайте теперь вернемся к другому подразделению, которое выходит из A3. У него будет свет (B3) и три розетки (D1, D2 и D3). Свет будет управляться переключателем B4, D2 и D3 переключателем C3, а D1 переключателем C1 (переключаемые розетки!). Вот как. A3 подает питание на коробку B3, где свет немедленно подключается к нейтрали; но яркость света будет зависеть от переключателя B4, как только B4 получит постоянную температуру от B3 через проводной соединитель в B3, который также отправляет жар на остальную часть этой подсхемы по черному, идущему к C3.Не торопитесь. И, да, белый провод используется для подключения к B4; Так идет кабель из двух проводов – черного и белого. С некоторых пор этот белый цвет при установке должен быть другим. Фактически, при проводке, выполняемой в соответствии с правилами NEC 2011 года, должен использоваться трехжильный, а не двухжильный кабель, чтобы обеспечить нейтраль для возможных специальных переключателей. В этом случае коммутируемый провод (здесь черный) будет красным, горячий провод (здесь белый) будет черным, а нейтраль (здесь нет) будет белым – соединяясь с другими белыми в B3, но ни с чем в B4, если только тип переключателя требовал нейтрали.

Давайте теперь вернемся к другому подразделению, которое выходит из A3. У него будет свет (B3) и три розетки (D1, D2 и D3). Свет будет управляться переключателем B4, D2 и D3 переключателем C3, а D1 переключателем C1 (переключаемые розетки!). Вот как. A3 подает питание на коробку B3, где свет немедленно подключается к нейтрали; но яркость света будет зависеть от переключателя B4, как только B4 получит постоянную температуру от B3 через проводной соединитель в B3, который также отправляет жар на остальную часть этой подсхемы по черному, идущему к C3.Не торопитесь. И, да, белый провод используется для подключения к B4; Так идет кабель из двух проводов – черного и белого. С некоторых пор этот белый цвет при установке должен быть другим. Фактически, при проводке, выполняемой в соответствии с правилами NEC 2011 года, должен использоваться трехжильный, а не двухжильный кабель, чтобы обеспечить нейтраль для возможных специальных переключателей. В этом случае коммутируемый провод (здесь черный) будет красным, горячий провод (здесь белый) будет черным, а нейтраль (здесь нет) будет белым – соединяясь с другими белыми в B3, но ни с чем в B4, если только тип переключателя требовал нейтрали.

Красный провод от C3 к D3 является горячим или нет, в соответствии с переключателем C3, и это переключение передается на нижнюю половину D2, так же как постоянный горячий провод D3 передается на верхнюю половину D2.

Нижняя половина D1 управляется другим переключателем – на C1. D1 получил нейтраль и постоянное горячее напряжение от D2, но для того, чтобы C1 переключил нижнюю половину D2, белый провод от D1 к C1 должен передать тепло на C1, чтобы переключатель C1 мог послать жар или мертвость обратно в нижнюю половину D1. Язычок клеммы с горячей стороны D1 должен быть отломан, чтобы нижняя половина не оставалась горячей (отключаемая).

Мы прошли половину пути! Затем посмотрите, как A5 подает питание на фары B5 и D5. Нейтраль A5 подключается непосредственно к свету B5, но чтобы добраться до источника света D5, он должен пройти по тому же пути, что и другие провода в его кабеле, которые хотят связать свет B5 с переключателем C5 и передавать постоянное горячее напряжение на переключатели C4 и D4, так что они могут переключить D5. Таким образом, нейтраль от B5 подключается через коробку C5, чтобы обеспечить нейтральное соединение D5. Ни один коммутируемый свет (например, B5 или D5) лично не нуждается в постоянном нагреве в своей коробке, но, поскольку кабельнику было удобно направлять мощность A5 к D5 через коробку B5, горячие точки соединяются в B5 и на клемме на Переключатель C5 и сам D5, чтобы пройти через трехпозиционные переключатели C4 и D4, которые, наконец, определяют степень нагрева черного провода от D4 к свету D5.

Вернувшись в B5, жара для света возвращается (или нет) от переключателя C5 на красном. В ящике D5 жар отправляется на C4, сначала по белому проводу на D4, а затем оттуда на C4 через черный. Переключатель C4 передает жар одному из путешественников (красному или белому), который возвращается к переключателю D4, который, в свою очередь, передает или не передает жар на светильник D5 на черном проводе.

Если ваш дом более новый, вы можете обнаружить, что белый от D5 до D4 и один от D4 до C4 были окрашены, чтобы показать, что они не нейтральны.А начиная с кода NEC 2011 года вы можете даже не найти такого рода проводку «тупикового переключателя», идущую вниз от света, потому что теперь требуется подвести настоящую белую нейтраль к обоим переключателям в случае, если на них установлены специальные диммеры.

Продолжим другую ветку. A6 получает хорошие горячие и нейтральные пути от A5. A6 будет питать наши последние две части цепи. Первая – это линия от A6 до B6 и от C6 до D6. Этот сценарий аналогичен только что описанному для A5, передающего питание через световые и коммутационные блоки B5 и C5.Однако в этом случае питание от A6 сначала достигает распределительной коробки, а не светового короба. Сравнивая схемы двух распределительных коробок и двух световых коробов, они идентичны. Разница, можно сказать, заключается в том, что теперь красный провод, переключающий световой сигнал C6, «течет» в том же направлении, что и другие провода, по которым подается питание дальше, тогда как красный световой сигнал B5 «возвращается» от переключателя C5. Эта подветвь (строка 6) заканчивается розеткой D6, принимающей питание, и не к кому отправить ее, кроме, конечно, того, что к ней подключено.

Последний участок схемы включает передачу питания A6 на схему 3-сторонней коммутации, которая имеет еще один вид. A7 и B7 связывают нейтраль через свои коробки для использования огнями C7 и D7. Горячий в A7 подключается к терминалу для пассажиров (так называемый «общий»), и его жар передается переключателем либо на черный, либо на красный. Внутри переключателя B7 один из этих путешественников находится в контакте с общим, так что черный от B7 к фарам будет горячим или нет. Наконец, свет C7, помимо присоединения к входящему черному и белому, участвует своими проводными соединителями в передаче этого же включенного питания своему другу D7.

Чтобы увидеть, как вся цепь могла обслуживать часть дома, см .: План этажа.

Три упражнения по устранению неисправностей для этой схемы

1. Начинающий. Схема на диаграмме работала нормально, пока в один прекрасный день ничего в столбцах 1, 2 или 3 не перестало работать. Тестер не зарегистрировал нагрева в этих трех столбцах ни на клеммах, ни на соединителях проводов, ни на концах самих проводов с неизолированной медью.Но все в столбцах с 4 по 7 все еще работало, кроме B4, конечно. На рабочих колонках тестирования не проводилось. Скажу, что где-то плохая связь или контакт. Точно где это?

2. Средний. Новичок решил проблему выше, но через год что-то пошло не так. Может быть, новичок сделал все подключения в этой схеме. На этот раз перестал работать световой индикатор D5. Все остальное по-прежнему работало. Нет, с лампочкой все в порядке. И тестирование показало, что жар становится везде, где должен, и что все переключатели делают свою работу.Какое соединение плохое, или, если существует более одного возможного места, сколько и где?

3. Продвинутый. Промежуточный решатель отследил проблему и устранил ее, но через год (в большинстве домов это не так сильно) обнаружилась последняя проблема. Если вы решите эту проблему, у вашего дома больше не будет проблем, потому что он будет знать, что у него нет шансов обмануть вас. Однажды дневной свет B1 перестал работать, независимо от того, в каком положении были переключатели B2 и C2. Вы обнаружили, что проблема не в лампочке, но у вас не хватило смелости заглянуть в трехпозиционные переключатели, поэтому вы наняли мастера, чтобы все исправить.Он сказал вам – правильно – что нейтрали все в порядке, тепло поступает через переключатель B2 должным образом на его контактные клеммы, и что соединители проводов для черных в B1 и B2 хорошо соединяют черных. Проверив эти вещи и по-прежнему обнаружив, что ни одна комбинация переключений двумя переключателями не включала свет, он предположил – ошибочно – что переключатель C2 неисправен внутри, и заменил его. Все три провода, которые он подключал к клеммам выключателя, были надежно соединены, и когда он уходил, светился свет.Затем вы обнаружили, что, когда B2 находится в определенной позиции, C2 не может включить свет. Я скажу вам, что с самого начала было неправильно только одно, и теперь проблема в другом – в том, что он сделал. В чем была проблема, и в чем проблема сейчас?

ОТВЕТЫ

1. Плохое соединение должно быть там, где черный провод от A4 до A3 подключается к A4. Это то, что объясняет отсутствие регистрации жара в столбцах 1-3. Если бы плохое место было на конце A3 того же провода, этот конец провода сам был бы горячим, даже если винт, к которому он должен был подключаться, не будет.

2. Если жар становится повсюду, плохой контакт должен быть плохой нейтралью (белый). Поскольку все работало до D5 в цепи, плохая нейтраль могла быть только в трех возможных точках: a.) На собственном соединителе провода D5 для белых; б) на разъеме с белым проводом в C5, который не мешает работе переключателя; или c.) На соединителе белого провода в B5 (свет в B5 сам по себе может иметь хорошее белое соединение, но белый, идущий от B5 к C5, может не иметь).

3.Основываясь на своих тестах, мастер был прав, полагая, что с C2 что-то не так, но ошибался, полагая, что это означает, что переключатель неисправен внутри. Это могло быть правдой, но, поскольку я сказал, что он был неправ, вы знаете, что единственной другой возможностью было бы плохое качество подключения черного провода C2 к “общему” выводу переключателя. Поскольку он работал только над заменой переключателя C2, он, должно быть, неправильно подключил новый – с черным на одном из терминалов путешественника (мы не знаем, какой из них).

© 2005-2020 Лоуренс Димок

Схема электропроводки

для спальни

p Электропроводка спальни спросите требования электрика и спецификации энергоэффективности теперь включают следующие методы в новый или реконструированный проект спальни, все освещение должно быть включено либо на диммерных переключателях, либо должно быть предоставлено руководство по заполнению датчик или все флуоресцентное освещение pp основы проводки в доме проводка в жилой спальне youtube 02 04 2015 Билл Вайднер из колледжей Грейсона подробно описывает разводку в передней спальне с помощью симулятора электропроводки в точках узнайте больше и купите весь тренажер для 52 человек на www basic home wiring схемы электрические ремонтные работы электрические домашние электрические схемы основные домашние электрические схемы полностью объясненные домашние электрические схемы проводки с изображениями, включая фактический набор планов дома, которые я использовал для подключения нового дома, выберите из списка ниже, чтобы перейти к различным комнатам этого дома кухня электрическая проводка Схема электропроводки для спальни hasil p encarian gambar лучшая электрическая схема спальни в этом месяце, включая лучшую электрическую проводку спальни в этом месяце лучшее добавление дополнительной розетки в схему спальни – мой в этом месяце лучший выключатель в спальне, пожалуйста, помогите в этом месяце лучше всего добавить дополнительную розетку в схему спальни мой в этом месяце лучшая электрическая проводка дома с 3 спальнями в Стирлинге в этом месяце это лучшая электрическая схема спальни в этом месяце 12717684924 наиболее часто используемая схема для домашней электропроводки в британском доме электрические схемы, включая планы этажей как часть электрического проекта, могут быть найденные в этой части нашего веб-сайта изучение этих изображений поможет вам лучше понять основы домашней электропроводки и применить эти принципы на практике. Схема электропроводки дома. Наиболее часто используемые схемы для домашней электропроводки. схема подключения YouTube для спальни эта ветка действительно нам очень помогла, и теперь я тоже знаю кое-что о электропроводке в спальне благодаря схеме проводки для спальни Терри любит переделать сантехнику своими руками вы можете сэкономить много денег, сделав проводку самостоятельно, здесь мы покажем вам, как подключить всю комнату, даже если вы никогда не брали в руки электрический инструмент жизнь, которую вы можете безопасно выполнять при прокладке проводки, следуя указаниям в этой статье, вы узнаете все профессиональные методы работы с проводкой, включая выбор розеточных коробок правильного размера, прокладывание кабеля по всей комнате и выполнение грубых прокладок электропроводки семейным разнорабочим инспекторам нравится видеть 12 проводов, используемых для вилок, потому что они могут выдерживать большую нагрузку и с меньшей вероятностью сломают ваш выключатель или вызовут проблемы.Другое важное замечание по датчикам проводки – это нарушение правил, например, переключение датчиков в середине пробега. скажем, я подключаю розетки в спальне к проводке 12-го калибра, как подключить ваш подвал, грубая электропроводка, плата дисплея, монтажная плата оборудования, или письменный отчет в одном из f электрические работы, которые вы выполняли вокруг своего дома или в другом месте, и то, как вы их выполнили, предпочтительно с изображениями моделей или небольшой частью вашей общей установки, обязательно включите электрическую схему вашего проекта с вашей выставочной проводкой вокруг вашего дома purdue extension ppa электричество электрическая спальня pilihan lengkap di agoda

p электрическая проводка спальни спросите требования электрика и спецификации энергоэффективности теперь включают следующие методы в новый или реконструированный проект спальни, все освещение должно быть включено либо по диммерным переключателям или предоставьте руководство по датчику присутствия или всему люминесцентному освещению. pp. основы проводки дома проводка в жилой спальне youtube 02 04 2015 Билл Вайднер из колледжей Грейсона подробно описывает разводку в передней спальне с помощью симулятора жилой электропроводки с точками. тренажер для 52 человек в www basic home wirin g диаграммы ремонт электрики электрическая домашняя электрическая проводка основные домашние электрические схемы полностью объясненные домашние электрические схемы электропроводки с изображениями, включая фактический набор планов дома, которые я использовал для подключения нового дома, выберите из списка ниже, чтобы перейти к различным комнатам этого дома кухня электрическая схема электропроводки для спальни hasil pencarian gambar лучшая схема электропроводки спальни в этом месяце, включая лучшую электропроводку спальни в этом месяце лучшее добавление дополнительной розетки к цепи спальни – мой в этом месяце лучший неработающий выключатель в главной спальне, пожалуйста, помогите в этом месяце лучшим добавление дополнительной розетки в схему спальни – это мой в этом месяце лучшая электрическая проводка в доме с 3 спальнями в Стирлинге в этом месяце – лучшая схема проводки в спальне в этом месяце 12717684924 наиболее часто используемая схема для домашней проводки в британском доме электрические схемы, включая планы этажей в рамках электрического проекта можно найти в этой части нашего веб-сайта, изучая тех рисунки помогут вам лучше понять основы домашней электропроводки и смогут реализовать эти принципы на практике. Схема электропроводки дома. Наиболее часто используемые схемы для домашней электропроводки. Это очень полезно для нас, и теперь я кое-что знаю об электропроводке в спальне благодаря схеме проводки в спальне. Сделайте ремонт сантехники своими руками, вы можете сэкономить много денег, выполнив свою собственную проводку, здесь мы покажем вам, как подключить всю комнату, даже если вы никогда в жизни не брали в руки электрический инструмент, вы можете безопасно выполнить проводку, следуя указаниям в этой статье, вы узнаете все профессиональные методы выполнения электромонтажных работ, включая выбор розеточных коробок подходящего размера, проложите кабель по всей комнате и сделайте Инспекторы семейных разнорабочих любят видеть 12 проводов, используемых для розеток, потому что они могут справиться с большим l Еще одно важное замечание по датчикам проводки – это то, что переключение датчиков в середине пробега не соответствует нормам правил, например, скажем, я подключаю вилки в спальне с помощью проводки 12-го калибра, как подключать ваш подвал грубая в электропроводке табло, плакат, оборудование, монтажная плата или письменный отчет в одной из следующих областей, электромонтажные работы, которые вы выполнили вокруг своего дома или в другом месте, и то, как вы их выполнили, предпочтительно с изображениями моделей или небольшой частью вашей общей установки. обязательно включите схему проводки вашего проекта с выставкой, проводка вокруг вашего дома purdue extension ppa электрическая электрическая спальня pilihan lengkap di agoda

p электрическая проводка спальни спросите требования электрика и энергоэффективность спецификации теперь включают следующие методы в проект новой или реконструированной спальни, все освещение должно быть включено. Диммерные переключатели или предоставьте руководство по датчику присутствия или всему люминесцентному освещению. Основы проводки дома. Подключение жилой спальни. youtube 02 04 2015 Билл Вайднер из колледжей Грейсона подробно описывает проводку в передней спальне с помощью симулятора домашней электропроводки с точками. полный учебный тренажер для 52 человек на www основные схемы домашней электропроводки ремонт электрики электрическая домашняя электропроводка основные домашние схемы электропроводки полностью объясненные домашние электрические схемы электропроводки с изображениями, включая фактический набор планов дома, которые я использовал для подключения нового дома, выберите из списка ниже, чтобы перейти к различным комнатам этой домашней кухни электрическая проводка электрическая схема электропроводки для спальни hasil pencarian gambar лучшая схема электропроводки спальни в этом месяце, включая лучшую электропроводку спальни в этом месяце лучшее добавление дополнительной розетки в схему спальни – мой в этом месяце лучший мертвый выключатель в главной спальне, пожалуйста, помогите в этом месяце лучшим добавлением дополнения Схема из розетки в спальню – моя в этом месяце. Лучшая электрическая проводка в доме с 3 спальнями в Стирлинге в этом месяце. Лучшая электрическая схема в спальне в этом месяце. 12717684924. Наиболее часто используемая схема для домашней проводки в Великобритании. Электрические схемы дома, включая планы этажей как часть. электрического проекта можно найти в этой части нашего веб-сайта, изучение этих изображений поможет вам лучше понять основы домашней электропроводки и сможет реализовать эти принципы на практике. Схема электропроводки дома. Наиболее часто используемые схемы для домашней электропроводки. 20 10 2018 Стеновая электропроводка. полипропиленовая электрическая стенка для дома, схема проводки на YouTube для спальни, эта ветка действительно нам очень помогла, и теперь я знаю кое-что об электропроводке в спальне благодаря схеме проводки для спальни Терри любовь сантехника ремоделировать diy вы можете сэкономить много денег, выполнив свою здесь мы покажем вам, как подключить всю комнату, даже если вы никогда в жизни не брали в руки электрический инструмент. Вы можете безопасно выполнить грубую проводку, следуя указаниям в этой статье, и вы узнаете все профессиональные методы выполнения электромонтажных работ, включая выбор розеточных коробок правильного размера, прокладывание кабеля по всей комнате и выполнение грубых работ по прокладке электропроводки, которые делают семейные инспекторы на разнорабочие, такие как чтобы увидеть 12 проводов, используемых для вилок, потому что они могут выдерживать большую нагрузку и с меньшей вероятностью сломают ваш выключатель или вызовут проблемы еще одно важное замечание по датчикам проводки заключается в том, что запрещено переключать датчики в середине пробега, например, давайте скажем, я подключаю вилки в спальне с помощью проводки 12 калибра, как подключить ваш подвал грубая электропроводка доска дисплея плакат монтажная плата оборудования или письменный отчет в одной из следующих областей электромонтажные работы, которые вы выполнили вокруг своего дома или другого места, и как вы их выполнили желательно с изображениями моделей или небольшой частью вашей общей установки, обязательно включите электрическую схему вашего проекта с проводкой вашей выставки вокруг вашего дома e purdue extension ppa электрическая a электрическая спальня pilihan lengkap di agoda

электрические



электрические требования

и спецификации энергоэффективности теперь включают следующие методы в проект новой или реконструированной спальни: все освещение должно быть включено либо на диммерных переключателях, либо должно быть предоставлено руководство по датчику присутствия или всему люминесцентному освещению. Основы проводки в доме. из колледжей Грейсона подробности о проводке в передней спальне с использованием симулятора домашней электропроводки Dots Узнайте больше и купите весь учебный симулятор для 52 на www основные схемы домашней проводки ремонт электрики домашняя электрическая проводка основные домашние электрические схемы полностью объясненные домашние электрические схемы электропроводки с рисунком включая фактический набор планов дома, которые я использовал для подключения нового дома, выберите из списка ниже, чтобы перейти к различным комнатам этого дома кухня электрическая проводка электрическая схема подключения для спальни hasil pencarian gambar лучшая схема проводки спальни в этом месяце, включая лучшие электрическая проводка в спальне в этом месяце лучшее добавление дополнительной розетки в цепь спальни – мой в этом месяце лучший выключатель в главной спальне, пожалуйста, помогите в этом месяце лучшее добавление дополнительной розетки в цепь спальни – мой в этом месяце лучший дом с 3 спальнями Работа в Стирлинге в этом месяце – лучшая схема электропроводки в спальне в этом месяце 12717684924 Наиболее часто используемая схема для домашней электропроводки в Великобритании Схемы электропроводки, включая планы этажей в рамках электрического проекта, можно найти в этой части нашего веб-сайта, изучая эти изображения, помогут вы лучше понимаете основы домашней электропроводки и можете реализовать эти принципы на практике. только использованные схемы для домашней проводки 20 10 2018 электрические настенные трубопроводы проводка дома pp электрические настенные трубопроводы домашняя проводка схема подключения YouTube для спальни эта ветка действительно нам очень помогла, и теперь я кое-что знаю об электропроводке в спальне благодаря схеме проводки для спальни Терри любите переделывать сантехнику своими руками, вы можете сэкономить много денег, сделав проводку самостоятельно, здесь мы покажем вам, как подключить всю комнату, даже если вы никогда в жизни не брали в руки электрический инструмент, вы можете безопасно выполнить проводку, следуя инструкциям в В этой статье вы узнаете обо всех профессиональных методах выполнения электромонтажных работ, включая выбор розеточных коробок подходящего размера, прокладывающих кабель по всей комнате, и ознакомление с грубым подключением электропроводки, которое семейным инспекторам разнорабочих нравится видеть 12 проводов, используемых для розеток, потому что они могут справляться с большей нагрузкой и с меньшей вероятностью сломать выключатель или вызвать проблемы. Еще одно важное замечание по датчикам проводки – это нарушение правил переключения датчиков в В середине пробега, например, предположим, что я подключаю вилки в спальне с помощью проводки 12 калибра, как подключить ваш подвал, грубая электропроводка, плата дисплея, монтажная плата оборудования, плакат или письменный отчет в одной из следующих областей, электрические работы, которые вы выполнили вокруг своего дома. дома или в другом месте, и как вы это сделали, предпочтительно с изображениями моделей или небольшой частью вашей общей установки, обязательно включите электрическую схему вашего проекта с вашей выставочной проводкой вокруг вашего дома purdue extension ppa electric a электрическая спальня pilihan lengkap di agoda

электрические приборы, электрические альтернативы, электрические адала, электрические альтернативные экг, электрические авионики, электротехника и компьютерная техника, электрические аксессуары, электротехника и электроника, электрические артинья, электропривод, проводка адалах, электропроводка и генераторная установка, электропроводка переменного тока, электропроводка сигнализация mobil, проводка генератора, проводка audio mobil, проводка ats, проводка вилки, проводка выключателя света, проводка o утлет, диаграмма алир, диаграмма алир пенелитиан, диаграмма адалах, диаграмма активности, диаграмма алир адалах, диаграмма активитас, диаграмма алир процесс продукты, диаграмма анализ SWOT, диаграмма арус данных, диаграмма алир данные, для всего человечества, на некоторое время, для артиньи, на несколько долларов больше, на минуту, для всего человечества imdb, для arduino, на минутку текстов песен, для и с тех пор, насколько мы знаем, лирика, эстетика спальни, текст песни авеню спальни, анимация спальни, аудио для спальни, аксессуары для спальни, спальня аудио тексты песен, спальня ночью, спальня артинья далам бахаса индонезия, удобства в спальне, спальня артинья

Как переделать одноместный номер | Руководства по дому

Независимо от того, обновляете ли вы устаревшую проводку, добавляете больше источников света или проводите капитальный ремонт, важно составить план, прежде чем менять проводку в комнате.Часто вы можете получить всю необходимую мощность от одной цепи, но вам может понадобиться больше одной, если вы планируете подключить одно или несколько энергоемких устройств. Каждая цепь нуждается в защите автоматического выключателя в главной панели, а размер выключателя зависит от нагрузки.

Найдите на главной панели автоматические выключатели, которые управляют существующим освещением и розетками в комнате, и выключите их. Если на выключателях нет маркировки, возможно, вам понадобится помощь, чтобы проверить свет, пока вы выключаете их один за другим.Проверьте все розетки, чтобы убедиться, что они отключены, подключив к каждой исправную лампу и включив ее; он не должен включаться.

Обратите внимание, какие светильники и розетки в других комнатах управляются выключателями, которые вы выключили. Если вы хотите оставить цепи этих устройств без изменений, вам нужно будет определить точки, в которых они соединяются с комнатой, в которой вы меняете проводку. Если какие-либо из них находятся ближе к панели, питание цепей, которые вы перестраиваете, может поступать от них, и может быть удобно сохранить соединение.

Отключить электрические цепи в комнате. Это может включать отключение соединения от розетки или выключателя в другой комнате, или это может включать удаление автоматического выключателя. Обратитесь за помощью к электрику, если вам неудобно работать с панелью, чтобы снять прерыватель.

Отвинтите заглушки всех розеток и выключателей, которые вы планируете переместить, с помощью отвертки. Отвинтите розетки и выключатели от электрических коробок, которые представляют собой металлические или пластиковые коробки, к которым они прикреплены.Отсоедините провода, открутив их от винтов клемм или отрезав кусачки. Уберите все фонари, которые хотите переместить, и отсоедините провода.

Вытащить отсоединенные провода. Некоторые из них, вероятно, будут прикреплены скобами к стойкам или потолочным стропилам, и если у вас нет доступа к скобам, вам, возможно, придется перерезать провода и оставить секции заглубленными в стены.

Нарисуйте схему вашей новой схемы и сложите нагрузки, чтобы определить, сколько цепей вам нужно, и количество выключателей, необходимых для управления ими.Нагрузка в ваттах указывается для каждого устройства либо на прикрепленной к нему пластине, либо, в случае лампочки, на упаковке или на верхней части лампы. Как только вы узнаете общую нагрузку в цепи, разделите ее на 120 вольт, чтобы получить потребляемый ток. Выключатель для этой цепи должен быть рассчитан, по крайней мере, на эту величину тока. Не забудьте добавить множество устройств в других комнатах, которые будут подключены к цепям, которые вы меняете.

Вырежьте отверстие в гипсокартоне с помощью пилы для гипсокартона для каждого нового выключателя, розетки или светильника, который вы планируете установить.Отверстие должно быть точно такого же размера, как и электрическая коробка, которую вы планируете установить там, но вам придется увеличить его, чтобы дать себе достаточно места, чтобы прибить его к шпильке или стропилам.

Протяните новые провода и протяните их через заднюю часть электрических коробок. Проложить провода за существующим гипсокартоном может быть непросто. Часто лучше всего провести их через чердак или подвал, просверлить отверстие 1/2 дюйма в верхней или нижней плите стены и провести их вертикально к каждой коробке. Прикрепите боковые участки проволоки к балкам или стропилам проволочными скобами.

Используйте провод 12 калибра для всех цепей на 120 В. Хотя код позволяет использовать провод 14-го калибра для цепей с током 15 А или меньше, использование более толстого провода для всех цепей безопаснее и предотвратит случайное подключение схемы с двумя разными размерами проводов, что запрещено. Однако, если вы получаете питание от цепи с проводом 14-го калибра, продолжайте использовать провод такого размера.

Протяните провода через заднюю часть каждой распределительной коробки, зачистите концы и подключите каждое устройство.Прикрутите устройство к распределительной коробке и прикрутите крышку. После того, как все устройства установлены, подключите каждую новую цепь, либо подключив ее к устройству в другой комнате, либо подключив ее к выключателю и установив выключатель в панель.

Включите каждый прерыватель, который управляет одной из новых цепей, и убедитесь, что он остается включенным. Если он сработает, отключите его и проверьте соединения.

Ссылки

Советы

• Каждое устройство на 240 В, которое вы планируете установить, например кондиционер, должно быть подключено к выделенной цепи и должно быть подключено квалифицированным электриком.
• Если вы обновляете незаземленную схему, вам также может потребоваться обновить панель. Эту работу лучше всего выполнять электриком.
• Избегайте отверстий слишком большого размера для электрических коробок, по возможности используйте переделанные коробки. Крепятся прямо к гипсокартону.

Предупреждения

• Обязательно проверьте каждое устройство в комнате перед его отключением. Он может быть в ответвленной цепи, которая берет начало в другой части дома.
• Проконсультируйтесь со строительным отделом перед началом работы.Вам может потребоваться разрешение.
