| 2 контактный MONO разъемом | |
| 2 контактный RCA разъемом | |
| 3-контактный разъем стерео штекер | |
| 3-контактный разъем IDC мужчин | |
| 3-контактный мини-DIN гнездо | |
| 3-контактный разъем Mini-Din разъемом | |
| 3-контактный разъем Panasonic GD 55 сотовый телефон собственной разъем | |
| 3-контактный XLR-разъемом | |
| 3-контактный XLR-разъем | |
| 3-контактный Neo Geo CD разъем питания | |
| 3-контактный разъем N3 Canon разъем | |
| 3-контактный Sub-D разъема 3W3 | |
| 3-контактный Sub-D разъем 3W3 | |
| 4-контактный разъем RJ11 разъемом | |
| 4-контактный разъем RJ11 | |
| 4-контактный разъем USB / USB B / мини-USB разъем для подключения | |
| 4-контактный мини-DIN гнездо | |
| 4-контактный разъем DIN 270 | |
| 4-контактный разъем USB или USB B разъемом | |
| 4-контактный разъем Lowrance собственности | |
| 4-контактный разъем Nokia сотовый телефон собственной разъем | |
| 4-контактный разъем Garmin собственности | |
| 4-контактный разъем Garmin круглый разъем собственности | |
| 4-контактный мини-DIN разъемом | |
| 4-контактный разъем 3,5 мм (2,5 мм) разъемом | |
| 4-контактный разъем MOLEX 39-29-9042 | |
| 4-контактный разъем MOLEX 39-01-2040 | |
| 4-контактный разъем Creative SB внутренний разъем | |
| 4-контактный разъем Siemens SL 10 мобильный телефон собственной разъем | |
| 4-контактный Philips 530 сотовый телефон собственной разъем | |
| 4-контактный разъем HP видео разъем питания | |
| 4-контактный мини-разъем Molex (Берг разъем) разъем | |
| 4-контактный Molex разъем питания | |
| 4-контактный разъем Magellan собственности | |
| 4-контактный HP48 калькулятор собственности разъем | |
| 4-контактный разъем Nokia внешнего мобильного телефона собственные разъем | |
| 4-контактный XLR-разъемом | |
| 4-контактный разъем Рино собственности | |
| 4-контактный разъем, 6-контактный или 9-контактный разъем IEEE1394 (FireWire) разъемом | |
| 4-контактный разъем Nokia 8270 сотовый телефон собственной разъем | |
| 4-контактный разъем Nokia 1255 сотовый телефон собственной разъем | |
| 4-контактный разъем UNIDEN | |
| 4-контактный разъем UNIDEN bc246t | |
| 4-контактный разъем Audi собственности | |
| 4-контактный разъем Lowrance собственности | |
| 4-контактный Nikon MC-DC1 собственности разъем | |
| 4-контактный Nikon горячий башмак собственности разъем | |
| 4-контактный разъем материнской плате для подключения вентилятора | |
| 5-контактный разъем Конрад собственности | |
| 5-контактный DIN-разъемом | |
| 5-контактный разъем IDC мужчин | |
| 5-контактный DIN-разъем | |
| 5-контактный Nokia 2100 сотовый телефон собственной разъем | |
| 5-контактный телефон Nokia 3650 сотовый телефон собственной разъем | |
| 5-контактный Nokia 6100 сотовый телефон собственной разъем | |
| 5-контактный Alcatel 311 сотовый телефон собственной разъем | |
| 5-контактный разъем SQUARE | |
| 5-контактный Alcatel BG сотовый телефон собственной разъем | |
| 5-контактный мобильный телефон собственной разъем | |
| 5-контактный Mini-Din разъем | |
| 5-контактный Nokia 5140 сотовый телефон собственной разъем | |
| 5-контактный Nokia 6255 сотовый телефон собственной разъем | |
| 5-контактный Nokia 6060 сотовый телефон собственной разъем | |
| 5-контактный XLR-разъем | |
| 5-контактный XLR-разъемом | |
| 5-контактный мини-USB разъем для подключения | |
| 5-контактный мини-USB-разъемом | |
| 5-контактный I-мобильный сотовый телефон собственной разъем | |
| 5-контактный мобильный телефон Samsung собственности разъем | |
| 5-контактный USB HDD случае собственной разъем | |
| 5-контактный разъем питания Apple, | |
| 5-контактный разъем Lowrance собственности | |
| 5-контактный micro-USB Type A, Type B сосуд разъем | |
| 5-контактный Micro USB, Micro USB B разъемом | |
| 6-контактный DIN-разъем | |
| 6-контактный разъем MOLEX 39-30-1060 | |
| 6-контактный мини-DIN женщины (PS / 2 STYLE) разъем | |
| 6-контактный 2x MOLEX 90331-0001 разъем | |
| 6-контактный разъем MOLEX 39-01-2060 | |
| 6-контактный мини-DIN мужчин (PS / 2 STYLE) разъем | |
| 6-контактный DIN-разъемом | |
| 6-контактный Lowrance однорядного собственности разъем | |
| 6-контактный Lowrance (круглый) собственности разъем | |
| 6-контактный разъем MMJ | |
| 6-штырьковый штекер MMJ | |
| 6-контактный разъем Nokia 3210 сотовый телефон собственной разъем | |
| 6-контактный разъем Garmin собственности | |
| 6-контактный RJ12 (6P6C) разъем | |
| 6-контактный RJ12 (6P6C) разъемом | |
| 6-контактный разъем Nokia 3510 сотовый телефон собственной разъем | |
| 6-контактный разъем Nokia 6600 сотовый телефон собственной разъем | |
| 6-контактный разъем Simcard собственности | |
| 6-контактный мобильный телефон Samsung собственности разъем | |
| 6-контактный Motorola T192 сотовый телефон собственной разъем | |
| 6-контактный разъем Nokia 2-строк сотовый телефон собственной внутренней разъем | |
| 6-контактный SENDO сотовый телефон собственной разъем | |
| 6-контактный Sendo M550 сотовый телефон собственной разъем | |
| 6-контактный разъем AUX разъем питания | |
| 6-контактный Lowrance круглый разъем собственности | |
| 6-контактный 4-полюсный 1 / 8 дюйма вилка + 2 кольца IPod собственности разъем | |
| 6-контактный разъем Nokia 7610 сотовый телефон собственной разъем | |
| 6-контактный мобильный телефон Kyocera собственности разъем | |
| 6-контактный разъем Nokia 6111 сотовый телефон собственной разъем | |
| 6-контактный XLR-разъем | |
| 6-контактный XLR-разъемом | |
| 6-контактный мобильный телефон ZTE собственности разъем | |
| 6-контактный Форд MCU / EEC разъем | |
| 6-контактный Форд Mazda СОВС собственности разъем | |
| 7 контактный мини-DIN гнездо | |
| 7 контактный мини-DIN женщины (ключ в центре) разъем | |
| 7 контактный разъем EDGE | |
| 7 контактный разъем Garmin собственности | |
| 7 контактный SNES собственности разъем | |
| 7 контактный мобильный телефон Panasonic собственности разъем | |
| 7 контактный Serial ATA motheboard внутренний разъем | |
| 7 контактный ММ-карты собственной разъем | |
| 7 контактный Nokia 8800 сотовый телефон собственной разъем | |
| 7 контактный Nokia E50 сотовый телефон собственной разъем | |
| 7 контактный Nokia N70 сотовый телефон собственной разъем | |
| 7 контактный Nokia 7370 сотовый телефон собственной разъем | |
| 7 контактный Alcatel E256 сотовый телефон собственной разъем | |
| 7 контактный Nokia E61 сотовый телефон собственной разъем | |
| 7-контактный (16 пэдов, 7 показаны) Nokia E70 сотовый телефон собственной разъем | |
| 7 контактный Nokia N73 сотовый телефон собственной разъем | |
| 7 контактный Nokia 7390 сотовый телефон собственной разъем | |
| 7 контактный Nokia 7500 сотовый телефон собственной разъем | |
| 7 контактный Nokia 6500c мобильный телефон собственной разъем | |
| 7 контактный разъем Lowrance собственности | |
| 8-контактный разъем RJ45 (8P8C) разъемом | |
| 8-контактный DIN-разъем | |
| 8-контактный DIN-разъемом | |
| 8-контактный мини-DIN гнездо | |
| 8-контактный разъем RJ45 (8P8C) разъем | |
| 8-контактный мини-DIN разъемом | |
| 8-контактный TURBOVISION телевизора разъем | |
| 8-контактный разъем MOLEX 39-29-9082 | |
| 8-контактный разъем MOLEX 39-01-2080 | |
| 8-контактный разъем SMARTCARD собственности | |
| 8-контактный Nokia 8260 сотовый телефон собственной разъем | |
| 8-контактный Nokia 8810 сотовый телефон собственной разъем | |
| 8-контактный мобильный телефон Alcatel собственности разъем | |
| 8-контактный мобильный телефон Motorola собственности разъем | |
| 8-контактный мобильный телефон Motorola собственности 2 ряда разъем | |
| 8-контактный Nokia 6260 сотовый телефон собственной разъем | |
| 8-контактный разъем 4-полюсный + 4-контактный разъем IPod собственности | |
| 8-контактный I-мобильный сотовый телефон собственной разъем | |
| 8-контактный Motorola F3 сотовый телефон собственной разъем | |
| 8-контактный китайский сотовый телефон собственной разъем | |
| 8-контактный разъем Cowon D2 | |
| 8-контактный разъем Mercedes собственности | |
| 8-контактный Nikon Coolpix USB + последовательный разъем | |
| 8-контактный Sony Unilink собственности разъем | |
| 8-контактный Nikon MC-DC2 собственности разъем | |
| 9-контактный D-SUB разъем | |
| 9-контактный D-Sub разъемом | |
| 9-контактный разъем Nokia 5110 сотовый телефон собственной разъем | |
| 9-контактный мини-DIN мужчин собственности разъем | |
| 9-контактный мини-DIN разъем женщины собственности | |
| 9-контактный Sony Playstation собственности разъем | |
| 9-контактный телефон Nokia 7210 сотовый телефон собственной разъем | |
| 9-контактный мобильный телефон Motorola собственности разъем | |
| 9-контактный разъем Nokia 6820 сотовый телефон собственной разъем | |
| 9-контактный разъем Nokia 6650 сотовый телефон собственной разъем | |
| 9-контактный разъем Apple, Mini DIN разъем | |
| 9-контактный разъем SD-карты собственной разъем | |
| 9-контактный разъем Nokia 9500 сотовый телефон собственной разъем | |
| 9-контактный разъем Nokia 7600 сотовый телефон собственной разъем | |
| 9-контактный разъем Nokia 7650 сотовый телефон собственной разъем | |
| 9-контактный разъем Mini-Din разъем | |
| 9-контактный разъем J1930 | |
| 9-контактный разъем неопределенного | |
| 9-контактный мини-DIN разъемом | |
| 5 или 3-контактный разъем Форд собственности | |
| 9-контактный разъем Mercedes собственности | |
| 9-контактный разъем Subaru собственности | |
9-контактный разъем USB 3. 0 Стандартный, Standard-B Вилки и 11 контактный USB 3.0 Powered-B Разъем |
|
| 10-контактный мини-DIN разъем женщины собственности | |
| 10-контактным разъемом IDC | |
| 10-контактный телефон Nokia 6800 сотовый телефон собственной разъем | |
| 10-контактный Motorola 6200 сотовый телефон собственной разъем | |
| 10-контактный Mini-Din разъем | |
| 10-контактный Motorola D520 сотовый телефон собственной разъем | |
| 10-контактный разъем PALM собственности | |
| 10-контактный DIN-разъем | |
| 10-контактный Память придерживаться собственной разъем | |
| 10-контактный Creative SB 1394 проприетарный разъем | |
| 10-контактный Nokia 7280 сотовый телефон собственной разъем | |
| 10-контактный мобильный телефон собственной разъем | |
| 10-контактный NEC N343i / Samsung D500 гарнитура сотовый телефон собственной разъем | |
| 10-контактный мобильный телефон Benq собственности разъем | |
| 10-контактный I-мобильный сотовый телефон собственной разъем | |
| 10-контактный I-503 мобильный сотовый телефон собственной разъем | |
| 10-контактный мобильный телефон ZTE собственности разъем | |
| 10-контактный RJ50 (10P10C) разъемом | |
| 10-контактный Alcatel E801 сотовый телефон собственной разъем | |
| 10-контактный китайский сотовый телефон собственной разъем 5×2 | |
| 10-контактный разъем собственности Opel | |
| 10-контактный разъем Lowrance собственности | |
| 10-контактный Sony LANC разъем собственности | |
| 10-контактный Nikon MC-22 proprieatry разъемом | |
| 11 контактный Ericsson сотовый телефон собственной разъем | |
| 11 контактный Nokia 9210 сотовый телефон собственной разъем | |
| 11 контактный Alcatel Bh5 сотовый телефон собственной разъем | |
| 11 контактный мобильный телефон Samsung собственности разъем | |
| 11 контактный Расширенные Mini-USB (EMU) разъемом | |
| 11 контактный разъем HTC ExtUSB разъем | |
| 12-контактный 2x MOLEX 15-48-0106 разъем | |
| 12-контактный разъем IDC мужчин | |
| 12-контактный SNES / V женщина собственности разъем | |
| 12-контактный SNES / V мужчин собственности разъем | |
| 12-контактный Nokia 8110 сотовый телефон собственной разъем | |
| 12-контактный мобильный телефон собственной разъем | |
| 12-контактный мобильный телефон Nokia собственности разъем | |
| 12-контактный Siemens Тонкий Lumberg сотовый телефон собственной разъем | |
| 12-контактный Ericsson сотовый телефон собственной разъем | |
| 12-ти контактный телефон Nokia 5100 сотовый телефон собственной разъем | |
| 12-контактный Nokia 8310 сотовый телефон собственной разъем | |
| 12-контактный Nokia 8910 сотовый телефон собственной разъем | |
| 12-контактный простой сотовый телефон собственной разъем | |
| 12-контактный мобильный телефон Alcatel собственности разъем | |
| 12-контактный IPAQ мужчин собственности разъем | |
| 12-контактный Sony Playstation собственности разъем | |
| 12-контактный Siemens Lumberg сотовый телефон собственной разъем | |
| 12-контактный SNES EDGE собственности разъем | |
| 12-контактный Nokia 6620 сотовый телефон собственной разъем | |
| 12-контактный SonyEricsson K750i сотовый телефон собственной разъем | |
12-контактный XBox питания v1. 0, v1.1 собственности разъем |
|
| 12-контактный Nokia 3250 сотовый телефон собственной разъем | |
| 12-контактный LG громкой связи мобильного телефона собственные разъем | |
| 12-контактный (2 ряда) Китайский сотовый телефон собственной разъем | |
| 12-контактный китайский сотовый телефон собственной разъем | |
| 12-контактный разъем Daewoo собственности | |
| 12-контактный Hyundai автомобиль собственной разъем | |
| 12-контактный разъем Renault собственности | |
| 12-контактный разъем собственность Volvo | |
| 12-контактный Olympus собственности разъем | |
| 13 контактный разъем 13W3 | |
| 13 контактный Mitsubishi сотовых телефонов собственной разъем | |
| 13 контактный разъем Garmin собственности | |
| 13 контактный Mitsubishi Cosmo сотовый телефон собственной разъем | |
| 13 контактный Nokia 5300 сотовый телефон собственной разъем | |
| 13 контактный Kenwood e30-0825-05 проприетарный разъем | |
| 13 контактный HP материнская плата собственной разъем | |
| 14 контактный разъем CENTRONICS | |
| 14 контактный DIN разъемом | |
| 14 контактный телефон Sony CMD сотовый телефон собственной разъем | |
| 14 контактный SONY BETAMAX разъем | |
| 14 контактный SONY BETAMAX разъемом | |
| 14 контактный разъем Ricoshet SE | |
| 14 контактный неопределенный сотовый телефон собственной разъем | |
| 14 контактный Siemens C30 сотовый телефон собственной разъем | |
| 14 контактный Siemens S40 сотовый телефон собственной разъем | |
| 14 контактный мобильный телефон Motorola собственности разъем | |
| 14 контактный мобильный телефон Philips собственности разъем | |
| 14 контактный Nokia поп-порту сотовый телефон собственной разъем | |
| 14 контактный Яблоко AAUI разъем | |
| 14 контактный Яблоко AAUI разъемом | |
| 14 контактный Apple PowerBook видео разъем | |
| 14 контактный разъем Apple, видео | |
| 14 контактный Ericsson сотовый телефон собственной разъем | |
| 14 контактный мобильный телефон Panasonic собственности разъем | |
| 14 контактный Dancal сотовый телефон собственной разъем | |
| 14 контактный HP Jornada собственности разъем | |
| 14 контактный Panasonic X70 мобильный телефон собственной разъем | |
| 14 контактный Nokia 9300 сотовый телефон собственной разъем | |
| 14 контактный Nokia 5500 сотовый телефон собственной разъем | |
| 14 контактный Омар сотовый телефон собственной разъем | |
| 14-контактный (2 ряда) Китайский сотовый телефон собственной разъем | |
| 14 контактный разъем Molex 39-01-2140 | |
| 14 контактный Nissan консультироваться ЭБУ разъем | |
| 14 контактный мини-разъем VGA | |
| 15-контактный D-SUB разъем | |
| 15-контактный D-Sub разъемом | |
| 15-контактный highdensity D-SUB разъем | |
| 15-контактный highdensity D-SUB разъема | |
| 15-контактный мобильный телефон Motorola собственности разъем | |
| 15-контактный разъем DB Cisco | |
| 15-контактный Amiga 3000D разъем питания | |
| 15-контактный разъем Палм собственности | |
| 15-контактный Molex 67582-0000 SATA разъем питания | |
| 15-контактный разъем BMW собственности | |
| 15-контактный Molex 67581-0000 SATA разъемом | |
| 16-контактный мобильный телефон 2 ряда ж / антенна левый собственный разъем | |
| 16-контактный мобильный телефон 2 ряда ж / антенна право собственности разъем | |
| 16-контактный Psion II собственности разъем | |
| 16-контактный мобильный телефон собственной разъем | |
| 16-контактный мобильный телефон NEC собственности разъем | |
| 16-контактный разъем PALM собственности | |
| 16-контактный Sharp GX10 сотовый телефон собственной разъем | |
| 16-контактный MIDI Творческий внутренний разъем | |
| 16-контактный J1962 OBD-2 автомобиль собственной разъем | |
| 16-контактный Bosch 509 сотовый телефон собственной разъем | |
| 16-контактный PalmOne Treo 650 собственных разъем | |
| 16-контактный мобильный телефон Qualcomm собственности разъем | |
| 16-контактный блок питания Dell Dimension разъем разъем | |
| 16-контактный разъем Mercedes собственности | |
| 16-контактный разъем Pantech собственности | |
| 17 контактов Motorola V60 сотовый телефон собственной разъем | |
| 17 контактов Nokia 6630 сотовый телефон собственной разъем | |
| 17 контактов Nokia N80 собственный разъем | |
| 17 контактов Nokia E65 сотовый телефон собственной разъем | |
| 17 контактный разъем Toyota собственности | |
| 18-пиновый разъем MOLEX 39-29-9182 | |
| 18-пиновый сотовый телефон 2 ряда собственных разъем | |
| 18-пиновый Sony сотовый телефон собственной разъем | |
| 18-пиновый Samsung SGH-600 сотовый телефон собственной разъем | |
| 18-пиновый Samsung мобильный телефон собственной разъем | |
| 18-пиновый неопределенный сотовый телефон собственной разъем | |
| 18-пиновый LG B1200 сотовый телефон собственной разъем | |
| 18-пиновый Филлипс сотовый телефон собственной разъем | |
| 18-пиновый LG простой сотовый телефон собственной разъем | |
| 18-пиновый Sagem мобильного телефона собственные разъем | |
| 18-пиновый Samsung право-налево нумерации сотовый телефон собственной разъем | |
| 18-пиновый Philips 659 сотовый телефон собственной разъем | |
| 18-пиновый NEC N610 сотовый телефон собственной разъем | |
| 18-пиновый Vitelcom сотовый телефон собственной разъем | |
| 18-пиновый XD карты собственной разъем | |
| 19 контактный D-SUB разъем | |
| 19 контактный D-Sub разъемом | |
| 19-контактный (Cannon 19 контактный разъем?) Разъем | |
| 19 контактный Philips 630 сотовый телефон собственной разъем | |
| 19-контактная Samsung КПК собственности разъем | |
| 19 контактный HDMI тип разъема | |
| 20-контактный разъем MOLEX 39-29-9202 | |
| 20-контактный разъем IDC разъемом | |
| 20-контактный разъем MOLEX 39-01-2200 | |
| 20-контактный разъем IDC | |
| 20-контактный разъем MDR20 | |
| 20-контактный разъем Бош сотовый телефон собственной разъем | |
| 20-контактный Philips / V разъем собственности | |
| 20-контактный разъем Apple, HDI-20 разъем | |
20-контактный разъем питания XBox v1. 2, v1.3 собственности разъем |
|
| 20-контактный разъем OBD2 автомобиля собственной разъем | |
| 20-контактный разъем Samsung мобильный телефон собственной разъем | |
| 20-контактный разъем Samsung E910 сотовый телефон собственной разъем | |
| 20-контактный разъем Kia диагностического разъема собственности | |
| 21-контактный разъем SCART | |
| 21-контактный SCART разъема | |
| 22 контактный разъем MOLEX 39-29-9222 | |
| 22 контактный разъем MOLEX 39-01-2220 | |
| 22 контактный разъем SmartMedia собственности | |
| 22 контактный мобильный телефон Audiovox собственности разъем | |
| 22 контактный разъем Гималаи собственности разъем | |
| 22 контактный мобильный телефон Maxon собственности разъем | |
| 22 контактный разъем неопределенный собственности | |
| 23 контактный D-SUB разъем | |
| 23 контактный D-Sub разъемом | |
| 23 контактный Samsung S100 сотовый телефон собственной разъем | |
| 23 контактный разъем Toyota собственности | |
| 24-контактный тахометр 12 DREH разъем | |
| 24-контактный разъем CENTRONICS | |
| 24-контактный разъем MOLEX 44206-0007 | |
| 24-контактный кабель с мужчинами | |
| 24-контактный мобильный телефон неопределенный собственности разъем | |
| 24-контактный разъем Amiga 3000T разъем питания | |
| 24-контактный разъем AUX ВС разъем питания | |
| 24-контактный мобильный телефон Pantech собственности разъем | |
| 24-контактный разъем Samsung мобильный телефон собственной разъем | |
| 24-контактный LG 7050 сотовый телефон имущественное право-налево нумерации разъем | |
| 24-контактный LG 7050 сотовый телефон собственной разъем | |
| 24-контактный разъем Samsung E530 сотовый телефон собственной разъем | |
| 24-контактный DVI-D, разъем | |
| 24-контактный разъем MOLEX 39-01-2240 или эквивалентный разъему | |
| 24-контактный разъем Molex 43025-2400 Micro-Fit разъем | |
| 25-контактный D-Sub разъемом | |
| 25-контактный D-SUB разъем | |
| 25-контактный разъем DB Cisco | |
| 26 контактный разъем IDC мужчин | |
| 26 контактный D-SUB разъем | |
| 26 контактный мобильный телефон LG собственности разъем | |
| 26 контактный разъем AUI ВС | |
| 26 контактный Asus MyPal собственности разъем | |
| 26 контактный разъем Toshiba собственности | |
| 26 контактный привет плотности D-SUB разъем | |
| 10 +8 +8 контактный Audi гамма автомобильных аудио разъем собственности | |
| 29 контактный разъем DVI | |
| 29 контактный разъем ATI собственности | |
| 30 контактный Apple, HDI-30 разъем | |
| 30 контактный разъем SIMM | |
| 30 контактный MOLEX “MicroCross” гнездо | |
| 30 контактный MOLEX “MicroCross” штекер | |
| 30 контактный разъем IPOD собственности | |
| 30 контактный PSA (Peugeot-Citroen) собственности разъем | |
| 30 контактный Samsung Galaxy Tab собственности разъем | |
| 32 контактный Mini-DVI разъема | |
| 34 контактный разъем IDC | |
| 34 контактный разъем IDC мужчин | |
| 34 контактный разъем EDGE | |
| 34 контактный разъем M/34 | |
| 34 контактный разъем M/34 мужчин | |
34 контактный разъем V. 35 Cisco |
|
| 35 контактный разъем EDGE | |
| 35 контактный MOLEX “MicroCross” гнездо | |
| 35 контактный MOLEX “MicroCross” штекер | |
| 35 контактный Apple, ADC “MicroCross” гнездо | |
| 35 контактный Apple, ADC “MicroCross” штекер | |
| 36 контактный разъем CENTRONICS | |
| 36 контактный разъем CENTRONICS мужчин | |
| 36 контактный половину шага Centronics (HPCN36) МЛУ 36 штырьковый разъем | |
| 36 контактный MDR36 SGI разъем | |
| 36 контактный разъем MDR36 | |
| 36 контактный D-SUB? гнездовой разъем | |
| 36 контактный Dell Axim собственности разъем | |
| 20 +8 +8 контактный автомобильного аудио разъем ISO | |
| 37 контактный D-Sub разъемом | |
| 37 контактный D-SUB разъем | |
| 37 контактный разъем DB Cisco | |
| 38 контактный Mercedes X11 / 4 собственности разъем | |
| 40-контактный разъем IDC мужчин | |
| 40-контактный разъем IDC | |
| 40-контактный привет плотности D-SUB разъем | |
| 40-контактный привет плотности D-SUB разъема | |
| 40-контактный разъем Toshiba собственности | |
| 40-контактный Dell Axim собственности разъем | |
| 44 контактный IDC (0,75 “) штекером | |
| 44 контактный IDC (0,75 “) разъем | |
| 45 контактный Apple, HDI-45 разъем | |
| 48 контактный разъем ATA компании Apple | |
| 50-контактный разъем IDC | |
| 50-контактный привет плотности D-SUB разъем | |
| 50-контактный кабель с мужчинами | |
| 50-контактный разъем CompactFlash | |
| 50-контактный разъем Amphenol | |
| 50-контактный разъем IDC мужчин | |
| 50-контактный привет плотности D-SUB разъема | |
| 50-контактный D-Sub разъемом | |
| 50-контактный D-SUB разъем | |
| 50-контактный разъемом M/50 | |
| 50-контактный разъем M/50 | |
| 50-контактный Половина Шаг Centronics разъемом | |
| 50-контактный Половина Шаг Centronics разъем | |
| 56 контактный разъем Джамма собственности | |
| 58 контактный разъем EDGE | |
| 58 контактный разъем EDGE мужчин | |
| 59 контактный DMS-59 разъем | |
| 60 контактный Burndy (C-60) разъем | |
| 60 контактный разъем CNR автобус | |
| 60 контактный разъем DB Cisco | |
| 60 контактный LFH-60 штырьковый разъем | |
| 60 контактный Molex 70928 HD Sub-D разъем | |
| 68 контактный разъем | |
| 68 контактный разъем | |
| 68-контактным разъемом привет плотности D-SUB разъем | |
| 68-контактным разъемом привет плотности D-SUB разъема | |
| 68 контактный разъем Slimline | |
| 68-контактным разъемом Toshiba ss3380 репликатор разъем | |
| 72 контактный разъем SO DIMM | |
| 72 контактный разъем SIMM | |
| 72 контактный 2×36 EDGE разъем | |
| 80 контактный SCSI SCA-2 розетка | |
| 90-контактный (36 +54) EDGE разъем | |
| 96 контактный DIN 41612 (3×32) разъем | |
| 96 контактный Евро-DIN разъем | |
| 96 контактный мужчина или женщина (Fujitsu СКЛС 234P096-G / Y) разъем | |
| 98-контактный (62 +36) ISA EDGE разъемом | |
| 98-контактный (62 +36) ISA EDGE разъем | |
| 100 контактный Mini-PCI Type I / II (Amp 353183-8) разъем | |
| 116 контактный разъем шины MCA | |
| 120 контактный Евро-DIN разъем | |
| 124-контактный (98 +22) PCI 5 вольт EDGE разъем | |
| 124 контактный Mini-PCI Type III (Amp 1318228-1) разъем | |
| 132 контактный EDGE (AGP шины) разъем | |
| 144 контактный разъем SO SIMM | |
| 146 контактный PC/104 16 бит, разъем | |
| 152 контактный Apple Powerbook PDS разъем | |
| 160 контактный DIN 41612 (5×32) разъем | |
| 168 контактный разъем DIMM | |
| 168 SDRAM контактный разъем | |
| 172 контактный разъем шины MCA | |
| 184 контактный разъем DIMM | |
| 198 контактный (62 +36 / 62 +38) EISA EDGE разъем | |
| 240 контактный разъем DIMM DDR2 | |
| 7×47-контактный (IEC917 и IEC1076-4-101) разъем |
Распиновка штекера и гнезда на 3.
5 мм под наушники с микрофономВ результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.
Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.
Если у вас такие симптомы — советуем найти схему своего штекера и перепаять разъем, тем более по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.
Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера.
Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.
Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.
Типы штекеров и область применения
В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:
- Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
- Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т.
д. К тому же распиновка jack 3.5 предельна проста. - Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.
д. К тому же распиновка jack 3.5 предельна проста.По количеству выходов (pin) «джеки» подразделяются на:
- Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
- Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
- Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
- Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.
Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.
Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.
Как узнать что неисправен разъем
Вставите в разъём рабочие наушники включите музыку. Если в работающих наушниках музыка не играет — у вас сломался разъём. Также если слышно шипение при шевелениях штекера — это значит что скоро полностью выйдет из строя разъём.
Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже но также и существует другая о основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.
Штекер на четыре жилы
Здесь есть два различных варианта.
- Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
- Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:
Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной.
Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.
Схемы распиновки по производителям
Распиновка аудио Apple
- 1 — левый
- 2 — правый
- 3 — земля
- 4 — микрофон
iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)
Распиновки аудио Lenovo
1 — левый
2 — правый
3 — земля
4 — микрофон
Lenovo Thinkpad Edge & X Series Notebook audio
Распиновки аудио Samsung
1 — левый
2 — правый
3 — земля
4 — микрофон
Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10.
1, 4G LTE, C3530, Ch@t 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, Ch@t 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS
Samsung i300, i330, i500, i700 handsfree / headset connector
Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others
Samsung Series 9 Notebook headset (NP900X3D-A02DE)
Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD
Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music
В некоторых моделях Самсунга контакт массы и микрофон могут меняться местами!
Самостоятельная замена штекера 3,5
Нам понадобится ножик, паяльник, припой, канифоль.
Отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера, запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и припаяйте их к 3.5 мм разъёму. Место пайки лучше залить термоклеем и сжать термоусадкой, так соединение прослужит значительно дольше. Подробнее о ремонте читайте тут
Распиновка кабелей профессионального звукового оборудования
Прежде всего приведём несколько наиболее важных моментов при выборе кабелей и разъёмов профессионального звукового оборудования, а также их эксплуатации.
Производитель
Как и во многих других ситуациях с выбором чего-либо, здесь чётко работает правило — «Скупой платит дважды». Никаких «no name» в выборе кабельной продукции и разъёмов быть не должно! При соединении пайкой так называемых «китайских» разъёмов с кабелями, все пластиковые части сразу же плавятся и буквально рассыпаются на глазах. Один только этот факт должен сильно отпугнуть от использования дешёвой и некачественной коммутационной продукции.
Не говоря уже о том, что контакты таких разъёмов очень быстро окисляются, покрываясь страшным налётом продуктов окисления, что прекрасно видно невооружённым глазом. Пластиковые части, особенно внешние, таких безымянных разъёмов крайне ненадёжны — почти сразу трескаются и ломаются от малейших нагрузок и лёгких ударов.
Коннекторы
Как и в многих других отраслях производства, здесь есть свои изготовители — фавориты, продукция которых уже благодаря наличию наклейки производителя, является знаком качества. Примеров компаний, делающих разъёмы только самого высокого качества довольно мало. Например, коннекторы швейцарской компании Neutrik по праву считаются одними из лучших в использовании во всём мире. Компания добилась высочайших рейтингов и имеет множество патентов на изделия, являющихся мировым стандартом в коммутации звукового оборудования.
Прекрасные разъёмы делают Switchcraft, из США. Есть отличные разъёмы изготовителя из Австралии — Amphenol. Но остерегайтесь подделок! Их попадается немало, и сразу разобрать что где трудно.
Кабельная продукция
Здесь ассортимент производителей намного шире, чем в случае с разъёмами. Вдобавок, как показывает практика, здесь есть такой момент, что не все типы или марки кабелей одинаково хороши. То есть наряду с отличными кабелями, в линейке производителя может быть как отличный, так и довольно посредственный кабель. Самые известные производители кабельной продукции — японские Canare, немецкие Klotz, Sommer Cable и Cordial, слышно много хорошего о компании Belden, основанной еще в 1902 году Джозефом Белденом в Чикаго, США. Говорят вся коммутация одной из самых крупной в мире прокатной компании «Rat Sound» выполнена на продукции Belden.
Хорошие кабеля делает итальянская фирма Tasker. Ещё можно обратить внимание на Mogami, Horizon. Конечно список далеко не полный. У многих профи — свои личные предпочтения, наработанные годами практики. Особенно это может проявляться в выборе гитарной коммутации.
Тип подключения оборудования
Есть балансное подключение и небалансное.
Всегда нужно отдавать предпочтение балансному, а когда это возможно и\или предусмотрено — особенно. С небалансным, «обычным» подключением нет проблем — два проводника, один из которых «экран» (земля), служащий защитой от электромагнитных наводок и непосредственно «сигнал» — не путать с «+» и «-«, так как передача аналогового аудиосигнала — это передача с помощью переменного напряжения, меняющего полярность со скоростью, зависимою от частоты сигнала.
С балансным подключением всё сложнее. Оно происходит тремя проводниками — та же «земля», защищающая от наводок и два проводника с сигналом, один из которых находится строго в противофазе к другому. Обычно тот проводник, который «в фазе» называют «горячий», противофазный — «холодный». Зачем это нужно? Передающее устройство преобразует сигнал в балансный — к обычным «земле» и «сигналу» добавляется ещё и противофазный «сигнал», который инвертируется по фазе в принимающем устройстве. Принимающее устройство микширует фазу и инвертированную противофазу.
Получается двойной эффект. Во-первых, полезный сигнал становится в 2 раза мощней и, самое главное, все наводки, благодаря противофазному эффекту, самоуничтожаются. Благодаря балансному подключению, сигнал можно передавать на значительные расстояния практически без потерь — более 100 метров.
Выбор коннекторов
Если есть возможность, то подключения с помощью коннекторов «XLR» всегда предпочтительней и надёжней подключений с помощью ¼-дюймового «Jack», а тем более разъёмов типа Phono, иначе RCA или «тюльпан». Разъёмы RCA не являются профессиональными аудио коннекторами, хоть зачастую и используются там и имеют довольно неприятную особенность — не всегда точно подходить друг к другу, даже если они настоящие, не поддельные. Не говоря о китайских.
Немного подробностей о «Джеках». Более правильно разъём «Jack» называется «TRS» — аббревиатура от «Tip, Ring и Sleeve» — наконечник, кольцо и манжета — экран или корпус разъёма. Но это только в случае трёхконтактного разъёма, в народе его часто называют «стерео-джек».
Или «моно-джек» — «TS» в случае двухконтактного, где имеют место быть только Tip и Sleeve — наконечник и экран. К слову, словом «Jack», если правильно пользоваться принятой в мире терминологией, называют именно гнездо соединения «TRS» или «TS», а сам штеккер называется «Plug». На фото далее разъём TS от Amphenol.
«XLR» (в народе — Канон или Кэннон) — очень надёжный разъём, если он не подделка. Советую отдавать ему предпочтение в линейной коммутации сигналов.
Выше не подделка — Neutrik Speakon 4-х контактный. Произошло от SpeakON (игра слов — speaker, connector и ON — включить).
А вот популярный мини-джек 3,5″ вообще не должен присутствовать в аппаратуре, имеющей серьёзное дело со звуком, а профессиональной — тем более, так как сам по себе коннектор крайне ненадёжен.
Качество экрана проводника
Нередко экран проходит по длине кабеля просто множеством витков, не сплетённых между собой, что не хорошо для качественной экранировки.
Ведь чем больше плотность сплетения экрана, тем лучше. Экран только в виде фольги — для фиксированных инсталляций. Чем тоньше жилки экрана и чем их больше — тем надёжней. Критично для кабелей, которые постоянно сматываются и разматываются. Рано или поздно жилы проводников начнут от изгибов ломаться и чем их меньше — тем больше вероятность со временем совсем потерять контакт внутри кабеля. Очень хорошо, если экран внутри кабеля дублируется токопроводящим материалом — гибким пластиком или резиной.
Сечение проводников кабеля
Чем больше сечение — тем лучше и надёжней. Толстые сигнальные кабеля (7 мм) с толстыми жилами проводников механически прочней и надёжней. Сопротивление и ёмкость толстого проводника меньше, что тоже большой плюс. Это касается и сигнального и так называемого «акустического» кабеля, который соединяет усилители мощности с акустическими системами. Минимум для подключения УНЧ к АС сечение в 2,5 мм.
Длина небалансных кабелей
Гитары, клавишные инструменты, источники сигнала (плееры CD, MD, ноутбуки без выносных звуковых устройств) и т.
д., часто «коннектятся» небалансным типом подключения. Не следует пользоваться в этом случае небалансным кабелем длиннее 5 метров. Если линия должна быть длиннее — необходимо пользоваться устройствами, называющимися директ-боксы (DI-box или Direct Injection Box). Эти устройства служат для преобразования несимметричного сигнала в симметричный. К тому же часто гальванически развязывают вход и выход, что может быть очень полезно для борьбы с электромагнитными помехами, земляными петлями.
Готовые кабели
Следует избегать покупки готовых кабелей, особенно вылитых из гибкого пластика — так называемых «одноразовых», при покупке которого просто нет возможности проконтролировать то, что находится внутри. Есть немало примеров, что внешне красивый, основательный кабель после вскрытия оказывался просто никчёмным — с кое-какой оплёткой экрана и тонкими, хлипкими жилками.
Бескислородная медь
Это миф. Сейчас в кабельной продукции известных производителей не применяется никакой другой меди, кроме бескислородной. Все кабели делаются из меди одинаково хорошей очистки. Если в рекламе можно до сих пор прочитать слова типа «супер очистка меди» — это не более чем маркетинговый трюк. Даже если предположить что это так, выигрыш в качестве звучания оборудования при коммутации кабелями из этой меди будет совсем не в сторону её стоимости, так как медь самой высшей очистки, близкой к 100% получить достаточно сложно. Остаётся только догадываться, какую медь используют китайцы. В любом случае «noname» кабеля гораздо хуже переносят частые перегибы.
Назначение кабеля
Следует не забывать о назначении конкретной модели кабеля конкретного производителя. Если кабель предназначен для передачи DMX-сигнала, не стоит использовать его как микрофонный, так как допуски для разных кабелей могут сильно отличаться. Например, DMX-512 соединение не так требовательно к экранировке, как микрофонное.
Соблюдайте осторожность при пайке. При длительном нагревании паяльником проводников кабеля, изоляционные материалы часто имеют неприятную особенность быстро плавиться и создают опасность замыкания проводников друг с другом и с корпусом разъёма.
Надо предварительно хорошо залудить места пайки перед процессом, чтобы как можно меньше потом их нагревать.Распайка аудиокабелей
Правильная распайка сигнальных аудио кабелей, таблица №1
Таблица далее поможет в правильной распайке аудио кабелей практически всех возможных типов и разновидностей. В этой таблице RED = горячий контакт балансного подключения, BLACK = холодный.
Примечание к таблице №1
Вариант распайки XLR №1 в таблице далеко не универсален и совсем не подходит для подключения, например, микрофонов. Таким кабелем даже фантомное питание на устройство, его требующее, не получится подать. При распайке кабелей для микрофонов, экран нужно припаивать с обоих сторон к контакту разъёма XLR №1. Ещё проблема будет, если попытаться нарастить (удлинить) такой кабель, соединив несколько подобных в один — экран получится вообще разомкнутым. Более того, при такой распайке металлический корпус микрофона не будет подключен к экрану, что может привести к повышенному уровню паразитных наводок, вплоть до приёма радиосигнала. Вариант, показанный в таблице может пригодиться только в случае, если нужно «развязать» землю между приборами в случае возникновения или во избежание «земляных петель».
Правильная распайка аудио кабелей, таблица №2
Возможно таблица №2 будет удобней, да и некоторые различия между ними есть.
Правильная распайка разъёма mini-XLR, таблица №3
Пример распайки mini-XLR — «петлички» Shure WL183, WL184, WL185
Разъёмы MINI-XLR
Сейчас много кто пользуется радиосистемами и далеко не только вокалисты с ручными радиомикрофонами. Всё чаще встречаются радиосистемы инструментальные, или с микрофонами — петличками и гарнитурами. Там часто используется разъём Mini-XLR — от так называемого «бодипака» (карманный, поясной передатчик) до микрофона часто используется кабель именно с Mini-XLR. В случае с гитарной (инструментальной) радиосистемой — в гитару подключается кабель с разъёмом plug TS с одной стороны, стандарно. С другой стороны кабеля, в бодипак — входит разъём Mini-XLR. Распайка как 3-х, так и 4-х контактного Mini-XLR приведена в таблице №3. Разумеется, не все радиосистемы комплектуются именно Mini-XLR, но это частое явление. Распайка у разных производителей может быть разной!
Распайки и схемы MIDI кабелей
Распайки и схемы MIDI-кабелей. Музыкантами очень часто применяются MIDI-соединения оборудования. Аббревиатура «MIDI» расшифровывается и переводится как Musical Instrument Digital Interface — цифровой интерфейс музыкальных инструментов. Кабеля для MIDI-подключений чаще всего проще приобрести готовыми, но на всякий случай, для информации, немного остановлюсь и на этом типе соединений. Стандартные разъёмы для них делаются с помощью разъёмов DIN-5M (пятиконтактный, male, или «папа», русское название — СШ-5, в случае с трёхконтактным разъёмом — СШ-3 или DIN-3 — в MIDI-кабелях не применяются) — именно они чаще всего подключаются к клавишным инструментам и другому оборудованию.
На изображении выше показано:

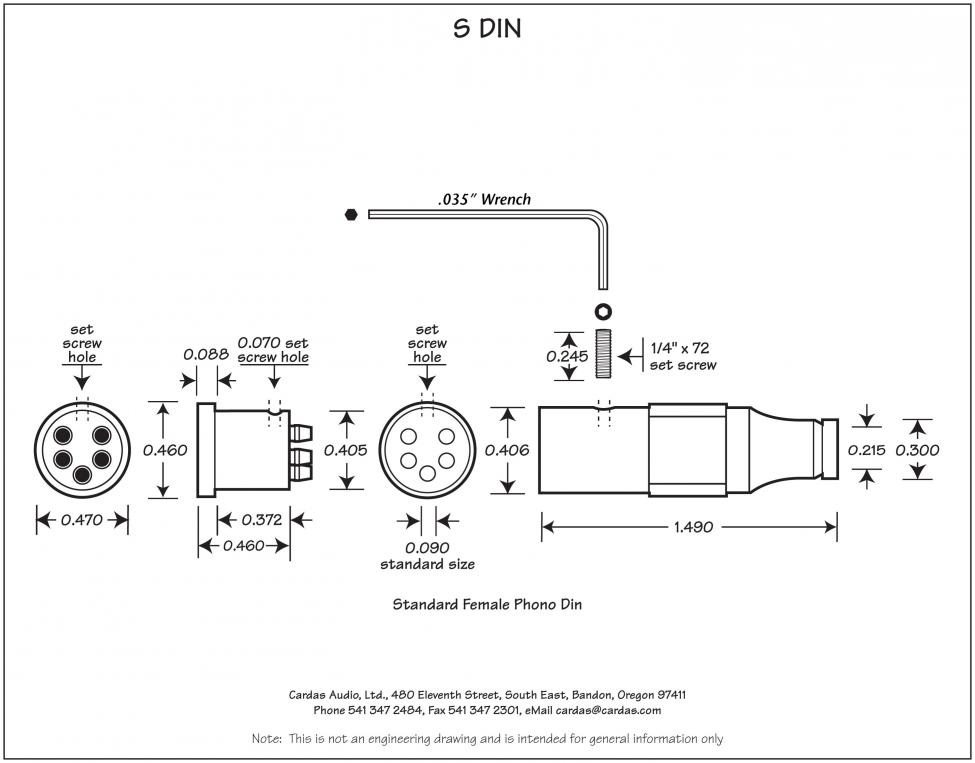

- Маркировка контактов разъёмов DIN-5.
- Распайка стандартного MIDI-кабеля DIN-5M in + DIN-5M out.
- Две схемы MIDI-кабеля Gameport -> DIN-5 in + DIN-5 out (могут быть и разъёмы female-мама, если делается для использования со стандартным MIDI-кабелем) — этот кабель служит для подключения MIDI к персональному компьютеру с помощью Gameport.
- Внешний вид кабеля Gameport -> DIN-5M in + DIN-5M out.
В последнее время очень большую распространённость получили MIDI-кабеля, основанные на подключении с помощью интерфейса USB и только их можно применить, например, при соединении клавишного инструмента и лэптопа. Очень мобильно и надёжно.
Примечания к статье
XLR-XLR кабеля желательно разделять на микрофонные и сигнальные. Отличие заключается в том, что у микрофонных на стороне «мамы», со стороны коммутации микрофона, корпус разъема нужно замкнуть с экраном. То есть, как указано в таблице №1 — контакт «C» с контактом №1 «мамы» (female) XLR нужно замкнуть. Этот способ распайки намного улучшает «земляной» контакт №1 с корпусом микрофона, снимает кучу «наводок» и разных посторонних шорохов в случае, если вдруг «разболтается» такая же внутренняя перемычка в самом микрофоне и потеряет контакт. Но в этом случае подключаться таким кабелем к чужому аппарату — ТВ, любому другому комплекту аппарата, к стационарному оборудованию зала нужно очень осторожно, только через Di BOX, так как велика вероятность поражения током, если коснуться за «маму» XLR такого кабеля. Поэтому микрофонные кабели с перемычкой лучше держать отдельно от сигнальных (без перемычки), а лучше их промаркировать.
Распайка разъёмов Speakon — нет в таблицах. Правильней, наверно, написать «распиновка», так как сами кабельные разъёмы Speakon не делаются под пайку кабеля, контакты только на закрутках. Блочные разъёмы можно паять. В природе существуют 2-х, 4-х и 8-и контактные разъёмы Speakon. Начиная от 4-х контактного, маркируются группами — группа №1 — «1+» и «1-«, группа №2 — «2+» и «2-» и т. д. Обычно, «по умолчанию», используются контакты +1 и -1 разъёма Speakon.
Распайка кабеля DMX-512. Кабеля (разъёмы) для передачи сигнала по протоколу DMX-512 бывают трёх- и пяти-пиновые. Распайка абсолютно идентична распайке микрофонного кабеля, то есть 1 -> 1, 2 -> 2, 3 -> 3 (4 -> 4, 5 -> 5). Только есть небольшая особенность в том, что «горячий» или главный контакт в DMX-512 — №3, а не №2, как в аудиотехнике. Поэтому иногда паяют к контакту №3 провод с красной изоляцией, а не белой. Может возникнуть путаница. В случае обрыва сразу 2-х сигнальных контактов или всех трёх, настоятельно рекомендуют посмотреть распайку на другом конце кабеля и сделать так же на нерабочем. Если поменять контакты №2 и №3 местами, приборы будут «зеркалить» в лучшем случае, а в худшем могут и не работать вообще. Так же все рекомендуют устанавливать на конце цепочки DMX-512 так называемый терминатор — 3-х или 5-и пиновый разъём XLR с припаянным внутри сопротивлением 90-120 Ом между контактами №2 и №3. Особенно, если приборов много и линия длинная. Вообще протокол DMX-512 допускает линии длиной до 500 метров.
Вот в принципе и вся информация по теме, которая возможно скоро получит продолжение, так как технологии не стоят на месте и появляются всё новые, более совершенные типы разъёмов.
Распиновка мини джека (mini jack 3.5 mm) + пайка (ремонт)
В данной статье разберём, какие виды штекеров бывают, что такое распиновка (мини джека и не только), и какие виды существуют. Также рассмотрим ремонт штекера наушников, пайку mini jack 3,5 mm. Всё это совершенно не сложно, главное знать буквально пару нюансов.
Содержание статьи:
- Распиновка мини джека – mini jack 3.5 mm ⭐
1.1 Какие есть виды штекеров в наушниках? - Пайка джека и миниджека 3.5. +Видео
2.1 Как найти место перелома провода в наушниках?
2.2 Что нужно, чтобы припаять штекер?
2.3 Ремонт штекера – подробная инструкция
1. Распиновка мини джека – mini jack 3.5 mm
Распиновка штекера mini jack 3.5 mm и её понимание важно для ремонта наушников. Но изучить распиновку мини джека любому владельцу проводных наушников можно и для общего развития. Схема распиновки контактов на micro-jack 2,5 мм будет аналогичной.
Пины, грубо говоря, – это метализированные контакты штекера.
Черные (либо иного цвета) разделители между пинами – это пластмасса изолятора, которая не дает произойти замыканию между контактами штекера. Примеры распиновки показаны на картинке ниже.
- Штекер (mini jack) наушников на 2 контакта (распиновка). Встречается редко. В основном используется для подключения микрофонов, а так же в старых радио-приёмниках в выходах под наушники.
- Штекер (миниджек) наушников на 3 пина. Универсальная схема для всех девайсов. Наушники с такой распиновкой миниджека будут работать на всех устройствах, не зависимо от года выпуска, фирмы и модели. Недостатком является отсутствие возможности подключения микрофона и кнопки/кнопок управления в режиме гарнитуры. Для такого существуют 4-пиновые штекеры.
- Миниджек на 4 пина – распиновка штекера наушников с микрофоном. Распайка данного штекера похожа на трехпиновый. Отличием является разделенный пополам контакт массы. Это дает нам еще один пин, через который подключается канал микрофона и кнопки управления. Наушники в таком варианте исполнения часто называют гарнитурой.
В 2012 году был пересмотрен стандарт распиновки в данном штекере. Контакт 3 (общий) и контакт 4 (микрофон) поменялись местами. На картинке выше представлена распайка после 2012 года, то есть современная.
- Mini jack на 5 контактов (распиновка). Применяется достаточно редко. В отличие от четырех-пинового, в данном штекере не один канал микрофона, а целых два. Они нужны, например, для реализации системы активного шумоподавления в внутриканальных (вакуумных) наушниках, в которых установлено по микрофону в наушнике
Наглядно о перепайке такого штекера вы можете узнать в этом видео:
1.1 Виды штекеров в наушниках
Какие есть виды штекеров в наушниках?
В современных наушниках в основном используют следующие виды штекеров:
- 2,5 миллиметровый micro-jack. Формат старый, но применяется и сейчас. Распространён (хоть и не особо) как штекер для балансного подключения наушников и как штекер для подключения кабеля к чаше.
- 3,5 миллиметровый mini-jack. Cамый популярный вид соединения для наушников в мире.
- 6,3 миллиметровый jack. Используется в концертной и студийной аудио аппаратуре — усилители, микрофоны, микшеры, наушники. Или в «домашних» наушниках. В дорогих и не очень.
- Другие виды штекеров. У Sony есть своё «видение» балансного подключения – 4,4 мм jack. Традиционное решение для ограничения в экосистеме. Есть также относительно распространённые штекеры для подключения высококачественных аудиофильских наушников, наприме XLR и mini XLR.
Можно выделить и несколько совершенно других типов штекеров для наушников:
- USB (в том числе Type-С)
- Lightning (для техники Apple)
- Наушники без штекера или беспроводные наушники 😉
- Фирменные (проприетарные) штекеры разных брендов.
2. Пайка джека и миниджека 3.5
Ремонт штекера наушников (с микрофоном)
Ремонт штекера (пайка 3,5 мм джека) – это не так уж и сложно. Достаточно иметь нормальный паяльник, более-менее прямые руки и минимальный объём знаний. Вот именно их-то (инструкцию по ремонту джека) мы и предлагаем, как говорится, вашему вниманию. 🙂
- Определить место и тип поломки (перелом провода районе штекера).
- Определить количество пинов (контактов) в штекере.
- Разобрать штекер (извлечь металлическую часть штекера с корпуса).
- Зачистить и залудить паяльником обрезанный провод.
- Определить распайку жил.
- Припаять жилки провода на зачищенные контакты штекера.
- Скрепить оплетку провода с «хвостом» штекера (местом где располагаются контакты).
- Надеть термоусадочную трубку и «усадить» источником тепла.
Ниже разберём всё более детально. Также есть полезное и наглядное видео.
2.1 Как найти место перелома провода в наушниках
2.1 Как найти место перелома провода в наушниках?
Определимся с тем местом, где мы будем ремонтировать перелом провода. Если визуально определить место перелома провода не удается, найти его помогут следующие действия:
- Вставить штекер наушников в источник звука (телефон, мп3 плеер, ноутбук, компьютер и т.д.)
- Включить музыку на устройстве.
- Вставить правильно наушники в уши (левый в левое, а правый – в правое 😀 )
- Закрепить участок провода от штекера до наушников.
- Поочередно изгибать кабель в «слабых» местах: в районе штекера, разветвления, корпуса микрофона, корпуса наушников.
При перегибе в районе штекера за частую звук появляется и исчезает в одном либо обеих наушниках. Таким образом мы определились с местом ремонта. Можно, конечно, и прозвонить, но это не спортивно. 😆
2.2 Что нужно, чтобы припаять штекер
2.2 Что нужно, чтобы припаять штекер?
- Паяльник (можно самый простой)
- Олово (желательно не самое дешевое)
- Канифоль
- Канцелярский нож (можно просто лезвие от него)
- Супер-клей (любой)
- Нитки (любые простые тонкие)
- Термоусадка: 2 штуки по 1-1,5 см, диаметром 4 и 3 мм (по цвету провода наушников)
- Мультиметр (необязательно, но желательно, это существенно облегчит работу по определению распайки в проводе)
2.3 Ремонт штекера – подробная инструкция
2.3 Ремонт штекера
Как припаять провода наушников к штекеру?
- Обрезаем провод возле штекера. Там, где дальше провод целый, чаще всего – это 2-4 см от штекера
- Снимаем оплетку разогретым жалом паяльника на обрезанном проводе как показано в видео.
- Видим разноцветные жилы. Их в штекере может быть от трех до десяти.
- Если жил три: желтая – обычно масса, красная – правый канал, зеленая – левый.
- Если штекер 3-х пиновый, а жилы четыре, два провода – это две массы, которые паяются на один контакт. Красный правый, зеленый левый.
- Проверить точную распайку можно мультиметром. Ставим положение на мультиметре положение 200 Ом. Прозваниваем жилки по очереди во все возможных вариантах. При этом наушники находятся в ушах. В момент прозвонки конкретного наушника на приборе должны быть показания в диапазоне от 15 до 60 Ом, а в наушнике характерный треск.
6.1 Если попадаете щупами сразу в два канала наушников, то треск будет в обоих наушниках, а показания удваиваются. В случае если массы динамиков и микрофона выполнены отдельными жилками то их все нужно спаять в один контакт (контакт массы или общий).
6.2 Также отдельно выделяем два контакта обеих каналов (левый и правый). Если штекер на 4 пина, то и жилу микрофона.Микрофон прозванивайте в режиме мультиметра на 2000 ом, так как микрофон может иметь сопротивление от 500 до 1900 Ом.
6.3 Если мультиметра под рукой нет, но есть сомнения, какой провод к какому контакту припаивать, ознакомьтесь с разными вариантами распиновки штекеров в разобранном состоянии. - Залуживаем кончик каждой жилки оловом. Для этого повторяем процедуру как показано в видео. Паяльник обязательно должен быть максимально разогретым.
- Далее канцелярским ножом очищаем штекер от резинового корпуса. При работе с ножом будьте предельно аккуратны, очень легко порезать пальцы. Срезаем всю резину или пластмассу со штекера пока не доберемся до контактов внутри
- Надеваем термоусадку перед запайкой проводов на штекер. Сначала большего диаметра потом меньшего.
- Паяем. Обрезаем лишнее олово на контактах во избежание замыкания между контактами.
- Вставляем в телефон и проверяем на работоспособность. В настройках плеера можно проиграться с балансом для проверки правильности распайки.
- Приступаем к укреплению корпуса штекера.
- Прикладываем оплетку провода к контактам и аккуратно обматываем нитками, пропитываем супер-клеем.
- Дожидаемся когда клей высохнет (столько, сколько написано на тюбике), срезаем края ниток, надеваем термоусадку на штекер одним движением (сначала тонкую, потом потолще) и усаживаем любым источником тепла (зажигалка, паяльник).
Служит штекер после пайки миниджека в среднем от года до двух. После повторной поломке можно повторить процедуру. 🙂
Полезные статьи по теме:
Правильная коммутация профессионального звукового и светового оборудования. Выбор надёжных разъёмов, кабелей и правильная их распайка. Для начала определимся с тем, зачем вообще нужна и важна “правильная” коммутация звукового оборудования. Разумеется, написанное ниже касается как аудио, так и видео коммутации, управляющих сигналов светового оборудования (протокол управления световыми приборами DMX-512) и т. д. Часто общая длина аудио соединений, количество используемых разъёмов и отдельных кабелей в профессиональных инсталляциях впечатляют неподготовленного человека. Неудивительно, что банальный “неконтакт” всего лишь в одном из десятков (сотен, тысяч!) соединений может привести к весьма плачевным результатам. Начиная с “потери” отдельного прибора или инструмента, и заканчивая неожиданным mute всего комплекта или его части. В некоторых случаях плохой контакт может привести к выходу из строя весьма дорогостоящего оборудования. Всё это говорит о том, что сравнительно “малой кровью”, при правильном подборе разъемов и кабелей мы можем поддержать уровень проводимых мероприятий (и своей репутации) на должной высоте. И, конечно же, сохранить полученные нелегким трудом деньги: неустойка за сорванное мероприятие, поиск и устранение неисправностей, ремонт оборудования – всё это чаще всего стоит несравненно дороже хорошей коммутации. Ниже – несколько наиболее важных моментов при выборе кабелей и разъёмов и их эксплуатации. В нашем ДК сейчас вся коммутация – только от мировых брендов-лидеров в этой отрасли (подробности ниже). Лично я сейчас совсем не волнуюсь насчет качества контактов и надежности соединений. С этой стороны подвоха ждём в последнюю очередь. 02. Коннекторы. Как и в многих других отраслях производства, здесь есть свои изготовители – фавориты, продукция которых уже благодаря наличию лейбла производителя, является знаком качества. Примеров компаний, делающих разъёмы только самого высокого качества довольно мало… Например, коннекторы швейцарской компании Neutrik по праву считаются одними из лучших и любимых в использовании во всём мире. Уже более, чем за 35 лет своей деятельности, компания добилась высочайших рейтингов и имеет множество патентов на изделия, являющихся мировым стандартом в коммутации звукового оборудования. Россия, конечно, не исключение. Это как бы… Мерседес в разъёмостроении. Прекрасные разъёмы делают Switchcraft, из США, работающие с 1946 года. Могу порекомендовать отличные разъёмы изготовителя из Австралии – Amphenol, основанной в 1955 году.Внимание! Остерегайтесь подделок! Их немало на просторах нашей необъятной и не только… Разъёмы Neutrik TRS и XLR. Гитарный кабель производства Monster Cable. 04. Выбор типа подключения звукового оборудования – балансное подключение и небалансное. ВСЕГДА нужно отдавать предпочтение балансному подключению, а когда это возможно и\или предусмотрено – особенно. Что же это такое? С небалансным, “обычным” подключением нет проблем – два проводника, один из которых “экран” (земля), служащий защитой от электромагнитных “наводок” и непосредственно “сигнал” – не путать с “+” и “-“, так как передача аналогового аудиосигнала – это передача с помощью переменного напряжения, меняющего полярность со скоростью, зависимою от частоты сигнала. С балансным подключением всё немного сложнее. Балансное подключение происходит тремя проводниками – та же “земля”, защищающая от наводок и два проводника с сигналом, один из которых находится строго в противофазе к другому. Обычно тот сигнал или тот проводник, который “в фазе” называют “горячий”, противофазный – “холодный”. Зачем это нужно? Всё до смешного просто – передающее устройство преобразует сигнал в балансный – к обычным “земле” и “сигналу” добавляется ещё и противофазный “сигнал”, который инвертируется по фазе в принимающем устройстве. Принимающее устройство микширует фазу и инвертированную противофазу. Получается двойной эффект. Во-первых, полезный сигнал становится в 2 раза мощней и, самое главное, все наводки, благодаря противофазному эффекту, самоуничтожаются. Благодаря балансному подключению, сигнал можно передавать на значительные (более 100 м.) расстояния практически без потерь. 05. Выбор коннекторов. Если есть возможность, то подключения с помощью коннекторов “XLR” всегда предпочтительней и надёжней подключений с помощью ¼-дюймового “Jack“, а тем более разъёмов типа Phono, иначе RCA или “тюльпан“. Разъёмы RCA не являются профессиональными аудио коннекторами, хоть зачастую и используются профи “по долгу службы” и имеют довольно неприятную особенность – не всегда точно подходить друг к другу, даже если они настоящие, не поддельные. Не говоря о “китайцах”… Разъём Phono (RCA) от Amphenol. Немного подробностей о “Джеках“. Более правильно и “научно” разъём “Jack” называется “TRS” – аббревиатура от “Tip, Ring и Sleeve” – наконечник, кольцо и “манжета” – экран или корпус разъёма. Но это только в случае трёхконтактного разъёма, “в народе” его часто называют “стерео-джек“. Или “моно-джек” – “TS” в случае двухконтактного, где имеют место быть только Tip и Sleeve – наконечник и экран. К слову, для информации, словом “Jack“, если правильно пользоваться принятой в мире терминологией, называют именно гнездо соединения “TRS” или “TS“, а сам штеккер называется “Plug“. Ну это так, мелочи, не обращаем особого внимания… Разъём TS от Amphenol. “XLR” (“в народе” – Кано’н или Кэ’ннон) очень надёжный разъём, если он не подделка. Лично я всегда ему отдаю предпочтение в линейной коммутации сигналов, когда это возможно. Кстати, заметил, что сейчас на многих коннекторах Neutrik пишут слово “Liechtenstein” – это карликовое государство в Центральной Европе, ассоциированное со Швейцарией. Там находится главный офис компании. На Speakon и XLR – надпись точно есть, на TRS – не нашёл.Явная, грубая и дешёвая подделка разъёма Speakon. Вот не подделка – Neutrik Speakon 4-х контактный. Правда, далеко не новый )) Произошло от SpeakON (игра слов – speaker, connector и ON – включить). Да, кстати – слова “мини-джек” вообще не должно присутствовать в лексиконе человека, имеющего мало-мальски серьёзное дело со звуком, а профессионала – тем более, так как сам по себе коннектор крайне ненадёжен. 06. Качество плетения экрана проводника. Нередко экран проходит по длине кабеля просто множеством витков, не сплетённых между собой, что не очень хорошо для 100%-но качественной экранировки. Чем больше плотность сплетения экрана, разумеется, тем лучше. Экран только в виде фольги – только для фиксированных инсталляций. Чем тоньше жилки экрана и чем их больше – тем надёжней. Критично для кабелей, которые постоянно сматываются и разматываются “по долгу службы”. Рано или поздно, жилки проводников начнут от изгибов ломаться и чем их меньше – тем больше вероятность со временем совсем потерять контакт внутри кабеля. Очень хорошо, если экран внутри кабеля дублируется токопроводящим материалом – гибким пластиком или резиной. 07. Сечение проводников кабеля. Чем больше сечение – тем лучше и надёжней. Толстые сигнальные кабеля (6-7 мм) с толстыми жилами проводников механически прочней и надёжней. Сопротивление и ёмкость толстого проводника меньше, что тоже большой плюс. Это касается и сигнального и так называемого “акустического” кабеля, который соединяет УМ (усилители мощности) с АС (акустическими системами). Считаю минимумом для подключения АС к УМ сечение в 2,5 мм. У нас почти все акустические кабеля – Cordial CLS 240 – прекрасный, гибкий кабель 2 х 4 мм. 08. Длина небалансных кабелей. Небалансное подключение, как ни крути, присутствует в нашей жизни )). Гитары, клавишные инструменты, источники сигнала (плееры CD, MD, ноутбуки без выносных звуковых устройств) и т. д., часто “коннектятся” небалансным типом подключения. Из практики – не следует пользоваться в этом случае небалансным кабелем длиннее 5-7 метров. Если линия должна быть длиннее – необходимо пользоваться устройствами, называющимися директ-боксы (DI-box или Direct Injection Box). Эти устройства служат для преобразования несимметричного сигнала в симметричный. К тому же часто гальванически развязывают вход и выход, что может быть очень полезно для борьбы с электромагнитными помехами, земляными петлями… 09. Готовые кабели. Следует избегать покупки готовых кабелей, особенно вылитых из гибкого пластика – т. н. “одноразовых”, при покупке которого просто нет возможности проконтролировать то, что находится внутри. Есть немало примеров, что внешне красивый, “основательный” кабель после “вскрытия” оказывался просто никчёмным – с кое-какой оплёткой экрана и тонкими, хлипкими жилками. 10. Бескислородная медь. Миф. Сейчас в кабельной продукции известных производителей не применяется никакой другой меди, кроме “бескислородной”. Все кабели делаются из меди одинаково хорошей очистки. Если в рекламе можно до сих пор прочитать слова типа “супер-пупер очистка меди” – это не более, чем менеджерский трюк. Даже если предположить, что это так, выигрыш в качестве звучания оборудования при коммутации кабелями из этой меди будет совсем не в сторону её стоимости, так как медь самой высшей очистки, близкой к 100% получить достаточно сложно. Остаётся только догадываться, какую медь используют китайцы. Одно знаю точно – “no name” кабеля гораздо хуже переносят частые перегибы… 11. Назначение кабеля. Следует не забывать о назначении конкретной модели кабеля конкретного производителя. Если кабель предназначен для передачи DMX-сигнала, не стоит использовать его как микрофонный, так как допуски для разных моделей кабелей могут сильно отличаться. Например, DMX-512 соединение не так требовательно к экранировке, как микрофонное. Интернет с вышеприведёнными адресами может хорошо пригодиться для “распознавания” задач, на которые ориентирован каждый конкретный кабель. 12. Соблюдение осторожности при пайке. При длительном нагревании паяльником проводников кабеля, изоляционные материалы часто имеют неприятную особенность быстро плавиться и создают опасность замыкания проводников друг с другом и с корпусом разъёма. Необходимо предварительно хорошо залудить места пайки перед процессом, что бы как можно меньше потом их нагревать. Правильная распайка сигнальных аудио кабелей, таблица №1: Таблица ниже поможет в правильной распайке аудио кабелей практически всех возможных типов и разновидностей. В этой таблице RED = горячий контакт балансного подключения, BLACK = холодный. Примечание к таблице №1: Вариант распайки XLR №1 в таблице далеко не универсален и совсем не подходит для подключения, например, микрофонов. Таким кабелем даже фантомное питание на устройство, его требующее, не получится подать. При распайке кабелей для микрофонов, экран нужно припаивать с обоих сторон к контакту разъёма XLR №1. Ещё проблема будет, если попытаться нарастить (удлинить) такой кабель, соединив несколько подобных в один – экран получится вообще разомкнутым. Более того, при такой распайке металлический корпус микрофона не будет подключен к экрану, что может привести к повышенному уровню паразитных наводок, вплоть до приёма радиосигнала. Вариант, показанный в таблице может пригодиться только в случае, если нужно “развязать” землю между приборами в случае возникновения или во избежание “земляных петель”. Правильная распайка аудио кабелей, таблица №2: Возможно, для кого-то таблица №2 будет удобней, да и различия между ними есть. Правильная распайка разъёма mini-XLR, таблица №3: Пример распайки mini-XLR – “петлички” Shure WL183, WL184, WL185: Разъёмы MINI-XLR. Сейчас много кто пользуется радиосистемами и далеко не только вокалисты с ручными радиомикрофонами. Всё чаще встречаются радиосистемы инструментальные, или с микрофонами – “петличками” и гарнитурами. Там часто используется разъём Mini-XLR – от так называемого “бодипака” (карманный, поясной передатчик) до микрофона часто используется кабель именно с Mini-XLR. В случае с гитарной (инструментальной) радиосистемой – в гитару подключается кабель с разъёмом plug TS с одной стороны, стандарно. С другой стороны кабеля, в бодипак – входит разъём Mini-XLR. Распайка как 3-х, так и 4-х контактного Mini-XLR приведена в таблице-картинке №3. Разумеется, не все радиосистемы комплектуются именно Mini-XLR, но это частое явление. Распайка у разных производителей может быть разной! Распайки и схемы MIDI-кабелей. Музыкантами очень часто применяются MIDI-соединения оборудования. Аббревиатура “MIDI” расшифровывается и переводится как Musical Instrument Digital Interface – цифровой интерфейс музыкальных инструментов. Кабеля для MIDI-подключений чаще всего проще приобрести готовыми, но на всякий случай, для информации, немного остановлюсь и на этом типе соединений. Стандартные разъёмы для них делаются с помощью разъёмов DIN-5M (пятиконтактный, male, или “папа”, русское название – СШ-5, в случае с трёхконтактным разъёмом – СШ-3 или DIN-3 – в MIDI-кабелях не применяются) – именно они чаще всего подключаются к клавишным инструментам и другому оборудованию. На изображении выше показано: 1). Маркировка контактов разъёмов DIN-5. 2). Распайка стандартного MIDI-кабеля DIN-5M in + DIN-5M out. 3). Две схемы MIDI-кабеля Gameport -> DIN-5 in + DIN-5 out (могут быть и разъёмы female-мама, если делается для использования со стандартным MIDI-кабелем) – этот кабель служит для подключения MIDI к персональному компьютеру с помощью Gameport. 4). Внешний вид кабеля Gameport -> DIN-5M in + DIN-5M out . Подробней о разъёме DIN останавливаться не буду, если интересно, есть обширная статья в Википедии. Там же можно прочитать об аудио-соединениях на основе разъёмов DIN. Раньше такие соединения были очень распространены. Вот, например, отличный переходник для аудио-соединений с DIN 5/180° (или СШ-5, СГ-5, DIN41524, 5-pin DIN 180°) на 4 RCA female:В последнее время очень большую распространённость получили MIDI-кабеля, основанные на подключении с помощью интерфейса USB и только их можно применить, например, при соединении клавишного инструмента и лаптопа. Очень мобильно и надёжно. Примечания: Замечание, касательно всех XLR-XLR кабелей. Их желательно разделять на микрофонные и сигнальные. Отличие заключается в том, что у микрофонных на стороне “мамы”, со стороны коммутации микрофона, корпус разъема нужно замкнуть с экраном. То есть, как указано в таблице №1 – контакт “C” с контактом №1 “мамы” (female) XLR нужно замкнуть. Этот способ распайки намного улучшает “земляной” контакт №1 с корпусом микрофона, снимает кучу “наводок” и разных посторонних шорохов в случае, если вдруг “разболтается” такая же внутренняя перемычка в самом микрофоне и потеряет контакт. Но в этом случае подключаться таким кабелем к чужому аппарату – ТВ, любому другому комплекту аппарата, к стационарному оборудованию зала нужно очень осторожно, только через Di BOX, так как велика вероятность поражения электрическим током, если коснуться за “маму” XLR такого кабеля. Поэтому микрофонные кабели с перемычкой лучше держать отдельно от сигнальных (без перемычки), а лучше их промаркировать. Распайка разъёмов Speakon – нет в таблицах. Правильней, наверно, написать “распиновка”, так как сами кабельные разъёмы Speakon не делаются под пайку кабеля, контакты только на закрутках. Блочные разъёмы можно паять. В природе существуют 2-х, 4-х и 8-и контактные разъёмы Speakon. Начиная от 4-х контактного, маркируются группами – группа №1 – “1+” и “1-“, группа №2 – “2+” и “2-” и т. д. Обычно, “по умолчанию”, используются контакты +1 и -1 разъёма Speakon. Распайка кабеля DMX-512. Кабеля (разъёмы) для передачи сигнала по протоколу DMX-512 бывают трёх- и пяти-пиновые. Распайка абсолютно идентична распайке микрофонного кабеля, то есть 1 -> 1, 2 -> 2, 3 -> 3 (4 -> 4, 5 -> 5). Только есть небольшая особенность в том, что “горячий” или главный контакт в DMX-512 – №3, а не №2, как в аудиотехнике. Поэтому иногда паяют к контакту №3 провод с красной изоляцией, а не белой. Может возникнуть путаница. В случае обрыва сразу 2-х сигнальных контактов или всех трёх, настоятельно рекомендуют посмотреть распайку на другом конце кабеля и сделать так же на нерабочем. Если поменять контакты №2 и №3 местами, приборы будут “зеркалить” в лучшем случае, а в худшем могут и не работать вообще. Так же все рекомендуют устанавливать на конце цепочки DMX-512 так называемый терминатор – 3-х или 5-и пиновый разъём XLR с припаянным внутри сопротивлением 90-120 Ом между контактами №2 и №3. Особенно, если приборов много и линия длинная. Вообще протокол DMX-512 допускает линии длиной до 500 метров. Подробности распайки – на таблице: “Познакомился” сегодня с неведомым мне ранее разъёмом DMX-512 – из гибкого пластика. К нам пришли управляемые по стандартному протоколу DMX-512 LED панели, которые мы хотим использовать как рампу – INVOLIGHT LED BAR390. Разъёмы не встроены, как обычно бывает, а торчат на небольших отрезках обычного, неэкранированного кабеля из прибора по два с разных сторон – DMX-вход и -выход. На конце каждого – выполненные из мягкого пластика разъёмы. Так как прибор предназначен для установки на улице – разъёмы довольно герметичны. Выходят друг из друга с характерным “бутылочным” хлопком. Переходники пришлось делать самим. Думаю, ещё не раз люди столкнутся с проблемой соединения этих странных влагонепроницаемых всепогодных DMX-разъёмов со стандартными XLR, так как такие же применяются ещё и на других приборах этого производителя – LED BAR305/320/330/340/350/400, LED SPOT12T. На изображении ниже показано, как их нужно соединять. Или проще – жёлто-зелёный провод – контакт №1 XLR, синий – №2, красный – №3. Покажется странным, но вся конструкция работает! Цифры красным цветом – соответствие номерам контактов стандартного XLR разъёма: Переходник на фото выше – наш, самодельный. К LED BAR390 ребята-продавцы “в нагрузку” дали 6 разъёмов XLR производства Proel – просто ужасные разъёмы! Из “мам” вылазят внутренние контакты, крышка на резьбе вкручивается, не плотно фиксируя кабель… Хоть конструктивно эти разъёмы и напоминают разъёмы XLR от Neutrik, по факту – ничем в лучшую сторону от поделок наших юго-восточных друзей не отличается! Кстати, очень популярная и даже любимая у нас в России марка кабелей Proel тоже, мягко говоря, не считается хорошим выбором, это подтверждается многими пользователями. Единственный раз мне попадался кабель от Proel, который внешне был добротным (с прозрачным экраном и двойной изоляцией центральных проводников). Довольно толстый и прочный, около 7 мм в диаметре. Ещё небольшое дополнение. Может пригодиться тому, кто не в курсе этого способа – как смотать длинный кабель так, что бы он, в нужный момент, быстро разматывался и никогда не путался: Немного потренировавшись, можно приспособиться к данному способу и впоследствии довести его до автоматизма. Я никогда не сматываю кабели с помощью локтя, как это часто делают другие. Есть две причины. Во-первых, распутать намного сложней. Во-вторых, кабель, укладывающийся кольцами лежит потом на поверхности гораздо лучше и ровнее – намного меньше шансов, что кто-то запнётся и вырвет его из разъёма или уронит стойку с микрофоном – таких опасных вариантов развития событий может быть довольно много. Ещё одна деталь – для того, чтобы кольца кабеля не разматывались во время хранения и транспортировки – делаю на всех длинных кабелях (“акустические”, микрофонные и т. д.) аккуратную верёвочку, привязывая её к тому концу, который меньше виден во время работы кабеля. Например, в случае с микрофонным кабелем XLR-XLR – на стороне разъёма male (папа). На расстоянии до разъёма около 10 см делаем пару узлов посредине верёвочки вокруг кабеля, что бы наша верёвка не “блуждала” по кабелю – прилагаем немного усилия. Подойдёт любая, тонкая (около 2-3 мм в диаметре) верёвка, длиной около 50-60 см – можно определить точный размер опытным путём. Если она из х\б – делаю на концах крепкие узлы, чтобы не “мохнатились”, если из синтетических материалов – можно просто оплавить концы зажигалкой. Такими по смыслу “хомутиками” для кабелей часто комплектуют свои изделия фирма Shure – очень удобные штучки, что-то подобное видно на видео. Вот, как у нас – всё видно на фото: Вот, кажется и всё, чем хотелось бы поделиться. Удачи и хорошей, правильной коммутации! Статья написана с помощью личного опыта и материалов из интернета, находится постоянно в стадии доработки. Как обычно – поправки, дополнения принимаются с благодарностью )). Для тех, кто ещё больше хочет расширить свой кругозор, на сайте журнала “Музыкальное Оборудование” есть отличная статья о коммутации в нескольких частях: 8 ноября 2012 © RoNikEr™ Нажимаем, чтобы поделиться этой новостью: |
Разъемы и переходники mini DIN
Цена:
от: до:
Название:
Артикул:
Выберите категорию:
Все Аксессуары для электроники» Аккумуляторы»» Аккумуляторы свинцово кислотные»»» Аккумуляторы для источников бесперебойного питания»»»» Аккумуляторные батареи Delta DTM»»»» Аккумуляторные батареи Delta DTM I»»»» Аккумуляторные батареи Delta DTM L»»»» Аккумуляторные батареи Delta HR»»»» Аккумуляторные батареи Delta HRL-X»»»» Аккумуляторные батареи Delta HR-W»»»» Аккумуляторные батареи Yuasa»»»»» Аккумуляторы Yuasa NP (NPH, NPW)»»»»» Аккумуляторы Yuasa RE (REW)»»»»» Аккумуляторы Yuasa SWL (SW)»»»»» Аккумуляторы Yuasa EN»»»»» Аккумуляторы Yuasa ENL»»»»» Аккумуляторы Yuasa NPL»»»» Аккумуляторы ВОСТОК»»»»» Аккумуляторные батареи Восток СК»»»»» Аккумуляторные батареи Восток СX»»»»» Аккумуляторные батареи Восток ТС»»» Аккумуляторы для систем сигнализации»»»» Аккумуляторные батареи Delta DT»»»» Аккумуляторные батареи Security Force»»»» Аккумуляторные батареи Optimus»»» Аккумуляторы для мототехники»»»» Аккумуляторные батареи Delta CT»»»» Аккумуляторные батареи Red Energy»»»» Аккумуляторные батареи Delta EPS»»» Аккумуляторы гелевые»»»» Аккумуляторные батареи Delta GEL»»»» Аккумуляторные батареи Delta GX»»» Аккумуляторы для детских электромобилей»»» Аккумуляторы для эхолотов»» Аккумуляторы литий-ионные»»» Аккумуляторы 10440»»» Аккумуляторы 14500»»» Аккумуляторы 16340»»» Аккумуляторы 18650»»» Аккумуляторы 26650»» Аккумуляторы для мобильных телефонов»»» Аккумуляторы для мобильных телефонов ASUS»»» Аккумуляторы для мобильных телефонов SAMSUNG»»» Аккумуляторы для мобильных телефонов Sony Ericsson»»» Аккумуляторы для мобильных телефонов LG»»» Аккумуляторы для мобильных телефонов HTC»»» Аккумуляторы для мобильных телефонов NOKIA»» Аккумуляторы для радиотелефонов»» Аккумуляторы AA / AAA / С / D / 6F22»»» Аккумуляторы AA»»» Аккумуляторы AAA»»» Аккумуляторы C / R14»»» Аккумуляторы D / R20»»» Аккумуляторы 6F22»» Аккумуляторы промышленные»»» Аккумуляторы литий-полимерные»»» Аккумуляторы для шуруповертов»»» Аккумуляторы дисковые»»» Аккумуляторы с плоским положительным контактом»»» Аккумуляторы для роботов пылесосов»» Универсальные внешние аккумуляторы»» Аккумуляторы для фото-видеотехники»» Аккумуляторы для ноутбуков» Батарейки»» Батарейки литиевые»» Батарейки дисковые литиевые»» Батарейки R03 / AAA»» Батарейки R6 / AA»» Батарейки R10 / 332»» Батарейки R14 / C»» Батарейки R20 / D»» Батарейки 6F22 / 6LR61»» Батарейки 3R12»» Батарейки для сигнализации»» Батарейки для часов»» Батарейки для слуховых аппаратов»» Боксы для зарядки батареек и аккумуляторов» Адаптеры и блоки питания»» Блоки питания AC/DC»»» Блоки питания 1,5V»»» Блоки питания 3V»»» Блоки питания 5V»»» Блоки питания 6V»»» Блоки питания 9V»»» Блоки питания 12V»»» Блоки питания 13,5V»»» Блоки питания 15V»»» Блоки питания 15,6V»»» Блоки питания 16V»»» Блоки питания 18V»»» Блоки питания 18,5V»»» Блоки питания 19V»»» Блоки питания 19,5V»»» Блоки питания 20V»»» Блоки питания 24V»» Блоки питания универсальные»» Блоки питания для светодиодных лент»»» Блоки питания для светодиодных лент 12 Вольт»»» Блоки питания для светодиодных лент 24 Вольта»»» Влагозащищенные, герметичные блоки питания 12V IP65, IP67»»» Влагозащищенные, герметичные блоки питания 24V IP65, IP67»»» Драйверы и блоки питания для светодиодных лент и светильников на 220 Вольт»» Блоки питания для ноутбуков»» Блок питания для автомагнитолы»» Блоки питания Professional»» Преобразователи напряжения»»» Преобразователи 220 – 110»»» Преобразователи 12 в 220 автомобильные» Зарядные устройства»» Зарядные устройства для свинцово-кислотных аккумуляторов»» Пуско-зарядные устройства для автомобиля»» Зарядные устройства USB»» Автомобильные зарядки USB»» Автомобильные разветвители прикуривателя»» Зарядные устройства для мобильных телефонов»» Универсальные зарядные устройства» Пульты дистанционного управления»» Пульты Acer»» Пульты Aiwa»» Пульты Akado»» Пульты Akai»» Пульты Akira»» Пульты Auto»» Пульты Avest»» Пульты BBK»» Пульты BEKO»» Пульты BigSat»» Пульты Bimatek»» Пульты Bork»» Пульты Bravis»» Пульты Cameron»» Пульты Casio»» Пульты Changhong»» Пульты Chunghop»» Пульты Cisco»» Пульты Coby»» Пульты Continent»» Пульты D-Color»» Пульты Daewoo»» Пульты Denon»» Пульты Delta Systems»» Пульты Dexp»» Пульты Distar»» Пульты DNS»» Пульты Electron»» Пульты Elenberg»» Пульты Erisson»» Пульты Foston»» Пульты Funai»» Пульты Fusion»» Пульты Galaxy Innovations»» Пульты General Satellite»» Пульты Globo»» Пульты Golden Interstar»» Пульты Goldstar»» Пульты Grundig»» Пульты Haier»» Пульты Harper»» Пульты Helix»» Пульты Hisense»» Пульты Hitachi»» Пульты Homecast»» Пульты Horizont»» Пульты Humax»» Пульты Hyundai»» Пульты Izumi»» Пульты JVC»» Пульты Kaon»» Пульты Lentel»» Пульты LG»»» Пульты для телевизоров LG»»» Пульты для домашних кинотеатров LG»»» Пульты для DVD LG»» Пульты Loewe»» Пульты Lumax»» Пульты Marantz»» Пульты Mitsubishi»» Пульты Mustek»» Пульты Mystery»» Пульты Nash»» Пульты Nec»» Пульты Nokia»» Пульты Novex»» Пульты Odeon»» Пульты Oniks»» Пульты Onlime»» Пульты Onwa»» Пульты Openbox»» Пульты Opentech»» Пульты Opticum»» Пульты Oriel»» Пульты Orion»» Пульты Panasonic»» Пульты Patriot»» Пульты Philips»» Пульты Pioneer»» Пульты Polar»» Пульты Prima»» Пульты Raduga»» Пульты Record»» Пульты Reflect»» Пульты Rolsen»» Пульты Rubin»» Пульты Sagemcom»» Пульты Samsung»»» Пульты для телевизоров Samsung»»» Пульты для домашних кинотеатров Samsung»»» Пульты для DVD Samsung»» Пульты Sansui»» Пульты Sanyo»» Пульты Saturn»» Пульты Selenga»» Пульты Sharp»» Пульты Shivaki»» Пульты Sitronics»» Пульты Skyway»» Пульты Smart»» Пульты Sokol»» Пульты Sony»» Пульты Starsat»» Пульты Start»» Пульты Supra»» Пульты TCL»» Пульты Techno»» Пульты Telefunken»» Пульты Television»» Пульты Thomson»» Пульты Topfield»» Пульты Toshiba»» Пульты Tricolor»» Пульты Trony»» Пульты United»» Пульты Vestel»» Пульты Vitek»» Пульты Vityaz»» Пульты VR»» Пульты Weston»» Пульты World Vision»» Пульты Xoro»» Пульты Авангард»» Пульты Билайн ТВ»» Пульты Дом ру»» Пульты МТС-ТВ»» Пульты НТВ+»» Пульты Ростелеком»» Пульты Садко»» Пульты Телекарта»» Пульты для ворот и шлагбаумов» Индикация и подсветка»» Лампочки для рождественских горок»» Лампы для фонарей»» Индикаторные лампы 12 V»» Индикаторные лампы 24 V»» Индикаторные неоновые лампы 220 V»» Лампы автомобильные»» Светодиоды» Разъемы и переходники для радиоэлектронной аппаратуры»» Разъемы и переходники питания АС»»» Разъемы питания AC»»» Переходники питания AC»» Разъемы и переходники питания DС»»» Разъемы питания DC штырьковые»»» Переходники питания DC»»»» Переходники для адаптеров гнездо 5.5 х 2.1 на штекер»»»» Переходники для адаптеров гнездо 5.5 х 2.5 на штекер»»»» Переходники питания нестандартные»» Разъемы питания влагозащищенные»» Разъемы автомобильные»»» Штекера и гнезда автоприкуривателя»»» Разъемы автомагнитол»»» Переходники антенные для автомагнитол»»» Разъемы питания DC автомобильные»» Разъемы MICROPHONE»» Разъемы и переходники SMA»»» Разъемы SMA»»» Разъемы RP-SMA»»» Переходники SMA»» Разъемы и переходники micro USB, mini USB, USB»»» Разъемы USB»»» Переходники USB»»» Разъемы и переходники mini USB»»»» Разъемы mini USB»»»» Переходники mini USB»»» Разъемы и переходники micro USB»»»» Разъемы micro USB»»»» Переходники micro USB»» Разъемы и переходники N»»» Разъемы N»»» Переходники N»» Разъемы и переходники UHF»»» Разъемы UHF»»» Переходники UHF»» Разъемы и переходники mini UHF»»» Разъемы mini UHF»»» Переходники mini UHF»» Разъемы и переходники BNC»»» Разъемы BNC»»» Переходники BNC»» Разъемы и переходники TNC»»» Разъемы TNC»»» Переходники TNC»» Разъемы и переходники FME»»» Разъемы FME»»» Переходники FME»» Разъемы и переходники F»»» Штекеры F»»» Переходники F»» Разъемы и переходники D-SUB»»» Разъемы D-SUB на кабель»»» Разъемы D-SUB на кабель высокой плотности»»» Разъемы D-SUB на шлейф»»» Разъемы D-SUB на плату»»» Переходники D-SUB»»» Корпуса и крепеж D-SUB»» Разъемы и переходники 2,5 мм»»» Разъемы 2,5 мм моно»»» Разъемы 2,5 мм стерео»»» Разъемы 2,5 мм TRRS, 4pin»»» Переходники 2,5 мм»» Разъемы и переходники 3,5 мм»»» Разъемы 3,5 мм моно»»» Разъемы 3,5 мм стерео»»» Разъемы 3,5 мм TRRS, 4pin»»» Переходники 3,5 мм»» Разъемы и переходники 6,3 мм»»» Разъемы 6,3 мм моно»»» Разъемы 6,3 мм стерео»»» Переходники 6,3 мм»» Разъемы и переходники HDMI»»» Разъемы HDMI»»» Переходники HDMI»»» Разъемы и переходники mini HDMI»»»» Разъемы mini HDMI»»»» Переходники mini HDMI»»» Разъемы и переходники micro HDMI»»»» Разъемы micro HDMI»»»» Переходники micro HDMI»» Разъемы и переходники DVI»» Разъемы и переходники DIN»» Разъемы и переходники mini DIN»»» Разъемы mini DIN»»» Переходники mini DIN»» Разъемы и переходники 2 pin DIN»»» Разъемы 2 pin DIN»»» Переходники 2 pin DIN»» Разъемы и терминалы BANANA»»» Разъемы BANANA»»» Терминалы BANANA»»» Клеммы BANANA»» Разъемы и переходники RCA»»» Разъемы RCA»»» Переходники RCA»» Разъемы Крокодил»» Разъемы и переходники RJ»»» Разъемы и переходники RJ10 (4p4c)»»»» Разъемы RJ10 (4p4c)»»»» Переходники RJ10 (4p4c)»»» Разъемы и переходники RJ11 (6p4c)»»»» Разъемы RJ11 (6p4c)»»»» Розетки RJ11 (6p4c)»»»» Переходники RJ11 (6p4c)»»» Разъемы и переходники RJ12 (6p6c)»»»» Разъемы RJ12 (6p6c)»»»» Переходники RJ12 (6p6c)»»» Разъемы и переходники RJ45 (8p8c)»»»» Разъемы RJ45 (8p8c)»»»» Переходники RJ45 (8p8c)»»»» Розетки RJ45 (8p8c)»» Разъемы XLR»» Разъемы и переходники IEEE»» Разъемы и переходники SCART»»» Разъемы SCART»»» Переходники SCART»» Штыри и гнезда 2,54 мм»»» BH вилки IDC на плату, 2.54 мм»»» BLS гнезда на кабель, 2.54 мм»»» DIP панели 2.54 мм»»» DIP панели цанговые, 2.54 мм»»» IDC розетки на шлейф»»» PBS, PBD гнезда на плату, 2.54 мм»»» PLS, PLD линейки штыревые, 2.54 мм»»» SIP линейки цанговые, 2.54 мм»»» Джамперы»» Клеммники»»» Клеммники винтовые х 2»»» Клеммники винтовые х 3»»» Клеммники винтовые х 12»» Панели для колонок»» Разъемы и переходники телевизионные»»» Штекеры антенные для телевизора»»» Гнезда антенные телевизионные»»» Переходники антенные телевизионные»» Разветвители ТВ сигнала» Клеммы и соединители»» Клеммы ножевые 2,8/4,8/6,3 неизолированные»» Изоляция для кабельных клемм»» Клеммы ножевые 2,8/4,8/6,3 изолированные»» Клеммы тип "О" неизолированные»» Клеммы тип "О" изолированные»» Клеммы тип "U" неизолированные»» Клеммы тип "U" изолированные»» Клеммы ножевые, винтовые на плату»» Наконечники на кабель»» Клеммы тип "b" неизолированные»» Клеммы тип "b" изолированные»» Соединители проводов» Кнопки выключатели переключатели тумблеры»» Кнопки антивандальные»»» Разъемы для антивандальных кнопок 12, 16, 19, 22, 25, 30 мм»»» Кнопки антивандальные с подсветкой»»»» Кнопки антивандальные с подсветкой без фиксации»»»» Кнопки антивандальные с подсветкой с фиксацией»»» Кнопки антивандальные без подсветки»»»» Кнопки антивандальные без подсветки без фиксации»»»» Кнопки антивандальные без подсветки c фиксациией»»» Переключатели антивандальные»» Кнопки OFF ON»»» Кнопки OFF-(ON) без фиксации»»» Кнопки OFF ON с фиксацией»» Кнопки ON OFF»» Кнопки OFF ON с подсветкой»»» Кнопки OFF-(ON) с подсветкой без фиксации»»» Кнопки OFF ON с подсветкой с фиксацией»» Кнопки ON ON на переключение с подсветкой»»» Кнопки ON-(ON) с подсветкой без фиксации»»» Кнопки ON ON с подсветкой с фиксацией»» Кнопки ON-(ON) на переключение без фиксации»» Выключатели клавишные рокерные»»» Выключатели рокерные OFF ON»»» Выключатели рокерные OFF ON с подсветкой 12V»»» Выключатели рокерные OFF ON с подсветкой 220V»» Переключатели клавишные рокерные»»» Переключатели рокерные ON OFF ON»»» Переключатели рокерные ON OFF ON с подсветкой 220V»»» Переключатели рокерные ON ON»»» Переключатели рокерные ON ON с подсветкой 220V»» Кнопки тактовые»»» Кнопки тактовые 6×6»»» Кнопки тактовые 12×12»»» Кнопки тактовые SMD на плату»» Колпачки защитные»» Микропереключатели»» Переключатели Switch»» Тумблеры»» Тумблеры с подсветкой 12V»» Выключатели с ключом» Термоусадочная трубка»» Термоусадочная трубка с клеевым слоем»» Термоусадочная трубка 2 мм»» Термоусадочная трубка 3 мм»» Термоусадочная трубка 4 мм»» Термоусадочная трубка 5 мм»» Термоусадочная трубка 6 мм»» Термоусадочная трубка 8 мм»» Термоусадочная трубка 10 мм»» Термоусадочная трубка 12 мм»» Термоусадочная трубка 16 мм»» Термоусадочная трубка 20 мм»» Термоусадочная трубка 25 мм»» Термоусадочная трубка 30 мм»» Термоусадочная трубка 40 мм»» Термоусадочная трубка 50 мм»» Термоусадочная трубка 80 мм»» Термоусадочная трубка 90 мм»» Термоусадочная трубка 100 мм»» Термоусадочная трубка 120 мм» Шнуры и кабели соединительные для бытовой электроники»» Кабели и шнуры питания 220V»» Кабель электрический»» Кабель плоский, ленточные шлейфы»» Кабель Патч-корд»» Кабель RCA RCA»» Кабель mini Din – RCA»» Кабель jack 3.5мм – RCA»» Кабель TRRS (jack) 3,5 мм – USB-AM»» Кабель TRRS (jack) 3,5 мм – mini USB-BM»» Кабель Jack 3.5мм»»» Кабель plug 3.5мм – jack 3.5мм»»» Кабель AUX»» Кабель Jack 6.3мм»» Кабель USB»»» Кабель USB папа-мама (USB AM – USB AF)»»» Кабель USB папа-папа (USB AM – USB AM)»»» Кабель USB для принтера (USB AM – USB BM)»»» Кабель USB-AM – TRRS(jack) 3,5 мм»»» Кабель mini USB-BM – TRRS (jack) 3,5 мм»»» Кабель USB A – IEEE 1394 Fire Wire»»» Кабель mini USB»»» Кабель micro USB»»» MHL адаптер для смартфонов micro USB – HDMI»»» Bluetooth адаптер для компьютера»»» Кабель OTG для планшетов и смартфонов»»» Кабель питания USB – DC 5V»» Аксессуары для iPhone, iPad, iPod»» Кабель VGA – VGA»» Кабель VGA – RCA»» Кабель VGA-HDMI»» Кабель HDMI-HDMI»» Кабель HDMI – mini HDMI»» Кабель HDMI-DVI»» Кабель HDMI – RCA»» Кабель DVI – DVI»» Кабель акустический»» Кабель сигнальный многожильный»» Кабель антенный»» Кабель Scart – RCA»» Кабель Scart – Scart»» Кабель IEEE 1394»» Кабель оптический»» Кабель SATA интерфейсный»» Кабель питания Molex – Power Sata»» Кабель mini Din – mini Din»» Шнуры ВЧ – 50 Ом»» Шнуры ВЧ – 75 Ом»» Шнуры телефонные» Инструменты для пайки и обжима проводов»» Паяльники»» Пасты смазки и флюсы для ремонта электроники»» Аксессуары для пайки»» Инструмент для обжима» Установочные изделия»» Держатели батареек и аккумуляторов»» Держатели светодиодов»» Держатели плоских предохранителей»» Держатели предохранителей 5 х 20 мм»» Держатели предохранителей 6 х 30 мм»» Кабельные вводы» Стяжка и изоляция»» Стяжка кабеля»» Клейкая лента, изолента»» Скотч» Вентиляторы»» Вентиляторы AC»» Вентиляторы DC»»» Вентиляторы DC 12V»»» Вентиляторы DC 24V»» Решетки для вентиляторов» Предохранители»» Предохранители стеклянные 3.6 х 10 мм с выводами»» Предохранители стеклянные 5 х 20 мм»» Предохранители стеклянные 6 х 30 мм»» Предохранители автомобильные»» Предохранители автоматические» Измерительные приборы»» Мультиметры»» Аксессуары для мультиметров»» Измерители физических параметров» Динамики, зуммеры, микрофоны»» Динамики и громкоговорители»» Зуммеры»» Микрофоны электретные» Клея» Солнечные панели»» Солнечные модули экстра-класса DELTA серии BST»» Солнечные модули стандарт-класса DELTA серии SM» Кронштейны для бытовой техники»» Кронштейны для ТВ»»» Кронштейны фиксированные»»» Кронштейны наклонные»»» Кронштейны наклонно-поворотные»»» Кронштейны потолочные»» Кронштейны потолочные для проекторов»» Кронштейны для СВЧ»» Полки для видеоаппаратуры настенные»» Полки для бытовой техники на кухне» Аксессуары для пылесосов»» Пылесборники бумажные»» Пылесборники синтетические»» Пылесборники микроволокно 5 слоёв (HOLTZ) Германия»» Пылесборники многоразовые текстиль»» HEPA-фильтры для пылесосов»» Моторные фильтры для пылесосов»» Насадки для пылесосов универсальные»» Турбощетки для пылесосов» Экшн-камеры»» Экшн-камеры ThiEYE»» Экшн-камеры ХRide» Источники бесперебойного питания» Носители информации»» Карты флэш-памяти»» Флешки USB»»» Флешки USB 4Gb»»» Флешки USB 8Gb»»» Флешки USB 16Gb»»» Флешки USB 32Gb»»» Флешки USB 64Gb»»» Флешки USB 128Gb»»» Флешки USB 256Gb»» Диски оптические»» Фотопленка» Запчасти для микроволновых печей» Аксессуары для мясорубок» Товары для автомобиля» Антивирусы Электротовары» Электроустановочные изделия»» Розетки электрические»» Выключатели электрические»» Регуляторы света и диммеры»» Вилки электрические»» Звонки электрические»» Патроны электрические»» Колодки розеточные»» Датчики движения и освещенности» Кабели силовые и слаботочные»» Информационный кабель»» Кабель для видеонаблюдения с питанием»» Кабель сечением менее 4 квадратов»» Кабель сечением более 4 квадратов» Защита и управление электропитания»» Стабилизаторы напряжения»» Сетевые фильтры для бытовой техники»» Таймеры и датчики включения-отключения электропитания» Сетевые переходники, тройники, удлинители»» Удлинители электрические 220В»» Тройники электрические»» Электрокипятильники Освещение» Освещение LED»» Светодиодные лампы»» Светодиодные ленты и комплектующие»» Аксессуары для светодиодных лент»» Светодиодные прожекторы»» Светодиодные светильники»» Светодиодные панели»» Светодиодные фонари»» Светодиодные гирлянды» Лампы накаливания» Лампы люминесцентные» Стартёры для люминесцентных ламп» Трансформаторы для галогенных ламп 12 Вольт» Галогеновые лампы»» Галогеновые лампы 12 Вольт»» Галогеновые лампы 220 Вольт Радиотехника» Диктофоны профессиональные» Радиоточки и трехпрограммники»» Абонентские громкоговорители»» Трехпрограммные приемники»» Радиорозетки» Радиоприёмники Российского производства»» СИГНАЛ»» ЛИРА»» GLOBUS» Радиоприемники»» ETON»» GRUNDIG»» TECSUN»» SANGEAN»» PerfectPro»» PANASONIC»» PERFEO»» SONY»» DEGEN»» ETON American Red Cross»» VITEK»» Professional КВ radio»» ATLANFA» Интернет радиоприемники»» Интернет радиоприемники SANGEAN»» Интернет радиоприемники PerfectPro» Рации»» Рации Motorola»» Рации Icom»» Рации Yaesu» Радиостанции»» Клипсы»» Преобразователи 24/12»» Программаторы»» Гарнитуры»» Блок питания»» Автомобильные антенны»» Антенны»» Си-Би радиостанции» Приставки для цифрового телевидения»» Приставки для цифрового телевидения DVB-T2»» Автомобильные DVB-T2 тюнеры»» Антенны DVB-T2» Антенны КВ, TV, Радиолюбительские, DVB-T2»» Антенны КВ радиолюбительские MW/FM»» Антенны телевизионные»» Антенны для цифрового ТВ» Аудиотехника GSM системы» Усилители сигнала сотовой связи» Системы охранной сигнализации»» GSM системы охраны и сигнализации»» Датчики охранной сигнализации»» Аксессуары охранной сигнализации» Комплекты усиления сотовой связи» Репитеры GSM» GSM антенны» GSM системы управления» Смартфоны, мобильные телефоны»» Мобильные телефоны»»» Мобильные телефоны Maxvi Роботы-пылесосы Panda Игровые приставки и аксессуары» Игровые приставки»» Игровые приставки New Game»» Игровые приставки SEGA»» Игровые приставки Sony PlayStation»» Игровые приставки XBOX 360»» Игровые приставки портативные»» Игровые приставки планшеты» Планшетные компьютеры» Игровые аксессуары»» Игровые джойстики New Game»» Игровые джойстики SEGA»» Игровые джойстики PS»» Игровые джойстики Xbox 360»» Игровые джойстики PC»» Адаптеры Sony Pro Duo-micro SD»» Игровые картриджи для New Game»» Игровые картриджи для SEGA»» Аксессуары для приставок New Game»» Аксессуары для приставок SEGA»» Аксессуары для приставок Sony PlayStation»» Аксессуары для приставок Xbox 360»» Игровые аксессуары для компьютера»» Диски CD-R, CD-RW, DVD-R, DVD-RW»» Игровые диски»»» Игровые диски для Xbox 360»» Ремонт игровых приставок Бытовая техника» Товары для красоты и здоровья»» Массажные кресла»» Домашний фитнес»» Электропростыни и электроодеяла» Техника для дома»» Вентиляторы бытовые»» Проводные телефоны для дома и офиса»» Факсы на термобумаге»» Барометры» Техника для кухни»» Зажигалки для газовых плит»» Термопоты»» Ножеточки электрические»» Наборы ножей»» Весы кухонные»» Измельчители»» Пароварки»» Кофемолки»» Термосы»»» Термосы универсальные для еды и напитков»»» Термосы с узким горлом»»» Термосы с широким горлом»»» Термосы со стеклянной колбой»»» Термокружки»»» Бутылки и фляжки спортивные»» Овощерезки электрические»» Посуда»»» Кастрюли из нержавеющей стали»»» Сковороды»»» Кухонные аксессуары» Техника для красоты и здоровья»» Фены для волос»» Наборы для укладки волос»» Электробритвы»» Массажеры электрические
Производитель:
ВсеA123 SYSTEMSACERAIOAIRSONICAIWAAKAIAKIRAALCATELALINCOANSMANNAORAPOLLO JOLLYARBACOMASDASUSATLANFAATLANTAAUTOAVESTBBKBEKOBELEZZABIMATEKBIOSTALBORKBOSCHBOULLEBRAUNBRAVISCABLETECHCAMELIONCASIOCHANGHONGCHUNGHOPCISCOCOBYCOMMRADIOCONTINENTD-COLORDAEWOODAYREXDEGENDEKOKDELTA BATTERYDELTA SYSTEMSDEXPDIAMOND ANTENNA CORPORATIONDISTARDNSDURACELLDVTechECOLAEcoSapiensELECTROLUXELECTRONELENBERGENERGIZERENERGYENERGY TECHNOLOGYEQUATIONERISSONETONEVEREADYEXEQEXPLAYFILTEROFINN-LUMORFLEXFLYFOCUSrayFOSTONFUNAIFUSIONGALAXYGARINGAUSSGENERAL ELECTRICGENERAL SATELLITEGESSGLOBOGLOBUSGOLDEN INTERSTARGOLDSTARGPGRAHNGRUNDIGHAIERHAMAHELIXHILPHITACHIHOLDERHOLTZHOMECASTHORIZONTHTCHUMAXHYUNDAIICOMIQUIRITIZUMIJVCKAONKINGSTONKIPOKODAKL-PROLAMARKLEEFLEMANSOLENTELLEXOLGLINEABLELOEWELUMAXMAKELMARANTZMASONMASTECHMASTER PROFESSIONALMAXELLMAXVIMEDIAWAVEMETALTEXMFJMINAMOTOMIREXMITSUBISHIMOMENTMOTOROLAMOULINEXMUSTEKMYSTERYNASHNAVIGATORNECNEOLUXNET’n’JOYNOKIANOVEXODEONOKLICKOLYMPUSOnamanoONIKSONLIMEONWAOPENBOXOPENTECHOPTICUMOPTIMUSORIELORIONPANASONICPANDAPATRIOTPERFECTPerfectProPERFEOPGP AIOPHILIPSPILAPIONEERPLEOMAXPOLARPOWER CUBEPRIMAPRO LEGENDPROLOGYPROVOLTZQUMORADUGARAYOVACRECORDRED ENERGYREFLECTREGENTREGENT INOXRENATARestArtREVOLTERRNetROBITONROLSENROWENTARUBINSAFTSAGEMCOMSAKURASAMSUNGSANGEANSANSUISANYOSATURNSCARLETTSECURITY FORCESEGASELENGASHARPSHIVAKISIEMENSSILICON POWERSIMBA’SSITRONICSSKYWAYSMAKFESTSMARTSMARTBUYSOKOLSONYSOWARSTAR TRADINGSTARSATSTARTSTRIIVSUPRATALLERTCLTDM ELECTRICTECHNOTECSUNTEFALTELEFUNKENTELEVISIONTES – LAMPTEXETThiEYETHOMSONTIEBERTOKERTonus ElastTOPFIELDTOSHIBATRANSCENDTRICOLORTRONYULTRAFLASHUNI-TRENDUNIELUNITEDVARTAVERBATIMVERTEXVESTELVICONTEVITEKVITESSEVITYAZVITZROCELLVOLTZVRWInnerWINRADIOWOLKINZXOROXRIDEYAESUYGYYUASAZEIDANZELMERАВАНГАРДАГИДЕЛЬБИЛАЙН ТВВОСТОКДОБРЫНЯДОМ РУИПРоИСКРАКОСМОСЛИРАМАЯКМИКМАМТСМТС-ТВНЕЙВАНТВ+ОБЛИКООО "Новая игра" (New Game):ОСТРОСИНКАРОССИЯРОСТЕЛЕКОМСИГНАЛСОНАРСТАРТТайваньТЕЛЕКАРТАТЕЛЕМЕТРИКАФОТОНХRIDEХАРЬКОВЭКОНОМКАЭРА
Новинка:
Всенетда
Спецпредложение:
Всенетда
Результатов на странице:
5203550658095
Интерфейс RS232. Распайка, распиновка, описание.
Интерфейс RS232. Распайка, распиновка, описание.Программа КИП и А
Александр Брацюк, Киев.
Предыстория
RS232 – стандарт асинхронного интерфейса (последовательный порт), являлся в свое время наиболее популярным интерфейсом для цифровых устройств различного назначения. В первых компьютерах его физическое присутствие было обязательным. Даже в настоящее время операционная система Windows способна эмулировать некоторое количество виртуальных COM, не имея их физических реализаций. Некоторые наверное помнят компьютерные мыши, принтеры, сканеры и другие периферийные устройства, подключаемые к компьютеру посредством этого порта.
Сейчас ситуация изменилась, компьютерная периферия подключается к ПК при помощи более быстрых USB портов. Но в устройствах КИП и А, RS232 по праву занимает главенствующее положение, редко можно увидеть цифровой прибор, настраиваемый компьютером без этого интерфейса. Довольно часто RS232 порт служит переходным звеном к RS485 интерфейсу, подключаемому посредством миниатюрного переходника.
Информация по RS232 передается в дуплексном режиме
- Логический «0» – положительное напряжение от +5 до +15 В
- Логическая «1» – отрицательное напряжение от -5 до -15 В
В силу конструктивных особенностей, длина линии связи небольшая, обычно не более 10 метров.
Первоначально разъем RS232 интерфейса проектировался как 25-и контактный. В этом DB25 разъеме предусматривался и вторичный RS232 последовательный канал. Но на практике, реализовался только один канал. Компьютеры, в которых были представлены оба канала были очень редки, например Sun SparcStation 10/20 и Dec Alpha Multia. Также на некоторых модемах присутствовал вторичный канал, он сигнализировал статус модема, в то время когда первичный был занят передачей данных. В наше время, более прижилась 9-и контактная DB9 версия RS232.
Распиновка разъема RS232
9-и контактная (DB9) версия RS232
25-и контактная (DB25) версия RS232
На схеме 25-и контактного разъема RS232 черным цветом отмечены выводы, общие для обоих типов разъемов. На рисунке и таблице ниже показана распайка переходника с 25-контактного разъема на 9-и контактный.
Переходной кабель с 25 pin RS232 на 9 pin
| DB9 | DB25 | Назначение |
| 1 | 8 | Data carrier detect |
| 2 | 3 | Receive data |
| 3 | 2 | Transmit data |
| 4 | 20 | Data terminal ready |
| 5 | 7 | Signal ground |
| 6 | 6 | Data set ready |
| 7 | 4 | Request to send |
| 8 | 5 | Clear to send |
| 9 | 22 | Ring indicator |
Заглушка для RS232
Ниже представлена распайка разъемов RS232 для тестирования компьютерного последовательного порта. Линии данных и квитирования соединены. В этом случае, посылаемые данные немедленно возвращаются назад и анализируются стандартным программным обеспечением проверки последовательного порта.
| DB9 | DB25 | Назначение |
| 1 + 4 + 6 | 6 + 8 + 20 | DTR -> CD + DSR |
| 2 + 3 | 2 + 3 | Tx -> Rx |
| 7 + 8 | 4 + 5 | RTS -> CTS |
Нуль-модемные кабеля для RS232
Простейшим способом соединить между собой два компьютера является использование нуль-модемного кабеля RS232. Для простого решения достаточно трехпроводной схемы RS232, где один провод является сигнальной землей, второй – приемником, третий – передатчиком. Но в зависимости от типа программного обеспечения, может потребоваться какой-то вид квитирования. Ниже представлены наиболее популярные типы нуль-модемных кабелей для RS232.
Простой нуль-модемный кабель без квитирования
Эта простейшая распайка кабеля не позволяет осуществить контроль приема-передачи данных на «железном уровне», но на программном уровне контроль возможен с помощью анализа XOFF и XON символов. Далеко не все программы способны работать с таким кабелем. Это скорее теоретическая концепция. Существуют также конструкции кабелей с симуляцией квитирования на «заглушке» и частичным квитированием без возможности контроль приема-передачи данных на «железном уровне». Ниже представлена распайка кабеля RS232 с полным квитированием, рекомендованная Microsoft.
Нуль-модемный кабель RS232 с полным квитированием
Здесь используются семь жил, и эта распайка RS232 стала по существу стандартной.
Как установить 3-контактный разъем для пайки Mini DIN
Internet Explorer скоро перестанет поддерживаться на этом сайте. Пожалуйста, обновите браузер, чтобы продолжить использование нашего сайта.
Добро пожаловать в компанию Show Me Cables. Сегодня мы рассмотрим часто используемые и часто сбивающие с толку разъемы DIN. Это 3-контактный разъем под пайку Mini DIN.Для установки вам потребуются следующие предметы: кабель низкого напряжения, приспособления для зачистки проводов, припой и паяльник, а также разъем DIN. Начните с того, что наденьте пластиковый ботинок поверх куртки. Измерьте, насколько далеко вам нужно будет снять куртку, прижав кабель к основанию разъема. Затем снимите оболочку кабеля с помощью приспособлений для зачистки проводов. В этом примере мы используем кабель Cat5e. Вам также нужно будет зачистить отдельные жилы. При необходимости обрежьте все дополнительные проводники.Теперь самое сложное. Пайка. Если вы новичок в пайке, рекомендуется найти более опытного специалиста для достижения наилучших результатов. На разъеме есть 3 точки пайки, соответствующие контактам на передней панели разъема. Имейте в виду, что стандартная проводка для разъемов DIN не предусмотрена, и схема подключения может сильно различаться в зависимости от устройства и приложения. Изучите любую имеющуюся у вас информацию о проводке, чтобы определить, какие проводники следует подключить к каждому контакту.После того, как вы припаяли необходимые точки на разъеме, поместите металлическую оболочку вокруг контактов. Затем прикрепите пластиковую оболочку и сдвиньте багажник вверх. Поздравляем, вы успешно установили 3-контактный паяный разъем Mini DIN. Если вам нужны все кабели и разъемы, выберите «Показать кабели».
| Описание | Графическое представление | |
|---|---|---|
Усилитель. Состоит из одного транзистора и одного
резистор. Транзистор имеет три контакта. Коллектор (отмечен C) должен
быть подключенным к проводу, идущему от конца кабеля Commodore. База
(отмечен буквой B) должен быть подключен к проводу, идущему от конца ПК.
кабель через резистор.Излучатель (обозначен буквой E) должен быть заземлен. | | |
Диод. Их катодный конец отмечен маленькой полоса, которая соответствует направлению «стрелки», изображающей диод на принципиальной схеме указывает на (на этом рисунке справа). В целом В таблицах в правом столбце показан штифт, на который должен указывать катод. | | |
Ворота Exclusive-OR. Их мощность соответствует направление «стрелка», представляющая логический элемент исключающее ИЛИ в схеме диаграмма, указывает на (на этом рисунке справа). | | |
Инвертор. Их мощность соответствует направление «стрелка», обозначающая инвертор на принципиальной схеме, указывает на (на этом рисунке справа). | | |
Резистор. | | |
| Описание | Графическое представление | |
Штекер DIN, 6-полюсный. На схеме отображается как если смотреть с тыльной стороны, то со стороны пайки. На некоторых штекерах DIN штыри отмечены маленькими цифрами. | | |
Порт DIN, 6-контактный. На схеме отображается как если смотреть с тыльной стороны диска Commodore или адаптера. | | |
Штекер DIN, 8-конт. На схеме отображается как
если смотреть с тыльной стороны, то со стороны пайки.На некоторых штекерах DIN штыри
отмечены маленькими цифрами. | | |
Игровой штекер. Отображается на схемах в виде с тыльной стороны – припаянная. На некоторых игровых разъемах контакты отмечены с небольшими номерами. | | |
Игровой порт. Отображается на схемах в виде с тыльной стороны – припаянная. На некоторых игровых портах контакты отмечены с небольшими номерами. | | |
Штекер Mini-DIN, 7-пол. Отображается на схеме если смотреть с тыльной стороны, то со стороны пайки. На некоторых разъемах mini-DIN булавки отмечены маленькими цифрами. | | |
Параллельный разъем. На схемах отображается как если смотреть с тыльной стороны, то со стороны пайки. На некоторых параллельных штекерах контакты отмечены маленькими цифрами. | | |
Штекер RCA. Доступен в нескольких цветах, чтобы помочь с поиском подходящих заглушек и портов. | | |
Порт RCA. Доступен в нескольких цветах, чтобы помочь с поиском подходящих заглушек и портов. | | |
Штекер S-Video (штекер Mini-DIN, 4-контактный).Отображается на схемах вид с обратной стороны, со стороны пайки. На каком-то S-Video заглушки, штыри обозначены маленькими цифрами. | | |
USB-штекер. Отображается на схемах в виде с тыльной стороны – припаянная. | | |
Заглушка порта пользователя. На схемах отображается как если смотреть с тыльной стороны, то со стороны пайки. На штекерах некоторых пользовательских портов контакты помечены маленькими цифрами от 1 до 12; есть буква “B” на левом конце верхнего ряда, который соответствует контактам 1-12, и букву «А» слева конец нижнего ряда, который соответствует контактам A-N. | | |
Край пользовательского порта. На схемах отображается как если смотреть с тыльной стороны машины Commodore или адаптера. | | |
XA1541 порт мини-адаптера. 5-контактный край сзади мини-адаптера XA1541. Порт отображается на схемах в том виде, в котором он просматривается. с задней стороны адаптера. | | |
| Описание | Графическое представление | |
Чип периферии CIA. Имеет типовой номер 6526, На нем напечатано 8520 или 8521. Он отображается на диаграммах, если смотреть с выше. Небольшой полукруглый вырез помогает найти правильный ориентация. | | |
Эксклюзив-ИЛИ IC. ИМС типа 74ЛС86. Отображается если смотреть сверху. Небольшой полукруглый вырез поможет вам найти правильная ориентация. Контакт 7 – GND, контакт 14 – + 5В, остальные контакты – в триплеты: контакты 1-2, 4-5, 9-10 и 12-13 – это входы, а контакты 3, 6, 8 и 11 соответствующие выходы. | | |
Инвертор IC. IC типа 7406. Отображается как вид сверху. Небольшой полукруглый вырез поможет вам найти правильная ориентация. Контакт 7 – GND, контакт 14 – + 5В, остальные контакты попарно: контакты 1, 3, 5, 9, 11 и 13 – это входы, а контакты 2, 4, 6, 8, 10 и 12 – соответствующие выходы. | | |
Чип периферии VIA # 1. Имеет типовой номер 6522 напечатан на нем, и ни один из его контактов 3-9 не подключен к какой-либо другой микросхеме.это отображается на схемах, если смотреть сверху. Небольшой полукруглый крой поможет вам найти правильную ориентацию. | | |
The Cable Bible – Pinouts
The Cable Bible – РаспиновкиЕсли не указано иное, предоставлены изображения распиновки и информация с сайта Pinouts.ru – каждый тип разъема ссылается на соответствующую страницу Pinouts.ru
BNC
Изображение предоставлено Thor Labs
Сбалансированный моно
| 1 | в фазе / горячий |
| 2 | Не в фазе / Холодный |
| 3 | Земля |
Несбалансированное стерео
| 1 | Сигнал (левый канал) |
| 2 | Сигнал (правый канал) |
| 3 | Земля |
Сбалансированный звук
| 1 | Земля |
| 2 | в фазе / горячий |
| 3 | Не в фазе / Холодный |
AES / EBU
| 1 | Земля |
| 2 | Данные (канал 1) |
| 3 | Данные (канал 2) |
S-Video
| 1 | Земля (Y) |
| 2 | Земля (C) |
| 3 | Яркость (Y) |
| 4 | Цветность (C) |
Apple Desktop Bus
| 1 | ADB двунаправленные данные |
| 2 | Выключатель питания |
| 3 | Питание + 5В |
| 4 | Земля |
| 1 | Вход сигнала (левый канал) |
| 2 | Земля |
| 3 | Выходной сигнал (левый канал) |
| 4 | Вход сигнала (правый канал) |
| 5 | Выходной сигнал (правый канал) |
PS / 2
| 1 | Ключевые данные (клавиатура), данные кнопок / положения (мышь) |
| 2 | не подключен |
| 3 | Земля |
| 4 | Питание, + 5В |
| 5 | Часы |
| 6 | не подключен |
Изображение предоставлено captain18 в LiveJournal
| 1 | Земля |
| 2 | Передача + (данные) |
| 3 | Передача- (данные) |
| 4 | Земля |
| 5 | Прием + (данные) |
| 6 | Прием- (данные) |
| 7 | Земля |
Изображение предоставлено Lab Guy’s World
| 1 | Аудиовыход |
| 2 | Видеовыход |
| 3 | Видео в |
| 4 | Видео в |
| 5 | Аудиовыход |
| 6 | Видеовыход |
| 7 | Аудиовход |
| 8 | Аудиовход |
Яблоко RS-422
| 1 | Выходное рукопожатие |
| 2 | Входное квитирование или внешние часы |
| 3 | Передача- (данные) |
| 4 | Земля |
| 5 | Прием данных- (данные) |
| 6 | Передача данных + (данные) |
| 7 | Вход общего назначения |
| 8 | Прием данных- (данные) |
RS-232
| 1 | Обнаружение несущей |
| 2 | Получение данных |
| 3 | Передача данных |
| 4 | Терминал данных готов |
| 5 | Земля |
| 6 | Набор данных готов |
| 7 | Запрос на отправку |
| 8 | Отменить отправку |
| 9 | Индикатор звонка |
9-контактный протокол Sony RS-422 VTR
| 1 | Рама шлифованная |
| 2 | Передать A |
| 3 | Прием B |
| 4 | Прием общий |
| 5 | запасной / наземный |
| 6 | Общая передача |
| 7 | Передача B |
| 8 | Получите |
| 9 | Рама шлифованная |
| 1 | Земля | Земля |
| 2 | Вертикальная синхронизация | не используется |
| 3 | Горизонтальная синхронизация | не используется |
| 4 | Красный возврат | Земля |
| 5 | Красный видео | Цветность S-Video (C) |
| 6 | Зеленая отдача | Земля |
| 7 | Зеленое видео | Яркость S-Video (Y) |
| 8 | Питание + 5В | Питание + 5В |
| 9 | Синий видео | Композитное видео |
| 10 | Данные DDC | Данные DDC |
| 11 | Часы DDC | Часы DDC |
| 12 | Земля | |
| 13 | Обнаружение кабеля | Обнаружение кабеля |
| 14 | Синий возврат | Земля |
VGA
| 1 | Красный видео |
| 2 | Зеленое видео |
| 3 | Синий видео |
| 4 | зарезервировано |
| 5 | Земля |
| 6 | Красная земля |
| 7 | Зеленая земля |
| 8 | Синяя земля |
| 9 | Ключ (без вывода) / Опционально выходная мощность +5 В |
| 10 | Синхронизация земли |
| 11 | Бит 0 идентификатора монитора (опционально) |
| 12 | Двунаправленные данные I2C |
| 13 | Горизонтальная синхронизация |
| 14 | Вертикальная синхронизация |
| 15 | Часы данных I2C |
Широкое разнообразие распиновок в зависимости от конкретного рассматриваемого периферийного устройства.Смотрите варианты на pinouts.ru.
USB 2.0
| 1 | Питание + 5В | Питание + 5В | Питание + 5В |
| 2 | Данные – | Данные – | Данные – |
| 3 | Данные + | Данные + | Данные + |
| 4 | Земля | Заземление / Индикатор подключенного устройства / не подключен | Индикатор заземления / прикрепленного устройства / заземление |
| 5 | Земля | Земля |
USB 3.0
| 1 | Питание + 5В | Питание + 5В | Питание + 5В | Питание + 5В |
| 2 | Данные – (2,0 скорости) | Данные – (2,0 скорости) | Данные – (2,0 скорости) | Данные – (2,0 скорости) |
| 3 | Data + (скорость 2.0) | Data + (скорость 2.0) | Data + (скорость 2.0) | Данные + (2.0 скорость) |
| 4 | Земля (мощность) | Земля (мощность) | Земля (мощность) | Строка конфигурации идентификатора |
| 5 | RX- (сверхскоростной приемник) | TX- | TX- | Земля |
| 6 | RX + (сверхскоростной приемник) | TX + | TX + | TX- |
| 7 | Земля (сигнал) | Земля (сигнал) | Земля (сигнал) | TX + |
| 8 | TX- (сверхскоростной передатчик) | RX- | RX- | Земля |
| 9 | TX + (сверхскоростной передатчик) | RX + | RX + | RX- |
| 10 | Питание от устройства | RX + | ||
| 11 | Заземление для питания от устройства |
USB 3.1
| A1 | Земля |
| A2 | TX1 + (сверхскоростной передатчик) |
| A3 | TX1- (сверхскоростной передатчик) |
| A4 | Мощность |
| A5 | CC1 (информация о конфигурации ориентации) |
| A6 | Data + (скорость 2.0) |
| A7 | Данные- (2,0 скорости) |
| A8 | Вторичная шина 1 |
| A9 | Мощность |
| A10 | RX2- (сверхскоростной ресивер) |
| A11 | RX2 + (сверхскоростной ресивер) |
| A12 | Земля |
| B1 | Земля |
| B2 | TX2 + (сверхскоростной передатчик) |
| B3 | TX2- (сверхскоростной передатчик) |
| B4 | Мощность |
| B5 | CC2 (информация о конфигурации ориентации) |
| B6 | Data + (2.0 скорость) |
| B7 | Данные- (2,0 скорости) |
| B8 | Шина вторичная 2 |
| B9 | мощность |
| B10 | RX1- (сверхскоростной приемник) |
| B11 | RX1 + (сверхскоростной приемник) |
| B12 | Земля |
4-контактный
| 1 | Витая пара B- (данные) |
| 2 | Витая пара B + (данные) |
| 3 | Витая пара A- (данные) |
| 4 | Витая пара A + (данные) |
6-контактный
| 1 | Мощность |
| 2 | Земля |
| 3 | Витая пара B- (данные) |
| 4 | Витая пара B + (данные) |
| 5 | Витая пара A- (данные) |
| 6 | Витая пара A + (данные) |
9-контактный
| 1 | Витая пара B- (данные) |
| 2 | Витая пара B + (данные) |
| 3 | Витая пара A- (данные) |
| 4 | Витая пара A + (данные) |
| 5 | Щит |
| 6 | Земля |
| 7 | не используется |
| 8 | Мощность |
| 9 | B щит |
| 1 | Данные 2+ |
| 2 | Данные 2- |
| 3 | Данные 1 + |
| 4 | Данные 1 – |
| 5 | Данные 0 + |
| 6 | Данные 0 – |
| 7 | Часы + |
| 8 | Часы – |
| 9, 10, 11, 12, 13, 14, 15, 16 | Земля цифрового сигнала |
| 17 | Питание + 5В |
| 18 | Данные DCC |
| 19 | не используется |
| 20 | Аналоговый синий |
| 22 | Аналоговый зеленый |
| 21, 23 | не используется |
| 24 | Аналоговый красный |
| 25 | Обнаружить |
| 26 | Часы DCC |
| 27 | не используется |
| 28, 30, 32 | Земля цифрового сигнала |
| 29 | Аналоговая горизонтальная синхронизация |
| 31 | Аналоговая вертикальная синхронизация |
| 1 | Данные 2- |
| 2 | Данные 2+ |
| 3 | Данные 2/4 щит |
| 4 | Данные 4- |
| 5 | Данные 4+ |
| 6 | Часы DDC |
| 7 | Данные DDC |
| 8 | Аналоговая вертикальная синхронизация |
| 9 | Данные 1- |
| 10 | Данные 1+ |
| 11 | Данные 1/3 щит |
| 12 | Данные 3- |
| 13 | Данные 3+ |
| 14 | Питание + 5В |
| 15 | Земля |
| 16 | Обнаружить |
| 17 | Данные 0- |
| 18 | Данные 0+ |
| 19 | Данные 0/5 щит |
| 20 | Данные 5- |
| 21 | Данные 5+ |
| 22 | Часовой щит |
| 23 | Часы + |
| 24 | Часы – |
| C1 | Аналоговый красный |
| C2 | Аналоговый зеленый |
| C3 | Аналоговый синий |
| C4 | Аналоговая горизонтальная синхронизация |
| C5 | Аналоговое заземление |
| 1 | Main Lane 0+ (данные) | Земля |
| 2 | Земля | Обнаружить |
| 3 | Main Lane 0- (данные) | Главный переулок 0- (данные) |
| 4 | Main Lane 1+ (данные) | Земля |
| 5 | Земля | Main Lane 0+ (данные) |
| 6 | Переулок 1- (данные) | Земля |
| 7 | Main Lane 2+ (данные) | Земля |
| 8 | Земля | Земля |
| 9 | Мейн-лейн 2- (данные) | Main Lane 1+ (данные) |
| 10 | Main Lane 3+ (данные) | Main Lane 3+ (данные) |
| 11 | Земля | Переулок 1- (данные) |
| 12 | Мэйнэйн 3- (данные) | Мейн-лейн 3- (данные) |
| 13 | Земля | Земля |
| 14 | Земля | Земля |
| 15 | Дополнительный канал + | Main Lane 2+ (данные) |
| 16 | Земля | Дополнительный канал + |
| 17 | Вспомогательный канал – | Мейн-лейн 2- (данные) |
| 18 | Обнаружить | Вспомогательный канал – |
| 19 | Возврат энергии | Земля |
| 20 | Мощность | Мощность |
| 1 | Данные2 + | Data2 щит | обнаружить |
| 2 | Data2 щит | Данные2 + | не подключен |
| 3 | Данные2 – | Данные2 – | Данные2 + |
| 4 | Данные1 + | Data1 щит | Data2 щит |
| 5 | Data1 щит | Данные1 + | Данные2 – |
| 6 | Данные1 – | Данные1 – | Данные1 + |
| 7 | Данные0 + | Data0 щит | Data1 щит |
| 8 | Data0 щит | Данные0 + | Данные1 – |
| 9 | Данные0 – | Данные0 – | Данные0 + |
| 10 | Часы + | Часовой щит | Data0 щит |
| 11 | Часовой щит | Часы + | Данные0 – |
| 12 | Часы – | Часы – | Часы + |
| 13 | контроль | DDC земля | Часовой щит |
| 14 | не подключен | контроль | Часы – |
| 15 | Часы DDC | Часы DDC | контроль |
| 16 | Данные DDC | Данные DDC | DDC земля |
| 17 | DDC земля | HEC + / не подключен | Часы DDC |
| 18 | Питание + 5В | Питание + 5В | Данные DDC |
| 19 | обнаружить | HEC- / не подключен | Питание + 5В |
| 1 | Аудиовыход правый |
| 2 | Правый аудиовход |
| 3 | Аудиовыход левый (+ моно) |
| 4 | Заземление аудиосистемы |
| 5 | RGB Синяя земля |
| 6 | Левый аудиовход (+ моно) |
| 7 | RGB Синий в |
| 8 | Переключатель управления (Аудио / RGB) |
| 9 | RGB Зеленая земля |
| 10 | Тактовый импульс |
| 11 | RGB Зеленый в |
| 12 | Выход данных |
| 13 | RGB Красная земля |
| 14 | Земля данных |
| 15 | Вход красного RGB / Цветность S-Video (C) |
| 16 | Сигнал гашения |
| 17 | Заземление композитного видео или заземление яркости S-Video |
| 18 | Земля сигнала гашения |
| 19 | Композитный видеовыход |
| 20 | Композитный видеовход / S-Video Luma / RGB Sync |
| 21 | Земля / щит (шасси) |
Параллельный SCSI
| 1 | Запрос |
| 2 | Сообщение |
| 3 | Ввод / вывод |
| 4 | Сброс |
| 5 | Подтвердить |
| 6 | Занят |
| 7 | не используется |
| 8 | Шина данных 0 |
| 9 | не используется |
| 10 | Шина данных 3 |
| 11 | Шина данных 5 |
| 12 | Шина данных 6 |
| 13 | Шина данных 7 |
| 14 | не используется |
| 15 | Контроль |
| 16 | не используется |
| 17 | Внимание |
| 18 | не используется |
| 19 | Выбрать |
| 20 | Четность данных |
| 21 | Шина данных 1 |
| 22 | Шина данных 2 |
| 23 | Шина данных 4 |
| 24 | не используется |
| 25 | Мощность прекращения |
Параллельный порт / порт принтера
| 1 | Строб |
| 2 | Бит данных 0 |
| 3 | Бит данных 1 |
| 4 | Бит данных 2 |
| 5 | Бит данных 3 |
| 6 | Бит данных 4 |
| 7 | Бит данных 5 |
| 8 | Бит данных 6 |
| 9 | Бит данных 7 |
| 10 | Подтвердить |
| 11 | Занят |
| 12 | Нет бумаги |
| 13 | Выбрать |
| 14 | Автоподача |
| 15 | Ошибка |
| 16 | Сброс |
| 17 | Выбрать |
| 18 | Сигнальная земля |
| 19 | Сигнальная земля |
| 20 | Сигнальная земля |
| 21 | Сигнальная земля |
| 22 | Сигнальная земля |
| 23 | Сигнальная земля |
| 24 | Сигнальная земля |
| 25 | Сигнальная земля |
Направляющая согласно DIN 43650 Соединители электромагнитных клапанов
Major Electronix работает с широким спектром разъемов для электромагнитных клапанов DIN 43650 / ISO 4400 (EN 175301-803).Различные варианты модификации разъемов включают световые индикаторы, защиту от перенапряжения и литой кабель. Major может удовлетворить особые требования таких производителей, как Hirschmann, HTP, MURR и Omal. На основных складах имеются съемные и формованные соединители соленоидных клапанов для немедленной доставки, а также работы с индивидуальными соединителями в сборе.
ISO 4400 относится к стандартам, установленным Международной организацией по стандартизации для электрических соединителей.DIN 43650 относится к набору стандартов, созданных DIN (Deutsches Institut fur Normung), который является немецкой организацией по стандартизации. DIN 43650 теперь известен как стандарты EN 175301-803, которые относятся к этим типам разъемов. Другие названия соединителей DIN 43650 включают соединители MPM или сахарный кубик. Эти соединители электромагнитных клапанов выпускаются в трех версиях: форма A, форма B или форма C. Они отвечают различным требованиям защиты от перенапряжения и предназначены для работы в определенных пределах напряжения.
Прокладки
Для соединителей DIN доступны три варианта прокладок: профиль NBR, плоский NBR или плоский из EPDM. Каждая из различных прокладок будет иметь разные характеристики, в основном в зависимости от материала, из которого они сделаны. Каучук NBR также известен как нитрильный каучук. NBR – маслостойкий материал, в состав которого входят как минеральные, так и растительные масла. Резина EPDM не обладает большой сопротивляемостью маслам, но она хорошо выдерживает озон, жару и погодные условия.Оба материала удовлетворительны по отношению к основным разбавленным кислотам и щелочам. Большинство доступных прокладок производятся HTP и Hirschmann. Отдельные прокладки также доступны для большинства штекерных разъемов DIN.
Типы резьбы
Соединители электромагнитных клапанов DIN 43650 будут иметь разные типы резьбы для кабельного ввода, в зависимости от формы. Соединители формы A в настоящее время доступны с размерами резьбы PG 9, PG 11, M16 или 1/2 “NPT. Форма B имеет резьбу PG 9 или 1/2” NPT, в то время как соединители формы C доступны только с резьбой PG 7.M16 – это тип метрической резьбы, который во всем мире является наиболее часто используемым типом. Число относится к номинальному диаметру в миллиметрах. PG означает Panzergewinde и относится к немецким стандартам. PG имеет больший угол резьбы, но меньшую глубину резьбы, чем метрическая или NPT. NPT означает национальную трубную резьбу и является американским стандартом. В отличие от метрической или PG, эта резьба коническая, что способствует образованию уплотнения.
Расстояние между выводами
Расстояние между выводами относится к расстоянию между выводами №1 и №2 .Каждая форма имеет разное расстояние между выводами, и тип вывода также меняется в зависимости от формы. Соединители формы A имеют U-образные штыри, обращенные внутрь, с расстоянием между контактами 18 мм. Разъемы формы B имеют 2 разных расстояния между контактами: 10 мм и 11 мм. Разъемы диаметром 11 мм имеют 3 плоских контакта и являются отраслевым стандартом. 10-миллиметровые разъемы будут иметь 1 плоский нож и 2 U-образных штыря, обращенных наружу. Соединители формы C имеют плоские штифты с расстоянием между контактами 8 или 9,4 мм (промышленный стандарт). Схемы расположения выводов изображены в верхней части страницы, чтобы лучше наглядно представить их дизайн.
Таблицы сравнения
Каждая из этих различных версий имеет характеристики, которые отличают их от двух других, которые перечислены в следующих сравнительных таблицах:
Варианты разъема
Разъемы DIN 43650 можно настроить с помощью нескольких опций, которые перечислены в таблице ниже:
Варианты разъемов DIN 43650 / EN 175301-803 | |
| Литой кабель | Доступен в различной длине |
| MOV Подавление | Обеспечивает защиту источника и нагрузки от перенапряжения |
| Светодиодный индикатор | Подтверждает подачу напряжения |
| Диод | Обеспечивает защиту от перенапряжения за счет перенаправления перенапряжения |
| Стабилитрон (Z-диод) | Перенаправляет скачки напряжения и отключает цепь при возникновении перенапряжения (см. Форма А по специальности схемы) |
| Резистор-конденсатор (RC) | Принимает и разряжает скачки напряжения (см. Форма А по специальности схемы) |
| Мостовой выпрямитель | Преобразует вход переменного тока в выход постоянного тока (см. Форма А по специальности схемы) |
| Коммутационный усилитель | Управляет выводом (см. Форма А по специальности схемы) |
| 201720162015201420132012201120102002007200620052004200320022001200019919971996 Это краткое изложение стандарта VESA – здесь невозможно включить полную копию действующего стандарта по причинам авторского права.Стандарты разъемов и сигналов для оборудования стереоскопического дисплеяСпецификация разъема: Стандарт определяет 3-контактный разъем для обеспечения питания и стереоскопической полярности внешнего устройства (очки LCS, поляризационный затвор, демультиплексор видео и т. Д.). Определенный разъем представляет собой 3-контактный разъем mini-DIN (назначение контактов показано на схеме ниже): 3-контактное гнездо mini-DIN (лицевая сторона) Контакт 1: + 5В постоянного тока Гнездовой соединитель (гнездо) предназначен для использования на главном контроллере, а штекерный соединитель (штекер) предназначен для использования в стереоскопическом оборудовании. Характеристики сигнала : Стереосигнал синхронизации: (1) Стандартные уровни TTL (5 В и 0 В).Состояние логической 1 (высокий) допустимо, когда уровень сигнала выше 2,4 В, а состояние логического 0 (низкий) допустимо, когда уровень сигнала ниже 0,8 В. (2) Хост не должен потреблять более 10 мА в состоянии логического 0 или потреблять более 0,5 мА в состоянии логической 1. (3) Состояние логической 1 соответствует отображению изображения для левого глаза, а состояние логического 0 соответствует отображению изображения для правого глаза. (4) Сигнал должен быть прямоугольной формы с номинальным рабочим циклом 50%. Переход из состояния в состояние должен происходить в пределах 3 горизонтальных строк от начала вертикального синхроимпульса (но не до начала вертикального гашения). Питание: (1) + 5 В постоянного тока (+/- 10%). (2) Хост должен обеспечивать ток 300 мА и не более 1 А. Полный стандарт «Стандарты разъемов и сигналов для оборудования стереоскопических дисплеев» можно получить в VESA: Ассоциация стандартов видеоэлектроники, 2150 North First St, Suite 440, Сан-Хосе, Калифорния, США. Тел: 408 435 0333 Факс: 408435 8225 http://www.vesa.org Стандарт VESA был составлен Бобом Майерсом (Hewlett-Packard Co.) при участии Дэйва Миличи (StereoGraphics), Ричарда ДеХоффа (NuVision), Дэвида Куалмана (NuVision), Грега Маршалла (Canopus), Грега Хэмлина (VRex), Андерса Фриска (Fujitsu ICL), Тома Райана (SciTech Software), Алена Д. ‘Hautecourt (Viewsonic), Ханс ван дер Вен (Panasonic) и Джек Хосек (NEC Technologies). |
MIDI Tutorial – learn.sparkfun.com
Добавлено в избранное Любимый 21 годАппаратное и электронное оборудование
Аппаратное обеспечение MIDI
Одна из целей разработки MIDI заключалась в том, чтобы она была относительно недорогой.Когда был создан MIDI, большинство электронных инструментов уже было построено на базе микропроцессорной системы, поэтому MIDI был определен как цифровая коммуникационная шина между микро и микро. Одна из целей заключалась в том, чтобы оборудование для интерфейса увеличивало стоимость материалов только примерно на 5 долларов, что по сравнению с остальными частями было незначительной стоимостью.
Физическая реализация
Поскольку электронные музыкальные инструменты уже имеют ряд разъемов и соединений, MIDI указывает тот, который обычно не использовался в то время: круглый 5-контактный разъем DIN.Был выбран уникальный коннектор, чтобы нельзя было ошибиться в подключении.
Обратите внимание, что контакты на разъеме пронумерованы не по порядку – как если бы между контактами 3-контактного разъема были добавлены еще два контакта. Чтобы было проще, цифры часто выбиты на пластике разъема.
Для подключения к этому разъему вам понадобится MIDI-кабель.
Хотя в разъемах пять контактов, используются только три из них. Если вы хотите подключить свой собственный MIDI-кабель, вам понадобятся два 5-контактных штекерных разъема DIN и длинный экранированный кабель витой пары (STP).
MIDI-кабель подключается следующим образом:
| Подключение кабеля MIDI | ||
| Первый разъем | Кабель | Второй разъем |
| Контакт 1 | Нет соединения | Контакт 1 |
| Контакт 2 | Экран | Контакт 2 |
| Контакт 3 | Нет соединения | Контакт 3 |
| Контакт 4 | Линия опорного напряжения | Контакт 4 |
| Контакт 5 | Линия передачи данных | Контакт 5 |
Спецификация определяет максимальную длину кабеля 50 футов (15 метров).
Примечание: Если вы ищете 5-контактный кабель DIN со всеми пятью подключенными контактами, вам не нужен обычный MIDI-кабель, поскольку нет гарантии, что все контакты подключены. Вам понадобится 5-контактный кабель DIN. В крайнем случае, вы можете заменить кабель MIDI 5-контактным DIN-кабелем, но не наоборот.
Электронная реализация
Спецификация MIDI содержит рекомендованную схему для портов, показанную ниже.
Стандартное оборудование MIDI (предоставлено MIDI.орг)Схема состоит из трех частей.
MIDI вход
Верхняя часть схемы – это MIDI-вход. Это наиболее сложная часть схемы, потому что для нее требуется оптоизолятор. В эталонном дизайне указан давно устаревший Sharp PC-900; в современных конструкциях часто используется 6Н138 .
Оптоизоляторы – интересный компонент, часто используемый в схемах интерфейсов. Они позволяют передавать данные без образования электрического соединения.Внутри входящий сигнал мигает светодиодом. Свет улавливается фототранзистором, который преобразует сигнал обратно в электронный сигнал. Светодиод и фототранзистор физически разделены небольшим расстоянием. На фото ниже зазор заполнен полупрозрачным пластиком.
Внутренние детали оптоизолятора
Подробнее о том, как работает оптоизолятор, мы расскажем ниже, но сначала нам понадобится выход MIDI для подключения к нему.
MIDI выход
Внизу схемы находится передающее оборудование за разъемом MIDI Out.Аппаратное обеспечение относительно простое – линия передачи UART просто подключается к паре логических инверторов. На старых микроконтроллерах контакты ввода / вывода были относительно слабыми и не могли обеспечивать или потреблять достаточный ток, чтобы зажечь светодиод в оптопаре. Пара инверторов – недорогой способ увеличить мощность сигнала.
Современные микроконтроллеры, такие как Atmel AVR, имеют гораздо более надежную схему вывода. Они могут напрямую освещать светодиоды, но буфер все же имеет смысл.Поскольку разъем выходит во внешний мир, возможно, он закорочен, подключен неправильно или возникло событие ESD. Буфер представляет собой недорогую жертвенную схему, похожую на предохранитель, которую легче заменить, чем процессор.
MIDI Thru [sic]
В центре схемы, внутри пунктирной линии, находится сквозной порт MIDI. Вы заметите, что это фактически копия порта MIDI out, но она подключена к линии данных на входе MIDI – она передает копию входящих данных, позволяя подключать несколько инструментов в цепочку.Мы более подробно рассмотрим его использование в разделе топологий.
MIDI-порты на практике
Не каждое MIDI-устройство включает в себя все порты. Некоторым устройствам нужно только передавать или принимать, требуя только MIDI Out или In соответственно.
Порт MIDI thru также является необязательным, иногда его не используют для уменьшения размера или стоимости.
Реализация сквозного порта MIDI также подлежит интерпретации. Хотя спецификация требует аппаратной реализации, показанной выше, она не всегда соблюдается.Некоторые приборы используют второй UART для повторной передачи байтов со входа. Это увеличивает задержку, что может вызвать проблемы с синхронизацией в длинных гирляндных цепях.
Логическая сигнализация
На схеме выше есть два сигнала, которые покидают страницу, помеченные «TO UART» и «FROM UART».
UART означает «Универсальный асинхронный приемник / передатчик». Это часть цифрового оборудования, которое передает байты между цифровыми устройствами, обычно используемое в качестве периферийного устройства в компьютерных и микроконтроллерных системах.Это устройство, лежащее в основе последовательного порта, и оно также используется MIDI.
Если вы не знакомы с основами UART, вы можете быстро ознакомиться с нашим учебным курсом по последовательной связи.
Сигналы UART на схеме выше находятся на логических уровнях. Когда он простаивает, он находится в высоком логическом состоянии. Каждому байту предшествует стартовый бит (всегда нулевой), за которым следуют 8 бит данных, затем один стоповый бит (всегда высокий). MIDI не использует биты четности.
MIDI использует тактовую частоту 31 250 бит в секунду.Чтобы отправить 8-битный байт, он должен быть забронирован стартовыми и стоповыми битами, что составляет всего десять бит. Это означает, что для отправки байта требуется около 320 микросекунд, а максимальное значение для MIDI-соединения составляет 3,125 байта в секунду. В среднем MIDI-сообщение имеет длину три байта, а его передача занимает примерно одну миллисекунду.
Когда MIDI был новым, в большинстве синтезаторов использовались дискретные внешние микросхемы UART, такие как 16550 или 8250. С тех пор UART переместились в микроконтроллер, и они являются очень распространенным периферийным устройством в микросхемах AVR, PIC и ARM.UART также могут быть реализованы в прошивке, такой как программная последовательная библиотека для Arduino.
Мы более подробно рассмотрим, что означают байты и как их интерпретировать, в следующем разделе.
От выхода к вводу
Прежде чем мы перейдем к части протокола обмена сообщениями, давайте проанализируем схему, формируемую, когда выход подключается к входу. Ниже мы видим упрощенную схему, показывающую выходной порт, подключенный к соответствующему входу.
На выходе вывод 4 подтягивается к высокому уровню через небольшой резистор, а вывод 5 является буферизированной линией передачи UART.На входе эти линии привязаны к аноду и катоду светодиода в оптоизоляторе. Поскольку на выходе UART высокий уровень при отсутствии передачи, оба контакта 4 и 5 будут иметь одинаковое напряжение, ток через светодиод не течет, поэтому он не горит. Когда светодиод не горит, фототранзистор выключен, и UART получает напряжение через подтяжку, что приводит к логической единице.
Когда UART начинает передачу байта, стартовый бит устанавливает низкий уровень на контакте 5, и ток течет через светодиод, освещая его.Когда светодиод горит, фототранзистор включается, перекрывая подтяжку, подтягивая вход UART к земле и сигнализируя об нуле.
