Разводка электрики в гараже схема 220: Электропроводка в гараже: схема, фото, пошаговая инструкция

Схема электропроводки в гараже – Сам электрик

Недавно нами была рассмотрена инструкция по монтажу электропроводки в гараже, в которой мы подробно рассмотрели видео урок и фото примеры электромонтажных работ. Сейчас хотелось бы больше рассказать о том, какой должна быть схема электропроводки в гараже на 220 В, т.к. процесс разводки электричества начинается именно с нее.

Для начала предоставляем к Вашему вниманию подробную инструкцию по созданию схемы своими руками:

1. Первое что необходимо сделать — подсчитать количество розеток, светильников и выключателей в помещении.
2. Далее нужно продумать высоту установки каждого элемента. К примеру, розетки рекомендуется устанавливать на высоте 1-го метра, выключатели на высоте 1,5 метра, распределительную коробку под потолком (20 см от потолка).
3. После этого производиться перенос задуманного на бумагу. Лучше всего использовать ксерокопию плана гаража, т.к. в данной документации точно соблюдены все размеры комнаты.

Вот, собственно, и все что вы должны знать для того, чтобы начертить схему электропроводки своими руками!

Обращаем Ваше внимание на то, что если в помещении предусмотрена смотровая яма, розетки и выключатели необходимо вынести за ее пределы, из соображений безопасности, т.к. в яме всегда сыро.

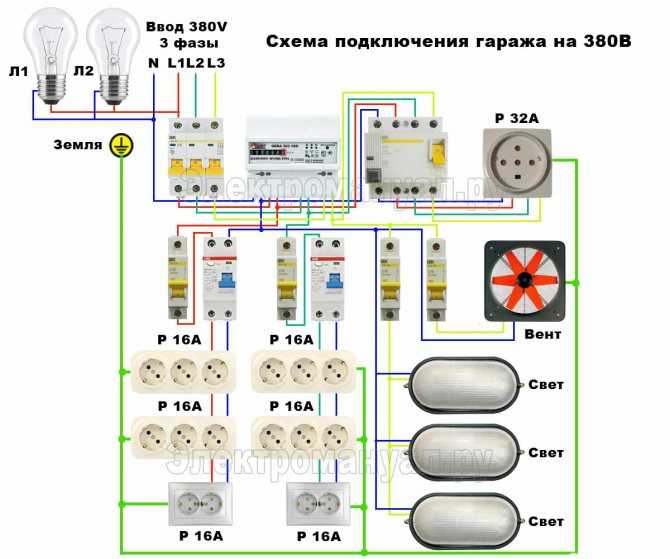

Ниже вы видите типовой вариант электрощита для гаража с проводкой на 380В (три фазы) для подключения станков или компрессора и основной проводкой на 220В. С учетом автомата для подключения понижающего трансформатора 220/12В:

А вот схема электропроводки в гараже на 220В:

Один из вариантов схемы прокладки проводки в гараже:

Некоторые пояснения к последнему варианту:

1. Для включения разных групп освещения можно использовать двухклавишный выключатель или два одноклавишных.
2. В смотровой яме отдельное безопасное освещение с лампами на 12В, которое подключается к понижающему трансформатору.
   Среди готовых решений обратите внимание на ЯТП.
3. ЯТП представляет собой ящик с понижающим трансформатором, который снижает напряжение 220В до безопасных 12-ти. Бывают с трансформаторами разной мощности, кроме него в ящике расположена розетка на 12В и 2-3 автоматических выключателей для защиты питающей сети, и питаемой линии к нагрузке.
4. Сечение проводов и число жил приведены на схеме, если у вас есть заземление гаража — используйте трехжильный кабель, т.е. для розеток, например, использовать ВВГнг-LS 3х2.5.
5. В электрическом щите должны присутствовать автоматические выключатели (на каждую группу проводов) и УЗО.

Это и все, что хотелось рассказать Вам о том, как начертить электрическую схему электропроводки гаража своими руками. Надеемся, что информация была для Вас полезной и интересной!

Опубликовано 15.08.2014 Обновлено 03.02.2021 Пользователем Александр (администратор)

Схема электропроводки в гараже – как своими руками провести электропроводку в гараже

Каждый гараж, расположенный на загородном участке, должен иметь электропроводку. Она крайне необходима для освещения и подключения всевозможных приборов для ремонта автомобиля, а также в случае, если в помещении располагается и мастерская. Обустройство проводки желательно делать на стадии строительства сооружения.

Как начертить схему электропроводки своими руками?

Этот план должен включать места расположения всех кабелей, электрических проводов, нанесение выключателей и розеток. Это необходимо для грамотного монтажа. Прежде всего, нужно четко наметить порядок размещения приборов освещения, распределительных коробок. Все элементы должны соединяться между собой напрямую. При этом электрика в гараже должна начинаться со щита.

В обязательном порядке отмечаются методы подключения отдельно взятого элемента. Помните, что между проводами и потолком нужно сделать расстояние не менее 100 мм , полом и розеткой – 500 мм . Главный выключатель должен находиться справа от ворот, и его высота должна составлять 1500мм . Далее электросхема переносится на стены, принимая во внимание то, что розетки должны располагаться перед выключателями. Важно учитывать факт – чтобы  провести электропроводку в гараж вам потребуется получить разрешение от соответствующих органов. И выполнять работы своими руками можно только при наличии соответствующего образования или опыта.

Выбирая ту или иную схему прокладки, нужно приобрести провода, исключающие поражения током. При электрификации гаража следует избегать скрутки кабелей разных сечений. В случае необходимости применяйте соединительные колодки.

Планирование схемы разводки

Основополагающие принципы планирования схемы разводки электроснабжения гаражного помещения сводятся к следующему:

• наметить месторасположение щита и обозначить на бумаге места, где будут размещаться светодиодные светильники
• заранее продумать установку розеток у рабочего стола или в любой другой точке, где будут подключаться электроинструменты. Выключатели в гараже сообразно ставить возле двери
• электрический щиток должен находиться возле входа для удобства подключения при входе и обесточивания после выхода из постройки
• над выключателями устанавливаются наружные распределительные коробки
• если нажатием одной кнопки будут включаться несколько лампочек, то кабель тянется до первой, а затем перемычками от неё к остальным
• при распределении розеток на автоматы своими руками, учитывайте, что медный провод сечения 1,5 кв.мм способен выдержать нагрузку до 3.2 Кв

Подключение всех линий розетки можно производить от одной к другой, но лучше предпочесть вариант монтажа распределителей под потолком. Используйте УЗО с автоматом для предохранения от ударов током. Если проводка открытая, то она должна быть с не дымящим изолятором. Для оснований из дерева или бумаги электрический кабель выбирают в металлических трубах.

Как сделать проводку электричества своими руками?

Перед тем как начинать работу, подготовьте молоток, зубило, пассатижи, дрель с набором из нескольких свёрл. Вам также понадобится изоляционная лента и гипс для строительства, перфоратор, дюбеля, саморезы и электроизмерительные приборы. Основной элемент подключения – провод. Специалисты рекомендуют с прожилками из меди, но можно воспользоваться и алюминиевыми, хотя их теплопроводность намного ниже. Потребуется купить трубы из гофра, короба для установки, розетки, светильники, трансформаторы, выключатели и переходники.

Провести электропитание в гараж можно двумя путями – воздушным или подземным. Чтобы определить, как лучше сделать, проанализируйте расположение строения по отношению к линиям электропередач. Если расстояние больше 25 метров , то возникнет необходимость поставить дополнительный столб. Ввод воздушки производится через стену. Рекомендуемая высота – 2.75м.

При высверливании в стене отверстия своими руками, не забывайте делать уклон наружу, чтобы исключить проникновение воды внутрь. Провода перед вводом заизолируйте трубками из пластика или резины.

После все отверстия надёжно замажьте алебастром или цементом. Если постройка невысокая, то устанавливается трубостойка с приёмным изолятором, конец которой загнут. Крепится приспособление к крышным стропилам.

Подключение подземной электропроводки

Что касается подключения подземной электропроводки, то кабель размещается в земле под защитой стального короба. Для ввода проводов внутрь в фундаменте потребуется сделать отверстия. Вводимый провод изолируют трубой. По окончанию работы электрик тянет проводку к вводному коробу с электрическим счётчиком и предохранительным устройством. Далее хозяин своими руками осуществляет обустройство освещения гаража.

Внутренняя электрика может быть открытого или закрытого типа. В первом случае провода фиксируются в плинтусах или коробах из пластмассы или металла. Идеально подойдёт плоский кабель или небронированный. На стенах они крепятся при помощи скоб из жести, дюбелями или гвоздями, отступая 0,4м. Разводят по горизонтали от потолка, коробки привинчивают шурупами.

Если здание каменное или из кирпича, то весьма уместной является скрытая проводка. Данную процедуру лучше проводить заранее, пока штукатурка не нанесена на стены. Иначе придётся проделывать канавки для укладки проводов. Главной особенностью этой операции становится необходимость спайки концов проводов, подлежащих соединению. Эта процедура позволит избежать их раскручивания и окисления. Точки стыков покрывают изолентой.

Практически каждый хозяин авто устраивает смотровую яму, поэтому без подключения освещения не обойтись и здесь. Напряжение должно быть не более 42 вольт , следовательно, придётся приобрести трансформатор для понижения напряжения. Запомните! Работы проводите только с помощью специализированных инструментов, рассчитанных на небольшую силу тока.

Правила безопасности при электрификации

Проводя электрификацию своими руками, соблюдайте следующие правила по технике безопасности:

• электроинструмент используйте исправный, наличие оголённых проводков недопустимо
• форма одежды должна быть свободной
• инструменты для проведения работы используются с изолированными рукоятками
• работы производите только при отсутствии напряжения в сети. Для этого выключаются автоматы в доме или откручиваются пробки
• для установки энергоснабжения нельзя пользоваться стульями, пеноблоками. Для этого используют козлы или особые помосты
• нельзя спешить. И самое главное – необходимо думать о собственной безопасности

И относитесь к делу с максимальной ответственностью. Если всё сделано грамотно, то срок эксплуатации составит до 30 лет. Поэтому любой неверный шаг при самостоятельной электрификации способен вывести из строя всю сеть и повлечь сложнейший ремонт.

Как добавить розетки на 220 вольт в гараж

Думаете о добавлении розеток на 220 вольт? Посмотрите этот проект «Сделай сам», где я покажу вам, как я добавил несколько розеток в свой гараж!

Я знаю, что многим из вас знакома проблема отсутствия розеток переменного тока на 220 вольт в гараже. То же самое. В новом доме, куда мы только что переехали, всего одна розетка на 220 В, и она предназначена для водонагревателя. На этой неделе я добавляю 2 розетки (или «вилки») в гараж.

Несколько слов юриста: я не профессионал, я не претендую на звание профессионала и не призываю никого выполнять какую-либо работу, которая является незаконной, разрешенной, контролируемой или небезопасной. Если вы не чувствуете себя уверенно или не имеете квалификации для выполнения электромонтажных работ, я настоятельно рекомендую вам нанять профессионала. Если вы воссоздаете какую-либо работу, показанную здесь, вы действуете исключительно на свой страх и риск.

Вещи, которые я использовал для этого проекта розеток на 220 В:

Защита слуха Bluetooth
Спублики
фунт подключение
полоса
шпинделя шпинделя

, так что шнур
PVC Conduit
Строки Conduit
Flue Box
3/4 ″ Мужские адаптеры

гайки с блокировкой
Банда
Mite Fip Plak
Thhhn 300013
.

Вот план: Добавить 2 розетки в гараж; начните с прокладки всех кабелепроводов для проводов, установите штепсельные коробки, протяните провода через все кабелепроводы, заделайте все провода внутри штепсельных коробок, проложите провод внутри панели, затем, наконец, подключите мой выключатель.

Начну с того, что у меня в гараже стоит большая сервисная панель на 200 ампер. Здесь от столба в дом заходит магистраль.

Эта панель содержит только выключатели на 220 В, которые питают такие элементы, как контур кондиционера, водонагреватель, печь и еще одна вспомогательная панель на 110 В внутри дома. К счастью, внутри панели гаража есть несколько вакансий для дополнительных выключателей на 220 В, которые я собираюсь использовать для этой работы.

Начало работы: я планирую использовать эти две розетки для настольной пилы и плазменной резки или сварочного аппарата. Между двумя этими инструментами МАКСИМАЛЬНОЕ потребление тока будет около 21 ампер. Это число определяет размер провода, кабелепровода и прерывателя, которые я буду использовать. Согласно NEC, 30-амперный 2-полюсный выключатель и провод THHN 10 awg сделают свое дело, давая мне некоторое пространство в цепи (и кабелепроводе) для увеличения нагрузки, если мне это нужно. Наконец, весь провод будет находиться внутри кабелепровода диаметром ¾ дюйма, закрепленного непосредственно на сухой стене.

Работа: Перво-наперво – УБИТЬ СИЛУ! У нас на столбе большой разъединитель, поэтому его отключили первым. Как только электричество было отключено, я начал прорезать отверстие для доступа в гипсокартоне в верхней части выключателя. Сюда будут входить провода. Я вырезал отверстие для доступа, чтобы можно было легко сделать съемную плату, чтобы вставить ее на место, если мне когда-нибудь понадобится обратно в верхнюю часть панели.

Затем я начал прокладывать канал. Эта часть довольно понятна — если вы знаете, куда вы в конечном итоге идете, это просто вопрос развертки 9 по кусочкам.0 и прямые, пока не доберетесь до точки выхода. Первая деталь на стене называется ¾” LB. Как видите, в отличие от зачистки 90, этот фитинг позволяет мне выйти из стены, а затем плотно прижать трубу к стене.

Оттуда я собрал несколько прямых и 90-х, пока не добрался до другой стороны гаража, где установил распределительную коробку и первую розетку. В распределительной коробке я вырвался из одной стороны коробки и провел трубу туда, где монтируется следующая розетка. Весь кабелепровод крепится к гипсокартону с помощью цельных хомутов и анкеров для гипсокартона. Примечание. Мне нравится использовать уровень при прокладке трубопровода, чтобы работа выглядела красиво и аккуратно.

Важно отметить, что я не использовал клей для ПВХ при соединении этих частей трубопровода. Поскольку это работа в помещении, мне не нужна водонепроницаемая герметизация, которую мог бы обеспечить клей для ПВХ. Кроме того, если я когда-нибудь захочу удалить этот канал, это будет намного проще без склеивания.

Время тянуть провод! Я использовал рыбную ленту, чтобы протянуть провод от электрощита до первой розетки. Я был уверен, что вытащил немного больше из коробки розетки, чтобы я мог сделать выводы для проводов на задней части розетки, а также внутри распределительной коробки.

Рыболовная лента соединена с пучком проводов с помощью небольшого лассо, как вы видите вверху. Обычно вы заклеиваете провод изолентой, но, поскольку у меня ее не было, подойдет клейкая лента. Как только я был доволен этим, я обрезал провод по длине. Наконец, я протянул короткую ветвь провода от распределительной коробки ко второй розетке. Здесь та же история, я оставил себе много слабины, чтобы сделать проводные соединения.

Теперь, когда весь провод протянут, я могу начать делать все соединения на каждом из концов. Я начал с самой дальней розетки, отслеживая, какой провод подходит к какой стороне вилки, чтобы все было одинаково во всей цепи.

Та же история с распределительной коробкой – все цвета были подобраны друг к другу, затем провода соединились вместе с помощью гайки соответствующего размера, убедившись, что гайки были хорошо и плотно затянуты……. не просто плотно, а ТУТ.

Наконец-то я подключил электрощит. Я использую 2-полюсный выключатель на 30 ампер производства Square D. Мне пришлось удалить выбивку в верхней части коробки, чтобы получить доступ к внутренней части панели с моей проводкой. После того, как он был удален, я аккуратно проложил провод через кабелепровод, вокруг коробки с большим провисанием в прокладке, затем подключил два провода к задней части выключателя, а провод заземления к заземляющему блоку панели. Чтобы добраться от LB до верхней части панели, я использовал короткий отрезок герметичного канала и герметичный 90. Код указывает, что проводники этого типа размещаются в кабелепроводе до коробки.

Перед установкой выключателя в коробку выключателя я использовал электрический счетчик для измерения непрерывности между каждой из ветвей моей цепи (1 ветвь заземления и 2 ветви 120 В). Это просто проверка безопасности, чтобы убедиться, что в цепи нет коротких замыканий. После того, как все было проверено, я установил выключатель в коробку выключателя.

И в завершение я должен включить цепь! Я оставил выключатель в положении «выключено» при подаче питания на панель от столба. Я сделал это для того, чтобы я мог включить выключатель и подать питание на свою новую цепь, стоя в гараже и недалеко от дома, где находится главный разъединитель. После включения выключателя в моей новой цепи я измерил напряжение на розетках и, конечно же,… 240 В переменного тока между двумя горячими ветвями и 120 В переменного тока между каждой горячей ветвью и землей. Успех!

И это очень хорошо, ребята. Чтобы завершить все эти сверкающие детали, я установил новую крышку доступа, затем переустановил крышку панели и назвал ее хорошей. Наконец-то я могу подключить свою настольную пилу и начать делать опилки 🙂

Спасибо, что заглянули и узнали больше о процессе. Если вы беретесь за аналогичную работу у себя дома, будьте осторожны, работайте с умом и не рискуйте своей работой и/или безопасностью других. Всегда проверяйте вашу работу квалифицированным электриком, чтобы убедиться, что все установлено в соответствии с вашими местными правилами здания/NEC. И просто для ясности……если вы используете какую-либо из этой информации в целях своей работы, вы действуете строго на свой СОБСТВЕННЫЙ РИСК. Еще раз спасибо.

Береги себя – апрель

Как подключить электропроводку в гараже (незаконченный) (сделай сам)

Обновлено: 22 декабря 2022 г.

Как добавить розетки и свет в недостроенный гараж.

Следующий проект›

Семейный мастер на все руки

Недовольны тем, что в вашем гараже слишком мало розеток? Освещение слишком тусклое? Или, может быть, вы просто хотите установить устройство для открывания гаражных ворот и вам нужен подключаемый модуль поблизости.

Если да, то эта статья для вас. Гаражная электропроводка имеет особые правила. Поэтому, прежде чем устанавливать эти дополнительные розетки, прочитайте подробности в этой статье, чтобы убедиться, что вы делаете это безопасно и в соответствии с Электротехническими нормами и правилами.

By the DIY experts of The Family Handyman Magazine

Time

A full day

Complexity

Intermediate

Cost

$51–100

Basic wiring strategy for garages

Wiring an unfinished гараж.

Проведите электропроводку в недостроенном гараже, чтобы получить необходимое освещение и розетки.

Независимо от того, заменяете ли вы электропроводку или добавляете проводку в старый гараж или прокладываете провода в новом гараже, вам нужно принять решение. Планируете ли вы оставить стены открытыми или закрыть их гипсокартоном? Если вы намерены оставить стены и потолок открытыми, вы должны следовать специальным правилам, которые мы здесь показываем. То же самое касается сараев, мастерских или других сооружений с незавершенными стенами вне жилого пространства дома.

В доме или готовом гараже электрический кабель защищен от повреждений постоянными стеновыми покрытиями, такими как гипсокартон, штукатурка или даже дерево, но это не так в недостроенном гараже. Ключом к безопасной открытой проводке, соответствующей нормам, является использование элементов каркаса для защиты и поддержки проводов. Это означает, что проволока не должна охватывать стойки или балки. Держите все кабели вплотную к стойкам, пластинам и потолочным балкам, чтобы они не подвергались неправильному обращению (см. «Опасные ошибки при подключении» в конце этой статьи).

В этой статье мы покажем вам распространенный, экономичный и одобренный нормами способ прокладки открытого электрического кабеля. Но у этого метода есть один недостаток: если вы когда-нибудь решите закончить участок, вам придется полностью перемонтировать проводку, потому что кабели, монтируемые на поверхности, сделают гипсокартон невозможным. Кроме того, узнайте, нужно ли вам нанять профессионала, чтобы переустановить проводку в вашем доме.

В недостроенном гараже нужно следовать каркасу. Вместо того, чтобы соединять коробки выключателя, освещения и розетки, перекрывая пространство каркаса, проложите кабель вдоль стоек, верхних пластин и потолочных балок (фото 3), вдоль любого элемента каркаса, ведущего к следующей коробке (см. фото). Это означает, что вы будете использовать намного больше кабеля, потому что пути редко бывают прямыми. Но кабель дешевый и быстрый. Держите все кабели открытыми и легко видимыми, и никогда не прокладывайте кабели по верху стен; держите их на вертикальных поверхностях. Таким образом, на провода никогда не будет опираться что-либо вроде крючков или садовых инструментов (Фото 6).

Установите коробки и протяните провода

Фото 1. Вставьте провода в коробку

Зачистите не менее 8 дюймов пластиковой оболочки с одного конца кабеля и проденьте провода через кабельный ввод в распределительной коробке. Убедитесь, что около 1/2 дюйма пластиковой оболочки у основания оголенных проводов выступает внутрь коробки. Скрепите кабель скобами в пределах 8 дюймов от коробки. Проложите тросы на расстоянии не менее 1-1/4 дюйма от передней и задней частей каркаса.

Фото 2: Просверлите отверстия для прокладки кабеля

Протяните кабель вдоль и по центру шпилек, просверлив отверстия в блоке как можно ближе к раме, чтобы продолжить прокладку кабеля

Фото 3.

Согните кабели по углам кабель.

Фото 4. Скрепите кабель скобами рядом с коробками

Скрепите скобами в пределах 12 дюймов от коробок со встроенными кабельными зажимами. Скобы укладчика позволяют укладывать кабели в центре стоек.

Фото 5. Проложите кабель по бокам раскосов

Проложите кабель по потолочным балкам, используя стороны (а не верхнюю часть) существующих раскосов. Это может укоротить некоторые участки кабеля.

Фото 6: Проложите кабель по концам фронтона.

Прокладывайте кабель по нижним граням обрамления фронтона, но никогда не прокладывайте его поверх стеновых пластин, где его не будет видно. Если вы прокладываете кабель по лицевой стороне пластин, не вешайте туда инструменты

Начните с планирования схемы электропроводки и закрепите все электрические коробки гвоздями. Чтобы проложить кабель от одной коробки к другой, снимите кабель с катушки, снимите с проводов не менее 8 дюймов оболочки и проденьте провода и около 1/2 дюйма оболочки через отверстие для проводов в коробке. Раскрутите кабель и прикрепите его скобами по крайней мере через каждые 4 фута к каркасу, вплоть до следующей коробки, не обрезая его по длине. Когда вы дойдете до следующей коробки, протяните кабель и отметьте точку входа на кабеле, отрежьте кабель длиной около фута, зачистите оболочку и введите провода в коробку. Затем прибейте скобы рядом с коробкой.

Кодекс требует, чтобы все провода удерживались на расстоянии не менее 1-1/4 дюйма (фото 1) от задней и передней поверхностей стоек и балок. При каркасе 2×4 это означает, что вам нужно удерживать два кабеля, идущих рядом друг с другом, плотно друг к другу. Если вы прокладываете три или более кабелей, вам потребуются специальные скобы для укладки (фото 4), чтобы вы могли соединить кабели друг с другом. Скобы для укладчика не всегда продаются в домашних центрах, но вы можете найти их в магазинах электротоваров. Иногда эти скобы являются единственным вариантом из-за количества проводов в пространстве для стоек.

Кабель должен быть скреплен скобами по крайней мере через каждые 48 дюймов между коробками, но, как правило, чем больше скоб, тем лучше. Избегайте провисания кабелей и держите витки натянутыми, используя столько скоб, сколько необходимо. Электрические коробки могут иметь встроенные металлические или пластиковые кабельные зажимы. Многие дуплексные коробки имеют только выбивные отверстия. Кабель должен быть закреплен в пределах 8 дюймов от коробок без зажимов и в пределах 12 дюймов от коробок с зажимами (Фото 4).

Как прокладывать проводку по сплошным стенам

Фото 7. Защитите кабели на твердых стенах с помощью кабелепровода.

Защитите поверхностные кабели на стенах с твердым покрытием, поместив их в кабелепровод из ПВХ или металла. Используйте соединители, коробки и хомуты, совместимые с каждым типом кабелепровода. При прокладке кабеля через открытый конец кабелепровода обязательно используйте соединительный фитинг.

Многие гаражи имеют одну или несколько стен, сделанных из бетона или уже покрытых гипсокартоном. Кабель, установленный на этих открытых поверхностях, должен быть защищен кабелепроводом. Мы показываем ЭМТ (электрическая металлическая трубка; фото 7), но вы также можете использовать жесткую трубу из ПВХ.

Используйте 1/2 дюйма. трубки для одного кабеля (14-2 или 12-2) и 3/4 дюйма. на два кабеля. Какой бы тип кабелепровода вы ни использовали, выбирайте коробки, хомуты и соединители, специально предназначенные для этого типа кабелепровода. Привинтите коробки к стенам через заднюю часть в прочную основу и используйте хомуты, по крайней мере, через каждые 4 фута, чтобы прикрепить кабелепровод к стене. Проложите кабелепровод, пока не дойдете до открытых пространств для стоек, а затем продолжите проводку, как мы описали. Никогда не выводите провода через обрезанные концы кабелепровода, так как острые металлические края могут врезаться в оболочку. Всегда выводите кабель через разъемы.

Опасные ошибки при подключении

Избегайте прокладки кабелей, как показано на фотографиях ниже. Кабели, которые охватывают места для стоек или потолочные балки, находятся в постоянной опасности из-за зазубрин или порезов от острых лопат, открывающихся автомобильных дверей или почти всего, что вы найдете в гараже.
