Как развести интернет по квартире своими руками: инструменты и материалы



Подключение к глобальной сети интернет не заканчивается подводом провода от провайдера к квартире. Важно также выполнить правильную разводку провода по площади, чтобы подключить персональный компьютер. Желательно все организовать так, чтобы провод был незаметным, выбрать нужные разветвления и другие элементы. Как развести интернет по квартире и комнатам, можно понять, ознакомившись с перечнем специальных рекомендаций разведения провода и устройства кабельного Internet.

Содержание

• Смысл выделенного канала
• Что представляет собой провод?
• Как выбрать
• Прокладка по периметру
• Разводка

Смысл выделенного канала

Провайдер может осуществлять прокладку провода и его разведение на отдельные подъезды, дома. Чтобы сделать квартирную разводку правильно, вовсе не важно, каким именно образом оператор подключил пользовательский дом к сети. Необходимо только качественно протянуть кабель по периметру квартиры на одну или несколько точек (конечных компьютеров).

Точка соединения с глобальной сетью в помещении обязана находиться в слаботочной секции этажного щитка или в другом месте, которое используется как замена указанного.

Важно! Хоть и достаточно редко, но иногда, операторы создают точку доступа в пределах помещения.

Независимо от того, применяется в пределах дома подключение на основе оптоволокна или при помощи обычного провода, от точки доступа до устройств в помещении разводить проводку интернет кабеля в квартире необходимо при помощи провода под названием витая пара.

Что представляет собой провод?

Обзор и настройка модема D-Link Dir-320

Представленный вид провода является основой онлайн доступа во всем мире. Силовой кабель для сети со слабым током, который именуется витой парой, основан на отечественном государственном стандарте номер 54429 от 2011 года.

Обратите внимание! Разводка интернета в частном доме, квартире и любых других местах, осуществляется именно на основе этого кабеля.

Полное название провода отображает все его характеристики. Сети со слабым током указывают, что применяется провод только в сетях, напряжение которых менее 24 Вольт. В основной массе — это линии управления и связи, то есть телефония, глобальная сеть, сигнализация и прочие подобные.

Кроме этого, слово «витая» определяет, что во время изготовления жилы провода попарно скручиваются между собой и образуют сплошной виток. Наиболее простой вид имеет только одну пару жил и заводскую маркировку 1 PR. Последовательно идут двухпарные, четырех- и так далее.

Как выбрать

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

Для стандартной квартирной сети, следует подобрать провод максимально правильно. Рекомендуется применять кабель из четырех пар, который в общем будет иметь восемь жил.

Самый простой, двухпарный провод невозможно проложить по причине несовместимости с определенными сетевыми протоколами.

Чтобы приобрести провод наиболее верно, следует соблюдать такие рекомендации:

• витую пару запрещается присоединять при помощи скрутки или иных похожих видов соединений, которые могут быть применены в классической электропроводке. Чтобы их максимально правильно соединить между собой, следует применять репитеры или специальные переходники;
• переходники склонны делать сигнал более слабым. Репитерам необходимо питание и стоимость их немалая. Рекомендуется покупать провод так, чтобы его длины было достаточно от одного прибора до другого. Не помешает определенный запас, так выйдет дешевле, чем покупка репитеров;
• рекомендуемый класс провода — пятый. С повышением класса улучшается качество получения сигнала;
• схема разводки интернета по квартире должна быть с однопроволочными жилами;
• предусмотренное экранирование необходимо, однако его нельзя назвать обязательным мероприятием.

Прокладка по периметру

Генератор ников

Согласно установленным нормам и правилам, каждое помещение (дом, квартира) следует оборудовать точкой доступа с возможностью отключения. Все это выполняется силами оператора. Конечное решение имеет внешний вид специализированной розетки.

Важно! Для работы с витой парой, в специализированных магазинах представлены наборы инструментов.

Правильная прокладка должна сопровождаться такими факторами:

• необходимо применять ПВХ-трубы и хорошие пластиковые коробы. Максимально визуально приятным является прокладка во время ремонта, когда можно предусмотреть скрытый монтаж кабеля. В противном случае, придется довольствоваться коробами или трубами. Использование скрывающих элементов конструкции должно проходить с предварительным учетом всех углов и поворотом проводки;
• во время протягивания следует учесть влияние внешних факторов. Например, кабели с неэкранированным видом могут получить негативное влияние на сигнал от разных электрических приборов в помещении. Не рекомендуется проводить путь возле радиаторов отопления, других электрических кабелей, бытовых устройств, которые излучают электромагнитные волны. Если не получается проложить вдали от других электропроводов, то следует избегать параллельной укладки. Лучшим вариантом будет перпендикулярное расположение;
• не допускать перегибов и пережимов. Витая пара обладает повышенной чувствительностью к таким воздействиям, поэтому лучше воздержаться и предусмотреть путь без указанных элементов;
• наибольшая эффективность достигается с использованием специального инструмента. Любая работа, обжим и выравнивание витой пары следует проводить с использованием специальных инструментов. Некоторым специалистам достаточно набора обычных отверток и других компонентов, не предназначенных для такой работы. Чаще всего, конечный провод не является показателем эффективности всей системы;
• для соединения подходят коннекторы или специальные розетки, однако при таком соединении нарушается надежность и герметичность. Рекомендуется соблюдать контакт частей кабеля при помощи скрутки или спайки;
• для удлинения маршрута прокладки можно нарастить новый отрезок. Для этого подойдет спайка или скрутка. Также можно использовать сетевые коммутаторы.

Наибольшая эффективность достигается тогда, когда нет никаких стыковых соединений на маршруте от точки доступа до роутера или персонального компьютера. Лучше всего будет использовать один сплошной отрезок. Если возможности соблюсти такое правило нет, то для подключения применяются репитеры. Это устройства, которым необходимо постоянное электрическое питание, что требуется учесть.

Заход витой пары в помещение выполняется при помощи специального отверстия в стене. Если уже есть готовое отверстие для других коммуникаций, то его также можно применить. По диаметру отверстия необходимо уложить трубу из пластика. Также, на отрезке от электрического щита до входа в помещение, необходимо продумать короб. Делается это не для улучшения внешнего вида, а защиты от повреждения.

Важно! В самом помещении также не рекомендуется оставлять кабель разбросанным. Лучше всего для прокладки продумать путь по потолку или другим местам, где максимально можно избежать возможных повреждений. Наиболее экономичным и простым методом прокладки пути является применение деревянного или пластикового плинтуса, к которому витая пара крепится специальными скобами.

Разводка

Перед тем, как провести интернет кабель по квартире, следует предусмотреть схему разводки. Лучше не допускать соединения скрутками или спайками. Распаечных коробок для разводки не должно быть.

Витая пара должна пролегать по периметру квартиры неразрывно от точки доступа до персонального компьютера, если имеется только одно устройство. Если таких несколько, то следует соблюдать единые линии от точки доступа к роутеру и от него на каждое отдельное устройство.

Чтобы соединить витую пару с различными приборами, например, модемом или сетевой платой ПК, применяются различные разъемы, которые именуются Джеками с маркировкой RJ-45.

Если сеть не содержит маршрутизатора, тогда распиновка провода выполняется согласно схеме на рисунке.

Если в схеме предусмотрено наличие маршрутизатора, то концы кабеля следует обжать идентично.

Витая пара была и остается максимально качественным методом установки локальной компьютерной сети в пределах помещения, а также для соединения персонального компьютера с глобальной сетью. Наиболее подходящим для таких условий будет четырехпарный провод пятого класса. Рекомендуется, чтобы он был в специальном экране.

Развести интернет по периметру квартиры для одного или нескольких персональных компьютеров можно достаточно просто. Главное — знать основные параметры и правила выполнения указанных действий. Витая пара, которая применяется в таких сетях, очень чувствительна к определенным воздействиям и требует надежной защиты. Необходимо правильно выбрать витую пару, проложить по квартире и продумать разводку.

Подгорнов Илья ВладимировичВсё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.

Как развести интернет по квартире своими руками: инструменты и материалы

Подключение к глобальной сети интернет не заканчивается подводом провода от провайдера к квартире. Важно также выполнить правильную разводку провода по площади, чтобы подключить персональный компьютер. Желательно все организовать так, чтобы провод был незаметным, выбрать нужные разветвления и другие элементы. Как развести интернет по квартире и комнатам, можно понять, ознакомившись с перечнем специальных рекомендаций разведения провода и устройства кабельного Internet.

Содержание

• Смысл выделенного канала
• Что представляет собой провод?
• Как выбрать
• Прокладка по периметру
• Разводка

Смысл выделенного канала

Провайдер может осуществлять прокладку провода и его разведение на отдельные подъезды, дома. Чтобы сделать квартирную разводку правильно, вовсе не важно, каким именно образом оператор подключил пользовательский дом к сети.

Необходимо только качественно протянуть кабель по периметру квартиры на одну или несколько точек (конечных компьютеров).

Точка соединения с глобальной сетью в помещении обязана находиться в слаботочной секции этажного щитка или в другом месте, которое используется как замена указанного.

Важно! Хоть и достаточно редко, но иногда, операторы создают точку доступа в пределах помещения.

Независимо от того, применяется в пределах дома подключение на основе оптоволокна или при помощи обычного провода, от точки доступа до устройств в помещении разводить проводку интернет кабеля в квартире необходимо при помощи провода под названием витая пара.

Что представляет собой провод?

Обзор и настройка модема D-Link Dir-320

Представленный вид провода является основой онлайн доступа во всем мире. Силовой кабель для сети со слабым током, который именуется витой парой, основан на отечественном государственном стандарте номер 54429 от 2011 года.

Обратите внимание! Разводка интернета в частном доме, квартире и любых других местах, осуществляется именно на основе этого кабеля.

Полное название провода отображает все его характеристики. Сети со слабым током указывают, что применяется провод только в сетях, напряжение которых менее 24 Вольт. В основной массе — это линии управления и связи, то есть телефония, глобальная сеть, сигнализация и прочие подобные.

Кроме этого, слово «витая» определяет, что во время изготовления жилы провода попарно скручиваются между собой и образуют сплошной виток. Наиболее простой вид имеет только одну пару жил и заводскую маркировку 1 PR. Последовательно идут двухпарные, четырех- и так далее.

Как выбрать

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

Для стандартной квартирной сети, следует подобрать провод максимально правильно. Рекомендуется применять кабель из четырех пар, который в общем будет иметь восемь жил. Самый простой, двухпарный провод невозможно проложить по причине несовместимости с определенными сетевыми протоколами.

Чтобы приобрести провод наиболее верно, следует соблюдать такие рекомендации:

• витую пару запрещается присоединять при помощи скрутки или иных похожих видов соединений, которые могут быть применены в классической электропроводке. Чтобы их максимально правильно соединить между собой, следует применять репитеры или специальные переходники;
• переходники склонны делать сигнал более слабым. Репитерам необходимо питание и стоимость их немалая. Рекомендуется покупать провод так, чтобы его длины было достаточно от одного прибора до другого. Не помешает определенный запас, так выйдет дешевле, чем покупка репитеров;
• рекомендуемый класс провода — пятый. С повышением класса улучшается качество получения сигнала;
• схема разводки интернета по квартире должна быть с однопроволочными жилами;
• предусмотренное экранирование необходимо, однако его нельзя назвать обязательным мероприятием.

Прокладка по периметру

Генератор ников

Согласно установленным нормам и правилам, каждое помещение (дом, квартира) следует оборудовать точкой доступа с возможностью отключения. Все это выполняется силами оператора. Конечное решение имеет внешний вид специализированной розетки.

Важно! Для работы с витой парой, в специализированных магазинах представлены наборы инструментов.

Правильная прокладка должна сопровождаться такими факторами:

• необходимо применять ПВХ-трубы и хорошие пластиковые коробы. Максимально визуально приятным является прокладка во время ремонта, когда можно предусмотреть скрытый монтаж кабеля. В противном случае, придется довольствоваться коробами или трубами. Использование скрывающих элементов конструкции должно проходить с предварительным учетом всех углов и поворотом проводки;
• во время протягивания следует учесть влияние внешних факторов. Например, кабели с неэкранированным видом могут получить негативное влияние на сигнал от разных электрических приборов в помещении. Не рекомендуется проводить путь возле радиаторов отопления, других электрических кабелей, бытовых устройств, которые излучают электромагнитные волны. Если не получается проложить вдали от других электропроводов, то следует избегать параллельной укладки. Лучшим вариантом будет перпендикулярное расположение;
• не допускать перегибов и пережимов. Витая пара обладает повышенной чувствительностью к таким воздействиям, поэтому лучше воздержаться и предусмотреть путь без указанных элементов;
• наибольшая эффективность достигается с использованием специального инструмента. Любая работа, обжим и выравнивание витой пары следует проводить с использованием специальных инструментов. Некоторым специалистам достаточно набора обычных отверток и других компонентов, не предназначенных для такой работы. Чаще всего, конечный провод не является показателем эффективности всей системы;
• для соединения подходят коннекторы или специальные розетки, однако при таком соединении нарушается надежность и герметичность. Рекомендуется соблюдать контакт частей кабеля при помощи скрутки или спайки;
• для удлинения маршрута прокладки можно нарастить новый отрезок. Для этого подойдет спайка или скрутка. Также можно использовать сетевые коммутаторы.

Наибольшая эффективность достигается тогда, когда нет никаких стыковых соединений на маршруте от точки доступа до роутера или персонального компьютера. Лучше всего будет использовать один сплошной отрезок. Если возможности соблюсти такое правило нет, то для подключения применяются репитеры. Это устройства, которым необходимо постоянное электрическое питание, что требуется учесть.

Заход витой пары в помещение выполняется при помощи специального отверстия в стене. Если уже есть готовое отверстие для других коммуникаций, то его также можно применить. По диаметру отверстия необходимо уложить трубу из пластика. Также, на отрезке от электрического щита до входа в помещение, необходимо продумать короб. Делается это не для улучшения внешнего вида, а защиты от повреждения.

Важно! В самом помещении также не рекомендуется оставлять кабель разбросанным. Лучше всего для прокладки продумать путь по потолку или другим местам, где максимально можно избежать возможных повреждений. Наиболее экономичным и простым методом прокладки пути является применение деревянного или пластикового плинтуса, к которому витая пара крепится специальными скобами.

Разводка

Перед тем, как провести интернет кабель по квартире, следует предусмотреть схему разводки. Лучше не допускать соединения скрутками или спайками. Распаечных коробок для разводки не должно быть.

Витая пара должна пролегать по периметру квартиры неразрывно от точки доступа до персонального компьютера, если имеется только одно устройство. Если таких несколько, то следует соблюдать единые линии от точки доступа к роутеру и от него на каждое отдельное устройство.

Чтобы соединить витую пару с различными приборами, например, модемом или сетевой платой ПК, применяются различные разъемы, которые именуются Джеками с маркировкой RJ-45.

Если сеть не содержит маршрутизатора, тогда распиновка провода выполняется согласно схеме на рисунке.

Если в схеме предусмотрено наличие маршрутизатора, то концы кабеля следует обжать идентично.

Витая пара была и остается максимально качественным методом установки локальной компьютерной сети в пределах помещения, а также для соединения персонального компьютера с глобальной сетью. Наиболее подходящим для таких условий будет четырехпарный провод пятого класса. Рекомендуется, чтобы он был в специальном экране.

Развести интернет по периметру квартиры для одного или нескольких персональных компьютеров можно достаточно просто. Главное — знать основные параметры и правила выполнения указанных действий. Витая пара, которая применяется в таких сетях, очень чувствительна к определенным воздействиям и требует надежной защиты. Необходимо правильно выбрать витую пару, проложить по квартире и продумать разводку.

Подгорнов Илья ВладимировичВсё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.

Проводка домашней сети: Полное руководство (для начинающих)

Crazy-fi.com

Без ума от технологий

Чтение за 6 минут

Хорошая домашняя сеть важна не только для проводного доступа в Интернет, но также является основой для построения надлежащей сети Wi-Fi.

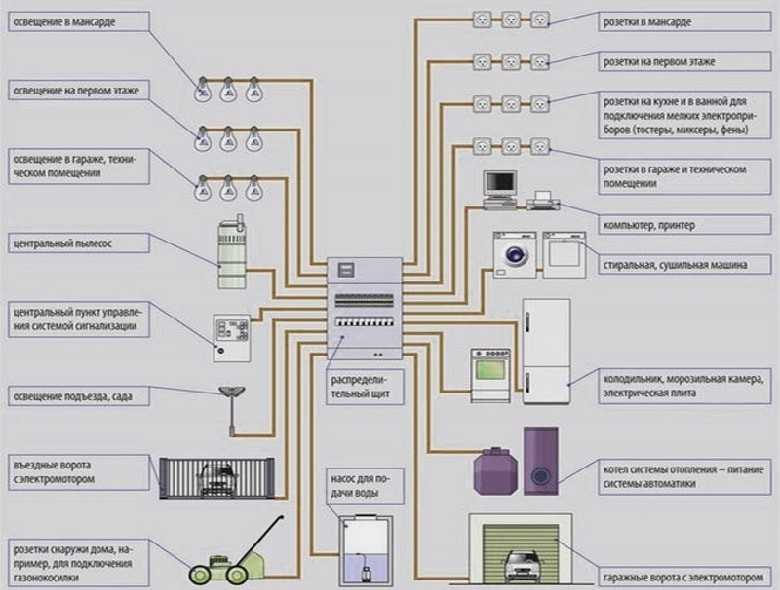

Идеальная сеть сравнима с электросетью, где есть кабели от центральной распределительной точки до различных комнат дома. Здесь силовые кабели собраны с розеткой. Вы хотите то же самое с хорошей домашней сетью, но с сетевыми кабелями и сетевыми розетками.

Не хотите прокладывать кабели? Посмотрите, что вы можете сделать, если невозможно проложить кабель. Например, powerline, вероятно, является решением для вас. Но лучшим решением остается установка проводной сети, поскольку она передает сетевой трафик по выделенному кабелю.

Стоимость настройки домашней сети достаточно низкая. Существуют (необязательные) базовые затраты. Кроме того, стоимость Ethernet-подключения зависит от качества установленного кабеля:

• (дополнительно) базовая стоимость: около 50 долларов США (включая патч-панель и тестер со всеми инструментами)
• Стоимость подключения Ethernet: от 9 до 21 доллара США (включая кабель Ethernet длиной 50 футов (15 метров) и розетку Ethernet)

На этой странице:

Дом для подключения Ethernet кабели от центральной распределительной точки. Обычно это место, где интернет входит в ваш дом.

Вы можете просто провести кабель Ethernet в комнату. В этом нет ничего плохого, но это может привести к беспорядку, если в комнатах и ​​центральной распределительной точке есть несколько свободных кабелей. Кроме того, по большей части используется сплошной кабель Ethernet (по разным причинам).

Поэтому для создания хорошей проводной сети, как в офисе, используются патч-панель и настенные розетки UTP. Взгляните на диаграмму ниже.

Когда интернет приходит в дом, он сначала идет через модем. Модем преобразует входящий сигнал (DSL, оптоволокно и т. д.) в Ethernet, чтобы ваши устройства могли его использовать. Иногда провайдер предоставляет вам комбинированный модем и маршрутизатор.

Маршрутизатор часто имеет встроенный коммутатор с обычно четырьмя портами Ethernet. Здесь вы можете подключить устройства с помощью кабеля Ethernet к Интернету. Таким образом, несколько устройств могут совместно использовать интернет-соединение. Если у вас более четырех проводных устройств, вы можете увеличить количество портов Ethernet, подключив дополнительный коммутатор.

Какой кабель Ethernet?

Между распределительным пунктом и помещениями выполняются стационарные соединения. Кабель со сплошным сердечником используется здесь по нескольким причинам. Большинство домохозяйств (по-прежнему) используют CAT5e, потому что он самый дешевый.

Существуют и другие различия между кабелями Ethernet, такие как:

• одножильный или многожильный кабель
• различия CAT5e и CAT8
• дополнительная защита с использованием фольги или экрана
• тип материала жилы
• толщина жилы (AWG)

Установка портов Ethernet (настенные розетки)

Розетки Ethernet устанавливаются в помещениях путем монтажа кабеля Ethernet, идущего от патч-панели. Теперь в каждой комнате есть порты Ethernet, которые обеспечивают быстрое и надежное подключение к Интернету. Вы можете подключать устройства к настенным розеткам с помощью многожильного кабеля Ethernet (также называемого соединительным кабелем).

Также есть розетки Ethernet со встроенным Wi-Fi. Установив это, вы также обеспечите хорошее покрытие Wi-Fi.

Патч-панель

Все кабели Ethernet от стенных розеток соединяются в центральной распределительной точке. Конечно, вы можете подключить эти кабели напрямую к маршрутизатору или коммутатору без вмешательства патч-панели. Однако есть несколько причин для использования патч-панели.

Используя патч-панель с настенным креплением в центральной распределительной точке, вы можете аккуратно закончить соединения. На этой коммутационной панели монтируются сетевые кабели, идущие от стенных розеток. Теперь вы можете активировать настенную розетку, подключив соединительный кабель (многожильный кабель Ethernet) между коммутационной панелью и маршрутизатором (или коммутатором). Вы также можете пометить порты на коммутационной панели и соответствующие настенные розетки, чтобы точно знать, какой кабель к какой розетке подходит.

Патч-панель LSA

Настенная розетка Ethernet

Доступно от 8 до 48 портов Ethernet

Доступно с разъемами LSA или заглушкой для трапецеидальных искажений

Доступно от 1 до 12 портов Ethernet

В новостройках часто прокладывают пустые трубопроводы от центрального распределительного пункта до комнат в доме. В таком случае вам повезло, потому что это самый простой способ провести кабели в другие комнаты/этажи. Просто используйте стержень для прокладки кабеля, чтобы протянуть кабель Ethernet через кабелепровод.

Но часто не везет и приходится самому искать творческий маршрут. Сначала посмотрите на маршрут существующих кабелей, которые идут в другие комнаты и этажи (например, через полую стену, через которую вы также можете провести кабель Ethernet на чердак). Обычно вам нужно просверлить отверстие в стене или проложить кабель за плинтусом.

Во многих (старых) домах есть небольшое пространство между потолком и этажом выше. Это пространство часто доступно из центральной распределительной точки. Поэтому его можно легко использовать в качестве транзитного маршрута, например, до порога на первом этаже. Опять же, стержень для прокладки кабеля может значительно облегчить работу.

При прокладке сетевых кабелей обратите внимание на следующее:

• Обязательно соблюдайте местные строительные/электрические/противопожарные нормы.
• Работайте сверху вниз, чтобы облегчить протягивание кабелей (благодаря гравитации)
• Кабели Ethernet могут передавать сигналы на расстояние до 100 метров. Чем они длиннее, тем больше у них шансов выйти из строя. Вам нужно преодолеть большее расстояние? Затем между ними должен быть установлен переключатель, чтобы он обновлял сигнал.
• Убедитесь, что кабель Ethernet надежно защищен и, например, по нему нельзя пройти. Это предотвращает износ кабеля и, следовательно, проблемы в домашней сети.
• Не протягивайте кабели Ethernet через кабелепровод, в котором уже проложены электрические кабели. Если кабель Ethernet находится близко к линиям высокого напряжения на большом расстоянии, это может привести к сбоям в работе. Это также может противоречить вашим местным строительным/электрическим/противопожарным нормам.

Порты Ethernet со встроенным Wi-Fi

Проводная инфраструктура очень важна для профессиональной сети Wi-Fi. Трафик Wi-Fi может быть перенаправлен на маршрутизатор через эту проводную инфраструктуру. Таким образом, у вас будет самая быстрая беспроводная сеть и наименьшие помехи.

Благодаря проводной инфраструктуре вы можете легко установить дополнительную точку доступа Wi-Fi именно там, где это необходимо. Посмотрите, как правильно распределить точки доступа по зоне покрытия

Еще разумнее установить точки доступа Wi-Fi при монтаже настенных розеток Ethernet. Это возможно с помощью настенных розеток Ethernet со встроенным Wi-Fi. При этом точка доступа Wi-Fi аккуратно скрыта, и вы не видите никаких сетевых или силовых кабелей.

TP-link EAP225 настенный

TP-link EAP235 wall

Wi-Fi 5 (802.11ac) до 1200 Мбит/с

3 порта LAN 100 Мбит/с

Поддержка Power over Ethernet (802.3af/at PoE+)

Может также передавать порт (макс. 13 Вт, требуется вход PoE+ 802.3at)

Подходит для любой настенной распределительной коробки стандарта США и ЕС

Wi-Fi 5 (802.11ac) до 1200 Мбит/с

3 порта LAN Гбит

Поддержка Power over Ethernet (802.3af/at PoE+) )

Может также обеспечивать PoE на 1 порт (макс. 13 Вт, требуется вход PoE+ 802.3at)

Подходит для любой настенной распределительной коробки стандарта США, ЕС и 86 мм

Реклама

Альтернативы, если невозможно проложить кабели Ethernet

Прокладка кабелей Ethernet кажется невозможной? К счастью, есть и другие решения для обеспечения хорошего проводного и беспроводного доступа в Интернет во всех комнатах:

Powerline Ethernet (также с Wi-Fi)	С адаптерами Ethernet через Powerline сеть работает как сетевой кабель. Существуют также адаптеры Powerline с Wi-Fi. Читать далее.
Mesh wifi	Mesh-система состоит из нескольких станций, которые соединены друг с другом полностью беспроводным способом. Станции обеспечивают бесшовную сеть Wi-Fi, но устройства также могут быть подключены к ячеистой станции с помощью кабеля Ethernet. Это устраняет необходимость запуска кабеля Ethernet в эту комнату. Читать далее.

Недостатком этих решений является то, что они дороже, чем простой сетевой кабель. Кроме того, они более чувствительны к помехам, а значит, работают иногда хуже. С другой стороны, установка очень проста.

Проверка сетевой проводки

Важно всегда проверять подключение с помощью кабельного тестера. Таким образом, вы можете быть уверены, что все провода имеют хороший контакт и подключены в правильном порядке.

Набор сетевых инструментов

Кабельный тестер

Инструмент для вырубки LSA

Инструмент для зачистки кабелей

Обжимной инструмент RJ45 для монтажа разъемов Ethernet

Реклама

Подключите кабельный тестер к обеим сторонам кабеля Ethernet. Затем включите кабельный тестер. Индикаторы с 1 по 8 будут включаться один за другим в порядке возрастания. Если они не переключаются с 1 на 8 или некоторые индикаторы не загораются, значит, что-то не так с соединением. В этом случае вы должны повторно подключить (один из) концов, пока он не заработает должным образом

Установить разъем Ethernet (RJ45)

Самостоятельно монтировать разъемы Ethernet (RJ45) на сетевой кабель не рекомендуется. Собрать все 8 проводов в правильном порядке в разъеме — непростая задача, не говоря уже о том, что кабель имеет дополнительную защиту. Это невозможно сделать так идеально, как на заводе.

Вот почему всегда лучше покупать соединительный кабель, на котором уже есть разъемы RJ45. Это обеспечивает наилучшее и наиболее надежное соединение.

Если вы все же хотите самостоятельно надеть вилку RJ45 на кабель UTP, лучше всего купить сетевой набор со всеми необходимыми для работы инструментами. Следуйте инструкциям в этом видео, чтобы установить разъем RJ45:

Copyright © 2018 – 2021
Crazy-fi. com

Сетевой кабель. Примеры компьютеров и сетей | Планы этажей расположения сети | Как использовать программное обеспечение для электрического плана дома

Для соединения двух и более сетевых устройств используются сетевые кабели. Существует больше различных типов сетевых кабелей: коаксиальный кабель, оптоволоконный кабель, витая пара, перекрестный кабель Ethernet, линии электропередач и другие. Они используются в зависимости от топологии сети, размера, протокола.
Этот пример был создан в ConceptDraw DIAGRAM с использованием решения «Компьютеры и сети» из области «Компьютеры и сети» в ConceptDraw Solution Park.

Решение Network Layout Floor Plans расширяет функциональные возможности программного обеспечения ConceptDraw DIAGRAM мощными инструментами для быстрого и эффективного документирования сетевого оборудования и отображения его местоположения на профессионально разработанных сетевых планах этажей. Никогда прежде создание планов этажей сетевой компоновки, планов сетевых коммуникаций, планов топологии сети и карт топологии сети не было таким простым, удобным и быстрым, как с заранее разработанными шаблонами, образцами, примерами и полным набором векторных элементов дизайна, включенных в планы этажей сетевой компоновки. решение. Все перечисленные типы планов станут хорошей поддержкой для будущей правильной разводки кабелей и установки сетевого оборудования.

Программное обеспечение для плана электроснабжения дома для создания великолепно выглядящего плана электроснабжения дома с использованием профессиональных электрических символов.
Вы можете использовать множество встроенных шаблонов, электрических символов и примеров электрических схем нашего программного обеспечения для построения электрических схем домов.
ConceptDraw – это быстрый способ рисовать: Схемы электрических цепей, Схемы, Электропроводка, Принципиальные схемы, Цифровые схемы, Электропроводка в зданиях, Электрооборудование, Электросхемы домов, Домашний кинотеатр, Спутниковое телевидение, Кабельное телевидение, Замкнутое телевидение. 9Программное обеспечение 0199 House Electrical Plan работает на любой платформе, поэтому вам больше не придется беспокоиться о совместимости. ConceptDraw DIAGRAM позволяет создавать схемы электрических цепей на ПК или операционных системах macOS.

Создайте электрическую схему

Локальная сеть (LAN) — это сеть устройств, которые соединяются друг с другом в пределах дома, школы, лаборатории или офиса. Обычно локальная сеть состоит из компьютеров и периферийных устройств, связанных с локальным сервером домена. Все сетевые устройства могут использовать общие принтеры или дисковое хранилище. Локальная сеть обслуживает многие сотни пользователей. Как правило, локальная сеть включает в себя множество проводов и кабелей, для которых требуется предварительно разработанная сетевая схема. Они используются ИТ-специалистами для визуального документирования физической структуры и расположения локальных сетей.
ConceptDraw – идеальное программное обеспечение для построения сетевых диаграмм с примерами схем LAN. ConceptDraw Network Diagram идеально подходит для сетевых инженеров и проектировщиков сетей, которым необходимо рисовать схемы локальных сетей.

Как нарисовать компьютерную сеть

Специальные библиотеки высокодетализированных, точных форм и компьютерной графики, серверов, концентраторов, коммутаторов, принтеров, мейнфреймов, лицевых панелей, маршрутизаторов и т. д.
Используйте ConceptDraw DIAGRAM с решением «Компьютеры и сети» для рисования схем топологии и конфигурации локальных и глобальных сетей, схем сетей Cisco, схем сетевых соединений и планов этажей.

С помощью ConceptDraw DIAGRAM вы можете создать схему сети или создать диаграмму компьютерной сети, используя специализированные библиотеки сетевых компонентов, таких как компьютеры, концентраторы, интеллектуальные соединители и т. д., которые имитируют топологии и устройства проектирования сети, сетевые архитектуры (все эти формы являются частями инструмента построения диаграмм сети). ДИАГРАММА ConceptDraw).

Создайте схему топологии сети

“Физическая топология относится к размещению различных компонентов сети, включая расположение устройств и прокладку кабелей…
Форма разводки кабелей, используемая для соединения устройств, называется физической топологией сети. Это относится к расположению кабелей, расположению узлов и взаимосвязям между узлами и кабелями. Физическая топология сети определяется возможностями сетевых устройств доступа и носителей, желаемым уровнем контроля или отказоустойчивости, а также стоимостью, связанной с кабельными или телекоммуникационными цепями». [Топология сети. Википедия]
Этот пример физической схемы локальной сети был создан с использованием программного обеспечения ConceptDraw PRO для построения диаграмм и векторного рисования, дополненного решением «Компьютеры и сети» из области «Компьютеры и сети» в парке решений ConceptDraw.

Физическая топология ЛВС

Используемые решения

Компьютер и сети >

Схемы компьютерных сетей

Иллюстрации >

Компьютеры и связь

Библиотека векторных трафаретов “Видео и аудио” содержит 50 условных обозначений устройств и оборудования.
Используйте его для рисования макетов аудио- и видеосистем, планов этажей кабелей, схем электрических цепей и схем проводки в программе ConceptDraw PRO для построения диаграмм и векторного рисования.
Библиотека векторных шаблонов «Видео и аудио» включена в решение «Планы электроснабжения и телекоммуникаций» из области «Планы зданий» в парке решений ConceptDraw.

Audio amplifier

RF amplifier

Video amplifier

Generic automatic switcher

Generic A/V switcher

Generic source component

System components

Headphone jack

Infrared receiver

Infrared transmitter

Music keypad

Mono speaker outlet

Stereo speaker outlet

Speaker ceiling

Speaker in-wall

Speaker subwoofer

Speaker weatherproof

Buzzer and bleeper

Piezo transducer

Microphone

Earphone

Cable antenna outlet

Розетка для основной антенны

Регулятор громкости

Регулятор громкости

Встроенное устройство внутренней связи

Главное устройство внутренней связи и каталога

Напольный микрофонный разъем

Настенный микрофонный разъем

Потолочный громкоговоритель

Рупор громкоговорителя

Настенный громкоговоритель

Выключатель вызова

Потолочный громкоговоритель пейджинговой связи

4lush 30 F0

Напольная розетка данных для скрытого монтажа

Розетка данных/телефона для скрытого монтажа в полу

Напольная розетка данных для поверхностного монтажа

Накладная розетка данных для пола

Накладная телефонная розетка

Информационная розетка

Телефонная розетка

Телефон, информационная розетка

Настенная телефонная розетка

Шкаф для оборудования

Свободностоящая стойка для оборудования

Настенная стойка для оборудования

Используемые решения

Строительные планы >

Электрические и телекоммуникационные планы

Программное обеспечение для построения сетевых диаграмм ConceptDraw с примерами диаграмм WAN, LAN. ConceptDraw Network Diagram идеально подходит для сетевых инженеров и сетевых проектировщиков, которым необходимо рисовать схемы локальной сети, физические схемы офисной сети и схемы для LAN.

Как нарисовать компьютерную сеть

ConceptDraw — это быстрый способ рисования: электрических схем, схем электропроводки, планов телекоммуникаций, схем, электрических планов домов, схем проводки управления, схем стояков электропередач, схем разводки кабелей, планов отражающих потолков, макетов панелей освещения.

ConceptDraw DIAGRAM — программа для построения векторных сетевых диаграмм. Теперь у него есть мощные инструменты для рисования трехмерных сетевых диаграмм.
Используйте более 2 000 предварительно разработанных трехмерных сетевых элементов для настройки ваших сетевых диаграмм. Решение Computer & Networks позволяет проектировать 3D LAN и WAN, схемы и чертежи проводки.

ConceptDraw DIAGRAM идеально подходит для дизайнеров программного обеспечения и разработчиков программного обеспечения, которым необходимо рисовать компьютерные и сетевые диаграммы.
ConceptDraw содержит 1004 векторных трафарета в 40 библиотеках, что поможет вам начать использовать программное обеспечение для разработки собственных сетевых диаграмм. Вы можете использовать соответствующие трафареты из библиотеки компьютерных и сетевых диаграмм с 56 объектами.

Нарисуйте подробные диаграммы компьютерных сетей, проекты, схемы и карты сети с помощью ConceptDraw DIAGRAM в кратчайшие сроки! Предварительно нарисованные фигуры, представляющие компьютеры, сетевые устройства и интеллектуальные соединители, помогают создавать точные диаграммы и документацию.

Как создать электрическую схему? Это очень легко! Все, что вам нужно, это мощное программное обеспечение. Создавать электрические символы и электрические схемы было не так просто, как теперь с символами электрических схем, предлагаемыми библиотеками Electrical Engineering Solution из области промышленного проектирования в парке решений ConceptDraw.
Это решение предоставляет 26 библиотек, которые содержат 926 электрических символов из электротехники: аналоговая и цифровая логика, составные сборки, элементы задержки, электрические схемы, электронные лампы, IGFET, катушки индуктивности, интегральные схемы, лампы, акустика, показания, схема логических вентилей, MOSFET. , Техническое обслуживание, Источники питания, Квалификация, Резисторы, Вращающееся оборудование, Полупроводниковые диоды, Полупроводники, Станции, Переключатели и реле, Клеммы и разъемы, Термо, Трансформаторы и обмотки, Транзисторы, Пути передачи, УКВ УВЧ СВЧ.

ConceptDraw DIAGRAM — это мощное программное обеспечение для быстрого и простого создания профессионально выглядящих электрических схем. Для этой цели вы можете использовать решение «Электротехника» из области «Инженерия» в парке решений ConceptDraw.
Electrical Drawing Software содержит 26 библиотек трафаретов, содержащих готовые к использованию предварительно разработанные векторные электрические символы, шаблоны и образцы, которые сделают ваш электрический чертеж быстрым, простым и эффективным.

Библиотека векторных трафаретов “План этажа компоновки сети” содержит 34 пиктограммы-символа для рисования планов этажей компьютерных сетей, компоновок коммуникационного оборудования и схем структурированных кабельных систем.
«Структурированная кабельная система — это телекоммуникационная кабельная инфраструктура здания или кампуса, которая состоит из ряда стандартизированных более мелких элементов (следовательно, структурированных), называемых подсистемами. …
Проектирование и установка структурированных кабельных систем регулируется набором стандартов, которые определяют электропроводку центров обработки данных, офисов и многоквартирных домов для передачи данных или голосовой связи с использованием различных типов кабелей, чаще всего категории 5e (CAT-5e), категории 6 (CAT- 6), а также оптоволоконные кабели и модульные разъемы. Эти стандарты определяют, как прокладывать кабели в различных топологиях для удовлетворения потребностей заказчика, как правило, с использованием центральной коммутационной панели (обычно 19в дюймовой стойке), откуда каждое модульное соединение можно использовать по мере необходимости. Каждая розетка затем подключается к сетевому коммутатору (обычно также монтируемому в стойку) для использования в сети или к коммутационной панели телефонной системы IP или PBX (частной телефонной станции). [Структурированная кабельная система. Википедия]
Пример элементов дизайна «План этажа компоновки сети — библиотека векторных трафаретов» был создан с использованием программного обеспечения для построения диаграмм и векторного рисования ConceptDraw PRO, расширенного с помощью решения Планы этажей компоновки сети из области «Компьютеры и сети» в ConceptDraw Solution Park.

PC

Scanner

Switch

Router

Modem

Hub

Rack Mount

Printer

Floor Mounted Outlet

Single Outlet

Duplex Outlet

Direct bus cable

Tops or bottoms bus cable

Кабель боковой шины

Кабель шины Multitree

Кабель шины снизу-бок

Кабель боковой шины

Дверь

Дверь, порог

Дверь, упор

Дверь, упор, порог

Дверь, коробка

Дверь, коробка, порог

Дверь, коробка, упор

Дверь, коробка, упор, порог

Окно

Окно, подоконник 9 , створка

Окно, створка, подоконник

Окно, рама

Окно, рама, подоконник

Окно, рама, створка

Окно, рама, створка, подоконник

Б/у решения

Компьютер и сети >

Схема расположения сети План этажа

Занимаясь собственным бизнесом или работая в какой-либо компании IT-специалистом, однажды вы обязательно столкнетесь с необходимостью подключения всех имеющихся на балансе предприятия сетевых и компьютерных устройств. Особенно, когда эта компания растет, вам нужно больше вещей и элементов сети, таких как ноутбуки, серверы, сканеры, принтеры, факсимильные аппараты, телефоны, маршрутизаторы, поэтому вам обязательно нужно составить блок-схему топологии сети, чтобы все правильно организовать, чтобы соединить ее с каждым. другой. В этом случае использование ConceptDraw DIAGRAM в качестве инструмента для создания диаграммы топологии является лучшим решением! Проверьте, насколько просто использовать наши образцы для создания диаграмм за короткий срок! Если вам нужно создать логическую или физическую топологию, вы всегда можете воспользоваться услугами нашего программного обеспечения и с помощью библиотек спроектировать все, что вам нужно. Основные типы топологий: кольцо, сетка, шина, звезда, дерево или полносвязная, и ее примеры есть в Решениях, которые ждут вас на этом сайте, чтобы использовать все это. Проверьте это и наслаждайтесь простотой использования этого приложения прямо сейчас!

Создайте схему топологии сети

Примеры схемы сетевой топологии были созданы с использованием программного обеспечения ConceptDraw DIAGRAM с решением «Компьютер и сети».
Легко рисовать схемы топологии сети, отображение сети и топологию сети Cisco.

Как нарисовать компьютерную сеть

Библиотека векторных трафаретов “Квалификация” содержит 56 уточняющих символов излучения, полярности, фазы, обмоток, провода, земли, соединения, соединителя, коаксиала, электрета.
Используйте эти знаки, чтобы аннотировать или указывать характеристики объектов на электрических чертежах, электронных схемах, принципиальных схемах, электромеханических чертежах и схемах подключения, схемах разводки кабелей.
«Электрический чертеж — это тип технического чертежа, который показывает информацию об электроснабжении, освещении и связи для инженерного или архитектурного проекта. Любой электрический рабочий чертеж состоит из «линий, символов, размеров и обозначений, чтобы точно передать инженерный проект. рабочим, которые монтируют электросистему на рабочем месте».
Полный комплект рабочих чертежей средней электрической системы в крупных проектах обычно состоит из:
(1) План участка с указанием расположения здания и внешней электропроводки.
(2) Планы этажей с указанием расположения электрических систем на каждом этаже.
(3) Схемы стояков электропитания с указанием щитов.
(4) Схемы проводки управления.
(5) Схемы и другая информация в сочетании со строительными чертежами.
Чертежи-электрики готовят схемы проводки и компоновки, используемые рабочими, которые возводят, устанавливают и ремонтируют электрооборудование и проводку в узлах связи, электростанциях, системах распределения электроэнергии и зданиях». [Электрочертеж. Википедия]
Пример знака «Элементы дизайна — квалификация» был нарисован с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, расширенного с помощью решения «Электротехника» из области «Инженерия» в парке решений ConceptDraw.

Квалификационные символы

Используемые решения

Инжиниринг >

Электротехника

Библиотека векторных трафаретов “Кабельное ТВ” содержит 64 символа сетевого оборудования кабельного ТВ.
Используйте эти формы для рисования планов этажей проекта системы кабельного телевидения, схем топологии сети, схем проводки и схем разводки кабелей в программе ConceptDraw PRO для построения диаграмм и векторного рисования.
Библиотека векторных шаблонов «Кабельное телевидение» включена в решение «Планы электроснабжения и телекоммуникаций» из области «Планы зданий» в парке решений ConceptDraw.

Ответвитель направления вывода 1

Выходной направление направленного нажатия 2

Выходной направление Направление 3

Выходной направление направленного 4

Нижняя оттяжка

Строительная оттяжка и анкер

Скальная оттяжка с анкером

Нижняя оттяжка с анкером

Нижняя оттяжка

Тротуарная нижняя оттяжка с анкером

Тротуарная нижняя оттяжка

Slack Span Span Messenger Wire

Натяжение натяженного провода мессенджера с кабелем

Натяжение Мессенджера

Заземление

Использование соединения (Power & Thone Pole)

СОВЕТА USGAE POLE с трансформером

Strut

Guar

Толкающая скоба (меньшая опора в фактическом относительном положении)

Удлинитель

Встроенная опора для кабельного телевидения

Предлагаемая опора для кабельного телевидения

Направленный ответвитель 1

Направленный ответвитель 2

Manhole

Телефонный шестер

Полюс Riser

Хранилище.
