С1 65а схема: Осциллограф С1-65 принципиальная схема и принцип работы

Схема осциллографа С1-65 » Страница 2 » Паятель.Ру

В статье рассматривается осциллограф С1-65. Это довольно громоздкий прибор, в недавнем прошлом модель С1-65 (и С1-65А), можно сказать, была хитом радиоэлектронной промышленности. Ими оснащались практически все советские предприятия, производящие электронную технику военного и гражданского назначения.

Усиление усилителя вертикального отклонения регулируют двумя ручками, – переключателем V/деление и регулятором чувствительности Y, которые расположены одна на другой пирамидкой. Например, если мы установим переключатель в положение «IV/деление», а ручку регулировки повернем в крайне правое положение, то при подаче на вход Y напряжения 1V луч переместится вверх на одно деление.

Теперь, когда все работает, давайте попробуем посмотреть наводки в вашем теле. Установите переключатель «время/деление» на «5 mS», переключатель «V/деление» – на 2V. Подключите к входу Y щуп (или просто всуньте в разъем кусок проволоки) и прикоснитесь к нему пальцами.

На экране появится синусоида, возможно искаженная (ее форма зависит от того, какие наводки есть в вашем теле). Если синусоида будет смещаться по горизонтали или будет иметь вид нескольких хаотически движущихся синусоид, нужно повернуть ручку уровень так, чтобы изображение стабилизировалось.

По клеткам на экране, зная сколько вольт на деление приходится по вертикали, и сколько миллисекунд на деление приходится по горизонтали, можно примерно вычислить амплитуду и период сигнала, частоту.

В правой части фронтальной панели, вверху, расположены органы управления синхронизацией. Синхронизация может быть внутренней (то есть, от входного сигнала, поданного на вход Y), от электросети или от внешнего источника, поступающего на вход X. Выбор – переключателем вида синхронизации. В нашем случае, переключатель в верхнем положении (внутренняя).

Ниже расположен калибратор, он представляет собой источник импульсов частотой 1 кГц или постоянного напряжения строго заданного уровня.

Хотите увидеть как выглядят прямоугольные импульсы, – включите щуп, подключенный к входу Y в гнездо калибратора (переключатель калибратора должен быть в положении «1кГц»),

Переключите «время/деления» развертки так, чтобы были видны отдельные импульсы (например, в положение 0,2mS). Затем, поворотом ручки «уровень» добейтесь неподвижности изображения. Если нужно, измените масштаб по вертикали (V/деление).

Амплитуду импульсов калибратора можно регулировать от 20mV до 50V переключателем калибратора.

Ну что жег теперь после того как мы разобрались с органами управления осциллографа С1-65, посмотрели как выглядят наводки переменного тока в вашем теле и прямоугольные импульсы калибратора, можно переходить к практическим измерениям.

Но. прежде всего для осциллографа нужны щупы. Хорошо, если ваш прибор уже с щупами, а если нет, – их нужно сделать. Щупы подключаются с помощью коаксиального разъема СР-50-74П. Если такого разъема нет, можно взять обычный кабель типа РК-75 (для телеантенн) и разделать его оба конца.

Затем, нужно подобрать гвоздик (или проволочку) такой толщины чтобы он плотно вставлялся в центральное отверстие входного разъема (Y) и припаять к шляпке этого гвоздика проводник центральной жилы кабеля. Экранированную оплетку примотать к клемме заземления («корпуса») возле этого разъема. На втором конце можно припаять «крокодилы» или просто их облудить и подключать пайкой.

Начнем с измерения постоянного напряжения. Включите осциллограф, переключатель входа переключите в положение «импульсный» (крайне левое положение), переключатель развертки установите на «х1», а ручку «время/деление» так, чтобы на экране была линия, а не бегущая точка (например, на «0,5mS»). Ручкой «Баланс» поставьте линию на нулевую (среднюю) линию экрана, а переключатель «V/деление» в зависимости от того, какие напряжения вы планируете измерять (например, на «2V/дел.»).

Подключите к щупам осциллографа выход лабораторного источника питания (или другого источника постоянного напряжения), сначала, минусом к оплетке кабеля, а плюсом к центральной жиле. Линия отклонится вверх, например, если напряжение 5V, а масштаб выбран 2V/дел., то линия отклонится на 2,5 деления вверх, как показано на рисунке 1 (то есть, 2,5x2V=5V).

Если напряжение будет отрицательным (минус на центральную жилу, а плюс на оплетку), линия отклонится вниз от нулевой отметки (рис. 2). Конечно, пользоваться осциллографом как вольтметром постоянного тока, мягко говоря, нерационально. Цифровой мультиметр для этого более подходит (и компактней, и показания считывают точнее).

Достоинства осциллографа проявляются при анализе переменного или импульсного напряжений, а так же, переменных с постоянной составляющей. На рисунке 3 показана схема простого усилительного каскада на транзисторе с общим эмиттером.

Archive – RECEIVER.BY

a quick search in the archives of amateur publications

---

Recent searches

sony kv-v2155 [3], радио  [27], Pioneer DEH-P7750MP [1], panasonic tc-2150 документация [1], Программатор Icom ICF310S [1], FT-902DM Manual [1], ПЕРЕДАЮЩАЯ ПРИСТАВКА К Р-250М [1], Led chaser [1], Трансивер [226], гу-78 [3], элект% [889], SSB трансивер на 80 м [1], Sony CDP-195, 295, 491 service manual [1], Усилитель для SENAO, HARVEST, KOMTEL [1], РАУТ [1], трансивер  [58], Преобразователь 12V- 36, 127 & 220V [1], Kenwood TK-2107/3107 Руководство [2], люксметр [1], JVC KS-F110 [1], JVC AV-14FMG3 [1], цифровая шкала [46], Устранение [18], Эстония [25], NAD – 312 Усилитель мощности. Схема. 191Kb. [1], Схема интерфейса для Yaesu FTH-2008/2009/2010 [1], Yaesu FT-50R. Схема интерфейса [1], Электроника ЗП-01 [3], Вега 402 – Радиоприемник (СССР) транзисторный 26Kb [2], MFJ-1793 Antenna Manual [1], TOSHIBA 2104SX [2], Электроника 409Д (полупроводник.) – 59Кб [1], Датчик поля и его применение в ремонте радиотелефонов. Отсутствие связи между трубкой и базой являет [1], Alinco DR-135 [1], panaso [726], Blaupunkt 6gw69 [1], HITACHI CMT-1450 [1], grundig [684], импульсный [60], антен [557], Виктория [8], Улучшение качества звучания К174УН7 [1], Световой [24], panasonic kx- [54], свп [13], Technics SU-V620 Усилитель мощности. Схема. 621Kb. [1], Щ4313 [3], е6-4а [2], прошивка  [61], блок питания телевизора panasonic tc2150r, tc-2150rs, tc-2155r шасси mx-3c (2sc524q, 2sc4804, se090n [1], LCD TV SHARP LC26-SA1RU [1], PANASONIC NV-P05REE(REU) [2], Orion 14MV [1], Электроника 408Д схема [1], фотогенератор [1], Нева 2 – Радиоприемник (СССР) транзисторный 22Kb [2], Проверка ламп ГУ-33Б – ГУ43Б.

 [1], 010 [59], NOKIA 7142EE. Принципиальная схема [1], aiwa [219], Вега [105], TOSHIBA  [14], ic-7000 [5], ГПД [19], Электронный стетоскоп. С помощью электронного стетоскопа возможно прослушивание и локализация шумов, [2], микро [713], sony [29], Датчик [547], Частотомер – цифровая шкала [11], ГАММА [5], у101 [1], akai [94], Blaupunkt 4W55 [2], связь [47], Лира РП 231 (полупроводн.) – 80Кб [1], JVC KS-RX177 service manual [1], Р-313М2 [2], АОН Русь 13 (27256) [1], eme [1], Прибор комбинированный Ц43101 [2], Усилитель на лампах 6П42С [1], grundig t55 [10], MFJ-989c Manual [1], SONY SLV-255EE [1], Магнитофон Электроника-311 [1], УМЗЧ на биполярных тр-рах (Англ.) [1], NTV-2011 [1], Широкополосная спиральная антенна [1], ТЕС 7М [1], SONY CPD-G220 [1], BENQ FP531 [1], Предусилитель-корректор А. Лихницкого. Описание и схема. А. Лихницкий. [1], sony sdm-m51 [2], qrp [17], Приципиальная схема кассеты обработки сигналов КОС-402Д [1], широкополосный [43], Sharp 14R2 [2], Азбука Морзе для начинающих и простой звуковой генератор для её изучения.  [1], 243 [8], Домофон 2 [2]

Обзор осциллограф С1-65 | fotoloid.ru

Разбор осциллограф С1-65

Преобразователь время-код преобразует длительности импульсов, поступающих от преобразователя напряжение-время, формирователя длительности и схемы синхронизации, в цифровой код. Выбор преобразуемого сигнала осуществляется с помощью переключателя BI, управляющего работой коммутатора логических сигналов. Коммутатор логических сигналов подает на схему выделения одного импульса один из трех сигналов, соответствующих заданному режиму намерения. Коммутатор логических сигналов представляет комбинационную схему, выполненную на микросхемах MCI, МСЗ, МС4, UC6-I, MC7-I. С выхода коммутатора логистических состояний сигнал поступает на схему выделения одного импульса.

Последовательно включенные компараторы напряжения MCI3, MCI4, MCI5 образуют два пороговых элемента, на выходе которых формируются логические перепада напряжения в моменты paвенства исследуемого сигнала и опорного уровня. С помощью резисторов ВЗБ и Е37 осуществляется изменение в некоторых пределах длительностей положительного и отрицательного импульсов для компенсации погрешностей за счет прохождения их на цепях логических элементов цифрового измерителя временных интервалов. С помощью логического элемента MCI7 осуществляется коммутация положительного и отрицательного импульсов при подаче соответствующего логического уровня 0 или I сигнала Через разъем Ш1 итульс поступает на вход преобразователя время-код.

После достижения установившегося режима в детекторе минимума и максимума, предыдущие состояния триггеров MCII будут отличаться от их данных состояний, в результате чего схема совпадений установит по R-входу единичный уровень напряжения на выходе верхнего триггера МС8 (плата П1), импульс с выхода формирователя MCI7 (плата Щ) через верхний элемент микросхемы МС9 (плата Ш) сбросит счетчик на тридцать два МСНО (плата П1), MCII и нижний триггер МС8. Низкий потенциал с выхода элемента микросхемы MCI3-3 (плата П1), входы которого соединены с выходом нижнего триггера МС8 (плата П1), закроет транзистор ТЗ (плата ИГ), отключая в формирователе MCI5 (плата Ш) дополнительную емкость С8 (плата Ш), в результате чего обеспечивается возврат к минимальному значению дискрета изменения уравновешивающих напряжений. Постоянное напряжение, равное максимальному значению исследуемого сигнала, с выхода эмиттерного повторителя поступает на прямой вход вычитающего устройства, выполненного на операционном усилителе МС7. На инверсный вход операционного усилителя МС7 поступает постоянное напряжение, равное минимальному значению исследуемого сигнала. Положительное постоянное напряжение, равное размаху исследуемого сигнала, поступает на вход интегрирующего преобразователя, выполненного на микросхемах MCI-MC6 и транзисторах TI, Т2. Преобразователь осуществляет преобразование постоянного напряжения во временной интервал и содержит интегратор на микросхеме МС5, который служит для интегрирования суммы измеряемого и образцового напряжений. Образцовое напряжение формируется на резисторе RI3 с помощью образцовых токов, подключаемых к резистору через переключатель токов (диоды ДЗ-Д6) от генераторов токов на микросхемах МС2, MC3-I, МСб и транзисторе TI. Эти токи стабилизируются стабилитронами ДТ, Д7. Переключение токов осуществляется по сигналу компаратора (микросхема МС4), сравнивающего выходной сигнал интегратора, прошедший через делитель напряжения (резисторы EI0, Н7) с выходным сигналом формирователя треугольных импульсов, собранного на микросхеме MCI Транзистор Т2 предназначен для формирования импульсов запуска формирователя импульсов треугольной формы.

На выходе преобразователя формируется широтно-импульсно модулированный сигнал, разность длительностей частей которого пропорцианальна измеряемому входному напряжению.

На микросхемах MCI2-MCI5 выполнен формирователь импульса, длительность которого равна длительности входного сигнала на уровне 0,5 амплитуды. Уровень 0,5 амплитуды формируется с помощью резисторного делителя В28, Н29, Ш, включенного между выходами детекторов максимума и минимума сигналов. Сигнал с резисторного делителя поступает на вход буферного каскада, выполненного на микросхеме MCI2. На второй вход буферного каскада MCI2 поступает исследуемый сигнал с высокочастотного разъема Ш2.

Детектор минимума собран по идентичной схеме и содержит в своем составе компаратор МС9, запоминающий триггер MCII-I, ключи MCI8, генератор уравновешивающего напряжения, выполненный на микросхемах MC2-I, MG4-I, МС4-3, MG2-3, транзисторе Т2 и накопительной емкости С2 (плата Щ). Для уменьшения времени измерения при низкой частоте следования исследуемого сигнала предназначена схема автоматического управления величиной дискрета изменения уравновешивающих напряжений, общая для детекторов минимума и максимума. Схема автоматического управления величиной дискрета содержит триггеры памяти MCI (плата П1), запоминающие состояния триггеров MCII, включенных на выходе компараторов МС9. В процессе уравновешивания амплитуды сигнала триггеры MCII не изменяют своих состояний, и наоборот, в установившемся режиме.

Сравнения предыдущих состояний триггеров запомненных триггерами памяти MCI (плата Щ) с данным состоянием триггеров осуществляется схемой сравнения, выполненной на логических элементах МСЗ, МС5, МС6 (плата Ш). Если состояния хотя бы одного из триггеров МСП совпадают, схема совпадений устанавливает по С-входу на инверсном выходе верхнего триггера МС8 (плата Ш) нулевой уровень, в результате чего на С-вход триггера MCI0-2 (плата П1) начинают поступать импульсы с выхода формирователя MCI7 (плата Ш). Триггер MCI0-2 (плата Ш) вместе с триггером MCI0-I (плата Ш) и двоично-десятичной декадой MCII (плата Ш) образуют счетчик на тридцать два. Пока счетчик на тридцать два не переполнился, процесс уравновешивания амплитуды в детекторах максимума и минимума идет с минимальной величиной дискрета. Сигнал переполнения с выхода счетной декады МСП (плата Ш) устанавливает по С-входу нулевой уровень на выходе нижнего триггера МС8 (плата Щ), в результате чего на выходе элемента микросхемы MCI3-3 (плата Ш) устанавливается единичный уровень, отпирающий транзистор ТЗ (плата Ш). Открывшийся транзистор ТЗ (плата Щ) подключает параллельно времязадающей емкости С7 (плата П1) в формирователе MCI5 (плата Щ) дополнительную емкость С8 (плата Ш), в результате чего длительность формируемых формирователем импульсов возрастает в тридцать раз. Это вызывает увеличение в тридцать раз дискрета изменения уравновешивающих напряжений на накопительных емкостях CI, C2 (плата П1), в результате чего уменьшается время достижения установившегося режима при низкой частоте следования исследуемого сигнала.

В зависимости от состояния триггера MCII-2 импульс с выхода формирователя MCI5 через ключи MCI9 поступает на один из входов генератора уравновешивающего напряжения, выполненного на транзисторах, входящих в состав транзисторных сборок МС2 и МС4 (плата ДТ). Генератор тока заряда содержит транзисторный ключ МС2-2 и эмиттерный повторитель МС4-2 с токозадающим резистором И4 (плата Щ). По аналогичной схеме выполнен генератор тока разряда на транзисторах противоположного типа проводимости МС4-4, МС2-4. Формирование уравновешивающего напряжения осуществляется на накопительной емкости CI. Полевой транзистор TI (плата П1) включен по схеме истокового повторителя. Уравновешивающее напряжение с выхода истокового повторителя TI через эмиттерный повторитель MCI6-2 поступает на инверсный вход компаратора MCIQ.

Детектор максимума содержит в своем составе компаратор напряжений на прямой вход которого с высокочастотного разъема Ш2 поступает исследуемый сигнал, а на инверсный вход уравновешивающее постоянное напряжение. Результат сравнения амплитуды сигнала с уравновешивающим напряжением запоминается триггером MCII-2, устанавливающимся по 5 – входу в единичное состояние в том случае, если амплитуда сигнала больше уравновешивающего напряжения и на выходе компаратора MCI0 в моменты равенства сигнала и уравновешивающего напряжения формируется импульсное напряжение. Выходной сигнал триггера MCII-2 управляет работой логических ключей, собранных на микросхеме MCI9 (плата Ш). На вторые входы ключей поступает импульс с формирователя, собранного на микросхеме MCI5 (плата Ш), запуск которого осуществляется сигналом “Запуск преобразователя” с блока развертки. Этим же сигналом осуществляется стробирование компаратора. Формирователь, собранный на микросхеме MCI7 (плата Щ), формирует импульс, осуществляющий установку триггера MCII-2 после каждого шага уравновешивания.

Преобразователь напряжение-время служит для преобразования во временной интервал амплитуды (размаха) исследуемого сигнала и содержит в своем составе детекторы максимума и минимума сигнала, вычитающее устройство, интегрирующий преобразователь, формирователь, предназначенный для формирования импульса, длительность которого равна длительности исследуемого сигнала на уровне 0,5 амплитуды. Детекторы максимума и минимума сигнала работают по методу уравновешивания амплитуды исследуемого сигнала напряжением постоянного тока.

Блок цифровых измерений предназначен для измерения амплитуды (размаха), периода и длительности исследуемого сигнала. Блок цифровых измерений, структурная схема которого приведена в инструкции, состоит из преобразователя напряжения и времени, преобразователя время-код, блока управления индикацией и блока индикации. Предоконечные эмиттерные повторители необходимы для согласования выхода фазоинверсного каскада со входом оконечного усилителя и построены на транзисторах МС2. Оконечный усилитель выполненный по схеме о динамической нагрузкой на транзисторах ТЗ-Т8, охваченный отрицательной обратной связью, способствует повышению линейности усилителя, позволяет получить размах сигнала, достаточный для горизонтального отклонения луча по экрану ЭЛТ. Перемещение луча по горизонтали осуществляется с помощью переменного резистора ВТ, изображенного на схеме. приведенной в инструкции. Усилитель “X” предназначен для преобразования пилообразного напряжения, поступающего с генератора развертки, в два противофазных сигнала и усиления их до величины,достаточной для отклонения луча по горизонтали на весь экран ЭЛТ. Фазоинверсный каскад собран по схеме балансного усилителя с несимметричный входом и симметричным выходом на транзисторах TI, T2 и микросхеме MCI. В третьем случае первый импульс со схемы выбора режима не попадает во временной интервал, равный 0-0,8 от длительности развертывающего напряжения. При этом два описанные ранее RS-триггера не переключаются и импульс, соответствующий окончанию пилообразного развертывающего напряжения, изменит состояние счетчика схемы управления ключами времязадающих элементов. Схема автоматического определения горизонтального размера изображения обеспечивает наблюдение на экране ЭЛТ от двух до семи периодов исследуемого сигнала или наблюдение измеряемого импульса при его размере на экране ЭЛТ от трех до восьми делений шкалы ЭЛТ. На плате П2 расположен формирователь импульсов “Запуск преобразователя”, управляющих работой преобразователя напряжение-время в блоке цифровых измерений. Формирователь выполнен на микросхемах MC2-I, МСЗ, MC5-I, MC7-I, МС8 и обеспечивает формирование импульсного сигнала, длительность которого во всем диапазоне частот не менее одного периода входного сигнала.

Г. В. Куликов, Б. П. Хабаров Ремонт измерительных приборов :: Библиотека технической литературы

Рассмотрены общие принципы ремонта радиоизмерительных приборов и методики отыскания неисправностей в узлах радиоаппаратуры. Приведено описание структурных и принципиальных схем наиболее популярных радиоизмерительных приборов отечественного производства: вольтметра универсального цифрового В7-38, генератора сигналов низкочастотного Г3-112/1, осциллографа универсального С1-125 и источника питания Б5-71. Рассмотрены методики их проверки, а также характерные неисправности приборов и способы их устранения. В приложении приведены схемы: тестера Щ4300; осциллографов С1-55, С1-65, С1-68, С1-73, С1-94, С1-96, С1-107; генераторов Г3-118, Г5-63; вольтметра В7-16.

Содержание
Список сокращений ……………………………………………………. 5
1. Принципы ремонта радиоизмерительных приборов 6
1.1. Общие вопросы ремонта РИП ………. ……………………………….. 6
1.2. Технологическая схема контроля и поиска неисправностей в РИП……………… 7
1.3. Описание моделей объектов ремонта……………………………………. 9
1.4. Методы поиска неисправностей в РЭА ………………………………….. 11
1.4.1. Метод анализа монтажа ………………………………………… 11
1.4.2. Метод измерений ……………………………………………… П
1.4.3. Метод воздействия ……………………………………… 12
1.4.4. Метод исключения…………………………………………….. 15
1.4.5. Метод разрыва цепи отрицательной обратной связи……………………. 15
1.4.6. Метод последовательного контроля ……………………………….. 17
1.4.7. Метод половинного деления схемы………………………………… 17
1.4.8. Вспомогательные методы поиска неисправностей …………………….. 18
1. 5. Неисправности активных и пассивных электрорадиоэлементов ……………….. 20
1.5.1. Транзисторы …………………………………………………. 20
1.5.2. Микросхемы…………………………………………………. 22
1.5.3. Тиристоры…………………………………………………… 23
1.5.4. Диоды ……………………………………………………… 24
1.5.5. Стабилитроны ……………………………………………….. 24
1.5.6. Резисторы …………………………………………………… 25
1.5.7. Конденсаторы………………………………………………… 25
1.5.8. Трансформаторы и дроссели …………………………………….. 26
1.6. Пайка электрорадиоэлементов ………………………………………… 26
2. Вольтметр универсальный цифровой В7-38 ………………. 28
2.1. Технические данные……………………………………….. ………. 28
2.2. Структурная схема …………………………………………………. 30
2.3. Принципиальная схема ……………………………………………… 31
2.3.1. Входные делители и преобразователи………………………………. 31
2.3.2. Аналого-цифровой преобразователь ……………………………….. 37
2.3.3. Устройство индикации …………………………………………. 41
2.3.4. Схема автоматического выбора пределов измерения …………………… 42
2.3.5. Источник питания …………………………………………….. 43
2.4. Техническое обслуживание прибора ……………………………………. 44
2.4.1. Перечень контрольно-измерительных приборов, необходимых для поверки вольтметра …………. 44
2.4.2. Калибровка прибора …………………………………………… 45
2.4.3. Поверка прибора ……………………………………………… 45
2. 5. Ремонт прибора……………………………………………………. 49
2.6. Конструкция прибора……………………………………………….. 51
3. Генератор сигналов низкочастотный ГЗ-112/1…………….. 53
3.1. Технические данные………………………………………………… 53
3.2. Структурная схема …………………………………………………. 55
3.3. Принципиальная схема ……………………………………………… 56
3.3.1. Задающий генератор …………………………………………… 57
3.3.2. Формирователь прямоугольных импульсов ………………………….. 61
3.3.3. Усилитель мощности…………………………………………… 62
3.3.4. Ступенчатый регулятор выходного напряжения (аттенюатор)…………….. 63
3.3.5. Источник питания блока генератора ……………………………….. 64
3.3.6. Внешний усилитель мощности и схема индикации выходного уровня . …….. 65
3.3.7. Источник питания блока усилителя………………………………… 66
3.4. Техническое обслуживание прибора ……………………………………. 68
3.4.1. Перечень контрольно-измерительных приборов, необходимых для поверки генератора ……. 68
3.4.2. Поверка прибора ……………………………………………… 69
3.5. Ремонт прибора……………………………………………………. 75
3.5.1. Неисправности блока генератора………………………………….. 75
3.5.2. Неисправности блока усилителя ………………………………….. 78
. 3.6. Конструкция прибора……………………………………………….. 79
4. Осциллограф универсальный С1-125………………………. 81
4.1. Технические данные………………………………………………… 81
4.2. Структурная схема …………………… ……………………………. 83
4.3. Принципиальная схема . …………………………………………….. 84
4.3.1. Канал вертикального отклонения …………………………………. 84
4.3.2. Канал горизонтального отклонения………………………………… 87
4.3.3. Усилитель Z и схема управления ЭЛТ………………………………. 92
4.3.4. Устройство управления…………………………………………. 94
4.3.5. Блок вторичного электропитания …………………………………. 96
4.4. Техническое обслуживание прибора ……………………………………. 99
4.4.1. Перечень контрольно-измерительных приборов, необходимых для поверки осциллографа …….. 99
4.4.2. Балансировка прибора………………………………………….. 100
4.4.3. Калибровка коэффициентов отклонения и коэффициентов развертки ………. 100
4.4.4. Поверка прибора ……………………………………………… 101
4.5. Ремонт прибора………………………. …………………………… 106
4.6. Конструкция прибора……………………………………………….. 114
5. Источник питания Б5-71……………………………………… 116
5.1. Технические данные………………………………………………… 116
5.2. Структурная схема …………………………………………………. 117
5.3. Принципиальная схема …………………. ………………………….. 119
5.3.1. Стабилизированный выпрямитель напряжения сети 3.760.235 (А7)………… 119
5.3.2. Преобразователь напряжения 3.760.238 (А8)…………………………. 120
5.3.3. Силовой выпрямитель 3.760.246 (А6)………………………………. 123
5.3.4. Вспомогательные источники питания 3.760.243 (А5)…………………… 124
5.3.5. Усилители мощности и схема регулируемой защиты выхода 3.760.239 (A3)….. 125
5.3.6. Усилители обратной связи по напряжению и току 3.760.241 (А2)…. ………. 126
5.3.7. Устройство управления и измерения 3.760.242-02 (А1) …………………. 128
5.4. Техническое обслуживание прибора ……………………………………. 132
5.4.1. Опробование прибора ………………………………………….. 133
5.4.2. Определение основной погрешности индикации выходного напряжения, выходного тока, внешнего напряжения и пульсации выходного напряжения …. 134
5.5. Ремонт прибора……………………………………………………. 135
5.6. Конструкция прибора……………………………………………. 138
Приложение ………………………………………………………. 141

…

Что такое осциллограф и как им пользоваться

Начинающим подробно о осциллографе, о том что это за измерительный прибор, как он работает и как используется в радиоэлектронике.

Как работает осциллограф

Осциллограф, в прямом смысле слова, является глазами радиолюбителя. Он позволяет не только оценить какие-то основные физические характеристики сигнала (напряжение, частота, сила тока), но и буквально увидеть график функции исследуемого сигнала, увидеть какие-то отклонения сигнала от нормы, искажения его формы, наличие помех и паразитных импульсов или сигналов.

Экран осциллографа представляет собой координатную плоскость с осями X и Y, а поступающие на его вход сигналы отображаются на этой плоскости как алгебраические функции.

В настоящее время существует множество типов осциллографов, как обычных аналоговых, отображающих сигналы на экране электронно-лучевой трубки, так и цифровые и компьютерные.

Как бы не был устроен осциллограф, и каким бы способом, электронным аналоговым или цифровым, программным не происходило построение функции, всегда одно и тоже, – на экране отображается зависимость сигнала Y от сигнала X, или от сигнала Y от шкалы времени, выложенной на ось X.

Рис. 1. Схематическое изображение электронно-лучевой трубки.

В основе обычного осциллографа лежит электронно-лучевая трубка, – вакуумный прибор, состоящий из экрана, покрытого слоем люминофора и электронной пушки, создающей электронный луч, направленный на этот экран. В месте попадания луча на экран люминофор светится, и мы видим светящуюся точку. Еще есть пластины горизонтального и вертикального отклонения. Ма рисунке 1 изображена схематически электронно-лучевая трубка, направленная экраном на вас, уважаемый читатель.

Рис. 2. Как отклоняется луч, если подать напряжение на пластины Y.

Круг -это корпус трубки, прямоугольник – экран, покрытый люминофором, а четыре черточки, обозначенные Х1, Х2, Y1, Y2 – это пластины горизонтального (X) и вертикального отклонения (Y). Точка в центре – «отпечаток» электронного луча на люминофоре.

Как уже было сказано, пушка электроннолучевой трубки создает поток электронов (электронный луч), который направлен в сторону экрана. Когда на этот луч не воздействуют никакие электрические или магнитные поля он летит себе в центр экрана.

Отколоняющие платины расположены с четырех сторон от луча, и если на них подать какое-то напряжение луч отклонится в сторону пластины под положительным потенциалом. Величина этого отклонения будет пропорциональна величине этого потенциала.

Рис. 3. Как отклоняется луч, если подать напряжение на пластины Х.

На рисунке 2 показано как отклоняется луч, если подать напряжение на пластины Y, причем, на Y2 – отрицательный полюс, а на Y1 – положительный. Если сменить полярность, – отклонение будет в другую сторону от среднего положения. Аналогичным образом отклоняется луч и при подаче напряжения на пластины X (рис. 3). А вот на рис. 4 показано что будет, если под напряжением будут и горизонтальные (X) и вертикальные (Y) пластины.

Так, изменяя напряжение на пластинах вертикального и горизонтального отклонения можно «гонять» луч как угодно по экрану, и вырисовывать им любые фигуры. При быстром перемещении луча, благодаря известному свойству человеческого зрения, и послесвечению люминофора электроннолучевой трубки, точка превратится в линию, и на экране появится геометрическая фигура.

Рис. 4. Что будет если под напряжением горизонтальные (X) и вертикальные (Y) пластины.

Теперь понятно, что изменяя напряжение между пластинами X можно перемещать луч по горизонтали, а изменяя напряжение между пластинами Y -по вертикали.

Для подачи сигналов на каналы вертикального и горизонтального отклонения у осциллографа есть входы «У» и «X». Но, обычно, необходимо видеть не зависимость одного сигнала от другого, а зависимость сигнала, поданного на вход «У» от шкалы времени, выложенного на ось X.

Чтобы это было возможно в осциллографе есть генератор горизонтальной развертки, который вырабатывает напряжение, изменяющееся по «пилообразному» закону (рис. 5). Это напряжение подается на пластины горизонтального отклонения (X).

Рис. 5. Напряжение, изменяющееся по пилообразному закону.

Пилообразное напряжение плавно и равномерно возрастает, перемещая луч по горизонтали от одного края экрана до другого, а затем резко возвращает луч обратно. При обратном перемещении специальная схема гасит луч. В результате, на экране луч постоянно перемещается слева – направо, а быстрота перемещения луча зависит от степени «наклона» пилообразного напряжения (то есть, от его частоты).

При частоте развертки более 20 Гц мы уже видим на экране не перемещающийся луч, а горизонтальную линию (рис. 6). Причем положение этой линии по вертикали зависит от напряжения, поданного на вход У (на вертикальные пластины).

Например, если масштаб оси У установить 1V на деление (на экране осциллографа обычно нанесена масштабная сетка), то при подаче на вход У постоянного напряжения величиной, например, +2V, линия переместится вверх на два деления (рис. 7).

Рис. 6. Горизонтальная линия на экране осциллографа.

Рис. 7. Горизонтальная линия на экране осциллографа смещенная вверх.

Рис. 8. График функции напряжения от времени на экране осциллографа – синусоида.

Рис. 9. График функции напряжения от времени на экране осциллографа – прямоугольные импульсы.

Если на вход У подать переменное напряжение или импульсы, горизонтальная линия изогнется, нарисовав на экране график функции этого напряжения от времени (рис.8 и рис.9.). По масштабной сетке по вертикали можно определить амплитуду сигнала, а по горизонтальной – его период.

Промышленный осциллограф

А сейчас перейдем к изучению конкретного прибора, – осциллографа С1-65. Это довольно старый и громоздкий прибор, в недавнем прошлом модель С1-65 (и С1-65А), можно сказать, была «хитом» радиоэлектронной промышленности. Ими оснащались практически все советские предприятия, производящие электронную технику военного и гражданского назначения.

Затем, после модернизации или закрытия, перепрофилирования, переоборудования предприятий, а так же, по истечении установленного срока эксплуатации, осциллографы С1-65 списывались и попадали к радиолюбителям или на радиорынки самым разными путями. Как бы там ни было, но С1-65 стал одним из самых распространенных осциллографов, доступных радиолюбителям. Следующим, в «списке популярности», был сервисный осциллограф С1-94, а далее «игрушки» -ОМ Л-2 и Н-313.

Обладателем какого бы осциллографа вы не являлись, все сказанное далее в отношении С1-65 будет в значительной степени справедливо и для вашего прибора.

На рисунке в тексте приводится схематическое изображение фронтальной панели С1-65. Панель осциллографа – светло-серого цвета зонирована по функциям синими тонкими линиями (на рисунке эти линии черные).

Для регулировки параметров луча есть ручки регулировки яркости и фокуса. Регулятором яркости регулируется не яркость всего экрана (как в телевизоре), а яркость только луча, или линии которую он выресовывает. Луч зеленого цвета. Регулятором фокуса добиваются чтобы линия (или точка) была наиболее тонкой.

Регулятор подсветки управляет яркостью лампочки, которая подсвечивает координатную сетку, расположенную перед экраном. Питание включается тумблером в нижнем правом углу.

Включив осциллограф первый раз вы можете не обнаружить на экране луча. Это может быть из-за того, что луч находится в зоне за пределами экрана или включен ждущий режим.

Чтобы выключить ждущий режим переключатель ждущего режима должен быть в крайне верхнем положении. «Поймать» луч и установить в центр экрана можно регулятором баланса (в других осциллографах он может быть обозначен как регулятор сдвига по вертикали) и регуляторами сдвига по горизонтали. Для регулировки луча по горизонтали есть две ручки – «грубо» (верхняя) и «точно» (нижняя). Этими ручками можно сдвигать влево или вправо путь, по которому движется луч.

Скорость, с которой движется луч по экрану зависит от положения ручки регулировки развертки («время/деление»). Ручка сделана в виде пирамидки из двух ручек, – большой, изменяющей период развертки скачкообразно, и маленькой для плавной регулировки.

Если вы обе эти ручки повернете налево в крайние положения период развертки будет минимальным и на экране будет видна перемещающаяся слева направо точка (но это при условии, что переключатель развертки, распложенный над эими ручками переключен в крайне левое положение). Поворачивая эти ручки направо уменьшаем период развертки и скорость движения луча увеличивается. На отметке «5mS» (5 миллисекунд) точка превращается в линию.

Регулируя развертку нужно учесть, что значения, подписанные на шкале вокруг ручки скачкообразной регулировки развертки верны только тогда, когда ручка плавной регулировки находится в крайне правом положении.

Уменьшить период развертки в десять раз можно переключив переключатель, расположенный над ручками регулировки развертки, в среднее положение. А если его переключить в правое положение, перемещением луча по горизонтали будет управлять не блок развертки осциллографа, а внешний сигнал, поданный на вход X.

Обычно требуется видеть функцию зависимости напряжения от времени. В этом случае развертка должна быть включена, а входной сигнал подают на вход Y, который может иметь три состояния, переключаемых переключателем входа Y.

В его крайне левом положении переключателя входа Y, вход непосредственно соединен с разъемом «вход Y». Так осциллограф будет показывать как постоянную, так и переменную составляющую исследуемого сигнала. В среднем положении вход Y выключен, а в крайне правом – он подключен через конденсатор, поэтому постоянную составляющую прибор, в этом положении переключателя, не показывает.

Рис. 1. Схематическое изображение фронтальной панели осциллографа С1-65.

Усиление усилителя вертикального отклонения регулируют двумя ручками, -переключателем V/деление и регулятором чувствительности Y, которые расположены одна на другой «пирамидкой». Например, если мы установим переключатель в положение «1V/дел.», а ручку регулировки повернем в крайне правое положение, то при подаче на вход Y напряжения 1V луч переместится вверх на одно деление.

Теперь, когда все работает, давайте попробуем посмотреть наводки в вашем теле. Установите переключатель «время/деление» на «5 mS», переключатель «V/деление» – на «2V». Подключите к входу Y щуп (или просто всуньте в разъем кусок проволоки) и прикоснитесь к нему пальцами.

На экране появится синусоида, возможно искаженная (её форма зависит от того, какие наводки есть в вашем теле). Если синусоида будет смещаться по горизонтали или будет иметь вид нескольких хаотически движущихся синусоид, нужно повернуть ручку «уровень» так, чтобы изображение стабилизировалось.

По клеткам на экране, зная сколько вольт на деление приходится по вертикали, и сколько миллисекунд на деление приходится по горизонтали, можно примерно вычислить амплитуду и период сигнала, частоту.

В правой части фронтальной панели, вверху, расположены органы управления синхронизацией. Синхронизация может быть внутренней (то есть, от входного сигнала, поданного на вход Y), от электросети или от внешнего источника, поступающего на вход X. Выбор – переключателем вида синхронизации.

В нашем случае, переключатель в верхнем положении (внутренняя). Ниже расположен калибратор, он представляет собой источник импульсов частотой 1 кГц или постоянного напряжения строго заданного уровня. Хотите увидеть как выглядят прямоугольные импульсы, – включите щуп, подключенный к входу Y в гнездо калибратора (переключатель калибратора должен быть в положении «1кГц»).

Переключите «время/деления» развертки так, чтобы были видны отдельные импульсы (например, в положение 0,2mS). Затем, поворотом ручки «уровень» добейтесь неподвижности изображения. Если нужно, измените масштаб по вертикали (V/деление).

Амплитуду импульсов калибратора можно регулировать от 20mV до 50V переключателем калибратора.

Продолжение:

1. Осциллограф для начинающих, эксперименты с усилительным каскадом
2. Практические упражнения по работе с осциллографом (RC-цепочки)
3. Как работать с осциллографом, проверяем усилитель низкой частоты

Литература: 1. РК-07-2003, РК-08-2007.

Щуп Р6100 для осциллографа с высокоомным входом

Представляю на Ваш суд обзор щупа для осциллографа после 3+ месяцев использования.
Upd. 22. 02.2019: обзор дополнен с учётом полученного опыта от эксплуатации щупа. Дополнение в конце обзора.

Вместо предисловия

На момент заказа (26.10.2014) щуп стоил $6.89, но у меня ещё были БиКовские монетки, с учётом которых цена получалась 6.55 и дешевле предложений я не нашёл. Заказан щуп был 26.10, а отправлен 28.10 – вполне стандартные для БиКа два дня. Посылка была без трек-номера. Фото посылки и упаковки не привожу. БиК никогда не отличался хорошим качеством упаковки (хотя я ничего дороже $20 у них не заказывал, полагаю, дорогостоящие заказы они упаковывают гораздо лучше). Сейчас ценник на щуп установлен $4.17, но в наличии его нет. А ещё БиК поменял фото щупа на странице описания, по которым видно, что поменялись цвета некоторых компонентов (ползунок переключателя стал чёрный, кольца – жёлтые, колпачки серые в тон щупа) и комплектация (колпачков стало в 2 раза больше, а колец на пару меньше). Кстати последний отзыв о щупе на странице магазина – мой. 🙂

Характеристики щупа со страницы магазина:

Щуп был упакован в полиэтиленовый пакет с инструкцией вкладышем, вот его комплектация:

Пару слов о назначении всех этих дополнительных «штучек».
Кольца цепляются на байонет подключаемый к осциллографу и ручку щупа и применяются для удобства определения по цвету колец какая ручка щупа к какому каналу осциллографа подключена (но т.к. в комплекте лишь один щуп, то полезны данные кольца будут владельцам таких же комплектных щупов). Вот поменял на своём щупе кольца на салатовые:

Насадка в виде колпачка предназначена для изоляции от общего, полезно когда нужно щупом «пробираться» сквозь провода/платы.

Почти такая же насадка отличающаяся лишь выступами с двух сторон от сигнальной иглы может применятся как и первая, но так же удобна при «тыкании» в платы с smd компонентами. Надеваются эти колпачки довольно туго, а снимаются ещё сложнее. 🙂

Ну и наконец, самая полезная, на мой взгляд, штука – захват. Применяется для держания щупа за провод/вывод измеряемого сигнала. Позволяет уцепиться за толщину от долей мм до 2.5мм. Работает как надо. Пользуюсь им, в отличие от всех вышеописанных, регулярно.

Так же в комплекте имеется отвёртка с пластиковой ручкой для калибровки щупа.
Внешний вид самого щупа вполне понятен из вышеприведённых фото, но для полноты восприятия добавлю фото такого ракурса:

Надо отметить, что инструкция из комплекта не для галочки, в ней есть практически вся необходимая информация. Смотрите сами:

Но, а о чём умалчивает инструкция, поведаю Вам я. Длина кабеля щупа с байонетом – 104см, длина ручки щупа от кабеля до иголки – 14см (т.е. общая длина щупа равна 104+14=118см, до заявленных 120см не хватило 2см), длина общего провода с «крокодилом» — 14.5см. Никаких запахов щуп не производил, понравилась мягкость/гибкость кабеля. У ползунка переключателя х1/х10 (выключатель делителя) за время использования фиксация в крайних положениях стала не такая чёткая. Сама конструкция переключателя доверия не вызывает, стараюсь пользоваться им как можно реже (как правило щуп всегда эксплуатируется в режиме х10), чего и рекомендую всем пользователям аналогичных щупов. Общий провод с крокодилом съёмный. Сигнальная игла не настолько острая, что бы ей можно было случайно уколоться, но и не тупая. За время использования если и затупилась, то я этого не заметил. Метали из которого она выполнена не магнитный.
Ещё до заказа данного щупа, как и полагается человеку покупающему вещь в личное пользование, я выяснил интересующие меня вопросы касательно подобных щупов. И поэтому знал, что импортный разъем под названием «BNC» на щупе стыкуется с нашим байонетом «СР-50-73» на осциллографе не идеально – BNC разъем не до конца закручивается. И знал, что это легко исправляется подходящим надфилем.
Собственно так и вышло — во входной разъём осциллографа щуп вставлялся плотно, но вот зафиксировать его не получилось – угол проточенных пазов на BNC разъёме немного великоват. Что ж снимаю и аккуратно подтачиваю надфилем. Вот так выглядит адаптированный под отечественный байонет BNC разъём:

Стоит отметить, что вес BNC разъёма этого щупа гораздо меньше веса разъёма СР-50-74 комплектного щупа. Это и неудивительно ведь в BNC металла используется гораздо меньше.

Покупался щуп для моего осциллографа С1-65. Этот осциллограф имеет заявленную полосу пропускания канала Y равную 0-35МГц (при спаде АЧХ не превышающей 3дБ, для 5мВ/дел), входную ёмкость не более 30пФ при сопротивлении равном 1.0МОм ±5%. Сопоставляем с характеристиками щупа – входное сопротивление подходящее, диапазон компенсации ёмкости тоже подходящий. Т.е. противопоказаний нет 🙂
В С1-65 есть встроенный калибратор, выдающий 1кГц меандр с амплитудой от 0.02 до 50В или постоянное напряжение с таким же диапазоном. Калибратор как раз и предназначен для проверки и подстройки канала Y осциллографа и комплектного делителя с коэффициентом деления Кд=10. К сожаленью мне осциллограф попал в руки лишь с одним таким щупом (далее по тексту я его буду называть комплектным, хотя на самом деле история его происхождения мне неизвестна):

Калибратор осциллографа С1-65:

Вот так выглядит принципиальная схема комплектного выносного делителя осциллографа С1-65 (которого у меня нет):

А реальная принципиальная схема устройства обозреваемого щупа мне неизвестна, т. к. его конструкция не разборная, но зная то, что щуп представляет собой частотно-компенсированный делитель напряжения и, зная его параметры, полагаю, что она (схема) выглядит так:

Где Rк – сопротивление центральной жилы кабеля щупа, а Cк – ёмкость образованная рядом расположенными центральной жилой и оплёткой кабеля щупа и его монтажа.
Параметры делителя на постоянном токе вычисляются следующим образом:
Сопротивление щупа Rщ=Rх+R2;
Коэффициент деления Kд=R2/(Rх+R2).
где Rх – общее сопротивление, состоящее из последовательно включённых сопротивлений резистора R1 и центральной жилы (сигнального провода) кабеля щупа Rк равного 100 Ом (измерено китайским мультиметром ADM-02), а R2 – входное сопротивление осциллографа (паспортные данные).
Т.е. в нашем случае на постоянном токе десятикратное деление напряжения обеспечивается делителем, состоящим из последовательно включенного резистора 8.9999МОм (+100Ом кабель) и 1.0МОм (±5%) входного сопротивления осциллографа.
На переменном токе параметры делителя вычисляются сложнее, т.к. уже участвуют ёмкости С1, ёмкость кабеля щупа и его монтажа — Ск, подстроечного конденсатора С2 и входная ёмкость осциллографа условно обозначенная как конденсатор С3.
Если отношение ёмкостей в ёмкостном делителе, образованном С1 и Ск+С2+С3(далее Сх) будет равно отношению сопротивлений в резистивном, то амплитудно-частотная характеристика щупа будет ровной во всем диапазоне, начиная от постоянного тока и до частот ограниченных общим (активным+реактивным) сопротивлением щупа (ведь 22.5пф указанные в характеристиках щупа на частоте 35МГц это реактивное сопротивление величиной 202Ома). Поэтому величину ёмкости конденсатора С1 выбирают, как правило, равной 1/9 величины ёмкости Сх. В нашем случае суммарную ёмкость входа осциллографа и щупа примем 30+120=150пФ (реально может и больше, но точно измерить ёмкость щупа нет возможности, поэтому взял максимальное значение заявленное в характеристиках), следовательно, ёмкость конденсатора С1 должна быть не более 16. 7пФ. Изменением ёмкости подстроечного конденсатора С2 добиваются выполнения условия компенсации – Zc1*(R1+Rк)=Zcх*R2 (где Z=1/2πFC).

Настройка компенсации щупа.
Как и показано в инструкции к обозреваемому щупу при не настроенном делителе щупа меандр может принимать один из двух видов:

Так выглядят прямоугольные импульсы при ёмкости щупа больше необходимой.

А так — при ёмкости щупа меньше необходимой. Осциллограммы с моего осциллографа с сигналом от калибратора при крайних позициях подстроечного конденсатора (С2). Кстати, расположен С2, как Вы уже поняли, на байонете:

И так слишком большая ёмкость вызывает значительные выбросы по фронтам, недостаточная — их затягивание. Понятно, что при настроенном делителе форма вершины прямоугольного импульса должна стремится к ровной прямой (форма реального прямоугольного импульса отлична от прямоугольника — по фронту импульса в любом случае присутствует выброс в виде иголки, а по спаду присутствует скругление). Изменением ёмкости конденсатора С2 добиваются получения на экране осциллографа прямоугольных импульсов без завала фронтов, амплитуда выбросов на фронтах должна быть не более 5-10% от амплитуды импульсов. Для большей наглядности/точности я решил проводить настройку путём сравнения формы сигнала при измерении комплектным щупом и обозреваемым (с учётом вышеизложенных мыслей). Приступив к калибровке делителя щупа от встроенного в осциллографе калибратора я обнаружил как «вяло» меняется форма фронта импульса при значительной величине поворота подстроечного конденсатора (С2), что явно указывает на то, что для более точной калибровки делителя щупа в моём случае нужно использовать сигнал более высокой частоты. А значит, нужен был генератор прямоугольных импульсов частотой повыше. Поскольку в хозяйстве такого готового генератора не оказалось, то для этих целей был «собран» ВЧ генератор импульсов. Ну «собран» это не совсем подходящий термин в данном случае, т.к. вся конструкция представляет собой плату ардуино (к слову на тот момент плата ардуино была самодельной) с залитым нужным скетчем и подключенным к ней БП (скетч написан не мной, а товарищем maksim с ресурса arduino. ru). При хорошем источнике питания форма прямоугольных импульсов выдаваемых микроконтроллером atmega328 (на нём базируется моя плата ардуино) при частоте задающего генератора 16МГц имеет мало искажений на частоте вплоть до 2МГц. Проводить дальнейшую калибровку встроенного делителя обозреваемого щупа решено было на частоте равной 1МГц. Так выглядит тестовый генератор в сборе:

А вот фото сравнения при настройке делителя щупа:


1МГц на комплектном щупе.

1МГц на обозреваемом щупе в режиме х1.

Тоже в режиме х10.
А так выглядит вершина импульса с частотой сигнала 4МГц на моём осциллографе:

Комплектный щуп слева, обозреваемый в режиме х1 – справа.
На фото хорошо видно, что обозреваемый щуп в таком режиме измерений проигрывает комплектному щупу и то, что оба щупа не годятся для столь точного наблюдения формы ВЧ сигнала (4МГц). Проигрыш обозреваемого щупа в таком тесте вполне закономерен, ведь в щупе подключен С2 и длина его кабеля значительно (на 33см) больше, а, следовательно, больше и его ёмкость. Однако в инструкции к щупу обозреваемый щуп в режиме х1 предлагают применять до частот величиною 6МГц. Оно конечно можно, но если чувствительность Вашего осциллографа по входу позволяет наблюдать сигнал с делителем (в режиме х10), то я рекомендую применять его и на частотах до 6МГц, т.к. это снижает входную ёмкость осциллографа, а, следовательно, вносит меньше искажений в исследуемый сигнал (наглядный пример на фото выше). Стоит отметить, что идеально откалибровать щуп у меня так и не получилось.
Вывод – лично меня щуп полностью устраивает. В паре с советским осциллографом с полосой пропускания до 100МГц обладающим высокоомным входом он выглядит привлекательней, чем комплектный. Покупать его есть смысл при отсутствии комплектного выносного делителя осциллографа.

Upd. 22.02.2019

Ещё одно предисловие

Какое-то время назад понадобился мне нихром/вольфрам, путём поиска в интернете я нашёл искомое. Так я узнал цену этих металлов и после этого меня не покидала мысль, что уж как-то дёшево продают этот щуп — такое сложное/технологичное устройство к тому же содержащее в себе дорогие материалы (нихром/вольфрам). Но пока щуп работал, вскрывать мне его не хотелось (я ведь полагал, что он не разборный). Однако не так давно в байонете щупа стал пропадать контакт и соответственно назрела необходимость вскрытия. Я вспомнил о том, что кто-то уже спрашивал про вскрытие этого щупа и номиналы деталей находящихся в байонете. Покопавшись в личных сообщениях сайта, я нашёл эту переписку с камрадом — maks740. Он же и показал мне, как разбирается байонет подобных щупов.

Оказывается байонет довольно просто разбирается — необходимо лишь стянуть прорезиненный «хвост» щупа с металлического хвостовика байонета (см. фото). После этого нам откроется часть внутреннего мира щупа и одновременно с этим возможно придёт разочарование, т.к. центральная жила щупа выполнения из обычного медного многожильного провода (никакого нихрома/вольфрама), а сопротивление центральной жилы величиною 100 Ом достигается применением smd резистора распаянного на плате внутри байонета. Так же на плате помимо подстроечного конденсатора и резистора номиналом 100 Ом присутствует ещё один резистор номиналом 33 Ома. Номинал второго резистора может отличаться от моего в зависимости от емкости подстроечного конденсатора и максимальной заявленной частоты щупа.

Как видно по фото — флюс не отмыт.
Плата прикручена к металлическому каркасу байонета винтом м1.7 винт так же выступает в роли проводника — соединяет дорожку платы с общим (каркасом).
Кабель щупа опресован хвостовиком байонета.
Причина пропадания контакта оказалась в отломанной центральной металлической жиле со стороны байонета. После зачистки оставшейся части центрального контакта скальпелем, он прекрасно облудился неактивным флюсом.

В итоге схема щупа на самом деле выглядит скорее всего так:

Какие выводы можно сделать? — Китайцы такие китайцы 🙂 А если серьёзно, то так как центральная жила из меди, то ни о каком распределенном сопротивлении речи быть не может. Соответственно точность на высоких частотах будет ниже… тем не менее, альтернатив за такую цену в свободной продаже не найти.

Традиция сайта

P.S.: Всё вышеизложенное является плодом моих суждений и поэтому не претендует ни на полноту, ни на истинность. Я сожалею, если процесс ознакомления читателя с данным текстом сопровождался какими-либо негативными ощущениями.
P.P.S: буду рад конструктивной критике и готов по мере своих возможностей ответить на интересующие вопросы по теме обозреваемого товара.

Принципиальная Схема Осциллографа – tokzamer.ru

Ну колечки это такое, можно и пережить, а вот дополнительный контакт жалко, мне бы очень пригодился : Щуп имеет встроенный делитель , с соответствующим переключателем.


Минимальная частота формы сигнала, которая может быть отображена на LCD составляет Гц. Посмотрим что это такое и как оно работает : Данный осциллограф изначально даже на странице продавца позиционируется как вариант для обучения, то есть рассчитан на неподготовленного, начинающего пользователя, который сильно далек от управления более «навороченными» моделями и вполне может запутаться.

Вход не был закорочен, если закоротить, то на экране просто прямая линия. Амплитуда линейно падающего напряжения, формируемого генератором развертки, около 5В было около 7В.
USB-осциллограф LabNation SmartScope

Конструктор осциллографа: модель DSO Китайские производители всегда славились умением создавать электронику для профессиональных потребностей с очень ограниченным функционалом и за довольно небольшие деньги.

Стабилитрон D1 — 1NA, 8. Кстати, осциллограф заказывался у того же продавца, что и LCR-метр, потому стоимость доставки немного снизилась.

Я предварительно зачистил ножки мелкой наждачкой.

Подключается такая приставка к микрофонному или линейному входу и не требует никаких дополнительных драйверов. Это называется обратным ходом.

Для большинства универсальных осциллографов эта полоса составляет 5МГц. Калибратор предназначен для формирования сигнала калиброванного по амплитуде и длительности.

ТОП схем простых зарядных устройств

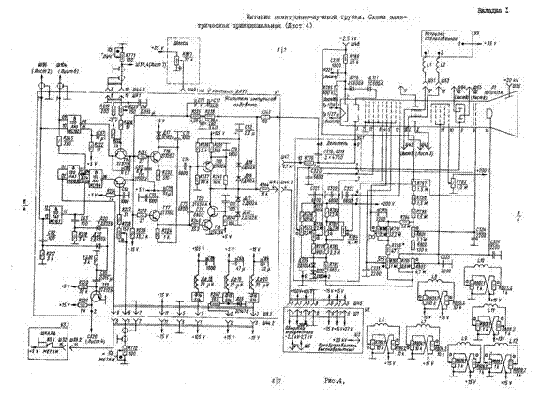

Схемы осциллографов

Модулятор, фокусирующий электрод и анод имеют центральные отверстия, через которые и пролетает электронный луч. С эмиттера транзистора VT1 синхронизирующий сигнал поступает на дифференциальный каскад транзисторы VT2 и VT3 , усиливающего его до уровня, достаточного для срабатывания триггера синхронизации. Его основные достоинства — калиброванные чувствительность усилителя вертикального отклонения луча и длительность развертки, позволяющие не только наблюдать сигнал, но и измерить его параметры, а также относительно небольшие размеры.

Если нет осциллографа, можно ограничиться приблизительной оценкой размаха измерением вольтметром с высоким входным сопротивлением напряжения на коллекторе транзистора VT7 при максимальной длительности развертки.

Внешний вид осциллографа показан на рис. Положительный перепад импульса с блока запуска развертки переводит триггер в другое устойчивое состояние, отрицательный — возвращает в исходное состояние.

Стабилитрон VD1, резистор R12, конденсатор C7 защищают повторитель от перегрузок входным сигналом. Подобное может случиться в процессе ремонта осциллографа или при самостоятельном изготовлении простенького любительского прибора.

Преобразователь напряжения , формирует отрицательный полюс 5 Вольт. Конструктор осциллографа: модель DSO Китайские производители всегда славились умением создавать электронику для профессиональных потребностей с очень ограниченным функционалом и за довольно небольшие деньги.

Малогабаритные осциллографы, например, С, С могут работать от автомобильного аккумулятора.

Если всё нормально, выключаем питание и устанавливаем перемычку JP4.
Техническое обслуживание осциллографа ОМЛ после долгого хранения

Комментарии: 6

Видео работы осциллографа С При обратной сборке после ремонта проверяем положение трубки и ставим ее ровно.

Внешний вид пятилучевого осциллографа С с установленной фотокамерой показан на рисунке 1. Кстати, такие калибраторы есть и у современных цифровых осциллографов.

Крышка оклеена искусственной кожей и снабжена ручкой для переноски осциллографа.

Для регулировки была также и отверточка, но она мне сильно пригодилась для работы с осциллографом, а не щупом. Поэтому синусоида на экране начинается с положительного полупериода.

В осциллографе используется автоматический режим триггера. К сожалению осциллограф умеет работать только с переменным током, впрочем для большинства задач этого более чем достаточно.

Комментарии: 6

Такой же диаметр имеют и текстолитовые валики-удлинители осей переменных резисторов R, R Ну все думаю, «Бобик сдох», на экране ерунда, в первом режиме не рассмотреть, во втором почти треугольник. Снизу пайка хоть и относительно качественная, но вот флюс, его много.

Но ведь работает же. Это означает, что если входной сигнал повторяющийся к примеру треугольник то триггер работает хорошо. В комплект осциллографа входила регистрирующая фотокамера РФК-5, прикрепленная к экрану, что обеспечивало съемку осциллограмм на фотопленку. Получается, что каскад на одном транзисторе усилил сигнал амплитудой 10 мВ в 8,7 раз.

Питание ЭЛТ нестабилизированным напряжением приводит к тому, что при колебаниях напряжения сети размеры осциллограмм несколько изменяются, однако для простого осциллографа это можно считать допустимым. Цепи накала ЭЛТ питаются от отдельной обмотки силового трансформатора блок А1. На рисунке 3 луч отклоняется в точку О3. Кстати, цена щупа весьма низкая, как на мой взгляд, у нас в оффлайне они стоят куда дороже.
Осциллографы Первая часть

Органы регулировки и управления осциллографа С1-65

Область экрана осциллограммы: x64 пикселей.

Для охлаждения нагревающихся деталей осциллографа в днище просверлены вентиляционные отверстия, а для того чтобы между ней и плоскостью стола всегда было достаточное расстояние, привинчены резиновые ножки соответствующей высоты. Один из таких приборов показан на рисунке 2. Выбор источника синхронизации внутренний; внешний; от сети; от сети, уменьшенный в 10 раз осуществляется переключателем ВЗ.

Спустя несколько секунд можно будет наблюдать синусоидные волны и шкалу при выключенном щупе. Для большинства универсальных осциллографов эта полоса составляет 5МГц.

После того как плату просушили, ещё раз проверяем качество пайки. Провода гибкие, прочные, у меня в процессе ремонта ничего не оторвалось, сделано все на совесть — это не современные нежные китайские приборы, где при первом же демонтаже может отвалится половина проводки и часть их креплений. Предусилитель синхронизации предназначен для усиления внутренних сигналов синхронизации до уровня, необходимого для работы схемы синхронизации, а также для согласования выходного уровня усилителя Y с нулевым уровнем входа синхронизации.

Видео работы осциллографа С1-94

Если все параметры соответствуют нужным значениям, нужно отключить прибор от питания и установить JP4 перемычку. Подстроечный конденсатор С1— керамический. Масштаб времени для отображения может быть легко изменён функцией changeTimeDivision.

Для удобства наблюдения фронта исследуемого сигнала в К В О включена линия задержки ЛЗ1 в данной конструкции отсутствует. Выходная обмотка трансформатора Тр1 служит источником сетевого синхросигнала для схемы синхронизации. Если постоянные напряжения измерить просто, достаточно узнать только величину, то с переменными напряжениями имеют место быть некоторые нюансы.

Характеристики осциллографа

Узел питания и входного операционного усилителя. Я пробовал питать его от повербанка, работает отлично. Сборка прибора самому по имеющимся схемам и приобретенных в разных точках радиодеталях не всегда может оказаться дешевле, чем приобретение конструктора, поэтому необходимо предварительно оценивать стоимость затеи, ее оправданность. Ротор этой секции удаляют. Облегчает работу наличие практически на всех деталях и самой плате соответствующей маркировки, что действительно превращает процесс в собирание детского конструктора взрослым.

Естественно, что на трубку должны быть поданы напряжения питания. Питание Напряжение поступает с 9-вольтовой батареи на интегральный стабилизатор напряжения TC В базовую цепь транзистора VT1 включен диод VD1, предохраняющий вход усилителя синхронизации от перегрузок. Переключатель разбирают, экранирующую перегородку рис. Исследуемый сигнал через входной разъем поступает на переключатель «Откр.
Осциллограф Первое знакомство

СССР С1-65А С1-65А ОСЦИЛЛОСКОП СМ скачать руководство по обслуживанию, схемы, eeprom, ремонтная информация для специалистов по электронике

Sziasztok Ван еги ilyen régi műszerem nagyon hozzám nőtt, jó lenne megjavítani. Sajnos minap egy kis víz került a kapcsolóhoz, azonnal szétszedtem, kitakarítottam, kiszárítottam. Viszont elkezdte, hogy dióda állásban nem “1” -et mutat a kijelző, hanem 100mV / 000mV össze-vissza. Itt találtam kapcsolási rajzot, de esetleg valaki találkozott ilyen hibával? Az összes tisztítást megcsináltam, átforrasztottam az egészet.Köszi a segítséget Szabi

Szép jó estét Uraim! Keresek a fenti NDK- s műszerbe KPC 104 G duál mosfet- et, vagy kiváltóját. Továbbá egy darab B 109 D Ic- t.Helyette jó a TAA 521- es ic is. Ha valakinek van darabja vagy ötlete, kérem segítsen! Кёсёнём! Szép estét! Галибали Légy szíves a címet kiegészíteni! Калекс Самый szintén: ez nem érthetőbb ??? Kalex

Sziasztok.Egy Tektronix 455-os szkopnak ujra kell epitsem a sokszorozot.Zarlatos.A kapcsolasi rajzon, nem irja hogy menyi kell legyen az anodfeszultsege.Valaki tud segiteni? Koszonom.
