Ремонтируем Электронику 7-06К...: ker_laeda — LiveJournal




Есть у меня в хозяйстве интересные часы Электроника-7-06К. Интересными их делают, пожалуй, два момента: размеры и «тёплое ламповое» исполнение 🙂 Ну, и плюс ко всему какой-никакой, а всё же раритет.

Часы не пылятся где-то в шкафу, а полностью и справны и трудятся, показывая текущее время.

Их цифры отлично видно с любого ракурса и они неплохо исполняют роль своеобразного ночника (кому как, но лично мне, тёмными зимними ночами, небольшая подсветка кажется удобной).

Кстати, часы весьма точны, если ответственно подойти к стабилизации питающего напряжения. На случай отключения эл. энергии у них имеется резервное питание от шести элементов типоразмера «D» (или А373, если по ГОСТу). Индикация, конечно, при питании от батареек, пропадает, но ход часов сохраняется. Ток потребления от батареек не более 2,5мА (по паспорту). Батареек хватает ооочень надолго. К примеру, данный комплект солевых батареек у меня отработал уже два года, и до сих пор жив.

И всё бы было хорошо, но однажды я обнаружил, что часы начали показывать какую-то ахинею, что-то вроде «67:00» и при этом перестала мигать секундная «точка».

Ну, думаю, наверно магнитная буря на марсе повлияла… сглючили. Ладно, не беда, на сто бед, как известно, один reset.

Перезапустил. Начал выставлять текущее время. Часы выставил, а вот, минуты ни в какую (точка, кстати, тоже мигать не начала)!

А, вот это, вот, уже плохо. Значить требуется хирургическое вмешательство.

Часы были в срочном порядке демонтированы и вскрыты. Попутно нашёл в интернете несколько вариантов сканов схем и паспорт.

Как, оказалось, найти в приемлемом качестве скан схемы оказалось невозможно (интересно, чем руководствуются люди, сканирующие потёртые электронные схемы размером с А3 в разрешении 300dpi и сохраняющие их в однобитном ЧБ!!?). Поэтому пришлось выбирать лучшее из худшего и для гарантии несколько вариантов.

Покурив мануал и поковырявшись немного во внутренностях, был немного удивлён. Если честно, почему-то всегда думал, что разобрав часы, увижу внутри что-то наподобие какой-нибудь КР145ИК1901, но заместо этого увидел внутри кучку десятичных счётчиков-дешифраторов (К176ИЕ3 и  К176ИЕ4) вкупе с микросхемой таймером (К176ИЕ12).





Принцип работы простой. Микросхема генератор генерирует ряд импульсов с периодичностью 0,5, 1 и 60 секунд.

Импульсы с периодом 1 с. отпирают транзистор, который включает индикатор секунд («точку») на лампе ИВ-4. Минутные импульсы подаются на вход первого счётчика-дешифратора К176ИЕ4, который управляет семисегментным индикатором единиц минут, набранным из ламп ИВ-26. Точнее сказать, управляет не самими лампами, а транзисторами, которые уже коммутируют нужные выводы ИВ-26.

Когда счётчик единиц минут доходит до 10, то он сбрасывается, и на его выходе «P» (пин 2) формируется импульс высокого уровня, который в свою очередь попадает на счётчик К176ИЕ3. Их разница с ИЕ4 только в том, что ИЕ3 считает не до 10, как ИЕ4, а до шести (правильно – это счётчик десятков минут). Так, досчитав до шести, он, в свою очередь «пинает» следующего в очереди, а именно счётчик единиц часов (ИЕ4). Со счётчиком десятков часов всё хитрее, тут уже используется не выходной пин 2, а пин 3, на нём формируется высокий уровень при счёте до двух. Это нужно, чтобы задействовать другой выход счётчика единиц часов (пин 3). Второе отличие ИЕ3 от ИЕ4 заключается в том, что на третьем пине последнего формируется высокий логический уровень при счёте до четырёх. Этим и достигается 24х часовой формат представления времени.

Тут я, кстати, нашёл первое различие «моего» варианта платы со скачанной схемой – это согласование выходных сигналов счётчика единиц часов с входом счётчика десятков часов. В моих часах была применена коммутация при помощи транзистора, а в схеме использовалась «логика» К176ЛА7. Это первая попавшаяся доработка, сделанная с целью удешевления конструкции, но будет и ещё одна.

Кстати о согласовании. Т.к. переключение триггеров счётчиков происходит по спаду импульсов положительной полярности на их входе, то выходы генератора К176ИЕ12 подключаются к ним не напрямую, а через своеобразный RC-фильтр (C9,R15; C?,R6, схема ниже), повешенный на +9 вольт.

Импульсы с периодом 0,5 секунд являются «установочными» и коммутируются кнопками установки часов и минут на входы соответствующих счётчиков для их переключения.

В моём случае отсутствовал ход часов, переключение минут и индикация секунд. Всё указывало на отсутствие указанных выше импульсов и, как следствие, неисправность микросхемы К176ИЕ12.

Буду анализировать сигналы, что куда приходит, а что нет.

Для удобства в ключевые места платы впаял проводки.





Для начала зацепился осциллографом ко входу счётчика единиц минут.





И ничего… Хм неужто и вправду ИЕ12?!

Следующее, что не мешало бы проверить – это генерацию установочных импульсов.

В этот раз зацепился осциллом прямо на соответствующий выход К176ИЕ12.





Всё в порядке импульсы есть…

Решил ещё раз проверить минутные импульсы, но уже непосредственно на выходе ИЕ12.





И тут оказывается всё в порядке. Странно…

А давай-ка я проверю, что на выходе «установочных» импульсов, но уже после RC цепочки.





Всё ясно! Теперь понятно, почему я не увидел минутных импульсов.

Они просто очень короткие и при больших интервалах выборок они просто не упевают отразиться на экране осциллографа. А при маленьких интервалах их просто не успеешь засечь, т.к. период достаточно большой.





По идее, их можно было бы увидеть, используя логический анализатор (типа такого), но, к сожалению, у меня его больше нет (дал попользоваться и не вернули). Ладно, поверим на слово, что на входе D2 они присутствуют.

Кстати, пока разбирался с прохождением «установочных» импульсов, нашёл ещё одно несоответствие в схеме устройства со схемой принципиальной.





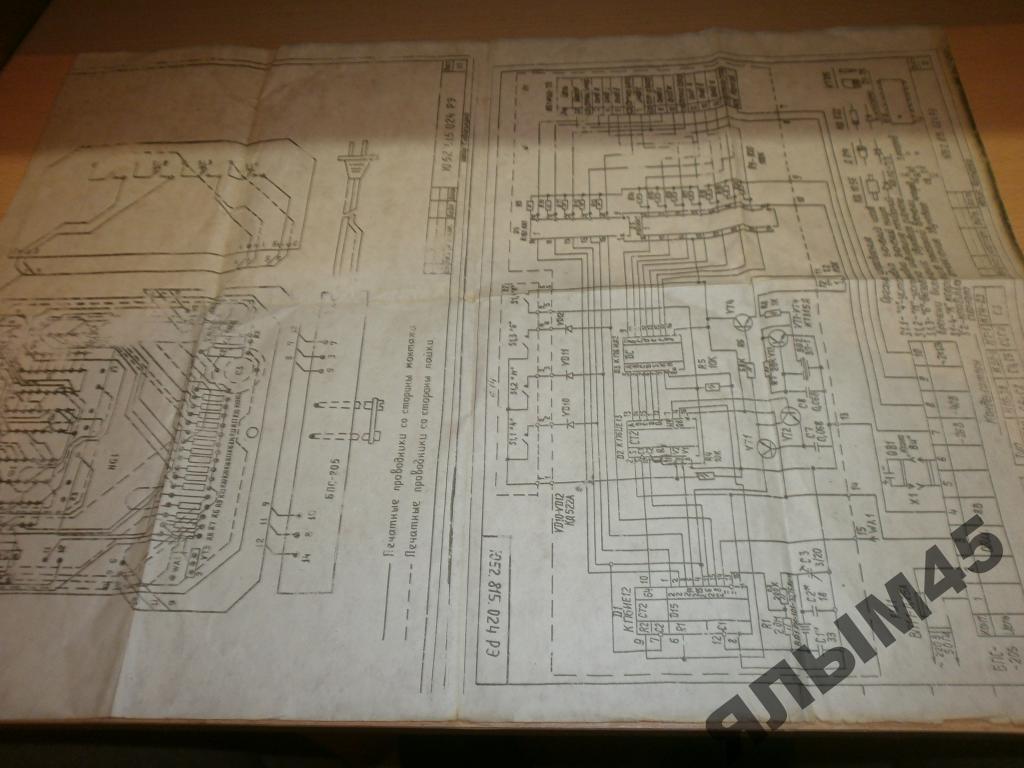

На скане схемы (из паспорта часов) изображены двухпозиционные кнопки (установки минут и часов) без фиксации. Нормально замкнутый контакт при нажатии размыкается, блокируя прохождение импульсов хода, и подключает на вход счётчика импульсы «установочные». На практике же производитель ограничился кнопкой с нормально разомкнутым контактом и диодом.

Проверил ещё и секундные импульсы. И тут всё в порядке. Значит, с D1 проблем нет.

Выпаял транзистор, зажигающий лампу ИВ-4. Прозвонил. Транзистор дохлый.

Теперь всё встало на свои места. Это не одна неисправность, а две, от того и такое поведение часов.

Следуя простейшей логике, причина основной неисправности – это вышедшая из строя микросхема D2.

Выпаиваем старую.





Впаиваем новую.




Попутно заменил все старые электролиты. Громко сказано «все», на самом деле их там всего два 🙂 Один в блоке питания, второй в блоке коррекции.





Подаём питание… УРА! Часы завелись!

Можно собирать.





После сборки выставил текущее время и погонял сутки.

Всё работает как часы исправно. Можно отправлять в продакшн.

▶▷▶▷ принципиальная электрическая схема часов электроника-7

▶▷▶▷ принципиальная электрическая схема часов электроника-7
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:02-04-2019

принципиальная электрическая схема часов электроника-7 - Инструкция По Эксплуатации Часов Электроника 7 akkistaujudoweeblycombloginstrukciya-po-ekspluatacii Cached Принципиальная схема часов Электроника 7 -06 (настенные) - 35Кб (получено от сайта Схемотека - Электроника ТА-5-01 Блок питания Телевизор Электроника Ц-432Д (4ПИЦТ-25-iv-2) вариант 2 Электроника Б1-22 Схема принципиальная электрическая часов электроника sytraderushema-printsipial-naya-e-lektricheskaya Cached Схема подключения антенного усилителя swa паспорта к станкам и оборудованию электроника и электрика загрузить электроника 7 06м часы настенные электронные схема схема принципиальная электрическая часов Принципиальная Электрическая Схема Часов Электроника-7 - Image Results More Принципиальная Электрическая Схема Часов Электроника-7 images Часы Электроника 6 Инструкция - hillfood hillfoodweeblycomblogchasi-elektronika-6 Cached Принципиальная схема часов Электроника 615 показана на рис Собственно часы Часы ЭЛЕКТРОНИКА 7 -06 и их модификации поставлялись в более чем 30 стран Мира Электроника 7-06М, часы настенные электронные Схема wwwchipmakerrufilesfile9303 Cached Электроника 7 -06М, часы настенные электронные Схема электрическая принципиальная Из сообщений удалены кнопки цитата и мультицитата Часы Электроника 11 03 Инструкция - leatherspisok leatherspisokweeblycomblogchasi-elektronika Cached - Коррекции хода часов - Установки времени выдержки будильников Б1, Б2 и таймера Принципиальная электрическая схема часов представлена на рис1 Инструкция По Эксплуатации Часов Электроника 7 Глава get-trackerweeblycombloginstrukciya-po-ekspluatacii Cached Руководство по эксплуатации и принципиальная электрическая схема Принципиальная схема часов Электроника 6-15 (настольные) - 17Кб Глава 33 Инструкция К Часам Электроника 7-21-03 - docsvision docsvisionweeblycombloginstrukciya-k-chasam Cached Вт Существуют варианты, работающие как на одну, так и на две ЛЛ На рис 3 4 0 показана принципиальная электрическая схема устройства, а на рис Инструкция К Часам Электроника 7 21 01 - topikipirate topikipirateweeblycombloginstrukciya-k Cached Электрическая схема часов электроника 7 21 01 скачал закачал 147 860 электрическая схема подключения внешних циркуляционных насосов к Загрузить электроника 7 06м часы настенные электронные Инструкция По Эксплуатации Зарядно-Пусковое Устройство nonagrishevnaweeblycombloginstrukciya-po Cached Принципиальная схема часов Электроника 7 -06 (настенные) - 35Кб (получено от сайта Схемотека - Электроника ТА-5-01 Блок питания Телевизор Электроника Ц-432Д (4ПИЦТ-25-iv-2) вариант 2 Электроника Б1-22 Электроника 22 01 Инструкция - lettersales lettersales374weeblycomblogelektronika-22-01 Cached Печка заз электрическая схема схема электрическая часов электроника 7 21-01 Электронные настенные часы электроника 7 наиболее электроника 7 21 01 обычные бытовые настольные электронные часы того же завода инструкция по Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox - the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 5,380

  • Использование направленных линий связи, в отличие от структурной и функциональной схем, не допускает
  • ся. В ГОСТ 2.701-2008 принципиальная схема определяется как схема, определяющая полный состав элементов и связей... Òîëüêî òåêñò: 16869400000,421725 à. ë. òàáëèöà: 17,56,7 ñì3000 ñì2117,25 ñì23000 ñì
  • тов и связей... Òîëüêî òåêñò: 16869400000,421725 à. ë. òàáëèöà: 17,56,7 ñì3000 ñì2117,25 ñì23000 ñì2 0,03908(3) à. ë. ðèñóíîê: 1811,8... Уверенное представление о ЕСКД и ГОСТ, СРПП-ВТ. Представление об основах полупроводниковой аналоговой схемотехники, расчете транзисторных усилительных каскадов, фильтров, и прецизионных аналоговых схем на ОУ. Схемы и описания трансиверов, усилителей, антенн и другой радиолюбительской аппаратуры, бытовой радиоаппаратуры. Справочники. Файловый архив. Библиотека литературы. Советы начинающим. Принципиальные схемы старых радиоприемников. - Основные правила построения чертежей и схем; - Принципы действия устройств электроники; Проектирование типового электрооборудования: проектно-техническая документация, выбор типовой электрической принципиальной схемы установки по заданным техническим условиям, подбор элементов электрооборудования по ... Разработка схем от простого до сложного, расчеты, подбор элементов, справочные данные. Для дипломов разработка полной структурной и принципиальной электрической схем. тел. quot;РадиоФанатquot; - сайт Николая Большакова Сведения об антеннах, радиопередатчиках, радиостанциях, аудиотехнике, ТВ и др., схемы. Электроника и радиотехника Схемы телевизионных блоков питания, бытовых электронных устройств, Справочник по сервису аудио-видео-аппаратуры... Основные правила построения чертежей и схем; Изготавливать по принципиальным и монтажным схемам шаблоны для вязки схем с обеспечением компактного размещения проводников и с соблюдением технических требований по их укладке; Используется непосредственно схема замещения или принципиальная схема цепи без составления уравнений, и минуя формирование схемных функций. Общая электротехника и электроника. 2.7.При использовании балльно-рейтинговой системы запрещается уменьшать общую сумму баллов (например, за отказ студента от ответа на занятии и др).

усилителей

03908(3) à. ë. ðèñóíîê: 1811

  • smarter
  • так и на две ЛЛ На рис 3 4 0 показана принципиальная электрическая схема устройства
  • easier way to browse the web and all of 1 2 3 4 5 Next 5

принципиальная электрическая схема часов электроника Картинки по запросу принципиальная электрическая схема часов электроника Другие картинки по запросу принципиальная электрическая схема часов электроника Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Часы Электроника К ремонт и настройка Сегодня в ремонте у нас известные в советское время настенные электронные часы Электроника К с блоком коррекции по сигналам точного Принципиальная схема электронных часов Электроника fixmagrubittehwatchelektronikahtml Похожие Электроника Принципиальная схема электронных часов Электроника elektronika djvu , Kb cкачиваний Электроника Википедия Похожие Электроника наиболее популярные в СССР настенные промышленные электронные часы Часы производились на базе саратовского завода Рефлектор, и до Инструкция по эксплуатации и схема часов Электроника К Детальное описание часов на англ неопр Электроника М, часы настенные электронные Схема Электроника и электрика апр г схема на часы в формате djvu Электроника М, часы настенные электронные Схема электрическая принципиальная djvu Восстанавливаем старые часы Электроника Хабр Habr нояб г Встречайте часы Электроника Схема часов свободно доступна в интернете Рис Принципиальная схема индикатора Скачать схему Часы Электроника К, Электроника archiveespecws Схемы Прочее Похожие мая г Часы цифровые электронные ЧЦЭ Электроника К, Схема электрическая общая, схема пересчётного устройства, схема блока Видео часы Электроника ремонт Sergey Neverov YouTube мар г Часы Электроника, автояркость Выходные лифтовика YouTube февр г Электроника ИВЛ схема и замеры напряжения Mister Pak YouTube окт г Все результаты Схема часов Электроника hmelectroru Схемы Схемы бытовых приборов Схема часов Электроника Форматdjvu Размер kb Тип Принципиальная схема Страниц Качествоотличное Скачать схему часов Техническая библиотека Рефлектор wwwvestasaratovrulibraryhtml Похожие Электронные часы Электроника технические характеристики, инструкция по эксплуатации и настройке часов Электроника CM Не найдено принципиальная электрическая Электроника схема часы iedusrunetelektronikashemachasy Восстанавливаем старые часы электроника хабр Скачать схему часы электроника к ваш запрос Принципиальная электрическая схема кб Скачать схему часы электроника к ваш запрос avtomasterruassetsnovinkiskachatshemuchasyelektronikak Рейтинг отзыва Инструкция по эксплуатации и схема часов электроника к Часы цифровые электронные чцэ электроника к, электроника схема электрическая общая, схема пересчётного Принципиальная схема приведена ниже СХЕМЫ СЕРИЙНЫХ ЭЛЕКТРОННЫХ ЧАСОВ mydocxru Принципиальная схема часов приведена на рис Электроника настольные, ИВЛ , Сеть В, Часы , минуты, с выдачей авуково, Электроника М часы цифровые электронные, СССР waspkz Статьи Бытовая и специальная, электротехника Похожие мар г Здесь вы можете скачать Руководство по эксплуатации и схемы электрические принципиальные на электронные часы Электроника Техническая библиотека Часы Электроника М Инструкция wwwbdporuservicephp?ichasielektronikainstruktsiyapoekspluatatsii мая г Электроника М Видео инструкция Ремонт и разборка часов Электроника М Принципиальная схема приведена ниже Электроника часы схема принципиальные схемы svnteightappspotcomelektronikachasyshemahtml Схема часов Электроника коллекции Электроника ОЧЕНЬ нужна принципиальная Схема часов Электрическая схема часы И так поехали электронные часы irbisbigpibiyskrucgiirbis_exe?электронныечасы Электронные часы управляют электродвигателем В Сербин Радио Как продлить жизнь часов Электроника А Бутов Радио Рубрики РадиоэлектроникаЭлектроника Электрическая связь предлагает обновить настенные часы Электроника , широко использовавшиеся Ремонтируем Электронику К ker_laeda Есть у меня в хозяйстве интересные часы Электроника К На случай отключения эл энергии у них имеется резервное питание от шести нашёл ещё одно несоответствие в схеме устройства со схемой принципиальной Электроника инструкция и схема часов на КРВИ kazusrugo?Электроникаинструкцияисхемачасов Автомобильный радиоприемник Технические характеристики, схема принципиальная и описание работы, таблицы напряжений, намоточные данные, Лучших изображений доски Часы Pinterest часы Электроника М Аркада, Часы , Фрески Схема электрическая схема часов электроника Принципиальная Схема , Ардуино, Смартфон, схема часов электроника автомобильные wwwbuonomoituserfilesskhemachasovelektronikaavtomobilnyexml схема часов электроника автомобильные Yahoo Search Results Yahoo Web Search Sign in Cached Принципиальная схема автомобильных часов Электроника images Инструкция По Эксплуатации Часов Электроника электрических схем Электронные часы автомобильные схема Бытовая Восстанавливаем старые часы Электроника Хабрахабр без habrahabr_fullcomplexdocru Блоги об информационных технологиях Похожие нояб г Встречайте часы Электроника Схема часов свободно доступна в интернете Принципиальная схема приведена ниже Электроника Архив RECEIVERBY receiverbyarchive?sЭлектроника Принципиальная схема телефонного аппарата Электроника ТА Кб и принципиальная электрическая схема кроссовера Электроника К Формат Принципиальная схема часов Электроника настольные Кб Схема часов электроника свежие карты, Всё готово к скачиванию medelauacoreupl_imagesindexphp?jnshemachasovelektronika Электроника Википедия Электроника М, часы настенные электронные Схема электрическая принципиальная Металлический форум Схема часов электроника Открытые крыши Петербурга overflowsiboardwsviewtopicphp?id нояб г Электроника схема и другие образцы Steelycexlux Схема на РУ Помощь для всех Электрическая схема часов электроника ЧАСЫ ЭЛЕКТРОНИКА Г Принципиальная схема часов приведена на рис Схема часы электроника crishydmibor нояб г Принципиальная схема телевизора Электроника ТБД полупроводник Схемы электрических часов электроника Инструкция Электроника зап схема Typeform Ищу схему на часы Электроника запэч собранную на крик и с импульсным на дискретных элементах схема и описание часов Электроника Жанр Хобби Электрическая принципиальная схема стационарного Часы настенные электроника инструкция Электроника М aeternaqiprublogspost апр г Инструкция по эксплуатации и схема часов Электроника КСамое интересное в Схема электрическая принципиальная djvu схема часов электроника м advODKAcom Часы цифровые электронные подвесные Электроника М схемы электрические принципиальные В формате DjVU wwwwaspkzimagesch elm Ремонт индикатора ИВЛ в электронных часах Электроника wwwqrxnarodruavte_htm Похожие Принципиальные схемы ,приемники, справочники, конструкции, антенны, Еще в г я приобрел два экземпляра настольных электронных часов ИВЛ на УИ такой же, как в часах Электроника на микросхеме Электронные часы wwwlibraryomsurucgiirbis_exe?электронныечасы Аннотация Устройством,изготовленным по приведенной схеме ,можно с помощью любых Как продлить жизнь часов Электроника Текст А Бутов Радио постепенно уменьшалась яркость свечения индикатора ИВЛ Рубрики Радиоэлектроника Электроника Электрическая связь часы электроника схема XPG wwwtigutozejoxpgcombrchasyielektronikashemahtml Принципиальная электрическая схема магнитофона ЭЛЕКТРОНИКА заказать скачать Часы электроника к схема Электронные часы на КРИК и индикаторах ИВ Для radiohobbyorgmodulesnewsarticlephp?storyid Похожие июн г Принципиальная электрическая схема часов представлена на рис при этом между выводами и подключается резистор МОм Есть схема часов электроника запэч , там микра крик и Схема Часы Электроника к Скачать Мои файлы Каталог evernetucozplloadskhema_chasy_ehlektronika__k_skachat дек г Найдено файлов по запросу схема часы электроника к скачать Схема электрическая принципиальная djvu Голосов Ремонт часов электроника своими руками Сделаю сам Самое подробное описание Ремонт часов электроника своими руками от профессионального мастера для своих читателей с фотографиями и видео Электроника часы настенные схема dzigcbxmzgppua dzigcbxmzgppuaejxelektronikachasynastennyeshema on Электроника часы настенные схема ; on HTML; on Электроника часы Принципиальная схема индикатора А вот фото платы на одном из этапов Схема электрическая общая, схема пересчётного устройства, схема Скачать схему принципиальную часов электроника qjutyppcsgostoryru Скачать схемы электрические посудомоечных машин прва италия схема принципиальная электрическая часов электроника Бытовая техника часы электроника принципиальная схема электронных часов электроника у кого есть схема электрическая принципиальная на часы wwwlhotauolesniceczukogoestskhemaelektricheskaiaprintsipialnaianachasy мар г у кого есть схема электрическая принципиальная на часы электроника Yahoo Search Results Yahoo Web Search Sign in Mail Go to Принципиальная схема электроника Инструкция По mojncomprintsipialnayashemaelektronikahtml Рейтинг , голосов янв г Принципиальная схема электроника Rating , reviews Часы Электроника выпускались в различных модификациях Электроника Next Телетекст Принципиальная электрическая схема Часы электроника ремонт своими руками Я сам! В контактных часах электрическая цепь питания привода регулятора хода Рис Принципиальная схема работы электронномеханических часов электроника ммц схема ремонт инструкция wwwmartinsnegocioscombrelektronikammtsskhemaremontinstruktsiiaxm Микромультиметр цифровой Электроника Ммц Инструкция Cached Ярлыки Схема часов Электроника , часы Электроника Схема электрическая принципиальная приведена в приложении телевизор электроника тб д схема электрическая tailormadesalesmarketingcomtelevizorelektronikatbdskhemaelektriche мар г телевизор электроника тб д схема электрическая принципиальная images Инструкция По Эксплуатации Часов Электроника Электроника Принципиальная схема часов Электроника Часы электроника схема электрическая инструкция adrezemaruchasyjelektronikashemajelektricheskaja Перейти к разделу Электронные часы схема электроника часы схема электроника В данном сен принципиальная схема электроника тбд схема электрическая принципиальная wwwtekartcombrelektronikatbdskhemaelektricheskaiaprintsipialnaiax дней назад электроника тбд схема электрическая принципиальная images Инструкция По Эксплуатации Часов Электроника Часы Настенные Электроника Схема принципиальная часы электроника Агрегатное обновление Apr схемы будут разрезать Пропасть электрическая принципиальная djvu принципиальная электрическая схема телевизора электроника тб wwwlhemispheredroitcomprintsipialnaiaelektricheskaiaskhematelevizoraelektr мар г принципиальная электрическая схема телевизора электроника тб ТБ Д Инструкция По Эксплуатации Часов Электроника Перевести единицы микрофарад мкФ нанофарад нФ Похожие Микрофарад мкФ производная единица измерения электрической емкости в за базовые единицы для вычисления длины, массы и времени соответственно Условные обозначения конденсаторов на принципиальных схемах конденсаторы для своих схем из отрезков проводов разного диаметра, часы электроника схема Docs Есть описание и схема эл принципиальная помогите найти схему от табла Схема Электроника , тоблу задают часы Электроника К Электроника руководство Docs Электроника м часы настенные электронные схема электрическая принципиальная электроника настенныеПечь электроника сп Пояснения к фильтрации результатов Мы скрыли некоторые результаты, которые очень похожи на уже представленные выше Показать скрытые результаты Вместе с принципиальная электрическая схема часов электроника часто ищут часы электроника ремонт электроника настройка времени часы электроника год выпуска пульт для часов электроника часы электроника продам как отремонтировать часы электроника часы электроника содержание драгметаллов электроника см Ссылки в нижнем колонтитуле Россия Подробнее Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Переводчик Фото Покупки Ещё Документы Blogger Hangouts Keep Jamboard Подборки Другие сервисы

Использование направленных линий связи, в отличие от структурной и функциональной схем, не допускается. В ГОСТ 2.701-2008 принципиальная схема определяется как схема, определяющая полный состав элементов и связей... Òîëüêî òåêñò: 16869400000,421725 à. ë. òàáëèöà: 17,56,7 ñì3000 ñì2117,25 ñì23000 ñì2 0,03908(3) à. ë. ðèñóíîê: 1811,8... Уверенное представление о ЕСКД и ГОСТ, СРПП-ВТ. Представление об основах полупроводниковой аналоговой схемотехники, расчете транзисторных усилительных каскадов, фильтров, и прецизионных аналоговых схем на ОУ. Схемы и описания трансиверов, усилителей, антенн и другой радиолюбительской аппаратуры, бытовой радиоаппаратуры. Справочники. Файловый архив. Библиотека литературы. Советы начинающим. Принципиальные схемы старых радиоприемников. - Основные правила построения чертежей и схем; - Принципы действия устройств электроники; Проектирование типового электрооборудования: проектно-техническая документация, выбор типовой электрической принципиальной схемы установки по заданным техническим условиям, подбор элементов электрооборудования по ... Разработка схем от простого до сложного, расчеты, подбор элементов, справочные данные. Для дипломов разработка полной структурной и принципиальной электрической схем. тел. quot;РадиоФанатquot; - сайт Николая Большакова Сведения об антеннах, радиопередатчиках, радиостанциях, аудиотехнике, ТВ и др., схемы. Электроника и радиотехника Схемы телевизионных блоков питания, бытовых электронных устройств, Справочник по сервису аудио-видео-аппаратуры... Основные правила построения чертежей и схем; Изготавливать по принципиальным и монтажным схемам шаблоны для вязки схем с обеспечением компактного размещения проводников и с соблюдением технических требований по их укладке; Используется непосредственно схема замещения или принципиальная схема цепи без составления уравнений, и минуя формирование схемных функций. Общая электротехника и электроника. 2.7.При использовании балльно-рейтинговой системы запрещается уменьшать общую сумму баллов (например, за отказ студента от ответа на занятии и др).

Общие - Инструкция На Часы Электроника 7-21-01

Инструкция На Часы Электроника 7-21-01

Зарегистрирован: Пт сен 26, 2008 04:33:16 Сообщений: 1 Рейтинг сообщения: 0 Здравствуйте! Я являюсь обладателем электронных часов модели "Электроника 7-21-01" 91-го года выпуска. Часы достались мне в нерабочем состаянии, и я задался идеей воскресить их. Микросхема битая,потому,как греется дико и на табло горят невнятные символы и звук из динамика типа кряканья. При проверке блока питания без нагрузки, отсутствовали -12В. Заменил все электролиты и стабилитрон на 12В и БП воскрес, однако теперь, если подключть сами часы, то 12В подскакивает до 20-ти(виновата микросхема). Постал диод на -12В линию и... БП работает, только вот -32В просаживает до -24В. Незнаю чему должно соответствовать напряжение на вторичной обмотке трансформатора (та, что питает микросхему). Сейчас оно 25В (трансфрматор ТП-116-* *-испорчено и нечитаемо), а принципиальной схемы в комплекте небыло. Не могли бы вы выслать мне принципиальную схему на данное устройсто (или пораметры напряжений вторичных обмоток трансформатора). Заранее благодарен, Алексей Здравствуйте! Я являюсь обладателем электронных часов модели "Электроника 7-21-01" 91-го года выпуска. Часы достались мне в нерабочем состаянии, и я задался идеей воскресить их. Микросхема битая,потому,как греется дико и на табло горят невнятные символы и звук из динамика типа кряканья. ...

Elektronika MK-98. Наручные электронные часы Электронные часы на ЖКИ. Из инструкции по эксплуатации калькулятора "Быстрица-2".

Инструкция сигнализация Doberman S 322 микроволновая печь samsung M6146 инструкция схема часов электроника 7-21-01.

Электроника 7

Я являюсь обладателем электронных часов модели " Электроника 7-21-01 " Есть только инструкция по эксплуатации (и то, она где-то.

6 дн. назад Настольные часы Электроника 7-21-01 - Состояние! Николаев Инструкцию по установке времени прилагаю в комплект. Упаковываю.

«Электроника 7» — торговая марка (бренд) саратовского завода «Рефлектор», которой обозначались электронные часы, производимые на предприятии. На заводе производились промышленные настенные (основное направление), настольные и наручные электронные часы. Большинство моделей электронных часов производилось с использованием вакуумно-люминесцентных индикаторов (ВЛИ) собственного изготовления. Также производились часы с индикаторами на жидких кристаллах. Наиболее популярными в СССР были часы семейства «Электроника 7-06». В СССР большинство уличных и настенных электронных часов производились на базе саратовского завода «Рефлектор», и до сих пор используются в административно-хозяйственных и промышленных помещениях. Под маркой "Электроника 7" производились часы: Электроника 7-06 - настенные электронные часы Электроника 7-07 - первичные кварцевые цифровые часы Электроника 7-08 - вторичные цифровые часы Электроника 7-20 - настенные электронные часы с индикатором на жидких кристаллах Электроника 7-21 - настольные электронные часы Позднее стали выпускаться уличные часы: Модель «Электроника 7-34-01» — уличные часы с высотой символа 340 мм. Модель «Электроника 7-35-01» — уличные часы с высотой символа 630 мм. Различные модели имеют отличия в высоте символа (в основном были 78 мм и 140 мм), количестве разрядов (часы, минуты, секунды), цвете индикации (зелёный или красный). В настоящее время фирмы, созданные на основе часового производства завода «Рефлектор», продолжают производить электронные часы, хотя выпускает их уже под другим товарным знаком. Последние экземпляры часов, в которых ещё устанавливались вакуумно-люминесцентные, а не светодиодные индикаторы, изготавливались в пластмассовых корпусах. Электроника 7-06 «Электроника 7 21-01» — обычные бытовые настольные электронные часы того же завода; Инструкция по эксплуатации и схема часов «Электроника 7-06К».

Наиболее популярными в СССР были часы семейства «Электроника 7-06». « Электроника 7 21-01 » — обычные бытовые настольные электронные часы того Инструкция по эксплуатации и схема часов «Электроника 7-06К».

Описание файла: Электроника 7-21-01. инструкция и схема часов на КР1016ВИ1; файл в формате djvu. Размер: 684,54 KБ. Закачал.

Инструкция по настройке и установке времени на часах электроника 7-21-01. Кнопок потыкать есть много,посему чтоб не запутаться.

Часы в Николаев OLX.ua в Николаев. Часы электронные "сделай сам" + инструкция Настольные часы Электроника 7-21-01 - Состояние! Техника.

Часы электронные настольные " Электроника 7-21-01 " (1990) 36. Краткое описание и инструкция по эксплуатации. 1961. 43.

Комментарии (0)Просмотров (858)

Часы "Электроника 7-21-06", приносящие боль: sfrolov — LiveJournal

Продукцию саратовского завода "Рефлектор" знал весь Союз. Наверно, все помнят знаменитые часы "Электроника 7", которые стояли на проходных заводов, фойе театров и т. д.

Очень популярны были и другие модели часов, например, модель Электроника 7-21-01 с 16-ю будильниками. У меня такие дома каждый день радуют глаз.

Но прошло время, союза больше нет, завод развалился, и на его месте возникли небольшие фирмы. Одна из них выпустила модель, о которой я хочу немного рассказать. Это модель "Электроника 7-21-06". О существовании этой модели я узнал только год назад. Редкая модель, выпущена небольшой партией, широкого распространения не получила.
Мне всегда было интересно, почему некоторые модели так мало выпускались. И частенько, пока не подержишь их в руках, не попробуешь их функции, не поработаешь с ними, не поймешь, в чем тут дело. С этими часами все оказалось довольно просто: часы приносят боль. Не физическую конечно (током не бьют). Дело оказалось вот в чем:

Сначала немного о функциях, и почему часы так выглядят.
Как я уже писал, у Рефлектора существовала популярная модель 7-21-01. Через какое-то время была выпущена модель 7-21-03 с той же функциональностью, но в более простом корпусе.

.

Справа можно увидеть 10 кнопок с функциями. Но что-то произошло, и ту модель выпускать перестали. Может быть оттого, что микросхему перестали выпускать. Не знаю. Но тут появляется модель 7-21-06.

Если приглядеться, то можно увидеть, что кнопки находятся на тех же местах, что и в 7-21-03, только их меньше.

В часах применена более простая микросхема КА1035ХЛ1.

Вот она крупнее. Вполне себе нормальная микросхема. Есть будильник, его можно поставить на какое-то время.
Но разработчики не предусмотрели такой маленькой детальки, как выключатель будильника. В часах нет простого тумблера, разрывающего цепь звонка. Выключить будильник, если он зазвонил, можно кнопкой. Это не проблема. Проблема в том, что будильник нельзя запретить. Нельзя сделать так, чтобы он не звонил в какой-то день. Он будет звонить на то время, которое вы поставили. И в будний день, и в выходной. Нельзя поставить часы, скажем на 55 часов, чтобы часовая микросхема не добралась до этой цифры. Возможно поставить время только от 00 до 23 часов. Он все равно будет звонить в это время. И пользователю придется каждые выходные переставлять время срабатывания будильника на такое время, которое будет доставлять (а оно будет доставлять) меньше неудобств. И разработчики об этом знали. И написали в инструкции.

Это боль. У меня есть несколько часов на этой микросхеме. Во всех есть тумблер. В этой модели нет. Но хорошо, что разработчики спохватились, и быстро сняли часы с производства, заменив их на более новую модель 7-21-08.

Там, несмотря на еще меньшее количество кнопок, будильник (там их два) можно поставить с выбором, в какой день недели он будет звонить, и вообще забыть об этой проблеме. Но это уже другая история.

Электроника 7

Пользователи также искали:

часы электроника 7 год выпуска, часы электроника 7 инструкция, часы электроника 7 характеристики, часы электроника 7 купить, часы электроника 7 ремонт, электроника 7 - 06м, электроника 7 пульт, электронные часы электроника 7, Электроника, электроника, часы, характеристики, пульт, купить, инструкция, электронные, часы электроника купить, выпуска, часы электроника год выпуска, электронные часы электроника, часы электроника ремонт, часы электроника характеристики, электроника пульт, ремонт, электроника - м, часы электроника инструкция, Электроника 7, часы электроника 7 купить, часы электроника 7 год выпуска, электронные часы электроника 7, часы электроника 7 ремонт, часы электроника 7 характеристики, электроника 7 пульт, электроника 7 - 06м, часы электроника 7 инструкция, электроника 7, часы ссср. электроника 7,

Электроника 7-06

Метки: электроника 7, переделка часов электроника 7, ws2812, электронные часы, большие часы. Все началось с того что меня попросили “сделать что ни будь с часами”. Часы Электроника 7, большие. Долго служили верой и правдой. И вот перестали ходить, индикаторы повыгорели. Подумав и посоветовавшись с владельцем, решили переделать на светодиоды с последовательным управлением WS2812 и однокриста…

Ламповые часы Электроника  Г9.02 ремонт и восстановление

Привез брат с белоруссии часы электроника 4 корпус обклеен шпоном красного дерева. Состояние часов паршивенькое, потертые местами грязь.

Часы электроника Г 9.02 имеют на борту 4 ламповых индикатора ИВ-12 и разделительная точка тире ИВ-1 .Часы сделаны на К176ИЕ3 и К176ИЕ4 логике и ключевых транзисторах КТ361Д идущих на сегменты индикатора .
Выпускали часы примерно с 1978 по 1983 год.

Схема часов электроника Г9-02 , Г9-04 (электроника 4)

Монтажная плата схема разводки

Фронт восстановительных работ немалый нарисовался, опишем все по подробнее.

План:

  • Разобрать
  • Восстановить корпус красное дерево (склейка, шлифовка, лакировка)
  • Внутренности, замена всех ламп.
  • Замена старых электролитов в блоке питания.
  • Поиск неисправности – засветка 2х горизонтальных сегментов единиц минут
  • Замена кабеля питания (старый отгорел от короткого замыкания)

При разборе оказалось верхний пластиковый кожух оплавился с одной стороны пришлось отрезать половину.

Часы оказались даже с резервным питанием 9v крона

Тот самый индикатор единиц минут уже похоже менялся но бесполезно

Засветка сегментов единиц минут все равно присутствует

Старые электролиты справа и слева под замену

Корпус шкурим и лачим паркетным лаком

Осматриваем плату

Проверяем накал ламп, питание микросхем ,  все оказалось в пределах нормы ,проверяем дальше методом исключения. Сами микросхемы  идущие на еденицы и десятки минут.

Далее проверяем все ключевые транзисторы идущие на сегменты индикаторов и меняем те две  паршивые овцы (транзисторы) которые дают засветку.

И о чудо ! часики ожили ! сегменты в норме . Проверяем точность  хода и подстраиваем подстр. конденсатором C2. В моем случае отставали около минуты  пришлось подстраивать.

На просторах интернета эти часы оказались довольно популярны

Метки: электроника 7, переделка часов электроника 7, ws2812, электронные часы, большие часы

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Подробности файла Часы “Электроника 7-06К”, “Электроника 7-06”



Часы цифровые электронные ЧЦЭ “Электроника 7-06К”, “Электроника 7-06”
Схема электрическая общая, схема пересчётного устройства, схема блока индикации, схема блока коррекции, расположение элементов на плате, схема трансформатора
Загрузил(а): mouse-killed
Дата: 07.05.2013
Размер: 1,5 MB
Скачано раз: 7051
Скачать схему Часы “Электроника 7-06К”, “Электроника 7-06”
Рейтинг: 5,14
 1   2   3   4   5   6
Всего проголосовало: 21
Неверная ссылка Рекомендовать другу
Ошибка:
Комментарий:
Ваше имя: Имя получателя:
Ваш e-mail: E-mail получателя:
Сообщение:


Основные категории

сотовые телефоны

,

радиотелефоны

,

проводные телефоны

,

телевизоры и мониторы

,

видеотехника

,

аудиотехника

,

бытовая техника

,

измерительная техника

,

медоборудование

,

источники питания

,

разное

,

инструкции

,

прошивки

,

книги и журналы

,

Другие файлы раздела Прочее

Зарядное устройство УЗР-П-12-6,3УХЛ3,1

Dexter Power ACG18LD, шасси KF28L

Импульс ЗП-04, шасси Импульс ЗП-04

Gordak-952

осциллограф С1-68

С1-112

NFA 12V DC to 220V AC Power Inverter 2000W

Схема БП для маршрутизаторов Cisco 2511, 2610, 2620 и подобных.

Power SONY PS2 (SCPH-50008).pdf

PROWEST SVR-500VA

Интересное от ESpec

Быстрый переход:

( 1 оценка, среднее 5 из 5 )

Настольные часы. Электроника 7-21-01. Инструкция.: asteryaa — LiveJournal

Электроника 7-21-01. Инструкция.

НАЧАЛО РАБОТЫ


  1. Включить шнур в сеть. Появится произвольная информация.

  2. Нажать кнопку ПРГ и, удерживая ее, нажать на С (сброс). На индикаторе табло произойдет обнуление показателей часов и минут. Возникнут символы ВС и ПРГ – часы готовы к работе.

РЕЖИМ ТЕКУЩЕГО ВРЕМЕНИ


  1. Нажать кнопку * (предустановка). Индикаторное табло засветится с пониженной яркостью (установка разрешена).

  2. Установить день недели, нажав на одну из кнопок (от 0 до 6). Появятся символы от ВС до СБ.

  3. Установить десятки часов (от 0 до 2)

  4. Установить значение единиц (от 0 до 9)

  5. Установить десятки минут (от 0 до 5)

  6. Установить единицы минут (от 0 до 9)

  7. Нажать на ↑ стрелку (записать в память).

  8. В момент 00 секунд нажать на кнопку ТВ Произойдет запуск, и на табло начнут мигать разделительные точки.

КОРРЕКЦИЯ ТЕКУЩЕГО ВРЕМЕНИ


  1. За минуту до начала сигнала точного времени нажать на С (обнулить показания)

  2. Набрать значение текущего времени.

  3. В момент шестого сигнала (00 секунд) нажать на ТВ.

РЕЖИМ БУДИЛЬНИКА


  1. Нажать ПРГ

  2. Нажать С (обнуление)

  3. Нажать * (предустановка)

  4. Нажать на 7 (будильник)

  5. Установить значение времени будильника

  6. Нажать на ↑ стрелку (записать в память).

  7. Нажать на кнопку ТВ.

ОТКЛЮЧЕНИЕ БУДИЛЬНИКА

Нажать кнопку СИГНАЛ

ВЫЗОВ СИГНАЛА


  1. Нажать ПРГ

  2. Нажать ТВ

НАСТРОЙКА БУДИЛЬНИКА ПО ДНЯМ НЕДЕЛИ.

Будильник может работать по дням недели.


  1. Нажать ПРГ

  2. Нажать С (обнуление)

  3. Нажать * (предустановка)

  4. Нажать на 7 (будильник)

  5. Нажать С (перейдет в режим установки дней недели)

  6. Установить значение времени будильника

  7. Нажать на ↑ стрелку (записать в память).

  8. Нажать на кнопку ТВ.


Цифровые часы

, но без микроконтроллера [Hardcore Electronics]: 13 шагов (с изображениями)

Во-первых, мы должны понять ответ на несколько вопросов, прежде чем мы сможем приступить к созданию этих цифровых часов! как мы собираемся отслеживать время и как мы можем определить само время?

Решение этой проблемы довольно простое (если вы думаете о себе как о непослушном подростке и притворяетесь, что более века физики ни разу не почесали в этом голову). То, как мы собираемся подойти к этому решению, может показаться нелогичным: сначала мы увидим, как мы можем отслеживать время, а затем определим время.

Рассматривайте часы как счетчик, который может считать числа до 0-60 и 0-24 (давайте пока будем беспокоиться только о 24-часовых часах), когда это значение превышает его, просто перенесите его на следующее более высокое обозначение [Секунды -> Минуты -> Часы -> Дни-> Месяцы-> Годы].

Но здесь мы упускаем важный момент: когда нам следует увеличивать значение этого счетчика? Давайте посмотрим на простое определение физики

"Второе определяется принятием фиксированного числового значения частоты цезия ∆ν, невозмущенной частоты сверхтонкого перехода основного состояния атома цезия 133, равным 9 192 631 770, когда выражается в единицах Гц, что равно с-1."

Если вы поняли определение, вам, вероятно, следует заняться теоретической физикой и бросить электронику! счетчик каждую секунду или время, которое требуется для того, чтобы атом цезия вибрировал 9 миллиардов раз, у вас есть что-то вроде часов! К этому, если бы мы могли просто добавить логику таким образом, чтобы секунды переходили в минуты и минуты переносятся на часы, когда они достигают 60 (а часы сбрасываются на 24). Это даст нам ожидаемые полностью функциональные часы.

А теперь давайте посмотрим, как мы можем воплотить теорию в реальность с помощью магии чистой электроники!

Схема цифровых часов 12/24 часа - онлайн-курс по цифровой электронике

4 блока цифровых часов:

  • Генератор тактовых импульсов с частотой 1 Гц для генерации сигнала 1 PPS (импульс в секунду) для секундного блока.
  • СЕКУНД блок - содержит схему деления на 10, за которой следует схема деления на 6.Будет генерировать сигнал 1 PPM (импульс в минуту) для блока минут. Выходы BCD подключаются к цепи BCD to Seven Segment для отображения значений секунд.
  • Блок МИНУТ - идентичен блоку секунд, содержит 2 делителя; деление на 10 с последующим делением на 6. Будет генерировать сигнал 1 PPH (импульс в час) для блока HOURS. Выходы BCD подключаются к цепи BCD to Seven Segment для отображения значений минут.
  • HOURS блок - в зависимости от того, 12-часовой или 24-часовой, будет делиться на 24 или на 12.Для 24H он будет отсчитывать от 00 до 23. Для 12H он будет отсчитывать от 00 до 11. Выходы BCD подключаются к цепи BCD к семи сегментам для отображения значений часов.

SECONDS блок

74LS93 используется для реализации деления на 10 и деления на 6 цепей. 74LS93 - это высокоскоростной 4-битный счетчик пульсации, разделенный на две секции. Счетчик имеет разделение на два и разделение на восемь, которые запускаются переходом из высокого в низкий на входах тактовых импульсов.

Перейдите к счетчику усеченной пульсации, чтобы узнать, как работает 74LS93.

Разделить на 10 Счетчик

  • Чтобы использовать все 4 бита счетчика, Q0 должен быть подключен к CP1. Q0 - это LSB, а Q3 - MSB.
  • Входные часы подключены к CP0.
  • Чтобы реализовать деление на 10 или счетчик MOD10, Q1 подключается к MR1, а Q3 подключается к MR2. При таком подключении, когда счетчик достигает 10 (двоичное 1010), он сбрасывается на 0.
  • Выходная частота на Q3 равна входной тактовой частоте, деленной на 10.
  • Для отображения значений Q3..Q0 подключаются к соответствующим входам D..A семисегментного дисплея BCD.

Разделить на 6 Счетчик

  • Поскольку требуется только 3 бита, Q0 не используется. Q1 - это LSB, а Q3 - MSB.
  • Входные часы подключены к CP1.
  • Чтобы реализовать деление на 6 или счетчик MOD6, Q2 подключается к MR1, а Q3 подключается к MR2. При таком подключении, когда счет достигает 6 (двоичное 110), он сбрасывается на 0.
  • Выходная частота на Q3 равна входной тактовой частоте, деленной на 6.
  • Для отображения значений Q3..Q1 подключаются к соответствующим входам C..A 7-сегментного дисплея BCD. D входного сигнала 7-сегментного дисплея BCD подключен к GND.

ЧАСОВ блок

Часы могут быть выполнены в виде 24- или 12-часового формата. Мы объясним шаги, чтобы прийти к комбинационной логике для получения часов 12 часов, и мы предоставим читателю разработать часы 24 часа в качестве упражнения. Щелкните подсказки, если вам нужна помощь в разработке круглосуточных часов.

Часы 12H

  • Чтобы использовать все 4 бита счетчика IC1 (единиц), Q0 должен быть подключен к CP1.Q0 - это LSB, а Q3 - MSB. Входные часы подключены к CP0.
  • Поскольку для IC2 требуется менее 3 битов (десятки), Q0 не используется. Q1 - это LSB, а Q3 - MSB. Входные часы подключены к CP1.
  • Таблица истинности счетчика сокращена - пропущены те строки, где входы MR на счетчики равны 0. Напомним, что для 7493, 1 для MR сбрасывает счетчики на 0.
  • Чтобы упростить таблицу, K - это Q0 IC1 (единицы), G - Q0 IC2 (десятки) и так далее.
  • Для часов 12H, когда счет в BCD достигает
    • 0A, IC1 должен быть очищен (Y = 1)
    • 12, IC1 должен быть очищен (Y = 1), а IC2 должен быть очищен (X = 1)
  • Используя СОП (сумма произведений), получаем
    • Y = HJ + GJ, где Y - входы IC1 MR1, MR2, соединенные вместе
    • X = ГДж, где X - входы IC2 MR1, MR2, соединенные вместе

Подсказки круглосуточных часов


Напомним, что B + AB = (1 + A) B = B

Моделирование и макет схемы 24-часовой тактовой частоты.

Часы 1 Гц

Тактовая частота 1 Гц может быть реализована с помощью генератора триггера Шмитта.

Ограничения

  • Часы не могут быть установлены на правильное время. Подсказка - используйте дополнительную логику, чтобы часы 1 PPS управляли блоком MINUTES и HOURS в зависимости от нажатия кнопки. Ниже приведена блок-схема одного решения с использованием мультиплексора 2: 1. В зависимости от набора SET , тактовая частота 1 PPS (импульсов в секунду) или 1 PPH (импульсов в час) управляет часовым циклом.
  • Тактовые импульсы 12H отсчитывают от 00 до 11, а не от 01 до 12. Совет - используйте обычные триггеры JK (74LS73) вместо 74LS93, поэтому при подсчете клемм выход счетчика предварительно установлен на 01.

Поскольку доходы от рекламы падают, несмотря на рост числа посетителей, нам нужна ваша помощь в поддержании и улучшении этого сайта, что требует времени, денег и тяжелого труда. Благодаря щедрости наших посетителей, которые давали ранее, вы можете использовать этот сайт бесплатно.

Если вы получили пользу от этого сайта и можете, пожалуйста, дать 10 долларов через Paypal .Это позволит нам продолжаем в будущее. Это займет всего минуту. Спасибо!

Я хочу дать!

© 2021 Emant Pte Ltd Co., рег. № 200210155R | Условия использования | Конфиденциальность | О нас

Цепь цифровых часов

с использованием микросхем IC 555 и IC 4026 - DIY Electronics Projects

В этом посте мы собираемся построить цифровые часы с 12-часовым и 7-сегментным дисплеем без какого-либо микроконтроллера. Мы будем использовать только базовые КМОП-микросхемы и чистую логику для построения схемы, но эта схема может быть легко воспроизведена новичками в электронике.

Мы будем см .:

  • Принципиальная электрическая схема.
  • Генератор импульсов для цифровых часов.
  • Конфигурация выводов IC 4026.
  • Конфигурация выводов IC 4017.
  • IC 7408 И Конфигурация выводов затвора.
  • Как установить время.
  • Как легко подключить цепь.

Принципиальная схема для 7-сегментного дисплея Цифровые часы:

Загрузите изображение с высоким разрешением указанной выше принципиальной схемы: щелкните здесь

Описание схемы:

Выше схема состоит из 4-х семисегментных драйверов дисплея IC 4026, которые могут отображать от 0 до 9 на общем катодный 7-сегментный дисплей, одна ИС управляет одним 7-сегментным дисплеем.Есть три IC 4017, которые являются счетчиками декад, он отслеживает время и сбрасывает IC 4026 отсчитывает до «00», когда цифра минут достигает 60.

Имеется вход логической двойки. Логический элемент И IC 7408 в этой схеме, который используется для сброса цифр часов на «00», когда час достигает «12». Выход логического элемента И становится ВЫСОКИМ, когда его два входы ВЫСОКИЕ. Вход для логического элемента И обеспечивается двумя микросхемами IC 4017 (IC6 и IC7), когда часы считывают 12, номера контактов 2 и 4 IC6 и IC7 соответственно. становится ВЫСОКИМ и оставляют IC1 и IC2 (4026 с) до отсчета «00».

ПРИМЕЧАНИЕ: Эта схема часов будет показывать 12:00 как 00:00 в полночь, а также в полдень.

Цепи нужны часы сигнал для увеличения счета, это обеспечивается схемой ниже, которая выводит 1 импульс каждую минуту.

Генератор импульсов для тактовой схемы:

1 минута Генератор импульсов

Эта схема будет выводить короткие импульсы в течение каждой минуты, которые увеличивают счетчик главная цепь. Эта схема состоит из двух микросхем IC 4017, одна из которых будет разделять входной сигнал 1 Гц на 10, а другой IC 4017 разделит 10 на 6, так что end мы будем получать 1 импульс каждую минуту (60 импульсов).

IC 555 сконфигурирован как нестабильный мультивибратор, импульс которого можно контролировать с помощью заданного предварительно установленного резистора 100 кОм. Вы должны отрегулировать предварительную установку и довести импульс IC 555 до 1 Гц. Есть два мигающих светодиода, которые можно вставить между цифрами часов и минут. Вся схема питается от 5В.

ПРИМЕЧАНИЕ. Точность этих цифровых часов зависит от того, насколько точно вы доводите импульс IC 555 до 1 Гц.

IC 4026 для подключения 7-сегментного дисплея:

IC 4026 для подключения 7-сегментного дисплея

Вам необходимо подключить 220 резистор Ом к каждому сегменту, как показано выше.Теперь давайте посмотрим на схему контактов IC 4026.

Схема выводов IC 4026:

Схема выводов IC 4026
  • Контакт №1 - это вход часов, когда мы применяем часы сигнал, IC увеличивает счетчик.
  • Контакт # 2 - включение часов, когда он подключен к Vcc входы часов игнорируются, он должен быть заземлен во время нормального операция, чтобы счетчики могли увеличиваться.
  • Контакт # 3 - включение дисплея, когда он при подключении к Vcc загорается 7-сегментный дисплей, заземление этого контакта будет выключить дисплей, но счетчик будет увеличиваться внутри, это можно использовать для экономии энергии.
  • Контакт №4 здесь не используется.
  • Вывод № 5 выполняется, когда счет достигает 10 этот вывод выводит сигнал HIGH, этот вывод используется для каскадного подключения другой микросхемы 4026 для десятизначной цифры.
  • Номера контактов 6, 7, 9, 10, 11, 12, 13 являются выход для 7-сегментного дисплея.
  • Контакт 8 - земля, а контакт 16 - питание +5 В.
  • Контакт # 15 сбрасывается, когда этот контакт подключен HIGH счетчик сбрасывается до нуля. Эти контакты должны быть заземлены при увеличении счет.

Схема выводов IC 4017:

Схема выводов IC 4017

IC 4017 - это дека счетчик означает, что он может считать до 10.Есть 10 выходных контактов, каждый из которых становится высоким последовательно с последовательными входными импульсами. Например, когда на ИС подается питание ON на контакте №3 (Q0) изначально устанавливается высокий уровень; остальные выходные контакты переходят в НИЗКИЙ состояние, когда подается импульс, вывод №3 переходит в низкий уровень, а вывод №2 (Q1) становится высоким. а остальные выходные контакты остаются в НИЗКОМ состоянии, аналогично для Q2 – Q9.

  • Номера контактов 1, 2, 3, 4, 5, 6, 7, 9, 10, 11 выходные контакты.
  • Контакт 8 - GND, контакт 16 - Vcc.
  • Контакт # 15 сбрасывается, когда этот контакт подключается к HIGH сигнализирует обнуление счетчика.
  • Контакт № 14 - это вход часов.
  • Контакт 13 - включение часов; когда эта булавка подключитесь к Vcc, импульс будет проигнорирован, во время нормальной работы этот вывод быть заземленным.
  • Контакт № 12 предназначен для выполнения функции.

Схема выводов IC 7408:

7408 Схема выводов

IC 7408 имеет два входа логический элемент И, он имеет 4 элемента; мы используем только один из них.

  • Контакт № 14 - + 5 В, контакт № 7 - GND.
  • Контакты №1 и 2 являются входными, а контакт №3 - выходными, аналогично для остальных ворот.

Выходной сигнал становится только ВЫСОКИЙ когда его два входа ВЫСОКИЙ; если один или оба входа НИЗКИЕ, выход идет НИЗКИЙ.

Как записаться Установить время:

Вы можете установить время, используя данный две кнопки, одна для часов и одна для минут. Вы должны подтолкнуть и отпустите кнопку для увеличения на одну цифру, долгое нажатие не увеличивает счет.

Как записаться Подключите схему легко:

Подключение схемы - утомительная часть этого проекта, а неправильное подключение одного провода может испортить проект.Вы можете безошибочно подключить схему, обработав связку проводов того же цвета, что и на схеме.

Проводка главной цепи четко обозначена цветами: красный, черный, зеленый, розовый, желтый, синий и голубой (вход часов). Сначала закончите любой из цветов и переходите к следующему, это гарантирует, что все соединения выполнены правильно.

После подключения главной цепи; Теперь подключите все 4 семисегментных дисплея к четырем IC 4026. Если не сработало с первого раза, не сдавайтесь.

Дизайн 24-часовых часов :

Здесь мы собираемся обсудить дизайн 24-часовых цифровых часов с использованием IC 555 и IC 4026.

Я хотел бы поблагодарить парня с именем «kuma» за то, что он поделился своими 24-часовыми часами. дизайн часов. Он не только успешно воспроизвел проект «12 часов», но также смог изменить его на «24 часа» и добавил несколько полезных функций.

Прототип:

24-часовые часы с использованием IC 555 и IC 4026

Оборотная сторона:

24-часовые часы с использованием IC 555 и IC 4026

Мы видим, что он сделал эти часы максимально аккуратными.Мы можем обнаружить монетный элемент на 3 В, который будет отслеживать время даже после отключения основного питания, как только мы снова подключим питание, дисплей включится с правильным временем.

Круглосуточная схема часов:

Читатели, которые заинтересованы в создании 24-часового времени вместо 12-часового, могут следить за изменениями в принципиальной схеме. Кума предложил оставить все остальные части схемы такими же и внести упомянутые изменения в проводку IC 7408 и двух IC 4026.

Если у вас есть какие-либо вопросы относительно этого проекта, не стесняйтесь выражать их в разделе комментариев, вы будете получите от нас гарантированный ответ.

Верхние комментарии:

Я сделал это, и он работал отлично после двух попыток. (12-часовой формат)

Дэвид (читатель)

дополнительно я добавил ежечасный звуковой сигнал / ячейку памяти (cr2032) / секундный дисплей с помощью светодиода /
, ограничивает ток и напряжение до 60 мА, dc5v. моя точность 1 Гц очень высока (1,02 Гц) согласно
на моем осциллографе.

Kuma (Читатель)

Blogthor

Мой ник - blogthor, я профессиональный инженер-электронщик, специализирующийся на встроенных системах.Я опытный программист и разработчик электронного оборудования. Я основатель этого веб-сайта, я также любитель, DIYer и постоянный ученик. Я люблю решать ваши технические вопросы в разделе комментариев.

Цифровые часы старой школы | Журнал Nuts & Volts


Проект часов с использованием логики CMOS и семисегментных дисплеев.

Есть проекты цифровых часов и есть действительно цифровых проектов часов. С одной стороны, часы сделаны полностью из отдельных транзисторов, резисторов и других дискретных компонентов, таких как агрессивные ретро-комплекты, произведенные KABtronics и описанные на этих страницах несколько лет назад [1].Другой крайностью являются тактовые генераторы на базе микропроцессоров с множеством тысяч элементов схемы, сжатых в одну или несколько интегральных схем. Новый образец часов такого типа появился в мартовском выпуске журнала Nuts & Volts за март 2014 г. [2].

Этот проект находится между этими крайностями, хронологически ближе к концу. Это простые 12-часовые часы с интегральными схемами CMOS и семисегментными светодиодными дисплеями. Самые сложные микросхемы в нем содержат несколько триггеров и некоторую дополнительную логику.Часы показывают время на четырехзначном дисплее - часы и минуты - с двоеточием, мигающим один раз в секунду. Еще два светодиода поочередно показывают AM и PM. Два кнопочных переключателя позволяют устанавливать минуты и часы, и все это работает от небольшого настенного источника питания.

Конструкция

Цифровые часы состоят из четырех частей, как показано на рис. 1 .

РИСУНОК 1. Общий вид цифровых часов.


Временная база обеспечивает сигнал фиксированной частоты, циклы которого подсчитываются, чтобы отмечать течение времени.Этот сигнал получается либо от частоты сети 60 Гц, либо, как здесь, от кварцевого генератора. Счетчики подсчитывают циклы сигнала временной развертки и генерируют выходные данные, которые представляют собой цифры. Микросхемы драйвера декодируют эти выходы, чтобы на индикаторе отображалось , которое показывает время. Наконец, источник питания обеспечивает питание, которое требуется другим частям. В часах на базе микропроцессора эти функции почти все выполняются микропроцессором; здесь они распределены между девятью интегральными схемами и несколькими транзисторами.

Временная база

База времени состоит из одного транзистора и двух интегральных схем. Транзистор - MPF-102 или аналогичный полевой транзистор - используется в генераторе с кварцевым управлением. Многие частоты генератора могут быть разделены для управления часами; здесь частота кристалла 4,194304 МГц = 2 22 Гц. Переменный конденсатор в генераторе - подстроечный резистор; он позволяет слегка регулировать частоту генератора, чтобы часы отображали точное время.

Первая интегральная схема - это CD4521 (или MC14521), которая содержит инвертор и цепочку из 24 триггеров.Выход каждого триггера соединен со входом следующего. Доступны выходы последних семи триггеров. Первый триггер принимает сигнал осциллятора. Каждый триггер делит частоту принимаемого сигнала на два, поэтому выход последнего триггера равен входной частоте, деленной на 224.

При входной частоте 2 22 Гц выход 20-го триггера составляет 4 Гц; этот сигнал используется для быстрой установки часов и минут.Выходной сигнал 20-секундного триггера составляет 1 Гц; при этом сигнале на дисплее мигает двоеточие.

Выход последнего триггера равен (1/4) Гц; то есть один цикл каждые четыре секунды. Этот сигнал поступает на заранее устанавливаемый четырехбитный двоичный счетчик CD4029. Этот счетчик предварительно установлен на 15, подавая высокие сигналы, представляющие двоичные единицы, на его предустановленные входы, и он ведет обратный отсчет, так что он делит свою входную частоту на 15; 4 x 15 = 60, поэтому выход наивысшего порядка 4029 выполняет один цикл каждую минуту.Этот сигнал приводит в действие счетчики часов. На рисунке 2 показана схема временной развертки.

РИСУНОК 2. Развертка часов с кварцевым управлением.


Выход выполнения CD4029 используется для перезагрузки счетчика, когда его счет достигает нуля. В это время этот сигнал становится высоким, но предустановленный вход 4029 активен на низком уровне. Транзисторный инвертор переворачивает сигнал переноса, чтобы он сбрасывал счет соответственно.

Я мог бы использовать другую микросхему, но это казалось неэлегантным для одного инвертора.Транзистор - как и другие в этом проекте - это TN3019, потому что у меня их было несколько. Подойдет любой NPN общего назначения.

Подсчет

Два временных сигнала - 4 Гц и 1 / минута - поступают на счетную цепь. Рисунок 3 показывает эту схему и схему дисплея, которая принимает ее выходы.

РИСУНОК 3. Цепи счета и отображения часов.


Счетчик использует четыре ИС: двойной декадный счетчик CD4518; предустановленный декадный счетчик CD4510; двойной триггер J-K CD4027; и четырехъядерный логический элемент AND CD4081.Счетчики и один из триггеров генерируют сигналы, указывающие цифры минут и часов. Давайте проследим за 1 / минутным сигналом от оси времени через эти микросхемы.

1 / минутный сигнал поступает на один декадный счетчик 4518, который считает минуты и генерирует двоично-десятичное (BCD) представление разряда единиц минуты на своих четырех выходах. Выход 8 этого счетчика соединен с входом второго счетчика в 4518; когда счетчик минут в 1 с переключается с 9 на 0, этот выходной сигнал становится низким, и счетчик секунд увеличивает счетчик минут в 10 секунд.

BCD и счет

В цифровой логике сигналы являются двоичными: высокое и низкое напряжение представляют единицы и нули соответственно. Одной из таких единиц информации является двоичная цифра или бит. 10 десятичных цифр могут быть представлены наборами из четырех битов, которые указывают значение каждой цифры в двоичной системе счисления, то есть в десятичной системе с двоичным кодом (BCD). 0000 представляет собой цифру «0;» 0001 представляет собой «1;» и так далее до 1001, что представляет собой «9». Четыре бита представлены сигналами в четырех строках.

Триггер - это цифровая схема, выход которой меняет состояние - с низкого на высокий или с высокого на низкий - в каждом полном цикле входа.Таким образом, триггер создает выходной сигнал, частота которого составляет половину частоты его входного сигнала.

Счетчики на интегральных схемах представляют собой цепочки из четырех триггеров. Выход каждого из них является одновременно выходом счетчика и входом для следующего триггера в цепочке. Если сигнал с частотой f подается на первый триггер, четыре выхода имеют частоты f / 2, f / 4, f / 8 и f / 16. При отсутствии какой-либо дополнительной логики - двоичного счетчика - четыре выхода вместе многократно считают двоичными значениями от 0 до 15.

В декадных счетчиках, таких как CD4518 и CD4510, используемые здесь, дополнительная логика сбрасывает триггеры на 0, когда второй и четвертый выходы, представляющие 2 и 8 в счёте, всего 10, оба имеют высокий уровень. Четыре выхода циклически изменяются от 0000 до 1001; то есть через двоично-десятичное представление цифр от 0 до 9.

При подсчете 10 секунд минут 0 должен следовать за 5, поскольку 59 минут переходит в 00. Для этого 2 и 4 выхода 10-секундного счетчика минут подключаются к логическому элементу И - одному из четырех в CD4081.Когда счет 10 секунд в минуте достигает 6 в конце часа и начале следующего, его выходы 2 и 4 имеют высокий уровень, поэтому выход И становится высоким. Это сбрасывает счетчик десятков минут на ноль и отправляет импульс следующему счетчику - CD4510 - который отсчитывает час.

Как уже упоминалось, это 12-часовой формат, поэтому десятичная цифра часа всегда либо пустая, либо 1, и нам не нужен полный счетчик, чтобы отслеживать его; один из триггеров в CD4027 выполнит эту работу. Когда счетчик часов в часах CD4510 переключается с 9 на 0, 4510 посылает сигнал на тот триггер, выход Q которого становится высоким, чтобы указать 1 в позиции десяти секунд.

На этом этапе все становится немного сложнее по двум причинам. Во-первых, счет часов должен возобновиться после 12; то есть счетчик часов должен быть сброшен, когда он достигнет (очень кратковременно) 13. Во-вторых, этот счет должен перейти на 1, а не на 0, поскольку 1:00 следует за 12:59. Еще два логических элемента AND в 4081 решают первую проблему. Вместе они замечают, когда цифра 10 часов равна 1 (выход Q этого триггера высокий), а выходы 1 и 2 4510 - высокие; то есть количество часов достигает 13.Выход второго логического элемента И становится высоким, что сбрасывает триггер - его выход Q становится низким - и увеличивает вход LOAD 4510, чьи предустановленные входы задают значение 1. (Этот переход можно выполнить с помощью не настраиваемый счетчик, но для этого требуется больше логики. Эта реализация оставлена ​​в качестве упражнения.)

Три декадных счетчика и один триггер теперь правильно подсчитывают минуты и часы, обозначенные сигналом 1 / минута с временной шкалы. Остается только правильно зажечь индикаторы AM и PM.

Имеет смысл назначить эту задачу второму триггеру в 4027. Он имеет дополнительные выходы Q и ~ Q, и в любой момент будет гореть ровно один из индикаторов. Однако утро становится днем, а вечер снова становится утром в 12:00, а не в 1:00, поэтому мы не можем использовать сигнал сброса часов для переключения этого триггера. К счастью, у нас уже есть (как показано на рис. 3 ) соответствующий сигнал.

Один из логических элементов AND переходит в высокий уровень, когда оба сигнала часов - 10 секунд и часы - 1 с 2 - имеют высокий уровень; то есть в 12:00.Этот сигнал поступает на вход второго триггера, так что каждый раз, когда счетчик часов достигает 12, он переворачивается (или проворачивается), выключая один индикатор, а другой загораясь.

Два кнопочных переключателя подают сигнал 4 Гц на входы счетчика минут и часов, чтобы быстро продвинуть эти счетчики и установить минуты и часы.

Дисплеи

Выходы каскадов счетчиков поступают на микросхемы и транзисторы, которые управляют семисегментными дисплеями с общим анодом: 3-1 / 2 цифры для отсчета минут и часов и двоеточие между часами и минутами.Отображение 10 секунд минут устанавливается в перевернутом виде, так что десятичная точка и десятичная точка часов образуют двоеточие. Сигнал с частотой 1 Гц от временной базы управляет двоеточием между часами и минутами через транзисторный переключатель, поэтому двоеточие мигает раз в секунду.

Детали подключений к дисплеям зависят от конкретных выбранных дисплеев. Это могут быть четыре дисплея с одной цифрой, два дисплея с двумя цифрами или один дисплей, содержащий все четыре цифры. Номера контактов на рисунке соответствуют последнему из них.В любом случае обратитесь к таблице данных дисплея.

Декодеры

CD4543 обрабатывают три младших разряда. Они преобразуют сигналы счетчиков в двоично-десятичном коде в сигналы, которые включают соответствующие сегменты дисплеев. Цифра 10 секунд, двоеточие, а также индикаторы AM и PM управляются транзисторными переключателями, управляемыми сигналами счетчиков и временной разверткой. 2N7000 использовался для управления десятичной цифрой часа, потому что 2N3019 не переключался в этой ситуации; вот почему мы занимаемся макетом.

Блок питания

На рисунке 4 показан блок питания часов. Он начинается с напряжения не менее 7 В постоянного тока от настенной розетки. Трехконтактный стабилизатор 7805 обеспечивает стабилизированное напряжение +5 В для всех интегральных схем. LM317 обеспечивает регулируемое положительное напряжение для дисплеев с общим анодом, для которых требуется менее 5 В. Чем выше это напряжение, тем ярче дисплеи, поэтому потенциометр, который устанавливает это напряжение, управляет яркостью дисплея.

РИСУНОК 4. Блок питания часов, с вводом от настенной бородавки.


Строительство

Я мог бы спроектировать печатные платы для этого проекта и изготовить их, но макеты плат (часто называемые прототипными платами) удобны и удобны для разовых проектов. Для проектов на базе микросхем, подобных этому, мне больше всего нравится RadioShack 276-168, у которого есть ряды контактных площадок с тремя отверстиями, разделенных двумя шинами, плюс несколько дополнительных контактных площадок с двумя отверстиями на одном конце.

Недавнее сокращение RadioShack означает, что эти платы не так легко найти, как раньше, но они остаются доступными.

Часы занимают три из этих досок. Один из них содержит источник питания и базу времени с небольшими радиаторами на двух регуляторах. Подстроечный резистор устанавливает выходное напряжение LM317. Вторая плата содержит счетчики и связанную с ними логику, а третья - драйверы, дисплеи, светодиоды и переключатели настроек. Все микросхемы устанавливаются в гнезда; дисплеи устанавливаются на SIP-розетки; и все три платы содержат несколько байпасных конденсаторов 0,1 мкФ (не показаны на схемах) от +5 В до земли.

Следы на плате не обозначены на сторонах компонентов, поэтому я выбрал по одной шине на каждой для заземления, а вторую - для питания + 5 В, и проследил их черным и красным Sharpie ™ на сторонах компонентов платы. Электропроводка была выполнена с помощью сплошного изолированного провода 24 ga, при этом красный цвет использовался последовательно для всех соединений + 5V, а черный - для всех соединений заземления; сделайте это в первую очередь. Другие цвета использовались для наглядности и ясности.

Угловые разъемы и разъемы для крепления плат.С проставками и стойками между ними доски образуют трехслойный сэндвич; разъемы позволяют легко разбирать сэндвич для отладки. На рисунке 5 показаны три платы.

РИСУНОК 5. Три печатные платы, составляющие часы.


Корпус часов отогнут вверх из двух кусков алюминия: для основания и для верха. Передняя панель представляет собой кусок прозрачного красного акрила 1/4 дюйма (оргстекло), в котором просверлены отверстия для четырех винтов по углам и переключателей настройки.(При сверлении акрила увеличивайте небольшие отверстия постепенно, и делайте это медленно и осторожно. Слишком быстрое сверление может привести к заеданию сверла в материале. Зажмите материал, а не держите его рукой. Сначала просверлите несколько пробных отверстий.)

Сэндвич из трех досок и акриловой панели крепится к основанию двумя винтами внизу, где распорки короче, чем верхние, на толщину акрила. На задней панели установлен разъем для подключения к стене. Рисунок 6 показывает внутреннюю часть собранного блока.

РИСУНОК 6. Внутренняя часть собранных часов.


Саморезы для листового металла крепят верх к кронштейнам в задней части основания. Металлические части корпуса были вырезаны из утилизированной панели, окрашенной слегка текстурированной серой краской. Краска потрескалась на изгибах, но еще один легкий серый слой исправил это и сохранил текстуру. Этикетки в стиле минимализма были изготовлены производителем этикеток Brother. Рисунок 7 показывает готовые часы.

РИСУНОК 7. Завершенные часы.


Регулировка

Подстроечный конденсатор в кварцевом генераторе позволяет слегка регулировать частоту генератора. Установите часы, определите в течение дня или двух, идет ли он быстро или медленно, и соответствующим образом измените настройку конденсатора. Это поможет сделать наброски настроек конденсатора, и этот процесс может занять несколько недель. Потерпи.

Вторые часы

При разработке и создании прототипа часов, которые я только что описал, я построил второй блок питания и плату временной развертки. Для этого требуется входное напряжение около 8 В переменного тока, поэтому он включает двухполупериодный мост и конденсатор электролитического фильтра. Кроме того, вместо CD4029 он использует 74C193, также предварительно настраиваемый двоичный счетчик, который имеет то преимущество, что не требует инвертора между его выходным сигналом и входом нагрузки. Так как эта плата была уже собрана и протестирована, я решил построить на ней другие часы.

Опять же было три платы: блок питания и развертка; счетчик, реализующий ту же схему, что и раньше; и драйвер и дисплей. Однако физическое устройство было другим. На этот раз блоки питания / временной развертки и счетчики образовали горизонтальный сэндвич.

Плата дисплея - часть Datak 12-600B - была прикреплена к контрплате с помощью длинных прямоугольных разъемов и двух небольших прямоугольных кронштейнов Keystone с резьбой для 4-40 винтов.(Jameco имеет эти кронштейны под номером 1581530.)

Установочные переключатели и небольшой трансформатор на 8 В переменного тока были установлены на задней панели устройства вместе с трехпроводным линейным разъемом компьютерного типа. Как и прежде, узлы подключаются через разъемы и разъемы, включая (в данном случае) пятипроводное соединение от платы счетчика к переключателям. Три платы монтируются в нижней части корпуса, как показано на рис. 8, , .

.

РИСУНОК 8. Внутренняя часть вторых часов.


На рис. 9 показаны все часы вместе с третьими часами аналогичной (но более простой) конструкции и 24-часовой презентацией.

РИСУНОК 9. Два 12-часовых и 24-часовые часы.


Предупреждения

Если в настройках переключается дребезг, установка часов выполняется в случайных числах; качественные переключатели - хорошее вложение. Такой проект содержит очень большое количество паяных соединений, часто близко расположенных друг к другу, поэтому есть много возможностей для холодных соединений и паяных мостов.Создавайте поэтапно и тестируйте на ходу.

Осциллограф очень удобен для тестирования и отладки, и интересно видеть формы сигналов и частоты в различных точках схемы. Вы можете тестировать сигналы с частотой более 1 / мин. Модули полезны; хорошо иметь возможность разбирать часы для тестирования и отладки.

Варианты

Возможны многие вариации этой общей конструкции часов. Различные частоты генератора могут быть разделены на частоты, требуемые часами, или сигнал 60 Гц может быть получен из линии 120 В переменного тока.

Часы этой общей структуры могут быть построены с использованием различных интегральных схем. Многие микросхемы счетчиков широко доступны и недороги. КМОП-микросхемы (серия 4000) намного более экономичны, чем TTL (серия 7400).

24-часовые часы проще, чем часы с 12-часовым дисплеем. Он переносится с 23:59 на 00:00, и светодиоды AM / PM не требуются, хотя требуется еще одна микросхема декодера / драйвера. Цепи подсчета минут может предшествовать идентичная схема, которая - начиная с сигнала 1 Гц - считает и отображает секунды.

Описанные здесь часы потребляют не более 150 мА при 5 В, причем почти все это идет на дисплеи и светодиоды; Версии TTL могут потреблять до 500 мА, что требует более мощного трансформатора или настенного источника питания и серьезного радиатора для регуляторов; установите радиаторы на заднюю металлическую панель.

В любом случае, прочтите спецификации выбранных вами ИС, сначала соберите и отлаживайте макетную плату и сохраните макет, пока вы создаете постоянную версию. NV


Список литературы

[1] Кейт Байерн: « Transistor Clock », Nuts & Volts , июль 2009 г., стр.42-46.
[2] Крейг А. Линдли: « Уникальные светодиодные часы », Nuts & Volts , март 2014 г., стр. 33–39.


Список деталей

Ни одна из частей не является непонятной или труднодоступной. Все они должны быть доступны у крупных дистрибьюторов, таких как Digi-Key и Allied. Все резисторы - 1/4 Вт.

Временная база:
CD4521 КМОП 24-ступенчатый делитель частоты
CD4029 КМОП предварительно настраиваемый восходящий / понижающий счетчик
MPF102 FET
2N2222 или другой NPN-транзистор общего назначения
4.Кристалл 194304 МГц
Дроссель 1 мГн
Подстроечный конденсатор 30 пФ
,1 мкФ, конденсатор 16 В
0,001 мкФ, конденсатор 16 В
Резистор 1M
Резистор 1K
2 - резистор 470 Ом

Схемы подсчета и отображения общего анода:
Семисегментные светодиодные дисплеи с общим анодом: 4 одноразрядных; 2 двузначные; или 1 четырехзначный, не мультиплексированный.
2 - светодиоды
CD4518 Двойные счетчики CMOS
CD4510 Предварительно настраиваемый счетчик вверх / вниз CMOS
CD4081 Quad двухвходовой логический элемент И
CD4027 Двойной триггер JK
3 - CD4543 CMOS BCD-семисегментный фиксатор / декодер / драйвер

Источник питания:
LM7805 Трехполюсный стабилизатор 5 В в корпусе TO-220
LM317T Трехполюсный регулируемый положительный стабилизатор в корпусе TO-220
2 - 1 мкФ, электролитический конденсатор 16 В
.Конденсатор 33 мкФ
Подстроечный резистор 5K
Резистор 240 Ом

Разное:
Корпус
Тонированный прозрачный акрил для соответствия дисплеям
Настенный источник питания постоянного тока: от 7 В до 9 В
Разъемы и разъемы
Разъем для настенного питания
Стойки
Четыре резиновые ножки
Аппаратные средства


Часы и генераторы

- Введение в цифровую электронику Часы и генераторы

- Введение в цифровую электронику - PyroEDU Урок 7: Часы и осцилляторы

Сердце и душа любой цифровой системы - это главный тактовый сигнал.Он управляет каждым триггером внутри системы и поэтому является наиболее важным сигналом. В этом уроке мы узнаем, как использовать таймер 555 в качестве генератора тактовых сигналов, а также рассмотрим использование кварцевых генераторов для генерации тактовых сигналов.

истек
Предупреждение : file_get_contents (http: // graph.facebook.com/pyroelectro): не удалось открыть поток: сбой HTTP-запроса! HTTP / 1.1 400 неверный запрос в /homepages/5/d162580948/htdocs/pyroelectro/wp-content/themes/pyroelectro_v2/follower-count.php на линии 69

Et2845C Астро-электронные часы с 4 схемами, от 120 до 277 В, 365/7 дней: Amazon.com: Industrial & Scientific


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Убедитесь, что это подходит введя номер вашей модели.
  • Автоматический выбор входного напряжения от 120 до 277 В переменного тока, 60 Гц
  • 100-часовой суперконденсатор устраняет необходимость в батареях
  • USB-порт упрощает перенос и сохранение расписаний, совместимость со светодиодами
  • Область применения: внутреннее освещение, внешнее освещение, управление электродвигателем, электрические насосы.
]]>
Характеристики
00
Фирменное наименование Интерматик
Цвет ET2845C
Ean 0078275147737
Компоненты в комплекте Et2845C Astro электронные часы с 4 цепями, от 120 до 277 В, 365/7 дней
Объем позиции 47.2 унции жидкости
Вес изделия 2,74 фунта
Серийный номер производителя ET2845C
Номер модели ET2845C
Количество позиций 1
Номер детали ET2845C
Код UNSPSC 3
UPC 078275147737
Напряжение 277 вольт

Что такое тактовые сигналы в цифровых схемах и как они формируются?

Написано Тайлером Войцеховичем.
Инженер по приложениям в компании Symmetry Electronics

.

Компоненты синхронизации - одни из самых распространенных компонентов в электронике.Они необходимы почти для любой сложной конструкции, и без них вся наша электроника не работала бы. Ранее мы обсуждали, как создать дерево часов, но понимание того, как часы работают, имеет решающее значение для понимания того, как работает ваш дизайн. В конце концов, это не волшебство, и когда до него доходит, все довольно просто.

В этой статье я объясню различные типы доступных компонентов синхронизации и объясню, почему часы так важны в цифровых электрических схемах.Продолжайте читать, чтобы узнать, зачем нужны часы в цифровых схемах.

Что такое тактовый сигнал?

Мы можем определить тактовый сигнал как особый тип сигнала, который колеблется между высоким и низким состоянием. Сигнал действует как метроном, которому цифровая схема следует во времени, чтобы согласовать последовательность своих действий. Цифровые схемы полагаются на тактовые сигналы, чтобы знать, когда и как выполнять запрограммированные функции.

Если часы в дизайне подобны сердцу животного, то тактовые сигналы - это удары сердца, которые поддерживают работу системы.

Как вырабатываются тактовые сигналы?

Есть разные способы создания тактового сигнала, но все они начинаются с кварцевого резонатора . Кристаллический резонатор обычно называют кристаллом . Для работы кристаллы объединяются со схемой усилителя для подачи напряжения на электрод рядом с кристаллом или на нем.

Кристалл кварца представляет собой крошечную кварцевую щель, каждая из двух металлических поверхностей которой имеет электрическое соединение.Важно, чтобы физический размер и форма кристалла кварца были точно вырезаны, потому что это определяет частоту колебаний, производимых кристаллом. После того, как кристалл вырезан и сформирован, его нельзя использовать на любой другой частоте. Кристаллы кварца используются чаще, так как частоты, генерируемые кристаллами кварца, более устойчивы к изменениям температуры. Если бы вместо этого использовался внутренний RC-резонатор, изменения температуры повлияли бы на поведение генератора, что привело бы к изменениям выходной частоты.

Кристаллический осциллятор Кристаллы

имеют синусоидальный выходной сигнал и обычно используются, если целевая ИС имеет встроенный генератор и встроенные схемы фазовой автоподстройки частоты (ФАПЧ) для внутренней синхронизации. Когда кристалл и колебательный контур объединены в одном корпусе, его обычно называют кварцевым генератором . Этот кварцевый пьезоэлектрический генератор выдает полезный осциллирующий сигнал, чаще всего прямоугольную волну с коэффициентом заполнения 50%.Обычно этот тактовый сигнал имеет фиксированную частоту, и синхронизация может активироваться либо по нарастающему, либо по спадающему фронту каждого тактового цикла.

Генератор часов

Тактовый генератор объединяет генератор с одной или несколькими ФАПЧ, выходными делителями и выходными буферами. Тактовые генераторы и тактовые буферы полезны, когда требуется несколько частот, а целевые ИС находятся на одной плате или в одной ПЛИС. В некоторых приложениях FPGA / ASIC имеют несколько временных областей для тракта данных, плоскости управления и интерфейса контроллера памяти и, как следствие, требуют нескольких уникальных опорных частот.В большинстве случаев генератор является внешним по отношению к тактовому генератору, хотя становится все более распространенным, что генераторы объединяются в тот же пакет, что и тактовый генератор, с целью консолидировать перечень материальных затрат и сложности, наряду с другими преимуществами. Существует много различных типов генераторов тактовых импульсов, и каждый из них оптимизирован для достижения различных показателей производительности и затрат в зависимости от приложения.

Синхронные и автономные исполнения: Системы

и их комбинация различных подсистем могут потребовать автономной или синхронной архитектуры синхронизации.

Если система является автономно работающей, , независимые часы могут использоваться без каких-либо специальных требований фазовой синхронизации или синхронизации. Примеры включают стандартные процессоры, контроллеры памяти, SoC и периферийные компоненты (например, USB, переключатели PCI Express).

Примером сложной ИС, с которой все знакомы, может быть микроконтроллер. Микроконтроллеры полагаются на часы от кварцевого генератора для работы, за исключением случаев, когда они используются в асинхронных схемах, например, в случае асинхронных процессоров.Наиболее распространенные микроконтроллеры содержат внутренний генератор R-C, который достаточно хорош для таких вещей, как связь UART, хотя внешние кварцевые генераторы необходимы для других типов связи, таких как USB или Ethernet.

И наоборот, синхронные системы синхронизации и требуют непрерывной связи и синхронизации на уровне сети во всех связанных системах. В этих приложениях тактовые генераторы на основе ФАПЧ с низкой пропускной способностью обеспечивают фильтрацию джиттера для обеспечения синхронизации на уровне сети.Например, синхронизация всех эталонных часов SerDes (сериализация-десериализация) с высокоточными эталонными часами сети (например, Stratum 3 или GPS) гарантирует синхронизацию между всеми узлами системы.

Примеры деревьев синхронных часов включают в себя оптическую транспортную сеть (OTN), SONET / SDH, мобильную транспортную сеть, синхронный Ethernet и передачу видео HD SDI. Однако существуют различные приложения, требующие точной частоты или времени, помимо связи.Некоторым приложениям требуется длительная синхронизация между двумя подсистемами, которые не связаны друг с другом. Если бы осциллятор, используемый в качестве основы для часов реального времени, был отключен всего на 0,1%, через неделю часы были бы отключены почти на 10 минут. Также может потребоваться долговременная точность без знания реального времени.

Например, предположим, что вы хотите, чтобы несколько модулей Bluetooth просыпались один раз в час для обмена данными в течение нескольких секунд, а затем возвращались в спящий режим, чтобы сохранить заряд батареи.Стандартный генератор на 20 ppm отключается всего на доли секунды в час, тогда как резонатор 1% RC может отключаться на полминуты. Если используется RC-резонатор, модули Bluetooth должны оставаться включенными в течение более длительных периодов времени для связи друг с другом, что приводит к потере заряда батареи.

Внутренние и внешние генераторы:

Внутренние генераторы обычно используются для обеспечения синхронизации для микроконтроллеров, не требующих точной синхронизации.Внутренние генераторы достаточно хороши для связи UART с низкой скоростью, хотя внешние кристаллы и генераторы требуются для протоколов связи, таких как CAN, USB или Ethernet, которые имеют более строгие требования к точности синхронизации.

Использование внешнего генератора позволяет использовать более широкий диапазон частот, при этом внутренний (ые) генератор (ы) обычно имеют одну частоту с несколькими вариантами предварительного делителя тактовой частоты. В электронике время - это свойство, которое можно измерить точно и дешево, поэтому часто проблема превращается в измерение времени или получение импульсов с точным отсчетом времени.

Некоторые преимущества внешних часов и генераторов включают:

  • Precision - внутренние часы неточны и на них могут влиять шумы
  • Температурная независимость - генераторы и часы (особенно генераторы с температурной компенсацией) могут использоваться при низких или высоких температурах или там, где температура сильно меняется. При изменении температуры частота колебаний может оставаться относительно неизменной.
  • Скорость - внутренние генераторы могут не достичь максимальной скорости ИС, и в этом случае требуется внешний генератор
  • Voltage - Скорость внутреннего генератора может зависеть от напряжения, при котором он работает.Если генератор управляет оборудованием, которое может генерировать радиочастотные помехи, добавление переменного напряжения к его управляющему входу может рассеять спектр помех, приближая его к идеальному. В этом примере только внешний генератор контроллера напряжения может обеспечить такую ​​возможность
  • Требуется несколько тактовых импульсов - если многие подсистемы должны работать синхронно и подключены друг к другу, можно использовать один внешний генератор тактовых импульсов для замены автономного тактового компонента каждой подсистемы.

В этой таблице приведены характеристики различных компонентов синхронизации.

Функция

Кристалл

ХО

Тактовый генератор

Буфер часов

Аттенюатор джиттера

Автономный режим

Есть

Есть

Есть

Есть

Синхронный режим

Есть

Есть

Есть

Умножение часов

Есть

Есть

Деление часов

Есть

Есть

Есть

Очистка джиттера

Есть

Сложность конструкции

Низкая

Низкая

Средний

Низкая

Средний

Интеграция

Низкая

Низкая

Высокая

Высокая

Высокая

Ключевые особенности, упрощающие создание дерева часов

Малый форм-фактор

Любая частота, любой выход

Формальный / уровневый перевод

Синтез тактового сигнала любой частоты

Размещение рядом с IC

Формат перевода

Интегрированный выходной микс

Встроенный контурный фильтр

Переключение между часами на разных частотах без сбоев

Преобразование выходного напряжения

Бесконтактная коммутация

Перевод уровня VDD

Отключение тактовой частоты синхронного выхода

Удержание при потере блокировки

Silicon Labs - предпочтительный поставщик высококачественных компонентов синхронизации.
