Как подключить и настроить цифровую ТВ-приставку: пошаговая инструкция

В наследство от аналоговых времен пользователям досталась масса телеприемников, которые не имеют встроенного тюнера и не могут принимать «цифру» напрямую. Для них необходимо дополнительное оборудование – . Разберемся, как она подключается к телевизору.

Содержание

• Необходимое оборудование
  • Что уже есть: стандартная комплектация приставки
  • Что нужно еще: дополнительное оборудование
• Назначение разъемов: что для чего нужно
  • Стандартные разъемы
  • Редкие разъемы
• Подключение цифровой приставки
  • К современному телевизору
  • К старому телевизору
• Настройка каналов
  • Проверка качества сигнала
• Подключение нескольких телевизоров к одной приставке
• Возможные проблемы и их решение
  • Каналы вообще не ловятся
  • Ловится только часть каналов
  • Слабый сигнал
  • Нет сигнала
  • Изображение тормозит или зависает
  • Каналы были, но пропали

Необходимое оборудование

Если театр начинается с вешалки, то прием цифрового вещания – с покупки оборудования. Что потребуется пользователю?

Что уже есть: стандартная комплектация приставки

В комплект приставки для  (стандарт эфирного вещания, используемый в европейских странах и России), как правило, входит следующее:

• Cама приставка.
  Цифровой тюнер (ресивер), принимающий и преобразующий сигнал для передачи его на порты ТВ-приемника. Современные приставки часто обладают дополнительными функциями (запись на флеш-карту, отложенный просмотр, поддержка Wi-Fi и т. д.).
• Пульт дистанционного управления.
  Практически все современные приставки, начиная уже от среднего ценового класса, оснащены ПДУ на ИК-лучах.
• Блок питания.
  Может быть как внутренним, встроенным в ее корпус, так и внешним. В последнем случае в комплект входит адаптер, подключаемый к розетке, и соединительный кабель, от которого и идет питание к ресиверу.

Что нужно еще: дополнительное оборудование

Кроме самой приставки, для подключения потребуются:

• .
  Она нужна для приема наземного или спутникового сигнала. Для просмотра обязательно приобретение отдельной ДМВ-антенны. Она не нужна лишь в тех случаях, когда «цифра» транслируется по кабельному вещанию или же если есть  с поквартирной разводкой.
•  и соединительные штекеры.
  Нужны для [link_webnavoz][/link_webnavoz]. Обычно действует правило: чем выше установлена антенна, тем лучше прием. Но для ее соединения с тюнером нужен специальный коаксиальный кабель. Поскольку же он продается по метрам и режется по заказанной покупателем длине, потребуется еще минимум 2 штекера для подключения его к антенне и ТВ-ресиверу.
• Кабель RCA («колокольчики»).
  По нему сигнал передается от приставки непосредственно на входные разъемы телевизора. На конце обычно имеет три штекера: 1 для видео и 2 для правого и левого аудиоканала. Этим кабелем ресивер подключают к старым моделям телевизоров. Кабель может входить в комплект приставки, но иногда отсутствует. Тогда его придется приобрести отдельно или заменить на следующий тип.
• Кабель HDMI.
  Он используется для тех же целей, что и «колокольчик», но применяется в новейших моделях ресиверов и телевизионных приемников. Обеспечивает намного более качественную передачу сигнала, однако может использоваться далеко не везде и потому обычно в комплект не входит.

Назначение разъемов: что для чего нужно

Чтобы подключить приставку к телевизору, надо соединить между собой кабелями антенну, ресивер и сам телевизор. Для подсоединения кабелей нужны соответствующие разъемы, а сейчас используется далеко не один стандарт. Куда и какие штекеры нужно втыкать?

Стандартные разъемы

На каждой приставке, вне зависимости от ее типа, должны быть два разъема:

• Антенный вход.
  Может быть подписан как «RF IN» или «ANT IN». Сюда подсоединяется штекер от эфирной антенны или распределительного щита кабельного телевидения.
• Вход для блока питания.
  Маркируется как «DC-5V», «DC-IN». В него вставляется идущий в комплекте БП. В некоторых моделях шнур питания делается несъемным.

Кроме обязательных, есть ряд разъемов, которые встретятся почти всегда:

• Антенный выход.
  Может называться «RF-OUT», «RF-LOOP», LOOP-OUT». Предназначен для последовательного подключения другой приставки. На моделях, которые имеют встроенный ВЧ-модулятор, сигнал с этого порта можно направить на антенный вход телевизора и ловить местное .
• RCA-выход.
  С него видео- и аудиосигнал входит через соответствующие штекеры (помеченные красным, белым и желтым цветом) телевизора. Используется для большинства старых телеприемников, но уже не обеспечивает высокого качества изображения.
• HDMI.
  Цифровой выход высокой четкости. Если телевизор имеет соответствующий вход, то рекомендуем использовать именно этот разъем, а RCA оставить только для вывода звука на внешние колонки.
• USB.
  Знакомый по компьютерам разъем. Используется для подключения внешних накопителей (от флешки до HDD). В результате появляется возможность записывать передачи или просматривать видео- и аудиофайлы поддерживаемого формата. Кроме того, если приставка имеет такую функцию, через этот разъем можно подключать модуль для Wi-Fi.

Редкие разъемы

Помимо распространенных, на цифровых приставках могут иметься и редкие разновидности разъемов. К ним относятся:

• VGA.
  Это старый разъем, разработанный еще в 1987 году для подключения компьютерных мониторов к видеокарте. Позднее им иногда пользовались для того, чтобы подключать DVD-проигрыватели. Обычно он используется для плазменных и ЖК-телевизоров. Сейчас устарел и активно вытесняется HDMI. Дополнительно требует подключения звука по отдельному кабелю.
• SCART.
  Это стандартный разъем для техники, используемой на территории Европы. Поэтому он часто встречается не только в телевизорах, но и в приставках, ориентированных на европейский рынок.
• S-Video.
  Старый разъем, активно использовался для видеоплееров и игровых приставок. Сейчас обычно требует покупки переходника. Обеспечивает высокое качество телесигнала, но только для стандартной четкости: HD-изображение не передает.

Подключение цифровой приставки

К современному телевизору

Если телевизор более или менее новый и поддерживает хотя бы RCA, подключение ресивера выглядит следующим образом:

1. Телевизор выключается.
2. К ресиверу подключаются кабели от антенны и блока питания.
3. Телевизор и приставка соединяются одним из имеющихся способов (RCA, SCART, HDMI) с помощью соответствующих кабелей. Поскольку RCA имеет цветовую маркировку, а SCART и HDMI – соответствующую форму входных и выходных штекеров, ошибиться здесь сложно.
4. При наличии выхода RF-OUT он соединяется с антенным входом телевизора (так можно будет смотреть одновременно цифровые и аналоговые каналы).
5. Включите телевизор. В меню выберите соответствующий вход, к которому вы подключили тюнер (AV, SCART, HDMI).

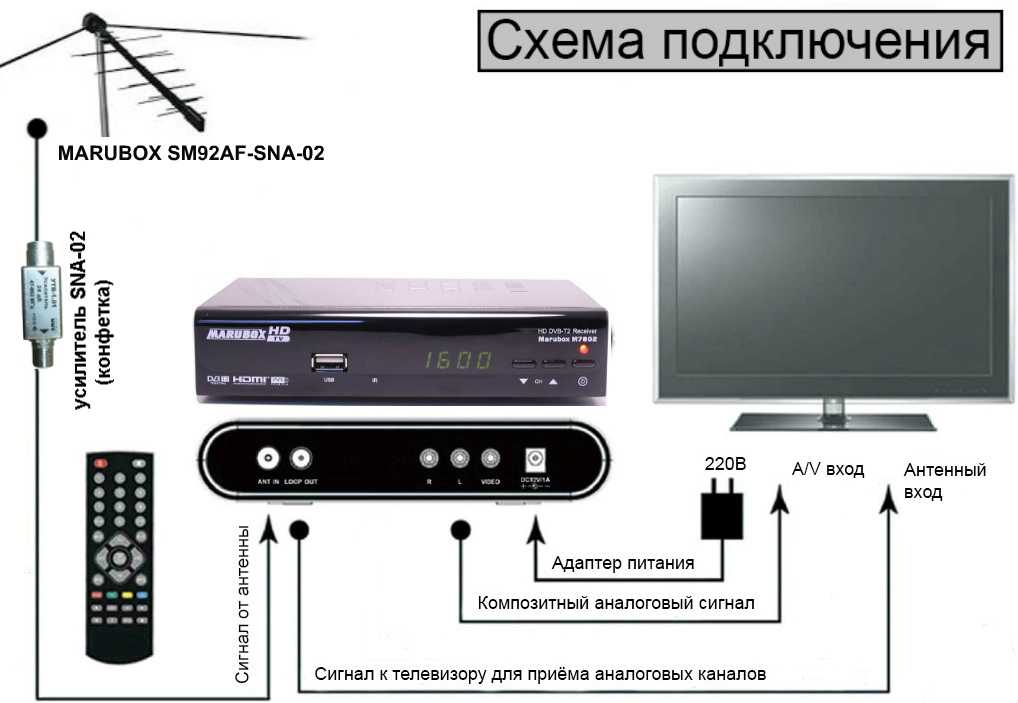

Подключение через RCA

Подключение через HDMI очень простое

К старому телевизору

Если телевизор очень старый (что-то вроде советских «Рубина» или «Горизонта») и не имеет вообще никаких цифровых входов, его можно попытаться подключить через антенный кабель, используя на ресивере выход RF OUT. Для этого требуется, чтобы приставка поддерживала такой режим.

Мнение эксперта

Виталий Садовников

Специалист по подключению и настройке цифрового телевидения

Задать вопрос

Если поддержки нет, придется приобретать дополнительно ТВ-модулятор, преобразующий низкочастотный сигнал с RCA-выхода приставки в высокочастотный, совпадающий с аналоговым форматом. Его телевизоры старых моделей могут принимать уже напрямую.

Подключение цифровой приставки через ТВ-модулятор

Настройка каналов

Настройка каналов через приставку производится по пошаговой инструкции к этому устройству.

Порядок ее выглядит следующим образом:

1. Включаются приставка и телевизор.
2. В меню ресивера выбирается пункт «Настройка».
3. Выбираем страну и тип сигнала. Для России это будет DVB-T2.
4. Включается пункт «Автоматический поиск сигнала» или аналогичный.
5. Ресивер перебирает доступные ему частоты и обнаруживает имеющиеся на них каналы.
6. Если программы обнаружены, нужно в меню выбрать пункт «Сохранить». После этого найденные каналы можно просматривать.
7. Если каналы не обнаружены, можно попытаться найти их с помощью ручной настройки. Для этого нужно ввести , на которой производится вещание в этой местности. После обнаружения каналов они тоже сохраняются в памяти приставки.

Проверка качества сигнала

Иногда бывает, что какие-то каналы не ловятся. Частой причиной для этого является низкий уровень сигнала.

Чтобы это выяснить, нужно воспользоваться функцией проверки. Обычно она запускается клавишей «INFO» на ПДУ приставки. После этого ресивер выдаст на экран оценку качества:

1. От 50% и выше – это нормальный показатель, можно пользоваться.
2. Ниже – нестабильный прием. Возможно, придется перенести антенну, нацелить ее точнее либо обзавестись усилителем сигнала.

Подключение нескольких телевизоров к одной приставке

Часто в одном доме имеются несколько ТВ-приемников. Можно ли их подключить к одному ресиверу, чтобы члены семьи могли их смотреть, не мешая друг другу?

При подключении «цифры» сигнал идет напрямую на экран и к динамикам. Поэтому показывать телевизор будет только то, что в данный момент транслирует ему приставка.

Поэтому существуют два варианта:

1. Если устраивает, что оба телевизора будут передавать одно и то же изображение с синхронным звуком, можно с помощью кабельного делителя подключить их к соответствующим выходам на приставке. Проблемы если и будут, то, разве что, с затуханием сигнала, если кабель окажется со слишком высоким сопротивлением.
2. Если же хочется смотреть разные каналы на 2-х и более телевизорах, надо покупать делитель уже для антенного кабеля и второй ресивер. Обойти эту проблему невозможно.

Рекомендуем ознакомиться со всеми .

Сложно ли подключить приставку самостоятельно?

Легко!Сложно!

Возможные проблемы и их решение

Каналы вообще не ловятся

Иногда подключенная . Из-за чего это может быть и что делать?

• Неисправность кабеля.
  Возможно, плохо подсоединен антенный кабель во входном гнезде либо он отпаялся на антенне. Исправить можно, проверив разъемы и целостность кабеля.
• Неправильно направлена антенна.
  Причем если наземная антенна может поймать отраженный сигнал, то спутниковая тарелка очень узконаправленная и принимать может только в небольшом угле. Исправить можно, проверив ориентацию антенны и при необходимости уточнив настройку по направлению.
• Антенна неподходящего типа.
  Это наблюдается при попытке ловить цифровое ТВ на старую антенну, которая хорошо принимала аналоговые каналы. Если использовалась антенна для МВ-диапазона, ее придется заменить на ДМВ. Других вариантов нет: цифровое ТВ вещает только на дециметрах.
• В случае с кабельным телевидением – повреждение провода или распределительной коробки.
  Необходимо обратиться к провайдеру и вызвать ремонтников.
• Используется ресивер, не принимающий DVB-T2.
  Проверить можно, ознакомившись с инструкцией или с информацией на сайте производителя. Исправить тут ничего нельзя, можно только приобрести новую аппаратуру.

Ловится только часть каналов

Другой типичной проблемой является . Как можно выявить и устранить причину?

• Проверить, какие вообще каналы ловятся в той точке, где находится антенна.
  Сделать это можно с помощью сервиса «». Тут нужно помнить, что цифровое ТВ передается мультиплексами – наборами по 10 каналов (есть , в МСК и Крыму имеется доступ к  с меньшим количеством каналов). Возможно, конкретный ретранслятор, на какой направлена антенна, в самом деле не транслирует 2-ой мультиплекс. В этом случае можно попытаться поиграть с направлением антенны: возможно, удастся поймать сигнал с другого, «полноценного» ретранслятора.
• Ошибки при настройке ресивера.
  Часть каналов могла оказаться не записанной в его память и сбиться. Поскольку цифровое ТВ передается мультиплексами, то в отличие от аналогового либо ловятся все сразу, либо ни один: набор из 10 каналов идет на одной частоте. Чтобы исправить ситуацию, нужно перенастраивать ресивер.

Слабый сигнал

Если приставка показывает, что сигнал слабого уровня, то причинами могут быть:

• Большое расстояние до ретранслятора.
  Чем ближе до передающей антенны и мощнее передача, тем выше уровень сигнала. Исправить ситуацию можно, приобретя более качественную антенну с коэффициентом усиления не менее 15 Дб либо применив, кроме ресивера, еще и усилитель сигнала.
• «Радиотень».
  Радиоволны ДМВ-диапазона во многом похожи на свет: они распространяются в зоне прямой видимости, и многие объекты для них непрозрачны. Может оказаться, что либо антенну от ретранслятора отделяет холм, либо она находится в низине, либо между ней и передающим ретранслятором находится «непрозрачный» объект (например, железобетонное здание, стальной высокий забор и т. п.). Исправить можно, изменив местоположение антенны. В некоторых случаях удается, поиграв с ориентацией антенны, поймать отраженный сигнал подходящего качества;
• Для спутникового ТВ – погодные условия.
  Хотя частоты, на которых вещают спутниковые ретрансляторы, неплохо проходят сквозь облака, некоторые погодные условия (например, грозовые тучи) могут серьезно ослабить сигнал. Здесь единственный способ решения проблемы – это дождаться, когда прекратится непогода.

Нет сигнала

Если сигнала нет вообще, причинами могут быть:

• Поломка антенны или обрыв кабеля.
  Нужно тщательно проверить кабель от его места соединения с антенной до штекера.
• Технические работы у провайдера или на вышке ретранслятора.
  Проверить можно на официальных сайтах или в местных новостях. Здесь можно только ждать.

Изображение тормозит или зависает

связано обычно со следующими причинами:

• Помехи.
  В отличие от аналогового ТВ в «цифре» приемник пытается восстановить сигнал. Поэтому при сильных помехах вместо ряби и шипения будут паузы в звуке, «кубики» на экране, замедление кадра. Если помехи связаны с погодными условиями, нужно переждать. Если же работой каких-то устройств поблизости (например, радара ГИБДД: иногда они мешают приему) – попытаться изменить настройку, найдя другую частоту;
• Устаревшее ПО.
  Это характерно для спутникового ТВ. Здесь нужно получить комплект обновления через инфоканал или компьютер;
• Конфликт оборудования.
  Иногда телевизоры китайского производства крайне своеобразно принимают сигнал. Здесь можно попытаться перепрошить телевизор в специализированной мастерской.

Каналы были, но пропали

Если раньше прием был, но прекратился, причинами могут быть:

• Технические работы. Здесь можно только ждать;
• Поломка в системе передачи сигнала. Нужно проверить целостность провода и штекера, для кабельного ТВ – сохранность распределительных устройств в подъезде;
• Поломка приставки. Нужно обратиться в ремонт.

Важно: Это распространенные причины неполадок и способы их устранения. В сложных ситуациях следует обратиться к мастерам.
