Динамо-машина своими руками: сложно не будет
Дата публикации: 25 марта 2020
Содержание
- Конструктивные элементы динамо-машины и их особенности
- Сборка конструкции
Использование множества электронных устройств делают человека зависимым от источников питания. Поэтому авария на централизованной сети или быстро севшие батарейки приобретают масштаб глобальной катастрофы. Приобрести свободу от посторонних факторов и всегда иметь под рукой энергонезависимое зарядное устройство позволит сборка динамо-машины своими руками. Может показаться, что ее проще купить на Алиэкспресс. Но, чтобы разобраться с тонкостями физики процесса, лучше все же собрать динамо-машину, подогнав и заботливо отрегулировав каждый элемент.

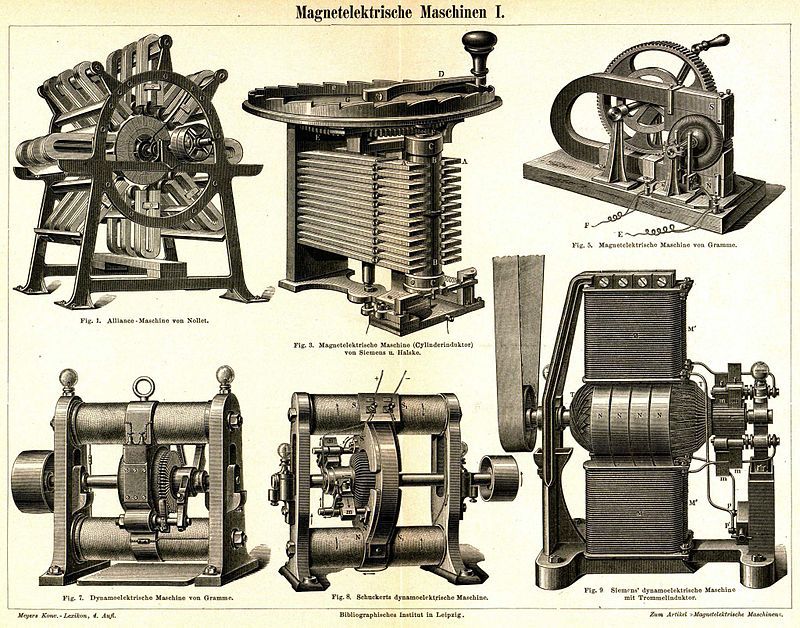

Конструктивные элементы динамо-машины и их особенности
Небольшое количество деталей упрощает процесс сборки модели, но требует тщательности и внимания.
- Корпус
Подойдет консервная банка достаточного диаметра или отрезок металлической трубы.
- Вращающийся якорь
Эта деталь – одна из самых сложных в устройстве. Потребуется несколько жестяных пластин, из которых вырезается около 120 кругов диаметром чуть меньше диаметра корпуса. Их следует разметить: разметить круг на 8 секторов и провести окружность относительно центра диаметром около 38-40 мм. В точках пересечения окружности и секторов сверлят отверстия 8 мм. Пластины фиксируются гайками и надеваются на ось.
- Коллектор
Эту деталь проще изготовить из трубы.
Фрагмент размерами 25 см длиной и таким же диаметром распиливается на 4 равные части. Из сухой древесины, эбонита или фибры вырезается цилиндр с диаметром и длиной около 25 мм. В его центре высверливается отверстие, чтобы деталь села на ось якоря. Фрагменты трубы крепятся к цилиндру шурупами так, чтобы концы крепежей не подходили к оси якоря во избежание замыкания. Расстояния между фрагментами труб заполняются канифолью.
- Щеткодержатель со щетками
Щеткодержатель применяется для снятия напряжения с поверхности коллектора. Его основание толщиной около 10 мм изготавливается из диэлектрика. В нем необходимо сделать три отверстия под щетки и одно в центре для надевания на ось подшипника. Щетки изготавливаются из медных или латунных пластин длиной около 40-50 мм со сквозным отверстием под болты. Благодаря его наличию по мере приближения к коллектору сила нажима будет меняться. Щетки фиксируют шайбами, а их концы затачиваются под небольшим углом, чтобы они плотно касались поверхности коллектора.
Как сделать обмотку
Чтобы сделать динамо-машину своими руками, потребуется около 0,5 кг медной проволоки с бумажной изоляцией 0,5 — 0,8 мм толщиной. При толщине 0,5 мм будет вырабатываться напряжение 25 В с силой тока в 1 ампер, при толщине 0,8 мм — 8 вольт и 3 ампера. Для электромагнита следует отмерить 450 гр проволоки, остаток пойдет на обмотку якоря. Намотка выполняется обычным способом с плотным прилеганием витков и надежной фиксацией концов.
Сборка конструкции
Последовательность работ выглядит так:
- Для основания берется доска размером 150*200-30 мм.
- К ней крепится корпус с помощью двух шурупов.
- По бокам от корпуса плотно прикручивают два небольших деревянных бруска.
- Свободный конец оси якоря вставляется через подшипник на корпусе.
- Изнутри на ось подшипника надевается щеткодержатель.
- Якорь устанавливается так, чтобы при вращении он не задевал стенки корпуса и другие элементы конструкции.
Есть и более простой вариант сборки, позволяющий получить общее представление о конструкции динамо-машины:
На заключительном этапе необходимо отрегулировать щетки, расположив их края вплотную к коллектору. Важно, чтобы его вращение не затрудняли расположенные рядом элементы. К собранному устройству можно подключить батарею на 20 Вт: если якорь будет вращаться, а мотор – работать, сборка проведена верно.
Электронные схемы светодиодных фар для динамо-машин
- Введение.
- Увеличиваем безопасность — схема заднего фонаря.
- Увеличивает эффективность — схема «усилителя».
- Увеличиваем мощность — добавляем светодиоды.
- Улучшаем производительность на низких скоростях — схема с удвоителем напряжения.
- Повышаем комфорт — схема с автоматическим выбором режима.
Введение.
Несколько слов о мощных светодиодах и люменах.
В приведённых схемах используются только мощные светодиоды, которые выпускаются такими производителями как Philips-Lumileds, Cree, Seoul Semiconductor. Мощные светодиоды быстро усовершенствуются. Новые модели мощных светодиодов, которые ещё шесть месяцев назад были наиболее совершенными светодиодами, сейчас выглядят тусклыми. Скоро на рынке может появится в свою очередь ещё более яркое поколение светодиодов. Поэтому нельзя порекомендовать конкретную модель светодиодов. Электронные схемы не зависят от типа используемых светодиодов при условии, что у них типичное прямое напряжение белого светодиода.
Чтобы рассчитать светоотдачу схем, представленных на этой странице, необходимо только знать мощность светодиодов.
В спецификации светодиода указано сколько люменов на ватт он даёт.
Чтобы собрать максимально яркую фару необходимо обратить внимание на:
- электронную схему — чем больше она выдаёт мощность, тем лучше;
- светодиоды — чем больше люменов на ватт, тем лучше;
- оптику, отражатели, линзы — их эффективность должна стремится к 100%.
Схема 1 — самая простая схема питания светодиодной фары.
| Наименование | Значение | Альтернативное значение |
|---|---|---|
| D1 | 1N4007 | 1N5818 |
| D2 | 1N4007 | 1N5818 |
| D3 | 1N4007 | 1N5818 |
| D4 | 1N4007 | 1N5818 |
| LED1 | Белый мощный светодиод (Luxeon, Cree… ) | |
Динамо, мостовой выпрямитель и один мощный светодиод — это всё что нужно для светодиодной фары с питанием от динамо-машины!
Как она работает.
Переменный ток из динамо-генератора проходит двухполупериодный выпрямитель и питает один мощный светодиод фары. Ток светодиода жестко ограничен динамо-генератором до 500..600 мА. Можете убедится сами, что светодиод будет светить. Диоды Шоттки (1N5818) сводят к минимуму потери в цепи. Эта схема работает как для бутылочных динамо-машин так и для динамо-втулок. Она выдаёт чуть более 1.5 Вт мощности.
Вышеприведённая схема имеет одну проблему — мерцание света на низких скоростях, особенно если питание поступает от динамо-втулки. С этим недостатком можно легко справится:
Схема 2 — уменьшаем мерцание на низкой скорости.
| Наименование | Значение | Альтернативное значение |
|---|---|---|
| D1 | 1N4007 | 1N5818 |
| D2 | 1N4007 | 1N5818 |
| D3 | 1N4007 | 1N5818 |
| D4 | 1N4007 | 1N5818 |
| C1 | 1,000 . | |
| LED1 | Белый мощный светодиод (Luxeon, Cree…) | |
Сглаживающий конденсатор снижает мерцание на низкой скорости и даёт небольшую прибавку яркости. Чем больше ёмкость конденсатора C1, тем меньше мерцание. C1 требует не менее 4 В, а ёмкость не ограничена. Поэтому единственными небольшими ограничительными факторами остаются только стоимость и размер конденсатора. Схемы работают как с динамо-втулками так и с бутылочными динамо-машинами. Для более эффективного снижения мерцания динамо-втулкам требуется более крупный конденсатор.
Несколько советов:
Конденсатор C1 может быть установлен внутри корпуса фары, где должен правильно присоединён к светодиоду. В случае отсоединения светодиода от схемы, конденсатор заряжается до достаточно высокого напряжения (до 100 В при быстрой езде). Это не только опасно для жизни, но и переподключение светодиода вызывает запредельный ток, который может даже испортить светодиод.
Схема с задним фонарём.
Если вы используете задний фонарь на аккумуляторах, то можете пропустить этот раздел.
Схема 3 — добавляем задний фонарь.
| Наименование | Значение | Альтернативное значение |
|---|---|---|
| D1 | 1N4007 | 1N5818 |
| D2 | 1N4007 | 1N5818 |
| D3 | 1N4007 | 1N5818 |
| C1 | 1,000 .. 10,000uF @ min.4V | |
| LED1 | Белый мощный светодиод (Luxeon, Cree…) | |
| LED2 | Красный мощный LED или не менее 15 SMD-светодиодов | |
Светодиод заднего фонаря устанавливается на место одного из выпрямительных диодов и поэтому он работает в половину тока по сравнению со светодиодной фарой. Напряжение на красных светодиодах составляет половину напряжения белых светодиодов.
Схема 4 — альтернативный вариант подключения заднего фонаря.
| Наименование | Значение |
|---|---|
| D1 | 1N4007 |
| D2 | 1N4007 |
| D3 | 1N4007 |
| D4 | 1N4007 |
| C1 | 1,000 .. 10,000uF @ min.4V |
| R1 | 47R 0.25W |
| LED1 | Белый мощный светодиод (Luxeon, Cree…) |
| LED2..5 | Красные SMD-светодиоды (Osram LS T676) |
В отличии от схемы 3, где мощность заднего фонаря составляет 25% от мощности фары, при данном способе подключения он регулируется резистором R1.
Задний фонарь можно отрегулировать под низкий ток, чтобы достаточно было всего несколько
SMD-светодиодов.
В этой схеме есть интересная особенность: задний фонарь подключён непосредственно к клеммам динамо-машины, так что кабель велосипедной фары может оставаться присоединённым к динамо-машине.
Недостаток этой схемы заключатся в необходимости определения значение резистора, снижении яркости заднего фонаря и возможности его повреждения в случае отключения фары.
Для вышеприведённой схемы значение R1 равно примерно 47 Ом. Реальное значение зависит от используемых светодиодов. Схему легко собрать: необходимо измерять ток заднего фонаря, корректируя значение R1 в зависимости от тока светодиодов. Обратное напряжение светодиодов некритично в данной схеме. Для выключения заднего фонаря необходимо просто отсоединить его.
Повышаем «напряжение».
Схема 5 и 6 — увеличиваем мощность на средней скорости с помощью регулирующего конденсатора.
Схема 2 для сравнения.
Схема 5.
Cхемы 2 и 5 отличаются конденсатором C2, который находится между динамо-машиной и выпрямителем. Как это повлияло на мощность светодиодов в зависимости от скорости при различных значениях C2 можно увидеть на данном графике:
Несмотря на отсутствие ощутимой разницы на очень низкой и очень высокой скорости, на средней скорости мы всё же получаем дополнительную мощность. К сожалению эта прибавка достигается дорогой ценой: C2 должен быть не поляризированным и его значение весьма критично. С обычной бутылочной динамо-машиной конденсатор C2 на 220uF справляется отлично, а вот для работы с динамо-втулкой его ёмкость должна достигать чудовищных 1500uF. Требуемый неполяризованный конденсатор тяжёло найти, он очень большой и дорогой. Схема 6 позволяет обойти эти трудности, используя два стандартных поляризованных конденсатора. Они дают двойную ёмкость и подходят конденсаторы со сверхнизким эквивалентным последовательным сопротивлением, которые используются в многорежимных блоках питания.
Резистор R1 некритичен, зависит только от C2 и C3.
Схема 6.
| Наименование | Значение для бутылочной динамо-машины | Значение для динамо-втулки |
|---|---|---|
| D1 | 1N5818 | 1N5818 |
| D2 | 1N5818 | 1N5818 |
| D3 | 1N5818 | 1N5818 |
| D4 | 1N5818 | 1N5818 |
| C1 | 2,200uF @ min.4V | 10,000uF @ min.4V |
| C2 | 470uF 63V low-ESR | 3300uF 35V low-ESR |
| C3 | 470uF 63V low-ESR | 3300uF 35V low-ESR |
| R1 | 47K 0.25W | 47K 0.25W |
| LED1 | Белый мощный светодиод (Luxeon, Cree …) | |
Повышаем мощность за счёт увеличение количества светодиодов.
Схема 7 — установка нескольких светодиодов.
Динамо-машина является более менее стабильным источником постоянного тока, поэтому при подключении последовательно двух светодиодов общая выходная мощность системы приблизительно удваивается. Почему б не соединить три, четыре или ещё больше светодиодов последовательно? Для получения дополнительной мощности нужно установить регулирующие конденсаторы из схемы 6.
В зависимости от количества светодиодов и типа динамо-машины очень различаются и используемые компоненты:
| Бутылочная динамо-машина | ||||
|---|---|---|---|---|
| 1 светодиод | 2 светодиода | 3 светодиода | 4 светодиода | |
| Общая мощность | 1.6 W | 3.0 W | 4.6 W | 5.8 W |
| D1..D4 | 1N5818 | 1N5818 | 1N5818 | 1N5818 |
| C1 | 2200uF 4V | 2200uF 10V | 2200uF 16V | 2200uF 16V |
| C2, C3 | 470uF 50V | 220uF 63V | 100uF 100V | 47uF 100V |
| R1 | 47K 0. 25W |
47K 0.25W | 47K 0.25W | 47K 0.25W |
| LED1 | Мощный LED | Мощный LED | Мощный LED | Мощный LED |
| LED2 | Не нужен | Мощный LED | Мощный LED | Мощный LED |
| LED3 | Не нужен | Не нужен | Мощный LED | Мощный LED |
| LED4 | Не нужен | Не нужен | Не нужен | Мощный LED |
| Динамо-втулка | |||||
|---|---|---|---|---|---|
| 1 светодиод | 2 светодиода | 3 светодиода | 4 светодиода | 6 светодиодов | |
| Общая мощность | 1.6 W | 3.4 W | 5.2 W | 6.7 W | 10. 5 W |
| D1..D4 | 1N5818 | 1N5818 | 1N5818 | 1N5818 | 1N5818 |
| C1 | 10,000uF 4V | 4700uF 10V | 4700uF 16V | 4700uF 16V | 2200uF 25V |
| C2, C3 | 3300uF 35V | 1500uF 35V | 1000uF 63V | 470uF 100V | 220uF 100V |
| R1 | 47K 0.25W | 47K 0.25W | 47K 0.25W | 47K 0.25W | 47K 0.25W |
| LED1 | Мощный LED | Мощный LED | Мощный LED | Мощный LED | Мощный LED |
| LED2 | Не нужен | Мощный LED | Мощный LED | Мощный LED | Мощный LED |
| LED3 | Не нужен | Не нужен | Мощный LED | Мощный LED | Мощный LED |
| LED4 | Не нужен | Не нужен | Не нужен | Мощный LED | Мощный LED |
| LED5 | Не нужен | Не нужен | Не нужен | Не нужен | Мощный LED |
| LED6 | Не нужен | Не нужен | Не нужен | Не нужен | Мощный LED |
При получении данных значений использованы бутылочная динамо-машина Busch & Muller Dymotec6 (8 магнитных полюсов) и динамо-втулка Shimano DH-3D71 (28 магнитных полюсов).
Вероятно различные динамо-машины одного типа будут работать аналогично. Проверьте содержит ли ВАША динамо-машина опорный диод, предназначенный для ограничения выходного напряжения при использовании с электрическими лампочками. Его нужно удалить.
Теперь посмотрим на кривые мощности. Поражает, что 3-ваттная динамо-втулка обеспечивает более 10 Вт мощности в цепи светодиодов! Конечно это не даётся просто так — получая больше мощности, прилагается и больше усилий на педалирование.
Обратите внимание: на кривых с большой отдаваемой мощностью требуется прилагать больше усилий, а на маленькой скорости фара почти не светит. Например, система из шести светодиодов вообще не даёт света на скорости 8 км/ч. Поэтому такая схема для многих не приемлема. Почему б не решить эту проблему, перейдя к другой кривой на маленькой скорости? Читайте далее.
Схемы с большой мощностью и хорошей производительностью на низкой скорости.
Схема 8 — добавляем удвоитель напряжения.
Схема 7, использующая много светодиодов, на низкой скорости выдаёт маленькую мощность, что видно на кривых мощности выше. Существует несколько способов решения данной проблемы:
- Шунтировать несколько светодиодов, подключить конденсаторы и таким образом изменить схему с включением меньшего количества светодиодов, что улучшит её на низкой скорости.
- Параллельная сборка скажем 6-ти светодиодной и 3-х светодиодной версий. Переключателем подбираем более подходящую. 6-ти светодиодная версия может давать узкий пучок дальнего света, 3-светодиодная — широкий пучок на низкой скорости.
- Подключение мостового выпрямителя к удвоителю напряжения. Такая схема будет работать так, если бы она имела только половину светодиодов.
Первое решение нуждается в сложном переключении и неработоспособно при отключении хоть одного светодиода. Второе решение лучше первого, несложно в построении, но требует дополнительных светодиодов и оптики. Третье решение недорогое и простое, независимо от режима работают все светодиоды.
Его и будем рассматривать далее.
Немного изменённая схема 7. Справа удвоитель напряжения Гриначера. Ниже представлена схема 8, включающая обе схемы. Два режима чередуем обычным переключателем.
Эта схема (без R1, C2, C3) пользуется популярностью в компьютерных блоках питания. Основное её предназначение — выбор режима 115/230 В.
Режимы не перекрывают друг друга и следовательно гарантируют хорошую производительность на низкой скорости. Схема 7 обоснована! Далее приведён список компонентов для различных конфигураций схемы 8.
| Бутылочная динамо-машина | Динамо-втулка | ||||
|---|---|---|---|---|---|
| 3 светодиода | 4 светодиода | 3 светодиода | 4 светодиода | 6 светодиодов | |
| Общая мощность | 4.6 W | 5.7 W | 5.2 W | 6.7 W | 10. 5 W |
| D1..D4 | 1N5818 | 1N5818 | 1N5818 | 1N5818 | 1N5818 |
| C1 | 2200uF 16V | 2200uF 16V | 4700uF 16V | 4700uF 16V | 2200uF 25V |
| C2, C3 | 100uF 100V | 47uF 100V | 1000uF 63V | 470uF 100V | 220uF 100V |
| C4, C5 | 100uF 63V | 47uF 63V | 470uF 35V | 470uF 35V | 220uF 63V |
| R1 | 47K 0.25W | 47K 0.25W | 47K 0.25W | 47K 0.25W | 47K 0.25W |
| SW1 | 120VAC 2A | 120VAC 2A | 120VAC 2A | 120VAC 2A | 120VAC 2A |
| LED1 | Мощный LED | Мощный LED | Мощный LED | Мощный LED | Мощный LED |
| LED2 | Мощный LED | Мощный LED | Мощный LED | Мощный LED | Мощный LED |
| LED3 | Мощный LED | Мощный LED | Мощный LED | Мощный LED | Мощный LED |
| LED4 | Не нужен | Мощный LED | Не нужен | Мощный LED | Мощный LED |
| LED5 | Не нужен | Не нужен | Не нужен | Не нужен | Мощный LED |
| LED6 | Не нужен | Не нужен | Не нужен | Не нужен | Мощный LED |
Рассмотрим кривые производительности.
Нижняя кривая каждого цвета показывает мощность светодиодов в режиме удвоителя напряжения. Обратите внимание, что этот режим работает лучше только на низкой скорости, а выше определённой скорости выигрывает режим мостового выпрямителя. Второй график показывает момент, когда необходимо переключаться на другой режим.
Давайте рассмотрим ещё один интересный вариант схемы 8:
Схема 9 — вариант схемы 8.
Схема выше имеет практически такую же мощность и почти те же самые компоненты что и схема 8. Главное отличие в переключателе: он не только выбирает режим низкой скорости (удвоитель) и режим высокой скорости (мостовой выпрямитель), но имеет положение ВЫКЛЮЧЕНО, которое используется при подаче питания от динамо-втулки. SW1 — это переключатель 1P2T с изолированным центральным положением. Эти переключатели широко доступны.
Другая особенность схемы 9 — задний фонарь. В отличие от схемы 8 светодиод 1 красный.
Схема 10 — ещё один вариант схемы 8.
| Бутылочная динамо-машина | Динамо-втулка | ||||
|---|---|---|---|---|---|
| 3 светодиода | 4 светодиода | 3 светодиода | 4 светодиода | 6 светодиодов | |
| Общая мощность | 4. 6 W |
5.7 W | 5.2 W | 6.7 W | 10.5 W |
| D1..D4 | 1N5818 | 1N5818 | 1N5818 | 1N5818 | 1N5818 |
| C1 | 2200uF 16V | 2200uF 16V | 4700uF 16V | 4700uF 16V | 2200uF 25V |
| C2, C3 | 100uF 100V | 47uF 100V | 1000uF 63V | 470uF 100V | 220uF 100V |
| R1 | 47K 0.25W | 47K 0.25W | 47K 0.25W | 47K 0.25W | 47K 0.25W |
| SW1 | 120VAC 2A | 120VAC 2A | 120VAC 2A | 120VAC 2A | 120VAC 2A |
| LED1 | Мощный LED | Мощный LED | Мощный LED | Мощный LED | Мощный LED |
| LED2 | Мощный LED | Мощный LED | Мощный LED | Мощный LED | Мощный LED |
| LED3 | Мощный LED | Мощный LED | Мощный LED | Мощный LED | Мощный LED |
| LED4 | Не нужен | Мощный LED | Не нужен | Мощный LED | Мощный LED |
| LED5 | Не нужен | Не нужен | Не нужен | Не нужен | Мощный LED |
| LED6 | Не нужен | Не нужен | Не нужен | Не нужен | Мощный LED |
В схеме 10 исключены два из четырёх конденсаторов, но вместо них добавлены сложные переключатели.
Теперь не нужны большие конденсаторы в компактной схеме. Как и в схеме 9 для выключения света может использоваться переключатель с изолированной центральной позицией.
Схема 11 — учетверитель напряжения.
Если вы хотите серьёзно взяться за концепцию умножения напряжения, посмотрите мой черновик комбинированного удвоителя/учетверителя/мостового выпрямителя.
Автоматический выбор режима.
В схемах 8-10 можно высокая мощность достигается до тех пор, пока поддерживается допустимая яркость на низкой скорости путём переключением с мостового выпрямителя на удвоитель напряжения. Требуется непосредственное постоянное участие велосипедиста. Некоторым это даже нравится, так как на высокой скорости можно переключать фару на маленькую яркость. Несмотря на это большинство велосипедистов хотят как можно больше света, не заморачиваясья с режимами во время езды. Поэтому требуется автоматический переключатель. Есть два способа его реализации:
- Механическое соединение кабеля в переключателе передач. В зависимости от выбранной передачи, фара работает или в режиме удвоения на низкой передачи или в режиме мостового выпрямителя на высокой передаче.
- Переключатель считывает частоту динамо-машины и выбирает режим удвоения на низкой скорости, что и реализовано в схеме 12.
В зависимости от выбранной передачи, фара работает или в режиме удвоения на низкой передачи или в режиме мостового выпрямителя на высокой передаче.Схема 12 — автоматический выбор режима.
Схема 12 обеспечивает автоматическое переключение между двумя режимами. Она состоит из трёх основных частей:
- Силовой каскад: динамо-машина, выпрямитель/удвоитель, регулирующие конденсаторы, светодиоды, канальный полевой униполярный МОП-транзистор переключающий Q1 & Q2 с их подмодуляторами Q3 & Q4.
- Схема автоматического шунтирования выхода источника питания при превышении максимально допустимого уровня напряжения – T1, D5, R17.
- Переключатель IC1 (LM2907) с индикатором режима LD11 и гистерезисный переключатель Q5.
Силовой каскад переключается между мостовым выпрямителем и удвоителем напряжения также как и в схеме 8.
Из-за специфических требований переключателей на канальных полевых униполярных МОП-транзисторах это не в точности такая же схема, но она работает также и с тем же результатом. Цепь светодиодов увеличивает устойчивость напряжения для переключателя IC1 и при превышении максимально допустимого уровня напряжения схема автоматического шунтирования выхода источника питания замыкается, таким образом защищая схему от случайного отключения светодиодов. Переключатель IC1 содержит преобразователь частота-напряжение (f2V) и компаратор. На вход блока f2V подаётся переменный сигнал из динамо-машины. Переключение частоты устанавливается резистором R15. Выходной транзистор IC1 контролирует ток базы канальных полевых униполярных МОП-транзисторов Q3 и Q4 также как индикатор LD11. Q5 незначительно изменяет опорное напряжение компаратора для индуцирования гистерезиса. Это нужно чтобы избежать нестабильности возле точки коммутации.
Схема 12 обеспечивает такие же кривые мощности как схема 8. Она может питать от 3 до 8 мощных светодиодов в цепи, совместима с бутылочными динамо-машинами и динамо-втулками.
Учитывая сложность схемы, я сделал простую печатную плату для неё. Она оптимизирована под ручную сборку, не нужно использовать устройство монтажа. Механически помещается в 1.125″ рулевую трубу с вынесенными за пределы платы регулирующими конденсаторами C1-C4 (сначала помещаются внутрь трубы). Сглаживающий конденсатор C5 предназначен для установки в блок фары.
Для получения дополнительной информации скачайте CAD файлы (в формате CadSoft Eagle) и полную техническую документацию.
Есть ещё два варианта схемы 12, также считывающие частоту динамо-втулки для переключения режимов удвоителя напряжения и мостового. Они разработаны с целью избежать скачка тока, происходящего в схеме 12 при переключении из одного режима на другой. Схемы существуют только на бумаге, они ещё не собраны, не в каждом компоненте я уверен или ещё непонятно какие использовать. Я могу предложить две отличных идеи управления канальным полевым униполярным МОП-транзистором, когда его истоковый потенциал постоянно чередуется с подмодулирующим потенциалом (переключение переменной нагрузки).
Альтернативный вариант №1 автоматического выбора режимов удвоителя напряжения/мостовой выпрямитель. Не тестировался. Компоненты не определены. Рассчитан на профессионалов.
Альтернативный вариант №2 автоматического выбора режимов удвоителя напряжения/мостовой выпрямитель. Не тестировался, компоненты не определены. Рассчитан на профессионалов.
Давайте рассмотрим раннюю конструкцию с другой реализацией автоматического выбора режима (только для бутылочных динамо-машин).
Схема 13 — альтернативный подход к автоматическому выбору режима.
В отличие от схемы 12, эта схема измеряет не частоту (скорость), а ток идущий через светодиоды:
Стандартный двойной операционный усилитель используется для измерения тока светодиодов. Вторая часть двойного операционного усилителя выполняет роль стабилизатора с малым падением напряжения заднего фонаря (опционально).
Переменным резистором 470R устанавливается оптимальный проходящий ток, который точно ниже порога, когда ток двойного операционного усилителя остаётся постоянным несмотря увеличение скорости.
Теоретически это выравнивание происходит во время нахождения динамо-машины на рабочей температуре (она даёт немного меньше тока по сравнению с более низкой температурой). В точке перехода схема периодически чередует оба режима. При её правильном выборе в этой точке оба режима дают одинаковое количество энергии и их смена проходит плавно.
Силовой каскад 13-ой схемы в отличие от схемы 12 использует удвоитель напряжения Вилларда, а не Гриначера. Наряду c уменьшением числа компонентов и упрощением схемы возрастает мерцание на низкой скорости. С бутылочными динамо-машинами (схема 13 как раз и разработана для них) мерцание не составляет проблемы, но для динамо-втулок она всё-таки неприемлема. Сейчас преимущественно распространены динамо-втулки и данная схема мало кому пригодится.
Но если вы заинтересовались схемой — можете её собрать.
Фото конструкции:
Принципиальная схема в хорошем качестве:
Схема размещения компонентов:
Печатная плата — скачать.
Она оптимизирована под ручную сборку, нет необходимости использовать устройство монтажа.
В этой версии C07 припаян прямо к штырьку IC1. Компоненты выбраны для трёх белых светодиодов фары и 4 красных светодиодов заднего фонаря, которые питаются от генератора Dymotec6.
Механическая сторона вопроса: фара с одним светодиодом, фара с тремя светодиодами и задний фонарь. Все они собраны из распространённых деталей.
Динамо Электрогенератор Схема подключения Терминал Электрические провода и кабели, другие PNG
Электрогенератор Динамо Схема подключения Терминал Электрические провода и кабели, другие PNG- Электрические провода и кабели Электрический кабель Электронный символ Схема подключения, провод PNG размер: 1536x1536px Размер файла: 3,02 МБ
- связка кабелей разных цветов, сетевые кабели, электрические провода и кабели, электрические кабели, провода PNG
размер: 1300×891 пиксель
Размер файла: 739. 01KB
- Генератор автомобиля Электричество Система зажигания Двигатель, жгут PNG размер: 1149x1074px Размер файла: 1,56 МБ
- Электрический кабель Электрические провода и кабели Силовой кабель Электричество, другие PNG размер: 500x399px Размер файла: 32,23 КБ
- Генератор Электричество Автомобиль Электрогенератор Стартер, автомобиль PNG размер: 608x600px Размер файла: 549.36 КБ
- Сетевые кабели Волоконно-оптический кабель Оптика, Интернет-кабель PNG размер: 1748x1036px Размер файла: 1,01 МБ
- Электрический кабель Электрические провода и кабели Кабель категории 5 Шнур питания, другие PNG
размер: 1200x1200px
Размер файла: 356. 27 КБ
- Электрические провода и кабели Свеча зажигания Электрический кабель Схема подключения, автозапчасти PNG размер: 1400x1400px Размер файла: 373,8 КБ
- мужчина держит лампочку и розетку, электрик, разнорабочий, электрик, электрик, электрические провода и кабели, профессиональный электрик PNG размер: 1500x1345px Размер файла: 440.29КБ
- Электрические провода и кабели Электрический кабель Электричество Электроника, электрические кабели PNG размер: 600x480px Размер файла: 338.52 КБ
- серый и черный генератор, автомобильный генератор, запасная часть, автомобильные детали двигателя PNG
размер: 1100x946px
Размер файла: 623. 49 КБ
- Автоматический выключатель Электрический распределительный щит Электрические выключатели Электричество Электрические провода и кабели, пожаротушение PNG размер: 1200x1241px Размер файла: 1.09МБ
- Электронная схема Печатная плата Электрическая сеть Принципиальная схема, Die Antwoord PNG размер: 1000x853px Размер файла: 315.98 КБ
- Символы полярности Электрическая полярность Адаптер переменного тока Схема подключения, символ PNG размер: 2000x499px Размер файла: 39,82 КБ
- провод с разноцветным покрытием, электрический кабель электрические провода и кабели силовой кабель электрик, электрический PNG
размер: 501x525px
Размер файла: 137. 52 КБ
- иллюстрация колючей проволоки, колючая проволока, электрические провода и кабели, колючая лента, колючая проволока PNG размер: 3000x3000px Размер файла: 1,76 МБ
- Электронный символ Переменный ток Источник напряжения Преобразователи электроэнергии Электроэнергия, символ PNG размер: 973x973px Размер файла: 26.08 КБ
- Электрический кабель Электрические провода и кабели Макетная перемычка, провода PNG размер: 4088x4088px Размер файла: 4,65 МБ
- Электронный символ Преобразователи переменного тока Источник напряжения Электроэнергия, символ PNG размер: 1024x1024px Размер файла: 25,56 КБ
- Ротор Электродвигатель Асинхронный двигатель Статор Якорь, двигатель PNG размер: 2720x1564px Размер файла: 2,71 МБ
- Электрические провода и кабели Электрический кабель Медный провод Схема подключения, провода PNG размер: 1560x1512px Размер файла: 647.81KB
- Автомобильный генератор Электрические провода и кабели Запчасти, автомобиль PNG размер: 980x980px Размер файла: 720.39 КБ
- Автоматический выключатель Schneider Electric Electric Switches Электротехника Электрические провода и кабели, другие PNG размер: 2100x946px Размер файла: 940,38 КБ
- Вилки и розетки переменного тока ELKO Электрические выключатели Удлинители Распределительный щит, реабилитация PNG размер: 550x736px Размер файла: 516.65 КБ
- Лакхнау Вилки и розетки переменного тока Epsilon Electrical Services Электроника Электрические выключатели, безопасные PNG размер: 1200x1000px Размер файла: 588.63KB
- Электрический кабель Электрические провода и кабели, провод PNG размер: 3030x2293px Размер файла: 2,55 МБ
- Символ питания Электронный символ Схема подключения Электричество, символ PNG размер: 1200x1200px Размер файла: 33,05 КБ
- круглый серый логотип, электрический кабель, электрические провода и кабели, компьютерные иконки, схема подключения, значок провода бесплатно PNG размер: 512x512px Размер файла: 25,2 КБ
- Коаксиальный кабель Электрический кабель Провод Витая пара, кабель PNG размер: 775x602px Размер файла: 340.48 КБ
- Разность электрических потенциалов Электричество Электрические провода и кабели Электроэнергия Вольт, электрический ток PNG размер: 2000x1679px Размер файла: 112.1 КБ
- Резистор Электронный компонент Электронная схема Электрический ток Пассивность, электронная PNG размер: 2000x750px Размер файла: 10,27 КБ
- Электрический кабель Провод динамика Американский калибр проволоки Электрический проводник, медный провод PNG размер: 1600x900px Размер файла: 728.34KB
- Автомобиль Электрический кабель Электричество Электрик Электробезопасность, автомобиль PNG размер: 640x480px Размер файла: 1,17 МБ
- Зарядное устройство для автомобильного аккумулятора Кабель-перемычка Jump start Электрический аккумулятор, кабель Jumper PNG размер: 800x553px Размер файла: 400.3KB
- Удлинители Сетевые фильтры Удлинители и подавители перенапряжений Вилки и розетки переменного тока Электрические провода и кабели, другие PNG размер: 1200x1140px Размер файла: 1,06 МБ
- Автоматический выключатель Распределительный щит Электрические выключатели Электрическая сеть Электрические провода и кабели, abb electric PNG размер: 500x500px Размер файла: 150,25 КБ
- Электрические провода и кабели Электрический кабель Шнур питания, провода PNG размер: 600x577px Размер файла: 69,1 КБ
- Электрические провода и кабели Лампа накаливания Батарея Электричество, Лампочка PNG размер: 1200x2014px Размер файла: 97,32 КБ
- Электрические провода и кабели Электрический кабель Litze Медный проводник, провод PNG
размер: 1560x1451px
Размер файла: 536. 94KB
- Схема подключения Электрические провода и кабели Электрические выключатели Компьютерные иконки, другие PNG размер: 926x980px Размер файла: 38,15 КБ
- Автоматический выключатель Контактор Схема подключения Электрические провода и кабели 100-C23A10 Allen Bradley, контактор переменного тока PNG размер: 856x1024px Размер файла: 1,42 МБ
- Зажим тока Мультиметр Ампер Электродвигатель Преобразователь истинного среднеквадратичного значения, электронные весы PNG размер: 1768x2400px Размер файла: 919.17KB
- Электрические провода и кабели Компьютерные иконки Электричество Электрик, другие PNG размер: 978x978px Размер файла: 31,64 КБ
- Электрические провода и кабели Электрический кабель Силовой кабель Калибр провода, электрический провод PNG размер: 1000x667px Размер файла: 958.36KB
- Кабельный доступ в Интернет Проводная сеть Кабели, провода PNG размер: 3979x2504px Размер файла: 1,94 МБ
- Электрические провода и кабели Электроника Счетчик электроэнергии Распределительный щит Схема подключения, панель электрическая PNG размер: 1080x951px Размер файла: 235.15 КБ
- Схема заземления Электрические провода и кабели Электронный символ Электронная схема, заземление PNG размер: 1200x1824px Размер файла: 5,9 КБ
- Электрогенератор Электричество Резервный генератор Переменный ток, генерируемый PNG размер: 900x821px Размер файла: 22,49 КБ
- Greenlee Measurement Американский калибр проволоки Длина кабеля, инструменты электрика PNG размер: 650x650px Размер файла: 240.09 КБ
- иллюстрация электрической схемы, электрическая сеть печатная плата электронная схема электроника, дизайн электронной платы PNG размер: 1396x1445px Размер файла: 69,77 КБ
- Электрический кабелепровод Шланг Электрические провода и кабели Электрический кабель Труба, вешалки PNG
размер: 567x567px
Размер файла: 56. 91 КБ
- Схема подключения автомобиля Mitsubishi Система зажигания, автомобиль PNG размер: 1280x1026px Размер файла: 230.46 КБ
- Сетевые кабели Электрический кабель Витая пара Патч-кабель Schneider Electric, продукт PNG размер: 800x600px Размер файла: 186.69 КБ
- Автомобиль Автомобильный аккумулятор Авторемонтная мастерская Автосервис, Автомобильный аккумулятор Pic PNG размер: 1050x1008px Размер файла: 379.49 КБ
- Твердотельное реле Электрические выключатели Электрическая сеть Электронная схема, строительная сетка PNG размер: 800x800px Размер файла: 161.49 КБ
- Куриная сетка Схема подключения Электрические провода и кабели, провод PNG размер: 1566x1494px Размер файла: 620.88KB
- Блок питания Импульсный блок питания Преобразователи мощности Электроэнергия Постоянный ток, батарея PNG размер: 1000x1000px Размер файла: 1,03 МБ
- Бесщеточный электродвигатель постоянного тока Двигатель постоянного тока Электромотор постоянного тока Borstelloze, комбайн PNG размер: 717x1076px Размер файла: 714.84KB
- Предохранитель Электроника Электрическая сеть Схема подключения Ампер, другие PNG
размер: 1132x1070px
Размер файла: 332. 48 КБ
- Электрик Электричество Электроника Электрическая сеть Электрические провода и кабели, другие PNG размер: 1920x1970px Размер файла: 544.15 КБ
- Распределительный щит Схема подключения Центр управления двигателем Контроллер двигателя Стартер, 3r PNG размер: 700x700px Размер файла: 447.54KB
- Адаптер Электрический разъем Удлинители Предохранитель Сетевое электричество, класс 2018 PNG размер: 1473x1538px Размер файла: 928,59 КБ
- Стартер автомобильного генератора Robert Bosch GmbH Электродвигатель, предметы для отдыха PNG размер: 2421x750px Размер файла: 2,09 МБ
- Шаговый двигатель NEMA 17 Национальная ассоциация производителей электротехники Бесщеточный электродвигатель постоянного тока, другие PNG размер: 2144x1424px Размер файла: 882.98 КБ
- Преобразователи питания Устройство защитного отключения Удлинители и ограничители перенапряжения Вилки и розетки переменного тока Автоматический выключатель, термометр PNG размер: 1800x1620px Размер файла: 431.29 КБ
- Кабель категории 6 Кабель категории 5 Схема подключения Сетевые кабели Ethernet, другие PNG размер: 1230x910px Размер файла: 632.07KB
01KB
27 КБ
49 КБ
52 КБ
org/ImageObject”> Электрогенератор Дизельный генератор Двигатель-генератор Power Machine, генератор PNG
размер: 676x506px
Размер файла: 344.68 КБ
org/ImageObject”> Колючая проволока Схема подключения Электрические провода и кабели, провода PNG
размер: 8000x7970px
Размер файла: 3,21 МБ
org/ImageObject”> Зарядное устройство Вилки и розетки переменного тока Электричество Компьютерные иконки, вилка PNG
размер: 512x512px
Размер файла: 9,31 КБ
org/ImageObject”> Автомобиль Ford Motor Company Катушка зажигания Система зажигания Свеча зажигания, автозапчасти PNG
размер: 1400x1400px
Размер файла: 534.71 КБ
org/ImageObject”> Источник напряжения Электронный символ Разность электрических потенциалов Постоянный ток Источник тока, символ PNG
размер: 2000x2000px
Размер файла: 52,75 КБ
94KB
org/ImageObject”> черный и желтый электронный кабель, оптоволоконный кабель электрический кабель оптика, провод PNG
размер: 1500x1080px
Размер файла: 910,14 КБ
org/ImageObject”> Электричество Воздушная линия электропередач Электроэнергия ЛЭП связи Провод, линия гофрированная PNG
размер: 720x859px
Размер файла: 471.06KB
91 КБ
org/ImageObject”> Дизельный генератор Электрический генератор Двигатель-генератор Электричество Резервный генератор, электрический генератор PNG
размер: 800x675px
Размер файла: 626.76KB
48 КБ
org/ImageObject”> Электрический кабель Электрические провода и кабели Схема подключения Домашняя проводка, провода PNG
размер: 1200x800px
Размер файла: 377.36 КБDynamo Электрический генератор Схема подключения Терминал Электрические провода и кабели, другие, электрические провода, кабель png
Динамо Электрогенератор Схема подключения Терминал Электрические провода и кабели, электрические провода Кабель, автозапчасти png- электрические провода Кабель,
- автозапчасти,
- щетка,
- электричество,
- напряжение,
- генератор,
- Электродвигатель,
- Регулятор напряжения,
- арматура,
- чайное поле,
- схема,
- постоянный ток,
- Аппаратный аксессуар, 9 шт. 0004
фурнитура
- ,
- Сеть электрическая,
- Динамо,
- Электрогенератор,
- Схема подключения,
- Терминал,
- Электрические провода,
- ампер,
- Кабель,
- png,
- стикер png,
- скачать бесплатно
0004
фурнитура- Размеры
- 698x619px
- Размер файла
- 102,59 КБ
- MIME-тип
- Изображение/png
изменить размер png
ширина (пкс)
высота (пкс)
Некоммерческое использование, DMCA Свяжитесь с нами
- Автомобильный генератор переменного тока Электричество Система зажигания Двигатель, жгут проводов, электрические провода, кабель, грузовик png 1149x1074px 1,56 МБ
- Электродвигатель Электричество Компьютерные иконки Шаговый двигатель Схема подключения, символ, угол, прямоугольник png 200x200px 1,61 КБ
- Переменный ток Электрический ток Постоянный ток Схема подключения Электричество, колючая проволока, электрические провода Кабель, техника png 1553x1105px 236,72 КБ
- Электрические провода и кабели Электрический кабель Электронный символ Схема подключения, провод, электроника, электрические провода Кабель png 1536x1536px 3,02 МБ
- Автомобильный генератор переменного тока Запчасти для автомобилей, Автомобильные детали двигателя, автомобильный, аксессуары png 1100x946px 623,49 КБ
- Электронная схема Электрическая сеть Принципиальная схема Схема подключения графика, электронные схемы PNG 550x550px 62,41 КБ
- Вилки и розетки переменного тока Электрический разъем Промышленные и многофазные вилки и розетки Электрические провода и кабели Сетевое электричество, электроника, электрические провода Кабель png 500x500px 128,05 КБ
- Электрический кабель Электрические провода и кабели Силовой кабель Электричество, другие, компьютерная сеть, электроника png 500×399 пикселей 32,23 КБ
- Электрические провода и кабели Электричество Инструмент электрика Knipex, другие, электрические провода, электрические выключатели png 3000x1664px 1,98 МБ
- Ротор Электродвигатель Асинхронный двигатель Статор Якорь, двигатель PNG 2720x1564px 2,71 МБ
- Электрические провода и кабели Свеча зажигания Электрический кабель Схема подключения, автозапчасти, электроника, электрические провода Кабель png 1400x1400px 373,8 КБ
- Коммунальная почта, Электрические провода и кабели Электричество Столб электросети Напряжение, столб, угол, электрические провода Кабель png 853x1280px 575,89 КБ
- мужчина держит лампочку и розетку, электрик, разнорабочий, электрик, электрик, электрические провода и кабели, профессиональный электрик, обслуживание, рука png 1500x1345px 440,29 КБ
- Источник напряжения Преобразователи питания Электронный символ Постоянный ток, напряжение, угол, электроника png 1024x1024px 21,89 КБ
- Генератор Электрогенератор Автомобиль Электричество Запчасти, Автомобильные детали двигателя, электрические провода, кабель, автомобиль png 600x441px 246,68 КБ
- Война токов Электрический ток Электрическая сеть Постоянный ток Электричество, фонарик, электричество, электрический ток png 1222x840px 130,02 КБ
- Провод с покрытием разных цветов, Электрический кабель Электрические провода и кабели Схема подключения Электричество, провода, электроника, электрические провода Кабель png 1000x513px 387,62 КБ
- Схема заземления Электрические провода и кабели Электронный символ Электронная схема, Заземление, угол, прямоугольник png 1200x1824px 5,9 КБ
- Электрический кабель Электрические провода и кабели Кабель категории 5 Шнур питания, электрические провода Кабель, кабель png 1200x1200px 356,27 КБ
- Электрический кабель Электрическая сеть Однофазная электрическая мощность Контактор Автоматический выключатель, Техника, электроника, техника png 3607x2512px 7,84 МБ
- черная двухконтактная вилка, электрические вилки и розетки переменного тока Компьютерные иконки Электрическая полярность Символ, электричество, рука, электрические провода Кабель png 512x512px 5,75 КБ
- Американский калибр провода Силовой кабель Электрический кабель Принципиальная схема, электрические провода Кабель, кабель png 800x525px 274,44 КБ
- Вилки и розетки переменного тока ELKO Электрические выключатели Удлинители Распределительный щит, реабилитация PNG 550x736px 516,65 КБ
- Зарядное устройство Power Inverters Солнечный инвертор Электроника Электроэнергия, другие, электроника, электронное устройство png 1772x1306px 3,03 МБ
- Вилки и розетки переменного тока Электрические выключатели Схема подключения Электрические провода и кабели Блокировочное реле, розетка, электроника, электрические провода Кабель png 566x566px 204,36 КБ
- Символы полярности Электрическая полярность Адаптер переменного тока Схема подключения, символ PNG 2000x499px 39,82 КБ
- Автоматический выключатель Havells Электрическая сеть Электрические выключатели Распределительное устройство, другие, электронное устройство, электричество png 1200x1140px 1,2 МБ
- Электрик Электричество Ремонт сантехники Электрические провода и кабели, электрика, электроника, сервис png 1200x1200px 657,65 КБ
- Электрический кабель Электрические провода и кабели Электричество Электротехника, электротехника, Электрические провода Кабель, кабель png 2094x1113px 1,83 МБ
- Электрический кабель Электрические провода и кабели Сигнальный выключатель, провода, электроника, электрические провода Кабель png 536x500px 216,51 КБ
- Символы полярности Постоянный ток Компьютерные иконки Электрическая полярность Переменный ток, символ, угол, текст png 1600x1600px 18,13 КБ
- Генератор Электричество Автомобиль Электрический генератор Стартер, автомобиль, транспортное средство, транспорт png 608x600px 5490,36 КБ
- Токоизмерительные клещи Мультиметр Ампер Электродвигатель Преобразователь True RMS, электронные весы PNG 1768x2400px 919,17 КБ
- Кабель категории 5 Структурированная кабельная система Электрический кабель Сетевые кабели Витая пара, провод, компьютерная сеть, электрические провода Кабель png 1280x720px 757,18 КБ
- Электронная схема Электрическая сеть Электричество Электрический ток, схема, угол, электрические провода, кабель png 880x880px 35,65 КБ
- Электрогенератор Дизельный генератор Двигатель-генератор Power Machine, генератор PNG 676x506px 344,68 КБ
- Лакхнау Вилки и розетки переменного тока Epsilon Electrical Services Электроника Электрические выключатели, сейф, техника, электрические провода Кабель png 1200x1000px 588,63 КБ
org/ImageObject”> Статор Генератор Электродвигатель Магнето Электрогенератор, Магнето, электрические провода, кабель, мотоцикл png
732x820px
661,5 КБ
org/ImageObject”> серый и черный генератор, Автомобильный генератор переменного тока Starter Dynamo Запчасти, запчасти, компания, авторемонтная мастерская png
605x557px
455,95 КБ
org/ImageObject”> Преобразователи мощности Переменный ток Электронный символ Источник напряжения Постоянный ток, символ, текст, товарный знак png
600x392px
9,32 КБ
org/ImageObject”> Переменный ток Символ Электрический ток Катушка Тесла Электричество, символ, текст, электрические провода Кабель png
768x768px
19,6 КБ
org/ImageObject”> Электродвигатель Динамо Двигатель переменного тока Электричество Постоянный ток, электрический двигатель, электричество, двигатель переменного тока png
640x423px
121,06 КБ
org/ImageObject”> связка кабелей разных цветов, сетевые кабели, электрические провода и кабели, электрические кабели, провода, компьютерная сеть, электрические провода Кабель png
1300x891px
739,01 КБ
org/ImageObject”> Электричество Распределительный щит Электрические провода и кабели Компьютерные иконки Автоматический выключатель, инструменты электрика, текст, электрические провода Кабель png
512x512px
15,76 КБ
org/ImageObject”> Схема подключения Honda Wave серии Электрические провода и кабели Honda Wave 110i, Honda 70, угол, электрические провода Кабель png
4417x3009px
300,3 КБ
org/ImageObject”> Стартер автомобильного генератора Robert Bosch GmbH Электродвигатель, товары для отдыха, автомобиль, авторемонтная мастерская png
2421x750px
2,09 МБ
org/ImageObject”> колючая проволока, колючая проволока, электрические провода и кабели, колючая лента, колючая проволока, угол, наружная структура png
3000x3000px
1,76 МБ
