К наиболее важным элементам домофонной системы относится абонентское переговорное устройство. Оно предназначается для общения с визитером и принятия решения об открытии двери, находясь в квартире. Схема трубки домофона достаточно простая, поэтому разобраться с ней может каждый желающий.

Особенность работы

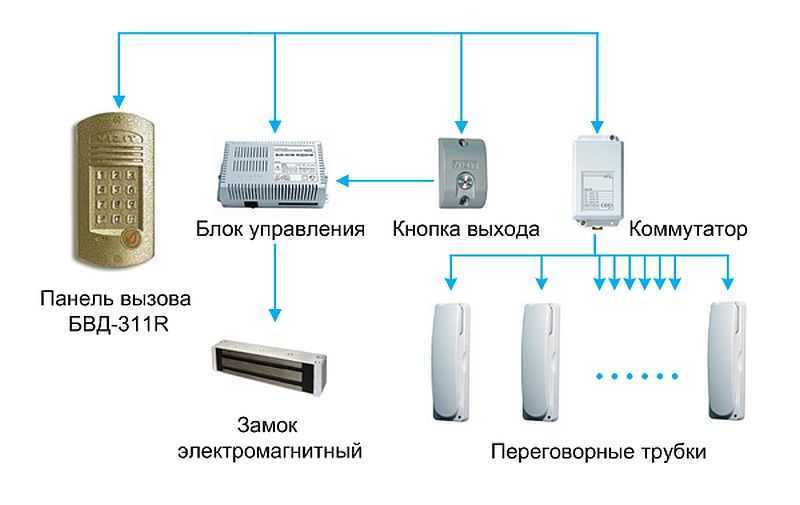

Особое распространение домофонов в жилых домах и общественных заведениях обусловлено возможностью контролировать поток людей и ограничить объект от несанкционированного доступа. Многопользовательские комплексы включают ряд важных компонентов. Среди них:

1. Вызывной блок.
2. Блок питания.
3. Электрический замковый механизм.
4. Коммутационный блок.
5. Абонентское переговорное устройство.

Сегодня встречаются два типа замков:

1. Электромагнитные.
2. Электромеханические.

Первые производят закрытие двери посредством магнитного поля. Для этого в дверную конструкцию интегрируют катушку мощного электромагнита, которая находится на части разомкнутого магнитопровода. Оставшаяся часть находится на двери.

Скрин — электроцепь трубки домофона

Электромеханические конструкции находятся в закрытом состоянии после подачи на катушку электромагнита питающего напряжения. Если оно отсутствует, ригель покидает запорную планку с помощью возвратной пружины.

На вызывном блоке снаружи находится клавиатура для набора номера квартиры, монитор, где отображаются введенные комбинации, составляющие дуплексной связи (микрофон и громкоговоритель), считыватель кодов и клавиши для открытия двери изнутри.

Трубка внутри здания – это незаменимое звено в охранном комплексе, которое позволяет общаться с визитером, спрашивать цель визита и принимать решение о предоставлении доступа в помещение.

Внутреннее строение абонентского устройства остается понятным для среднестатистических пользователей. При этом в продаже представлены разные модификации и типы оборудования, поэтому при совершении выбора могут возникнуть некоторые сложности.

Разбираясь, как работает домофонная трубка, следует ознакомиться со следующим принципом:

1. При наборе номера квартиры через вызывной блок происходит отправка сигнала на внутреннее абонентское устройство, которое расположено в помещении.
2. После снятия трубки с посадочной площадки и начала разговора запускается дуплексная связь наподобие обычного телефонного соединения.
3. С помощью соответствующей клавиши собственник жилья может открыть дверь.
4. Также на трубке предусмотрены кнопки для регулировки громкости и изменения силы сигнала вызова.
5. Для завершения голосовой связи достаточно надавить на язычок трубки и повесить ее обратно на место.

Как устроена трубка домофона

Схема внутреннего устройства трубки для домофона выглядит достаточно просто. Она представляет собой важный компонент для организации дуплексной связи между собственником жилья и визитером после ввода последним соответствующей команды на улице.

скрин: устройство трубки обычного домофона

Завершив разговор, владелец помещения может отпереть дверь с помощью соответствующей клавиши. Кроме обеспечения возможности удаленного разговора, переговорный аппарат поддерживает разблокировку замка, настройку мелодии вызова или активацию беззвучного режима, изменение уровня громкости и прочие полезные опции.

По сути, трубка домофона представляет собой аналог обычного телефонного устройства, поддерживающего связь между хозяином квартиры или частного дома и гостем, который находится на улице у вызывного блока.

Разновидности трубок

На рынке представлено 2 основных вида домофонных трубок:

1. Аналоговые.
2. Цифровые.

Аналоговая

Для подсоединения оборудования нужен координатно-матричный коммутатор, работающий наподобие телефонной станции. Этот аппарат обрабатывает данные от наружного блока и отправляет их непосредственно трубке, установленной внутри квартиры после ввода номера.

Устанавливать аналоговую трубку для домофона сложнее, чем цифровой вариант, поскольку принцип действия устройства предусматривает дополнительную прокладку кабелей от коммутатора к абонентам.

Такие инструменты создают дуплексную связь, имеют регулировку громкости разговора и сигнала вызова, а также умеют удаленно управлять замковым механизмом.

Обычно, цифровые трубки используются в многоэтажных сооружениях, где требуется подключить большое количество пользователей к одному домофону.

Цифровая

Данная разновидность домофонной трубки используется в более прогрессивных охранных комплексах, включая модели с поддержкой видеосвязи. Она подходит для использования в многоквартирных сооружениях, где есть необходимость подключить к одному входному блоку несколько абонентов без использования большого количества проводов.

Достоинством подобной системы является простота установки и возможность быстрого подсоединения новых линий.

Но не смотря на простоту прокладки, необходимо строго придерживаться схемы и рекомендаций завода-изготовителя. Особое внимание следует уделять подключение джамперов. Если при коммутационных работах будут допущены ошибки, то работа системы окажется под угрозой.

Как и аналоговые приборы, цифровые трубки умеют управлять замковыми механизмами, регулировать интенсивность вызова и громкость связи.

Устройство трубки домофонов Визит

Схема трубки домофона Визит не отличается от строения схожих устройств от других производителей. Она состоит из динамика, который воспроизводит звук во время разговора, а также из микрофона для передачи голосовых данных. Эти компоненты спрятаны в пластиковом корпусе.

Помимо звукового оборудования, в системе домофона есть регулятор громкости вызова и звука, а еще клавиша для сопряжения с электромеханическим замком.

Трубка внутри здания – это незаменимое звено в охранном комплексе, которое позволяет общаться с визитером, спрашивать цель визита и принимать решение о предоставлении доступа в помещение.



Саму трубку фиксируют на специальном держателе с язычком и коммутационной платой. К последней подводятся джампера и линия от общего комплекса. Во время подсоединения необходимо учитывать полярность и правильность сопряжения, чтобы избежать некорректной работы системы.

На что обратить внимание при выборе

Перед тем как выбрать трубку для домофона, следует рассмотреть основные типы подобных приборов, которые есть на рынке и подобрать совместимый вариант под домофонный аппарат в своем доме. Особое внимание следует уделить таким характеристикам:

1. Внутреннему строению и способу монтажа – по конструктивным параметрам трубки бывают стационарными, крепящимися к стене, и переносными – беспроводными.
2. Материалу сборки корпуса – это влияет на долговечность и надежность техники в процессе эксплуатации.
3. Тип устройства – трубки бывают аналоговыми или цифровыми.
4. Качество сборки – влияет на долговечность системы.

Внутреннее строение абонентского устройства, как и работы по его монтажу, не выделяются особой сложностью. Но и в этом вопросе существуют подводные камни и некоторые нюансы, с которыми знакомы опытные специалисты, занимающиеся установкой и настройкой оборудования.

Для исключения проблем с работой переговорного аппарата при его замене лучше связаться с опытными мастерами. Они подберут подходящую модель для вашей системы и выполнят профессиональный монтаж.

Видео — ремонт домофонной трубки

На видео — диагностика цепей домофонной трубки и прозвонка её мультиметорм:

Схема трубки домофона: причины того, что домофон не открывает дверь.

Как проверить, почему не работает трубка домофона в квартире? Устройство трубки и ремонт Если трубка теряет звук, телефон имеет тоны (щелчки, шумы) и плохо звонит. Как вариант, присутствуют сильные помехи. Искать их нужно в электропроводке следующим образом

• Недостаточные клеммные зажимы (абоненты тянут за кабель домофона, чтобы выйти из зоны приема).
• Полное молчание в трубке свидетельствует о неисправности связи в сети общего пользования, и
• Полезно обратить внимание на расположение аудиовыключателя (он может находиться в положении отключения звука).

• Для активации кнопки открывания двери необходимо нажать несколько раз. На схеме связи с дверью показано, что дверь открывается микродевиатором, расположенным под кнопкой.

Если кнопка нажата, это является признаком неисправности, и при нажатии на кнопку может раздаваться небольшой шум из ржавого/звонкого динамика.

Мобильные телефоны являются важной частью переговорной системы. Поскольку они часто используются, они чаще, чем другие аксессуары для дверной связи, вызывают повреждения. Конечно, самое простое решение — заменить мобильный телефон, но некоторые неисправности/поломки можно устранить самостоятельно, не тратя денег.

Если невозможно попасть в квартиру, то проблема, скорее всего, в мобильном телефоне.

• Проблема в открывании входной двери.
• Проблема в динамике мобильного телефона (плохо слышно), в
• Кабель порван (изношен от частого использования).

Тонкости осуществления ремонта

Для обнаружения повреждений обычно используют мультиметр (напряжение кнопки — 12 или 24 В), паяльник и различные отвертки. Необходимо провести диагностику устройства, осмотр панели и электрических замков.

Если обнаружены внешние повреждения, эти элементы следует заменить. Если дверной замок не реагирует на нажатие цифровой клавиши или применение электронного ключа, следует проверить электрическую цепь для подтверждения ремонтных работ. Осмотр стола может ответить на все вопросы — в цепи могут быть неисправные контакты, но самостоятельно ремонтировать их не рекомендуется.

В таких случаях может помочь только профессиональный техник, которого и следует вызвать.

‘Признаки жизни’ в виде сломанных вызывных панелей и электрозамков означают следующие потенциальные проблемы с самой внутренней станцией.

• Сначала найдите накладку таблицы с обозначениями ‘D’ и ‘E’, затем измерьте общее сопротивление устройства. Это определяет домофон с проблемой.
• Следующим шагом будет изменение полярности.
• Переговорное устройство вызвало короткое замыкание где-то в цепи и поэтому может быть повреждено. Определить это может специалист.
• Если нет звука или электрозамок всегда открыт, контроль (возможно, замена) источника питания может решить проблему.

Важно: При всех вышеперечисленных проблемах рекомендуется не вызывать специалиста и сделать это самостоятельно.

Всегда важно выбирать соответствующие запасные части. Подразумевается, что они должны быть приобретены у специализированного продавца и должны быть строго совместимы с установленным оборудованием. Если использовать неправильные запасные части, вся система может выйти из строя.

В основном это происходит из-за специфического зазора между контактами выключателя и кнопками. Проверьте работу открытия двери после ремонта.

В следующем видеоролике подробно описаны особенности ремонта гарнитуры.

Рекомендации по эксплуатации

Поскольку с годами мобильные телефоны чаще других частей системы дверной связи (кроме, конечно, стола регулирования), важно обеспечить их постоянную доступность для каждого пользователя.

В случае незначительных повреждений можно разобрать трубку и попытаться отремонтировать систему самостоятельно.

После этого вы можете продолжать пользоваться переговорным устройством, но рекомендуется проконсультироваться с профессионалами, которые занимаются обслуживанием этого оборудования. Специалисты смогут устранить поломку быстрее, чем если бы вы делали это самостоятельно, и, при необходимости, заменить поврежденное устройство на новое.

Посмотрите следующее видео, чтобы узнать больше о ремонте аудиодомофонов.

Не работает трубка домофона:в чем могут быть причины?

В большинстве случаев повреждения возникают в местах контакта (кнопки и переключающие элементы). Это означает, что они наиболее часто используются и подвергаются интенсивной эксплуатации.

Если домофон не работает, первым делом необходимо найти причину. Возможно, будет достаточно переставить переключатель в другое положение, очистить контакты от пыли, заменить изношенные комплектующие и восстановить работоспособность системы.

В сложных случаях требуется помощь специалиста.

Следующий алгоритм поможет найти место поражения

1. Есть ли звук? При переломах проверьте целостность кабельной линии.
2. Полная тишина в мобильном телефоне? Снимите крышку гарнитуры и оцените, хорошо ли загерметизированы контакты и есть ли связь между картами.
3. Хороший звук мал? Возможно, шлейф почти не изолирован от контактов.

Это наиболее распространенные проблемы. Если та или иная опция не работает правильно с внутренней аудиостанцией, причина кроется в аксессуаре, отвечающем за ее функционирование.

Почти все повреждения можно разделить на две большие группы: внешние механические повреждения корпуса и внутренние повреждения компонентов. Каждая категория описана более подробно ниже.

Механические дефекты переговорной трубки

Распространенной формой механических повреждений является порча владельца. Дефекты не влияют на работу устройства, если оно действует только как опорный элемент. Однако в большинстве внутренних телефонных устройств держатель оснащен лингвистом, который управляет запуском и прерыванием схемы переговорного устройства.

Для решения этой проблемы необходим припой. Используйте его для нагрева пластика и изготовления запасных частей для сломанных язычков.

Если механизм нарушен, схема переговорного устройства всегда включается или выключается. В редких случаях, если сломаны пластмассовые детали, удерживающие внутренние элементы устройства, необходимо восстановить работу домофона таким же способом.

Иногда язычок просто отваливается. В этом случае достаточно удержать элемент на месте и ослабить винт, чтобы он вернулся в правильное положение.

Кнопки домофона подвергаются более интенсивному использованию и часто выходят из строя первыми. Самый простой и быстрый способ отремонтировать устройство — приобрести и установить новый элемент.

Проблемы со звуком в переговорной трубке

Большая группа проблем со звуком домофона связана с качеством и интенсивностью звука в начале домофонной цепи. Причиной плохой слышимости обычно является изношенный микрофон или динамик внутренней станции. Вы можете попытаться восстановить работу следующим образом

• Снимите корпус гарнитуры и
• найдите резистор на плате, отвечающей за регулировку микрофона и динамика (не на всех домофонах), и
• Установите регулятор в исходное положение, и
• Сдвиньте переключатель сначала в одну сторону, затем в другую, и
• верните регулятор в исходное положение.

Эти операции направлены на восстановление резистивных контактов. В результате динамик и микрофон будут работать правильно. Если этого не происходит, неисправный элемент необходимо заменить.

Нередко пользователи сталкиваются с проблемой посторонних шумов, тресков и прерывистого звука в мобильном телефоне. Повреждения вызваны сильными помехами в кабеле.

1. Клеммы не обеспечивают высокую фиксацию кабеля. Решением проблемы является восстановление надежной иммобилизации.
2. Полное отсутствие звука может быть вызвано внешними повреждениями. При разрыве кабельной линии. В этом случае рекомендуется обратиться в сервис для устранения повреждения. Неисправный участок может быть скрыт от визуального контакта, и для его обнаружения необходимо специальное оборудование.
3. Причина тишины в мобильном телефоне может быть незначительной. Неправильно отрегулирован переключатель звука (в положении «mute»).

В большинстве случаев самым быстрым и простым решением проблем с домофоном является покупка нового устройства. Сегодня производители предлагают множество высококачественных решений по доступным ценам. Однако, если у вас есть желание, навыки и технические ресурсы, вы можете попытаться решить проблему самостоятельно.

Однако перед этим необходимо внимательно изучить документацию на устройство и его схемы, а также приобрести новые компоненты для замены неисправных частей.

Самостоятельный ремонт переговорной трубки: принципы и рекомендации

Если имеет место простая неисправность и у вас есть навыки и техническая компетентность, вы можете отремонтировать домофон самостоятельно. Запасные части для замены изношенных элементов можно заказать через Интернет или приобрести в магазинах радиотоваров. В сложных или нестандартных ситуациях лучше обратиться за помощью к опытному специалисту.

Неправильные действия только усугубят ситуацию, и домофон будет уже не подлежать ремонту. Стоимость ремонта будет зависеть от типа неисправности, необходимости использования новых деталей и сложности работы. Если домофон находится на гарантии, обратитесь в сервисный центр.

О чем еще стоит помнить при ремонте домофона?

1. Чтобы как можно точнее определить неисправную часть системы, вам понадобится мультиметр и различные виды отверток.
2. Прежде чем приступить к разборке трубки, осмотрите кабельные линии, электрозамки и дверной блок на предмет видимых дефектов или внешних механических повреждений.
3. Для замены неисправных деталей необходимо использовать оригинальные детали или компоненты, совместимые с внутренней аудиостанцией и имеющие аналогичные характеристики. Использование несоответствующих запасных частей может привести к непоправимым последствиям и полному отказу системы.

Во избежание повреждения внутренней аудиостанции необходимо следовать инструкциям по эксплуатации производителя. Если оборудование все еще находится на гарантии, рекомендуется немедленно обратиться в специализированный сервисный центр для устранения неполадок и ремонта. Неграмотное вмешательство в электромеханический узел только усугубит ситуацию.

Ремонт может стоить владельцу больших денег или вообще оказаться невозможным.

Если сломался домофон или другой элемент переговорного устройства, обратитесь к специалистам Domofonov.net. Они проведут диагностику и быстро выявят причину неисправности. Для оценки сроков и стоимости работ свяжитесь с представителем компании по телефону или электронной почте.

Что делать, если не работает ключ

Часто хозяева не могут открыть дверь собственным ключом и думают, что замок поврежден. В большинстве случаев так и происходит. Однако из-за того, что сам замок намагничен.

Когда цепь прерывается, остается небольшой заряд, который оседает на металлической пластине двери, препятствуя открыванию. Чтобы выяснить причину этого, проверьте другие ключи. Если он работает и открывает замок, то ключ сломан.

Если дверь не открывается другим ключом, причина в замке. Отключите дверь от источника питания, подождите 2-3 минуты и снова подключите питание. За это время дверь переведет и начнет работать правильно. Чтобы избежать этого, на контактную планку двери можно наклеить полоску самоклеящейся ленты.

По каким причинам происходит отключение

Коммунальная компания отключает систему связи с дверью. Для этого есть несколько причин. Одна из них — несвоевременная оплата услуг.

Очень важно сохранять все квитанции и доказательства оплаты, чтобы помочь решить спорные ситуации. Отключение производится без ведома пользователя путем ввода специальной комбинации в таблицу дверной связи. После этого отключенный пользователь не может открыть дверь из квартиры, и никто не может позвонить в нее.

Абоненты часто интересуются, как они могут заново подключить домофон, если их отключили из-за неуплаты. Если они знают комбинацию, то могут подключить его самостоятельно. Однако рекомендуется обратиться в управляющую компанию, чтобы уточнить, как происходит отключение, и договориться о перезагрузке услуги.

В редких случаях домофоны отключаются в целях технического обслуживания — для ремонта или плановой диагностики. В этом случае необходимо заранее уведомить жильца.

Не проходит вызов в квартиру

Владельцы квартир часто жалуются на ситуации, когда внутренний телефон включен, но налет на квартиру не происходит. Наиболее вероятная причина — повреждение электропроводки. Чтобы исключить эту причину, убедитесь в отсутствии обрывов и правильности подключения всех кабелей.Вторая причина — неисправность связи стола.

В этом случае рекомендуется обратиться в сервисную компанию для проведения ремонта.

При нажатии кнопки двери открываются, пропадает связь

Входящий вызов принят, но кнопка открывания двери не работает из-за оборудования, установленного непосредственно в отсеке. Решение простое. Необходимо заменить кнопку домофона или всю трубку.

Перед заменой аксессуара дверной связи убедитесь, что такая же проблема не возникает у соседей. Если двери не открываются во всем коридоре или во многих квартирах, проблема может быть вызвана контроллером. Для решения проблемы необходимо вызвать технического мастера, который осмотрит систему и выявит повреждение.

Поднятие трубки сопровождается сбросом вызова

Во время работы сброс происходит, когда дверной гарнитур закрывается, не открывая дверной замок. Если сброс происходит при ответе на дверной звонок, то неисправен рычаг (переключатель), на который вешается телефонная трубка. Проблема может быть решена путем замены этого компонента.

Набор абонента не осуществляется

Вызываются номера с улицы, но вызова не происходит — возникает ошибка. Проблема часто возникает после установки, что свидетельствует о том, что специалист изменил полярность подключения. Чтобы снова активировать домофон, необходимо найти кабель, отвечающий за соединение клавиатуры вызова с гарнитурами в квартире.

Рекомендуется обратиться к техническому специалисту, так как правильная настройка и ремонт входят в ежемесячную плату за обслуживание домофона.

При разговоре динамики не могут звучать должным образом

Проблемы со звуком в домофонной системе часто связаны с поломкой микрофона или самого динамика. В редких случаях причиной является неплотный контакт. Чтобы проверить это, рекомендуется потянуть гарнитуру за кабель, если звук улучшится хотя бы на несколько секунд. Затяните контакты. Если нет, следует заменить динамик и микрофон или всю трубку.

Если звук отсутствует вообще, возможно, регулятор не отрегулирован должным образом или прервана связь во всей сети, и вам потребуется проводник для выполнения этой работы.

Типовые вопросы

В большинстве случаев для ремонта системы требуется специалист, но вы можете попытаться устранить повреждение самостоятельно. Важно знать, есть ли в доме цифровой или координатный домофон, кто его производитель и какой пароль использовать.

Какой домофон установлен по адресу

После того как повреждение произошло, жильцы сталкиваются с проблемой, как узнать марку устройства, установленного в подъезде. Это несложная задача: существует несколько способов узнать контактные данные компании, установившей их в подъезде; первый — позвонить в управляющую компанию, которая сможет предоставить вам контактные данные компании, установившей их. В большинстве случаев эти организации связаны друг с другом и имеют данные о внутреннем устройстве; второе — поискать контактные данные компании в ежемесячных счетах; третье — посмотреть на соседние таблички в судах.

Там есть название, адрес и номер телефона компании, по которому можно связаться с оператором или вызвать технического специалиста.

Вся информация о марке и модели домофона и контактные данные компании относятся к договору на обслуживание.

Как узнать, включен ли домофон, трубка

Гарнитуры домофонов в квартире имеют небольшой переключатель, который регулирует активность устройства. На типичном устройстве кружок указывает, где устройство активно.

Кто должен ремонтировать домофон в квартире

Условия обслуживания «от двери до двери», в зависимости от установщика системы. Если арендатор сам установил систему, он должен сам оплачивать ремонт. Если система была установлена управляющей компанией и с арендатора взимается ежемесячная плата, то управляющая компания должна заниматься ремонтом.

Согласно договору, задачи по техническому обслуживанию, выполняемые управляющей компанией, следующие

• профилактическое обслуживание, замена
• замена устаревших и сломанных компонентов; и
• неисправные линии связи.

Чтобы заменить или создать дополнительные ключи и отремонтировать гарнитуры в квартире, необходимо внести отдельную плату.

Как самому подключить домофон, если отключили за неуплату

Компании по техническому обслуживанию могут отключить домофон за неуплату, вызвав специальный код на внешнее устройство. Если вы знаете марку и модель установленной системы, вы можете подключиться к ней самостоятельно.

Например, чтобы подключить домофон Vizit, необходимо открыть блок управления домофоном с платой. Снимите крышку корпуса, найдите замыкатель «работа/PRG» и переведите его в положение PRG. Выйдите из домофона и вызовите следующую комбинацию.#999-1-8-??#1*, где? — Количество квартир.

После окончания манипуляций установите выключатель в блок в рабочее положение и закройте плату и блок. Комбинации могут отличаться при использовании домофонов других марок.

Как отключают домофон за неуплату

Если у абонента имеется просроченная задолженность, сотрудник КПК блокирует связь между внешним дверным звонком и квартирным гарнитуром. Другими словами, дверь по-прежнему можно открыть ключом, но входная дверь не может быть открыта из отсека. Коммунальному предприятию не нужно информировать пользователя и не нужен доступ в квартиру.

Чтобы узнать код отключения и номер квартиры должника, достаточно иметь административный ключ.

Пользователь может быть случайно исключен. Чтобы снять его, свяжитесь с обслуживающей компанией, узнайте причину, принесите все квитанции об оплате и решите проблему.

Что делать в рамках закона при отключении домофона

Первый шаг — убедиться, что ответственность за незаконное поведение несет управляющая компания, а не жилец. Если вы обнаружите, что управляющая компания ведет себя незаконно по отношению к жильцу, вы можете подать жалобу в надзорный орган. К ним относятся:.

• организации по защите прав потребителей — , и
• Прокуратура.

Заявление должно быть написано коротко, без излишней политкорректности, с указанием основных событий и действий. Если обращение в инстанции ничего не дает, вы можете обратиться в суд. Однако это крайняя мера, к которой прибегают редко. В большинстве случаев проблема решается путем общения с обслуживающей компанией.

Какие существуют поломки и почему они возникают?

Прежде чем определить, почему устройство не работает, необходимо убедиться, что оно функционирует правильно и что проводится регулярное техническое обслуживание.

Существует множество причин, по которым переговорное устройство может не работать.

• Если устройство очень сложное, оно может быстро испортиться. Однако это подходит для видеодомофонов. В любом случае, если домофон не совпадает с квартирой или отсутствует сигнал, электрический сигнал может прерваться. С другой стороны, если проводка цела, это может быть связано с повреждением передачи данных, которое может быть вызвано неисправной домофонной картой.
• Очень редкой причиной неисправности домофона является неисправность микропроцессора или микроконтроллера.
• Если устройство бьется очень тихо или не работает экран, причина может заключаться в соединительном кабеле. Это связано с тем, что устройство часто располагается у входной двери. Для устранения неисправности может быть достаточно просто заменить соединительный кабель.
• Если устройство продолжает работать, значит, функция полностью вышла из строя, хотя это уже сложнее. В таких случаях очень сложно определить причину неисправности. Каждая модель имеет свои особенности и свои слабые места, поэтому в каждом случае необходимо устранить самое слабое место. Иногда, если звонок звонит негромко, необходимо соответствующим образом отрегулировать громкость, в других случаях требуется замена всей системы.
• Если оборудование не открывает замок, не реагируя на сигналы от ключа и дверной станции, причина, вероятно, кроется в блоке питания или шлейфе.
• Если система дверной связи в квартире перестала транслировать видеосигналы, разумно предположить, что причина в печатной плате. В большинстве случаев некоторые элементы сгорели. Для работы системы достаточно просто заменить ее. Однако иногда причина кроется в плате управления камерой или кабелях. Для устранения проблемы необходимо проверить сигнал между видеокамерой и внутренней станцией.
• Большая часть доступного оборудования находится в блоке вызова, поэтому если домофон сломался, первое, что следует проверить, — это источник питания. Вызывные блоки могут быть не виноваты.

Поручить это специалисту предпочтительнее, чем ремонтировать связь, так как он сможет определить истинную причину поломки после того, как побывает на месте.

На видео показан случай ремонта домофона.

Как самостоятельно можно выявить неисправность?

Чтобы определить причину повреждения домофона в купе, нужно воспользоваться мультиметром, приготовить различные отвертки, припой и вспомнить школьный урок физики.

Чтобы диагностировать устройство, начните с простого визуального осмотра дверного блока и электрозамка. Если устройство имеет внешние повреждения, его следует частично или полностью заменить.

Для ремонта домофона, если устройство не реагирует на нажатия клавиш или магнитных ключей, проверьте все цепи питания и при необходимости отремонтируйте нарушенные контакты. Если отсутствует сигнал от внутренней станции, необходимо выполнить ту же процедуру.

Стоит осмотреть распределительный стол. Вы можете самостоятельно починить оборванный кабель, но все последующие ремонты должны выполняться только профессионалом.

Если звонки с внутренней станции не переводятся вообще или не переводятся, а замок не работает, причиной поломки может быть неисправность внутренней станции. Сначала найдите в распределительной таблице клеммы с обозначениями D и E, затем поочередно измерьте внутренние станции.

С помощью этой манипуляции можно определить внутренние станции, которые ведут себя иначе, чем другие. Сопротивление манипуляции должно быть в пределах 700 ОМ с одной стороны и бесконечным с другой. Если трубки имеют разные значения, вы обнаружили повреждение.

Для ремонта домофона необходимо восстановить результат короткого замыкания или изменения полярности.

На рисунке показано, как управлять встроенной трубкой.

Если на переговорном устройстве нет индикации, не слышен тональный сигнал или электромагнитный замок всегда открыт, сначала проверьте блок питания.

В некоторых системах используется двухканальный блок питания для питания электроники и замка. Особое внимание также следует уделить используемым предохранителям, так как их может потребоваться заменить. Замену или ремонт блока питания должен выполнять профессионал.

Если встроенный телефон и все его компоненты выглядят неповрежденными, возможно, где-то произошло короткое замыкание. Проверьте все кабели с помощью тестера.

Самой серьезной неисправностью оборудования считается полная потеря сигнала от вызывной панели. Такие «симптомы» указывают на неисправность коммутационной панели или нарушение целостности кабеля. Для устранения неисправности требуется замена сгоревшей батареи, замена кабелей и ремонт панели, который лучше всего поручить профессионалу.

В некоторых случаях лучшим решением является замена внутреннего блока телефона, поскольку стоимость замены компонентов может конкурировать со стоимостью самого внутреннего блока телефона.

Схема подключения домофона

— BAS-IP

Возвращаться

Домашний IP-домофон – это современный и удобный способ общения с посетителями в подъезде. Он использует интернет-протокол (IP) для подключения к домашней сети, что позволяет открывать дверь со смартфона или другого устройства.

Схема подключения домофона

Схема подключения домофона обычно включает следующие компоненты :

Вызывная панель: Это устройство, расположенное у входной двери, которое включает в себя камеру, микрофон, динамик и считыватель (опционально). Блок передней двери обычно подключается к сетевому коммутатору с помощью кабеля Ethernet. поддержка ПОЭ.

Переключатель POE: Переключатель POE используется для подключения всех компонентов системы внутренней связи к локальной сети и подачи питания на все устройства IP внутренней связи.

Внутренний телефон: Внутренний телефон обычно представляет собой монитор (комнатный видеотелефон) или телефонную трубку (комнатный аудиотелефон). Используется для приема звонков с домофона и общения с посетителями.

Схема подключения домофонной системы для жилых помещений относительно проста.

аналогичные статьи

Протокол Wiegand в управлении доступом: откройте исключительную безопасность

Протокол Wiegand стал основным компонентом современных систем контроля доступа, предлагая уникальный и безопасный метод связи, обеспечивающий безопасность и эффективность различных операций. В этом подробном руководстве мы углубимся в мир Wiegand, изучая его внутреннюю работу, приложения и преимущества. От систем внутренней связи до отопления и охлаждения […]

Читать далее

Что означают номера внутренней связи? Понимание их значения

Номер внутренней связи — это уникальный идентификационный номер или код, присвоенный отдельному устройству внутренней связи в здании или группе зданий. Системы внутренней связи — это устройства связи, которые позволяют людям разговаривать друг с другом через громкоговоритель и микрофон, часто используемые в многоквартирных домах, офисах или закрытых сообществах. Каждый домофон […]

Читать далее

Управление доступом Poe: инновационные решения для душевного спокойствия

Системы управления доступом Power over Ethernet (PoE) произвели революцию в отрасли безопасности, предлагая непревзойденное удобство, гибкость и экономичность. Это подробное руководство посвящено миру контроля доступа PoE, демонстрирует его преимущества и исследует новаторские решения, такие как BAS-IP AV-08FBL и BAS-IP AZ-07L. Узнайте, как эти технологии могут обеспечить душевное спокойствие и улучшить […]

Читать далее

Ведущие компании Америки по производству лифтов: стремительный взлет и дальнейшее развитие

Когда дело доходит до повышения вашего комфорта, выбор правильной марки лифта имеет первостепенное значение. Соединенные Штаты являются домом для некоторых из самых авторитетных в мире производителей лифтов, обеспечивающих качество, инновации и надежное обслуживание. В этом всеобъемлющем руководстве мы рассмотрим ведущие компании по производству лифтов в США, а также то, что отличает их от […]

Читать далее

Обустройство идеального подъезда многоквартирного дома: идеи и советы

Подъезд вашего многоквартирного дома производит первое впечатление как на жильцов, так и на гостей. Хорошо спроектированный вход может значительно улучшить эстетику и функциональность вашего здания, оказывая длительное воздействие. Эта статья познакомит вас с 20 креативными и уникальными идеями, как поднять вход в многоквартирный дом, а также с дополнительными советами для строителей. Давайте […]

Читать далее

Откройте для себя замечательные типы лифтов, о которых вы никогда не знали

Лифты являются неотъемлемой частью современной жизни, поскольку они служат средством вертикального перемещения в зданиях по всему миру. Но задумывались ли вы когда-нибудь о различных типах доступных лифтов и о том, как они используются в различных условиях? В этом всеобъемлющем руководстве мы исследуем мир лифтов, углубляясь в типы […]

Читать далее

Произведите революцию в общении в своей квартире с помощью домофонной системы

Домофоны стали важнейшим компонентом безопасной современной жизни в кондоминиумах. В частности, домофон BAS-IP предлагает непревзойденные возможности связи, которые повышают уровень жизни жителей Флориды. В этой статье мы рассмотрим домофонные системы, обсудим, как настроить домофон для многоквартирного дома, и углубимся в […]

Читать далее

5 Бюджетные альтернативы системам внутренней связи

Системы внутренней связи являются важным инструментом для обеспечения связи и обеспечения безопасности. Однако не все хотят инвестировать в домофоны, ища более экономичные альтернативы. В этой статье мы рассмотрим пять недорогих альтернатив системам внутренней связи, которые облегчают связь в зданиях без больших затрат. Мы сравним преимущества и недостатки каждого, предоставим […]

Читать далее

Верхние механизмы открывания дверей: найдите и установите идеальное решение

Представьте, что вы подходите к своей двери, и одним нажатием кнопки она легко открывается, предоставляя вам доступ без поиска ключей. Это видение теперь стало реальностью благодаря системам открывания дверей с электроприводом, которые объединяют электронные защелки и механизмы открытия дверей. В этой статье мы рассмотрим, как работают эти системы, типы […]

Читать далее

Телефонная система внутренней связи и IP-домофон: современное сравнение

Телефонная система внутренней связи была популярным выбором на протяжении десятилетий, и такие бренды, как Doorking и Linear, лидируют в отрасли. Однако технологические достижения породили нового соперника: систему IP-интеркома. В этой статье мы углубимся в мир домофонных систем, их недостатки по сравнению с IP-домофонами и […]

Читать далее

Как построить телефонную связь Link – она должна быть в каждом доме! (схема)

Схема Link проста и эффективна, в ней используются всего две микросхемы, полдюжины транзисторов и несколько самых разнообразных компонентов. Все это работает от 12 вольт и легко собирается. Вы можете иметь свой собственный домашний домофон между кухней, гаражом, комнатой для игр и барби у бассейна, и все это менее чем за 100 долларов! Принципиальная схема Домофон «Link» спроектирован таким образом, что вы можете купить детали для него «с полки» практически в любой приличной сети магазинов электроники. Он использует старые трубки с импульсным набором номера и заменяет звонок переменного тока на 9. зуммер постоянного тока. Вся схема работает от регулируемого источника постоянного тока 12 В и подходит для кратковременной работы от батареи (например, «гелевая ячейка»). Он подходит для радиополевых дней и спортивных мероприятий (при условии, что вы можете найти достаточно 4-жильного кабеля) и может найти место в дошкольных учреждениях, домах престарелых, залах для бойскаутов / девочек-гидов, церквях, детских домах на деревьях / крепости, или, может быть, даже более серьезное использование, такое как небольшие офисы, фабрики, мастерские и многие другие приложения. «Связь» предназначена для обеспечения возможности одного звонка за раз в пределах небольшой территории (примерно 100 метров от «черного ящика» — это максимум на трубку) и не подходит для подключения к ТфОП (сети общего пользования), т.к. напряжения и токи, используемые PSTN, выше и могут повредить более простую 12-вольтовую схему, в которой используются микросхемы CMOS и т. д. Link будет вполне успешно работать от 12-вольтового регулируемого источника постоянного тока всего 200 мА или около того, и это может быть простое дело, такое как штепсельная вилка постоянного тока, подключенная к микросхеме регулятора 7812 и соответствующие колпачки фильтра на выходе. Добавьте несколько светодиодов, если хотите! Обзор Телефонная переговорная связь Link разработана на основе двух интегральных схем. Первый, IC1, представляет собой микросхему двойного таймера NE 556, которая подключена для обеспечения сигнала набора номера, сигнала вызова (также сигнала занятости, который будет объяснен вместе с несколькими надстройками, которые будут упомянуты позже) и импульсов звонка для цепь звонка, прикрепленная к каждой линейной цепи. Другая микросхема, IC 2, представляет собой декадный счетчик CD 4017B, подключенный для подсчета каждой последовательности импульсов набора номера по мере их приема и буферизации двумя оптронами, OC1 и OC 2, и связанными с ними R/C-цепями. Линейные цепи Каждая телефонная трубка подключается четырехпроводной цепью от «черного ящика». Два провода (обычно помеченные как «белый» и «синий» здесь, в Оз) предназначены для речи и функций набора номера, а два других (местно помеченные как «красный» и «черный») предназначены для импульсов звонка, подаваемых схемой звонка на каждый зуммер постоянного тока внутри трубок. Когда телефон (например, № 1 для нашего обсуждения) снимается в состоянии «трубка снята», петля постоянного тока формируется следующими компонентами: схема постоянного тока внутри телефона, обмотка 1 кОм трансформатора TX и обратно к 0 В. – земля. Берется с клеммы +12 вольт, через светодиоды внутри OC1 и OC2 и обратно на телефонную трубку. Совершение вызова Тональный сигнал линии подается на телефон вызывающей стороны, когда связь находится в состоянии «сброса» (вызовы не выполняются) через конденсатор C3 и обмотку 8 Ом (8R) TX на 0 В-земля. . Этот и другие служебные сигналы генерируются IC1a, а импульсы вызова генерируются IC1b. Когда телефон вызывающего абонента находится в состоянии «трубка снята», светодиоды принудительно включают фототранзисторы, замыкая контакты 13 и 14 микросхемы IC2 на 0 вольт на землю. Когда диск внутри телефонной трубки отводится назад и отпускается, вывод коллектора транзистора OC2 удерживается низким на уровне 0 вольт за счет медленной зарядки C5. Контакт 13 микросхемы IC2 является входом CE (включение чипа), и он должен оставаться на низком логическом уровне (около 0 вольт), чтобы контакт 14 мог считать импульсы набора номера. Таким образом, пока происходит «импульсирование», контакт 13 остается низким, а контакт 14 поочередно переключается между логическим высоким и низким логическим уровнем, поскольку светодиод эмулирует каждую последовательность импульсов набора номера, пока не будет получен последний импульс в последовательности. Набор номера в реестр Когда вызывающий абонент #1 набирает телефонный номер #4, эти четыре импульса появляются на светодиодах внутри OC1 и OC2. Счетчик декад, действующий как регистр (устройство хранения, используемое в коммуникационном оборудовании для хранения набранных цифр), подсчитывает эти импульсы, включая и выключая свои выходные контакты в унисон, при этом последний импульс набора приводит к тому, что счетчик останавливается на последнем выходном контакте. что включено. Полная последовательность для максимум десяти импульсов в одной последовательности импульсов (вывод 3 всегда имеет высокий логический уровень при «сбросе») 2, 4, 7, 10, а затем 1, 5, 6, 9., 11 и, наконец, контакт 3. Таким образом, когда набирается номер «4», счетчик будет проходить через контакты 2, 4, 7, а затем приземляться на контакт 10, который подключен к схеме звонка телефона № 4 через вывод базы Q4. . Цепь звонка Каждая линейная цепь состоит из отдельной телефонной трубки, встроенного в нее зуммера постоянного тока, общих соединений с TX и катода светодиода OC2, а также транзисторов с Q1 по Q4 и общего управляющего транзистора Q5. Когда на выводе 3 IC2 установлен высокий логический уровень при «сбросе», диод D3 позволяет IC2a ​​обеспечивать тональный сигнал набора номера с контакта 5. Когда набирается номер, контакт 3 IC2 переходит в низкий уровень при первом импульсе набора номера, удаляя высокий логический уровень через D4. от контактов 12 и 8 IC1b, что позволяет ему заряжать C3 и генерировать вызывные импульсы на IC1a через диод D5 (от контакта 9к пину 4). Примерно через 2 секунды начинаются импульсы звонка, и на выводе 5 микросхемы IC1a воспроизводится модулированный сигнал набора номера (который затем по умолчанию становится прерванным сигналом вызова для вызывающего абонента), указывая на ход вызова. True Ring Trip Когда вызываемый абонент отвечает на вызов, транзистор QX с подстроечным потенциометром R6 (отрегулированный для обнаружения того, что оба телефона «сняли трубку») запускают светодиод и фототранзистор внутри OC3. Это останавливает вызывные импульсы и вызывной сигнал, подаваемые IC1a и IC1b на время этого вызова, путем подачи высокого логического потенциала на контакты 12 и 8 IC1b через D6. Когда вызов завершен, и обе стороны повесили свои телефонные трубки (например, вернулись в состояние «положена трубка»), петля постоянного тока, образованная трубками, TX и OC1/OC2, разрывается. Вывод 13 IC2 возвращается к своему потенциалу сброса логического высокого уровня и расширяет этот высокий уровень до вывода 15 (сброс) микросхемы счетчика декад 4017, которая отключает выход, выбранный во время операции набора номера, и включает вывод 3 в высокий уровень, тем самым восстанавливая набор. Тон следующему вызывающему абоненту через контакт 4 IC1a. Сброс соединения Таким образом, соединение полностью сброшено и готово к другому вызову. Как видите, может показаться немного сложным следить за ходом разговора, особенно если вы раньше не имели дела с телефонами и логическими микросхемами. В конце концов, у вас есть несколько простых счетных, импульсных и интерфейсных схем, которые будут выполнять все необходимые задачи базового интеркома, и все это по разумной цене. Я использовал отформатированную матричную плату для печатной платы и разъемов для всех микросхем и OC/OC2. Я также обнаружил, что ребро радиатора для микросхемы регулятора 7812 не требуется. Коробку можно использовать для размещения схемы Link, а какую-нибудь винтовую клеммную колодку или идентификационный блок (например, небольшую распределительную коробку KRONE на 10 пар) можно использовать для подключения проводки к коробке, чтобы она выглядела более профессионально. Запомните эти две вещи. Если вы оставите телефон «поднятой», вы заблокируете связь, а если вы возьмете трубку, когда кто-то еще набирает номер, это приведет к неправильному набору номера. Кроме того, получайте удовольствие! Остин Хеллиер 08 октября 2003 г. Запчасти R1 10k R2 150k R3 4k7 R4 47k R5 2k2 R6 4k7 триммер R7 390R R8 10k R9 100k R10 100k R11 22k R12-R15 2k2 R16 4k7 R17 4k7 C1 0,22 мкФ C2 47 мкФ C3 1 мкФ C4 2200 мкФ (крышка фильтра питания – не показана, но подключена между +12 В и 0 В – точки заземления Q1-Q5 BC547 n.p.n с низким коэффициентом усиления бета не менее 250+ D1-D7 1N4148 или 1N914 маломощные сигнальные диоды IC1 Микросхема двойного таймера NE 556 IC2 CD 4017B Микросхема декадного счетчика OC1-OC3 Оптопары 4N25 или 4N28 Трансформатор Tx 1k/8R с центральным ответвлением 1k B1-B4 Зуммер 9 В пост. Больше новостей Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
