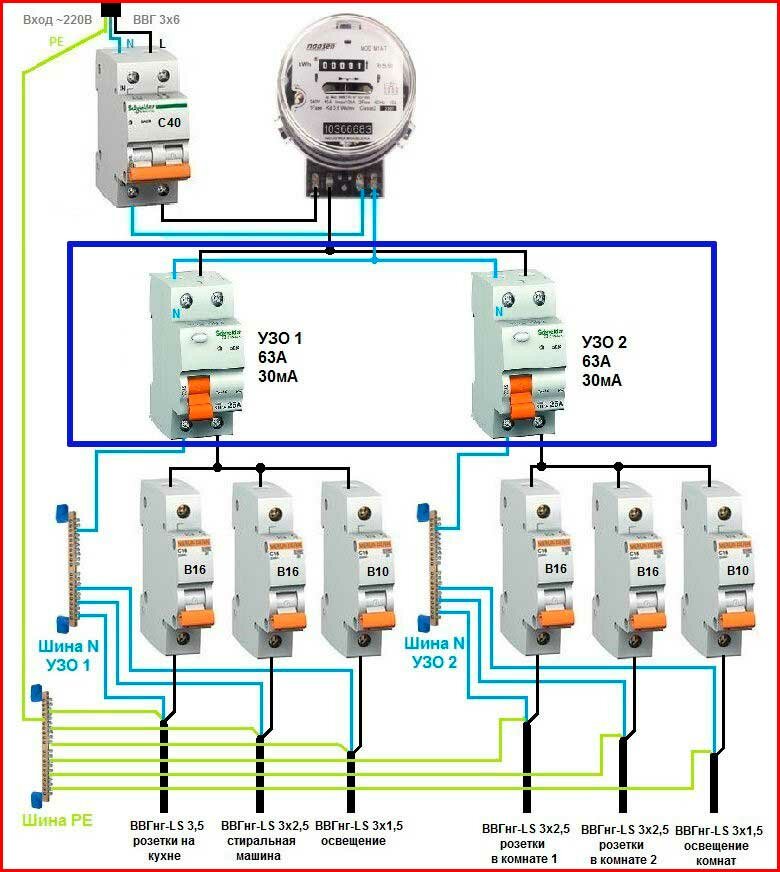

Схема электрощита частного дома: Схема распределительного щита в частном доме. Сборка,подключение щитка

Сборка электрощитка в частном деревянном доме

Портфолио! Гарантируем качество выполнения работ! Опыт более 15 лет! Профессиональные инженеры в штате компании!

Звоните нам по телефонам: ☎ 8 (495) 233-76-05 и ☎ 8 (499) 686-40-92

Выбор в пользу строительства деревянных домов и коттеджей обоснован, прежде всего, экономичностью строительных работ, легкостью в возведении деревянных конструкций и экологичностью используемых материалов. Однако среди значимых недостатков таких строений числится повышенный уровень их пожароопасности. Поэтому организация электроснабжения в деревянном доме предполагает строгое соблюдение рекомендаций и требований профильных специалистов с целью обеспечения максимальной безопасности жильцов.

Особенности прокладки электрики в деревянных домах, основные этапы

Для обеспечения в помещениях деревянного строения максимального комфорта и уюта, расположение и схему монтажа электросистем и коммуникаций следует тщательно продумывать. Однако в случае с электрикой нужно учитывать ее степень опасности, а потому к их планированию и прокладке следует относиться со всей ответственностью и серьезностью.

Работы по электромонтажу внутри деревянных домов и коттеджей выполняются поэтапно, исходя из степени существующих рисков и для увеличения безопасности как самих рабочих, так и людей, которые будут проживать в этом доме.

• Первый этап работ заключается в прокладке кабелей от линий электропередач к распределительному щиту, как правило, расположенному в здании или в непосредственной близости от него. Прокладка кабеля может производиться двумя способами:
• Подземным – сохраняется внешняя эстетика фасада здания и не нарушается дизайн ландшафта на участке, однако такой способ требует больших финансовых затрат;
• Воздушным – при сравнительно доступной цене работ этот способ прокладки электрокабеля менее практичен из-за большей подверженности материалов влиянию вредных факторов.
• На втором этапе электрический кабель распределяется внутри дома, для этого также может быть использован открытый или закрытый способ.
  По мнению специалистов, применение закрытого способа наиболее приемлемо, так как он обеспечивает не только эстетичность интерьера, но и безопасность в дальнейшей эксплуатации деревянного строения.

При монтаже внутренней системы электроснабжения важно обеспечить:

• Открытость доступа к электрощитам для электриков, выполняющих осмотр и/или обслуживание коробов;
• Пожарную безопасность и соответствие с заявленными сертификатами используемых при монтажных работах материалов и комплектующих: кабелей, розеток и выключателей, проводов, коробов для электропроводки, термических усадок и др.
• Высокое качество распределительных электрощитов.

Внимание! Все виды электромонтажных работ, а также операций с электрикой и распределительной сетью в деревянных домах должны выполняться профильными специалистами, у которых есть соответствующий допуск к работам с электричеством до 1000 B.

Проведение электропроводки

Монтаж электропроводки и сборка электрощита в деревянном доме начинается после приобретения всех необходимых устройств и компонентов системы: кабелей, выключателей, розеток, автоматов и осветительных приборов, распределительных коробок. Каждый отдельный элемент монтируется, согласно утвержденной схеме установки. Если дизайнерский проект предполагает использование дополнительных отделочных материалов в помещениях деревянного дома, для прокладки электрического кабеля используется специальный металлический рукав. Также допускается проведение электропроводки в каркасе подвесного потолка.

Сборка и установка распределительного щита

Из-за повышенного риска возникновения пожара в деревянном доме, при монтаже распределительного щита рекомендуется пропитать пиломатериал антипожарными средствами. Специализированные составы обеспечат дереву способность удерживать открытое пламя до 20-ти минут. Для полного исключения вероятности возгорания, при монтаже щита нужно строго придерживаться установленного алгоритма работ:

• В обозначенном схемой месте закрепляется корпус устанавливаемого электрощита.
• В корпусе щита монтируется прибор для учета потребления электроэнергии;
• На дин-рейку (металлический профиль) крепится вводный автомат, фаза и нейтраль подводятся к двухполюсному автомату;
• К вводному автоматическому выключателю присоединяются клеммы учетного устройства;
• Электрический провод, после заведения в дом, должен быть соединен с выходными зажимами счетчика;
• К дин-рейке крепятся автоматы, реле напряжения и УЗО;
• При помощи одножильного кабеля соединяются зажимы электрических приборов.

Учитывая, что деревянные поверхности (пол, стены, потолок) являются огнеопасными и быстро возгораемыми материалами, при проведении электромонтажных работ специалисты должны руководствоваться существующими правилами и нормами электробезопасности, прописанными в ПУЭ и ГОСТ.

Как выбирать материалы для сборки электрощита в частном доме

При выборе компонентов и материалов, необходимых для сборки и установки электрощита в деревянном доме, следует учитывать следующие факторы:

• Для электрификации деревянных строений используется исключительно медный кабель, с маркировкой «Нг» и LS, обозначающей двухслойную негорючую изоляцию;
• При выборе сечения проводников для более удобного расчета рекомендуется использовать таблицу ПУЭ;
• Абсолютно все точки электропроводки, розетки и осветительные компоненты должны быть заземлены;
• При монтаже электрощита является обязательной установка УЗО, необходимая для обеспечения защиты возможных пробоев по корпусу и предотвращения возгорания дерева;
• Установка отдельных автоматов для каждой группы и электролинии, где мощность устройств соответствует суммарной нагрузке на сеть;
• Розетки выбираются, исходя из техники прокладки электропроводки – открытой либо закрытой;
• Для каждой группы должны быть предусмотрены отдельные приборы выключения.

Чтобы пломбирование прибора учета (счетчика) было максимально доступным и удобным, его рекомендуется устанавливать непосредственно перед вводным автоматом.

Самым правильным вариантом электрощита для домов и коттеджей из дерева считается металлический влагостойкий бокс с толщиной стенки 1-2 мм, которая не имеет прямого контакта с древесным материалом. При необходимости, отделить короб от стены можно при помощи специально сооруженной кирпичной конструкции или нескольких слоев асбеста.

Все элементы в готовом коробе должны быть с соответствующей маркировкой для более удобного включения/выключения подачи напряжения в отдельные комнаты и помещения. Для этого узлы можно подписать цветным маркером либо приклеить таблички из бумаги.

Для правильного выбора электрощитового оборудования и аппаратов защиты желательно разработать проект электрики (однолинейную расчетную схему). Это позволит существенно сэкономить на комплектации, защитить отходящие линии и облегчит дальнейшую эксплуатацию.

Сборку электрического щита лучше доверять профессионалам. Приведем примеры наиболее часто встречающихся нарушений при сборке: провода в щите нельзя располагать в натяг, не допускается скрутка проводов, многопроволочные проводники в обязательном порядке оконцовываются и т.д. В обязательном порядке маркируются отходящие кабельные линии, аппараты дифференциальной защиты, УЗО и автоматические выключатели.

После сборки электрического щита и маркировки, на дверце размещается схема отходящих линий или таблица потребителей

При необходимости проводится испытания электротехнической лабораторией.

Доверяйте монтаж электрики профессионалам! Это гарантия безопасной и безаварийной эксплуатации на многие годы.

На фото в статье показаны этапы сборки щита электрического распределительного в деревянном доме.

Помощь в получение Акта технологического присоединения – цены.

Звоните нам по телефонам: ☎ 8 (495) 233-76-05 и ☎ 8 (499) 686-40-92

Электрощиты и электрические минибоксы: особенности применения

Электрощит для частного дома/квартиры: как его собрать и установить

Электрический ток, который уже давно стал привычным, выступает в роли базы жилищного комфорта, а также быта и хозяйства. Трудно себе представить современный дом без оснастки электричеством.

Но все трудности электрики начинают проявляться лишь в те моменты, когда требуется с этим сталкиваться самим владельцам частных домов или квартир.

К примеру, сборка электрощита в квартире на первый взгляд кажется простым делом, а в реальности оказывается достаточно трудным процессом.

Содержание:

Электрощит для частного дома/квартиры

Более того, сложность удвоится по отношению к электрикам-самоучкам, кто мало знаком с тонкостями электрического монтажа и электричества в целом. По этой причине предлагаем вам рассмотреть тему сборки электрического щита, как один из практических шагов.

Что такое электрощит

Перед тем, как мы рассмотрим монтажный процесс самого электрощитка, а еще его сборку, будет правильным самостоятельно ознакомиться и разобраться в этой теме. В реальности применяют самые разные интерпретации наименования щита, но суть конструкции от того или иного названия не поменяется. Предназначение, в таком случае, очевидное – принимать электрический централизованной потенциал и распределять его по отдельным территориальным участкам, в частности, всю площадь частного дома или квартиры. Схема распределения электричества (вариант классический): 1 – автоматический выключатель при вводе, 2 – счетчик учета электрической энергии, 3 – группа автоматических секторных выключателей, 4 – изолированная шина с зажимами винтового типа под нулевые проводники, 5 – шина изолированного типа с зажимами на винтах под заземляющие проводники, 6 – энергетическое распределение по секторам. Помимо функции распределения, монтаж электрического щита будет обеспечивать функционал защиты сегментов по участка в сети посредством установки в самом коробе шкафа щита автоматических выключателей и остальных УЗО.

Кроме того, конструкционная схема может предусматривать внедрение главных функций – установку приборов, которые выполняют:

• Проверку наличия фазы.
• Контроль степени напряжения.
• Отслеживание токовой частоты.

Обычно функциональность электрического щита будет определена степенью сложности электросети, а технологическим (т.е. бытовым) оборудованием, которое включено в состав используемого участка. На следующем фото представлен вариант бытового электрического щита в рабочем исполнении: 1 – автомат для введения силовой линии, 2 – энергетический счетчик, 3 – группа автоматов секторного типа, 4 – УЗО (устройство защитного отключения), 5 – траверса для монтажа (т.е. DIN-рейка), 6 – изолированная рейка с зажимами винтового типа под «ноль», 7 – изолированная рейками с зажимами в виде винтов для «земли». Несмотря на относительно небольшие размеры конструкции, что является отличительным свойством бытовых сетей, установка домашнего распредщитка является очень важным процессом, которому стоит уделить особое внимание. Тут недопустимо использовать низкокачественных скреплений, а также использование схем включения, которые не были ранее рассчитаны.

Монтаж электрощита своими руками

Работы по монтажу и сборке щитка можно произвести собственноручно. Для этого нужны знания и навыки электрического монтажа. Более того, подключение электрического щитка к линиям электрических передач допустимо лишь профессиональными электриками, которые имеют особый доступ на проведение таких работ. Самовольное подключение будет опасно для жизни и здоровья, а еще чревато огромными проблемами (в том числе и штрафными санкциями). А вот произвести подготовку бокса, купить все необходимые автоматы и остальные комплектующие можно и собственноручно. Как это правильно выполнить, мы рассмотрим дальше.

Подготовка к монтажу шкафа

Установочный процесс «с нуля» обычно предполагает, что у вас уже есть ранее подготовленная строителями ниша в стеновой поверхности и выведенные в этом месте все провода и электрокабели, которые относятся к домашней (т. е. квартирной) схеме. Такой «пейзаж» выглядит, словно прорубленная в стене ниша прямоугольной формы, куда в начале стоит подобрать подходящий по размеру шкаф. На коммерческом рынке есть множество готовых электрических щиток самых разных размеров и форм. Кроме того, в последнее время отмечен «наплыв» электрических шкафов, изготовленных на базе пластика. Очень хорошим вариантом по дизайну для городских квартир станет щиток из самозатухающего пластика. Если же у вас нет подготовленного места, то потребуется изготовить нишу собственноручно или воспользоваться установкой на стену. К слову, при втором варианте нужно проделать разметку места монтажа с учетом больших размеров электрощитка. В целом, это обычные строительные работы, которые не представляют особых трудностей. Шкафы под электрощит собирают из крепких и высокопрочных материалов, но при этом они относительно легкие.

Обычно для изготовления ящика используют:

• Гайки и винты.
• Металлические уголки для соединения.
• Листовой тонкостенный (от 0.1-0.15 см) металл.

Чаще всего покупают уже готовый ящик, потому что в продаже есть огромный ассортимент, в том числе и изделия из пластика. Классическая конструкционная форма – квадрат или прямоугольник. Более надежной является конструкция ящика с имитацией под щиток, при этом заводского исполнения, выполненная из листового тонкостенного металла. Такой конструкционный вариант более надежный в сравнении с изделиями из пластика. Устаревшие виды шкафов предполагала монтаж в задней панели на базе диэлектрических материалов (текстолит, эбонит и пр), где закрепляли электрическую аппаратуру. В целом же, эту схему для сбыта допускается использовать даже в условиях современности.

Внутреннее наполнение электрического шкафа

Как собрать электрощит, если не знать о том, что должно находиться внутри него? Интересно, что современная архитектура немного отличается от прежней. Шкаф в полной мере выполнен из металла, а внутри, на задней стенке, монтируют и траверсы из металла (DIN-рейки). На них «надевают» всю техническую аппаратуру:

• Выключатель.
• Устройство защитного отключения (т.е. УЗО).
• Автомат.
• Остальные электроустановочные элементы.

Если следовать современным стандартам, то каждый из перечисленных выше элементов обладает конструктивным исполнением как раз для монтажа на металлические траверсы. Еще будет полезно подписать все устройства, которые установлены на рейке, а также дополнительно составить схему с подписями каждого потребителя электрической энергии в частном доме или городской квартире. Естественно, что можно и отойти от таких правил с учетом того, что установка на траверсах будет обеспечивать удобство монтажа и съема аппаратуры. Но в таком случае стоит обдумывать различные вариации надежной фиксации.

Почти все современные конструкции электрощитов оснащают особыми траверсами из металла, на которые без применения винтов ставят всю щитовую аппаратуру. Кроме DIN-реек, обычно в самой нижней части внутри устанавливают 1-2 изолированные пластины с зажимами в виде винтов – шина под заземляющие и нулевые проводники. Дополнительные шины можно применять под контактные группы аппаратуры, рассчитанная на низкий вольтаж – модемы, реле и пр. Ящик электрошкафа мы настоятельно рекомендуем делать большими, насколько это возможно по размерам ниши, прорубленной в стене. Разместите аппаратуру внутри рационально, с расчетом на то, чтобы их было удобно обслуживать и снять, если потребуется замена. Получается, что до сборки ящика потребуется произвести расчет необходимого пространства под монтаж сборочных компонентов. Каждый из электрических шкафов должен быть оснащен замками и дверкой.

Как произвести ввод проводников

В электрощит для частного дома стоит вместить много всего. Подведенную силовую линию, а еще кабели и проводники, которые выведены из самой квартиры или дома, стоит заводить внутрь собранного шкафа. Получается, что нужно наличие достаточного количества отверстий на нижней и верхней стороне ящика. Диаметр отверстий должен обеспечивать свободное протягивание проводов, т.е. электрических кабелей. При этом каждое из отверстий должно быть оснащено специализированным защитным кольцом для изоляции (пластик, резина). Уделите особое внимание технике введения электрокабеля централизованной запитки, а также проводов, которые отводят в схему дома или квартиры, стоит уделить особое внимание. На фото ниже представлено очень грубо нарушение, когда кабели выпущены в щитовые отверстия без изолирующих защищенных колец. На выходе и входе кабеля обычно устанавливают хомуты для прижима, при помощи которых проводник надежно закрепляют на стенки шкафа при внутренней установке и/или к плите для опоры (пластине), на который зафиксирован шкаф при наружной установке. Еще на нижней или боковой стенке конструкции делают интерфейс шины для заземления. Далее просверливают отверстие для болтового соединения или применяют готово, если оно предусмотрено на корпусе электрического минибокса. К такому соединению при монтажном процессе подводят заземляющую шину.

Фиксация щита на стене

Все описанные выше действия будет проще всего производить вне зоны главного монтажа, а точнее:

• Монтаж замка и дверки.
• Размещение аппаратуры коммуникационного назначения.
• Подготовка отверстий проходного типа.
• Размещение и фиксация нулевых шин.
• Установка DIN-реек.
• Подготовка и сборочный процесс шкафа.

Опытные мастера в сфере электромонтажа настоятельно рекомендуют закреплять в выделенной области строительной ниши подготовленный и частично собранный ящик. По строительному проекту обычно предусмотрен ввод анкеров для фиксации электрического щита. Если такие отсутствуют, то требуется произвести подготовку надежного основания под крепление. Одним из очень популярных методов устройства электрощитка стало использование стеновой ниши, когда после посадки ящика из металла на крепкие анкеры, дальнейшей сборки и тестирования схемы, корпус дополнительно обмуровывают снаружи при помощи строительного раствора. Вариантов для создания анкеров много. Например, простым методом будет монтаж пары довольно мощных уголков из металла горизонтально или вертикально, на дистанции ширины или высоты шкафа. Непосредственно на уголки прикрепляют электрический шкаф.

Подключение приборов к электрической сети

Далее производят оснастку электрощита в квартире нужной аппаратурой, внутрь заводят все рабочие кабели и подключают по составленной схеме. Последним в область электрощита вводят силовые линии с дальнейшим подключением ко вводному выключателю пакетного типа. От него централизованную линию соединяют со вводным автоматическим выключателем. Перед тем, как подать питание на автомат ввода (т.е. включить пакетник), стоит тщательно произвести проверку всех выполненных до этого подключений. До подачи напряжения все коммутаторы (групповые) устанавливают в выключенном положении. Уже после включения переключателя и введения автомата нужно последовательно, начиная от маломощной аппаратуры, подключать автоматы групп.

Заключение

Видеоурок, который демонстрирует работы по сборку электрического щитка с самого начала, является действенной помощью для начинающего мастера. Настоятельно рекомендуем вам ознакомиться с видеоинструкций, чтобы таким методом ощутимо обогатиться знаниями. Изготовить электрощиток собственноручно вполне реально, другой вопрос – а есть ли в этом смысл, если учесть многообразие готовых товар на строительном рынке. Вы можете найти ящики любой конфигурации, для самых разных строительных проектов. Но чтобы правильно и качественно производить щитовую сборку, в том числе и установку счетчика/выключателей/автоматов и остального оборудования, требуются знания и большой опыт в области электромонтажа. А для введения питающей линии и подключения к ней устройств нужен профессионал с допуском на выполнение такого рода работ. Если у вас есть навыки или доводилось ранее собирать его собственноручно, то поделитесь своим опытом с нами.

Рейтинг

( Пока оценок нет )

0 3 409.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Электропроводка в частном доме

Современная человеческая жизнь совершенно не может быть комфортной без электричества. Когда его нет, кажется, что жизнь остановилась, ведь любой бытовой прибор или электроинструмент требует подключения к электросети. Иногда без электричества не получится даже приготовить еду, не говоря уже о нормальном освещении жилища. Поэтому, если вы задумались о строительстве, то схема электропроводки в частном доме должна стать приоритетным вопросом, которому следует уделить особое внимание. Необходимо все продумать и рассчитать до мелочей, чтобы никакая малейшая ошибка или неточность в прокладке и подключении электросети не привела в будущем к поломке бытовых приборов или, что еще хуже, к пожару и огонь.

Содержание

• Зачем нужен контур?
• Оформление документов
• Ввод расписания
  • Воздухозаборник
  • Подземный ввод
• Расчет нагрузки
• Распределительный щит
• Планирование внутреннего электроснабжения 9001 9009
• Открыто 09 9009 900 скрытая проводка

Зачем нужна схема?

Схема электропроводки в частном доме – это чертеж, на котором нанесены все основные блоки питания:

• Вводная линия, которая проводится ответвлением от основной линии электропередач к самому дому.
• Место установки распределительного щита.
• Защитные устройства и электросчетчик.
• Места установки распределительных коробок, выключателей и розеток в помещениях и помещениях.
• Маршруты прокладки электропроводки от распределительных коробок до коммутационных аппаратов.
• Места установки элементов осветительной сети (люстры, бра, светильники).

К моменту, когда вы будете делать электропроводку в доме, желательно уже четко определиться, где будет располагаться основная бытовая техника – холодильник, кондиционер, стиральная машина, водонагреватель, посудомоечная машина. Это нужно для того, чтобы сразу монтировать розетки рядом с оборудованием, а не растягивать их потом по всему несущему помещению.

Если ваше здание относится к типовому, которое возводила строительная компания (как сейчас строят целые коттеджные поселки), то вам должны предоставить проект здания и схему электропроводки. В случае, когда строительство ведется самостоятельно, для каждого дома разрабатывают свою личную схему. Но в обоих вариантах основные назначения схемы одинаковы:

1. Если у вас есть готовый схематический чертеж, вы можете составить список материалов, которые потребуются для выполнения электропроводки в доме. Это поможет вам сэкономить деньги. То есть, имея на руках список, можно пройтись по разным торговым точкам, спокойно определиться, выбрать самые качественные и наиболее подходящие по цене электротовары. Вы не купите ничего лишнего и в то же время убережете себя от ситуации, когда монтаж уже сделан, но каких-то материалов не хватает, и вы срочно бежите в первый попавшийся магазин, чтобы купить их по любой цене.
2. Схема подключения даст возможность определить максимальную нагрузку каждого электроагрегата, что позволит правильно подобрать сечение проводов, рассчитать общую мощность, подобрать необходимые защитные устройства и вводной кабель.
3. Также схема поможет вам грамотно и рационально спланировать последовательность работ.

Оформление документов

Будьте готовы к тому, что электропроводка в частном доме также потребует ваших нервов, ведь для получения разрешения на выполнение работ вам потребуется:

1. Обратитесь в организацию, имеющую на балансе ЛЭП, от которой планируется подключение ввода. Они должны выдать технические условия (ТУ) на это подключение.
2. Следующей будет организация или коммерческая фирма, которая по выданным техническим условиям составит проект.
3. Опять же, в энергоснабжающей организации нужно будет согласовать проект и написать заявку на подключение (на магистральной линии это должны сделать их электрики).
4. Изготовленная вводная линия должна быть проверена специальной электротехнической лабораторией, после чего выдается протокол о том, что ввод прошел проверку и пригоден к эксплуатации.
5. Теперь вводной кабель вводится в распределительный щит и подключается к вводу электросчетчика, который должен быть опломбирован представителями энергоснабжения. После того, как счетчик, проводка в доме сделана своими руками, или можно пригласить специалистов, никакие другие организации вам уже не понадобятся.
6. Последнее, что вам осталось, это заключить договор с энергоснабжающей организацией на поставку электроэнергии с их стороны, и на своевременную оплату потребленных киловатт-часов с вашей.

Ввод расписания

Самое главное отличие электрики в квартиру от в частный дом – реализация ввода. В многоэтажных домах ввод идет в диспетчерскую, а оттуда уже разводка идет в квартиры. А для частного дома необходимо выполнять отводку от проходящей рядом магистрали. От того, насколько грамотно и правильно вы это сделаете, зависит надежность, качество и безопасность электроснабжения. Есть два пути:

• Установка воздухозаборника с кабелем или изолированным проводом.
• Прокладка подземного кабельного ввода.

Перед прокладкой вводной линии для частного дома очень важно продумать и спланировать ее так, чтобы она была устойчива к сильному ветру, а также не несла опасности поражения человека электрическим током в дождливую, снежную или мокрую погоду погода.

Воздухозаборник

Такой ввод по воздуху заключается в протягивании провода или кабеля от ближайшей опоры магистральной линии электропередачи до жилищной конструкции.

Сразу хочу предупредить, что подача воздуха будет рациональна, если расстояние от опоры до дома меньше 20 м. В случае, когда пролет больше 20 м, потребуется установка еще одной дополнительной опоры , которые могут находиться на территории вашего сайта. Эта мера необходима для того, чтобы уменьшить механическую нагрузку на провод. При очень большом пролете существует вероятность того, что провод может порваться под воздействием сильного ветра или под собственным весом.

Как правильно сделать воздухозаборник?

1. Необходимо просверлить отверстие в стене здания и вставить в него кусок металлической трубы или специальной пластиковой гофры (диаметр отверстия и трубы будет зависеть от сечения вводного провода).
2. На стене снаружи дома закрепляется кронштейн с установленным на нем изолятором.
3. Теперь необходимо натянуть стальной трос между двумя изоляторами (один на кронштейне, второй на траверсе опоры, из которой сделаны ответвления).
4. Вводной провод или столбовой кабель соединяется с линейными проводами. Затем его прокладывают по кабелю до дома, где протягивают через проделанное в здании отверстие. Через каждые 0,5-0,6 м провод желательно крепить к натянутому стальному тросу пластиковыми или металлическими хомутами.

Всё, вводной кабель зашёл в здание, где будет вводиться в распределительный щит. Как видите, ничего сложного, но здесь следует учитывать некоторые нюансы:

• Очень важно обеспечить достаточное натяжение стального троса.
• Провод должен крепиться к кабелю свободно, без натяжения.
• Расстояние от земли до провода должно быть не менее 3,5 м.
• Кабель и присоединенный к нему вводной провод по всей длине не должны касаться подсобных строений, деревьев и высоких кустов.
• Место входа провода непосредственно в дом должно быть опломбировано. После того, как он затянут в трубу, все оставшееся пространство нужно заполнить пенополиуретаном. Можно использовать и другой вариант – плотно утрамбовать его минеральной ватой из негорючего материала.

Оптимальным вариантом для ввода воздуха в дом является СИП (СИП). Во-первых, его изоляция выполнена из материалов, пригодных для эксплуатации в условиях солнечных лучей и осадков, а также выдерживающих значительные перепады температуры. Во-вторых, под изоляционным слоем, помимо алюминиевых жил, находится стальной трос. То есть при монтаже такого провода нет необходимости протягивать отдельный несущий трос.

Если для частного домостроения нужно однофазное напряжение (220 В), то нужен двухжильный провод. В случае, когда необходимо трехфазное напряжение (380 В), необходим четырехжильный провод. Минимальное сечение проводов СИП 16 мм ² .

Как осуществляется монтаж воздушного ввода электричества можно увидеть в этом видео:

Подземный ввод

Прокладка вводного кабеля в земле имеет ряд преимуществ перед воздушным способом:

1. Надежность повышена за счет того, что кабель не подвергается резким перепадам температуры, атмосферным осадкам, сильному ветру.
2. Стиль и архитектурное решение участка имеют завершенный вид, то есть не испорчены натянутым тросом с закрепленным проводом или дополнительной опорой. Как правило, именно по этой причине все элитные коттеджи и загородные дома имеют подземную связь.
3. Если это загородный дом, в котором люди живут только летом, а зимой домостроение пустует, есть вероятность, что хулиганы или вандалы вырежут и украдут подъезд. Это вряд ли произойдет в подземных установках.
4. В случае короткого замыкания и возникновения электрической дуги на подземном вводе вероятность нанесения ущерба имуществу и людям практически отсутствует. А при наличии воздухозаборника возникший пожар может распространиться на здания. Так что высокая пожаробезопасность при прокладке кабелей в земле является очень важным преимуществом, особенно для домов из дерева.

Но не все так идеально, почва тоже достаточно агрессивна. Химический состав почвы со временем может вызвать коррозионные процессы, которые приведут оболочку кабеля в негодность. При этом сама почва может провисать и вспучиваться, сдвигаться и промерзать. Грунтовые воды, грызуны и микроорганизмы, а также давление со стороны корней крупных деревьев также окажут свое влияние. Поэтому, если вы решили провести электричество в дом подземным способом, позаботьтесь о защите кабеля, проложите его в пластиковой или металлической трубе.

Ну и главный минус подземного ввода – земляные работы. Во-первых, они должны быть согласованы с кучей всевозможных организаций, у которых может быть что-то проложено на этой земле – водопроводные, газовые или канализационные трубы; теплотрасса; магистральные кабельные линии электропередач; линии телефонной связи. Во-вторых, для прокладки кабеля в земле потребуется копать траншею, а это дополнительные (и приличные) затраты. Самостоятельное выполнение займет много времени и сил. В случае, если вы будете нанимать кого-то для выполнения земляных работ, потратьте деньги в денежном выражении.

Для того, чтобы лучше понять объем работ, рекомендуем посмотреть следующее видео:

Так что перед тем, как сделать электропроводку в доме, сначала взвесьте все за и против, учтите достоинства и недостатки, выберите наиболее подходящий вариант выполнения ввода. А когда с внешним блоком питания покончено, можно смело приступать к установке внутреннего.

Расчет нагрузки

Монтаж электропроводки в частном доме своими руками требует предварительных головных работ, то есть умственной работы, а именно нужно рассчитать, какая нагрузка будет у вашей домашней электросети. Чтобы вам было легче, разделите всех потребителей электроэнергии на группы:

• Элементы освещения.
• Кухонная техника (холодильник, вытяжка, хлебопечка, электроплита и духовка, электрочайник и кофеварка, мультиварка и микроволновая печь и др.).
• Маломощные бытовые приборы и электроприборы (компьютер, телевизор, музыкальный центр и др.).
• Кондиционеры.
• Электрическое отопление.
• Сантехника (водонагреватель, фен и стиральная машина).
• Электроинструмент, применяемый в подсобных помещениях (перфоратор, электродрель, электрическая газонокосилка, насос и др.).

Суммируйте мощность всех устройств. Исправьте полученную цифру, умножив на 0,7 (это общепринятый коэффициент одновременности включения приборов). Обратите внимание, что мощность каждой группы не должна превышать 4,5 кВт. Исходя из рассчитанной нагрузки, определитесь с сечением и маркой проводов. Электропроводка в частном доме делается медными проводами. Для скрытой прокладки выбирают марки ВВГнг, ПУНП, ВВГ, для открытой прокладки – ПУГВП, ПУГНП. Электропроводка, выполненная в частном доме такими проводами, будет иметь достойный срок службы (около 10 лет), минимальные потери и безопасную эксплуатацию.

Распределительный щит

Нормативное место установки щита никак не нормируется. Единственное условие – он должен располагаться на расстоянии не менее 1 м от трубопроводов (имеются в виду любые трубы – газовые, водопроводные, канализационные).

В каком помещении лучше монтировать щит тоже нигде не указано. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, или располагать у входа в дом. В любом случае старайтесь соблюдать простые правила:

1. Это помещение не должно быть пожароопасным (например, котельная). Не храните газовые баллоны и легковоспламеняющиеся вещества вблизи распределительного щита.
2. Необходимо, чтобы помещение, в котором находится заслонка, было сухим, то есть нежелательно устанавливать ее рядом с ванной комнатой.
3. К приборной доске должен быть свободный доступ, не устраивать склад из помещения, где она находится.

Сама панель содержит:

• счетчик электроэнергии;
• вводной автомат, он отвечает за электроснабжение всего дома;
• несколько автоматов для подключения отходящих пантографов в соответствии с их разбивкой на группы;
Устройство защитного отключения (УЗО)
• , которое работает в паре с вводным автоматом.

Щиток можно установить в специально предназначенную для него нишу или просто повесить на поверхность стены.

Если дом огромный в несколько этажей с банями, саунами, гаражами, то одного щита мало. В таких случаях на каждом этаже монтируется одна вводная панель и дополнительные.

Планирование внутреннего источника питания

Провести электропроводку в частном доме можно двумя способами – открытым и скрытым. Кратко рассмотрим каждый из них в отдельности.

Открытая проводка

Открытый способ прокладки проводов еще называют наружным, и чаще всего применяется в деревянных домах.

Провода можно прокладывать:

• в специальных пластиковых ящиках;
• на фарфоровых изоляторах с помощью специального кабеля (так называемый стиль ретро).

На схеме должно быть указано, по какой трассе вы собираетесь прокладывать кабели, и отмечены места установки крепежных элементов (изоляторов).

Для открытой проводки применяют специальные наружные коммутационные устройства (розетки, выключатели).

Скрытая проводка

Если конструкция бетонная, с большим количеством технологических пустот, применяется скрытый способ прокладки проводов. Это сложнее, так как сначала нужно сделать в стенах специальные пазы, называемые канавками, в которые будет укладываться провод или кабель. А после этого уложенные проводники еще нужно будет закрепить алебастровым или гипсовым раствором.

Вам также понадобятся внутренние выключатели и розетки. Перед их установкой в ​​стенах делаются отверстия, в них с помощью раствора также закрепляются подрозетники, и только потом монтируются коммутационные аппараты.

Скрытая проводка своими руками делается несложно, единственное, что может вызвать трудности, отнять много сил и времени – это изготовление штроб и отверстий.

Правила и советы

Все, что касается электромонтажных работ, регулируется Сводом правил устройства электроустановок (ПУЭ). Тем, кто серьезно занимается монтажом электропроводки, полезно на досуге ознакомиться с этой книгой. Здесь мы приведем самые основные и важные моменты, которые необходимо учитывать перед тем, как делать электропроводку в доме своими руками:

1. Все распределительные коробки, розетки и выключатели должны быть легкодоступны (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую невозможно передвинуть).
2. Заземляющий проводник должен быть прикреплен к приборам болтами.
3. Выключатели монтируются на высоте 60-150 см от уровня пола, провода к ним подводятся сверху вниз.
4. Все соединения проводов должны выполняться в распределительных коробках. Соединительные узлы должны быть надежно изолированы; запрещается соединять медные жилы с алюминиевыми.
5. Розетки монтируются на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления должно быть не менее 50 см.
6. Провода электропроводки не должны касаться металлических строительных конструкций здания (особенно для скрытой проводки обязательно учитывать этот момент при прокладке проводов в пазах).
7. Количество розеток на помещение учитывается из расчета 1 коммутационный аппарат на 6 м ² район. Исключение составляет кухня, на ней можно смонтировать столько розеток, сколько необходимо для подключения всей бытовой техники.
8. Горизонтальная прокладка проводов производится не ближе 15 см к потолку и полу. Провода размещают вертикально на расстоянии 10 см от дверных и оконных проемов. Провода электрической сети нельзя подносить к газовым трубам ближе, чем на 40 см.

Надеемся, что весь этот разговор был не напрасным. Монтаж внешнего и внутреннего электроснабжения дома вы обязательно начнете с составления схемы. Подумайте всей семьей, где и какое оборудование вы хотите разместить, изложите все на бумаге, начертите все коммутационные устройства и маршруты проводки. Это значительно облегчит расчет количества необходимых материалов. Дальше останется только перенести вашу схему с бумаги на настоящие стены и заняться монтажными работами.

электрические – Какой отраслевой термин используется для электрических схем дома?

спросил 4 года, 1 месяц назад

Изменено 4 года, 1 месяц назад

Просмотрено 6к раз

Я занимаюсь электромонтажными работами у себя дома. В первую очередь замена старых розеток и светильников. В ходе этой работы я нахожу странные, но небезопасные пути проводки. Я хочу задокументировать эти пути, чтобы разработать план их улучшения. Я также хочу задокументировать свою работу, чтобы помочь следующему парню, который работает в моем доме.

Какой стиль диаграммы или название плана, который электрик будет использовать в жилом доме в США?

Я хочу знать, как это называется, чтобы потом сказать себе: “Мне нужно построить диаграмму $TERM”. Затем я могу приобрести нужные линейки, шаблоны и миллиметровую бумагу для создания этих диаграмм.

• электрика
• планирование

5

Правильный термин — «Электрический план». я использовал Smart Draw , когда я ремонтировал свой дом. Это отличный инструмент, и есть несколько шаблонов, которые вы можете выбрать, чтобы начать редактирование. Его довольно дешево использовать.

3

tl;dr “ Схема электрооборудования ” или “ Схема подключения ”

На электрической схеме или электрическая схема обычно показывает каждое соединение с использованием иногда загадочных отраслевых символов и без информации о маршрутизации. Они могут быть слишком подробными для ваших целей, и они не покажут, как кабели проходят через здание.

Пример:

Электросхема или схема электропроводки просто покажет, как кабели проходят через здание и каковы характеристики каждого кабеля (14/3, 10/2 и т. д.), возможно, вместе с примечания к устройствам (розетки, выключатели, инженерные приборы и т. д.), а также без указания каждого отдельного подключения. Это может быть то, что вы описываете.

Пример:

В коммерческом плане, называя их “исходными” или “красными чертами”, я никогда не видел эквивалента при выполнении resi. Как правило, дома связывают веревкой самым простым и быстрым способом, сохраняя при этом электрическую безопасность, стандарты кода и хорошее качество изготовления. С практической точки зрения это обычно означает самый прямой/кратчайший маршрут между устройствами в цепи, сохраняя при этом аккуратный внешний вид или проводку. Типичная домашняя проводка достаточно проста и понятна, поэтому не нужно ТОЧНО отмечать, как проложена эта конкретная трасса.

3

Я не электрик в США, и я не уверен, есть ли официальный тип чертежа для того, что вы описали, но я использую их по большей части

Это снимок экрана, возвращенный из поиска Google для “схема” https://www. google.ca/search?schematic

Существует набор стандартных чертежей для четкой идентификации всех элементов системы, которые являются универсальными, по крайней мере, в Северной Америке. Я видел немного другие версии символов на схемах из Китая.

Это пример одной https://www.drbijli.com/know-it/know-your-home-electrical-system/

это не лучшая схема, которую вы когда-либо видели, но она передает идею. Вам также не нужно будет изучать многие символы, потому что в основном вам нужны выключатели, фонари и розетки.

Домашняя проводка обычно не очень специфична, как отмечает @isherwood. Мой дом еще менее специфичен, так как местный код не требует ничего меньше 12ga, поэтому не было необходимости указывать какой-либо калибр. Даже линии 220 В в разные точки не указаны. Возможно, потому что я их сам нарисовал (долгая история). Я просто нарисовал много линий; после того, как он был подключен, электрик сказал мне, что он никогда не прокладывал столько проводов в доме.
