Оптимальный вариант щитка для однокомнатной квартиры
На главную » Делаем проект электроснабжения » Щиток в однокомнатной квартире – схема
Казалось бы, что может быть проще, но и тут нужно соблюдать определенные правила.
Рассмотрим несколько примеров:
Перед вами схема щитка, которая встречается в большинстве домов, построенных еще в Советское время. Гениальная простота – два автомата или две пробки, с распределенной пополам нагрузкой. Такой вид щитка чаще встречается в газифицированных домах.
Такой щиток обычно встречается в домах с электрическими плитами, вместо газовых. На лестничной клетке устанавливается общий пакетный выключатель, иногда рубильник, а все остальное внутри квартиры. Отдельный автомат для питания электроплиты, два других для остальных потребителей. Может применяться в разных вариациях: по половине квартиры на каждый автомат, или один автомат на освещение, а второй на розетки.

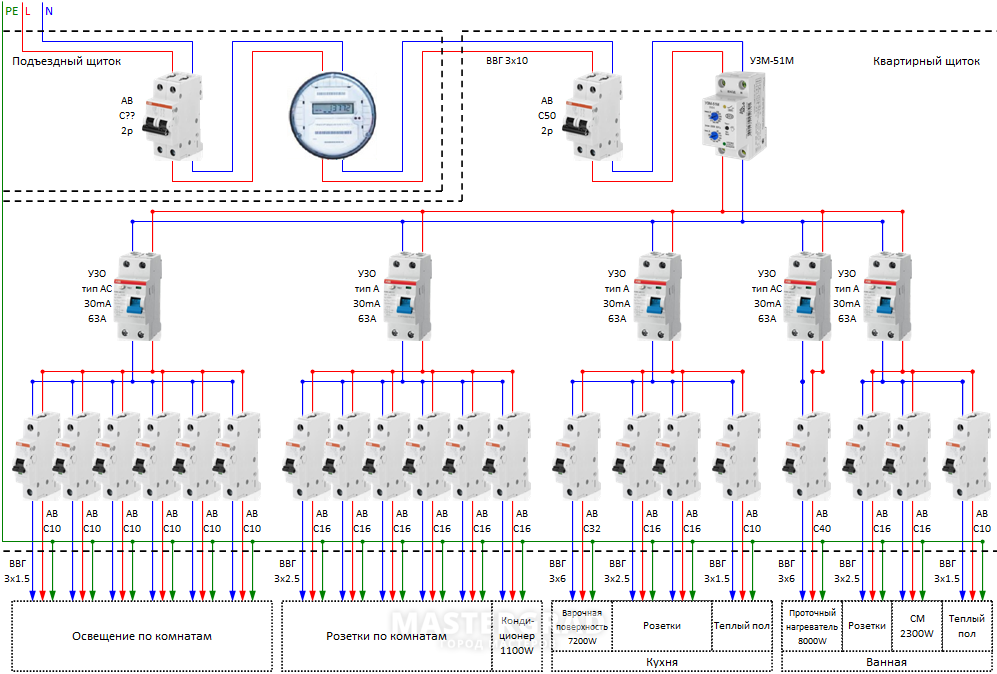

Современное видение схемы квартирного щитка для однокомнатной квартиры требует обязательного применения устройств защитного отключения (УЗО).
Современный квартирный щиток для однокомнатной квартиры
В настоящее время однокомнатные квартиры занимают не какие-нибудь старенькие бабушки и дедушки, как раньше. Сейчас молодежь в качестве первого собственного жилья имеет возможность приобрести именно однокомнатную квартиру. Поэтому однокомнатная квартира начинает вмещать много техники, для которой ранее спроектированные помещения были не предназначены.
Еще одно проявление современного мира – это квартиры-студии или однокомнатные квартиры со свободной планировкой. Вот тут уже полностью развязаны руки, как у дизайнеров с их технически перенасыщенными фантазиями, так и у строителей, которые готовы предложить однокомнатные квартиры площадью куда более 40 квадратных метров.
Это означает лишь одно – современный электрический щиток для однокомнатной квартиры должен быть максимально гибким и удобным, имея все средства безопасности, оговоренные стандартами.
Эта схема лишь один из вариантов того, как можно расширить функциональность электрощитка. Введена дополнительная группа, которую можно, например, использовать для освещения, и на санузел установлено УЗО. Для уменьшения места при сохранении уровня безопасности, можно использовать дифференциальные автоматические выключатели. Ведь часто приходится проводить переоснащение квартирного щитка на весьма скромных площадях. Правда, цена таких устройств выше, чем классических УЗО. Как видите, предлагаемая схема щитка уже не так проста, как раньше. Но удобства, которые она предлагает, будут еще не раз оценены в будущем.
Автор статьи – Тимофей Исков 10 марта 2010
На главную » Делаем проект электроснабжения » Щиток в однокомнатной квартире – схема
Типовая Схема Электроснабжения однокомнатной квартиры
Типовая Схема Электроснабжения однокомнатной квартиры – эконом класс
Рейтинг: 5 / 5
Пожалуйста, оцените Оценка 1Оценка 2Оценка 3Оценка 4Оценка 5 СодержаниеЭлектромонтаж под ключДанный проект электроснабжения предназначен для инженеров-проектировщиков строительно-монтажных и электромонтажных организаций, монтажников распределительных щитов и электриков, работающих на обьектах жилого и коммерческого секторов рынка.
Типовое решение, представленное в материале, может быть взято за основу для Вашего конкретного рабочего проекта, а электрические схемы и компоновки электрощита помогут электрикам квалифицировано и качественно осуществить монтаж оборудования.
Многообразие выбора электроустановочных изделий марки Legrand, способных гармонично сочетаться с любым интерьером, давно известно дизайнерам.
Для дизайнеров, предлагающих своим заказчикам не просто дизайн проект помещения, а также и реализацию проекта «под ключ» в сотрудничестве со строительными и монтажными бригадами, статья подскажет, как правильно подготовить смету с ориентацией на бюджет электрической части проекта.
Менеджерам электротехнических компаний, заинтересованным в более профессиональной работе со своими клиентами, статья послужит инструментом дополнительной аргументации.
Также данный материал призван помочь с подбором электротехнического оборудования:
– распределительных щитков, автоматических выключателей, УЗО, УЗИП.
контакторов, автоматов защиты двигателей, реле неприоритетных нагрузок и т.п.,
– источников бесперебойного питания,
– кабель-каналов, компонентов слаботочной сети, оборудования для организации рабочих мест.
– электроустановочных изделий различных серий.
Проект однокомнатной квартиры выполнен максимально приближенными к реальности — с учетом бюджета, применено актуальное оборудование и новые решения Legrand.
Проект включает в себя:
– планы помещений со всеми необходимыми обозначениями,
– трассировку силовых, розеточных. осветительных групп электроснабжения.
– распределение слаботочной сети.
– схемы распределительных щитов и их Зй-визуализацию.
– схемы подключения электрооборудования,
– спецификацию электрооборудования проекта.
Электропроект выполнен в соответствии с действующими нормативными и регламентирующими документами |ТР ТС. ГОСТ-Р. ПУЭ. СНиП и др.). Содержит справочные данные по соответствующей регламентирующей документации.
В проекте использовано защитное модульное оборудование серии RX3, устанавливаемое во встраиваемый щиток Practibox.
Квартирный щиток подключен к линии электропитания от этажного щита учета.
Электроустановочное оборудование серии Etika с белыми лицевыми панелями и рамками.
Электромонтаж под ключ
Jelektrik.By готов приступить к Вашему заказу и электрифицировать квартиру, комнату, участок, дом или необходимую постройку.
Беремся за любой объем вне зависимости от сложности, работаем по договору и на результат. Даем гарантию на выполненные работы и примененные материалы.
Планируем, собираем и монтируем быстро и с первого раза.
Документацию подготавливаем и согласовываем в корректном порядке.
У нас есть все необходимые допуски и соответствующие документы.
С нами электрика в Вашем частном доме будет работать долгие годы.
Чтобы заказать консультацию, проектирование, электромонтаж или любую другую техническую помощь, просто позвоните или напишите нам.
Консультация специалиста
Понравился материал? поделись им.
- Jelektrik.By
- Статьи
- Советы Электрика
Добавить комментарий
схемы электропроводки + как провести самому
Обязательной частью ремонтных работ в квартире является замена или установка электрокабеля, распределительных коробок, электрощитов. Правильно подобранная схема подключения защитит жилье от аварий и непредвиденных ситуаций.
Расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики.
Здесь вы научитесь составлять схему и распределять электрические точки в однокомнатных, двух- и трехкомнатных квартирах. Следуя нашим рекомендациям, вы сможете обеспечить себя безотказно функционирующей энергосетью.
Содержание статьи:
- Отличительные черты современной электропроводки
- Зачем нужна электросхема?
- Разделение электропроводки на группы (линии)
- Стационарные бытовые приборы
- Выделенная линия для кухни
- Одна или несколько групп освещения?
- Влажные помещения
- Обзор электросхем жилых помещений
- Вариант №1: студия или студия
- Вариант №2: 2-х, 3-х комнатная квартира
- Выводы и полезное видео по теме
Отличительные черты современной электропроводки
Современные бытовые технологии в конце 20 века совершили ощутимый прорыв. Помимо телевизоров, в домах появились компьютеры, системы безопасности и видеонаблюдения, мощная бытовая техника, беспроводная связь.
В связи с этим значительно усложнилась разводка электрических кабелей, хотя принципы устройства не изменились.
Сложности начинаются с самого первого этапа – проектирования. Чтобы правильно составить схему электропроводки в квартире, нужно заранее знать примерную мощность бытовых электроприборов, их расположение. При этом нужно продумать систему освещения во всех комнатах.
Если не учитывать прокладку компьютерного кабеля и установку роутера для домашней сети, то в дальнейшем вы получите провода, висящие на стене или протянутые по полу. В лучшем случае их можно спрятать в плинтус или зашить в ящики
Помимо большого количества новых устройств появилось еще одно отличие: наряду с электросетью всегда присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон .
Эти две системы (силовая и слаботочная) не могут быть разделены, так как все устройства питаются от сети 220 В.
Схема расположения слаботочной системы в квартире. Она включает в себя три сети: компьютерную, телефонную и телевизионную. Каждая сеть имеет свой кабель и оборудование.
Изменено количество одновременно работающих инструментов и кабелей. Если раньше было достаточно установить в зале одну люстру, то сейчас многие используют систему освещения, включающую, помимо люстры, точечные светильники и светильники.
К увеличению количества оборудования нужно добавить увеличение мощности – по этой причине старые кабели уже не подходят, а размеры электрораспределительного щита значительно выросли.
Зачем нужна электрическая схема?
Оказывается, устройство современной разводки электрики в квартире – это настоящее искусство, с которым может справиться только профессиональный электрик.
Если вы не хотите постоянно менять отделку стен, чтобы замаскировать то тут, то там кабели, рекомендуем сделать чертеж с обозначением всех значимых предметов, связанных с электричеством: розеток, выключателей, электрощитов, перед ремонтом квартиры или постройкой дома осветительные приборы.
Пример схемы, которую может зарисовать домовладелец. Обращается внимание на обозначение мест расположения всех электрических точек, начиная от электрощита и заканчивая розетками
Исходя из требований или пожеланий домовладельца, электрик составляет принципиальную схему электропроводки в квартире. Его задача — разделить тросы на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и, в конечном счете, сделать все, чтобы гарантировать безопасность и комфорт.
Что необходимо учитывать при составлении схемы, чертежа, плана работ необходимого для грамотного ?
Рассмотрим электрическую сеть в разрезе составных частей:
- Устройства автоматической защиты , установленные в электрощите. От их качества и правильной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
- Кабель-провод нужного сечения и с хорошей изоляцией.
- Розетки и выключатели с качественными контактами, надежными корпусами.
В частных домах обязательным элементом является вводной автомат и силовой кабель от него до щитка. С помощью регулируйте потребляемую мощность и при необходимости отключайте все электричество в доме.
Примерная схема электропроводки в частном доме. Основное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии
Электросчетчик обычно устанавливается на вводе, срезом после вводного автомата.
Разделение электропроводки на группы (линии)
Управлять и контролировать электросеть намного проще, если она разделена на несколько линий. В случае неисправности или аварийной ситуации вы можете отключить одну группу, при этом остальные будут функционировать в обычном режиме.
Возможность разделения на 4 группы:
Галерея изображений
Фото
Допустим, в городской квартире проложен отдельный силовой кабель для стиральной машины. Особенно это актуально для домов старой постройки со слабой электропроводкой, не выдерживающей сильной мощности.
На кухне обычно много техники, одновременное включение которой также требует прокладки силового кабеля подходящего сечения: плита, духовка, тостер, мультиварка, микроволновая печь, посудомоечная машина
Санузел один или две комнаты с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь соответствующую степень защиты
Поскольку в каждой комнате обычно имеется более одного светильника, рекомендуется устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, потолочные светильники) и детской комнаты (точечное освещение, ночник, настольная лампа)
1 группа – мощная бытовая техника
2 группа – кухонная линия
3 группа – ванная и туалет
4 группа – система освещения
Далее о каждой электрогруппе подробнее.
Стационарные бытовые приборы
Крупные бытовые приборы обычно располагаются в зоне кухни или ванной комнаты.
Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами розетки не допускаются; лучше использовать водонепроницаемые модели (+)
Для ремонта необходимо отдельное подключение кухонной зоны. При выходе из строя одного из устройств требуется замена. Чтобы не отключать электричество во всей квартире, достаточно отключить одно устройство защиты, отвечающее за стационарное оборудование.
К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт иногда затягивается на несколько часов. Отдельная группа питания поможет поддерживать комфортное пребывание на кухне и в других помещениях
Что мешает просто отключить сломанное устройство от сети, выдернув вилку из розетки? Дело в том, что при встроенном оборудовании точки подключения к электросети располагаются в труднодоступных местах.
Кроме того, неисправность может возникнуть не в самом устройстве, а в замаскированной в стене проводке.
В этом случае перемещать рычаг автоматического выключателя намного проще.
Выделенная линия для кухни
Кухонная линия традиционно самая загруженная. К сети постоянно подключено около 5-6 единиц, даже если они не задействованы. Это относится к холодильнику, духовке, плите, посудомоечной машине, вытяжке, микроволновой печи, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и т. д.
Схема электропроводки кухни, разделенная на 4 группы. В распределительном щитке установлены отдельные автоматы для мощной бытовой техники
В этом случае отдельный мощный электрический кабель просто даст возможность использовать сразу несколько устройств.
Если на общей проводке «повиснут» осветительные приборы или водонагреватель, то при включении очередного прибора сеть просто не выдержит и сработает автоматическое отключение.
Подробный разбор схем и вариантов расположения приведен в статье, которую мы рекомендуем прочитать.
Одна или несколько групп освещения?
Учитывая количество светильников в каждой комнате, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра, то все приборы можно объединить в одну линию.
Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочными и настенными светильниками – то только для нее следует организовать отдельную группу.
Схема подключения точечных или галогенных светильников 220 В для одной комнаты, например, для кухни, детской комнаты или прихожей
Если, кроме светильников, в сеть одной комнаты включены трансформаторы или блоки питания, то также рекомендуется подключить его к отдельному защитному устройству.
Влажные помещения
К электроприборам и кабелю в ванной комнате предъявляются повышенные требования, так как непосредственная близость воды представляет опасность. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже проводки необходимо учитывать ряд правил:
Фотогалерея
Фото
Распределительная коробка должна быть установлена вне ванной комнаты – в коридоре, холле или прихожей электробритвы) необходимо выделить отдельную розетку
Независимо от размера ванной комнаты выключатель всегда устанавливается снаружи.
Лучшее место возле входной двери.
Электрокабель рекомендуется прокладывать в верхней части стены, под самим потолком, располагая линии параллельно полу и используя изолирующий рукав
Правило 1. Установка распределительной коробки
Правило 2. Установка розеток для электроприборов
Правило 3. Место установки автоматического выключателя
Правило 4. Способ подключения вам придется пользоваться регулярно – розетками и выключателями. Предположим, что степень защиты розеток должна быть не ниже IP 44, а еще лучше приобрести специальные устройства с брызгозащитным кожухом.
Рекомендуется отказаться от светильников на 220 В в пользу аналогов на 12 В.
Для установки розеток в ванной комнате вполне подойдет трехжильный медный провод, но следует обратить внимание на сечение: для подключения обычных устройств оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Бытовой вариант – ВВГнг
Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в санузле, но и по всей квартире электропроводку придется заменить на трехпроводную.
С правилами выбора Для обустройства ванных комнат и туалетов предлагаем ознакомиться со статьей по этим вопросам.
Обзор схем электропроводки жилых помещений
Перейдем к конкретным схемам, которые можно применить в процессе планирования электропроводки в собственной комнате. При составлении чертежа важно учитывать расположение и мощность стационарного оборудования, условия использования электроприборов, удобное для пользования размещение розеток и выключателей.
Вариант №1: студия или студия
Отличительной чертой однокомнатного жилья является минимальное, по сравнению с другими вариантами, количество электроприборов, соответственно образуется меньшее количество подключаемых линий. Но это не значит, что для кухни или ванной не нужно планировать отдельные группы — лучше сохранить общие принципы.
Вариант схемы электропроводки для 1-комнатной квартиры с учетом того, что в каждой комнате планируется установка одного осветительного прибора
Рассмотрим, что обязательно нужно сделать при составлении схемы электропроводки в однокомнатной квартире:
- выбрать основные параметры электрической сети;
- рассчитать нагрузку, подобрать кабель и УЗО;
- выбрать схему подключения (1 или несколько групп).
Решив эти вопросы, составить схему станет намного проще.
Параметры электрической сети
Заранее решить, какие приборы будут установлены во всей квартире, сложно, однако необходимо хотя бы приблизительное их количество, чтобы правильно рассчитать общую мощность.
Важно определить их расположение, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.
При выборе мест для установки розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток 0,3-1,8 м, выключателей – 0,6-0,9 м. Ориентируемся на удобство использования
Также важно выбрать способ прокладки кабеля – открытый или закрытый. предполагает прокладку проводов поверх декоративных стен. При этом чаще всего проводку закрывают пластиковыми коробами, но в некоторых случаях оставляют на виду.
Прокладка проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и видимые провода являются частью декора
Преимущества открытой проводки:
- возможность установка после или во время ремонтных работ;
- быстрая установка;
- Вы можете подключить другую линию в любое время.
При монтаже скрытой проводки придется штробить стены, чтобы все провода были замаскированы под отделку. С подвесными конструкциями проще: шланги системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.
Скрытая проводка имеет несколько плюсов, но они более существенны:
- к параметрам и условиям монтажа предъявляются не столь жесткие требования;
- допуски на номинально допустимые токи увеличиваются;
- внутренняя целостность сохранена.
Традиционно в новых квартирах используют скрытую проводку, а открытый способ применяют только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).
Расчет электрической нагрузки
Для расчета суммарной нагрузки электроприборов необходимо знать номинальную мощность электроприемников, номинальный ток и напряжение сети. Формул расчета много, но лучше пользоваться готовыми таблицами.
Таблица потребляемой мощности наиболее распространенных бытовых электроприборов, которыми пользуются жители квартир.
Значения усредненные, поэтому для точного расчета необходимо знать характеристики устройств (+)
Мы рекомендуем вам связаться с инженером или использовать компьютерную программу для расчета точной нагрузки, потому что это зависит от результата.
При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (открытая или закрытая), так как закрытая проводка имеет меньшую теплопроводность, поэтому ток тоже меньше (+)
По правилам, если внутриквартирные сети разбиты на группы, то каждая отдельная линия должна быть оборудована автоматом на 25 А. Поэтому при разбивке на группы учитываем общий номинальный ток (не более 25 А).
Есть исключения: например, для сетей освещения достаточно устройства защиты на 16 А, но при условии, что в группу входит не более 20 розеток и светильников одновременно.
Какая схема подключения лучше?
Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп.
Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) нужна отдельная линия с устройством защиты.
Такие схемы могут существовать в квартирах старого жилого сектора, которые не ремонтировались много лет, или в загородном доме, где нет мощного электрооборудования. Получается, что даже для установки электрики в однокомнатной квартире необходимо разделение на группы.
Примерная схема подключения электрических точек в группы. Для кухни предусмотрено целых три группы, обслуживающие электрическую плиту, мелкую бытовую технику и осветительную сеть
Данная схема применима практически к любому типу жилья, но точек подключения соответственно и линий будет больше, в 2-х и 3-х комнатных квартирах.
Вариант №2: 2-х, 3-х комнатная квартира
Принципиально электропроводка не зависит от количества комнат, но есть ряд особенностей, которые необходимо учитывать:
- розетка лучше разделены на несколько групп – по количеству комнат;
- систему освещения также необходимо разделить на помещения;
- для кухни следует выделить не менее трех линий – для осветительных приборов, мощной техники и мелкой бытовой техники;
- если санузел раздельный, то лучше использовать разделение на 2 группы.
Учитывая, что для элитного жилья характерна большая площадь квартир, в схемы электропроводки включается охранное оборудование.
Примерная схема установки средств защиты для квартиры с двумя комнатами. Предполагается, что помимо розеток и групп освещения в квартире есть система видеонаблюдения и охранная сигнализация
Если проектированием и монтажом занимаются специалисты, то у вас должна быть схема в конце работы – на случай ремонта или непредвиденной ситуации.
Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки многокомнатных квартир лучше использовать несколько чертежей, так как в одном трудно обозначить все группы, в том числе слаботочные
По разработанной схеме прокладки линий электропередач и установки электроточек , можно смело производить установку. Желательно во время работы избегать изменений запланированной проводки. Однако при наличии в них необходимости корректировку схемы необходимо производить с учетом вышеизложенных правил.
Составление необходимо указать вводное электрооборудование и параметры кабеля из группы ввода.
Выводы и полезное видео по теме
Схему электропроводки можно составить в виде чертежа, выполненного от руки, либо с помощью компьютерной программы. Пример электропроводки по квартире в трехмерном компьютерном изображении:
Профессиональные советы практиков:
Тонкости различных видов подключения розеток и выключателей:
Провести электросеть в квартире, защитив все приборы и правильно распределив нагрузку, то можно при одном условии – если вы квалифицированный электрик.
Работать с распределительным щитом без специального разрешения нельзя. Следовательно, поменять розетку или подключить вытяжку можно самостоятельно, а более серьезные работы лучше поручить специалистам.
Хотите поделиться личным опытом составления схемы модернизации или ремонта ЛЭП в квартире? Есть вопросы или ценные предложения? Пожалуйста, пишите комментарии в блоке ниже.
Электропроводка в квартире своими руками
Если вы покупаете квартиру в старом доме или в новостройке, там уже будет проведено электричество и подключены розетки с выключателями. И до покупки недвижимости вы никак не можете повлиять на их расположение. Но как только вы стали домовладельцем, вы имеете право переделать проводку в квартире своими руками совсем по-другому. Конечно, это долгий, сложный и финансово затратный процесс. Пытаясь как-то сэкономить, многие задаются вопросом – а можно ли сделать всю электрическую часть в новом жилье самостоятельно? В реальности, если не лень, хорошо учился в школе, дружишь с физикой и электротехникой. Так что актуальна сегодня наша тема – электропроводка в квартире своими руками. Вам поможет пошаговая инструкция от составления схемы до монтажа проводов.
Содержание
- Начало всех работ – схема
- Составление схемы
- Необходимые материалы
- Щит распределительный
- Какие есть щиты?
- Чем оснащен щит?
- Нагрузка в квартиру
- Монтаж электропроводки
- Подготовительный этап
- Открытая проводка
- Скрытая проводка
- Завершающий этап
Начало всех работ – схема
Этот раздел я хотел бы начать с аналогии.
Что является основой для хорошего, надежного дома? Фундамент, конечно. Итак, своеобразным фундаментом надежного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие люди совершенно напрасно этим пренебрегают и на это есть веские причины:
- Во-первых, монтаж электропроводки в квартире будет для вас намного проще, когда на схеме показан практически окончательный результат. Согласитесь, довольно редко на первом этапе ремонта люди могут представить, что будет в итоге. А с электрической схемой это возможно, ведь на ней будут отображаться все коммутационные аппараты, элементы освещения и стационарные бытовые приборы.
- Во-вторых, схема электропроводки в квартире поможет вам составить четкий план выполнения работ – с чего начать проводку, в каком направлении двигаться, что оставить на завершающий этап.
- В-третьих, имея готовую схему расположения электроэлементов в квартире, вы легко сможете определить количество материалов – розетки, выключатели, распределительные коробки, подрозетники, провода, кабели.
- И самое главное, когда монтажные и ремонтные работы уже завершены, у вас будет схема электропроводки в квартире. Не выбрасывайте его ни при каких обстоятельствах. Если вам нужно просверлить где-то в стене отверстие для картины или фоторамки, вы вытащите схему и посмотрите, как проходит путь проводов, чтобы не наткнуться и не повредить токопроводящую жилу. Также многие иногда клеят распределительные коробки обоями, чтобы не портить внешний вид помещения. На самом деле этого делать нельзя, но если он уже запаян, всегда можно посмотреть на схеме, где находится коробка. Если вам нужно немного поработать, отрежьте кусок обоев, получите доступ к коробке, а затем снова приклейте ее.
Надеемся, мы доступно и доступно объяснили вам, что все в мире электрики всегда должно начинаться со схемы. Теперь немного подробнее о том, как правильно его составить и что на нем должно отображаться.
Составление схемы
Прежде чем составлять схему, необходимо собраться всей семьей и хорошо продумать, где в вашей квартире будут располагаться основные потребители электрической энергии:
- кондиционеры;
- электрические плиты и духовки;
- Шайба;
- холодильник и морозильник;
- посудомоечная машина, микроволновая печь;
- вытяжная принудительная вентиляция;
- котлы системы отопления или водонагреватели.
Также немаловажную роль играет расстановка мебели, особенно крупногабаритной. Чтобы потом не получилось так – ремонт закончен, мебель расставлена, а розетка за шкафом, который уже много лет обосновался на этом месте. И тогда придется прибегнуть к помощи носителей, только раньше хоть под ковры можно было провода прятать, а сейчас это не модно, все паркет и ламинат. Поэтому уделите этому вопросу особое внимание.
план квартиры (нажмите для увеличения)
Затем возьмите бумагу (желательно в коробке), карандаш (желательно несколько разноцветных), линейку. Начертите в двух экземплярах на бумаге план своей квартиры с дверными и оконными проемами, для удобства возьмите технический паспорт и перенесите чертеж оттуда. Присвойте каждой комнате порядковый номер, например, если у вас есть схема электропроводки в однокомнатной квартире, пусть она будет выглядеть так:
- Коридор (прихожая, холл).
- Ванная комната.
- Кухня.
- Холл (гостиная).
Если комнат больше, соответственно можно продолжить дальнейшую нумерацию – спальня, детская, спортзал, также нужно учитывать кладовую, лоджию (если вы собираетесь разводить освещение и там ) и т. д.
Теперь схематично изобразите стационарную бытовую технику и мебель (в виде квадратов и прямоугольников) на одном чертеже. Бытовая техника может быть отмечена красным цветом, а мебель серым. На втором чертеже отметьте места установки коммутационных аппаратов. То есть там, где на первом чертеже у вас указаны бытовые приборы, на втором в этих местах будут розетки.
Таким же образом на первом чертеже (где техника и мебель) желтым цветом нарисуйте крестики в местах установки светильников, бра, торшеров, люстр. Здесь вам будет удобно видеть – где кровать, там значит и прикроватная лампа; где стоит диван или кресла, значит бра, под которыми можно читать и т.д. Потом все эти лампочки перевести в электрическую цепь. При этом продумайте и отметьте места установки выключателей.
Представьте в уме, в какую сторону будут открываться ваши межкомнатные двери, чтобы потом за ними не оказались выключатели.
Определитесь сразу, возможно в каком-то месте вам нужно установить блок розеток (чаще всего это делается на рабочей панели кухни), будет ли у вас групповое освещение или многорожковая люстра в основной комнате, тогда вам понадобится двухкнопочный переключатель.
Отметьте на схеме место, где будет располагаться вводной распределительный щит на квартиру.
Примеры того, как правильно составить схему вроде бы имеются, надеемся, что у вас не возникнет с этим сложностей. Теперь разберемся с количеством материалов.
Необходимые материалы
Рассчитать необходимое количество выключателей и розеток по составленным схемам. Не забывайте, что для каждого из этих коммутационных устройств вам понадобится подрозетник, если вы планируете прокладывать в квартире скрытую электропроводку. Также посчитайте, сколько соединительных коробок вам нужно.
Для расчета количества проводов лучше всего коммутационные аппараты и распределительные коробки, намеченные на схеме, перенести на реальные стены. Затем разметьте стены, то есть в прямом смысле этого слова, проведите между ними дорожки проводов, измерьте все рулеткой и посчитайте общее количество. Учтите, что проводка в квартире выполняется строго по вертикали и горизонтали, косых поворотов быть не должно.
Хочу дать один совет. Если электропроводка делается полностью с нуля в трехкомнатной квартире площадью около 60-70 м 2 , то провод лучше покупать целым заводским бухтом, в котором 100 м. В магазинах , это считается оптом и на него будет скидка 10%, а если вы купите 98 м, то это не опт, скидки не будет, но вы возьмете на 2 м больше и сильно сэкономите.
По опыту профессиональных электриков, для электромонтажа квартиры из трех комнат приобретите 100 м трехжильного провода сечением 1,5 мм 2 (это будет прокладка проводки освещения в квартире) и 100 м трехжильного провода сечением 2,5 мм 2 для питания розеток.
Мощные электроприборы, такие как водонагреватель или варочная панель, обычно запитываются отдельной линией от вводного распределительного щита через отдельный автомат. Для них лучше проложить трехжильный провод сечением 4-6 мм 2 .
Еще один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах стыков и соединений коммутационных аппаратов. Принято оставлять запас провода для розеток, выключателей, светильников не менее 20 см. Если вы планируете в будущем опустить потолки, то увеличьте запас провода для светильников до 50 см. Также оставьте запас провода около 50 см для сборки распределительного щита.
Щит распределительный
Электропроводка своими руками в любой квартире начинается от распределительного щита. Какой он? Это своего рода короб, в котором монтируется электросчетчик и вся защитная автоматика.
Какие щиты есть?
Эта коробка изготовлена из металла или пластика. Каждый вариант имеет свои преимущества.
Пластиковый щит более практичен, так как мало весит, к тому же выглядит привлекательно и эстетично. Металлический ящик прочный и надежный.
По способу крепления щиты бывают наружного и внутреннего исполнения. Наружный щит (его еще называют накладной) навешивается на стену с помощью саморезов или дюбель-гвоздей. Это значительно облегчает монтажные работы, но в то же время такой тип щита занимает свободное место в помещении. Внутренний или встроенный люк требует установки специальной ниши в стене, но при этом не занимает свободного места в помещении.
Чем оснащен щит?
Что еще нужно для установки распределительного щита, кроме самой коробки:
- Вводный автомат, защищает всю квартирную сеть, отключая при необходимости, к нему подходит питающий кабель для квартиры.
- DIN-рейка представляет собой специальную металлическую пластину, на которую крепится вся автоматика.
- Счетчик электроэнергии, после выполнения всех монтажных работ необходимо будет пригласить представителя энергосбытовой компании для опломбировки счетчика.
- Шины PE и N, на которые будут подсоединены все нулевые и заземляющие проводники.
- Автоматические выключатели, защитят определенную группу токоприемников от короткого замыкания путем срабатывания при перегрузке по току. Также с помощью автоматов можно будет принудительно отключить ту или иную линию от общей сети при необходимости.
- Устройства защитного отключения (УЗО), не монтируются самостоятельно, а подключаются после автоматических выключателей. УЗО выполняет защитную функцию, если корпус какого-либо электрооборудования находится под напряжением. В такой ситуации УЗО защищает человека от возможного поражения электрическим током. Можно использовать комбинированный вариант, в состав которого входят автомат и УЗО – дифференциальные автоматы.
- Соединительные провода или распределительные гребенки.
Для определения количества машин необходимо рассчитать и распределить нагрузку по квартире.
Нагрузка в квартире
Современная электрика в квартире включает в себя огромное количество различных потребителей электроэнергии.
Согласитесь, наши дома буквально напичканы бытовой техникой. Нормами и правилами рекомендуется перед прокладкой проводки в квартире отделить осветительную сеть и линию розеток от разных автоматов. Но с учетом текущей нагрузки на квартирную сеть, посадить все бытовые приборы на одну линию невозможно. Целесообразно все равномерно распределить на несколько цепей с питанием от отдельных автоматов.
Это разделение имеет большое практическое значение. Представьте, что в квартире повреждена электропроводка. Своими руками, не вызывая электрика, вы решили разобраться, найти причину и устранить ее. Если каждая линия имеет свою защиту, можно легко найти причину аварийной ситуации (определить по отключенному положению автомата). И пока вы будете устранять поломку на этой линии, все остальные потребители не останутся обесточенными, то есть холодильник будет продолжать охлаждать, а стиральная машина будет стирать.
Рекомендуется выбирать машины следующей мощности:
- на осветительную нагрузку – 10 А;
- для розеток – 16 А;
- для подключения бытовых приборов до 4,5 кВт – 20 А;
- для входа в квартиру – 50 А.
Как разделить общую нагрузку квартир на группы?
Во-первых, все мощные потребители электроэнергии целесообразно снабжать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная и электрическая духовка, кондиционеры).
Во-вторых, хорошо бы розетки каждой комнаты сделать отдельными группами (детская, взрослая спальня, холл, кабинет). Если это не получится, то в любом случае кухонные розетки должны быть запитаны через отдельную линию и автомат, ведь именно на кухне находится самая мощная бытовая техника (пекарня, микроволновая печь, кофеварка, эл. чайник, кухонный комбайн, блендер и др.)
Электроснабжение санузла должно осуществляться отдельной группой, так как оно относится к опасному с точки зрения электробезопасности помещению (так называемая «мокрая» группа).
Освещение квартиры выделяется в отдельную группу, но будет гораздо удобнее, если освещение каждой комнаты будет разделено на группы.
Количество необходимых автоматов и УЗО будет зависеть от того, как вы сгруппируете всю нагрузку своей квартиры.
Монтаж электропроводки
Осталось определиться, какой тип электропроводки выбрать для своей квартиры. Сегодня есть два пути:
- Открыть. Это когда все жилы будут проходить по стеновым поверхностям, их закрепляют в пластиковых кабель-каналах (или коробах). Такая прокладка требует гораздо меньших материальных затрат и физических усилий, но есть один существенный недостаток – внешний вид помещения не совсем эстетичен. Исключение составляет прокладка специального кабеля через фарфоровые изоляторы, когда дизайн квартиры выполнен в стиле ретро, сейчас это очень модно и набирает популярность.
- Скрыто. При этом способе провода укладываются в специальные пазы на стеновых поверхностях (в канавки). Для шлифовки нужны специальные приспособления, процесс трудоемкий, отнимает много сил и времени. Но все направляющие будут скрыты.
Подготовительный этап
По вашему проекту разметьте дорожки для проводов на стенах. Чтобы все получилось идеально ровно, сделайте это с помощью лазерного уровня или натянутого шнура. В дашборде есть счетчик, а после него машины по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже должны разойтись по всем остальным комнатам и комнатам. На входе в каждую комнату должна быть установлена своя распределительная коробка.
Разметить на стенах места расположения розеток, выключателей, распределительных коробок.
При открытом способе укладки есть один нюанс – стены должны быть идеально ровными, чтобы пластиковые ящики легли на поверхность стены без перекосов. В случае укладки на фарфоровые изоляторы в этом нет необходимости, незначительная кривизна стен будет не так заметна.
Для скрытого варианта необходимо сделать канавки по отмеченным линиям с помощью штробореза или болгарки.
Можно использовать перфоратор, но тогда штробы не получатся такими идеально ровными. Ударная дрель подойдет для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – резец (коронка) по бетону. Если такого инструмента у вас нет, купить его будет очень дорого, попробуйте взять его в аренду.
Открытая проводка
- Разрежьте пластиковые коробки по отмеченным линиям. Для этого используйте строительный нож или ножовку.
- Прикрепите ящики к поверхностям стен. Не рекомендуем использовать клей или двусторонний скотч, такая фиксация продержится недолго. Закрепить ящики лучше всего дюбелями и шурупами.
- Поместите проводники в коробки и закройте крышки. Концы проводов оставлены ведущими к распределительным коробкам и коммутационным аппаратам.
Скрытая проводка
- Очистить подготовленные канавки от пыли; это можно сделать обычным веником или пылесосом.
- Прокладывайте провода в канавках, предварительно их рекомендуется размещать в гофрированных трубах из негорючих материалов.
