Схема эмулятора лямбда зонда своими руками

Читайте о том, как самостоятельно изготовить механическую и электронную обманку для лямбда зонда. Также в статье описаны последствия, которые могут возникнуть после перепрошивки блока управления.

Лямбда зонд (также называется кислородным контроллером, датчиком O2, ДК) является неотъемлемой частью выхлопной системы автотранспортных средств, отвечающих экологическим стандартам EURO-4 и выше. Это миниатюрное устройство (обычно устанавливается 2 лямбда зонда и более) контролирует содержание O2 в выхлопных смесях автотранспортного средства, благодаря чему значительно снижается выброс ядовитых отходов в атмосферу.

В случае некорректной работы ДК или если произошло отключение лямбда зонда, функционирование силового агрегата может быть нарушено, из-за чего мотор перейдет в аварийный режим (на панели загорится Check Engine). Чтобы такого не случилось, систему автомобиля можно перехитрить, установив обманку.

Механическая обманка лямбда зонда («ввертыш»)

«Ввертыш» – это втулка, изготовленная из бронзы или теплоустойчивой стали. Внутренняя часть такой «проставки» и ее полости заполняются керамической крошкой со специальным каталитическим покрытием. Благодаря этому отработанные газы дожигаются быстрее, что, в свою очередь, приводит к разным показателям импульсов 1 и 2 ДК.

Важно! Любая обманка устанавливается только на исправный лямбда зонд.

Самодельная обманка лямбда зонда, схема которой представлена ниже, проста в изготовлении. Для этого вам потребуется подготовить:

• заготовку;
• отвертку;
• набор ключей.

Делается обманка на обрабатывающем токарном станке. Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Полученная деталь совместима с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка обманки лямбда зонда производится следующим образом:

• Поднимите авто на эстакаду.
• Отключите минусовую клемму на АКБ.
• Выкрутите первый (верхний) зонд (если их два, то снимите тот, который расположен между катализатором и выпускным коллектором).
• Вкрутите лямбда зонд в «проставку».
• Установите «усовершенствованный» датчик на место.
• Подключите клемму к аккумулятору.

Полезно! Обычно механическая обманка второго лямбда зонда не выполняется, так как этот ДК защищен катализатором и контролирует только его состояние. Самым чутким является именно первый датчик, который установлен ближе всего к коллектору.

После этого системная ошибка «Check Engine» должна исчезнуть. Если этот способ не сработал, можно воспользоваться более дорогостоящей обманкой.

Электронная обманка

Еще один способ устранения проблем с ДК – это электронная обманка лямбда зонда, схема которой представлена чуть ниже. Так как датчик кислорода передает сигнал контроллеру, то схема-обманка, подключенная к проводке от датчика к разъему, позволит «загрубить» систему. Благодаря этому, в ситуации, если лямбда зонд будет неисправен, силовой агрегат будет продолжать работать корректно.

Полезно! Места установки такой обманки могут отличаться в зависимости от модели АТС. Например, она может быть монтирована в центральный тоннель между сиденьями, в торпеде или моторном отсеке.

Схема-обманка – это однокристальный микропроцессор, который анализирует процессы в катализаторе, получает данные от первого ДК, обрабатывает их, преобразует до показателей второго датчика и выдает на процессор автомобиля соответствующий сигнал.

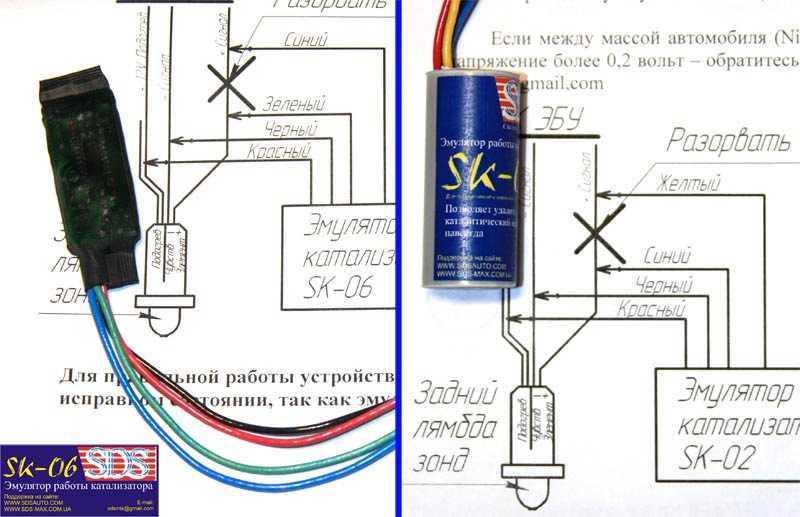

Чтобы установить обманку этого типа, вам потребуется схема подключения лямбда зонда, которая выглядит следующим образом.

Как видите, бывает разная распиновка лямбда зонда (4 провода, три и два). Цвета проводов могут также отличаться, чаще всего встречаются изделия с 4 пинами (2 черных, белый и синий).

Для изготовления обманного устройства, вам потребуется:

• паяльник с мелким жалом и припой;
• канифоль;
• неполярный конденсатор емкостью 1 мкФ Y5V, +/- 20%;
• резистор (сопротивление) на 1 мОм, С1-4 имп, 0,25 Вт;
• нож и изоляционная лента.

Полезно! Перед установкой, схему лучше всего поместить в пластиковый корпус и залить ее «эпоксидкой».

Дальше электронная обманка на лямбда зонд своими руками монтируется следующим образом:

• Отключите минусовую клемму АКБ.
• «Препарируйте» провод, который идет от самого ДК к разъему.
• Разрежьте синий провод и подсоедините его обратно через резистор.
• Впаяйте неполярный конденсатор меду белым и синим проводами.
• Заизолируйте соединения.

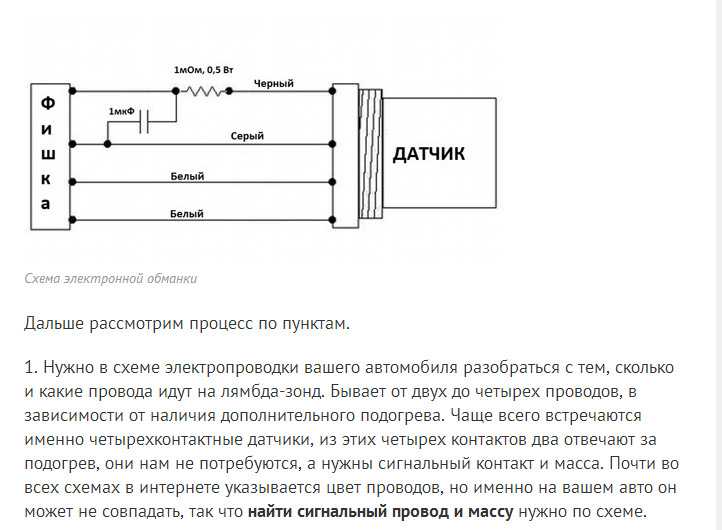

Ниже представлена схема обманки лямбда зонда своими руками для распиновки на 4 провода.

На заключительном этапе, должно получиться следующее.

Такие манипуляции не стоит выполнять, если у вас нет должного опыта. Сегодня в магазинах представлены готовые схемы-обманки, которые без труда сможет установить даже начинающий водитель.

Перепрошивка контроллера

Некоторые особо искушенные автовладельцы решаются на перепрошивку блока управления, благодаря чему блокируется обработка сигналов второго кислородного датчика. Однако необходимо учитывать, что любые изменения алгоритма работы системы могут привести к необратимым последствиям, так как вернуть заводские настройки будет практически невозможно и затратно. Поэтому выполнять такие манипуляции самостоятельно не рекомендуется. То же самое касается и готовых прошивок, которые продаются в интернете.

Полезно! При перепрошивке лямбда зонды удаляются.

Если вы все-таки хотите произвести перепрошивку системы, то обратитесь к грамотному специалисту, который сможет отключить получение данных ДК с помощью специализированного оборудования.

Также стоит учитывать, что практически любое вмешательство в работу систем, может привести к не самым приятным последствиям.

Какие последствия бывают после установки обманок

Нужно понимать, что любая обманка устанавливается на страх и риск автовладельца. Если монтаж был произведен неправильно, то вы можете столкнуться со следующими проблемами:

• Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может произойти нарушение работы мотора.
• Если схема неправильно спаяна, это может привести к повреждению электропроводки.
• В процессе установки обманки вы можете повредить датчики кислорода, после чего даже не узнаете об их неисправности (так как у вас уже будет установлена обманка).
• После таких вмешательств (не только при перепрошивке) может произойти сбой в бортовом компьютере.

Любая неточность приведет к плачевным последствиям, поэтому лучше установить более безопасный готовый эмулятор. В отличие от обманки, он не «обманывает» блок управления, а лишь обеспечивает его корректную работу, преобразуя сигнал ДК. Внутри эмулятора также установлен микропроцессор (как и в самодельной электронной обманке), который способен оценивать выхлопные газы и анализировать ситуацию.

В заключении

Многие автовладельцы устанавливают на свои машины самодельные обманки, чтобы сэкономить на покупке новых кислородных датчиков. Однако в такой погоне за выгодой, вы вполне можете столкнуться с большими денежными затратами, если кустарное устройство повлияет на работу «жизненно-важных» систем. Поэтому устанавливать обманки рекомендуется, только если вы смыслите в работах такого плана.

Эмулятор лямбда зонда ГБО. Подключение и работа.

Главная > Ремонт ГБО > Вопрос – Ответ

Что такое эмулятор лямбда зонда, как составляющая системы контроля смесеобразования для ГБО 1, 2 и 3 поколения.

Любая газовая топливная система управляется электронным блоком, который принимает сигнал от одного узла и подает на другой. Так, при переходе с одного вида топлива на другой, лямбда-зонд в доли секунды подает сигнал о состоянии поступающей смеси с выпускного коллектора в выхлопную трубу, до катализатора (если он есть).

Сам по себе эмулятор не регулирует топливную смесь, но подает сигналы об ее составе. Правильно подключенный узел позволит вовремя подкорректировать состав смеси.

Любой эмулятор – это имитатор чего-нибудь, в случае с ГБО происходит подмена сигнала от датчика на блок ЭБУ, во избежания появления ошибки двигателя по катализатору. Эмулятор лямбда-зонда призван «обмануть» электронный компьютер при работе двигателя на газу. Нюанс в том, что лямбда-зонд бензина реагирует на кислородную составляющую выхлопного газа и подает информацию на ЭБУ: бедная смесь – 0,2 В, богатая смесь – 0.9 В. Тогда управляющий блок обедняет/обогащает смесь на впрыске путем регулирования времени открытия форсунок. При работе на газу цепочка передачи информации от зонда к компьютеру разрывается, и включается сигнал об аварийной работе двигателя. Эмулятор лямбда-зонда для ГБО потребуется для полной имитации его правильной работы, а главное незаметного и без проблемного переключения двигателя между газом и бензином.

Схема подключения эмулятора лямбда-зонд ГБО

Главная задача автовладельца – правильно эмулятор подключить. Каждый комплект представлен блоком эмулятора, четырьмя соединительными проводами и инструкцией для подключения. Ниже представлена подробная схема подключения эмулятора, которая подходит для большинства производителей, главное узнать с инструкции за что и какой провод отвечает.

ВАЖНО!!! В ГБО 4 поколения эмулятор встроен в электронный управляющий блок. В 90% случаях провод подключения – фиолетовый или белый (или два).

Одни из самых популярных (но не единственные!) Stag (Польша) и Tamona (Латвия), линейка которых представлена в нашем каталоге.

Видео. Как установить эмулятор лямбда-зонд

Пошаговая видео инструкция по правильному подключению и настройки эмулятора лямбда зонда, на примере автомобиля с установленным ГБО 2 поколения. Автор рассказывает детально куда и какой по цвету провод нужно подсоединять для корректной работы данного девайса. Приятного просмотра!

Смотреть видео: Эмулятор лямбда зонда ГБО. Подключение и работа.

Узнать ежедневную экономию на газу

На основе ваших интересов, рекомендуем ознакомится:
☛ Как слить конденсат с баллона ГБО?
☛ Установка ГБО ЗАЗ Ланос 1. 5 2016 года
☛ Какие признаки неисправности газовых форсунок?
☛ Большой расход газа 4 поколение ГБО
☛ Переводим автомобиль на газ: плюсы и минусы ГБО
☛ Как подключить газовый редуктор к системе охлаждения?
☛ ГБО на VW Jetta 2.0 MPI 2015 года
☛ Переводим авто на сжиженный газ (пропан-бутан)
☛ Как слить газ с баллона автомобиля?

☛ Выгодно ли ставить ГБО?
☛ Чем подключиться к гбо Stella ElpiGaz?
☛ Как поменять фильтра ГБО 4 поколения своими руками
☛ Таблица жиклеров ГБО для форсунок Hana
☛ Установка ГБО на Ford Focus 1.6 16V 2009 года
☛ Подогрев газовых форсунок
☛ Как проверить электромагнитный клапан ГБО?
☛ Машина крутит схватывает но не заводится по утрам
☛ Установка гбо на KIA Optima 2.4 GDI
☛ ГБО на Nissan Teana 3.5 2008 года
☛ ГБО на Jeep Cherokee 2.4 MultiAir
☛ Таблица жиклеров (дюз) для форсунок Barracuda
☛ Пропала тяга и мощность двигателя на газу. Причины.
☛ Регулировка (Калибровка) форсунки Valtek
☛ Установка ГБО на Mercedes-Benz C180
☛ 8 способов уменьшить расход газа на автомобилях с ГБО

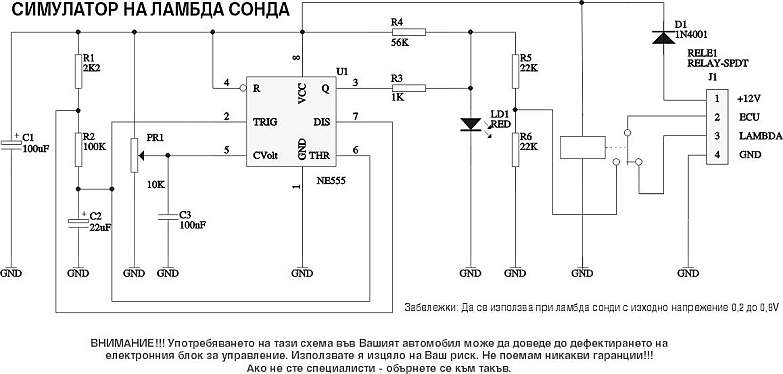

Электрическая схема эмулятора лямбда-зонда.
