СХЕМА УНИВЕРСАЛЬНОГО БЛОКА ПИТАНИЯ

Всем привет, прошло не так долго времени как я собрал свой первый радио конструктор или как известный в народе Master KIT, первое впечатление было очень позитивное после сборки этого действительно интересного и полезного конструктора. И вот недавно увидел в Интернете ещё одну интересную схему, тем более был радио конструктор по очень привлекательный цене, решил купить и собрать блок питания на микросхемы lm324.

Схема универсального БП

Схема универсального БП регулируемого

Это однополярный блок питания с "грубой" и "плавной" регулировками выходного напряжения, регулировкой ограничения по току и индикацией режима работы. В качестве регулирующего элемента используется полевой транзистор IRLZ44N.

детали и описание бп

Технические характеристики

  • Входное напряжение: 7-32 В переменного тока
  • Регулируемый ток нагрузки: 0-3 А
  • Нестабильность выходного напряжения: не более 1%
  • Выходное напряжение: 0-30 В

Описание работы

Схема стабилизации напряжения собрана на U1.3 и U1.4. На U1.4 собран дифференциальный каскад, усиливающий напряжение делителя обратной связи, образованного резисторами R14 и R15. Усиленный сигнал поступает на компаратор U1.3, сравнивающий выходное напряжение с образцовым, сформированным стабилизатором U2 и потенциометром RV2. Полученная разница напряжений поступает на транзистор Q2, управляющий регулирующим элементом Q1. Ограничение тока осуществляется  компаратором U1.1, который сравнивает падение напряжения на шунте R16 с опорным, сформированным потенциометром RV1. При превышении заданного порога, U1.1 изменяет опорное напряжение для компаратора U1.3, что приводит к пропорциональному изменению выходного напряжения. На операционном усилителе U1.2 собран узел индикации режима работы устройства. При понижении напряжения на выходе U1.1 ниже напряжения сформированного делителем R2 и R3, светится светодиод D1, сигнализирующий о переходе схемы в режим стабилизации тока. В случае работы устройства от питающего напряжения ниже 23В, стабилитрон D3 необходимо заменить перемычкой. Так же, возможно питать слаботочную часть схемы от отдельного источника, подав напряжение 9-35 В непосредственно на вход стабилизатора U3 и удалив стабилитрон D3.

Сборка устройства

Детали для УНИВЕРСАЛЬНОГО БЛОКА ПИТАНИЯ

Плата для сборки СХЕМЫ УНИВЕРСАЛЬНОГО БЛОКА ПИТАНИЯ

плата от БП

После распаковки посылки меня сразу насторожило то, что отсутствует стабилитрон и некоторые резисторы - такое впечатление что этот комплект собирали кое как. Ничего, пусть будет, я думал что на этом все сюрпризы закончились, но как я ошибался: во время пайки дорожи улетали, паяльная маска была везде, должен был проходить наждачной бумагой зачищая контакты после чего их заново залуживал, пайка продолжалась несмотря ни на что, припаял основные резисторы это 1К и 10К, ну а дальше пошел на поиски недостающих резисторов. Нашел и запаял, после чего взялся за транзисторы - здесь было все нормально.

Источник питания из радиолюбительского набора - пайка

Источник питания из радиолюбительского набора - детали

Блок питания из набора с регулируемым напряжением

Что было интересно - это инструкция или схема по которой нужно собирать радио конструктор, первое что бросается в глаза это то, какой здесь разброс номиналов резисторов. Сама печатная плата разведена неграмотно, переменные резисторы на плате прикасаются друг к другу, при выключении схемы из сети идет скачок до 30 вольт и медленно падает. Чтоб это исправить припаял конденсатор к 8 и 11 ноге микросхемы - этот глюк проявляется при малых загрузках.

Сборка УНИВЕРСАЛЬНОГО БЛОКА ПИТАНИЯ

Плата и регуляторы УНИВЕРСАЛЬНОГО БЛОКА ПИТАНИЯ

 УНИВЕРСАЛЬНЫЙ БЛОК ПИТАНИЯ

Вообще схема по параметрам реально неплохая, поэтому развел свою печатною плату. Может кто-то захочет повторить конструкцию. Печатная плата и список деталей в архиве. Благодарю за внимание, с вами был

Kalyan-super-bos.

   Форум по БП

   Обсудить статью СХЕМА УНИВЕРСАЛЬНОГО БЛОКА ПИТАНИЯ


Один из примеров ремонта блока питания. Ремонт блока питания своими руками. Как отремонтировать блок питания своими руками
Должен сказать сразу, исходную поломку я исправил, но в результате ничего не вышло.
Но кому интересно почитать о нюансах и методах ремонта, то думаю они найдут для себя что-то интересное и полезное.

Ситуация. На объекте было два больших кондиционера, после близкого попадания молнии оба вышли из строя. Одну плату кто-то смог отремонтировать, вторую после неудачного ремонта принесли мне.
В случае удачного ремонта я в таком случае обычно выставляю двукратный ценник за свою работу, так как ремонтировать после кого-то гораздо сложнее и я сегодня покажу почему.
Исходно плата выглядела подобным образом. Не удивляйтесь, что на плате нет входного фильтрующего конденсатора, он подключается на проводах, для этого на плате установлен разъем. В кондиционерах такое бывает довольно часто.

Но больше меня расстроил вид снизу. Любой ремонт начинается не с попытки включения, а с внешнего осмотра. Никогда не пытайтесь включить блок питания не осмотрев его предварительно, это важно!

На плате видны следы пайки, вид несколько жутковатый. Именно по этому я не люблю ремонтировать устройства после вмешательства другого мастера, так как непонятно что стояло изначально и что вообще делалось. Но попробуем разобраться.

1. Видно что был заменен ШИМ контроллер и оптопара. Кстати, здесь применен ШИМ контроллер, которому не нужна добавочная обмотка на трансформаторе, это очень удобно, я сам такие использую, но когда снимал видео на эту тему, то забыл про них.
Также видно что пытались менять стабилитрон (слева), и выпаяли второй стабилитрон (справа).
2. Следы пайки весьма удручают. Я понимаю когда плата имеет такой вид после демонтажа компонента, но после монтажа такое недопустимо.

3. Также видно, что перепаивали диодный мост, а рядом демонтировали резистор, номинал неизвестен.
4. Здесь также следы пайки. Но удивило то, что выпаивали входной двухобмоточный дроссель, зачем - загадка. ТАкой дроссель без проблем прозванивается в плате.

Как я говорил, самое главное - предварительный осмотр, часто он позволяет узнать причину поломки и методы ее решения еще до включения паяльника или тестера. Скажем так, примерно 70-80% случаев можно увидеть глазами, без приборов. Ну по крайней мере в блоках питания 🙂
Около трансформатора видны следы разряда и соответственно металлизации платы вызванной вследствие этого.

Выпаиваем трансформатор и видим, что была дуга между двумя контактами. Так как в процессе горения дуги происходит распыление металла контактов, то плата покрыта тонким слоем металлизации.

Визуальный осмотр показал, что у трансформатора отгорели провода к средним контактам. Высвобождаем остатки при помощи ножа, затем залуживаем их. После этого берем пару кусочков проволоки и припаиваем контакты.

Часто после таких поломок бывает межвитковое КЗ. Подключаю трансформатор к измерителю индуктивности и вижу что индуктивность первичной обмотки около 1.3мГн. Примерно похоже на реальное. Для примера на втором фото я закоротил вторичную обмотку, видно что индуктивность значительно снизилась.

Но не спешите паять трансформатор на место. Как я уже говорил, в процессе горения дуги происходит испарение металла с контактов, в данном случае с провода обмотки. Этот металл оседает на текстолите и скорее всего будет проводить ток, в лучшем случае Бп просто бахнет, в худшем станет небезопасным.
Кстати, у кондиционеров иногда блок питания не имеет гальванической развязки с сетью, потому в данном случае проблема может быть только в том, что придется ремонтировать Бп еще раз.

В любом случае тщательно вычищаем плату, а заодно очищаем отверстия для установки компонентов.

Первое включение всегда делаем через лампу накаливания. Светодиодные, КЛЛ и т.п. применять нельзя.
Мощность лампы обычно выбирают исходя из мощности блока питания. Для маломощных блоков (10-40 Ватт) достаточно лампы 15-25 Ватт, для БП мощностью 40-100 Ватт применяют лампу 40 Ватт и т.д.
У меня при первом запуске с лампой 15 Ватт она начала моргать в такт со срабатыванием реле на плате, после замены лампы на 25 Ватт все стало нормально, видимо у платы велико собственное потребление.
Да, нагрузку при такой проверке не подключают, блок питания проверяется на холостом ходу.

В процессе выяснилось, что происходит сильный нагрев стабилизатора 5 Вольт. В итоге я его выпаял из платы и к сожалению повредил в процессе и потом заменил на обычную 7805.

Обычно я эту проверку провожу до ремонта БП, но в данном случае я поступил неправильно, сначала отремонтировав блок питания, а только потом начав проверять остальное. Выпаяв микросхему стабилизатора я подал в точку его выхода напряжение 5 Вольт. Выяснилось что плата потребляет 200мА, собственно потому стабилизатор и перегревался отключая при этом выход.
Диагноз - выход из строя микроконтроллера, так как у него был самый большой нагрев, а судя по тому, что был применен стабилизатор 78L05, который имеет максимальный ток в 100мА, и при этом его ставят с запасом а на фото мы видим что плата потребляет в 2 раза больше, то в данном случае вывод однозначен.
Вместо положенных 50-70мА потребление в 3-4 раза больше.

Дальше я просто решил хоть немного довести свою работу до конца, хотя по большому счету особого смысла это не имело, так как микроконтроллера у меня все равно не было.
Но я просто решил показать как следует поступать если все таки все остальное цело, ведь блок питания то отремонтирован.

Выше я писал, что на плате не хватало одного стабилитрона, он стоял в цепи стабилизации напряжения. Какое напряжение я узнал сразу, эта цепь питала реле, на которых было указано - 12 Вольт.
Я поставил стабилитрон 9.1 Вольта, но выяснилось что это много и напряжение было 16 Вольт вместо 12. Ничего страшного в этом нет, но лучше заменить на другой. Я потом поставил стабилитрон 6.2 Вольта, и напряжение все пришло в норму.

Затем я выпаял панельки, в которые были вставлены ШИМ контроллер и оптрон, так как панели в высоковольтных цепях не приветствуются.
Процедура проста, выпаиваем панельки (или старые микросхемы), очищаем отверстия, тщательно промываем плату, устанавливаем новые компоненты, промываем плату еще раз.

Снизу я также немного навел порядок. Обычно после ремонта, особенно если это кондиционер, увлажнитель (или осушитель) воздуха, стиральная машинка, я покрываю плату защитным лаком, так как у таких устройств возможно попадание влаги. Использую лак - Пластик-70, у него есть преимущество, его можно смыть ацетоном. Если хотите сделать "на века", используйте лак - Уретан.

На этом собственно все. Сегодня я дал немного теории, а заодно показал что можно отремонтировать блок питания, но в итоге не отремонтировать устройство, жаль 🙁

Ну и конечно видео, на этот раз о применении лампочки при ремонте и диагностике поломок блоков питания.
Кратко:
1. Если лампе непрерывно светит, то скорее всего замыкание во входных цепях, например диодный мост, входные конденсаторы, силовой транзистор.
2. Если светит в пол накала, то скорее всего пробит один из диодов диодного моста.
3. Если моргает с частотой 0.5-2Гц, то похоже не проблемы во вторичной цепи иШИМ контроллер перезапускается. ТАкже иногда подобное бывает при проблемах в цепи питания ШИМ контроллера.

Принципиальная схема кондиционера

Как и любое другое техническое устройство, кондиционер имеет принципиальную схему, на которой указаны все его составляющие, а также коммуникации - то есть соединения между ними.

Условно кондиционер можно разделить на две функциональные части:

  • холодильный контур
  • электрическая часть

Основную функцию - охлаждение, осуществляет холодильный контур, а вот всеми его компонентами управляет электрическая схема (электронная).

В данной статье мы рассмотрим схемы неинверторных кондиционеров.



Схема холодильного контура

Ниже размещена схема холодильного контура кондиционера.

Схема взята не из учебника, а из сервисной документации производителя, поэтому и обозначения приведены на английском языке.

Схема неинверторного single кондиционера

Compressor - компрессор, "сердце кондиционера". Компрессор сжимает хладагент и прокачивает его по контуру.

Heat exchanger - теплообменник,

  • outdoor unit - внешнего блока, то есть конденсатор, охлаждает сжатый фреон ниже температуры конденсации
  • indoor unit - внутреннего блока - испаритель, в нём рабочее вещество испаряется, опуская температуру

Expansion valve - расширительный вентиль

По-другому ТРВ - терморегулирующий вентиль. Обеспечивает подачу необходимого количества хладагента.

В простых кондиционерах его роль выполняет капиллярная трубка, без всякой регулировки, в инверторных системах - электронный расширительный вентиль.

2-Way valve - двухходовой вентиль, то есть обычная задвижка, с двумя положениями - открыто и закрыто

3-Way valve - трёхходовой клапан, в кондиционере это сервисный порт, к которому подключается шланг манометрического манометра для измерения давления или заправки.

4-Way valve - четырёхходовой клапан, обеспечивает реверс хладагента для работы кондиционера в режиме обогрева

Strainer - фильтр, на данной схеме это фильтр-осушитель, так как установлен перед ТРВ (и после, так как система может работать в режиме реверса и хладагент меняет направление движения).

Его задача не допустить попадание влаги в тонкий канал ТРВ - так как влага его закупорит, не давая пройти хладагенту.

Muffler - глушитель

Стрелками указано направление движения фреона по контуру:

  • сплошной стрелкой - в режиме охлаждения
  • пунктирной стрелкой - в режиме нагрева

Также в более сложных и совершенных кондиционерах устанавливают:

  • датчики давления
  • отделители жидкого хладагента
  • линии перепуска
  • системы инжекции (впрыска) в компрессор
  • маслоотделители



Схема мульти сплит системы

Мульти сплит система - это кондиционер имеющий один внешний блок и несколько внутренних

Схема неинверторного мульти сплит кондиционера



В этом случае добавляются ещё несколько внутренних блоков, а также:

Distributor - распределитель, который расщепляет поток хладагента и направляет его в несколько внутренних блоков.

В схеме также присутствуют элементы, которые используются не только в мульти системах:

Receiver tank - ресивер.

Ресивер имеет несколько предназначений - защита от гидроудара компрессора, слив фреона при ремонте и т.д.

В данном случае это линейный ресивер, который не допускает попадание газообразного фреона в ТРВ



Электрическая схема кондиционера

 Схема электрических соединений внешнего блока сплит системы:

Электрическая схема внешнего блока неинверторного кондиционера

 Terminal - клеммная колодка для подключения межблочного кабеля для соединения с внутренним блоком.

N - электрическая нейтраль

2 - подача питания на компрессор с платы управления внутреннего блока

3 - подача питания на двигатель вентилятора для работы на 1-ой скорости

4 - подача питания на двигатель вентилятора для работы на 2-ой скорости

5 - подача питания на привод четырёхходового клапана для переключения в режим обогрева

Компрессор

C - common - общий вывод обмоток компрессора

R - running - рабочая обмотка компрессора

S - starting - фазосдвигающая обмотка двигателя компрессора, стартовая

Internal overload protector - внутренняя защита от перегрузки

Compressor Capacitior - электрический конденсатор, в данном случае рабочий (бывают ещё и пусковые, в настоящее время в кондиционерах не используются)

Fan motor - двигатель, мотор вентилятора

Thermal protector - защита от перегрева, обычно ставится непосредственно на обмотки двигателя и при превышении температуры разрывает цепь.

Fan motor Capacitior - рабочий конденсатор двигателя вентилятора

SV - solenoid valve - электромагнитный клапан, приводящий в действие механизм четырёхходового клапана.



Схема внутреннего блока кондиционера:

Электрическая схема внутреннего блока неинверторного кондиционера

 Клеммная колодка

На клеммной колодке кроме межблочных соединений находятся и зажимы для подключения питания (питание может подводиться и наоборот - к внешнему блоку)

L, N - электрическая линия и нейтраль однофазного питания

Filter Board - плата фильтра, уменьшает уровень помех в сети питания

Control Board - плата управления - управляет всеми устройствами, получает данные со всех датчиков, выполняет терморегуляцию, выводит информацию для пользователя на дисплей, выполняет самодиагностику.

Main relay - главное реле - силовое реле, подающее напряжение на компрессор.

Display board - модуль индикации, может представлять из себя линейку светодиодов, которые показывают наличие питания, выбранный режим, код ошибки или дисплей, на котором выводится ещё и температура.

Thermistor - термистор, терморезистор, датчик температуры

Room temp. - датчик температуры воздуха в комнате

Pipe temp. - датчик температуры трубки теплообменника, испарителя

Датчики температуры ещё могут находиться в:

    • пульте управления - для поддержания температуры в точке нахождения пульта (например ,режим "I Feel").
    • на входе, выходе и в средней точки испарителя

Step motor - шаговый двигатель,

Применяется для открывания жалюзийной решётки, шторки, закрывающей вентилятор

За один шаг его вал отклоняется на небольшой угол, таким образом получается очень точно контролировать положение вала.

Drain pump motor - дренажный насос, встроенный только у кассетных кондиционеров

Float switch - поплавковый датчик уровня конденсата, только для кассетных кондиционеров





Где взять схему моего кондиционера?

Схемы кондиционера могут отличаться для каждой конкретной модели - где-то могут быть детали, которых нет в приведённых схемах (например датчики или защитные приборы), или наоборот, некоторых деталей не будет.

Для каждой модели кондиционера производитель выпускает сервисную документацию (Service Manual) для ремонтников, обслуживающего и инженерного персонала. В ней находятся не только схемы, но и коды ошибок, способы устранения поломок.

Итак, для нахождения схемы кондиционера необходимо:

  • выписать точную модель оборудования
  • найти сервис мануал в разделе "Техническая документация"
  • можно воспользоваться поиском по сайту или в интернете
  • получить информацию у производителя, дистрибьютора

Но даже если вы не нашли информацию по необходимому оборудованию, можно воспользоваться другой из этой серии, либо вообще от другого производителя, так как схемные решения очень схожи.

Также можно создать тему на профессиональном форуме, коллеги обязательно помогут Вам!

Плата защиты для модернизации аккумуляторов шуруповерта Battery Charger Protection Board
Небольшой фотоотчет о замене ячеек аккумулятора в шуруповерте.
Расскажу, плюсы и минусы, а также про ошибки, которые совершать не надо

Приветствую!
Давно собирался сделать небольшой отзыв о замене «сдохших» Ni-Cd ячеек в аккумуляторе шуруповерта на литиевые.
Моя старая аккумуляторная дрель-шуруповерт Интерскол успешно трудилась до настоящего момента на протяжении многих лет, помогая в многочисленных ремонтах и по хозяйству. Но постепенно аккумуляторы устали. А конкретно – исчерпался ресурс обоих комплектных аккумуляторов. Некоторые ячейки покрылись солью, за что и были дисквалифицированных из состава батареи. Переделку я осуществлял примерно полгода назад, АКБ заказывал по одной из ссылок с Mysku, с распродажи (обычные элементы недорогие 18650, лучше заказывать элементы с током около 25-30А, ссылки есть в комментариях ниже). Заказывал комплектом 4 шт., так как родные АКБ на 14.4В. И было два варианта: делать 4S или 3S. Первый чреват выходом из строя элементов шуруповерта, а второй – низким напряжением, и как вследствие большим током на контактах двигателя (и перегревом). Далее, была приобретена плата защиты ячеек BMS (ссылка), одна из самых простых на чипе 8254A.

Так вот. Плату 5А я крайне не рекомендую. Подходит она для конверсии р/у моделек и прочих игрушек с никеля или щелочных батареек на литиевые, а 5А вполне хватает для коллекторных моторов. А вот для шуруповерта я ее зря купил.
В следствие низкого рабочего тока маленькой платы срабатывает защита превышения тока от шуруповерта при превышении нагрузки. То есть при застревании сверла либо при срабатывании муфты. Практически сразу же после начала работы аккумулятор отключается — срабатывала отсечка.

Итак, наконец-то появилось время доработать свой «косяк», по замене старой маленькой платы защиты на предварительно заказанную новую плату защиты 3S Li-ion Lithium Battery Charger Protection Board 10.8V/11.1V/12.6V 30A Overcharge/Over-discharge/Overcurrent/Short-circuit Protection. Периодически мониторю акции в разных магазинах типа jd, tomtop, gearbest. В томтопе еще как то коврики были по акции бесплатно за регистрацию. С этого все и началось))

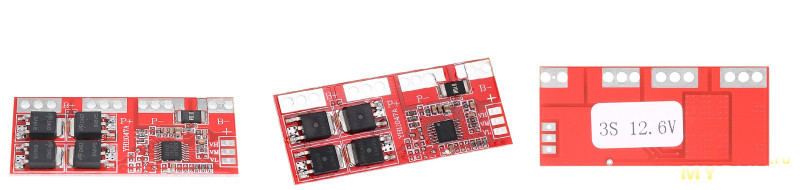

Отвлекся, Ну так вот про плату. На сайте представлены такие фото платы защиты

А вот внешний вид и описание платы

Плата имеет следующие параметры:
— Защитой обеспечиваются три ячейки литиевый элементов по 3,7 (3S)
— Рабочий ток платы до 10А без радиаторов, 15А — с установленным на транзисторы радиатором.
— Пиковый ток до 30А.
— Защита от перезаряда 4.25±0.025V
— Защита от глубокого разряда 2.50±0.08V
— Защита от короткого замыкания или от тока более 30А.
— Рабочая температура 40-85°C
— Односторонний дизайн платы позволяет установить ее на радиатор охлаждения.
— Размеры платы 50 х 22 х 4 мм

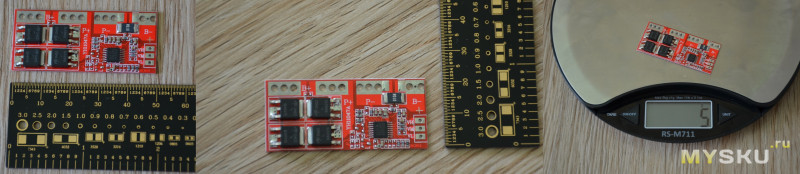

Помимо очевидных сторон (защита), наличие платы BMS в аккумуляторе позволяет не выводить наружу балансировочный разъем (для того же IMAX B6).

Теперь про упаковку и посылку. Пришло все в пупырке и в антистатическом запаянном пакете.

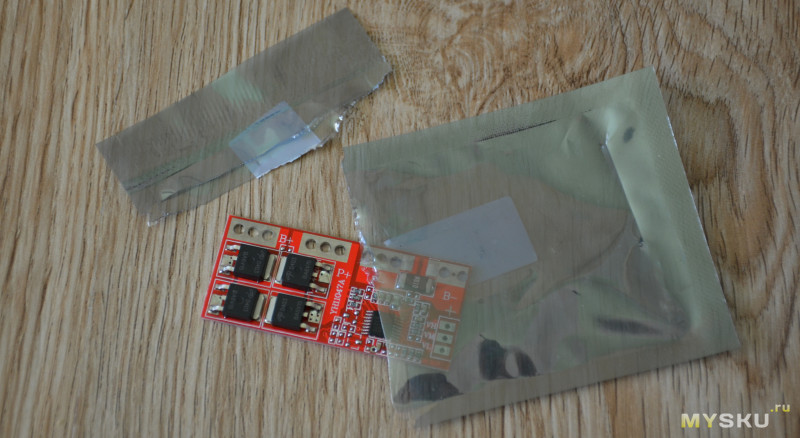

«Стриптиз». Достаем плату из антистатической упаковки

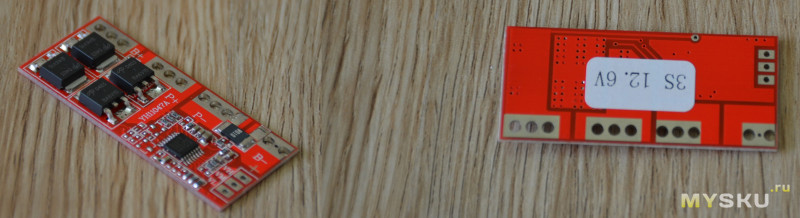

Внешний вид. С обратной стороны ничего нет, можно приклеить ее к радиатору

Размеры платы относительно небольшие. Чуть шире, чем один элемент 18650. Отлично поместится в корпусе старой батареи

Контрольные замеры)) Обратите внимание, отсутствуют отверстия крепления под винт

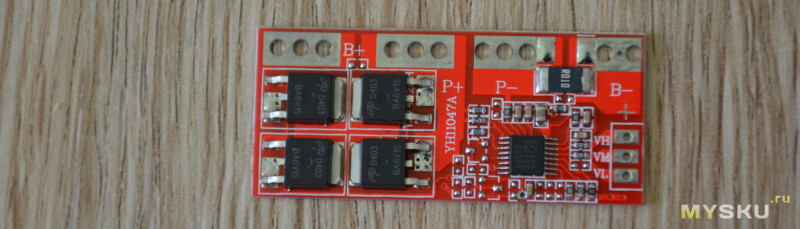

Присутствуют компоненты: чип 8254AA, мосфеты D403, шунт.

Мосфеты D403
Микросхема 8254AA
Схема подключения ячеек к плате

И электрическая схема самой платы (вариант для 4S. Для 3S принципиальных отличий нет)

Дополнительная информация - еще одна схема на основе 8254А

Схема видимо для плат BMS 3S, которые изначально ставятся в сборки аккумуляторных батарей. Клемма CH + от зарядки.
Схема изначально была в обзоре, оставлю для сравнения


Начинаем разбирать батарею. По хорошему требуется доработать обе батареи. Оставлю вторую как контрольный образец.

Слева кадмиевая батарея, отслужившая свое, справа — первая попытка замены (с BMS 5A).

Крупный планом сборка с платой защиты на 5А (старая)

Новая плата на 30А так и просится в шуруповерт. Итак, пора приступить к переборке.

Операция простая — отпаять старую (B+, B-, балансировочные B1/B2, и выходы P+, P-). И припаять в том же порядке уже на новую, скрепить сборку (термоклей и синяя изолента).

Силовые провода припаиваю толстым медным проводом. К аккумуляторным элементам либо очень быстро паять (чтобы не нагревалось), либо приваривать лепестки и паяться к лепесткам (предпочтительный вариант).

Балансировочные выводы B1, B2 расположены очень близко, и размеры контактных площадок маленькие, что намекает на малый балансировочный ток.

Аналогично аккуратно припаиваются силовые выходы, которые идут на клеммы батареи шуруповерта.

Собранный пакет из батарей и платы защиты можно упаковать обратно в корпус.

Небольшой тест срабатывания отсечки шуруповерта.


На видео хорошо видно, что защита не срабатывает при фиксации патрона. То есть имитируем нагрузку, вызываем срабатывание муфты. Старая плата сразу же уходила в защиту. Новая — держится молодцом!

В качестве итога скажу, что старая плата защиты на 5А оказалась непригодна для шуруповерта, у меня частенько срабатывала отсечка. После установки платы защиты 3S на 30А работа с шуруповертом стала гораздо приятнее. По ощущениям сборки 3S хватает раза в три дольше, чем аналогичного «родного» аккумулятора, с учетом остаточной емкости (например, вместо 15-20 минут работы Ni-Cd получается 45-60 минут от лития неспешной размеренной работы). А соответственно уже не надо то и дело ставить аккумуляторы на зарядку.

Если что – защита отключается после подачи внешнего питающего напряжения на плату (то есть необходимо установить на зарядку), потребовалось увеличить рабочий ток.

Теперь потребуется доработать блок питания (можно подсмотреть у ув. Kirich способы доработки штатных сзу).
В этом обзоре я останавливаться на зарядке не буду. Комплектуха заказана, еще не вся пришла. По мере переделки БП — опубликую еще обзор, по питанию этой модернизированной батареи. Общий смысл — меняются внутренности в БП, клеммы остаются, батарея заряжается штатно, в своих гнездах. Ниже приведу ссылки на подобные переделки.

И вместо вывода: Со старой платой защиты на 5А частенько срабатывала защита на моем шуруповерте. Мне потребовалось увеличить рабочий ток. С этой целью и была приобретена плата защиты 3S на 30А, батарея перепаяна, потестирована. А старая плата на 5А перекочует в игрушки.

Старая плата была на 5А типа такой

Полезные ресурсы:
Блок питания на 12В (3S)
Еще переделка шуруповерта с переделкой зарядного
Питание от балансира
Обзор переделки от Waldemarik

Переделываем плату 4s В 3s

В комментариях есть информация о переделке подобной же платы 4s
4s переделывается в 3s разрезанием одной дорожки и напаиванием одной перемычки

Спасибо t0xy за подробную информацию

«Заряжаем правильно» от Kirich

Если плата ушла в защиту — то защита отключается после подачи внешнего питающего напряжения на плату (то есть необходимо установить на зарядку),

Оффтоп: Что такое отсечка можно посмотреть тут, в творчестве Саши Поддубного

Схема переделки блока питания для ПК POWER MAN IW-P350 в блок питания для трансивера 13,8V 22А.

Переделка блока питания для ПК POWER MAN IW-P350 в блок питания для трансивера 13,8V 22А

Предыстория этой статьи: в Интернете нашлось много хвалебных откликов о переделке компьютерного БП POWER MAN IW-P350 в блок питания трансивера 13,8В 20А, после чего UA4NFK приобрел данный блок питания (на корпусе написано Power Man model NO: IW-P430J2-0 (Рис.1), но на плате IW-P350W (Рис.2), что наводит на мысли об изъятии "лишних" денег у российских покупателей). А вот с рекомендациями по переделке получился облом, в лучшем случае предлагали переделать за деньги. Пришлось разобраться и помочь.

Рис.1 - На корпусе написано Power Man model NO: IW-P430J2-0...

Рис. 2. ...но на плате IW-P350W

Найденная в интернете схема IW-P300A2-0 R1.2 DATA SHEET VER. 27.02.2004 от pv2222 (at) mail.ru процентов на 90 совпадала с реальным блоком питания, документация на процессор SQ6105 (на данной плате установлен полный аналог - IW1688) тоже нашлась, так что можно было начинать. После анализа схемы и документации на процессор, для получения тока 22-24А при напряжении 13,8V, было принято решение использовать 5 - вольтовый выпрямитель (как имеющий самую мощную обмотку трансформатора) с заменой двухполупериодной схемы выпрямителя на мостовую. Два недостающих диода в мост были взяты из освободившихся, от выпрямителей +3 и +12V. Дополнительно потребовался конденсатор 2200 мкФ на 16В и восемь резисторов RR1 - RR8.

Исходная принципиальная схема (щелкните сышью для увеличения)

Вот так все выглядит после переделки.

Доработанная принципиальная схема блока питания трансивера (щелкните сышью для увеличения)

Рис.3

Рис.4

Рис.5

Рис.6

Модификация принципиальной схемы
Перед тем как взяться за переделку хочу предупредить, что в процессе переделки можно легко попасть под опасное для жизни напряжение, а так же сжечь блок питания. Вы должны иметь соответствующую квалификацию.

1. Разбираем корпус БП, отключаем вентилятор, отпаиваем провод от платы идущий к розетке на корпусе 220В, убираем переключатель 110/220В и отпаиваем идущие от него провода (что бы случайно не переключить и не сжечь БП). Снимаем плату из корпуса.

2. Подпаиваем вилку со шнуром к площадкам на плате 220В. Плата должна быть полностью освобождена от металлического корпуса и лежать на диэлектрической поверхности. Находим на плате резистор R66, идущий от вывода 1 МС SG6105 (на данной плате установлен полный аналог - IW1688) и на второй его вывод подпаиваем резистор 330 Ом на корпус (RR1 на Рис 6). Этим мы имитируем постоянно нажатую кнопку включения компютера. Выключать и включать БП будем сетевым выключателем на корпусе БП. Подключаем нагрузку в виде лампочки 12В 0,5-2А в выходу БП +12В (черный - земля, желтые провода +12В), включаем БП в сеть, проверяем работоспособность БП - лампочка должна ярко гореть. Проверяем тестером напряжение на лампочке - примерно +12В.

3. Отключаем БП от сети 220В. Отключаем анализ процессором SQ6105 плюс 5 вольт - перерезаем дорожку идущую от вывода 3 SQ6105, а сам вывод 3 соединяем с выводом 20 перемычкой или резистором 100-220 Ом (RR5 на Рис 6). Все резисторы можно брать минимальной мощности 0,125 Вт или меньше. Включаем БП в сеть (для проверки правильности выполненных действий), лампочка должна гореть.

4. Отключаем БП от сети 220В. Отключаем анализ процессором SQ6105 плюс 3 вольта - перерезаем дорожку около вывода 2 и подпаиваем два резистора, 3,3кОм от вывода 2 на корпус (RR7 на Рис 6), 1,5кОм от вывода 2 на вывод 20 (RR6 на Рис 6). Включаем БП в сеть, если не включается, надо подобрать резисторы более точно, что бы получить на выводе 2 +3,3В.

5. Отключаем БП от сети 220В. Отключаем анализ процессором SQ6105 минус 5 и 12 вольт - выпаиваем R44 (около вывода 6), а сам вывод 6 соединяем с корпусом через резистор 33кОм (точнее 32,1кОм) (RR8 на Рис 5). Включаем БП в сеть, если не включается, надо подобрать резистор более точно.

6. Отключаем БП от сети 220В. Выпаиваем лишние детали - L3, L3A, L4, L5, C15, C12, R20, R18, R19, C11, C12, Q11, D27, D18, D28, Q7, R33, R34, RC, C28, R29, R32, RA, DA, D8, Q6, L9, C20, C21, D16, D17, L7, C16, C17, U1, D19, R41, R64, C42. Вместо С20, С21 ставим 1500 (2200) мкФ на 16В (один выпаянный, другой надо купить).

7. Выпаянные диодные сборки прикручиваем к радиатору через изолирующие теплопроводные прокладки (Рис.3, Рис.4). Все аноды (крайние выводы сборок) соединяем вместе толстым красным проводом, откушенным с одного конца от вторичной обмотки Т1 - второй конец этого провода остается запаянным на старом месте, около земляных (черных) проводов идущих от БП. Катоды сборок (средние выводы) подключаем: один - к Т1 выводы 8,9 в отверстие от L3, второй - к Т1 выводы 10,11 в отверстие L3A (Рис.3, Рис.4). Заменяем R40 на 47 кОм (RR2 на Рис 6), VR1 ставим в среднее положение. Для питания схемы вентилятора (на схеме ее нет) перемыкаем дорожки +5В и +12В (Рис 7). Отпаиваем все лишние провода идущие от платы, оставляем только все красные (это сейчас +13,8В) (на фото эти провода поменяны на желтые), скручиваем или переплетаем их в один провод, и столько же проводов черных (это сейчас -13,8В), их тоже можно скрутить или сплести. Можно их заменить одним более толстым проводом, сечением не менее 6 квадрат.

Рис.7

8. Нагрузку (лампочку 12В 0,5-2А) подключаем к выходу БП - 13,8В. Включаем БП в сеть. Измеряем тестером напряжение на лампочке и аккуратно регулируем VR1 до требуемого значения. Для получения диапазона регулировки 12,0 - 13,97В пришлось запараллелить RR2 резистором RR3 1,0 МОм (RR3 на Рис 6).. Чтобы

9. Отключаем БП от сети 220В. Для получения отсечки по току 25-27А уменьшаем R8 запараллеливанием его резистором 6,2 кОм (RR4 на Рис 6). Переставляем вентилятор в корпусе наоборот (Рис.9), раньше он гнал воздух вовнутрь БП, сейчас будет выдувать наружу. Если будет шумно работать, можно понизить обороты включив в красный провод питания вентилятора диод или несколько полседовательно. Жалюзи на одной боковой стороне корпуса кусачками выкусываем через одну, для улучщение охлаждения (Рис.8). Плату прикручиваем в корпус, подпаиваем провода к вилке от платы 220В, присоединяем вентилятор, собираем корпус.

Рис.8

Рис.9

10. Проверяем на лампочку, если все нормально, выключаем и меняем нагрузку на 0,45 Ом. Я брал около 21 метра сдвоенного полевика - каждый провод около 0,9 Ом. Моток полевика опускал в ведро воды. Контролировал ток через амперметр на 30 ампер.

11. На токе 22А за час работы ведро воды заметно потеплеет. Если через час все работает, есть надежда на долговременную и безотказную работу БП! Остается защитить его от перенапряжений в сети 220В и поставить тиристорную защиту от перенапряжения на выходе БП, хотя последнее очень маловероятно.

В заключении несколько положительных моментов: напряжение 13,8В на плате падает под нагрузкой 22А на 0,03 В, очень слабо греется Т1, Т6, сильнее радиатор с диодным мостом. После переделки остаются защиты: по току 25-27А, по напряжению - при падении меньше 12В, по превышению больше 15В, по перегреву радиатора с диодным мостом.

Схема контроллера литий-ионного аккумулятора.

Устройство и принцип работы защитного контроллера Li-ion/polymer аккумулятора

Если расковырять любой аккумулятор от сотового телефона, то можно обнаружить, что к выводам ячейки аккумулятора припаяна небольшая печатная плата. Это так называемая схема защиты, или Protection IC.

Из-за своих особенностей литиевые аккумуляторы требуют постоянного контроля. Давайте разберёмся более детально, как устроена схема защиты, и из каких элементов она состоит.

Рядовая схема контроллера заряда литиевого аккумулятора представляет собой небольшую плату, на которой смонтирована электронная схема из SMD компонентов. Схема контроллера 1 ячейки ("банки") на 3,7V, как правило, состоит из двух микросхем. Одна микросхема управляющая, а другая исполнительная – сборка двух MOSFET-транзисторов.

На фото показана плата контроллера заряда от аккумулятора на 3,7V.

Плата защитного контроллера от аккумулятора сотового телефона

Микросхема с маркировкой DW01-P в небольшом корпусе – это по сути "мозг" контроллера. Вот типовая схема включения данной микросхемы. На схеме G1 - ячейка литий-ионного или полимерного аккумулятора. FET1, FET2 - это MOSFET-транзисторы.

Типовая схема включения микросхемы DW01-P

Цоколёвка, внешний вид и назначение выводов микросхемы DW01-P.

Цоколёвка, внешний вид и назначение выводов DW01-P

Транзисторы MOSFET не входят в состав микросхемы DW01-P и выполнены в виде отдельной микросхемы-сборки из 2 MOSFET транзисторов N-типа. Обычно используется сборка с маркировкой 8205, а корпус может быть как 6-ти выводной (SOT-23-6), так и 8-ми выводной (TSSOP-8). Сборка может маркироваться как TXY8205A, SSF8205, S8205A и т.д. Также можно встретить сборки с маркировкой 8814 и аналогичные.

Вот цоколёвка и состав микросхемы S8205A в корпусе TSSOP-8.

Цоколёвка и состав микросхемы S8205A

Два полевых транзистора используются для того, чтобы раздельно контролировать разряд и заряд ячейки аккумулятора. Для удобства их изготавливают в одном корпусе.

Тот транзистор (FET1), что подключен к выводу OD (Overdischarge) микросхемы DW01-P, контролирует разряд аккумулятора – подключает/отключает нагрузку. А тот (FET2), что подключен к выводу OC (Overcharge) – подключает/отключает источник питания (зарядное устройство). Таким образом, открывая или закрывая соответствующий транзистор, можно, например, отключать нагрузку (потребитель) или останавливать зарядку ячейки аккумулятора.

Давайте разберёмся в логике работы микросхемы управления и всей схемы защиты вцелом.

Защита от перезаряда (Overcharge Protection).

Как известно, перезаряд литиевого аккумулятора свыше 4,2 – 4,3V чреват перегревом и даже взрывом.

Если напряжение на ячейке достигнет 4,2 – 4,3V (Overcharge Protection Voltage - VOCP), то микросхема управления закрывает транзистор FET2, тем самым препятствуя дальнейшему заряду аккумулятора. Аккумулятор будет отключен от источника питания до тех пор, пока напряжение на элементе не снизится ниже 4 – 4,1V (Overcharge Release VoltageVOCR) из-за саморазряда. Это только в том случае, если к аккумулятору не подключена нагрузка, например он вынут из сотового телефона.

Если же аккумулятор подключен к нагрузке, то транзистор FET2 вновь открывается, когда напряжение на ячейке упадёт ниже 4,2V.

Защита от переразряда (Overdischarge Protection).

Если напряжение на аккумуляторе падает ниже 2,3 – 2,5V (Overdischarge Protection Voltage - VODP), то контроллер выключает MOSFET-транзистор разряда FET1 – он подключен к выводу DO.

Далее микросхема управления DW01-P перейдёт в режим сна (Power Down) и потребляет ток всего 0,1 мкА. (при напряжении питания 2V).

Тут есть весьма интересное условие. Пока напряжение на ячейке аккумулятора не превысит 2,9 – 3,1V  (Overdischarge Release Voltage - VODR), нагрузка будет полностью отключена. На клеммах контроллера будет 0V. Те, кто мало знаком с логикой работы защитной схемы могут принять такое положение дел за "смерть" аккумулятора. Вот лишь маленький пример.

Миниатюрный Li-polymer аккумулятор 3,7V от MP3-плеера. Состав: управляющий контроллер - G2NK (серия S-8261), сборка полевых транзисторов - KC3J1.

Li-Po аккумулятор и схема защиты

Аккумулятор разрядился ниже 2,5V. Схема контроля отключила его от нагрузки. На выходе контроллера 0V.

Отключение ячейки Li-polymer аккумулятора при глубоком разряде

При этом если замерить напряжение на ячейке аккумулятора, то после отключения нагрузки оно чуть подросло и достигло уровня 2,7V.

Напряжение на глубоко разряженной ячейке Li-polymer аккумулятора

Чтобы контроллер вновь подключил аккумулятор к "внешнему миру", то есть к нагрузке, напряжение на ячейке аккумулятора должно быть 2,9 – 3,1V (VODR).

Тут возникает весьма резонный вопрос.

По схеме видно, что выводы Стока (Drain) транзисторов FET1, FET2 соединены вместе и никуда не подключаются. Как же течёт ток по такой цепи, когда срабатывает защита от переразряда? Как нам снова подзарядить "банку" аккумулятора, чтобы контроллер опять включил транзистор разряда - FET1?

Дело в том, что внутри полевых транзисторов есть так называемые паразитные диоды – они являются результатом технологического процесса изготовления MOSFET-транзисторов. Вот именно через такой паразитный (внутренний) диод транзистора FET1 и будет течь ток заряда, так как он будет включен в прямом направлении.

Если порыться в даташитах на микросхемы защиты Li-ion/polymer (в том числе DW01-P, G2NK), то можно узнать, что после срабатывания защиты от глубокого разряда, действует схема обнаружения заряда - Charger Detection. То есть при подключении зарядного устройства схема определит, что зарядник подключен и разрешит процесс заряда.

Зарядка до уровня 3,1V после глубокого разряда литиевой ячейки может занять весьма длительное время - несколько часов.

Чтобы восстановить литий-ионный/полимерный аккумулятор можно использовать специальные приборы, например, универсальное зарядное устройство Turnigy Accucell 6. О том, как это сделать, я уже рассказывал здесь.

Именно этим методом мне удалось восстановить Li-polymer 3,7V аккумулятор от MP3-плеера. Зарядка от 2,7V до 4,2V заняла 554 минуты и 52 секунды, а это более 9 часов! Вот столько может длиться "восстановительная" зарядка.

Восстановление завершено

Кроме всего прочего, в функционал микросхем защиты литиевых акумуляторов входит защита от перегрузки по току (Overcurrent Protection) и короткого замыкания. Защита от токовой перегрузки срабатывает в случае резкого падения напряжения на определённую величину. После этого микросхема ограничивает ток нагрузки. При коротком замыкании (КЗ) в нагрузке контроллер полностью отключает её до тех пор, пока замыкание не будет устранено.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Универсальные платы управления кондиционером QD-U02/11A



В последнее время в продаже появились универсальные платы для управления кондиционерами. Меня они заинтересовали, так как не всегда получается отремонтировать плату, например из-за механических повреждений, или когда не удаётся найти какую-то деталь для её ремонта.

В продаже я обнаружил целую линейку этих изделий, от самых простых, до более-менее сложных. Естественно,производят их там же где и большинство всей техники - в КНР (Китай). Для эксперимента я приобрёл самую дешёвую модель QD-U02B и самую дорогую в линейке QD-U11A.

Вот фотоотчёт о данных изделиях:

Упаковочная коробка QD-U11A

Упаковочные коробки красочно оформлены, на них указаны основные функции, что входит в комплект  схема самой платы. Также присутствует логотип, но я так и не смог понять какой компании.



Плата QD -U02B

Плата QD -U11A

Питание осуществляется с помощью выносного трансформатора и в том и в другом варианте, питающие реле установлены фабрики TAI NUO, номиналом 30 А для управления компрессором и 5 А для четырёхходового клапана и вентиляторов наружного и внутреннего блоков . Для соединения с реле используются стандартные клеммные разъёмы 0.8*6.4 мм. Драйверная микросхема для включения реле стандартная -ULN2004A, и сердце всей платы - простенький китайский микроконтроллер, которого вполне хватает для приёма сигналов управления с фотодатчика и нескольких температурных датчиков, а также управления несколькими нагрузками.

Приёмная плата QD-U02B

Приёмный модуль платы

Приёмная плата первой платы выполнена без корпуса и содержит несколько индикаторных светодиодов, фотомодуль и кнопку ручного управления, имеет размеры примерно такие же которые используются в обычных настенных кондиционерах, так что её можно вставить на место прежнего. Если это не удаётся, каждый элемент платы можно отсоединить друг от друга и установить отдельно, так как они имеют отдельное соединение с платой и не связаны друг с другом.

Во втором случае в комплекте идёт отдельный модуль в корпусе, в котором есть индикация комнатной температуры и заданной с пульта температуры воздуха. Управлять вручную можно не только включением и выключением кондиционера, но и задавать температуру. Также есть индикатор работы, таймера и окошко фотоприёмника. С основной платой он соединён многожильным гибким кабелем приличной длинны, с разъёмом на конце. Также имеется незаметный кронштейн, который крепится двумя винтами, например, к стене или потолку, а уже на него легко одевается сам блок.



Пульт управления QD-U02BПульт управления QD-U11A

Пульт из комплекта QD-U02B довольно аскетичен, имеет небольшой экран и минимум кнопок, но его вполне достаточно для выполнения своих функций.

Пульт QD-U11A имеет более привлекательный дизайн, более информативный дисплей и выполнен из более качественного пластика.



Подключение универсальной платы к кондиционеру



В комплекте прилагается инструкция на английском языке где показано как соединить плату с кондиционером. Также есть схема на которой видно куда  что подсоединять.



Схема подключения кондиционера к плате

Датчик температуры, приёмная плата и трансформатор соединяются стандартными разъёмами, так что их не перепутаешь.

Для соединения с компрессором, 4х-ходовым клапаном и вентилятором наружного блока на плате расположены штыревые разъёмы, а в комплекте с платой идёт с десяток клемм типа "мама" (розетка) и прозрачной виниловой изоляцией для них. Нужно заметить, что в режиме "холод" на четырёхходовой клапан не подаётся напряжение, как и в большинстве кондиционеров, так что будьте внимательны.

Для соединение с двигателем вентилятора на плате предусмотрены три реле, соответственно на три скорости. Соединяются также с помощью клемм на 6.2 мм., поэтому стандартный разъём придётся откусить и к проводам двигателя вентилятора присоединить эти клеммы, после чего одну из них пустить на общий провод, нейтраль, а остальные к выводам реле.

Отрезаем разьём с двигателя вентилятораВместо разьёма подсоединяем клеммы

Хочу пояснить, что такая плата рассчитана на электродвигатели с дополнительными выводами обмоток, один провод общий, а другие идут с других обмоток, выяснить какой вывод относится к максимальной скорости,а какой к минимальной можно по сопротивлению - между общим выводом и выводом обмотки с наибольшей скоростью вентилятора будет меньшее сопротивление, и соответственно наоборот.

Выводы на плате, которые соответствуют скоростям подписаны Hi - высокая, Med - средняя и Low - низкая.

Разьёмы на плате для подключения двигателя вентилятора



Отличие более дорогой платы от самой дешёвой такие:

  • наличие функции restart, то есть после отключения питания и последующего включения кондиционер будет продолжать работать в том же режиме, что и до выключения.
  • наличие датчика температуры испарителя,что исключает обмерзание внутреннего теплообменника
  • предусмотрен корпус в котором крепится плата, и уже в нём отверстия для крепления.

 Более подробно обсудить вопросы подключения можно на форуме в этой теме.



Качество изготовления плат.



Пайка довольно приятная, дорожки покрыты лаком, на силовых дорожках дополнительное усиление припоем. А вот сама плата изготовлена из некачественного гетинакса, у меня при установке отломился угол, хорошо что на нём был только вывод для подключения компрессора,так что всё обошлось пайкой провода непосредственно к печатной дороже.

Также неизвестно качество самих элементов,например долговечность реле, но первая из плат была установлена более года назад,пока нареканий нет.



Стоит-ли использовать универсальные платы



Платы вполне пригодны для установки в кондиционеры, но сфера применения ограничена:

  • только в кондиционерах "on-off" типа, то есть неинверторных
  • только в кондиционерах с двигателями вентилятора с дополнительными обмотками, если двигатель управляется с помощью ШИМ, твердотельным реле, то с этой платой кондиционер будет работать только на одной, максимальной скоростью (хотя можно, конечно, поставить гасящие резисторы).

Если двигатели внутреннего блока питаются постоянным током BLDC, то совместная работа невозможна.

QD-U11A можно использовать для управления канальными кондиционерами, а для применения в настенных лучше использовать с двумя датчиками температуры, например, QD-U03A.

Где купить универсальные платы?

В нашем интернет магазине  с доставкой по Москве и в другие города России.

Tricmill Материнская плата Верхняя плата управления Экранная плата для Horizion ADVENTURE 2 Печатная плата консоли | |

Беговая дорожка Материнская плата Верхняя плата управления Экранная плата для Horizion ADVENTURE 2 Печатная плата консоли

1 Подтвердите правильную модель:

Просьба отметить, что этот контроллер имеет несколько типов. Пожалуйста, пришлите нам фото вашего оригинала для подтверждения, прежде чем разместить заказ, большое спасибо!

номер детали: для Horizon 821T 822 831 832T

применение: для ремонта верхней панели управления беговой дорожки

2 Как определить неисправный контроллер:

E01: сбой связи, индивидуум - сбой датчика;

E02: сбой контроллера, мы хотим знать, какой детектор неисправен, если E02 лучше всего сначала проверить двигатель, чтобы увидеть, есть ли проблемы с двигателем

E03: неисправность датчика; общая беговая дорожка включится через несколько секунд, там E03;

E04: обычно перегрузка по току, в этой ситуации обычно сгорают компоненты на контроллере;

E08: Возможна ошибка управления двигателем подъема.

3 тестирование мотора в норме:

Пожалуйста, убедитесь, что нет проблем с двигателем, прежде чем разместить заказ. Двигатель может быть проверен методом, показанным на рисунке ниже. Если двигатель работает плавно от 5 # батареи, значит, двигатель в порядке. Если он работает не плавно или не работает, это означает, что двигатель неисправен.

4 упаковка и гарантия:

Этот контроллер приходит к вам с 90-дневной гарантией.

5 проверить реальное фото:

乔山跑步机ADVENTURE 2配件上控表盘显示屏显示器表芯-1

Как найти другие модели контроллера мотора?

Специальные фирменные контроллеры доступны по запросу. Для любой информации, пожалуйста, свяжитесь с нами. Пожалуйста, нажмите ниже фото, отправьте нам сообщение.

treadmill-motor-controller

Другая информация о политике, как показано ниже:

Экспресс доставка

1.Товар будет отправлен с номером отслеживания в течение 1-7 рабочих дней после подтверждения оплаты.

2. Товар может быть отправлен по вашему выбору. Если курьеры или почтовое отделение с номером отслеживания. Мы предоставим вам обновленную стоимость доставки в соответствии с вашим запросом. Ниже приводится примерное время доставки для другого способа доставки. Пожалуйста, свяжитесь с нами напрямую, и мы будем использовать ваш предпочтительный способ. Мы сотрудничаем с более экспресс-экспедитором в Китае. Таким образом, мы можем получить больше скидок в способ доставки.

Условия оплаты

1. ТТ

2. Alipay

3. западное соединение

4. PayPal

Гарантия и возврат

1. наш продукт был тщательно проверен нами. Поэтому мы рады предложить нашим покупателям удовлетворение.

2. Если элементы неисправны. Просьба сообщить нам в течение 3 дней с момента доставки.Пожалуйста, свяжитесь с вашим продавцом, прежде чем вернуть продукты. Мы будем либо замена или возврат после получения дефектного элемента. Клиенты несут ответственность за возврат стоимости доставки.

3.Вы можете вернуть нам товар в течение гарантийного дня, если товар был сломан.

4. Если товар поврежден из-за процесса перевозки, мы не несем ответственности, но мы постараемся сделать все возможное, чтобы помочь вам получить компенсацию от транспортной компании.

5.После получения возвращенного товара, мы возместим клиенту стоимость товара (исключая стоимость доставки до и от)

Обратная связь

Обратная связь - это завтрак для чемпиона. Ваша обратная связь очень важна для развития нашего бизнеса и оценки того, как мы можем это сделать. Мы искренне приглашаем вас оставить положительный отзыв для нас сервис. Если вы satsdfied с нашими продуктами и услугами.

Печатная плата экрана беговой дорожки Верхняя плата управления Панель управления для центральной платы BenCarFitness TS 156 TA156A MAIN V1.4.PCB | |

1 Подтвердите правильную модель:

Обратите внимание, этот контроллер имеет несколько типов. Пожалуйста, пришлите нам фото вашего оригинала для подтверждения, прежде чем разместить заказ, большое спасибо!

UTB8yQzfsL2JXKJkSanrq6y3lVXaf UTB8ztWULiaMiuJk43PTq6ySmXXaZ

2 Как определить неисправный контроллер:

E01: сбой связи, индивидуальный сбой датчика;

E02: сбой контроллера, мы хотим знать, какой детектор неисправен, если E02 лучше всего сначала проверить двигатель, чтобы увидеть, есть ли какие-либо проблемы с двигателем

E03: Ошибка датчика; общая беговая дорожка включится через несколько секунд, там E03;

E04: обычно из-за перегрузки по току, в этой ситуации обычно сгорают компоненты на контроллере;

E08: Возможна ошибка управления двигателем подъема.

3 проверка двигателя в норме:

Пожалуйста, убедитесь, что нет проблем с двигателем, прежде чем разместить заказ. Двигатель может быть проверен способом, показанным на рисунке ниже. Если двигатель работает плавно от 5 # батареи, значит, двигатель в порядке. Если он работает не плавно или не работает, это означает, что двигатель неисправен.

how to testing motor

4 упаковка и гарантия:

Этот контроллер поставляется с гарантией 90 дней.

5 проверить реальное фото:

Как найти другие модели контроллера мотора?

Специальные фирменные контроллеры доступны по запросу. Для любой информации, пожалуйста, свяжитесь с нами. Пожалуйста, нажмите ниже фото, отправьте нам сообщение.

treadmill-motor-controller

Другая информация о политике, как указано ниже:

Экспресс-доставка

1.Товар будет отправлен с номером отслеживания в течение 1-7 рабочих дней после подтверждения оплаты.

2. Товар может быть отправлен по вашему выбору. Если курьеры или почтовое отделение с номером отслеживания. Мы предоставим вам обновленную стоимость доставки в соответствии с вашим запросом. Ниже приводится примерное время доставки для другого способа доставки. Пожалуйста, свяжитесь с нами напрямую, и мы будем использовать ваш предпочтительный способ. Мы сотрудничаем с более экспресс-экспедитором в Китае. Таким образом, мы можем получить больше скидок в способ доставки.

Условия оплаты

1. TT

2. alipay

3. western union

4. paypal

Гарантия и возврат товара

были тщательно проверены нами. Поэтому мы рады предложить нашим покупателям удовлетворение.

2. Если элементы неисправны. Просьба сообщить нам в течение 3 дней с момента доставки. Пожалуйста, свяжитесь с вашим продавцом, прежде чем вернуть продукты.Мы будем либо замена или возврат после получения дефектного элемента. Клиенты несут ответственность за возврат стоимости доставки.

3.Вы можете вернуть нам товар в течение гарантийного дня, если товар был сломан.

4. Если товар поврежден в результате транспортировки, мы не несем ответственности, но мы сделаем все возможное, чтобы помочь вам получить компенсацию от транспортной компании.

5. После получения возвращенного товара мы возместим клиенту стоимость товара (без учета стоимости доставки в / из)

Обратная связь

Обратная связь - завтрак для чемпиона.Ваши отзывы очень важны для развития нашего бизнеса и оценки того, как мы можем это сделать. Мы искренне приглашаем вас оставить положительный отзыв для нас сервис. Если вы satsdfied с нашими продуктами и услугами.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
