Простой супер приемник укв схема с описанием. Схемы ламповых приемников кв, укв и фм диапазона. Радиоприёмник прямого усиления на двух транзисторах

Долгое время радиоприёмники возглавляли список самых значимых изобретений человечества. Первые такие устройства сейчас реконструированы и изменены под современный лад, однако в схеме их сборки мало что поменялось – та же антенна, то же заземление и колебательный контур для отсеивания ненужного сигнала. Бесспорно, схемы сильно усложнились со времён создателя радио – Попова. Его последователями были разработаны транзисторы и микросхемы для воспроизведения более качественного и энергозатратного сигнала.

Почему лучше начинать с простых схем?

Если вам понятна простая то можете быть уверены, что большая часть пути достижения успеха в сфере сборки и эксплуатации уже осилена. В этой статье мы разберём несколько схем таких приборов, историю их возникновения и основные характеристики: частоту, диапазон и т. д.

Историческая справка

7 мая 1895 года считается днём рождения радиоприёмника. В этот день российский учёный А. С. Попов продемонстрировал свой аппарат на заседании Русского физико-химического общества.

В 1899 году была построена первая линия радиосвязи длиной 45 км между и городом Котка. Во время Первой мировой войны получили распространение приёмник прямого усиления и электронные лампы. Во время военных действий наличие радио оказалось стратегически необходимым.

В 1918 году одновременно во Франции, Германии и США учёными Л. Левви, Л. Шоттки и Э. Армстронгом был разработан метод супергетеродинного приёма, но из-за слабых электронных ламп широкое распространение этот принцип получил только в 1930-х годах.

Транзисторные устройства появились и развивались в 50-х и 60-х годах. Первый широко используемый радиоприёмник на четырёх транзисторах Regency TR-1 был создан немецким физиком Гербертом Матаре при поддержке промышленника Якоба Михаэля. Он поступил в продажу в США в 1954 году. Все старые радиоприёмники работали на транзисторах.

В 70-х начинается изучение и внедрение интегральных микросхем. Сейчас приёмники развиваются с помощью большой интеграции узлов и цифровой обработки сигналов.

Характеристики приборов

Как старые радиоприёмники, так и современные обладают определёнными характеристиками:

1. Чувствительность – способность принимать слабые сигналы.
2. Динамический диапазон – измеряется в Герцах.
3. Помехоустойчивость.
4. Селективность (избирательность) – способность подавлять посторонние сигналы.
5. Уровень собственных шумов.
6. Стабильность.

Эти характеристики не меняются в новых поколениях приёмников и определяют их работоспособность и удобство эксплуатации.

Принцип работы радиоприёмников

В самом общем виде радиоприёмники СССР работали по следующей схеме:

1. Из-за колебаний электромагнитного поля в антенне появляется переменный ток.
2. Колебания фильтруются (селективность) для отделения информации от помех, т. е. из сигнала выделяется его важная составляющая.
3. Полученный сигнал преобразуется в звук (в случае радиоприёмников).

По схожему принципу появляется изображение на телевизоре, передаются цифровые данные, работает радиоуправляемая техника (детские вертолёты, машинки).

Первый приёмник был больше похож на стеклянную трубку с двумя электродами и опилками внутри. Работа осуществлялась по принципу действия зарядов на металлический порошок. Приёмник обладал огромным по современным меркам сопротивлением (до 1000 Ом) из-за того, что опилки плохо контактировали между собой, и часть заряда проскакивала в воздушное пространство, где рассеивалась. Со временем эти опилки были заменены колебательным контуром и транзисторами для сохранения и передачи энергии.

В зависимости от индивидуальной схемы приёмника сигнал в нём может проходить дополнительную фильтрацию по амплитуде и частоте, усиление, оцифровку для дальнейшей программной обработки и т. д. Простая схема радиоприёмника предусматривает единичную обработку сигнала.

Терминология

Колебательным контуром в простейшем виде называются катушка и конденсатор, замкнутые в цепь.

С помощью них из всех поступающих сигналов можно выделить нужный за счёт собственной частоты колебаний контура. Радиоприемники СССР, как, впрочем, и современные устройства, основаны на этом сегменте. Как все это функционирует?

Как правило, питание радиоприёмников происходит за счёт батареек, количество которых варьируется от 1 до 9. Для транзисторных аппаратов широко используются батареи 7Д-0.1 и типа “Крона” напряжением до 9 В. Чем больше батареек требует простая схема радиоприёмника, тем дольше он будет работать.

По частоте принимаемых сигналов устройства делятся на следующие типы:

1. Длинноволновые (ДВ) – от 150 до 450 кГц (легко рассеиваются в ионосфере). Значение имеют приземлённые волны, интенсивность которых уменьшается с расстоянием.
2. Средневолновые (СВ) – от 500 до 1500 кГц (легко рассеиваются в ионосфере днём, но ночью отражаются). В светлое время суток радиус действия определяется приземлёнными волнами, ночью – отражёнными.
3. Коротковолновые (КВ) – от 3 до 30 МГц (не приземляются, исключительно отражаются ионосферой, поэтому вокруг приёмника существует зона радиомолчания). При малой мощности передатчика короткие волны могут распространяться на большие расстояния.
4. Ультракоротковолновые (УКВ) – от 30 до 300 МГц (имеют высокую приникающую способность, как правило, отражаются ионосферой и легко огибают препятствия).
5. – от 300 МГц до 3 ГГц (используются в сотовой связи и Wi-Fi, действуют в пределах видимости, не огибают препятствия и распространяются прямолинейно).
6. Крайневысокочастотные (КВЧ) – от 3 до 30 ГГц (используются для спутниковой связи, отражаются от препятствий и действуют в пределах прямой видимости).
7. Гипервысокочастотные (ГВЧ) – от 30 ГГц до 300 ГГц (не огибают препятствий и отражаются как свет, используются крайне ограниченно).

При использовании КВ, СВ и ДВ радиовещание можно вести, находясь далеко от станции. УКВ-диапазон принимает сигналы более специфично, но если станция поддерживает только его, то слушать на других частотах не получится. В приёмник можно внедрить плейер для прослушивания музыки, проектор для отображения на удалённые поверхности, часы и будильник. Описание схемы радиоприёмника с подобными дополнениями усложнится.

Внедрение в радиоприёмники микросхемы позволило значительно увеличить радиус приёма и частоту сигналов. Их главное преимущество в сравнительно малом потреблении энергии и маленьком размере, что удобно для переноса. Микросхема содержит все необходимые параметры для понижения дискретизации сигнала и удобства чтения выходных данных. Цифровая обработка сигнала доминирует в современных устройствах. были предназначены только для передачи аудиосигнала, лишь в последние десятилетия устройство приёмников развилось и усложнилось.

Схемы простейших приёмников

Схема простейшего радиоприёмника для сборки дома была разработана ещё во времена СССР. Тогда, как и сейчас, устройства разделялись на детекторные, прямого усиления, прямого преобразования, супергетеродинного типа, рефлексные, регенеративные и сверхрегенеративные. Наиболее простыми в восприятии и сборке считаются детекторные приёмники, с которых, можно считать, началось развитие радио в начале 20-ог века. Наиболее сложными в построении стали устройства на микросхемах и нескольких транзисторах. Однако если вы разберетесь в одной схеме, другие уже не будут представлять проблемы.

Простой детекторный приёмник

Схема простейшего радиоприёмника содержит в себе две детали: германиевый диод (подойдут Д8 и Д9) и главный телефон с высоким сопротивлением (ТОН1 или ТОН2). Так как в цепи не присутствует колебательный контур, ловить сигналы определённой радиостанции, транслирующиеся в данной местности, он не сможет, но со своей основной задачей справиться.

Для работы понадобится хорошая антенна, которую можно закинуть на дерево, и провод заземления. Для верности его достаточно присоединить к массивному металлическому обломку (например, к ведру) и закопать на несколько сантиметров в землю.

Вариант с колебательным контуром

В прошлую схему для внедрения избирательности можно добавить катушку индуктивности и конденсатор, создав колебательный контур. Теперь при желании можно поймать сигнал конкретной радиостанции и даже усилить его.

Ламповый регенеративный коротковолновой приёмник

Ламповые радиоприёмники, схема которых довольно проста, изготавливаются для приёма сигналов любительских станций на небольших расстояниях – на диапазоны от УКВ (ультракоротковолнового) до ДВ (длинноволнового). На этой схеме работают пальчиковые батарейные лампы. Они лучше всего генерируют на УКВ. А сопротивление анодной нагрузки снимает низкая частота. Все детали приведены на схеме, самодельными можно считать только катушки и дроссель. Если вы хотите принимать телевизионный сигналы, то катушка L2 (EBF11) составляется из 7 витков диаметром 15 мм и провода на 1,5 мм. Для подойдет 5 витков.

Радиоприёмник прямого усиления на двух транзисторах

Схема содержит и двухкаскадный усилитель НЧ – это настраиваемый входной колебательный контур радиоприёмника. Первый каскад – детектор ВЧ модулированного сигнала. Катушка индуктивности намотана в 80 витков проводом ПЭВ-0,25 (от шестого витка идёт отвод снизу по схеме) на ферритовом стержне диаметром 10 мм и длиной 40.

Подобная простая схема радиоприёмника рассчитана на распознавание мощных сигналов от недалёких станций.

Сверхгенеративное устройство на FM-диапазоны

FM-приёмник, собранный по модели Е. Солодовникова, несложен в сборке, но обладает высокой чувствительностью (до 1 мкВ). Такие устройства используют для высокочастотных сигналов (более 1МГЦ) с амплитудной модуляцией. Благодаря сильной положительной обратной связи коэффициент возрастает до бесконечности, и схема переходит в режим генерации. По этой причине происходит самовозбуждение. Чтобы его избежать и использовать приёмник как высокочастотный усилитель, установите уровень коэффициента и, когда дойдет до этого значения, резко снизьте до минимума. Для постоянного мониторинга усиления можно использовать генератор пилообразных импульсов, а можно сделать проще.

На практике нередко в качестве генератора выступает сам усилитель. С помощью фильтров (R6C7), выделяющих сигналы низких частот, ограничивается проход ультразвуковых колебаний на вход последующего каскада УНЧ. Для FM-сигналов 100-108 МГц катушка L1 преобразуется в полувиток с сечением 30 мм и линейной частью 20 мм при диаметре провода 1 мм. А катушка L2 содержит 2-3 витка диаметром 15 мм и провод с сечением 0,7 мм внутри полувитка. Возможно усиление приёмника для сигналов от 87,5 МГц.

Устройство на микросхеме

КВ-радиоприёмник, схема которого была разработана в 70-е годы, сейчас считают прототипом Интернета. Коротковолновые сигналы (3-30 МГц) путешествуют на огромные расстояния. Нетрудно настроить приёмник для прослушивания трансляции в другой стране. За это прототип получил название мирового радио.

Простой КВ-приёмник

Более простая схема радиоприёмника лишена микросхемы. Перекрывает диапазон от 4 до 13 МГц по частоте и до 75 метров по длине. Питание – 9 В от батареи “Крона”. В качестве антенны может служить монтажный провод. Приёмник работает на наушники от плейера. Высокочастотный трактат построен на транзисторах VT1 и VT2. За счёт конденсатора С3 возникает положительный обратный заряд, регулируемый резистором R5.

Современные радиоприёмники

Современные аппараты очень похожи на радиоприёмники СССР: они используют ту же антенну, на которой возникают слабые электромагнитные колебания. В антенне появляются высокочастотные колебания от разных радиостанций. Они не используются непосредственно для передачи сигнала, но осуществляют работу последующей цепи. Сейчас такой эффект достигается с помощью полупроводниковых приборов.

Широкое развитие приёмники получили в середине 20-го века и с тех пор непрерывно улучшаются, несмотря на замену их мобильными телефонами, планшетами и телевизорами.

Общее устройство радиоприёмников со времён Попова изменилось незначительно. Можно сказать, что схемы сильно усложнились, добавились микросхемы и транзисторы, стало возможным принимать не только аудиосигнал, но и встраивать проектор. Так приёмники эволюционировали в телевизоры. Сейчас при желании в аппарат можно встроить всё, что душе угодно.

Данная схема простого FM приемника достаточно компактна, ее можно легко встроить в небольшую колонку, фонарь, старую аппаратуру которая не поддерживает FM диапазон и так далее. Принципиальная схема показана на Рисунке 1 . Построена эта схема на специализированной микросхеме TDA7088Т, представляющей собой супергетеродин с низкой частотой. Входной контур приемника состоящий из катушки L1 и конденсаторов C2, C3 настроен на частоту 87…108МГц. Изменением индуктивности катушки L1 (увеличением или уменьшением расстояния между витками) добиваются максимальной чувствительности приемника. Поиск радиостанций осуществляется кратковременным нажатием на кнопку SB2 «Старт». При достижении конца диапазона, возврат в начало осуществляется нажатием на кнопку SB1 «Сброс». Автоматическая подстройка частоты осуществляется варикапом VD1, катушкой L2 и конденсатором C7. Увеличением расстояния между витков катушки L2 можно подстроить диапазон, а увеличив количество витков катушки в 1,5 раза перестроить его на частоту 66…73 МГц. Конденсатор С1 служит для защиты приемника, он не пропустит положительную составляющую. Это необходимо если Вы будете встраивать приемник в аппаратуру и использовать в качестве антенны корпус устройства.

Микросхема DA2 представляет собой стабилизатор напряжения на 3В. Выходной усилитель мощностью 1,2 Вт состоит из микросхемы DA3. Напряжение питания усилителя варьируется от 4,5 до 18В по этому питание усилителя включено до стабилизатора DA2. Регулировка громкости осуществляется резистором R4.

Для изготовления катушек нам понадобится провод ПЭВ-2 толщиной 0,51мм. и оправки диаметром 4мм и 2,5мм. Катушка L1 составляет 5,5 витков на оправке в 4мм. А катушка L2 составляет 5,5 витков на оправке 2,5мм.

Ток потребления приемника с данным усилителем не превышает 25мА. По этому рассеивающий радиатор на стабилизатор напряжения DA2 не требуется. Антенна подключается к разъему XS1.

Рисунок 1.

Детали данного приемника смонтированы на двух платах из одностороннего стеклотекстолита. На Печатной плате №1 представлен сам радиоприемник, а на Печатной плате №2 усилитель и стабилизатор. Это сделано для того, чтобы данный радиоприемник можно было встроить в аппаратуру с готовым усилителем.

Печатная плата №1

Печатная плата №2

На этом все, если у Вас возникли предложения или замечания пишите администратору сайта.

Предлагаемая схема предназначена для сборки громкоговорящего стереоприемника с цифровой шкалой, позволяющего принимать широкополосные ЧМ-станции в диапазоне 65…110 МГц. Приемник имеет пять фиксированных настроек на принимаемые станции и встроенные часы с будильником. Приемник отличается высокой чувствительностью, простотой и хорошими характеристиками, не содержит дефицитных деталей.

Технические характеристики
Диапазон принимаемых частот, МГц 65… 110
Фиксированные настройки 5
Чувствительность, мкВ 2
Потребляемый ток, мА 20
Напряжение питания, В 6
Выходная мощность, Вт 0,25
Коэффициент гармоник, % 0,2
Сопротивление нагрузки, Ом 4…8
Антенна телескопическая, см 30…60

Принцип работы стереоприемника

На рисунке приведена электрическая принципиальная схема приемника. Основу приемника составляет микросхема DA1 TDA7021, которая представляет собой супергетеродин с одним преобразованием частоты и низким значением промежуточной частоты (ПЧ). Микросхема содержит усилитель высокой частоты, смеситель, гетеродин, усилитель промежуточной частоты, усилитель-ограничитель, ЧМ-детектор, устройство бесшумной настройки (БШН) и буферный усилитель 3Ч. На микросхеме DA2 TDA7040 выполнен стереодекодер с пилот-тоном. В качестве стереоусилителя звуковой частоты применена микросхема DA3 К174УН23. Цифровая шкала и электронные часы выполнены на микросхеме DA4 SC3610 с ЖК-дисплеем.
Сигнал с антенны поступает на внешний УВЧ, выполненный на транзисторе VT2 КТ368, через конденсатор С15. Усиленный сигнал высокой частоты и сигнал гетеродина, контуром которого являются катушка индуктивности L1, варикап VD1 и конденсатор СЗ, поступают на смеситель внутри микросхемы.
Сигнал ПЧ (около 70 кГц) с выхода смесителя выделяется полосовыми фильтрами, элементами коррекции которых являются конденсаторы С5 и С6, и поступает на вход усилителя-ограничителя. Усиленный и ограниченный сигнал ПЧ поступает на ЧМ-детектор. Демодулированный сигнал, пройдя через фильтр НЧ-коррекции, внешним элементом которого является конденсатор С1, поступает на устройство БШН, режимом работы которого можно управлять, изменяя емкость конденсатора С2.
С выхода устройства БШН звуковой сигнал поступает на буферный усилитель. Подключение блокировочного конденсатора С7 способствует увеличению выходного напряжения 3Ч и более устойчивой работе буферного усилителя. Комплексный стереосигнал (КОС) с выхода буферного усилителя микросхемы DA1 TDA7021 через корректирующую цепь С12, R10, определяющую тембр звучания и качество разделения каналов, поступает на вход стереодекодера, собранного на микросхеме DA2 TDA7040.
Резистором R11 устанавливают режим работы опорного генератора, внешними элементами которого являются R12, С13, С14. При наличии КСС на выходе микросхемы DA1 TDA7021 напряжение с выхода микросхемы DA2 TDA7040 уменьшается, закрывая транзистор VT3 и зажигая светодиод VD2. Декодированные сигналы с левого и правого каналов микросхемы DA2 TDA7040 через фильтр С16…С19 поступают на соответствующие входы стререоусилителя звуковой частоты, собранного на микросхеме DA3 К174УН23. Усиленные сигналы левого и правого каналов поступают на динамические головки ВА1 и ВА2.
Сигнал гетеродина с варикапа VD1 поступает на вход ВЧ-усилителя на транзисторе VT1 и далее на вход цифрового индикатора частоты настройки на микросхеме DA4 SC3610. ZQ1, R18, R19, С24, С25, С26 – внешние элементы опорного генератора цифровой шкалы DA4 SC3610.
Когда приемник выключен, эта микросхема работает в режиме часов, а когда включен – в режиме цифровой шкалы. Это достигается подачей напряжения питания через резистор R17 на микросхему DA4 SC3610. С вывода 28 этой микросхемы сигнал будильника поступает на транзистор VT4, нагрузкой которого является дроссель L2 и пьезокерамический звукоизлучатель ZQ2.

Настройка стереоприемника

Выбор фиксированной настройки осуществляется переключателем SA1, который подключает к гетеродину микросхемы DA1 TDA7021 один из пяти переменных резисторов. Настройка в каждом канале выполняется переменным резистором, который подает управляющее напряжение на варикап. Под воздействием этого напряжения меняется емкость варикапа, что приводит к изменению резонансной частоты контура гетеродина, и приемник настраивается на радиостанцию. Настройка стереодекодера заключается в установке резистором R11 наилучшего разделения каналов при приеме радиостанции. Громкость звучания регулируют по двум каналам одним переменным резистором R14. На этом настройка приемника закончена.

Микросхему TDA7021 можно заменить на ее отечественный аналог К174ХА34. Вместо микросхемы К174УН23 подойдет любой низковольтный сереофонический усилитель мощности, но с соответствующей схемой включения. Транзистор КТ368 можно заменить на любой малошумящий ВЧ-транзистор с граничной частотой не менее 600 МГц. Транзистор КТ315 можно заменить на любой НЧ-транзистор. Варикап VD1 – КВ109, КВ132 или любой аналогичный, обеспечивающий полное перекрытие диапазона 65…110 МГц. Диоды КД503 можно заменить на КД522 и другие. Динамические головки можно использовать любые сопротивлением 4…8 Ом. Пьезоизлучатель в приемнике можно использовать ЗП-1, ЗП-3 или импортный. Для питания приемника используют стабилизированный блок питания на напряжение 6 В. Применение нестабилизированного источника питания неприемлемо, так как при этом будет “плавать” частота настройки. В качестве кварцевого резонатора ZQ1 подойдет любой часовой кварц на частоту 32768 Гц. Катушка L1 содержит 3…4 витка провода ПЭВ диаметром 0,6 мм, намотанного на каркасе диаметром 5 мм с латунным или ферритовым подстрочником. Величину индуктивности дросселя L2 подбирают по максимальной громкости звучания пьезоизлучателя. Для управления часами используют пять кнопок: SA2 – включение звонка; SA3 – настройка времени звонка; SA4 – настройка текущего времени; SA5 -подстройка минут; SA6 – подстройка часов.
Если нет в наличии микросхем цифровой шкалы DA4 SC3610 и ЖК-дисплея, то в схеме стереоприемника их можно не использовать. Но тогда он лишится таких сервисных функций, как цифровая шкала и электронные часы с будильником.

Приемник УКВ работает в диапазоне 64 – 108 МГц и имеет чувствительность не хуже 5 мкВ/м. Номинальное напряжение – 3 В. Весь высокочастотный тракт, включая ЧМ детектор, УВЧ и гетеродин, собран на одной специализированной DA1 типа К174ХА34. Эта микросхема представляет собой УВЧ, смеситель, гетеродин, УПЧ, усилитель-ограничитель, ЧМ детектор, системы шумопонижения и сжатия девиации частоты, которая позволяет использовать низкую промежуточную частоту – 60-80 кГц. Принципиальная приемника приведена на рисунке ниже:

Сигнал с антенны поступает на УВЧ через конденсатор С1. Частоту настройки гетеродина определяют элементы L1, С4, С5, VD1. Настройка на станции осуществляется резистором R1, изменяющим напряжение на варикапе VD1 типа KB109.

В качестве ФПЧ используются активные RC – фильтры на операционных усилителях, внешними элементами которых являются конденсаторы С6, С8, С9, С11, С12 и С13. Сигнал звуковой частоты через конденсатор С16 поступает на громкости – резистор R3. У3Ч приемника может быть любым, в том числе и на К174ХА10. Постоянные резисторы типа МЛТ-0,125. Катушка L1 бескаркасная с внутренним диаметром 3 мм. Она имеет 7 витков провода ПЭВ 0,31.

Настройка заключается в укладке диапазона подстройкой конденсатора С4.

В приемнике применены две специализированные микросхемы серии К174. К174ПС1 представляет собой смеситель и гетеродин, а К174ХА10 включает в себя тракт ПЧ, детектор, УЗЧ.

Приемник работает на фиксированной частоте в диапазоне 27 – 29 МГц. Чувствительность приемника при отношении сигнал/шум 12 дБ – около 1 мкВ/м. Селективность по соседнему каналу – 32 дБ и зависит от параметров используемого пьезокерамического фильтра. Селективность по зеркальному каналу – 26 дБ. Мощность звуковой частоты – 100 мВт на нагрузке сопротивлением 8 Ом. Приемник работает при питающем напряжении от 4 до 9 В. Принципиальная радиоприемника приведена на рисунке ниже:

Сигнал с антенны поступает на базу транзистора VT1, который выполняет роль симметрирующего устройства. Контур L1, СЗ определяет селективность приемника по зеркальному каналу. Усиленный сигнал поступает на вход преобразователя частоты, выполненный на К174ПС1, частота которого стабилизирована кварцем ZQ1. С нагрузки преобразователя, сигнал промежуточной частоты поступает на пьезокерамический фильтр ZQ2, который из набора частот выделяет промежуточную частоту 465 кГц. Сигнал ПЧ поступает на вход 2 микросхемы DA1. Выходной каскад УПЧ включен по нестандартной схеме, роль нагрузки УПЧ выполняет резистор R8. Это несколько ухудшает качество детектирования, но позволяет отказаться от использования контуров ПЧ и их настройки. С выхода детектора напряжение звуковой частоты поступает на громкости R10 и с него на вход мощности данной микросхемы. С выхода УЗЧ сигнал через конденсатор С13 поступает в нагрузку – громкоговоритель или головные телефоны.

Все сопротивления в схеме – типа МЛТ-0,125, резистор R10 – типа СП1. Катушка L1 намотана на ферритовом стержне диаметром 2,8 мм и длиной 14 мм и содержит 16 витков провода ПЭВ 0,23 мм.

Резистор R8 подбирают по минимуму искажений звукового при минимальном уровне шумов на выходе УЗЧ. Контур L1, СЗ настраивается на частоту высокочастотного сигнала.

Описание микросхемы К174ПС1 можно

Схема простого радиоприемника на интегральной микросхеме К174ХА10 представлена на рисунке ниже:

В составе многофункциональной микросхемы К174ХА10 имеется высокой частоты, и низкой частоты. прямого усиления, представленный на схеме, оснащен системой автоматической регулировки АРУ и регулятором громкости.

Печатная плата с размещением на ней элементов показана на рисунке ниже:

Радиоприемник УКВ (ФМ) диапазона, собранный на специализированной микросхеме КХА 058, представлен на рисунке ниже:

Самый простой УКВ ЧМ приёмник , доступный для повторения начинающему радиолюбителю можно собрать по схеме однотранзисторного синхронно-фазового детектора. Принципиальная схема такого приёмника показана на рисунке.

Сигнал принимается антенной WA 1, роль которой может выполнять отрезок монтажного провода. Этот сигнал поступает в колебательный контур L1C2, подстраивая конденсатор С2 контур можно перестраивать в пределах УКВ ЧМ диапазона 65.8-73 МГц. Выделенное этим контуром напряжение сигнала поступает через конденсатор С3 на базу транзистора VT1. Этот транзисторный каскад выполняет одновременно несколько функций: функции фазового детектора, фильтра нижних частот, усилителя постоянного тока и усилителя низкой частоты. Фазовое детектирование происходит на р-n переходах транзистора, эквивалентных переходам диодов. Собрать приёмник можно объёмным монтажом, или можно разработать печатную плату на основе принципиальной схемы, а детали на ней расположить в том же порядке как на схеме. Катушка L1 не имеет каркаса, для намотки берется хвостовик сверла диаметром 7 мм и на нём наматывается катушка проводом ПЭВ 0,4…0,5 мм. Катушка L1 содержит 14 витков. После намотки сверло из катушки извлекается (оно служит только в качестве оправки для намотки).

Транзистор П416Б можно заменить на ГТ308А, КТ603Б. Телефон – любой высокоомный малогабаритный. Конденсатор С2 типа КПК – керамический, на 8…30p, 5…20р или 4…15р, он настраивается вращением винта, расположенного посредине. В качестве источника питания можно использовать элемент питания Крона на 9 В. Выключатель любой, например тумблер.

Настройка относительно проста. Нужно подключить телефон, питание и антенну – кусок монтажного провода, чем длиннее тем лучше. Антенну желательно вывесить в окно или повесить на оконную раму. Теперь нужно одеть головные телефоны (в них должно быть слабое шипение) и вращением ротора конденсатора С2 попытаться поймать одну станцию. Если это не получается нужно немного растянуть витки катушки и повторить.

Хороших результатов от такого простого приёмника не добиться, но он может принимать две-три станции в УКВ ЧМ диапазоне. Поэкспериментируйте с растяжением и сжатием витков катушки L1, длиной и расположением антенны, напряжением питания. Можно вместо наушников подключить резистор на 1. ..3 кОм и с точки соединения этого резистора и эмиттером транзистора подать НЧ напряжение на УНЧ, тогда можно будет слушать на динамики.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
VT1	Биполярный транзистор	П416Б	1			В блокнот
С1	Конденсатор	12 пФ	1			В блокнот
С2	Конденсатор переменный	8-30 пФ	1			В блокнот
С3	Конденсатор	36 пФ	1			В блокнот
R1	Резистор	330 кОм	1	0. 5 Вт		В блокнот
WA1	Антенна		1			В блокнот
В1	Головной телефон		1

Тематические материалы:

Частотный преобразователь Руководство по наладке и эксплуатации модуля мониторинга mcx “Monitor Module” на базе серии контроллеров mcx Инструкция автоматики вентиляции контроллера данфосс мсх Фильтры для частотных преобразователей Конструкция и область применения высокочастотных фильтров синфазных помех Частотный преобразователь Частотный преобразователь 220 в выход 380 Газоанализатор эсса со сн4 Понятие и назначение мемориального ордера на предприятии Мемориальный ордер Как распознать покупателя-мошенника в интернет-магазине? Выгодные партнерские программы для заработка в интернете – рейтинг самых надежных и прибыльных

Обновлено: 04. 06.2021

103583

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

⚡️Схема приемника fm | radiochipi.ru

На чтение 8 мин Опубликовано 19.06.2016 Обновлено 07.07.2019

Этот приёмник назван дачным, поскольку позволяет принимать радиостанции не только в привычном многим диапазоне УКВ, но и в диапазоне СВ. Следует отметить, что в диапазоне СВ в сумерки и тёмное время суток работают много радиостанций. Но приём большинства из них возможен только за городом в дачной местности, где уровень индустриальных помех существенно меньше, чем в городе, особенно крупном.

К сожалению, вещание отечественных радиостанций в этом диапазоне почти полностью прекращено. Дополнительно приёмник снабжён солнечными батареями, которые могут обеспечить часть потребностей в питании во время его работы или подзарядку аккумулятора, если он выключен.

Схема FM приемника показана на сайте www.radiochipi.ru В диапазоне СВ с целью упрощения радиоприемный тракт собран по схеме прямого усиления. Прием осуществляется на магнитную антенну WA2. которая представляет собой контурную катушку L2, размещенную на ферритовом стержне. Частоту приёма перестраивают конденсатором переменной емкости С 1.1. Поскольку приёмник собран по схеме прямого усиления, его избирательность полностью определяется добротностью магнитной антенны. С катушки связи L3 сигнал поступает на AM-тракт приёмника, собранный на специализированной микросхеме ТА7642 (ОА1). которая содержит усилитель ВЧ.

AMдетектор и систему АРУ. В справочных данных на эту микросхему указано, что ее входное сопротивление — 3 МОм, поэтому, на первый взгляд, к ее входу можно подключать контурную катушку непосредственно. Но такой вариант приводит к тому, что добротность антенны уменьшается и. как результат, ухудшаются чувствительность и избирательность. Поэтому и была применена катушка связи L3.  Продетектированный сигнал амплитудой несколько десятков милливольт через резистор R3 и переключатель SA1.1 поступает на регулятор громкости R6 и далее на УЗЧ. собранный на микросхеме DA3 Конденсаторы С14 и С19 подавляют высокочастотную составляющую продетектированного сигнала. После усиления сигнал ЗЧ поступает на динамическую головку ВА1.

УКВ тракт собран на специализированной микросхеме YD9088 (DA2). которая представляет собой супергетеродин с низкой ПЧ. Все основные узлы входят в состав этой микросхемы. Входной не перестраиваемый контур образован катушкой индуктивности L1 и конденсаторами С2, С4. В гетеродинный контур входят катушка индуктивности L4 и конденсаторы С15. С17, С1.3. С 1.4. Настраиваются на частоту радиостанции с помощью конденсатора переменной емкости С1.3. Выходной сигнал ЗЧ поступает на регулятор громкости через резистор R4 и переключатель SА 1.1.Для повышения стабильности работы в диапазоне УКВ напряжение питания микросхемы DA2 (3 В) стабилизировано с помощью интегрального стабилизатора напряжения DA4 — микросхемы КР1158ЕНЗА с малым значением минимально допустимого падения напряжения.

Питание ФМ приемника осуществляется от литийионного аккумулятора G1 напряжением 3.7 В (со встроенным узлом защиты) от сотового телефона, а также внешнего источника питания напряжением 5 В. От этого же источника заряжается аккумулятор. В качестве дополнительного источника питания применены шесть солнечных батарей (каждая размерами 25×25 мм) от светодиодных газонных светильников. Они включены в три параллельные группы, по две батареи в каждой. В яркий солнечный день батареи обеспечивают напряжение 4,8…5 В при максимальном токе нагрузки 40…50 мА, что обеспечивает работу FM приемника на небольшой громкости или подзарядку аккумулятора, которая осуществляется и при выключенном радиоприемнике.

FM приемник собран в корпусе одной колонки от малогабаритной активной стереофонической акустической системы Bine 1322 Lite (рис. 2) для персонального компьютера. Поэтому качество звучания приёмника лучше, чем карманного. Была использована “активная’ колонка, в которой, кроме динамической головки ВА1 (мощность — 2 Вт. сопротивление катушки — 4 Ом), находились кнопочный выключатель питания (SB1), регулятор громкости (R6). индикаторный светодиод (HL1) с резистором R9 и гнездо (XS1) для подключения головных телефонов. Это гнездо использовано для подключения внешнего стабилизированного источника питания напряжением 5 В. Для зарядки аккумулятора можно применить зарядное устройство для сотовых телефонов.

В диапазоне СВ такое зарядное устройство может создавать помехи, поэтому для питания лучше применить блок питания с сетевым понижающим трансформатором и стабилизатором напряжения на микросхеме серии 7805. Кроме того, на корпусе приемника установлены переключатель SA1, солнечные батареи и штыревая антенна (рис. 2). Для защиты от порезов об острые края солнечных батарей по их краю нанесён валик из термоклея. Диод VD1 защищает аккумулятор и приемник от неправильной полярности внешнего источника питания, а диод VD2 не допускает разрядку аккумулятора через солнечную батарею. Светодиод сигнализирует о подключении внешнего источника питания.

Остальные элементы, кроме магнитной антенны, конденсаторов С18, С19, резистора R4, установлены на печатной плате, чертеж которой показан на рис. 3. Печатная плата — двух сторонняя. одна из сторон оставлена металлизированной и использована в качестве общего провода. На второй смонтированы радиоэлементы. Через отверстия в плате печатные проводники второй стороны соединены с первой отрезками лужёного провода. Плату прикрепляют к верхней части корпуса с помощью винтов, которыми одновременно закреплён и блок конденсаторов переменной ёмкости (рис. 4). Для ручки настройки сделано круглое отверстие соответствующего диаметра, а для движка переключателя SA1 — прямоугольное. Сам переключатель закреплён клеем В FM приемнике применены импортные низкопрофильные оксидные конденсаторы.

В С8тракте можно применить как элементы для поверхностного монтажа (резисторы PH 112. конденсаторы К10 17в). так и выводные (резисторы Р14, С223, конденсаторы К1017). В УКВ тракте применены элементы для поверхностного монтажа. Светодиод можно применить маломощный любого цвета свечения с диаметром корпуса 3 мм. Переключатель — любой малогабаритный на два положения и два направления. Микросхему YD9088 можно заменить на CD9088CB Для диапазона УКВ применена штыревая телескопическая антенна длиной около 600 мм (рис. 5). Она составлена из двух телескопических держателей от малогабаритной настольной лампы, которые скреплены с помощью шпильки. Благодаря этому она не выходит за габариты радиоприёмника, а её положение и форму можно изменять в широких пределах.

Заменить телескопическую антенну можно изолированным проводом длиной около 700 мм Следует отметить, что в покупных дешёвых карманных радиоприемниках с диапазоном СВ обычно применена малогабаритная магнитная антенна длиной всего несколько сантиметров. Как результат — такие приёмники в этом диапазоне имеют низкую чувствительность. И конечно, такая антенна не подойдёт для приёмника прямого усиления. Поэтому для магнитной антенны применён магнитопровод от магнитной антенны радиоприёмника “ВЭФ202” — стержень диаметром 10 и длиной 200 мм из феррита 400НН.

Его размещают вдоль длинной стороны корпуса подальше от динамической головки и укорачивают так. чтобы он плотно входил между стенками и надежно фиксировался. Предварительно на нем размещают контурную катушку и катушку связи. При необходимости магнитопровод дополнительно закрепляют клеем. Чем длиннее будет ферритовый стержень, тем лучше. Для повышения добротности контурная катушка L2 намотана виток к витку литцендратом ЛЭШО 10×0.07 на бумажном каркасе, свободно перемещающемся по магнитопроводу, и содержит 80 витков.

Они размещены в четырех секциях, расстояние между соседними — 2. 3 мм. С худшим результатом можно применить провод ПЭВ2 0.4…0,6. Катушка связи L3 намотана проводом ПЭВ2 0.2 на отдельном каркасе и содержит 15 витков. Поскольку магнитная антенна размещена вдоль длинной стороны корпуса, правильное положение приёмника при работе в диа паэоне СВ — горизонтальное (см рис. 2). В УКВ-диапазоне положение корпуса может быть любым (см. рис. 4). Катушки УКВ-тракта намотаны на оправке диаметром 3 мм проводом ПЭВ2 0. 4 и содержат по шесть витков. Налаживание сводится к установке диапазона перестройки 87… 108 МГц с запасом по 10…20% с каждого края. Этого добиваются подборкой конденсатора С17, подстроечным конденсатором С 1.4, а также сдвигая и раздвигая витки катушки L4. Уменьшение ёмкости конденсатора С17 уменьшает диапазон перестройки и сдвигает его вверх по частоте.

Увеличение ёмкости конденсатора С1.4 также уменьшает диапазон перестройки, но сдвигает его вниз. Расстоянием между витками катушки L4 можно изменять центральную частоту диапазона перестройки. При раздвигании витков частота увеличивается. Сдвигая или раздвигая витки катушки L1, добиваются наилучшего качества приёма самых слабых станций. Применен блок конденсаторов переменной ёмкости СВМ223 (буквы латинского алфавита), в который входят секция А — конденсатор переменной ёмкости 10… 150 пф и включённый параллельно ему подстроечный конденсатор. а также секция В — конденсатор переменной ёмкости 10…70 пФ и такой же подстроечный конденсатор. Секция В хорошо подходит для применения в диапазоне УКВ, а вот максимальная ёмкость секции А маловата для перекрытия всего СВ-диапазона.

Поэтому надо выбрать тот участок, на котором работают самые мощные вещательные радиостанции, и установить его подборкой числа витков катушки L2. Налаживание в диапазоне СВ сводится к укладке границ диапазонов. Для этого перемещают контурную катушку по стержню, а в случае необходимости изменяют число её витков. Расстояние между контурной и катушкой связи — 20…30 мм. Затем при максимальном напряжении питания подборкой резистора R8 устанавливают максимальный коэффициент усиления микросхемы DA1. при котором сохраняется её устойчивая работа. Сделать это можно на слух при приёме слабой радиостанции в верхнем участке диапазона.

При этом на практике оказалось, что на устойчивость влияет взаимная фазировка катушек L2 и L3. Меняют её, переворачивая катушку L3. Расширить СВ-диапазон можно, если сделать контурную катушку переключаемой (рис. 6), для этого её разбивают на две части (по 55 витков литцендрата) и переключают с помощью малогабаритного переключателя, установленного на задней стенке корпуса рядом с контурной катушкой. В этом случае верхняя граница принимаемого диапазона частот достигнет 3 МГц и станет возможен приём “радиохулиганского” диапазона. Если не устанавливать элементы СВ или УКВ-тракта, приёмник станет однодиапазонным. Ручку конденсатора переменной ёмкости можно снабдить шкалой.

Простая схема FM-приемника своими руками в Интернете

Недавно мы подумали о создании простой схемы FM-приемника , поэтому, как всегда, мы начали гуглить возможные схемы, которые можно использовать для выполнения наших требований, и, как и ожидалось, мы нашли много схемы в Интернете, но остается вопрос, насколько хорошими или полезными они будут, когда мы проверим эти схемы. Потому что, как и мы, мы обнаружили, что многие люди пытаются заставить эти схемы работать, но терпят неудачу, и множество дискуссионных форумов заполнены вопросами: «Действительно ли работают эти простые схемы FM-приемников, сделанных своими руками?»

Итак, в этом уроке мы сделали именно это, создав несколько схем на куске перфорированной платы и протестировав каждую схему, чтобы увидеть их работу и то, что можно сделать, чтобы улучшить это, и в конце мы сообщим вам все детали.

Теперь, если вы хотите сэкономить время, вы можете сразу купить модуль FM-приемника RDA5807 и использовать его для своего проекта. Мы уже создали FM-радио с голосовым управлением с использованием Arduino и Google Assistant, а также FM-радио на базе Arduino с использованием RDA5807. Вы можете проверить эти проекты, если хотите узнать больше об этих проектах, или вы можете проверить простую схему FM-передатчика, построенную с использованием основных электронных компонентов, таких как транзисторы, конденсаторы, катушки и т. д.

Двухтранзисторное FM-радио или прямой (TRF) FM-приемник

Большинство схем, которые мы нашли в Интернете, имеют одну общую черту: все они имеют двухтранзисторную конфигурацию. И для нашей первой схемы мы попробовали что-то подобное.

Он не только принимает FM-сигнал, но и усиливает полученный сигнал с помощью микросхемы операционного усилителя lm386 для управления динамиком. Это, безусловно, одна из самых сложных схем, состоящая из очень небольшого количества компонентов. Транзисторы BF495 (T2) с индуктором L. Конденсатор VC, и вместе с T1 составляет конструкцию для генератора Колпитца .

В этой схеме триммер VC устанавливает резонансную частоту схемы. Регулируя переменный конденсатор , резонансная частота изменяется, и мы можем настроить схему в диапазоне от 88 до 108 МГц. Сигнал сообщения, полученный по схеме, выделяется через резистор R1, а затем подается на аудиоусилитель через конденсатор связи 220 нФ (C1). Эта схема устроена так, что вы можете настроить радиоприемник с помощью переменного конденсатора. Значение переменного конденсатора установлено на 20 пФ, потому что переменные конденсаторы с этим значением легко доступны.

Катушка, используемая в схеме, представляет собой простую катушку с воздушным сердечником , состоящую из 4 витков медного провода 22 SWG с сердечником, имеющим внутренний диаметр 4 мм. При достижении необходимого числа витков катушка становится цилиндрической. Катушка может быть взята так, чтобы высокочастотный сигнал был достигнут приемником. Наконец, конденсаторы С3 (100 нФ) и С10 (100 мкФ, 25 В) вместе с R3 (1 кОм) составляют полосовой фильтр очень низких частот, который используется для отделения низкочастотного сигнала от высокочастотного. в приемнике.

FM-радиоприемник с транзисторами 2N3904

Далее, это еще одна схема FM-радиоприемника с двухтранзисторной конфигурацией. Но, как и в предыдущей схеме, в этой схеме используются два транзистора общего назначения 2N3904 для генерации резонансной частоты

При тестировании приведенной выше схемы мы заметили, что эта схема лучше всего работает в диапазоне от 3,3 до 3,5 Вольт. Работа этой схемы очень проста, резонансная частота схемы генерируется L1 и C1 в цепи, LC вместе называется емкостная цепь , которая способна производить высокочастотные колебания, необходимые для генерации FM-сигнала, когда конденсатор полностью заряжается, он сбрасывает его на индуктор, индуктор заряжается и создает свое магнитное поле, когда магнитное поле коллапсирует энергия возвращается в конденсатор, и процесс повторяется бесконечно. Резонансную частоту контура можно легко определить, используя простую формулу. В следующем разделе мы рассмотрим этот

9.2)/(18d+40l)

Где

L= индуктивность в микрогенри (мкГн)

d= диаметр катушки в дюймах

l= длина катушки в дюймах

N = количество витков

Теперь как мы знаем формулу, нам нужно измерить диаметр катушки, чтобы рассчитать индуктивность. Если вы посмотрите на первую схему, то увидите, что дана инструкция по изготовлению катушки индуктивности. Это 4 витка провода 22 SWG с воздушным сердечником диаметром 4 мм. Для диаметра 4 мм мы используем стержень от гелевой ручки. Как вы можете видеть на изображении ниже, стержень от ручки составляет ровно 4 мм.

Теперь, когда у нас есть цилиндр диаметром 4 мм, мы обмотаем наш провод 22 SWG вокруг стержня ручки и изготовим индуктор. После изготовления катушки индуктивности она выглядит так, как показано на рисунке ниже:

Теперь мы измерим длину и диаметр катушки, и, как вы можете видеть на изображении выше, у нас диаметр катушки 6 мм, а длина катушка 3,2 мм. При этом у нас есть все параметры для расчета индуктивности катушки. Теперь, если мы рассчитаем индуктивность, используя приведенную формулу, мы можем вычислить значение

L = 0,0961 мкГн


Вы можете выполнить расчет, введя значения в калькулятор, или вы можете использовать веб-сайт калькулятора индуктивности катушки с воздушным сердечником, чтобы рассчитать индуктивность, что значительно упрощает процесс.

Тестирование платы FM-радиоприемника

Как видно из двух приведенных выше схем, мы нашли в Интернете две многообещающие схемы и попытались протестировать обе схемы, схема на транзисторах BF494 показала себя несколько лучше, чем схема изготовлен из 2Н3904 транзистора. Вы также можете видеть, что мы сделали две схемы в двух разных местах, потому что мы не хотим добавлять шум от каких-либо других компонентов.

Как вы можете видеть, тестовая установка показана на изображении выше, где мы питаем схему от 12-вольтовой батареи. Как только схема была включена, мы включили переменный конденсатор, чтобы попытаться настроить схему для захвата местных FM-радиостанций, но схема не смогла ничего уловить.

После проверки и попытки выяснить, в чем проблема, мы использовали Raspberry PI для создания FM-передатчика и проверки, работает ли схема или нет. И к нашему удивлению схема заработала, но звука не было слышно и звук.

В заключение, мы можем сказать, что совершенно не стоит тратить время на сборку и тестирование такой простой схемы FM-радиоприемника, потому что она не предназначена для повседневного использования. И рекомендуется использовать соответствующий модуль FM-радиоприемника на основе IC, если вы собираетесь использовать его для повседневного применения. Если вы ищете микросхему FM-радиоприемника , тогда RDA5807 или TEA5767 — это некоторые из микросхем, которые легко доступны на рынке, и вы можете сделать простую схему FM-приемника с легко доступными деталями и схемами.

Простая схема FM-радиоприемника с использованием одного транзистора

Когда дело доходит до изготовления FM-приемника, всегда считается, что это сложная конструкция, однако описанная здесь схема простого FM-приемника с одним транзистором просто показывает, что в конце концов это не так. . Здесь один транзистор действует как приемник, демодулятор и усилитель, образуя замечательный крошечный FM-радиоприемник.

Он в основном основан на схеме сверхрегенеративного аудионного приемника, где использование минимального количества компонентов становится главной особенностью устройства.

Однако меньшее количество компонентов также означает несколько компромиссов, здесь приемнику требуется большая металлическая основа для заземления нежелательных сигналов и для поддержания минимального коэффициента шума, а также эта система будет работать только в местах, где прием довольно слабый. сильный и, следовательно, может не подходить для областей, где мощность сигнала ниже.

Как упоминалось выше, схема представляет собой сверхрегенеративный ВЧ-генератор на одном транзисторе с постоянной амплитудой.
Здесь мы попытались усовершенствовать конструкцию таким образом, чтобы значительно увеличить амплитуду, чтобы полностью отключить транзистор во время колебаний.

Это потребовало увеличения емкости конденсатора обратной связи, а также использования транзистора, специально разработанного для работы с экстремально высокими частотами, такого как BF494.

Дальнейшие модификации включают катушку индуктивности с эмиттером транзистора и конденсатор на эмиттерном резисторе транзистора.

Благодаря этому транзистор включается, как только напряжение базы-эмиттера транзистора значительно падает, что приводит к резкому обрыву колебаний.

Однако при этом эмиттерный конденсатор разряжается, позволяя току коллектора снова возобновить свое протекание, инициируя новый цикл колебаний.

Вышеприведенное событие заставляет схему переключаться между двумя ситуациями, генератор выключен и включен, что приводит к пилообразной частоте около 50 кГц на выходе.

Каждый раз, когда схема переключается между указанными выше состояниями ВКЛ/ВЫКЛ, это приводит к значительному увеличению амплитуды, что, в свою очередь, приводит к большему усилению принимаемых сигналов. Процедура также вызывает шум, но только до тех пор, пока станция не обнаружена.

Приведенный выше дизайн имеет один недостаток. Выходной сигнал, полученный от вышеуказанной схемы, будет иметь большее содержание пилообразного шума по сравнению с фактическим приемом FM.

В следующей однотранзисторной схеме FM-радио используется интеллектуальная технология, позволяющая повысить эффективность этой простой конструкции.

Здесь вытаскиваем заземление эмиттерного конденсатора С5 и соединяем его с выходом.

Это приводит к падению напряжения коллектора по мере увеличения тока коллектора, что, в свою очередь, приводит к увеличению напряжения эмиттера, побуждая конденсатор эмиттера свести на нет ситуацию на выходе.

Это принудительное применение приводит к тому, что пилообразный эффект принимаемого сигнала практически сводится к нулю, таким образом представляя FM-аудио со значительно сниженным фоновым шумом.

Однотранзисторный радиоприемник с аудиоусилителем

Чтобы сделать вышеприведенную схему автономной, можно ввести дополнительный транзисторный каскад, позволяющий радиоприемнику громко воспроизводить музыку через небольшой громкоговоритель.

Схема не требует пояснений, в конструкции можно увидеть только включение транзистора BC559 общего назначения вместе с несколькими недорогими пассивными компонентами.

Как сделать катушки индуктивности

Используемые катушки или катушки индуктивности очень просто намотать.

L1, который представляет собой катушку генератора, представляет собой индуктор с воздушным сердечником, что означает, что сердечник не требуется, провод суперэмалированного типа, толщиной 0,8 мм, диаметром 8 мм, с пятью витками.

L2 намотан на сам резистор R6 с помощью 0,2 мм суперэмалированного медного провода с 20 витками.

Как настроить схему

1. Первоначально, когда схема включена, выходной сигнал будет сопровождаться значительным фоновым шумом, который будет постепенно исчезать при обнаружении радиостанции am FM.
2. Это можно сделать путем тщательной настройки C2 с помощью изолированной отвертки.
3. Старайтесь удерживать настройку на краю диапазона конкретной FM-станции, при некоторой практике и терпении со временем это станет легче.
4. После настройки схема будет реагировать на этот прием каждый раз при переключении без необходимости дальнейшей настройки.
5. Как указано в начале статьи, схема должна быть установлена ​​поверх широкой круглой металлической пластины, желательно из паяного материала, и вся земля схемы припаяна к этой пластине.
6. Это важно для обеспечения стабильной работы канала и предотвращения дрейфа принимаемых станций, а также для подавления нежелательных шумов.
7. Антенна в предлагаемой схеме FM-радиоприемника с одним транзистором не имеет решающего значения и должна быть как можно меньше, 10-сантиметрового провода будет достаточно.

Помните, схема также действует как эффективная схема передатчика, поэтому увеличение размера антенны будет означать передачу шума по эфиру и нарушение радиоприема ваших соседей.

Положительным моментом является то, что этот дизайн также можно использовать в качестве рации на небольшом радиальном расстоянии…. подробнее об этом в следующий раз.

Наименьшая схема FM-радиоприемника с одним транзистором

Список деталей

• C1 = регулируемый подстроечный конденсатор 10 пф.
• D1 = диод 1N82.
• L1 = 5 витков с использованием магнитного провода № 16, намотанного на каркас катушки диаметром 3/4 дюйма и длиной 1/2 дюйма. Отвод должен быть на 1/2 витка от земли для подключения антенны, и отвод на 2 витка от верха катушки для подключения диода.
• T1 = транзистор BC547.
• R1 = 1K 1/4 Вт 5% резистор.
• Наушники (магнитные)

Это очаровательный маленький FM-приемник с одним транзистором, который, невероятно, может работать во всем музыкальном FM-диапазоне 88–108 МГц, при этом производя достаточно энергии для питания типичного комплекта магнитных наушников.

Крошечный приемник настолько мал, что его можно встроить в пустую пачку сигарет. Этот крошечный FM-приемник может дополнительно ловить аудиотракты некоторых телевизионных каналов.

Как установить

Единственным сложным аспектом является цепь L/C, состоящая из подстроечного конденсатора емкостью 10 пФ и параллельно соединенной антенной катушки с ответвлениями.

После завершения обмотки L1 сначала проверьте цепь. Попробуйте перевернуть отводы на катушке, если у вас проблемы со слухом на FM-станциях.

Если у вас все еще есть проблемы, попробуйте немного поэкспериментировать с катушкой, регулируя отводы на долю оборота, индивидуально, внимательно слушая через наушники и настраивая C1 при каждой регулировке.

Технические характеристики антенны

Для антенны можно использовать прочный (хлыстообразный) провод № 10 или № 12 практически любой длины. Однако мы обнаружили, что 3 и 1/8 дюйма лучше всего подходят для середины FM-диапазона.

Если не удается найти указанный диод 1N82, вместо него можно использовать любой другой УКВ-диод.

Другие диоды, такие как OA91, также хорошо работают на этой частоте.

Если используются магнитные вкладыши, что мы рекомендуем, просто удалите R1 из цепи.

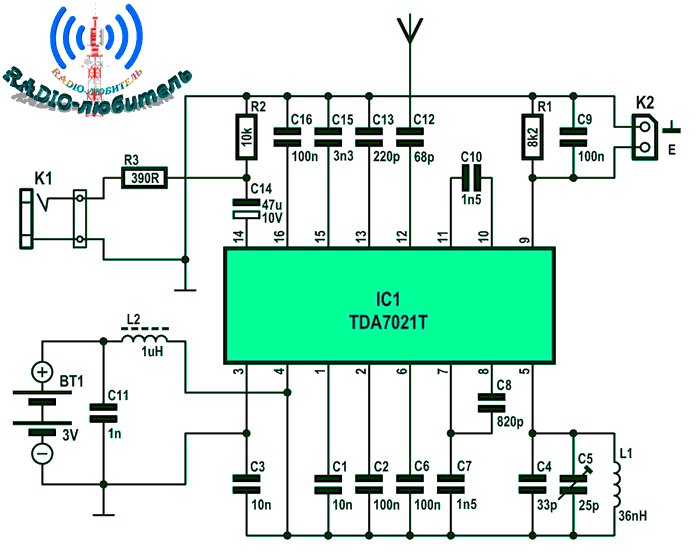

Малая FM-радиосхема с одной микросхемой

Если вы ищете FM-радиосхему, которая должна быть как можно меньше, но при этом иметь очень высокую точность с точки зрения выбора диапазона, то вы можете попробовать следующую концепцию.
